初のエンジン水上機 Muscle Coupe(またしても編)【橋輪Blog】

初のエンジン水上機 Muscle Coupe(またしても編)

IMG_9745

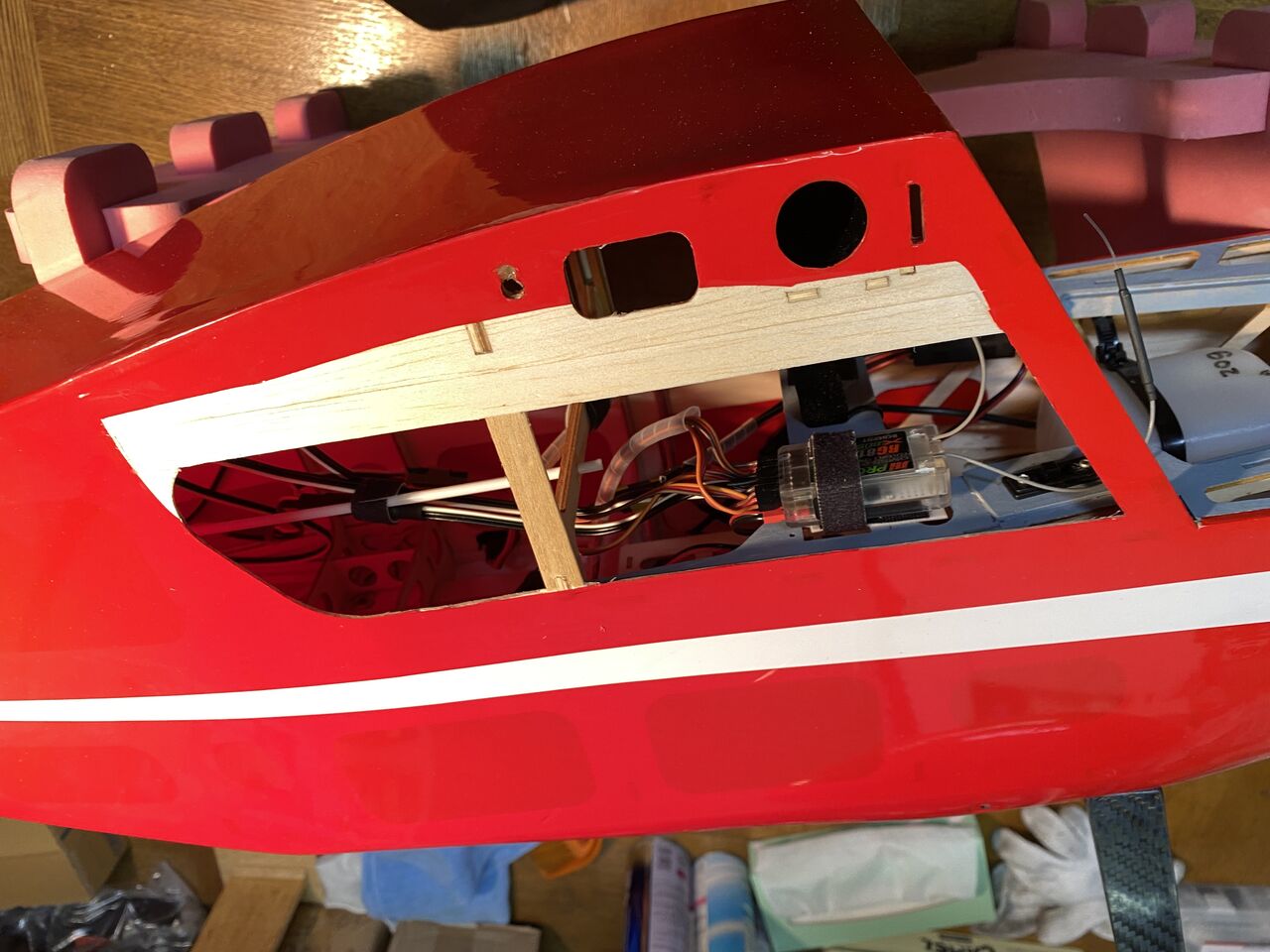

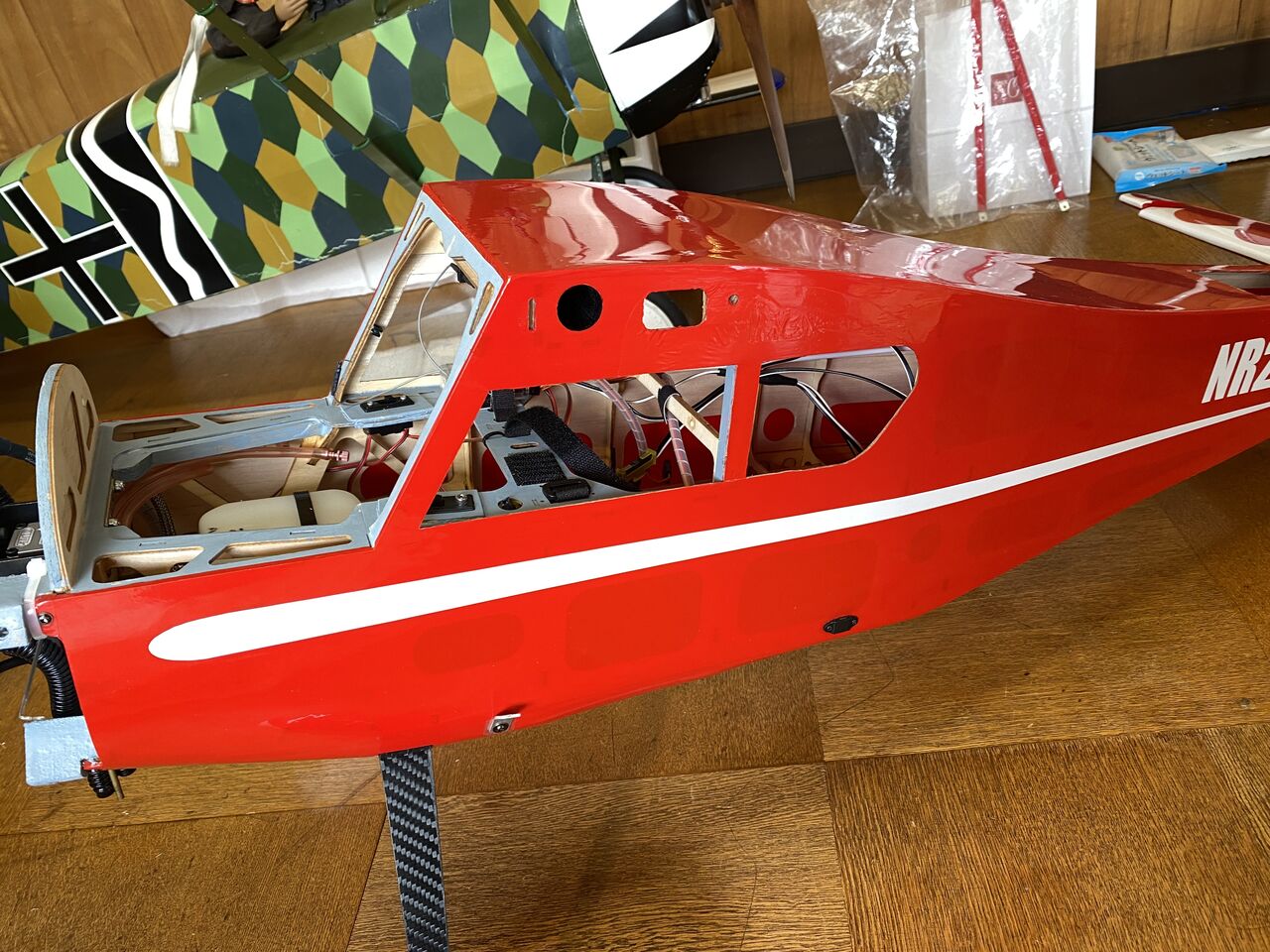

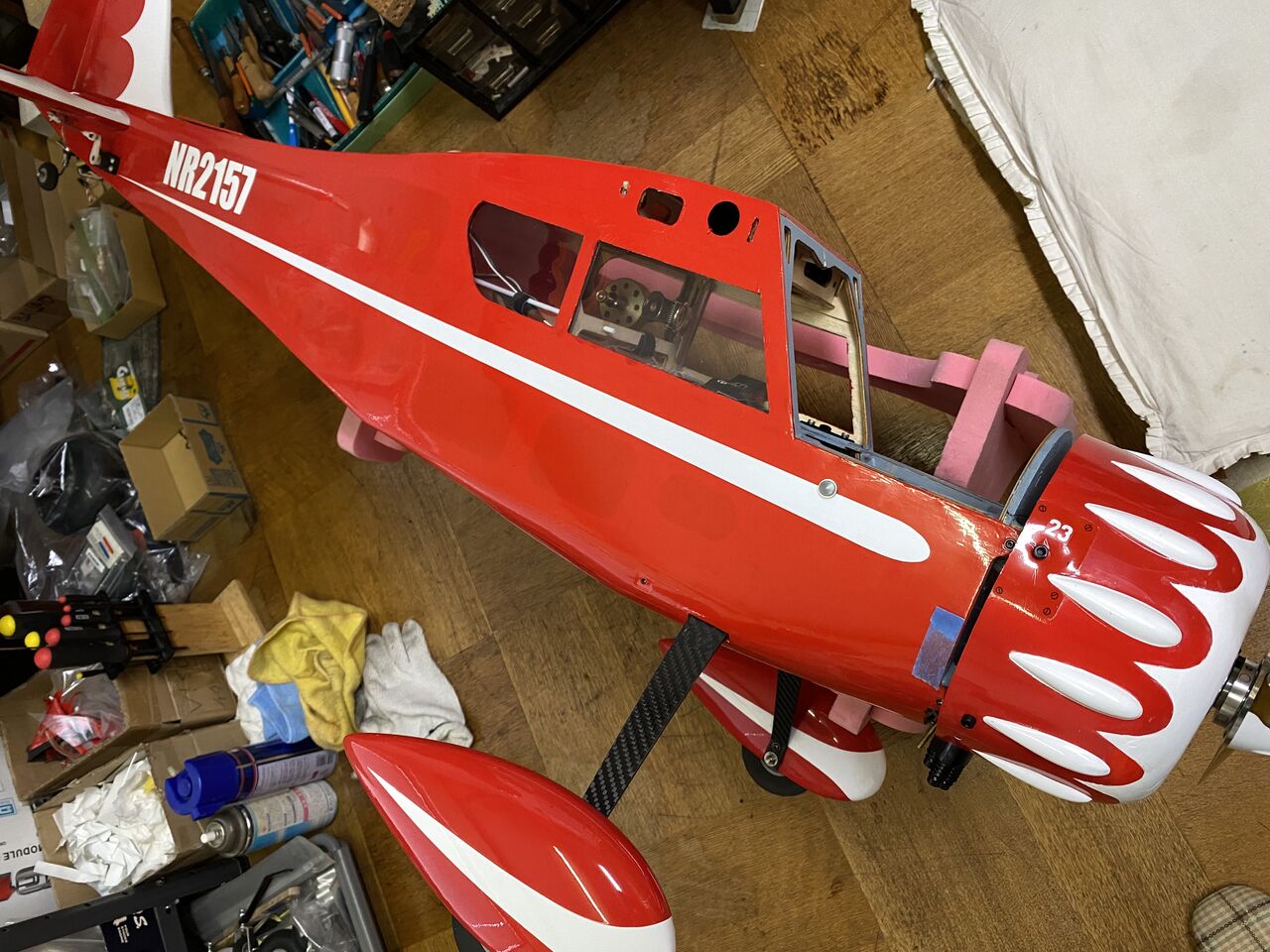

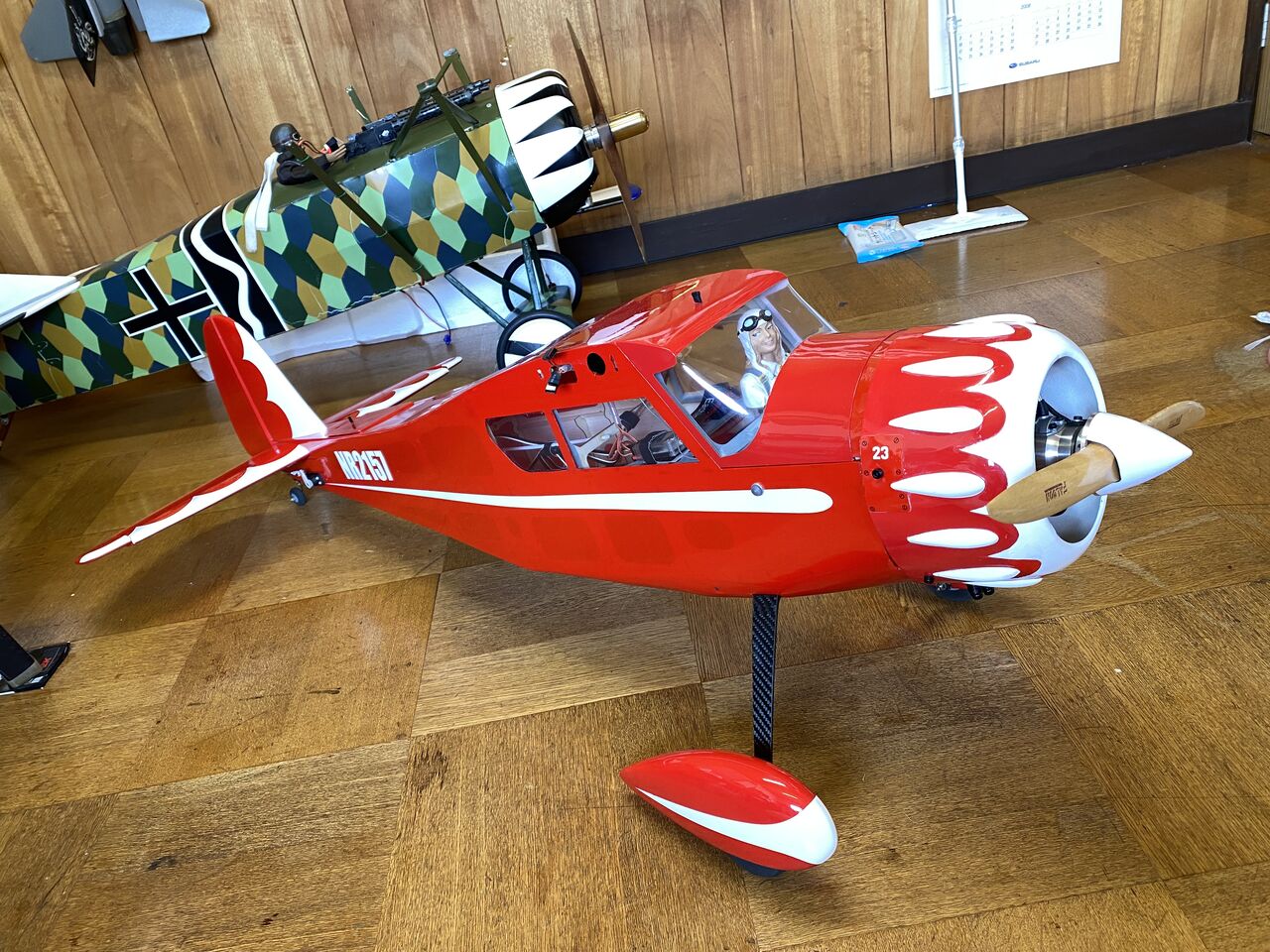

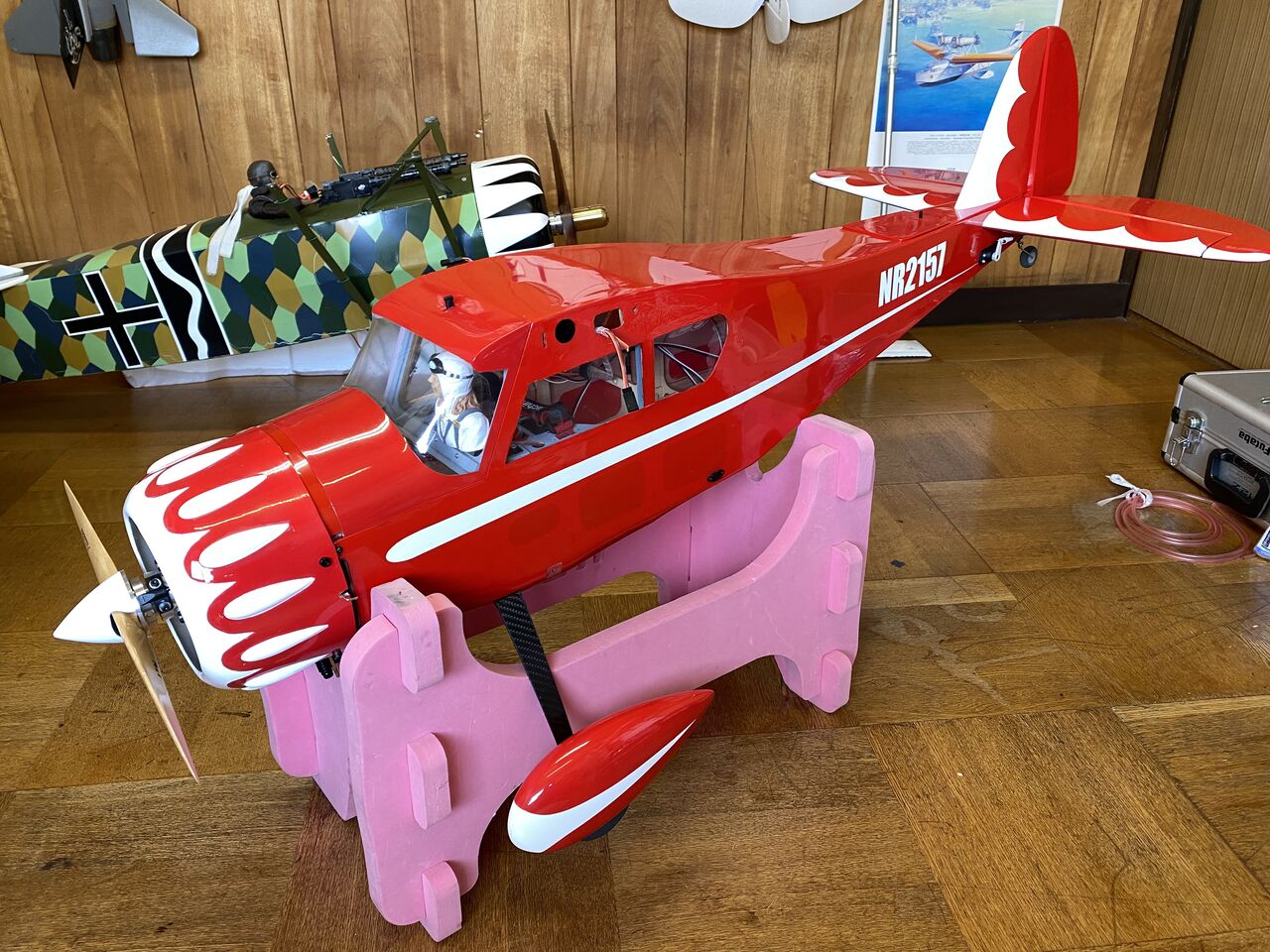

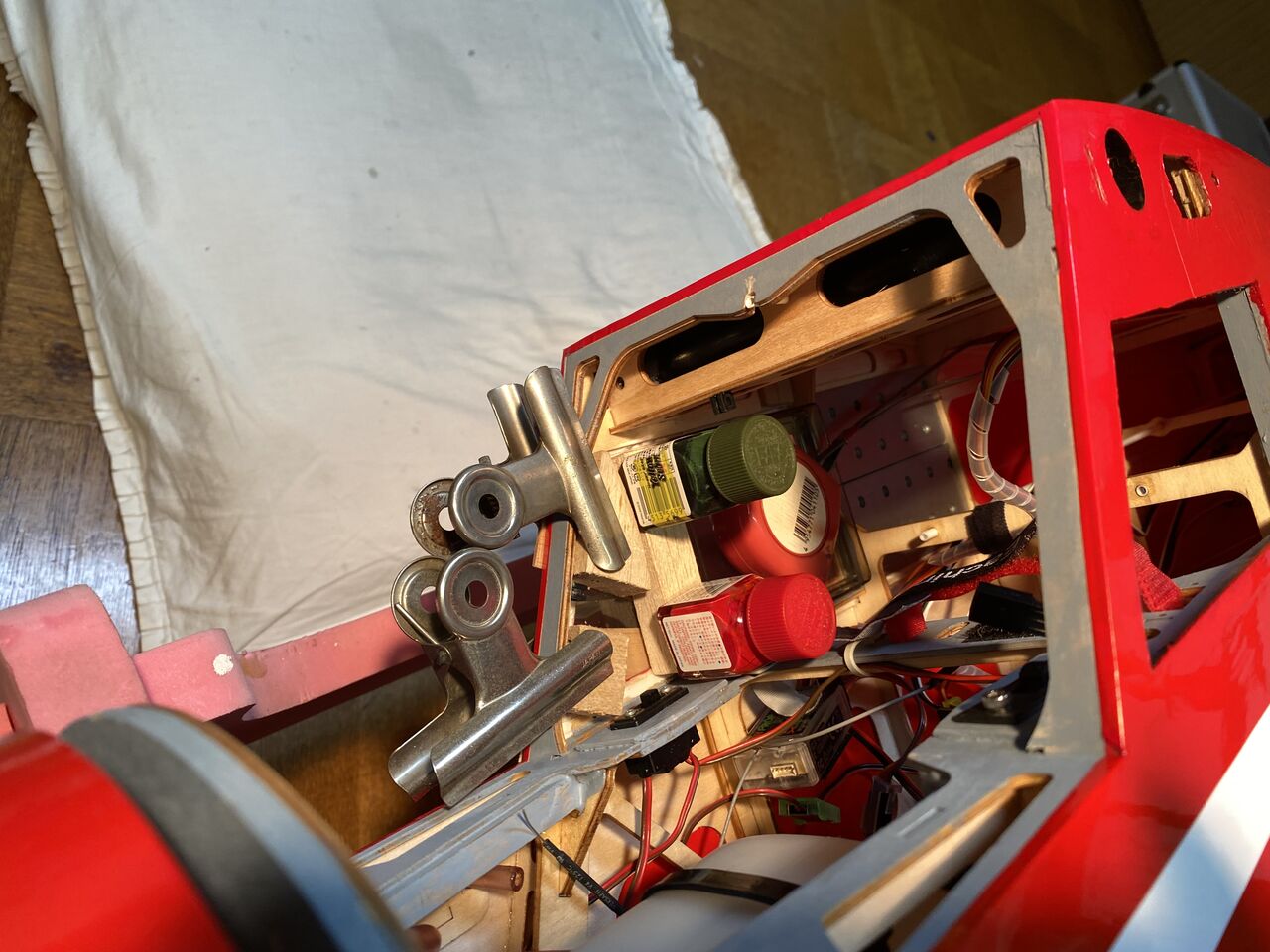

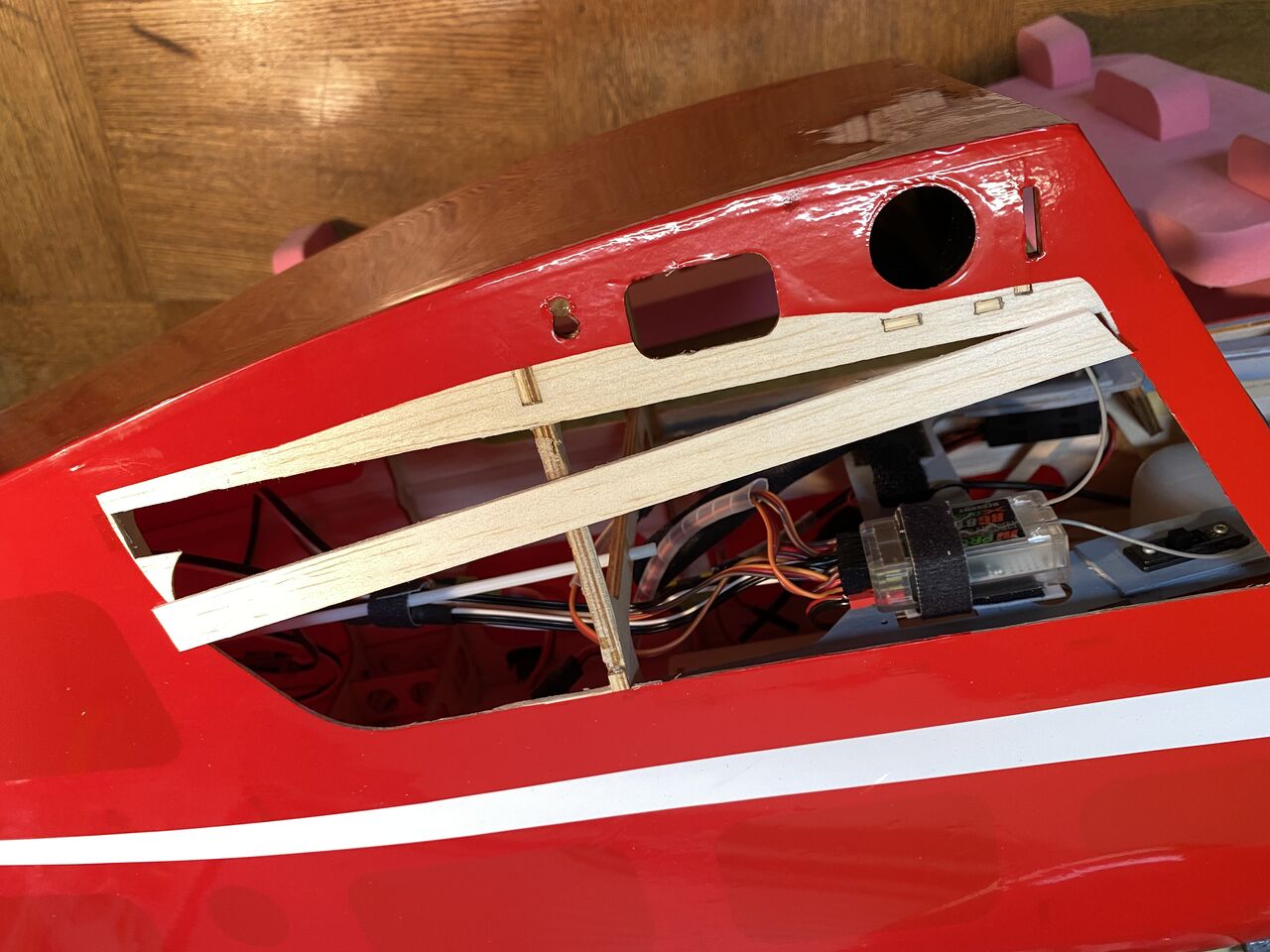

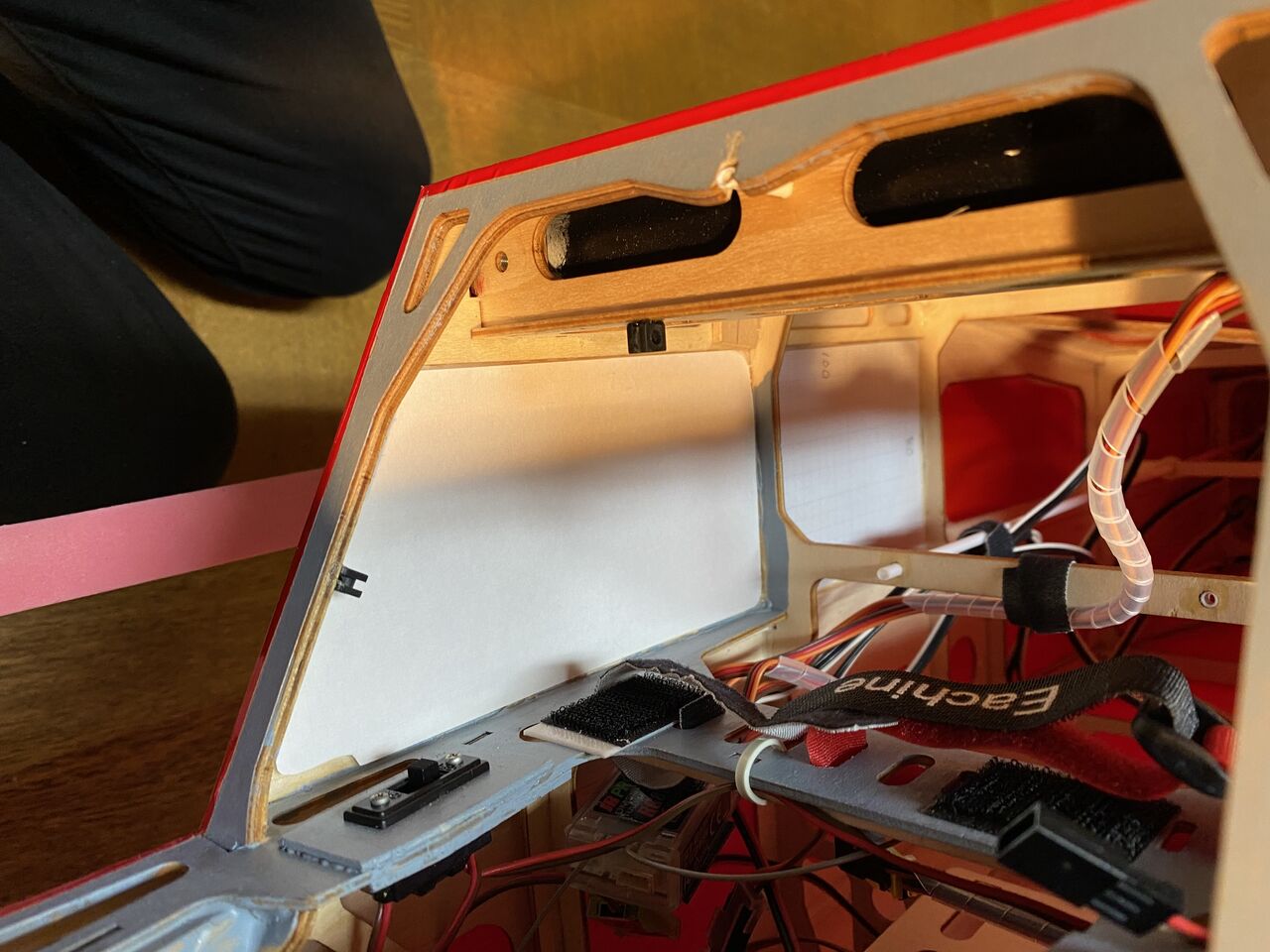

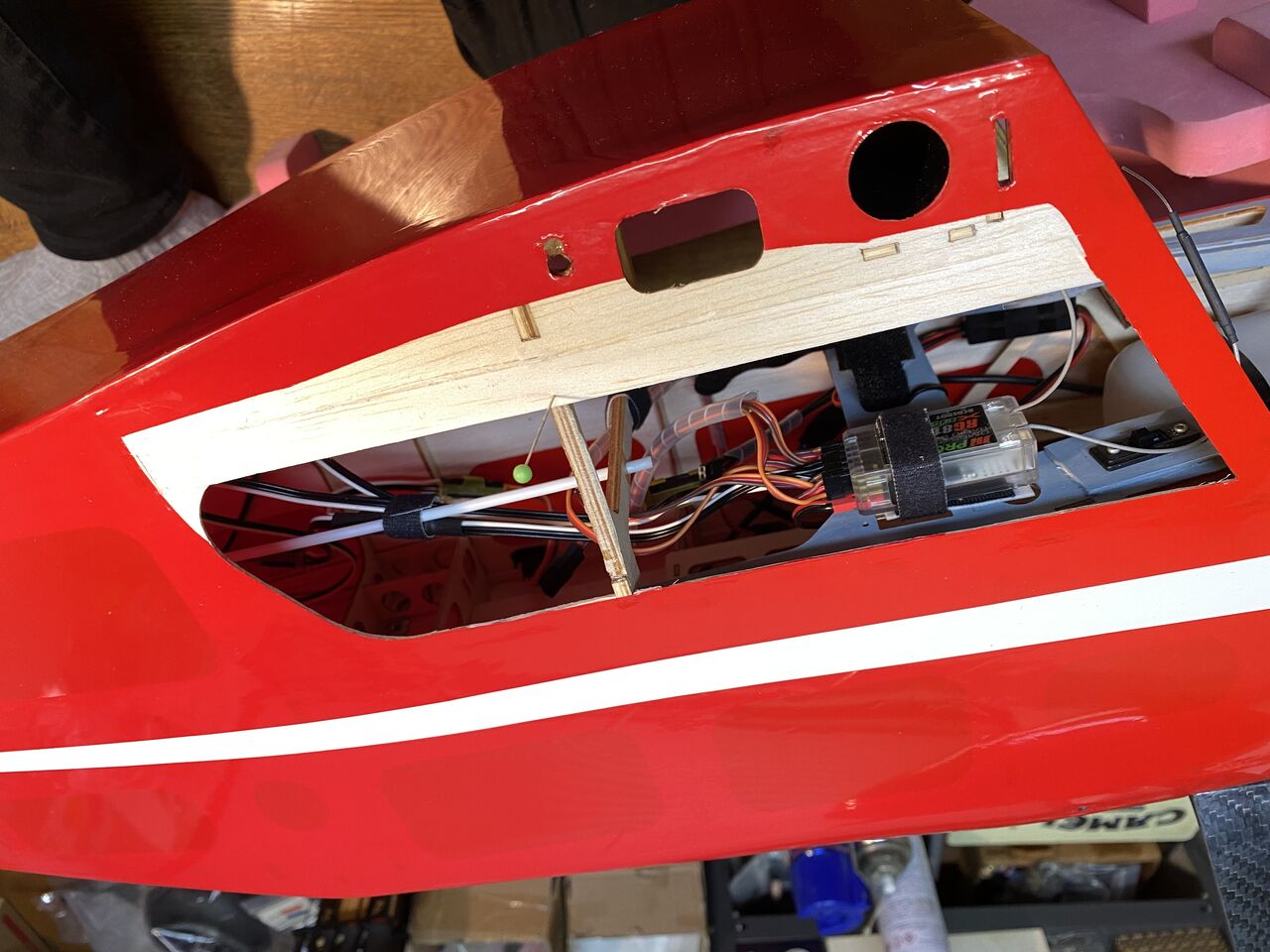

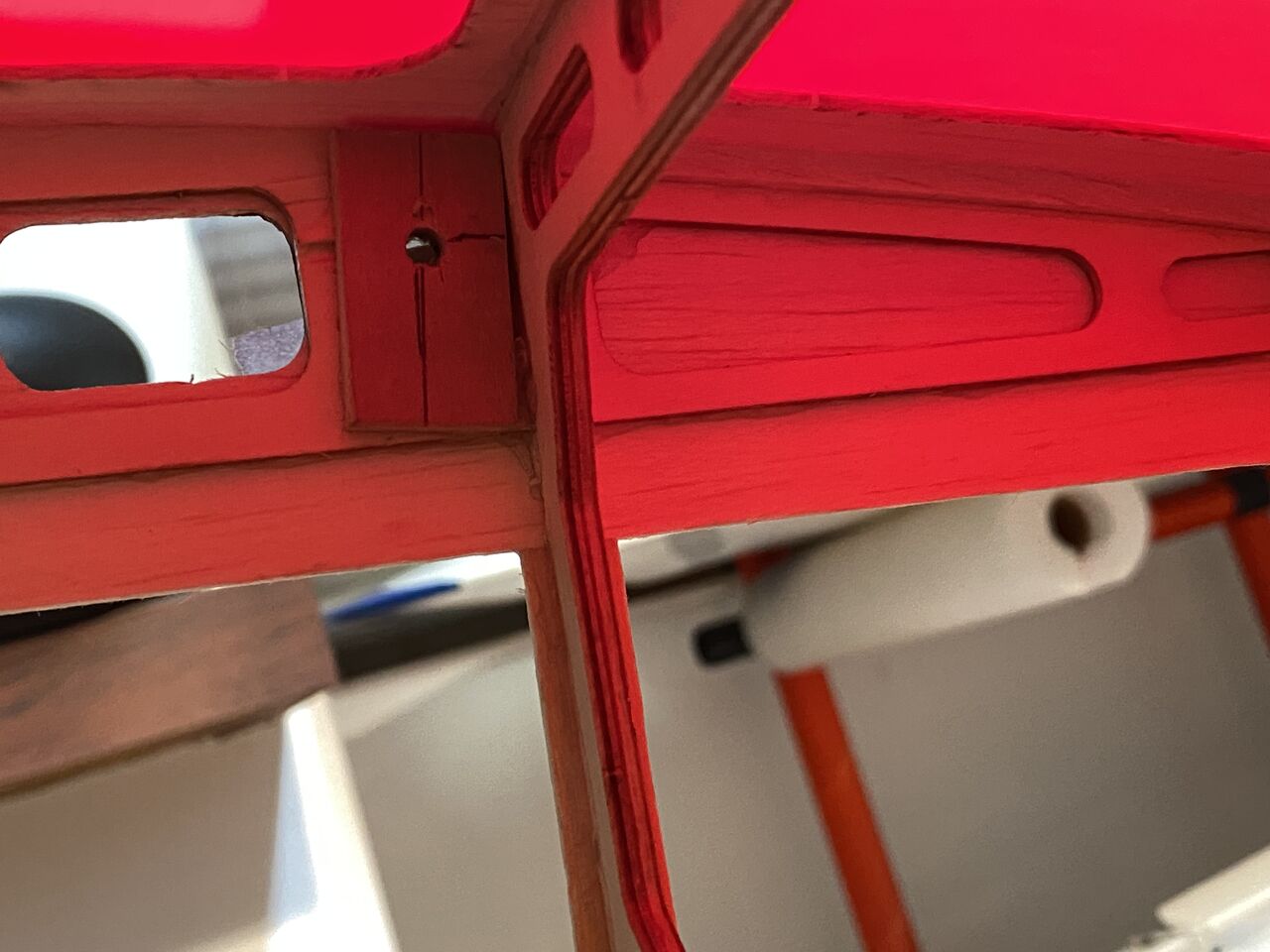

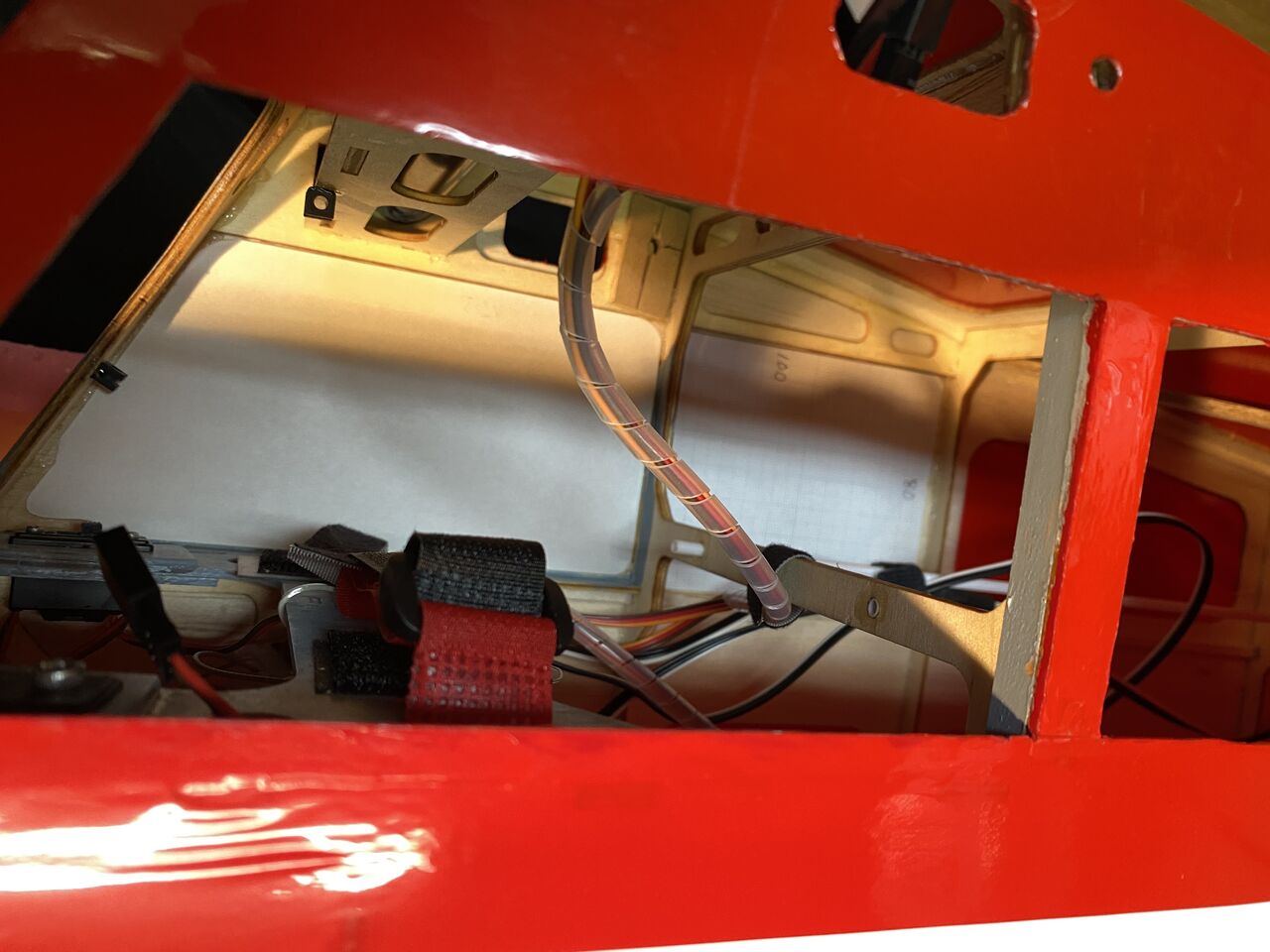

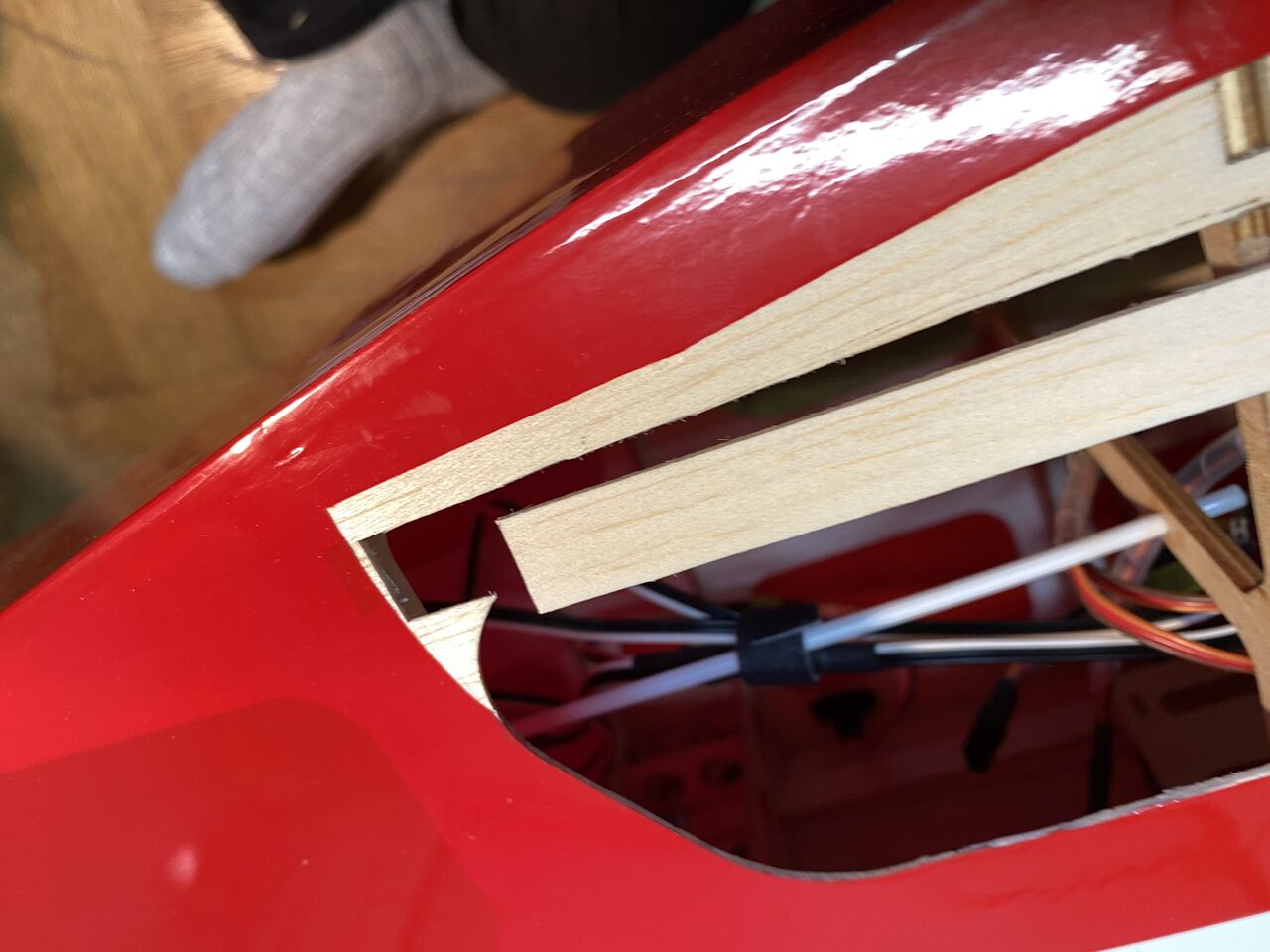

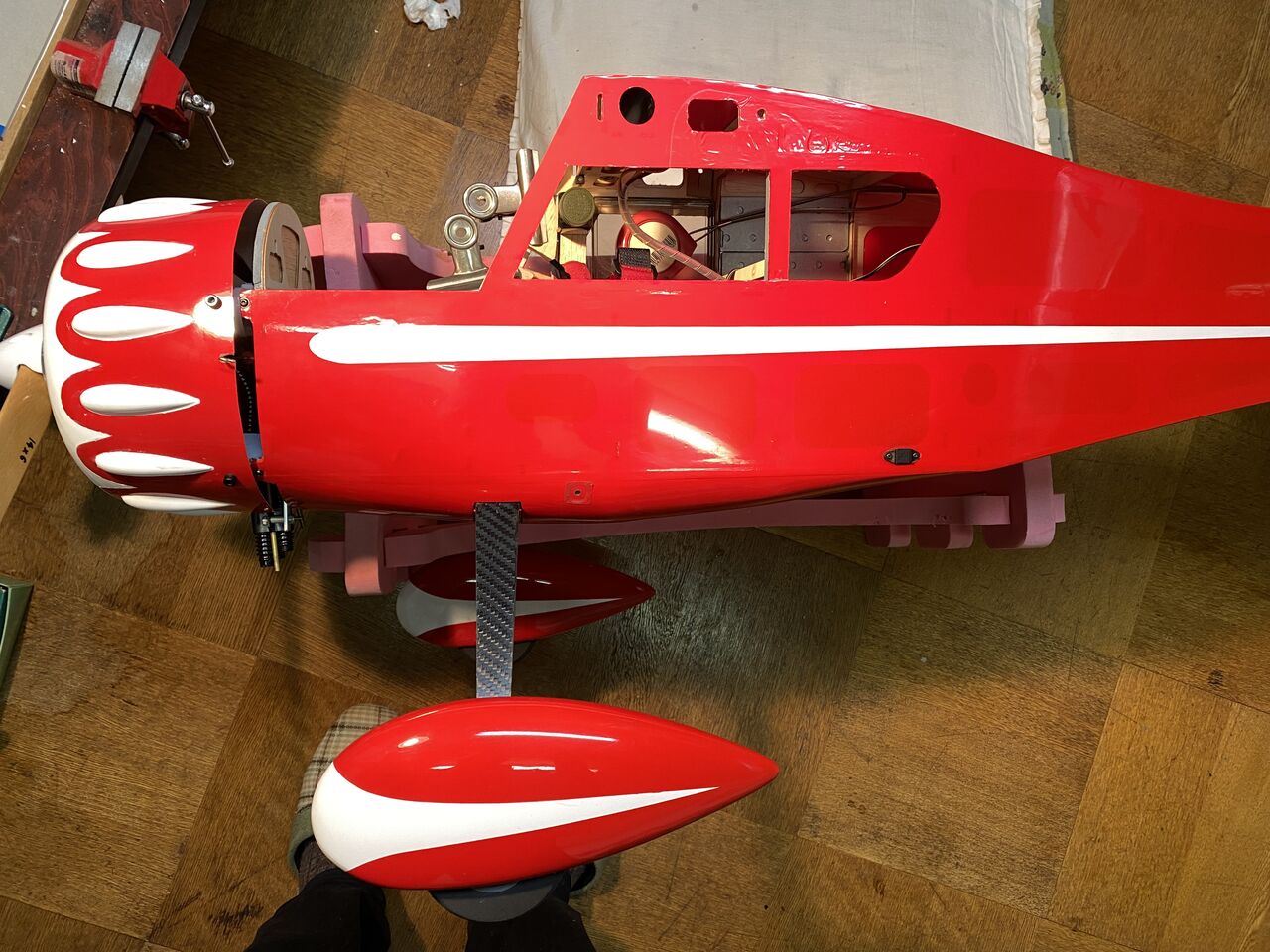

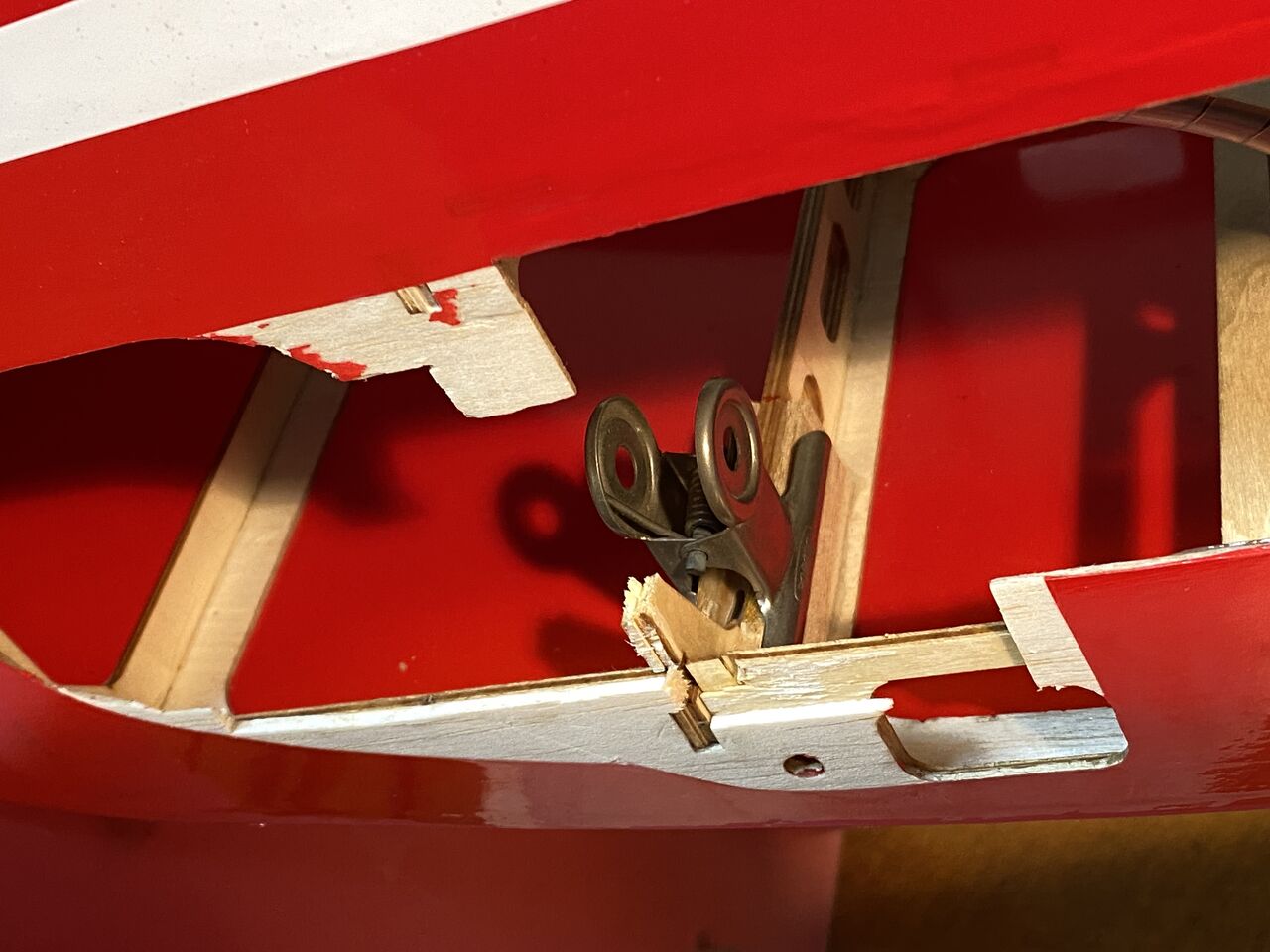

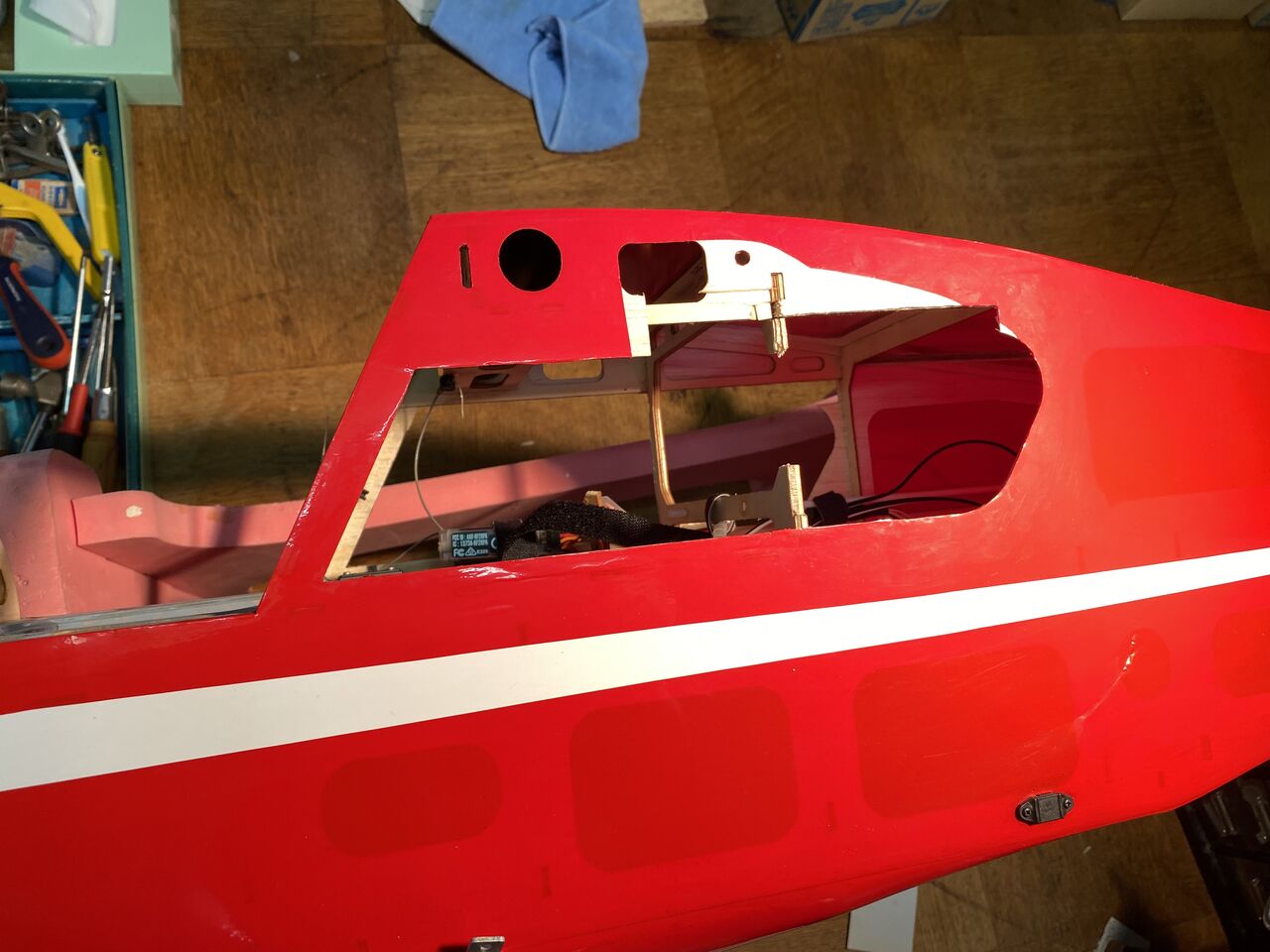

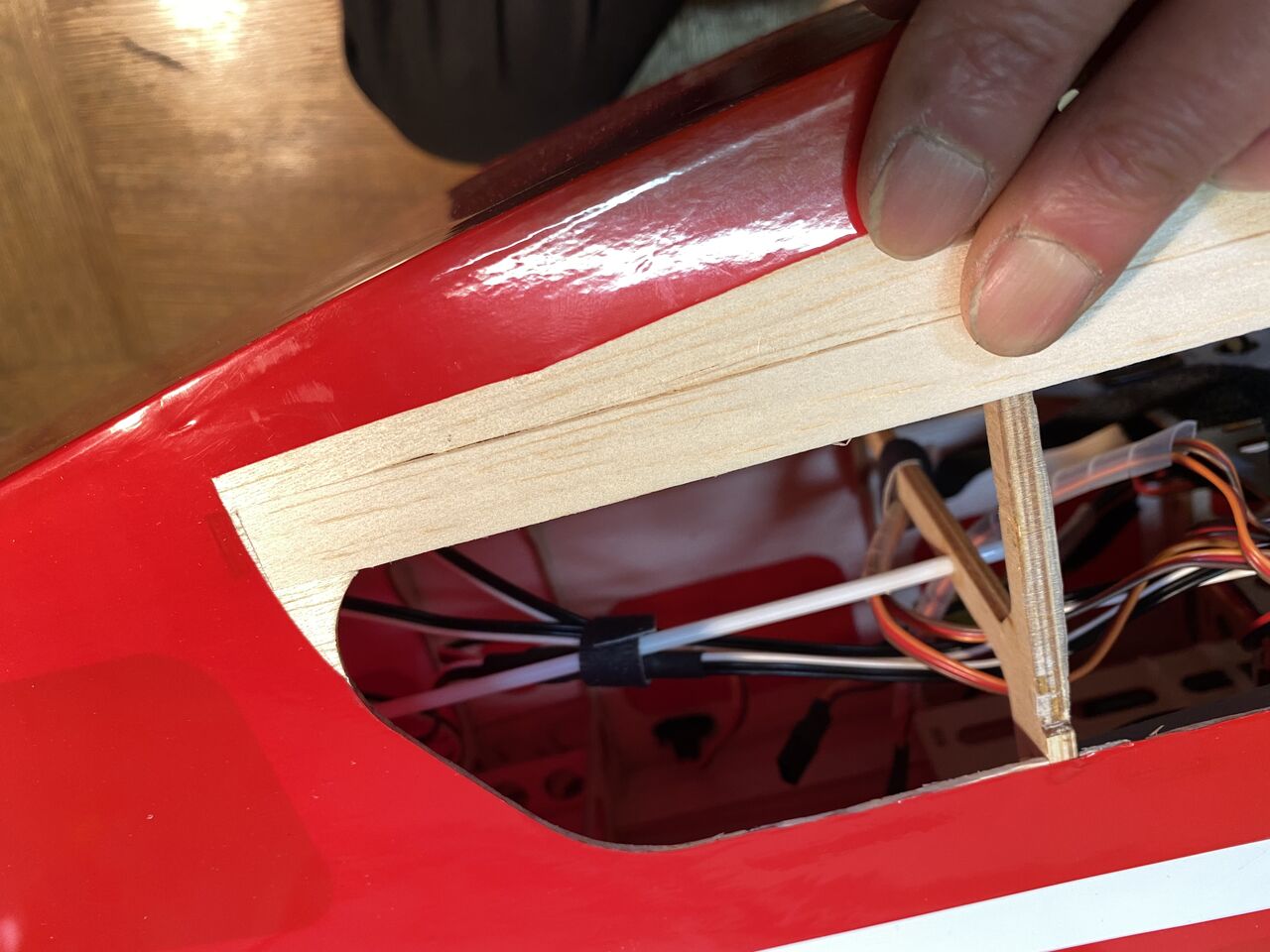

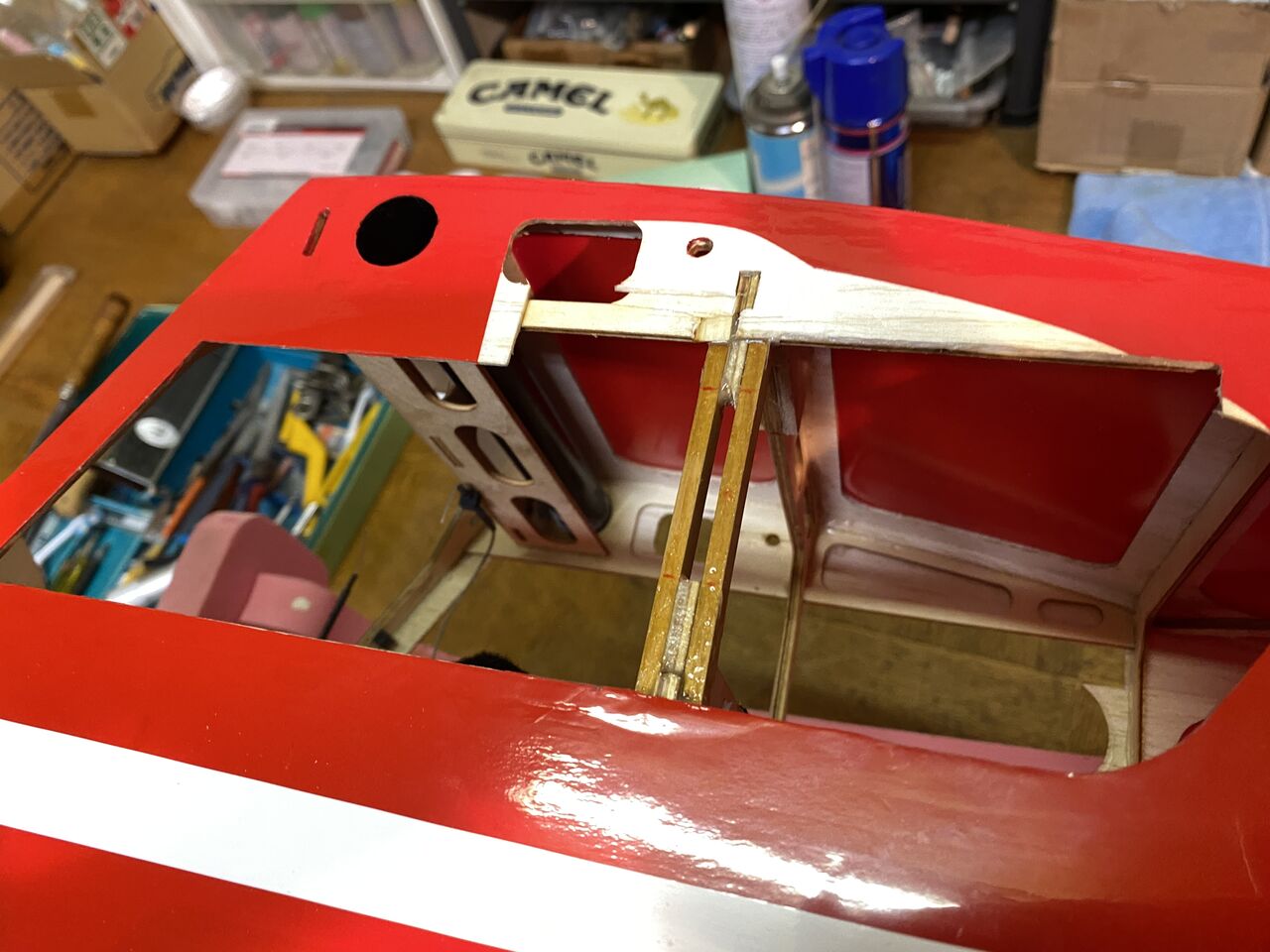

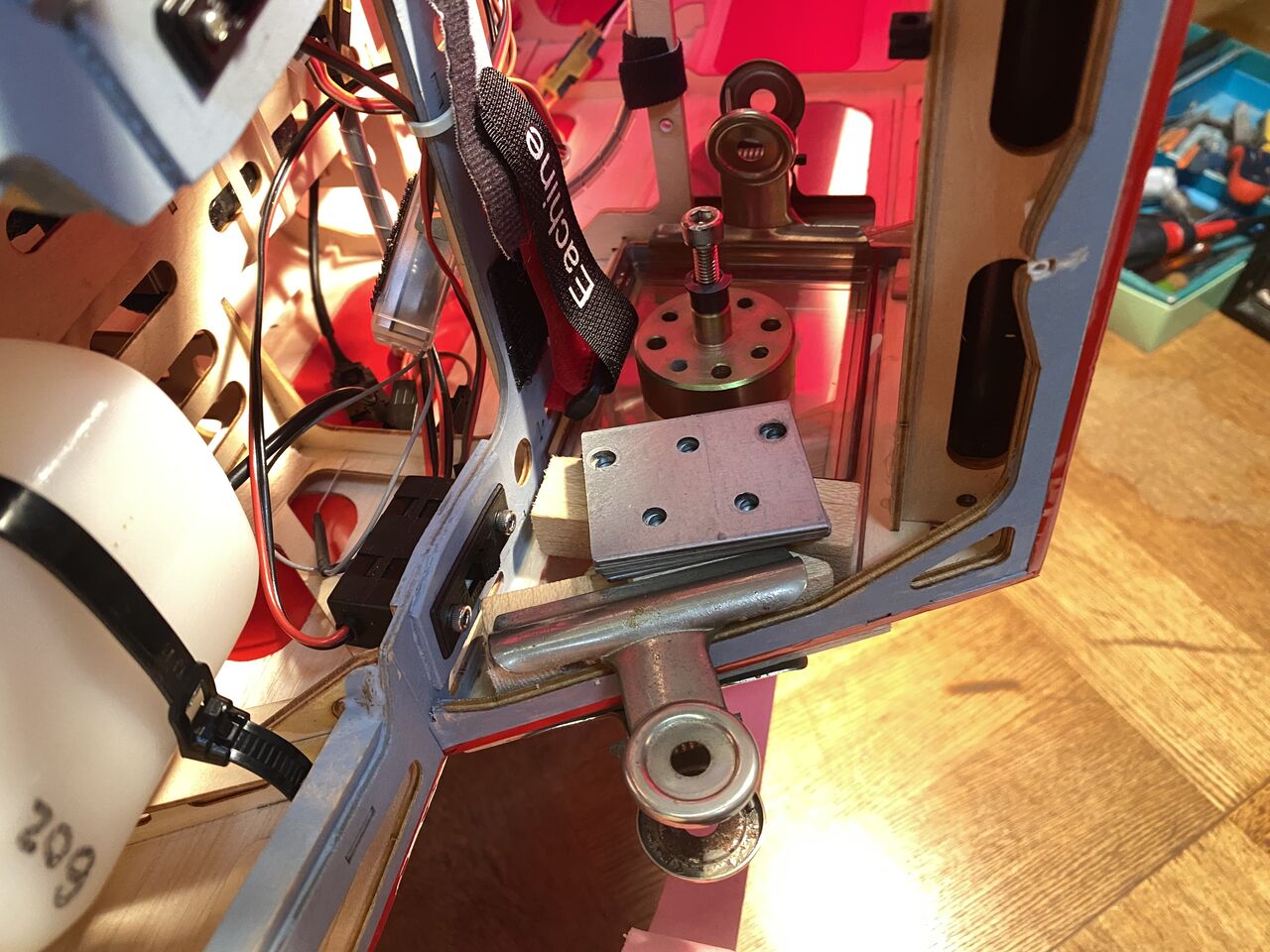

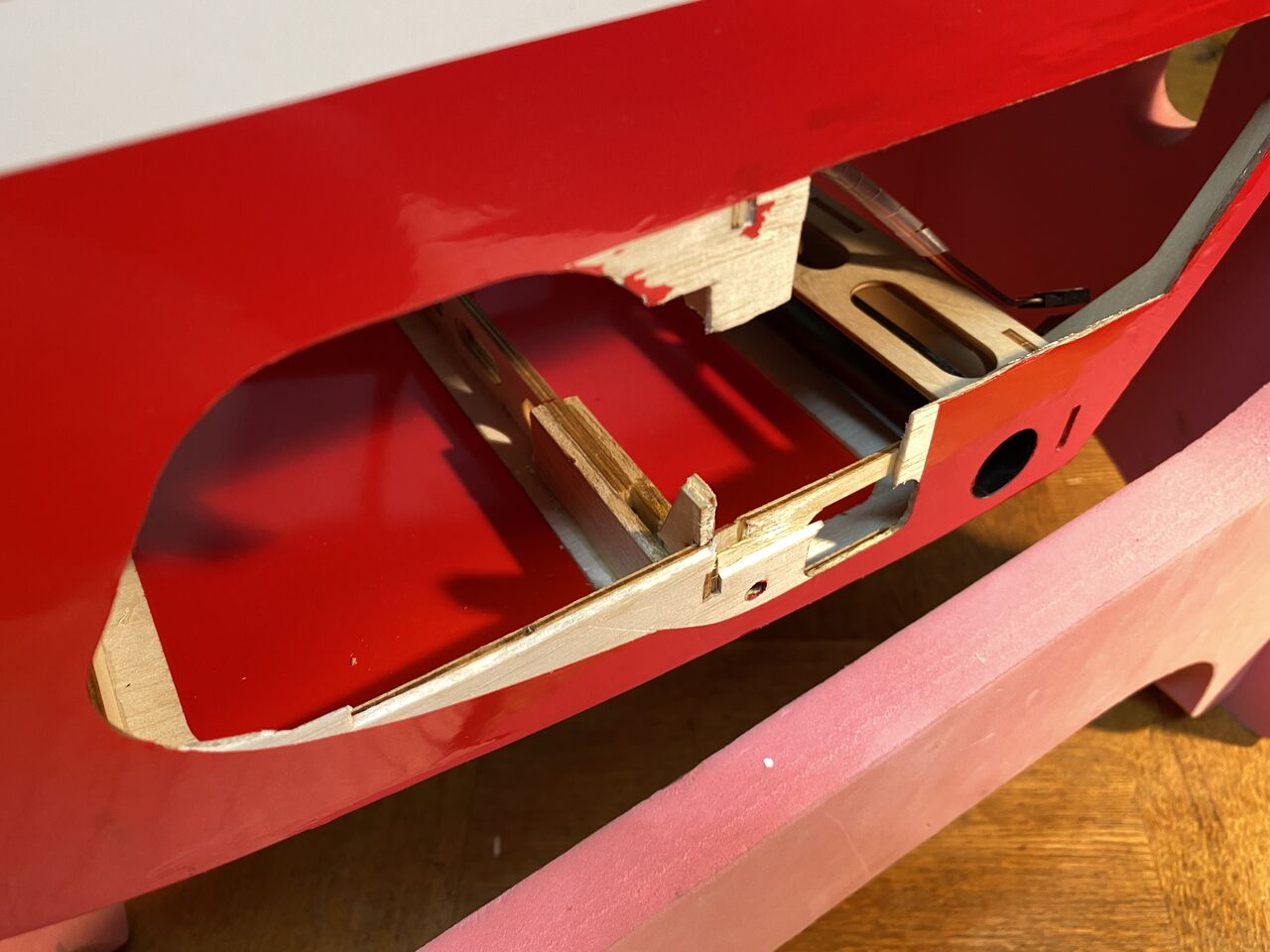

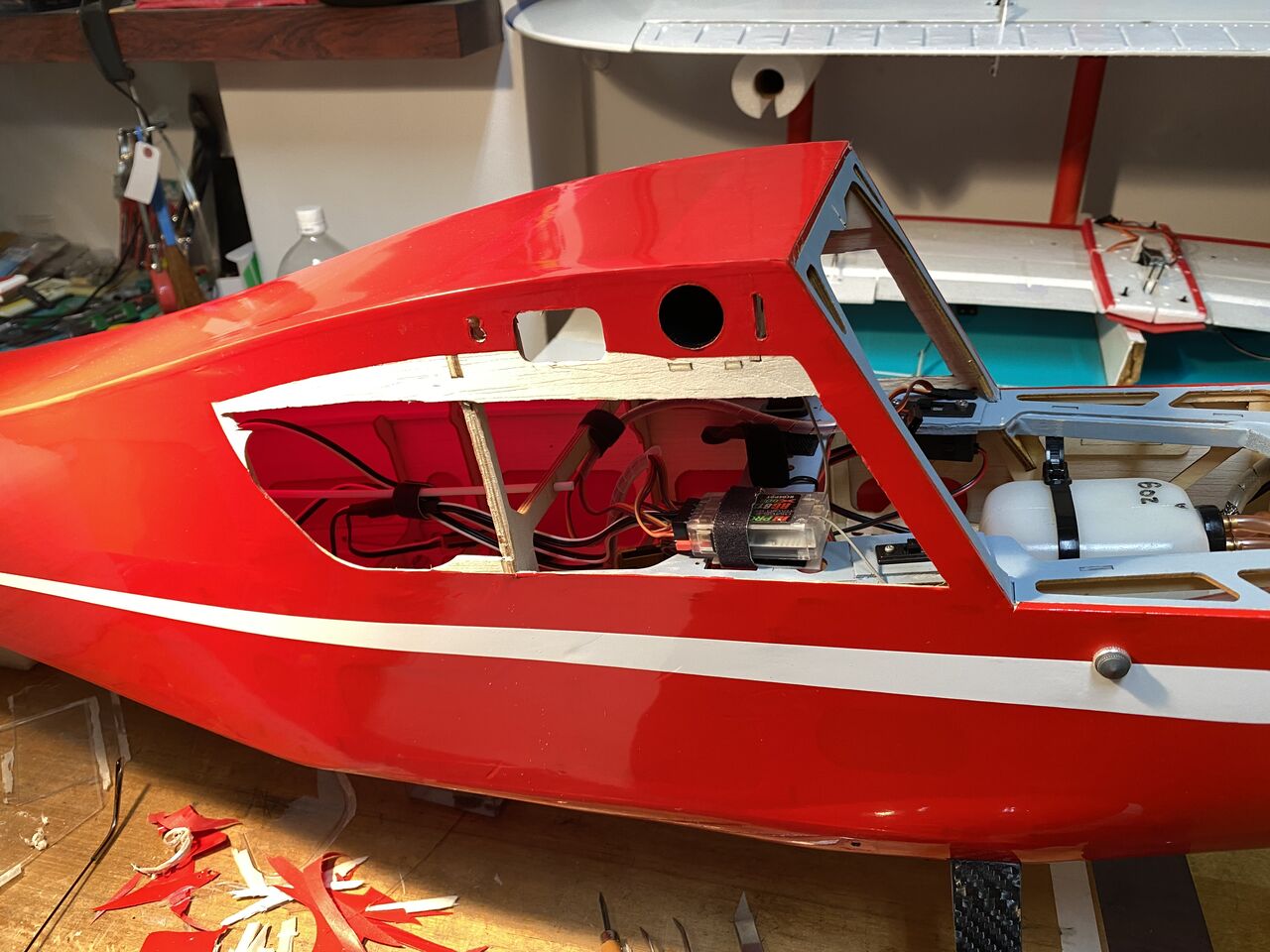

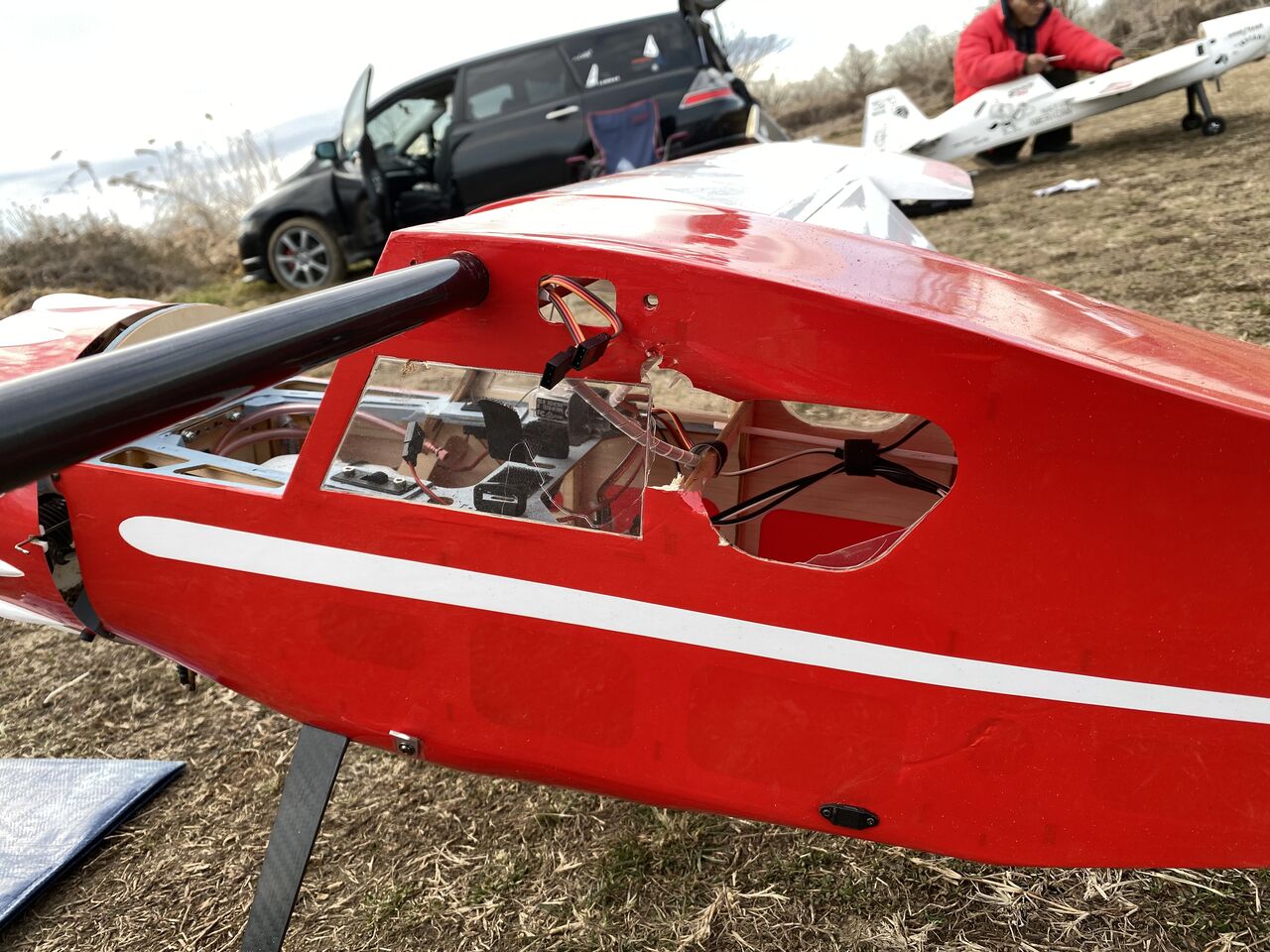

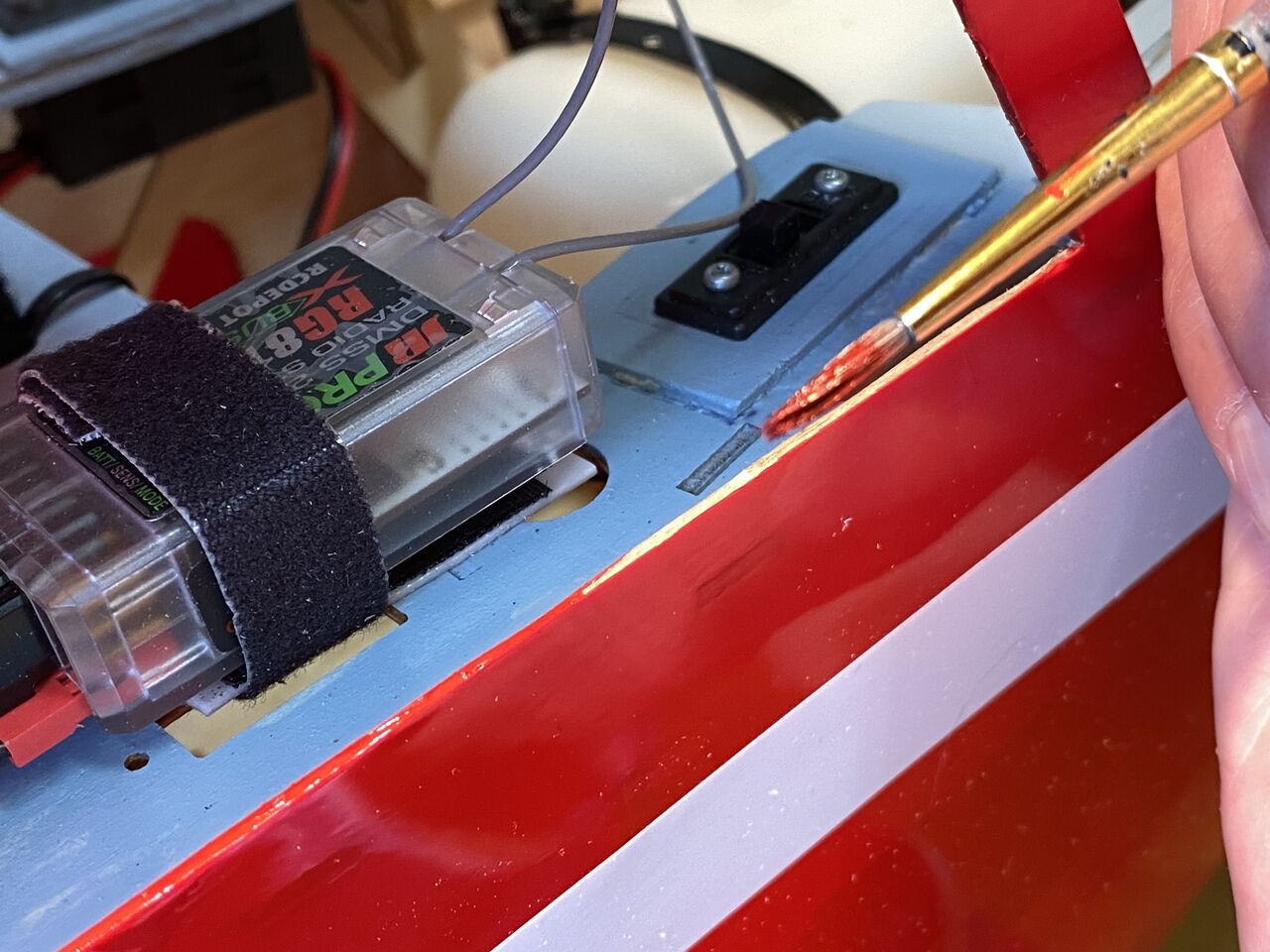

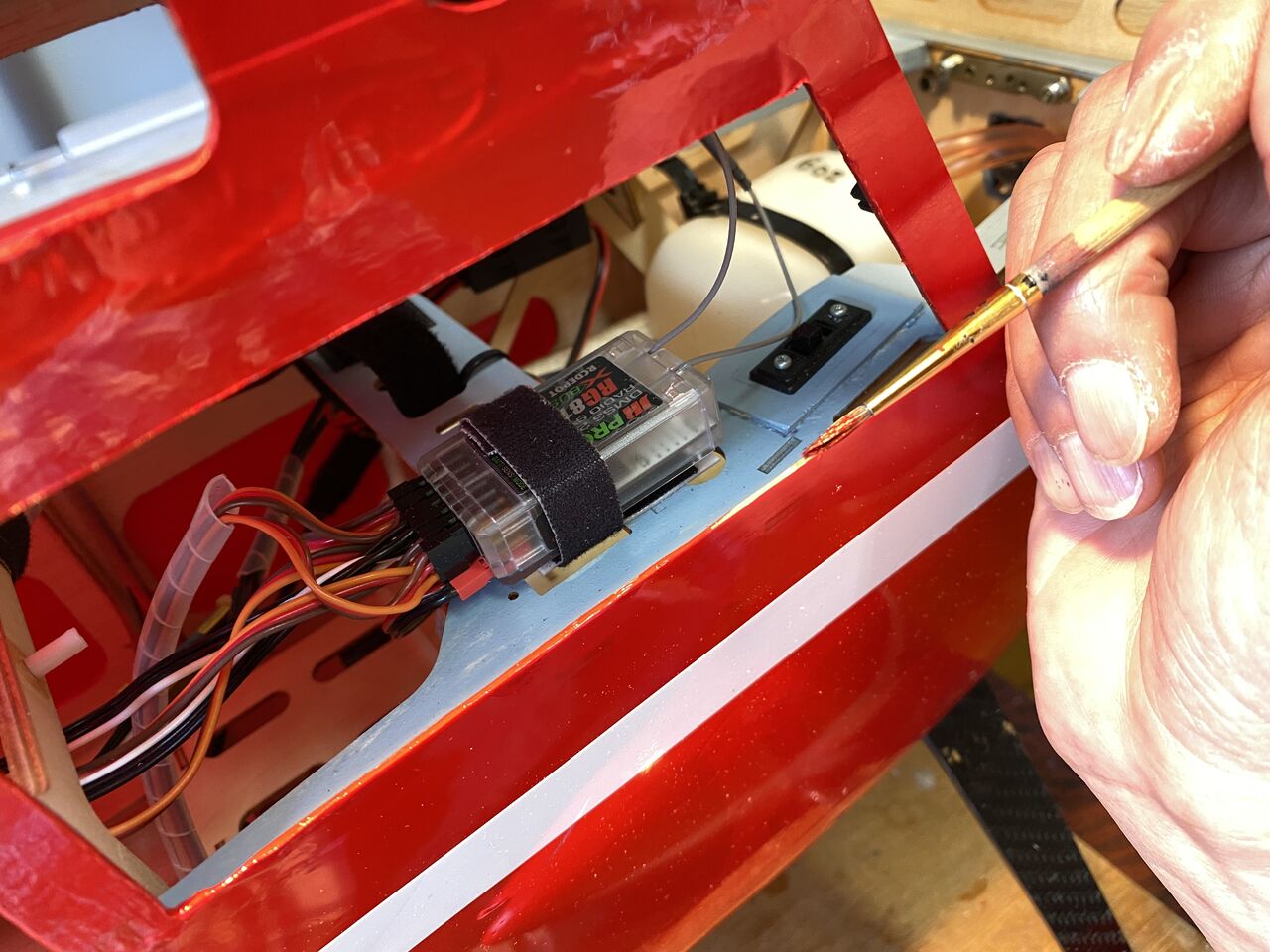

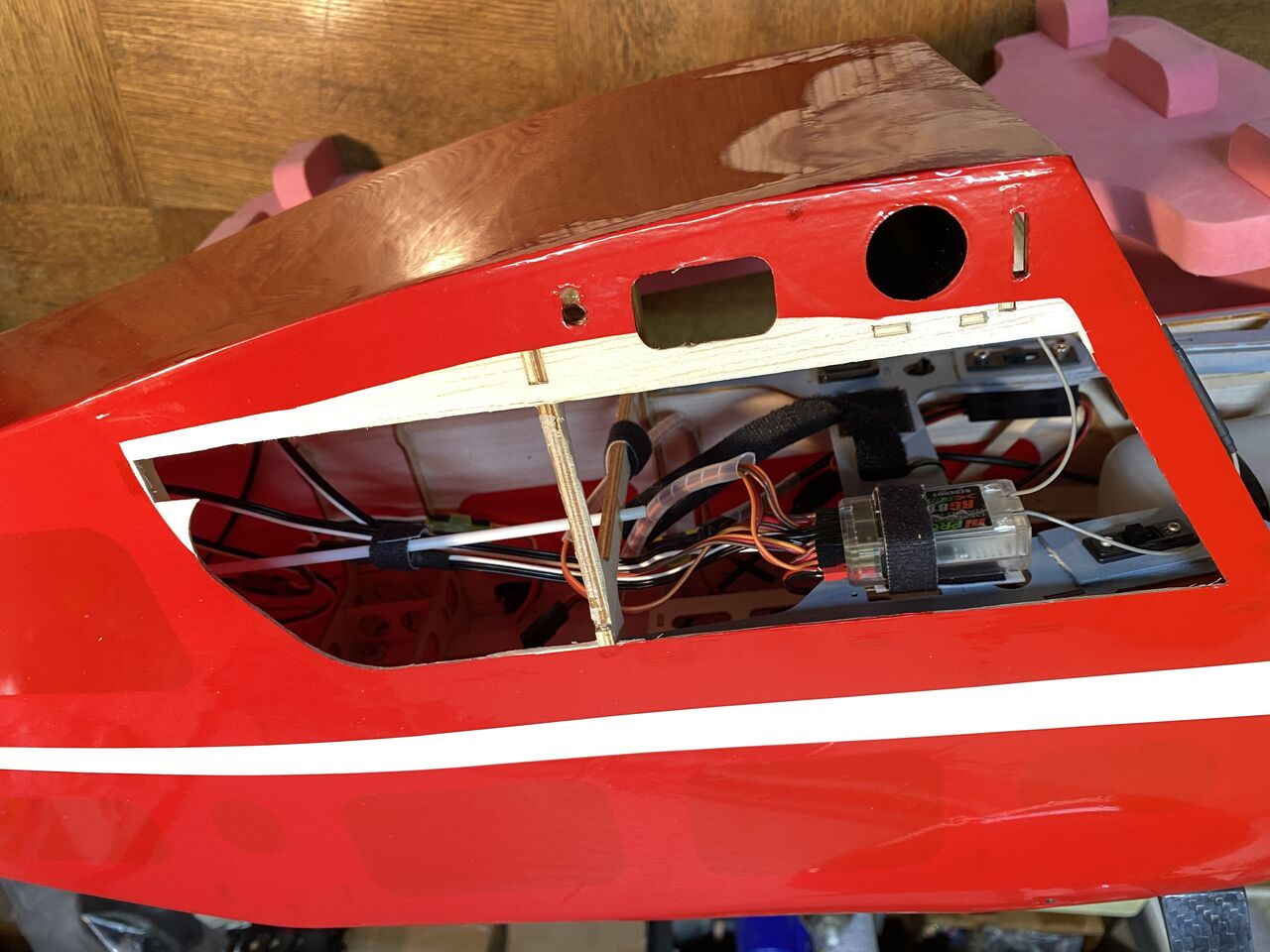

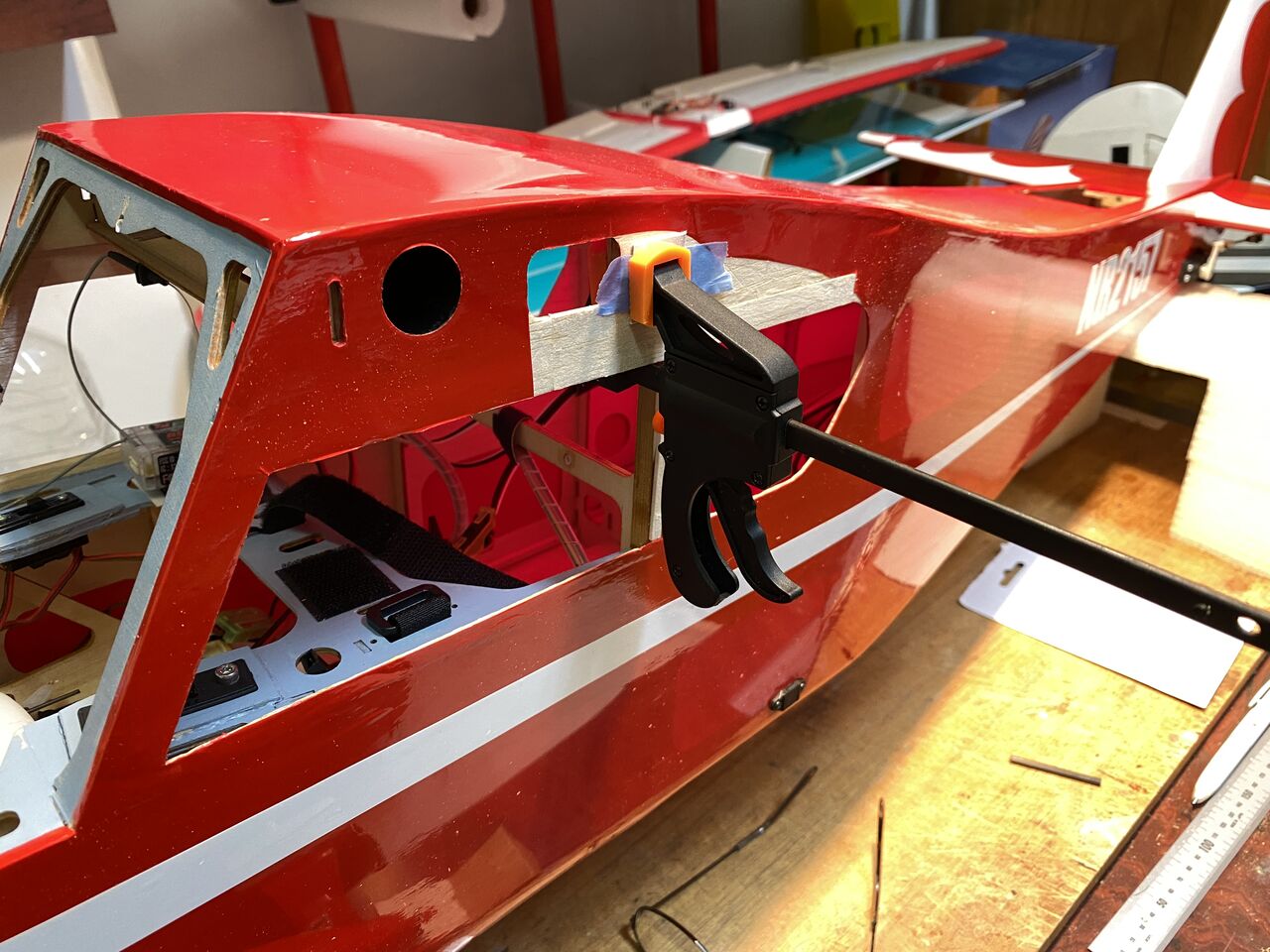

またしてもやってしまった。離陸直後にノーコントロールとなり滑走路脇に墜落したのが昨年の大晦日。修復が完成して今年1月の31日火曜日ちょうど1か月だ。前回離陸滑走開始した同じ場所から同じ操作で離陸。すると前回と全く同じ挙動で全く同じところに墜落した。またもや枯れたつるの山のトランポリンに突っ込んだが、今回は幸運とはいかず枯れ木がキャビンを貫いていた。今夜は、2回目の修復を早回しで。

IMG_9747
IMG_9748
IMG_9749
IMG_9773
IMG_9791
IMG_9792
IMG_9811
IMG_9812
IMG_9813
IMG_9814
IMG_9815
IMG_9816
IMG_9817
IMG_9818
IMG_9821
IMG_9822
IMG_9889
IMG_9890
IMG_9891
IMG_9893
IMG_9894
IMG_9895
IMG_9896
IMG_9897
IMG_9898
IMG_9899
IMG_9900
IMG_9901
IMG_9932
IMG_9933
IMG_9968
IMG_9977



IMG_9978




IMG_9979




IMG_9980




IMG_9981

墜落の原因は、やはりノーコントロールではなく失速だと思います。機体のわりに重く非力なエンジンを積んだため初飛行とその後は、浮き上がれるか心配で滑走路をほぼフルに使って丁寧に離陸してました。慣れてきたんで滑走路中心付近から離陸滑走開始。テールが浮いてエレベーターを引くタイミングも大みそかと一緒だったので、同じ挙動で同じところに突っ込みました。

慣れって怖いですね。アクロ機ばかり飛ばしてるとこうなります。それと前回のノーコントロールは撤回します。テールに積んだバッテリー(2回ともバッテリーは外れていなかった)のコードが抜けていたのは、長い延長コードが墜落の衝撃で引っ張られたと思います。やはり長いラジコン人生の中でノーコンは一度もありません。ラジコンパイロットは、不慮の事故を何かのせいにしたいのです。


次回は、初心に帰って離陸を試みます!



Verge D9 にグラベルコンポ GRX(その7)【橋輪Blog】

Verge D9 にグラベルコンポ GRX(その7)

IMG_9943

Sugino RD4 クランクアームの外側に取り付けたチェーンリングが悪さをしてロー逆回転でスプロケットから外れるチェーン。チェーンラインを正すためにボトムブラケットを交換する。

IMG_9944
D9 オリジナルの RPM BB 軸長を測ってみると116mm。



IMG_9945
Sugino ブランドで左から軸長 113 / 110 / 103mm のストックがある。



IMG_9946
7mm 外に出たってことは、103mm をチョイスすれば、
116−103=13mm で、片側 13÷2=6.5mm で大たい良い計算になる。


IMG_9856
IMG_9948

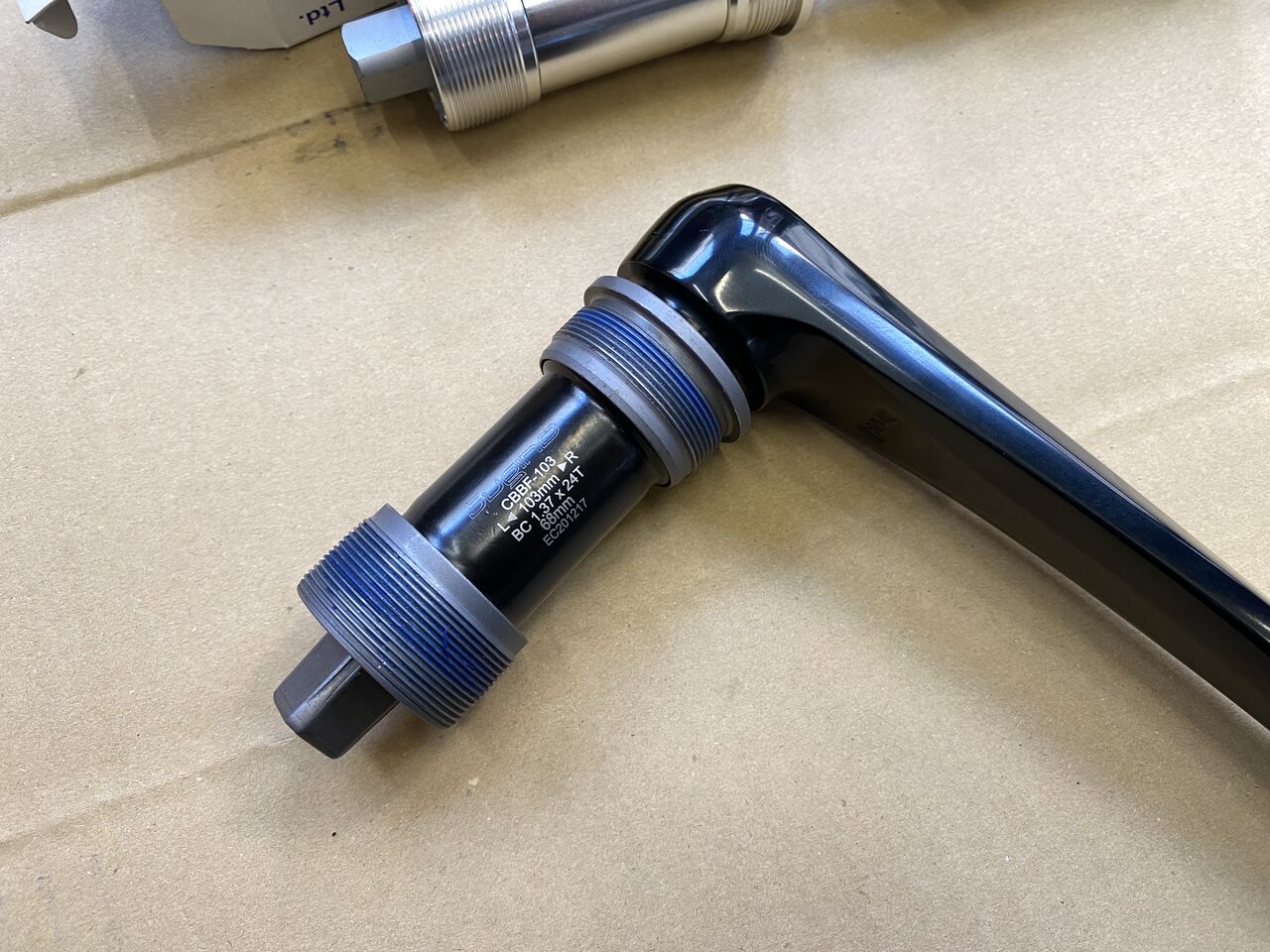

Sugino CBBF-103 をセット。写真上のオリジナルと比べると軸長はかなり短くなった。



IMG_9950
長すぎたチェーンも一コマ切っておこう。



IMG_9949
今度は、ロー逆回転でもチェーン落ちは皆無となった。(変速はまだハンドチェンジ)



IMG_9951

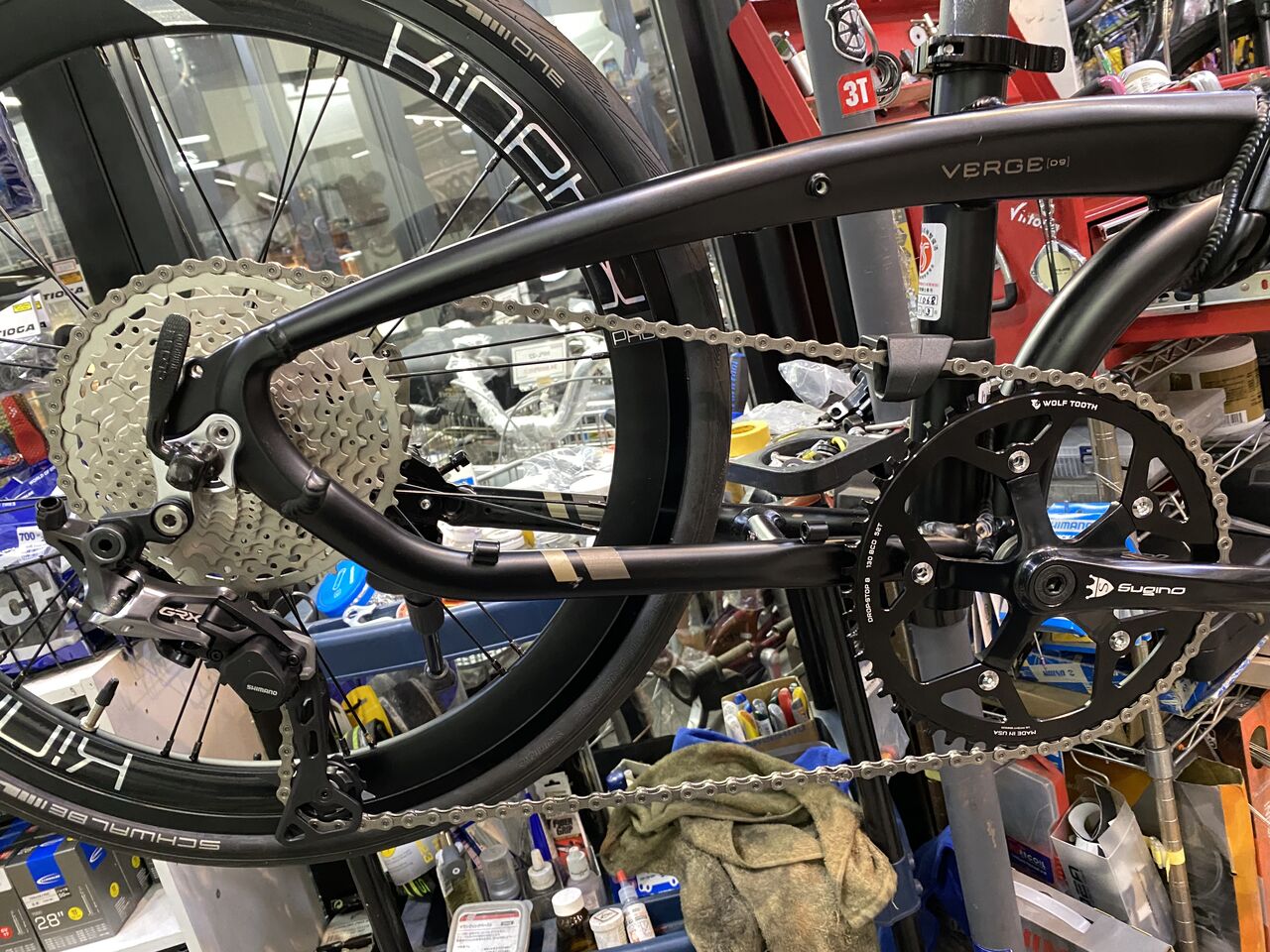

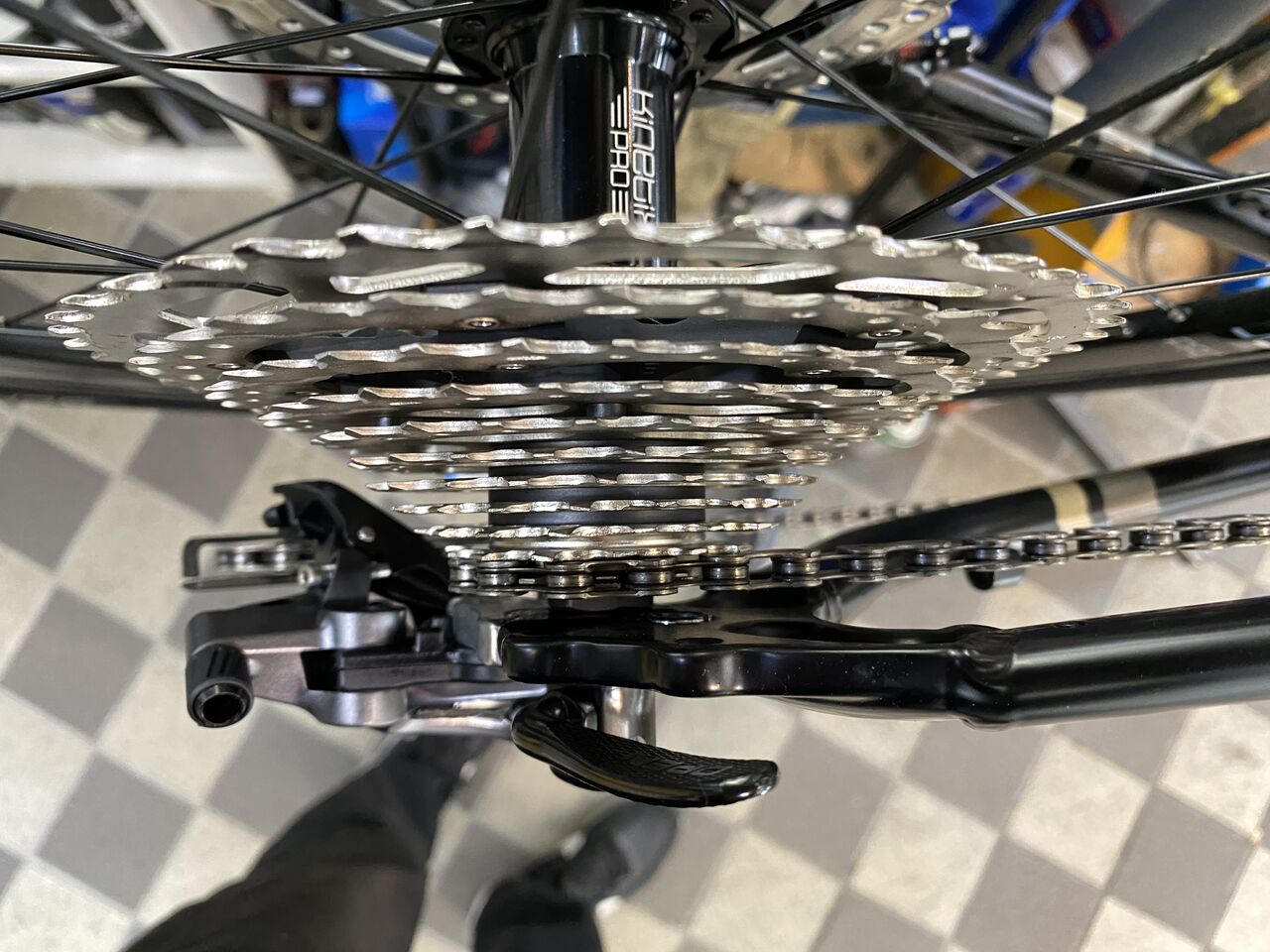

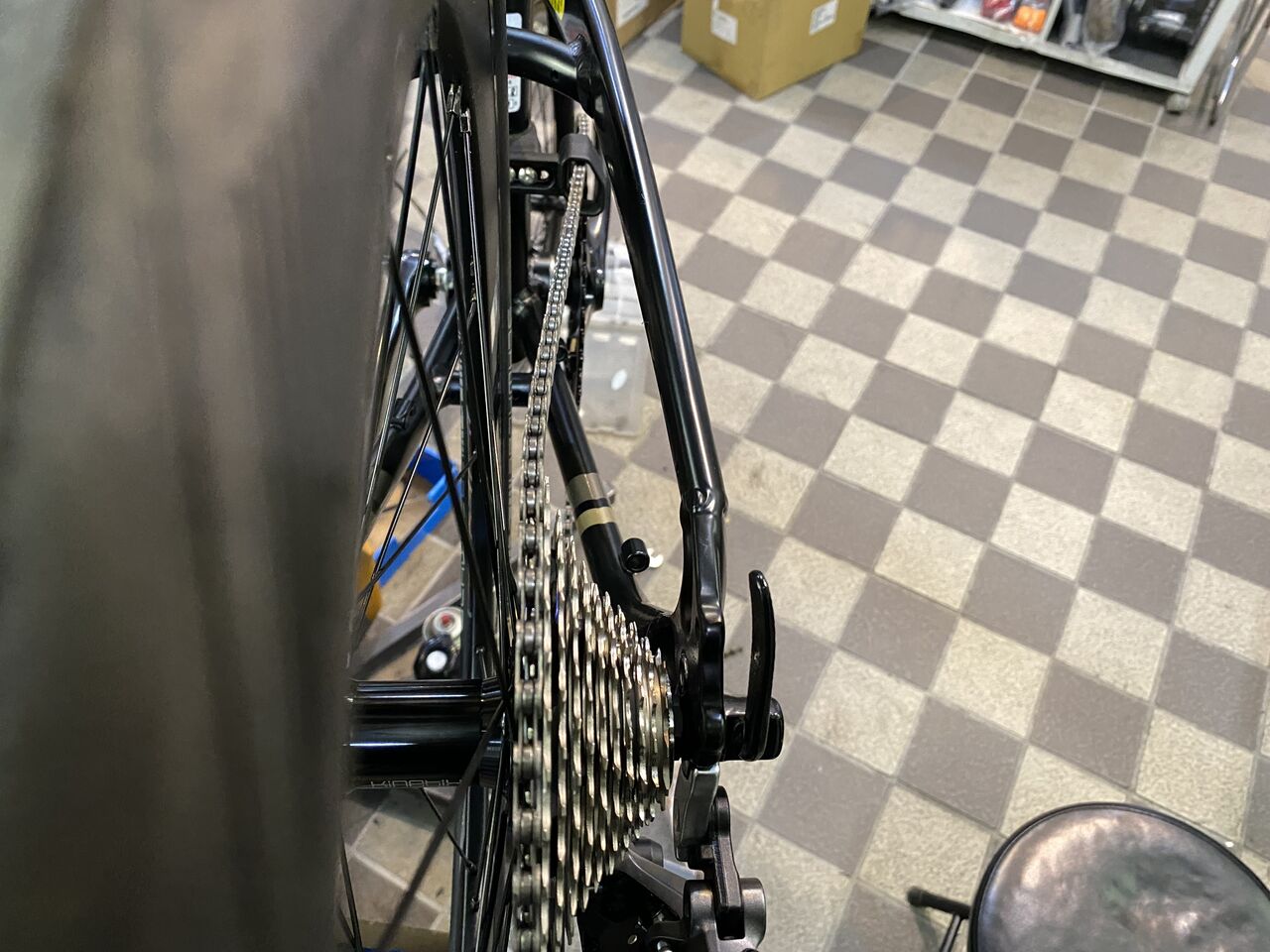

チェーンラインは、ドンピシャの6速。これで決まりか?



IMG_9952

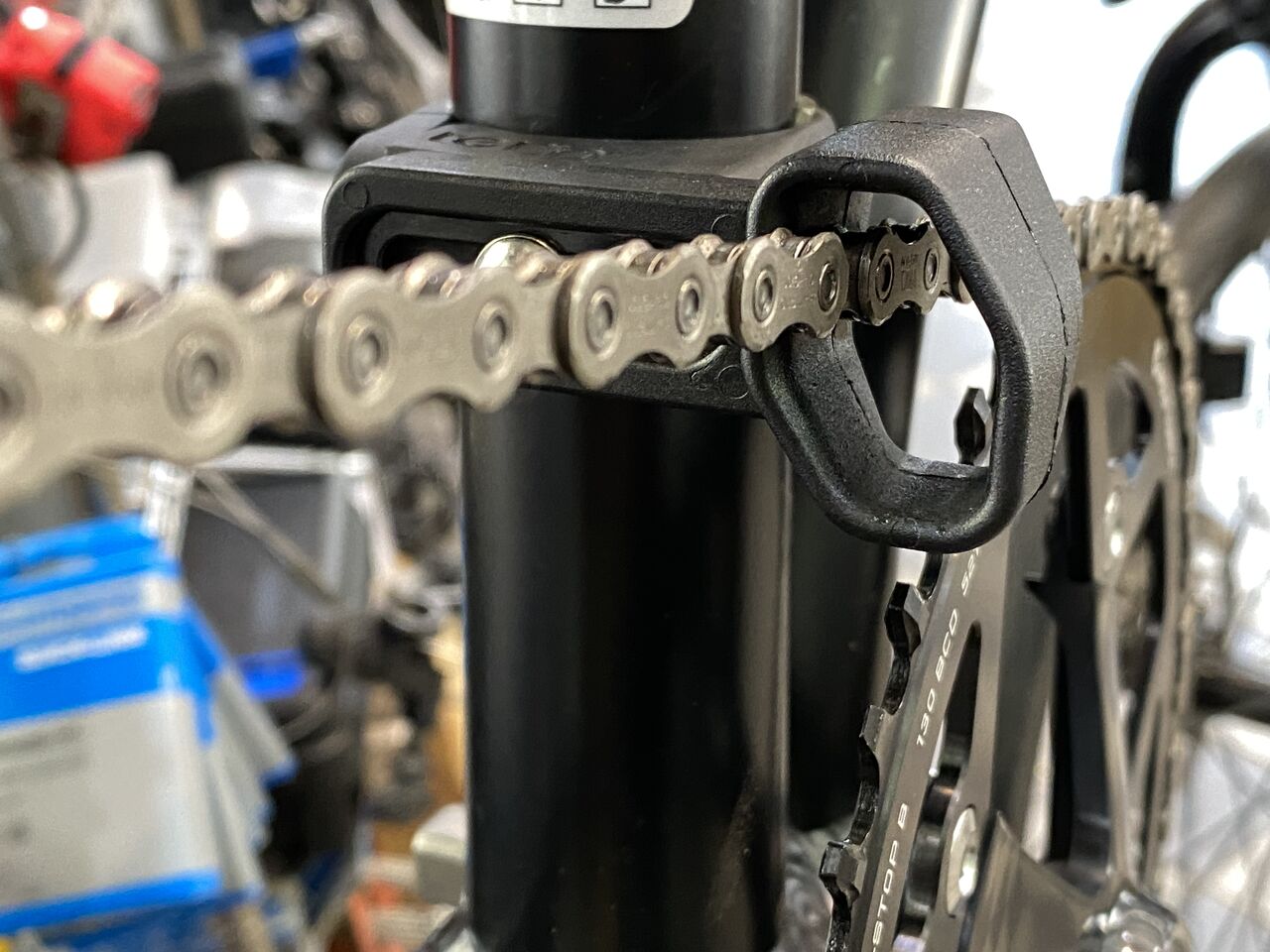

チェーンガイドの位置関係を見ておく。ローは、ベストなこの位置。


IMG_9955
トップがここ。



IMG_9953

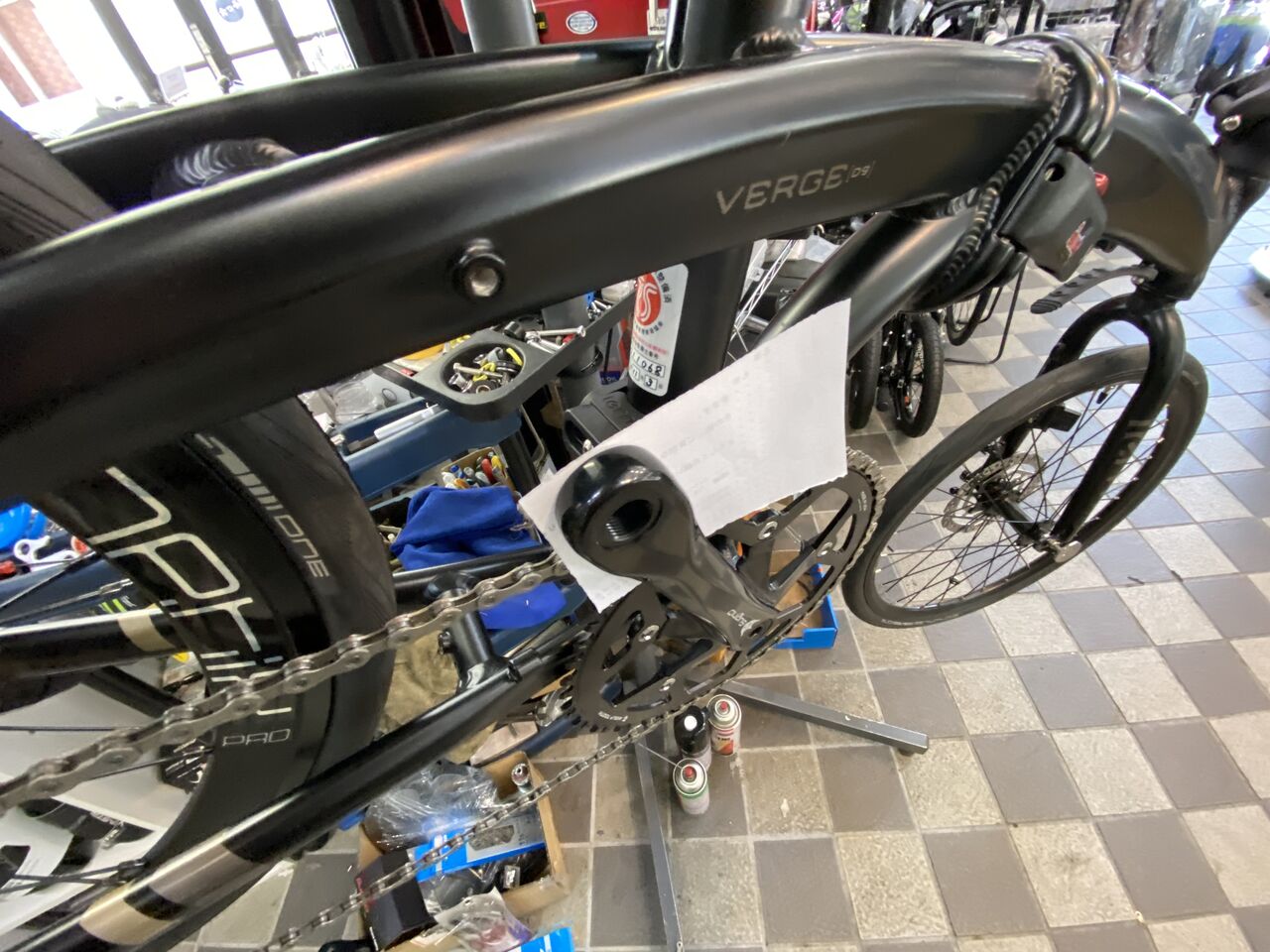

ところが、クアンクアームとチェーンガイドに紙が挟まるぐらい干渉している。こんなにもクランクが内側に入ったのか?これって入り過ぎ?


IMG_9954
ちなみにトップで逆回転してみるとパチンパチンとチェーンが跳ね始めた。トップギヤから10速ギヤに乗り上げようとしているのだ。正回転では問題無いし、トップで逆回しは、そうそうない。だが気になってしまうと気持ちが悪い。


IMG_9959

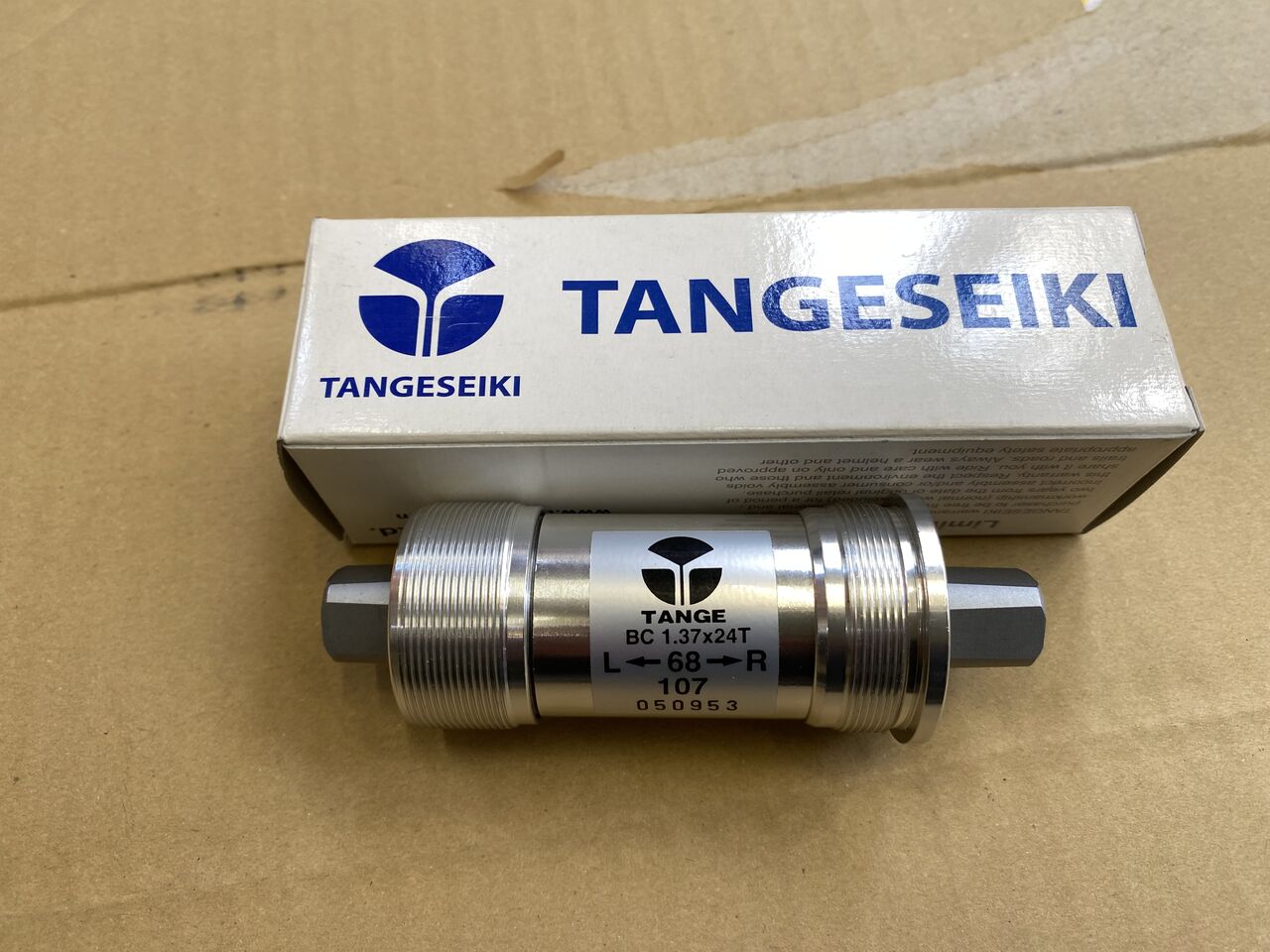

TANGE 精機の107mm ってのもある。こちらも試してみるべきか?



IMG_9969
IMG_9970
IMG_9971
どうやらこの差だけ軸長を短くすれば良いって事ではなさそうだ。



IMG_9956

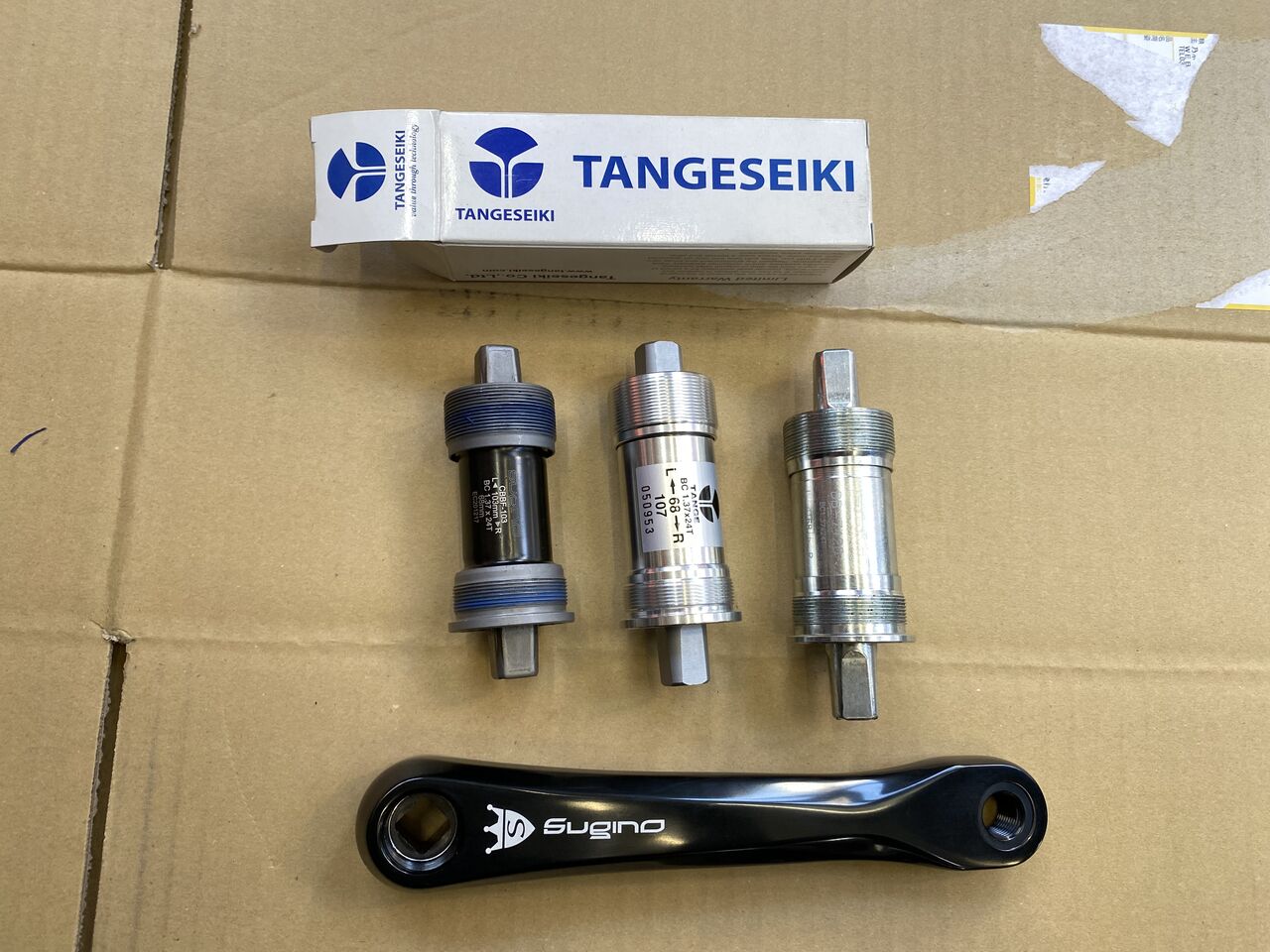

BB は、左から Sugino / TANGE / RPM。



IMG_9957
Sugino / Sugino を差し込んでみると、しっくり入り込んでガタがない。



IMG_9958
Sugino / TANGE だと挿入の深さが浅くガタもある(RPM も同じ)ことが分かった。結果、Sugino / RPM から Sugino / Sugino に変えたことで Sugino オリジナルテーパー嵌合が深く入り込み軸長差の13mm 分より更に内側に入り込んだと推測する。これは、110mm ぐらいに抑えるのが妥当か?


IMG_9960

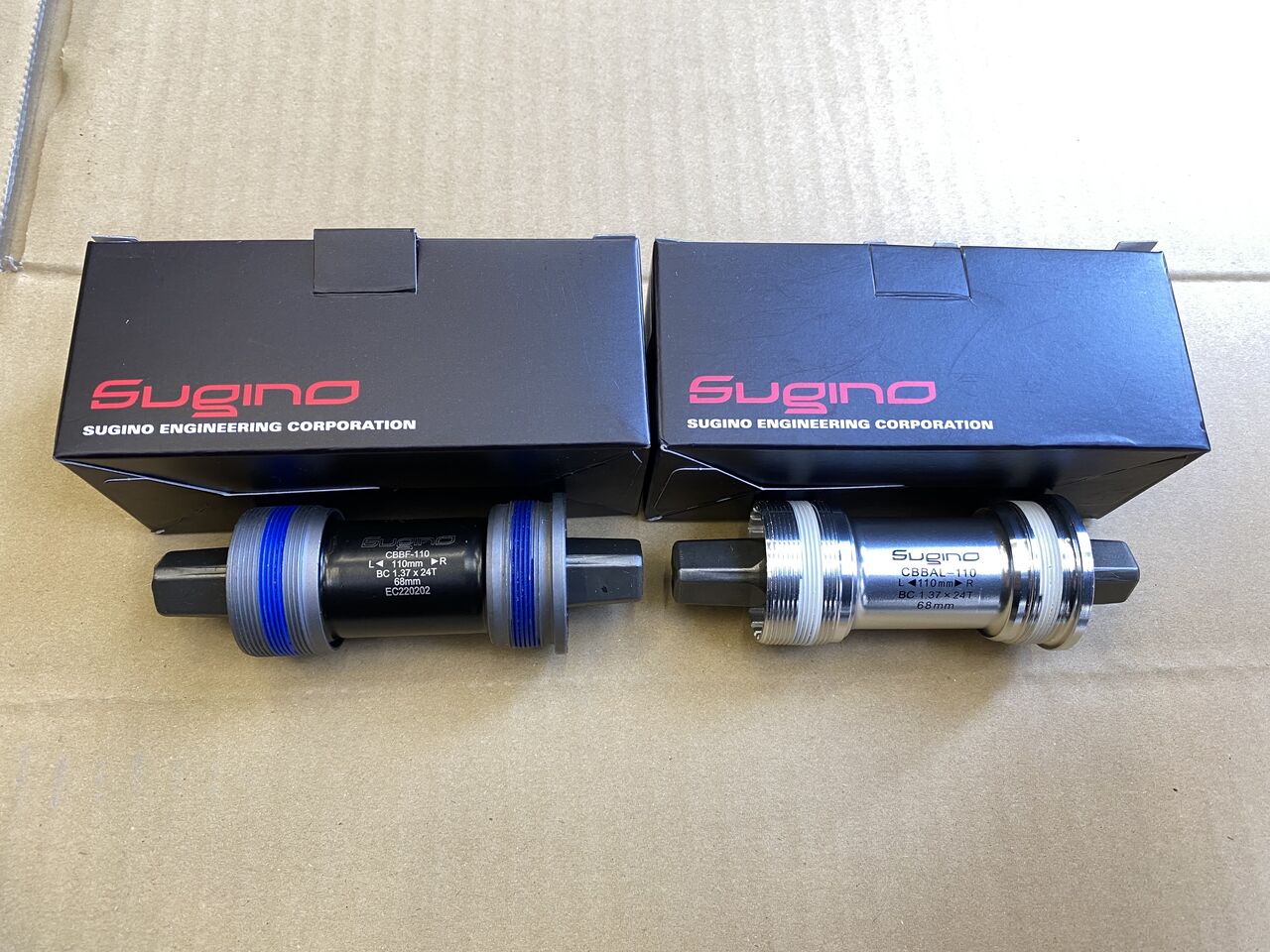

110mm は、左スチール製の CBBF 5.900円(税別)と右アルミの CBBAL 12.200円(税別)がある。



IMG_9961
お客さんに確認取らずに値段倍する CBBAL を選んでしまう悪い店。間違いなく軽く、錆びずに見た目もいい。



IMG_9962
IMG_9963
シフトケーブルは、折り畳み故、この位の余裕は必要か。



IMG_9964

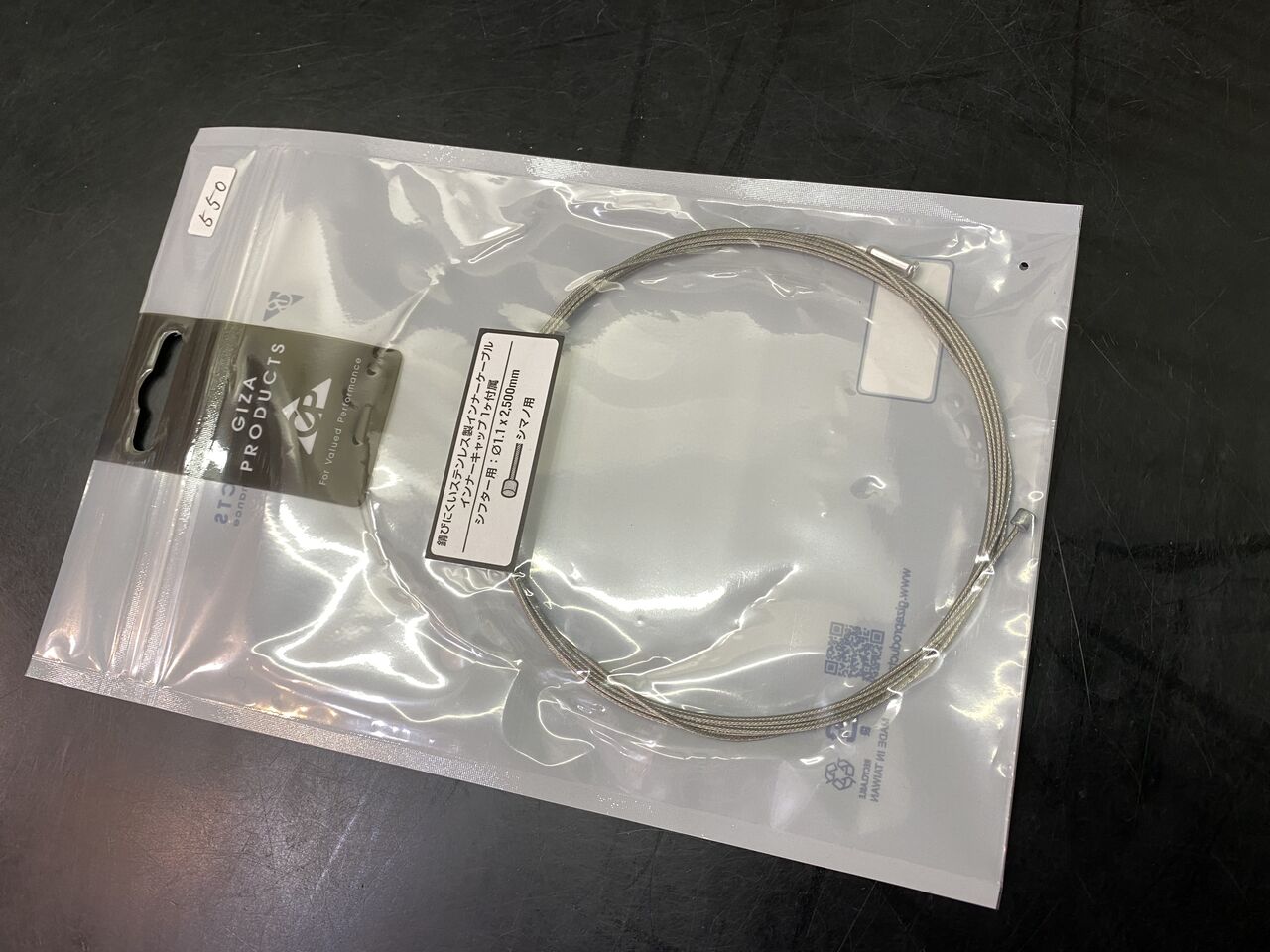

GIZA ステンレスシフターインナーケーブル2.5m  500円(税別)



IMG_9965

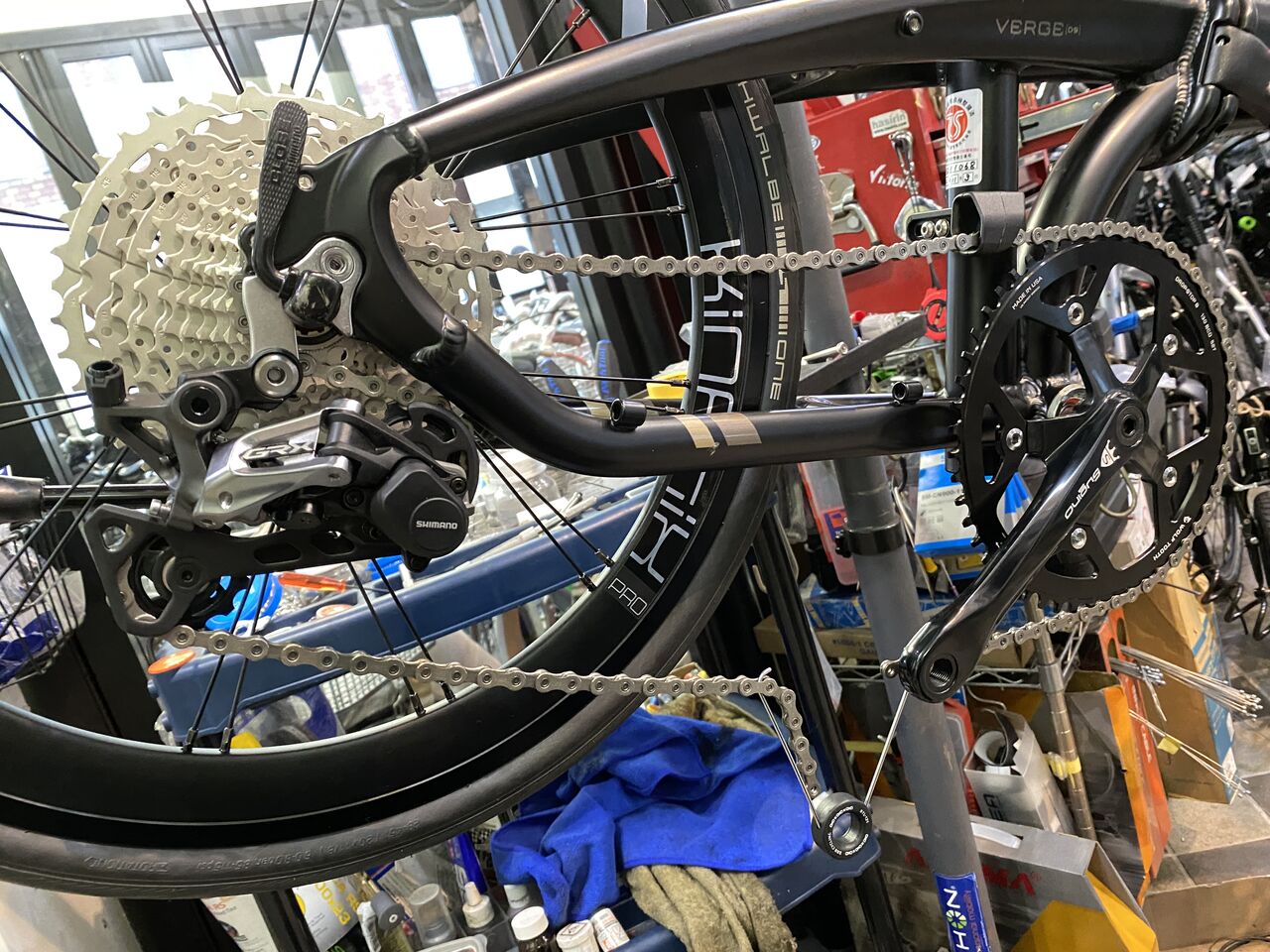

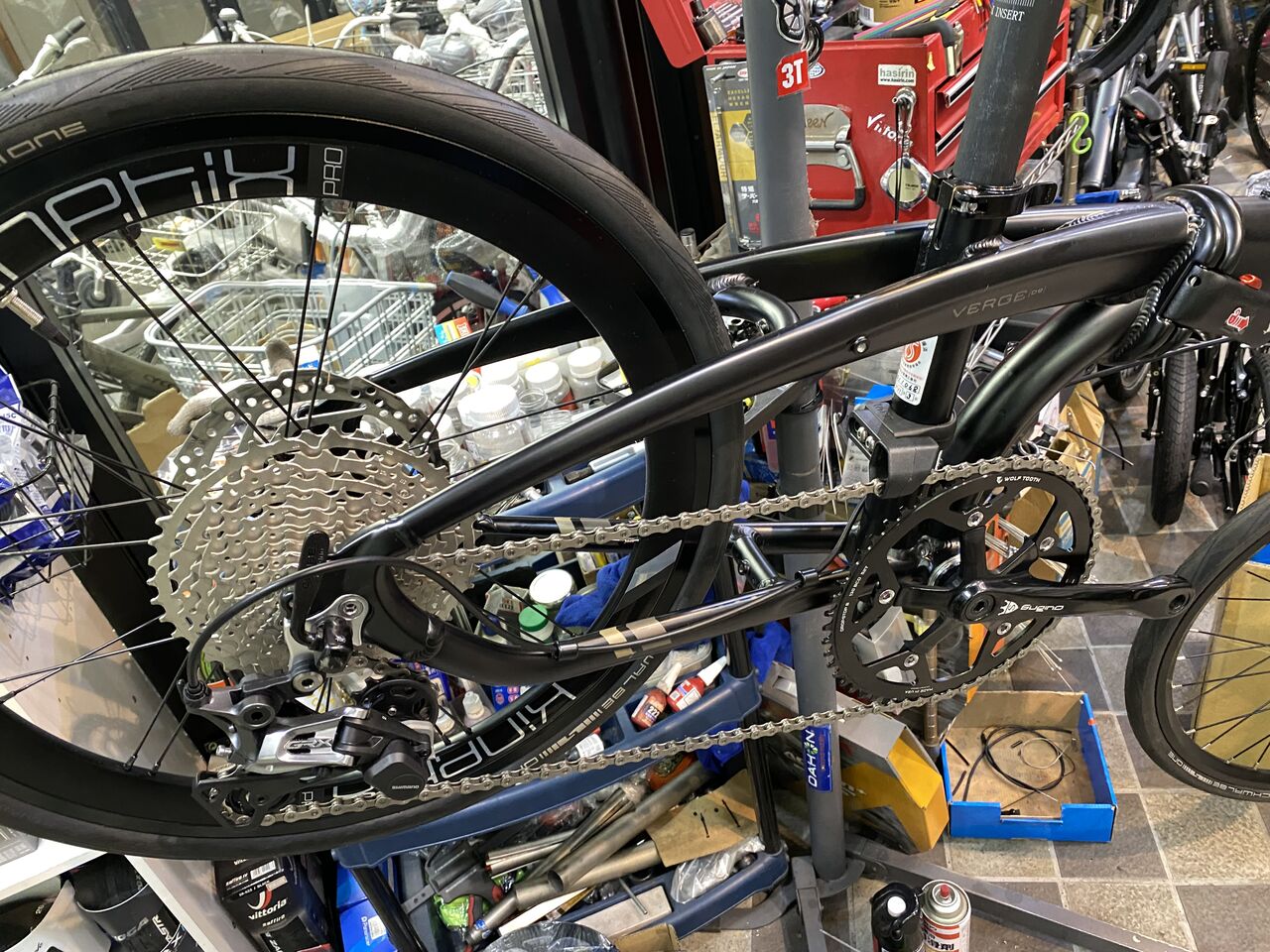

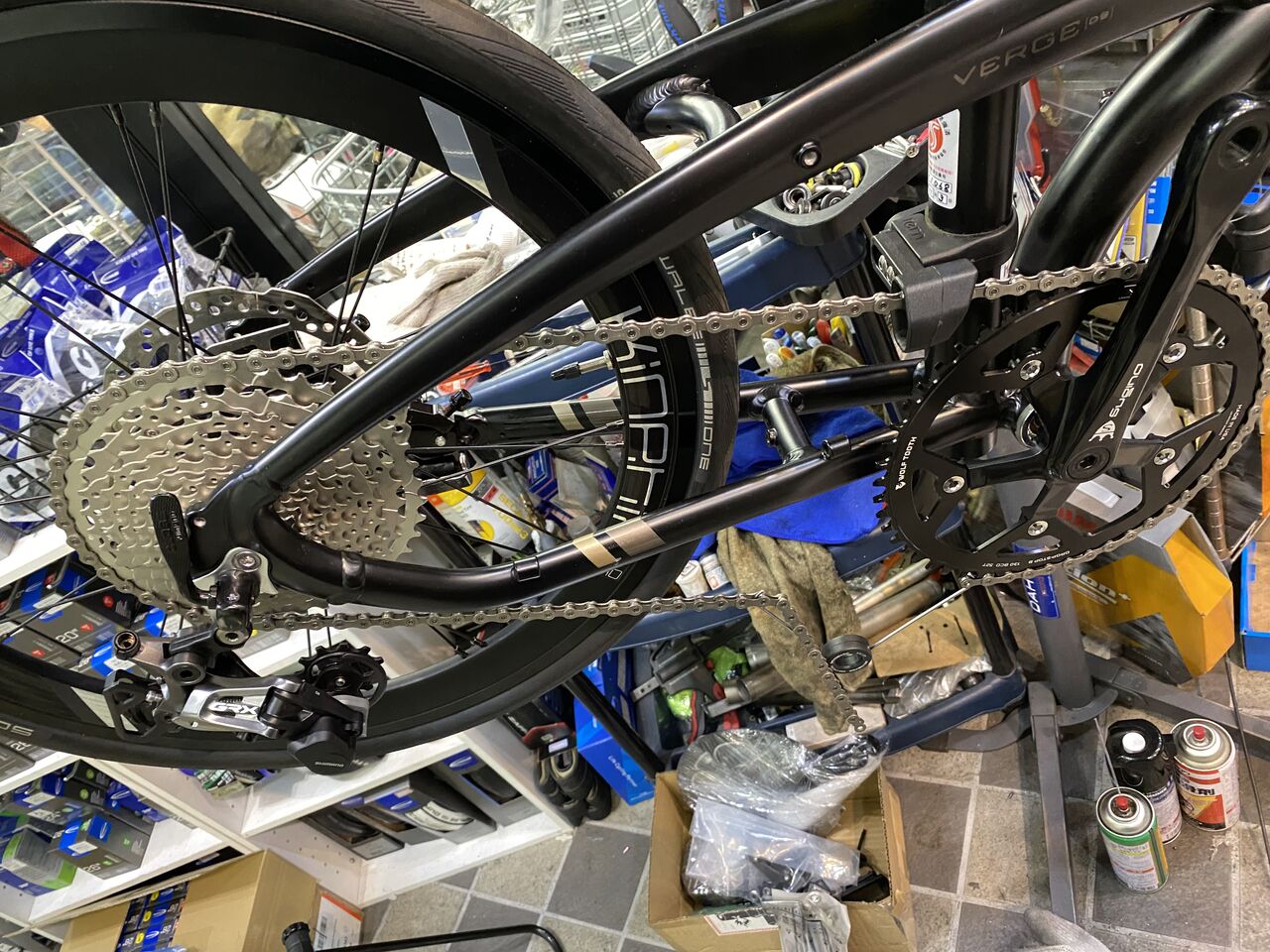

結果は、チェーン116L + 4L。Sugino BB 110mm で良好なシフトフィーリングとチェーンラインが得られた。

次回につづく、



Verge D9 にグラベルコンポ GRX(その6)【橋輪Blog】

Verge D9 にグラベルコンポ GRX(その6)

昨日のくだりからドライブトレーンから始めるとする。

IMG_9919

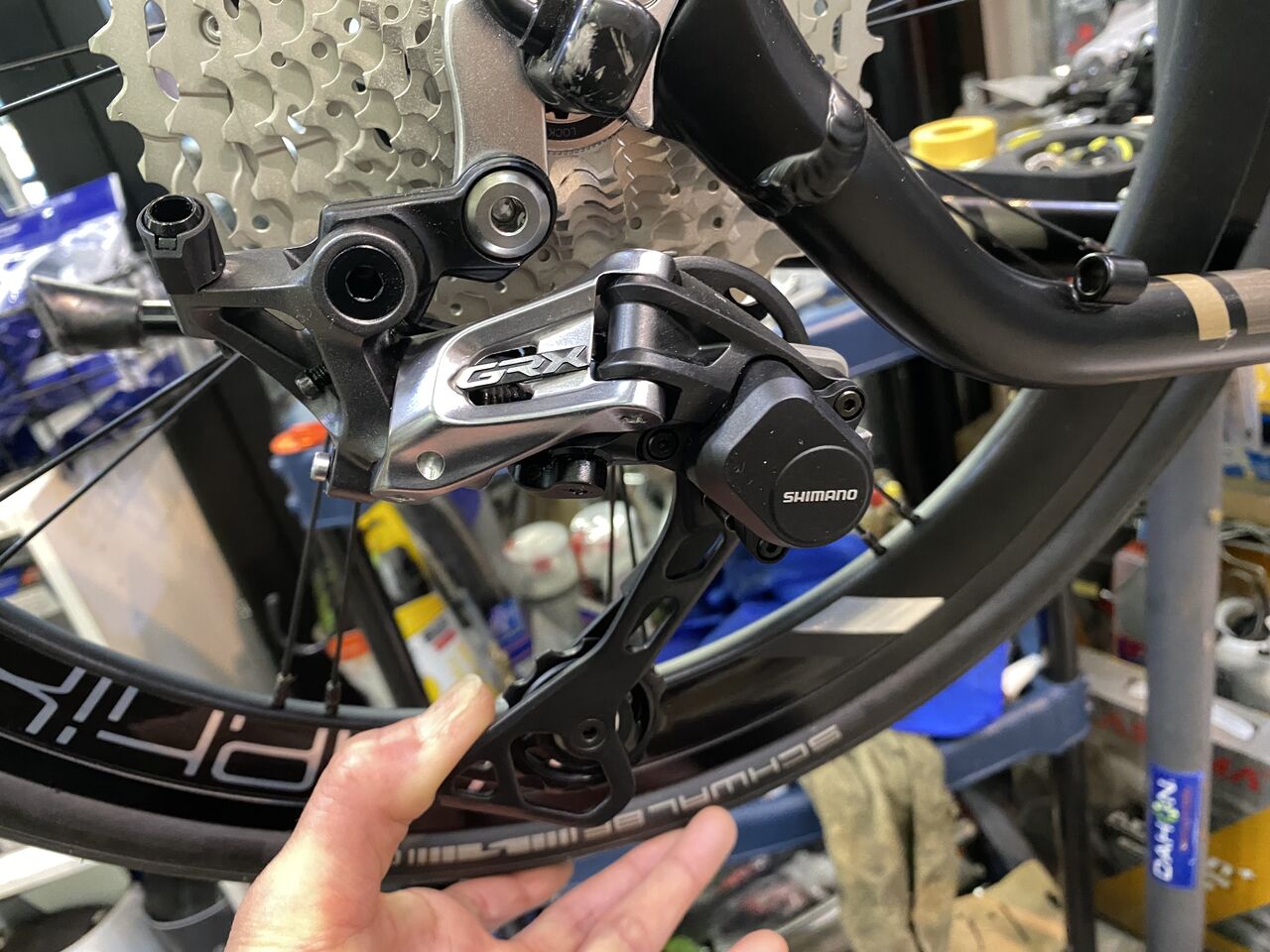

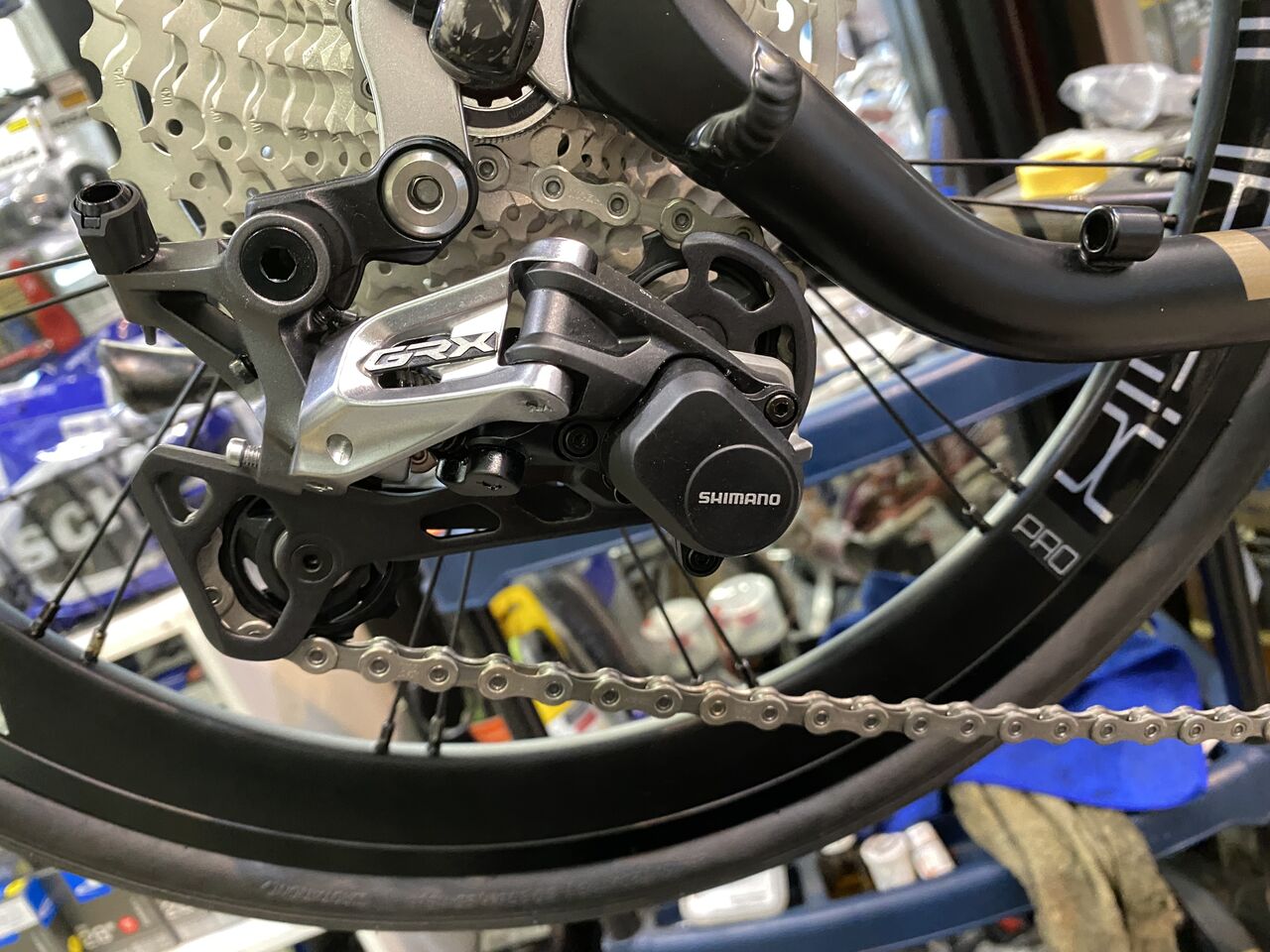

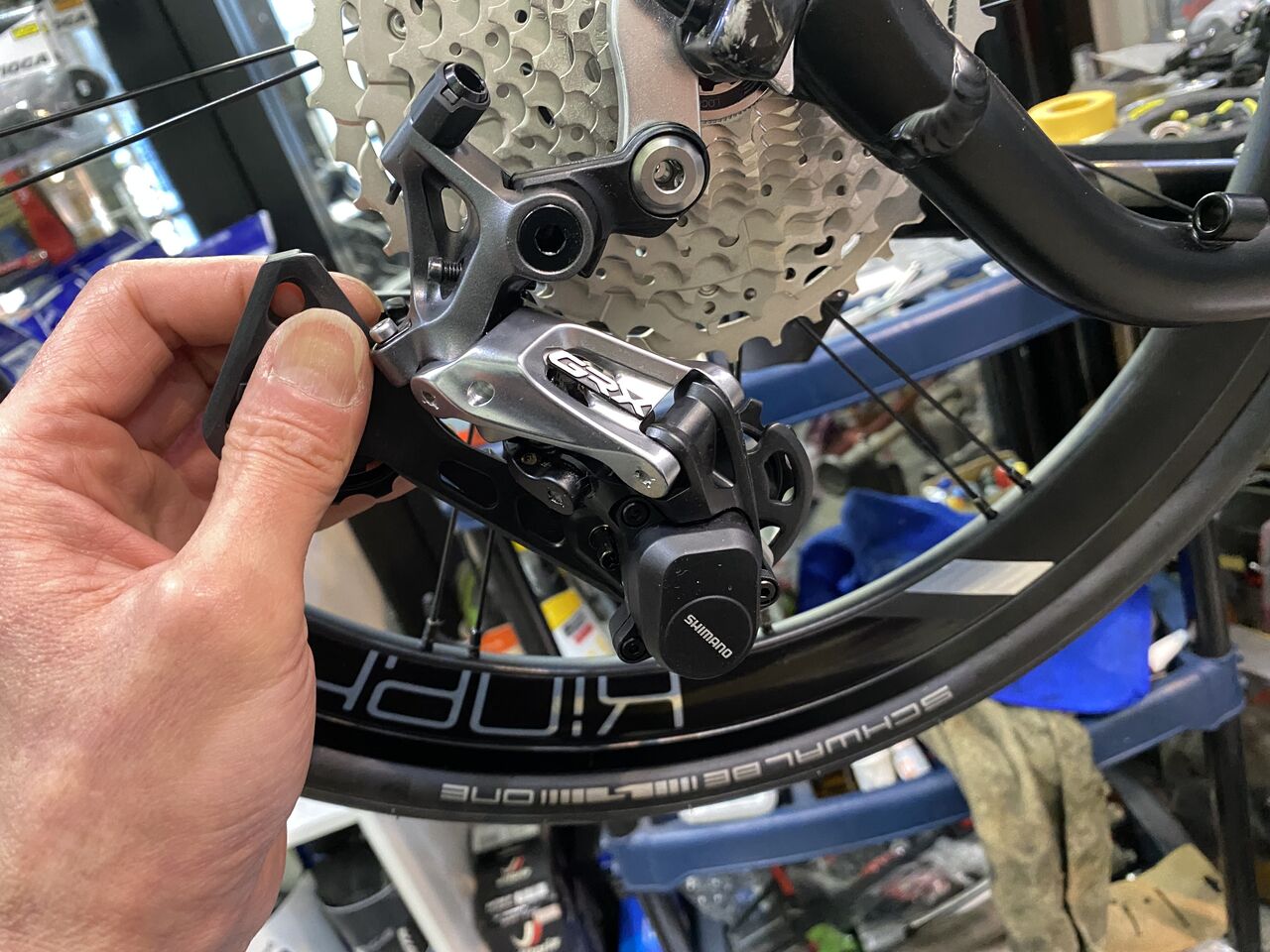

リヤディレーラーの取付け。



IMG_9920

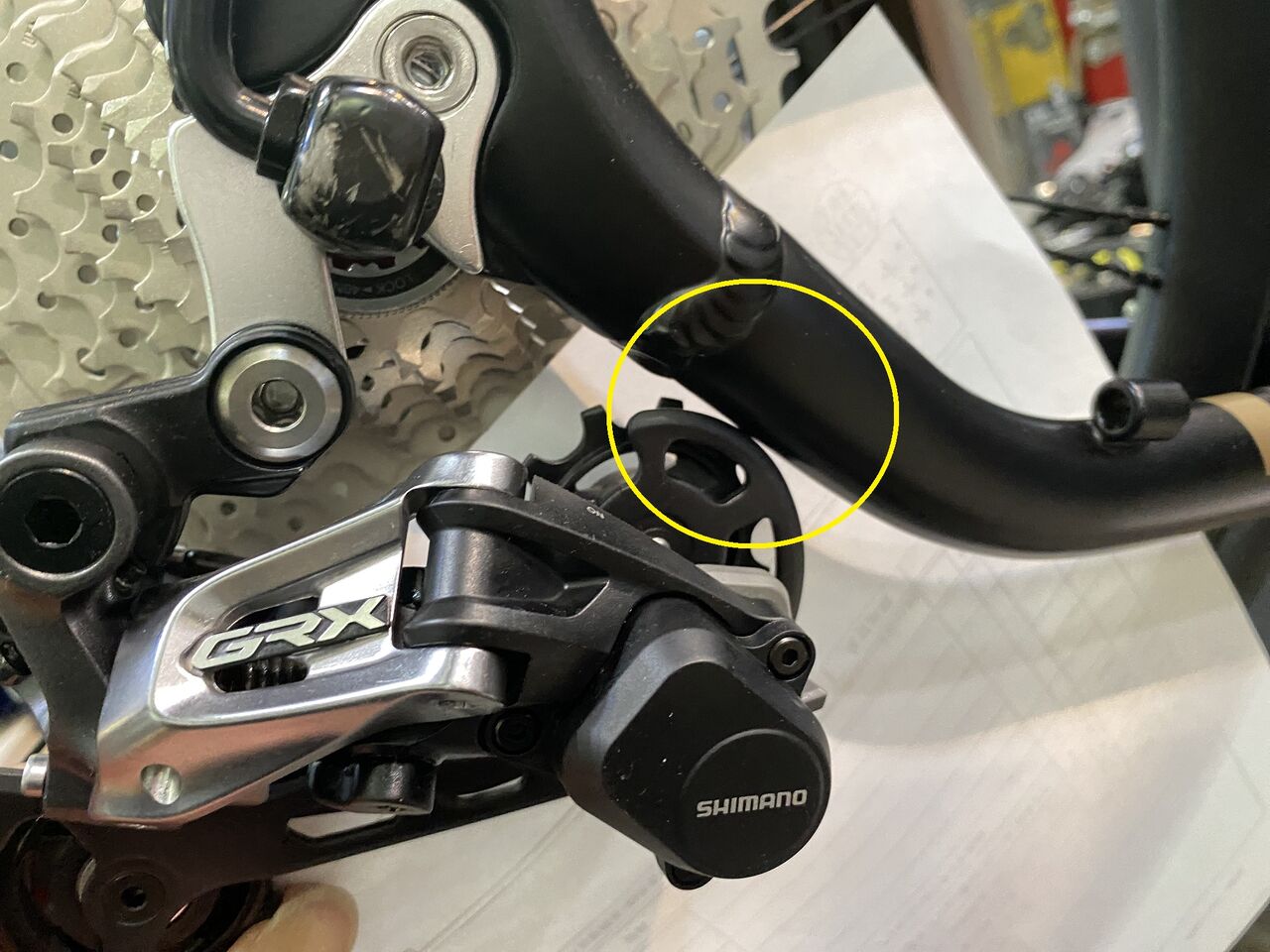

451 Verge シリーズの特殊な BB 下がりフレームでは、チェーンステーにガイドプーリーがぶつかってしまった。


IMG_9921
チェーンが張っていれば問題無いが、



IMG_9922
チェーン落ちが発生すると、



IMG_9925
大ヒットするな。



IMG_9927

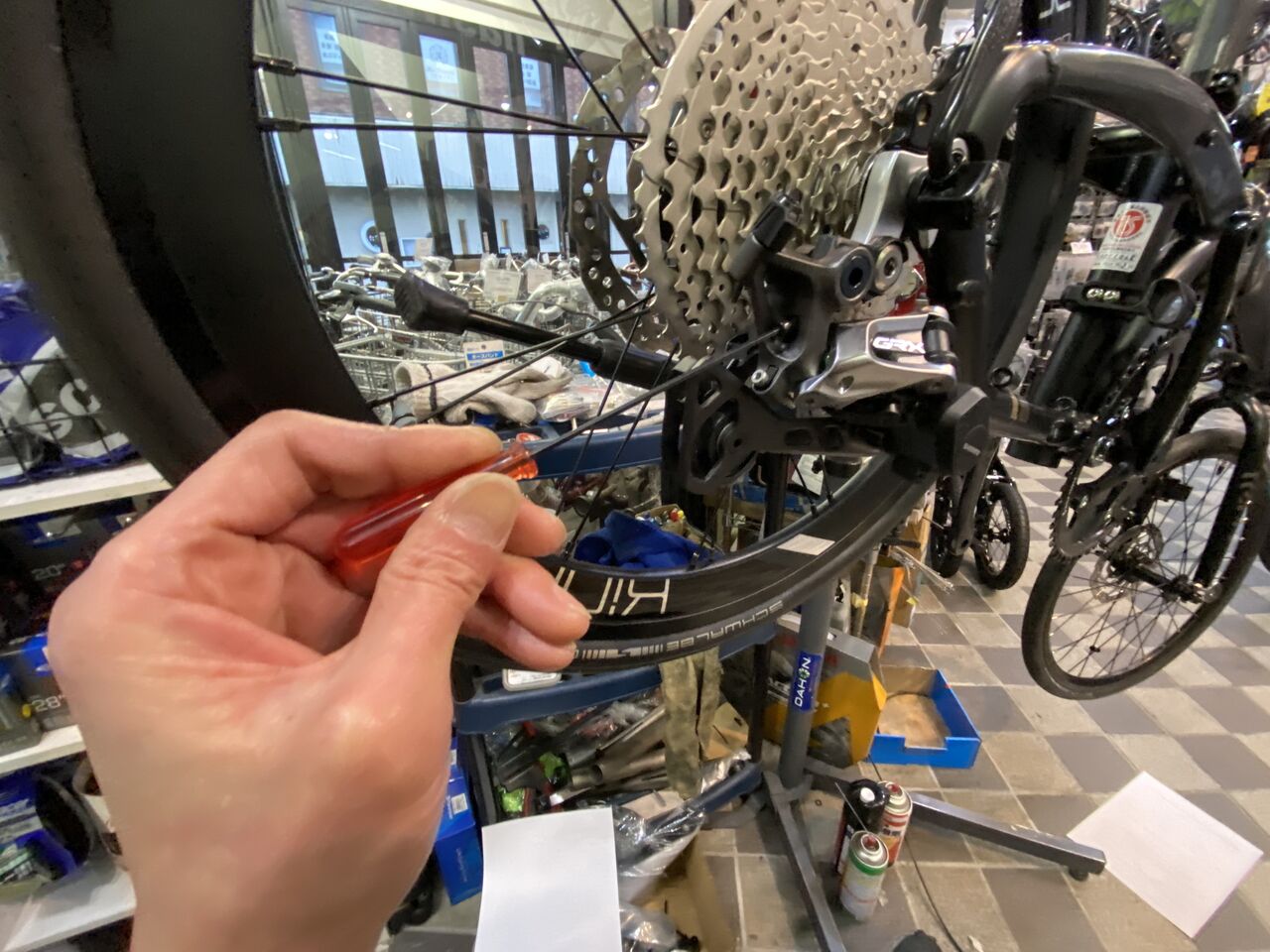

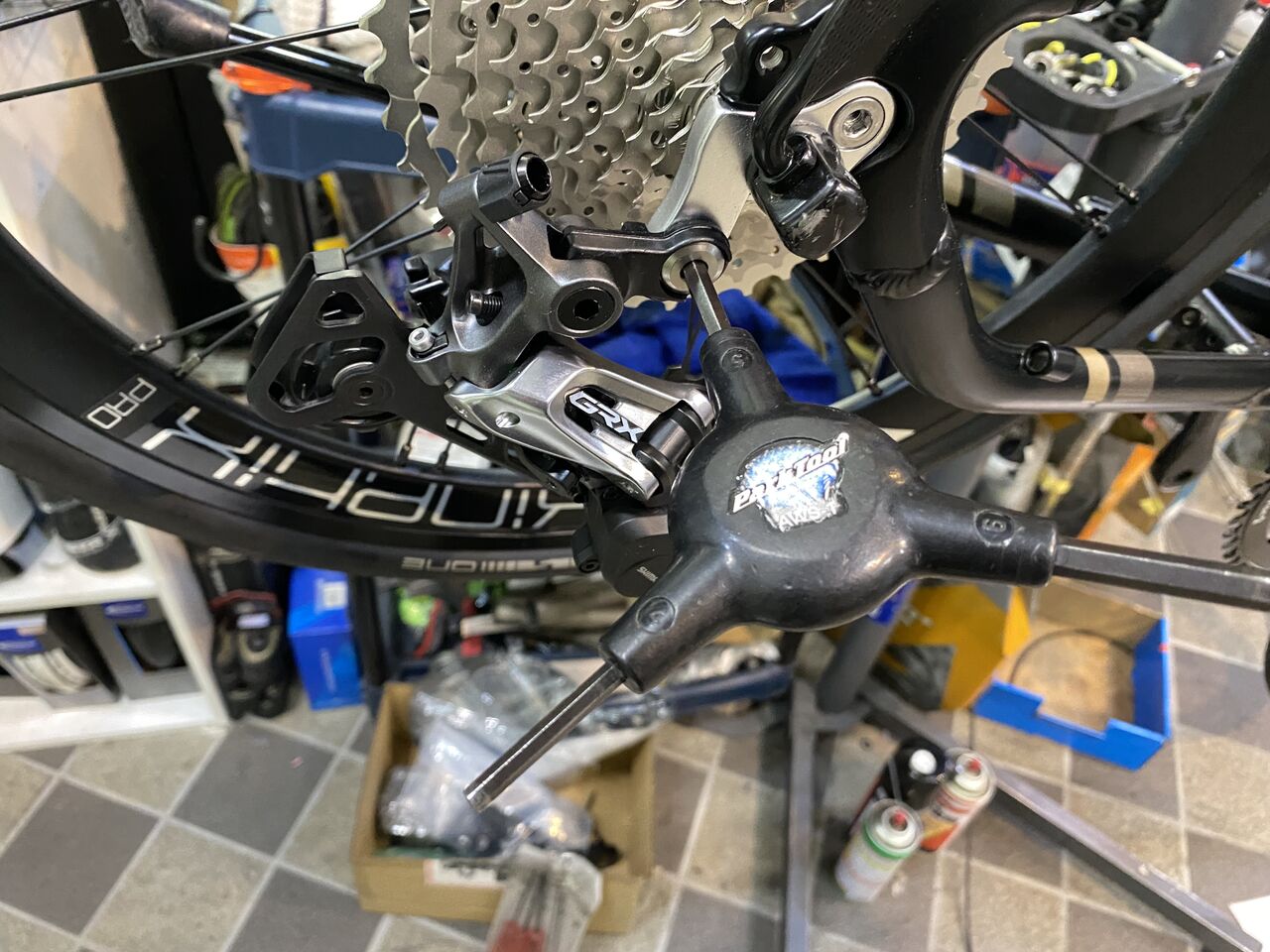

エンドアジャストボルトで予め制御しておこう。



IMG_9928
この位離れてれば大丈夫だ。



IMG_9929

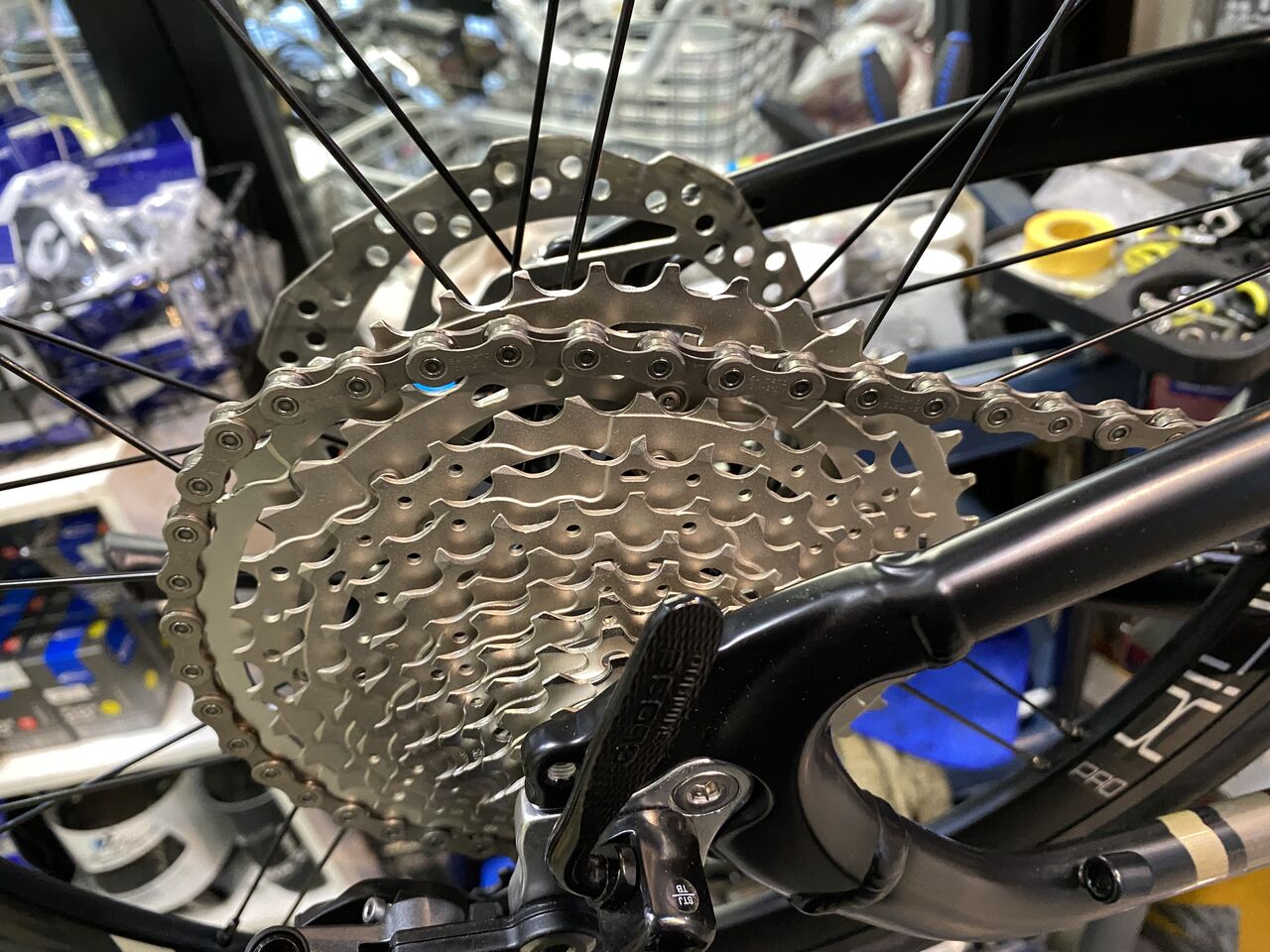

チェーンをディレイラーを通さずに最大スプロケットに掛けてみる。



IMG_9930
やっぱ116リンクじゃ足りなかったか。シマノの推奨では、4〜6リンク加えた長さ。



IMG_9931

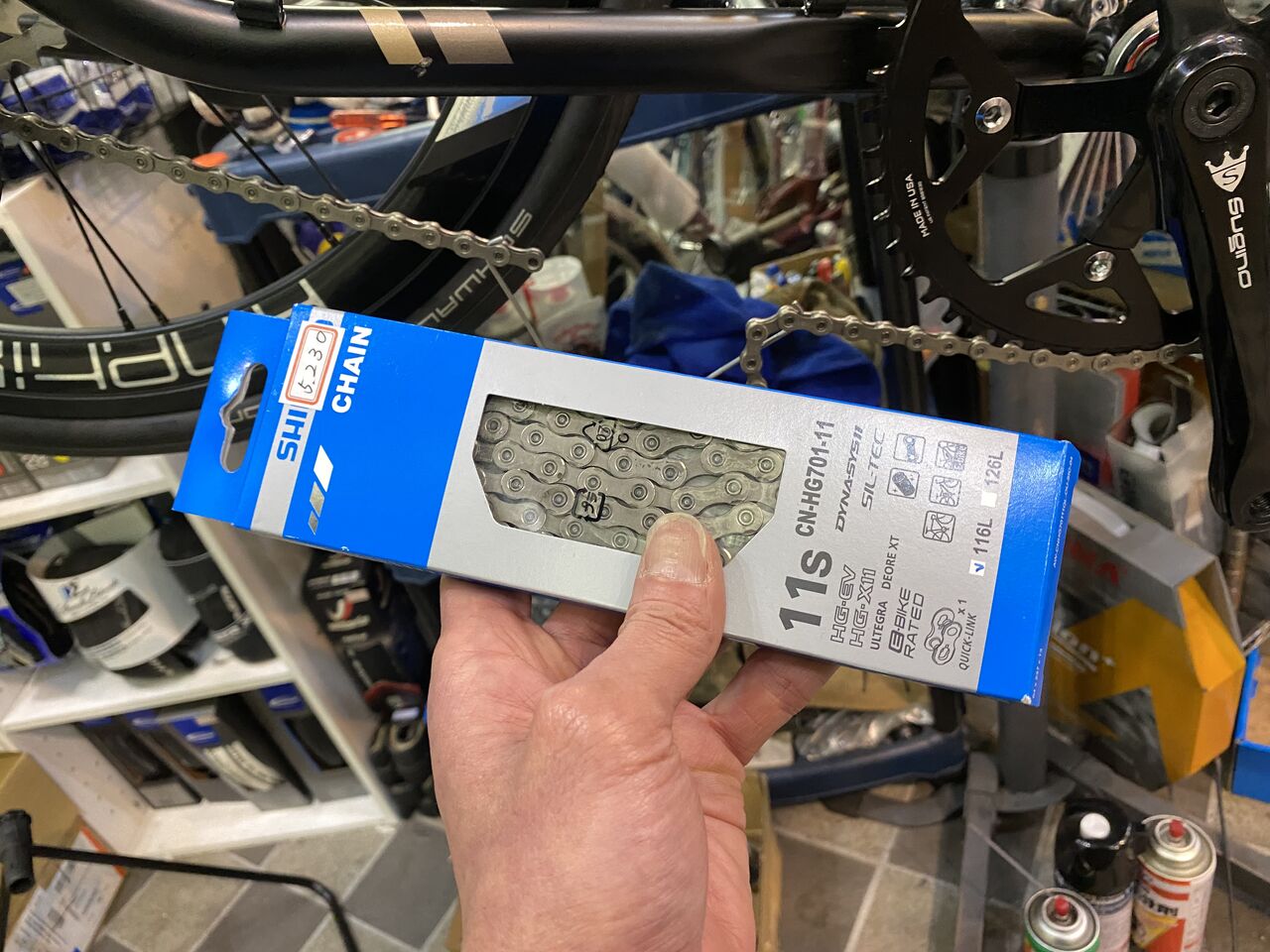

チェーン:CN-HG701 11s 116L クイックリンク 4.758円(税別)
もう1本追加します。


IMG_9935

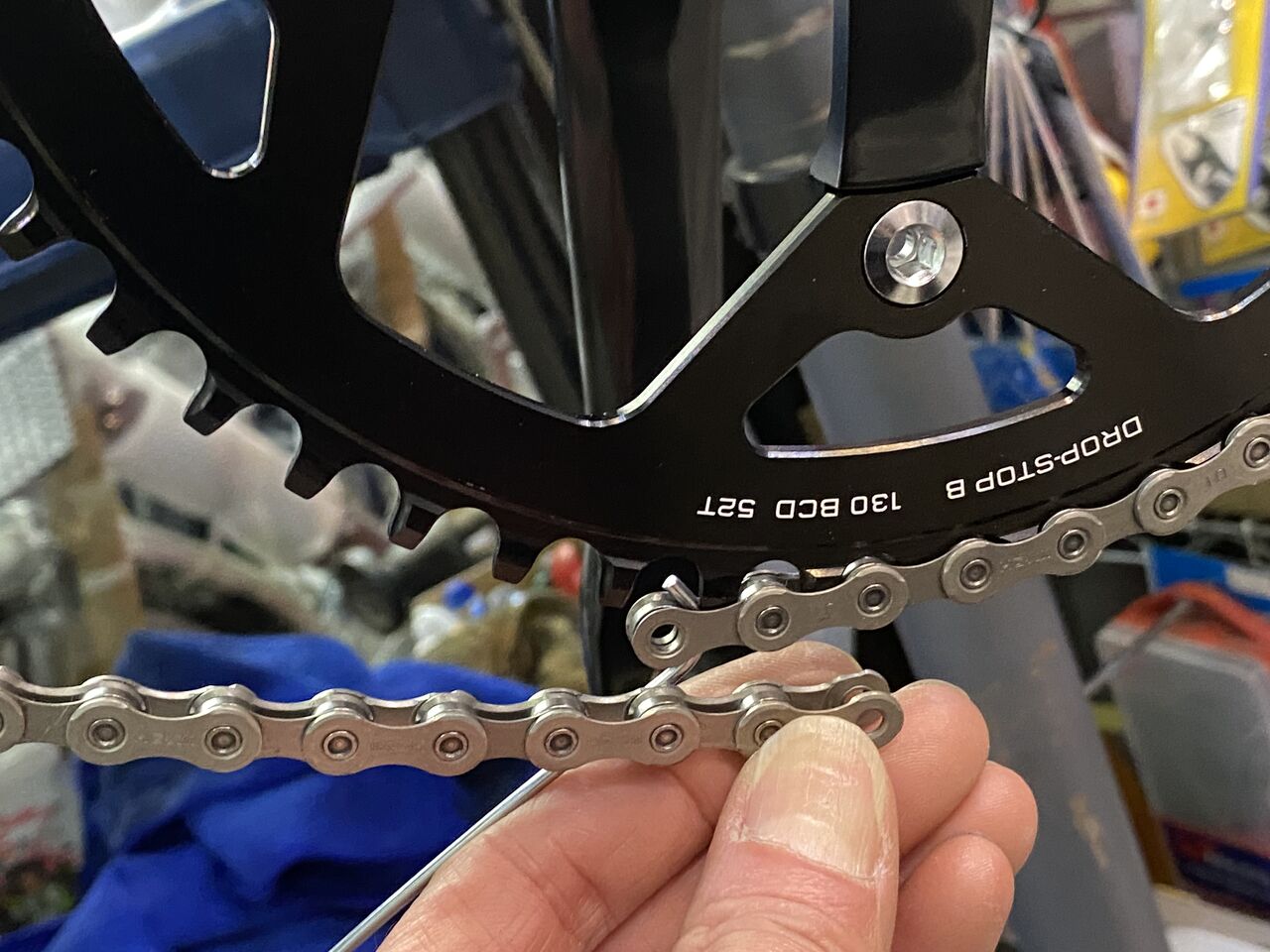

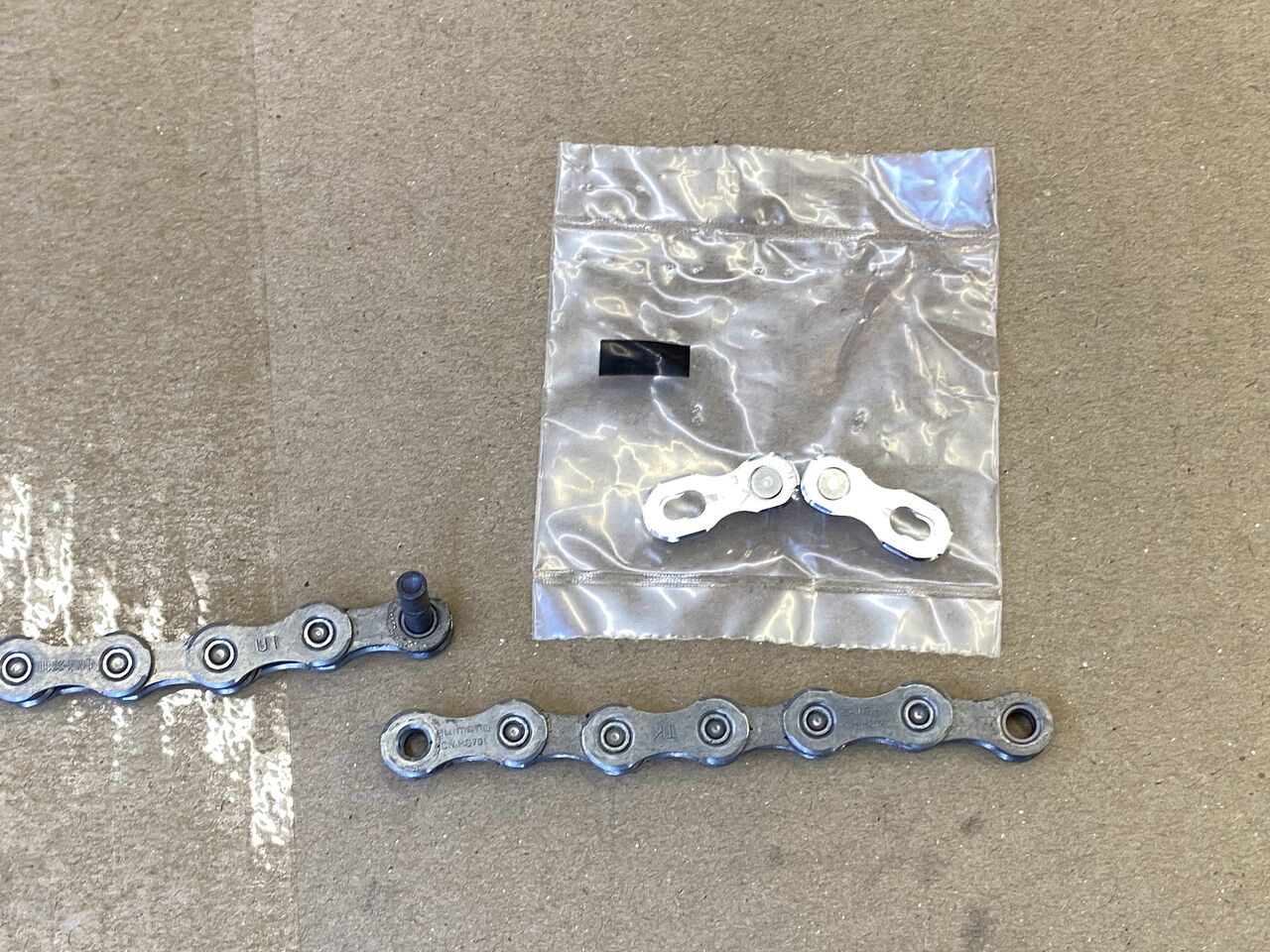

もう1本のチェーンから5リンク切って6リンク目をアンプルピンで繋ぎクイックリンク。



IMG_9936
6リンクじゃ多かったか。テンションが殆ど掛からない。



IMG_9937
エンドアジャストでテンションを掛ける。



IMG_9938

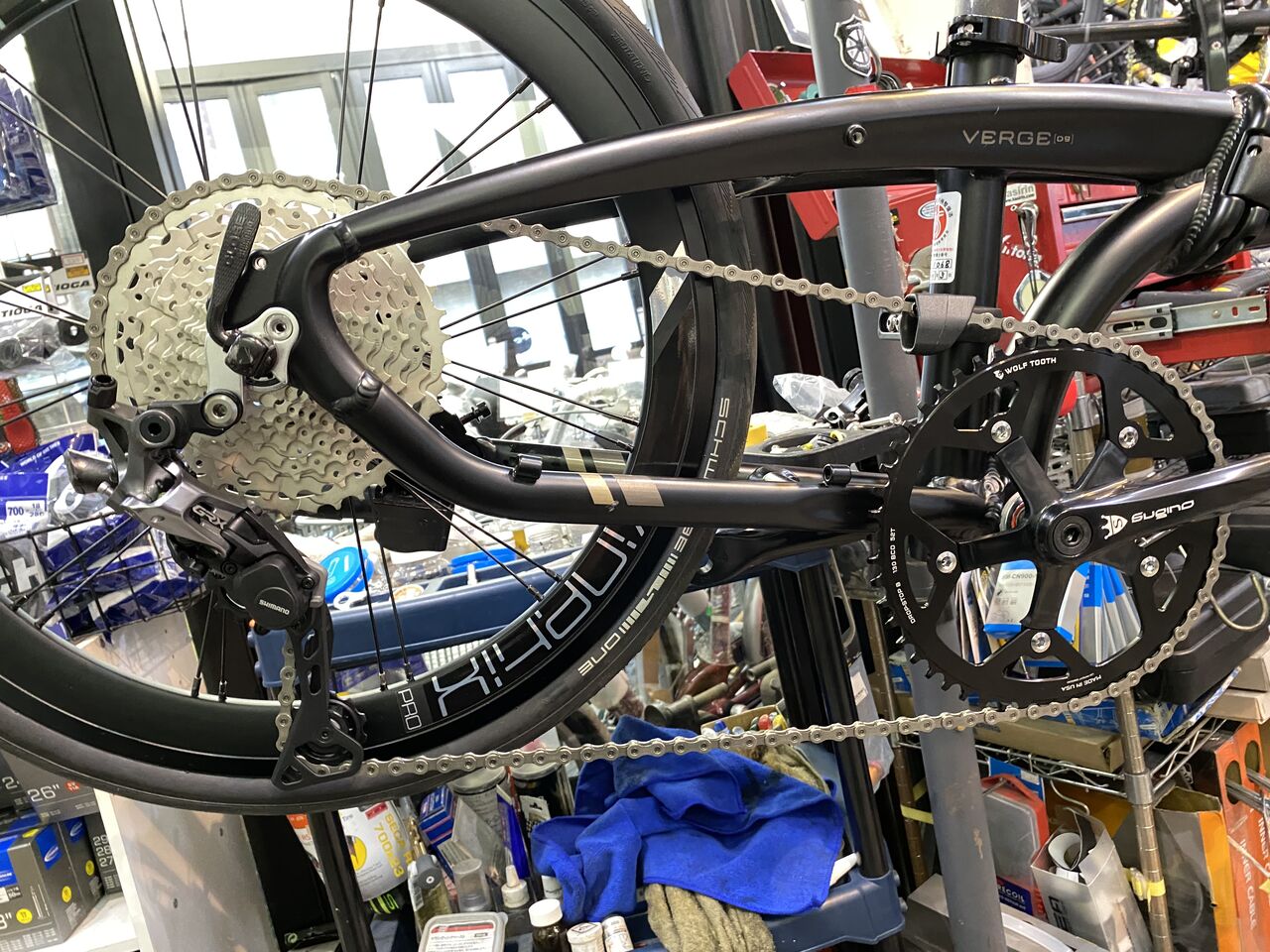

ハンドチェンジでローに入れてみる。やっぱこれチェーン長すぎ。ローでプーリーが真下にきている。



IMG_9941
このチェーンラインではきついだろう。



IMG_9939
逆回転してみよう。おっと流石ナローワイド、外れない。



IMG_9940
でもスプロケットは無理だ。



やっぱボトムブラケットも交換です!

明日につづく、






Verge D9 にグラベルコンポ GRX(その5)【橋輪Blog】

Verge D9 にグラベルコンポ GRX(その5)

さて、ドライブトレーンから組んで行くべきか、ブレーキラインか迷うが、何時も通りドライブトレーンから組んで行く。クランク交換でチェーンラインが大きく変わっているのも心配だし、ブレーキホースの製作にちょっとビビってるってのもある。


IMG_9904
右 STI レバー:Shimano GRX ST-RX600 11s  22.390円(税別)



IMG_9905
持ち上げるとズッシリとくる重量は、305g。



IMG_9906
このシールプラグを抜いてホースを繋ぐのね。



IMG_9913
ここがリカバリタンクのダイヤフラム。




IMG_9907
左 ブレーキレバー:Shimano GRX BL-RX600  20.075円(税別)
こちらグラベルならではのフロントシングル用で変速機能はない。上位モデルの800シリーズでは、ドロッパーポスト操作機能付きもある。


IMG_9908
リヤディレーラー:Shimano GRX RD-RX812 11s 11-42T  13.319円(税別)



IMG_9909
チェーンスタビライザーの ON / OFF 切替レバー。D9 での使用の際は、ON にすることはないですね。



IMG_9910
チェーン:CN-HG701 11s 116L 3.806円(税別)
クイックリンク:SM-CN900-11  764円(税別)
チェーンは、116リンクのアンプルピンタイプ。本当は、126リンクのクイックリンクが欲しかったんだが、シマノに欠品で入荷予定は、3月29日となっていた。


IMG_9914
ブレーキレバーは、取りあえず仮付け。



IMG_9915
ブレーキホース取付けの際、角度を変える必要がありそうだ。



IMG_9916

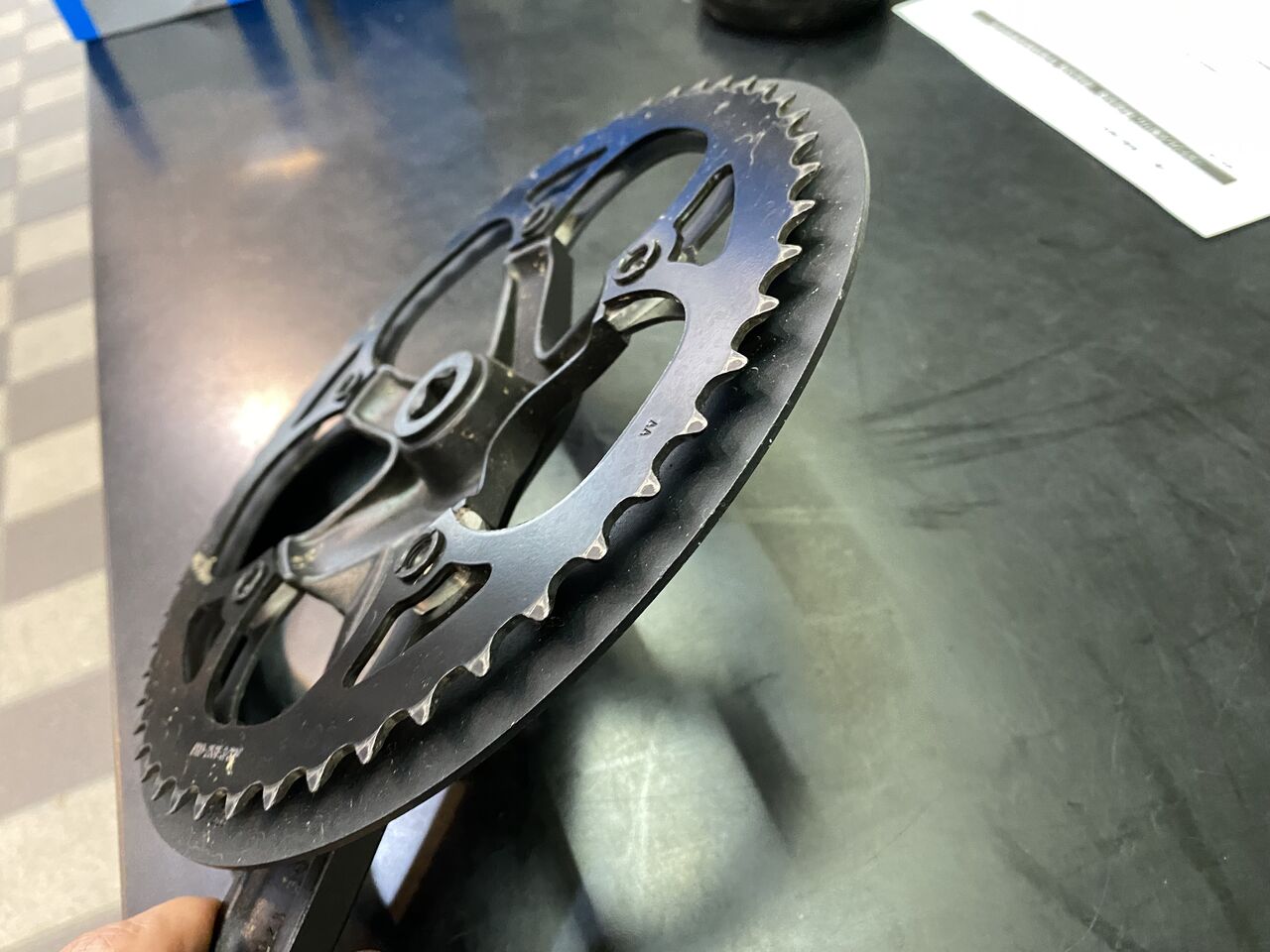

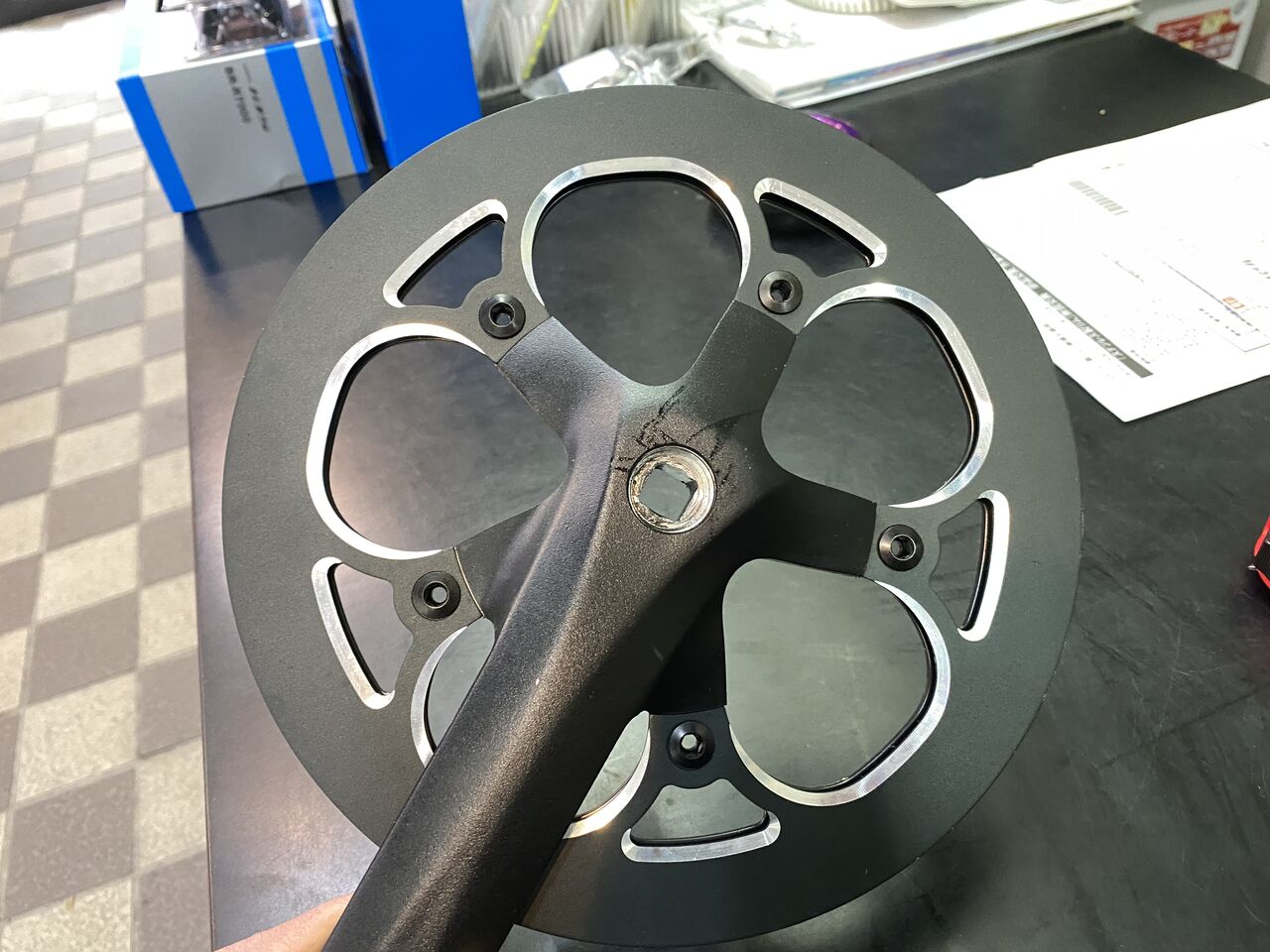

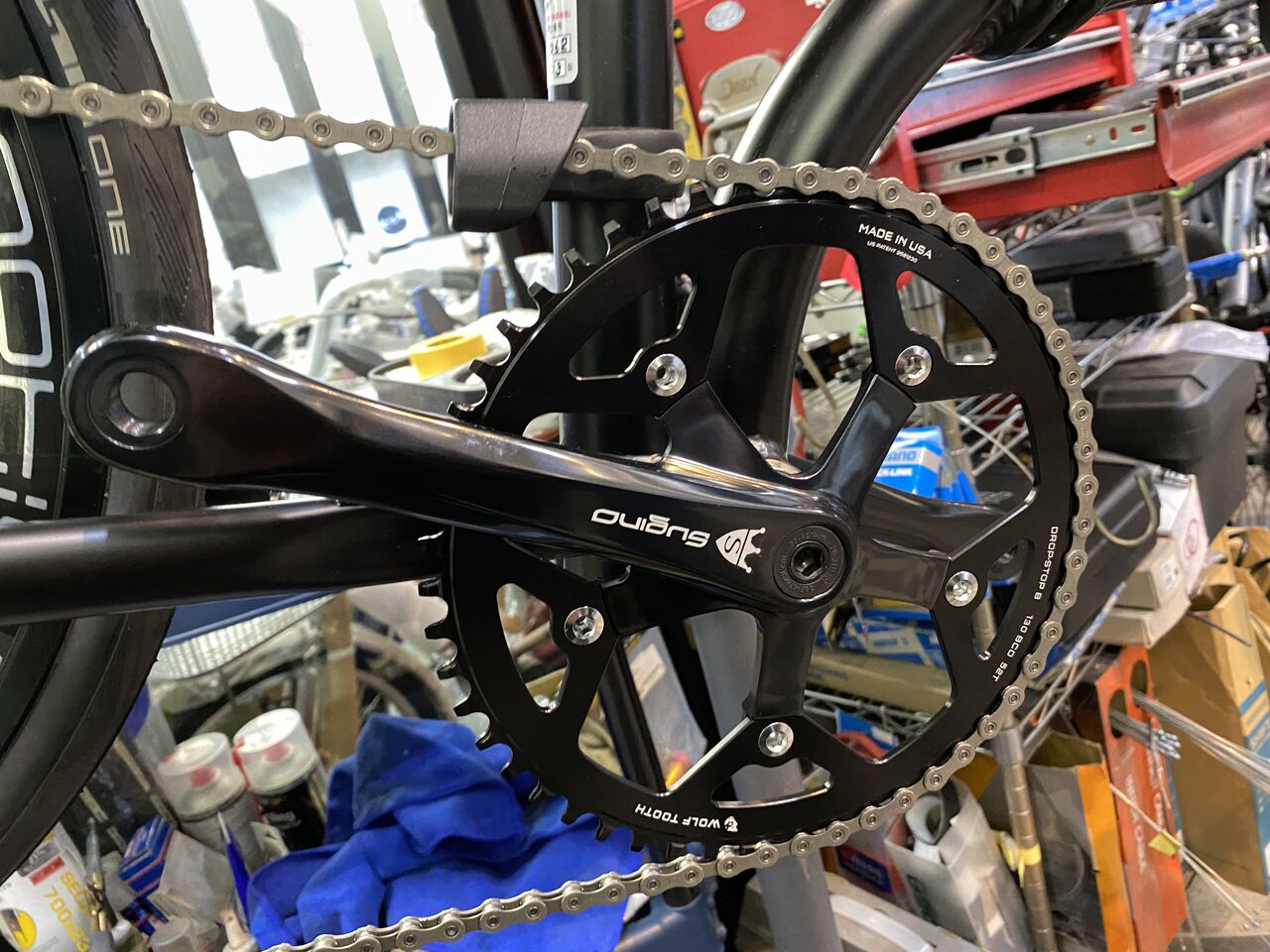

気になるのが、クランク交換で外側に取り付けたチェーンリング。D9 オリジナルクランクセットは、外側がチェーンリングガードで内側がギヤだ。


IMG_9918
チェーンラインは、ほぼ9速まで来てる。これでは、ローがきつすぎるな。



IMG_9917

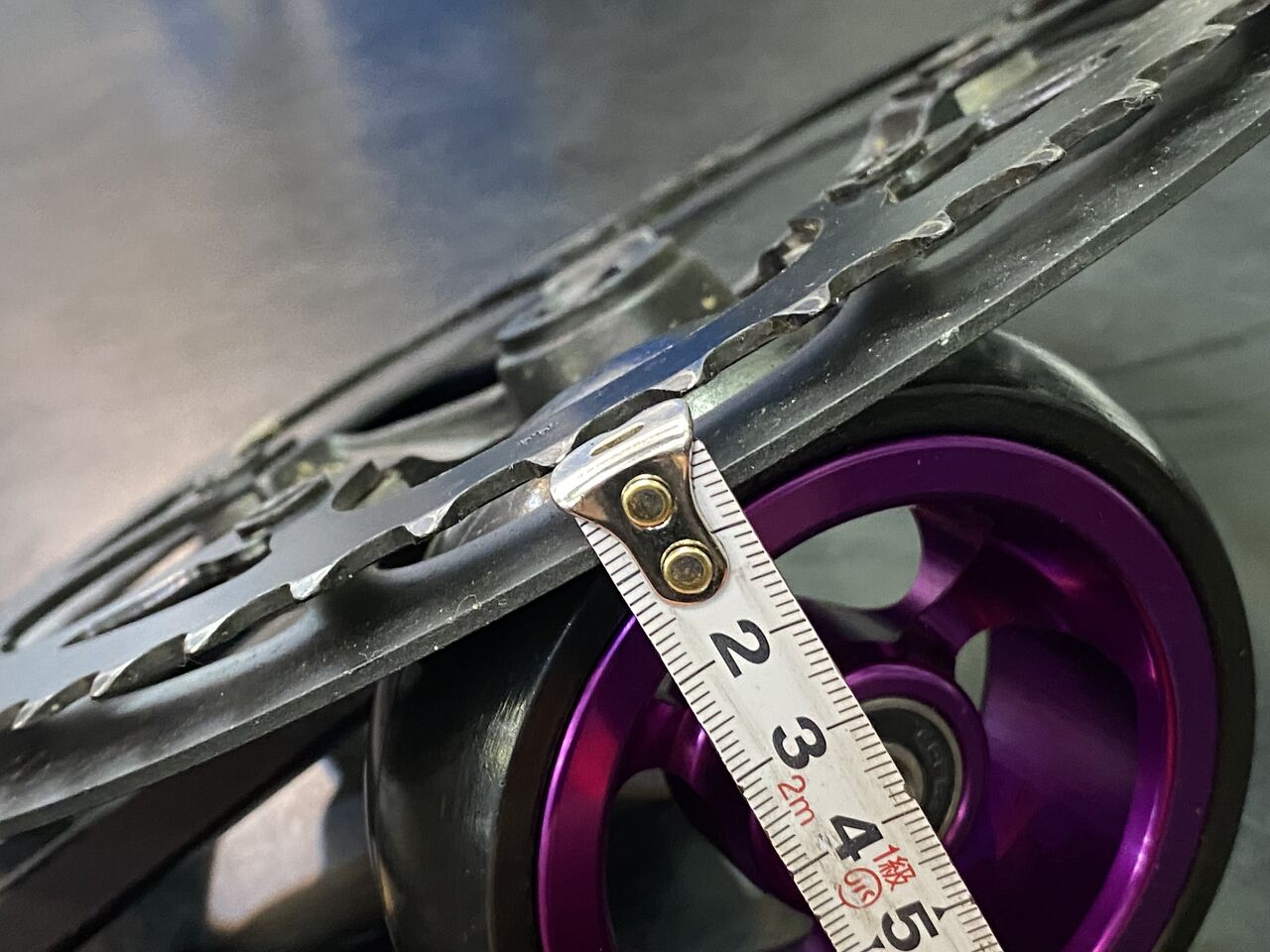

オリジナルより7mm ぐらい外に出た。



これは、軸長の短いボトムブラケットに変える必要が出てくるだろうな。今夜はここまで。

明日につづく、



Verge D9 にグラベルコンポ GRX(その4)【橋輪Blog】

Verge D9 にグラベルコンポ GRX(その4)

IMG_9888

未知のグラベルコンポ Shimano GRX。何となく分かっているのは、シリーズ全てが油圧ブレーキぐらい。ラインナップを見ても全く訳わからないので、クランクセット、ブレーキキャリパー、サブブレーキレバーを除いて自分なりに表にしてみた。品番は、STI(ハイドロリックデュアルコントロールレバー)、FD(フロントディレイラー)、RD(リヤディレーラー)、その RD で動かせる最大ロースプロケット歯数の順で並べた。

すると意外と単純なことが分かった。800シリーズは、11速で機械式と Di2 が選べ、それぞれ2種類のキャパシティーを持つリヤディレーラーが存在する。600シリーズも11速だが、STI しかないので800の FD / RD と組み合わせて使うみたい。では、同じ11速 STI で800と600は、何が違うかっていうと例えば、ロードコンポの DURA-ACE / ULTEGRA 的なグレードの差みたい。そして400シリーズは、独立した10速コンポーネントだ。

今回最大スプロケット歯数42T が、絶対条件なので
● のパーツをチョイスした。

            GRX

 STI                      FD                        RD         最大ローギヤ

800 シリーズ(11 Speed)
ST-RX815 Di2    FD-RX815 Di2    RD-RX815 Di2    34T
                                                       RD-RX817 Di2   42T
ST-RX810          FD-RX810           RD-RX810          34T
                                                       RD-RX812          42T●


600 シリーズ(11 Speed)
ST-RX600●            ----------              ----------                 ----


400 シリーズ(10 Speed)
ST-RX400          FD-RX400            RD-RX400         36T



スクリーンショット (59)
後はスプロケットだが、GRX にスプロケットのラインナップはなかったので、グラベルリヤ駆動系の互換チャートを見てみた。



スクリーンショット (59) - コピー
拡大すると、1×11 に 42T まで使える RD-RX812 が出てきた。その右のスプロケットを見ると CS-M8000-11、CS-M7000-11、CS-M5100-11 とある。8000、7000 の 11-42T は、シマノに欠品中だったので、在庫のあるCS-M5100-11 11-42T しか選択肢はなかったってとこ。



1

最後にもう一つ。D9 オリジナルのブレーキキャリパー BR-M315 は、MTB コンポのため GRX と互換性がない。今度は、油圧システムグラベル互換チャートを見る。



2
左の ST-RX600 から右のブレーキキャリパー。赤のアンダーラインの BR-RS785 のみポストマウントで、その他は全てフラットマウント。こちらも BR-RS785 のみの選択肢となる。



GRX 何となくお判りいただけたでしょうか。また勉強しちったな。

明日につづく、
