tern Vektron N8 に Kiox ディスプレイを装着する（その2）
スルリと配線だけ入れ替えようと思っていましたが甘かったです。モーターユニットを下ろす事を決意しました。
モーターユニットは、3本のボルトでフレームにマウントされていますが、カバーが邪魔で1本外せません。

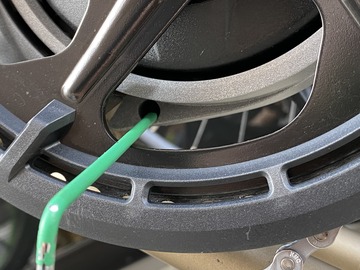

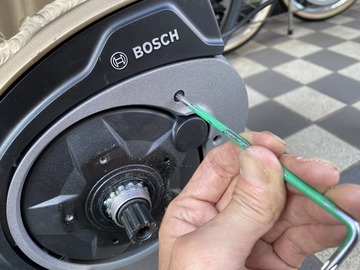

ここにスクリュー1本あります。

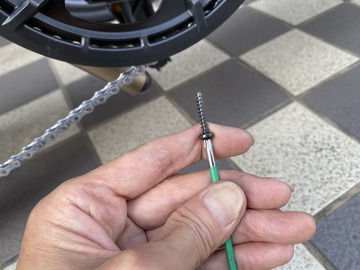

左のカバーの2本もそうですが、相手の樹脂に刺さるタッピングスクリューです。こちらもトルクス頭。
カバーが、外れました。
これで3本のマウントボルトのナットが緩められますが、ボルトを向こう側に抜くことが出来ません。

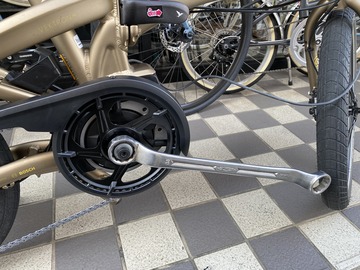

右クランクアームのフィキシングボルトを緩め、

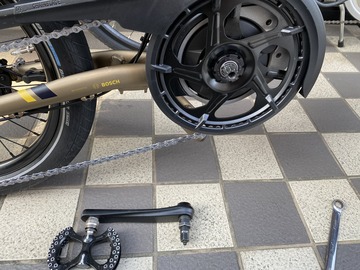

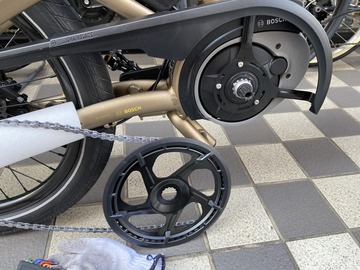

クランクアームを外します。

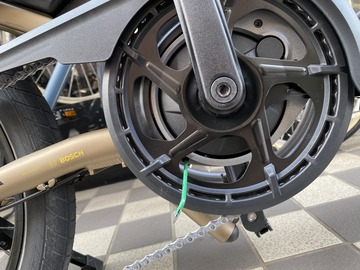

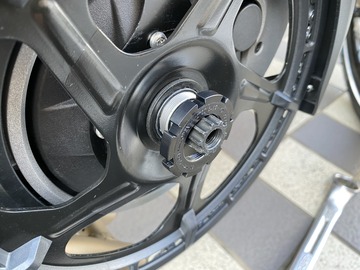

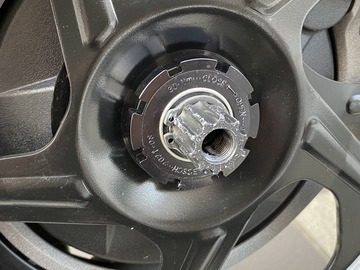

次にチェーンリングをクランクシャフトに固定する特殊ナット。これ逆ネジです。

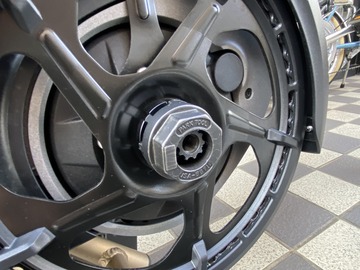

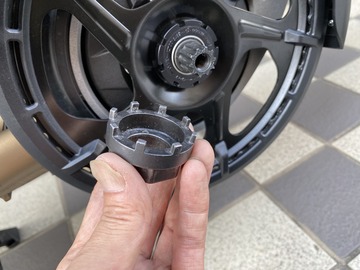

このナットを回すには、SST が必要。

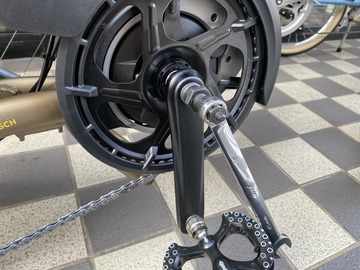

このままだと100％ズッコケますので、

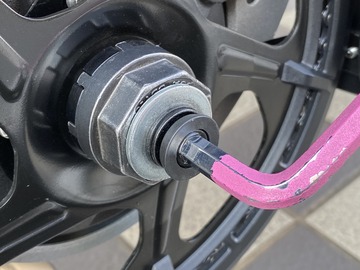

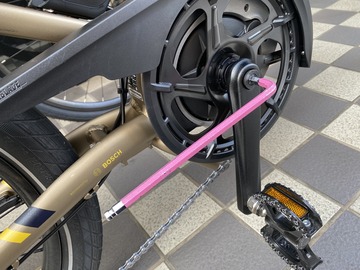

ワッシャーとフィキシングボルトで固定。

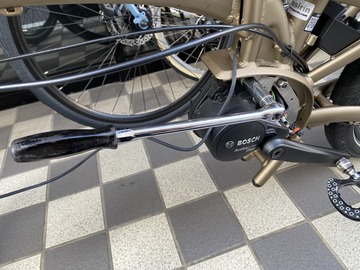

メガネレンチは、36です。
外れました。

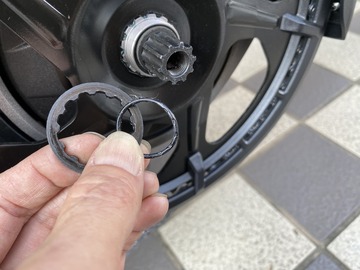

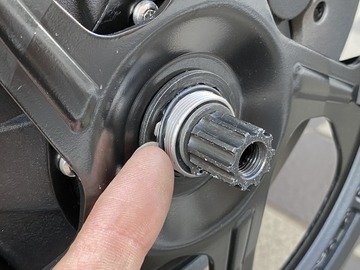

奥に O リングと、
スプラインワッシャーがあります。

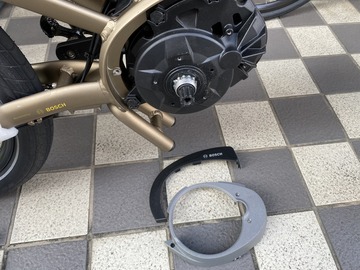

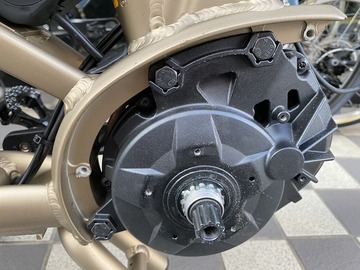

ようやく右カバーが外れました。
これでやっとボルトが抜けます。
ナットを外して、

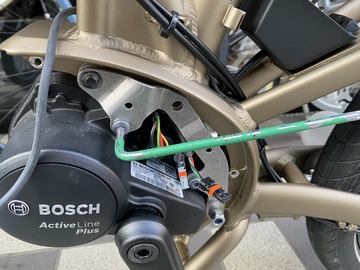

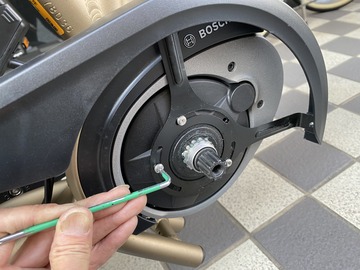

2本のトルクスも緩めます。

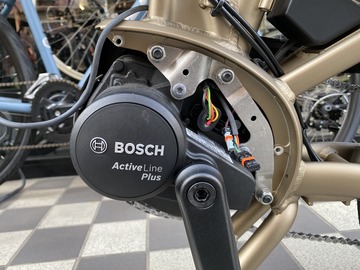

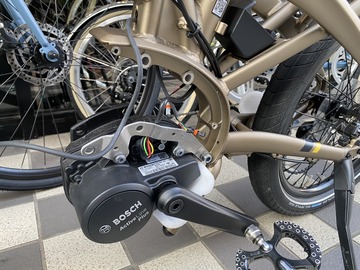

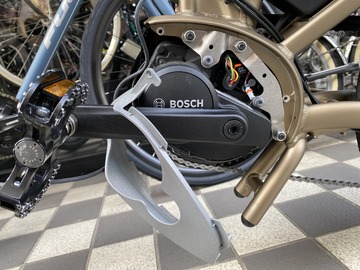

一番後ろのボルトだけ残してこの状態。

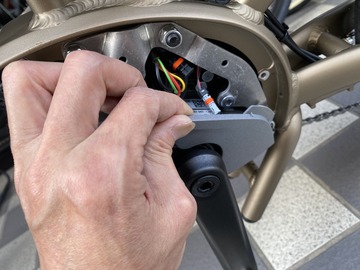

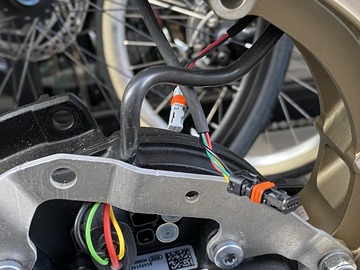

やはりバッテリー配線の下敷きになってました。

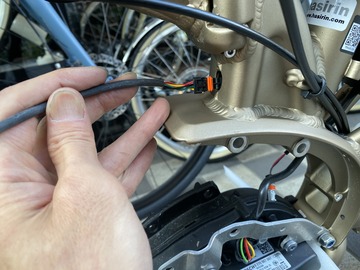

やっとディスプレーの配線が抜けました。今夜はここまで。
明日につづく、
