tern Vektron N8 に Kiox ディスプレイを装着する
BOSCH Kiox BES2 32.800円（税別）
SP CONNECT UNIVERSAL BIKE MOUNT 4.400円（税別）
今回は、tern Vektron N8 を購入されたお客様よりディスプレーを標準の Purion（プューリオン）から 小型多機能ディスプレーの Kiox（キオックス）にアップデートしたいとのリクエストです。Kiox は、現在3種類あり Vektron S10 / N8 に適合するのは、BES2 のみで、300 / 500 は対応していません。「組付け工賃は、いか程ですか？」と聞かれましたが、「やってみないと分かりません」と答えておいた。それでは早速作業に取り掛かりましょう。

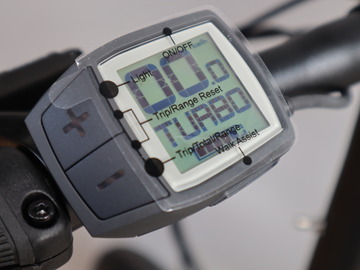

オリジナルのディスプレーは、Purion。
モーターユニットは、勿論 BOSCH。
こちらのカバーを開ければ、コネクターが見えるはず。
カバー取付スクリューは、トルクス頭です。
配線が見えました。
コネクターは、左の大きいのがバッテリーで、その右の4本線が本題のディスプレー、その下の黒赤2本線がスピードセンサーです。一番右のの丸いグロメットは、S10 の場合のフロント、リヤライトです。
上から覆いかぶさっているスピードセンサーのコネクターを先に抜かなければ外せません。
グレーの2本ピンがスピードセンサーで黒の4本線がディスプレーですから間違いようがありません。
ディスプレーの配線は、フレームヒンジ下の小さな穴から挿入されています。
末端同士は、スルスルと行き来できますが、
バッテリーから来る太い配線の下にあり、配線部分は動けますが、
コネクターは、絶対に通れません。どうやら配線が腸ねん転を起こしているようです。
カテーテル手術で行けると見てましたが、無理でした。開腹手術に切り替えます。
次回につづく、
