KIMORI COLOSSUS ディスク計画（その22）
昨日のマウントアダプター SM-MA90-F140P/S をシマノに発注する。ウェブ発注システム「SIPS」が新しくなったので、ちょっと戸惑いながら検索するも一向に出てこない。シマノに電話して聞いてみるとそんな品番は、存在しないという。「シマノは作ってないんだ」よしシマノ以外で探してみよう。
先ずは、HOPE ってメーカー。ここにもフロント140ってのはないが、F160 と R140 は、同じ括りとなっていた。次に MAGRA。こちらも140用は見当たらないが、F180 と R160 は同じ品番になっていた。シマノは、違うと言っていたが、F160 と R140 は、同じもののようだ。
140mm 用のマウントアダプターが無い。これは困ったぞ！

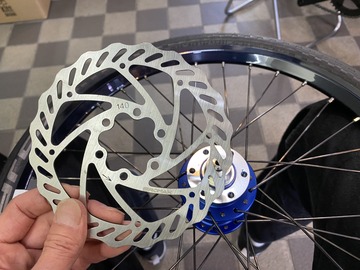

取り合えずリヤから140mm ローターを外す。

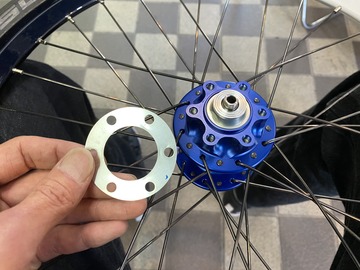

フロントにもシムが入っていたら余計に当たったな。

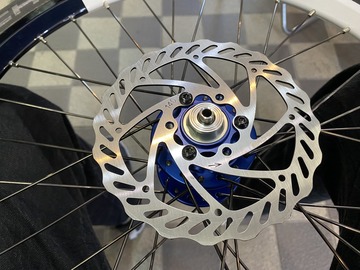

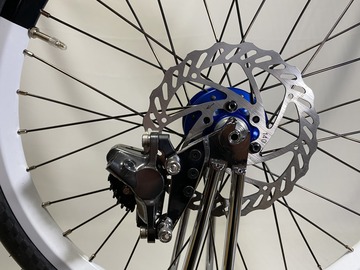

テストなのでボルト3本止でフロントに装着。

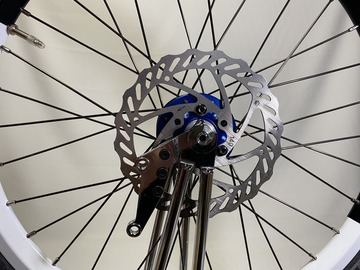

この時点でキャリパーサポートは、明後日を向いてる。

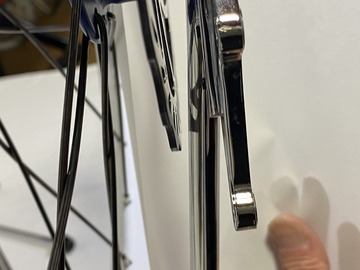

クリアランスは、十分に出たので一安心。

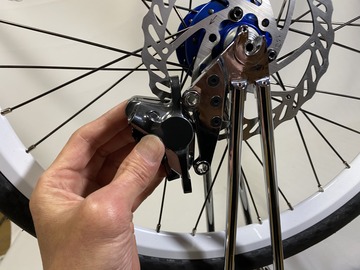

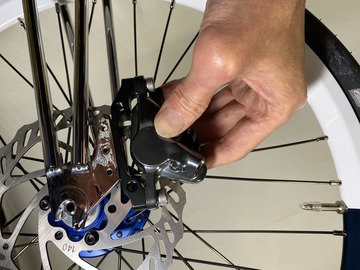

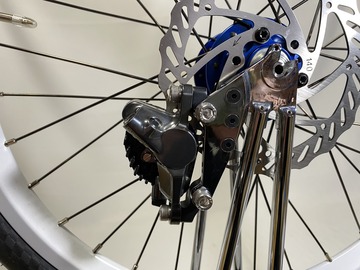

F160 マウントアダプターで正規に付けてみよう。
明後日の方向に来てます。

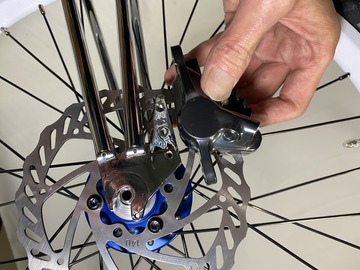

次に F160 をひっくり返してみます。
明々後日まで来てしまいました。

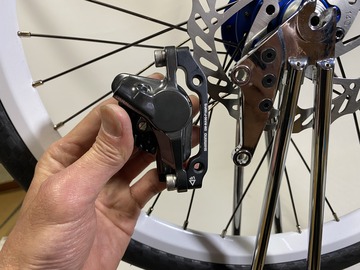

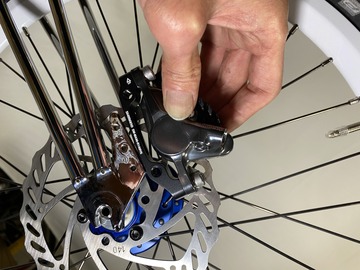

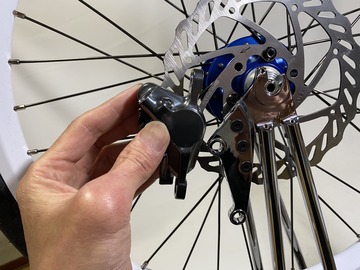

マウントアダプター無しでキャリパーを添えてみます。ピストンの膨らみ部分が、キャリパーサポートに干渉しパットがローターのセンターに来ません。
来るとすれば、ここ。とんでもない大げさなマウントアダプターになりますね。

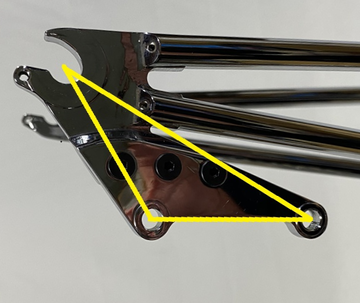

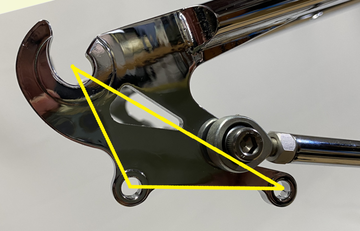

考えてもみなかった三角関係
ハブ軸と二つの取付ボルトの位置関係ってどうなんだろう。形状の違いや縦横では分かりづらいですね。

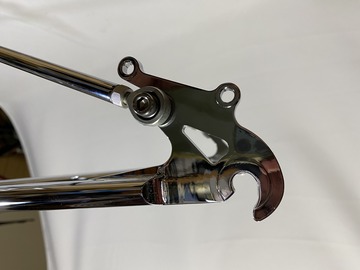

上がフロントで下がリヤ。こうしてみると何かが見えてきた。

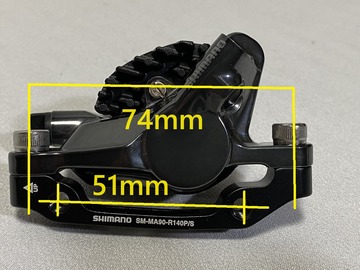

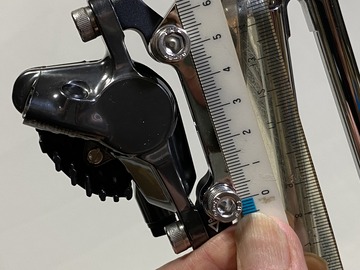

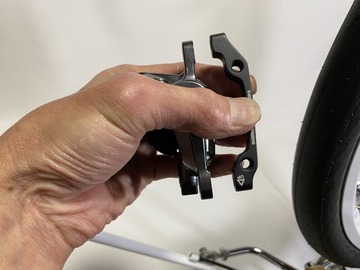

マウントアダプターのピッチは、74 / 51mm と決まっているらしい。
自ずとフォーク側のキャリパーサポートのピッチも 51mm。

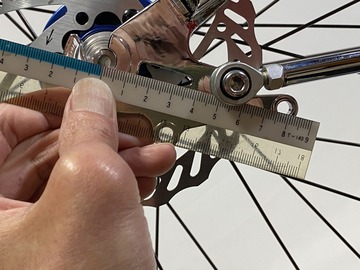

いい加減な測定だが、フロントハブ軸中心から遠い方のボルト穴までのピッチは、87mm。

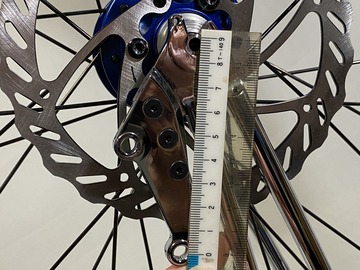

リヤは、77mm。その差10mm。そうかハブ軸中心からの距離だからローター径は、20mm の差。インターナショナルスタンダードってこうゆう規格だったんだ。最初から F140 なんてものは存在してなかったんだ！（この数値は、COLOSSUS DC フレームに限ったことではなく全てのインターナショナルスタンダードフレームで共通）

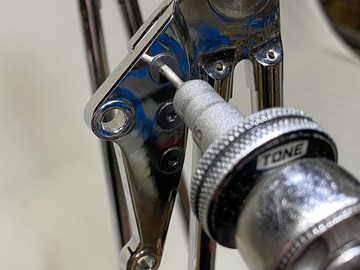

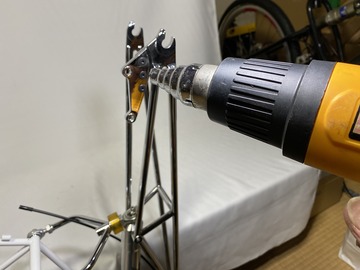

ヒートガンでロックタイトを溶かし、

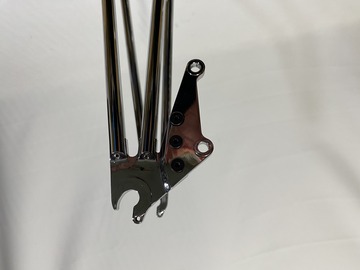

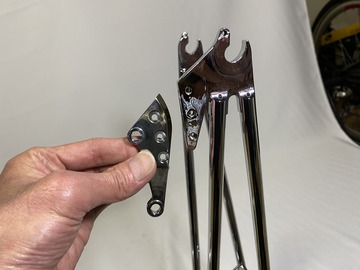

キャリパーサポートを外す。
これ分割式でラッキーだった。

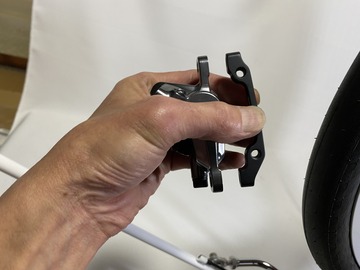

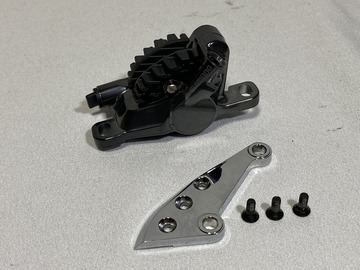

マウントアダプター表だとちときついかな？
裏返しの方が自然か。
もしくは、マウントアダプター無しのダイレクトマウント。
このキャリパーサポート、木森さんに「インターナショナルスタンダード」ならぬ「インターナショナルイレギュラー規格」ってのを作ってもらおう。
次回につづく、
