KIMORI COLOSSUS ディスク計画（その15）

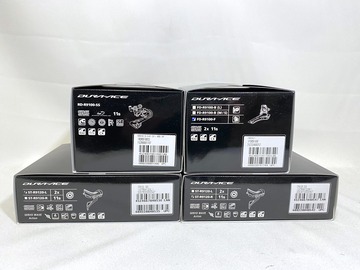

長期欠品中だった左 STI レバー ST-R9120 とリヤディレーラー RD-R9100 も到着した。今回は、ディスク計画故、油圧ブレーキシステムから組んで行こうかと。

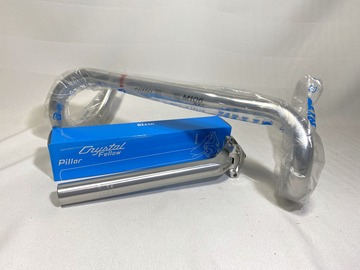

ハンドルバー：NITTO M106 NAS 26Φ SL 380mm 10.400円（税別）
シートポスト：NITTO S65 SL 27.2mm 8.400円（税別）

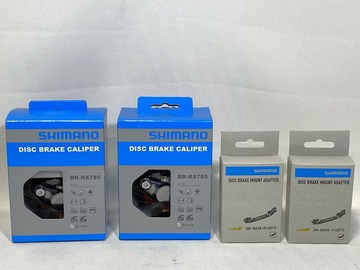

ブレーキキャリパー：Shimano BR-RS785 7.554円（税別）×2
ディスクアダプター：Shimano SM-MA-F160 1.188円（税別）
ディスクアダプター：Shimano SM-MA-R140 1.188円（税別）

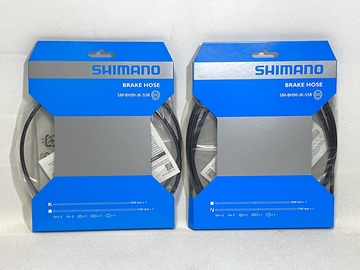

ブレーキホース：Shimano SM-BH990-JK-SSR 1000mm 2.879円（税別）
ブレーキホース：Shimano SM-BH990-JK-SSR 1700mm 3.545円（税別）

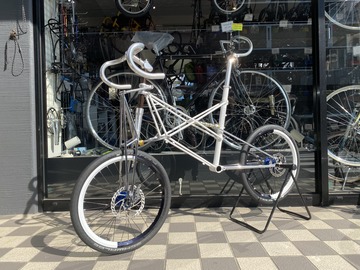

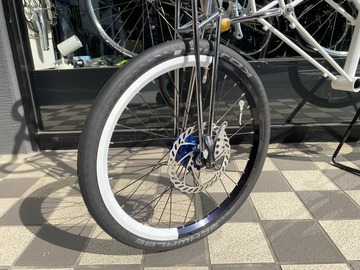

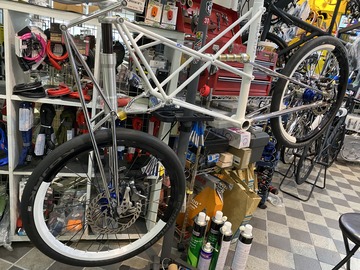

ホイール、ハンドル、シートポストを組んだイメージ。

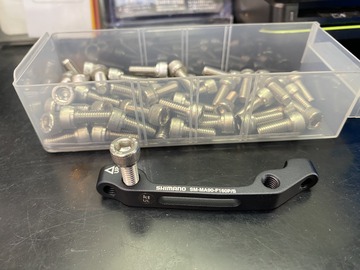

M6 × 15mm のステンボルトで仮組していくが、ローター径フロント160mm リヤ140mm とモーターサイクル風に異形としたことでマウント違いに疑問が湧いた。

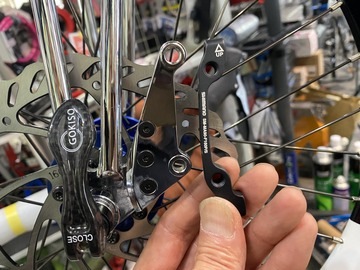

上が、ディスクアダプター SM-MA-F160 で、下が、R140。形成の感じが若干異なるが穴穴間のピッチや高さは同じである。
強いて言えば下の R140 の方が厚みが多い。これって横からキャリパーを見た位置関係は変わらないが、キャリパーがスポーク側に少し近づくことになる。でもキャリパー取付の長穴でキャンセルされる範囲。これ何なんだろう？

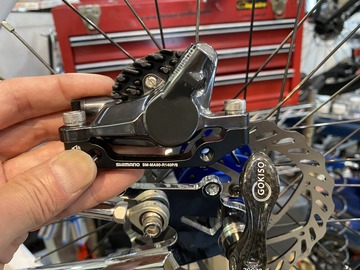

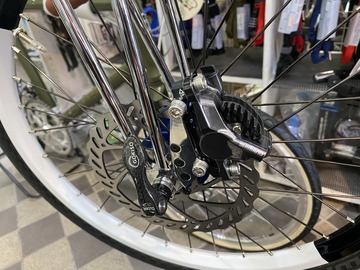

フロント用 F160 は、「UP」とあるので間違えないだろう。
「UP」を裏返したら絶対付かない。
フロントは、これ以外にない。

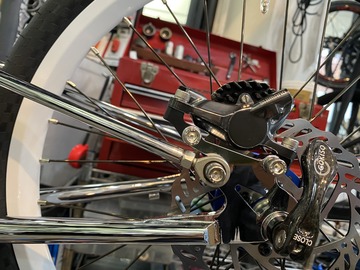

さてリヤ。フロント同様白文字を手前にしたら左が「UP」。
まあアップと言えばアップだが。

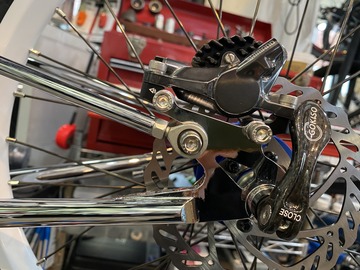

裏返してみる。
こちらもブレーキホースの出口が若干上を向くが違和感ない。さてどっちなんだ？

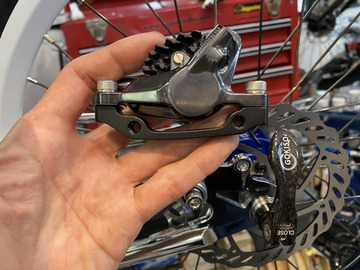

写真2枚並べてみた。スクロールしてみるとピストンの位置がローターの当たり面のほぼ中央にある上に対して、下の裏返しは、上にずれてるようにも見える。

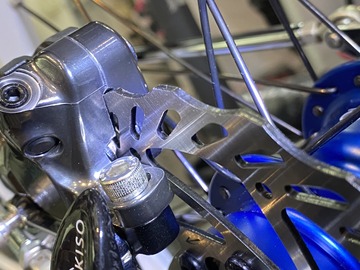

だがこれで分かった。これでは、擦ってはいないもののローターとキャリパーのスリットのクリアランスがギリだ。
白文字を手前にするとこのクリアランスが保たれるこっちが正解。
本日は、キャリパーの取り付けまで。マウントの違いは、月曜シマノに聞いてみよ！
次回につづく、
