MOULTON TSR-9 SP が売れました（その17）

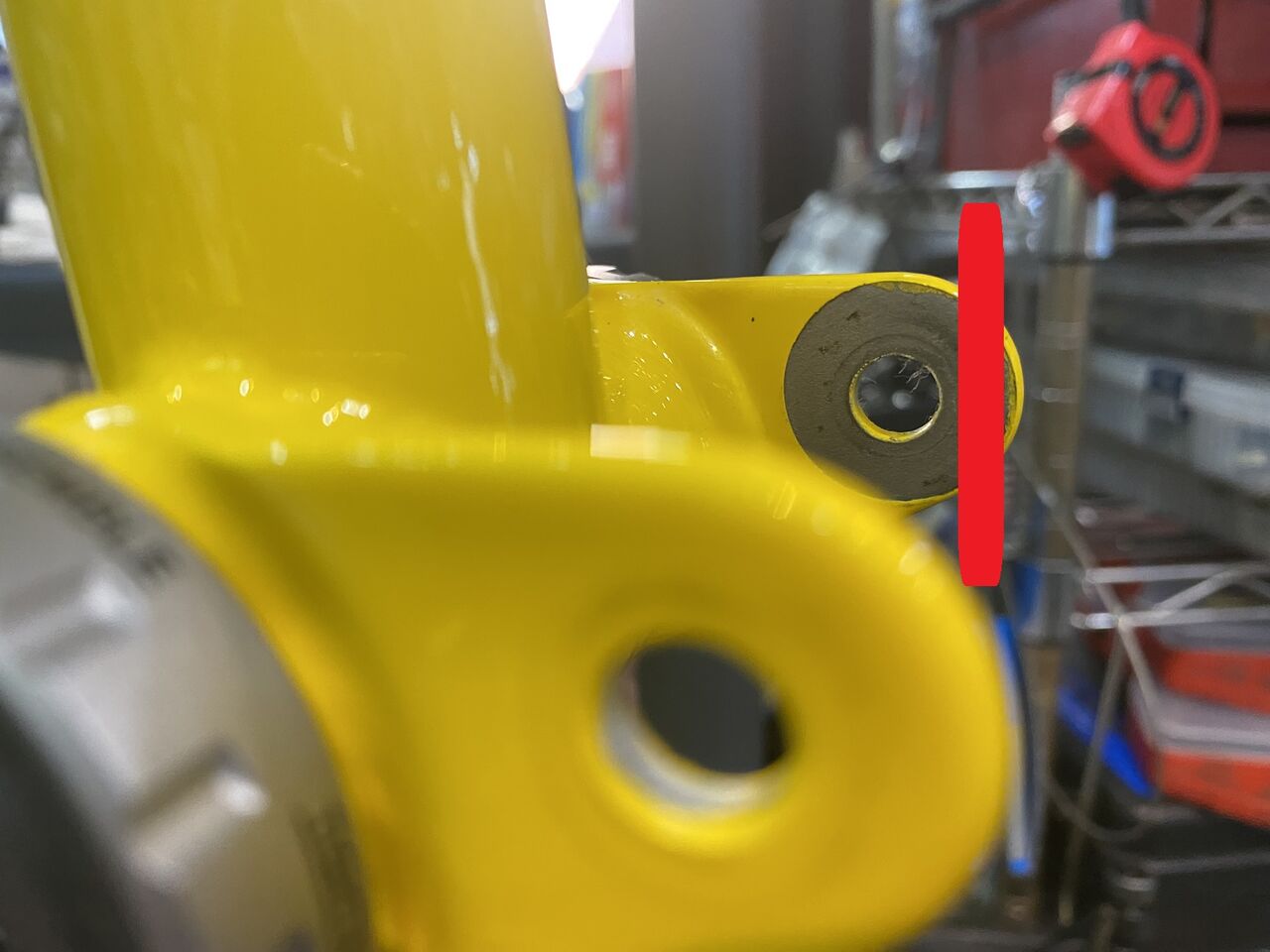

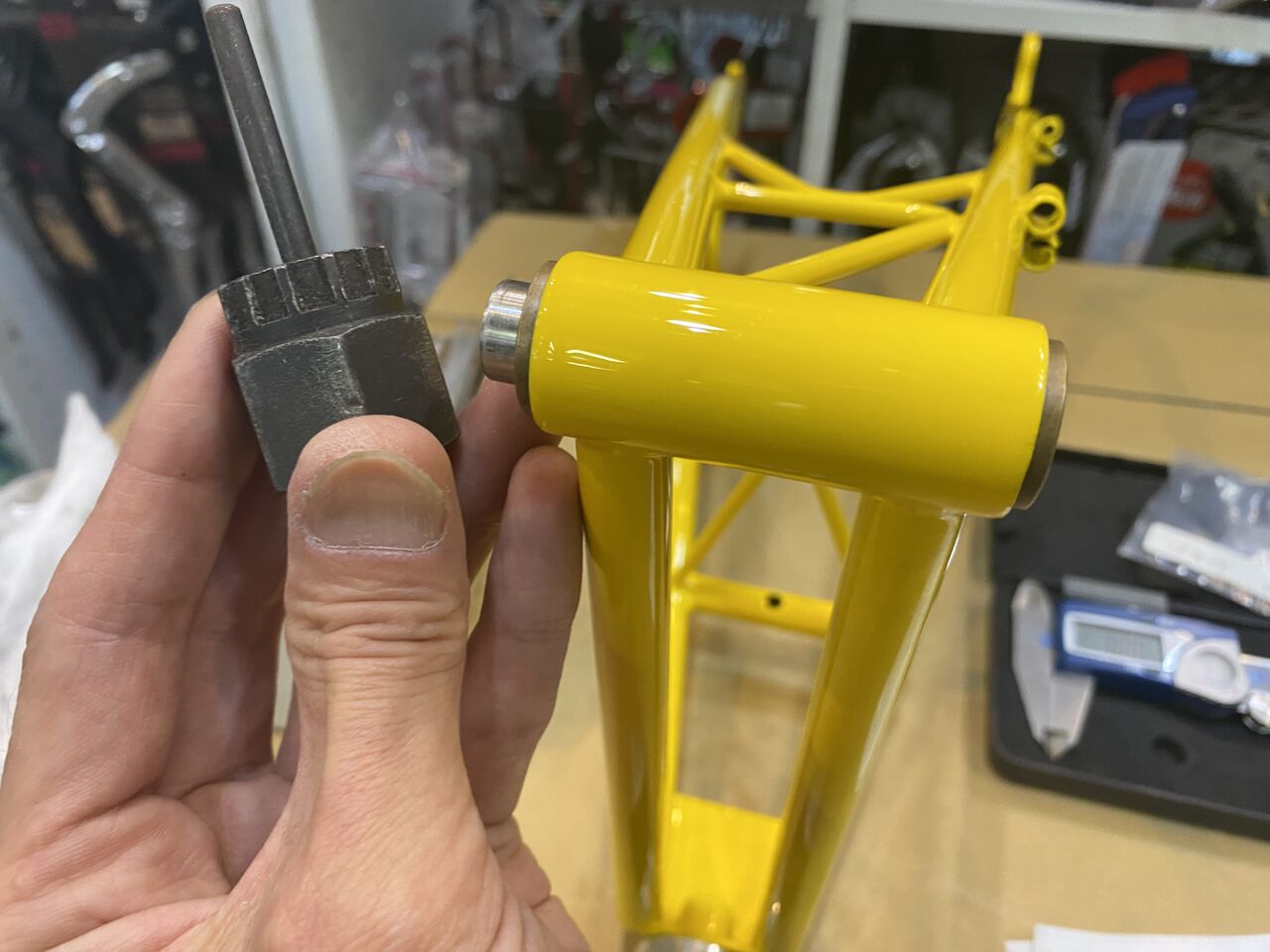

ブラスブッシュの成形が済んだので、シム調整していきます。マスキングの外に塗装が残ってますので赤線の位置で隙間ゲージが使えません。なのでノギスを使って測っていきます。

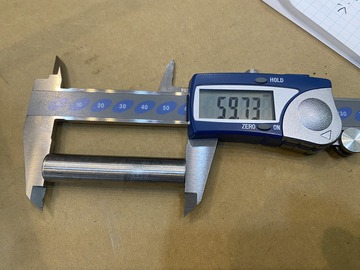

スピンドルの長さが、59.73mm。

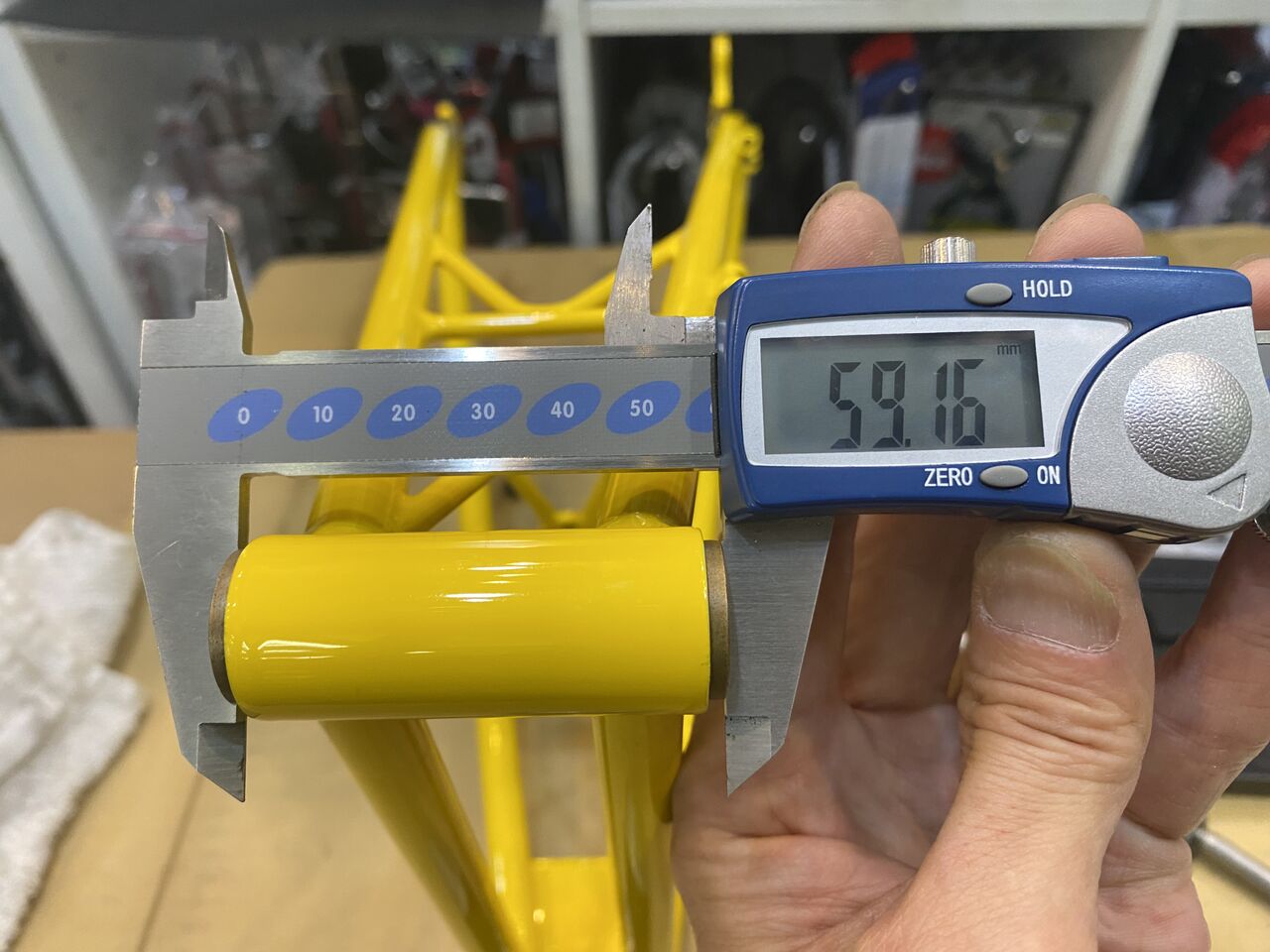

ブッシュ両端が、59.16mm ってことは、その差0.57mm。とりあえず0.5mm で試してみましょう。

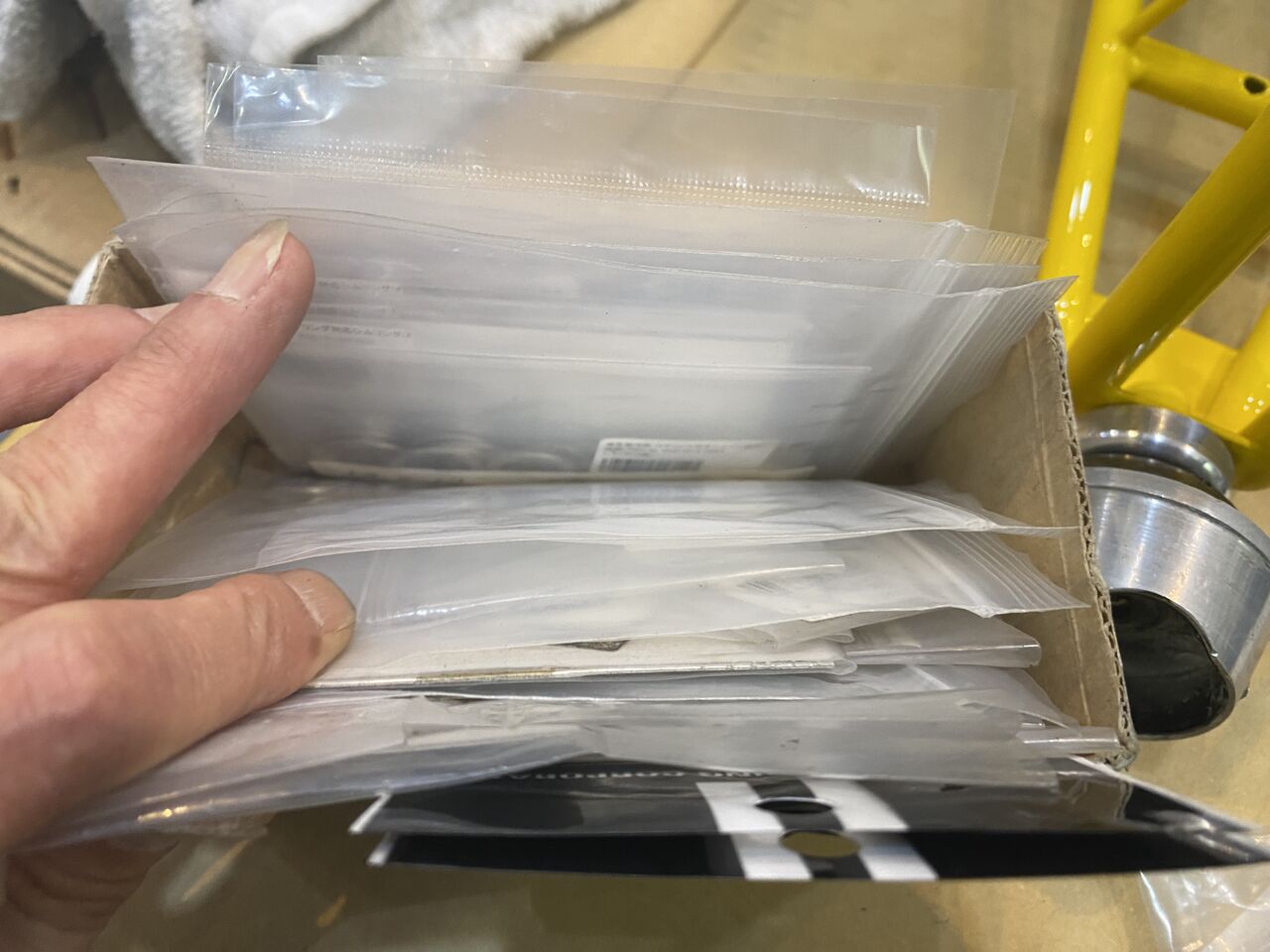

精密シムコレクションから探します。

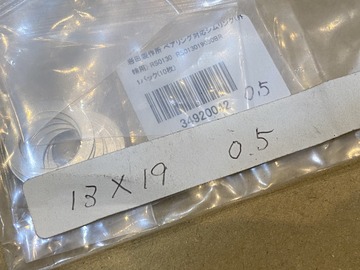

これだ、外径13mm の内径19mm。厚さ0.5mm。

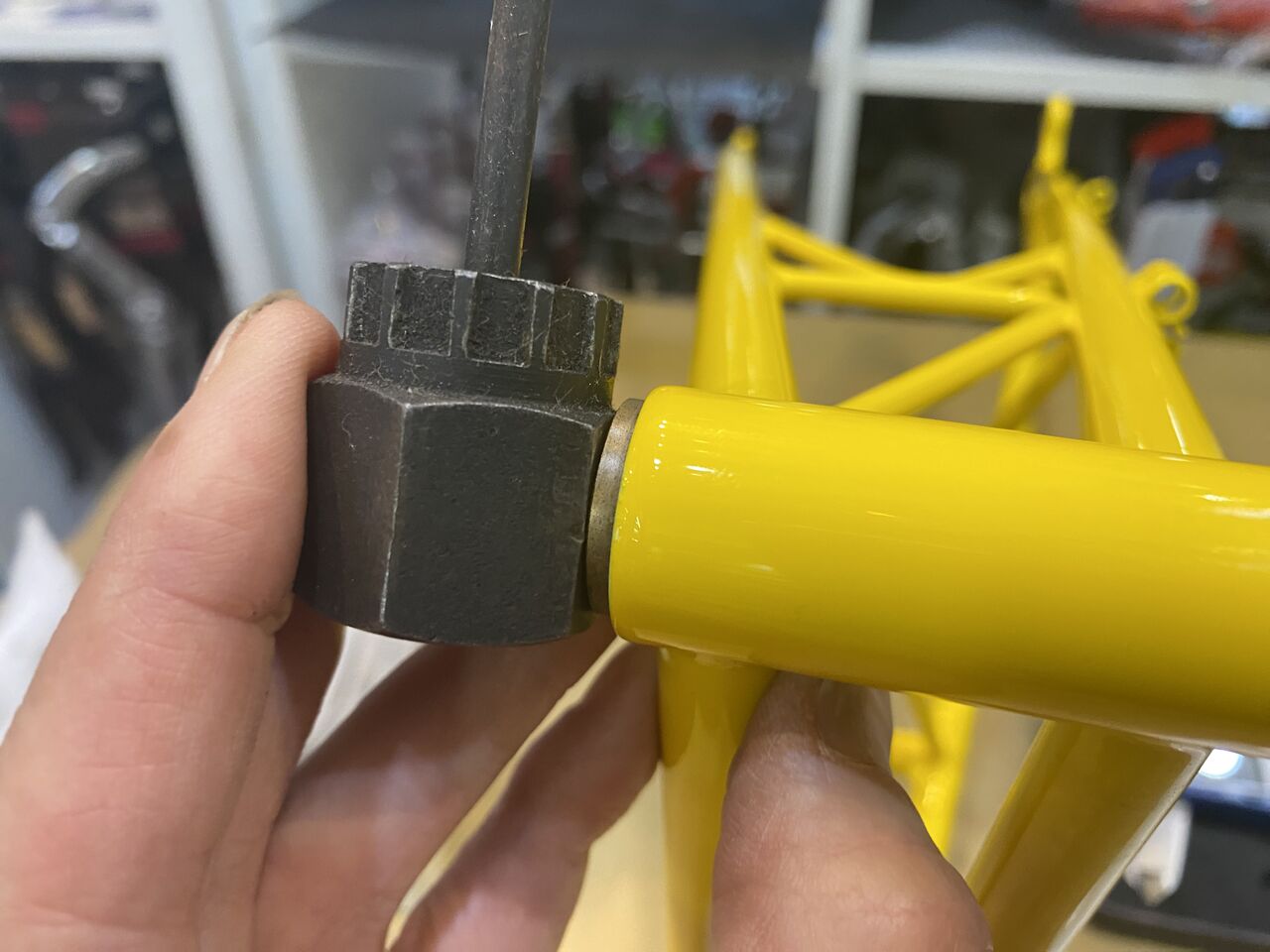

何時もの方法で、

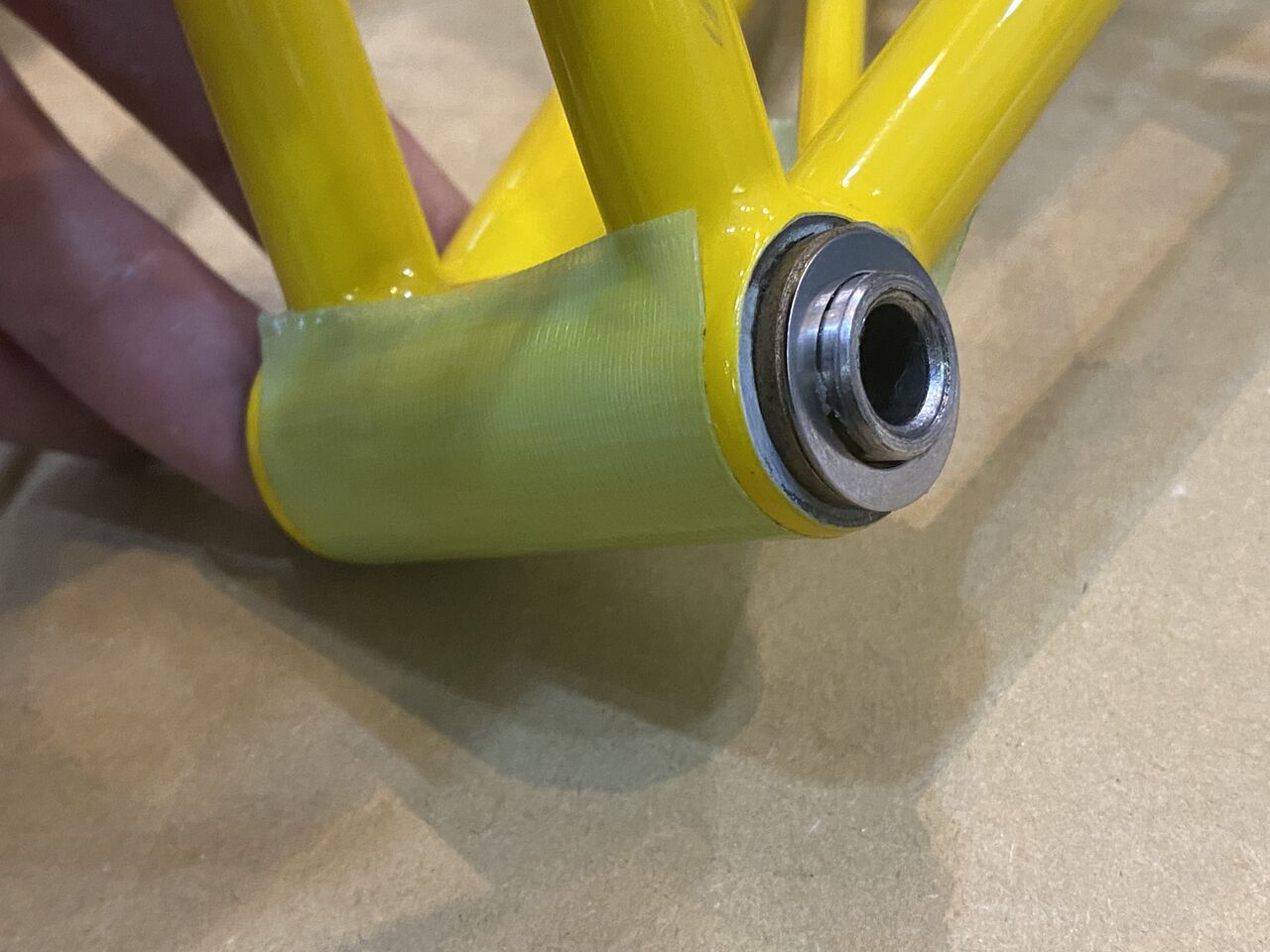

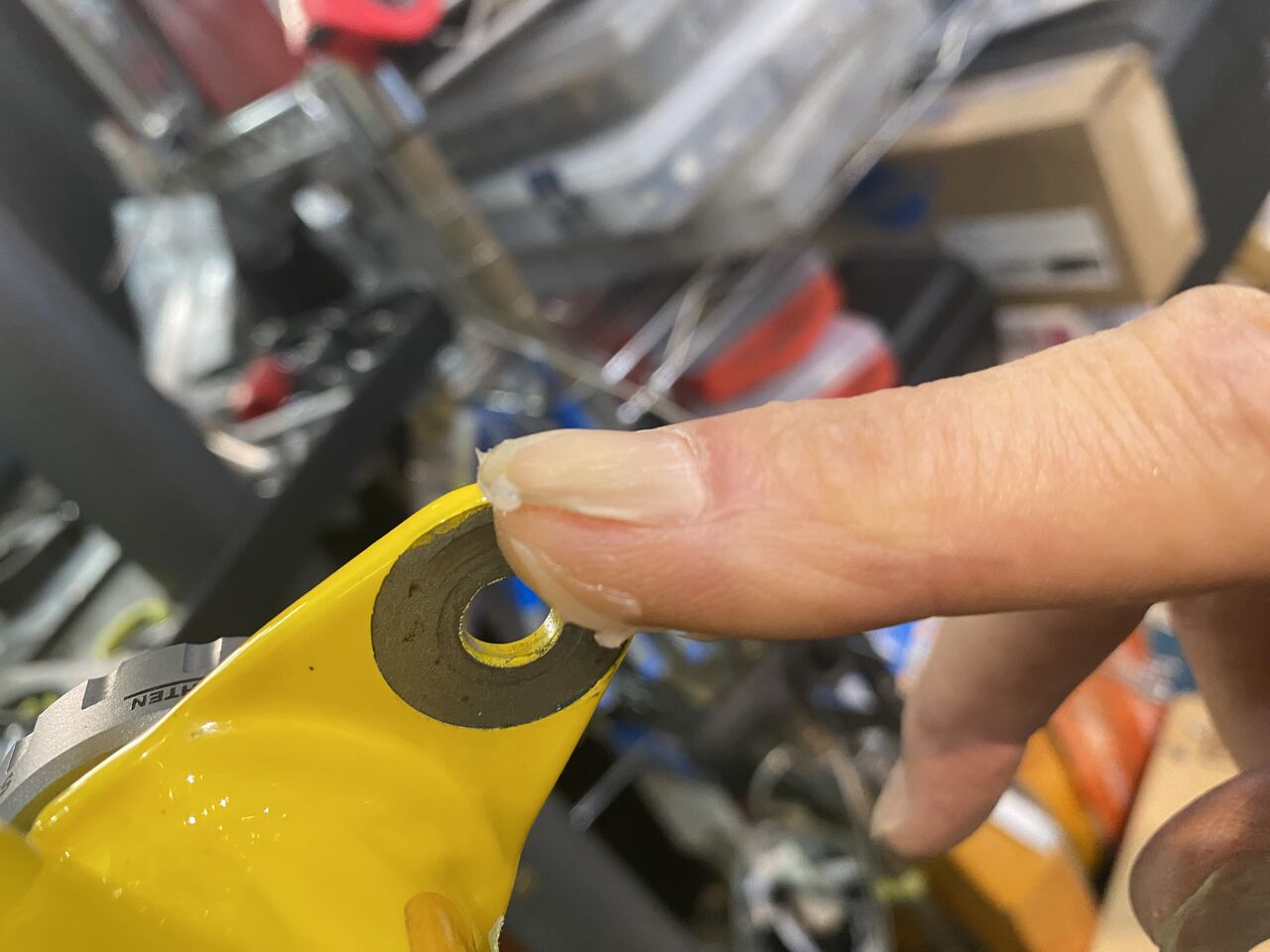

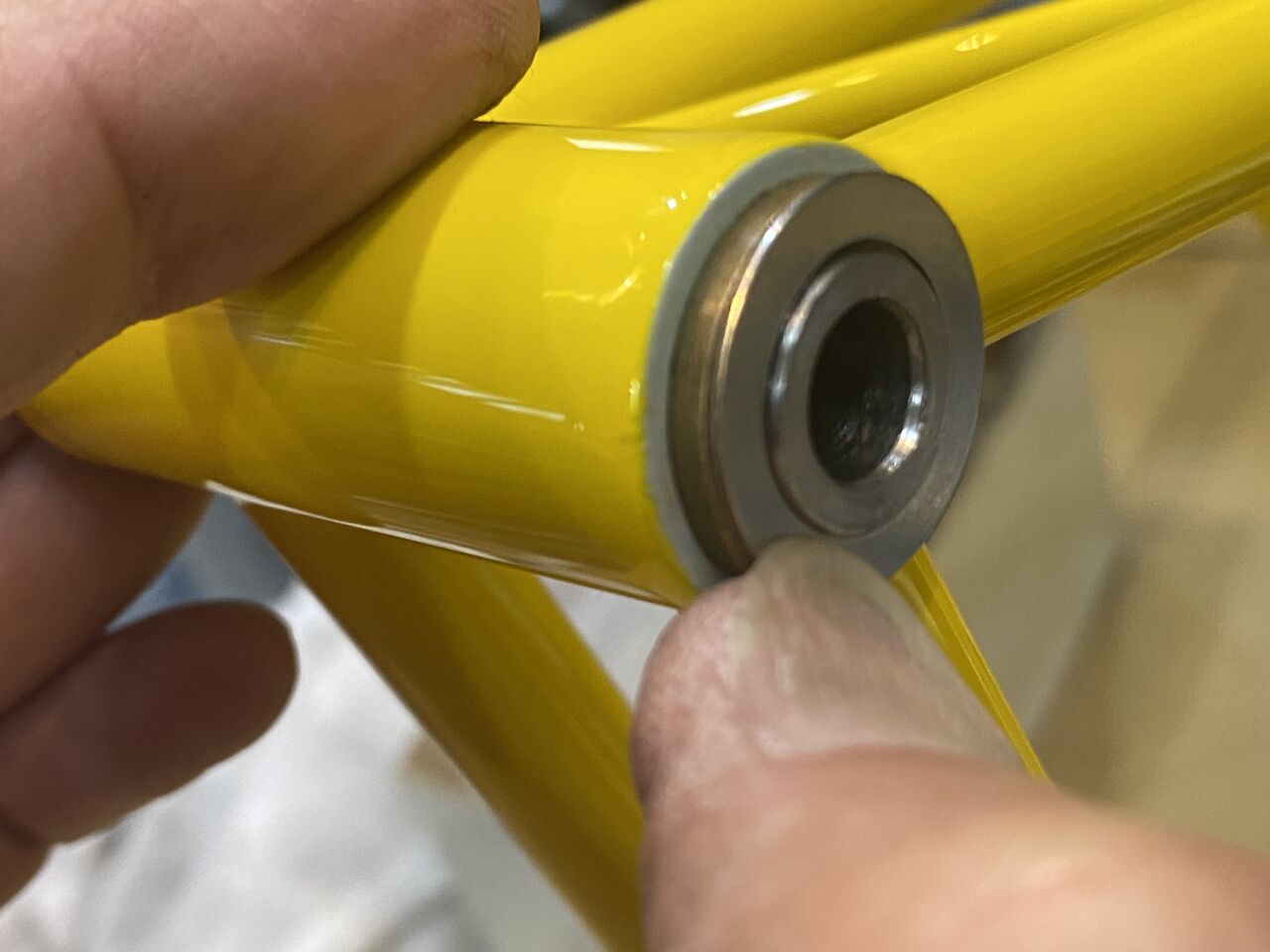

ここに爪が引っかかれば OK です。

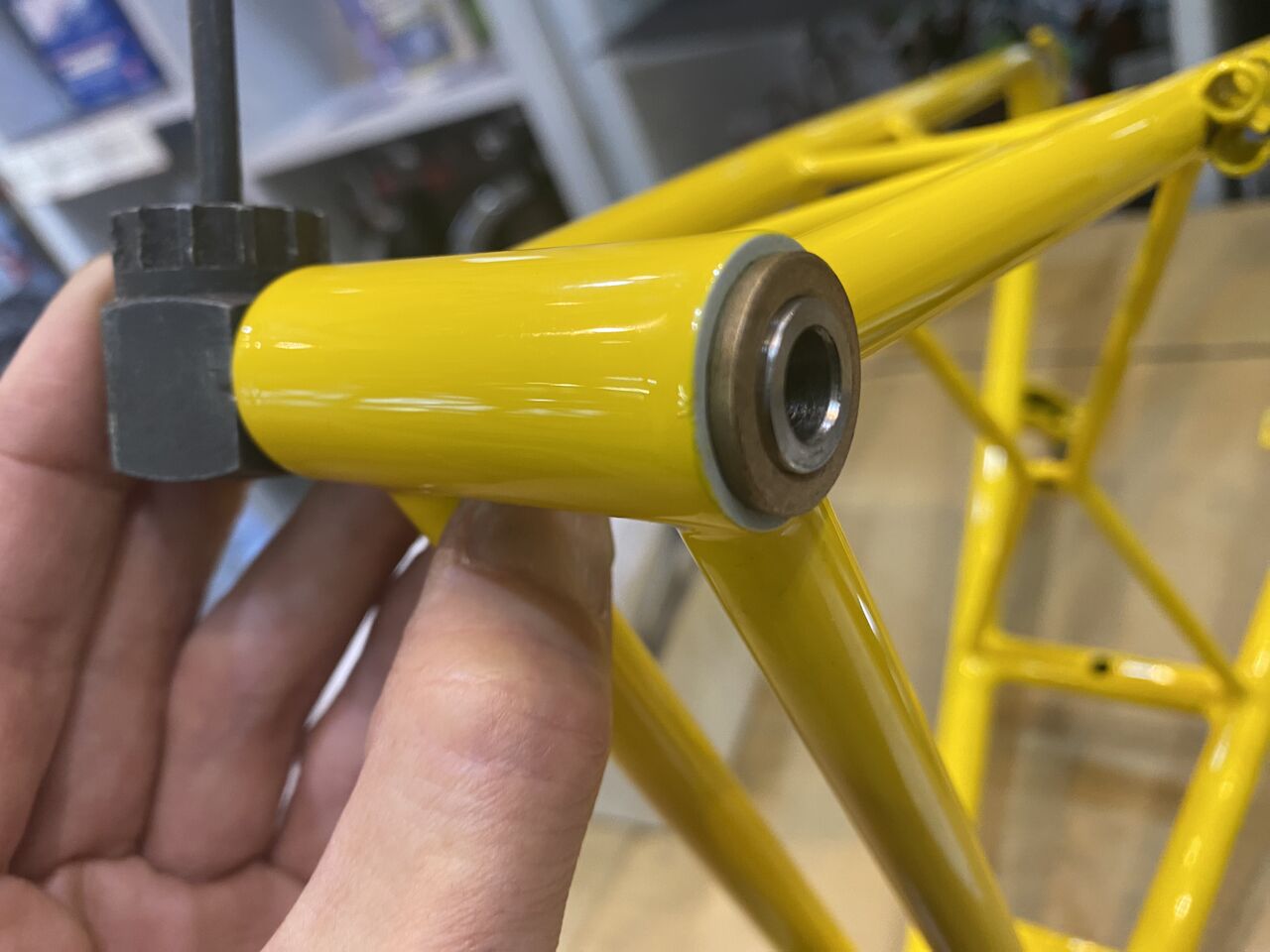

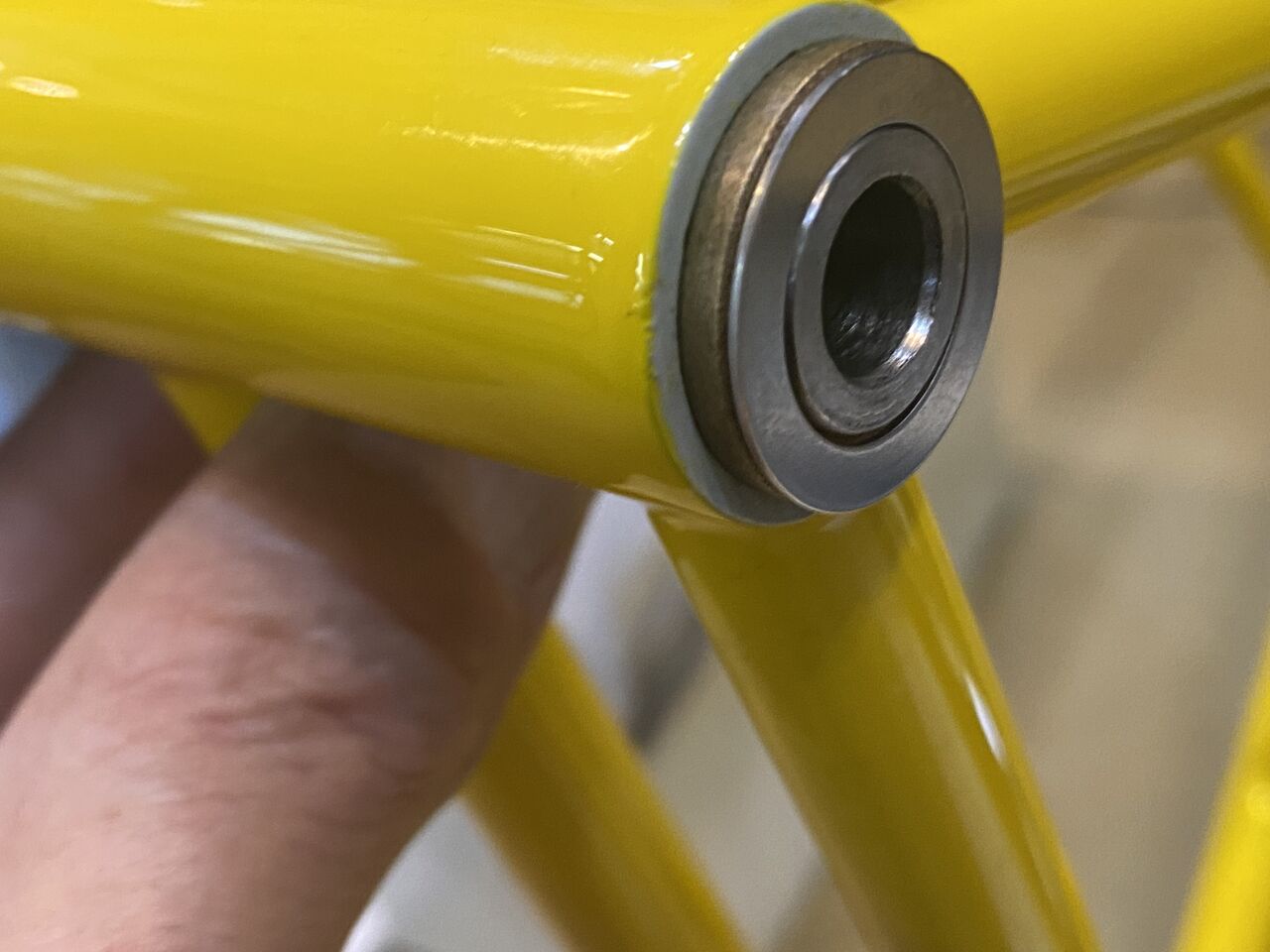

なるたけこんな位置で、

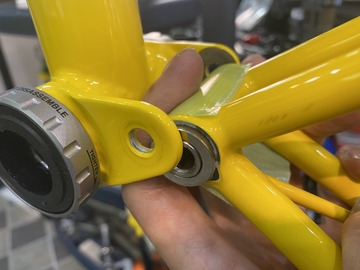

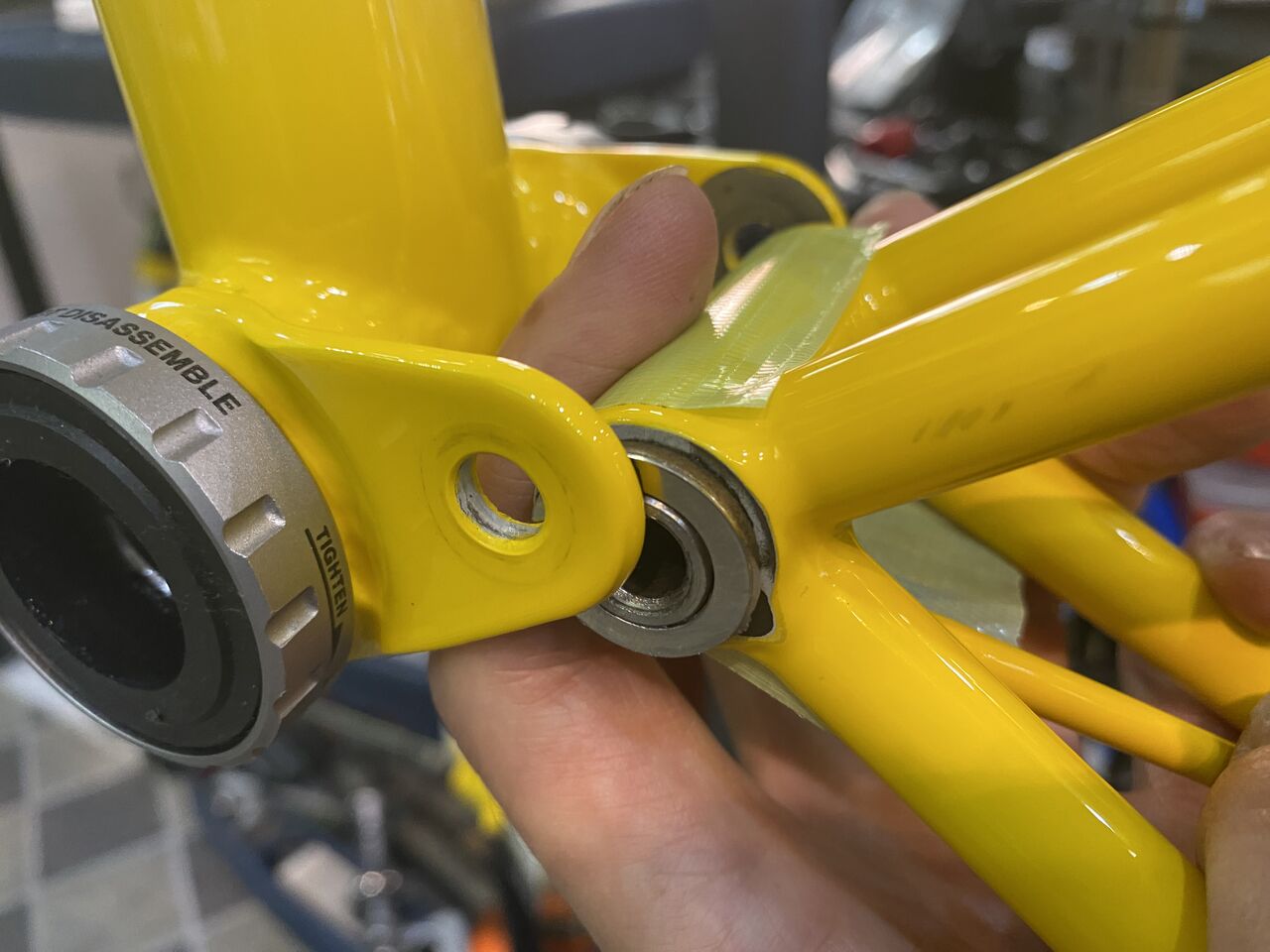

挿入していきます。

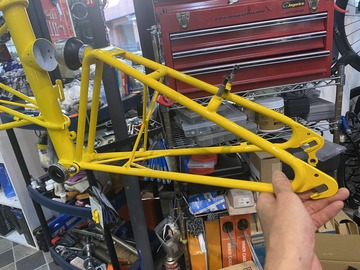

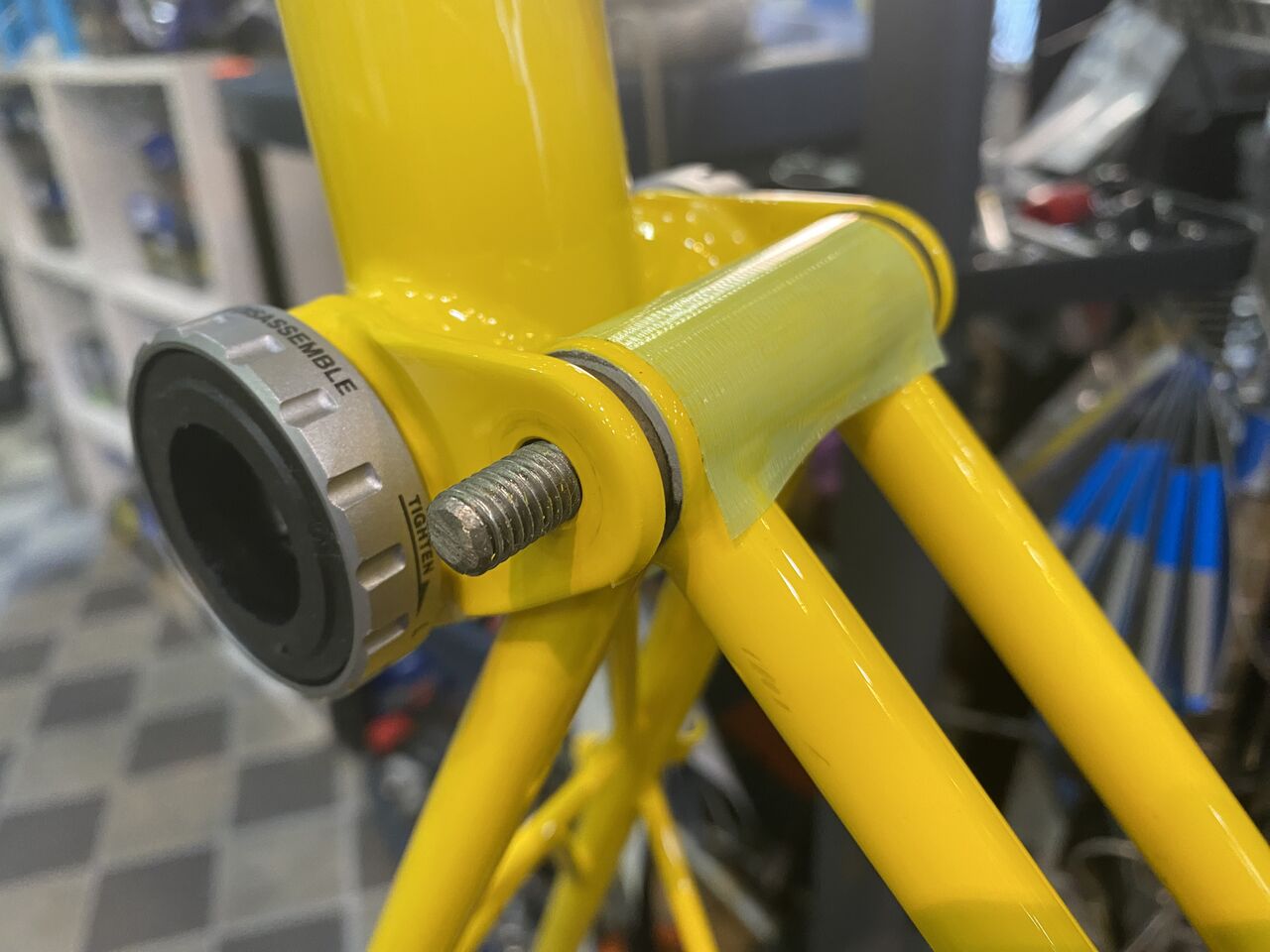

良い位置来たところでピポットボルト挿入。

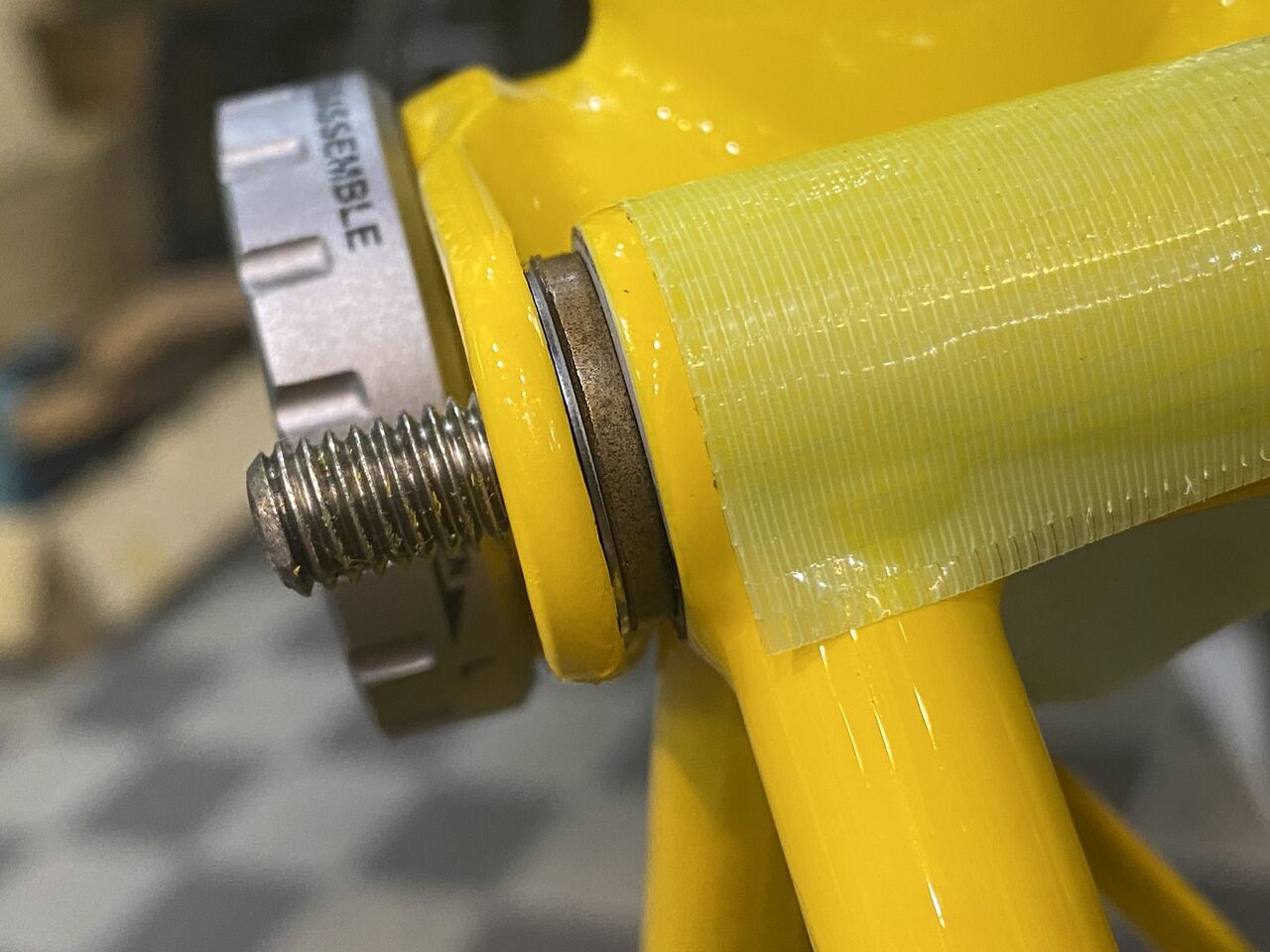

真ん中来てますね。

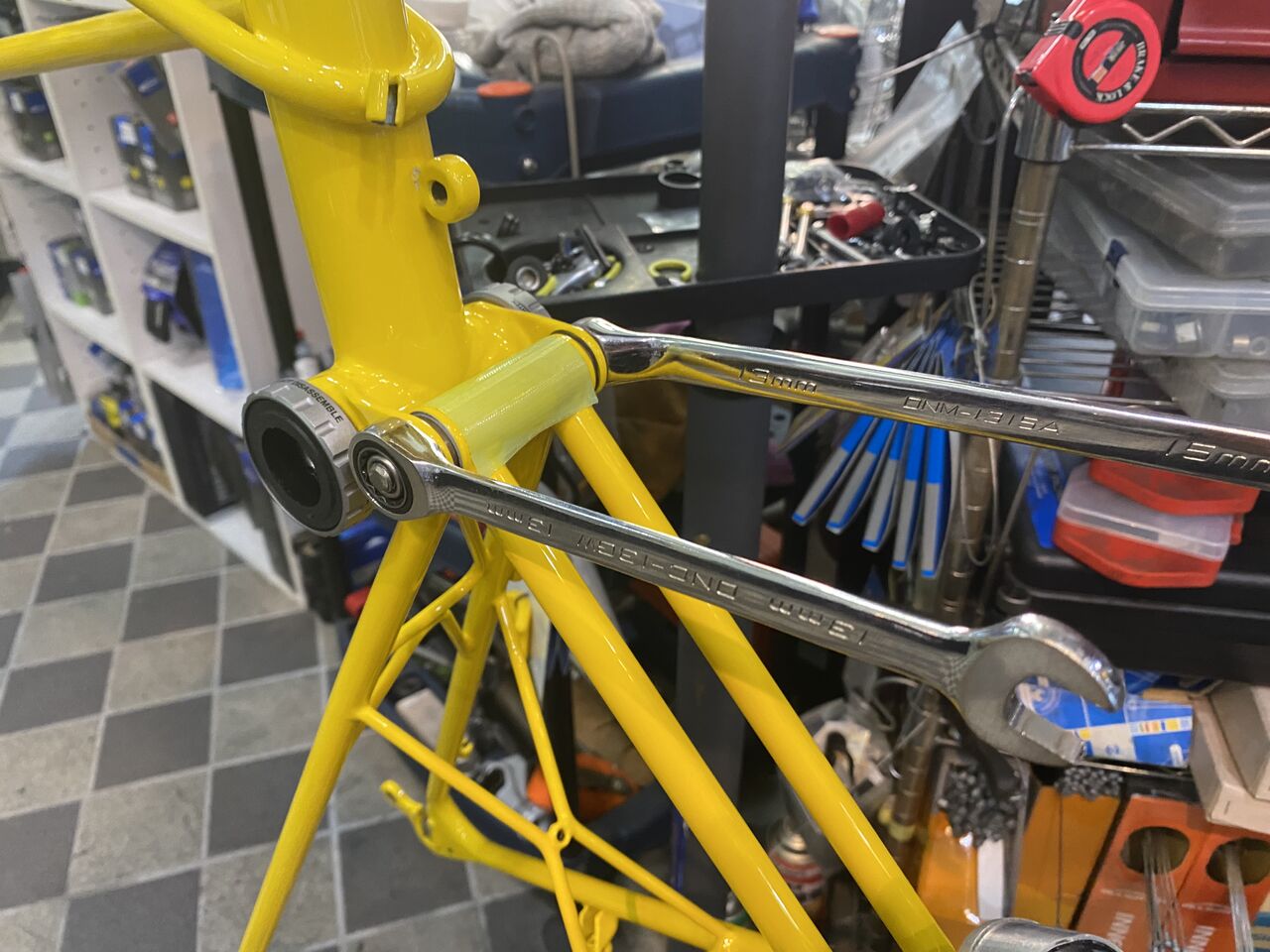

ここは、フルトルクでクソ締め。
良い感じです。0.5mm で一発決まりですね。
グリスを塗布して本組です。

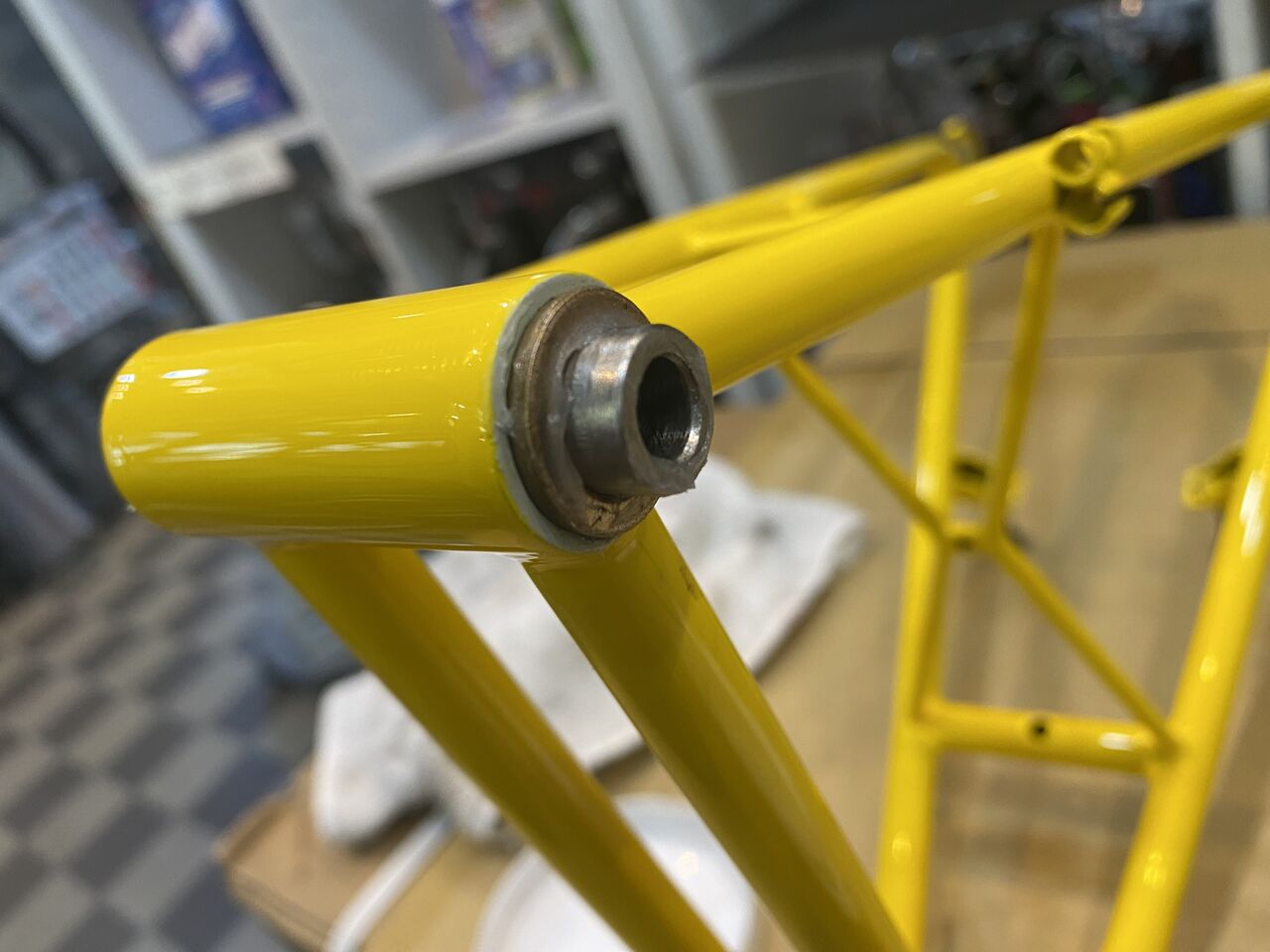

ブッシュ内にもグリス充填。

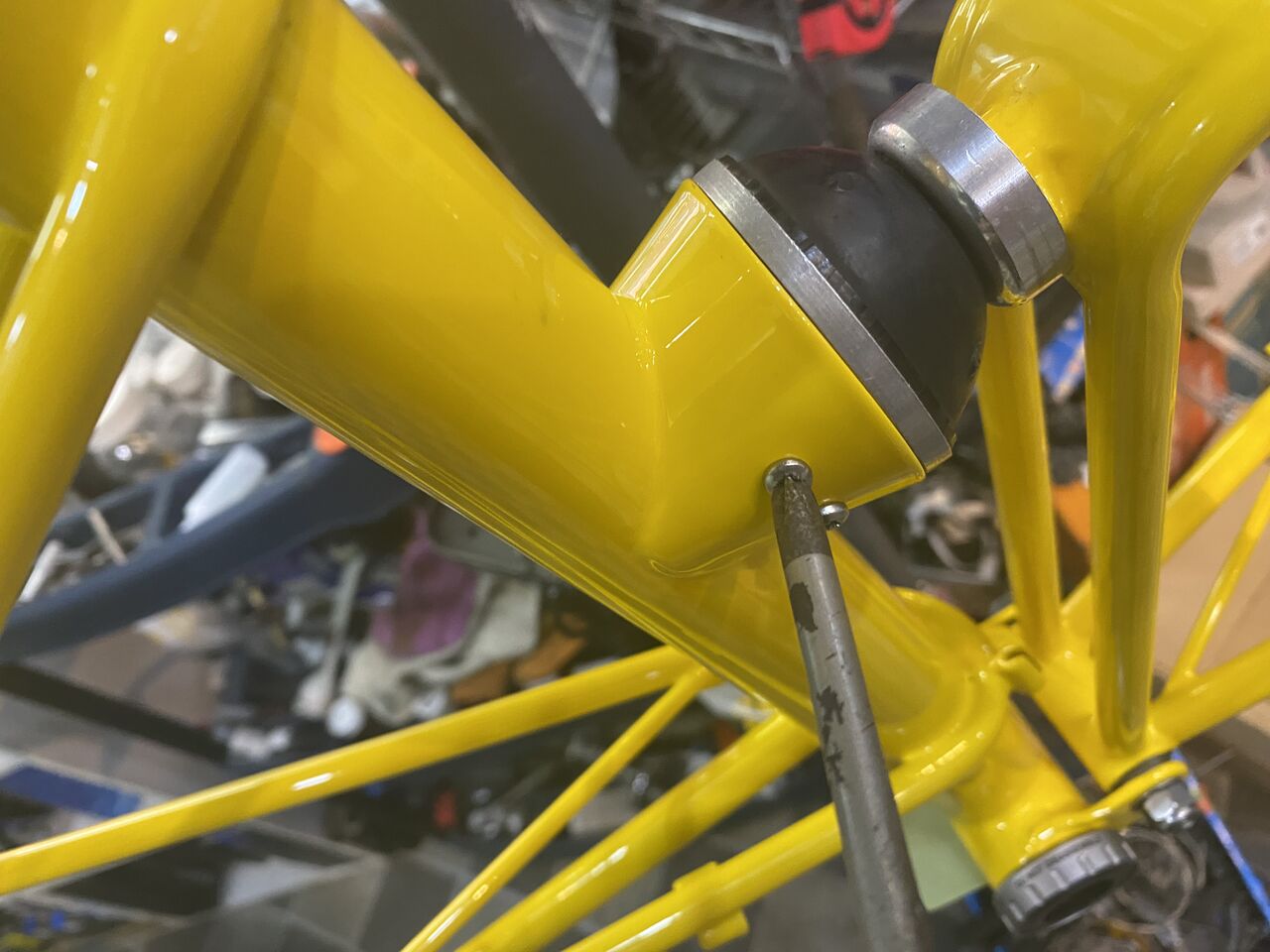

ラバーコーンの取り付けタッピングは、＃2のポジドライブプラスドライバーね。

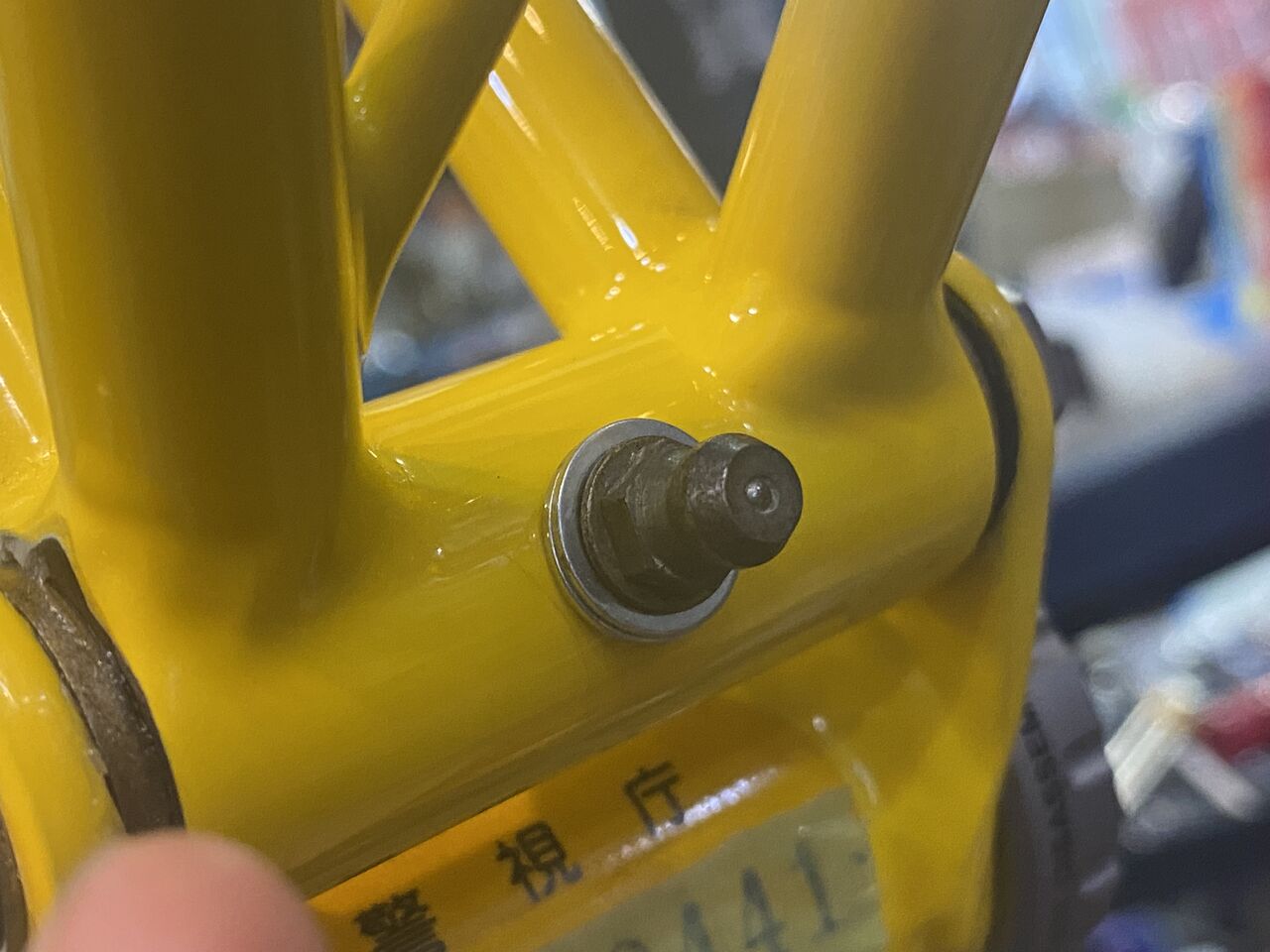

グリスニップルには、ワッシャー2枚追加ね。

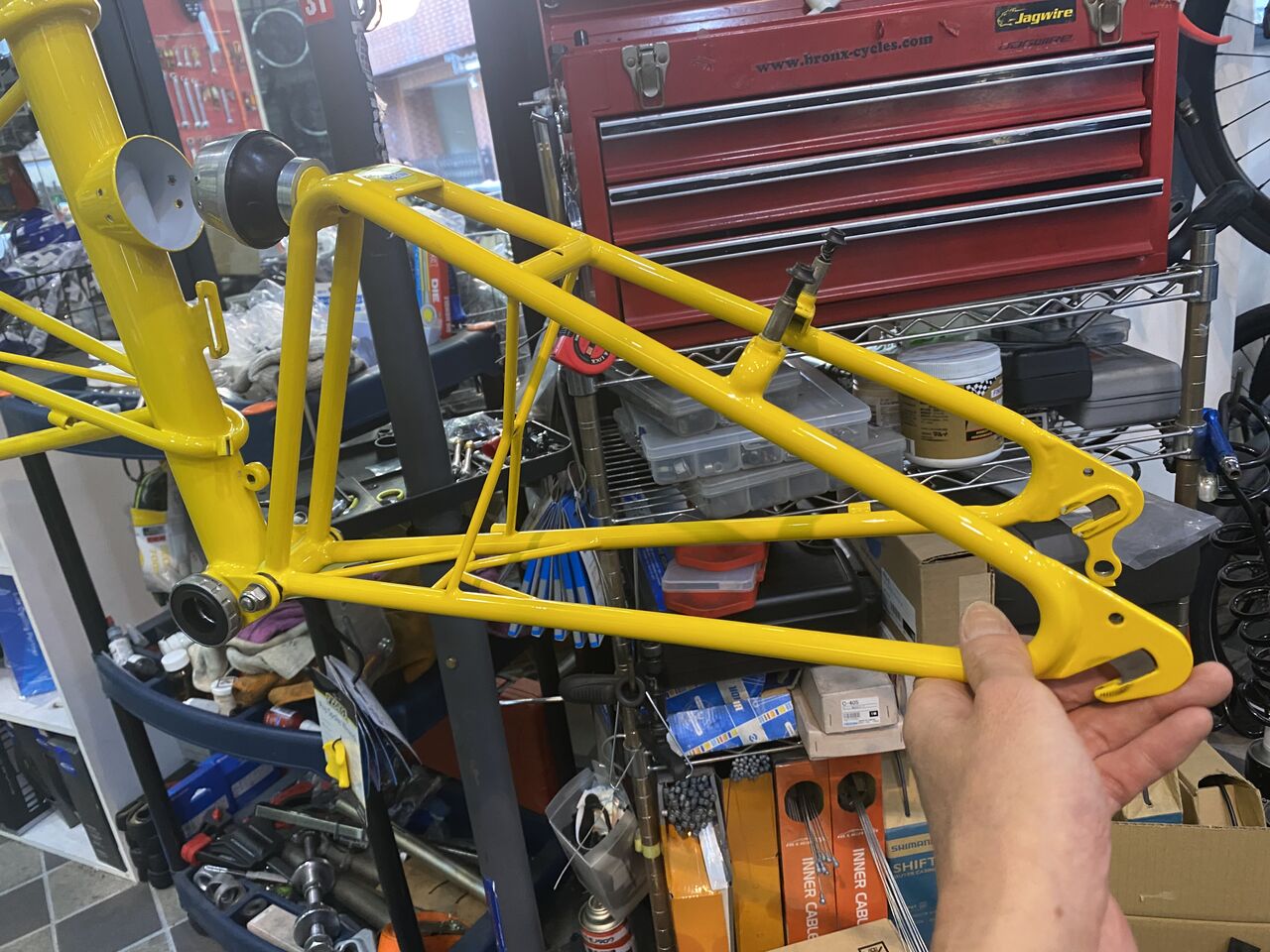

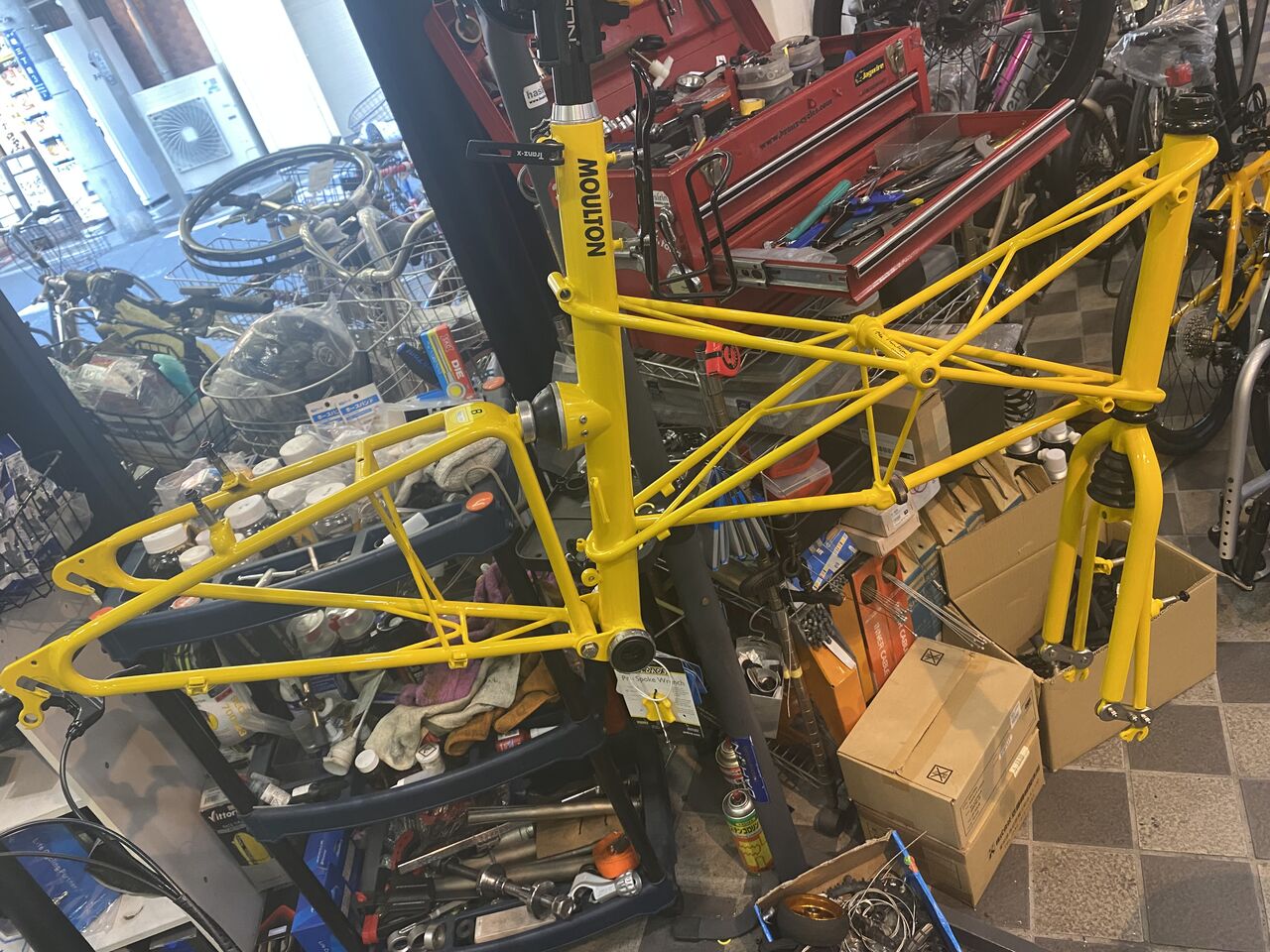

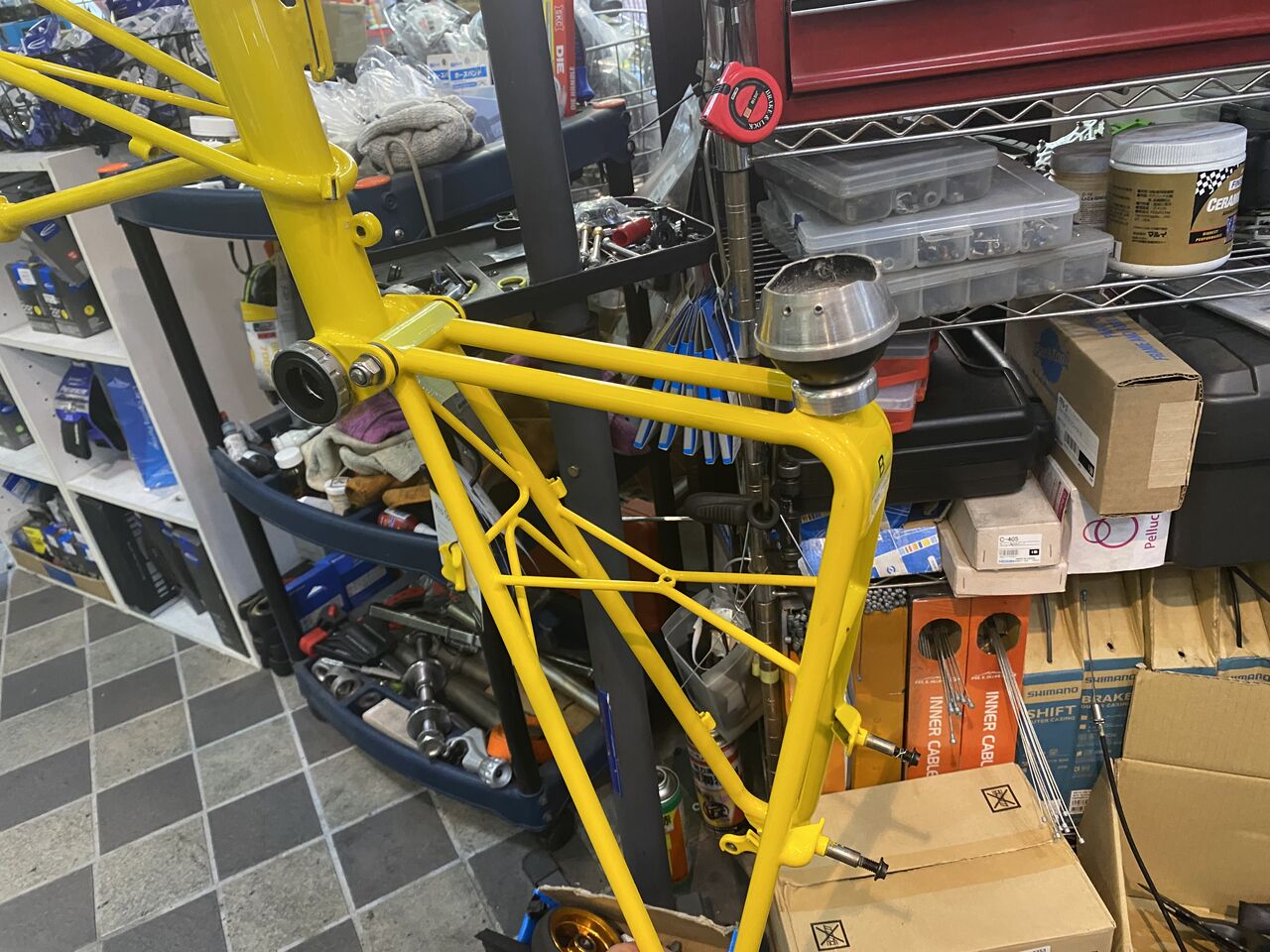

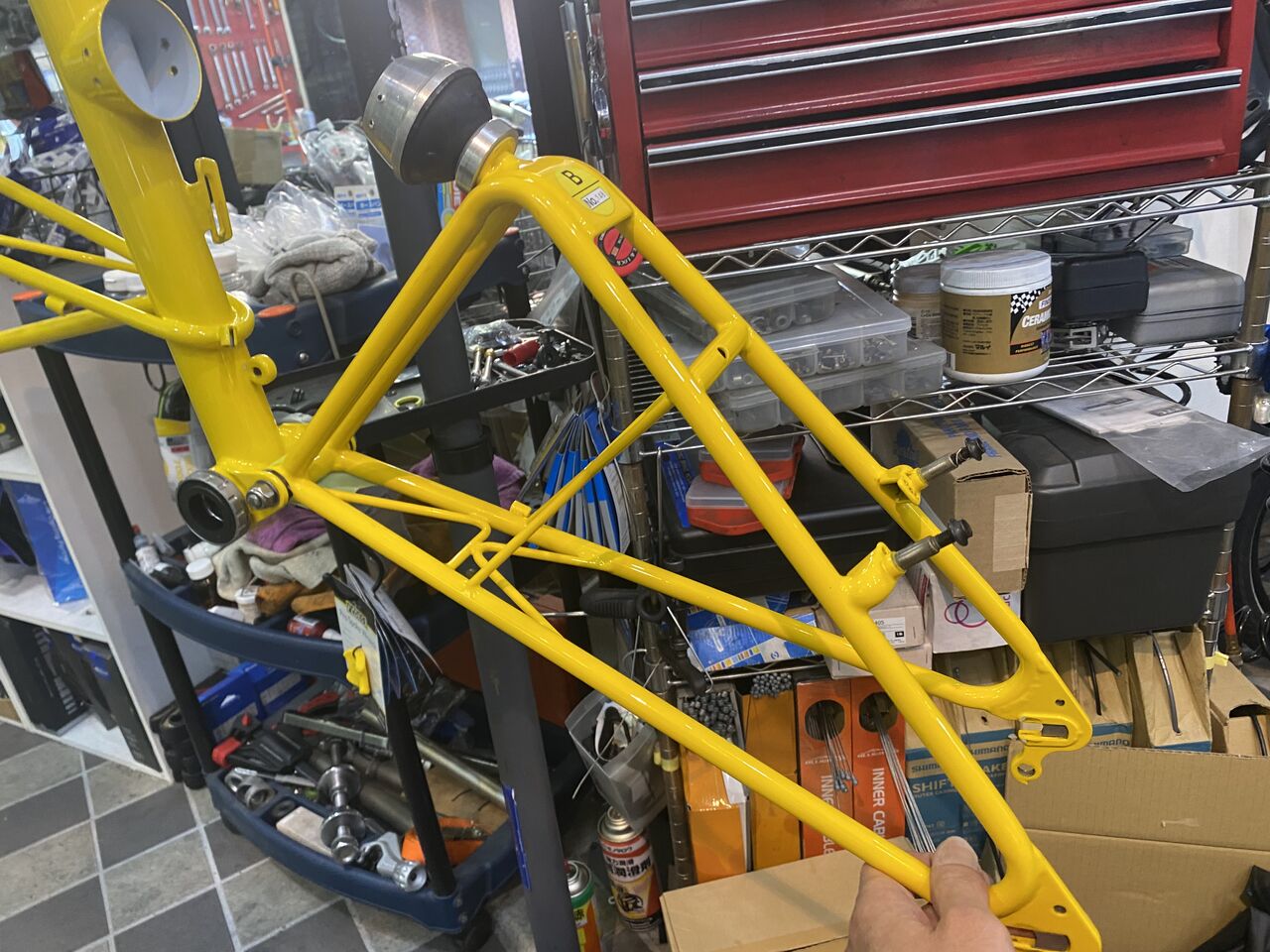

これにて車体整備は終了。あとはパーツの洗浄と組付けね。
明日につづく、
