Shimano ローラーブレーキの分解
油をさすブレーキって知ってますか？ ママチャリ用のリヤブレーキですが安物に付いてくるのが外部収縮式と言ってドラムをバンドで締め付けて制動力を得るやつです。ブレーキ掛けると「キーーーー」と鳴くやつですね。そしてちょっとお高いママチャリに付いてくるのが音鳴りがないローラーブレーキです。「ちょっとこの自転車漕いでて重いんですけど」という修理依頼。普段は分解しないでアッセンブリー交換になるのですが、ちょっとバラしてみました。
これがローラーブレーキ。メッキのカバーはカシメてありますので当然非分解式であります。
分解した際は、グリスまみれでドロドロですので何が悪さして引きずっていたのか分かりません。

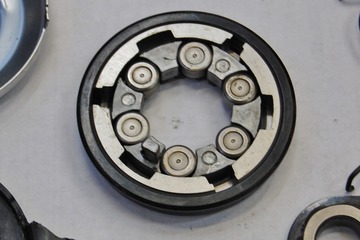

ドラムの中に三つの金属製ブレーキシュー。六つのローラーが中央に入るカムにより広げられシューをドラムに押し付けます。ローラーは回転しながらシューを押しますから倍力装置の役目をします。モーターサイクルのエンジンでセルモーターのワンウェークラッチとして使われるのと同じですね。
ところがこれ大した部品点数でもないのに組込みは知恵の輪で結構大変です。
最後に専用グリスを充填してダストシールを付ければ分解終了。
引きずりの原因は分かりませんでしたが組み直したら治っちゃったってやつ。分かったことが一つ、なぜ非分解式なのか。アッセンブリー交換するより分解、洗浄、組立の工賃の方が遥かに高く付くからであります。
