「tern Physis ハンドルポストの安全性」（その4）
tern Physis ハンドルポストに関しまして長々と書き綴りましたが、拙い説明でご理解頂けたでしょうか。
かなり怖がらせてしまう内容でしたが、どうも突き詰める性分なもので、・・・。
ターン国内販売開始から今日まで、かなりの台数（自称）（奢り）を販売してきましたが、今の所このような事例はHさんのものしかありません。
製作上の突然変異だったのか？何れにせよ構造を理解してなくとも簡単な点検方法なので、一度チェックしてみて下さい。

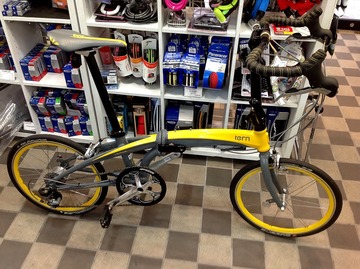

正しい折畳法と点検の仕方をVerge X30hでお見せしましょう
まずペダルを跨って左前にします。これを忘れると後で困ります。

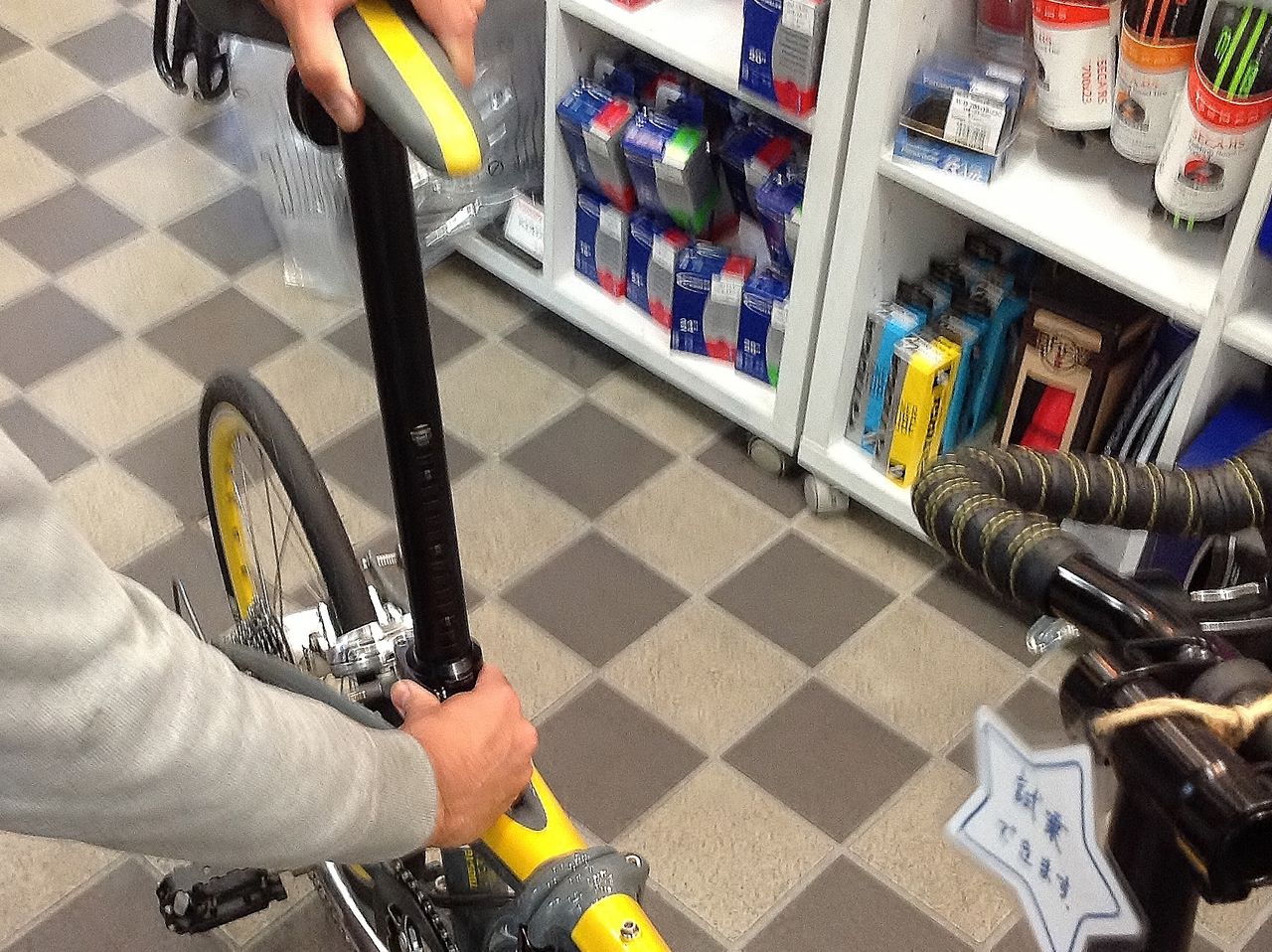

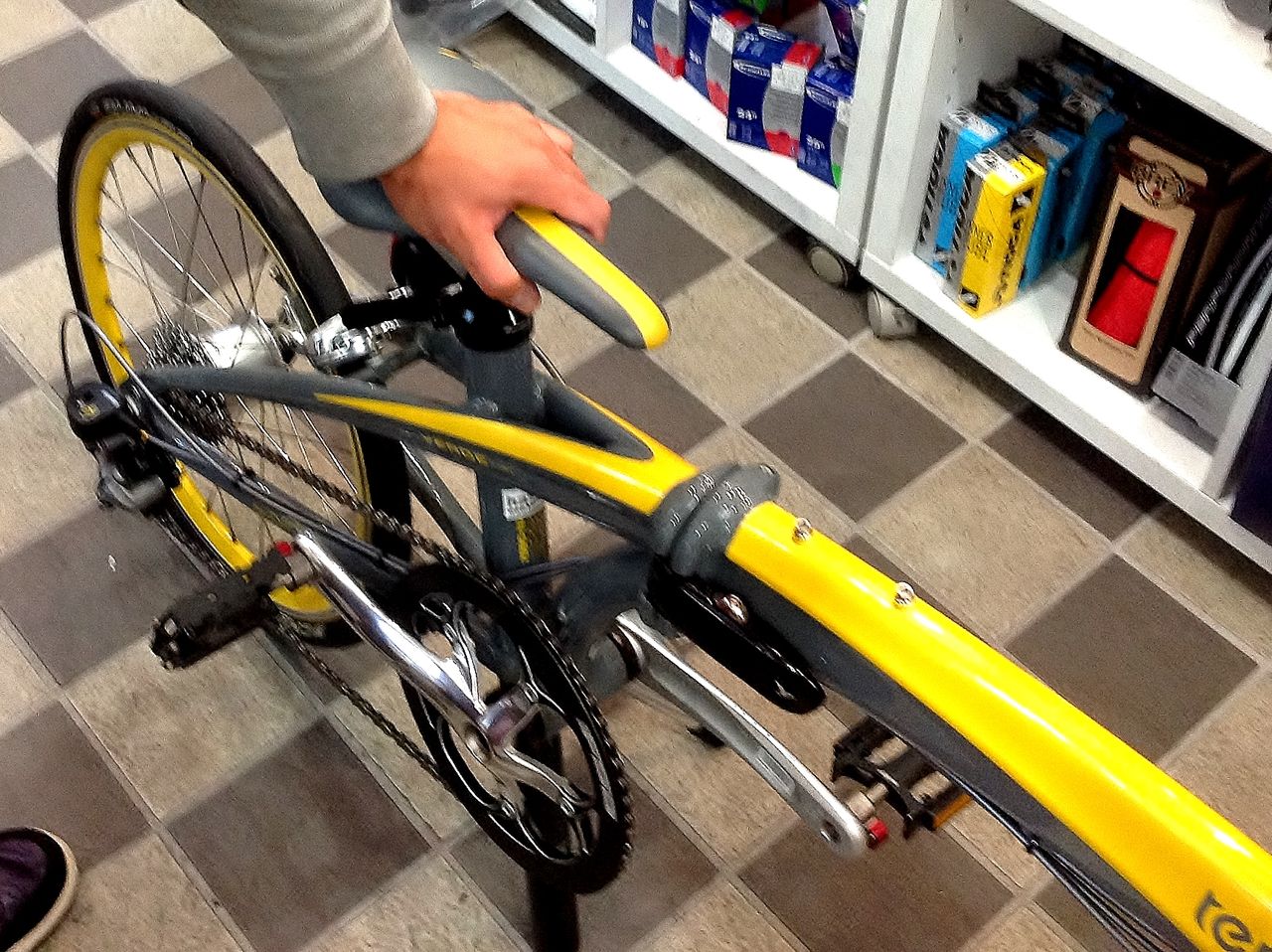

次にシートポストを下げ

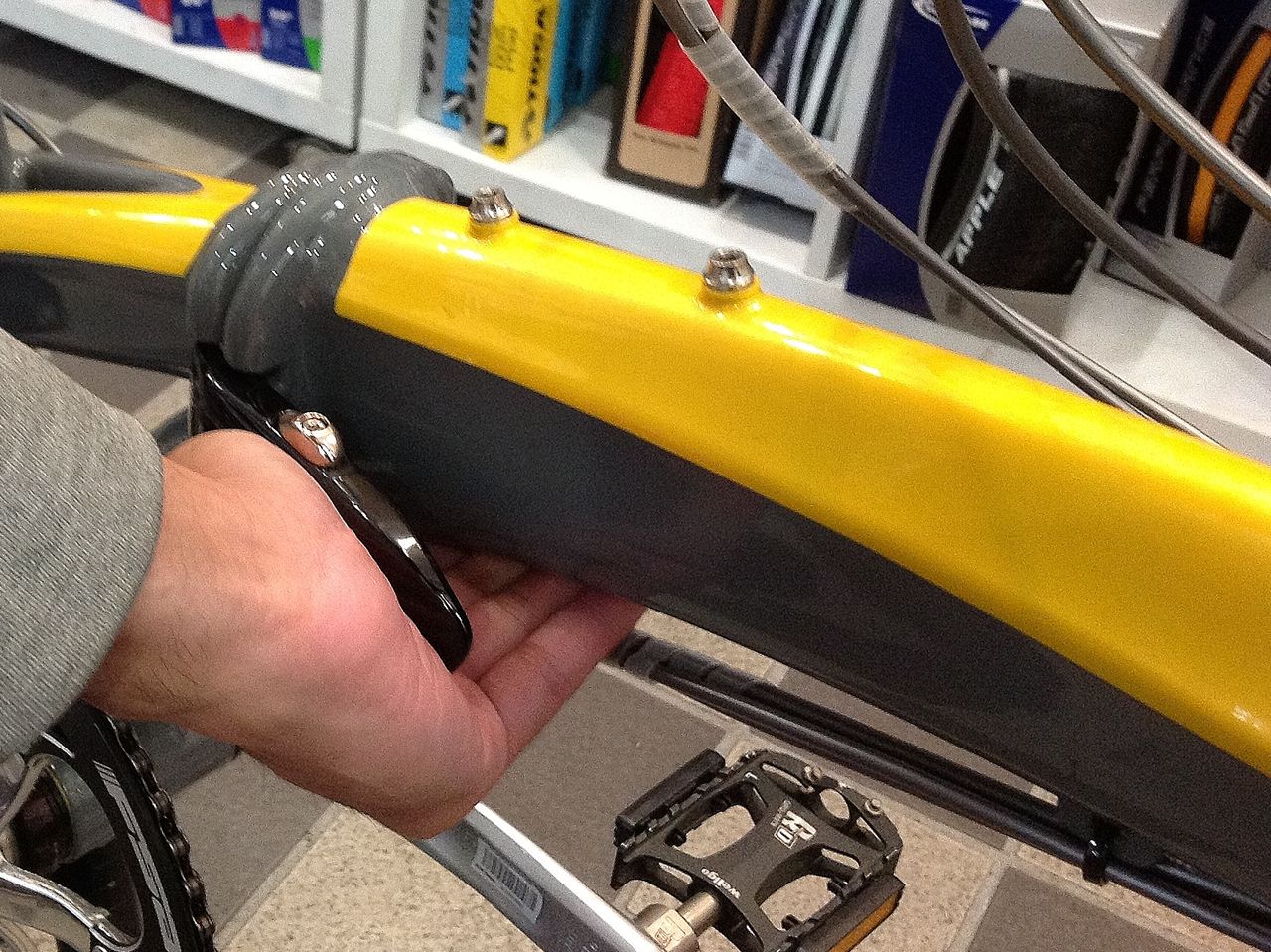

フレームのOCLジョイントのセーフティーロックを解除しながら
レバーを開きます

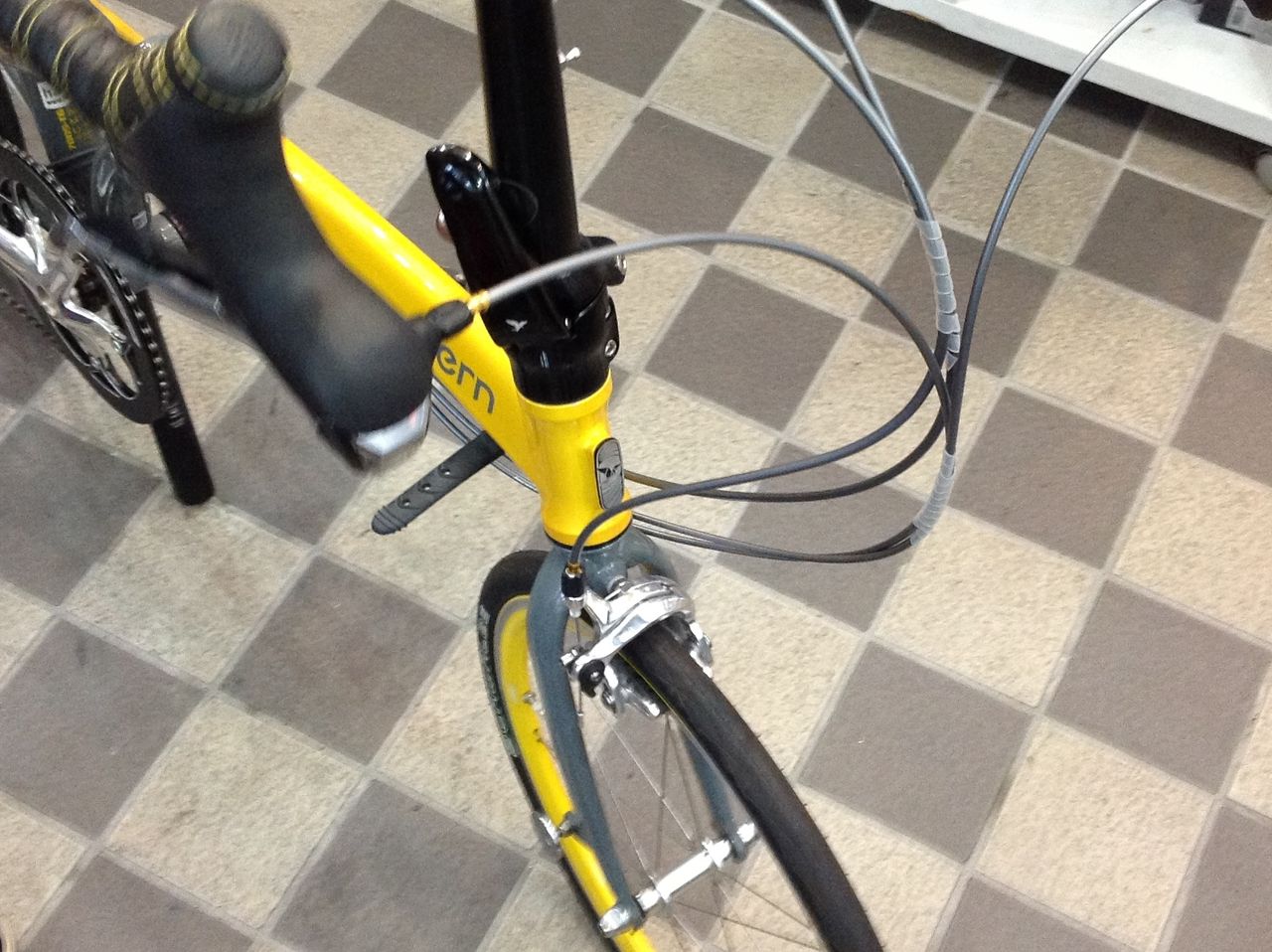

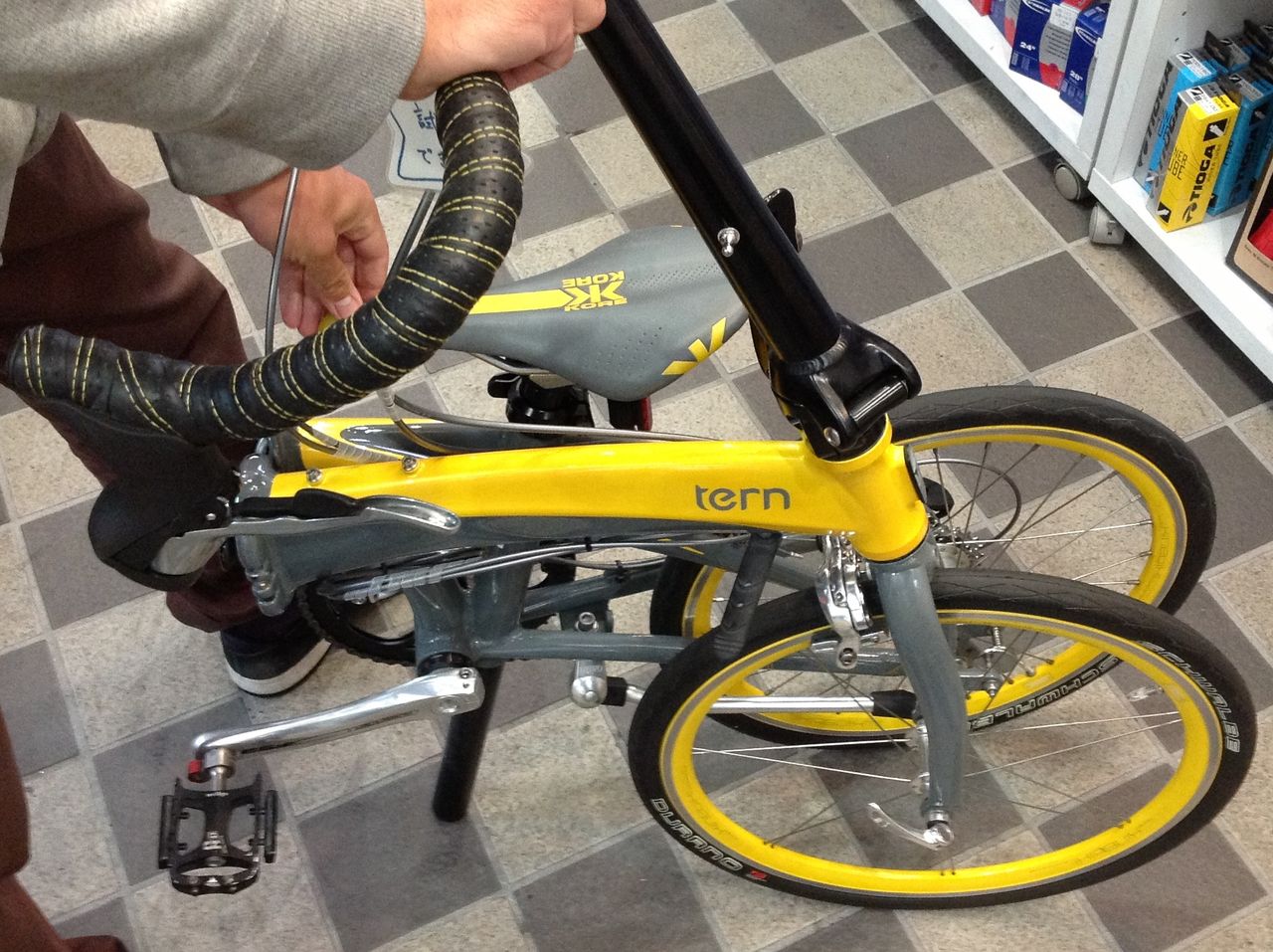

X30h はフロントキャリパーブレーキのためN型ホールディング（Nホールディングですとフレームとキャリパーが干渉し傷付や破損があります）ではなく、予め前輪を180°反時計回りに回転させ

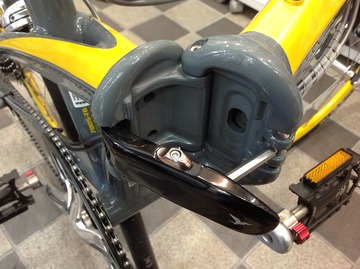

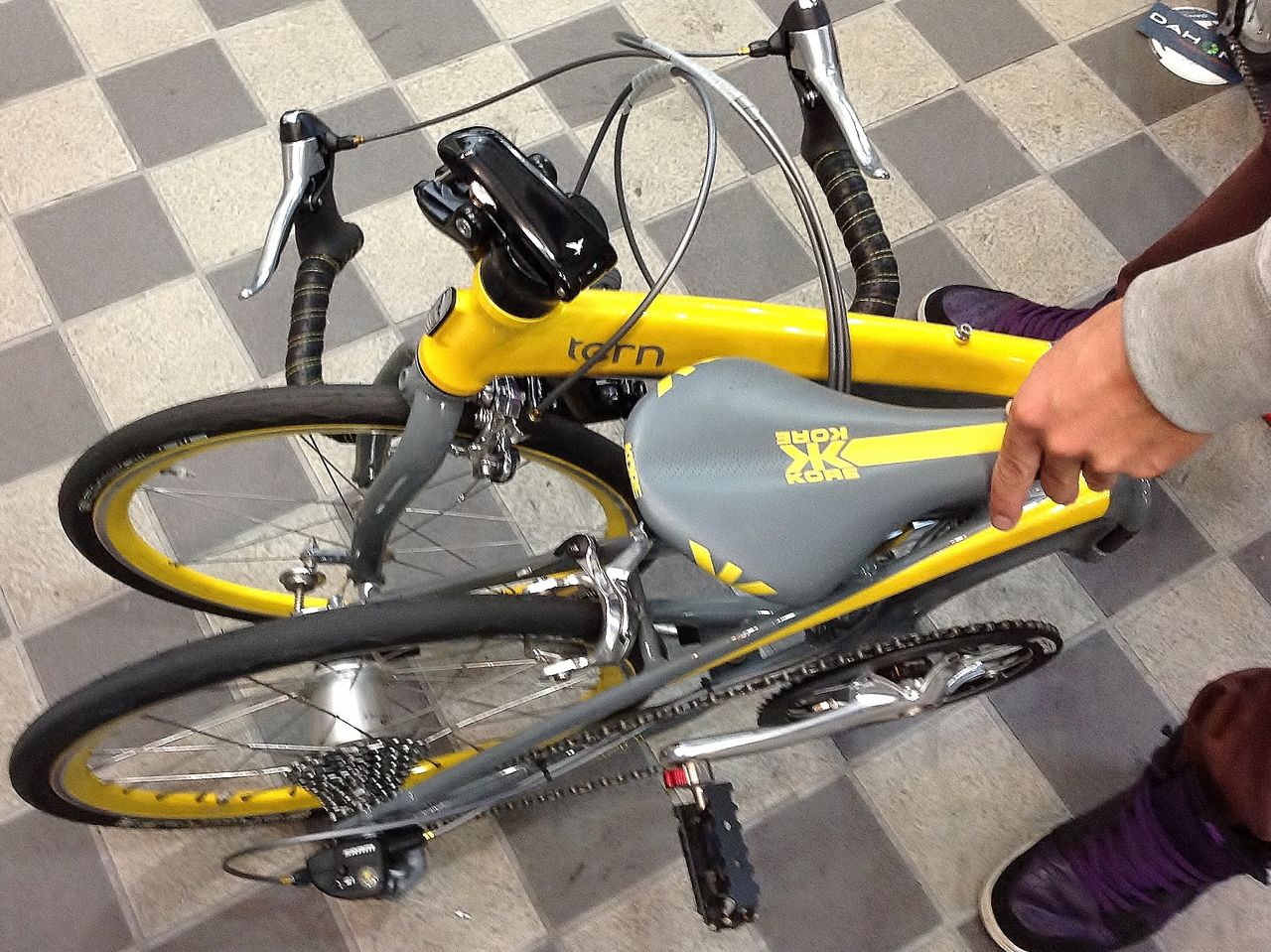

マグネットが付くまで折り畳みます。
同じくハンドルポストもセーフティーロックを解除しながら
レバーを開きます

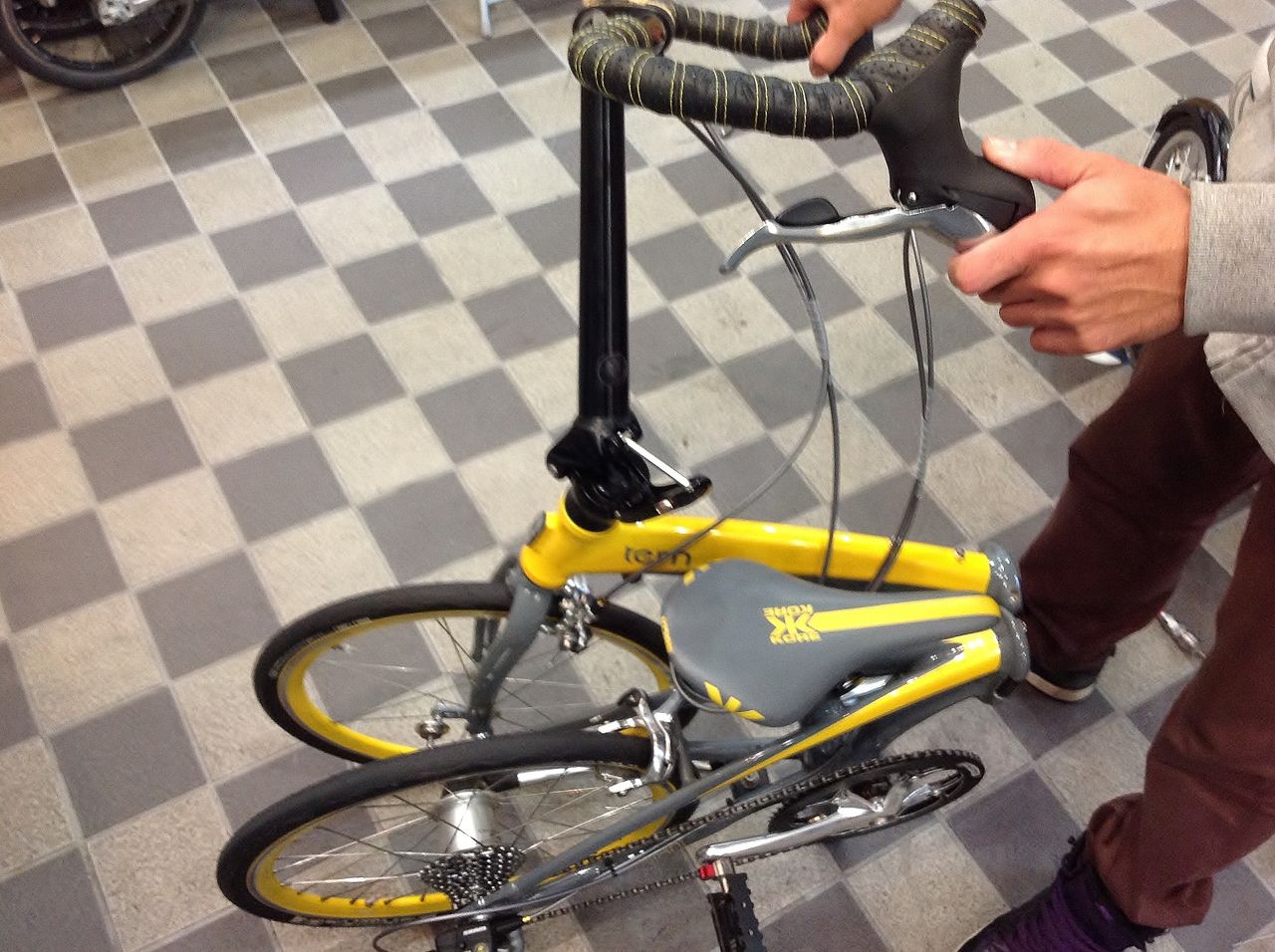

ハンドルポストを倒して折り畳み終了です。
今度は展開
ここからが重要！

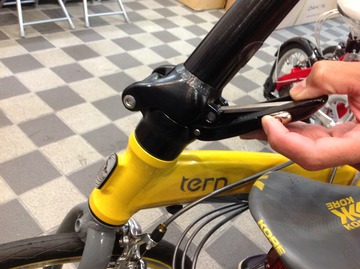

レバーを握り込んでいくと徐々に反発する力が強くなっていき、その頂点を超えた辺りから急にポスト側に吸い付く感じがあれば、彼方のPhysis ハンドルポストとOCLジョイントは正しく機能しています。音で発すると「ギュー・パン」てな具合。

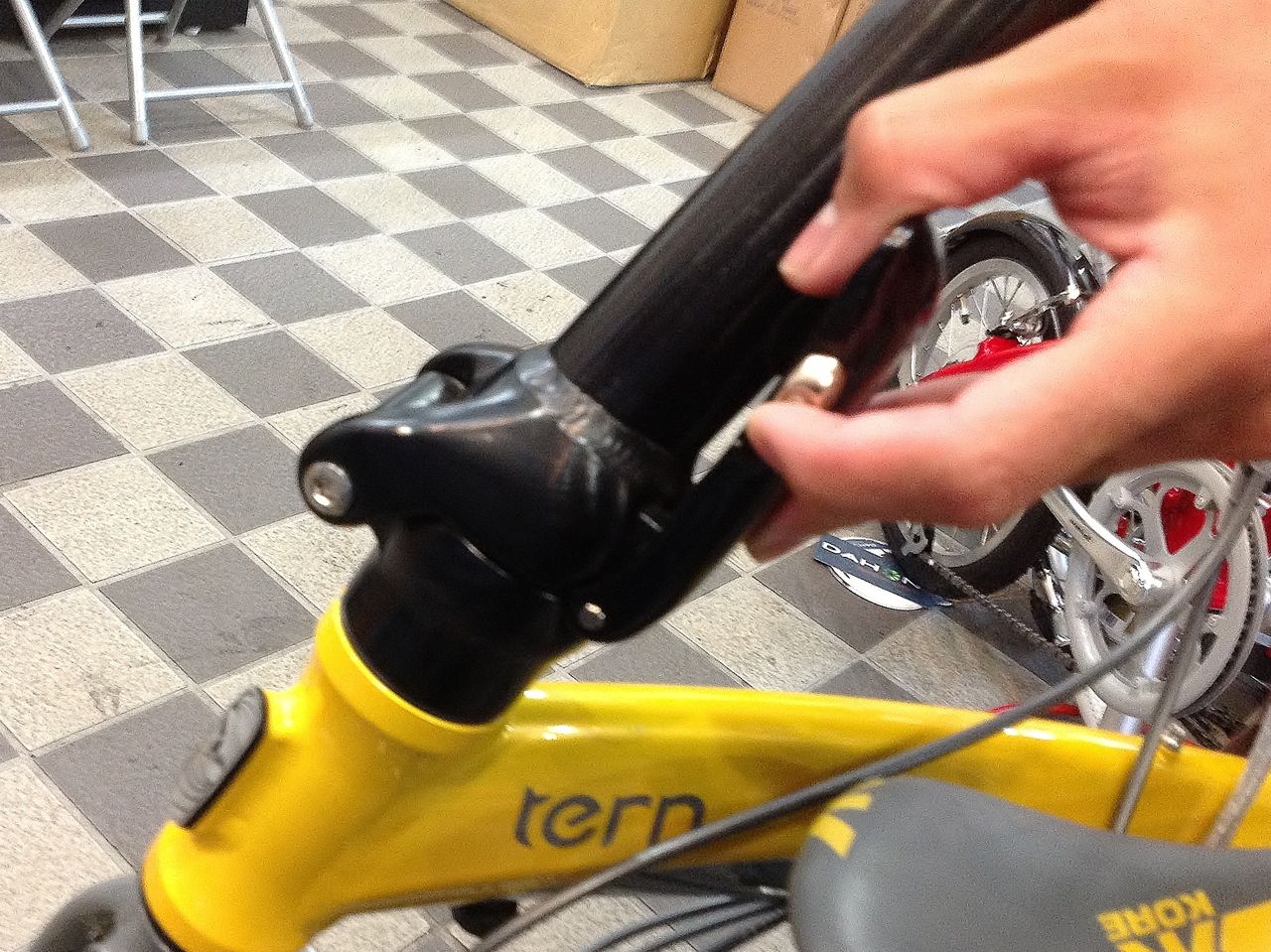

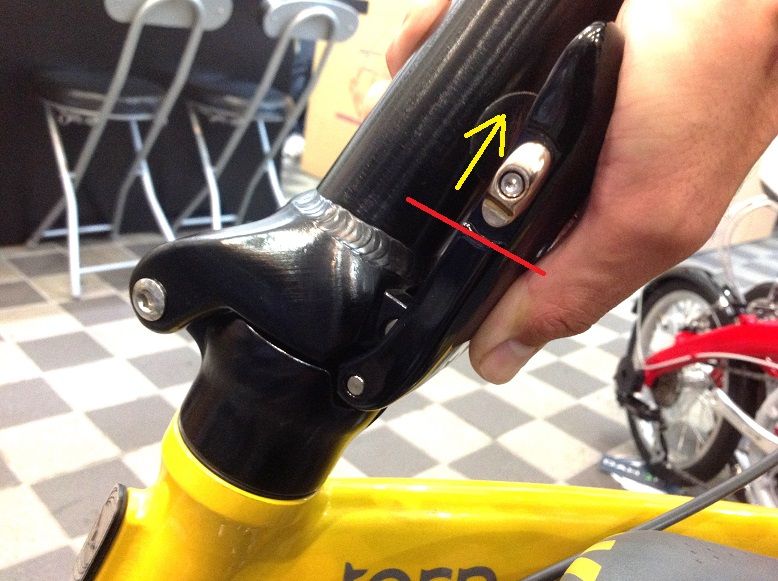

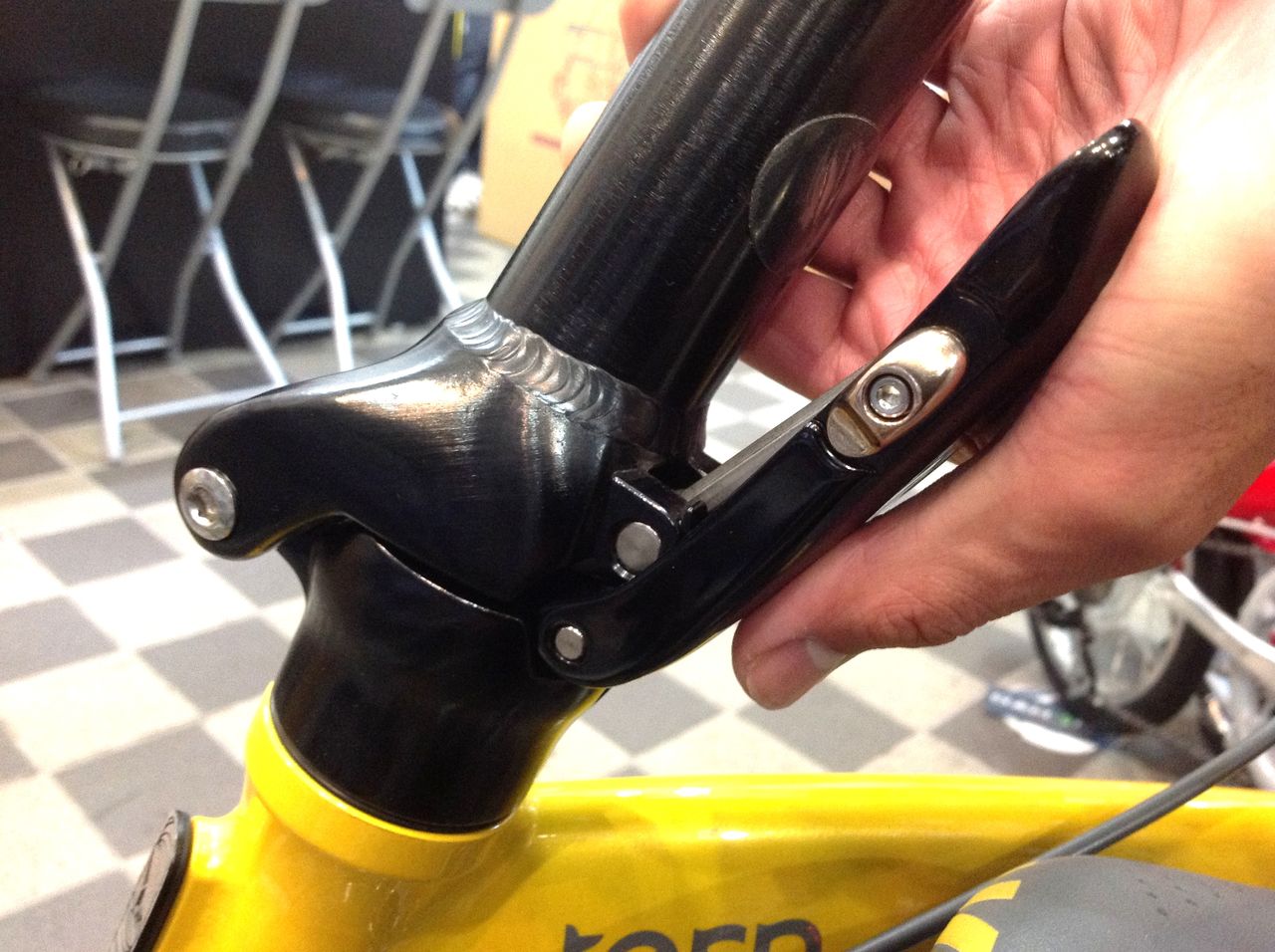

次に、セーフティーロックの作動です。「ギュー」の辺りでノブが持ち上がります。
「パン」で元の位置に戻る。目視でセーフティーロックの作動が確認できます。

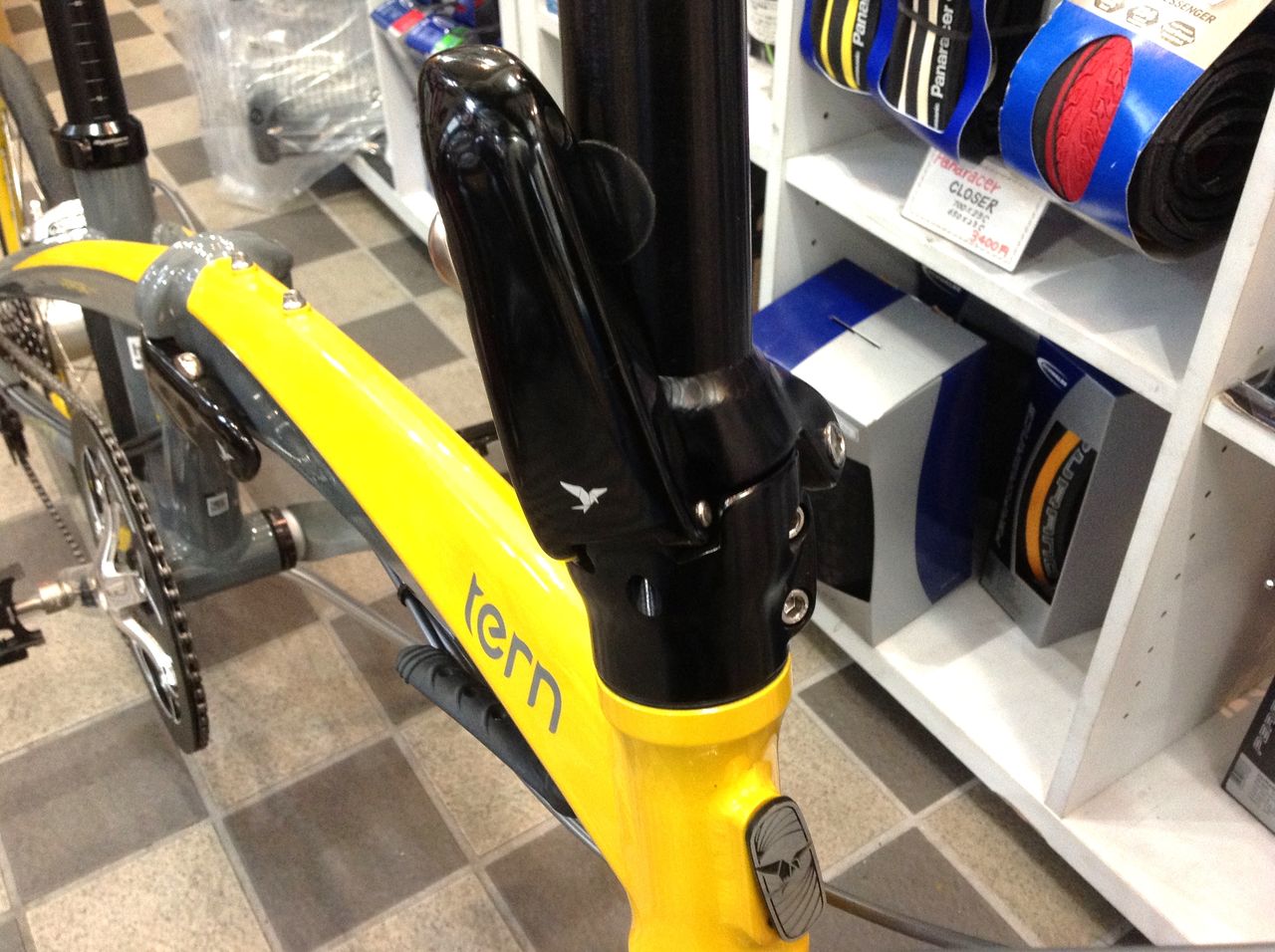

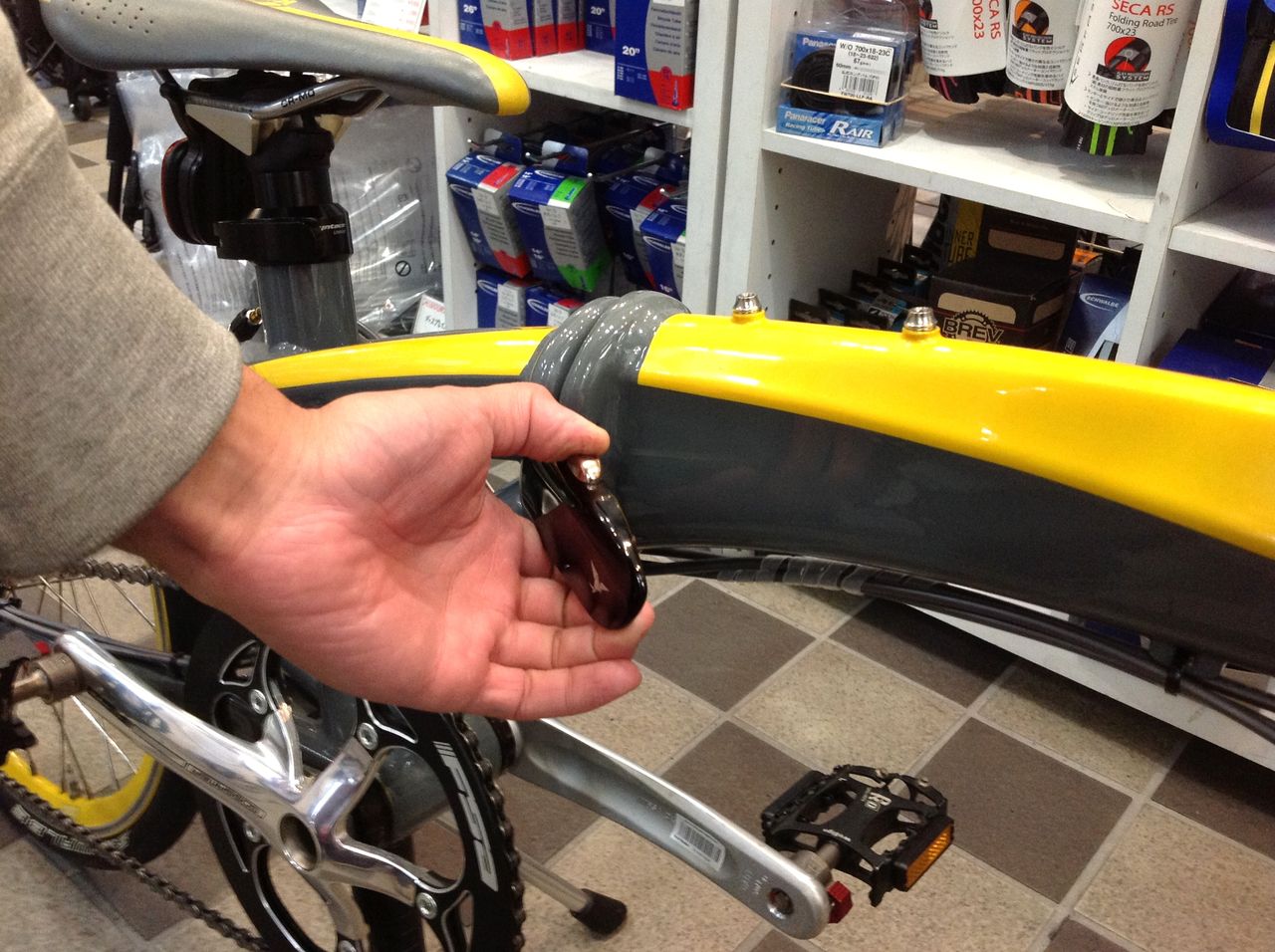

フレームのレバーを締めます。言い忘れましたが、締める際にはセーフティーロックが自動で掛かりますからノブに手を掛ける必要はありません。

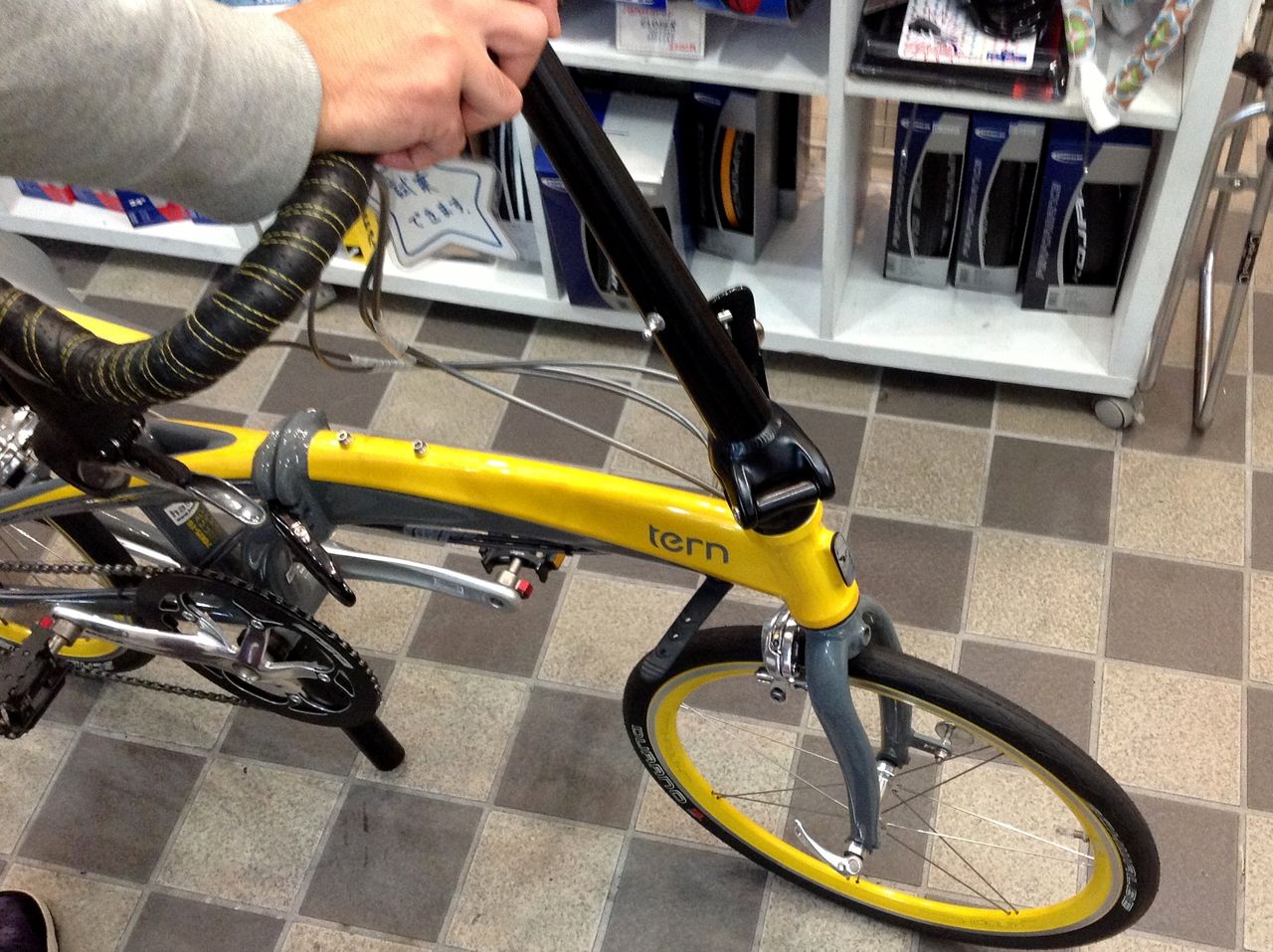

前輪を元に戻し
シートポストを何時もの位置まで上げれば終了です。
今日は、せっかくの日曜日だというのに一日雨。こんな日は、愛車の点検と磨きですね。フォールディングバイクは、外見だけでなくジョイント部も開いて清掃してあげましょう。ジョイント部に砂などが噛んでいると異音の原因となります。
Physis ハンドルポストとOCLジョイントは非常に強い
ハンドルポストに一番のストレスを掛けているのはX30h だ。何れもフラットバーハンドルで構成されるターンのラインナップ中、唯一ブルホーンバーを搭載するX30hだが、ポストは同じものが使われています。これは、グリップ部が前方に移動し強い曲げモーメントが働くが、びくともしない。これは元からキャパシティーを多く取っていることに他ならない。

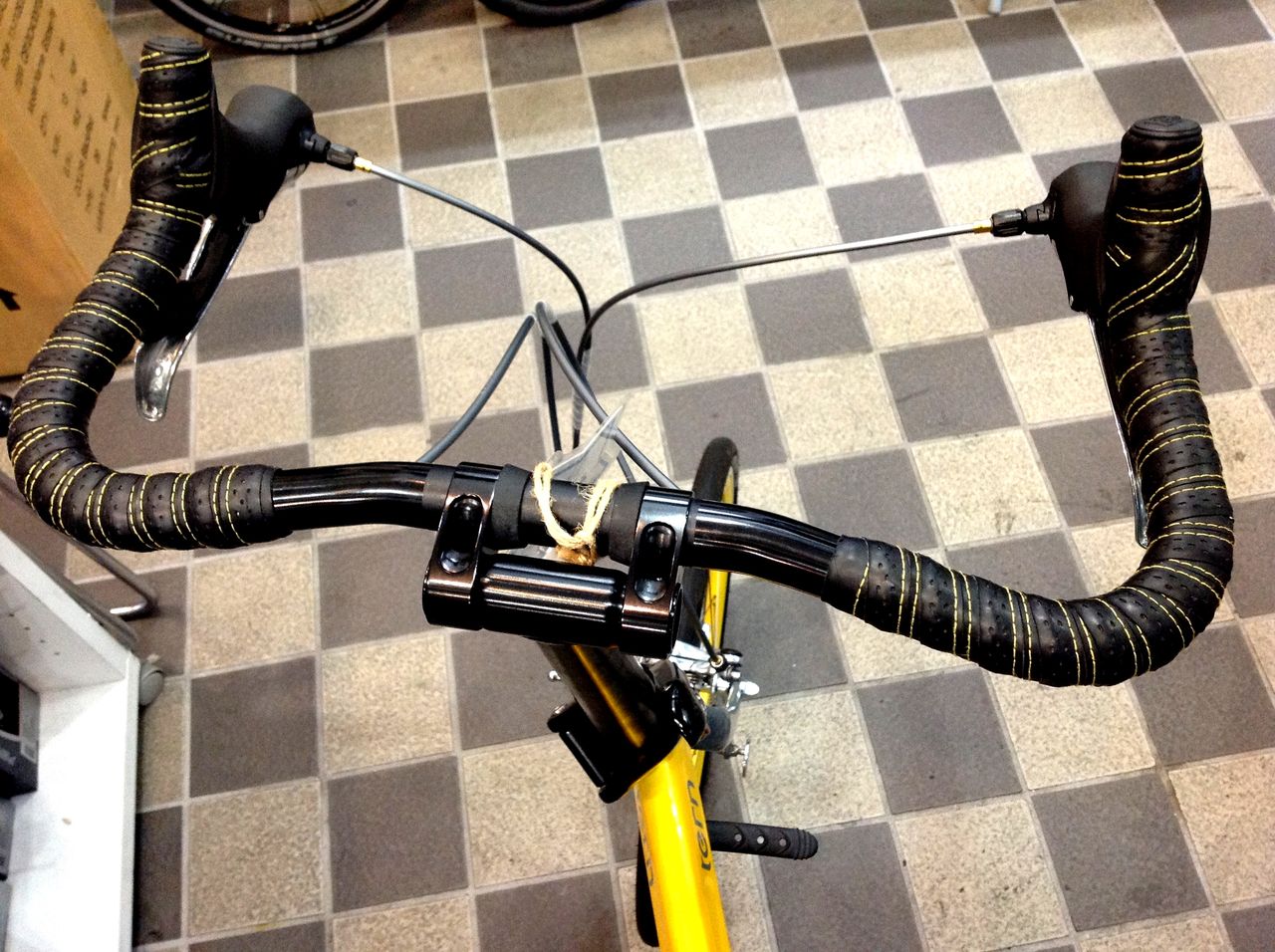

絶妙なスイープと絞りを持つX30hのブルホーンバー。幾通りものライディングポジションが取れ、Tiagra STI レバーとの相性も抜群だ。

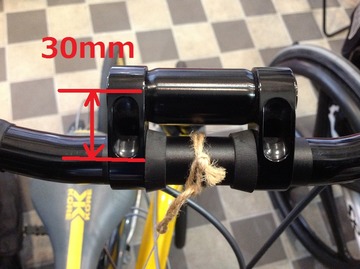

更に2012モデルまでのハンドルクランプオフセットが30mmだったのに対して

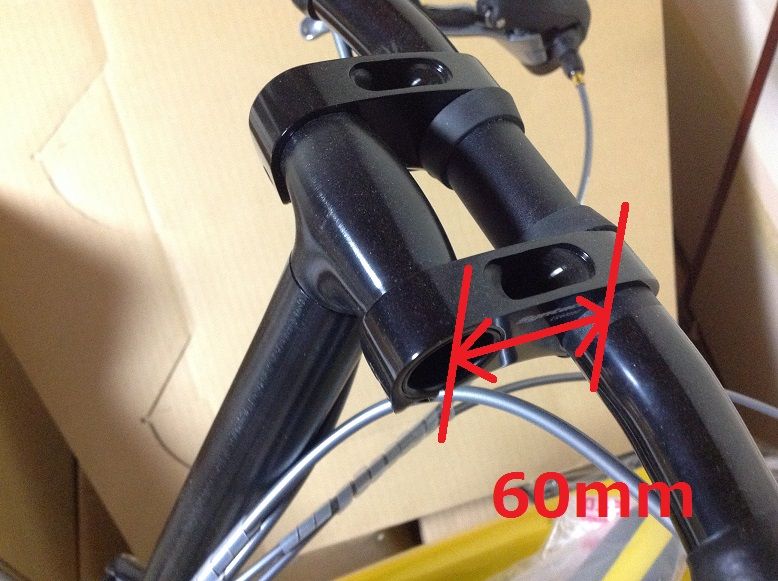

2013からは倍の60mmになっている。それだけ強度に余裕を持たしていると言える。
凝固な圧着力も然ることながら極端に少ない部品点数で構成されるシンプルなシステムがいい。アジャストロットの調整もスパナ1本で行える。メンテナンス講座その2を見れば誰でもメンテナンス出来るほどだ。
こちらDAHON のVクランプ
これではちょっと素人には手を出せません
さて、気になるtern 2014年モデルですが12月末から来年1月頃からの入荷予定となっております。
詳しくはこちらで
↓
2014 tern 展示会レポート Vol. 1 【橋輪Ｂｌｏｇ】
2014 tern 展示会レポート Vol. 2 【橋輪Ｂｌｏｇ】
2014 tern 展示会レポート Vol. 3 【橋輪Ｂｌｏｇ】
2014 tern 展示会レポート Vol. 4 【橋輪Ｂｌｏｇ】
以下のモデルは入荷済です
Link P24h
Verge Duo
2013年モデルもまだまだ在庫あります
2014年は全体的に値上げの傾向です。特にVergeシリーズの上位モデルは、モデルチェンジがありませんので、プライス的にも大変お得になっております。一番良いライドの季節を逃さないためにも！
tern Verge X20 315.000円
橋輪プライス 283.500円
20 Speed 9.3kg
Verge X20 在庫有り
2013 tern VERGE X10 178.500円
橋輪プライス 160.600円
10 Speed 9.7kg
VERGE X10 完売
2013 tern Verge X30h 199.500円
橋輪プライス 179.500円
30 Speed 10.3kg
（ペダルは附属しません）
Verge X30h 在庫有り

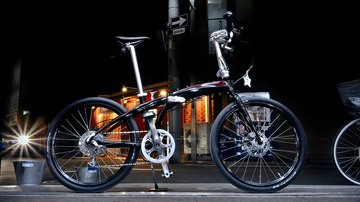

tern VERGE S11i 207.900円
橋輪プライス 187.100円
11 Speed 12.3kg
（写真は2012モデル）
VERGE S11i 在庫有り
tern Eclipse(イクリプス)P9 105.000円
橋輪プライス 94.500円
9 Speed 13.0kg
Eclipse P9 在庫有り
tern Joe D24 66.150円
橋輪プライス 59.500円
24Speed 14kg
Joe D24 在庫有り

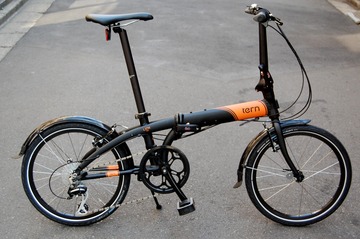

2013 tern Link N8 66.150円
