MOULTON DOUBLE PYLON を組む 8【橋輪Blog】

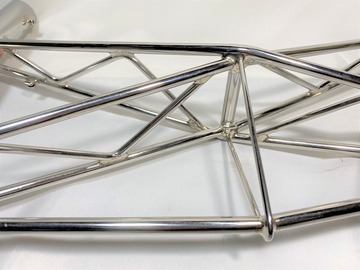

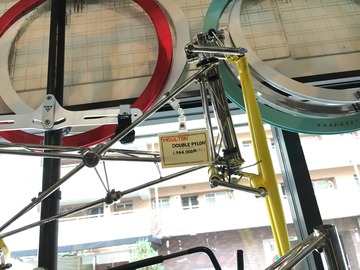

MOULTON DOUBLE PYLON を組む 8

IMG_0815

今日午前中にモノタロウからワッシャーが届いた。これでギリ間に合うかな。早速作業に掛ろう。

IMG_0816
届いたワッシャーは、内径8mm 外径13mm 厚さ0.4mm なので5枚入れて2mm を稼ぐ。



IMG_0818
複数のアジャストシムを入れて慎重に組んだピポットがばれぬよう紐で縛ってピポットボルトをそっと抜いた。5枚のワッシャーを入れてボルトを本締めすればピポットは完成。


IMG_0812
チェーンを装着する。おっと!忘れてたモールトンだから 114 リンクのチェーン1本じゃ足りない。RED 22 のチェーンなんて在庫してないし。まあ取りあえず写真だけ撮れるようにミッシングリンクで繋いでおけ。


IMG_0813
続きましてブレーキキャリパー。



IMG_0814
ダブルパイロンは、フロントにもリヤ用を使うのでブレーキシューを左右入れ替えねば。



IMG_0753
フレームセットに付属するウイッシュボーンステム。ハンドルバーは、NITTO M101NAS-BR 380mm 9.800円(税別)で、センタークランプ部にギザギザのないモールトンウイッシュボーンステム専用だ。


IMG_0819
ダブルパイロンのウイッシュボーンステムは、スレッドタイプ。



IMG_0820
バークランプ部の位置合わせの際、傷つき防止には何時もの作戦で、クランプボルトを反対側から入れ間に物をかって広げておく戦法。


IMG_0821
eTap シフトレバーの装着。やはり eTap は、配線が無いので非常に楽。



IMG_0822
グループセットに付属するブレーキケーブルを装着。



IMG_0754
最後の極めつけがサドルとバーテープであります。



IMG_0755
ASTVTE(アスチュート)SKYLITE VT 3.0 FLUO 30.500円(税別)



IMG_0756
ド派手な蛍光イエローであります。



IMG_0757

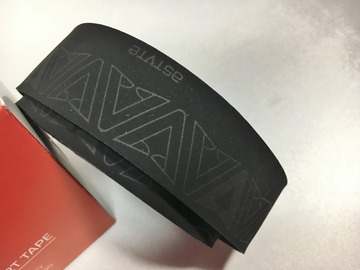

ASTVTE EXTREME TAPS LUXURY BLACK 3.200円(税別)ベルベット仕上げのラグジュアリーブラックを選択。


IMG_0823
さー、ラストスパートのバーテープ巻。夕方になってしまっては撮影も出来ません。



ショックなショックなショッキングイエロー!

IMG_0825
バーーテープを巻き上げ末端処理用のカラーテープを貼ろうとした瞬間! い、い、い、色が違いすぎる!


IMG_0824
ゲゲゲゲ、サドルも!フォークのイエローと色合いが全く違いすぎる!



371b3c67
あ〜あ、このパターンで行きたかったのに。



IMG_0826

実は、MINI LOVE カスタムバイクコンテストにエントリーしようとしていたんです。8月31日締め切りでしたが、1日2日が土日と言うことで、日曜日中にエントリーすれば間に合ったってこと。でも黄色いサドルとバーテープが合わないと分かった時点で、テンション下がりまくりです。ギリギリまで頑張って来ましたが、エントリーは見送ります。DV-1 のピンクサドルとダブルパイロンのイエローサドルをエントリーナンバー連番で出したかったな〜、残念!無念!

b7cb143c

Dynavector  DV-1は、エントリーしますので応援よろしくお願いします!



【2019年モデル入荷情報】

DAHON Ciao マットブラック
DAHON Ciao マルーン
DAHON DASH P8 タンジェリン
DAHON DASH P8 フロスホワイト
DAHON DASH P8 ナイトブラック
DAHON HORIZ Disc マリンブルー
DAHON Curve D7 ルビーレッド
DAHON Curve D7 オブシディアンブラック

tern Surge PRO Delta デルタレッド
tern Surge PRO Delta デルタグリーン
tern Surge マットブラック
tern Surge ミットナイト

FUJI FEATHER CX スペースブラック
FUJI FEATHER CX ブロ−ズグリーン
FUJI RIZE マットブラック
FUJI RIZE オーロラホワイト
FUJI RIZE ファインブルー
FUJI RIZE ブリリアントレッド
FUJI RIZE ライムグリーン
FUJI NAOMI マットブラック
FUJI NAOMI ブラッシュドアルミナム

MOULTON DOUBLE PYLON を組む 7【橋輪Blog】

MOULTON DOUBLE PYLON を組む 7

IMG_0789

やはりどんだけ探しても内径8mm 外径13mm なんて平ワッシャーは無かった。またもやモノタロウの世話になる。元々入っていたノルトロックワッシャーを更に2枚追加しようとも思ったが、内径6.5の上は8.7って規格しか日本ではないようだ。平ワッシャーで調べると内径8mm 外径13mm 厚さ0.4mm てのが品番4217112で34枚入り一パック299円であった。またこれを1.200円ほど出して購入する。取りあえずピポットボルトを緩めてクランクフィキシングボルトを本締めして先に進むとする。クランクセットが、SRAM RED ならグループセットもRED。それも eTap で行きます。
IMG_0747
SRAM RED eTap Road Groupset short cage  207.000円(税別)



IMG_0748
SRAM RED22 Brake Caliper Rear  20.200円(税別)
ダブルパイロンの場合前後共にリヤを使います。



IMG_0750
SRAM Cassette XG-1190 11-26T 11s  42.000円(税別)




IMG_0752
SRAM RED22 chain Powerlock 114 L  6.210円(税別)




IMG_0790
フレームセットに付属するケーブルコネクターとフロントディレーラー台座。




IMG_0791
こんな風に取り付くのか。




IMG_0792
ボルトがドン付きだからスプリングワッシャーを追加しよう。



IMG_0794
アルミ削り出しの2分割タイプ。



IMG_0795
この様にフロントディレーラーの角度が変えられる。取付ボルトのわきにある雌ネジは何だろう。



IMG_0793
ぼくが思うにこんな風にホーローネジを入れて回り止めにするんじゃないかな?



IMG_0798
丁度良いサイズのホーローネジを見つけた。M4 × 4mm。



IMG_0799
こんな感じで。



IMG_0800
角度を合わせてボルトを締めた後にロック。この辺は全てロックタイトを塗布。




IMG_0801
フロントディレーラーに取り付けるウェッジは、A の一番山が高いやつを選択。



IMG_0802
少しは役に立ちそうだ。



IMG_0796
フロントディレーラーを仮止めし、



IMG_0797
リヤディレーラーとシフター含めて先にペアリングしておきます。フロントディレーラーを動かしてみると何とか操作範囲内で納まりそうです。一安心。



IMG_0803
位置が決まったら一度フロントディレーラーを外して例のホーローネジをロック。



IMG_0804
フロントディレーラーのセッティングには結構な時間を要す。



IMG_0807
次にカセット。



IMG_0806
流石 RED で158.0g。



IMG_0808
カセット組込み完了。



IMG_0810
ANDOZA ホイール組み付け。



IMG_0811
そしてリヤディレーラー。

と、本日の作業はここまで。急げ!急げ!急げ! どうしても明日には組み上げて写真撮影まで終了させる必要に迫られている。

間に合うのか?



【2019年モデル入荷情報】

DAHON Ciao マットブラック
DAHON Ciao マルーン
DAHON DASH P8 タンジェリン
DAHON DASH P8 フロスホワイト
DAHON DASH P8 ナイトブラック
DAHON HORIZ Disc マリンブルー
DAHON Curve D7 ルビーレッド
DAHON Curve D7 オブシディアンブラック

tern Surge PRO Delta デルタレッド
tern Surge PRO Delta デルタグリーン
tern Surge マットブラック
tern Surge ミットナイト

FUJI FEATHER CX スペースブラック
FUJI FEATHER CX ブロ−ズグリーン
FUJI RIZE マットブラック
FUJI RIZE オーロラホワイト
FUJI RIZE ファインブルー
FUJI RIZE ブリリアントレッド
FUJI RIZE ライムグリーン
FUJI NAOMI マットブラック
FUJI NAOMI ブラッシュドアルミナム



MOULTON DOUBLE PYLON を組む 6【橋輪Blog】

MOULTON DOUBLE PYLON を組む 6

リヤアームピポットが非常に上手い仕上がりとなったので、コンポーネントの搭載に移ろう。チョイスしたのは、SRAM RED。先ずはクランク周りから。

IMG_0749
SRAM RED GXP クランクセット 53-39T  63.000円(税別)



IMG_0751
SRAM GXP English ボトムブラケット 73/68  4.320円(税別)



IMG_0758
ボトムブラケットは、シェルネジ山修正とファイスカットできちんと装着出来たが、



IMG_0759
おっと! シマノのレンチがピポットに干渉して掛らないぞ!



IMG_0760
ここは、BOX レンチタイプで乗り切り。



IMG_0761
ドライブサイドから挿入。



IMG_0762
オイルシールにもクランクスプラインが入っています。



IMG_0768
GXP クランクのフィキシングボルトは、回転を見つつ軸方向のガタが無くなるまで規定トルクで締めればOK。


IMG_0769
ところがフィキシングボルトを締めて行くと回転の度にカサカサ言い出しました。



IMG_0773
ピポットボルトがクランクアームに近づいているような?



IMG_0780
橋輪レシートが完全に挟まっています。これはクランクをもっと右側に出したいところだが?



IMG_0766
GXP BB には2枚のスペーサーが付属して来ますが、【橋輪Blog】読者であれば、この2枚を入れることが意味を成さないどころか逆効果になるのを知ってますよね。


IMG_0776 - コピー (2)
左のBB だけでクランクシャフト軸方向の位置決めをしているGXPクランク。



IMG_0777
フィキシングボルトを締めれば左BB はもう上下に動きません。



IMG_0776 - コピー
ここ(ブルー)にスペーサーを入れた場合写真の部品の全てがフレームに近づく(より干渉する)だけです。


IMG_0776
逆に右側に入れてもクランクの位置は全く変わりません。



72c4c753
この写真でお分かりだろうか。

SRAM GXP クランクの素晴らしさを掘り下げたい方はこちら↴

SRAM RED GXP クランクへの誤解(その2)
SRAM RED GXP クランクへの誤解(その3)
SRAM RED GXP クランクへの誤解(その4)
SRAM RED GXP クランクへの誤解(その5)
SRAM RED GXP クランクへの誤解(完結編)

IMG_0783
対策は極めて単純で、飛び出しているピポットボルトを引き出してあげれば良い。このキャップボルトの首下に飛び出している分の厚みの平ワッシャーを入れれば良いのだが、そんな都合の良いサイズがあるだろうか?内径8mm の外径13mm 以下。


IMG_0782
普通規格だと内径8mm では、17.5mm もの外径になってしまう。



IMG_0784
ここから探すのか?



IMG_0785

広げ始めたが見つかる気がしない。

気が遠くなってきたな



【2019年モデル入荷情報】

DAHON Ciao マットブラック
DAHON Ciao マルーン
DAHON DASH P8 タンジェリン
DAHON DASH P8 フロスホワイト
DAHON DASH P8 ナイトブラック
DAHON HORIZ Disc マリンブルー
DAHON Curve D7 ルビーレッド
DAHON Curve D7 オブシディアンブラック

tern Surge PRO Delta デルタレッド
tern Surge PRO Delta デルタグリーン
tern Surge マットブラック
tern Surge ミットナイト

FUJI FEATHER CX スペースブラック
FUJI FEATHER CX ブロ−ズグリーン
FUJI RIZE マットブラック
FUJI RIZE オーロラホワイト
FUJI RIZE ファインブルー
FUJI RIZE ブリリアントレッド
FUJI RIZE ライムグリーン
FUJI NAOMI マットブラック
FUJI NAOMI ブラッシュドアルミナム



MOULTON DOUBLE PYLON を組む 5【橋輪Blog】

MOULTON DOUBLE PYLON を組む 5

DSC_5252

モノタロウからシムとO リングが届いた。不思議なのは、O リングが当日発送でシムが翌々日発送。別々な日に届いて各々代引きで支払ったのに送料は、1回分ってなんで?

DSC_5253
両方で1.296円也。


IMG_0719
O リングは、ほぼ同じ内径でもこんなに太さが違う。



IMG_0720
入れるシムの順番は、内径8mm の0.2が2枚入って0.4。 O リング二つに、内径13mm の0.5 / 0.2 / 0.2 で0.9。


IMG_0721
ピポットボルトに内径8mm 0.2を2枚入れる。



IMG_0723
そこへスピンドルを入れてピポットボルトを通す。ボルトを締めていない状態で横方向のガタが0。ここまで完璧。



IMG_0724
この状態からピポットボルトを締め込めば、ピポットボルト、左側フランジ、シム、スピンドルシャフト、右側フランジを含むBB シェルが全て一体となりメインフレーム側のメタルブッシュがスピンドルシャフト外周を滑ることとなる。リヤアーム部は合格を上げたいので hasirin スッテッカーを張って置こう。フレーム No. は、171703。


IMG_0725
先ずは、O リングなしでメインフレームと合体する。左側には内径13mm の0.9。



IMG_0726
反対側には、内径8mm の0.4.



IMG_0727
リヤアームを揺さぶりながら0.2を2枚重ねて隙間に入れて行く。



IMG_0728
シムの穴にボルトが合ったようだ。そのままピポットボルトをねじ込んで止まったところから時計の針でおよそ5分ほど軽く締めてみた。


IMG_0729
全くガタが無い。出来過ぎと言えるぐらい完璧。O リングの弾性が無くともクリアランスが0に近づいたのだ。


IMG_0731
クリアランスが確認できたところでブラスブッシュの挿入量の調整。



IMG_0732
線径Φ2.4からΦ1.78に変更したO リングをセットしてみる。



IMG_0733
完全に中へ入り込んでしまった。



IMG_0734
O リングは、潰れないとオイルシールとしての役目を果たさないので、もう少しブラスブッシュを引き出してやろう。


IMG_0735
スライディングハンマーを使う。



IMG_0736
チップを締め込むと先端が広がる構造。



IMG_0737
ブラスブッシュ内径にピッタリまで広げ、



IMG_0738
10回ほどこずいただろうか。O リングが僅かに顔を出す位置まで来た。



IMG_0739
スピンドルにグリスを塗布し本ちゃん組に掛る。



IMG_0740
IMG_0743
IMG_0742
反対側のシムも入れてアッセンブリー完了。



IMG_0744
規定トルクは、分からないがクリアランスがきっちり出ていればどんだけ締めてもリヤアームはスムースに動いてくれるはず。


IMG_0745
手を放すとストンと落ちるのではなく、ヌルッって感じで自然落下してくる。



IMG_0746

我ながらアジャストシム増量作戦は、最高の上出来となった。

完璧!



【2019年モデル入荷情報】

DAHON HORIZ Disc マリンブルー
DAHON Curve D7 ルビーレッド
DAHON Curve D7 オブシディアンブラック

tern Surge PRO Delta デルタレッド
tern Surge PRO Delta デルタグリーン
tern Surge マットブラック
tern Surge ミットナイト

FUJI RIZE マットブラック
FUJI RIZE オーロラホワイト
FUJI RIZE ファインブルー
FUJI RIZE ブリリアントレッド
FUJI RIZE ライムグリーン
FUJI NAOMI マットブラック
FUJI NAOMI ブラッシュドアルミナム



MOULTON DOUBLE PYLON を組む 4【橋輪Blog】

MOULTON DOUBLE PYLON を組む 4

IMG_0665

さて、どうしてくれようダブルパイロンのリアアームピポット。幸いスピンドルシャフトもフランジ幅も足りない方向での問題なので、何時もの様にアジャストシム増量作戦で行こうと思います。しかし何時も思うが何で販売店がこんな作業を強いられるのであろうか。きちんと完成されたフレームセットをデリバリーして欲しいものだ。

IMG_0666
先ずは、フランジとスピンドルシャフトだけの関係を見てみる。



IMG_0667
スピンドルシャフトをフランジにピポットボルトでセットするが、決して締め込んではならない。



IMG_0668
IMG_0669
スピンドルシャフトを左右に寄せるとこれだけの隙間が出来る。この状態でピポットボルトを締め込んでしまうとフランジ上側がつぼまり O リングの上側だけが強く押し潰されることとなる。



IMG_0670
隙間ゲージで測ってみると、



IMG_0671
0.40mm あった。



IMG_0672
スピンドルシャフト内径は、8.01mm。



IMG_0673
外径は、12.66mm なので、内径8mm の厚さ0.40mm のシムを入れれば寸法はピッタリ。外径は、スラストベアリングの役目も持たせたいので、フランジの大きさに近い20mm が好ましい。



IMG_0676

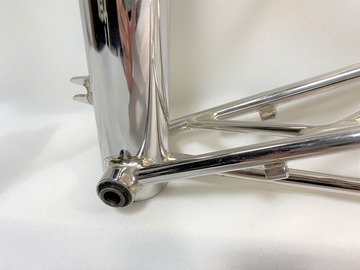

次にメインフレームピポット部とリヤアームフランジとの関係。




IMG_0677
O リング無しで片側に寄せるとこんなにもの隙間が。これだけの隙間を O リングの潰れでカバーしようなどと馬鹿げてるとしか言いようがない。



IMG_0678
こちらも隙間ゲージで測ってみると1.3mm もあった。



IMG_0680
計測した寸法を集計してみるとスピンドルとフランジの隙間は、0.4mm。BRS 008 020 020 の品番で内径8mm 外径20mm 厚さ0.2mm のシムが出ている。これを2枚購入して0.4mm とする。反対側のメインフレームピポット部とリヤアームフランジ間の1.3mm の隙間は、先ほどの0.4mm を差し引いた0.9mm のシムが必要。これはスピンドルシャフト外径に当たる内径13mm 外径19mm のベアリング用アジャストシムを沢山持っているので組み合わせて0.9mm を作ればよい。


IMG_0681
問題は、O リングで、これを潰して帳尻を合わせていたところにシムなど入る積が無い。太さを測ってみるとΦ2.58 あった。シムでクリアランスを詰めれば O リングの必要性は無くなるが、外部からの水の浸入、外部へのグリスの流出防止には効果絶大であることは確か。サイズを変えて装着することとする。O リングのサイズ表を見てみると内径が大きくなるにしたがって太さも太くなる傾向に並んでいるが、イレギュラーなものもあった。内径12.30mm を見ると太さ(線径)がΦ2.4となり、その上の12.42mm を見るとΦ1.78 と逆に細くなっている。これだ! 品番 AS568-014A 内径12.42mm の線径Φ1.78 を2ヶ購入する。


IMG_0682
ブラスブッシュの埋め込み量を測ってみると、



IMG_0683
1.88mm だった。これをΦ1.78 の O リングがほんの僅か潰れるまでブッシュを引き出してあげれば良い。支持する距離が広いほどねじり剛性も上がる。


IMG_0661
一番の幸いは、スピンドルとブッシュのクリアランス。二つのブッシュの平行度もいいし指でグググっと入って行く感じも良い。


IMG_0684
シムと O リング到着まであと三日、今月中に完成できるだろうか?
