先生の KIMORI COLOSUS HR メンテ&Di2 アップグレード 完成編【橋輪Blog】

DURA-ACE から DURA-ACE Di2 へ

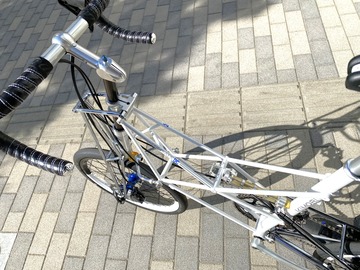

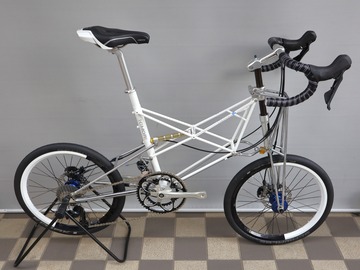

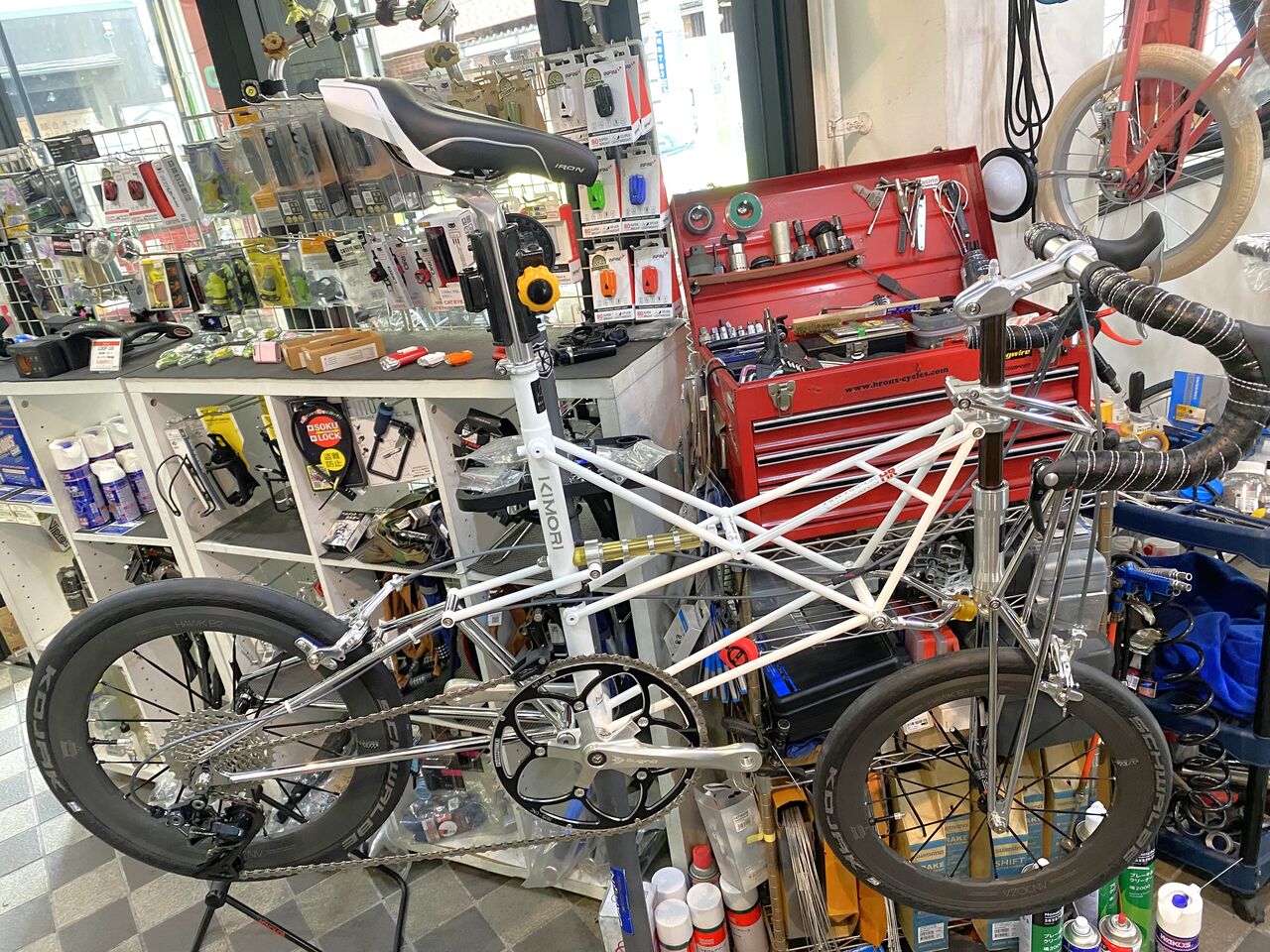

DSC_2903

Shimano 9000 DURA-ACE フルコンポから R9150 DURA-ACE Di2 へのアップグレードを行います。

DSC_2921
DSC_2922
DSC_2920
DSC_2923
DSC_2924




DSC_2917
外装バッテリー:BT-BTR1  7.077円(以下税別)
バッテリーマウントショート:BM-DN100-S  10.130円
ボトルフィックス:RIXEN KAUL  1.100円


DSC_2925
フロントディレーラー:FD-R9150  38.333円



DSC_2926

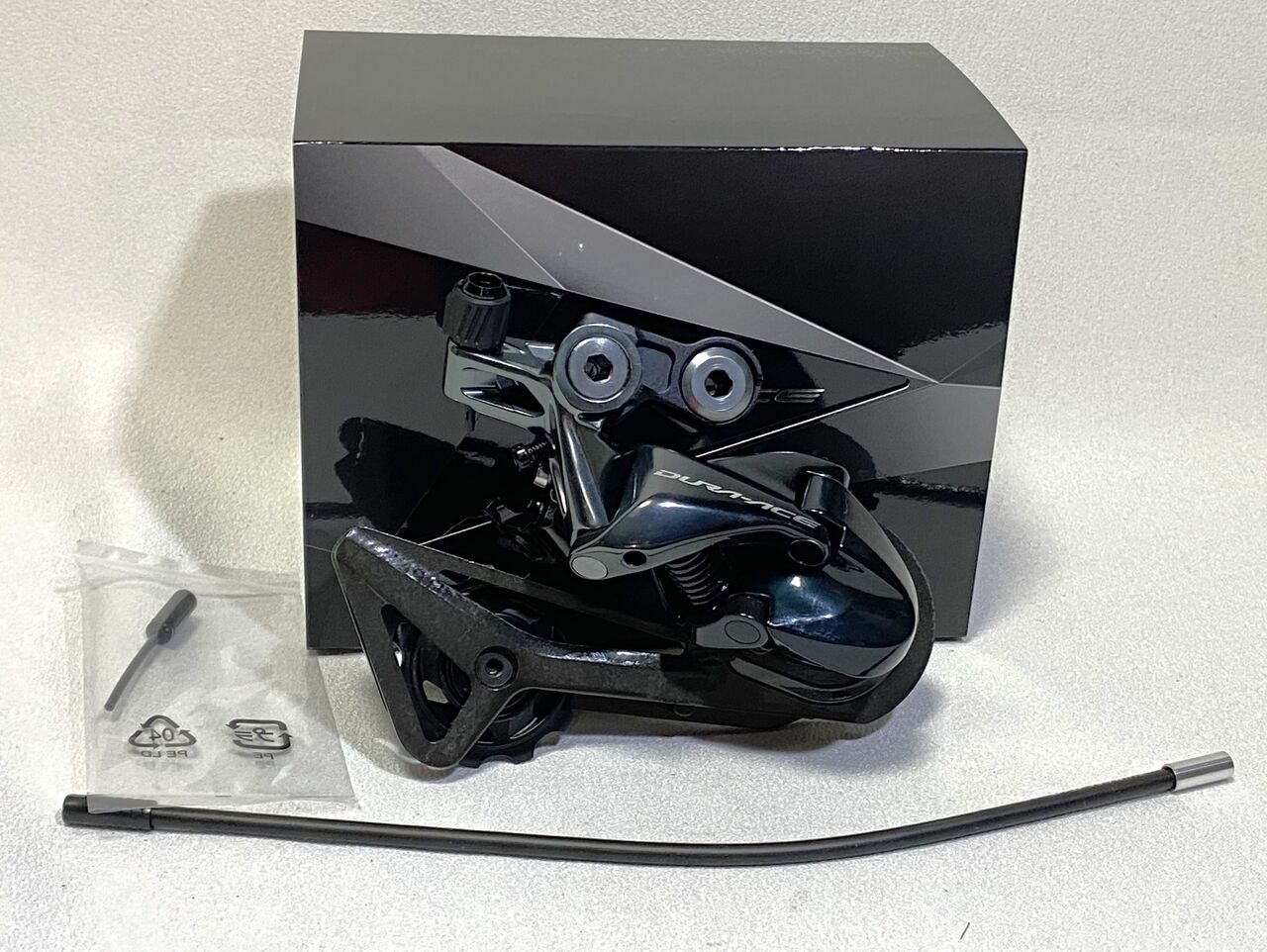

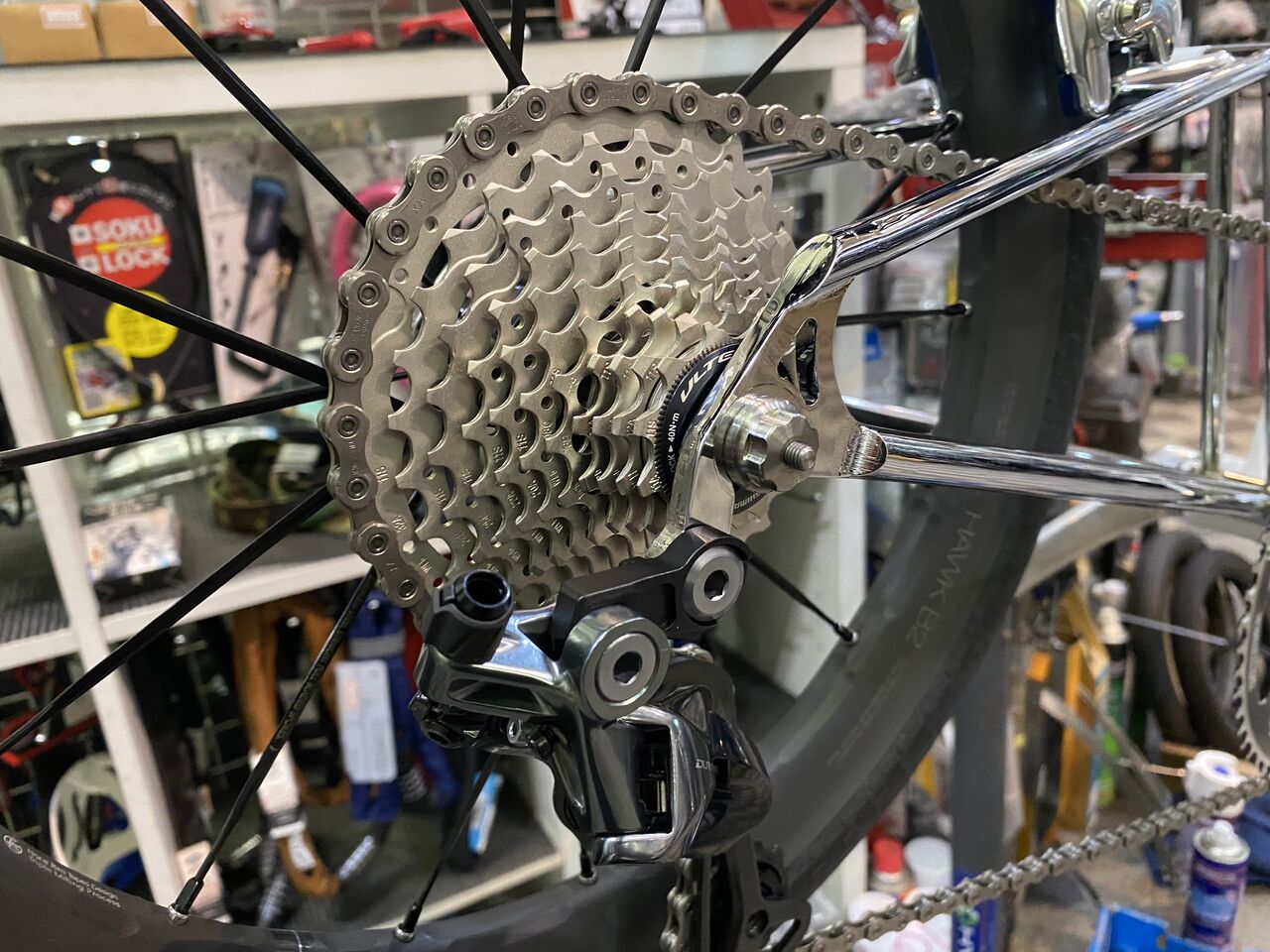

リヤディレーラー:RD-R9150  62.041円



DSC_2927
デュアルコントロールレバー:ST-R9150  64.307円



DSC_2928
ジャンクションB:SM-JC  2.817円



DSC_2929
ジャンクションA:SM-EW90  9.905円



DSC_2931
ワイヤレスユニット:EW-WU101  7.958円



DSC_2930
エレクトリックワイヤー:EW-SD50 250mm                  2.179円
エレクトリックワイヤー:EW-SD50 300mm  2.204×4 8.816円
エレクトリックワイヤー:EW-SD50 500mm                  2.252円
エレクトリックワイヤー:EW-SD50 850mm                  2.321円


DSC_2970

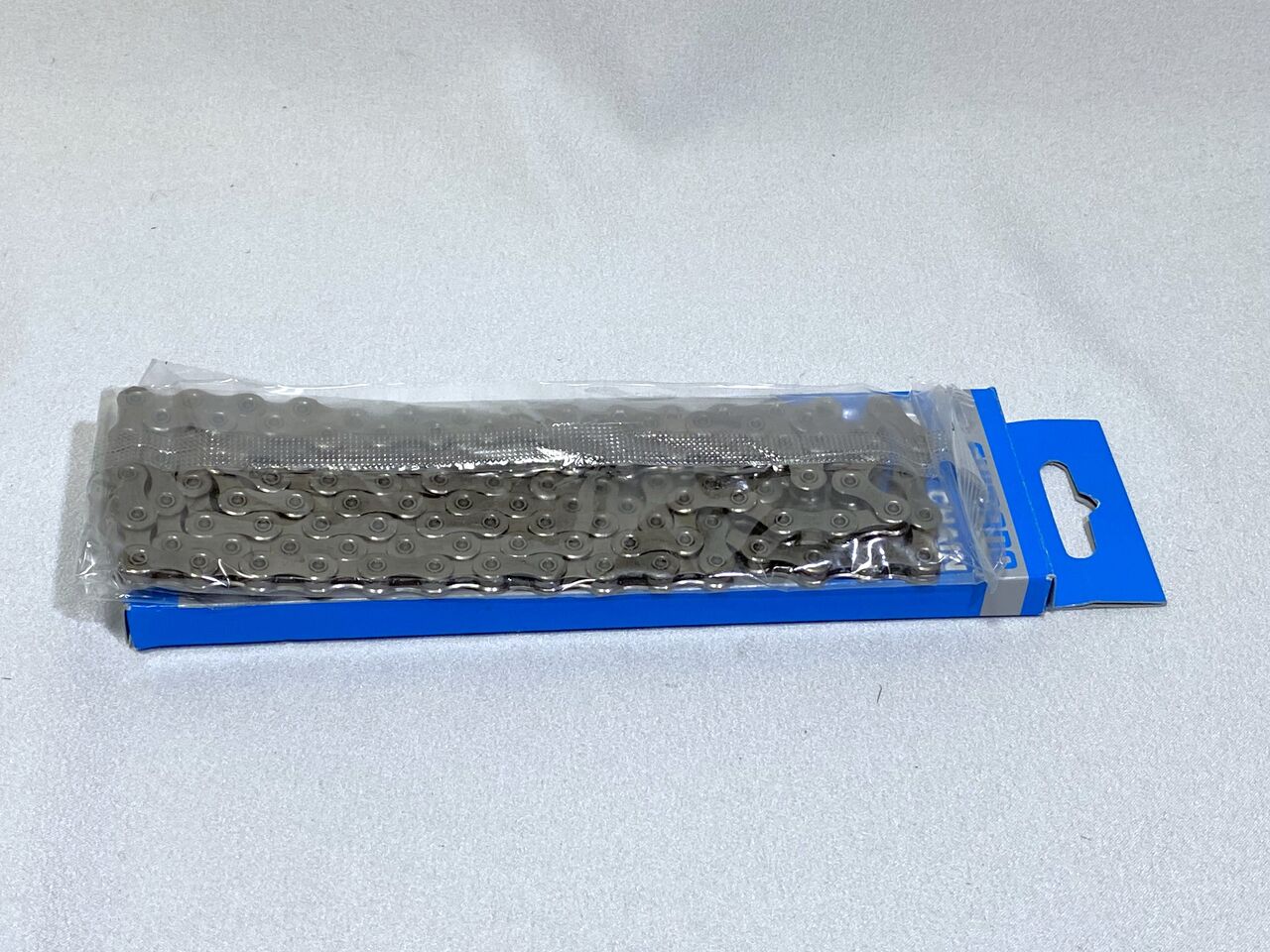

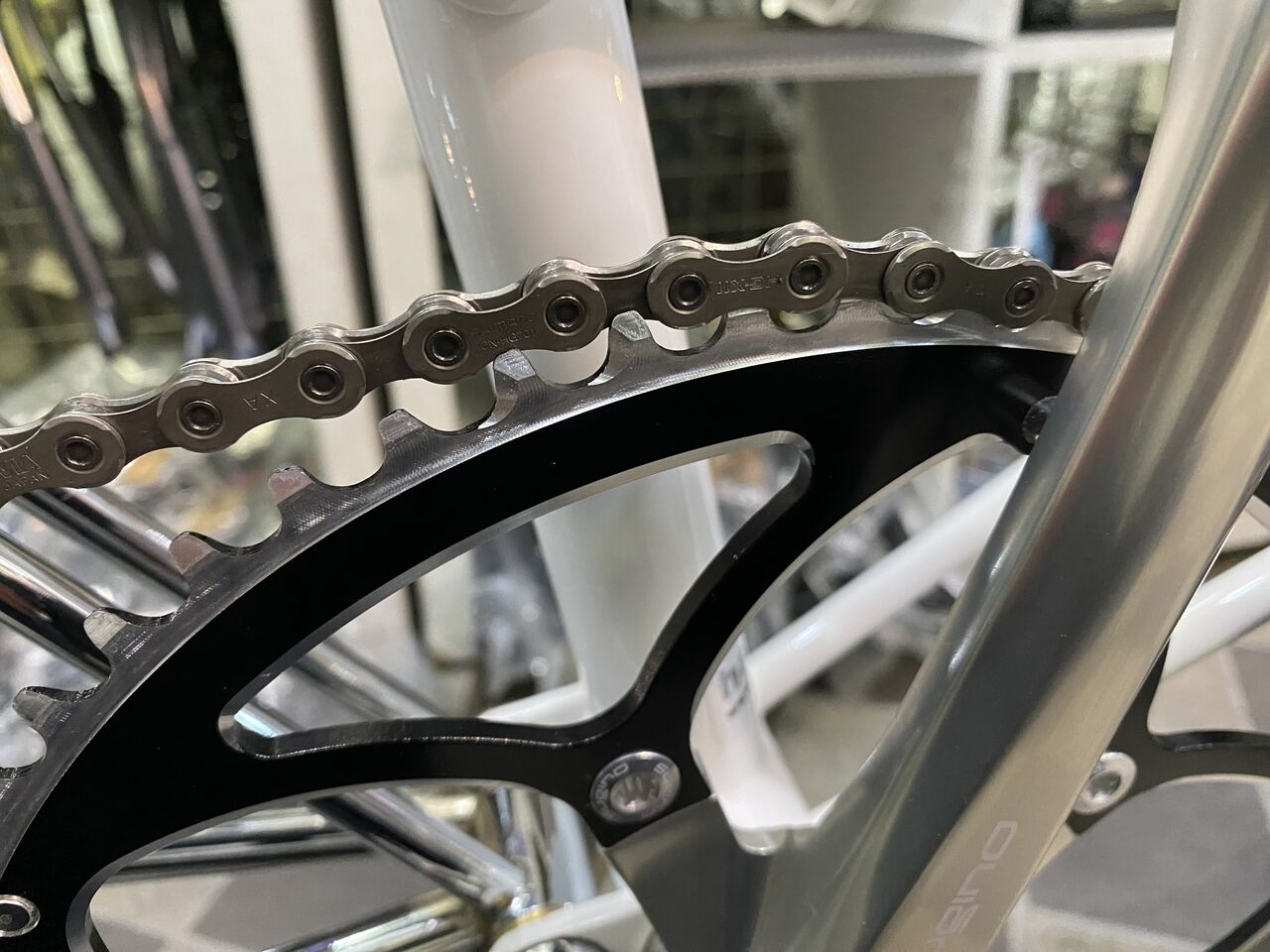

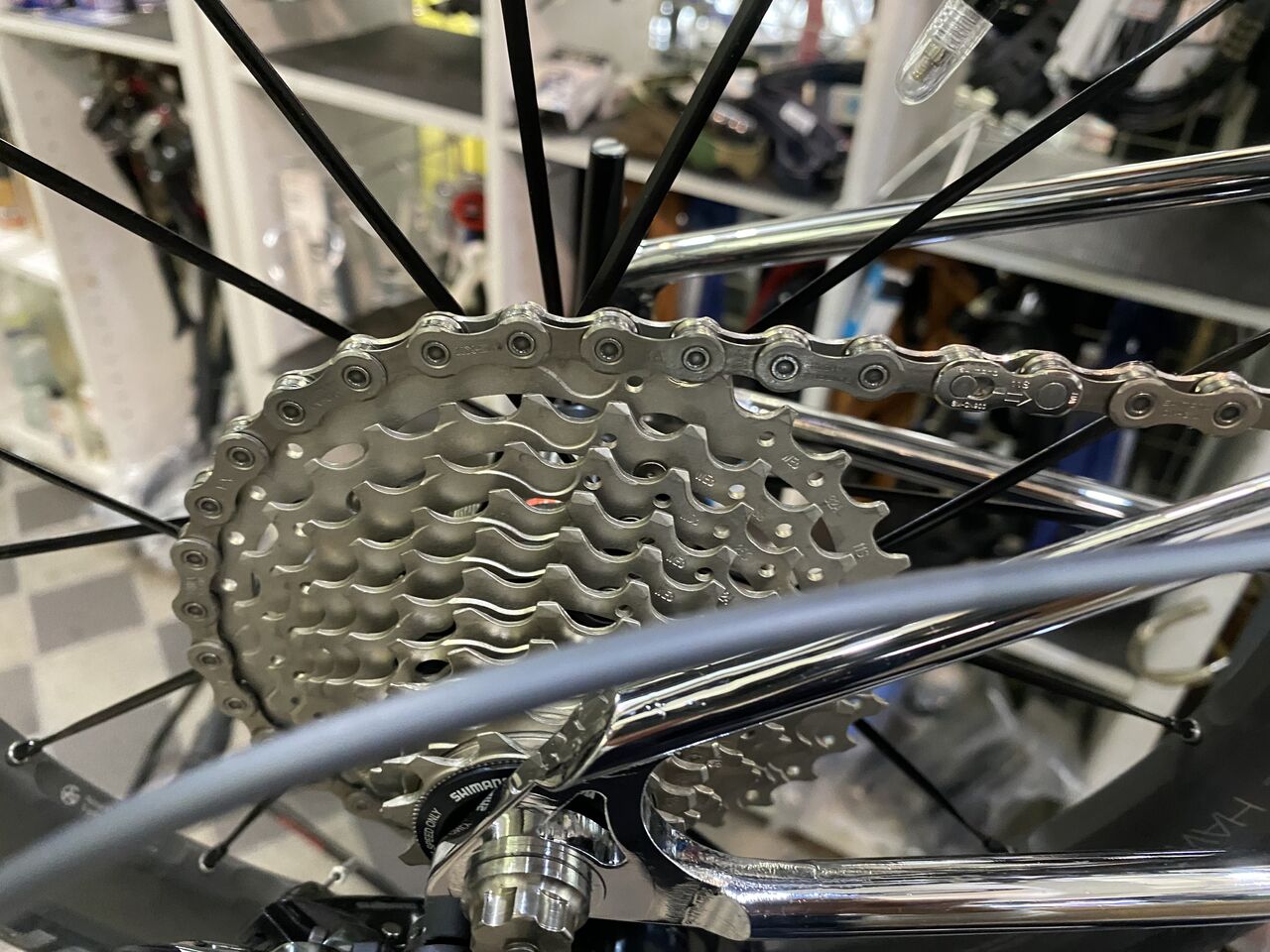

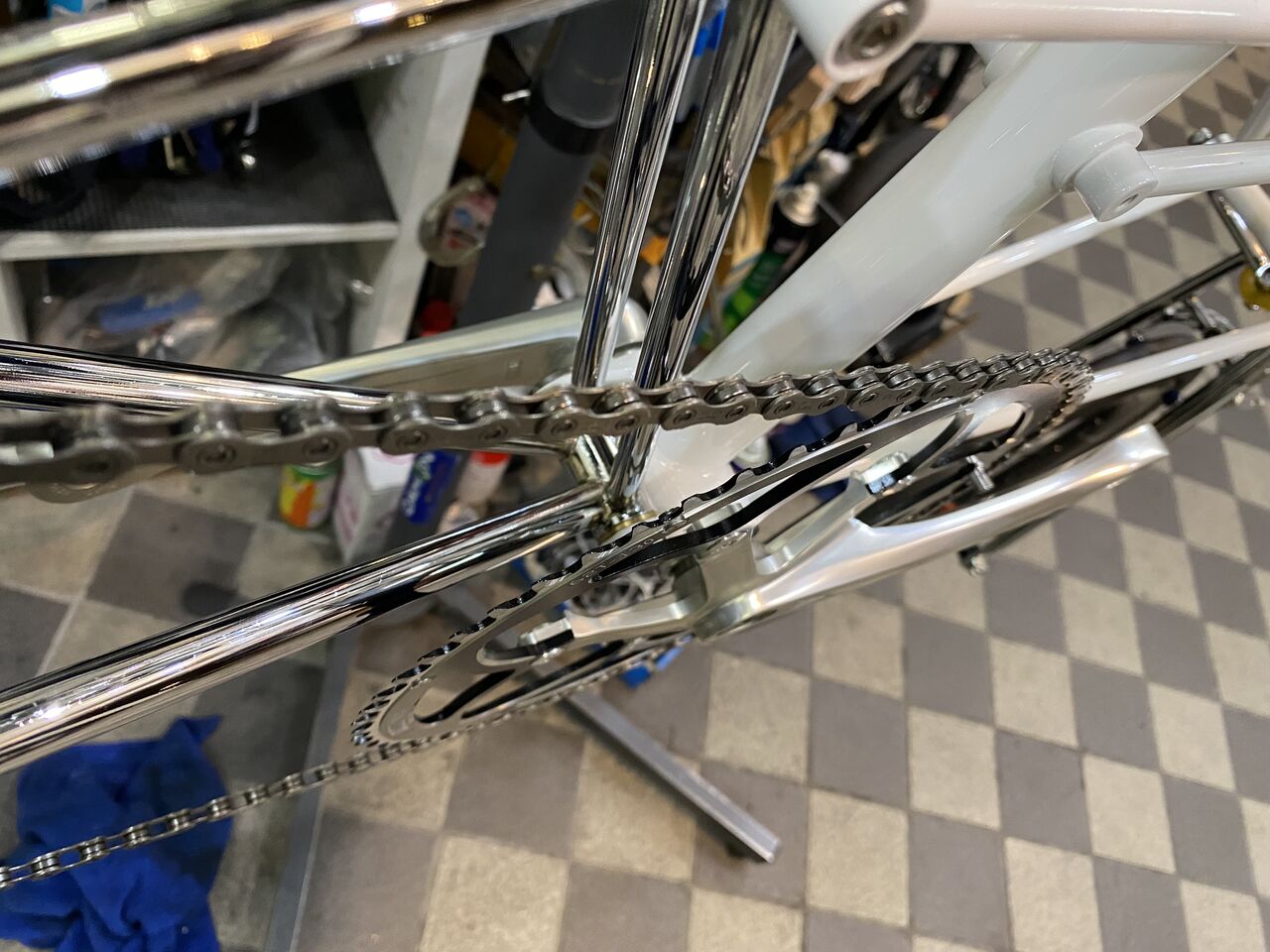

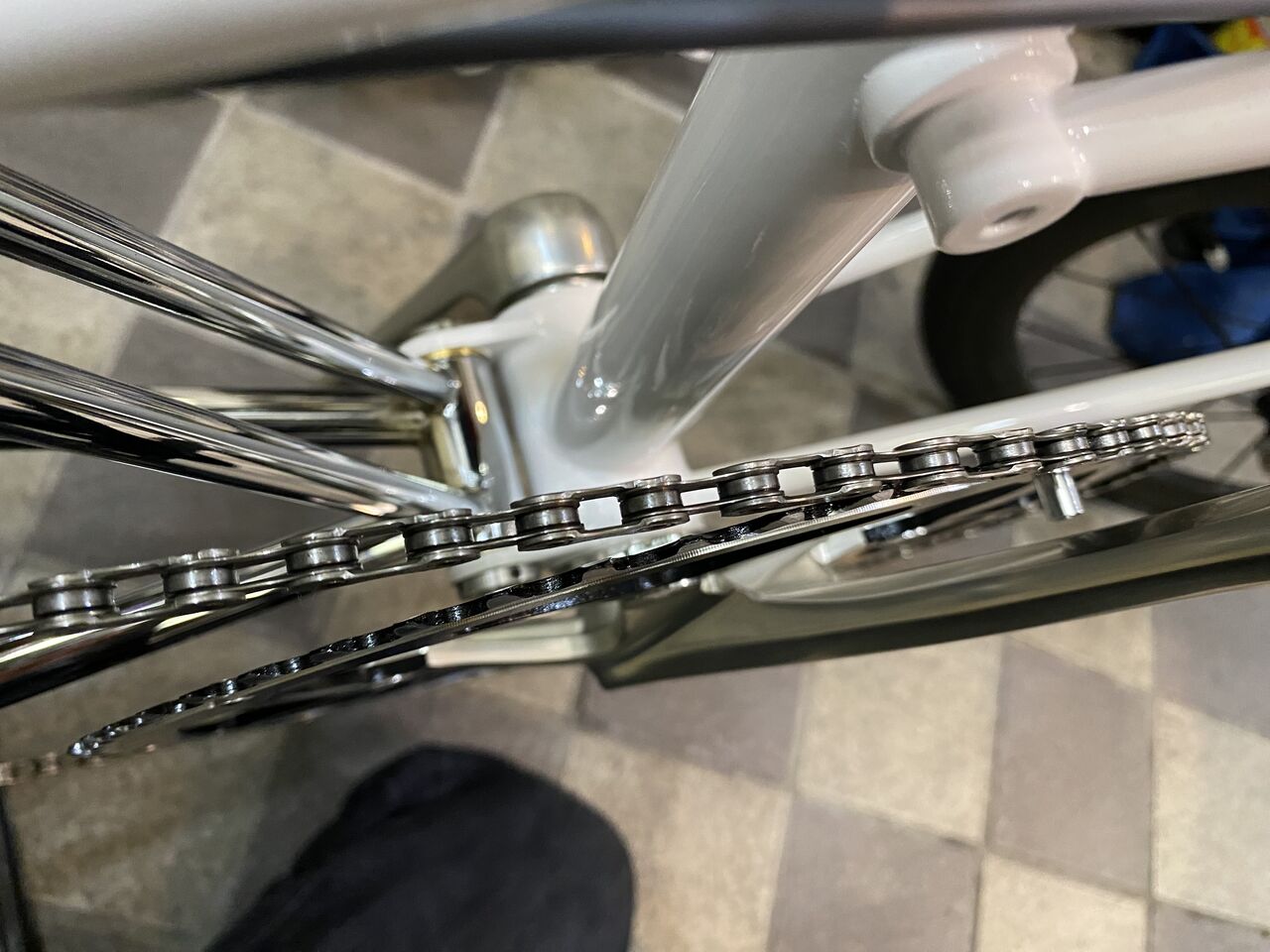

チェーン:CN-HG901-11  4.723円

シマノパーツ合計 222.859円(税別)



DSC_2972
バーテープ:Lizard Skins 2.5  3.900円(税別)



先生バーテープは、ブルーをチョイス。これにて完成!

DSC_3019




DSC_3030




DSC_3026




DSC_3029




DSC_3025




DSC_3027




DSC_3033




DSC_3028




DSC_3021




DSC_3020




DSC_3018

今回のメンテ&Di2 アップグレード
車体オーバーホール関係 130.780円
Di2 アップグレード    245.859円
税込合計        406.770円
(税込)


先生、大変お待たせ致しました。完成で〜す!


PS
DSC_3035
木森さん、信じ難いですが SEV 確実に効いてますよ!


明日は、これを

DSC_3016



先生の KIMORI COLOSUS HR メンテ&Di2 アップグレード 4【橋輪Blog】

完全無給油ベアリング DU ブッシュのお話

DSC_2890

キモリファィトリーから先生の KIMORI COROSSUS HR 2号機フレームが戻って来た。今回はフロントフォークオイル交換を含むフルオーバーホールとなった。

DSC_2889

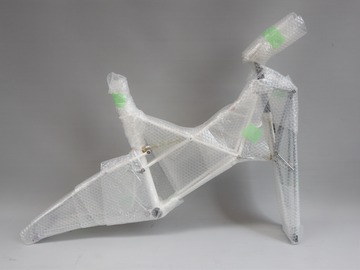

過剰なほどの梱包。



DSC_2891

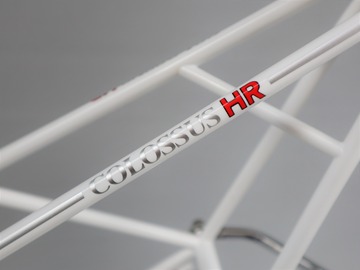

完璧な精度で組まれたフレームは、新車の性能を取り戻したに違いない。



DSC_2892
DSC_2893
全てのブッシュ類が交換された。特にリヤアームピポットブッシュは、圧入後に膨らんだブッシュの内径をアジャストリーマでの微調整が必要とされる。



DSC_2932
今回の交換部品は以下。(価格は税別)これにフロントダンパーユニットのフラッシング&オイル交換が加わる。

・ピボットシャフト                                            7.000円
・ピボットメタルブッシュ                   2.100×2 4.200円
・KS ブッシュ                              2.870×12 34.440円
・DU ブッシュ                                  800×12 9.600円
・ナイロンワッシャー                        110×12 1.320円
・MAED DU ブッシュ                         800×2 1.600円
・ピロボール(大)                                          1.800円
・ピロボール(小)                            1.460×2 2.920円
・ピロボールボルト                             500×2  1.000円
・ピロボールナイロンナット                     120×2 240円
・5mm ナイロンナット                             80×12 960円
・フロントダンパーフリーピストンOリング 100×2 200円
・フォークオイル50cc                    500円
-----------------------------------------------------------------------
合計                           65.780円



DSC_2938
写真は、交換されたDUブッシュです。母材に圧入される可動部分の完全無給油ベアリングです。大同メタル工業のダイダインDDK05 という製品で、銅の表面にPTFEというテフロン加工のようなものが施してあるそうです。同ホームページによると給油無しの方が耐摩耗性、耐荷重性共に良好となっていることからキモリファクトリーでは現在、無給油で組んでいるそうです。


DSC_2939
全てのブッシュがダメだったわけではないが(黒いテフロンが剥がれた下に銅が見えている)次のオーバーホールまでの消耗部品の均一化ともう一つ、全てのブッシュを外す必要があったため全部の交換に至った。


DSC_2895

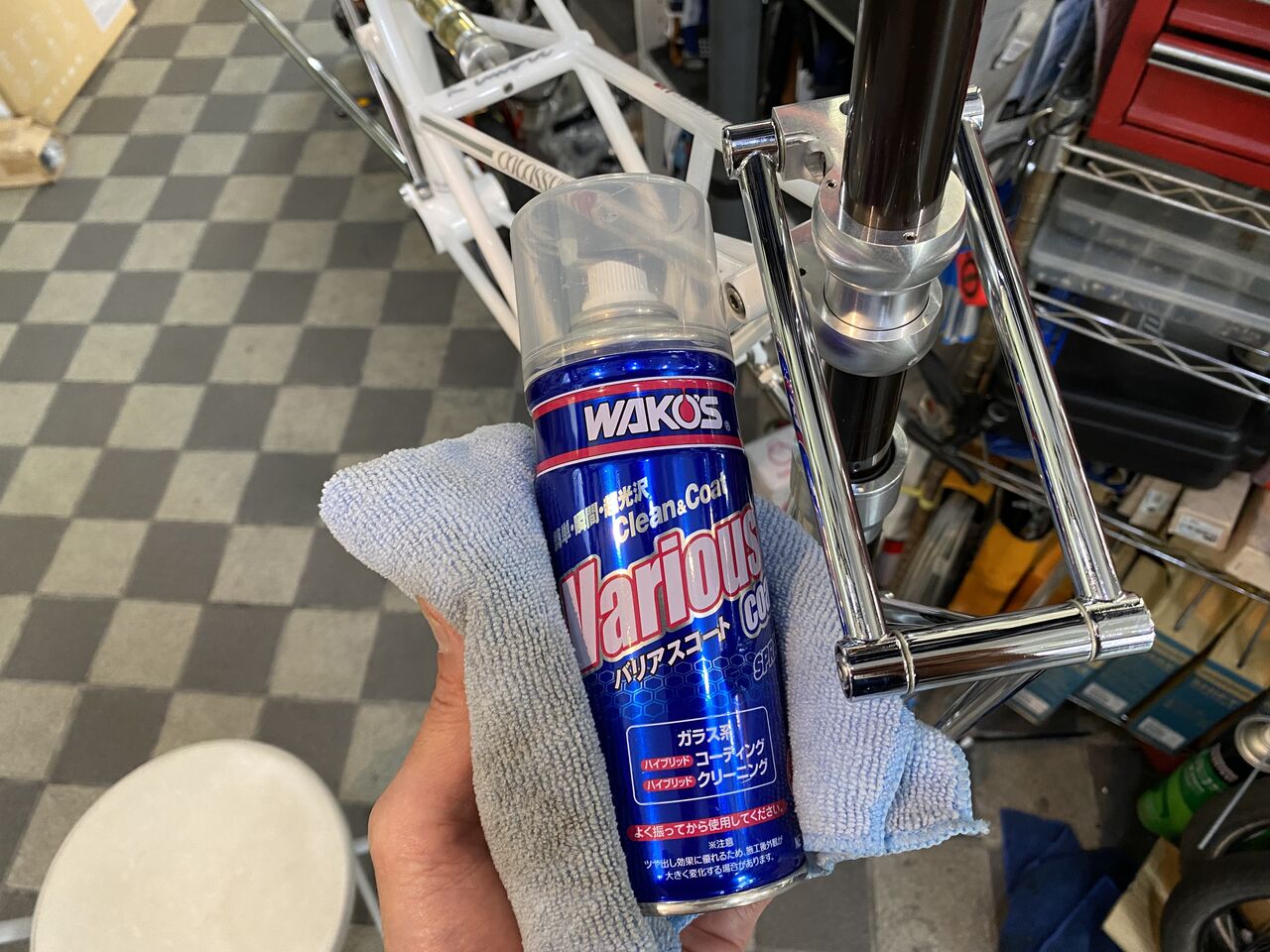

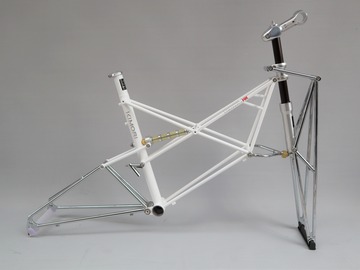

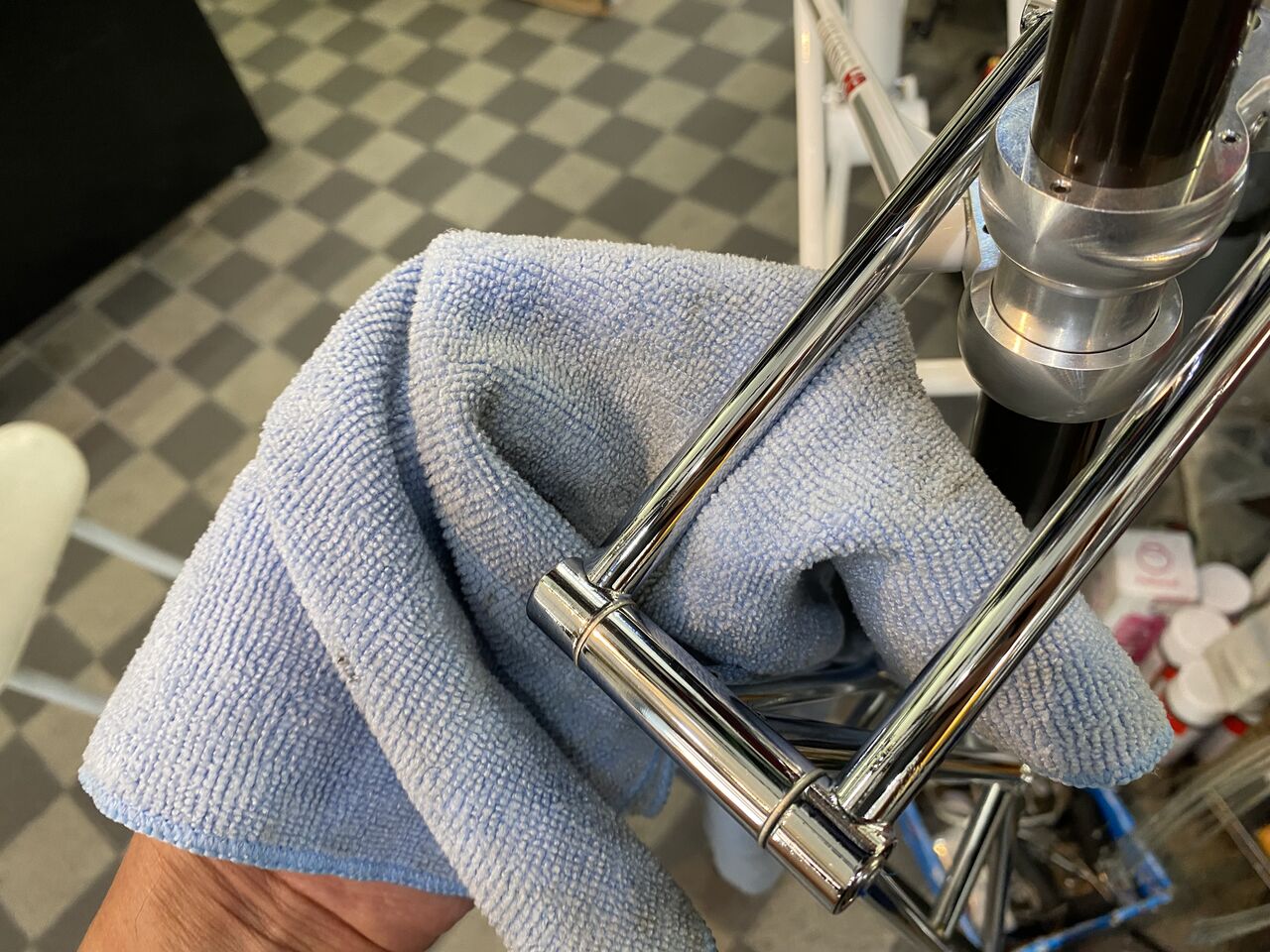

もう一つの理由とは、HR のフロントフォーク、リヤアームに施されたメッキ処理の上に吹いたクリアー塗装の剥離。HR プロトは、メッキのみでフィニッシュしたが、1号機から3号機までは、メッキへの錆びの誘発を嫌いクリアー塗装を施した。クリアーコーティングすれば錆びの発生は皆無となるが、何と言うかメッキに温かみが見えてしまう。クリヤーコートしなかったプロトのメッキには、冷たく冷徹で直線的な光が見える。この際オーバーホールがてらクリヤーを剥がそうという相談になった。先生、今度は放っておくと錆びますよ〜! ガラスコーティングしておきますね。

あれ今日は、Di2 まで行かなかったね?



先生の KIMORI COLOSUS HR メンテ&Di2 アップグレード 3【橋輪Blog】

カーボンホイールにKIMORI ロゴを入れる

DSC_2843

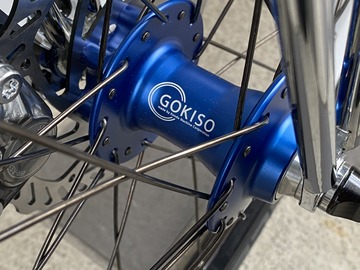

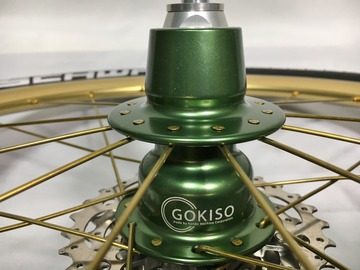

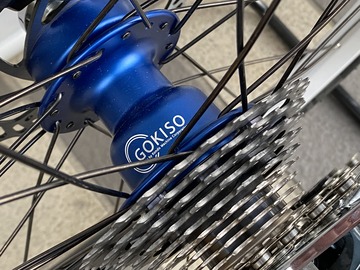

GOKISO クライマーハブにチタンスポークで組んだ HR 2号機のカーボンホイールに KIMORI のロゴを入れる。先生のリクエストは「KIMORI」「KIMORI」だ。

DSC_2916
複雑な形状のクライマーバフもきっちりクリーニング。



DSC_2915

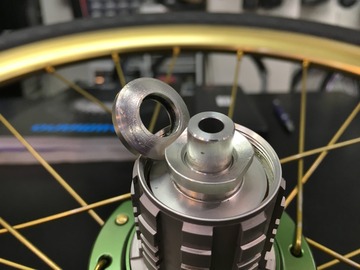

球面ワッシャーのメンテナンスもやっておきましょう。



DSC_2845
球面ワッシャーとOリングに少量のグリスを塗布します。



DSC_2842
KIMORI ラウンドステッカー(8枚セット) 24.000円(税別)



DSC_2846
アプリケーションシートとセンターマーク付きガイドラインが付いてます。



DSC_2887
予め8枚に切り分けておきます。



DSC_2862
中心線のマーキングには、センターゲージを使いました。



DSC_2882
マーキングにガイドラインのセンターを合わせます。



DSC_2883
台紙を半分めくりカットしてブレーキ面からの距離を見ます。失敗は許されませんから緊張です。



DSC_2884
アプリケーションシートを剥がします。



DSC_2885
この調子であと7枚。電話も受けず真剣に集中!



DSC_2886
この後ヒートガンで温めて定着させれば完成です。



DSC_2888

明日は、Di2 を組んで行きます

先生の KIMORI COLOSUS HR メンテ&Di2 アップグレード 2【橋輪Blog】

反応乳化型洗浄剤 Vipros Cherkin α

DSC_2914
Vipros Cherkin α(1ℓ) 1.600円(税別)

先生の KIMORI COLOSSAS HR 2号機のフレームがキモリファクトリーに行っている間にやれることをやっておきましょう。今夜は、カセットやチェーンの洗浄に絶大な効果を発揮するクリーナーをご紹介。ムオン、ケイテンなどの高性能チェーンルーブをリリースするヴィブロスが販売するグゥーキンアルファです。油性洗剤の溶解力と水性洗剤の分解力を併せ持つハイブリット洗浄剤です。一般には、油性成分が油汚れに浸透し溶かしますが、その後はスプレー式のパーツクリナーを大量に使いますよね。これは水性洗剤成分により水洗いが可能なのです。

DSC_2554
組み込んでから一度もクリーニングしていないとみられる DURA-ACE カセット。



DSC_2896
かなり油汚れがひどいですね。チェーンは、走行距離から交換してしまいますが、洗浄する際は一晩漬け置きが有効でしょう。


DSC_2667
1リッターのペットボトルを用意。



DSC_2668
側面をカッターナイフで切り出しトレイを作ります。



DSC_2900
カセットとチェーンが入る丁度良い容量です。



DSC_2902
カセットが浸るまでグゥーキンアルファを入れます。



DSC_2904
1分もしないうちに液体が油汚れで黒くなりました。



DSC_2905
5分経過後ブラシで撫でてみると油汚れが完全に溶けだしています。



DSC_2906

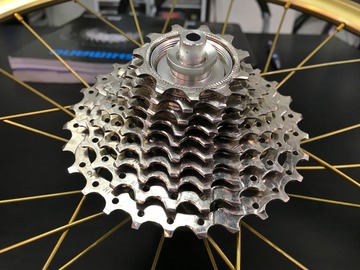

その後は、水洗いすればこのようにピッカピカであります。



DSC_2551
どぶ漬け出来ないチェーンリングは、歯先にこびり付いた油汚れに予めブラシでグゥーキンアルファを浸しておいてから擦れば、あっという間に汚れが取れます。



DSC_2909
DSC_2910
DSC_2911
DSC_2912

凄いでしょう。クランクアームからチェーンリングを分離していなくともインナーリンクの内側までピッカピカです。洗浄を終えたグゥーキンアルファは、30分も放置すれば汚れが沈殿しますので上ばみだけを別の容器に取っておけば再使用ができます。ℓ / 1.600円と高価ですが、こうすればコスパは高いです。ペットボトルで作ったトレイも水洗いの際、一緒に洗ってしまえば再使用できますよ。

これはお勧めです!

先生の KIMORI COLOSUS HR メンテ&Di2 アップグレード【橋輪Blog】

先生の KIMORI COLOSUS HR メンテ&Di2 アップグレード

先生の KIMORI COLOSUS HR 2号機のメンテナンスと 機械式DURA-ACE からDi2 へのアップグレード依頼です。先生初めは、「電動はチョット」なんて言ってましたが、モールトン SUPER SPEED にDi2 組んでからは電動の楽ちんさに嵌りましたね!

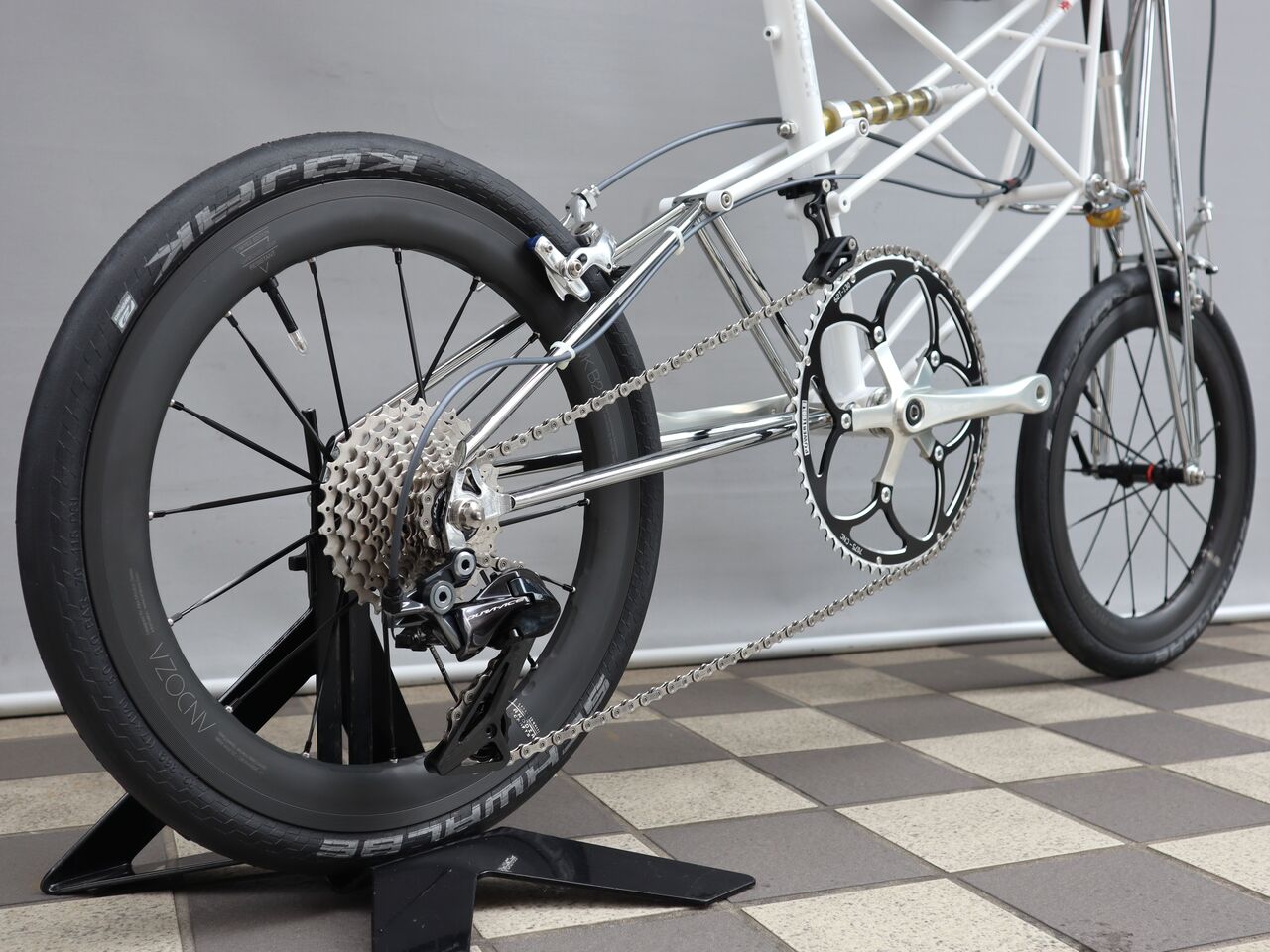

DSC_2504
DSC_2505
DSC_2506

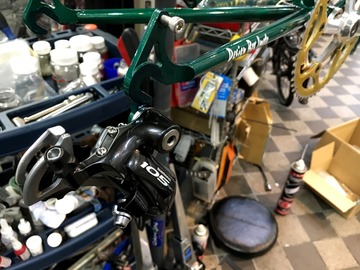

9000 DURA から R9150 Di2 へ交換です。


DSC_2509

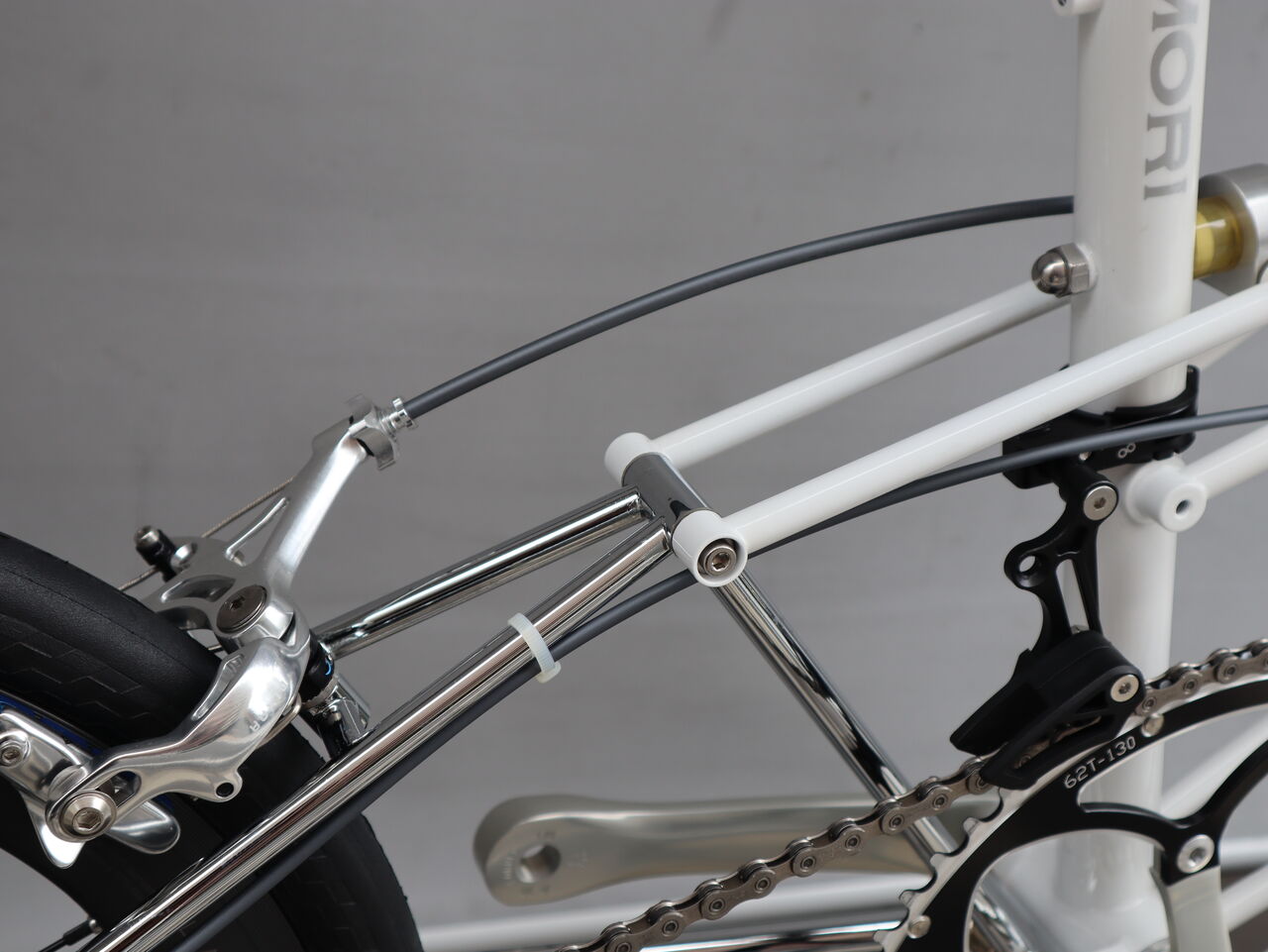

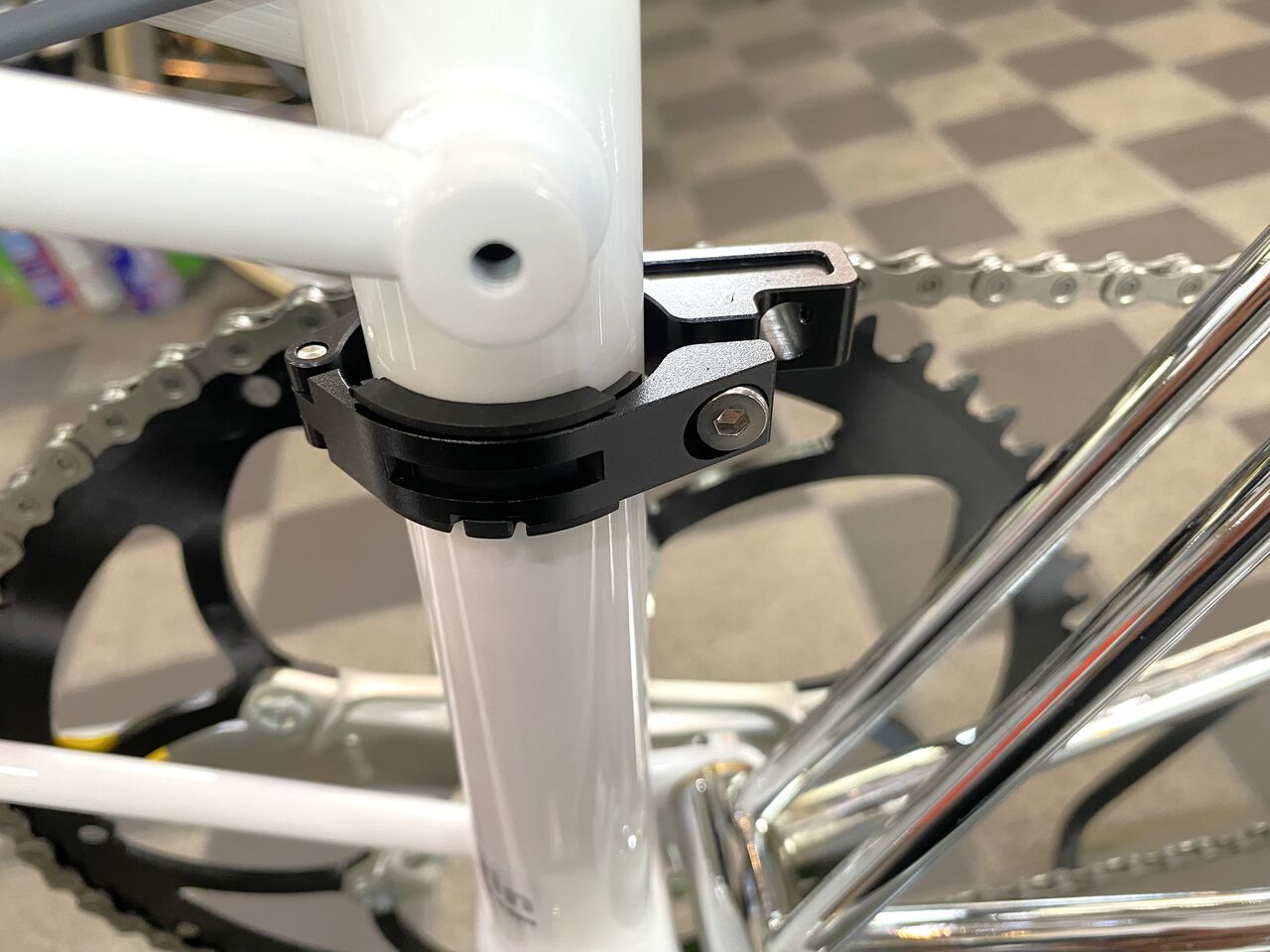

車体関係では、フロントディレーラーブラケットをDi2 用に変えなければなりません。



DSC_0136
木森さんから届いた Di2 フロントディレーラーブラケット。



DSC_0137
関東じゃ買えねーだろーぐらいにカールを緩衝材に詰めてきた。



DSC_0139
2ヶのDi2 フロントディレーラーは、最新アルテとデュラでブラケット製作に当たり前もって送っていたもの。



DSC_2549
最新Di2 対応で価格もびっくり値上げの37.600円(税別)。これ木森さんにしても製作するのが非常に大変なんだそうです。



DSC_2670

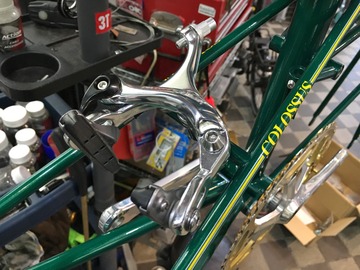

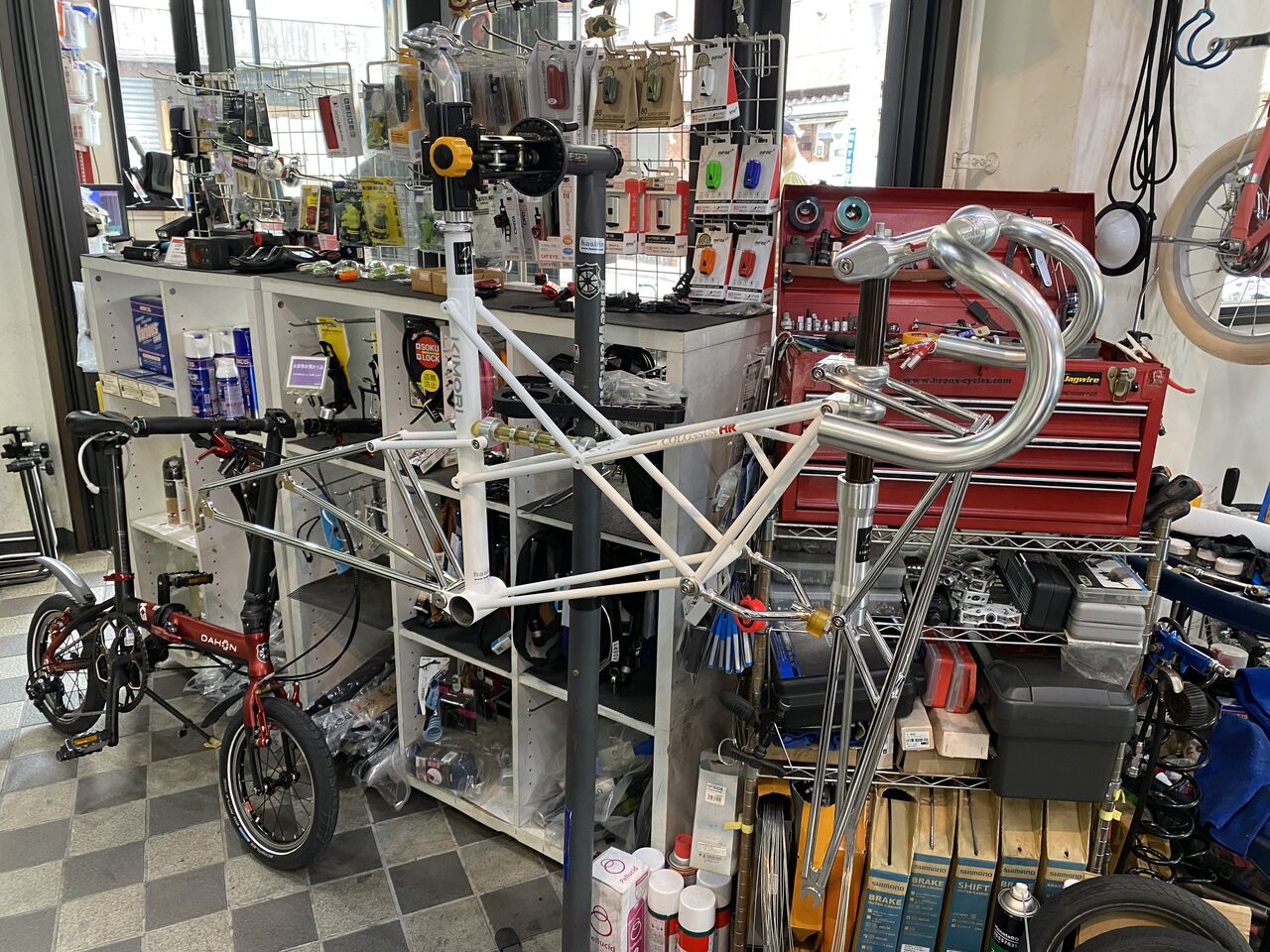

先ずはクリーニングから。先生あまりお掃除しない方。待てよ、フレーム全体的にガタガタではないですか。



DSC_2705
リヤアームばらしてみましょうか。



DSC_2708
あら0.15mm が入っちゃった?ピポットブッシュ減ってるな。



DSC_2704
タイロッドも外してみましょう。工具は、キモリ特製スライディングハンマー。



DSC_2706
シャフト側もダメかな?



DSC_2710
シャフトも減ってますね。



DSC_2814
これはシャフトの交換とブッシュの打ち換えが必要です。



DSC_2508
フロントにもガタが出ています。通常のフレームでいうヘッドパーツのロアーベアリングに当たるピロボールが摩耗しているようです。


DSC_2711

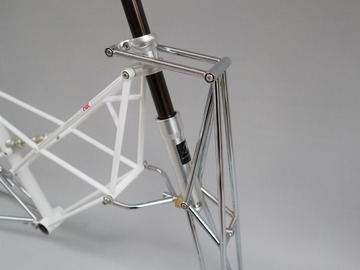

それでフォークが寄れてたのか。フロントフォークもばらしてみよう。



DSC_2712
今、抜けてきているのが KS ブッシュ。



DSC_2817
大きいピロボールは交換です。両腕にある小さい方のピロボールには摩耗が見えませんが、こちらも交換時期でしょう。右の腕に(R)のマーキングをしておきます。


DSC_2818
木森さんが HR 2号機のフレームを製作した時のデータが残っています。ピロボールのネジの出し代が記載されていますので左右を入れ替えてしまうとアライメントが狂ってしまうからです。


メンテナンス改めフルオーバーホールに変更

DSC_2763
リヤのMAEDユニットのエラストマーの分解。これは試験管ブラシを使い中性洗剤で洗浄します。


DSC_2822
エラストマーに劣化は見られませんので、そのまま再使用しますが、手前のパーツに圧入されているDUブッシュ2ヶは交換になっるかもしれません。


DSC_2771
ここは、MAED 軸が通る穴です。普段はお掃除出来ませんからね。



DSC_2770

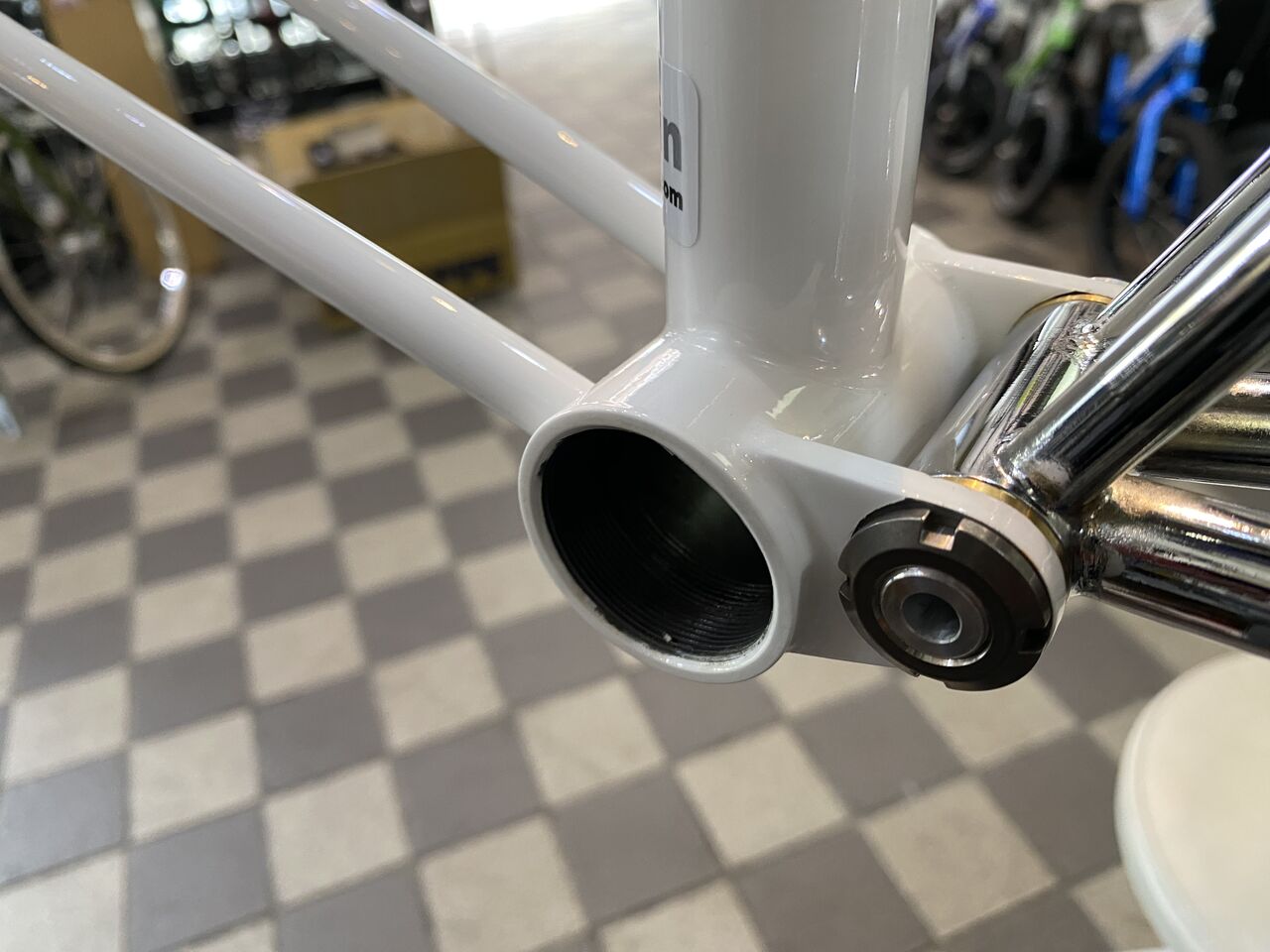

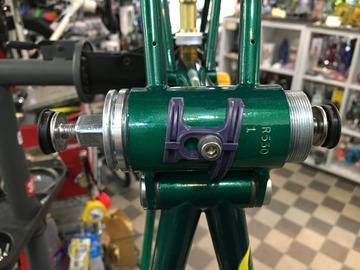

BB を残してメインフレームだけとなった先生のHR 2号機。



DSC_2823
これがDU ブッシュで、テフロン加工の乾式ベアリングです。



DSC_2826
白色のタイロッドに圧入されるのがこのKSブッシュ。先端2/3が、DUブッシュに入り込み回転する仕組み。右に向かって先細り加工になっているのがみそ。溝はグリス溜り。


DSC_2827
KSブッシュを入れてみましょう。



DSC_2829
先細りのため先端が顔を出すまでは指で入ってしまいます。


DSC_2832
では先細り加工がなかったどうでしょう。このように真に合わせられれば問題ないですが、



DSC_2833
少しでもずれていた状態で圧入してしまうとブッシュが潰れてしまいますね。



DSC_2834
先端がガイドとなり、



DSC_2835
真に圧入開始できるわけです。これが誰がやっても間違いなく分解組立ができるキモリの技です。



DSC_2764

ここまで意外と短時間で分解できるんですよ。リヤアームピボットブッシュの製作は木森さんに依頼しますのでこのまま KIMORI ファクトリーに送ります。KS / DUブッシュ関係の摩耗の判断は木森さんにお任せです。

HR 3号機の”オッサン”は緩〜く乗ってますし走行距離も短いです。HR 1号機の船長は、年を通して殆ど海上におりますからそれ程走ってないはずです。先生によりますとHEDホイールで1000km。GOKISO カーボンホイールで5100km。GAMIN の計測忘れを加味して6100〜6500km 走ってるそうです。とするとガシガシ乗るライダーだと5000km がオーバーホールの目安かなと。


KIMORI は決してメンテナンスフリーな乗り物ではありませんから
