Tiger moth 買いました!(その9)【橋輪Blog】

エルロンのリンケージ

IMG_0685 - コピー

船長のヘッドベアリングシム見つけましたよ!到着を待って今夜は社長室よりお届けする。前回大変な思いをして取り付けたエルロン(補助翼)のリンケージを行います。

IMG_2009
この動翼を動かすための工作です。


IMG_2076
またもや問題の2か所であります。


IMG_2077
ホーンと言うパーツですが、これがまた”おバカ”キットでありまして、翼長3m 150cc エンジンのアクロバット機に使えるんじゃないかってほどバカデカいのが入ってきます。(知ってて色なんか塗っちゃってますが)

IMG_2078
スリットに差し込むと、



IMG_2079
裏側に飛び出てしまいます。



IMG_2080
これは赤ラインでカット。


IMG_2081
意味なく長いホーンは穴位置も全然ちんぷんかんぷんであります。


IMG_2084
穴位置は、必ずヒンジラインと一致していなければ、上下で動きが同じになりません。


IMG_2086
ヒンジラインに新たな3mm の穴を開けます。


IMG_2087
元々開いていた三つ目の穴は使いませんが、取付面積を取るために残しておきます。


IMG_2088
この先はいりませんのでカットです。


IMG_2089
先端を形成して、


IMG_2090
またペイントしておきましょう。


IMG_2097
ほら今度はピッタリでしょ!



IMG_2098
次にやらかしてんのがサーボハッチ。


IMG_2102
説明書に従って進むとこのハッチの裏にサーボモーターを取り付けなさいとある。


IMG_2099
ところが裏には何もないただのハッチ。


IMG_2100
サーボベットのストックはあるがサイズが合わない。


IMG_2103
こんな具合となるがサーボベットを作るのが面倒。


IMG_2104
スケール感は薄れるが整備性を考慮して縦積みとする。この方が取付も簡単。


IMG_2142
受信機とバッテリーを繋いで、


IMG_2141
スイッチ ON!


IMG_2144
ストロークを見てみる。


IMG_2146
これがエルロンがフルに下がった状態。


IMG_2147
これだとサーボホーンの長さが足りません。


IMG_2178
DU-BRO ロングサーボアーム。


IMG_2179
中くらいの長さのやつがいいかな。


IMG_2180
今度はストロークが足りました。


IMG_2182
4-40 ボールリンクで繋いでみるとボールの回転範囲が足りなくてエルロンホーンの穴位置までロットが下がりません。

IMG_2183
そろばん玉をボールの上下に噛ましリンクの動きを増します。


IMG_2181
今度は余裕でクリアー。


IMG_2185
こちら側は殆ど回転運動しかしないのでそろばん玉は1ヶ。



IMG_2186
さてとサーボベットを作りましょう。


IMG_2187
作ると言っても四角い穴を開けるだけ。


IMG_2188
何時もの型紙で、マーキング。


IMG_2191
これを切り出します。


IMG_2193
サーボとハッチ取付用の下穴を1.5mm のピンバイスで。


IMG_2194
これでサーボベット付きハッチとなります。


IMG_2195
ハッチが薄いのでサーボ取付ビス用に堅木を接着しました。


IMG_2199
これだと縦方向の強度が出ませんが、サーボ自体がストリンガーとなるので大丈夫です。


IMG_2200
サーボハッチの完成。


IMG_2313
IMG_2314

エルロンリンケージの完成。この搭載方法だとサーボが丸見えとなりますが、飛行機組んだら裏側だし DFA(ディー・フォース・エア)のラベルが見えますから RC DEPOT のコマーシャルにもなります。こんなに苦労してるのに偉いでしょ!

次回につづく、



Tiger moth 買いました!(その8)【橋輪Blog】

SCHWALBE BIG APPLE 14インチ入荷遅延のお知らせ

DSC_3711
SCHWALBE BIG APPLE 14×2.00(50-254) 2.600円(税別)

大人気のシュワルベビックアップル14インチですが、サードロットの入荷予定が1月とお伝えしておりましたが、2ヶ月以上に渡る大幅な遅れが出るとの報告を受けました。ご予約されていたお客様には大変ご迷惑をお掛けしまして申し訳ございません。

IMG_2190
14インチビックアップル用チューブ(FV)は、この倍の50本ほどご用意しましたが!(残念)


Tiger moth 買いました!(その8)

IMG_0685

ぼちぼち「ビックアップル14入荷!」的な報告をしたかったのですが残念です。なので今夜は社長室よりお伝えする。下側の翼左右に付くエルロン(補助翼といいロール(横方向)方向の制御をする舵面)の取付ですが、これまたお粗末キットは楽しませてくれます。

IMG_1971
当然舵面は、上下に動きますから棒状のヒンジで4本で取り付けます。


IMG_1972
昔のキットは、自分で穴を開けてヒンジを取り付けましたが、今では親切に接着するだけの状態で出荷されます。


IMG_1973
ところが穴とヒンジの位置が合ってね〜ッス!こういうの有難迷惑と言います。



IMG_1974
先ずは、穴を修復するためにフィルムを切ります。



IMG_1988
バルサブロックから切り出した部材を合わせます。



IMG_1989
木工ボンドを塗布して、



IMG_1990
ハンマーで叩き込みます。



IMG_1991
レザーソーで、



IMG_1992
余った部分をカット。



IMG_1993
綺麗に修復できました。



IMG_1994
正しい穴位置をマーキング。



IMG_1996
棒ヒンジに合った穴を開けます。ヒンジは正確な位置に移動できましたが、フィルムが剥げちゃいました。


IMG_1997
この切れっぱしでカバーリングします。



6af1372c-s
ここの工作で切り取ったフィルムです。こういうのをとちゃんと取っておくのがぼくの性格。



IMG_1998
ピッタリサイズです。


IMG_1999
アイロンで張り付ければこの通り。


IMG_2001
あとは、開け直した穴めがけてはんだ小手でジュ!



IMG_2002
綺麗なヒンジ穴が再生出来ました。



IMG_2003
工場で開けてきた穴は、酷いもんです。これで左エルロン修正完了。



IMG_2007
お粗末キットエルロン編第二弾!今度は右側のエルロンですが見て下さい。左側の根元を翼に合わせてみると翼端に向かって捩じり下げが付いてしまってます。


IMG_2008
真横から見るとエルロンが下がっている状態。これでは機体がどんどん左に傾き最後は、スパイラルに入るでしょう。


IMG_2015
確認するため縦方向から見てみます。翼端から根元付近を見て行くと、



IMG_2016
大分反り返っていますね。



IMG_2017
こんなにもです。これは無視できるレベルではありません。



IMG_2065
これを修復するには一度フィルムを全て剥がして母材に修正を掛けるしかありませんが、ここで裏ワザ!


IMG_2066
この裏ワザをやるにには、腕が3本必要となりますが、足4の字固めなどを駆使して行います。足で翼端側を固定しながら左手で根本側を抉り維持します。フィルムにしわが寄っているのが分かりますね。


IMG_2068
この状態を維持しつつ、加熱しておいたアイロンを表裏に当てます。フィルムは、熱で収縮する性格を持っていますから母材を捩じり込みホールドします。


IMG_2069
しわが無くなっています。



IMG_2062
さてどうだ?



IMG_2063
ピッタリ来てますね!これでようやく左右のエルロンが接着できる準備が整いました。



IMG_2070
棒ヒンジの接着部分は、サンドペーパーで荒らしておきます。


IMG_2071
可動部にはオイルを塗布。


IMG_2072
オイルを塗布するのは潤滑のためではありません。取付の際、必ず接着剤が可動部に付いてしまいますから硬化後、「あら!エルロン動かない」となってしまいます。


IMG_2073
あとはエポキシ接着剤をたっぷり塗りぶち込めば完成。



IMG_2009

2枚のエルロン取り付けるのに3日掛った。ピッツ(複葉のアクロバット機)みたいに上下翼に4枚のエルロンを持つ機体だったとするとぞっとする。

技術力を向上させてくれる優れたキットであります

Tiger moth 買いました!(その7)【橋輪Blog】

Tiger moth 買いました!(その7)

すいません新春早々ネタがなく社長室よりお届けします。
A さん早く tern SURGE PRO DELTA フレームセットの組み立てレポートお願いします。

IMG_0685
ということで今回はこの尾翼の改造計画を。



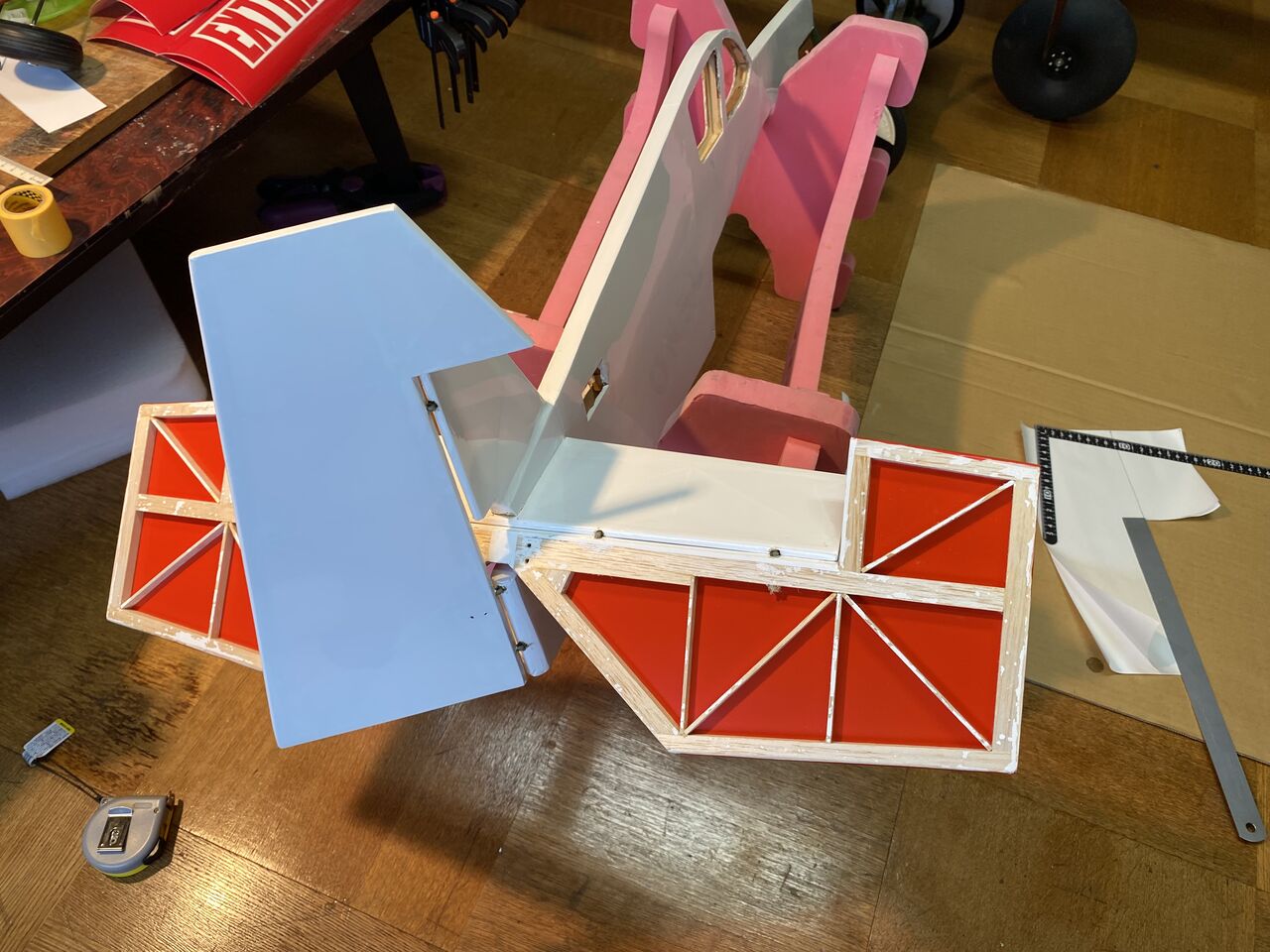

IMG_1917
尾翼の取付ですが、水平尾翼は取り外し可能で、垂直尾翼は接着となっています。



IMG_1918
垂直尾翼が、嵌るよう加工されています。ここに2液性のエポキシ接着剤で固定する簡単な構造です。




IMG_1919
こんな風にね。



IMG_1920
方向舵を付ければこんな見栄え。



IMG_1921
水平尾翼は、カーボンかんざしパイプを入れて、



IMG_1922
水平尾翼を差し込み下側のボルト2本で固定します。




IMG_1928
ところがこの部分、飛行機を修理して表面のフィルムを張替える際に難所となるのです。ですからフィルムの張替が容易に出来るよう垂直尾翼も着脱可能に改造します。(やだね〜初飛行する前から墜落修理のこと考える趣味なんて)


IMG_1927
指で押してみると良い塩梅のところに肉抜き加工穴がありそうです。



IMG_1929
はんだ小手でフィルムを溶かしてみると良さげなアクセスホールが出来ました。でもこの穴からネジを締めるなんて出来るはずもないんですが、内部の構造を確認出来ます。よしこの手で行こう!


IMG_1931
先ず垂直尾翼の接着面にポイントとなる2点を見つけ穴あけ加工。楊枝を差したら余分な長さをカット。カットした先端は、丸めるように仕上げておきます。


IMG_1932
仕上げた楊枝の先端に朱肉をこすり付け胴体側に転写しようってわけです。



IMG_1933
垂直尾翼を押し付ければ、



IMG_1935
楊枝の痕がぴったり転写。我ながらグッドアイディア!



IMG_1949
前側に刺した楊枝の穴は、6mm に広げ固木のダウエルピンを接着。



IMG_1950
後ろ側は、4mm の鬼目ナットを仕込みました。



IMG_1954
こんな感じです。



IMG_1951
胴体側もセンターが出ていますからダウエルピンがしっくりと収まるよう穴を広げます。後ろ側は4mm のボルトが通るようにしておきます。ここの板意外と薄い(接着の設計ですから)ので、裏から(胴体内部から)補強しておきましょう。


IMG_1947
開けたサービスホールからベニヤ片を入れ接着しました。



IMG_1941
今度は、機体をひっくり返し4mm ボルトを締めるレンチが入る穴を開けます。



IMG_1943
テールランディングギヤの取付位置も考慮しておきましょう。



IMG_1960
4mm ボルトに入れた平ワッシャーが通る少し大きめの穴を開けました。ここは敢えて塞がず、何時でもボルトが緩んでいないか点検できるサービスホールとします。予想されるテールヘビーにも少し軽量化になるか。



IMG_1957
穴位置はぴったり!ドライバーで垂直尾翼を締め付けます。



IMG_1955
側面に開けたサービスホールからドライバーの先端が見える。



IMG_1952
こちらは保険でもう一発穴を開け、



IMG_1959
タッピングスクリューを打っておきました。これで垂直尾翼の着脱が可能となったわけです。



IMG_1961
テールギヤは、付属のヘビー級のスプリング式のもは使わずアクロ機に付属していた軽量のカーボンリーフタイプを取り付けました。タイガーモスの時代にカーボン製品はそぐいませんが、なるたけお尻を軽くするためです。


IMG_1967
方向舵と共にステアする尾輪との連動は、ボールリンクを返したこの最軽量方式としました。



IMG_1962
側面に開けたサービスホールは、



IMG_1963
水平尾翼を取り付ければ隠れて見えなくなります。



IMG_1964
3mm ボルト左右2本づつで取付簡単。



IMG_1965

デハビランド社独特の尾翼が完成です。

この章、我ながら完璧!


Tiger moth 買いました!(その6)【橋輪Blog】

Tiger moth 買いました!(その6)

IMG_0685 - コピー

2018年最後の【橋輪Blog】は、完全ネタ切れのため社長室よりお伝えする。今夜は肝心要のエンジン搭載編であります。

IMG_1107
エンジン搭載センター位置を確認して取付穴を開ける。(なんてそんな簡単なものではねっす!)



IMG_1108
次にカウリングだがこれがまた厄介。何時ものように飛行機を立てます。



IMG_1109
邪魔者のキャブレターやマフラーを取り外したエンジン。



IMG_1110
ここへすっぽりカウリングを被せます。



IMG_1111
プロペラシャフトがセンターに来るよう調整。



IMG_1208
カウリング取付台座をこしらえて穴位置をマーキング。ここに胴体に張った白い紙を合わせておきます。


IMG_1209
ここにカウリングを被せれば、中が見えなくとも穴位置を教えてくれるってわけ。あったまいい!



IMG_1216
下側にも同じ方法で取付ブロックを追加。



IMG_1217
IMG_1215
3mm の鬼目ナットを仕込みました。



IMG_1326
IMG_1327
細身のカウリングのためガッツリと穴を開けるはめとなりました。



IMG_1328
カットした断面は、調色したブルーでタッチアップ。



IMG_1472
ん、いい感じ。



IMG_1685

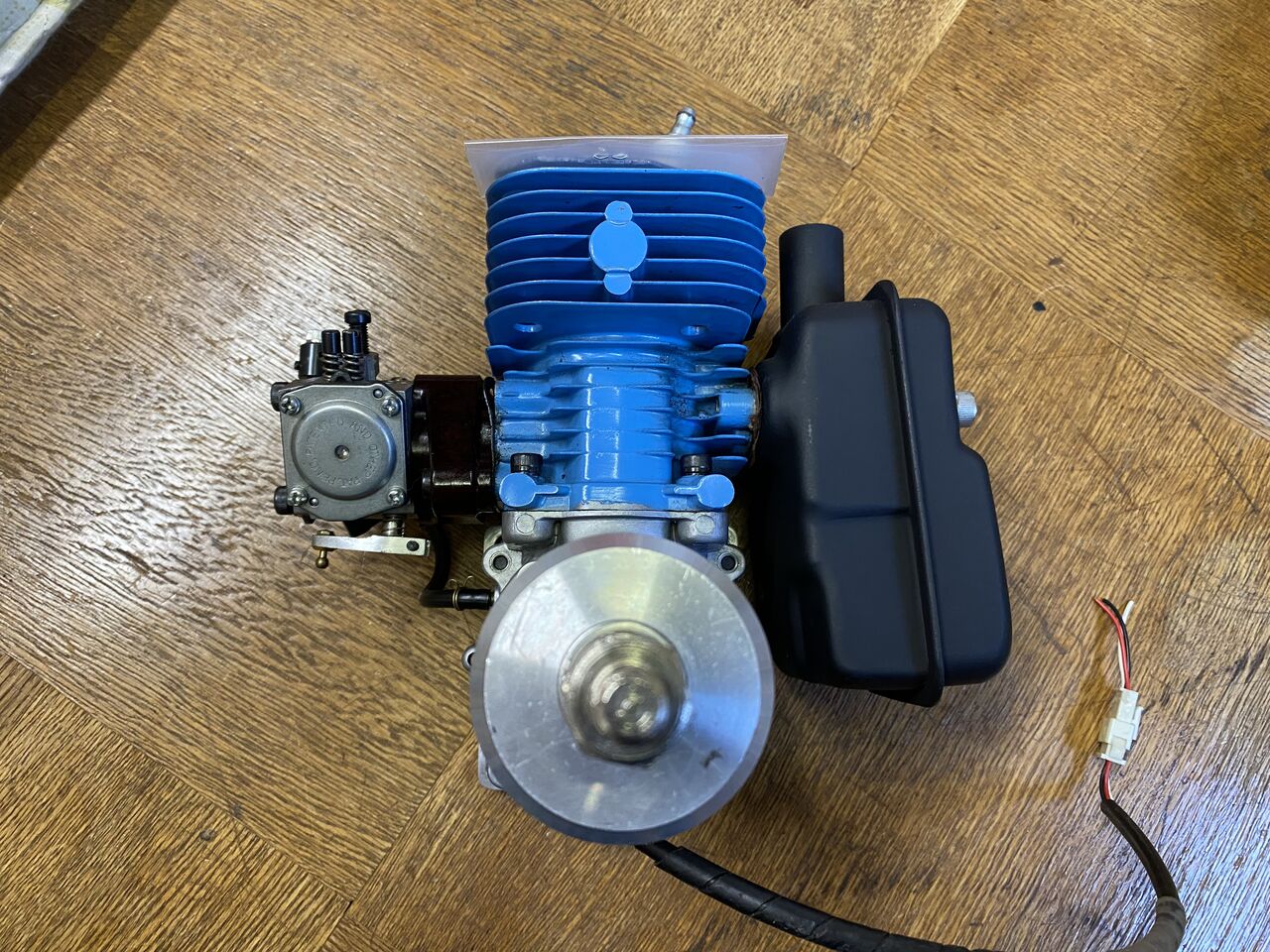

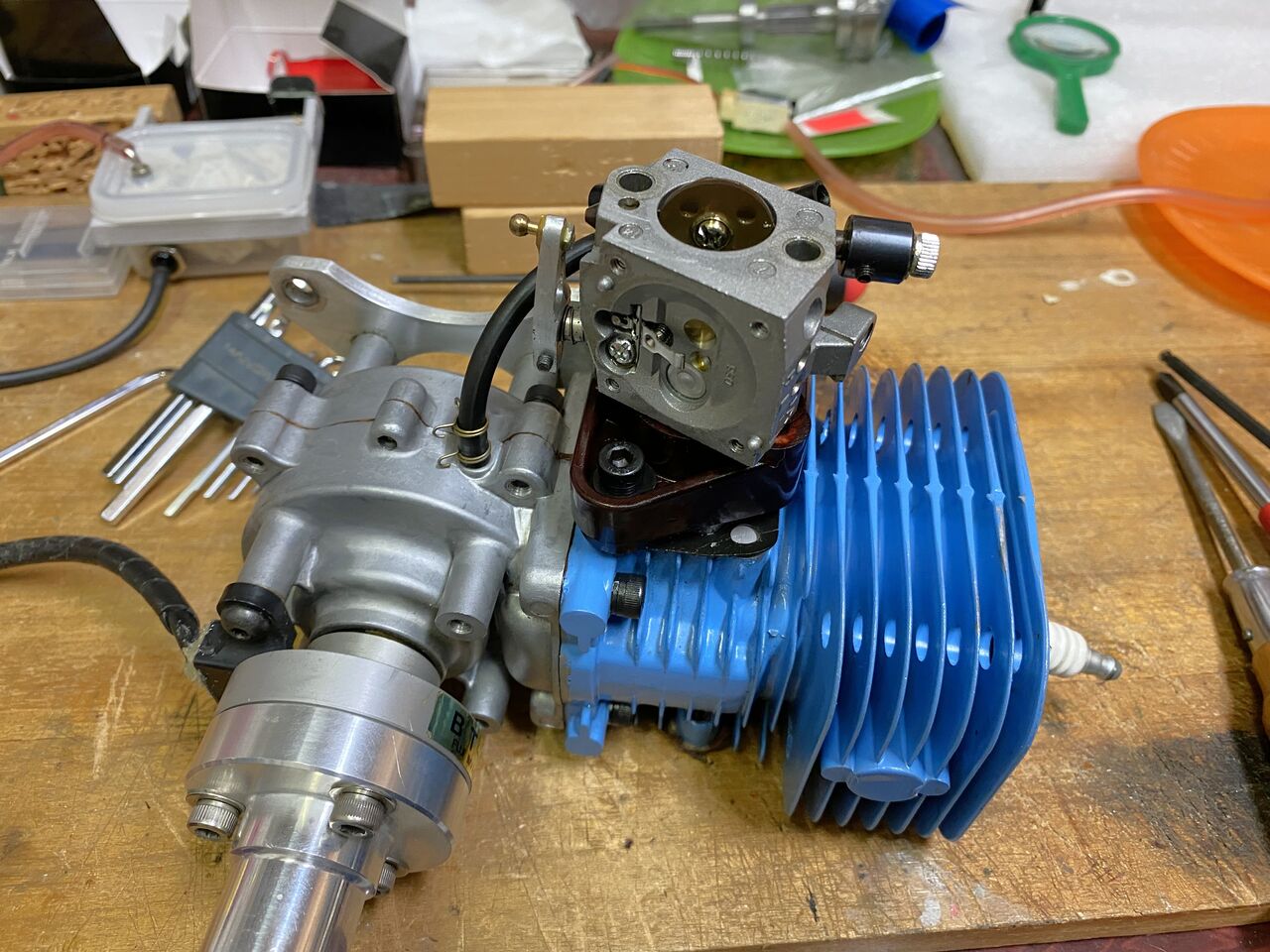

搭載したエンジンは、イタリアの FPE2.4で約40cc。この機体には物凄くオーバーパワー(フルで回せば機体を壊すぐらい)だが CNC 削り出しのクランクケースで超軽量。


IMG_1686
機体構造からマフラーの内装が不可なのでノーマルピッツマフラーを装着。このマフラーは、警察呼ばれるほどにうるさい。


IMG_1687
なので排気出口にサイレンサーを仕込んでみた。



IMG_1688
中国製だが消音効果は絶大でテスト済。少しパワーは落ちるが今回丁度良い。



IMG_1689
マフラーパイプの出口と共にエンジンの熱気を排出する穴を大きく開けた。



IMG_1694
穴もこうなってしまえば、それほど気にならない。



IMG_1695
お蔭でキャブのニードル調整が外から出来る。



IMG_1690
マフラー側も。



IMG_1692
空気取り入れ口から覗くシリンダーフィンが何ともカッコいい。



IMG_1693
アメリカの古いトラクターみたいなキャラになってきた。



IMG_1696
ここにプロペラが付くが、



IMG_1697
先ずはスピンナーベース。



IMG_1698
プロペラは、20インチのピッチ8。



IMG_1699
そして取付ナット。



IMG_1701
そしてロックナットとスピンナー取付変換(プロペラシャフトの1/4 - 28 UNF から M5)の役割をするスピンナーナットを取り付けるのだが長すぎる。


1 (2)
これは旋盤で落してもらうしかない。



DSC_3024
暗黒さんにお願いした。



48337203_1975449615865079_6463022299749548032_n
48088866_1975449619198412_3465043184776642560_n
IMG_1700
暗黒さんには今年も本当にお世話になりました。橋輪もラジコンも暗黒さんなしでは難題を乗り越えられないのです。ありがとうございました。



IMG_1900
IMG_1901
綺麗に削られています。



IMG_1891
思いっきり小さいスピンナー(たまたま同じ色だったCUBに付属してきたアルミスピンナー)にしたかったので大きくカットしなければならない。


IMG_1897
ベルトサンダーで削った。



IMG_1899
こんなにね。



IMG_1903
これでやっとスピンナーが付くぞ!



IMG_1904
ダブルナットでロック。



IMG_1906
やっとスピンナーが付きました。



IMG_1909
これでエンジン搭載完了!



IMG_1908
かっこいいや!

さて皆さん今年も【橋輪Blog】にお付き合い下さいましてありがとうございました。来年は、もっと皆様の期待に応えられるものをどんどんご紹介して行きたいと思っています。橋輪は、明日からお正月休みとさせて頂きます。新年は6日より営業致します。ありがとうございました。

それでは良いお年をお迎えください



Tiger moth 買いました!(その5)【橋輪Blog】

寒い冬は、ビルディングシーズン

IMG_0685

今夜もラジコンの話題になってしまいました。すいません。今夜は、尾翼にある動翼を動かすホーンと言うパーツを取り付けますが、これがまたおバカなパーツでして・・・・


IMG_1553

このプラパーツです。古典機のなで木製に見せるためブラウンで塗りました。



IMG_1646

これが説明書。動翼の上下に接着して、これを動かすサーボモーターまでワイヤーで繋ぎます。これ両側から引くのでPUL PUL(プルプル)リンケージと言います。(この機体の実機もそう)



IMG_1500

取る付けるスリットはフィルムの下に工作済みです。狙いを定めてはんだ小手を当てるとフィルムが解けてスリットが現れます。



IMG_1499

えええ・・・これ幅が広すぎじゃん?




IMG_1647

しかもこういうことですよ。




IMG_1648

上下から差し込むはずなんですが、




IMG_1649

動翼にホーン一つ分の厚みしかありません。




IMG_1651

これでは半分づつしか刺さらんべ?




IMG_1539

これは作るしかありませんね。型紙を起こします。




IMG_1555
一体成型にしてみました。




IMG_1548

いい感じ。ヒンジのピンとワイヤーを取り付ける穴が一直線で結ばれるのが基本です。




IMG_1549

これで行きましょ!




IMG_1540

型紙をベニヤに写し、切り出します。




IMG_1542

IMG_1551

IMG_1552

IMG_1554

IMG_1578

左右のエレベーターに2つ。ラダーに1つの3ヶの自作ホーンが出来ました。




IMG_1556

入れてみます。ん〜良い感じ。




IMG_1655

スリットと自作ホーンは、きつめに勘合してますから接着は、このまま瞬間接着剤を染み込ませればOKです。ワイヤー取付穴と表面にも瞬間を染み込ませ強度を出します。



IMG_1656

こちらもブラウンで塗装しましょうね。




IMG_1657


自作ホーンの完成で〜す!木目をペンで書きこもうかな。


何だかんだぶーぶー言いながらめちゃくちゃ楽しんでおります。はい。
