DAHON Mu Elite フロント変速操作力を軽減する その4【橋輪Blog】

DAHON Mu Elite フロント変速操作力を軽減する その4

DSC_0246

早速試してみたエリートオーナーいますかね。フロント変速重たいからあまり使ってなかったのに今度はインナーギヤ頻繁に使い始めたんじゃないですか。でもアウターローやトップでチェーンのチャラチャラ音が気になっているのでは。トリム機構って便利なものがありますので使ってみて下さいね。そうそう、シフターは、1ストロークで決まった量のワイヤーを巻き上げますが、シフターを変えてないのに何でストローク量が増えたのでしょう?

DSC_0247
DSC_0248
トリム操作とは、フロントシフターをフルストロークさせるのではなく、ちょこっとだけ動かすとフロントディレーラーがちょこっとだけ動く(小移動)機構。チェーンが触ってうるさかったら小移動で放してやるって装置です。


IMG_1741

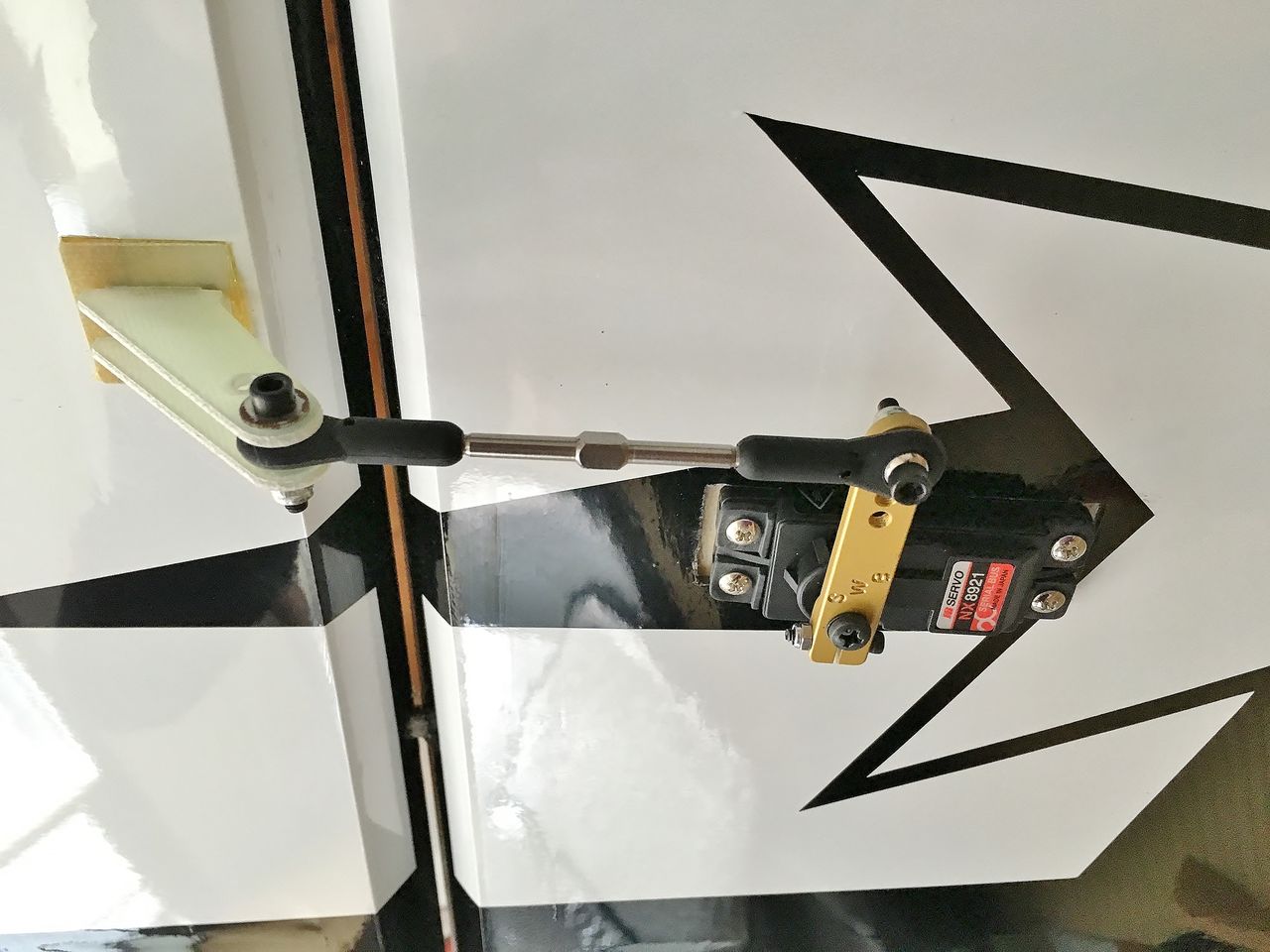

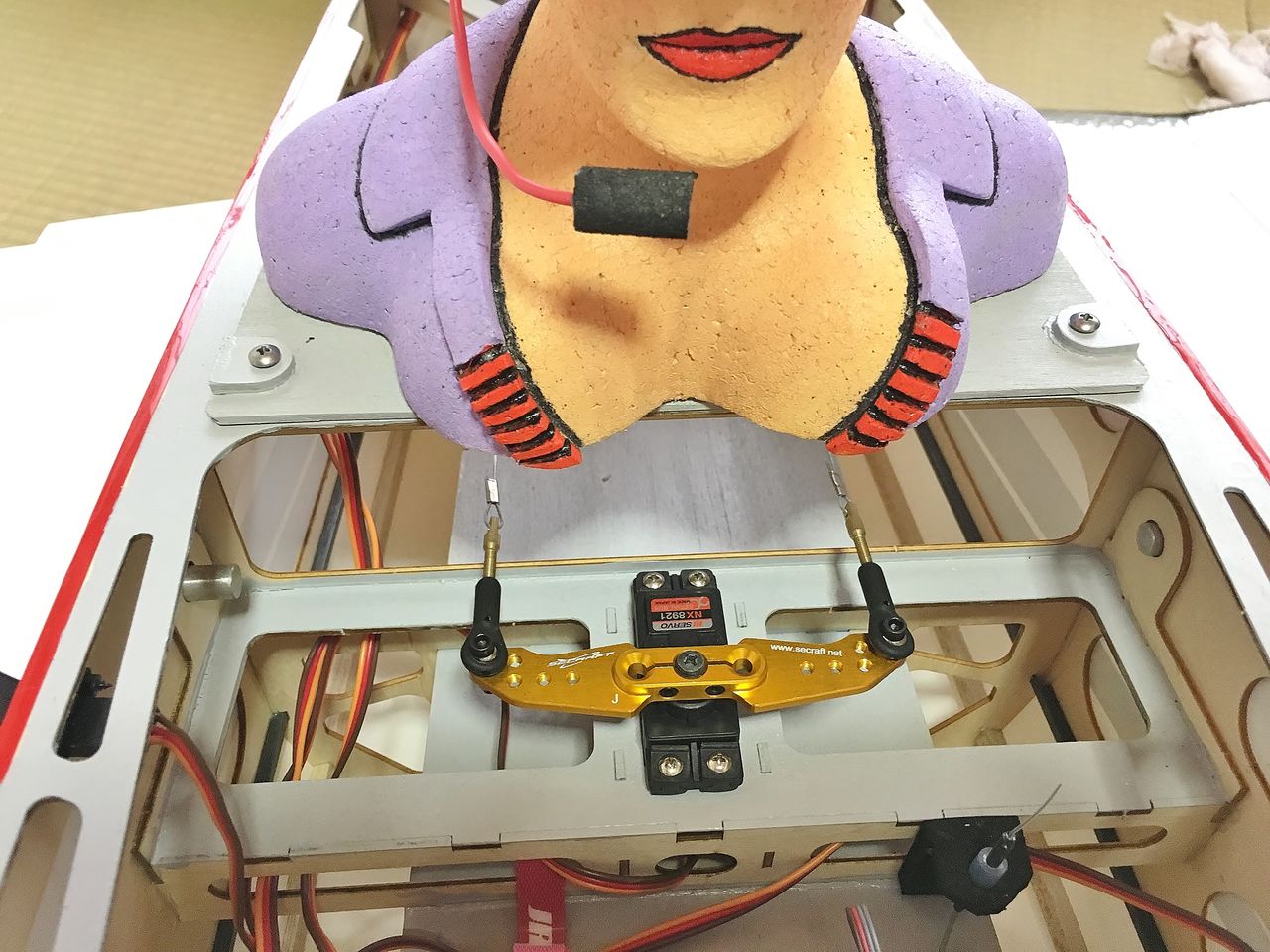

ラジコン大型アクロ機用ハイトルクサーボJR NX8921 です。これはエルロンに使っていますが、1ヶで36.5kg・cm のトルクを発揮します。サーボアームは社外品のロングタイプでボールリンクを返したタイロッドで動翼と結んでいます。


IMG_1743
こんなことばっかりやっていますので、レバー比にあっては普段から研究しております。



IMG_1744

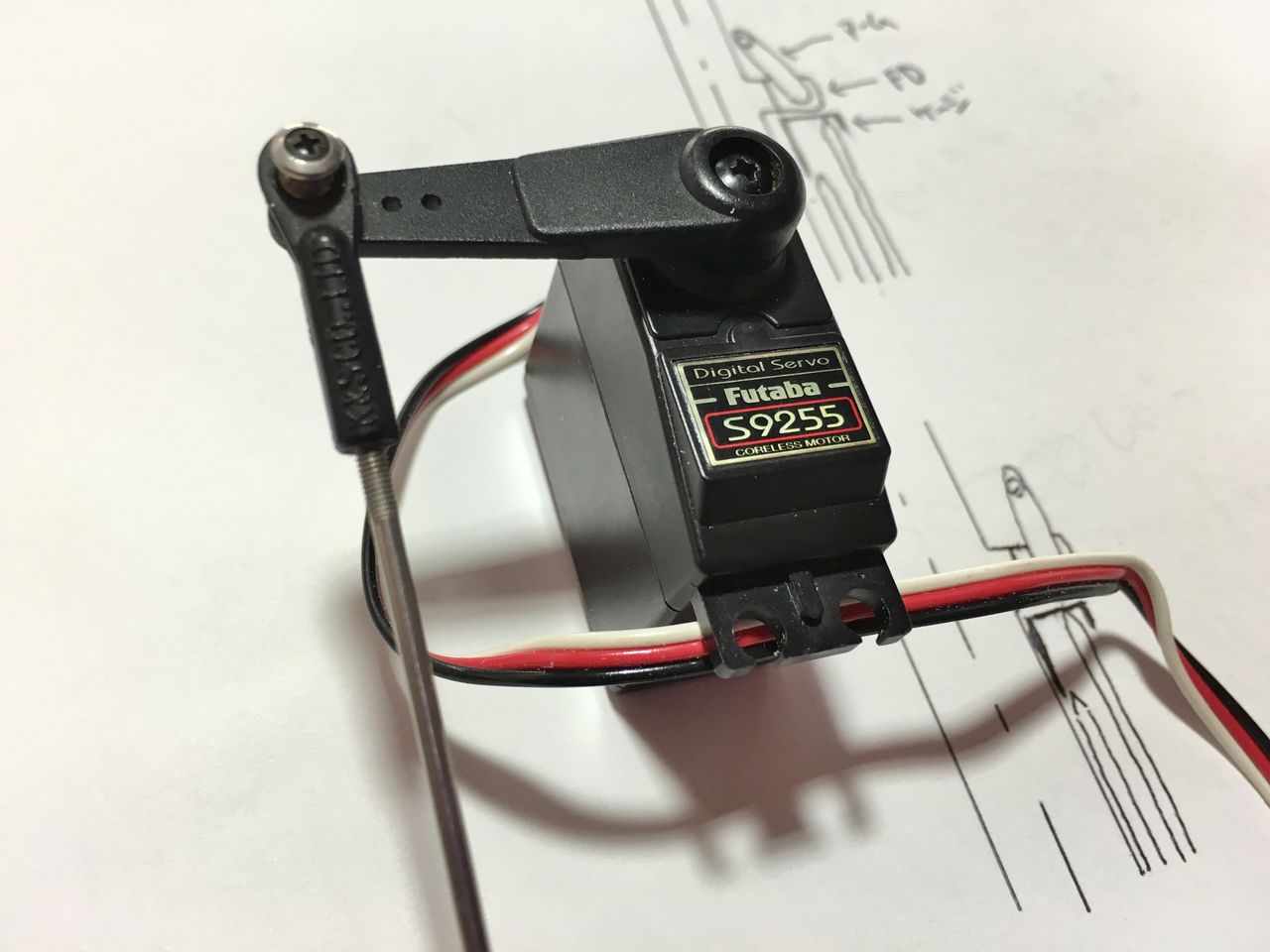

このサーボで動かすサーボホーンを105フロントディレーラーのロングアームに見立てて説明します。



IMG_1745

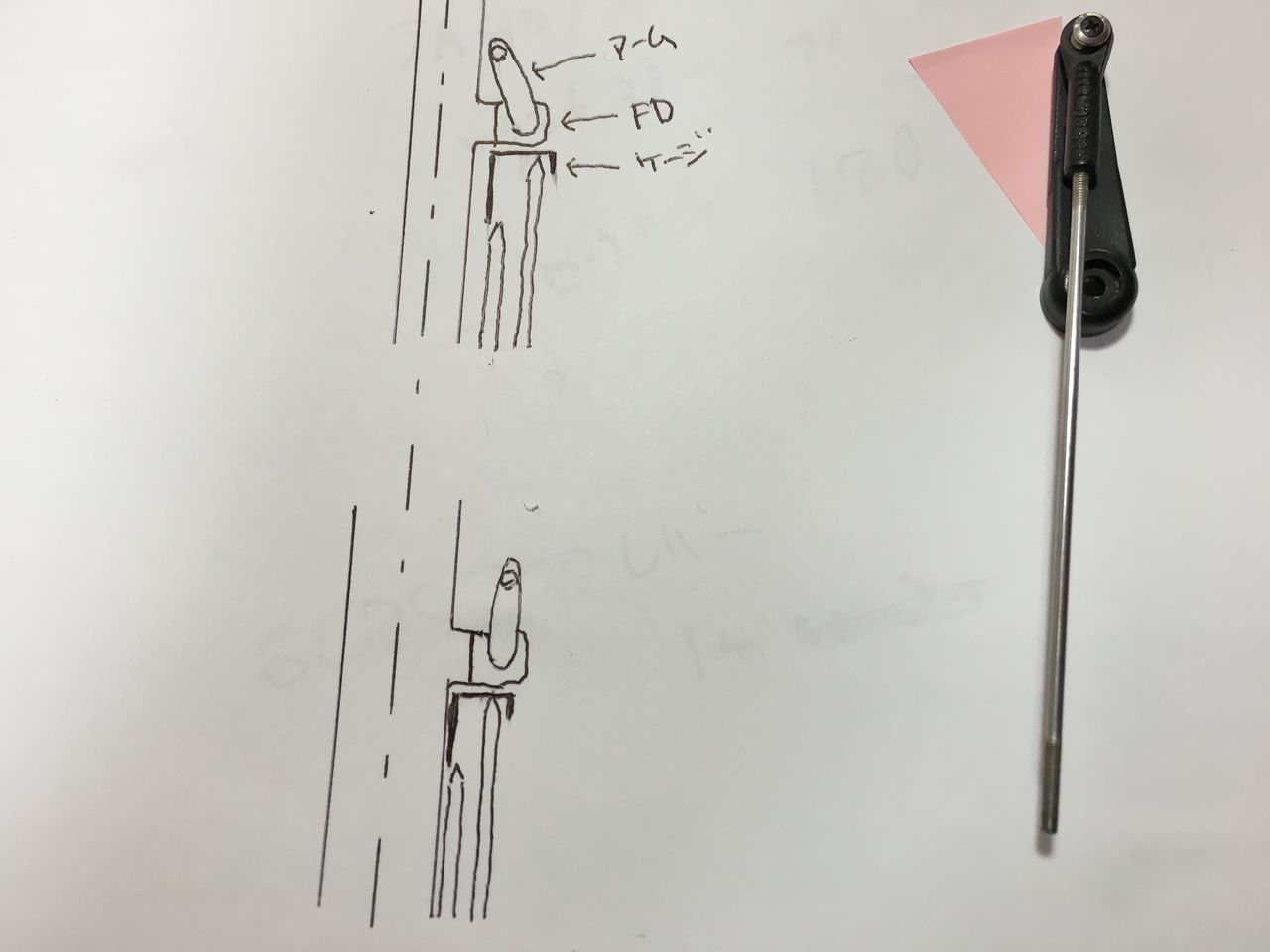

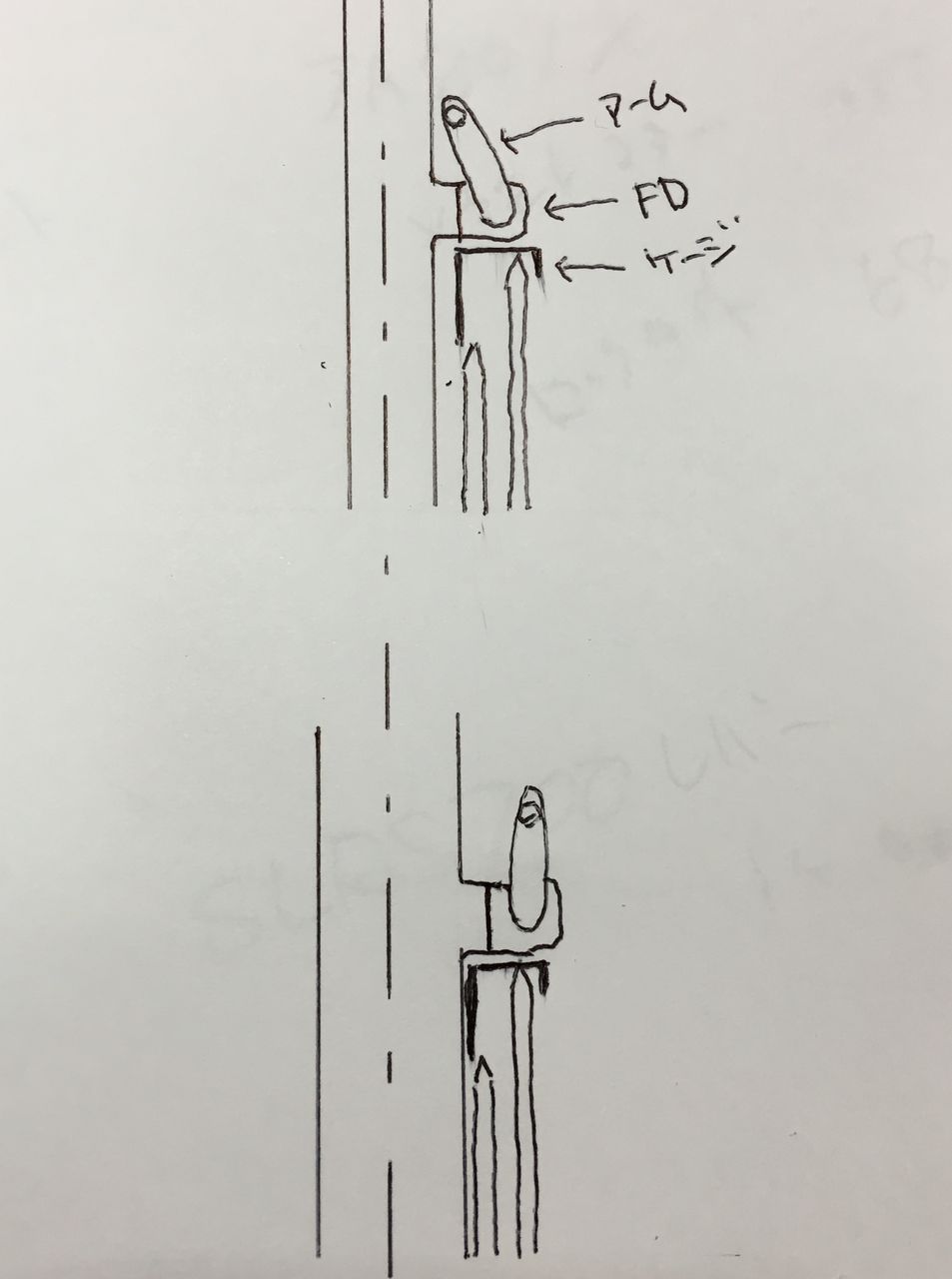

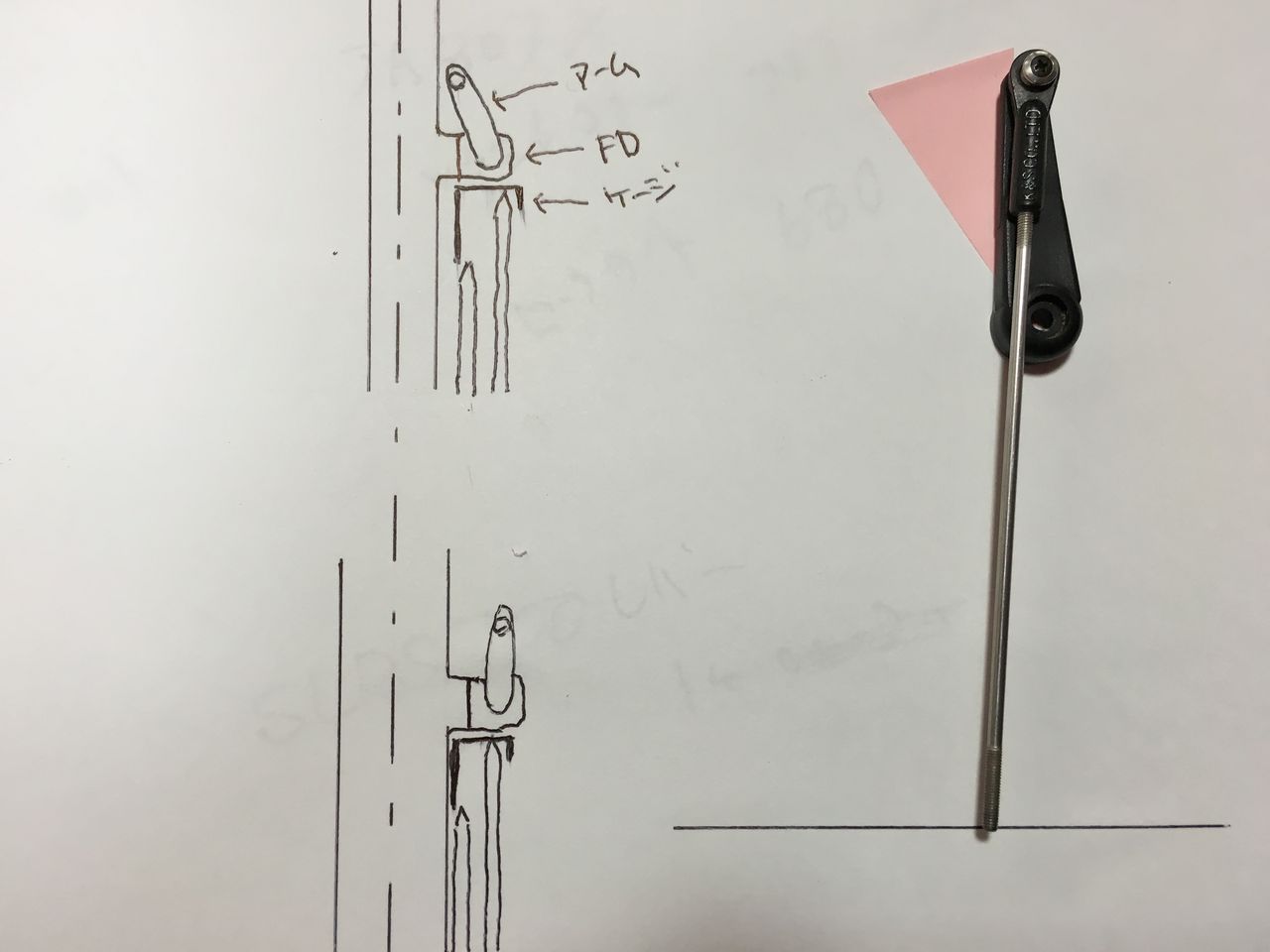

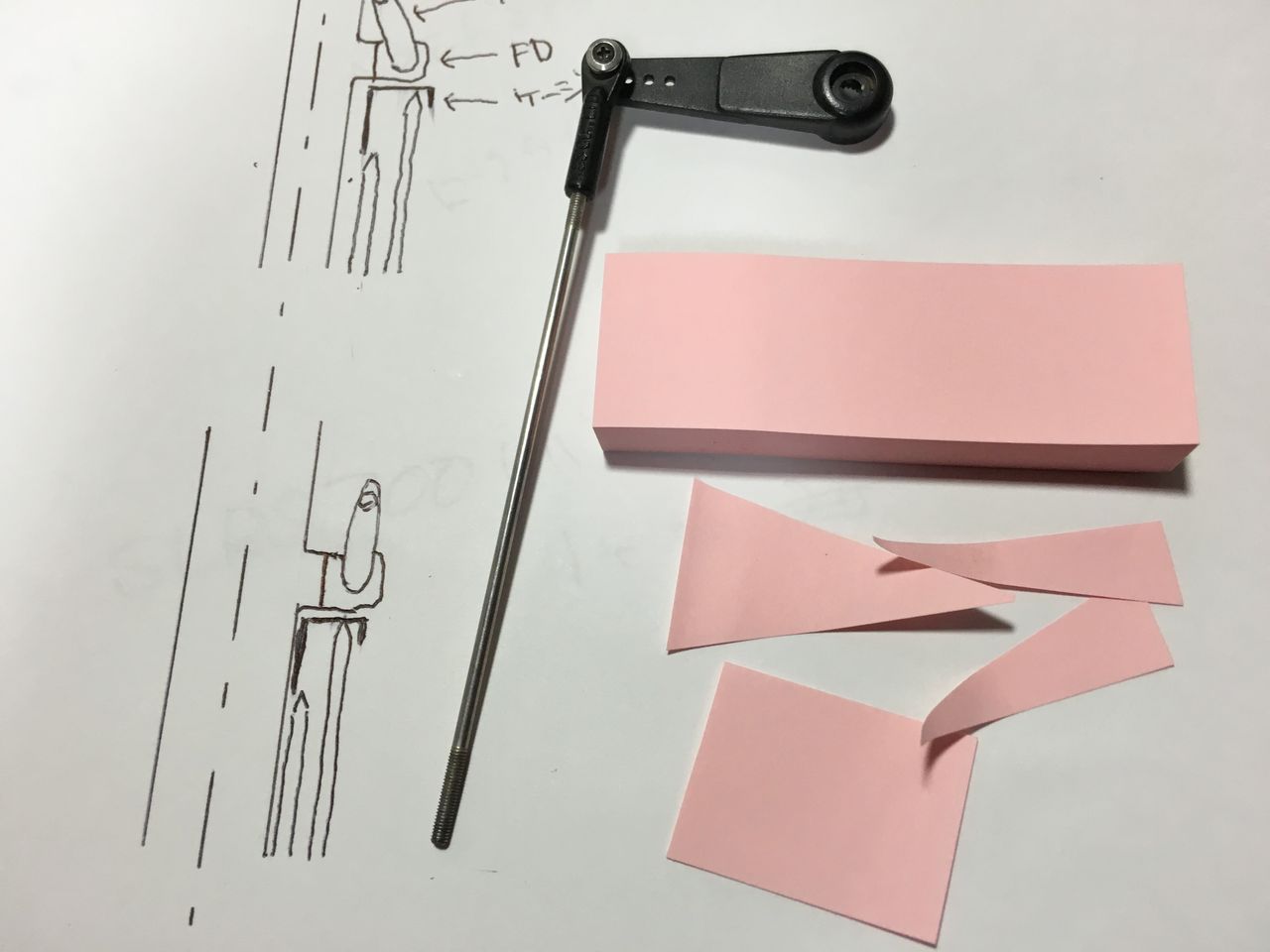

この汚い絵(すいませんケージとアウターギヤの距離が近すぎました)は、上が700c フルサイズのクロモリフレーム。下がDAHON Mu Elite のアルミフレームです。センターラインからインナーアウターギヤの距離は同じです。クロモリの場合フロントディレーラーを取り付けてからケージの位置をアウターリングに合わせるためアジャストスクリューを回して行きますとアームがこのように内側に寝てきます。DAHON は、太いシートチューブにフロントディレーラーが付くためアジャストスクリューを解放した状態でもここまで迫って来ています。ですから Hi Lo スクリューなどいらないと書いたのです。

IMG_1746
付箋を使って説明しましょう。



IMG_1747

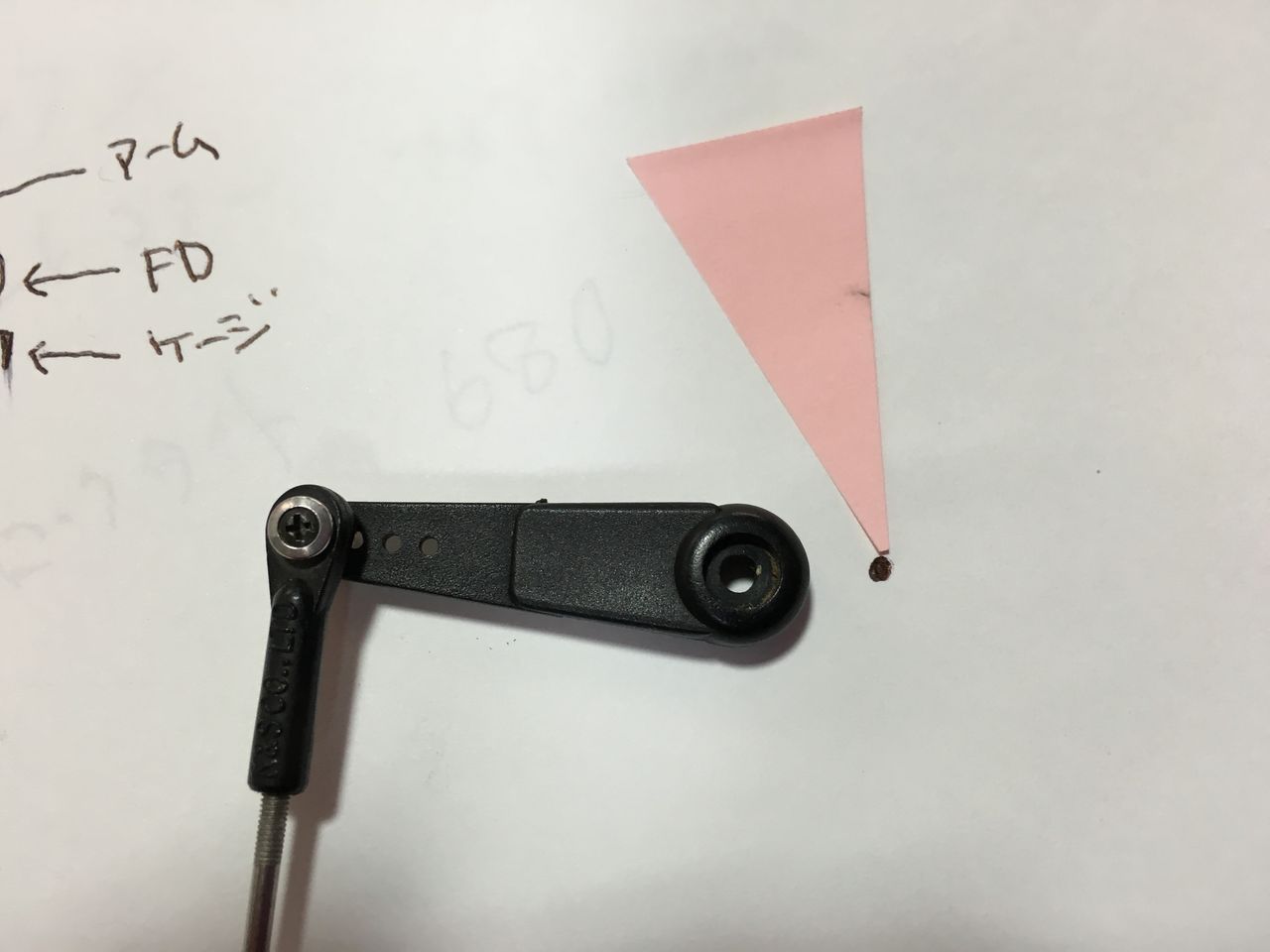

ボールペンで書いた点をロングアームの支点とします。



IMG_1748

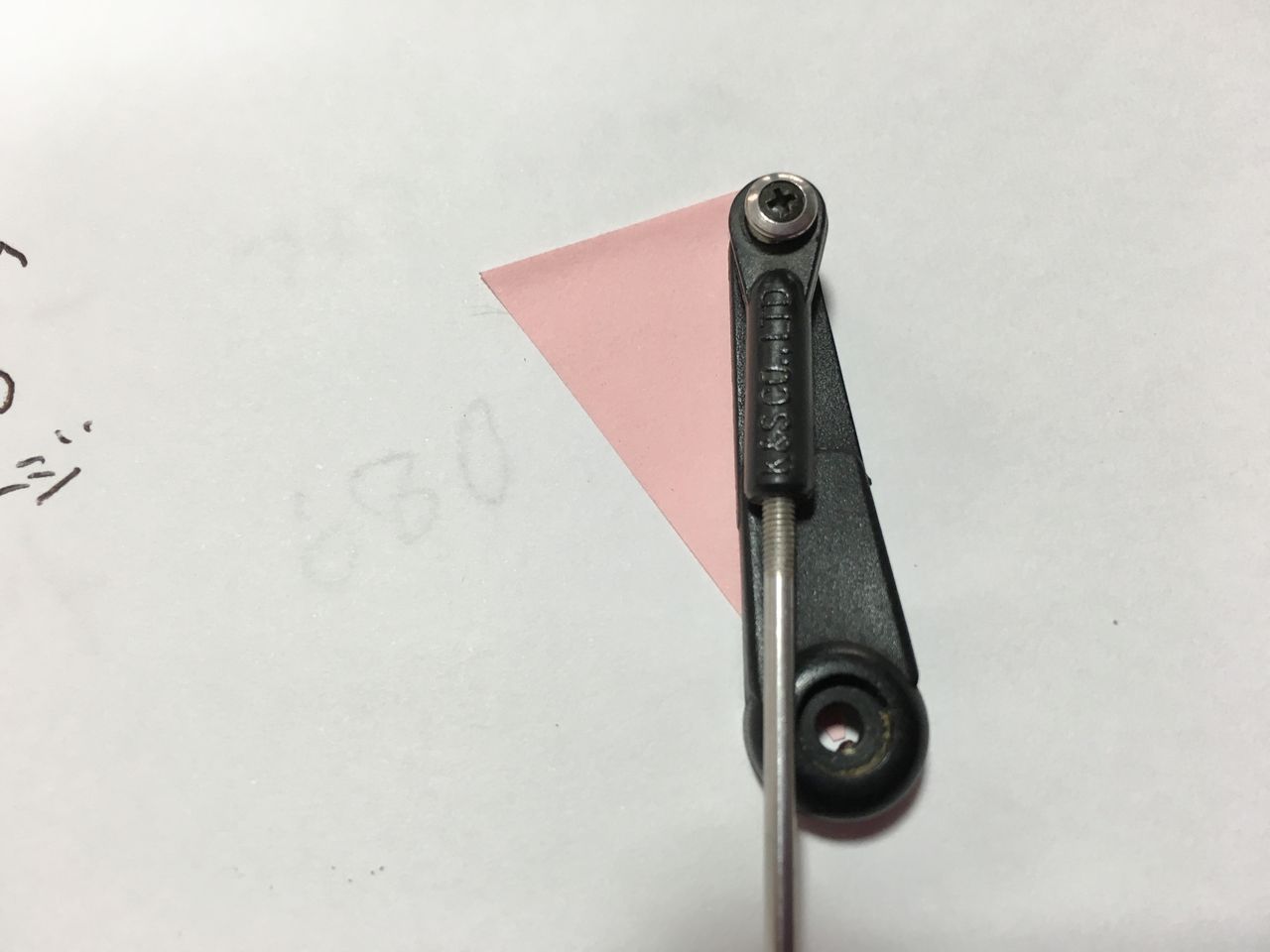

ピンクの付箋がアームが旋回する角度を示します。



IMG_1750
これがほぼ真っ直ぐ立ってしまっているDAHON のアームです。



IMG_1749
タイロッドはワイヤーと考えて下さい。



IMG_1751
ワイヤーの先端に横線を引きました。



IMG_1752

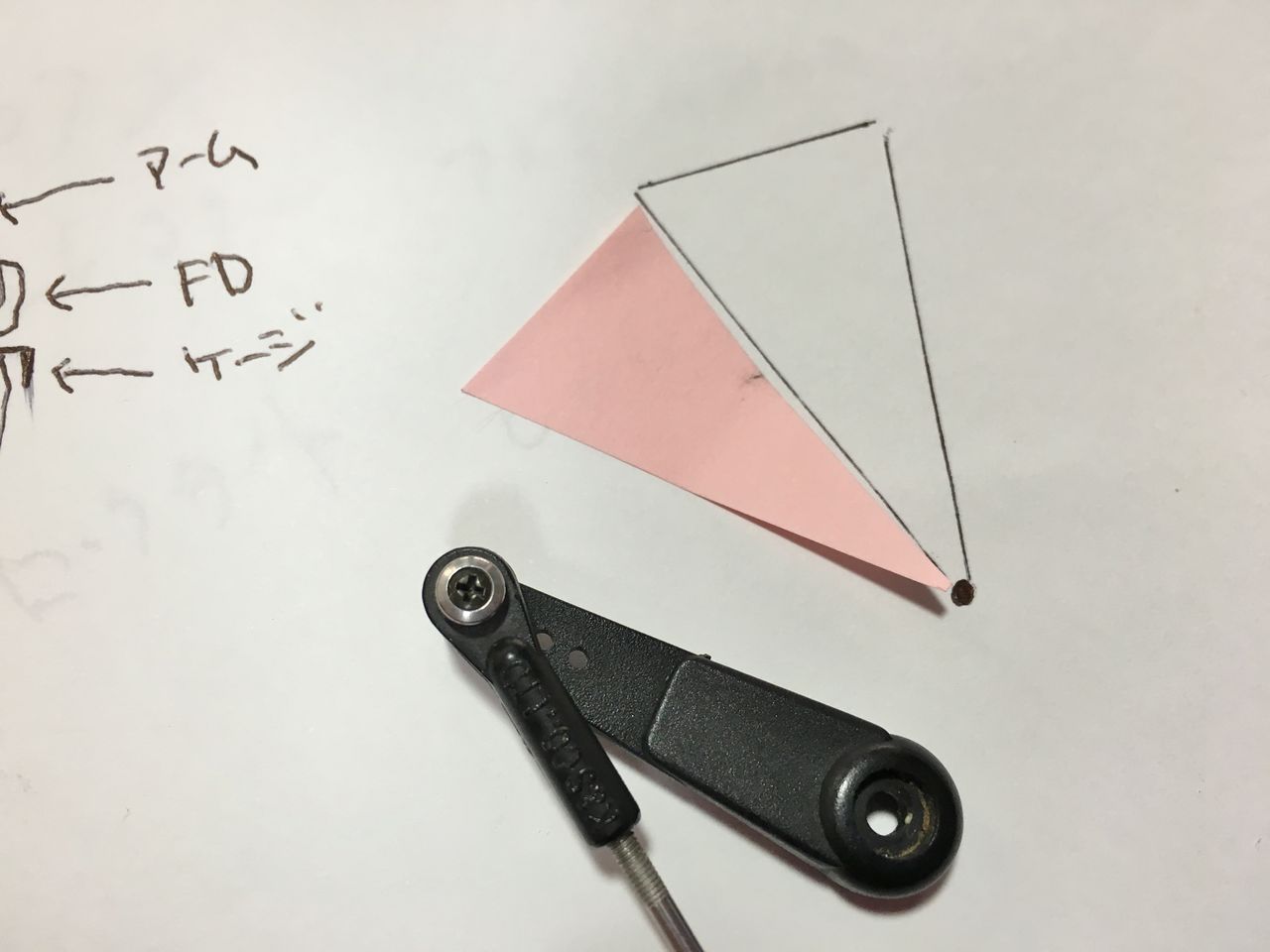

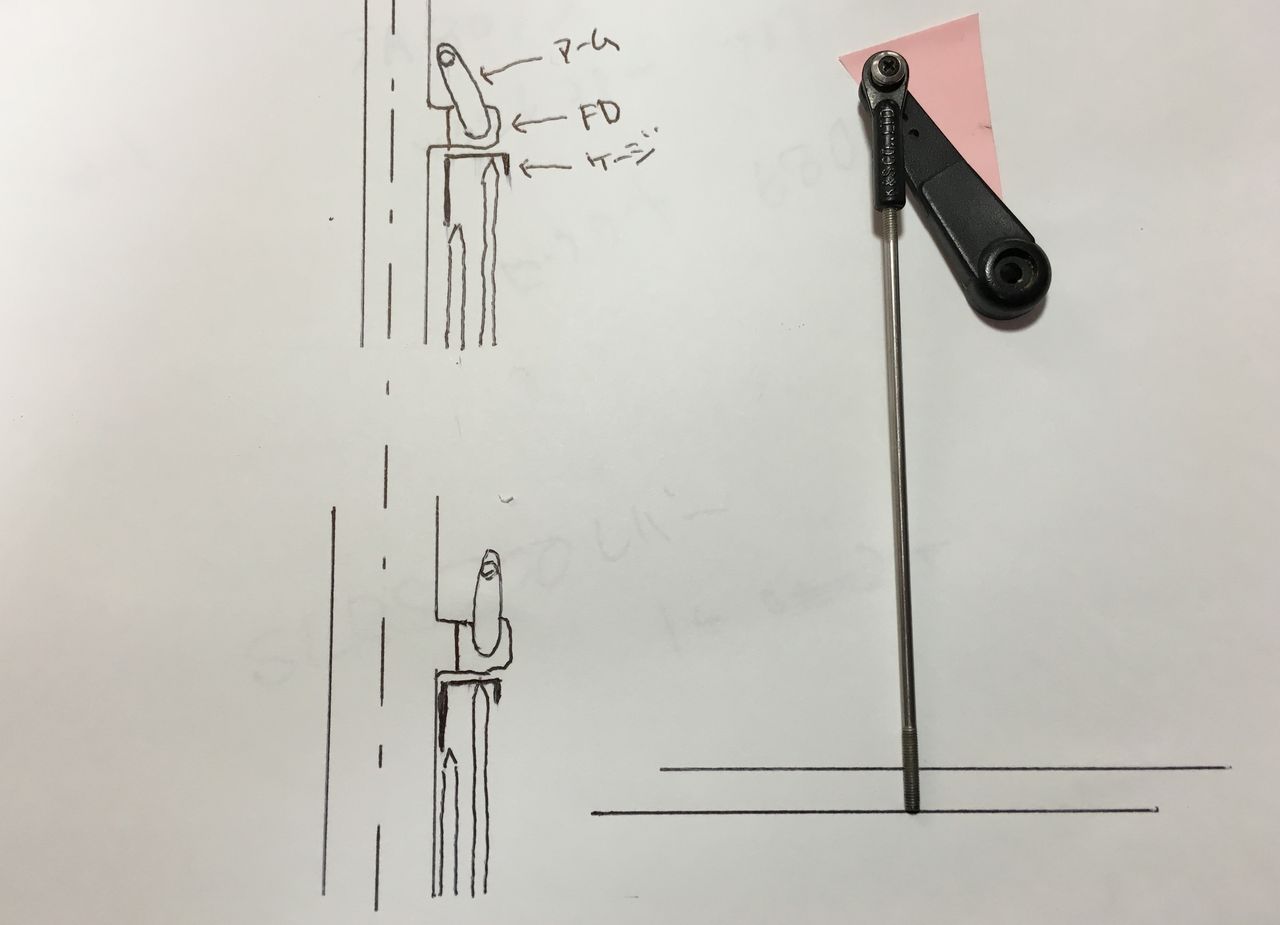

ピンクのストローク分動かしましてみますとここまで下がりました。



IMG_1753
次にピンクの付箋をクロモリフレームの位置に移動します。



IMG_1754
クロモリフレームの方は、最初から角度が寝てますからこの位置からスタート。



IMG_1755

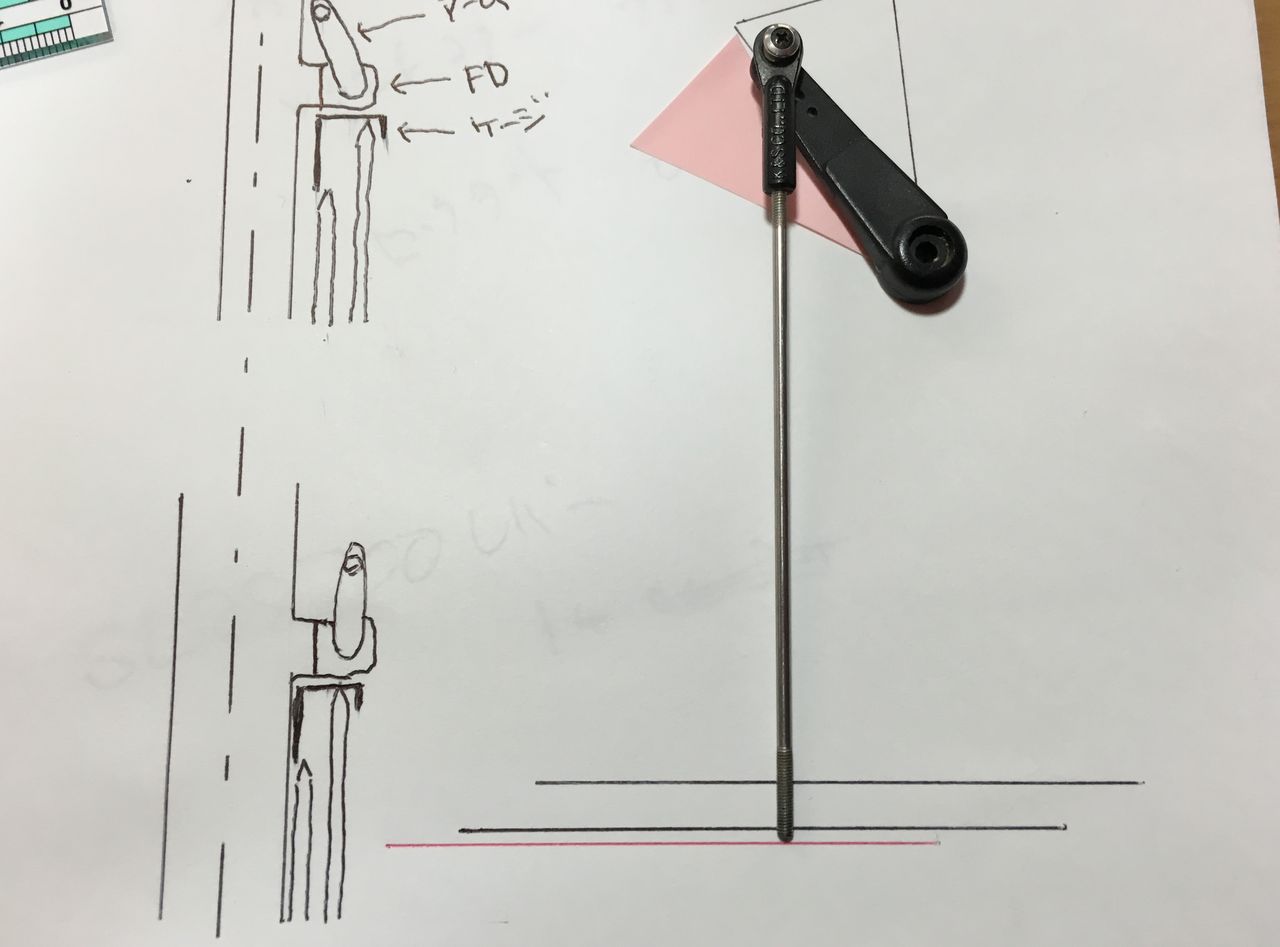

同じ分だけストロークしてみました。するとどうでしょうこの差。



IMG_1756

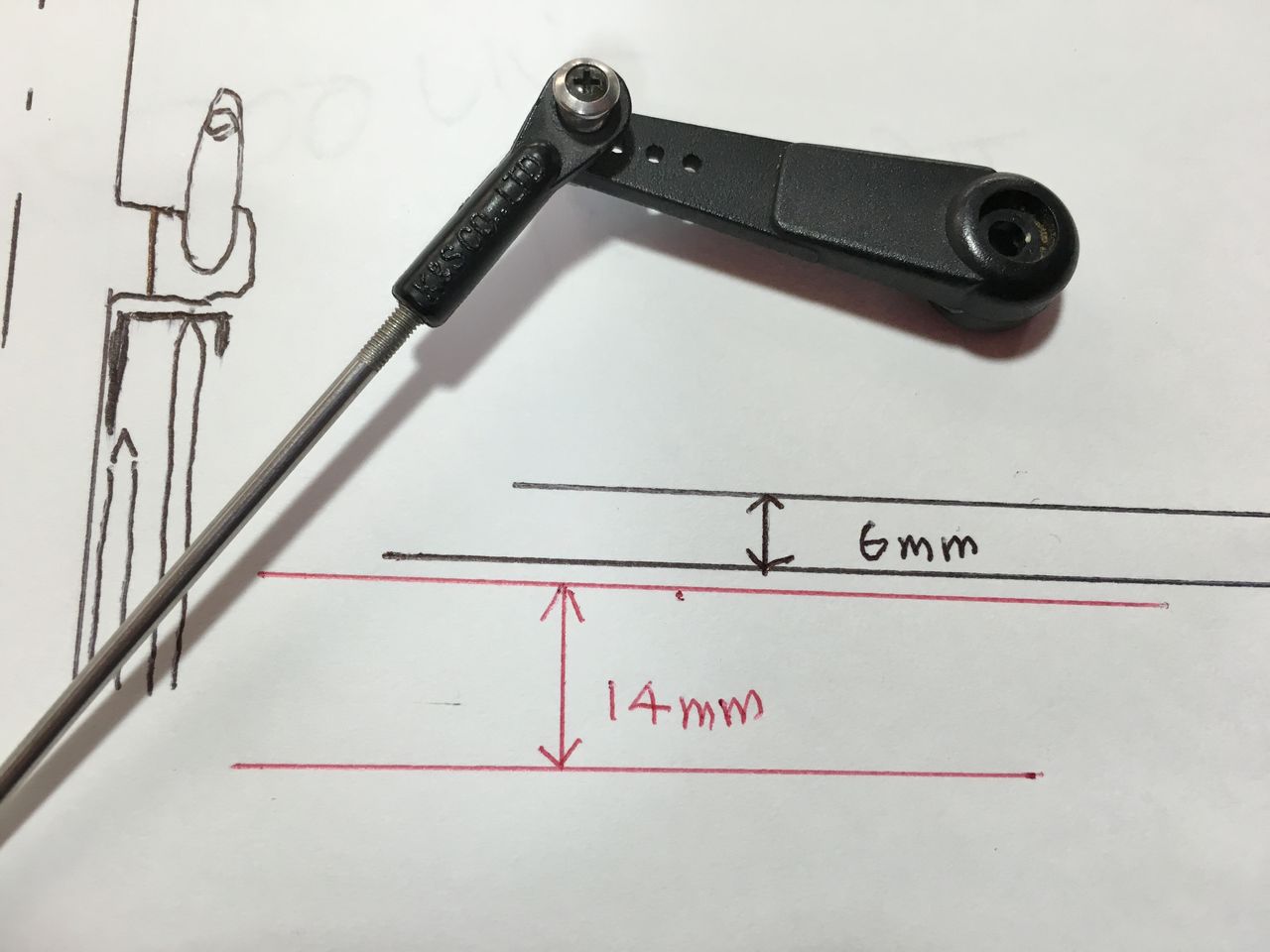

同じストロークでもDAHON は、6mm のワイヤー移動。クロモリは、その倍以上の14mm 動きました。時計の針で言うと12時付近(11時55分と12時5分の間では殆ど動かない)では、ワイヤーの動きが少なく、3時付近で最大となることが分かります。これを逆に見てワイヤーの引き量が同じとするならば、アームの取付角でストロークが増減するのです。

IMG_1757

12時と11時の大きな違い、分かりましたか?

DAHON Mu Elite フロント変速操作力を軽減する その3【橋輪Blog】

DAHON Mu Elite フロント変速操作力を軽減する その3

さて、昨日の”その2”までの作業は、皆さん購入頂いた各販売店で既に調整済だろうと考えます。それでは本題の Mu Elite のフロント変速操作力の軽減方法をレクチャーしましょう。その方法は至って簡単。取付ボルトへのワイヤーを掛けかえるだけ。本当にインチキ技なので自己責任で!

IMG_1725

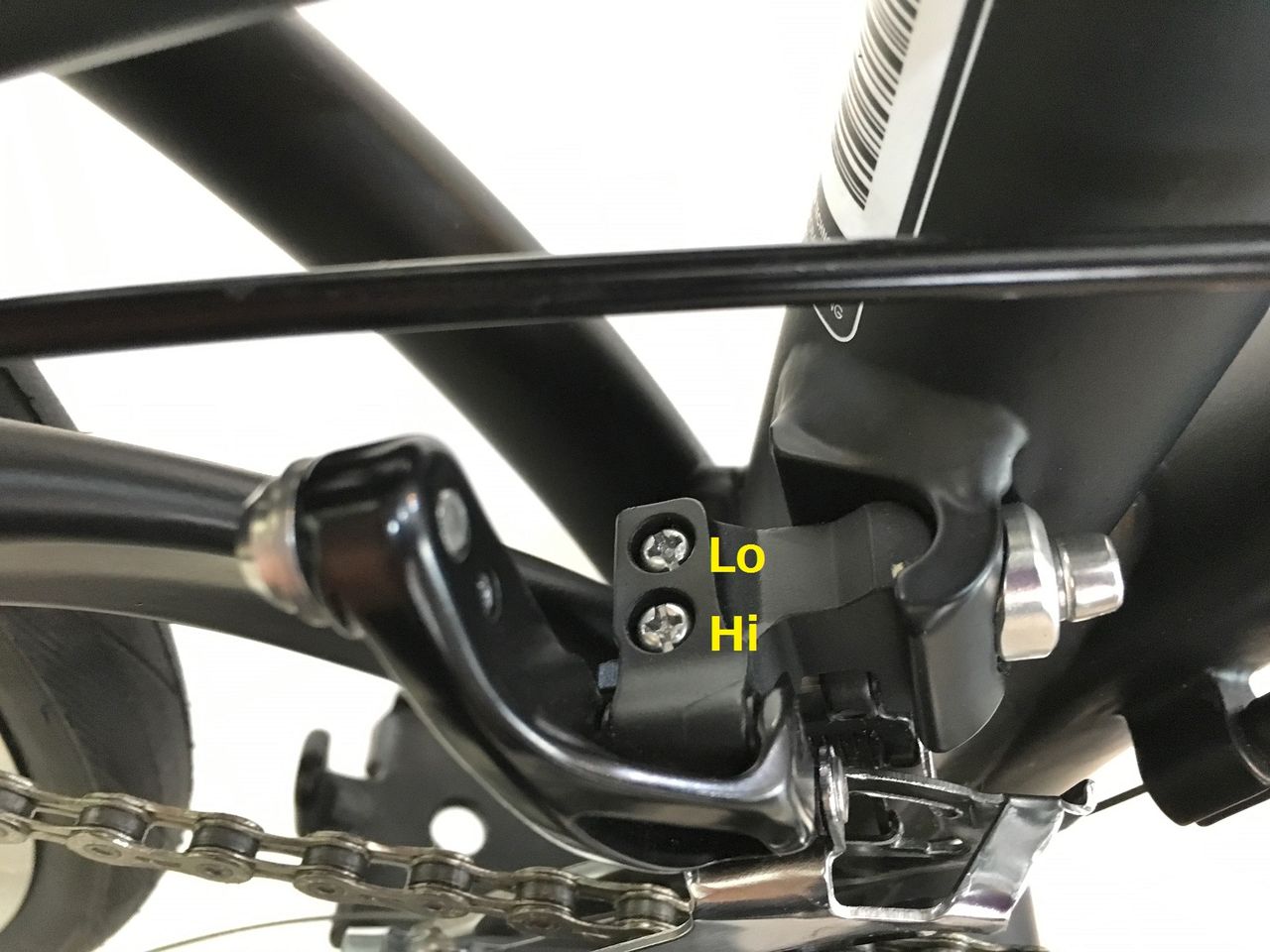

最早、ロングアームフロントディレーラーの付いた DAHON アルミフレームでは、はっきり言って Hi / Lo アジャストスクリューなどいらないと言っても良いくらいです。


IMG_1721
それではケーブルが、どのように張られていたのか見てみましょう。これはDAHON の工場でアッセンブリーされていた張り方です。コンバーターは、当然有利に働く ON 状態。


DSC_0232
アジャスターの付くアウター受けから斜め下に伸びたインナーケーブルは、半分見えているプーリーを返して上方へ、


DSC_0235
プーリーからアームのワイヤー止めに向かいます。



IMG_1724

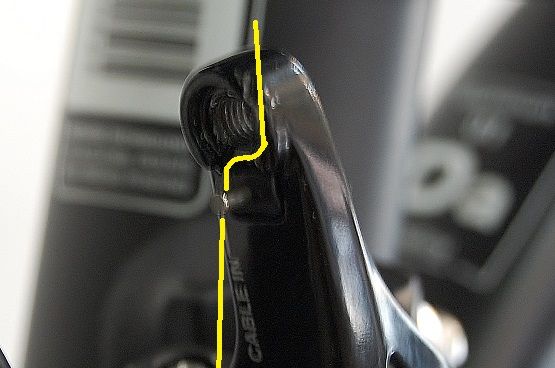

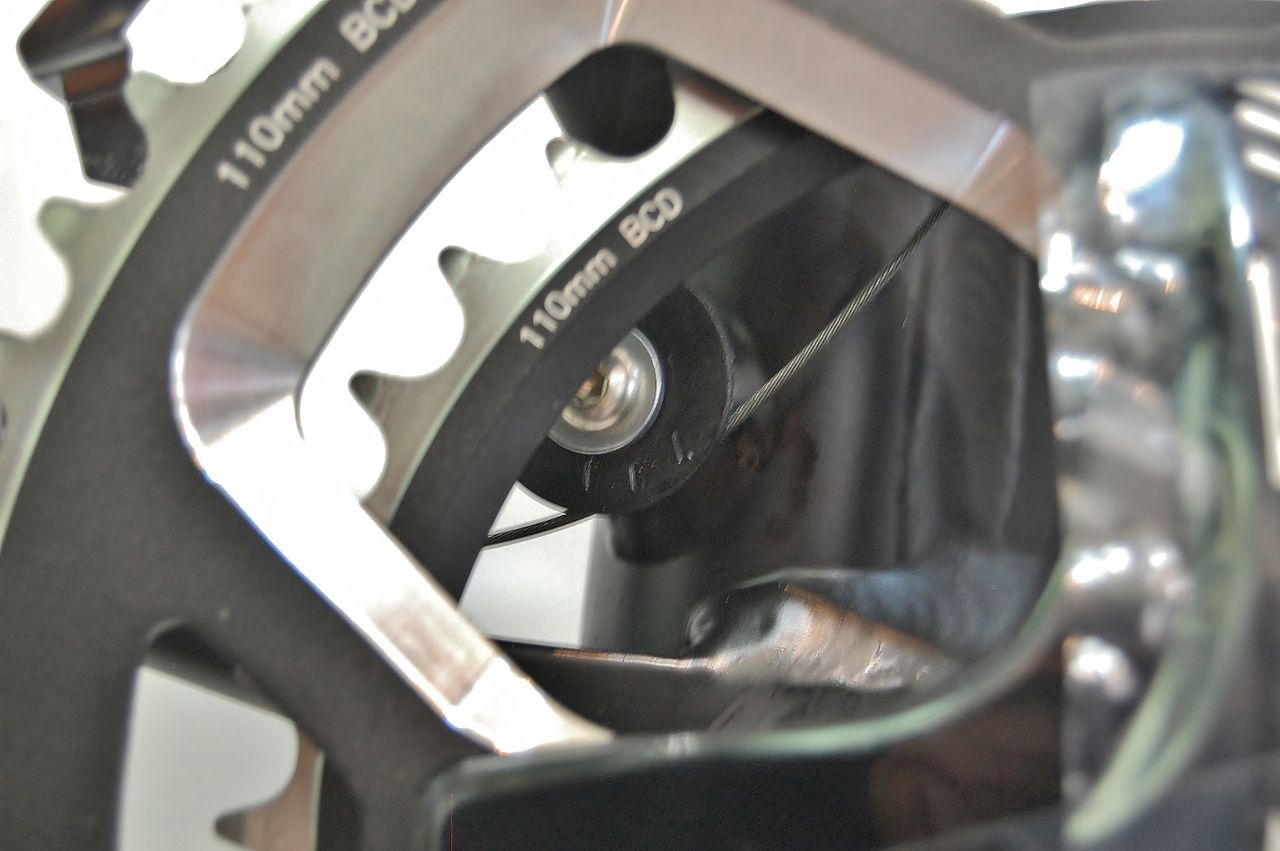

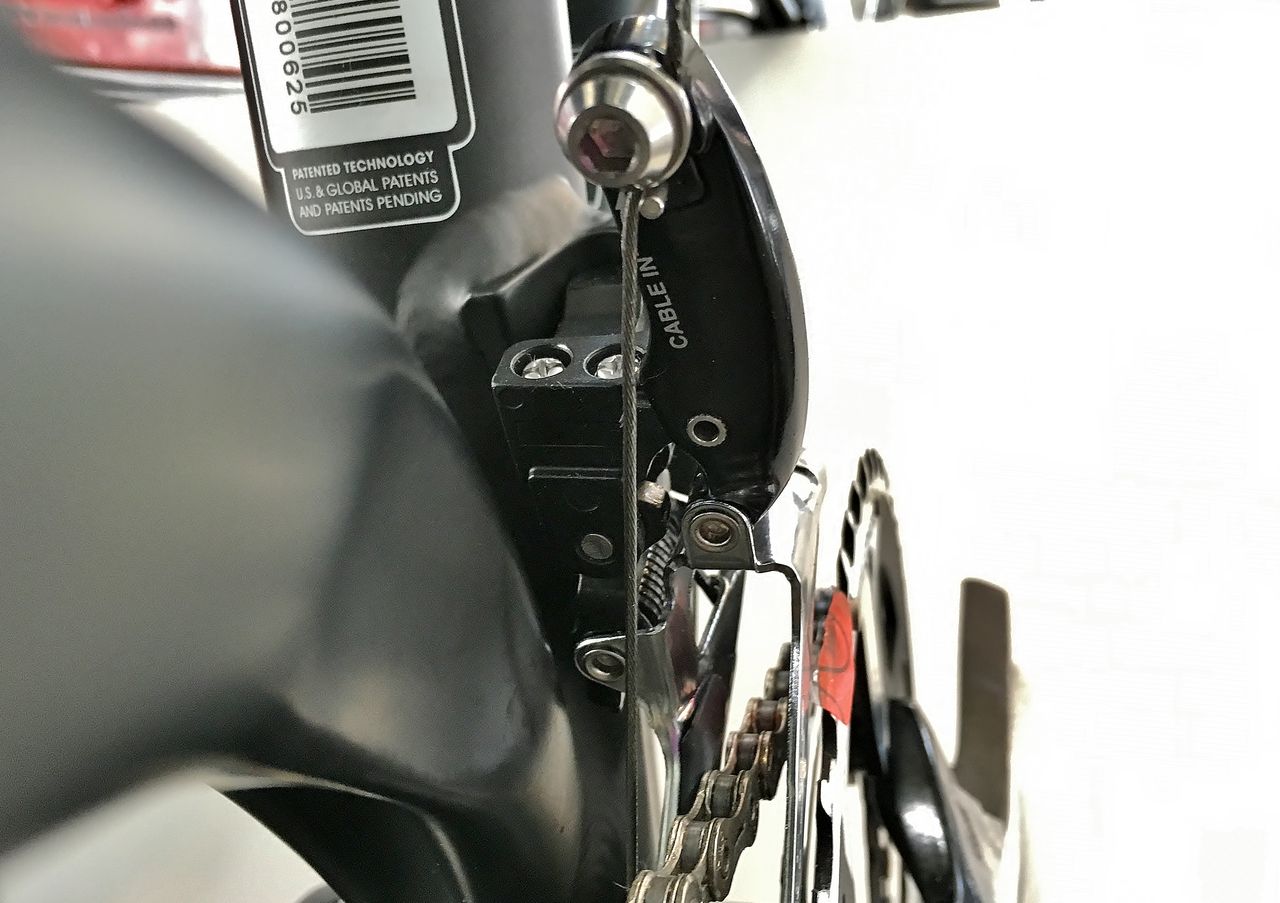

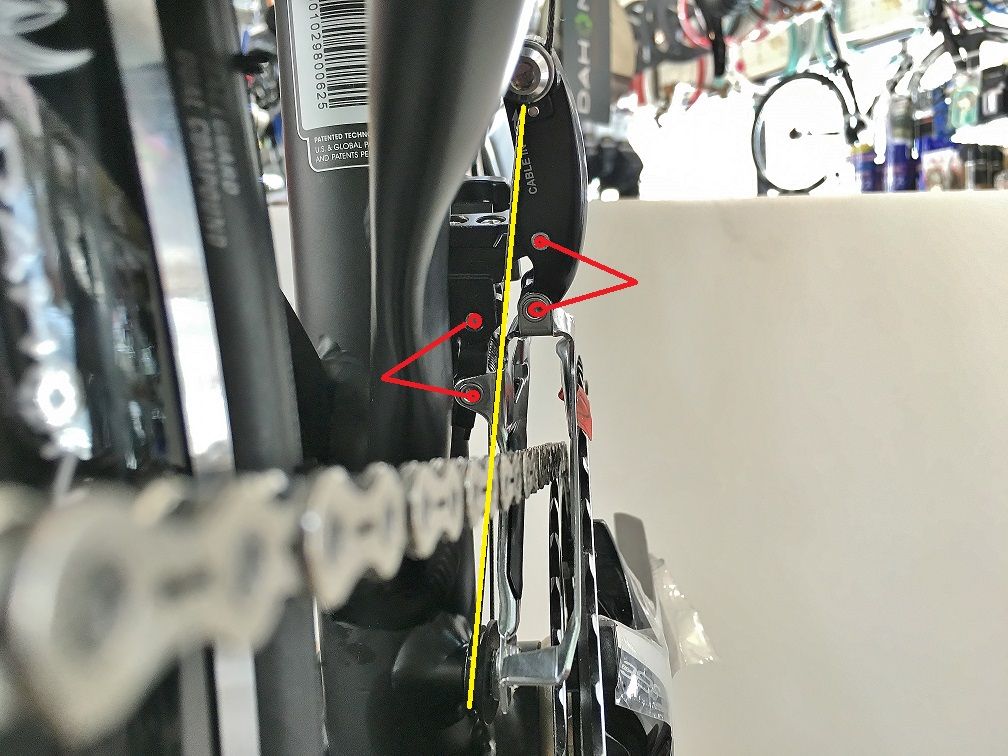

これは真後ろから見た光景です。フロントディレーラーのパンタグラフの4ツの支点作用点のほぼ真ん中をケーブルが貫いています。これは何を意味するかと言いますと、アームは、ほぼ真下方向に引かれるケーブルにより右に傾こうか、それとも左か迷っている状態です。


DSC_0242

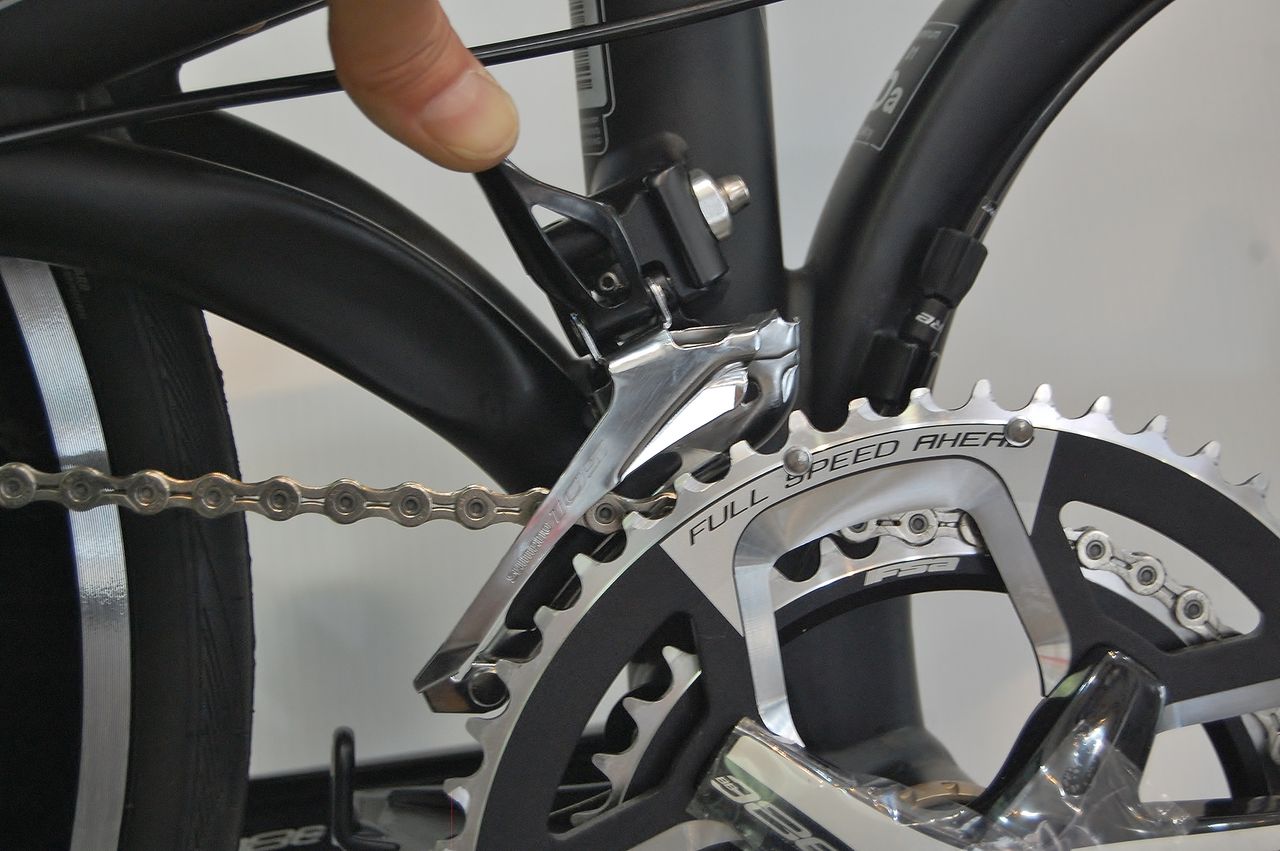

アームを指で内側に押すと、いとも簡単に倒れてくれますが、



DSC_0240
真下に押したのでは、ビクともしません。



DSC_0280
頭上に重たいものを乗せても背骨は曲がりませんが、



DSC_0281
片手で持つとすぐよろけますね。戦闘機パイロットも必死です。



IMG_1728

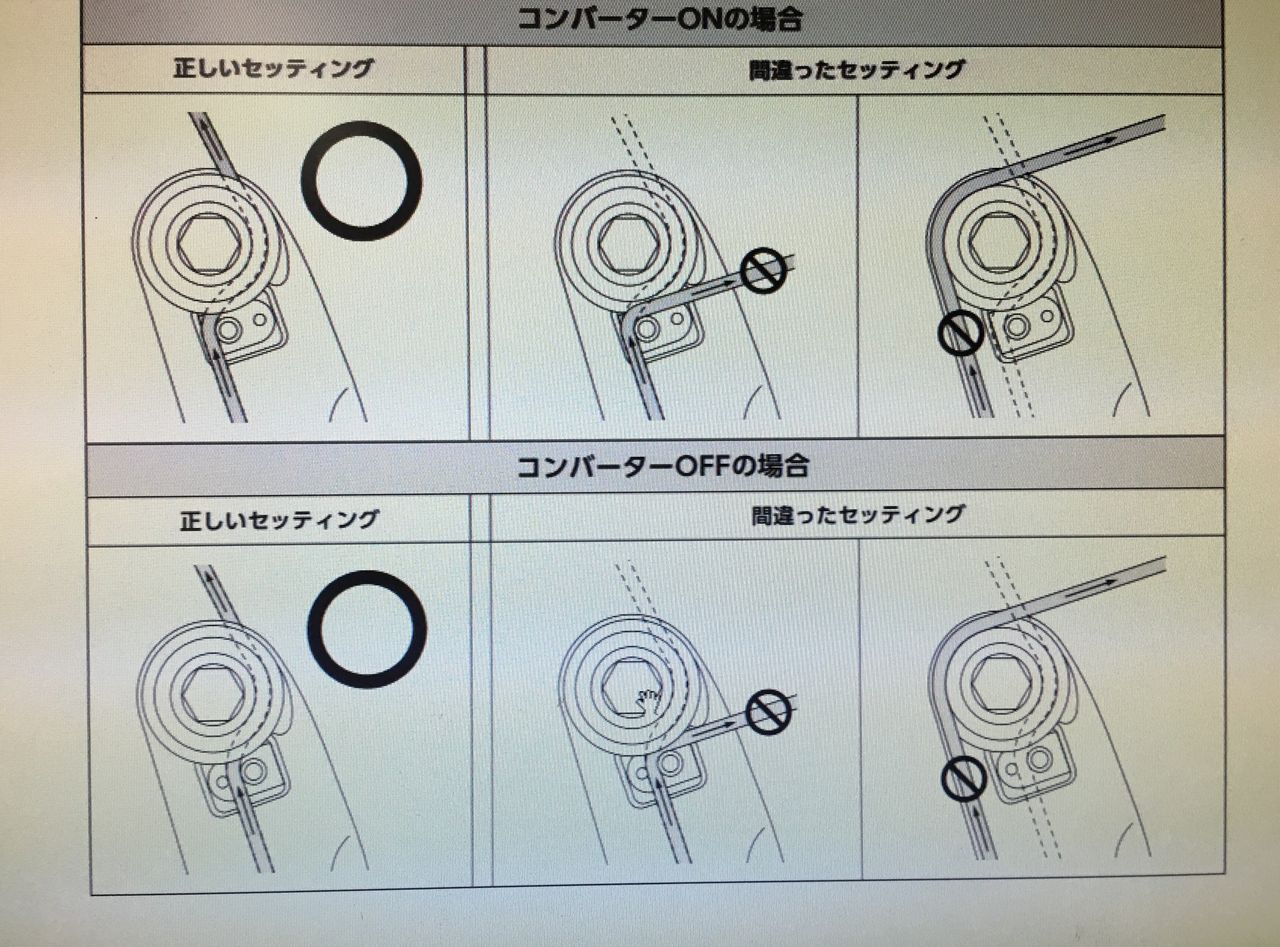

その2で上げたシマノマニュアル。上の図がコンバーターONで、下がOFF。一番左の上下が正解で中央と右の掛け方がダメ。ところが今回ON でも OFF でも関係ないほどに距離が足りない。


IMG_1729

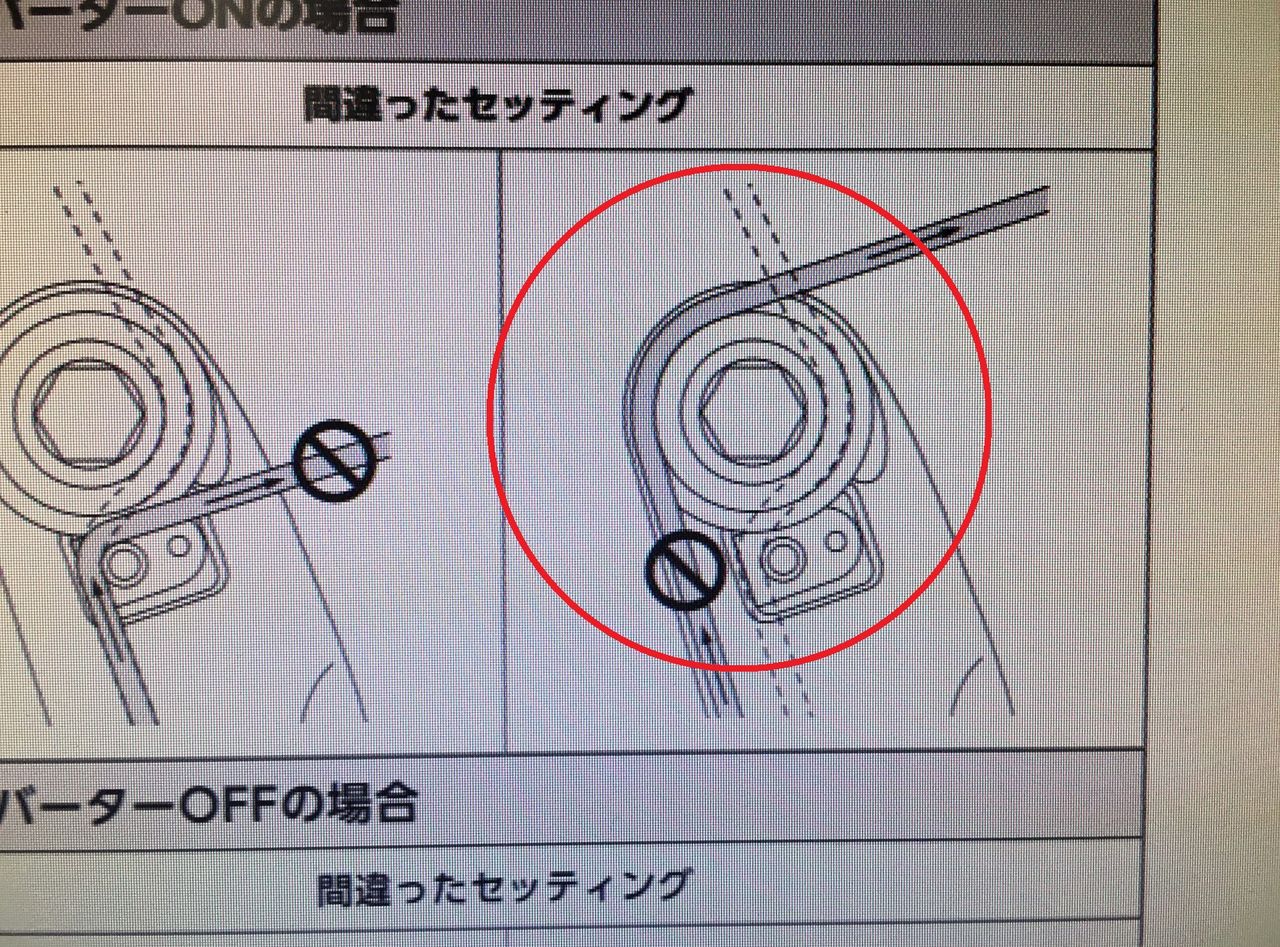

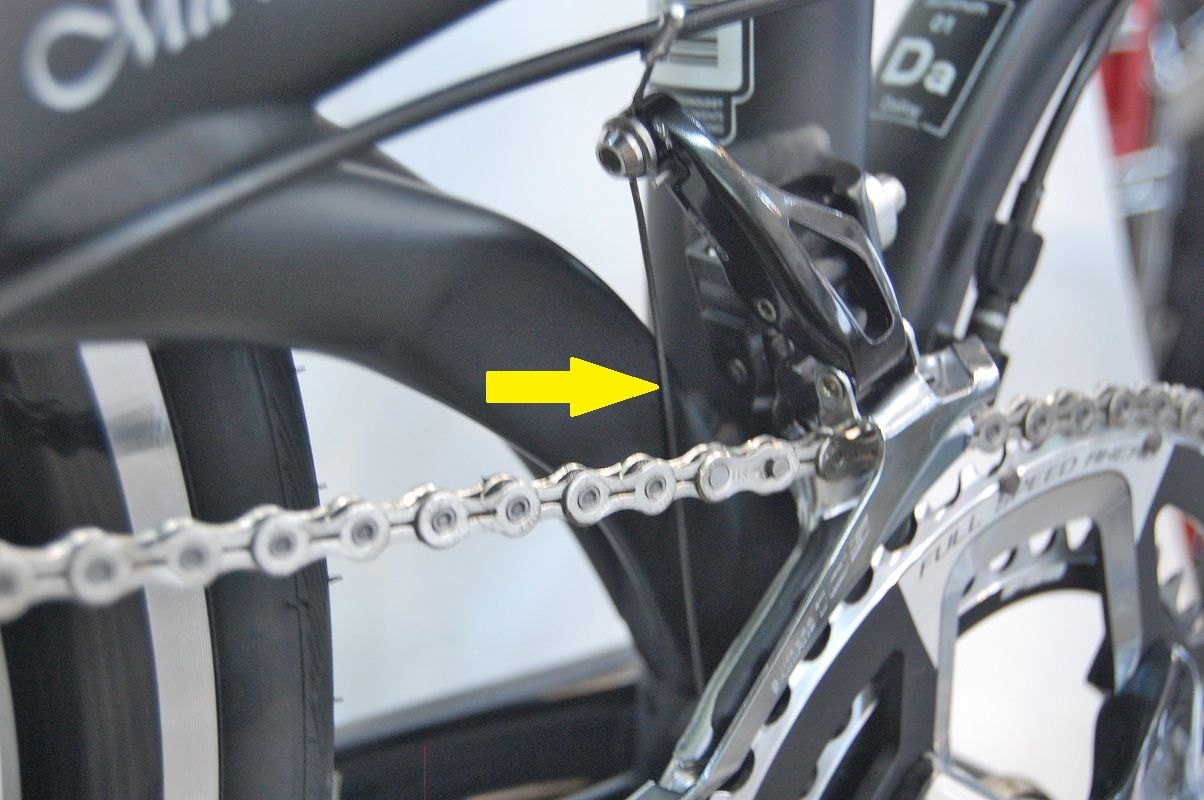

そこでこの「間違ったセッティング」をやっちゃいます。なるべく遠く(内側)から引けるようにするのです。「でもワイヤーが喰う溝に入らないのでは?」安心して下さいワイヤーは真下に引っ張られるより斜め横から引かれた方がよっぽど楽ちんですから。


DSC_0243

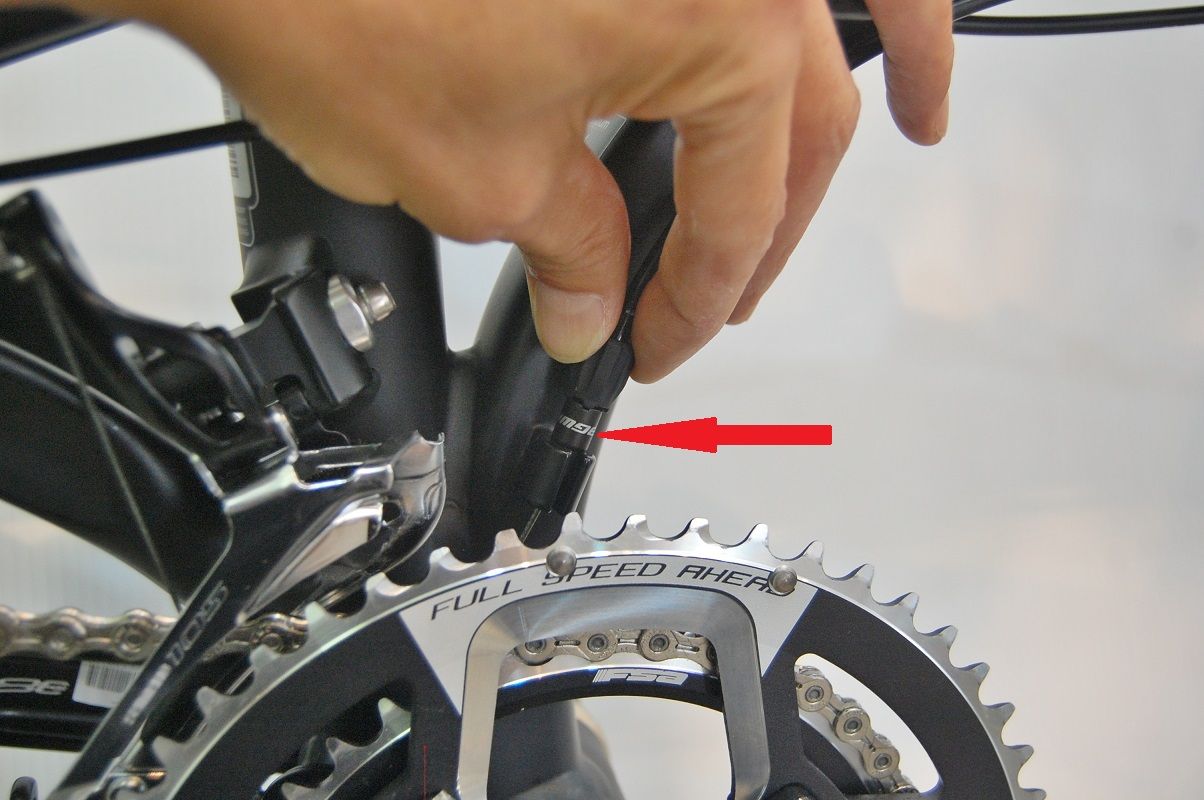

ワイヤーを取り付ける前にケーブルアジャスターは、縮めておきましょう。



DSC_0202

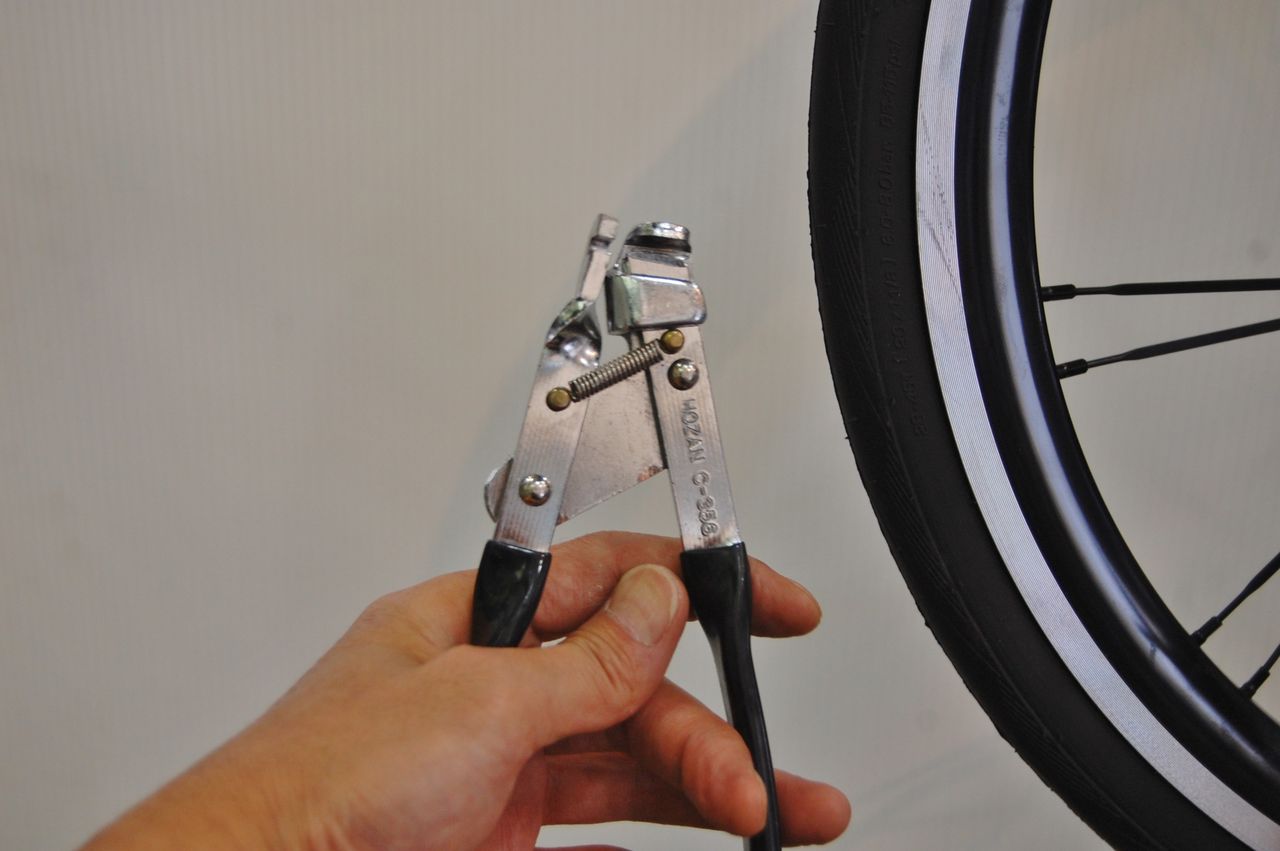

ケーブルは、既に工場で短く切られてしまってますので、インナーワイヤープライヤーは使えません。



DSC_0246

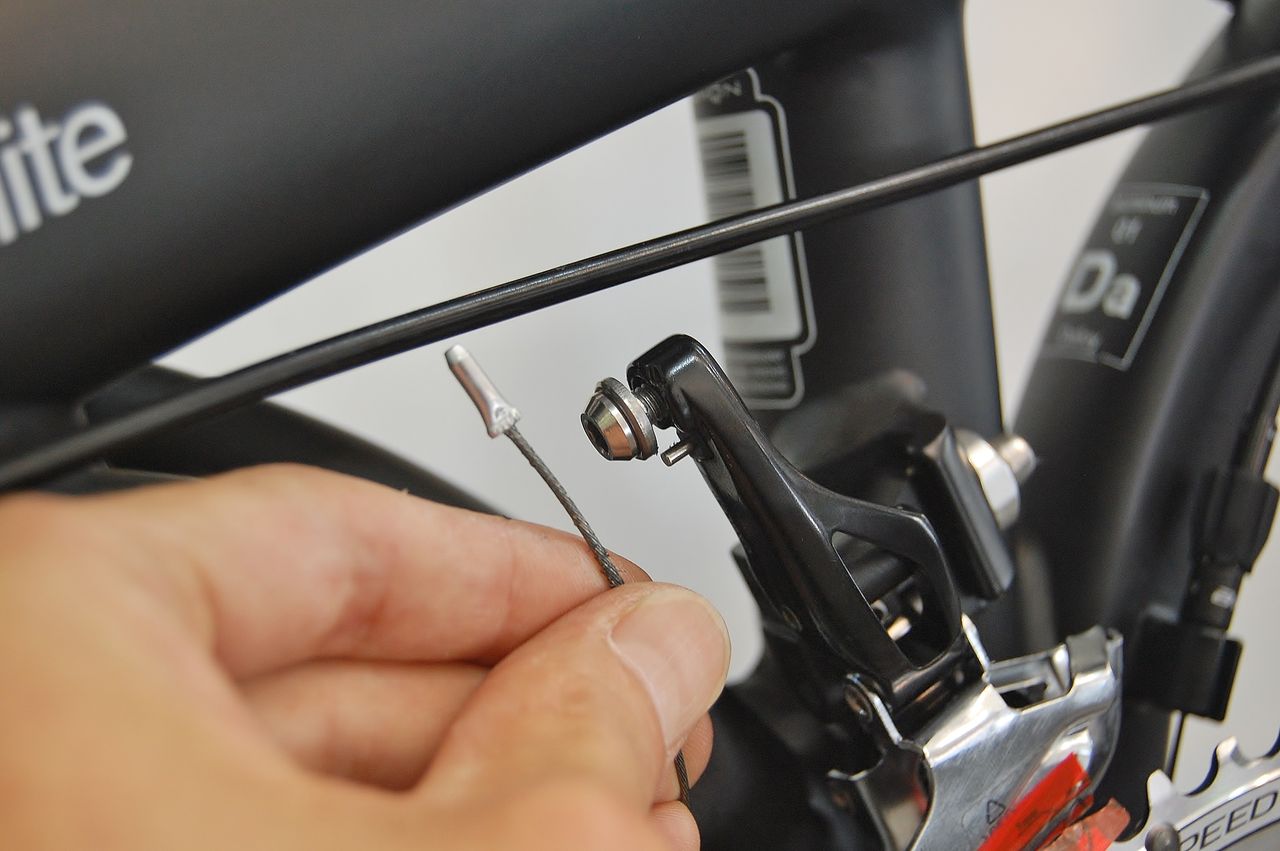

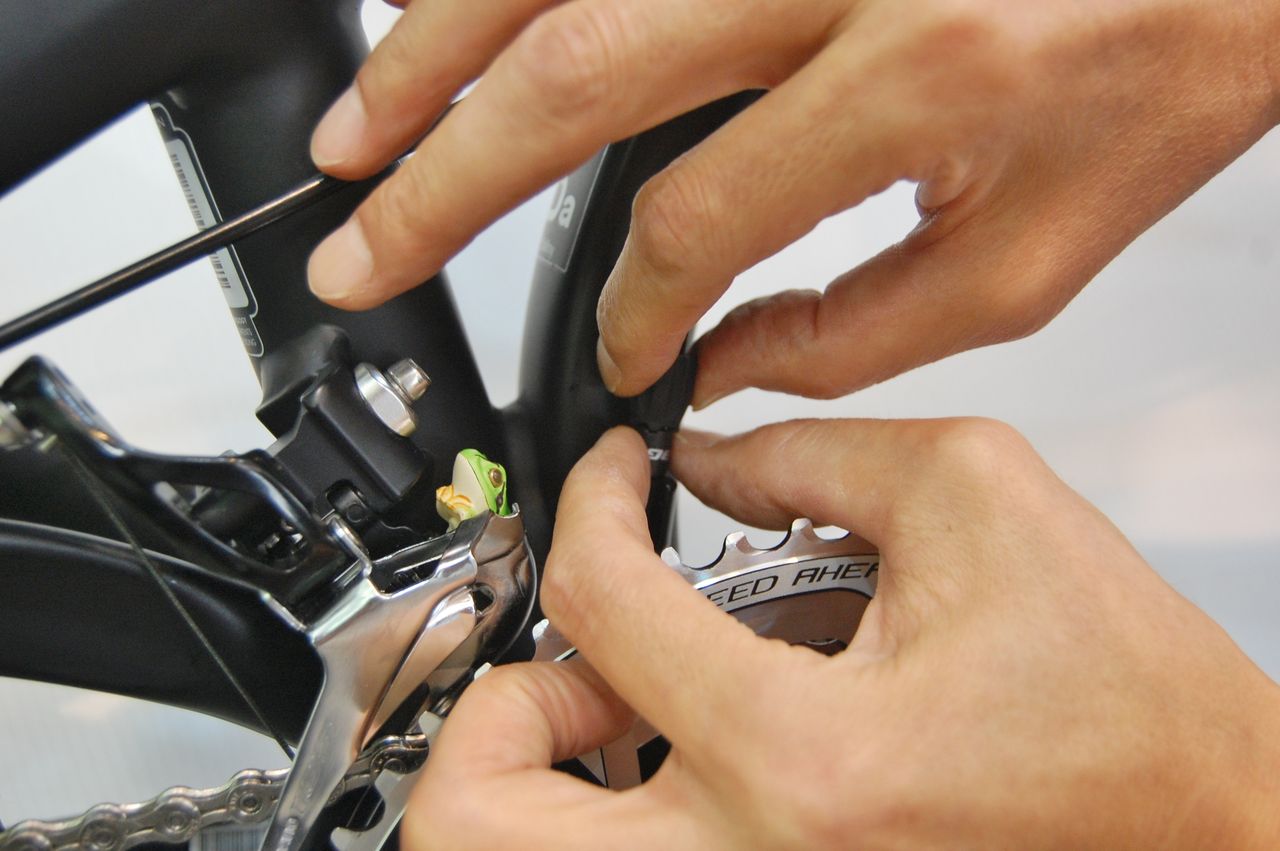

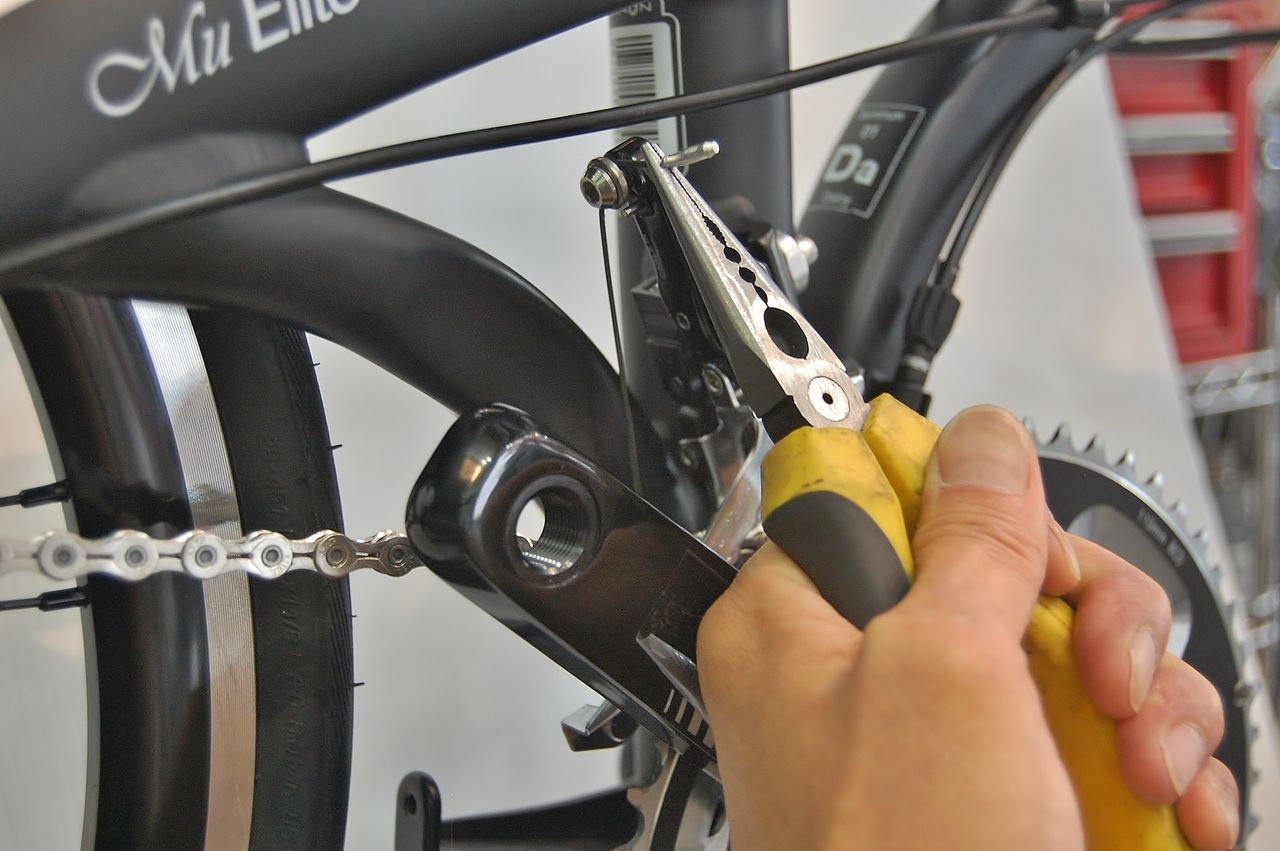

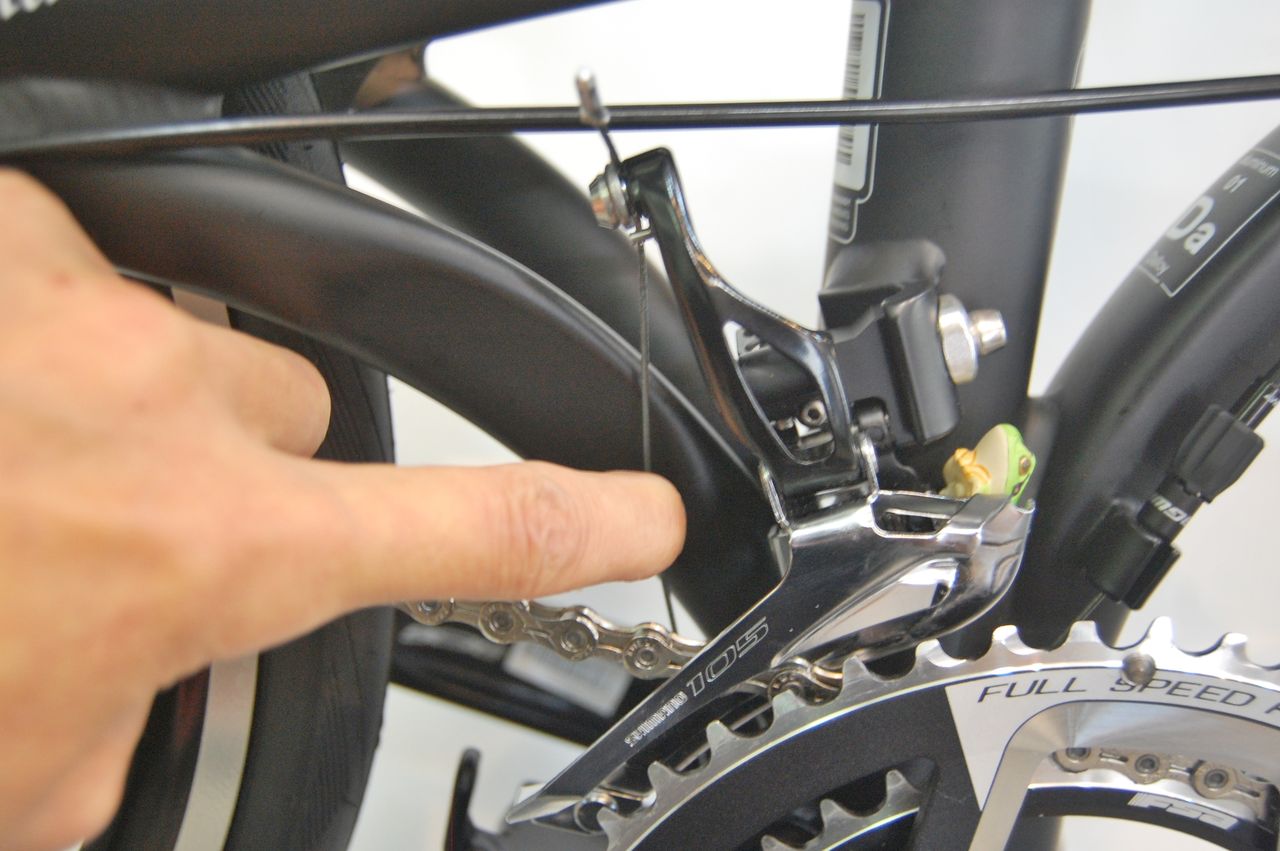

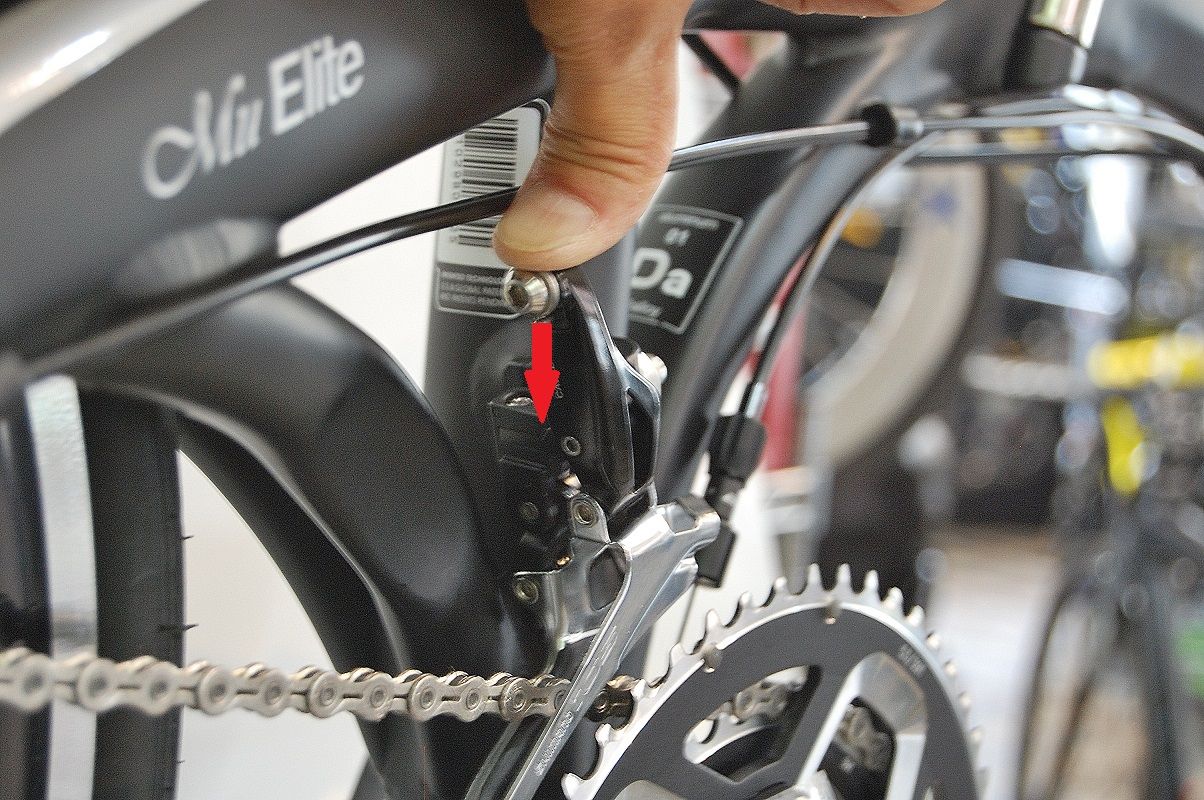

取付ボルトの後ろ側を回したワイヤーをノズルプライヤーでつまみます。クランクアームに手の甲を付け、こじるようにすると結構引けます。このままもう一方の手を使い六角レンチで締めれば一人で出来ますね。これでもかなりのテンションが掛けられます。


DSC_0254
更に、ワイヤーにテンションを掛けようとアジャストスクリューを緩めようとしますが元が共回りしてしまいます。


ここでまた一人でやれる画期的な方法。自分の趣味なのに奥様に手伝ってもらうわけには行きませんよね。

DSC_0273
先ず、左手で強制的にアームを倒します。



DSC_0255

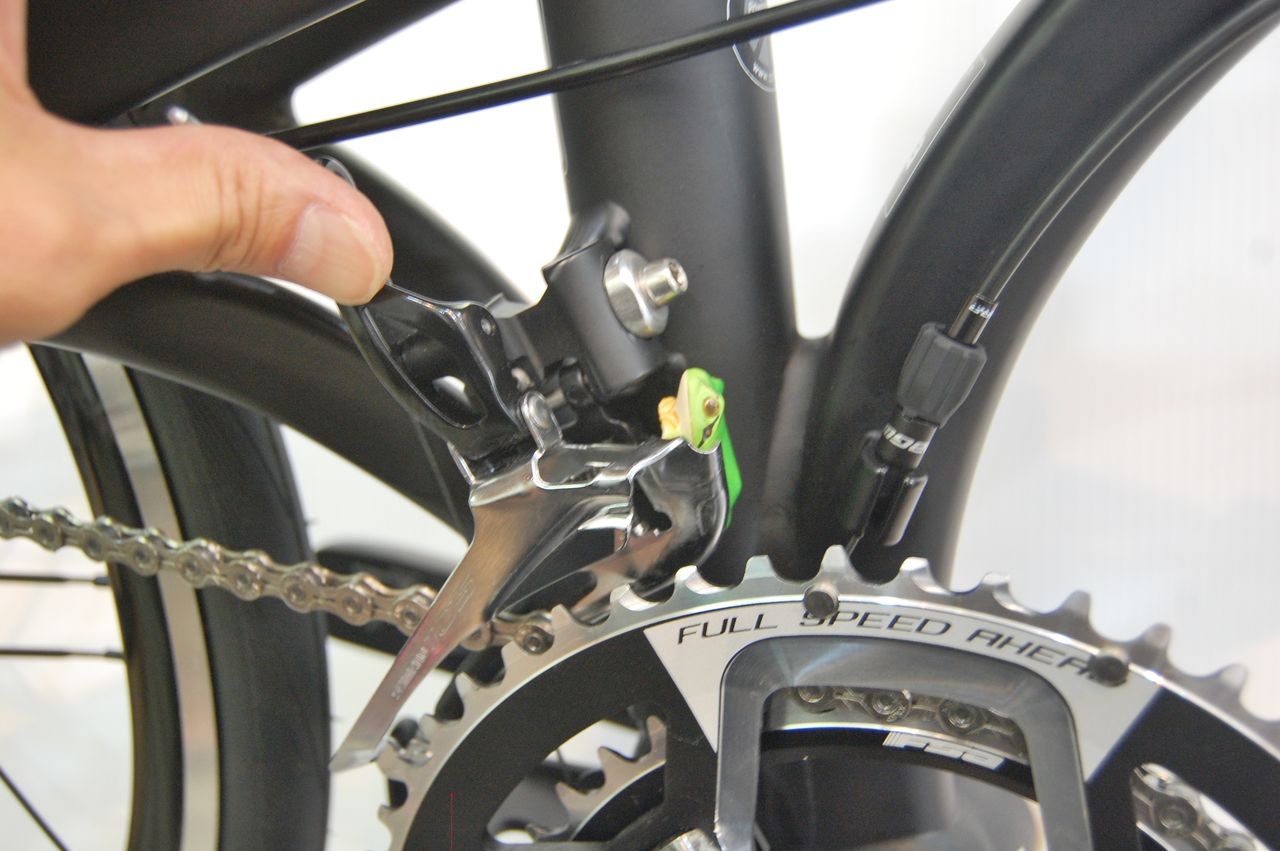

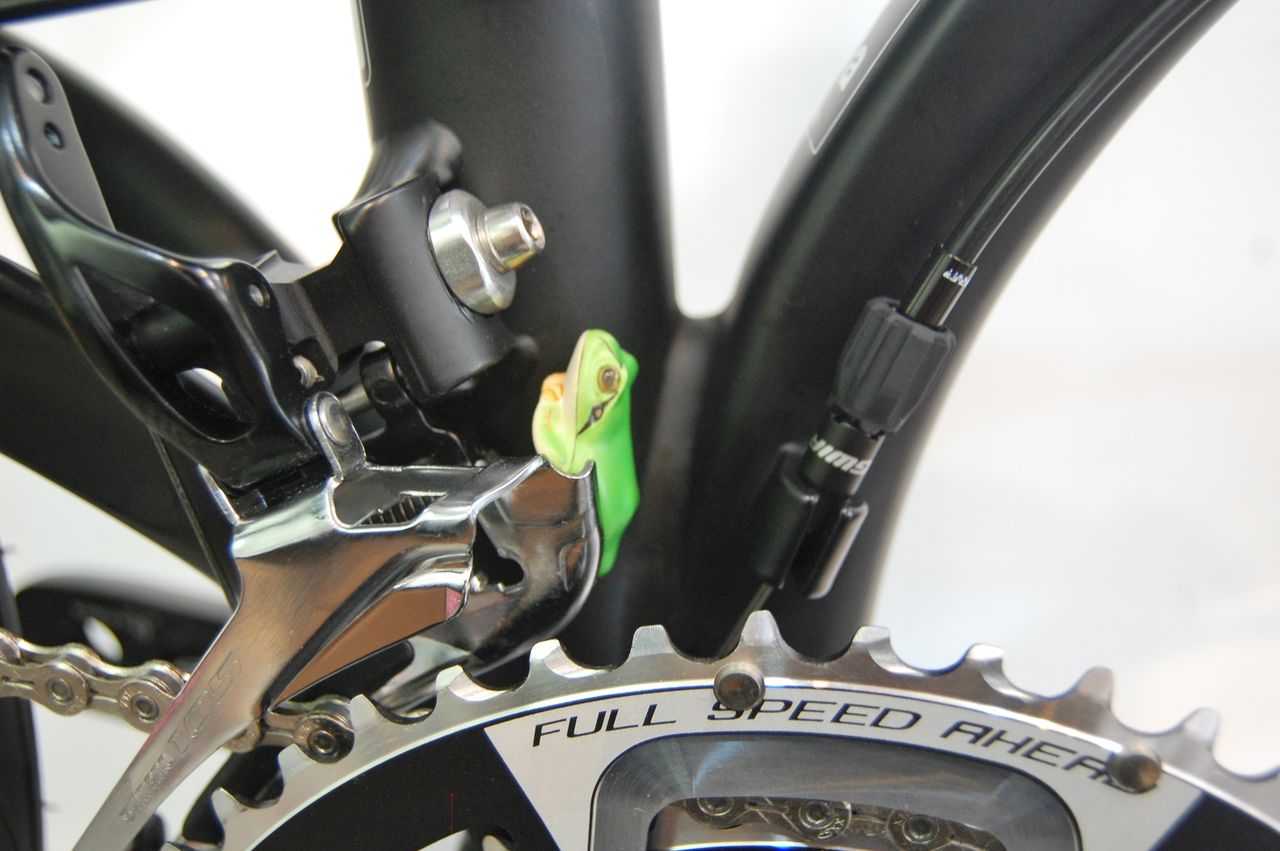

浮き上がったケージとシートチューブの間に、すかさずカエルなどを挟み込みます。



DSC_0264
アームを押す手を放すと、


DSC_0265
挟まれたカエルは、たまらず目を赤く光らせました。



DSC_0256
カエルのお蔭でワイヤーに遊びが出ました。



DSC_0258
ワイヤーにはテンションが掛っておらず、しかも両手が使えます。テンション調整が出来たらカエルを外すのをお忘れなく。



DSC_0274
DSC_0275

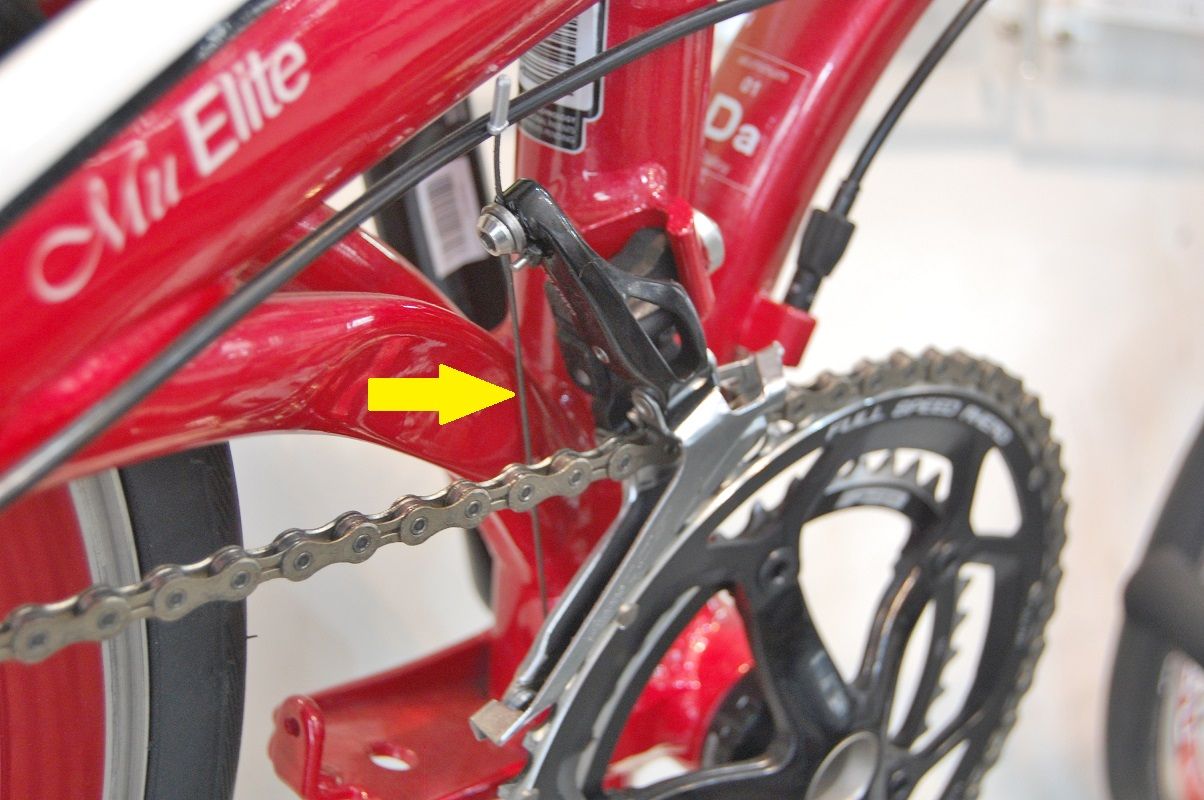

フレームの個体差や年式によるクランクセットの違いでワイヤーがフレームと干渉する個体があります。



DSC_0276
DSC_0277

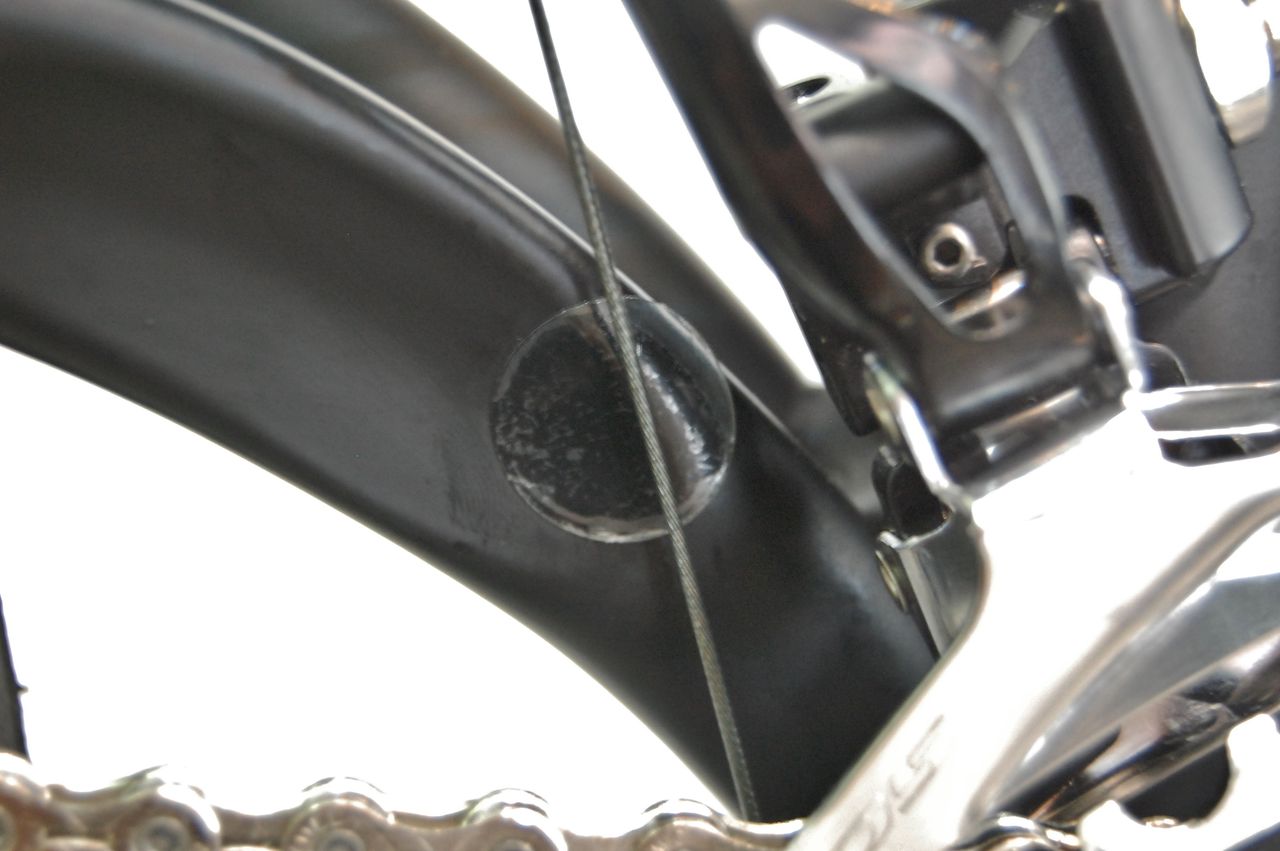

干渉するようであれば保護シールなどを張っておきましょう。



DSC_0248
格段に軽くなっているはず。一度試してみる価値ありですぞ!



DSC_0247

あれ? 今まで使ってなかったのに今度はトップ&ローでトリム操作しなきゃだめだな! そうなんですストローク量も確実に増えているのです。

次回はその辺を


DAHON Mu Elite フロント変速操作力を軽減する その2【橋輪Blog】

DAHON Mu Elite フロント変速操作力を軽減する その2

DSC_0211

昨日のリヤメカの調整に続き本題のフロントメカの調整をご説明しましょう。こちらもシマノのマニュアル通りに進めてしまうととんでもないことになって行きます。小径車ならではのノウハウがてんこ盛りであります。

DSC_0212
インナーリングにシフトした後、こちらのケーブルも一端外してしまいましょう。



DSC_0213

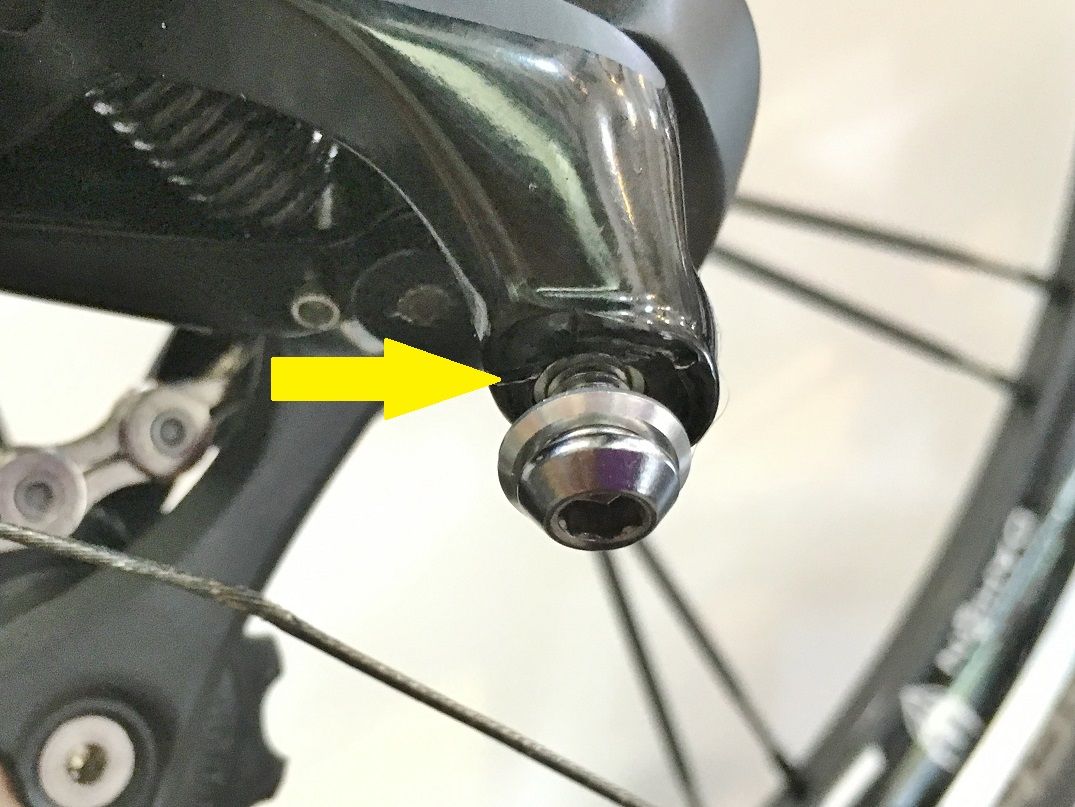

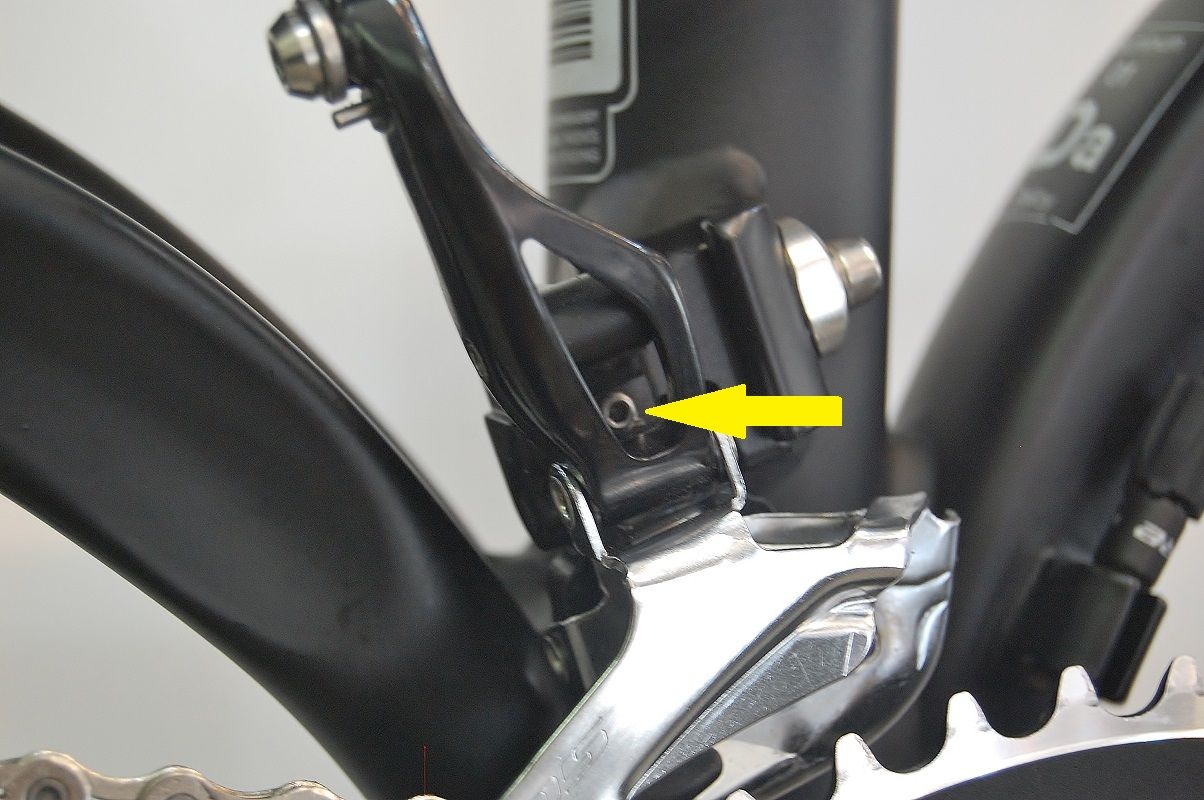

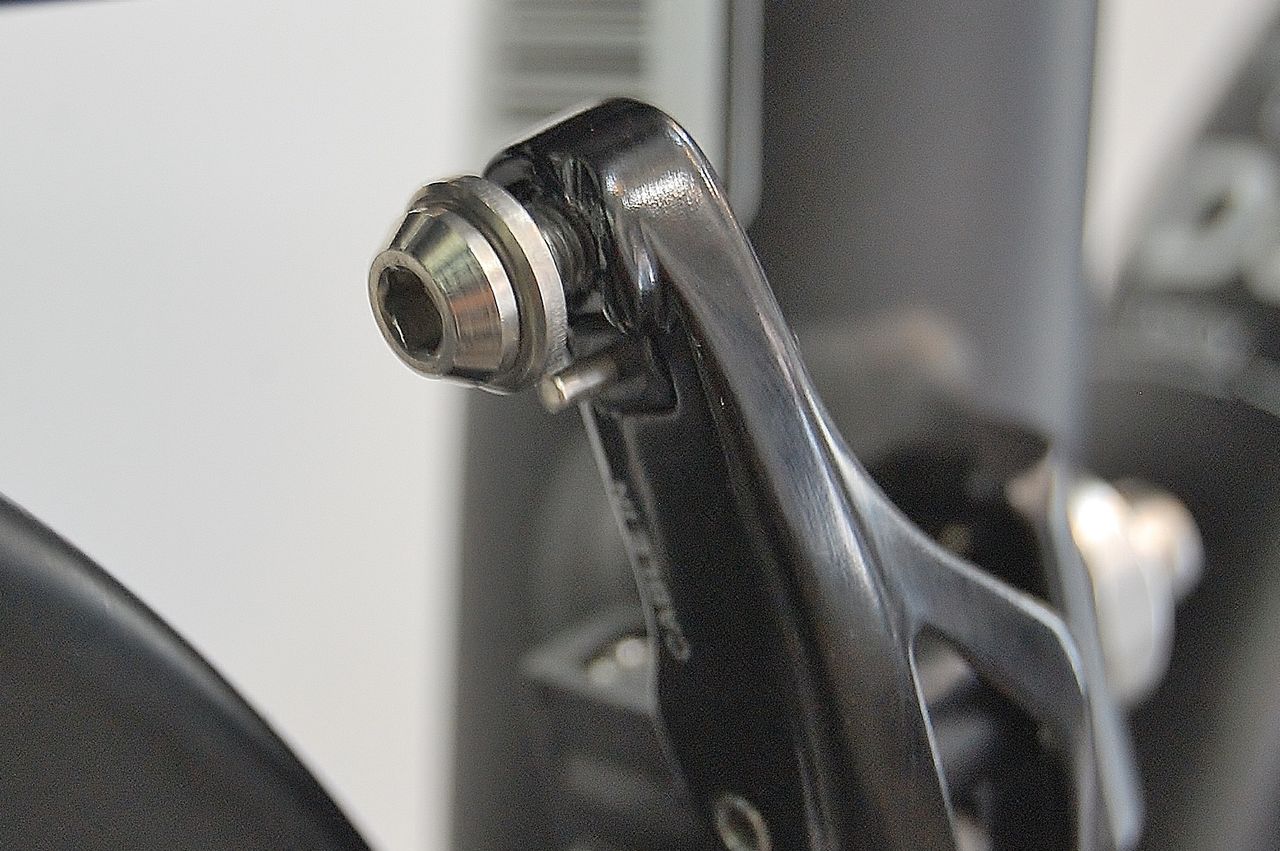

取付ボルトの下にピンが見えます。これコンバーターと言います。



DSC_0215

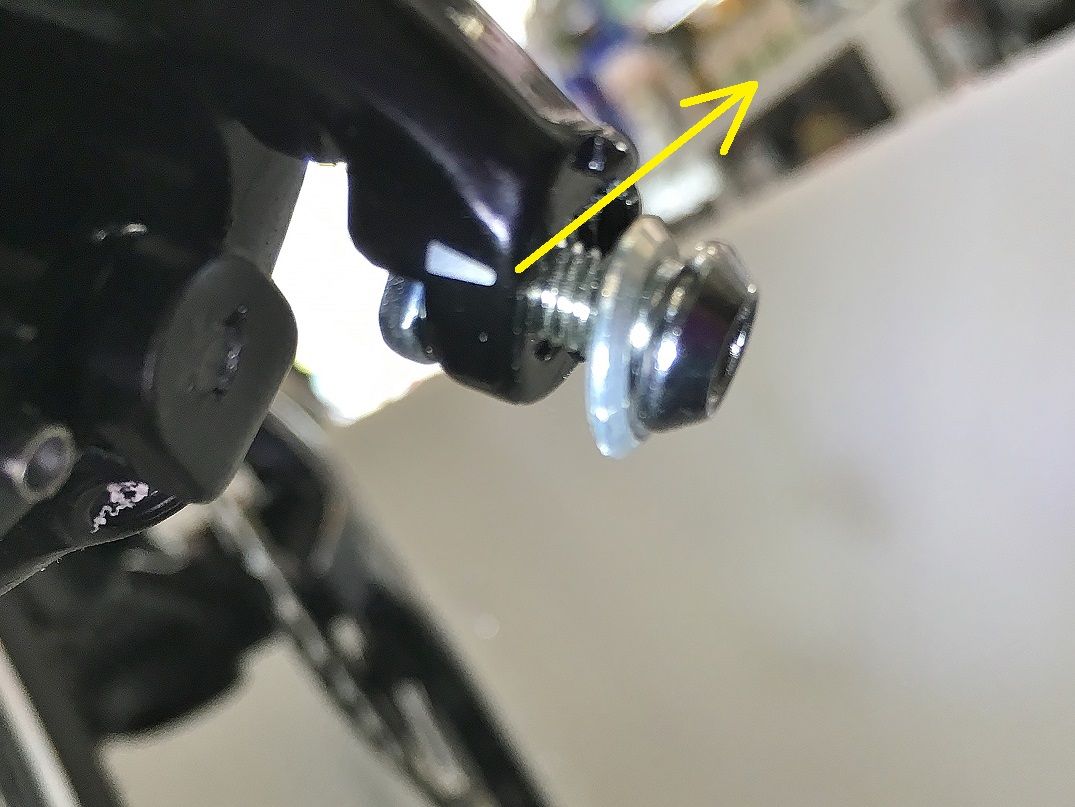

ケーブルはピンの後ろを通りボルトの手前から上へ出ていました。このボルトの脇にもワイヤーが喰う溝があります。


DSC_0225
次の項目にアシストボルトの調整が出てきますが、これいくら締めこんでもシートチューブに掠りもしませんから無視です。


DSC_0216

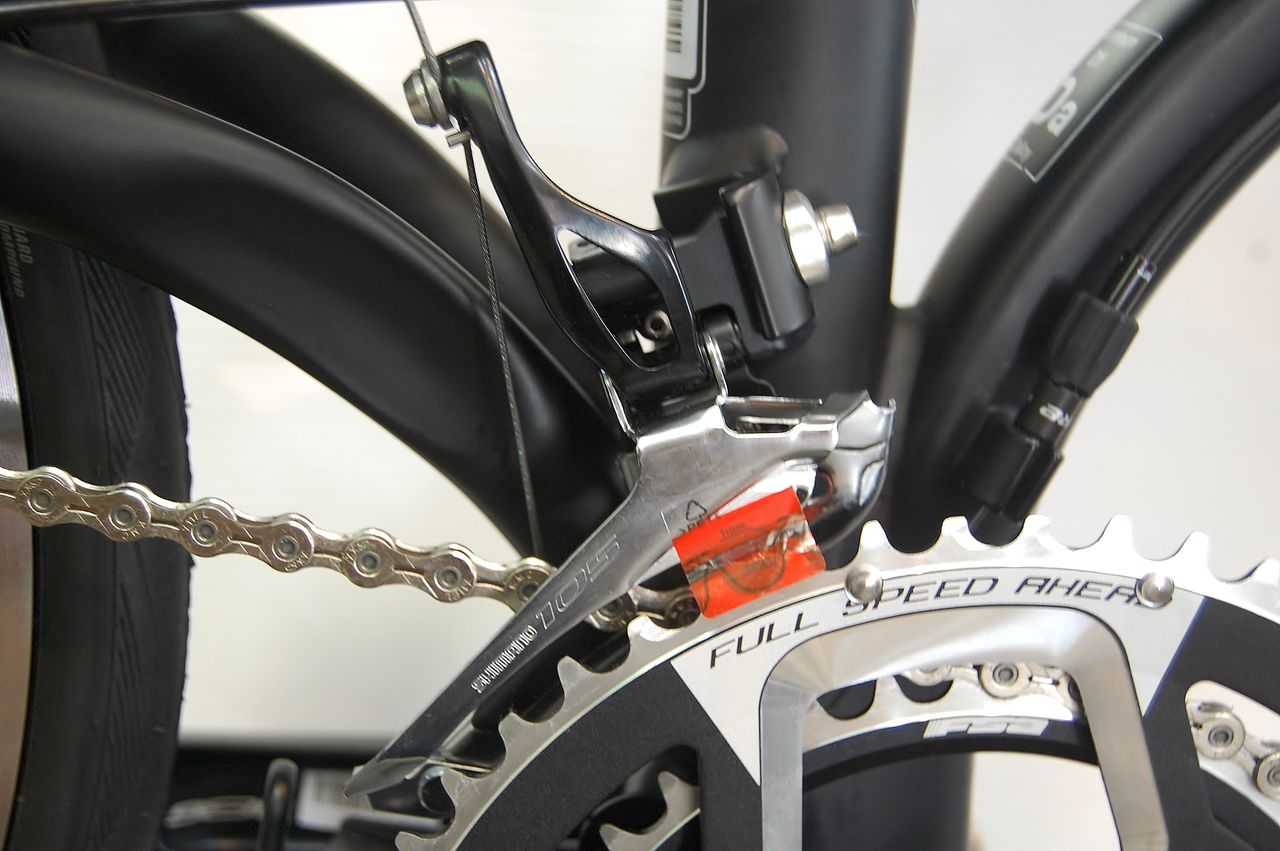

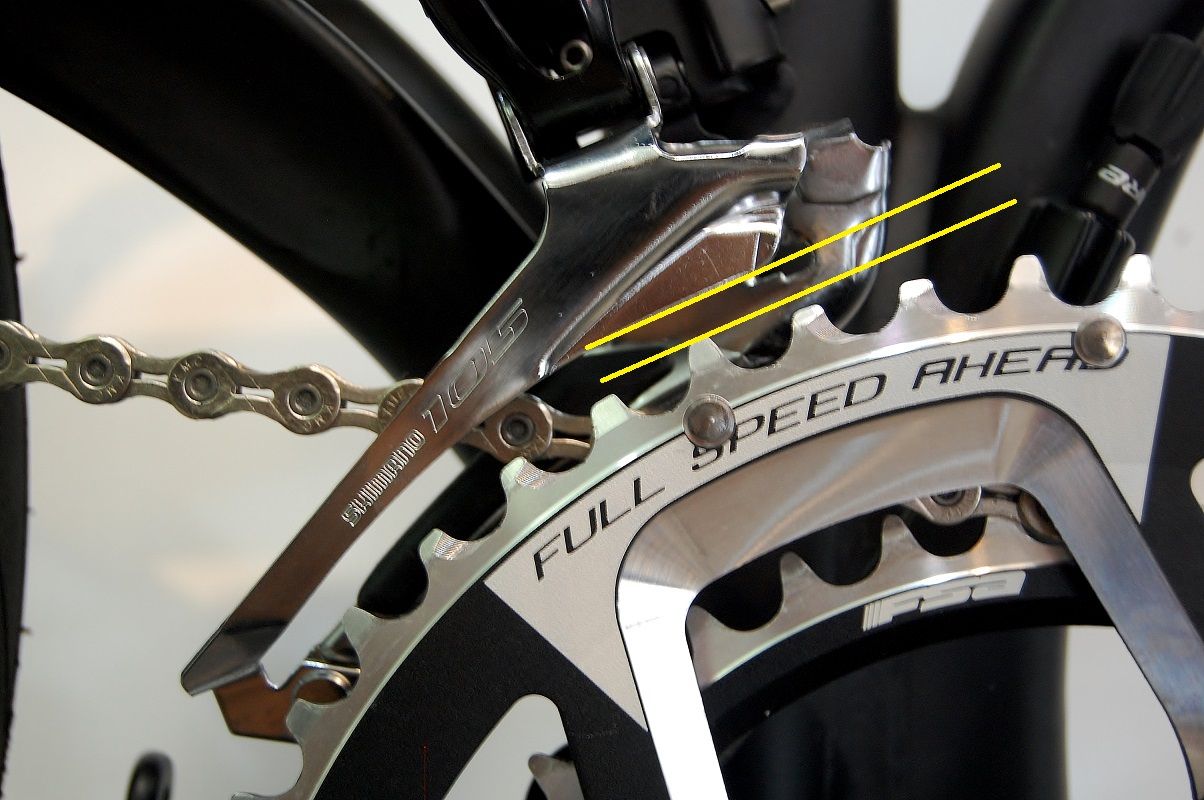

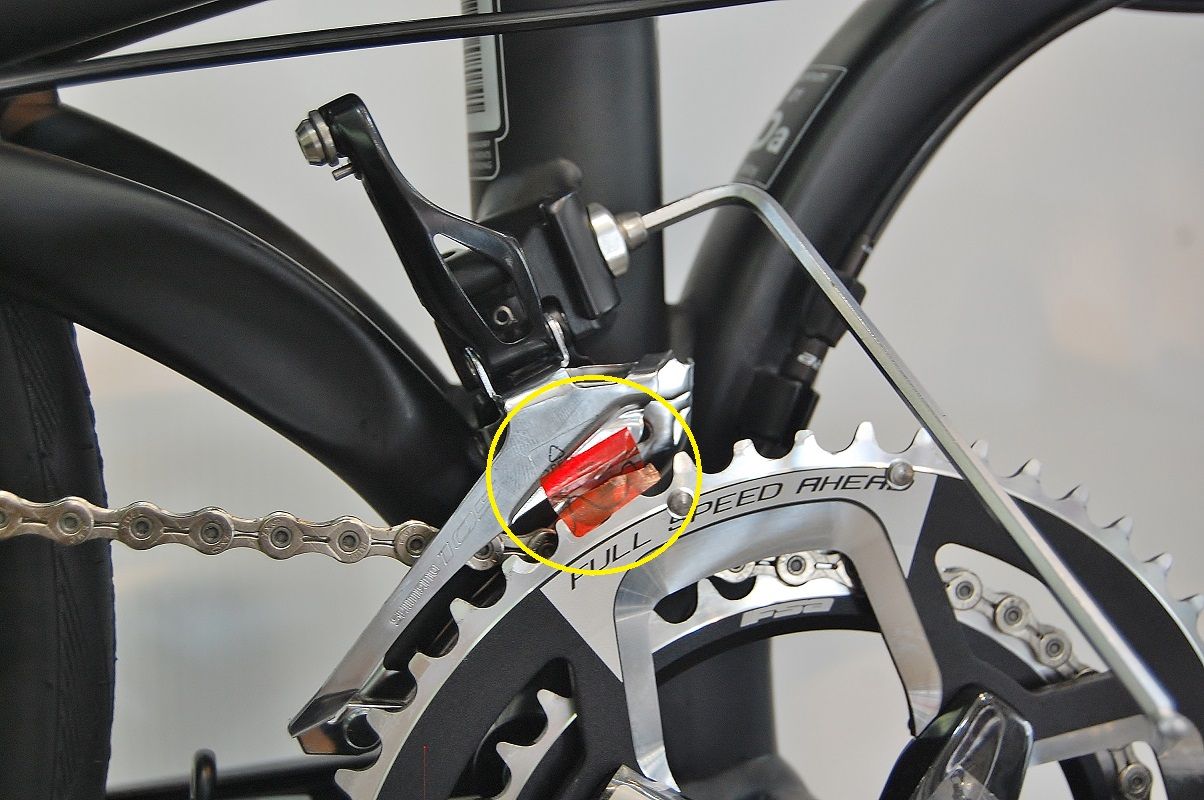

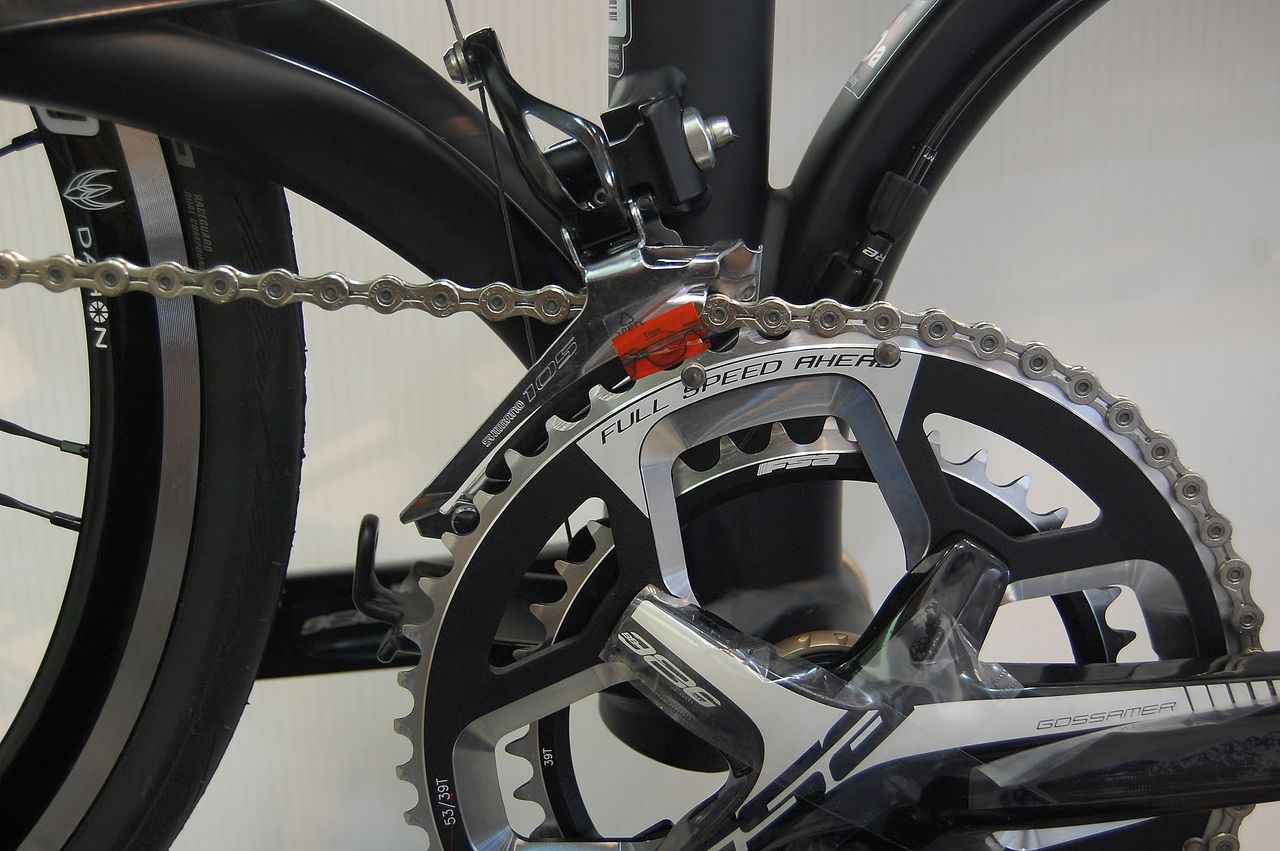

新品のフロントディレーラーにはオレンジのテープが貼ってあり、これに印刷された山形にチェーンリングの歯を合わせろとあります。


DSC_0217

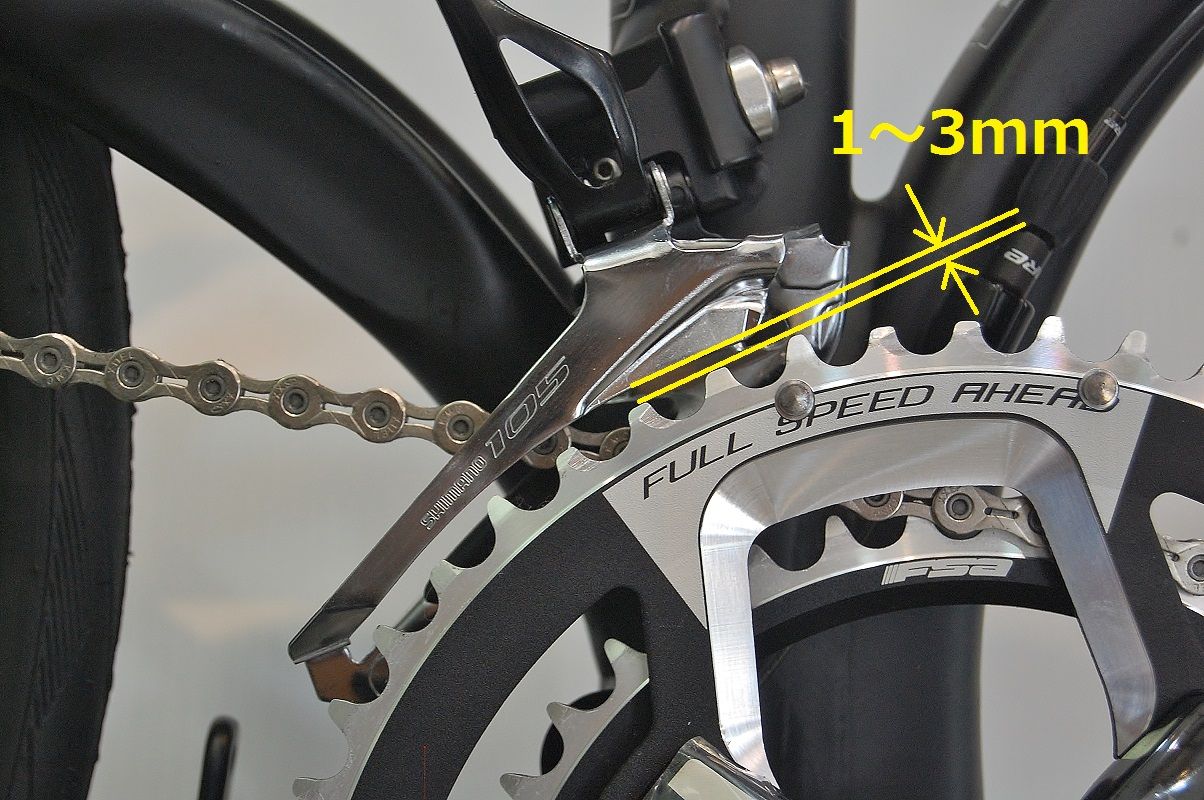

マニュアルによるとケージと歯の間隔が1〜3mm。


DSC_0219
次に、ケージとチェーンリングの平行度を出します。その後アウターリングとケージ外側が面一になるよう Lo 側アジャストボルトで調整せよとあるがこれは、とりあえず無視。


DSC_0224

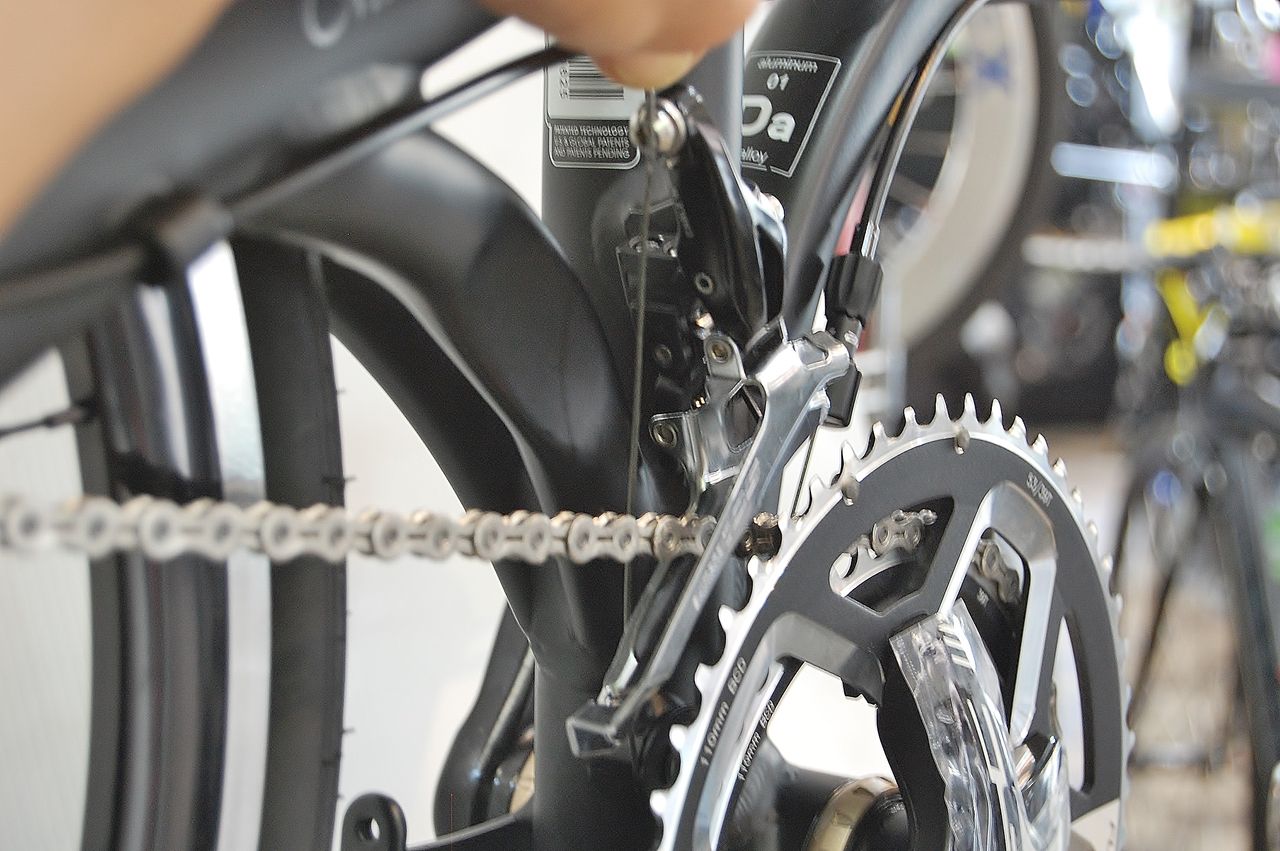

シマノ指定のフロントディレーラー取付高さにセットできました。ここでも手動(てどう)変速が役に立ちます。ロングアームならでは利点ですね。10速以前のフロントディレーラーでしたら硬くて動きません。それではアウターリングに手動で変速してみましょう。


DSC_0220

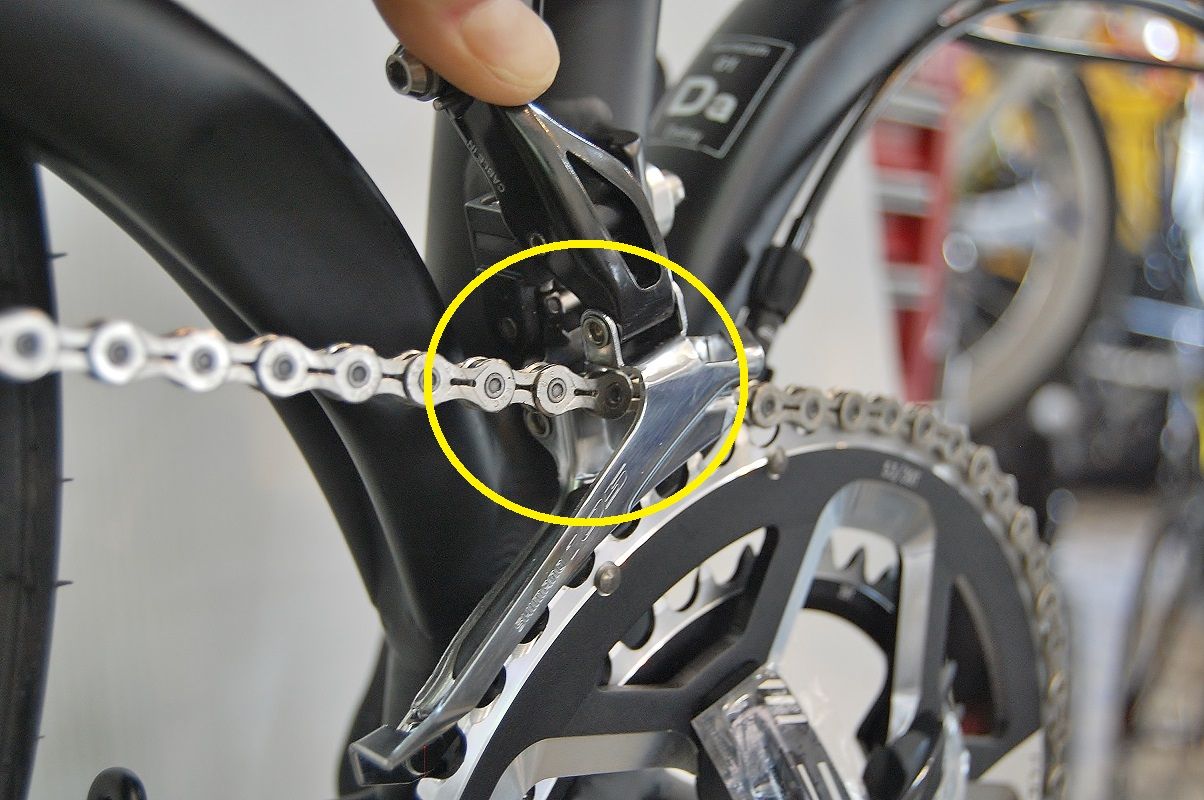

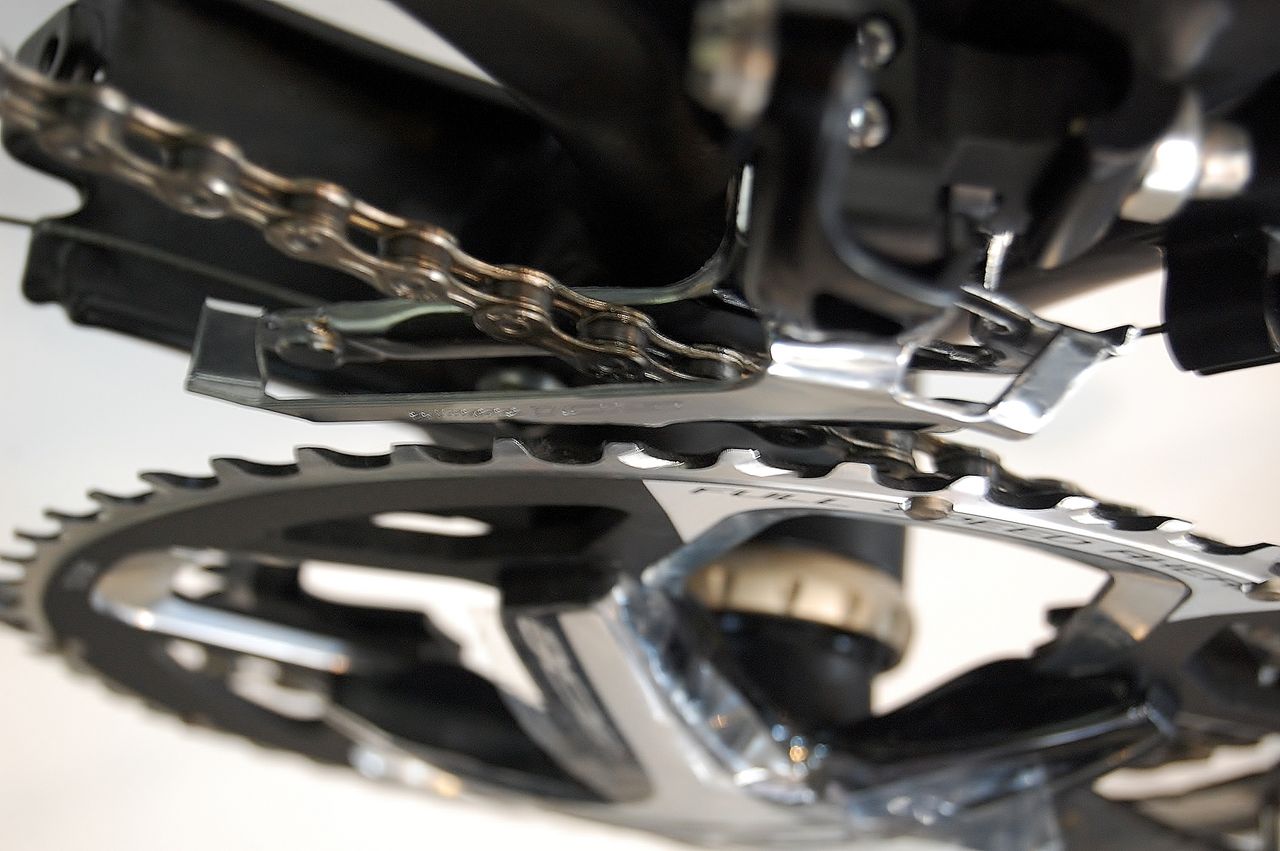

チェーンの上側がケージにぶつかりカタカタいっております。フロントディレーラーが後方に大きく傾くDAHONの宿命です。


DSC_0221
チェーンがケージと干渉しなくなるには、これほどフロントディレーラーを高い位置に持って行かねばなりません。



DSC_0229

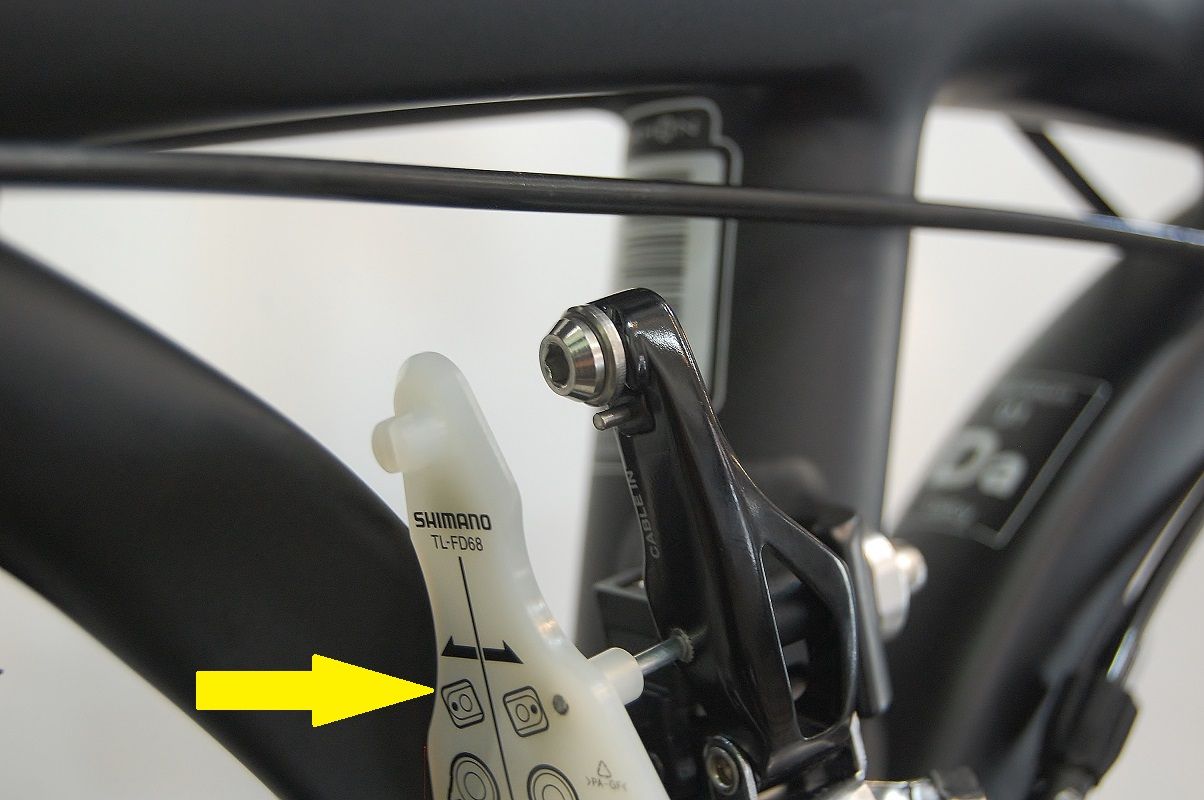

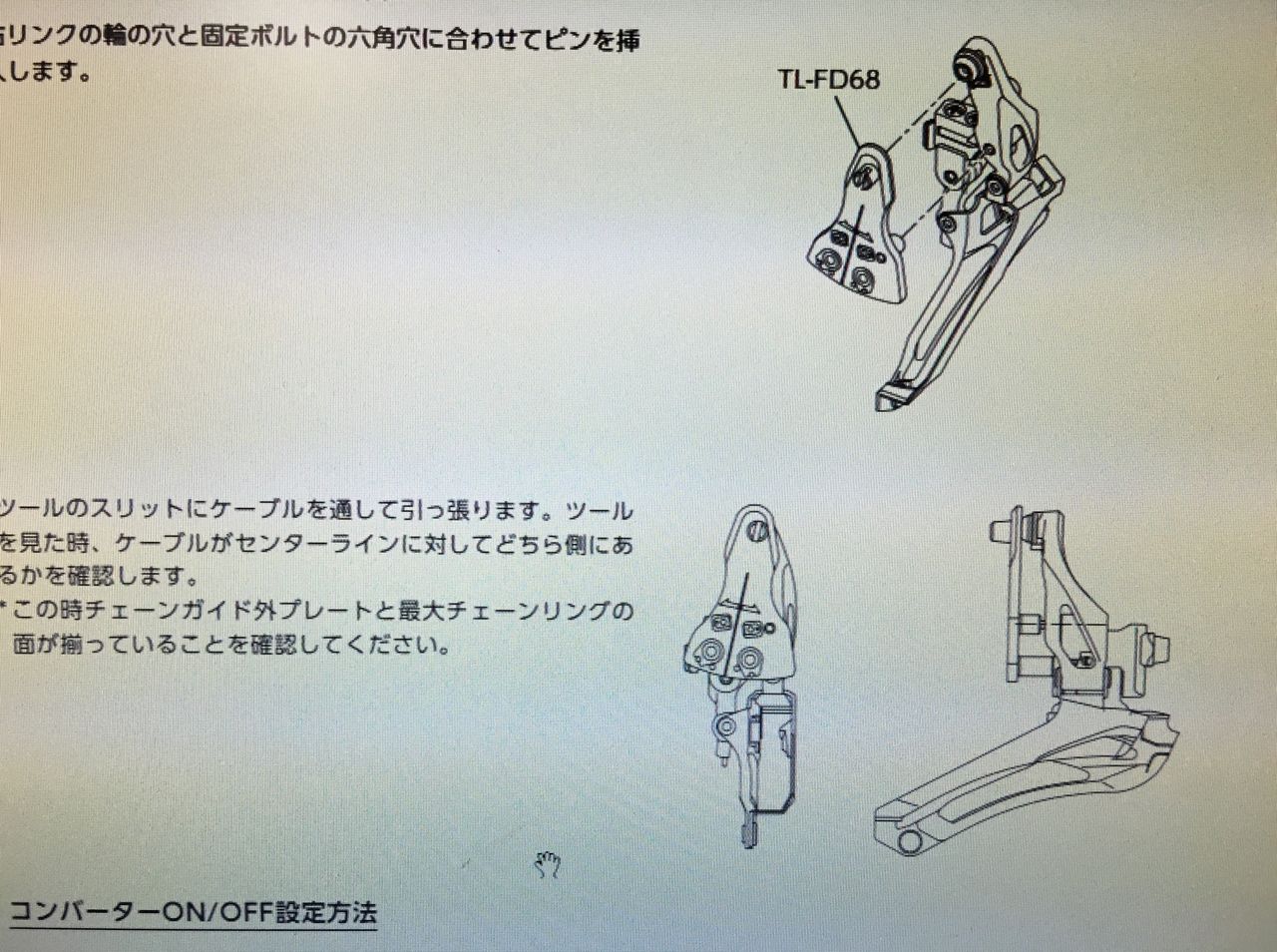

次に、このTL-FD68 というツールを使います。



IMG_1726
完成車には付属しませんがフロントディレーラー単体で購入すると付いてくるゲージです。



IMG_1727

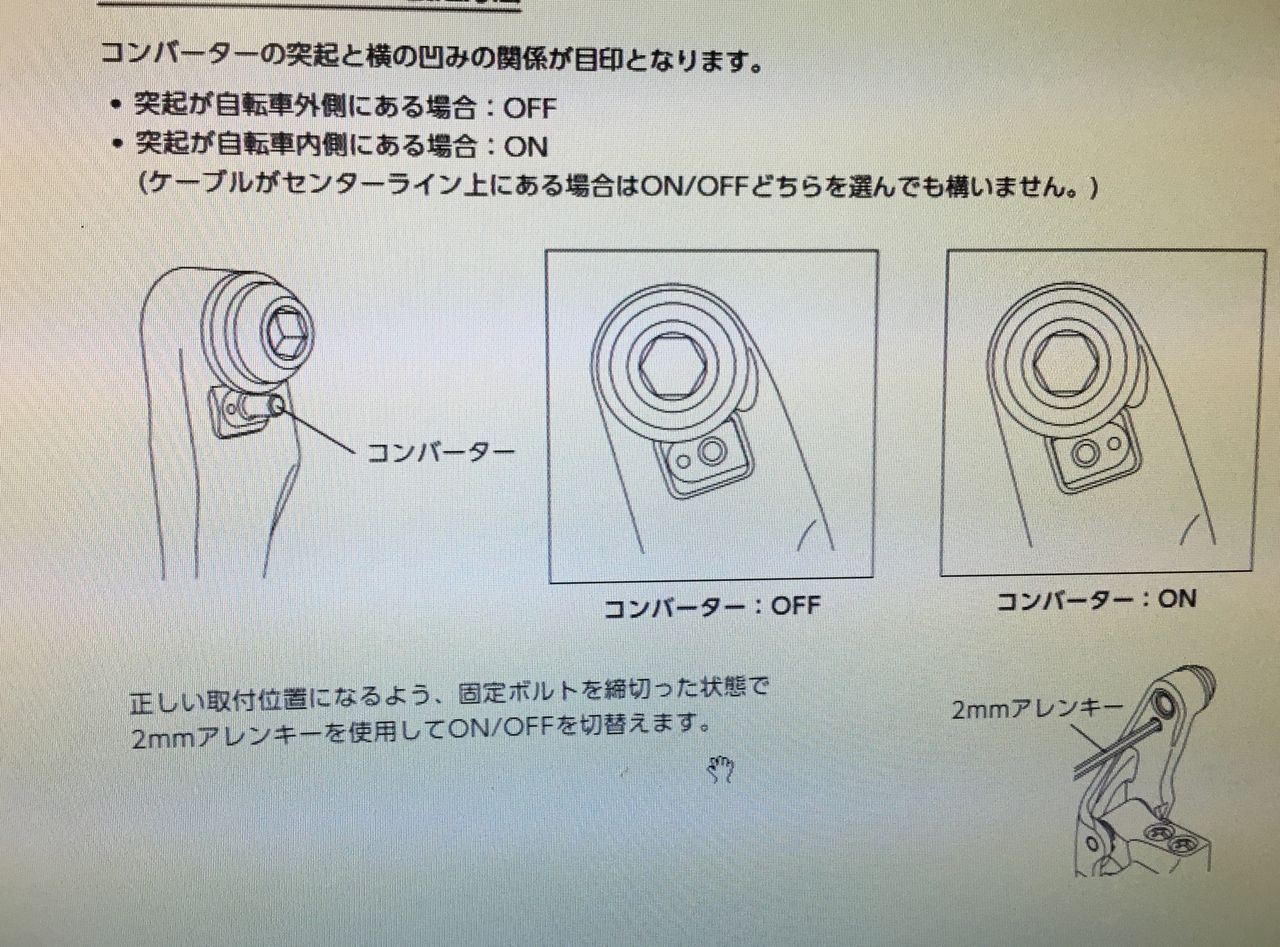

先ほどのピン(コンバーター)を入れ替え(ON / OFF)て、このフレームではどちら側にケーブルを通すか見極めるためのゲージです。


IMG_1728
上の図がコンバーターONで、下がOFF。



DSC_0231

エリートの場合このツールさえもフレームと干渉してしまいセット出来ないのです。例えセット出来たとしてもこのツールを使う際、アウターリングとケージ外側が面一になるよう調整しなさいとあるので、当てにはなりませんが・・・・・・

明日につづく、

DAHON Mu Elite フロント変速操作力を軽減する【橋輪Blog】

DAHON Mu Elite フロント変速操作力を軽減する

DSC_0186

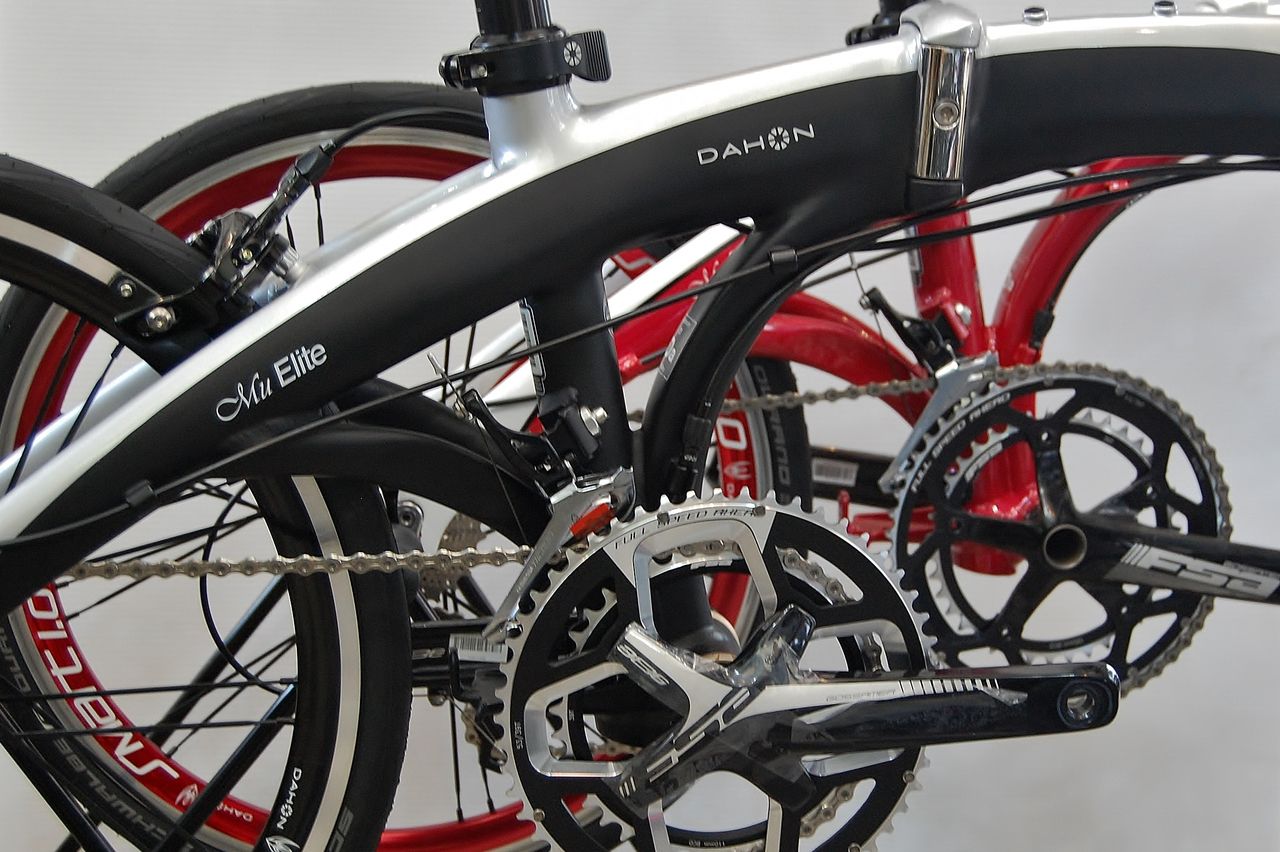

2015 / 2016 年モデルのDAHON Mu Elite オーナーの方、フロント変速の操作が重いなと感じる方いませんか。11速モデルのフロントディレーラー Shimano 105 FD-5800 にちょっとだけ手を加えるだけで変速操作力を大幅に軽減できますよ。でもこれインチキなやり方なので自己責任で!

DSC_0209

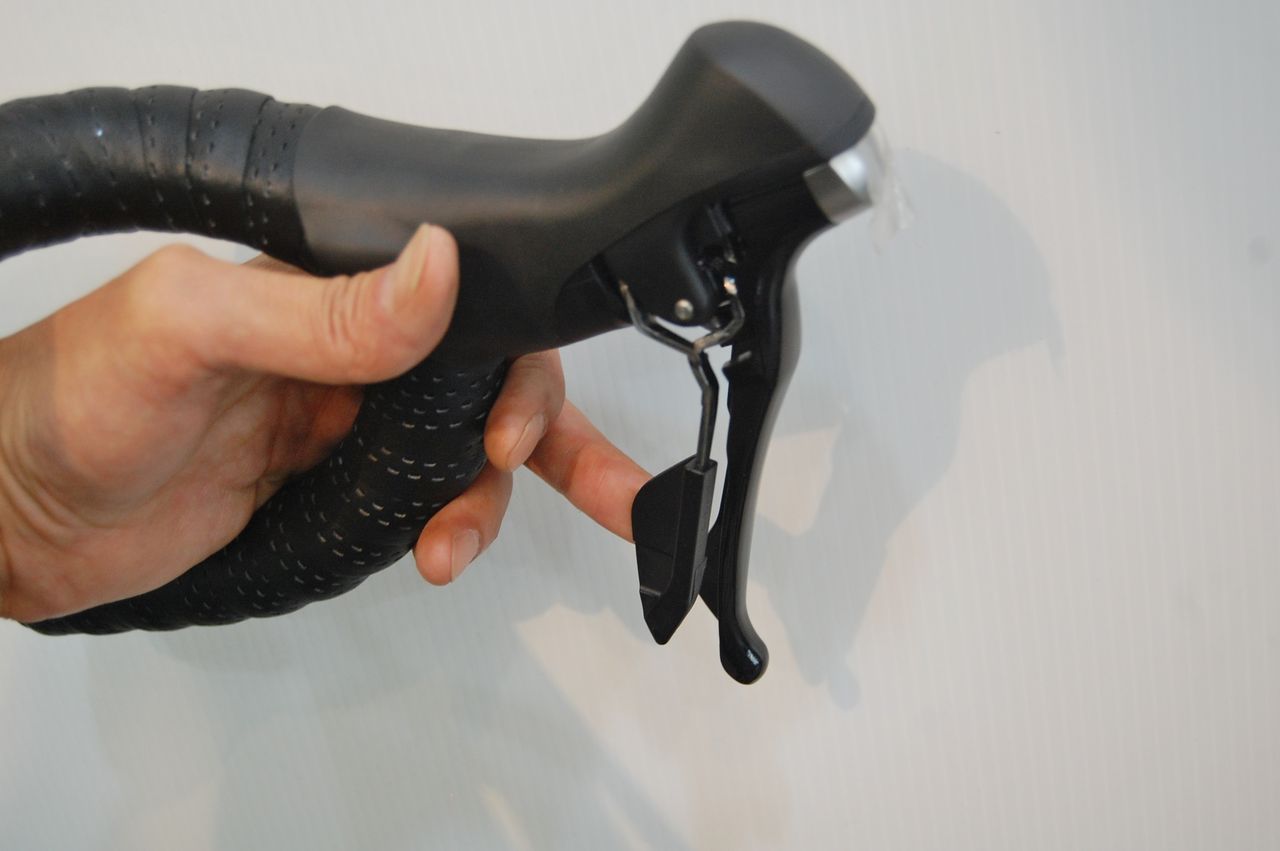

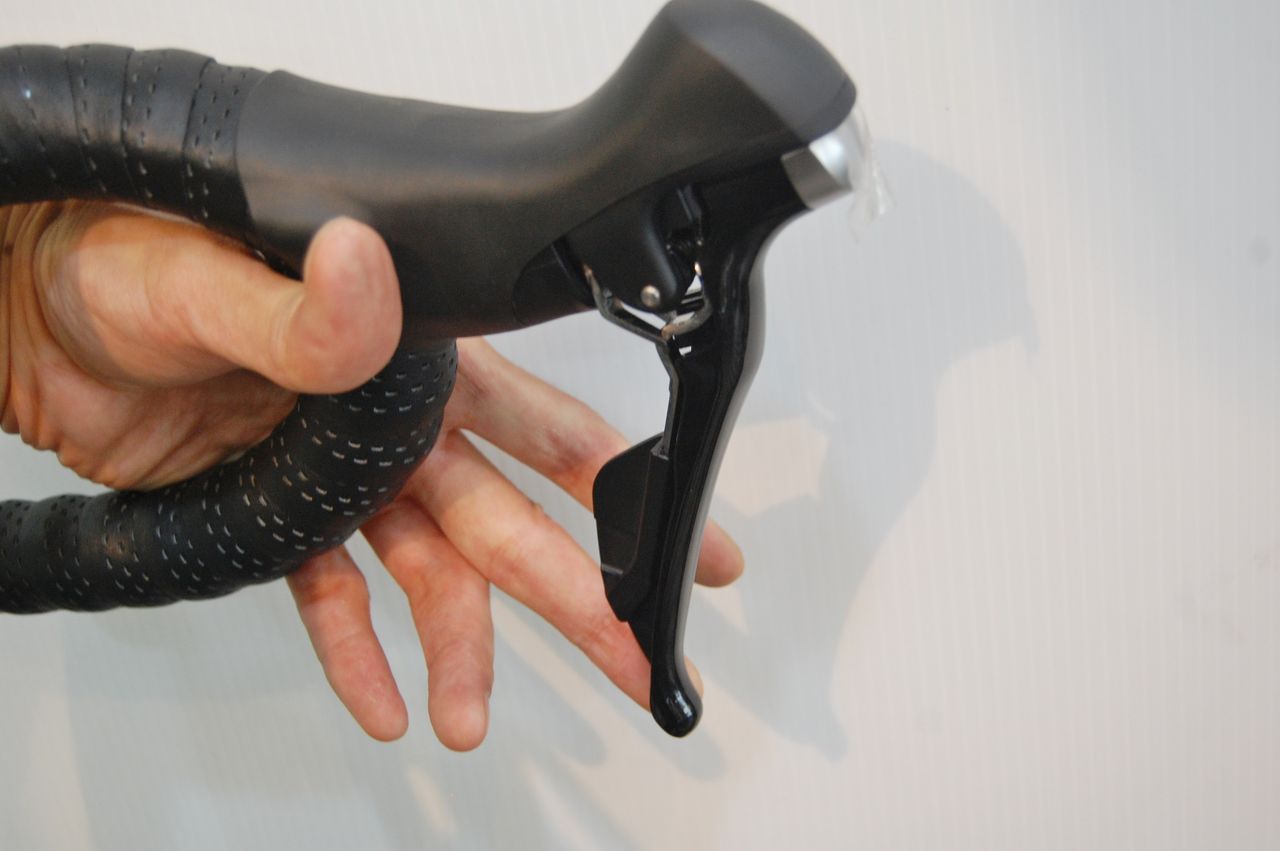

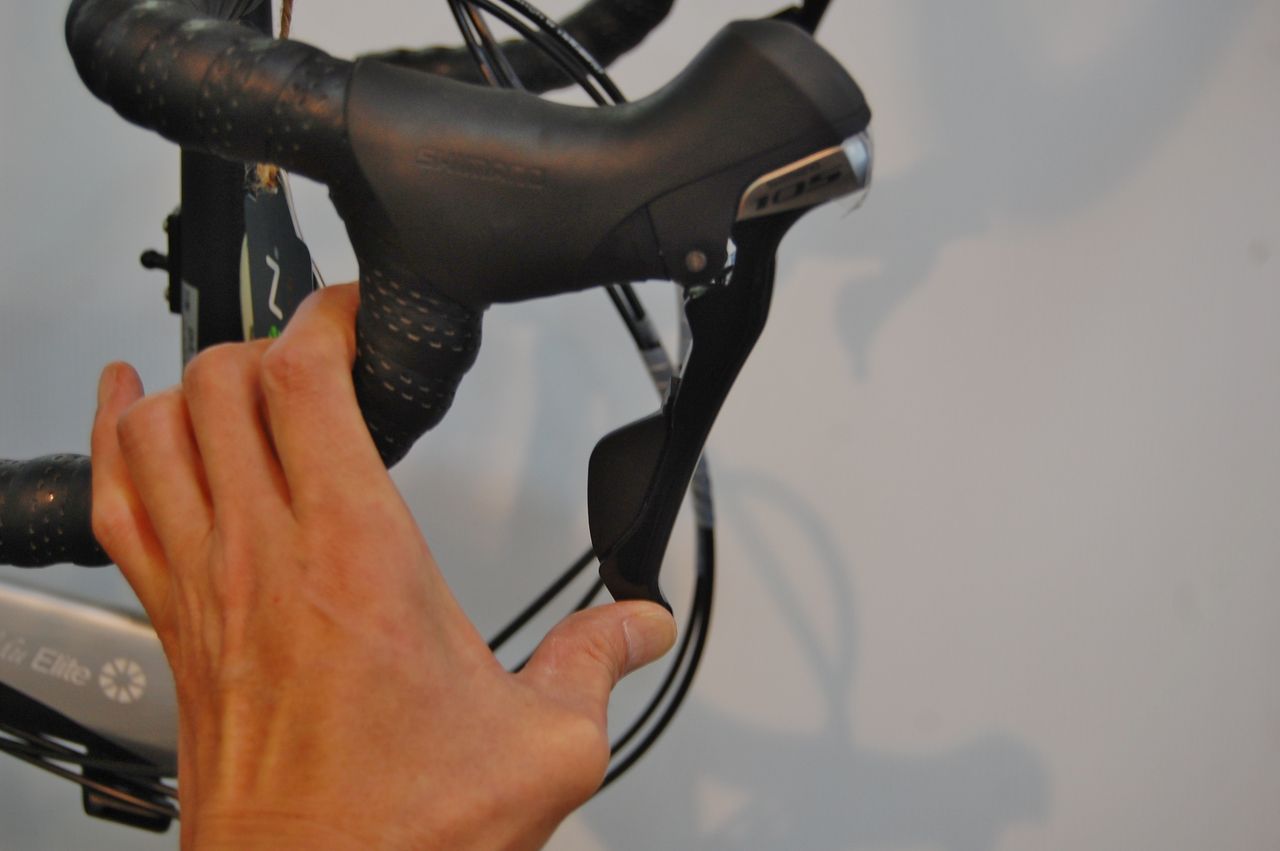

高価な 105 ST-5800 のデュアルコントロールレバーを標準装備とするエリートですが、頚椎ヘルニアを患ってから握力が落ち込んだぼくにとって左変速がSORA より重いんじゃないか?てな疑問が湧いて来るわけですよ。


DSC_0187
新車の組み立て中なので、リヤ変速から先に調整しちゃいますね。リヤメカの調整もシマノのマニュアルにはないぼくオリジナルのやり方です。他のリヤディレーラーでも基本同じです。



DSC_0204
先ずは、トップギヤに変速しておきます。これ忘れるともう1回楽しみが増えることとなりますよ。



DSC_0206
次にケーブルアジャスターを目いっぱい縮めておきます。



IMG_1692

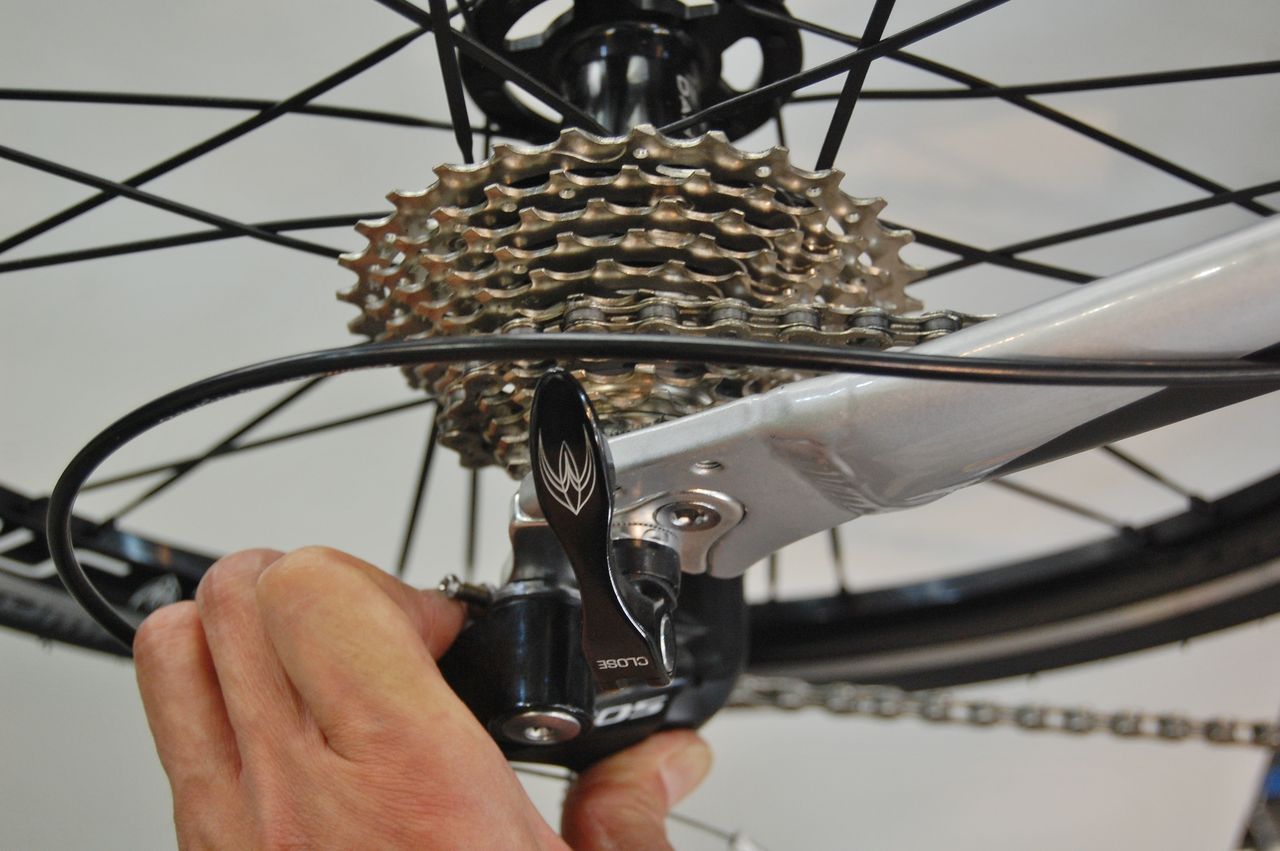

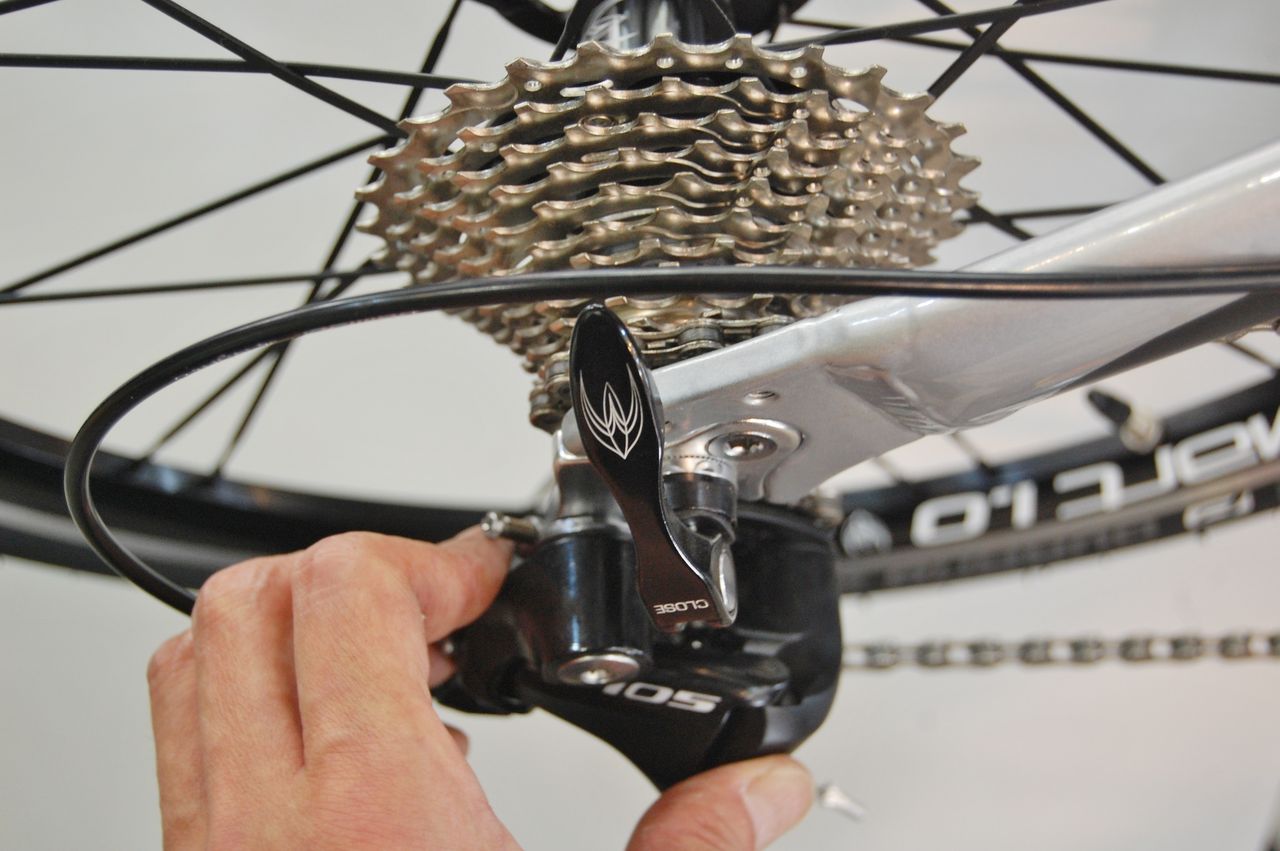

DAHON の工場で適当にアッセンブリーしてあるだけなので、シフトケーブルは一度外してしまいましょう。



IMG_1695
インナーケーブルが何処に挟まっていたのか見ておいてください。ケーブルが通る部分に溝が見えますね。



IMG_1698
白いマーキングもあります。取付けボルトの上側を通せとの指示です。



DSC_0189

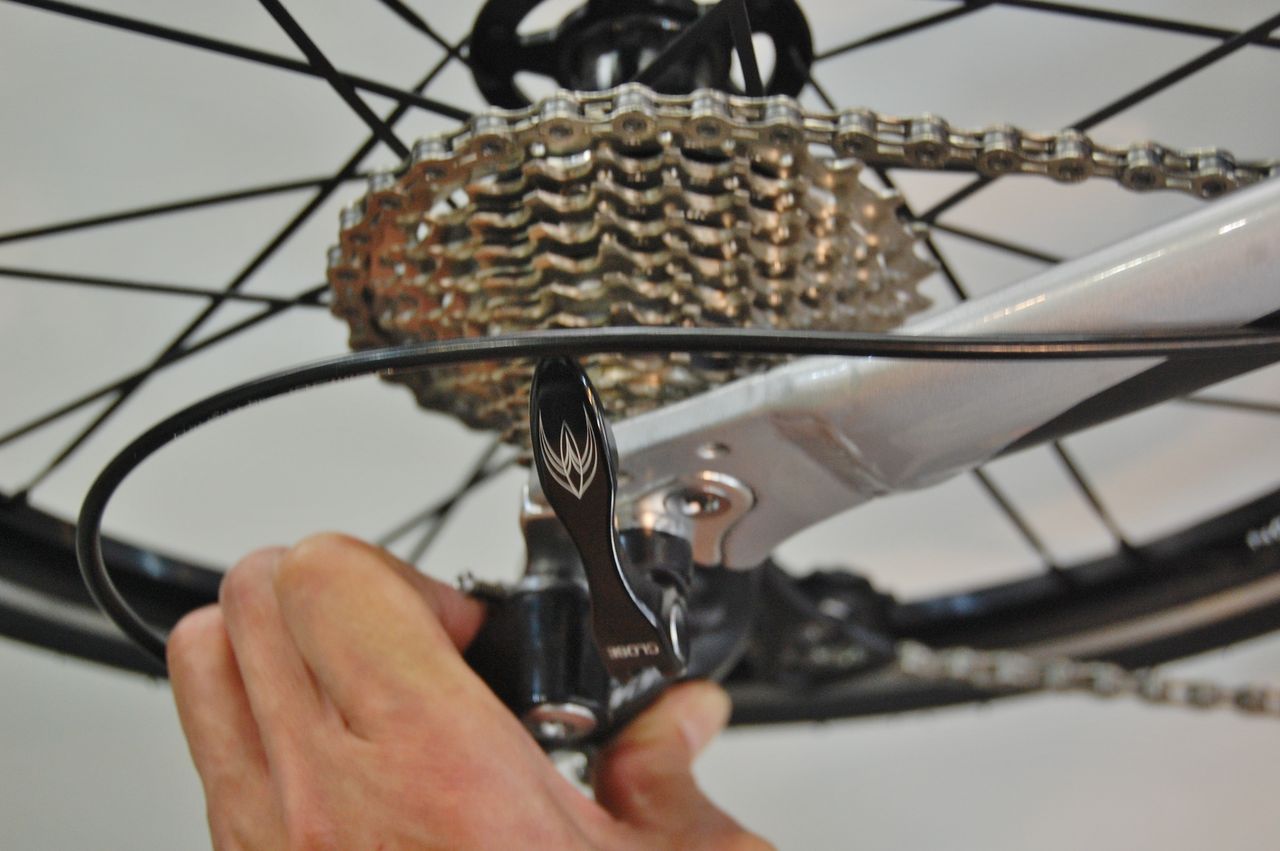

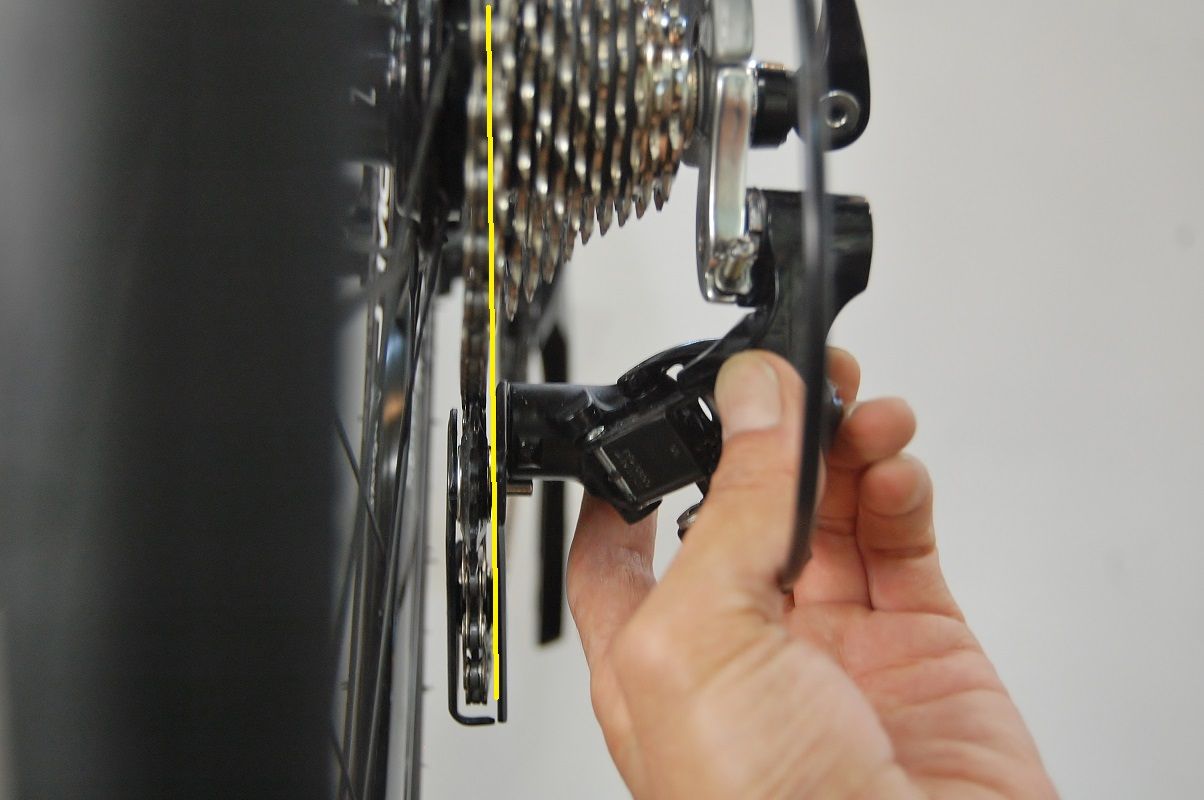

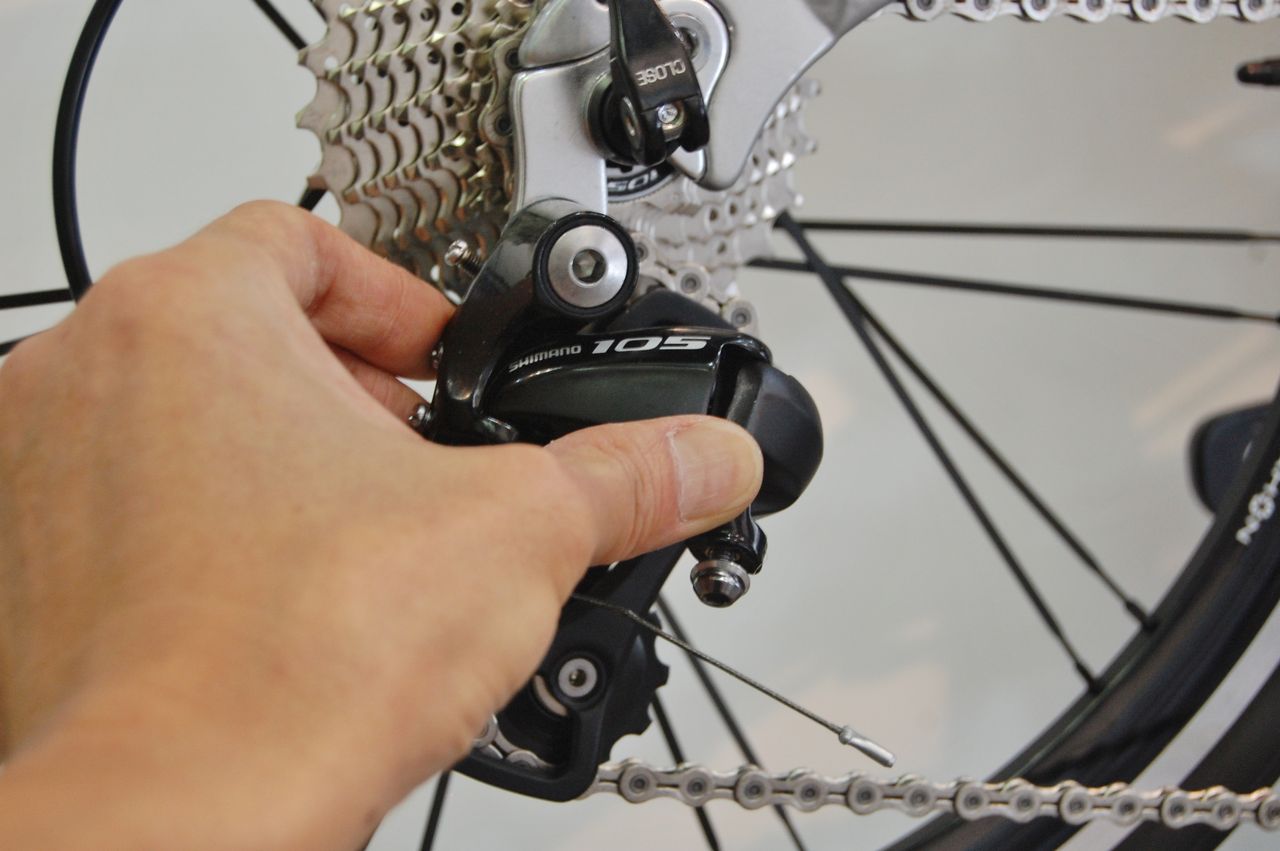

ここから右手でクランクを回しつつ、ディレーラーを手で押し込みロー側に手動( ”しゅどう” ではなく ”てどう” )変速させるわけです。



DSC_0210

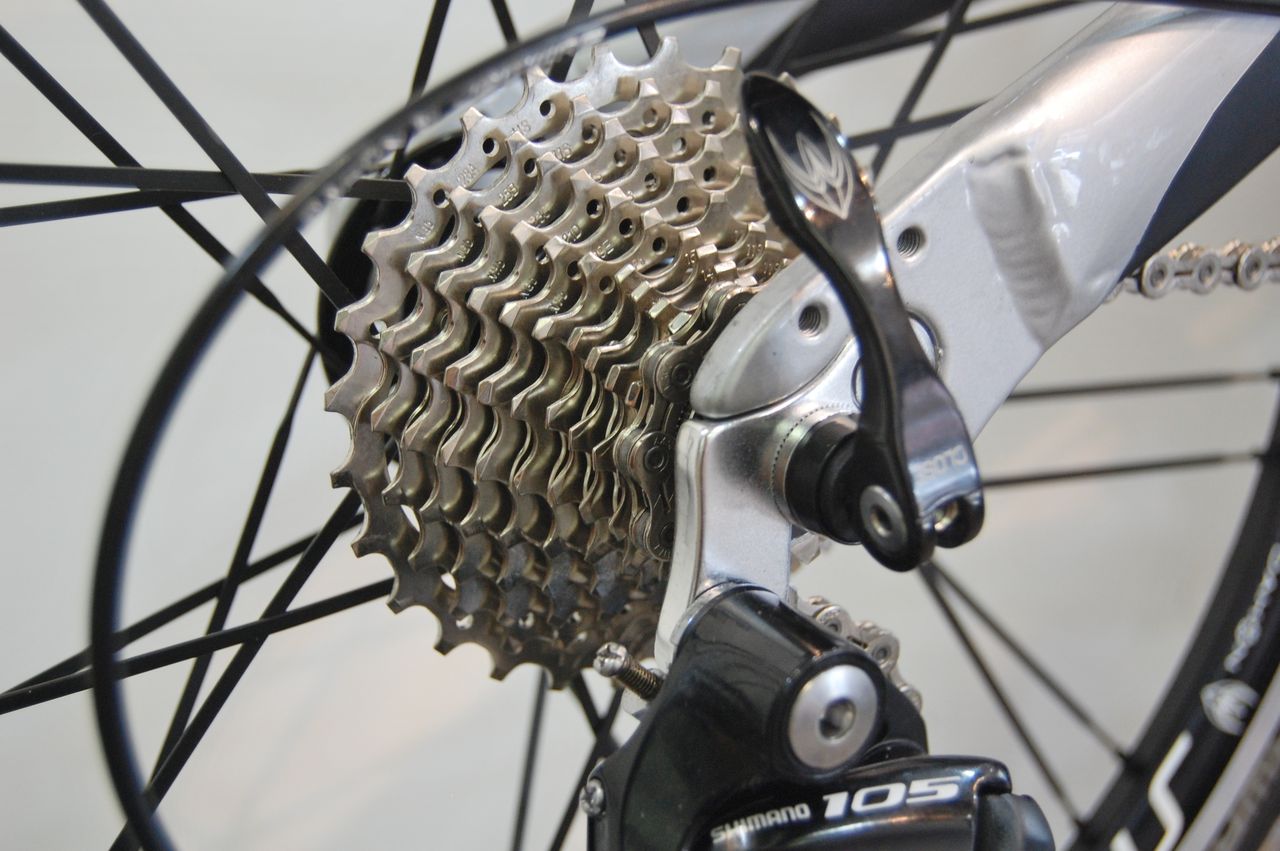

ちょっとガイドプーリーがロースプロケットより奥(左側)に行き過ぎてますね。



IMG_1705
この場合は、Lo 側ストップスクリューを締め込んで行きロースプロケットとガイドプーリーが一直線状に並ぶように調整します。おっとディレーラーを押し込む手は緩めないで下さいね。逆に行き足りない場合は緩めます。



DSC_0192

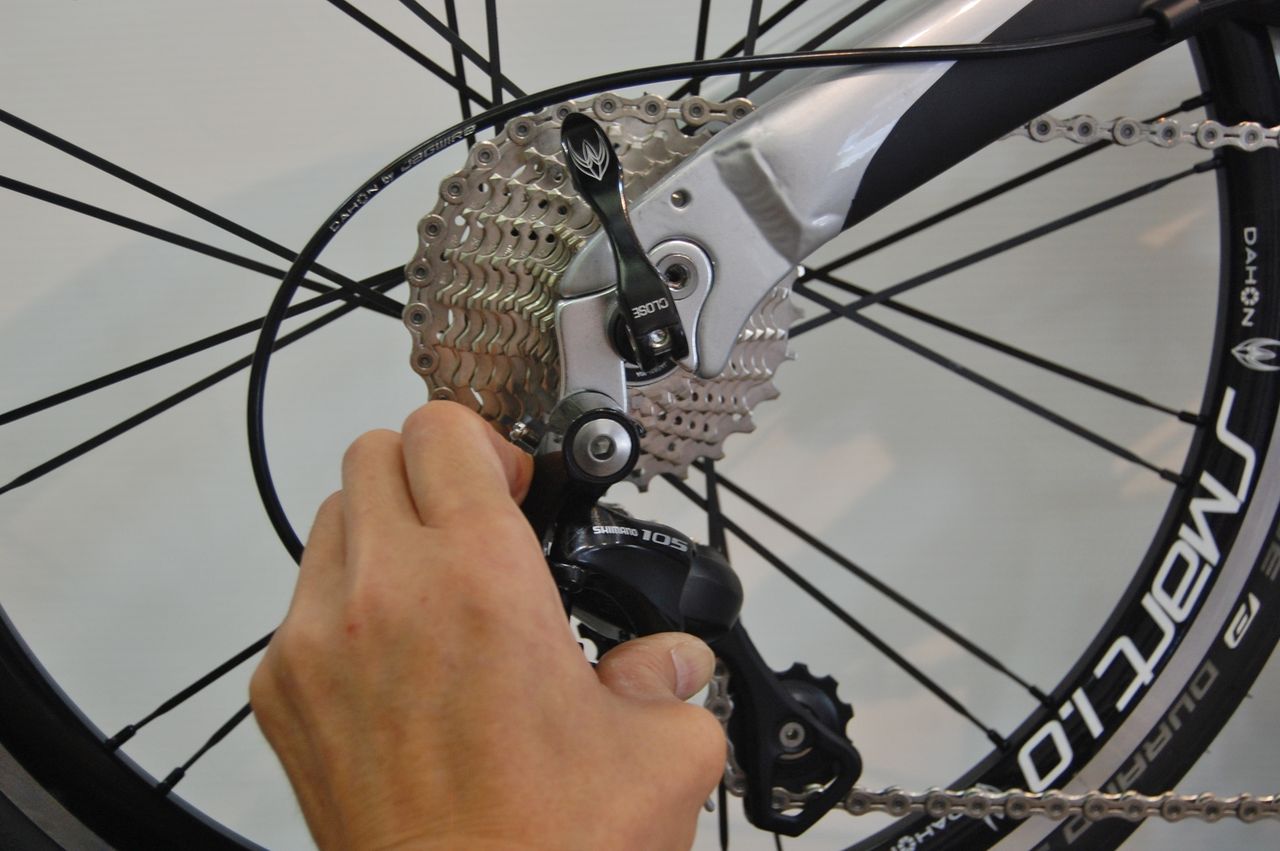

同じくクランクを回しながらディレーラーを押している力を緩めて行き、トップに変速します。



DSC_0191

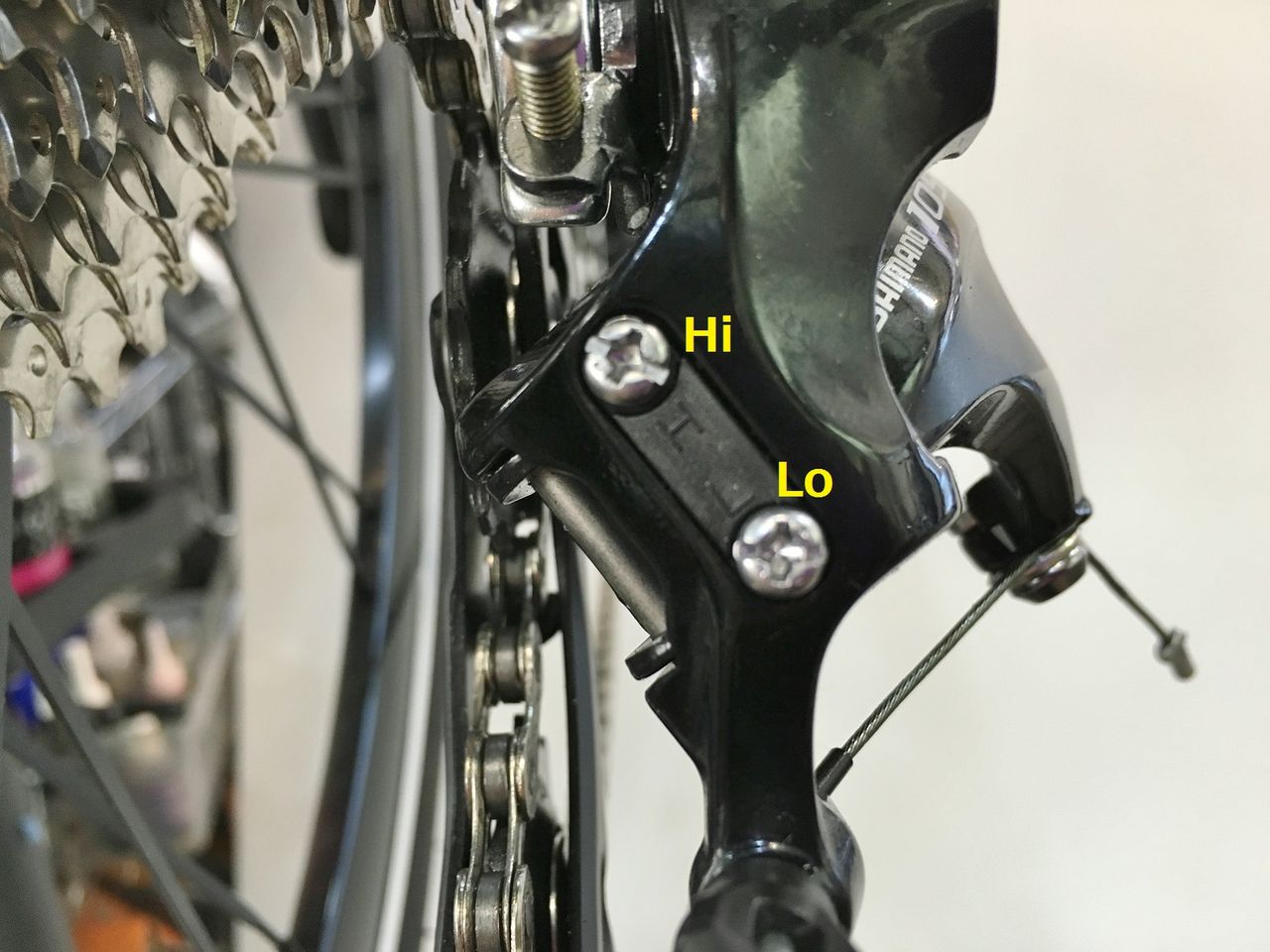

今度は Hi 側 ストップスクリューでトップ側をアジャスト。



DSC_0193
DSC_0194
DSC_0195
DSC_0194
DSC_0193
Hi Lo の位置が決まったら、手動変速でローに押し込みディレーラーのリターンスプリングに任せトップに変速させるを繰り返し様子をみます。ハイとローの位置でギヤ鳴りがするようであれば、ストップスクリューを再調整します。


DSC_0201
ここで初めてケーブルをロック。なるたけ引っ張った状態で取付けて下さい。



IMG_1703

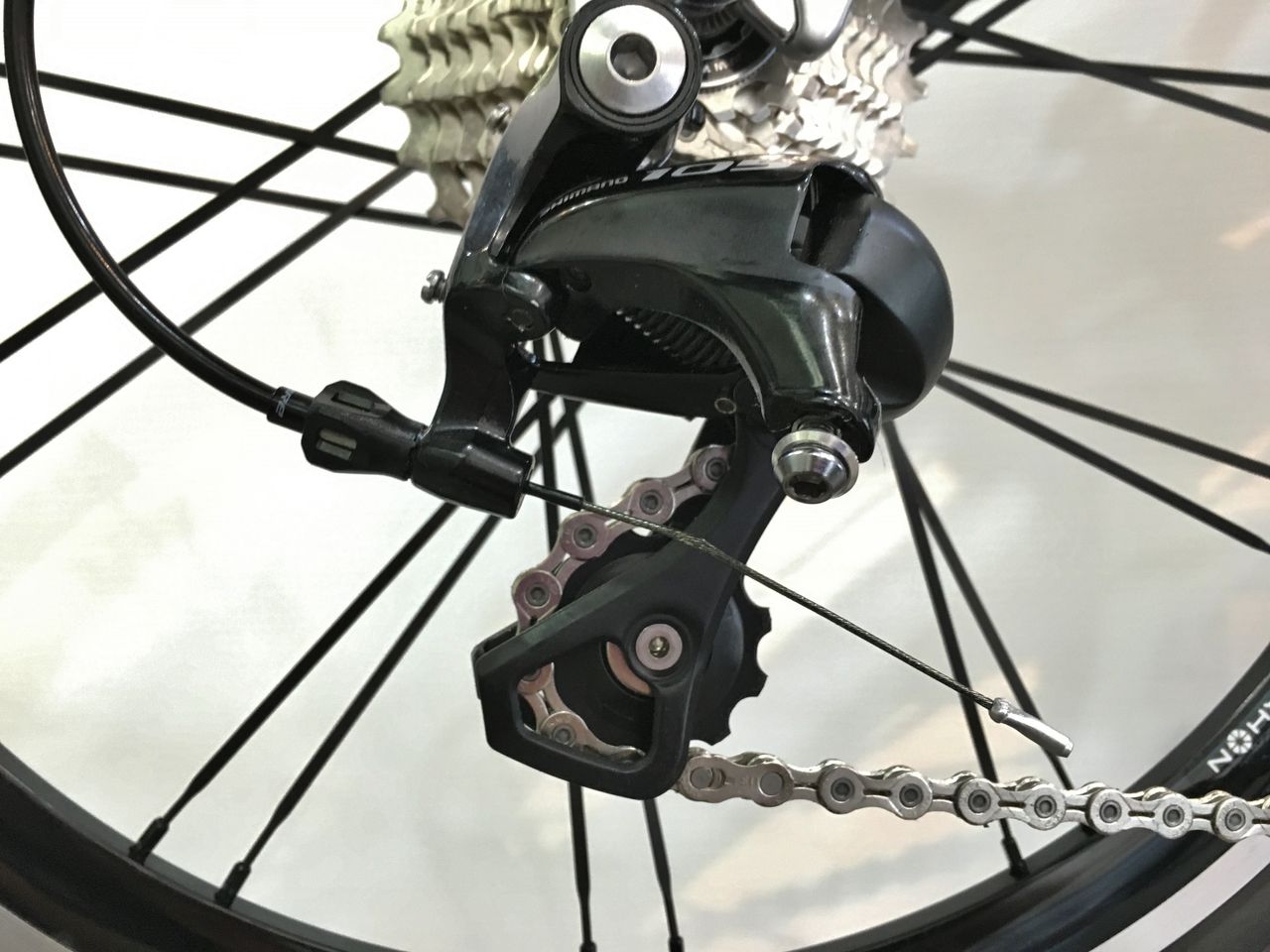

正しいケーブルの通し方です。



DSC_0203
トップの位置からシフトレバーを1クリック。



DSC_0205
クランクを回しても次のギヤへは上がって行かないでしょう。ケーブルのテンションが張れていないからです。



DSC_0206
クランクを回しながらアジャストスクリューを緩めて行くとケーブルが張って行き、やがて次のギヤに変速します。張りすぎるとシフトダウンの変速スピードは上がって行きますが、アップの際小さなギヤに落ちづらくなりますのでギヤ鳴りが出ない位置を探りましょう。


DSC_0207

最後に全てのスプロケットギヤの変速状態を確認して調整は完了です。ワイヤーを外した状態で行う手動(てどう)変速調整は、フルアウターを使うフォールディングバイクや年数の経ったバイクには、非常に有利な方法で、ディレーラーのパンタグラフの動きが渋かったり、リターンスプリングの張力が弱まっていたりすれば、シフトアップに支障が出ます。この状態で完璧に動き、ケーブルを繋いだ後に支障がでれば、アウターケーブルの取り回しが悪く、摺動抵抗が大きいか又はケーブルの錆び付き、その先はシフター自体の故障が考えられます。モールトンTSR のSRAM DD3 リヤディレーラーとのマッチングの悪さもこの方法で発見できました。


DSC_0208

長くなりましたので本題は、明日に、



DSC_6364

2017 DAHON Mu Elite もリキットブラックがラスト1台となっております。(レーシーレッドは、完売しました)

2017 DAHON Mu Elite







DAHON Mu SLX 2015年モデルをフロントダブル化する(その2)【橋輪Blog】

DAHON Mu SLX 2015年モデルをフロントダブル化する(その2)

使用パーツはこうだ

IMG_6012
フロントディレーラーは、当然 Shimano NEW 105(5800)のブラック。



IMG_6013
シフターは、初めて見るshimano SL-RS700 ラピットファイヤーブラック。シマノのホームページの写真では、バンドがシルバーだったが、来たのはリヤ用と同じブラック。ま、こっちの方が良いが。


IMG_6024
はい、やっぱり楽勝でしたね。



IMG_6045
チェーンリングは、55から53T と小さくしたので、 フロントディレーラー取付位置を下げましたが、目一杯上でも大丈夫です。



IMG_6032
ここでチェーンラインを見てみましょう。現在アウター × トップ。



IMG_6033
アウター × ロー。かなりきついですね。



IMG_6034
チェーンリングのすぐ後ろでは、こんなに曲がっています。



IMG_6037
テンションプーリーの歯がバリバリ弾けてます。
11速化に伴いDAHON PRO ホイールのハブもアメリカンクラシックの11速ハブが組まれていますが、1.85mm 追い込まれてるだけで、これほど影響が出るんですね。



IMG_6038
BB の両側に入っているシムを右から1枚抜いて左側を2枚とすることで、チェーンラインを調整します。橋輪では、フロントシングルのノーマルでも納車整備時には、このセッティングで出してます。


IMG_6042
ランディングギヤーは後日、ご自分で取り付けるとの事だったので、BB 外したついでに、ネジ山にタップ通しておきましたよ。塗料が乗ってて全然入りませんから。


IMG_6018
見て下さいこの余裕。あ〜、ビスクの悪夢を思い出すな。



IMG_6021
それでは調整して行きます。チェーンをインナー × ローに掛けます。この状態で フロントディレーラーのケージ内側とチェーンの隙間を調整します。シマノの推奨ですと、隙間は0〜0.5mm ですので、チャラチャラ(て言うかサラサラ)触っている感触です。


IMG_6022
あれ! クランク回んないぞ!



IMG_6028

ゴツン!当たる!当たる!当たる!

何だよ〜! ロングアームでも余裕のフレームなのに。
どうやら フロントディレーラー台座の取り付けが外側過ぎてるようです。残念ながら今回も惨敗です。こうやって不良在庫が増えてくんだよな橋輪。


IMG_6036
てな訳で、アームが短くて内側にオフセットしている従来型、5700に変更です。



IMG_6035
5700 でもこのクリアランスですから。はい。
群馬のI さん。ご希望には添えませんでしたが、確実に作動してます。全ての納車整備とフロントダブル化が終了しましたので、本日ヤマト便にて送ります。ありがとうございました。

2015 Mu SLX オーナー諸君、
慌ててNEW 105 買ってはいけません!



SLX と言えば、3で止まっていた船長の DAHON Mu SLX Di2

例の部品”テクトロVブレーキローラー”が何処にも無いって件。本日、輸入元のアキコーポレーションさんの営業が突然来店。新規お取引をお願いした次第。

IMG_6048
たかが、600円の部品一つ問い合わせしたのに、わざわざ大阪から来てくれんだ。凄い会社だね。



IMG_6050
頂いたAKI ワールドのカタログ。TRP のブレーキなんかも扱えるようになる。



IMG_6051

期待の”テクトロVブレーキローラー”在庫有りだそうだ!

船長〜! 少し進路が見えて来ました〜!
