2022年11月

KIMORI COLOSSUS HR 7号機(その4)【橋輪Blog】

ガラスコーティングしておきましょう

IMG_9402

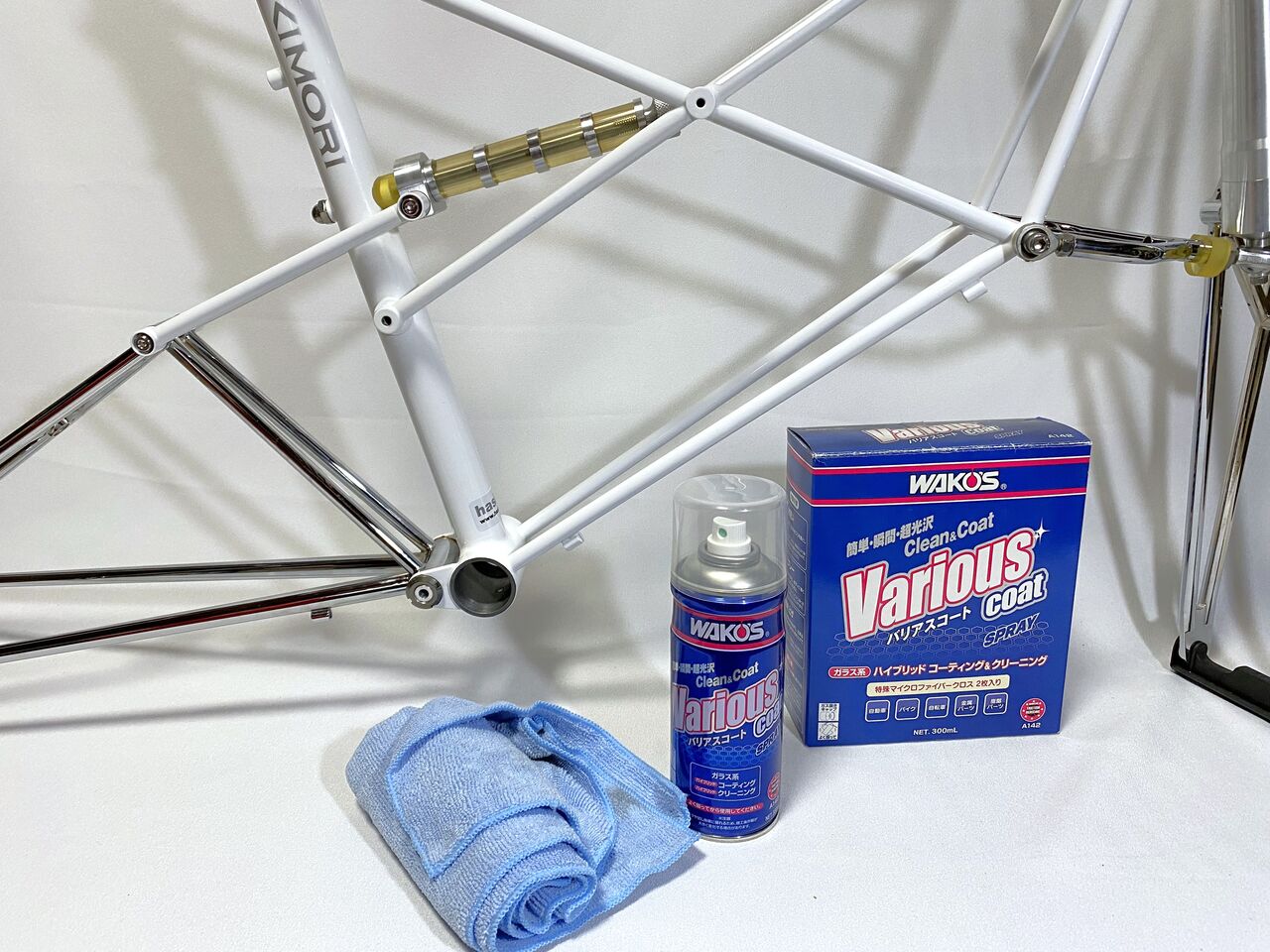

パーツアッセンッブリーする前にワコーズのバリアスコートでガラスコーティングしておきます。特に前後足のメッキは、錆ますから念入りに。そうそうこのバリアスコートうちでも販売してま〜す。

IMG_9413

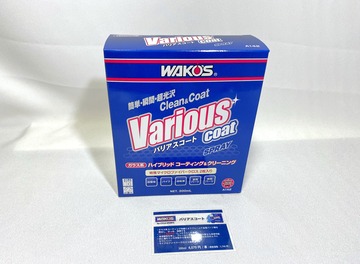

WAKOS Vsrious coat  3.700円(税別)
これマットカラーにも使えるんですよ。マットの場合、テカらずムラのないしっとりした仕上がりになります。お勧めです。

IMG_9400

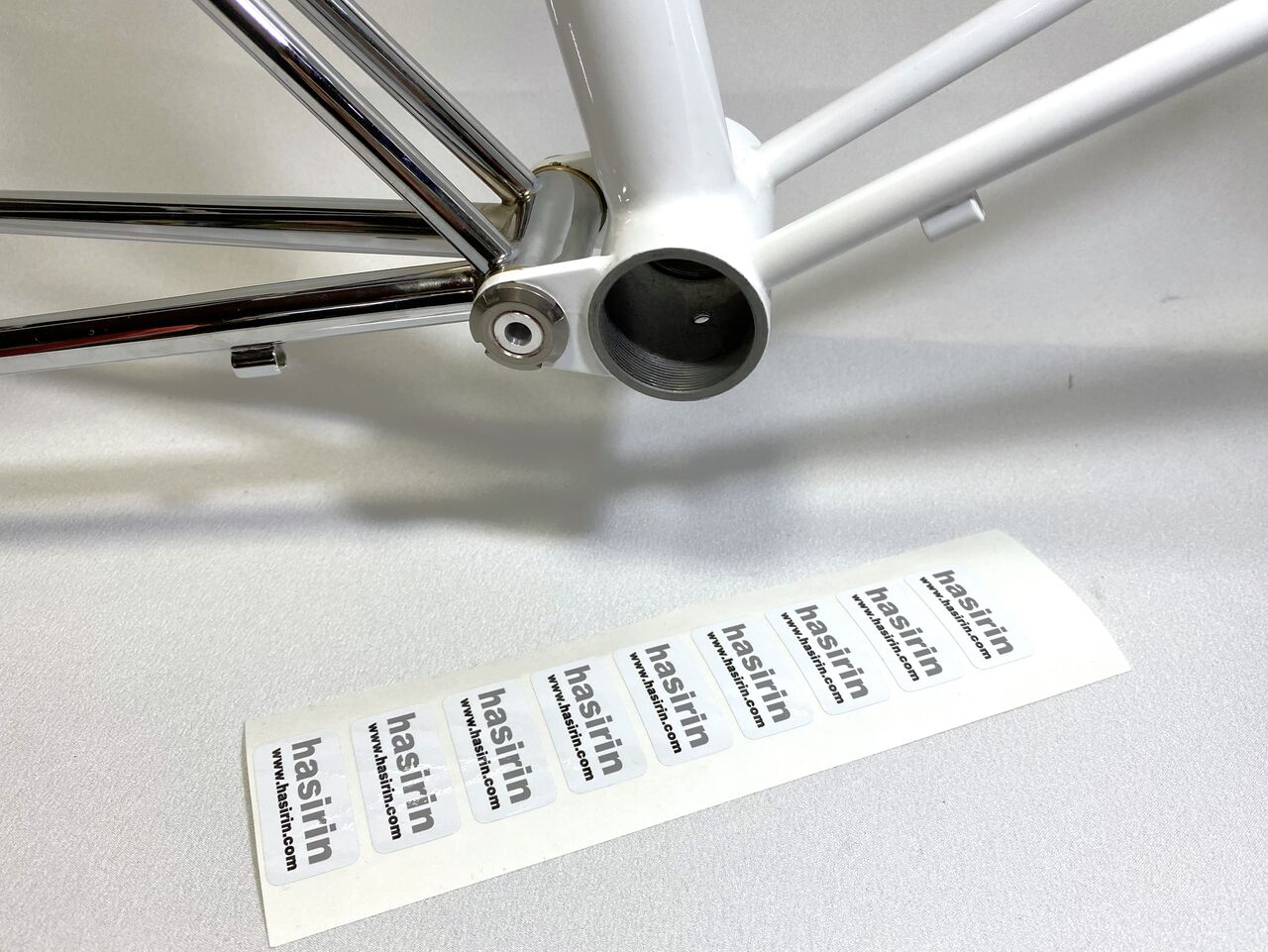

始めにやる作業がこれ。



IMG_9401

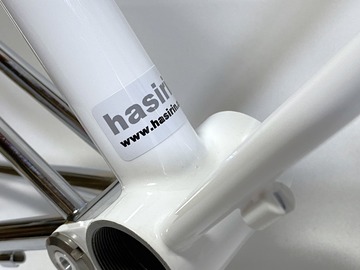

hasirin ステッカー。



IMG_9414

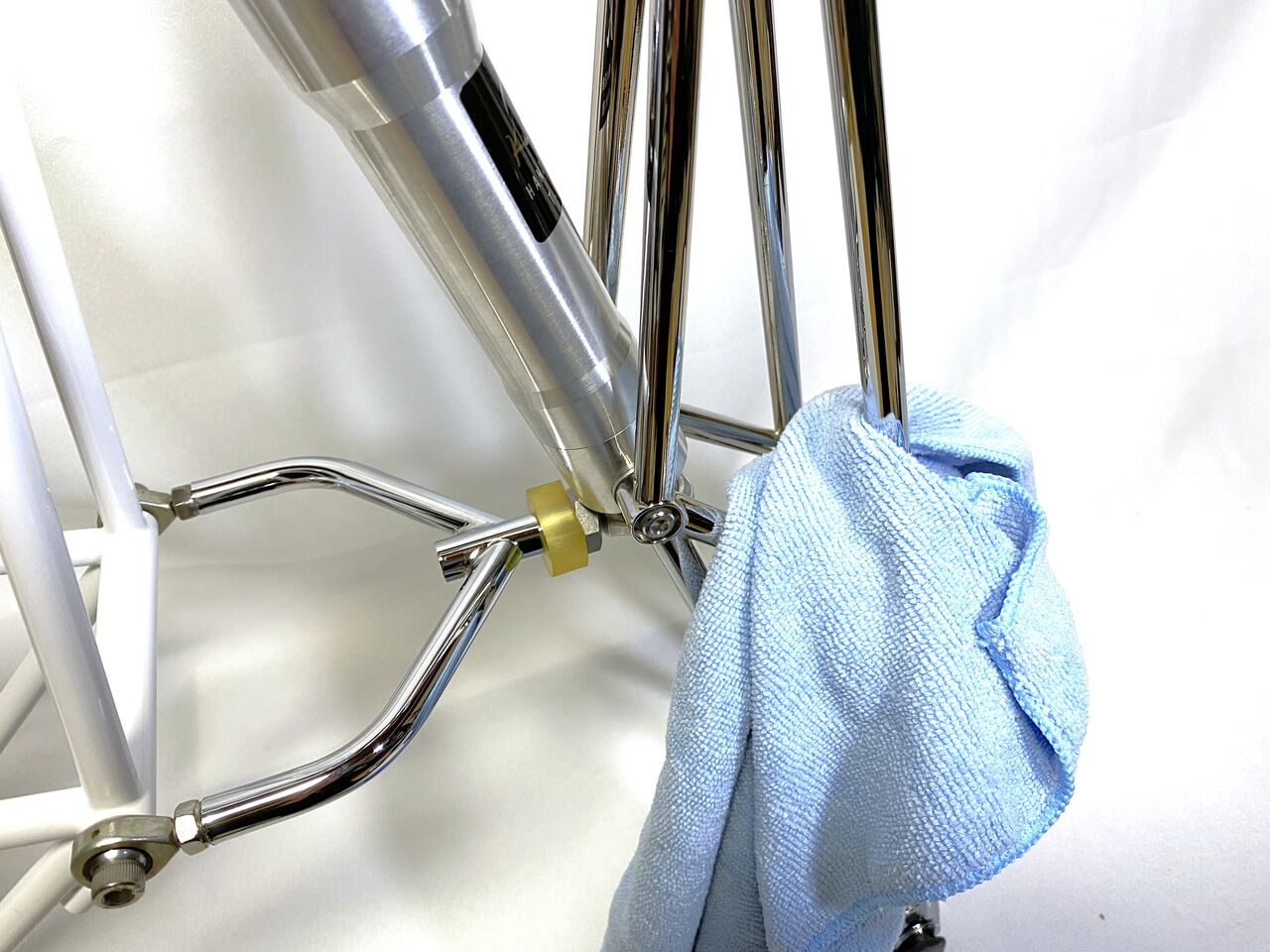

メッキは、磨きが楽しい。



IMG_9403




IMG_9404

ビカビカであります。

次回につづく、



KIMORI COLOSSUS HR 7号機(その3)【橋輪Blog】

モーションレスエンドについて

IMG_9382

アルミフレームでは、まずないんですが、何かブレーキ擦ってるなと思ったらリヤエンドがずれてたってこと。これを解消してくれたのがキモリ特許のモーションレスエンドなんです。

IMG_9385
下のリヤアームは、KIMORI オリジナル20インチ用です。



IMG_9383
Motionles-end(特許取得)。耳のような形に秘密あり。



IMG_9385
それでは見比べてみましょう。



IMG_9384
微妙な違いでクイックを付けていたら分からないほどです。



IMG_9386
この20インチオリジナルリヤアームをメッキ加工した時から始まった。



IMG_9387
ごく普通のリヤエンドですが、メッキを掛けると非常に滑りやすくなります。



IMG_9388
毎回ずれるのでクイックをかなり強く締めてました。クロモリにメッキですがクイックが噛みついた跡が若干見れますね。


34a2828d
こちらぼくの COLOSSUS HR プロトタイプリヤアーム。



34a2828d - コピー
このプロトでは、木森さんが滑り止めのローレット加工をしてくれました。この加工を施している時にモーションレスエンドのアイディアが浮かんだそうです。


IMG_9389
20インチオリジナルリヤアームで説明します。



IMG_9390
今、10mm シャフトにエンドが乗っている状態。



IMG_9391 - コピー
ロースプロケットを青で書き込みました。



IMG_9391 - コピー - コピー
赤のチェーンを掛けます。



IMG_9391 - コピー - コピー - コピー
はい、思い切り漕いでください。



IMG_9391 - コピー - コピー - コピー - コピー
ハブは、前方に引っ張られますが、



IMG_9391 - コピー - コピー - コピー - コピー (2)
スプロケットからシャフトまでの落差がありますからハブを下に押し出す力が働きます。



IMG_9393
IMG_9392
見事にエンドの開いた方に力が掛かるわけです。



IMG_9395
左側にはチェーンがありませんのでこのモーメントは働きません。よってホイールのセンターがずれブレーキが引きずり始めるのです。


IMG_9396
もう一度モーションレスエンドを観察してみましょう。



IMG_9399
この角度だとよく見えますね。耳が10mm シャフトを包み込んでいます。


なのでモーションレスエンドでは、クイックを開放したままでも走れちゃうんですよ。ハブベアリングにも余計なストレス掛けないしね。全てのスポーツ自転車に採用してほしいです。コロッサスフレームには、こんなギミックが満載なのであります。

明日につづく、




KIMORI COLOSSUS HR 7号機(その2)【橋輪Blog】

KIMORI COLOSSUS HR 7号機(その2)

IMG_9377

HED JET 17 最後のストック1セットです。KIMORI COLOSSUS HR と HED JET 17 もうこの最強の組み合わせは、二度と実現できない。

IMG_9375
HED JET 17 F/R SET   281.000円(税別)



IMG_9376
フリーは、Shimano 11 Speed 対応。


2019年 HED の工場で小径ホイールを製作する機械が破損したそうです。HED Cycling Products は、もう一度機械を購入するか、小径ホイールの制作を止めるか悩んだ結果、後者を選んだそうです。なのでもう HED の小径ホイールは、二度と手に入らないのです。

こちらも最後のストック1セット

d0536ae7

HED JET 20 フロントリヤ Set  280.100円(税別)

ホイールサイズ:20インチ(406)
エンド幅:フロント100mm / リヤ130mm
仕様:Shimano(10.11)

次回につづく、


KIMORI COLOSSUS HR 7号機【橋輪Blog】

KIMORI COLOSSUS HR 7号機

IMG_9845

キモリコロッサス7号機フレームが上がってきました。ミイラの包帯をほどくのは、何時も楽しみであります。

IMG_9846
IMG_9847
IMG_9848
IMG_9849




IMG_9850

KIMORI COLOSSUS HR フレームセット 659.000円(税別)

KIMORI COLOSSUS HR


IMG_9856
IMG_9857
IMG_9858
オプションのアウターカップ(2.000円税別 / 一か所)が4個。



IMG_9374
こちらもオプションのボトルケージ台座で6.000円(税別)



IMG_9859
全てのパイプに水抜き穴が開いています。



IMG_9855
標準装備のモーションレスエンド。(特許取得)



IMG_9852




IMG_9851




IMG_9854

各自転車メーカーが値上げの一途をたどる中、コロッサス HR は、2019年2月1日より価格の変更が無いんです。(材料は一括仕入れだから木森さんの手間賃が減ってるだけ。でも次の材料仕入では、値上げかな)

明日につづく、


RALEIGH CLB を SALE!【橋輪Blog】

RALEIGH CLB を SALE!

IMG_8079
CLB Club Sport(クラブスポーツ)

2021 RALEIGH
CLB                79.200円
(税込)
フレームサイズ:480 / 530mm
8 Speed    12.2kg

2021年モデル RALEIGH CLB を SALE します。カラーは、アガトブルーでフレームサイズ530の1台のみです。

CLB Club Sport

IMG_8093

20% OFF の 63.300円(税込)でお願いします!

※現在 CLB は、メーカー完売で次の入荷は、2023年となっています。
