Park Tool の DT-5.2 ディスクマウントフェイシングツールの改造(その2)【橋輪Blog】

Park Tool の DT-5.2 ディスクマウントフェイシングツールの改造(その2)

IMG_6437

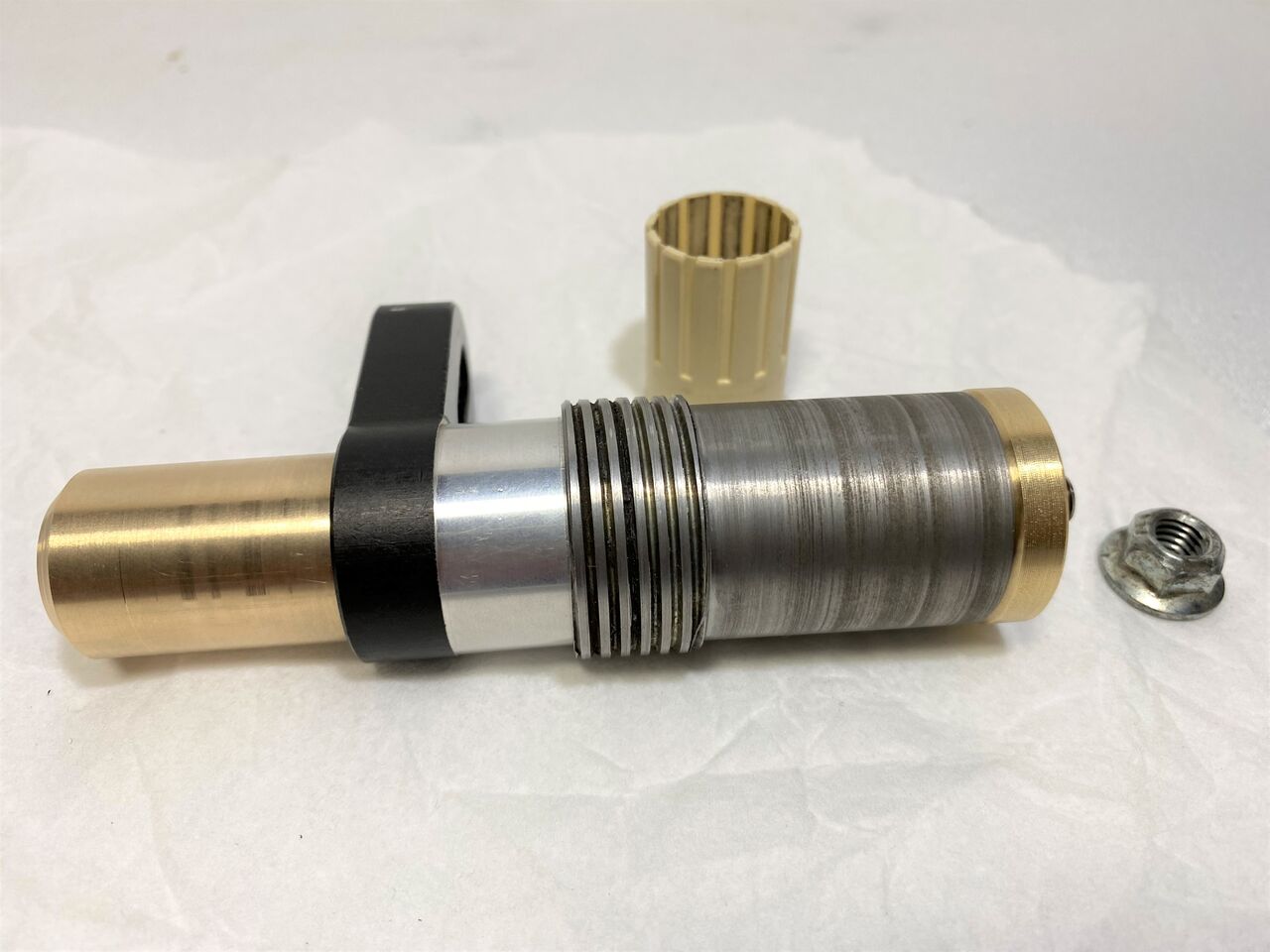

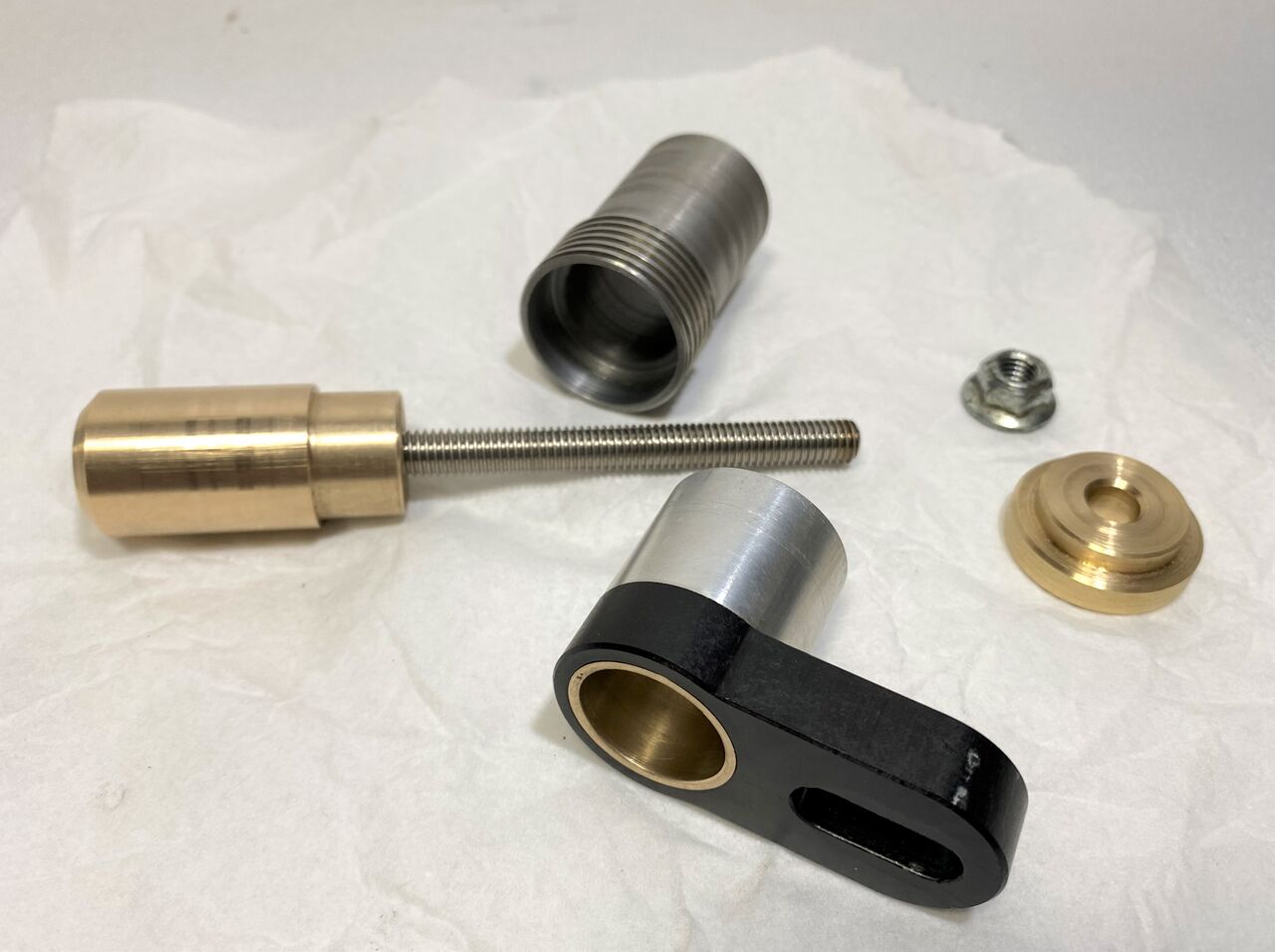

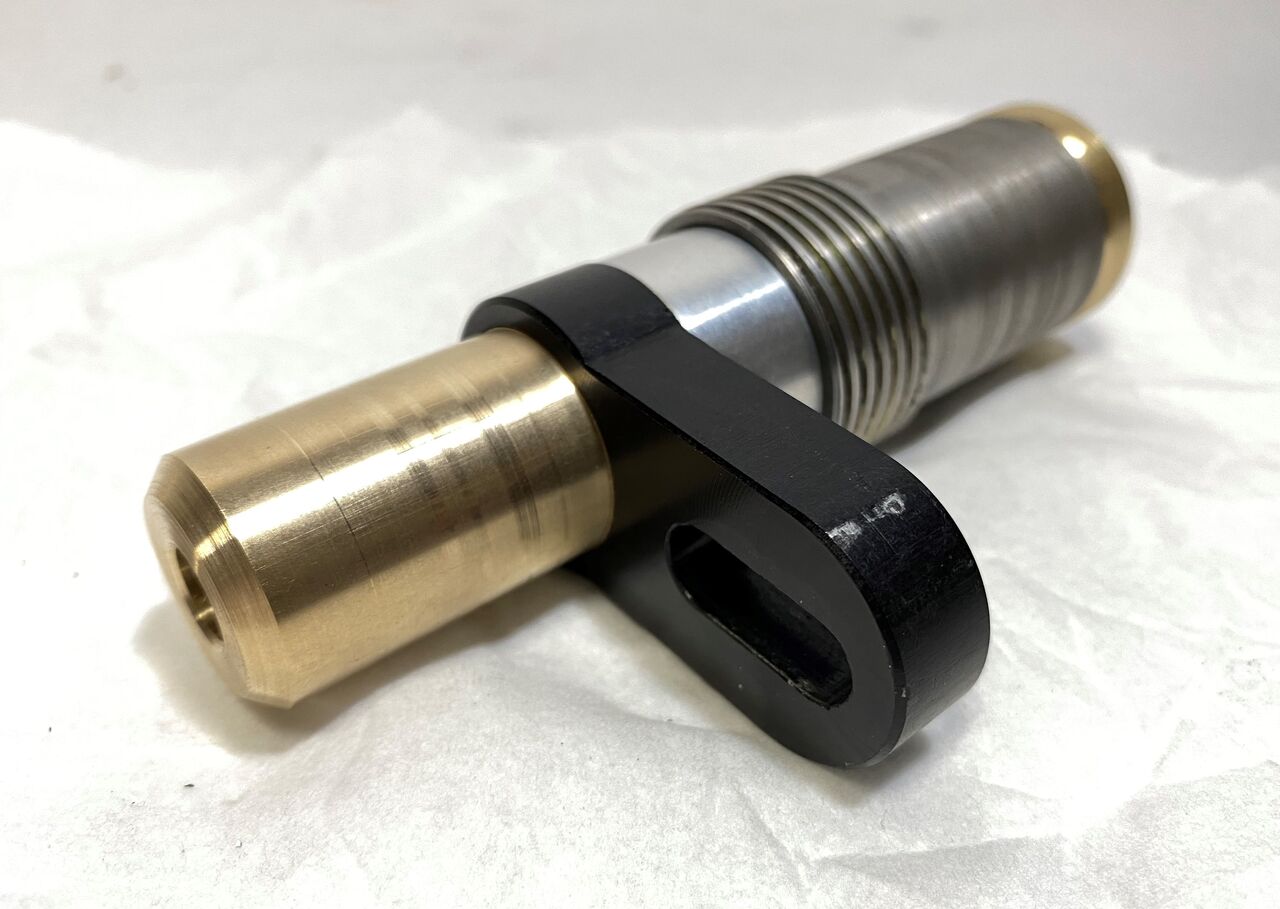

暗黒さんに加工して頂いたフェイシングツールの部品。スライダーが全く違う姿形で戻ってきた。



(以下、暗黒さんからの画像とコメント)

261666581_4542605789149436_2189450172251928613_n
261768918_4542606065816075_6704838671199490956_n
261324381_4542606069149408_2306781591793086238_n

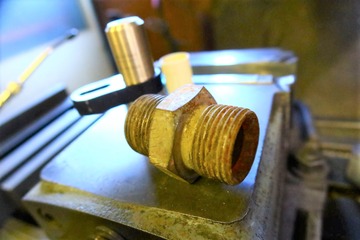

旋盤が無くてもブッシュを抜く工具を作っておくか。丁度良い鉄丸棒が見つからないので外に転がってた油圧ニップルを加工。これで何かあったときは砲金ブッシュを抜く事が出来る。



コンプレッサーシステムではなかった。元の樹脂ブッシュに戻したり出来るよう即席で特殊工具を作ってくれたんだ。「橋輪さんこのご時世だからフェイシングツール毎日のように使うだろうから取り急ぎ」って事みたい。速攻で製作頂きありがとうございました。

IMG_6292 - コピー - コピー (2) - コピー

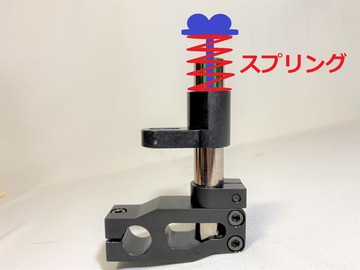

こちらのコンプレッサーシステムも頭に入れてくれてるみたいで試作品が成功したら一つ送ってくれるそうだ。


IMG_6440

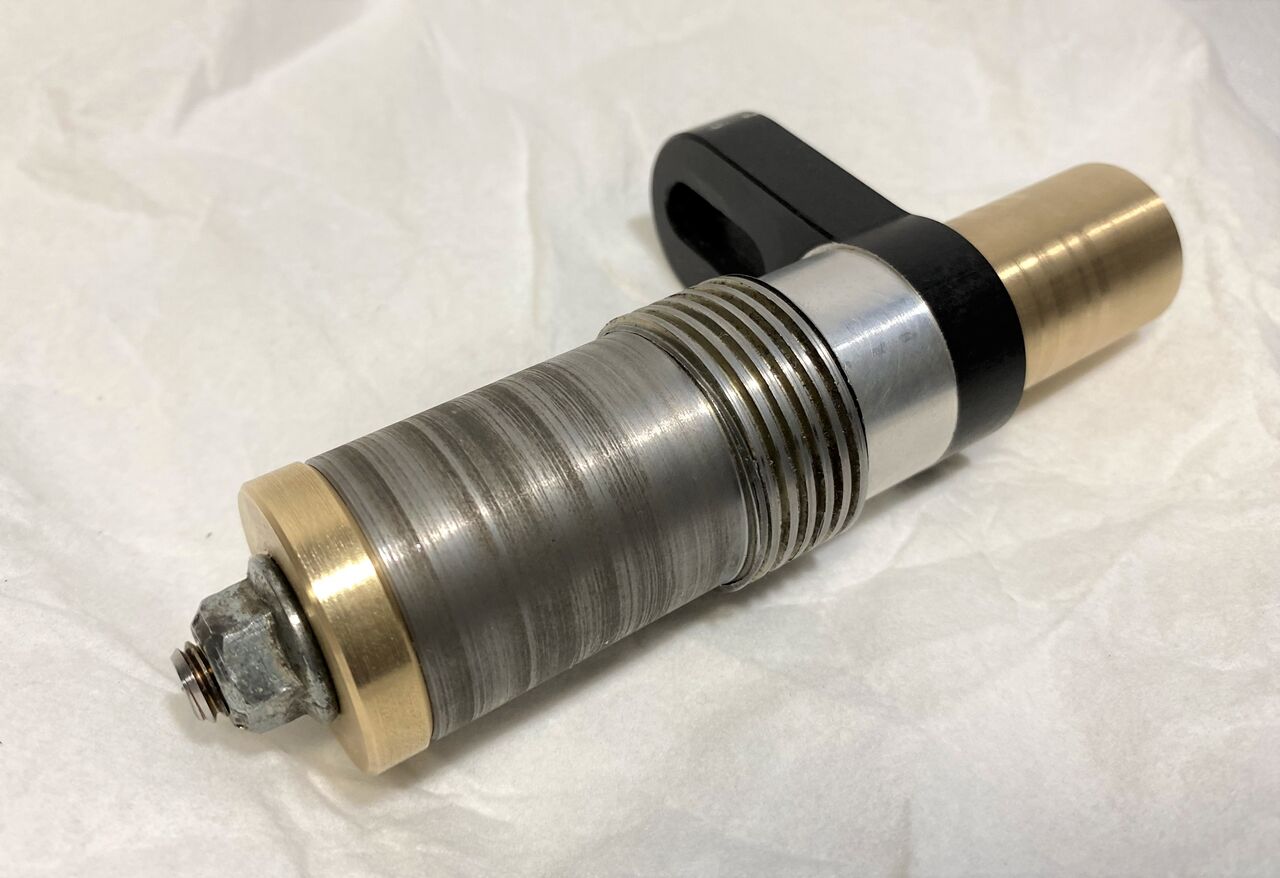

さて暗技研特製のブッシュプレス&プーラーを見てみよう。



IMG_6439
そこいらに転がってる物で作ったというが、非常によくできている。



IMG_6441

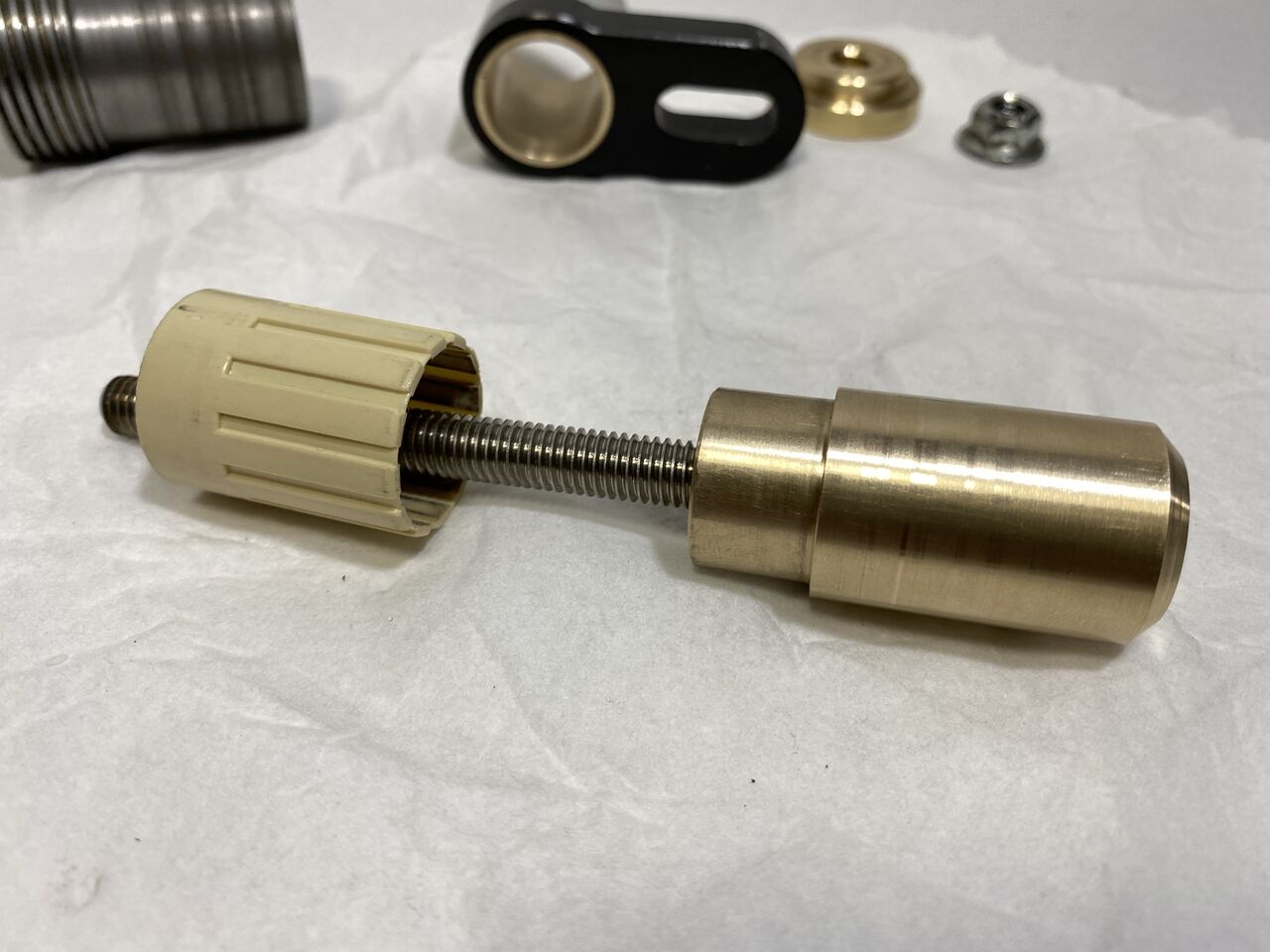

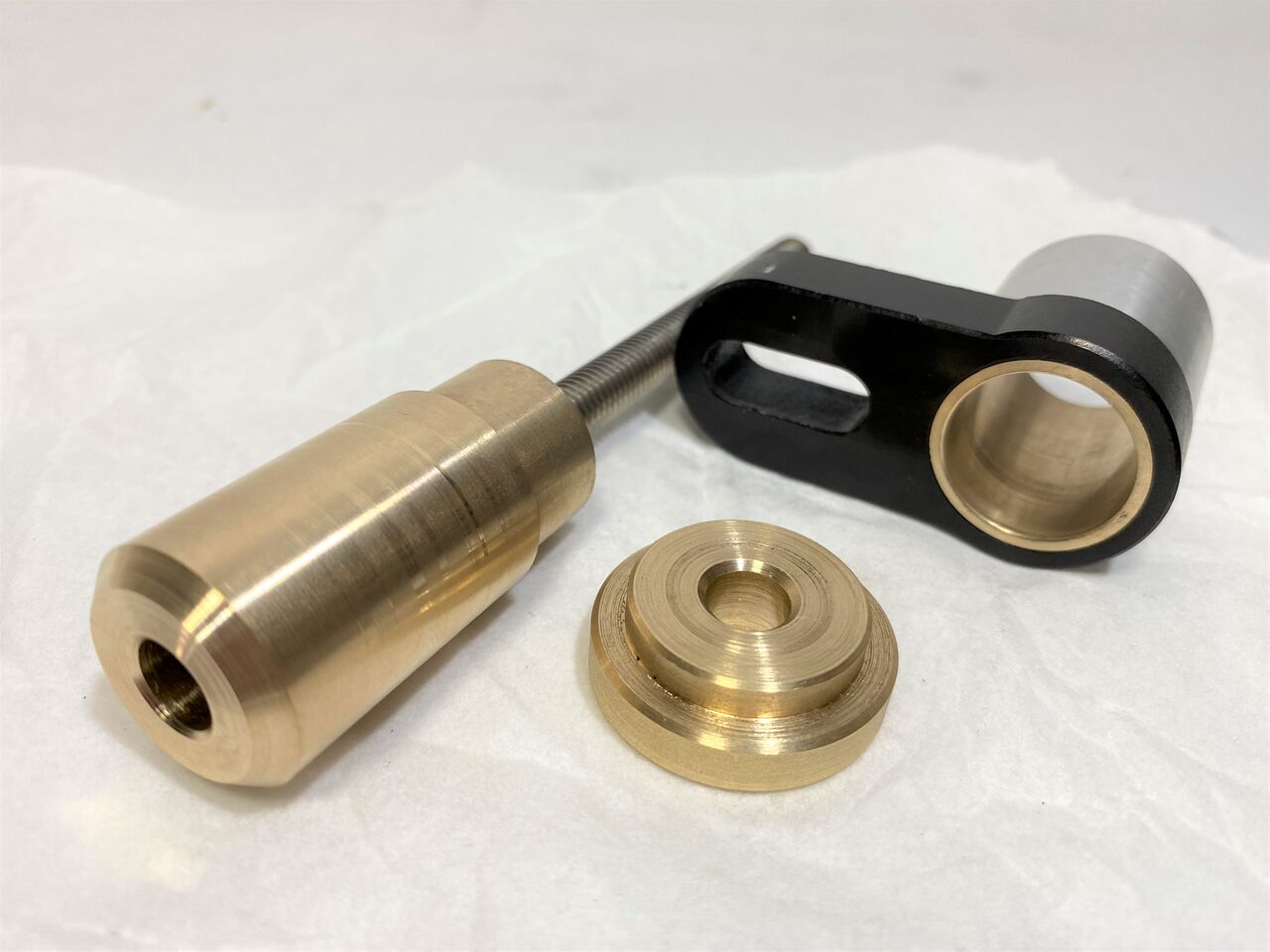

部品点数は少ないが、内径外径が部材よりほんの僅かに違うことによりプレス&プーラーとして機能する。


IMG_6442
先ず砲金からこれを削り出し、



IMG_6443
樹脂ブッシュを抜いたんだな。



261666581_4542605789149436_2189450172251928613_n
これから、



IMG_6446
こうなったんか。



IMG_6445

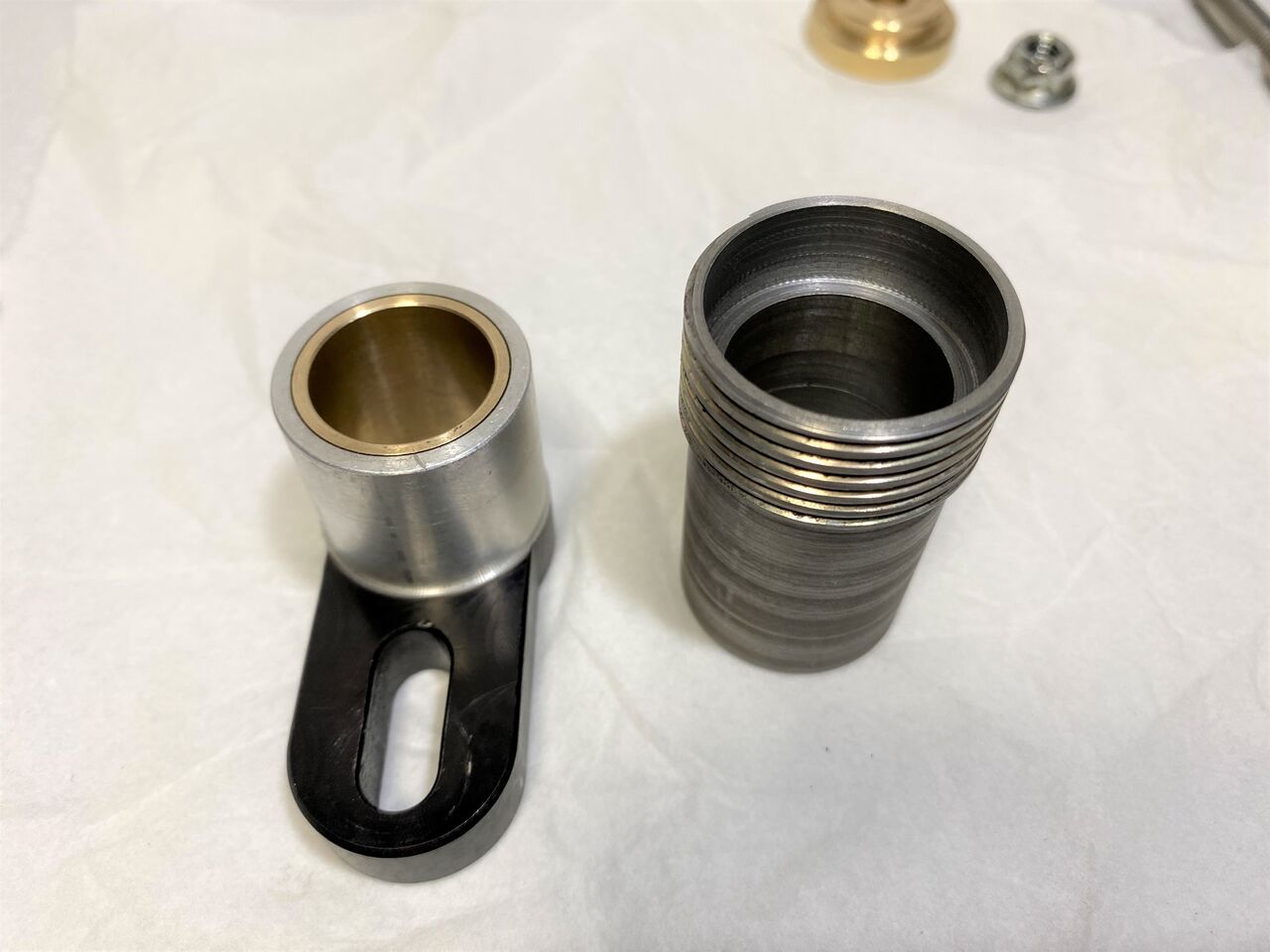

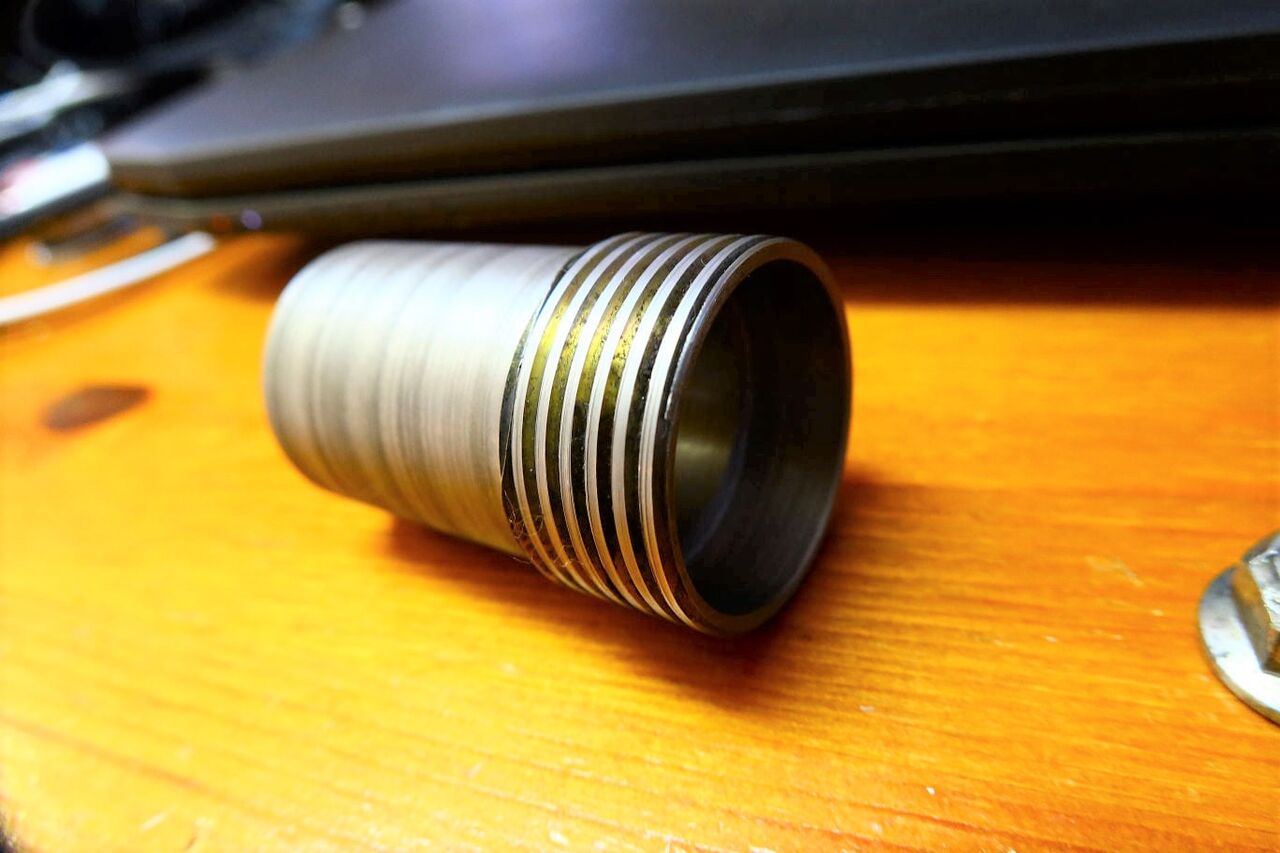

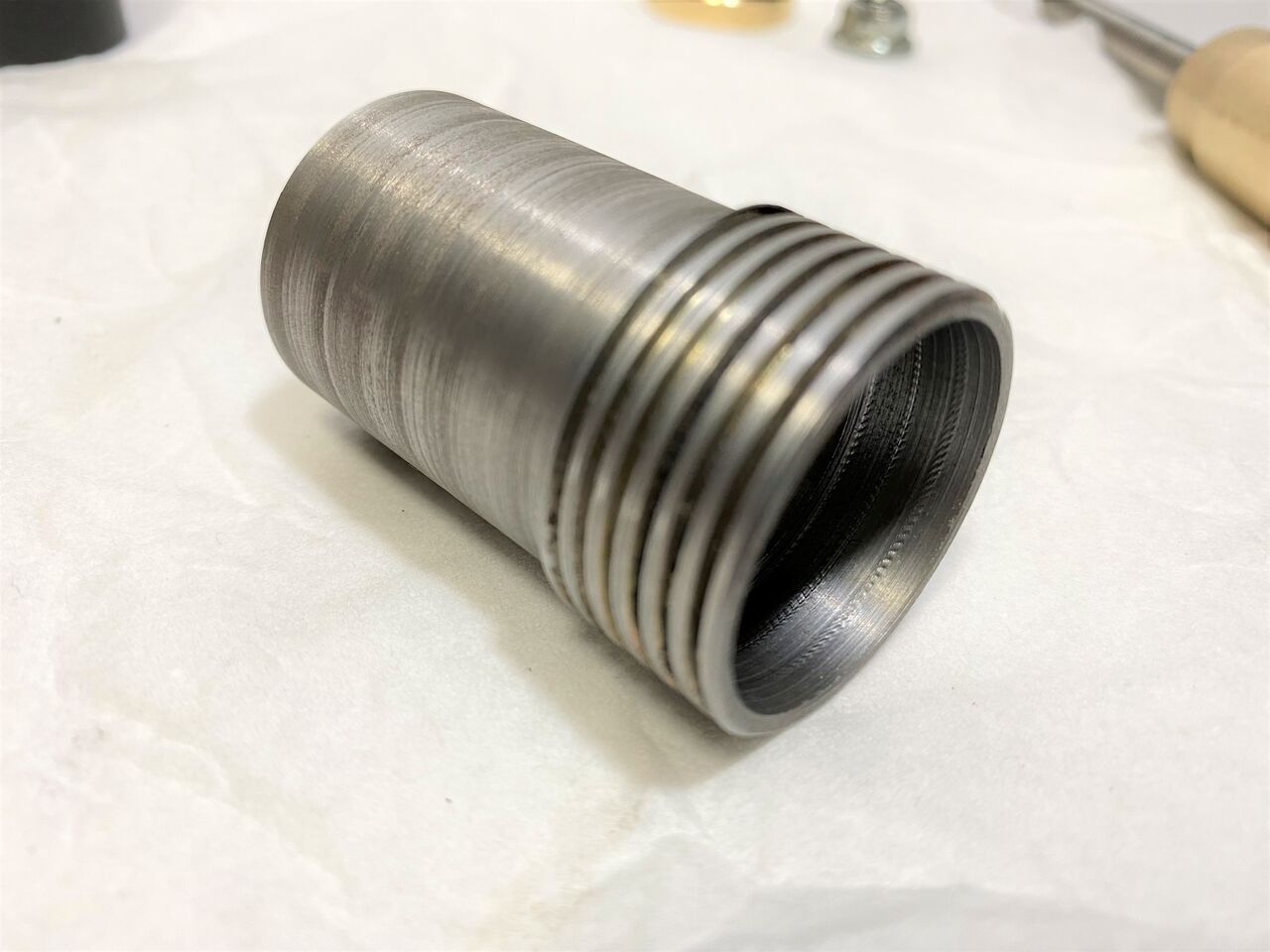

内部の絶妙な段差。



IMG_6448
これでブッシュの入れ替えが旋盤やプレスがなくとも出来る。




IMG_6444

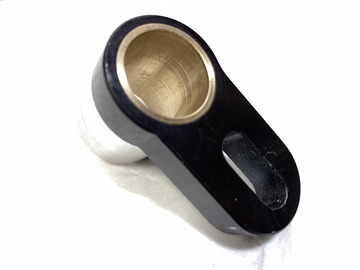

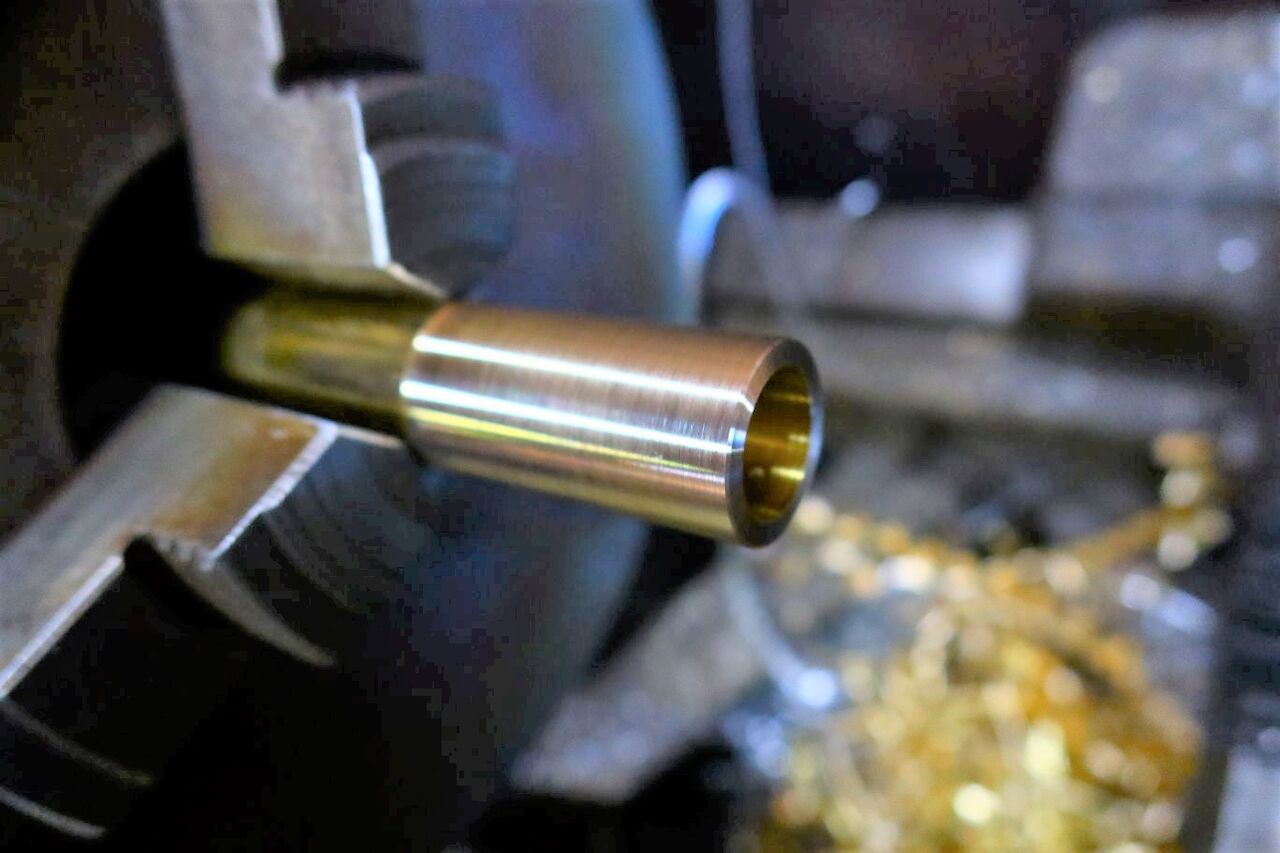

スライダーの砲金ブッシュは、シャフトに対して1/100精度で仕上げてくれた。



IMG_6450
IMG_6451
動きは、ガタが無く至ってスムース。



IMG_6449
工具代材料代として、いくらか包んだが、これだけの砲金を使えば殆ど材料代に消えたろうに。暗黒さん”カタジケナイ”。


IMG_6438

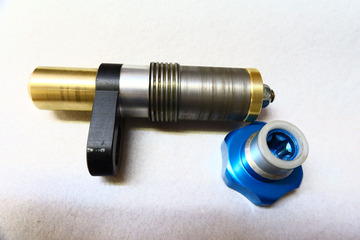

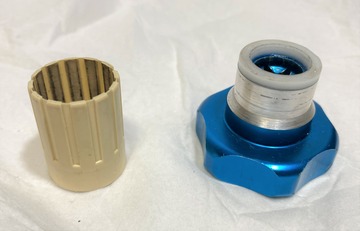

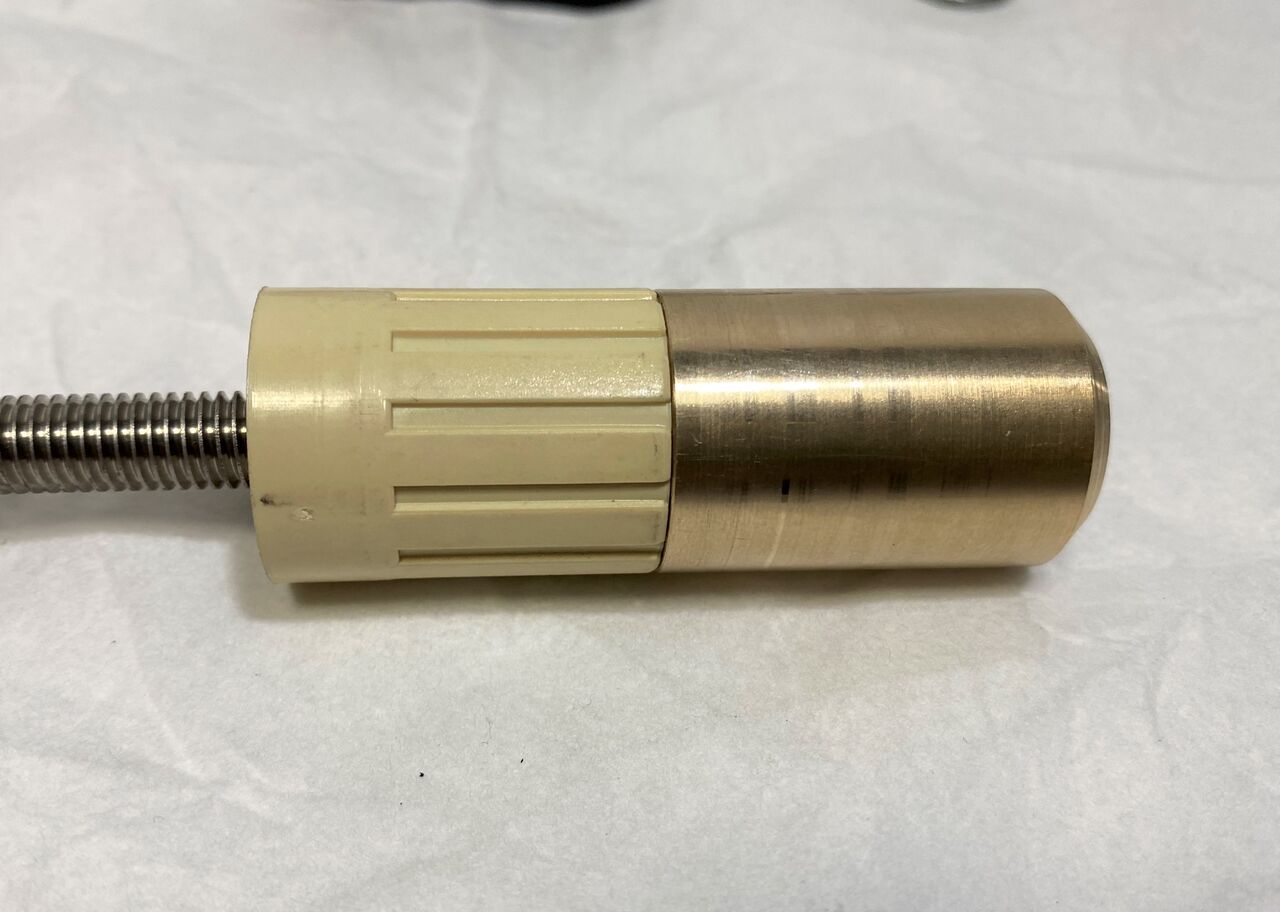

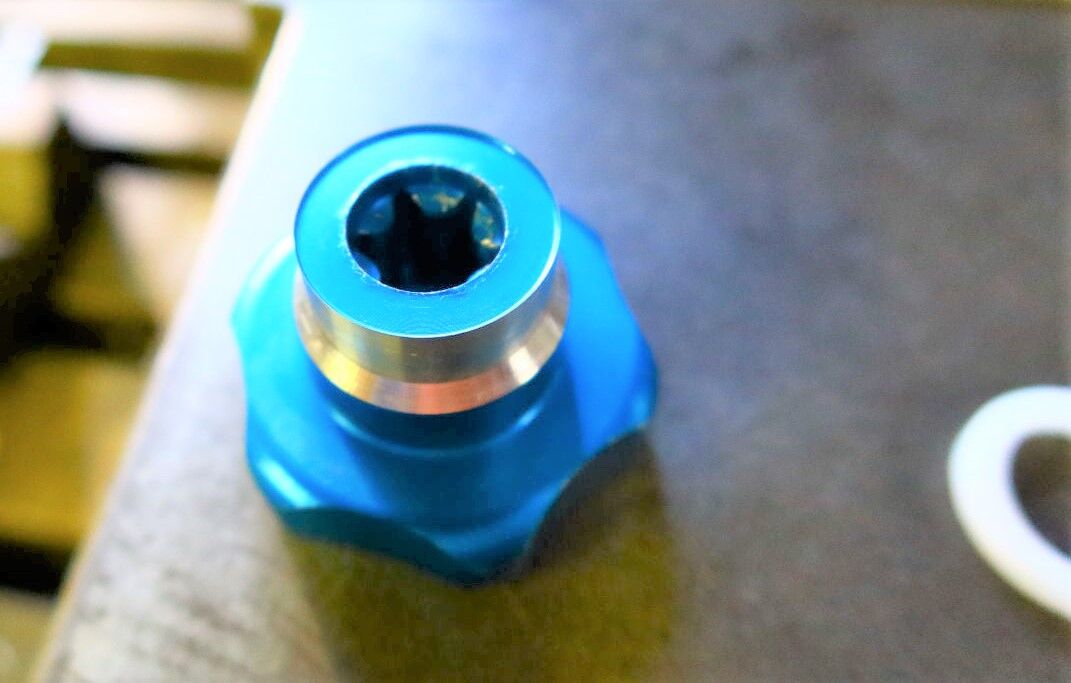

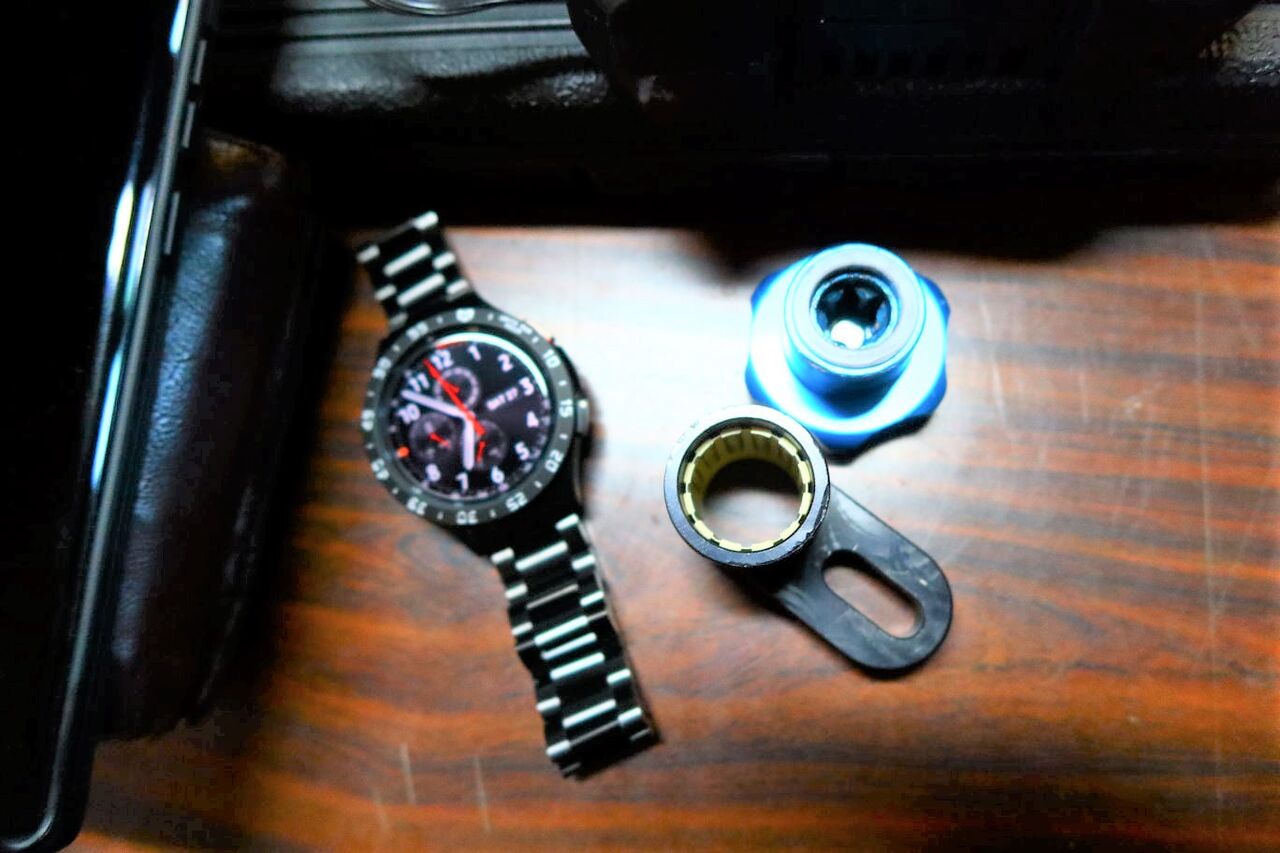

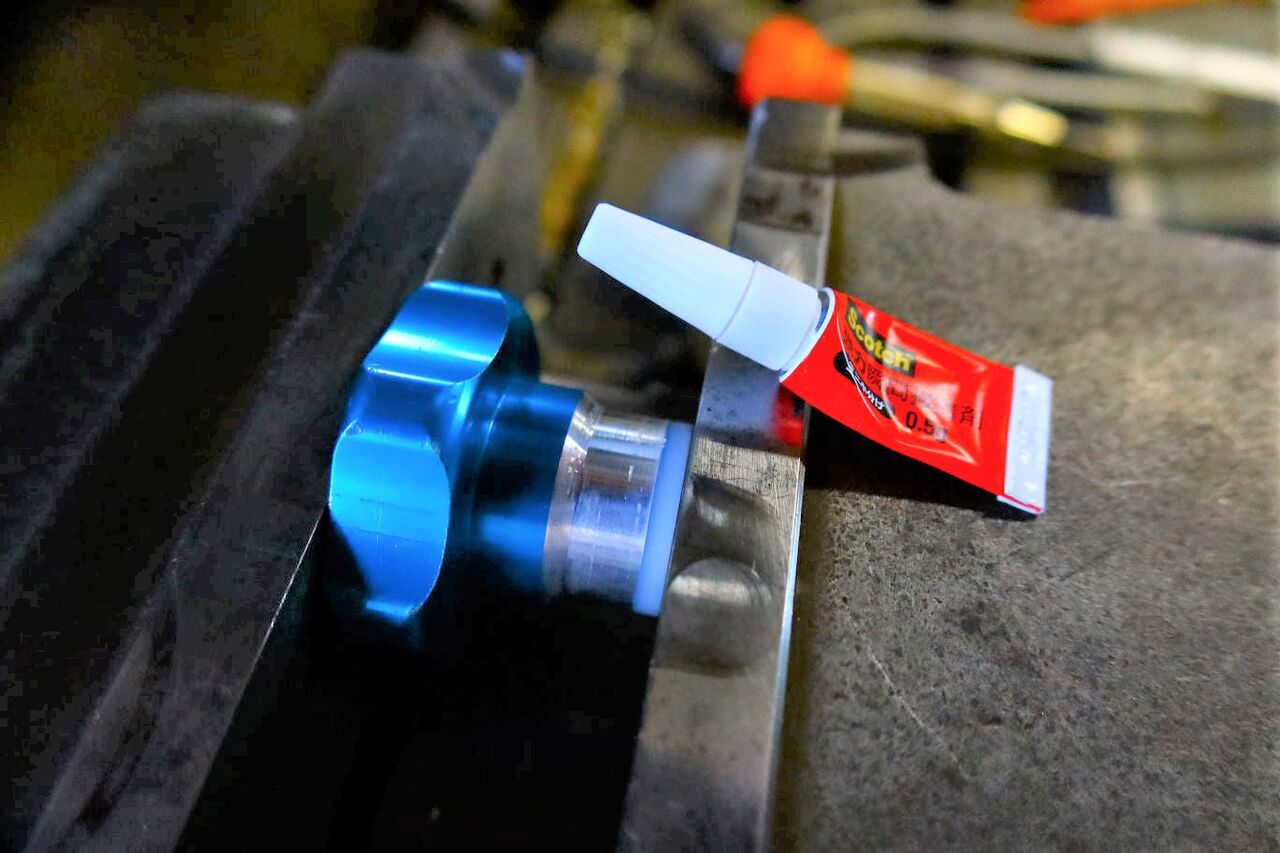

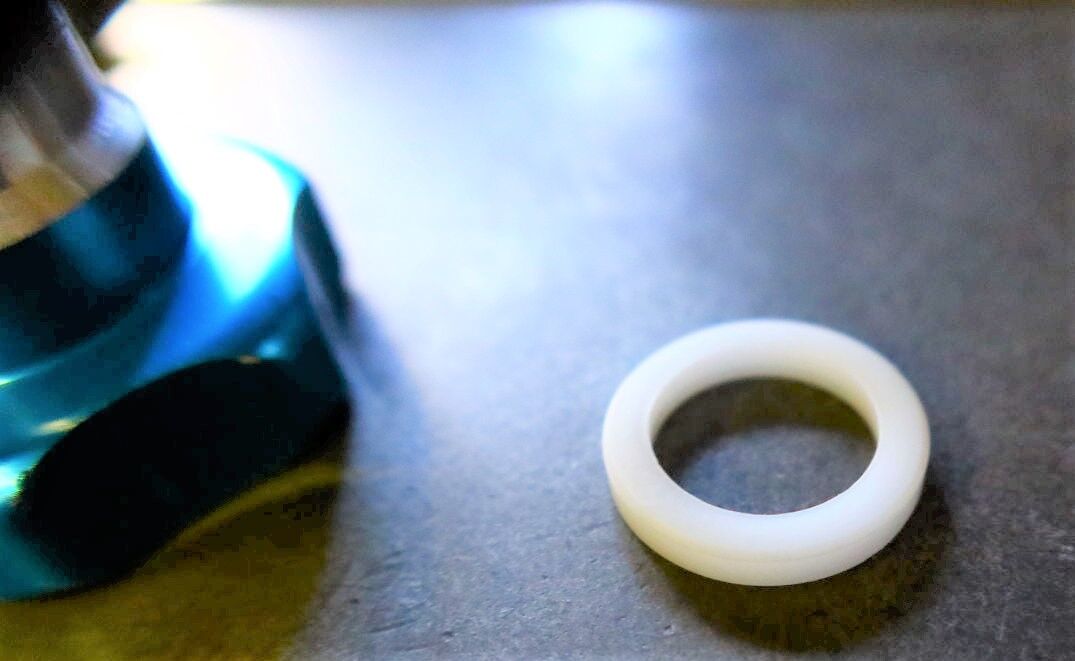

そして加工してもらったハンドルと交換した樹脂ブッシュ。



IMG_6452
こちらも使い勝手が格段に良くなってますよ。



IMG_6455

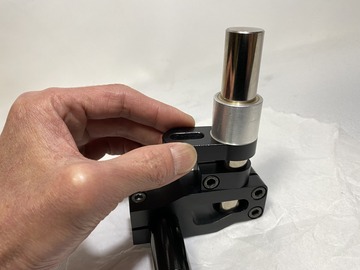

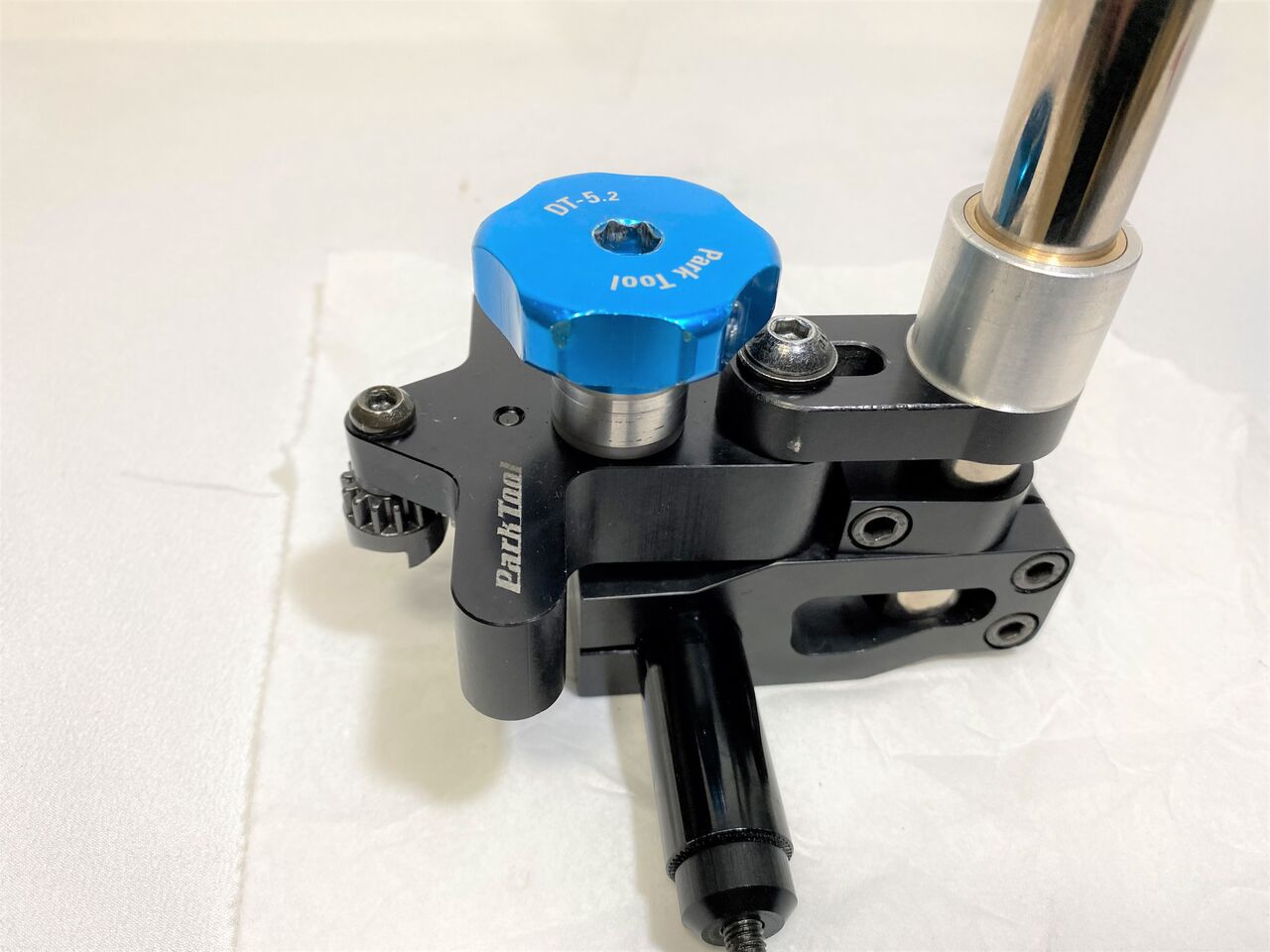

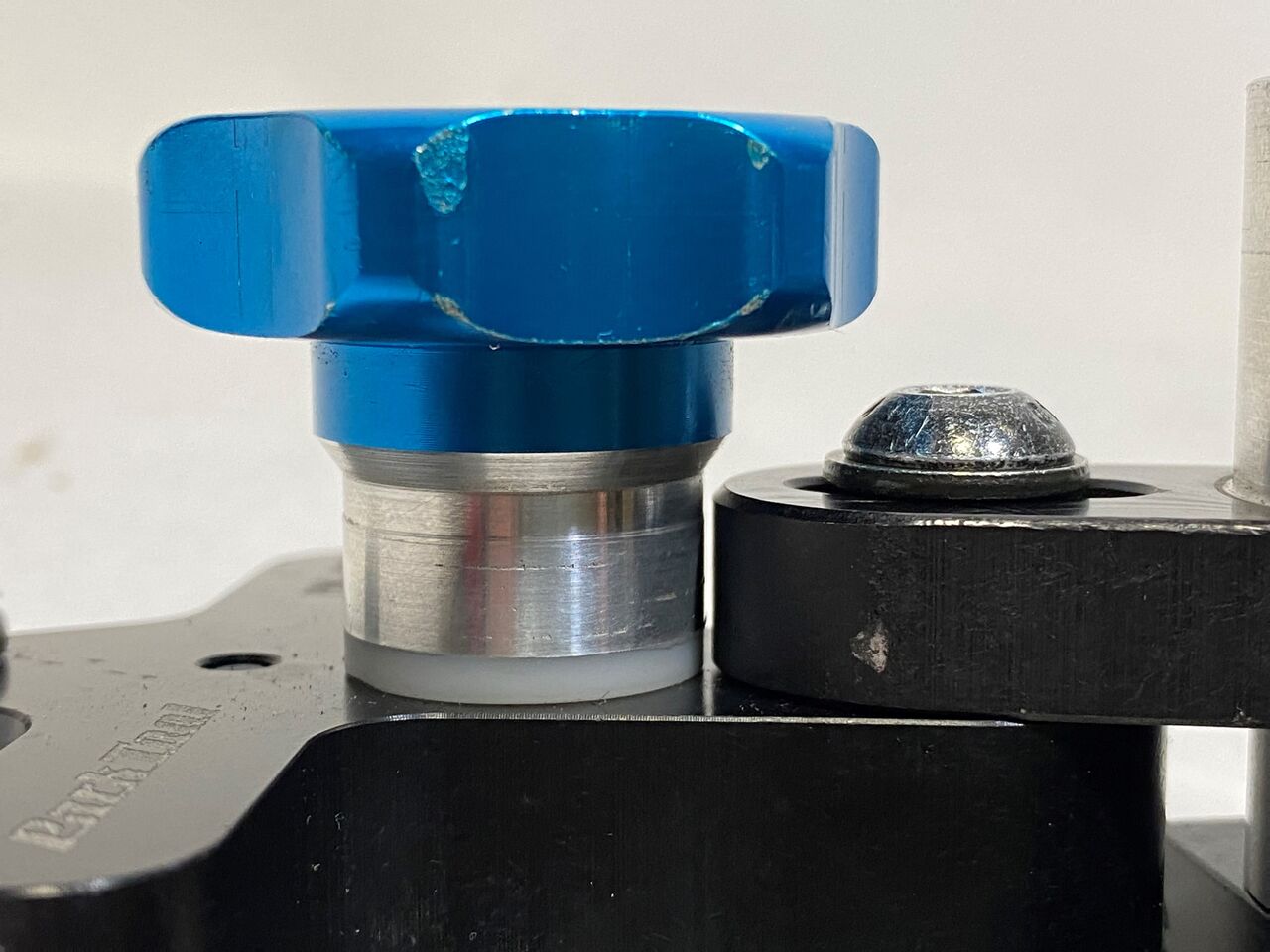

以前は、スライダーとの距離がこれくらいでハンドル根本と干渉していたのに、



IMG_6456

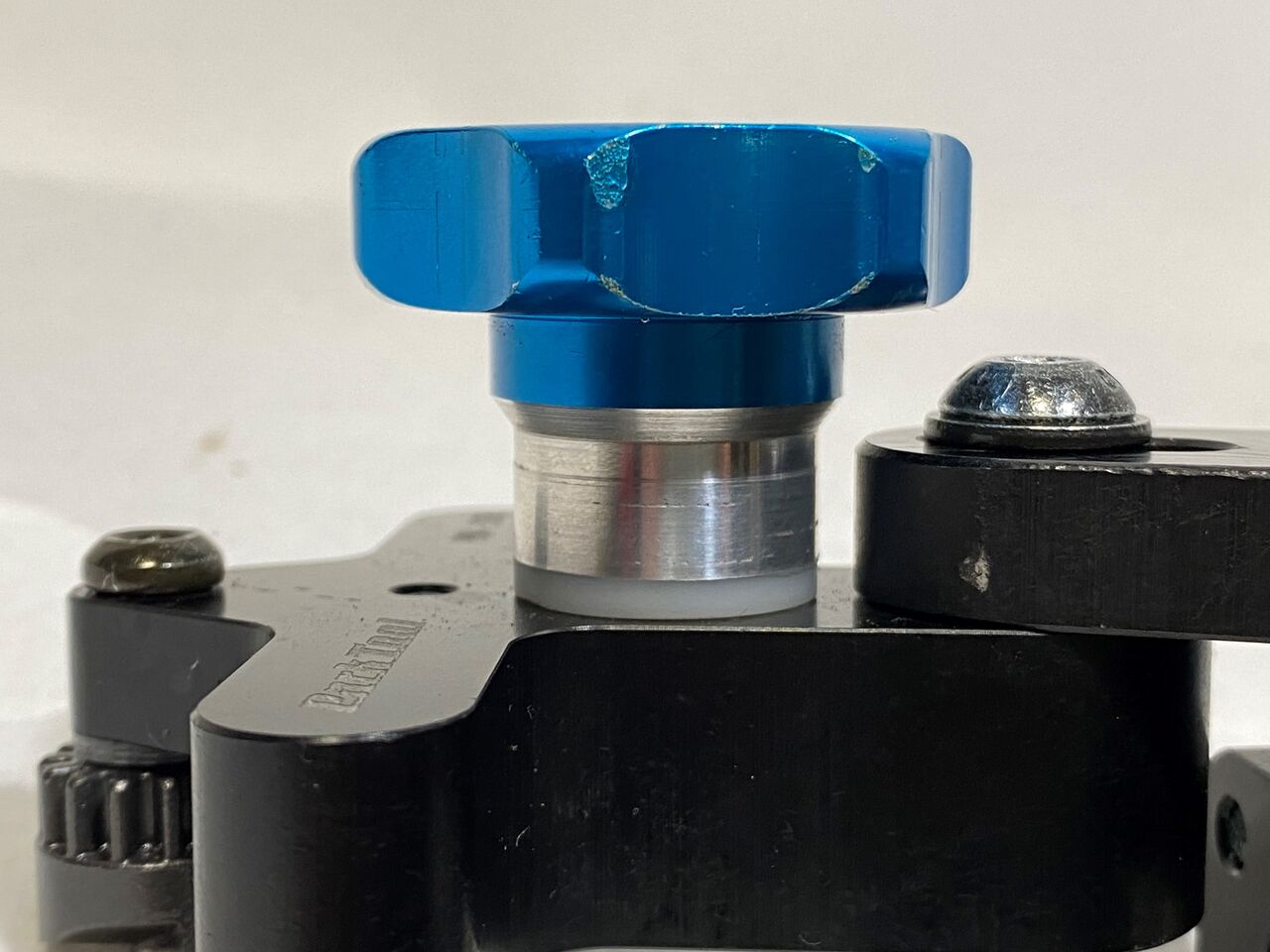

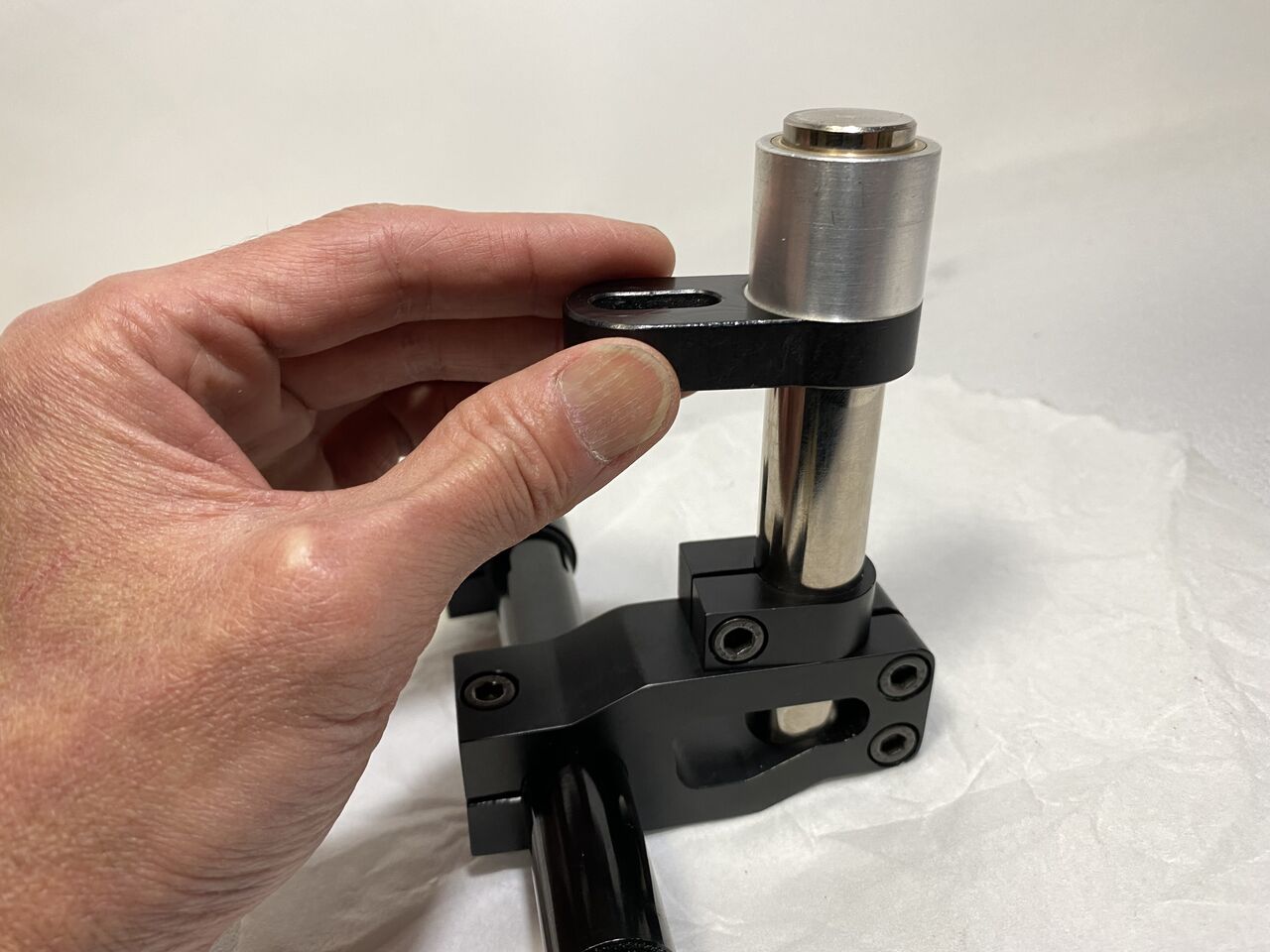

ここまで近づけます。シャフトとカッターの距離を詰められるのは平行度にはとても有利なのです。



IMG_6457


さてどれだけ変わったのか早く使ってみたい。暗黒さん重ね重ねありがとうございました。


IMG_6458

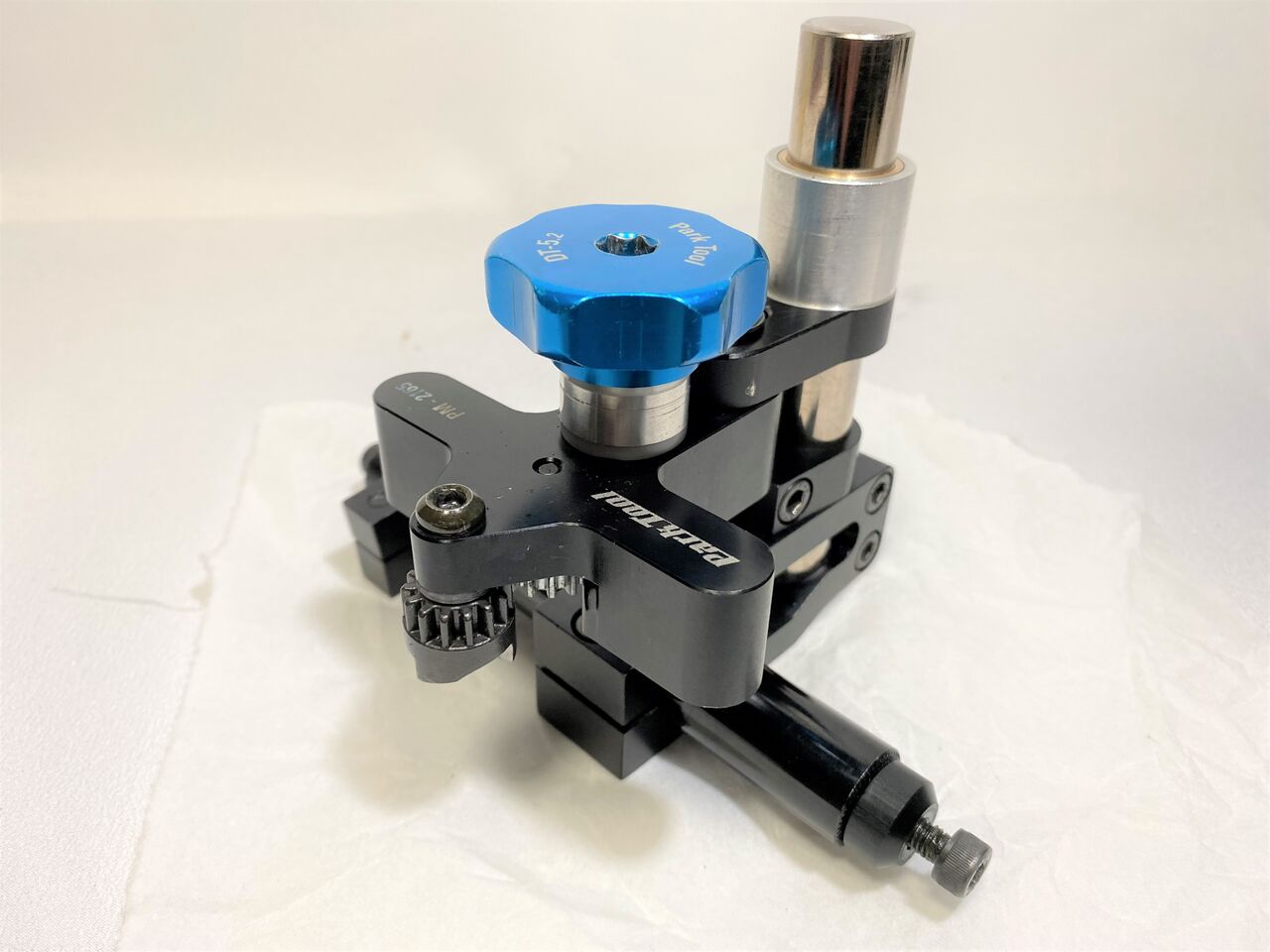

これはもう DT-5.2 ではなく、5.3 だ!




Park Tool の DT-5.2 ディスクマウントフェイシングツールの改造【橋輪Blog】

Park Tool の DT-5.2 ディスクマウントフェイシングツールの改造

IMG_6435
Park Tool の DT-5.2 ディスクマウントフェイシングツールの改造を暗黒さんにお願いしました。この工具改造に至る経緯は ⇒ こちら

b1be4f33
今回、暗黒さんの秘密基地へ送ったのは、ブルーのハンドルと L 形のスライダーの2点。



(以下、暗黒さんからの画像とコメント)

261256362_4542604579149557_4478954802352898567_n
橋輪のパークブレーキ台座フェイシングキットのスライドステー樹脂ブッシュから砲金ブッシュに交換



261375960_4542605515816130_4390798212539227536_n
261435209_4542605519149463_7883161222927619275_n
261420692_4542605535816128_2093384914825962325_n
261448884_4542605805816101_1029057392962576525_n
261505685_4542605752482773_5414212619715405861_n
261383175_4542605765816105_7400820773631478673_n

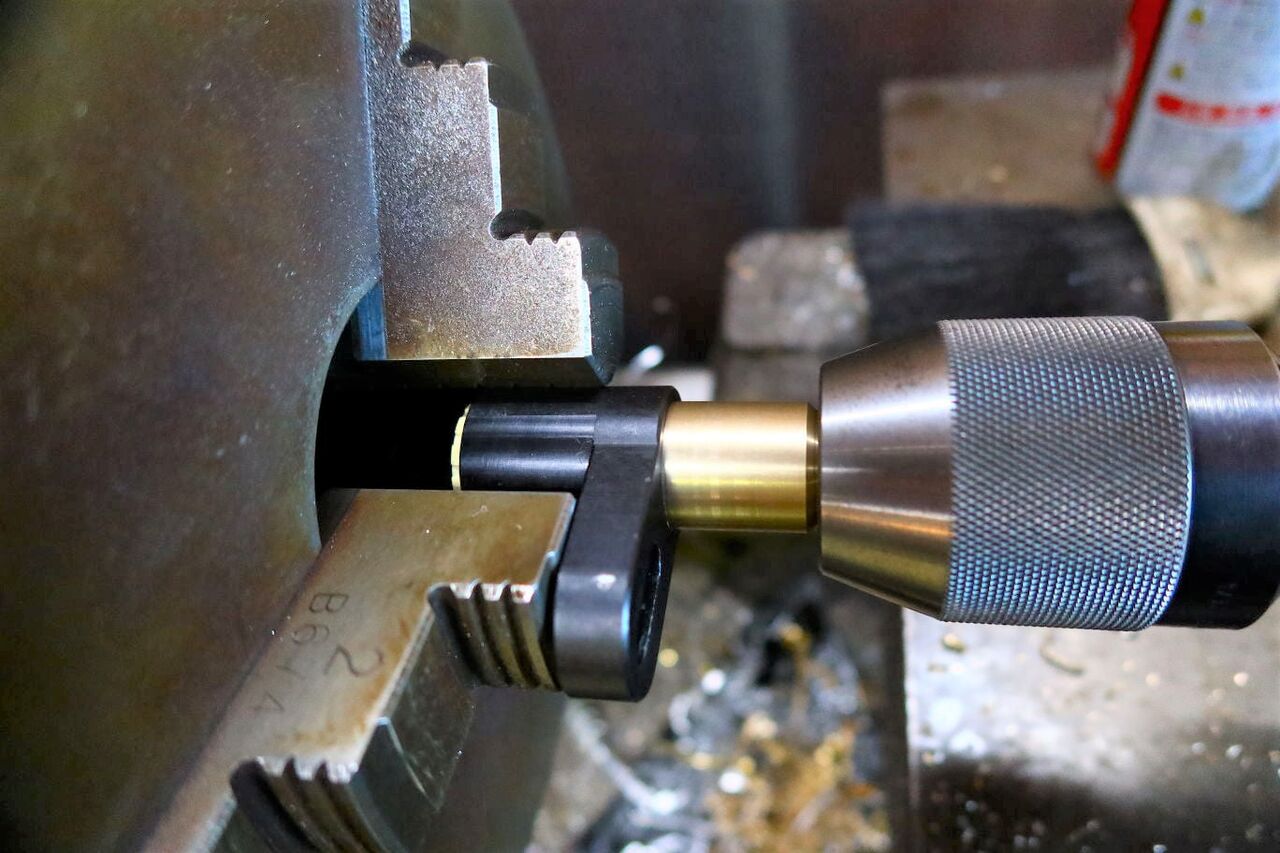

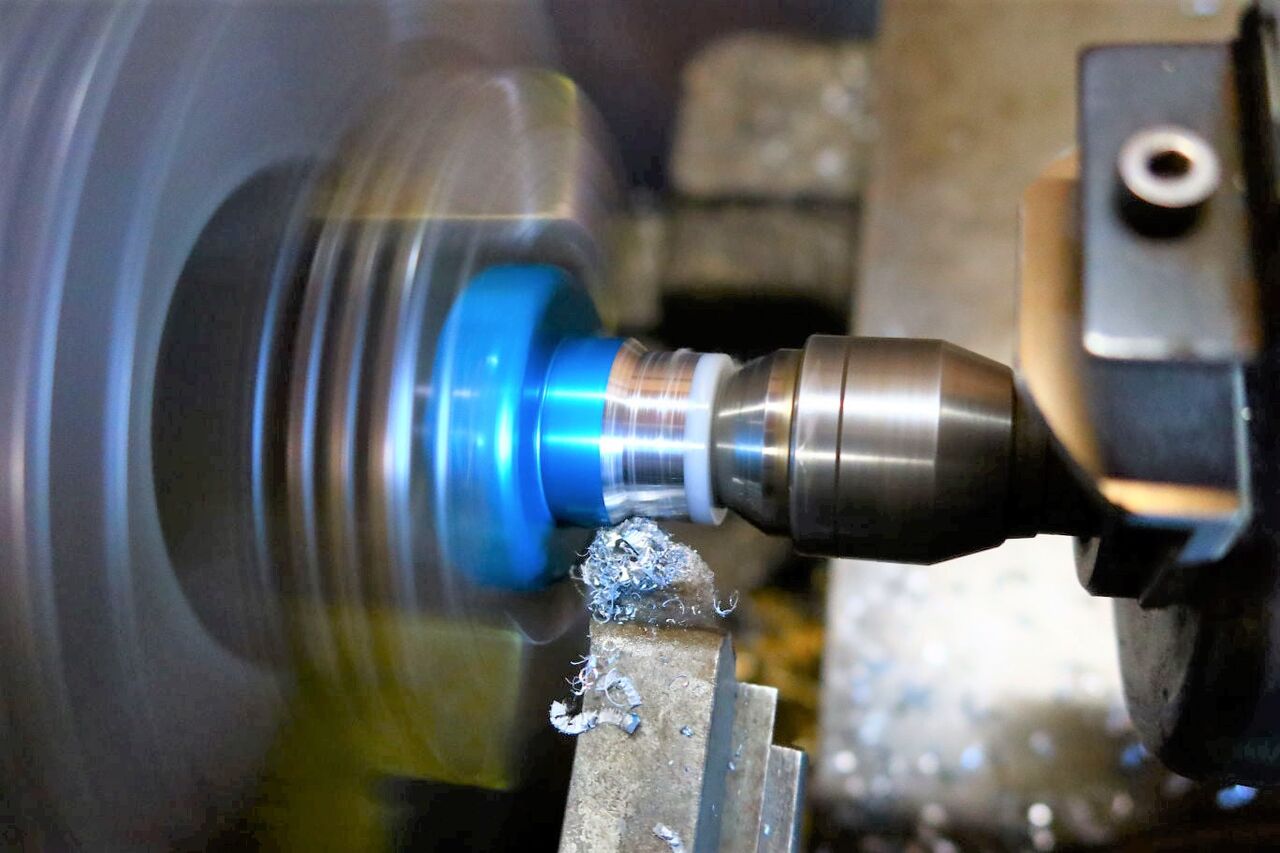

先ずは、ハンドル根本の削り落とし



261250491_4542604575816224_4032619057272834620_n
あれ〜〜〜ブッシュ抜く治具が見当たらない?何かの材料として使っちゃったか〜?仕方が無いブッシュ抜き治具の加工から始めよう


261087490_4542604582482890_6447135755842036056_n
262062243_4542604719149543_8929744620707257668_n

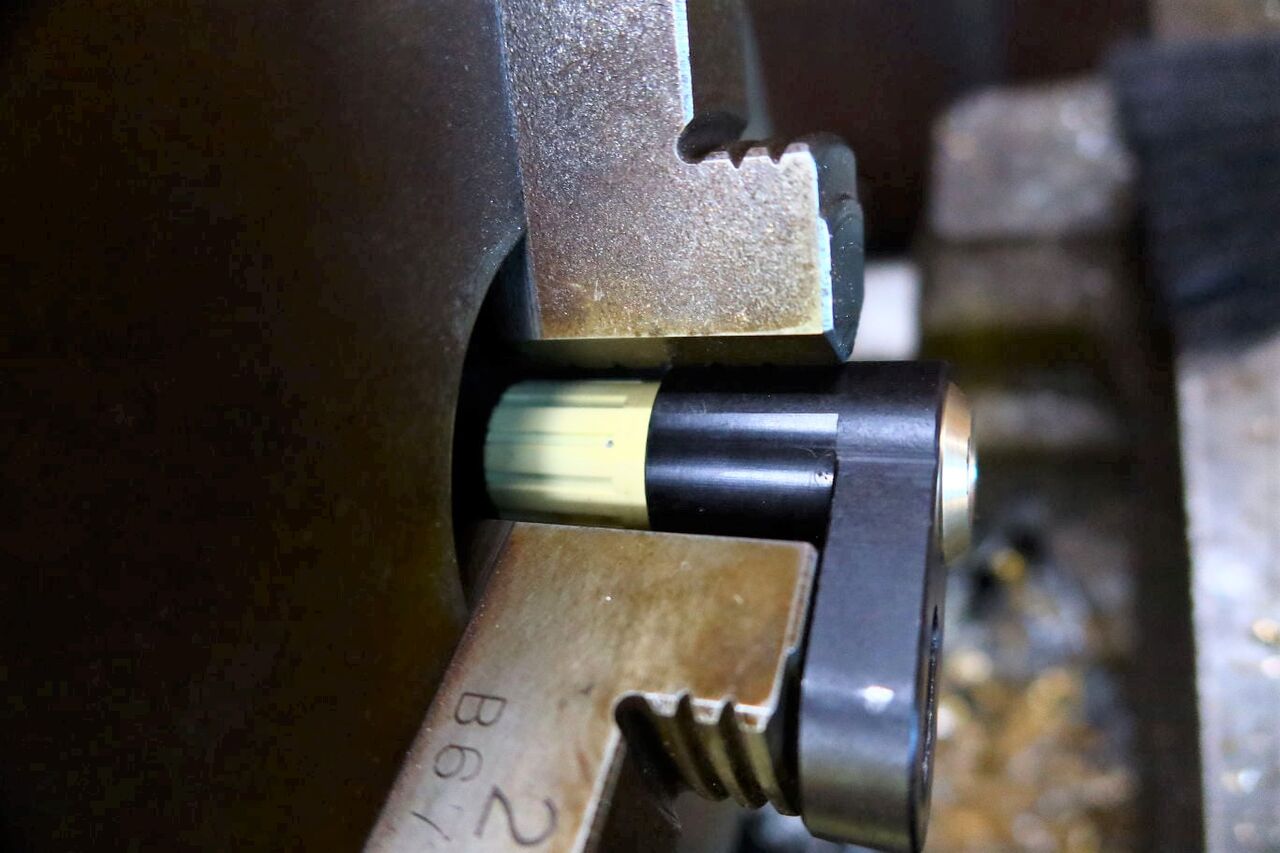

樹脂ブッシュ抜いて



261083968_4542605159149499_5329562189394804856_n

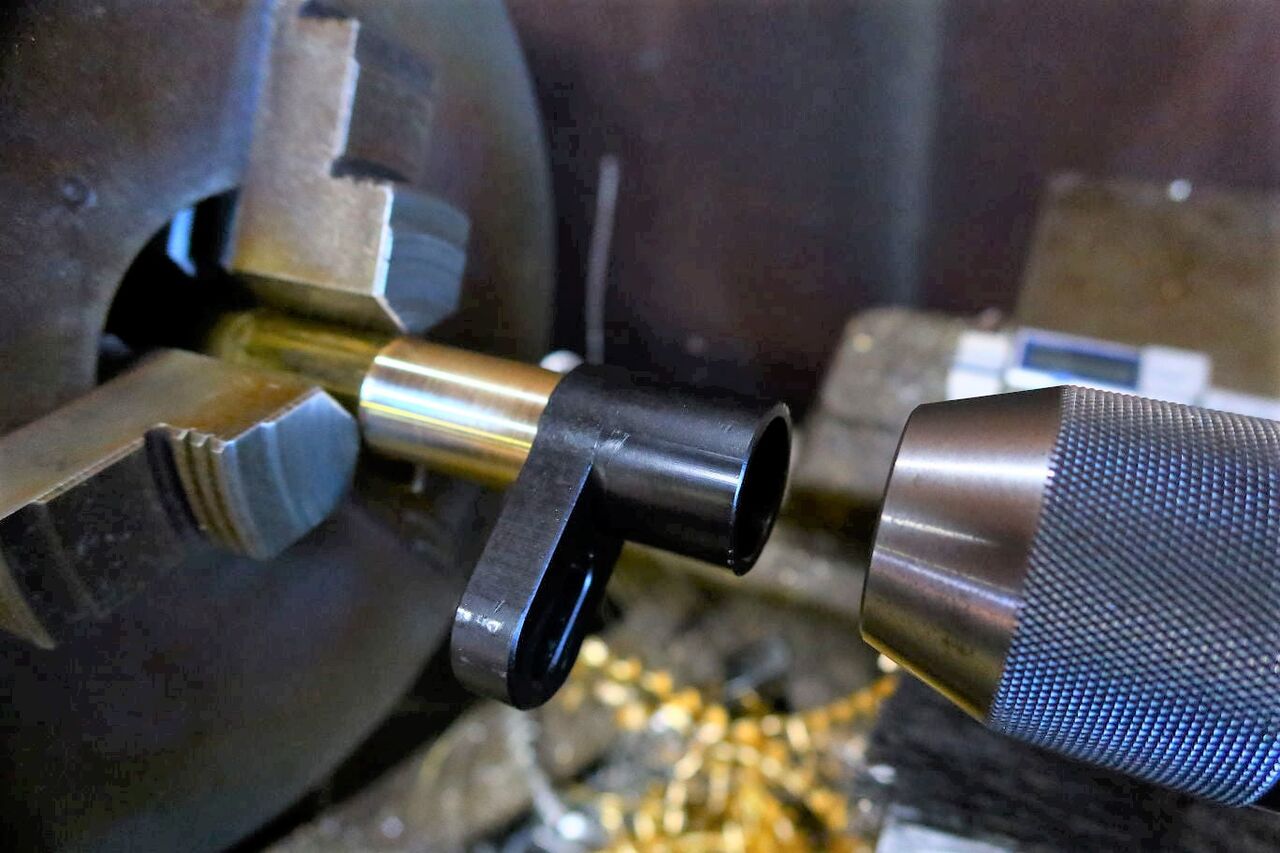

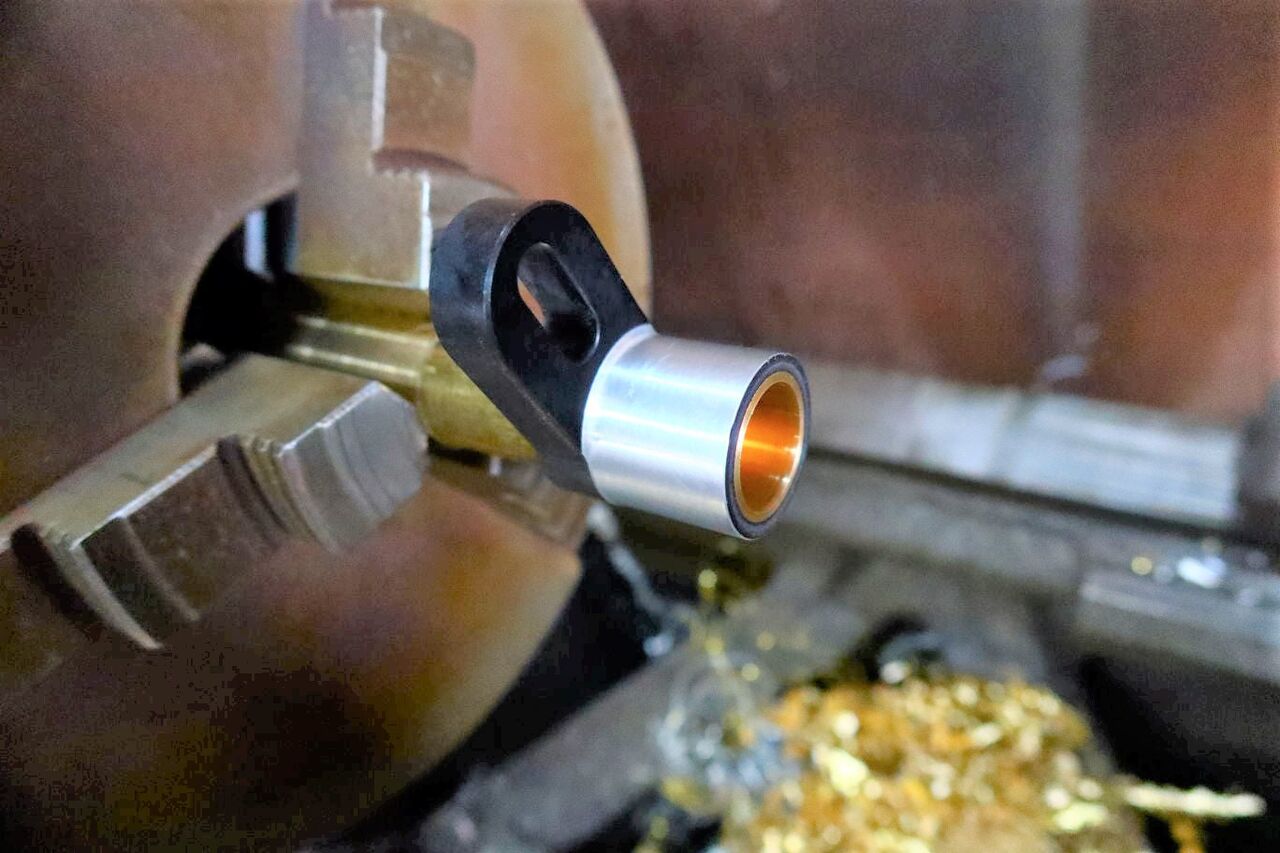

砲金で外径削って



261158073_4542605172482831_335701275345173291_n
261117314_4542605175816164_6638312638489310127_n
261216474_4542605349149480_1748702446033492164_n
ステー圧入



245153388_4387490494660967_6166849758581352750_n
245160434_4387490654660951_6508950149852700668_n

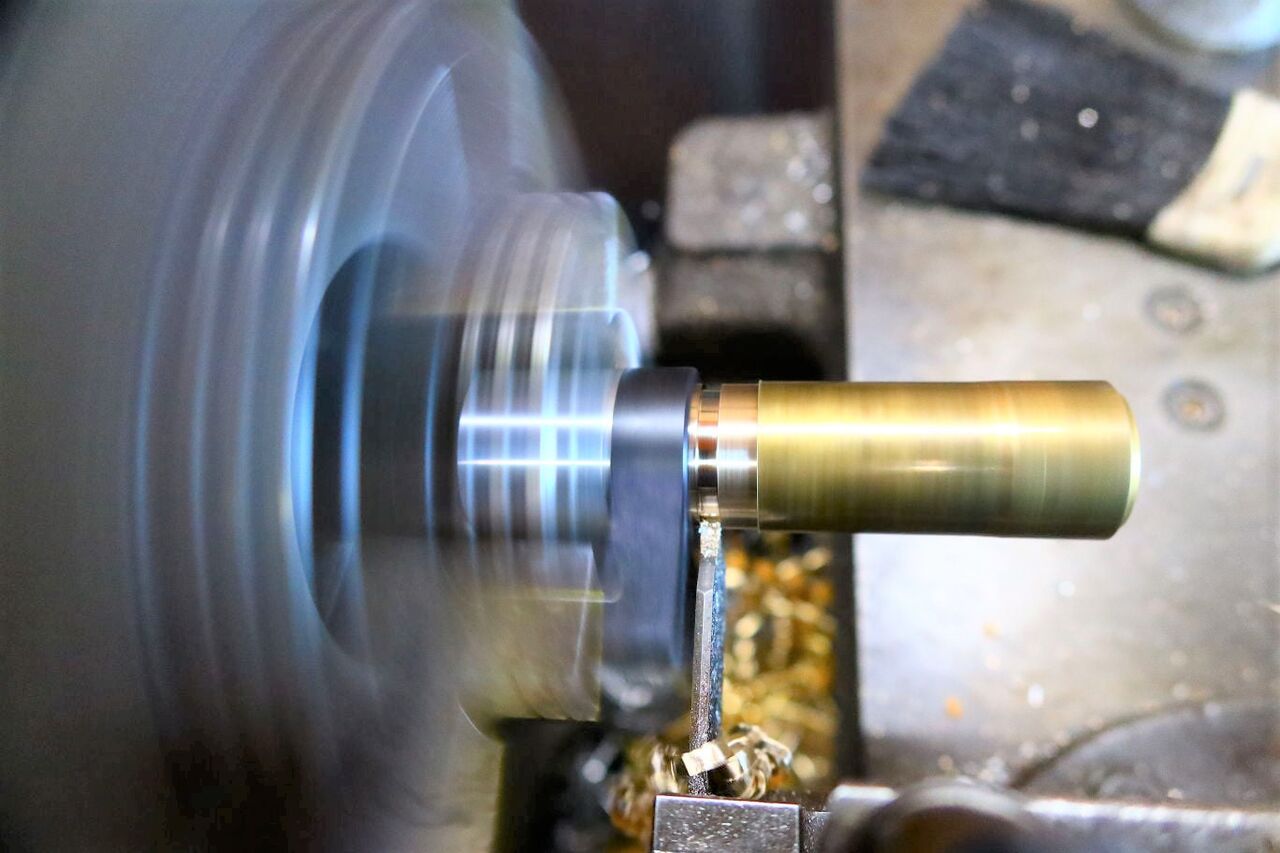

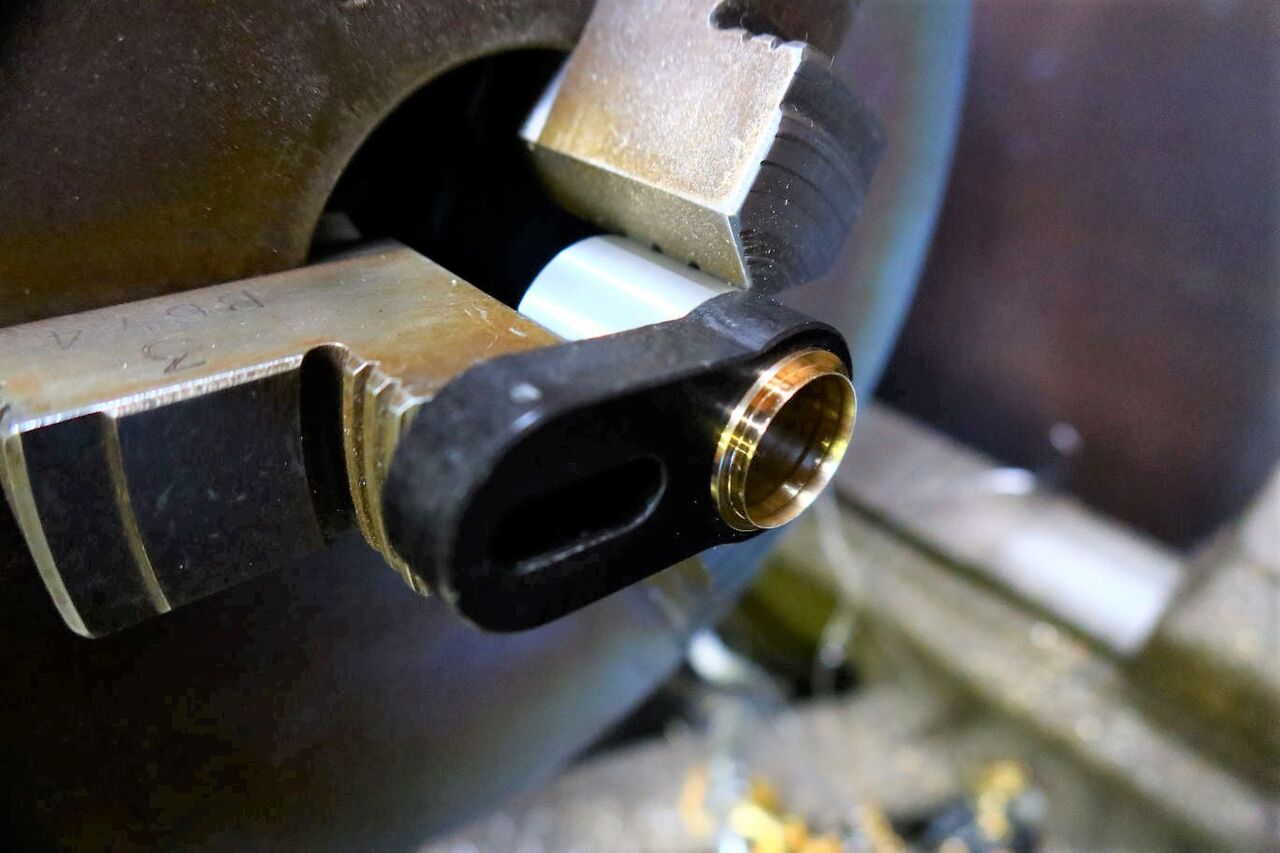

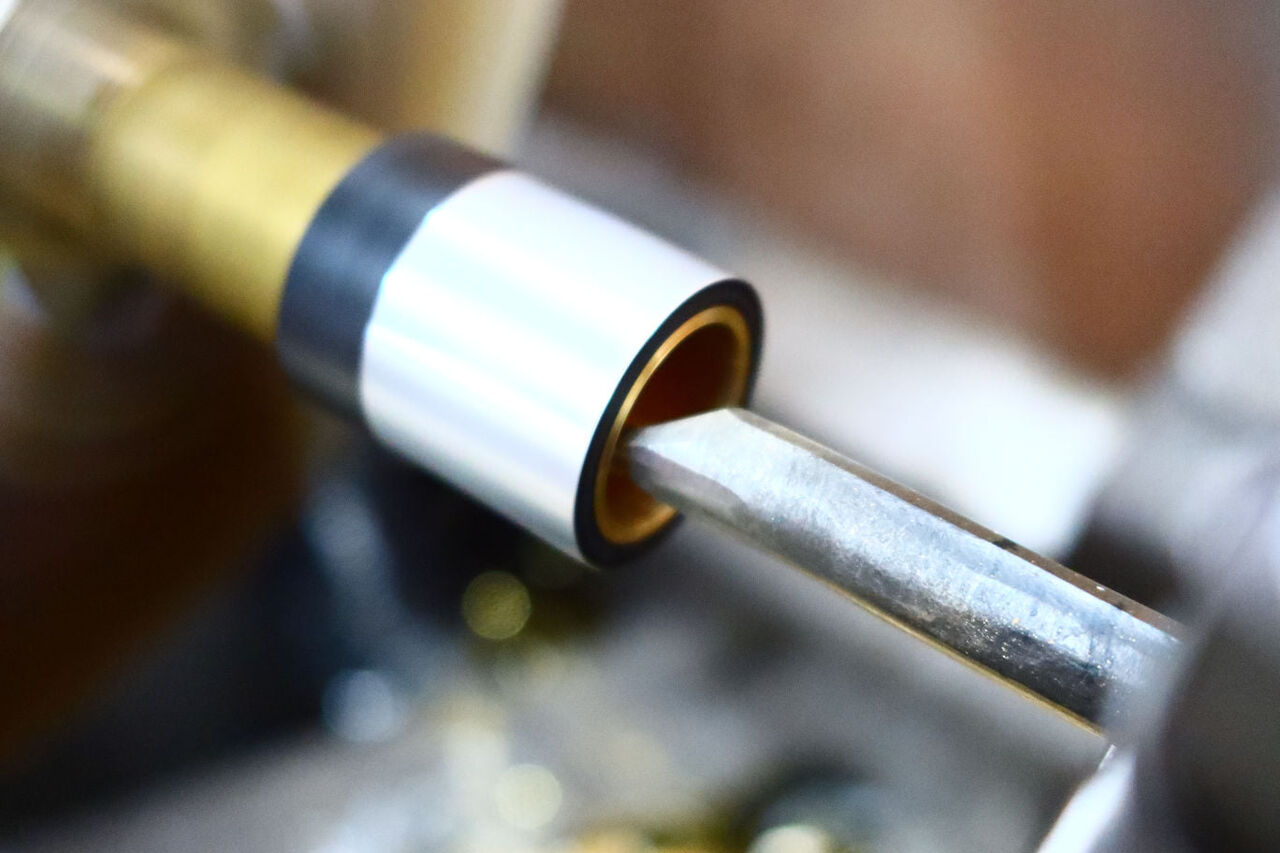

内径削って



244996234_4387490527994297_8777527400892006500_n
本体のチャッキング部を削り



261389404_4542605352482813_4438183071174800669_n
裏にして突っ切り



261715848_4542605345816147_3704421374888340932_n
完成



IMG_6436

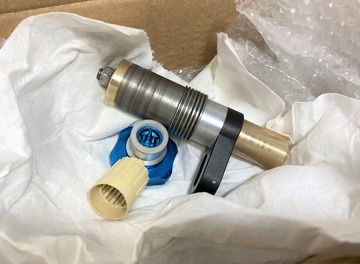

でもって本日到着。なんという早業!



IMG_6437
あら?スライダーが全く違う姿形で戻ってきた。

まさかのコンプレッサーシステムまで作ったのか?

明日につづく、








EXTREME FLIGHT Edge 540T(その2)【橋輪Blog】

EXTREME FLIGHT Edge 540T(その2)

IMG_5945

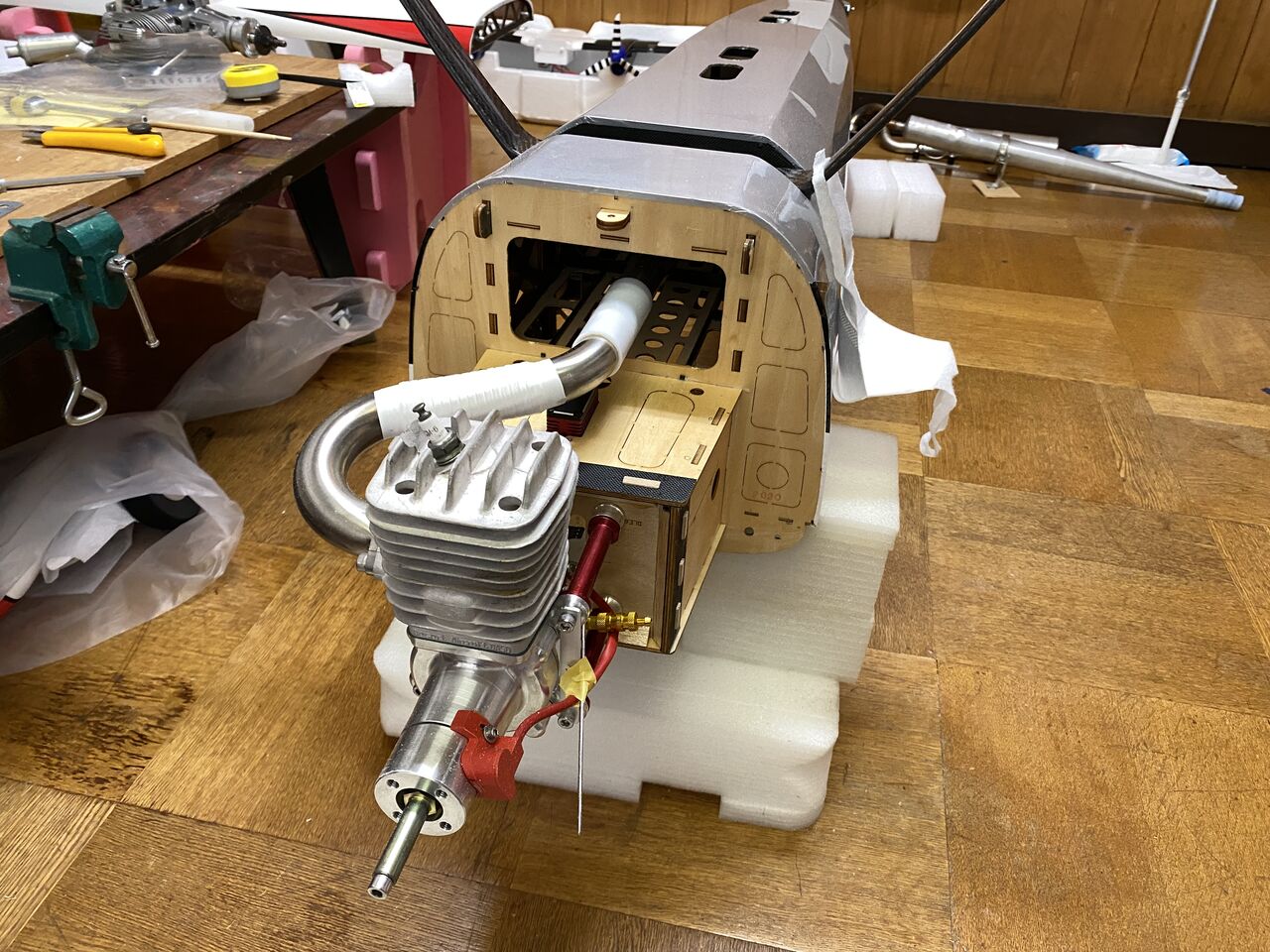

今夜も社長室より。イメチェンパイロットを搭乗させたところから今回は、エンジン搭載とチューンドパイプ、カウリング加工まで。50cc クラスとは思えないデカさは、機体の下にある老眼鏡と比較してね。

IMG_6423
搭載エンジンは、2ストローク50cc の DA-50。



IMG_6426

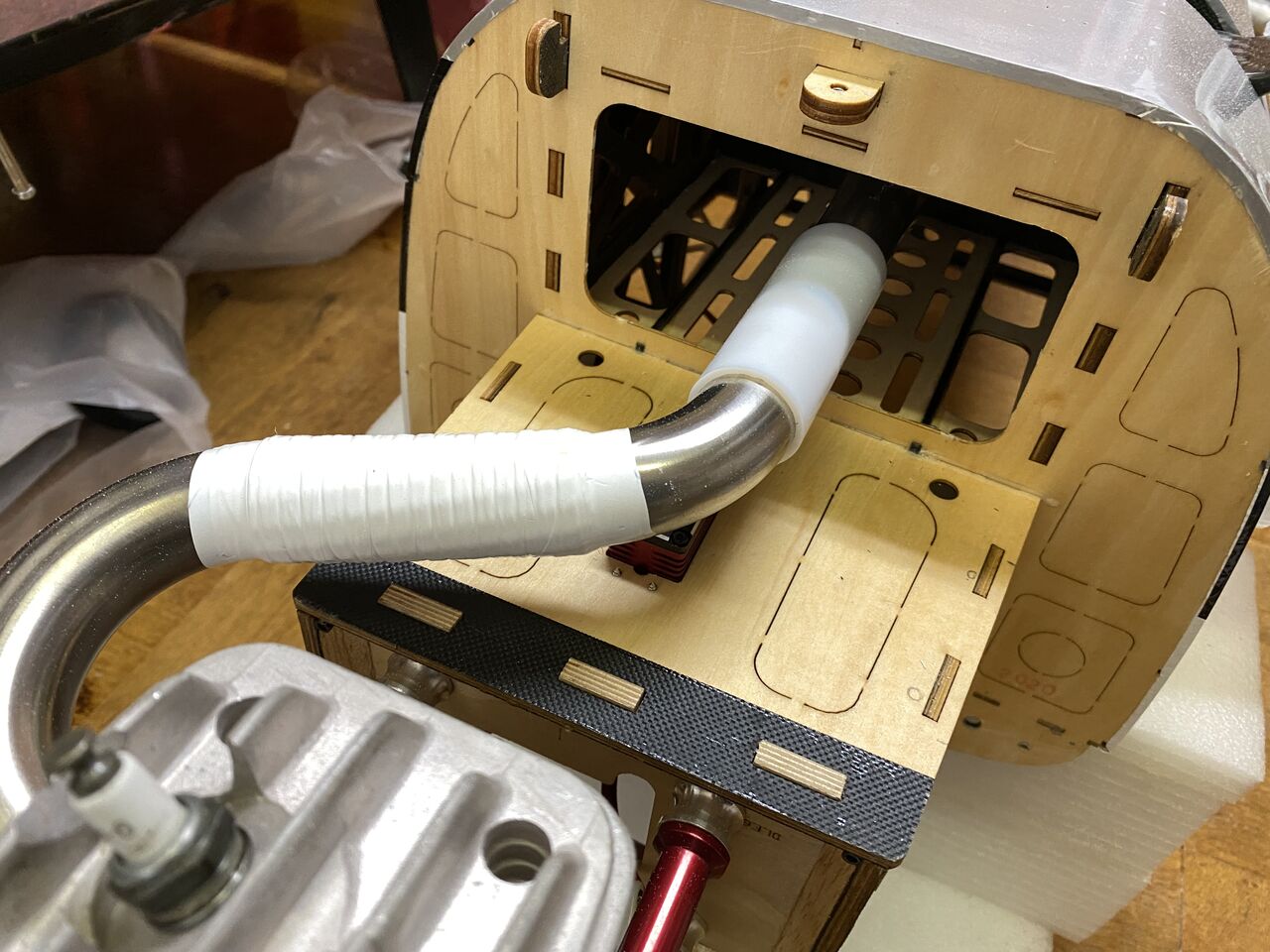

そしてヘッダーパイプの行く先は、



IMG_6427

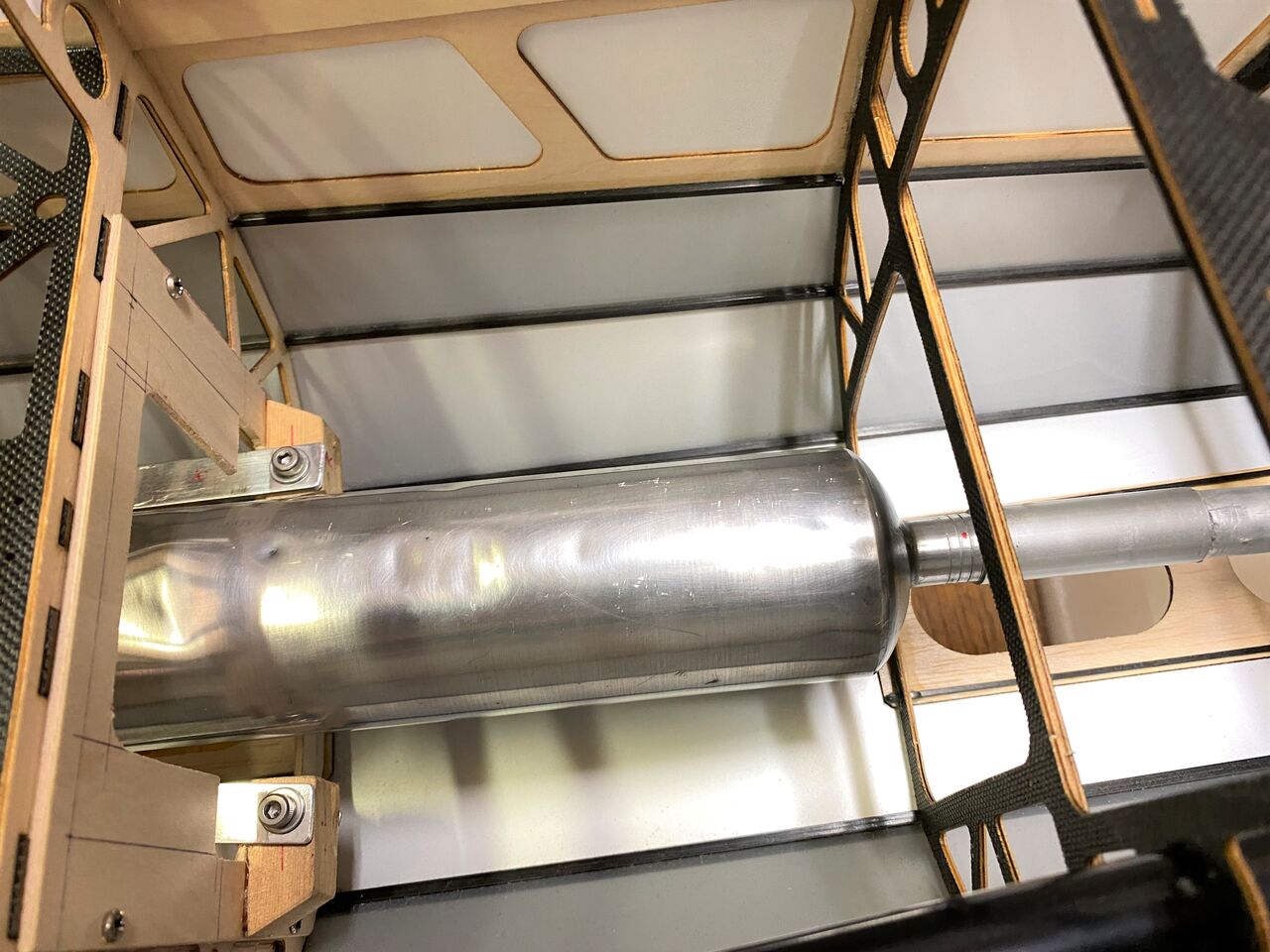

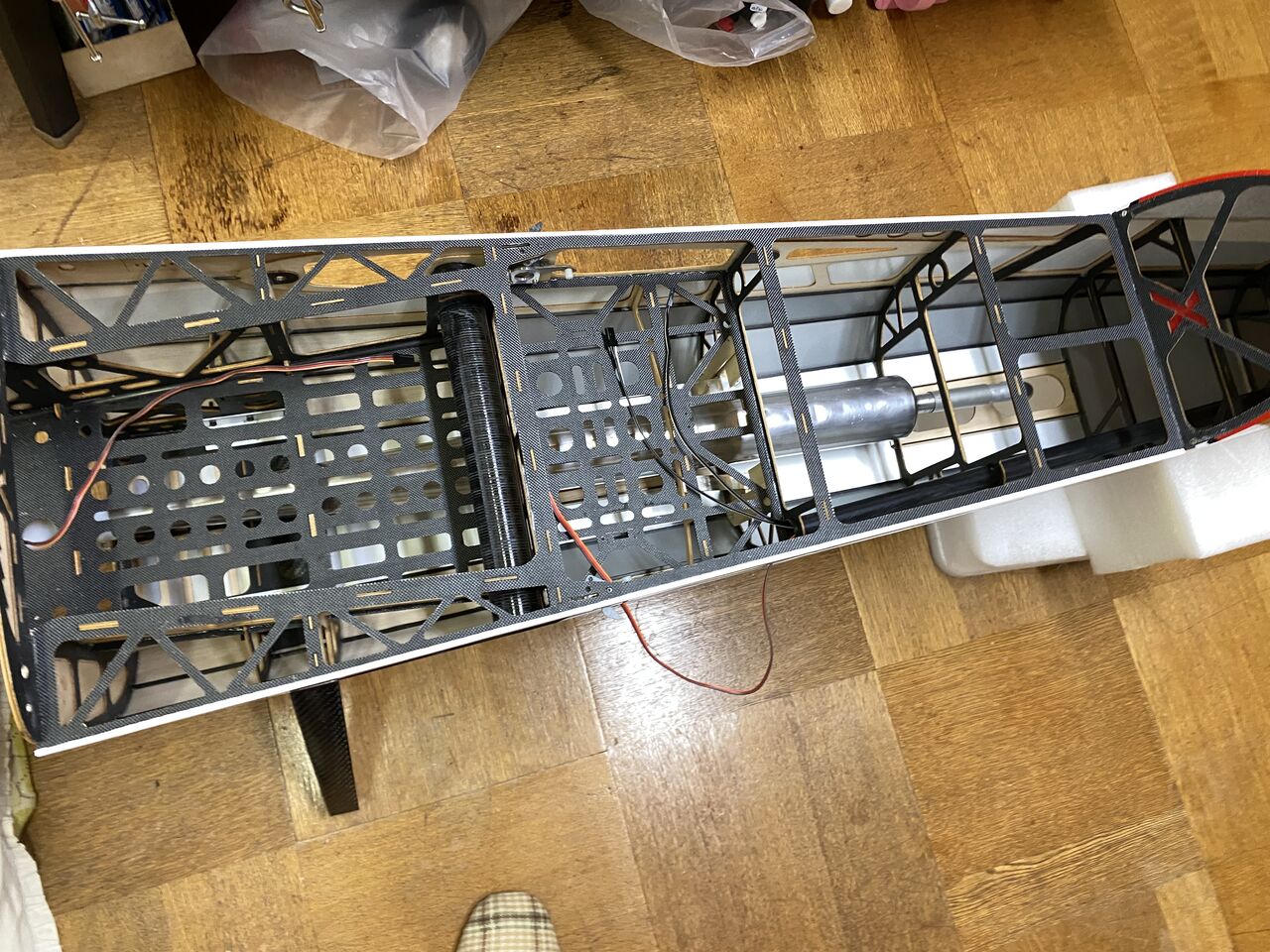

モーターサイクルのチャンバーマフラーよろしく長ーい長ーいチューンドパイプであります。今回は、エンジンを最大限に回すための努力をしております。


IMG_6428
マフラーブラケットを製作。



IMG_6424

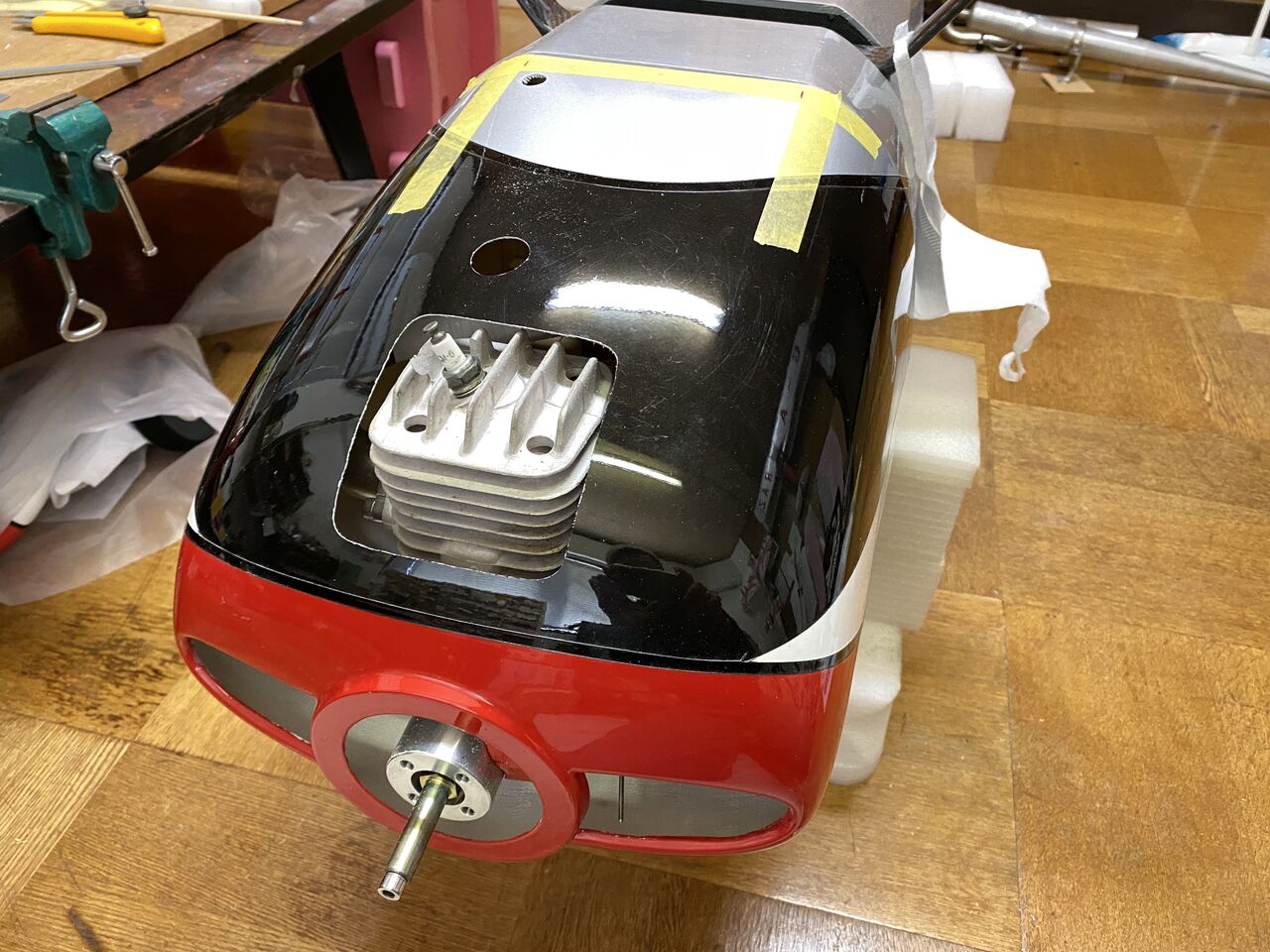

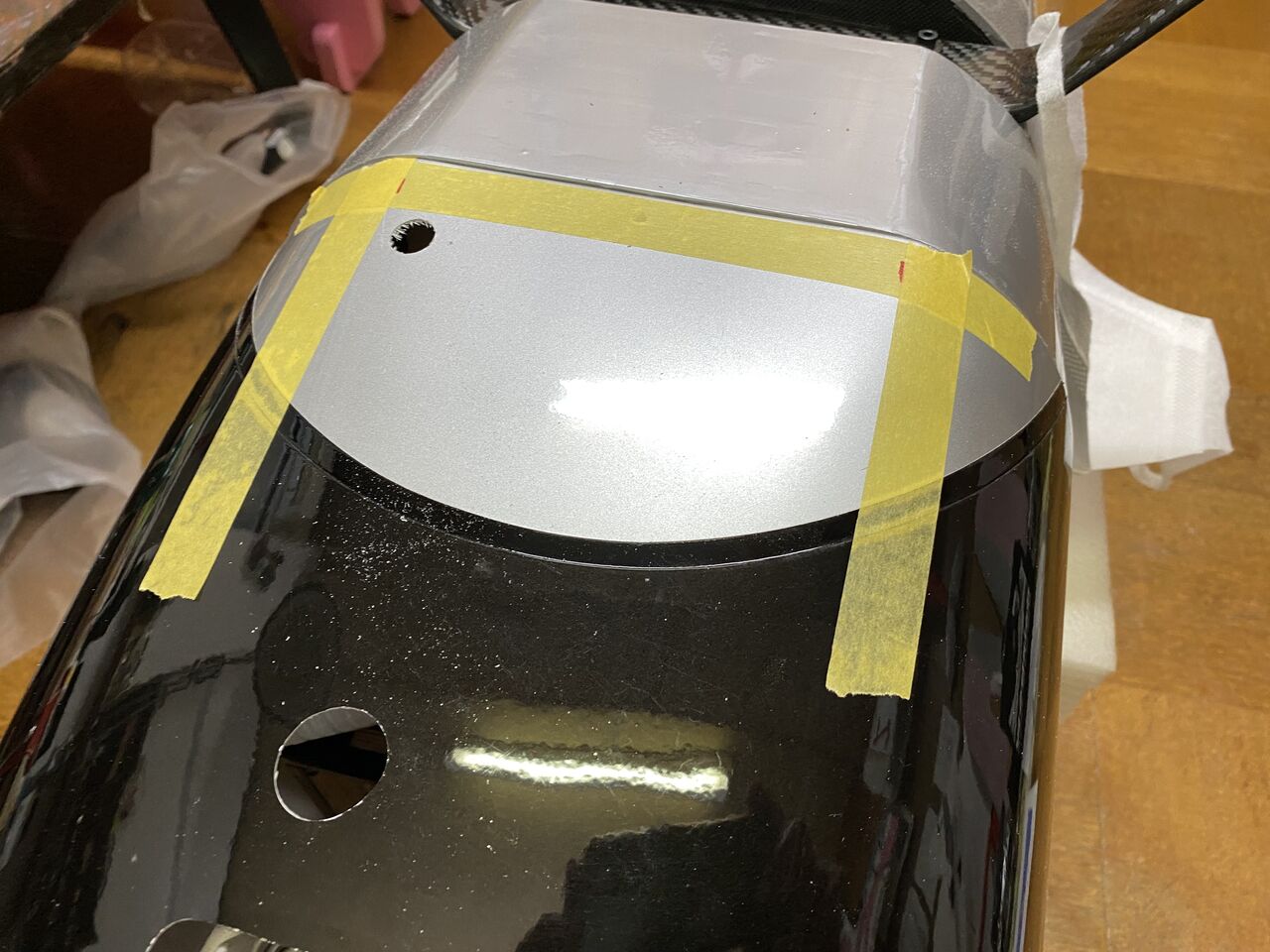

そしてカウリングは、シリンダーヘッドが出る部分をカット。
