2020年11月

FOKKER D 出撃出来ず!【橋輪Blog】

FOKKER D 出撃出来ず!

IMG_3444

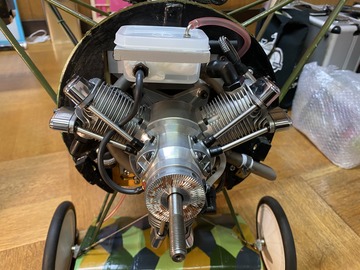

ある日からフォッカーのエンジンが全く始動しなくなった。3気筒60cc の SAITO FG60 R3 は、元々スターターでの始動が前提だがハンドフィリップでも何とか掛かっていた。やっぱスターターが必要かと取り寄せてみた。ところが先週の火曜日、バッテリーが上がるほど回してみたがうんともすんとも言わなかった。

IMG_3456

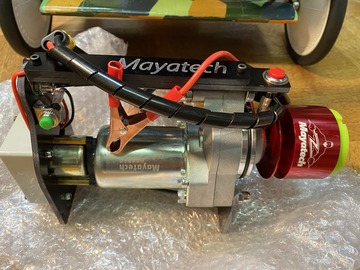

これが取り寄せたスターター。



IMG_3457
80cc まで対応するギヤダウンタイプ。



IMG_3454

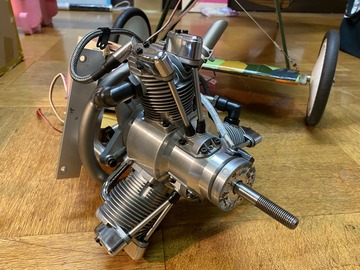

エンジンを下ろして総点検する。



IMG_3455

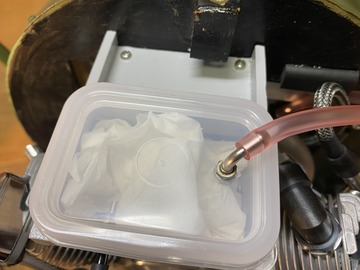

最近こしらえたオイルキャッチタンク。



IMG_3451

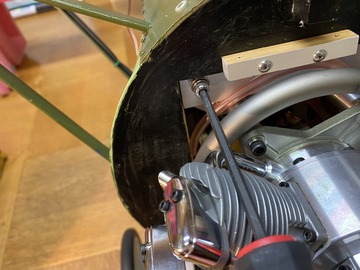

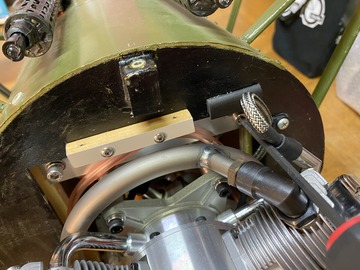

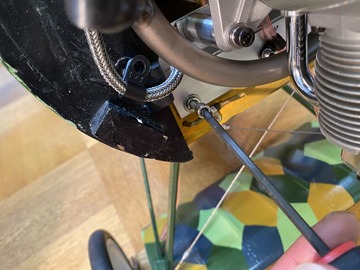

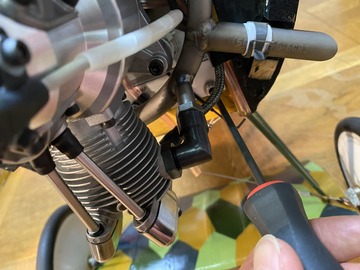

見ててね。このボルトを外して、


IMG_3452
IMG_3450
IMG_3453

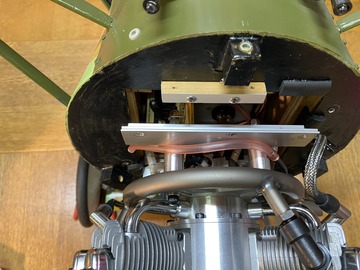

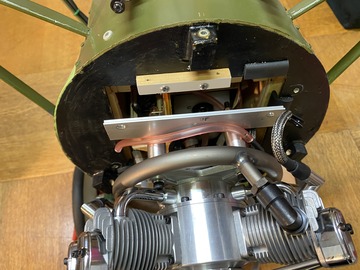

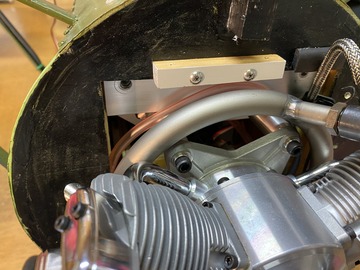

全部で4本のボルトを外すと、



IMG_3449
IMG_3448
IMG_3447
IMG_3446
IMG_3445

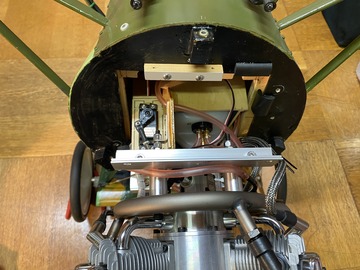

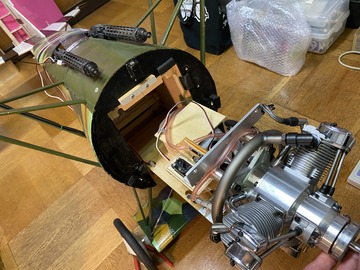

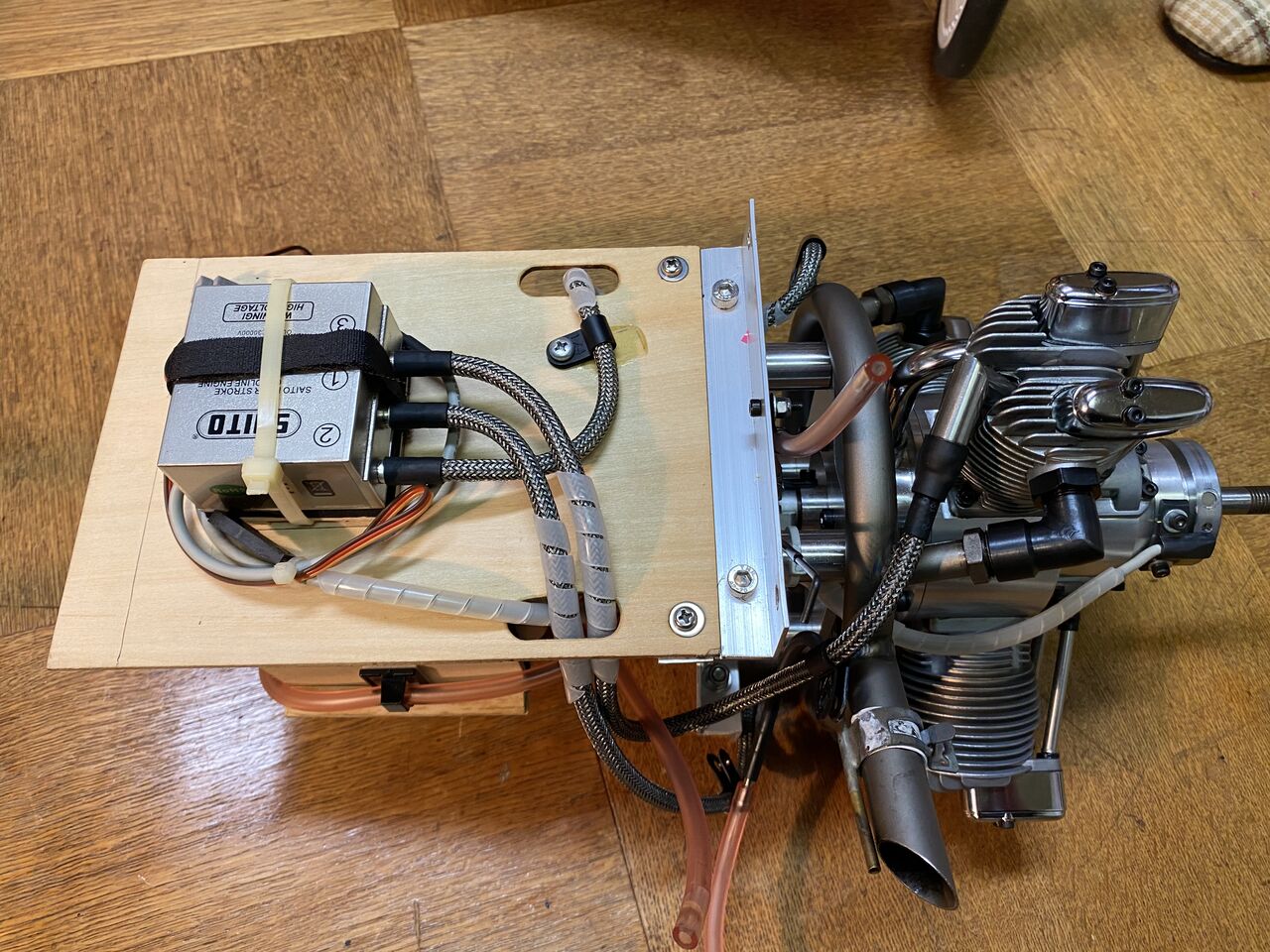

エンジン関連のパーツをコンポーネントしたユニットエンジンがごっそり出てくるよう工作したんです。(これ作るの大変だった)


IMG_3439
胴体内には殆どアクセスできないための策であります。



IMG_3440
プラグコードはつけっぱなし。



IMG_3441

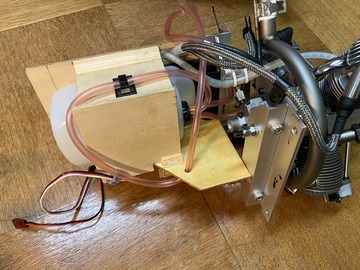

上側に燃料タンク。



IMG_3442
下にはイグニッションユニット。



IMG_3443

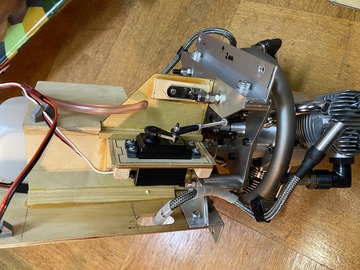

こちらは、キャブレターコントロールサーボ。エンジンの圧縮、燃料タンク内配管、スパークプラグの点火まで全て点検したが異常が無い。



IMG_3458

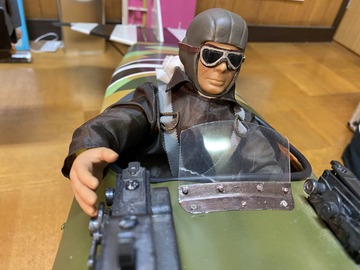

パイロットを乗せる前にイグニッションユニットとサーボの配線を本体とつなぐが、その時ひとつ気付いた。そういえば機銃サウンドシステムを搭載する際一度エンジンを下ろしたな。考えてみるとあれから掛からなくなった。もしかして?


IMG_3462

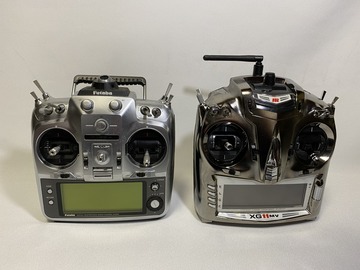

左が FUTABA の送信機で右が JR。最近 JR に浮気しているのでこんなミスがあったかもしれない。



IMG_3463

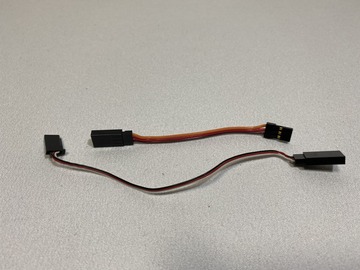

上が JR の配線コードで下が FUTABA。それぞれ JR、FUTABA 同士であれば間違った接続は出来ないようになってる。


IMG_3464
IMG_3465
ところが FUTABA のメスと JR のオスでは、反対にも刺さってしまうのです。てことはイグニッションスイッチを操作しても常に OFF でプラグに点火してない状態。これじゃー掛かるわけない。

こんなボンミスだったかもしれない。配線外すときに確認してなかったから確率は1/2だけどね。


IMG_3461

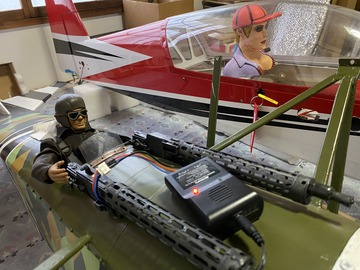

明日に備えて充電中!



”オッサン”のガレージセール tern Verge X11【橋輪Blog】

”オッサン”のガレージセール tern Verge X11

IMG_7297

”オッサン”本気出してきましたよ!今度は、tern のフラッグシップモデル Verge X11 であります。これも殆ど乗ってなかったコレクションです。

tern Verge X11

IMG_7298
IMG_7299
IMG_7300
IMG_7301
IMG_7302
IMG_7311
IMG_7312
IMG_7313
IMG_7314
IMG_7317




IMG_7320
TOPEAK のモジュラーケージ 付けてあります。



IMG_7321
X11 は、ペダル付属しませんので wellgo R277 付けてあります。


キズ申告します!

IMG_7306
IMG_7305
タイヤ前後殆ど摩耗有りません。



IMG_3459
シートポストに薄っすらキズあり。



IMG_7323
IMG_7322
IMG_7304

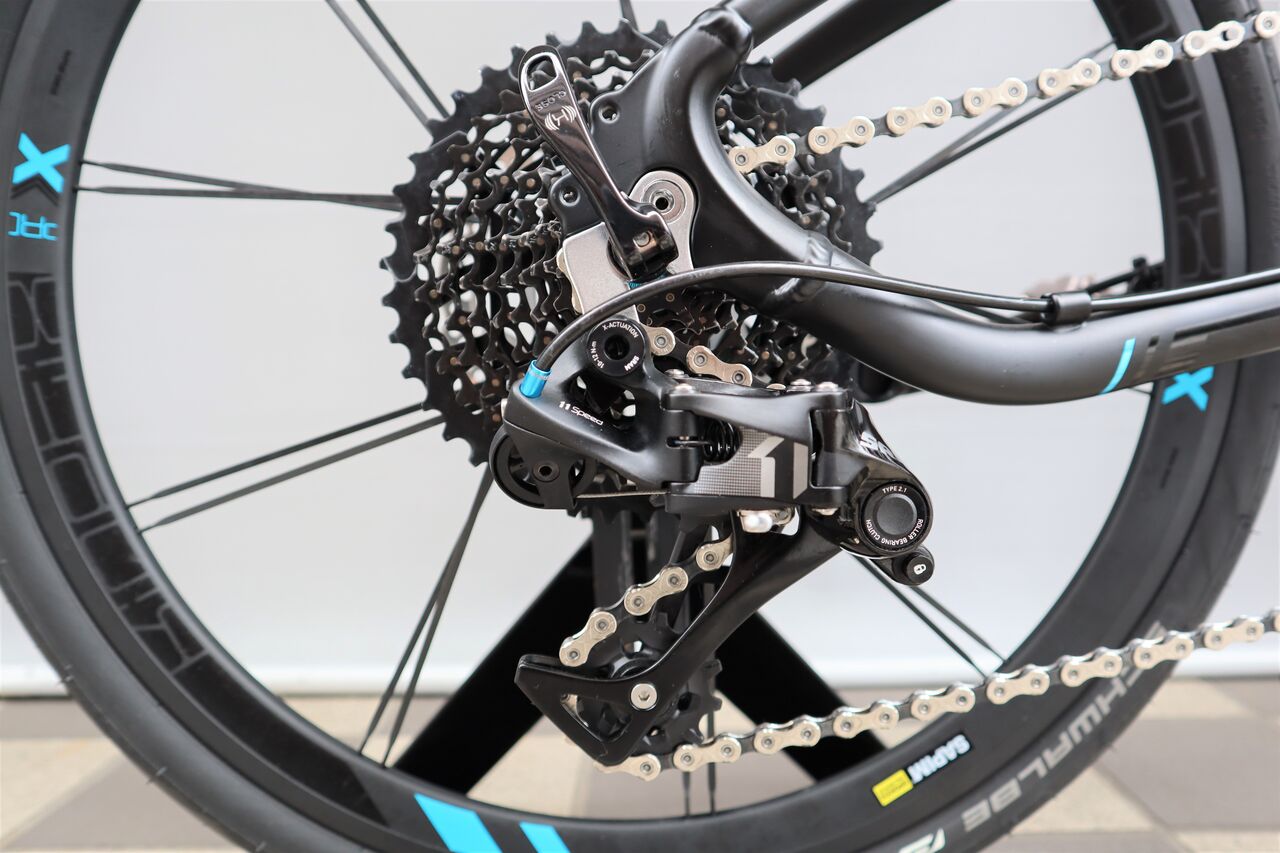

SRAM コンポーネントフルクリーニング済。



IMG_7309

走行少なくとても綺麗です。シートポスト以外目立ったキズは発見できませんでした。まるで新車の様な Verge X11。

現金特価 198.000円でお願いします!
”オッサン”の個人売買なので消費税は掛かりません




”オッサン”のガレージセール準備編【橋輪Blog】

”オッサン”のガレージセール準備編

IMG_3408

tern AMP F1、tern SURGE PRO、DAHON DASH Altena、JK カーボンホイールセット(ここまでは全て完売しました)に続く”オッサン”のガレージセール は、tern Verge X11 であります!先ずは、フルクリーニングから。

tern Verge X11

IMG_3404
チェーン並びにチェーンリングを外します。



IMG_3405
SRAM X1 リヤディレーラーのプーリーを外します。ここでバラバラと外してはいけません。



IMG_3406
ガイドプーリー(G)テンションプーリー(T)を付いてた向きのまま置きすかさず1ショット撮っておきましょう。取付ボルトのロックタイトの色が違いますね。長さも T の方が長いです。


IMG_3407
ドロドロのプーリーは、G、T 、⇒(進行方向)の刻印が見えませんので G にはナベネジ T にはキャップボルトを付けておきます。(シールドベアリングへの洗油の侵入を防ぐため両サイドのワッシャーを密着させておく意味もあり)

IMG_3409
チェーンは、容器に浸し一晩漬けておく。



IMG_3410
その間にフレームをクリーニング。



IMG_3412
奇麗になりました。



IMG_3414
洗浄したプーリーを見てみると G、T、⇒ いずれの刻印もありません。ですがワイドの刃先に方向性がありそうです。


IMG_3406
洗浄前の画像で確認。



IMG_3421
G プーリーは、ワイドの刃先が右向きで、



IMG_3427
T は、左向きです。ほら写真撮っておいて良かったでしょ。



IMG_3422
これは不意を突かれた!側面に付くワッシャーも形が違うぞ!



IMG_3423
G は、ケージに突起があるから穴の大きいフラットだな。


IMG_3425
そして突起がベアリングインナーレースに入る。



IMG_3426
フランジの付く方は、ボルト頭側だな。



IMG_3429
対して T は、ケージがフラットなので左右同じフランジ付き。なのでその分ボルトが長いのか。



IMG_3415
プーリー自体は、G も T も同じものでした。だがここにギミックが。そういえば「ワイドの刃先」って何?


IMG_3416
プーリーもチェーンリングと同じナローワイドになってるんですよ。



IMG_3417
ワイドの刃先がアウターリンクに刺さり、


IMG_3418
噛み合います。



IMG_3419
こでをナローに合わせてしまうと、



IMG_3420
全然噛み合いませんよ。



IMG_3430
ダストの侵入を防ぐためにベアリングには薄くグリスを塗布します。



IMG_3431
ボルトを締めてガタなく回っていれば間違いなし。



IMG_3432
このプーリーは気を使いました。



IMG_3433
チェーンリングボルトにもグリスを塗布。



IMG_3434
IMG_3435

これでクリーニングは完璧!

明日につづく、


MOULTON APB リヤキャリア取り付け(その2)【橋輪Blog】

MOULTON APB リヤキャリア取り付け(その2)

IMG_3394

つばを削り落とすことでシートポスト上を自在に動けるシートポストクランプが出来た。上下にスライドするためキャリアとフレームの平行度も出せる優れもの。

IMG_3395
下側は、帳尻合わせのカラーと M8 × 80mm ステンキャップボルトで固定。



IMG_3396
上側取り付けもカラーを入れ友締めすることで合成感がアップ。



IMG_3397
延長ステーは、ホームセンターで調達。



IMG_3398
M6 × 40mm ステンキャップボルトで固定。キャリアを掴んで揺さぶっても全く動かない。



IMG_7285




IMG_7286




IMG_7287




IMG_7288




IMG_7289




IMG_7291




IMG_7292




IMG_7293




IMG_7295




IMG_3400




IMG_7296

セミドロひっくり返しハンドルとの相性も抜群です。快適な旅自転車となりました。

MOULTON APB リヤバック取り付け完了です!



MOULTON APB リヤキャリア取り付け【橋輪Blog】

MOULTON APB リヤキャリア取り付け

IMG_3393

MOULTON APB のお客さんが来店。「ポーターコラボのリヤバックが付けたいんですけど」「在庫ありますよ〜!」来たー!ちょっとお高いですが在庫しててよかった。でもお客さんリヤキャリアの取り付けが問題ですよ。TSR 専用でその他のフレームは、SST 分割フレームにしか適合しません。でも高額商品なので何とか売りたい。一旦お預かりしても〜宜しいでしょうか。

IMG_1523
PORTER オリジナル TSR 専用リヤバック 46.000円(税別)
サイズ:H74×W26×L45cm。


IMG_1521
MOULTON TSR リヤキャリア 14.400円(税別)



DSC_6616
SST 装着例。シートチューブ前側ダボ用パイプとシートクランプで固定する。



IMG_3395
だが APB は、ダボ用パイプが後ろ側の高い位置にあるしパイプの幅も狭い。ここは適当なカラーでつじつまを合わせ M8 × 80mm ステンキャップボルトで固定。だが上側のステーは、シートクランプの遥か上後方に行ってしまう。ここで良い物を見つけた。


IMG_3390
GIZA PRODUCTS キャリアダボ付きシートクランプ 1.000円(税別)
28.6 / 31.8 / 24.9mm  37g


IMG_3391
シートクランプなので当然つばがある。ご存じ 28.6 / 31.8 / 24.9mm の数字はシートチューブ外径の値だ。ここで偶然が! APB のシートポスト外径をノギスで測ってみるとなんと31.71mm であった。これは、31.8mm が使えるぞ!


IMG_3392
つばをリューターで落とせばどの高さでも直接シートポストを掴める。



IMG_3394

どうよこれ、スライド自在!

明日につづく、
