RECON 11s トップ 9T の歯飛びの原因に迫る(その5)【橋輪Blog】

RIDEA のビックプーリー RD5-E60FC-C 調整編

IMG_2376

シフトアップ時に全く同期しなくなってしまった RIDEA ビックプーリー。そんなもんが市場に出回るわけがない。これからじわりじわりと煮詰めていきます。何が何でもこんなにひどい訳が無い。先ずは、基本的にディレーラーハンガーの曲がりを疑ってみる。

IMG_2387
やはり内側に曲がっていました。リヤディレーラーにヒットしたキズあり。



IMG_2381
かなり改善されましたが、まだまだダメシフトです。次に疑うのが変速性能を左右するカセットギヤとガイドプーリーの距離です。


IMG_2382

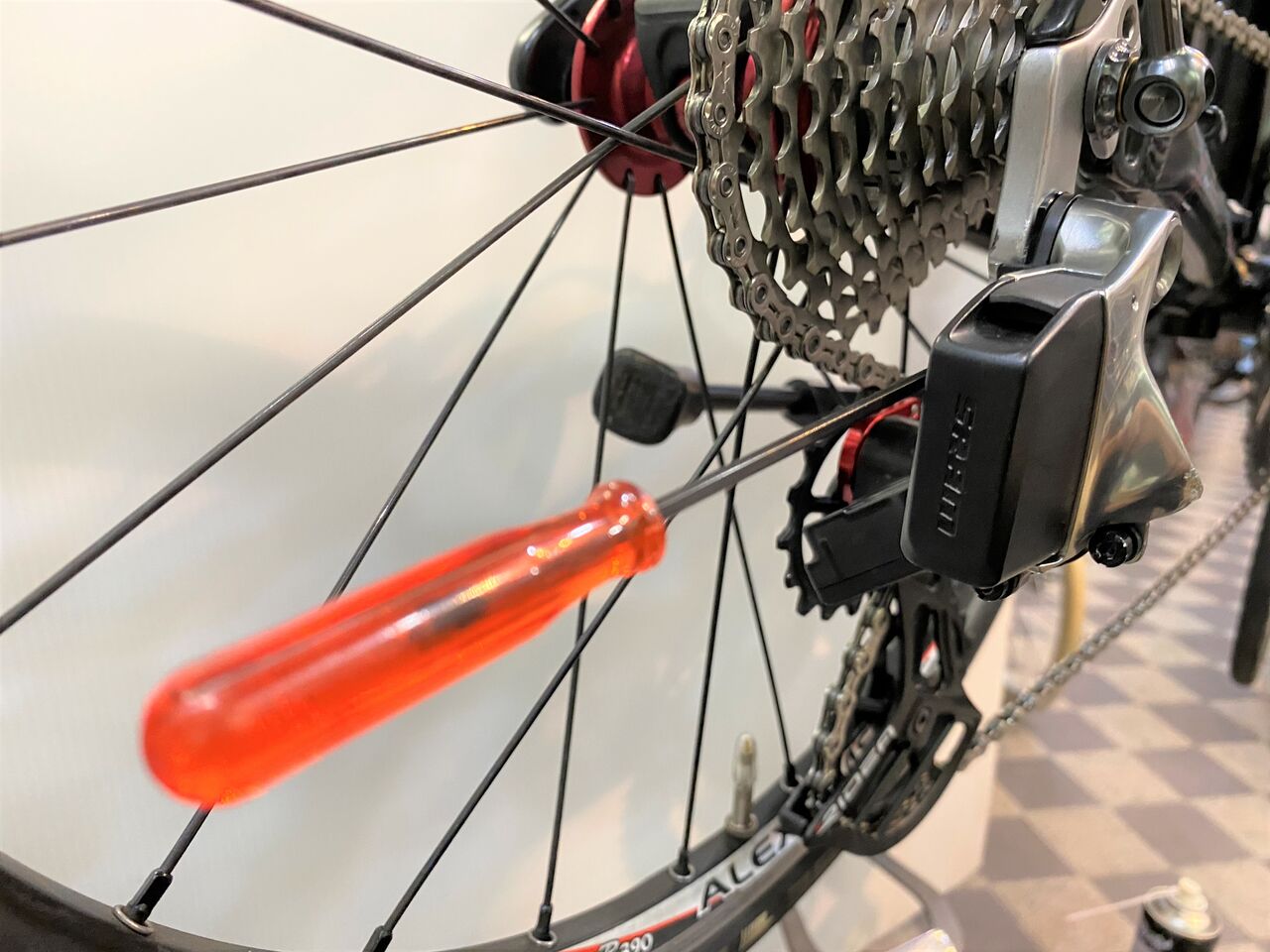

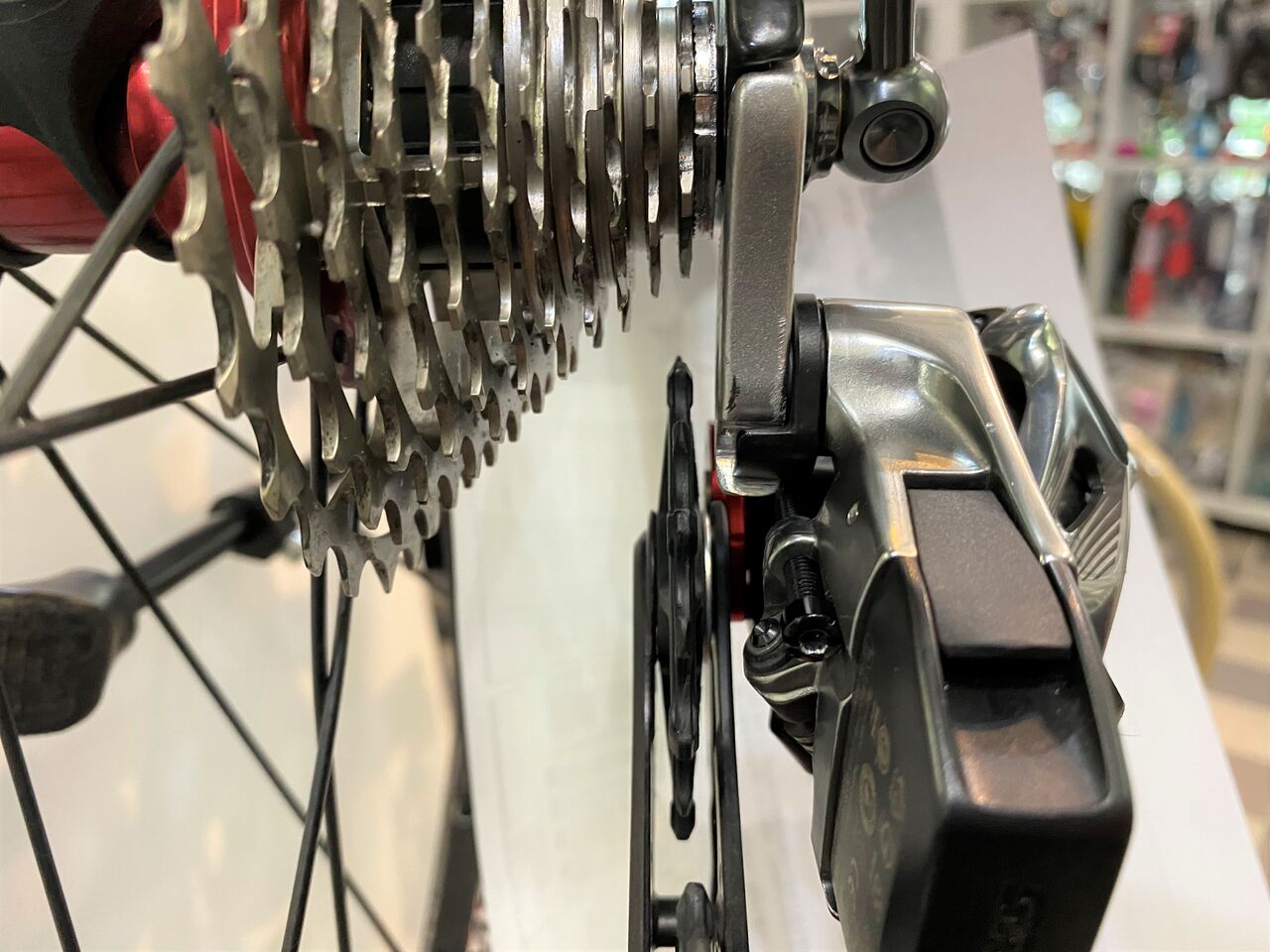

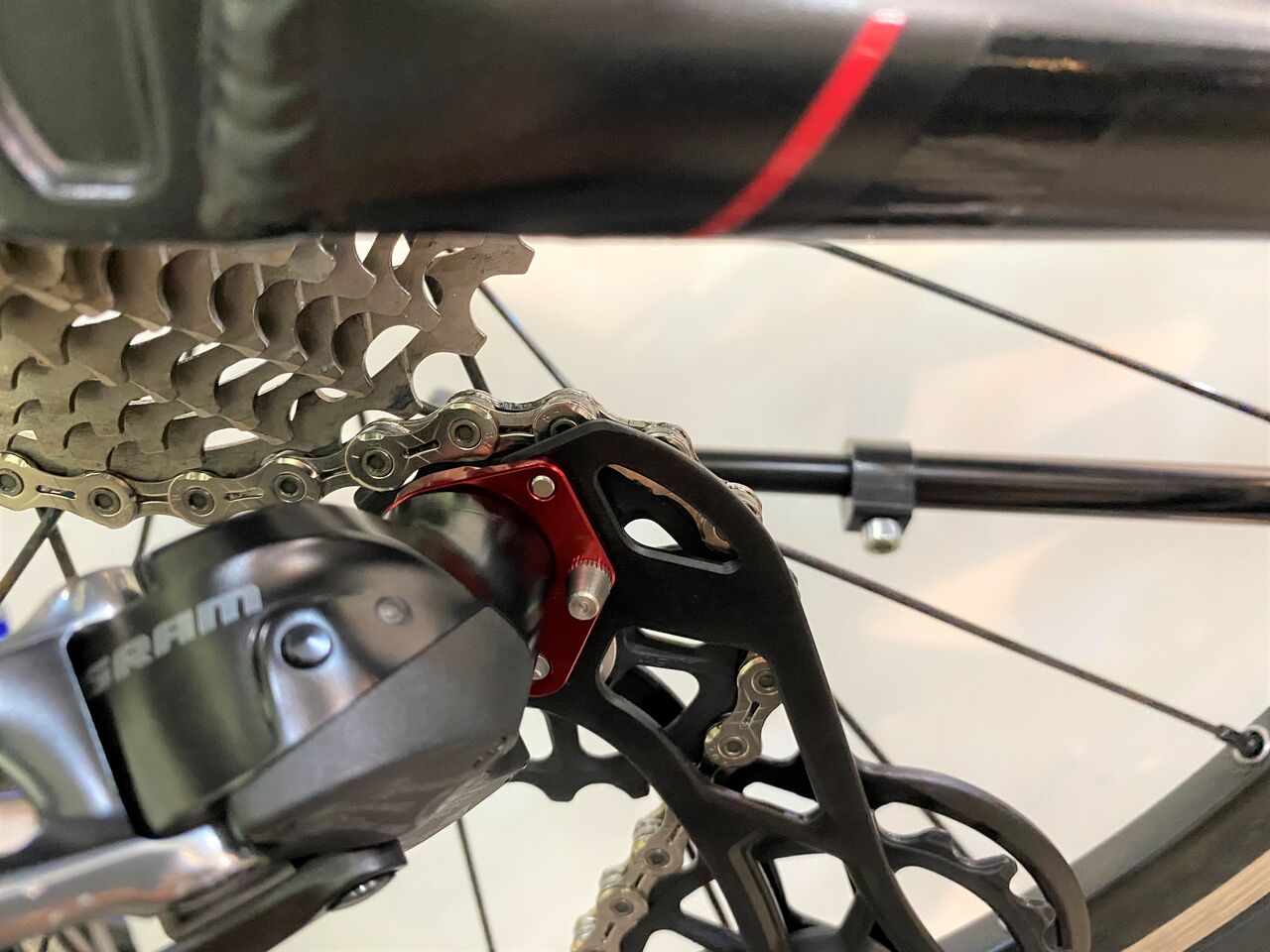

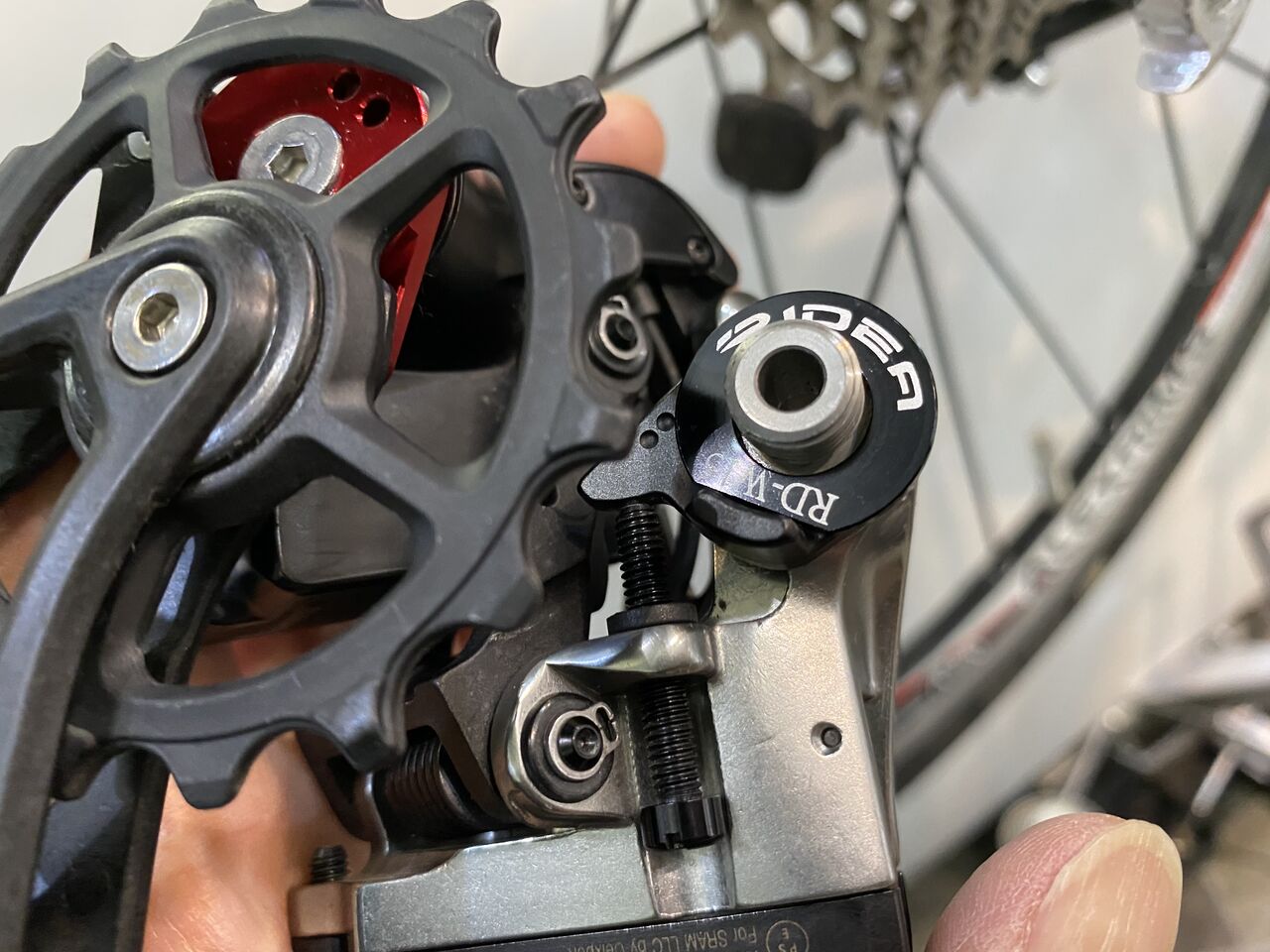

B テンションボルトを緩めていきガイドプーリーとロースプロケットをどんどん近づけて行きます。SRAM ですと6〜8mm となっていますが、接触してチェーン詰まりが起きるギリギリまで緩めます。


IMG_2383
この辺が限界か。



IMG_2384
これでシフトアップもすこぶる快適になった。しかしこのビックプーリークランクを回す手が軽い。チェーンが駆動する抵抗が半分以下に感じる。マジで!



IMG_2385
だがフロントをインナーに落とすと、



IMG_2386
チェーン詰まりが発生。



IMG_2371
ここで B テンションを上げてしまうとまた変速性能が落ちるのでチェーンを1リンク(インナー、アウタープレート1ペアー)カットしてみる。


IMG_2390

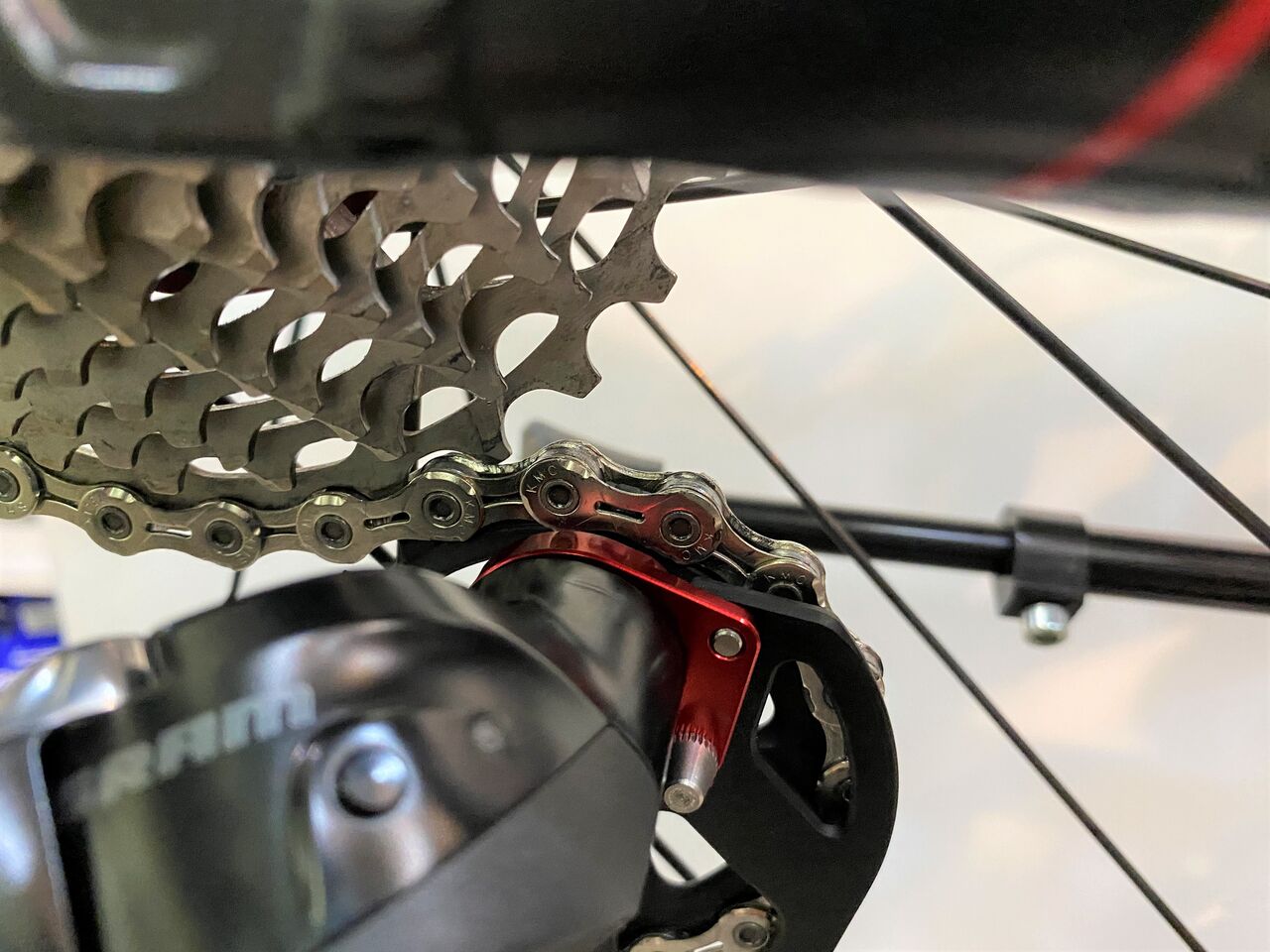

チェーン詰まりがなくなりかなり良い状態。クランキングがすこぶる軽いこの状態で止めておきたいが、SRAM RED リヤディレーラーの嫌な癖を知っているので予想しないバウンドなどでのチェーン落ちを恐れてもう1リンクチェーンをカットしチェーンテンションを上げてみた。

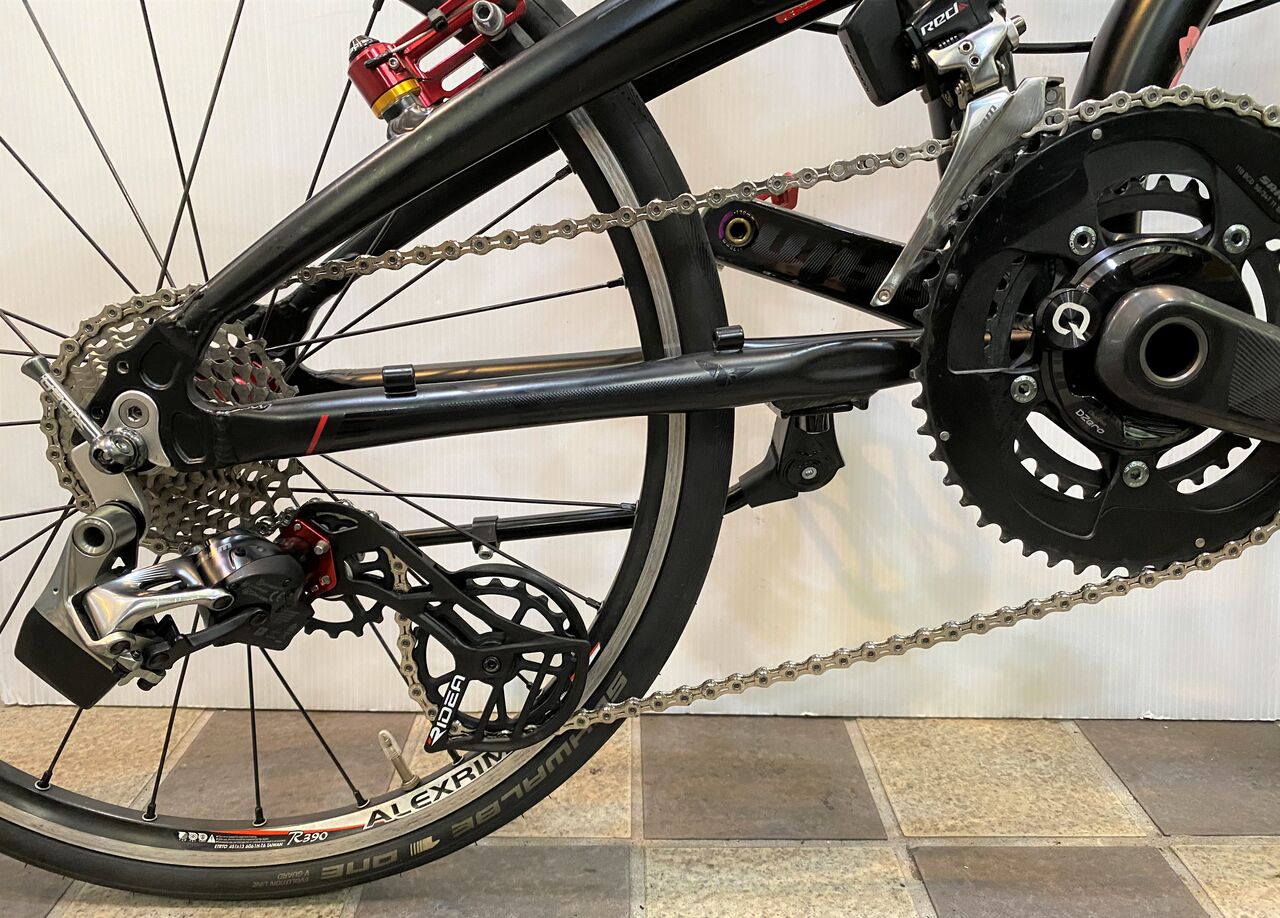

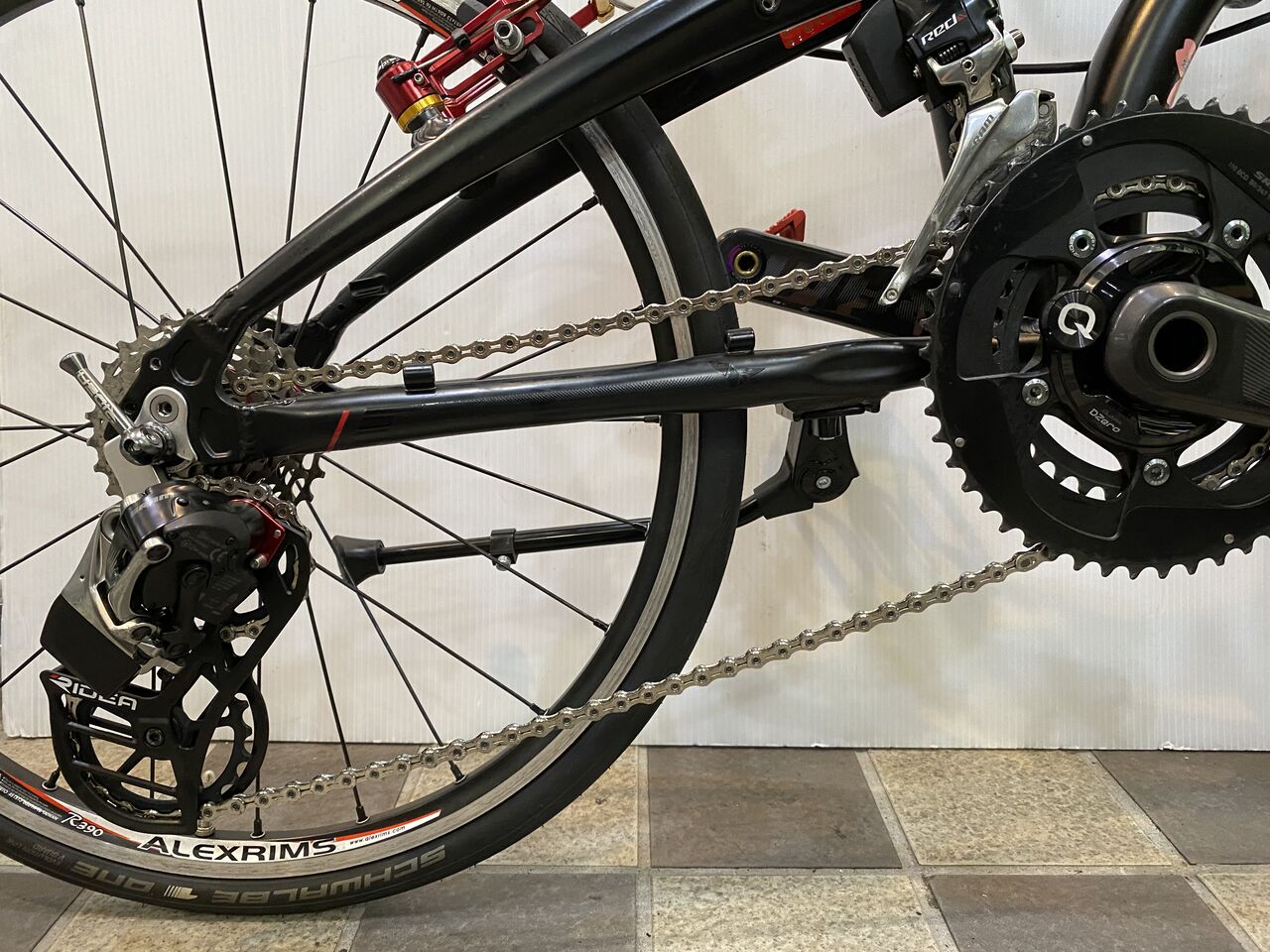

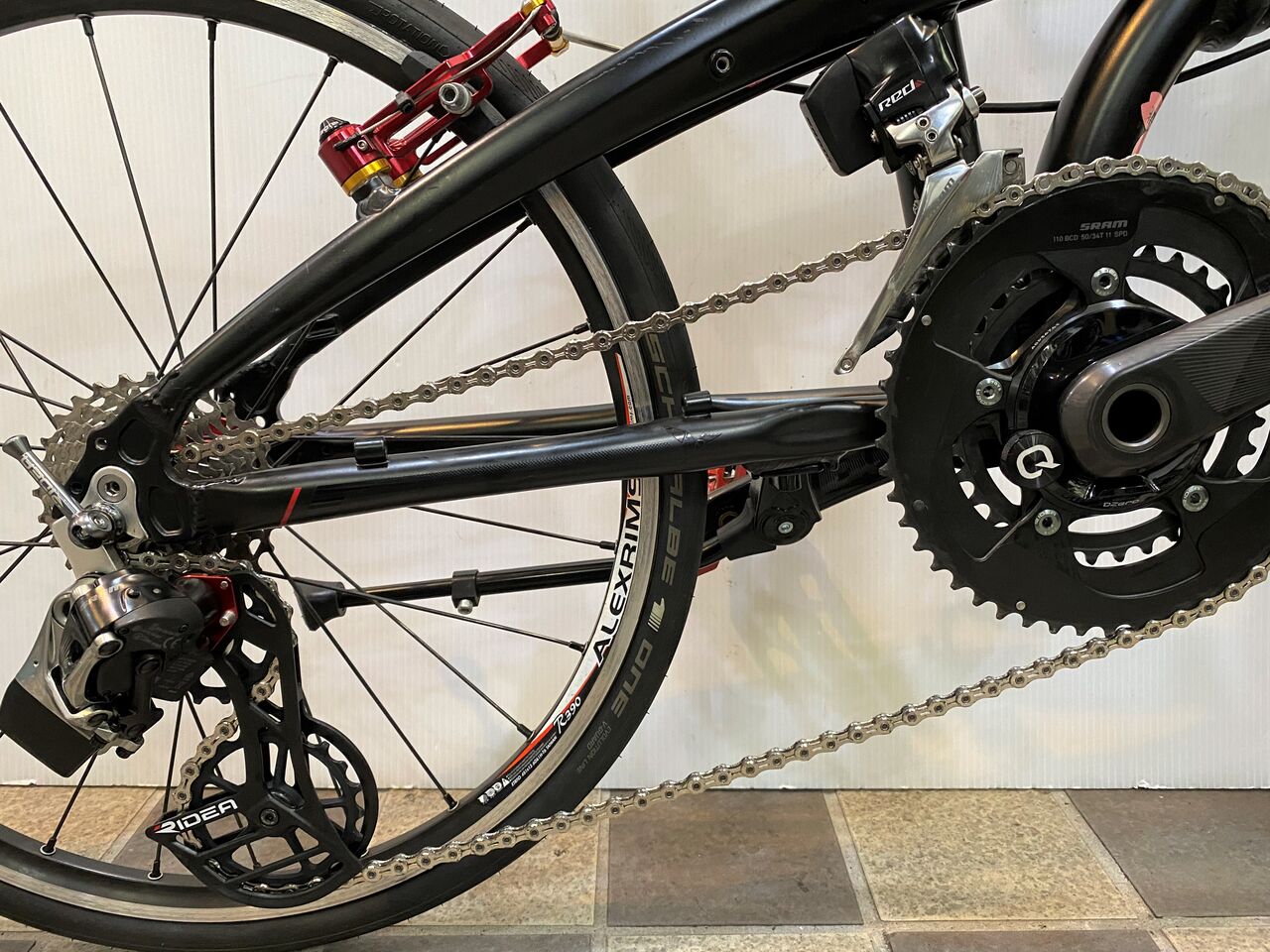

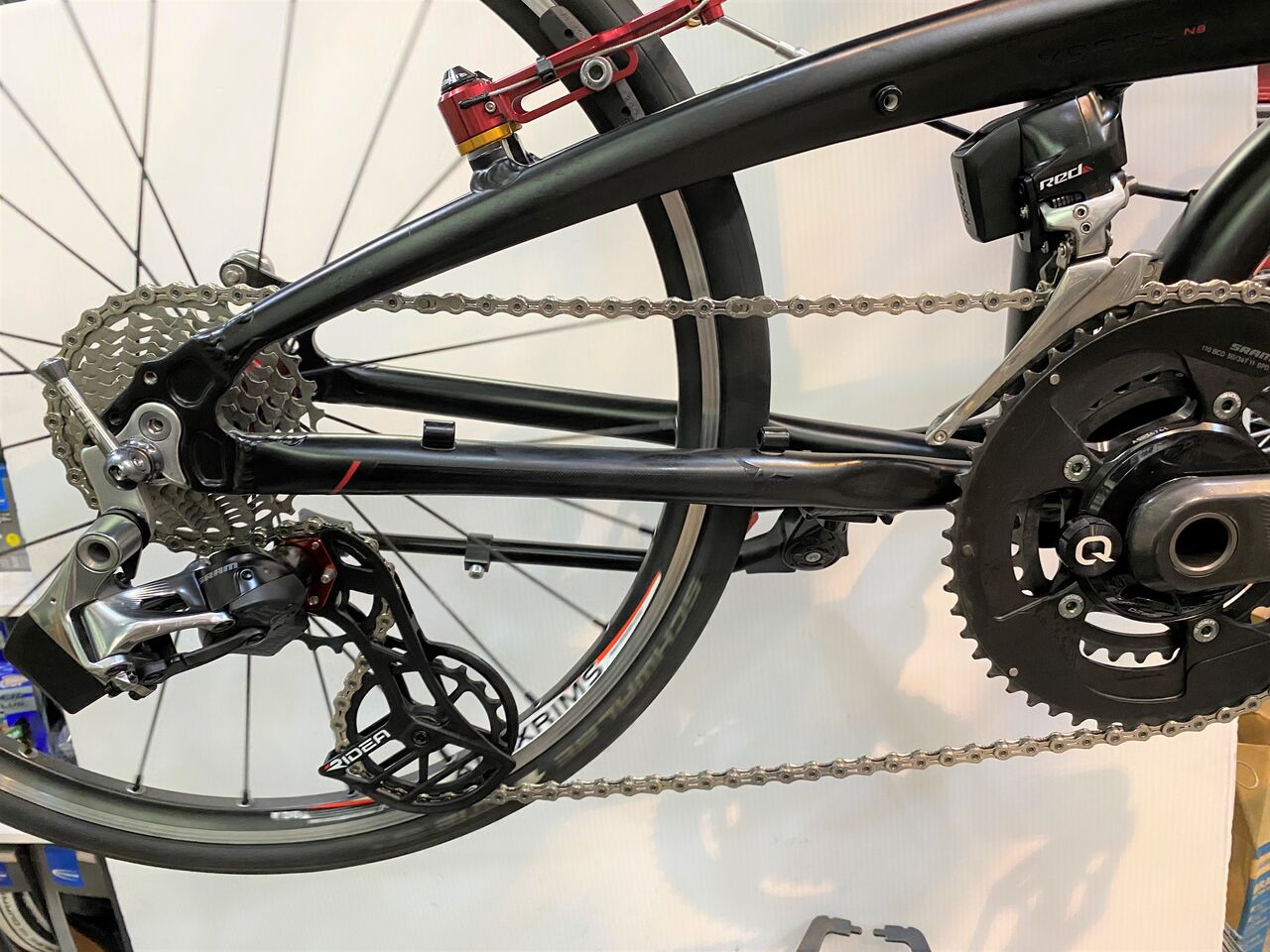

思い切って追加カットした結果、思いもよらない最高のベストセッティングが出た!フロントアウター、リヤロー〜トップ。フロントインナー、リヤロー〜トップ全て使える。結果から出た RIDEA RD5-E60FC-C セッティングデータは、チェーンは、ノーマルから3リンク(インナー、アウターリンク3ペアー)の追加。B テンションは、チェーン詰まりするギリギリまで緩めてスプロケットギヤとガイドプーリの距離を近づけ変速性能を上げる。チェーンテンションの調整は、チェーンのカットで行う。チェーンテンションの強弱による回転抵抗の増減は、結果無かった事も記しておこう。各シフトによる RD の角度を撮影しておいた。

IMG_2393

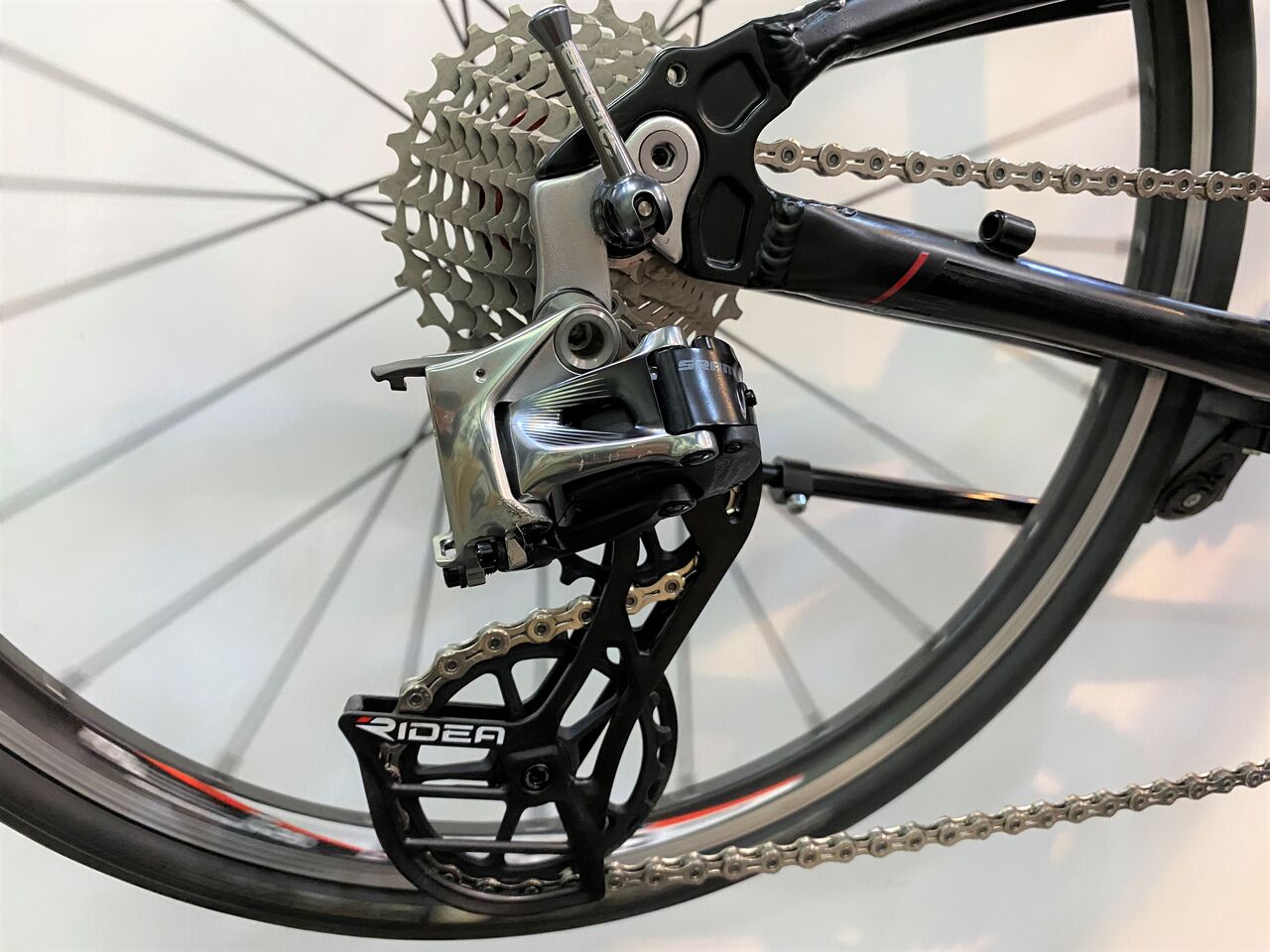

アウタートップ

IMG_2394
アウターロー

IMG_2395
インナーロー

IMG_2396
インナートップ



IMG_2402

S さん本日引き渡しとなりました。RIDEA ビックプーリー取り付け費用は、およそ70.000円。ありがとうございました。






RECON 11s トップ 9T の歯飛びの原因に迫る(その4)【橋輪Blog】

RIDEA のビックプーリー RD5-E60FC-C 取付編

IMG_2351

さて早速取り付けてみましょう。ネットの評判などを見ると C38(13-18T)から E60(16-20T)で格段に良くなったという情報もあります。その反面インナートップ付近の変速性能が落ちる。その領域は使わないからいいや。などなど・・・・

IMG_2350

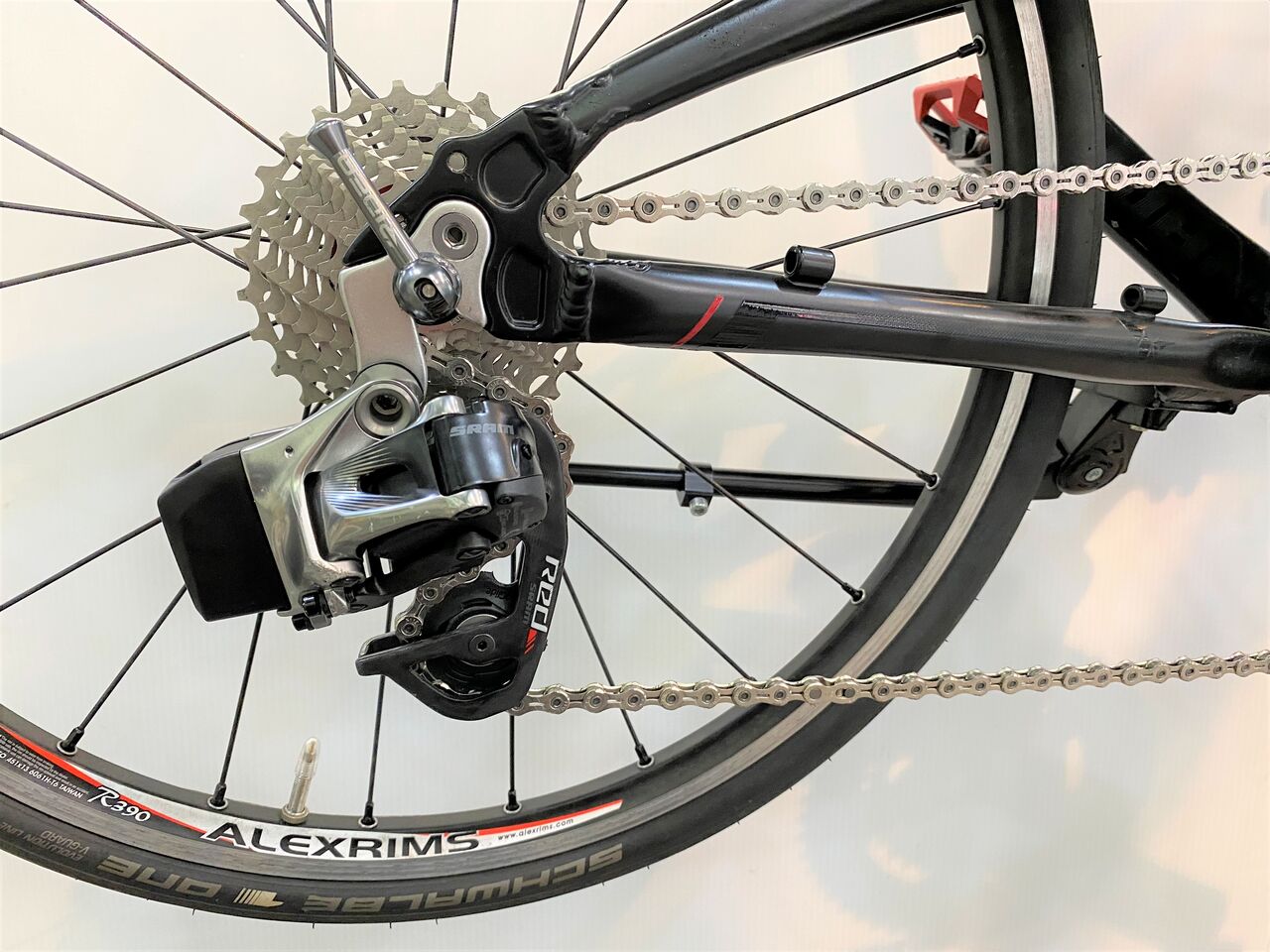

セットするのは、SRAM RED 22 e-Tap リヤディレーラー。



IMG_2352

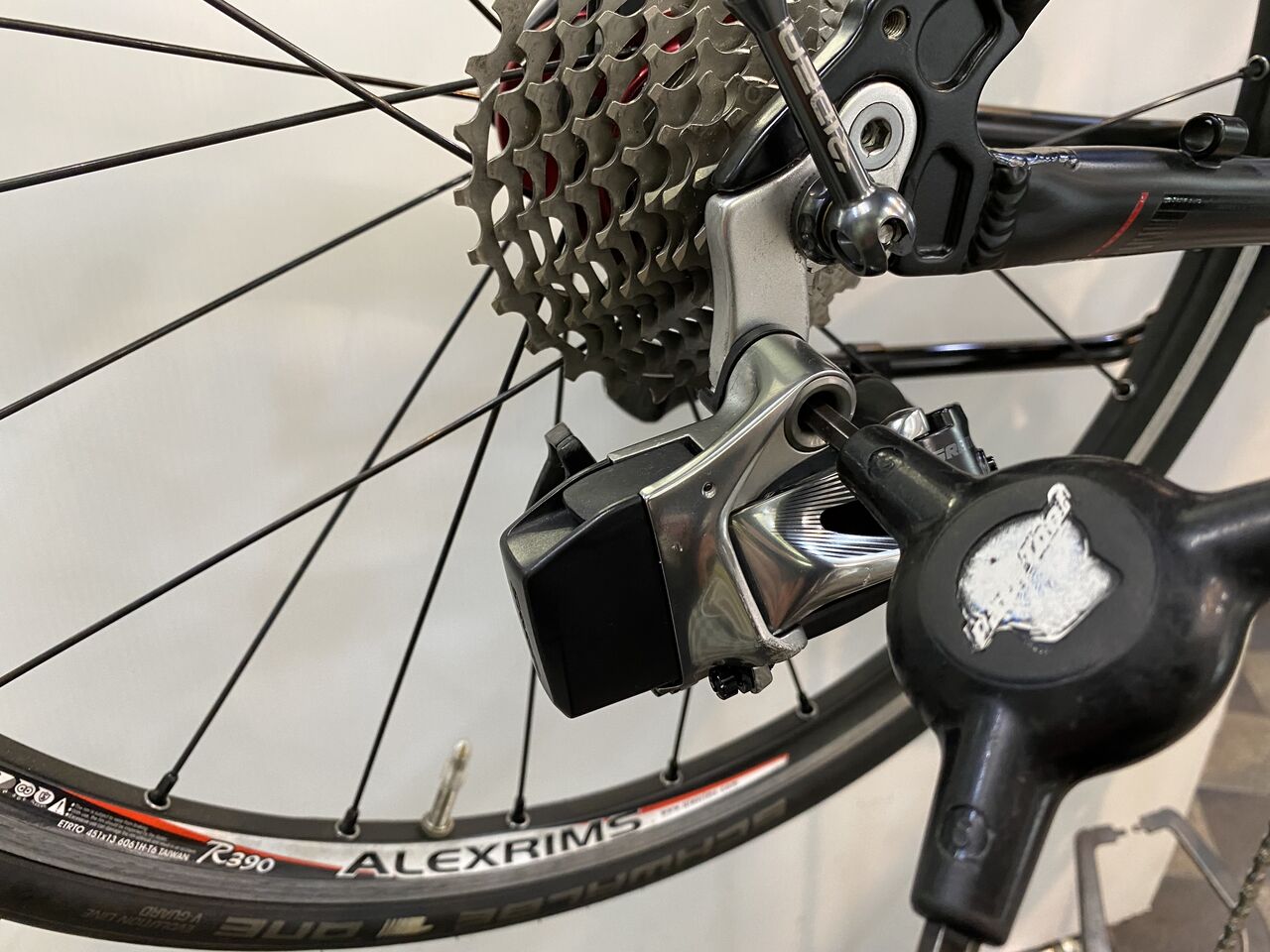

トップから2速ほどロー側へシフトさせてからレンチを掛けます。



IMG_2353

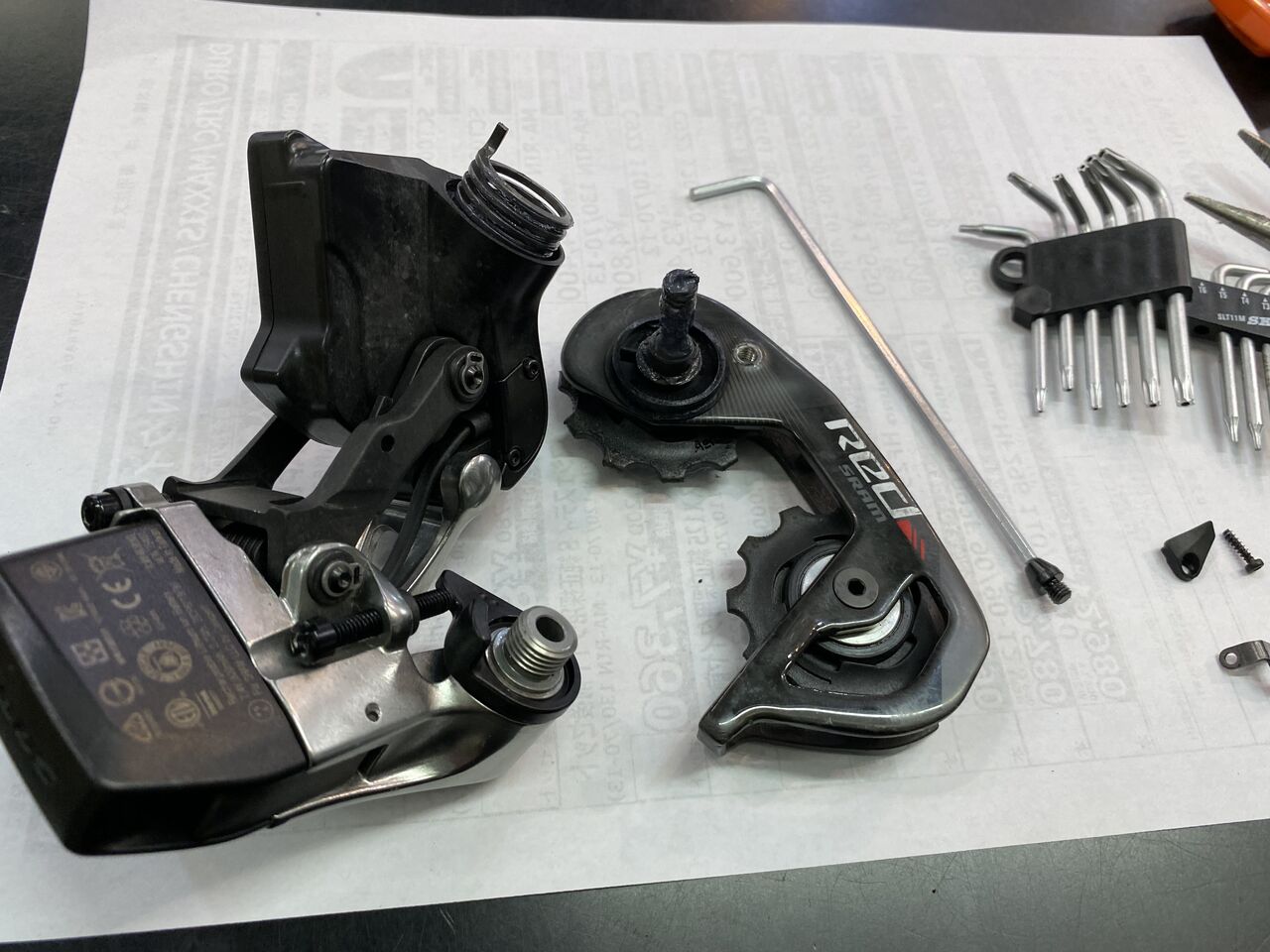

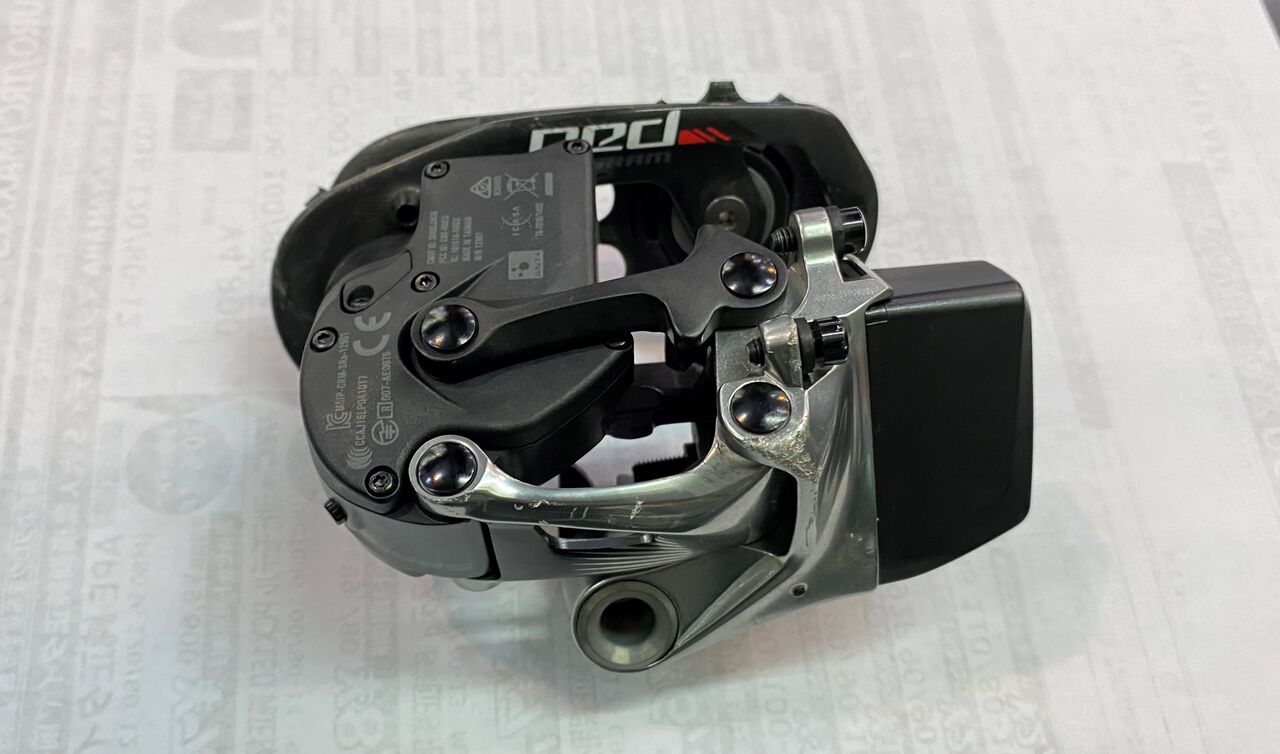

リヤディレーラーが外れました。



IMG_2354

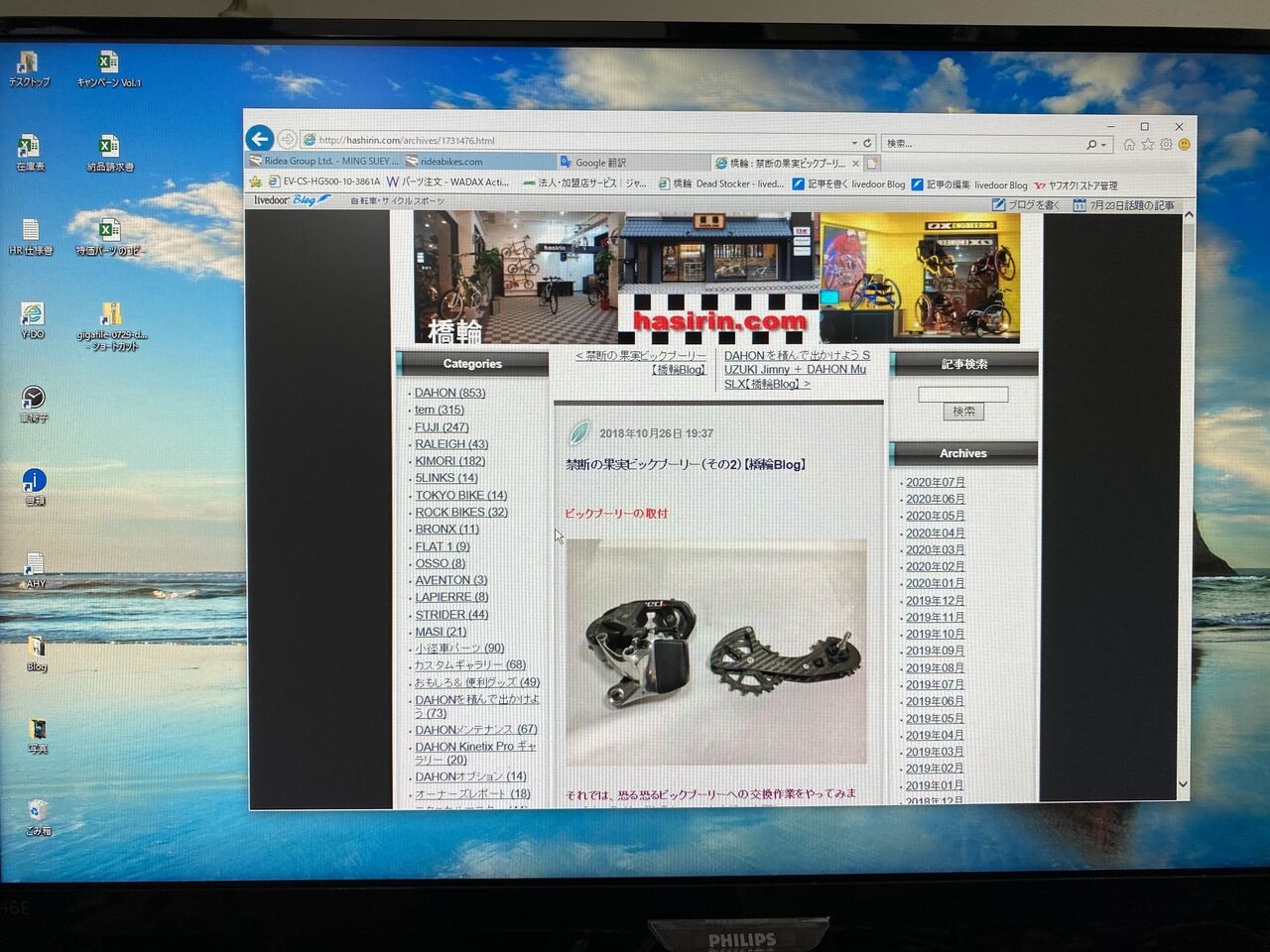

RED のケージ交換のマニュアルはここにあります。

禁断の果実ビックプーリー(その2)【橋輪Blog】


IMG_2355
IMG_2356
IMG_2357

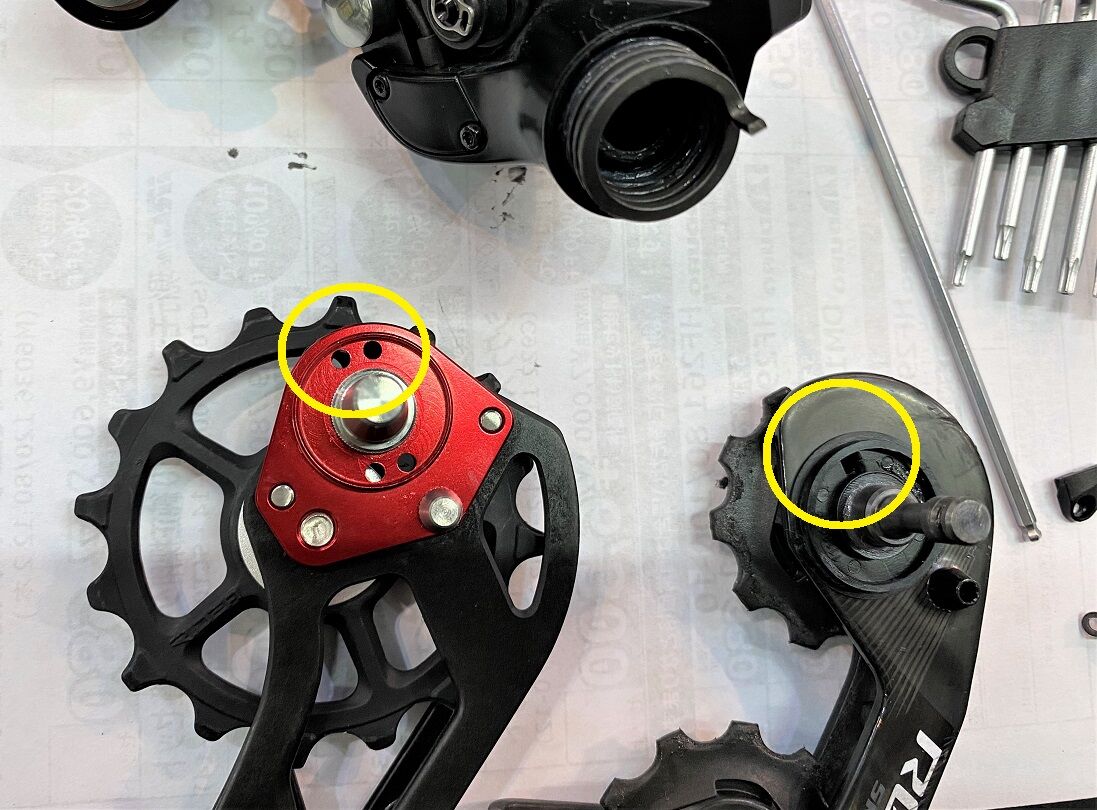

おっとこれは紛らわしいですね。RED は、テンションスプリングの掛かる穴が一つですが RIDEA は二つあります。


IMG_2358
何となく勘でテンションが弱くなる右を選択。



IMG_2359

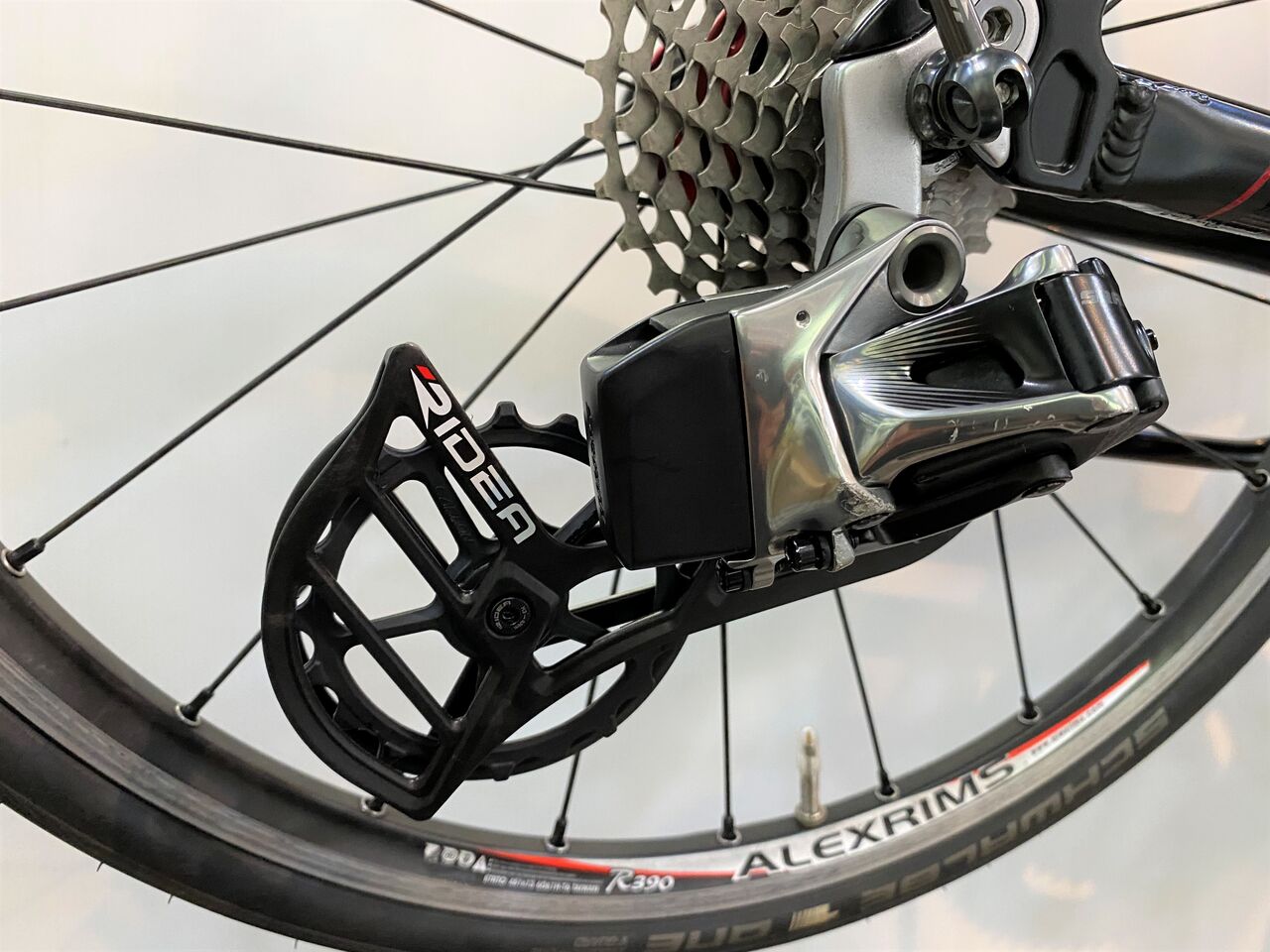

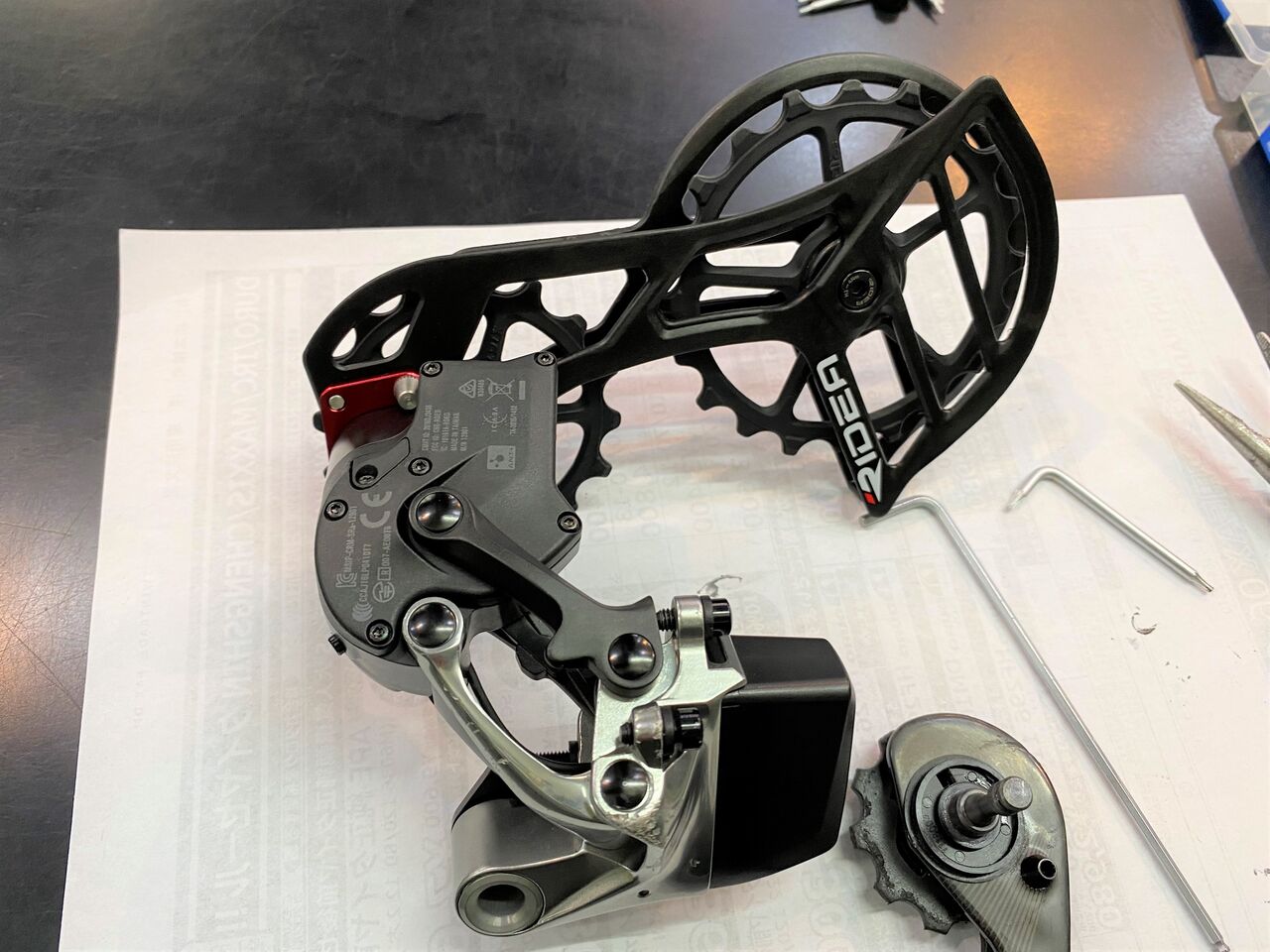

これで組み込み完了です。



IMG_2360

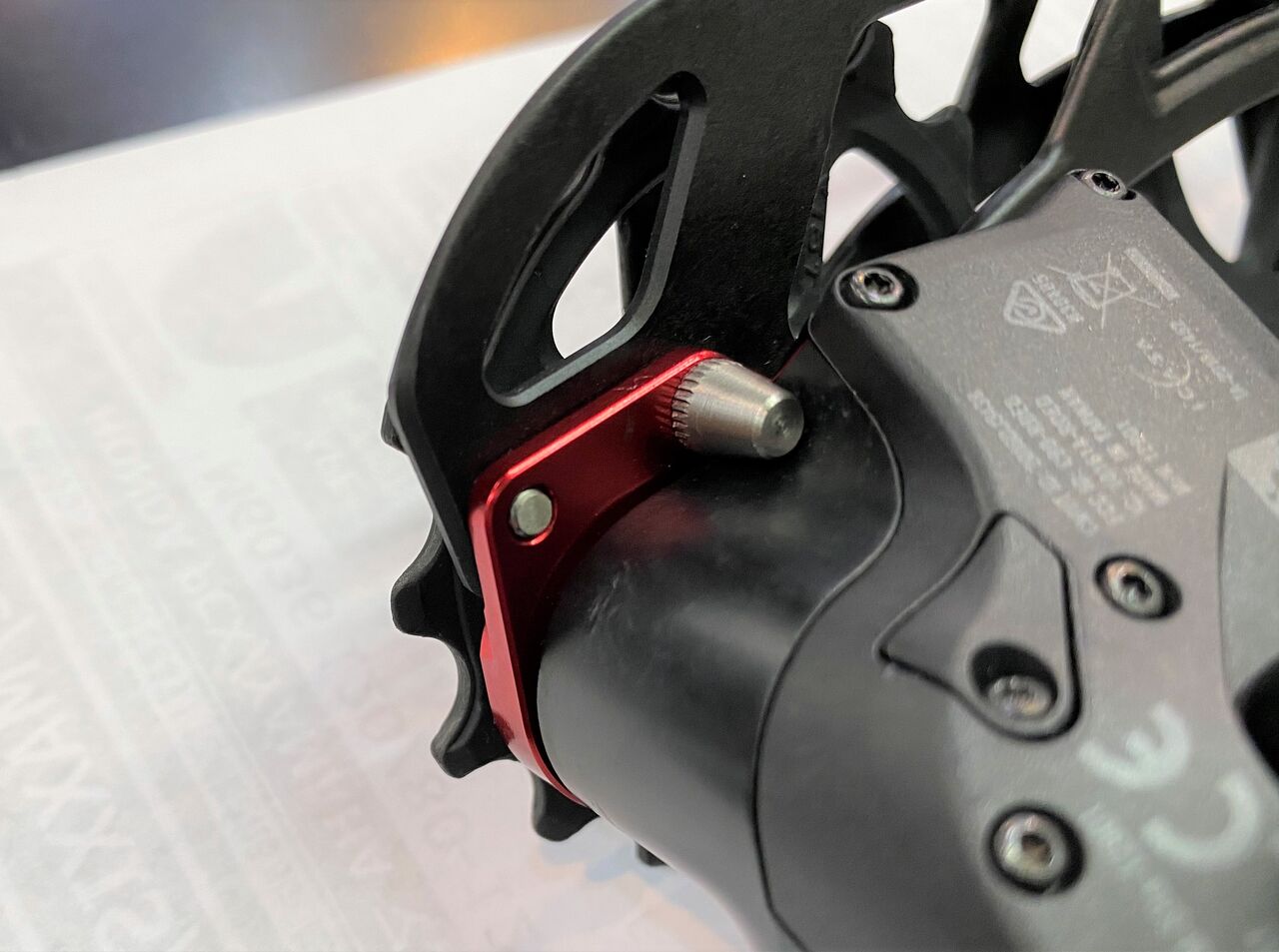

ストッパーもいい掛かり具合です。



IMG_2361
それでは取り付けてみましょうか。



IMG_2363
ええええ、ちょっと待ってください!



IMG_2362

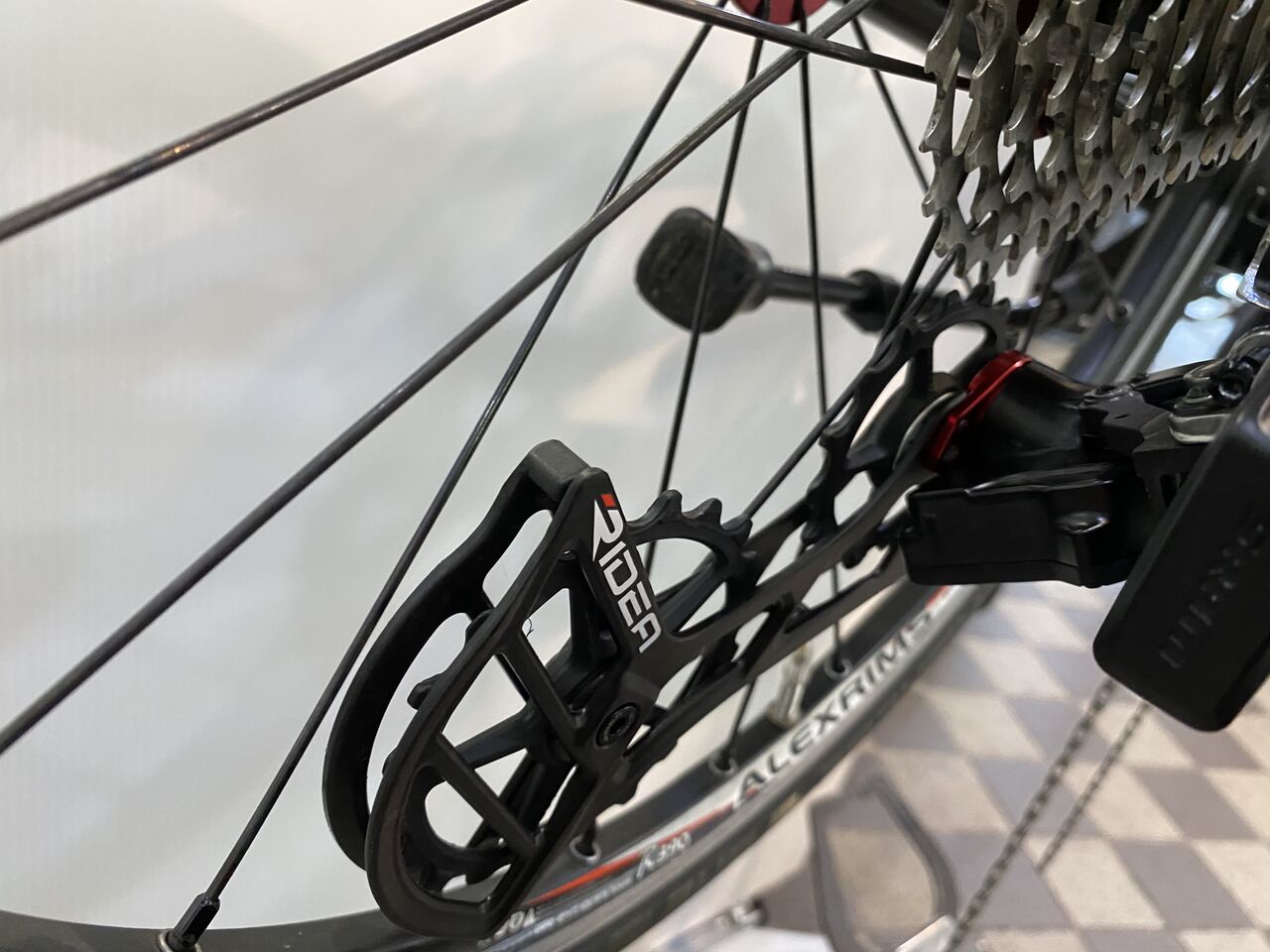

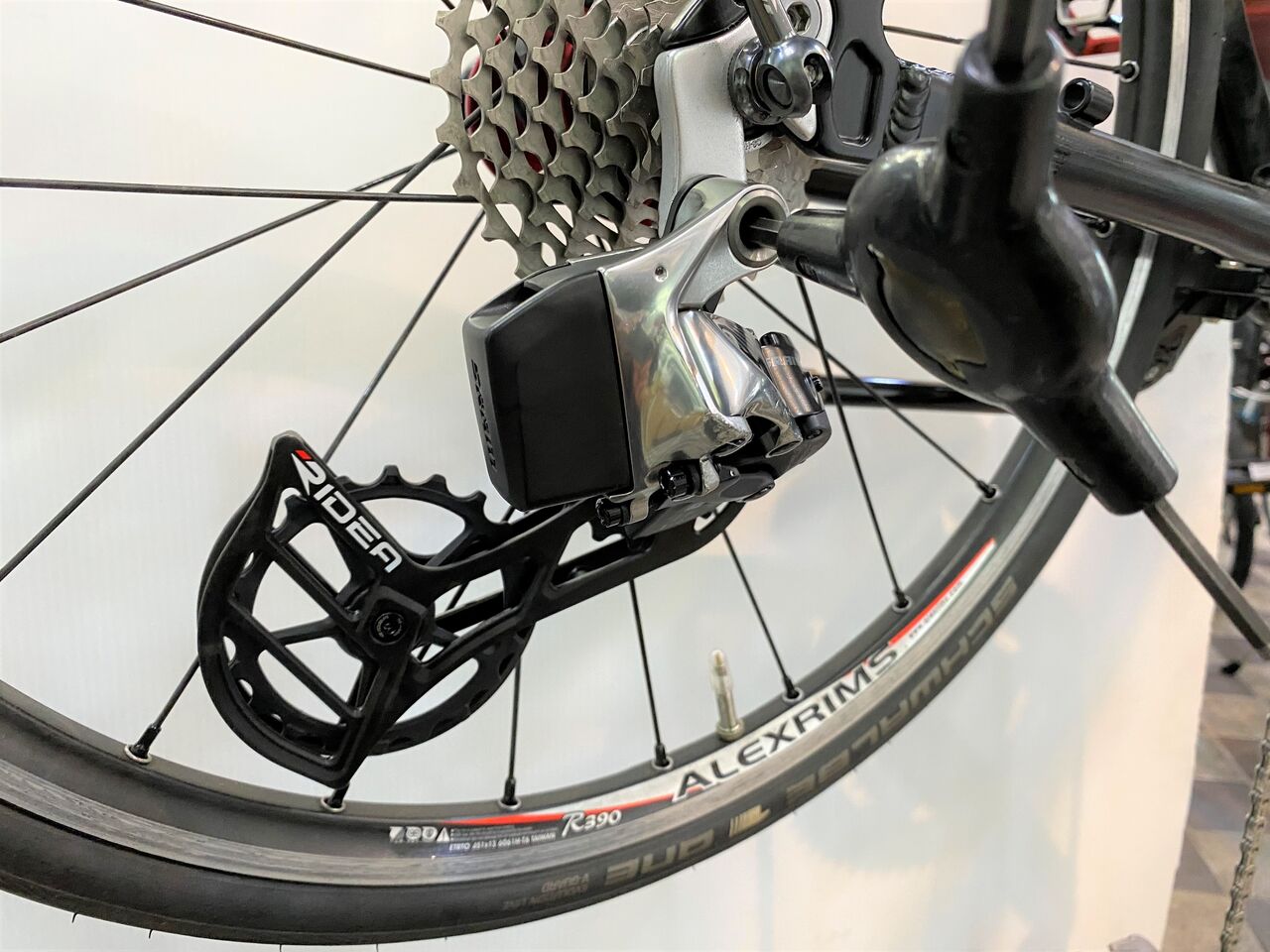

ロー側シフトで完全にスポークと干渉しました。(RED の癖しってるからビビらないけど)



IMG_2365

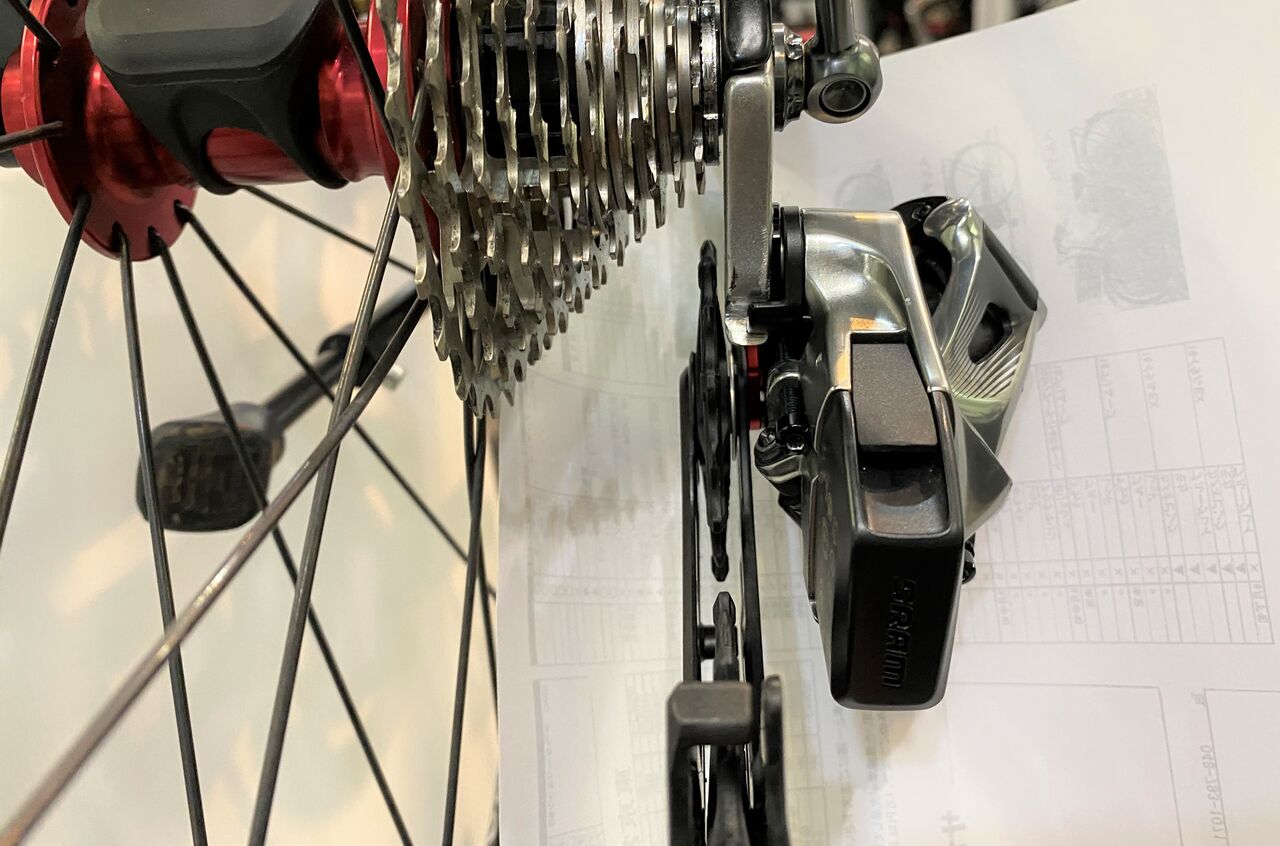

トップへシフトでガイドプーリーが行き切ってませんね。マイクロ調整は、これで外側いっぱいです。(確かにナローワイドプーリーは歯先が見ずらい)


IMG_2366

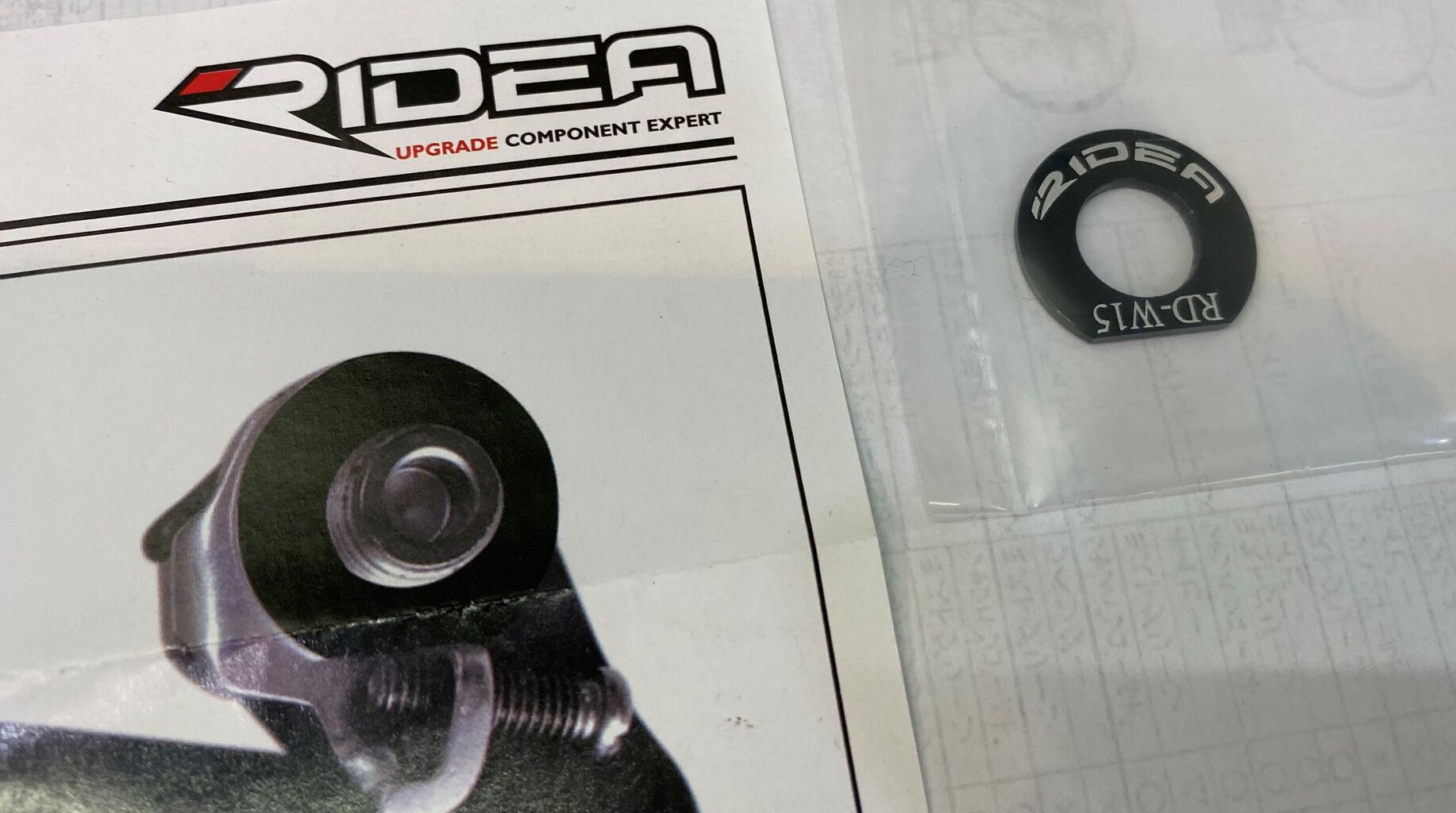

ビックプーリーに付属する 1.5mm シムを追加します。



IMG_2367
ここに。



IMG_2369
今度は、行き過ぎたぐらいにきましたね。



IMG_2370
マイクロ調整で歯先を合わせます。



IMG_2371

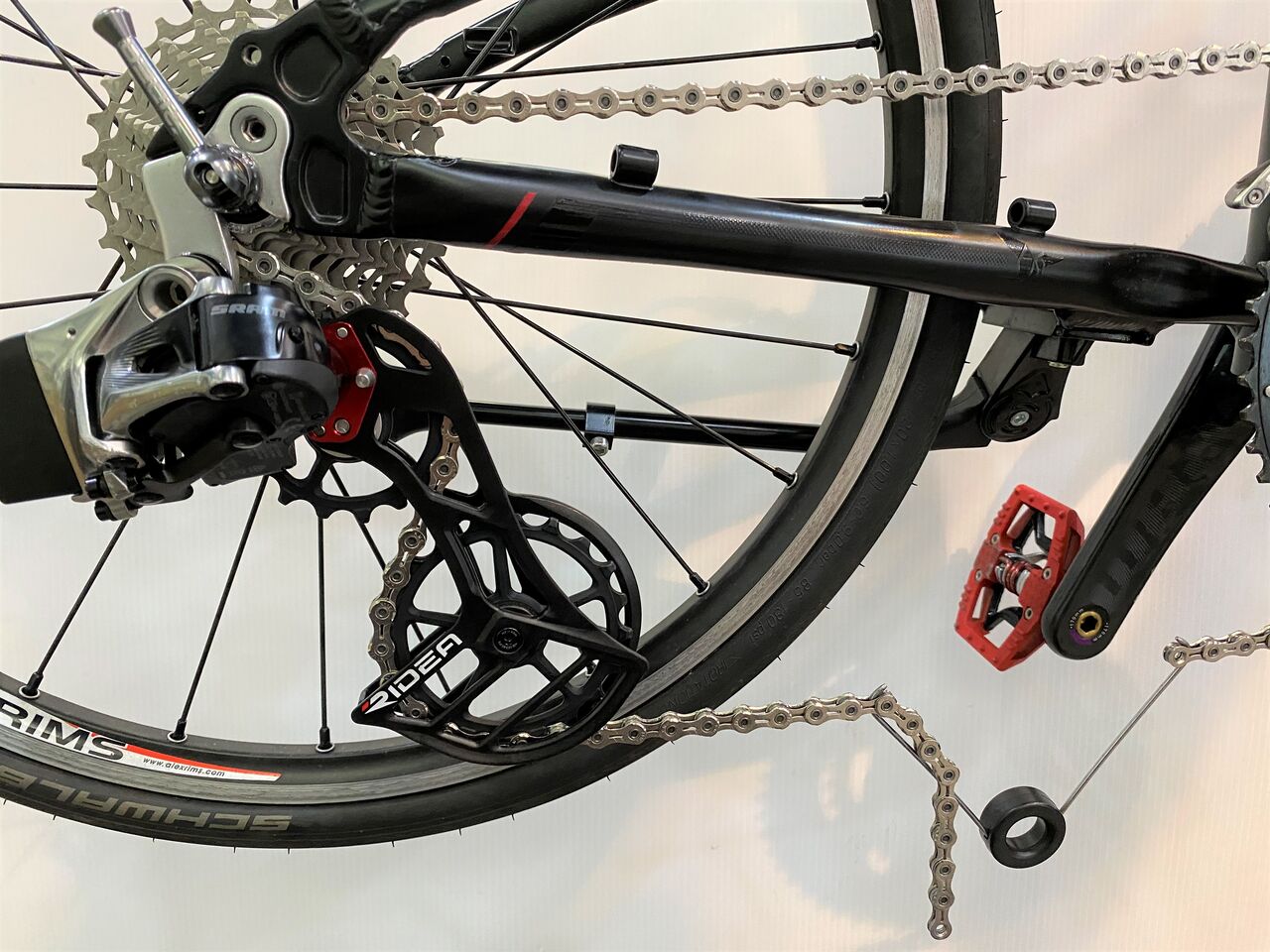

チェーンを掛けていきます。



IMG_2372
前回セットした KMC X11 EL チェーンの残りです。5リンク(インナー、アウターリンクのペアーで1リンクと数える)


IMG_2378

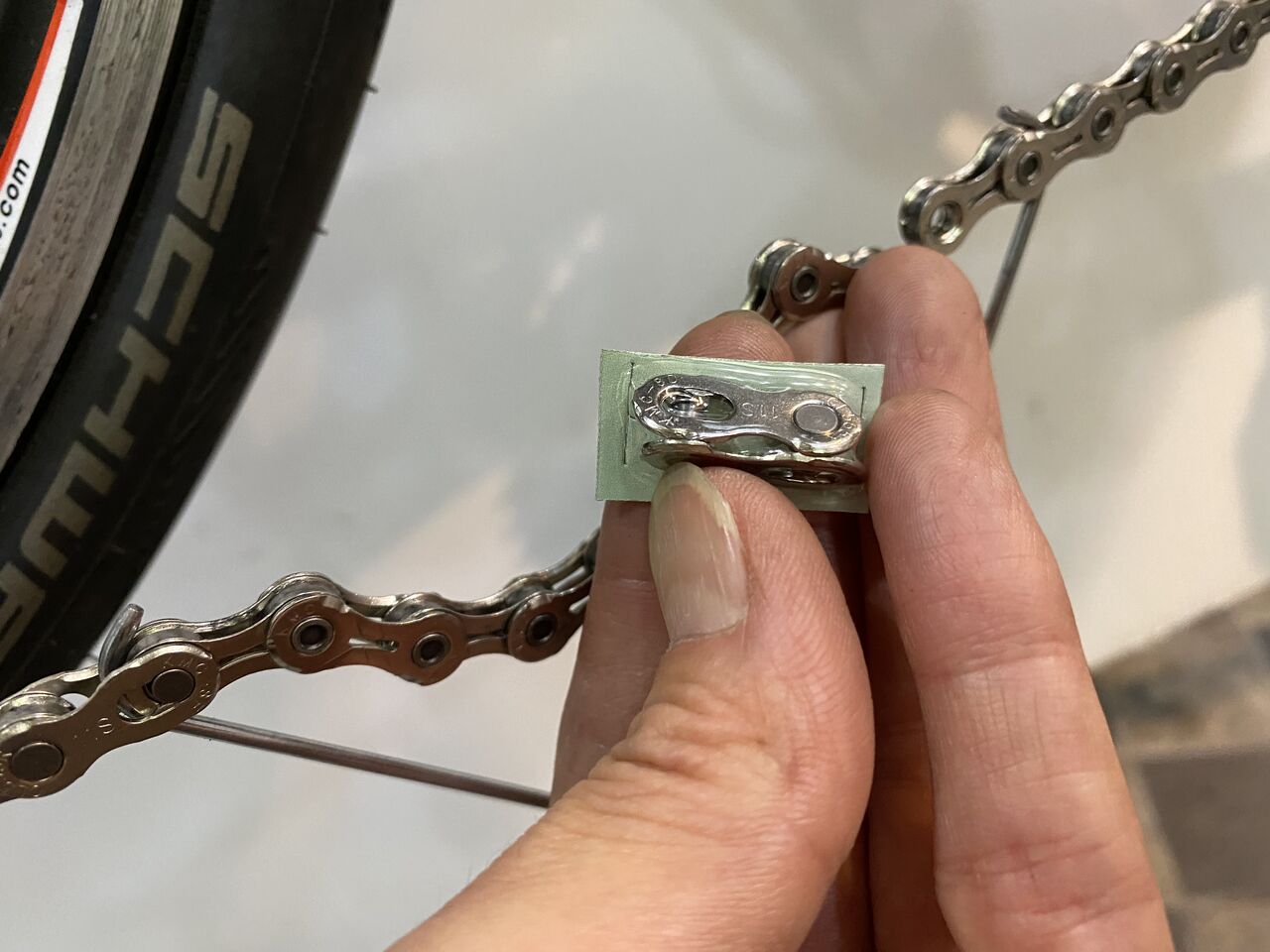

カットした部分のアウターリンクをミッシングリンクに変えて5リンク増やして繋ぎます。



IMG_2379

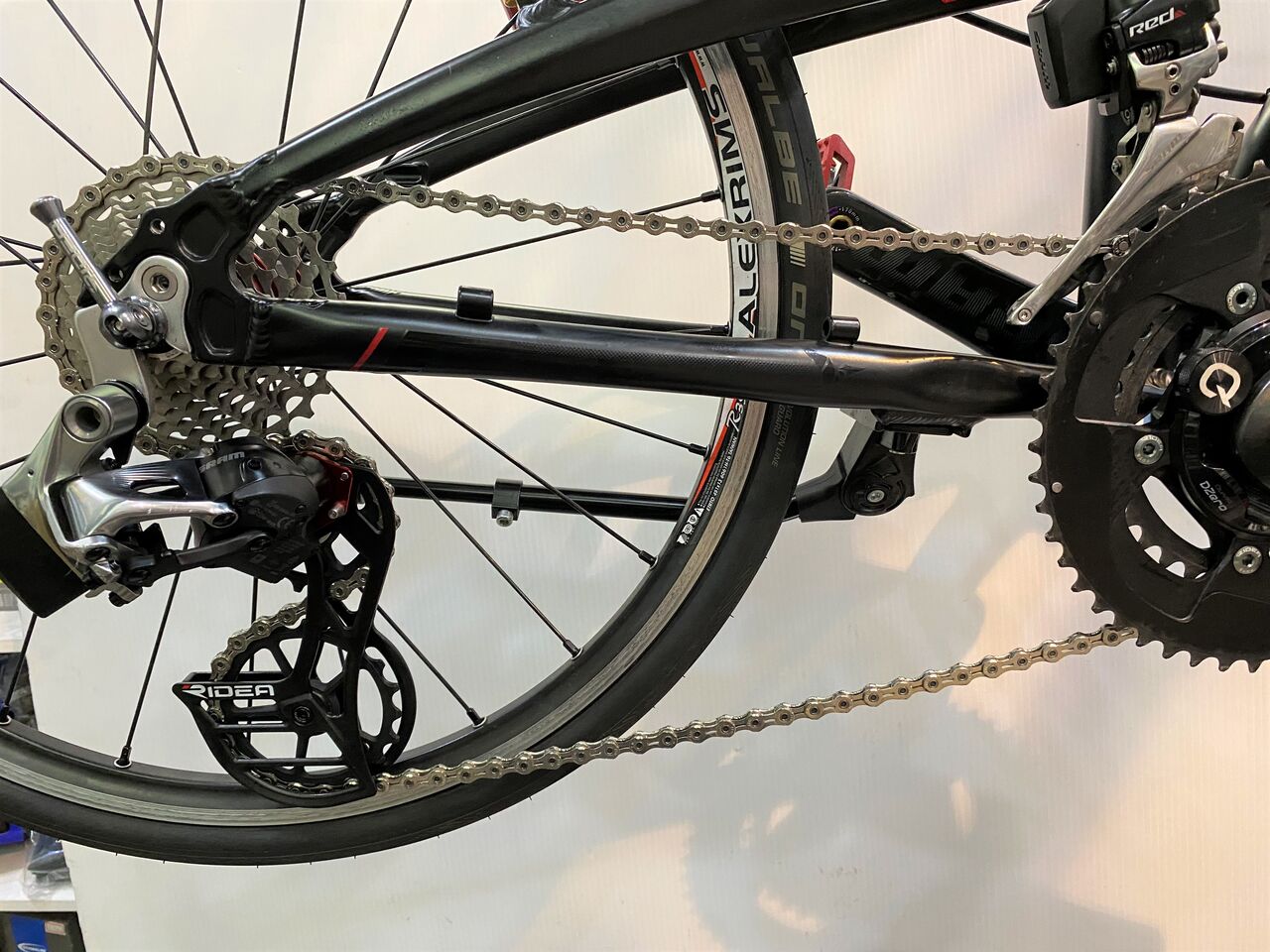

これで一先ず変速させてみます。



IMG_2380

あらららら、トップからローまでは、難なく上がりますがシフトアップが全く同期しないぞ!こらえらいこちゃ!

明日につづく、




RECON 11s トップ 9T の歯飛びの原因に迫る(その3)【橋輪Blog】

RIDEA のビックプーリー RD5-E60FC-C

IMG_2340

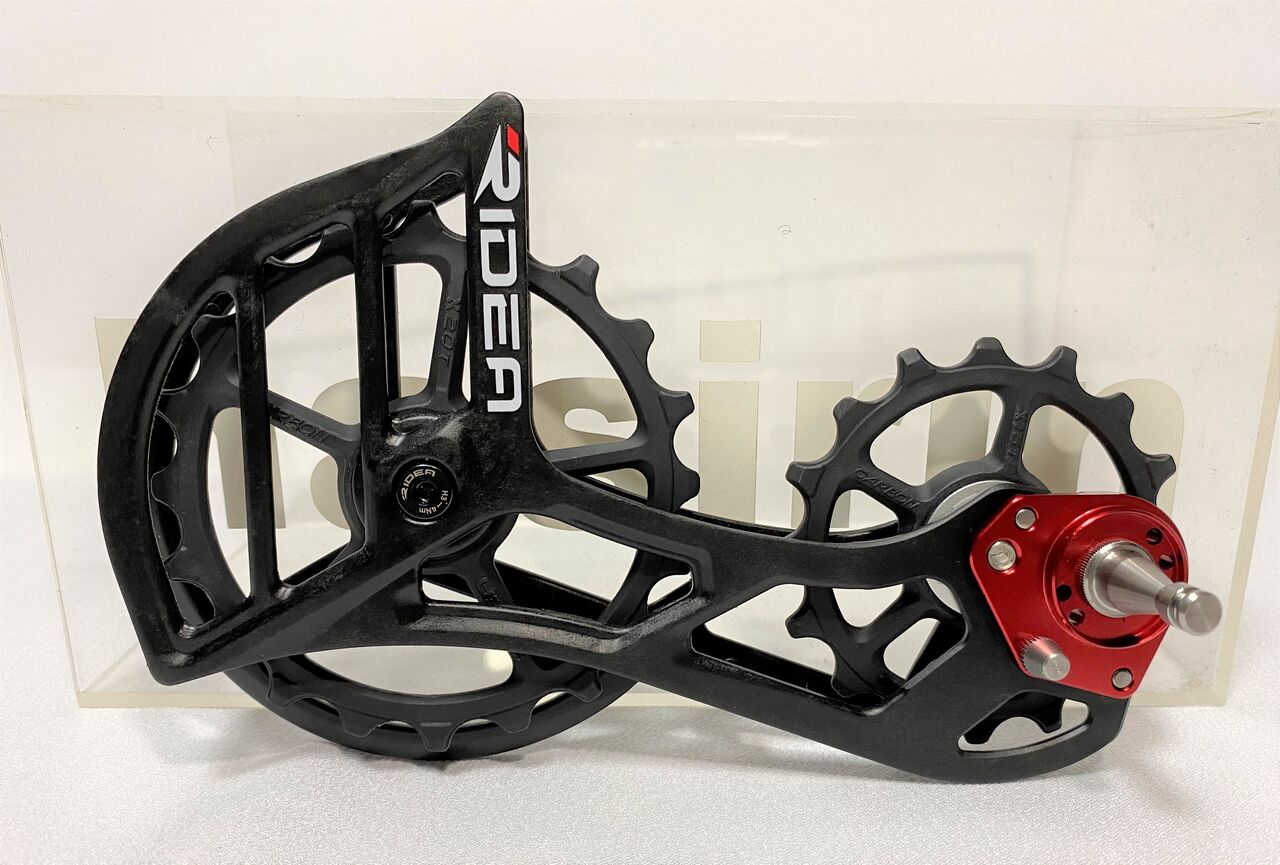

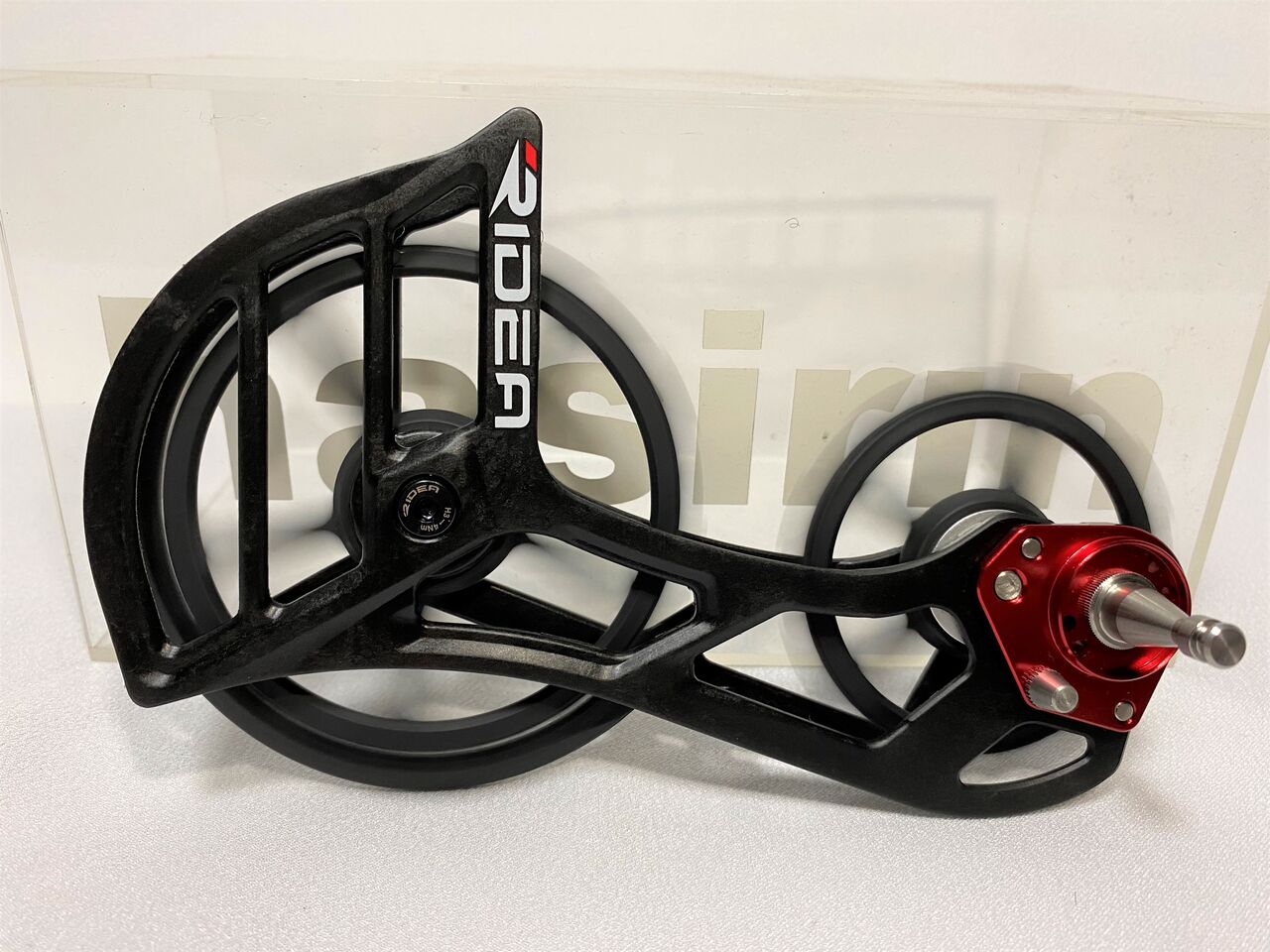

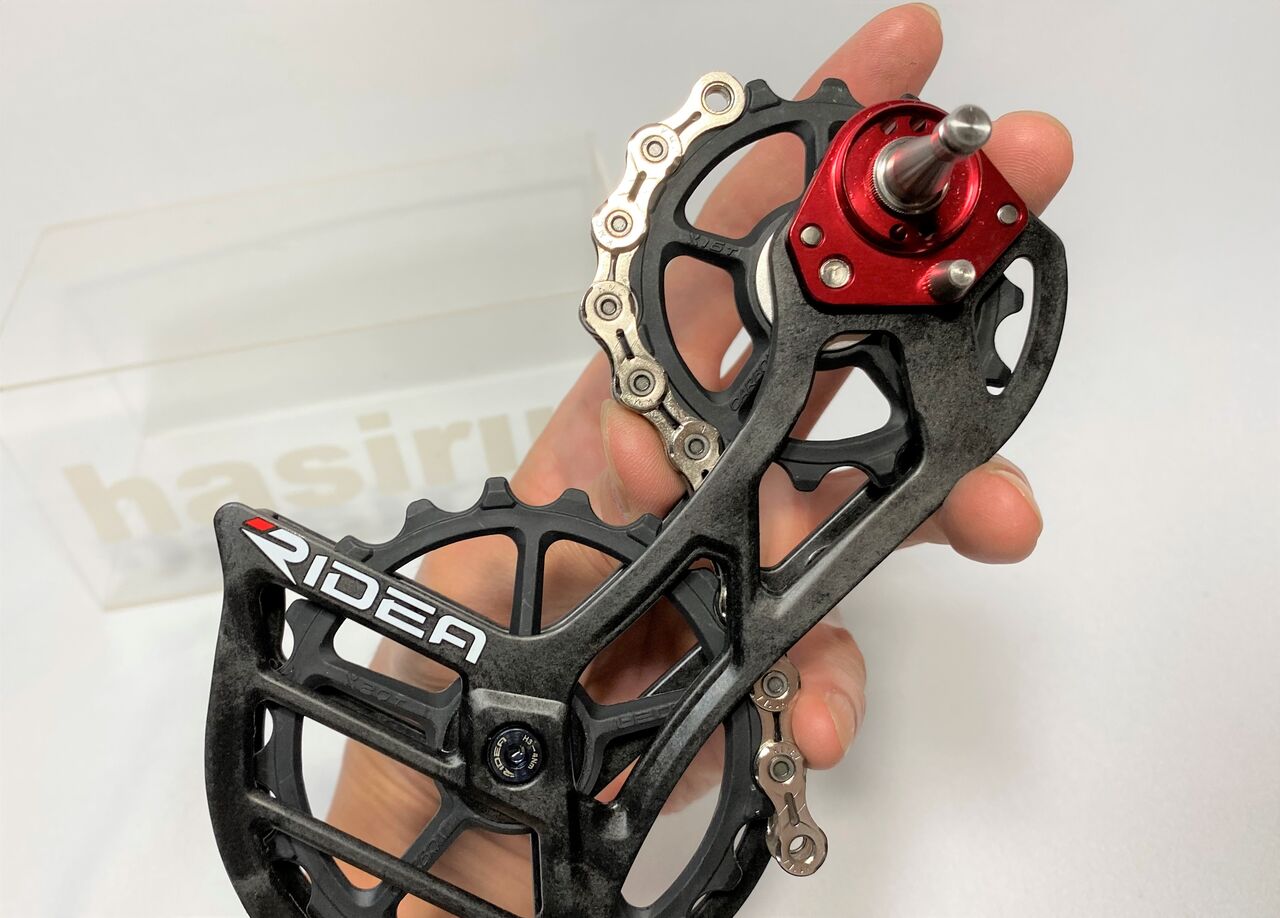

RECON 11s トップ 9T の歯飛びが解決したところで念願のビックプリーの取付けに移りたい。チョイスしたのは、ガイドプーリー16T テンションプーリー20T と取り分けビックな RIDEA であります。

IMG_2342
RIDEA RD5-E60FC-C Rear Deraillur Cage  38.400円(税別)
(SRAM RED e-Tap フルセラミック)



IMG_2343

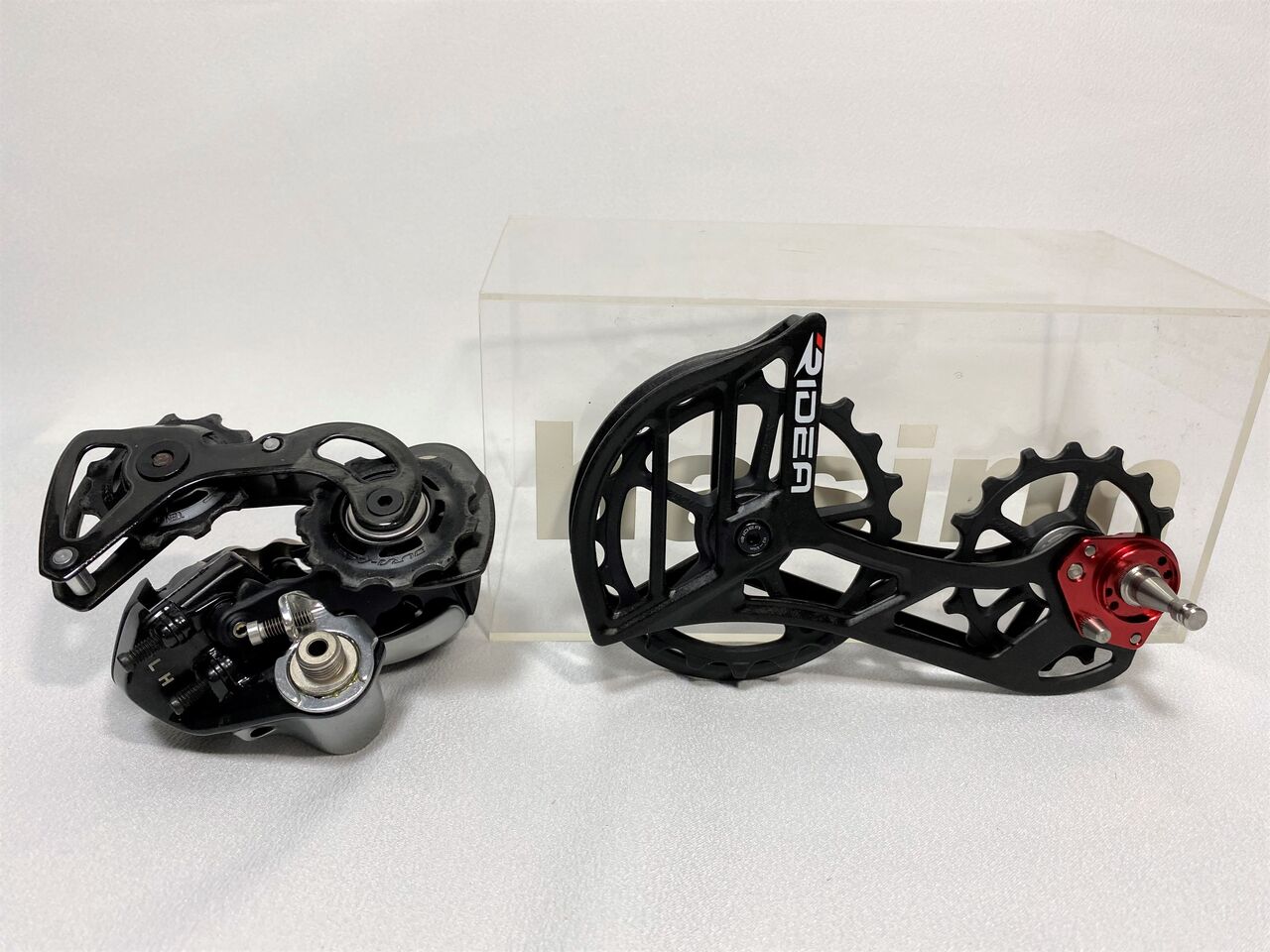

DURA-ACE と比べると化け物並みにでかい。



IMG_2346
カーボンケージにカーボンコンポジットプーリー。ベアリングは、ボール、レース共にフルセラミックです。



IMG_2341

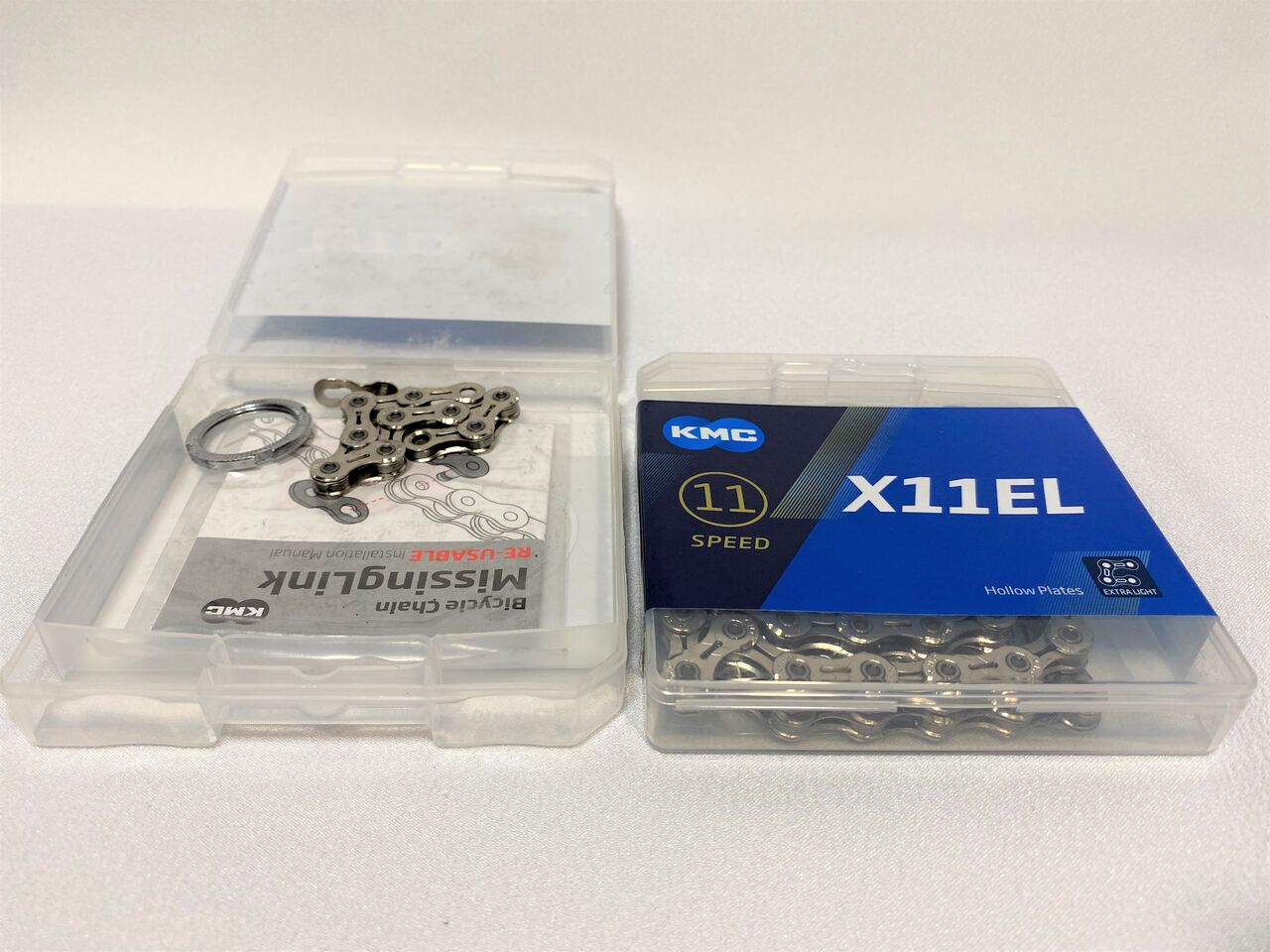

取付けに際し、前回カットしたチェーンリンクのコマを取っておいたが、あまりにもプーリーが大きいのでもう1本 KMC X11EL を用意した。


IMG_2347
カーボンコンポジットのガイド / テンションプーリーにギミックあり。ナローワイドとなっています。



IMG_2348
IMG_2349

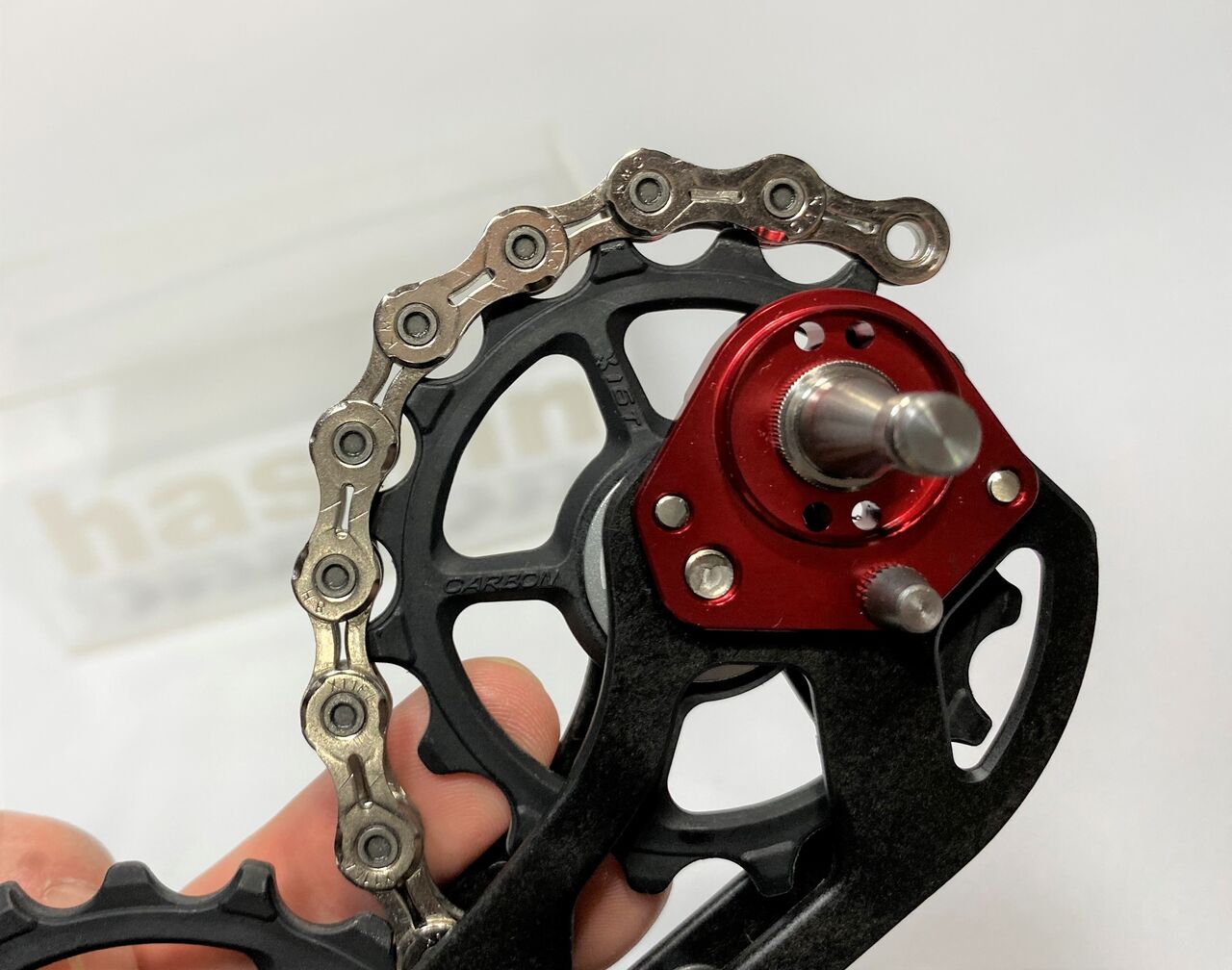

インナー、アウターリンク間違えると掛かりませんよ。



IMG_2344
しかしこのフルセラミックベアリングすこぶる回転がいい。





明日は、取り付けを



S さんの LOOK 795 AERO LIGHT RS(その2)【橋輪Blog】

S さんの LOOK 795 AERO LIGHT RS(その2)

IMG_2331

さてこの LOOK 795 AERO LIGHT RS フレームセット、LOOK製カーボンクランクとBB、前後ブレーキが付属してくるのは見ればわかる。それに謎のカバンが付いてくるのである。

IMG_2332

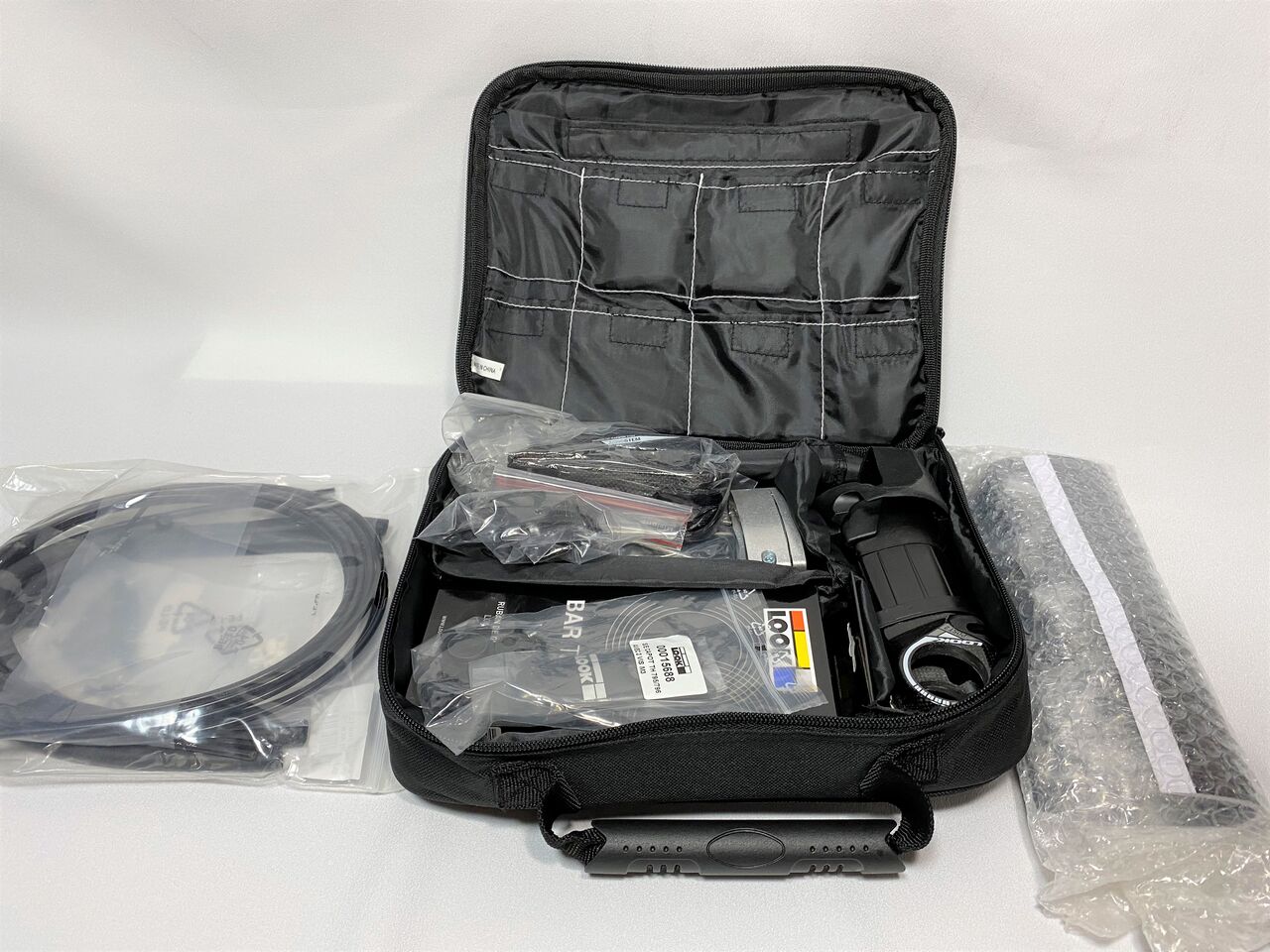

ぎっしりと詰まった中身を見てみよう。



IMG_2333
出は出はでどんどん出てくる。



IMG_2334
こんな小さなポケットにも細かいぱーついが。



IMG_2335
これがカバンの中身全て。



IMG_2336

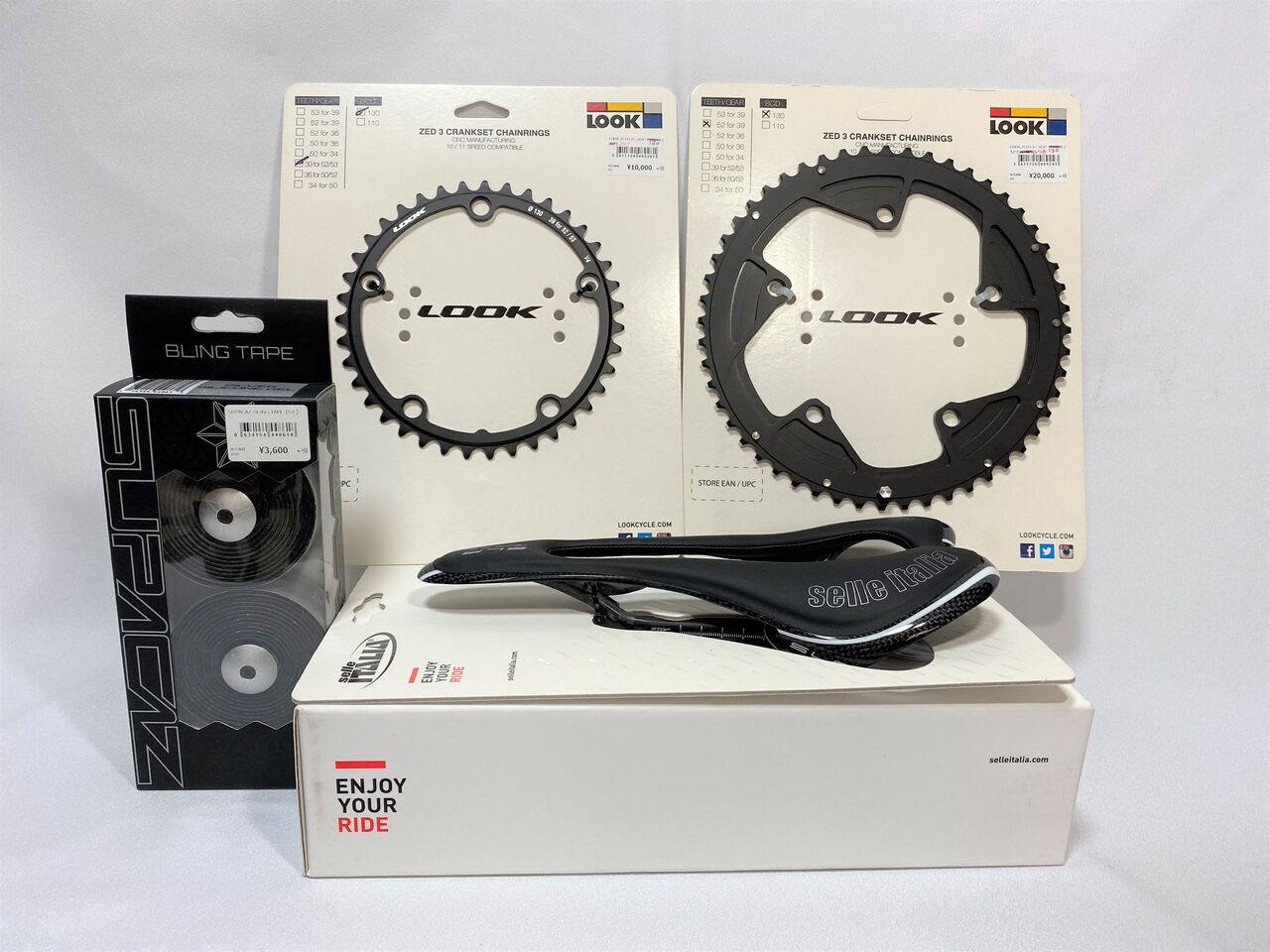

こちらは別途購入されたと思われる LOOK のチェーンリングと Selle ITALIA のカーボンサドル、SUPACAZ バーテープ。



IMG_2337

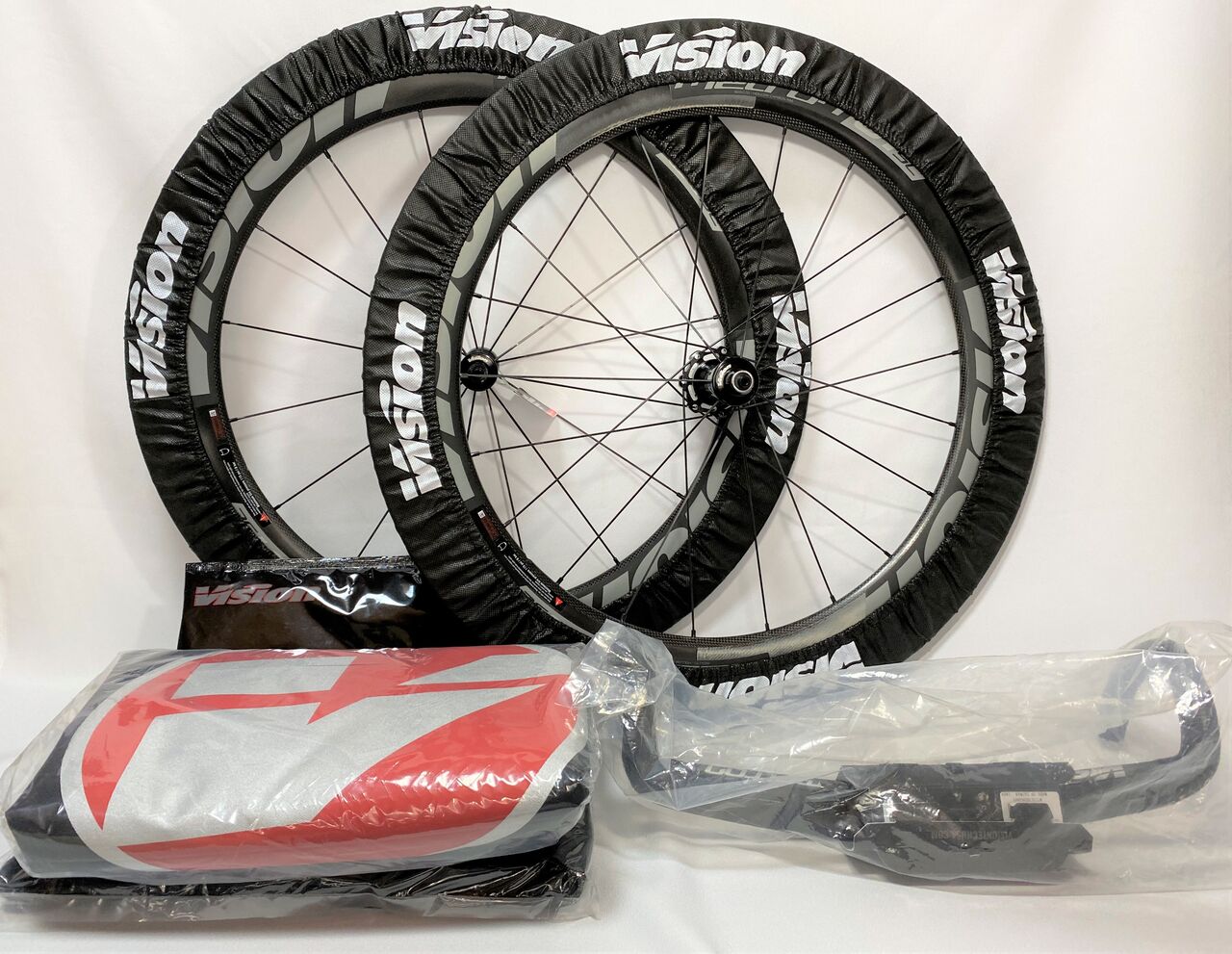

で今回のメインパーツは、Vision。ホイールには、ホイールバックの他にリムカバーも付属。



IMG_2338

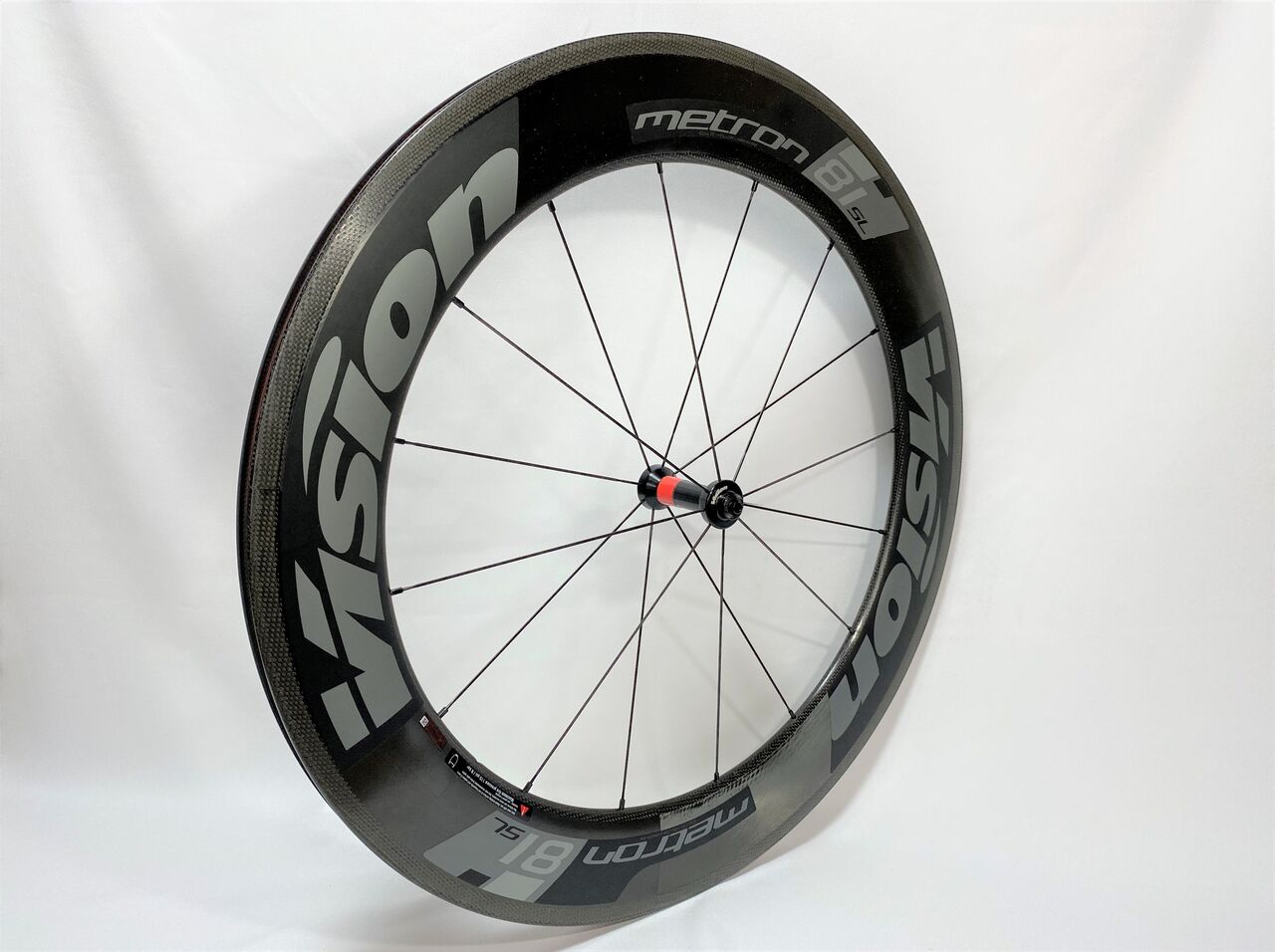

Vision metron 81 SL はリムハイト81mm のクリンチャーで、235.000円(税別)だそうです。



IMG_2339

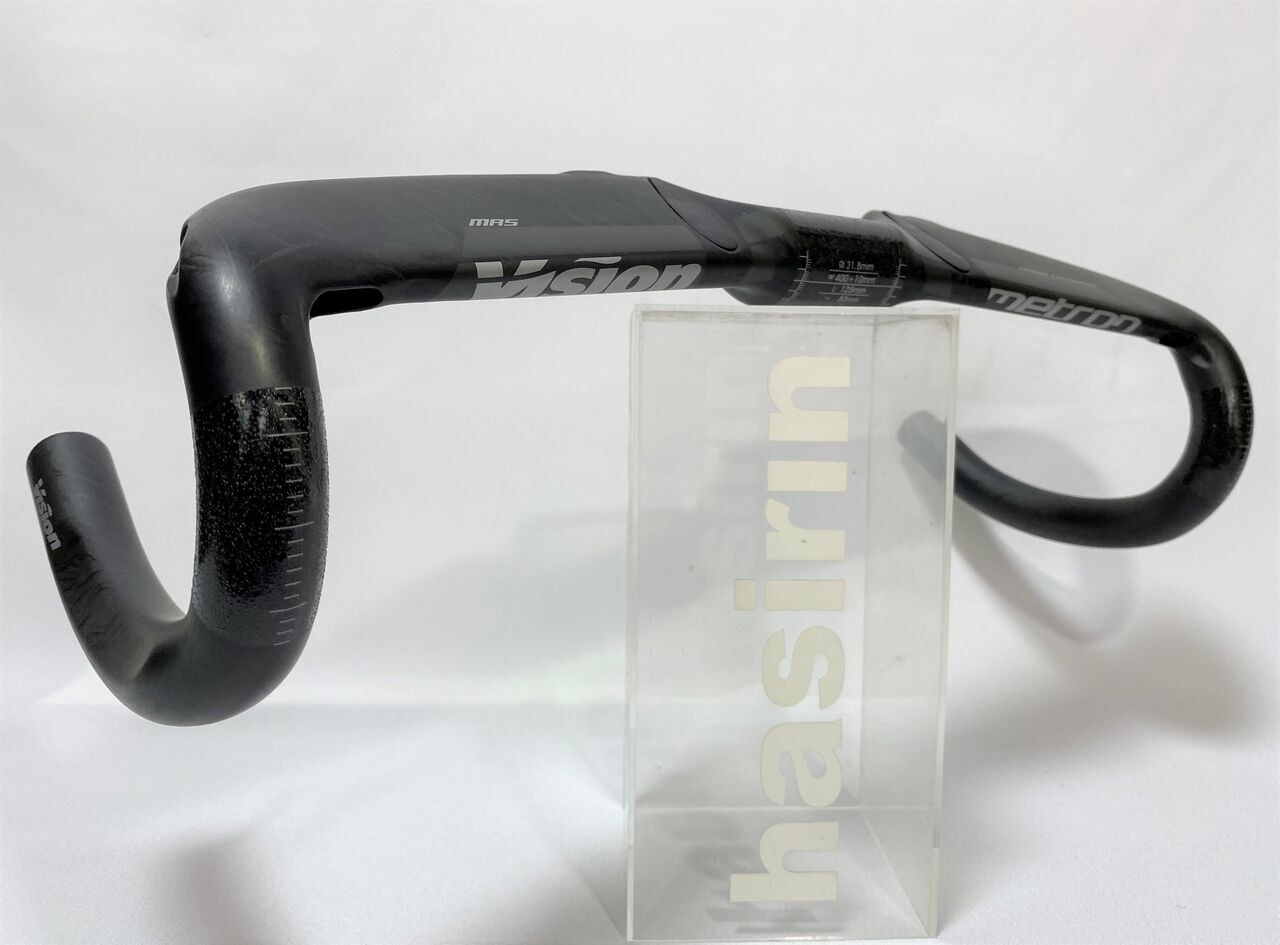

同じく Vision のカーボンドロップで、metron 4DFLAT が、50.000円(税別)だそうです。

LOOK なんてサイクルモードぐらいでしか見たことありませんが、いや〜カバンの中身半端じゃないですね。こんなに部品点数の多いロードフレームあるでしょうか。しかも細かい。果たしてぼくに組めるのだろうか。

次回につづく、




S さんの LOOK 795 AERO LIGHT RS【橋輪Blog】

S さんの LOOK 795 AERO LIGHT RS

DSC_0134

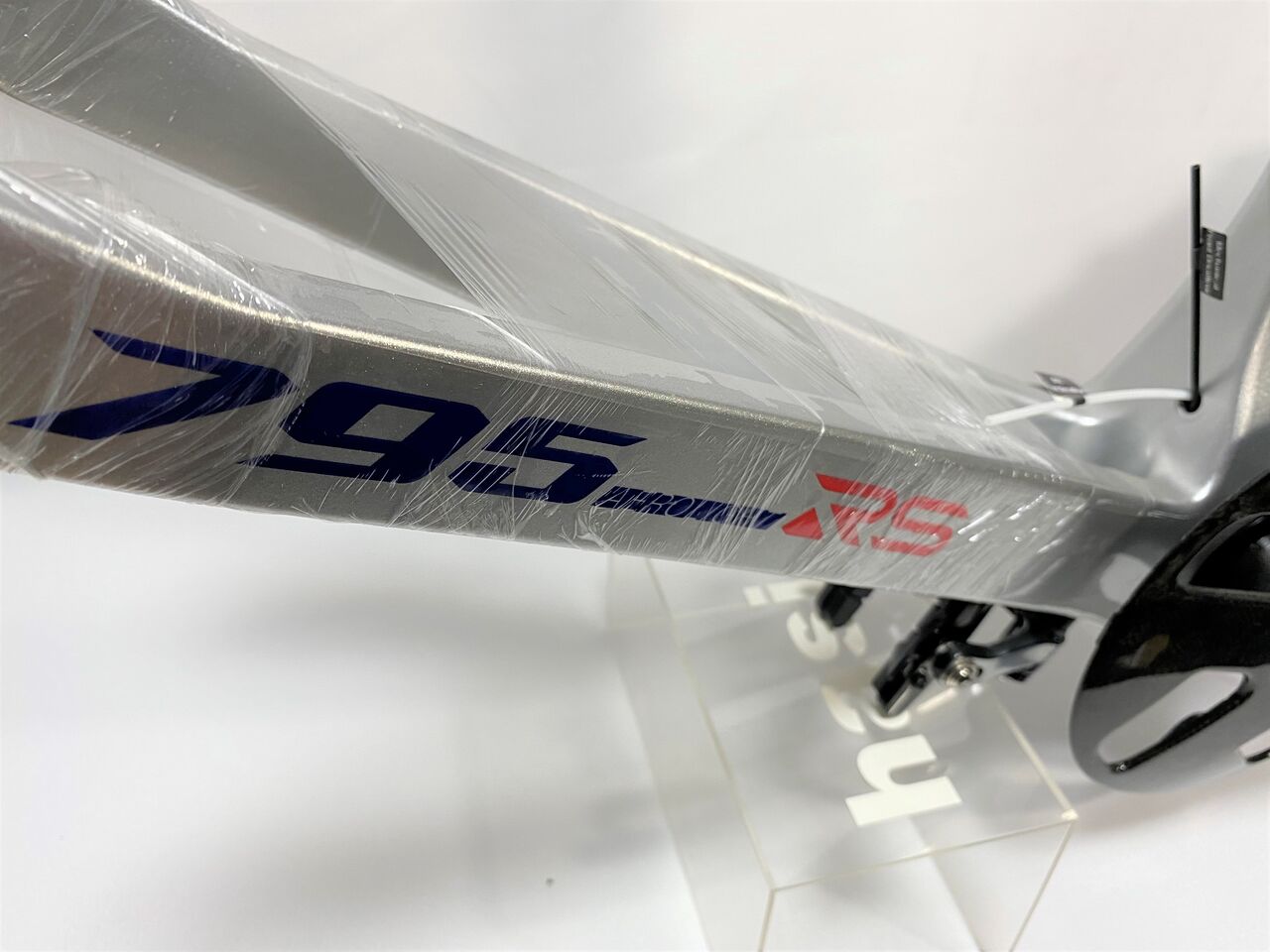

以前ど派手な De Rosa を組んだ S さんよりまたフレームが持ち込まれました。今度は、LOOK です。2018年モデルの 795 AERO LIGHT RS で、イタリアのマセラティーが主催するサイクルイベント「パリモデナ」公式スペシャルペイントだそうです。価格は、当時で税込み776.000円。それでは恐る恐る各部を覗いてみましょう。

IMG_2310
このヘッドパーツどうなってるんでしょうかね。



IMG_2311

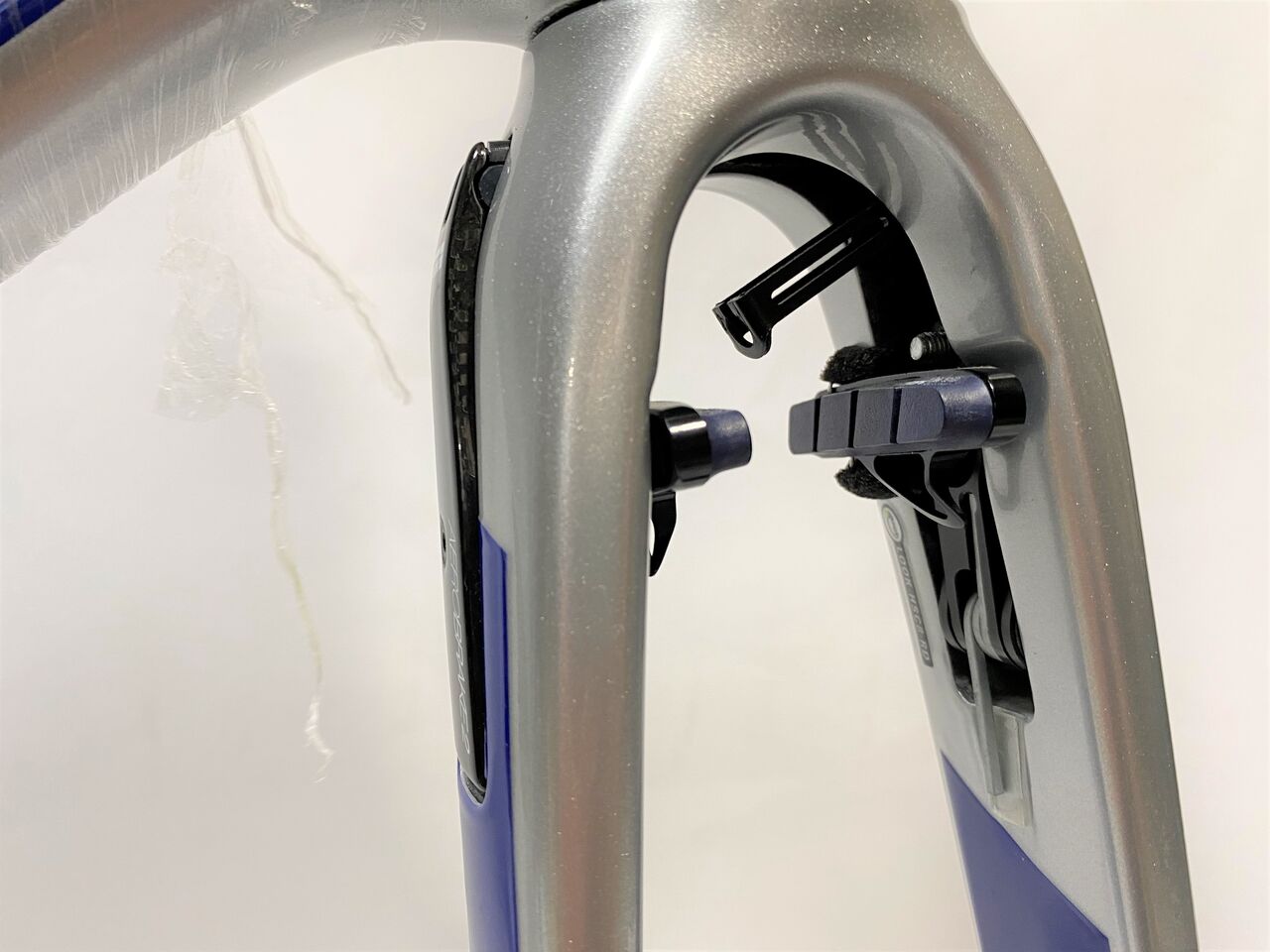

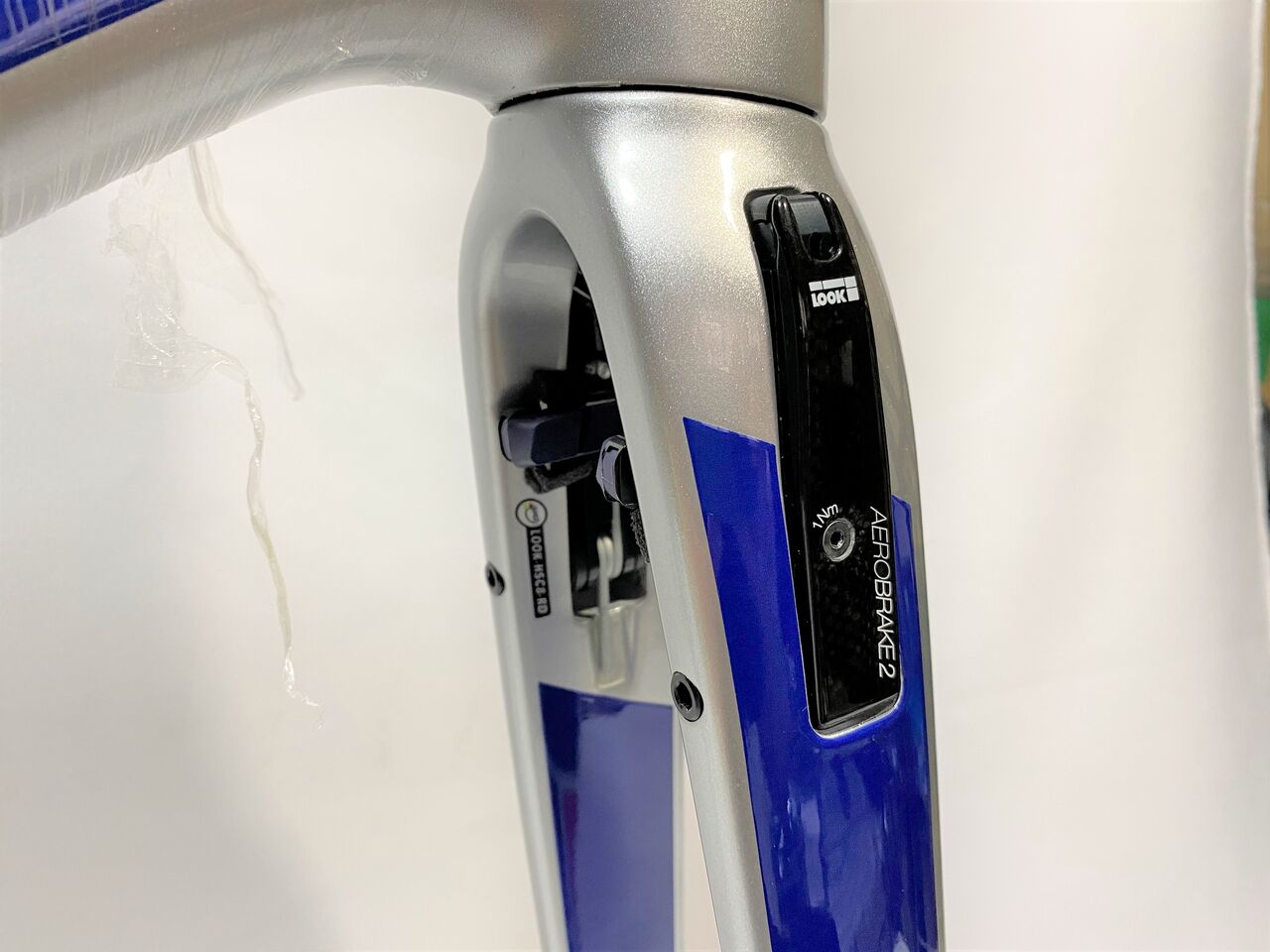

またまたフロントブレーキがフォークに仕込まれてます。



IMG_2312
複雑なように見えて構造は、Vブレーキっぽい。



IMG_2308
シートチューブは、ぶった切るタイプね。(怖わ)



IMG_2309

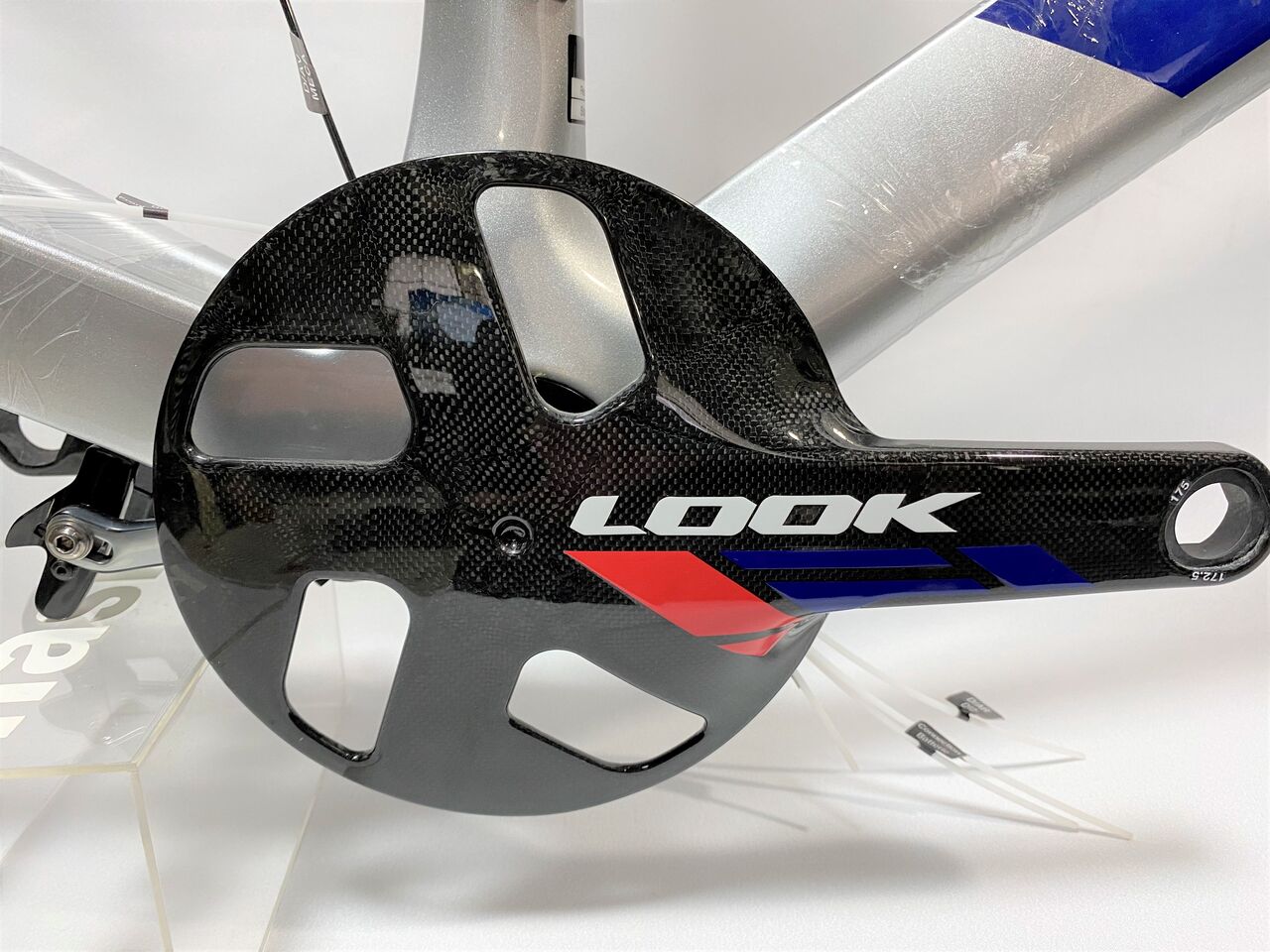

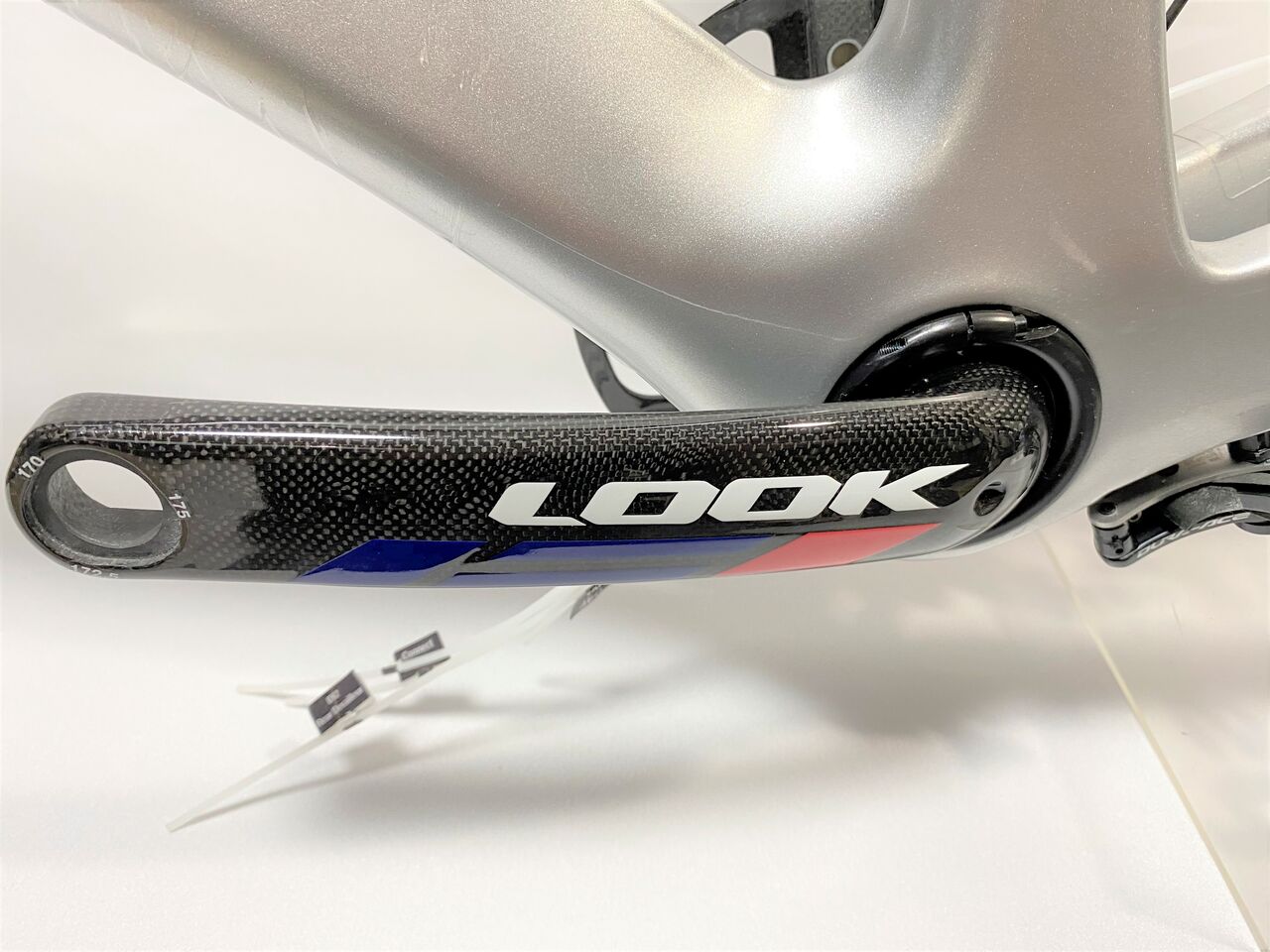

LOOK のクランクが付属。



IMG_2313
こんなクランク見たことない。しかも BB ごとグルグル回ってます。



IMG_2320

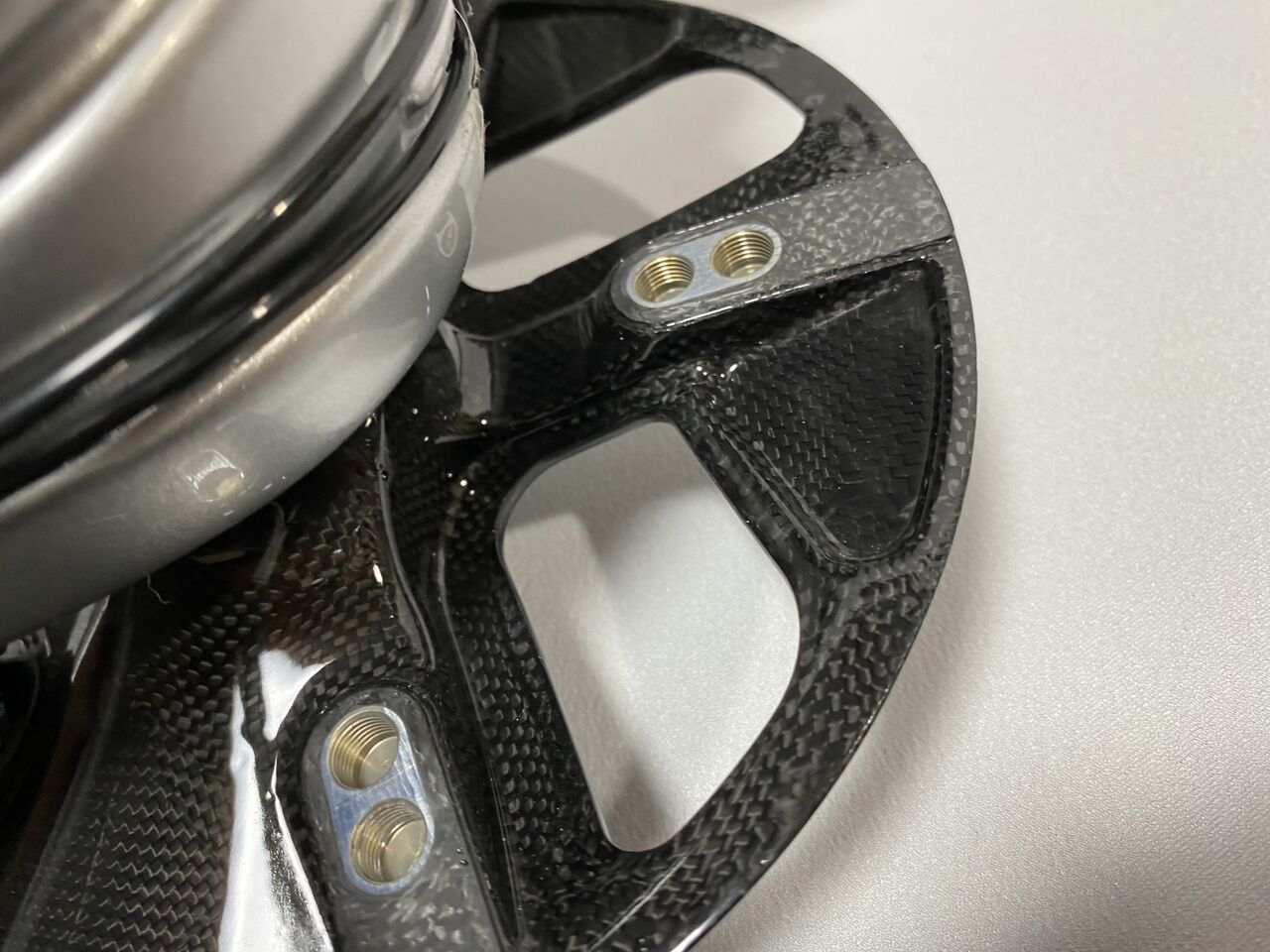

チェーンリングは、裏から止めるのか?となるとこの奇妙なクランクを一度外す必要があるかも。



IMG_2318
しかもペタルボスにねじ切ってないし、穴おにぎり型だし。



IMG_2319

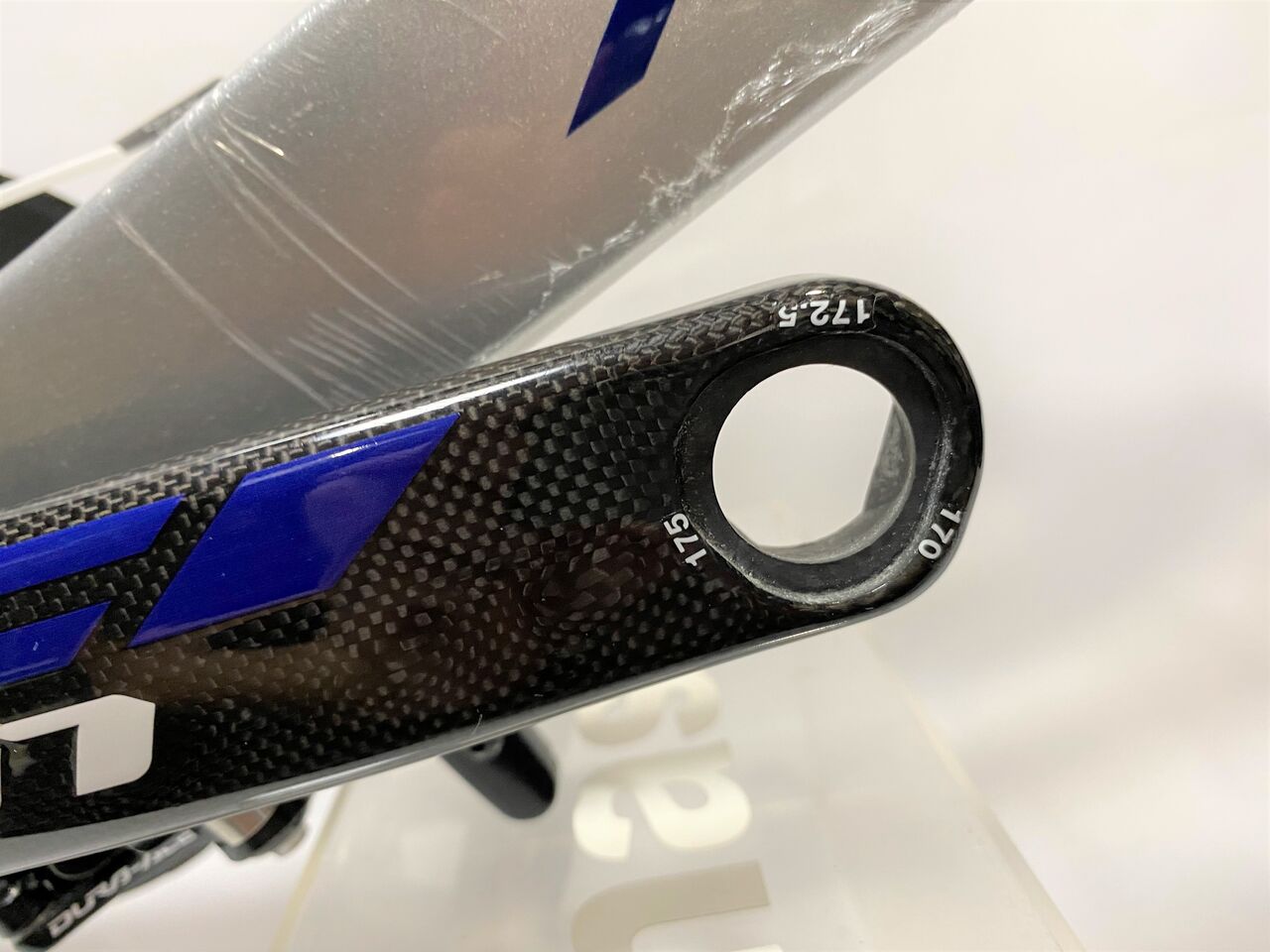

何やら170、172.5、175の数字が。クランク長を変えるギミックがあるのか?



IMG_2317
親切そうに Di2 とか FD とかタグの付いたリードパイプが沢山出てます。



IMG_2314

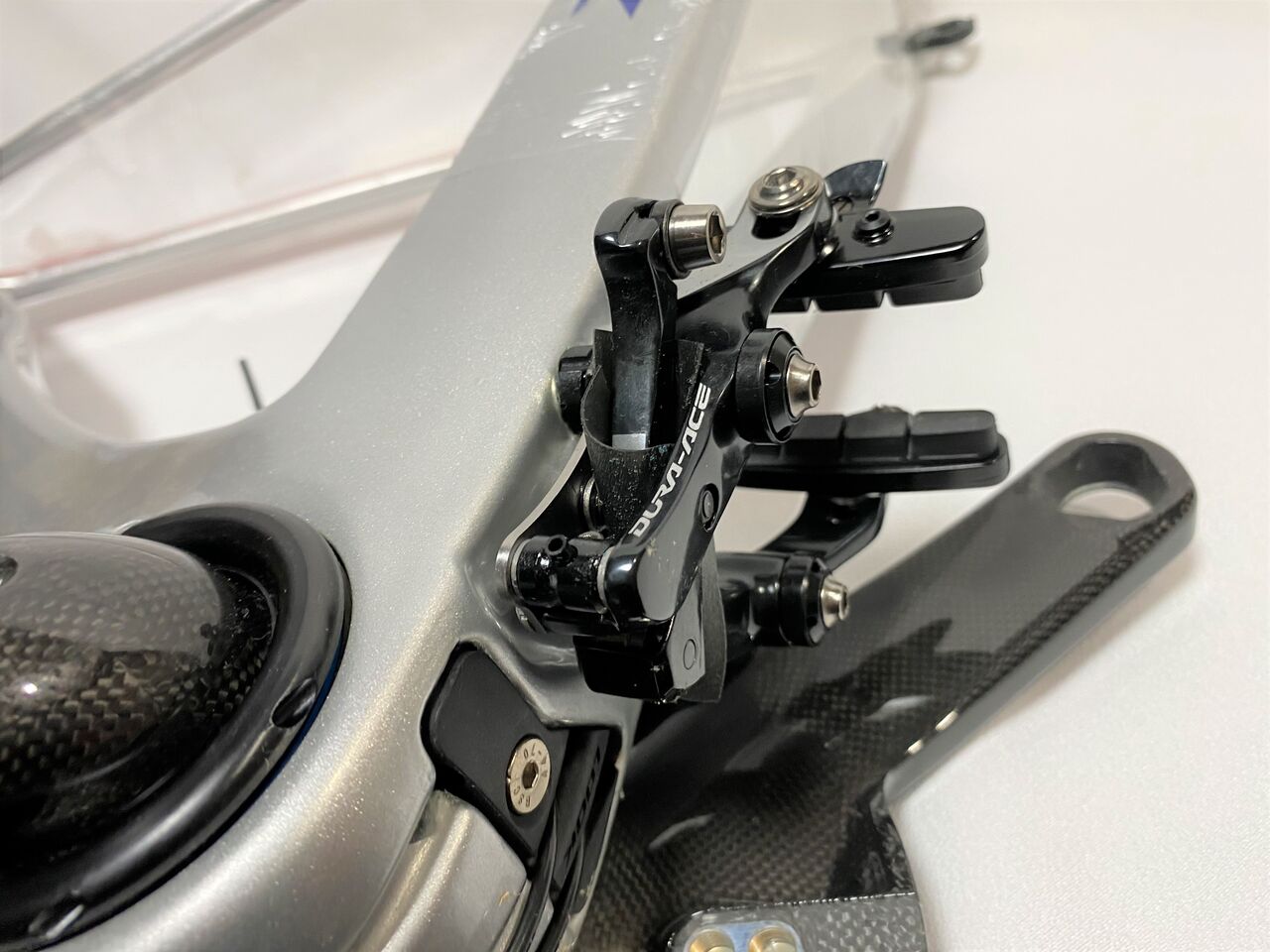

こんなところにリヤブレーキが。



IMG_2316

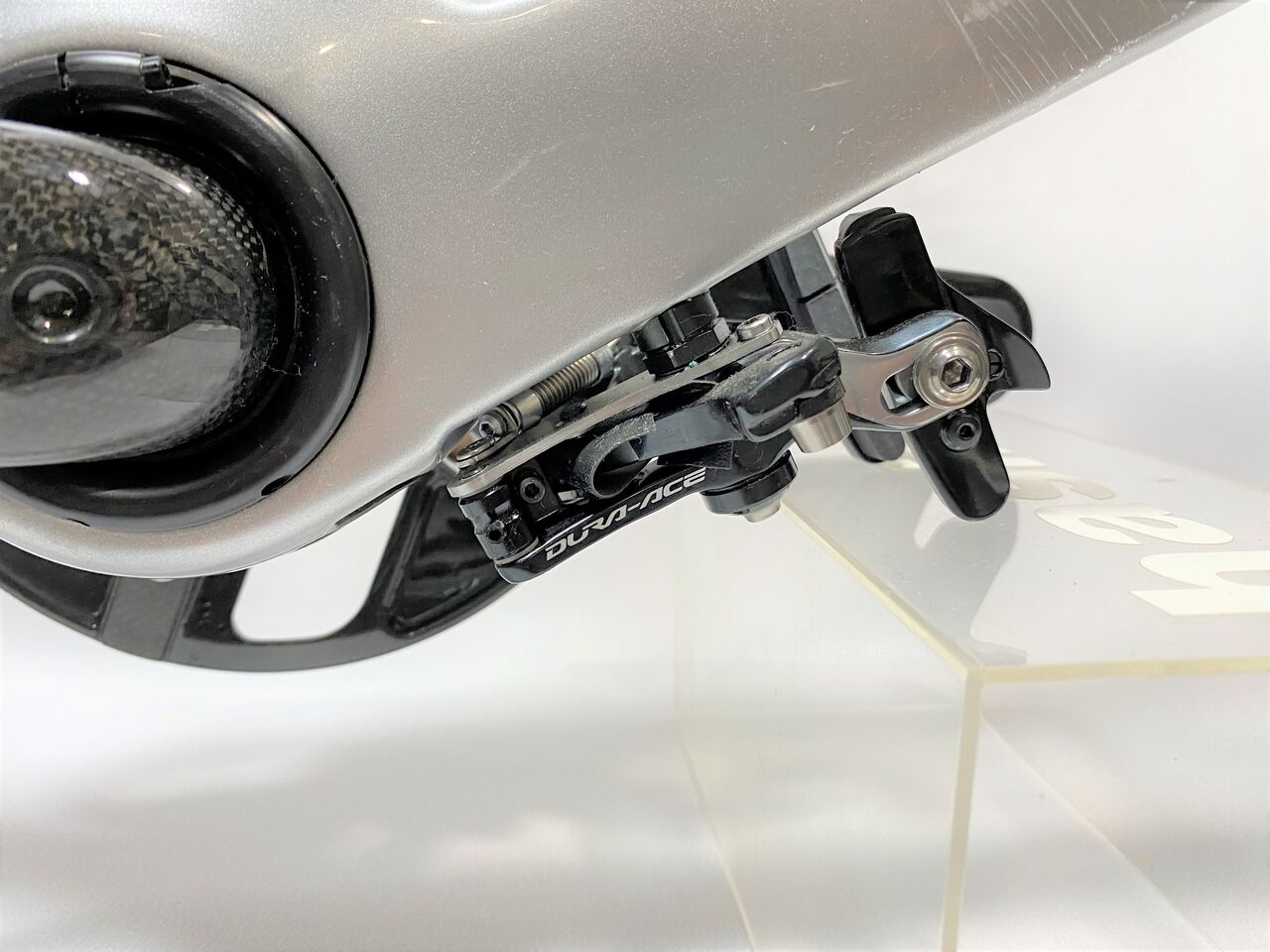

2016年ごろの DURA-ACE BR-9010-R チェーンステーダイレクトマウントタイプですね。



IMG_2322
角断面のチェーンステー。

ちょっとアッセンブリーにビビリ初めています。

次回につづく、
