2019年06月

RALEIGH RSS RSW Sport【橋輪Blog】

RALEIGH RSS RSW Sport

DSC_7287
DSC_7288
RALEIGH RSS RSW Sport(スポーツ)

2019 RALEIGH
RSS RSW Sport    66.960円(税込)
橋輪プライス    60.200円(税込)
フレームサイス:480 / 520mm   22 Speed  11.5kg(12.1kg)

1950年代のイギリス。自転車の小径化による可能性を見出したアレックスモールトンとラレー。モールトンは、その元祖であるオースチン・ミニのラバーコーンサスペンションを採用し衝撃に耐えた。一方、ラレーは、オリジナルの小径バルーンタイヤを開発し、ローコストでの乗り心地を確保。これは、70年代の日本で、軽快車の一世を風靡したミニサイクルへと繋がる。道路状況が改善された現在、ミニサイクルは、ロードゴーイングレーサーのミニベロと呼ばれる乗り物へと進化した。今週は、ラレーのミニベロを3種紹介する。

DSC_7298
写真のカラーは、アガトブルーでフレームサイズ480mm。



DSC_7290
ホイールサイズは、451を採用。タイヤ:20×1 3/8(37-451)



DSC_7299
ハブ:Shimano HB-TX500



DSC_7296
DSC_7297
ラレー型マットガードを標準装備。



DSC_7291
Sugino クランクにガード付きチェーンリングは、52T。



DSC_7293
リヤディレーラー:Shimano ALTUS



DSC_7302
カセットスプロケ;11-34T 8 Speed
メガレンジ34T のローギヤでフロントシングルをカバー。


DSC_7294
ライズがついたオールラウンダーバー採用。



DSC_7295
シフターは、ツイストグリップ式のShimano SL-RS45。



DSC_7285
安定して直立するダブルレックスタンドが標準装備。



DSC_7286
左チェーンステーにコンパクトに畳めます。



DSC_7301




DSC_7304

明日もラレーミニベロ!


Tiger moth 買いました!(その25)【橋輪Blog】

重くて飛べない?蛾(モス)

本日は我、東パル街商店会の総会があるので、これにて早退します。よって今夜の【橋輪Blog】は、社長室よりお届けする。

IMG_4209
さて重たいエンジンに載せ替えたモス。



IMG_4211

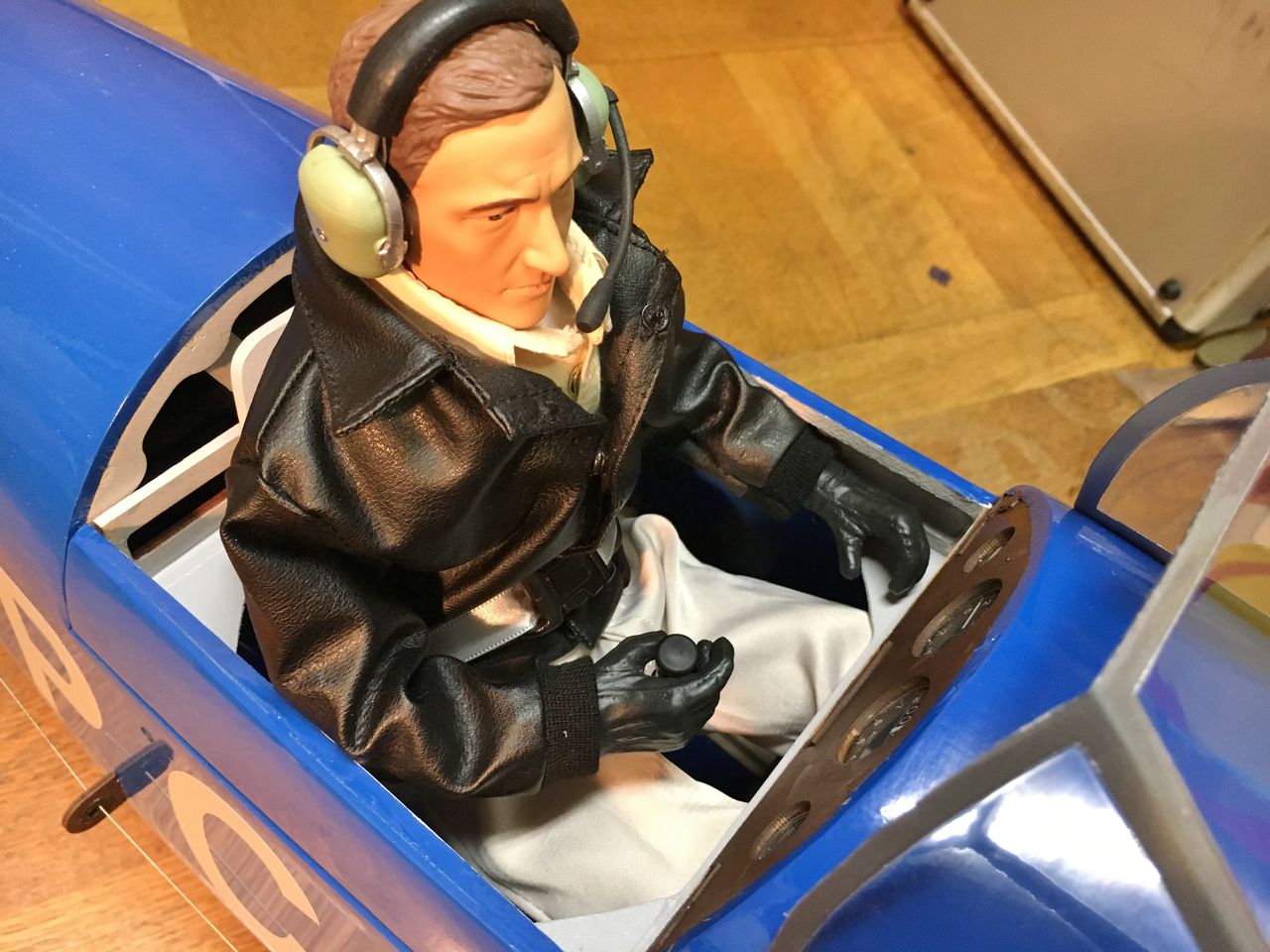

パイロットに搭乗して頂き、



IMG_4212
もう一度重心をみてみる。



IMG_4210
持っている鉛板を全部乗せてみたがまだ足りない。



IMG_4224
鉛板は、729.0g であった。



IMG_4225
ホームセンターでこんな鉄板を入手した。



IMG_4229
これを重ねるがカウリング内に収まるように刻む。



IMG_4230
こんな塩梅であります。



IMG_4231
右側用に購入した鉄アングル材。


IMG_4233
鉄プレート全部で603.0g。



IMG_4284
エンジンマウントボルトに干渉する部分を削った。


IMG_4285
IMG_4291
カウリングに当たるところも同様。


IMG_4288
なんだか装甲車両みたいだ。戦闘機だったら銃弾からエンジンを守れるな。


IMG_4303
さてどうだ?729.0g のウエイトを置いてみる。うあ〜重い。これは流石に重すぎで機首が下がった。


IMG_4305
箱から一枚ずつ抜いて行くと、


IMG_4306
5枚抜いたところでバランスした。



IMG_4307
測ってみると436.5g。


IMG_4324
これだけの鉛板を更に張り付けなければならない。



IMG_4290
左右と上面にまんべんなく張り付けて行く。


IMG_4325
まるで鉛のレゴだよこれ!



IMG_4458
ところがプロペラシャフトを持って持ち上げようとした瞬間、左にグラッと。これでは勝手に左ロールに入ってしまう。


IMG_4459
慌てて左側に張り付けた鉛板を全部剥がした。


IMG_4460
剥がした鉛板の強力粘着テープを一つずつ剥がし、新たに両面テープを貼る。全部やり終えたころには指の皮が薄くなった。


IMG_4461
左の鉛板を右に全部移植するとようやく左右バランスが保たれた。



IMG_4292
カウリングにも何とか収まったが。

鉄板が、603.0g で鉛板が、436.5g 合計で、1.039.5g。やはり1kg 越えのデットウエイトか。これが現実!


IMG_4162
プロペラナットを緩め、



IMG_4159
空回ししてみる。気持ちよく飛行するモスを想像し心を慰める。

次回につづく、


KIMORI COLOSSUS 市販1号機(その10)【橋輪Blog】

M5 キャップスクリューが届く間に

やはりそんな刻みのM5 キャップスクリューは存在しなかった。木森さんが特別に調達した長ネジをその都度カットしているそうだ。月曜日にカットして送ってもらえることに。では、その間に出来る事をやっておこう。

IMG_4548
先ずは、hasirin ステッカーの貼り付けから。これでキモリ出身ではなくハシリン出身のコロッサスへ。



IMG_4545
長すぎたケーブルガイド取付ボルトは、短い物に交換。



IMG_4547
これでBB がすんなり通ります。



IMG_4549
IMG_4550
BB 取付完了。




IMG_4553
DURA クランク。



IMG_4554
56-39T のチェーンリング。



IMG_4551
おっとフロントディレーラーブラケットのタッチアップを忘れていた。



IMG_4555
ブレーキキャリパーの取付け。



IMG_4556
綺麗にしたパーツを組み込んで行くのは、実に気持ちがいい。



IMG_4557
リヤディレーラー。



IMG_4558
フロントディレーラー。



IMG_4561
前後20インチ(406)ホイールもクリーニング完了。



IMG_4564
GOKISO 付いてますからね。



IMG_4565
しかも当時のカラーオーダーであります。



IMG_4559
球面ワッシャーのメンテナンスもお忘れなく。




IMG_4560
カセットは、105 10S 11-28T。



IMG_4568
チェーンは、新調します。KMC X10。



IMG_4562
傷のついたスキュアーも交換しましょう。



IMG_4563
クロモリエンドには最適な無印スキュアー。



IMG_4566
IMG_4567
ブリティッシュレーシンググリーンとゴールドの組合せなかなかカッコいいでしょ!



IMG_4569
傷だらけのシートピラーも DIXNA に交換します。



IMG_4571
んん、スッキリ。



IMG_4573
IMG_4574
綿棒まで動員してビカビカに磨き込んだ KIMORI ステム。



IMG_4570

今夜は、ここまで。

次回につづく、


KIMORI COLOSSUS 市販1号機(その9)【橋輪Blog】

フロントダンパーユニットの秘密

FLIG ユニット(フロント)と MEAD ユニット(リヤ)をメインフレームに組み込んで行きます。これだけ KIMORI に携わって来ましたが、まだ何かが隠されていたとは知らなんだ!

IMG_4495
FLIG ユニットをトラスフレームに組み込んで行きます。コロッサスフレームの組み立ては非常に楽しいものです。


IMG_4496
ナイロンワッシャーは、平ワッシャーを使っていなかったため変形しています。こちらは新品に交換。



IMG_4503
平ワッシャーとナイロンワッシャーの順番はこう。



IMG_4497
KS ブッシュは、先細りのため位置決めしながら指でここまで差し込めます。その後は圧入。ですから誰が作業しても失敗がないのです。



IMG_4502
圧入に使う特殊工具は、M5 の長キャップボルトとナット、適当なカラーのみ。



IMG_4500
この様にセット。



IMG_4501
8mm スパナで締め込んで行けば圧入完了。



IMG_4504
IMG_4506
IMG_4507
これでフロントセクションが形になりました。



IMG_4508
リアアームピボットの組み込み。



IMG_4509
リヤセクションの組み込み。



IMG_4534
リヤエンドのピロボール(小)の一つにガタが出てました。



IMG_4516
こちらは新品に交換しましょう。



IMG_4517
フロントダンパーユニットに見知らぬ秘密が!



IMG_4544
メインフレーム下部からピロボール(中)をかえして伸びたアームの先端にピロボール(大)がありますが、



IMG_4518
このボルトとスペーサーでショックユニット下部に結合されています。



IMG_4519
このボルトの奥に秘密があるという。



IMG_4520
M5 ボルトを抜いた穴に2.5mm の六角ドライバーを差し込んでみると。おお引っ掛かった。



IMG_4527
これを緩めて行くと・・・・おっと何か出てきたぞ!



IMG_4525
M5 のイモネジ!こんなん仕込んであったのか木森さん。早く教えといてよ〜!



IMG_4487
このイモネジでカラーが抜け出てこないように止めてたのか!知らなんだ〜!



IMG_4408
イモネジ緩んでただけじゃん。えらい苦労しちゃったなもう。



IMG_4503
さて組み込んだリンク全てに抜け止めのM5 長ボルトをセットしていきます。



IMG_4529
あららら・・・ちと短いぞ!



IMG_4530
IMG_4532
IMG_4531
全ての箇所が2.2mm ほど足りません。平ワッシャーを使わないプロトタイプのボルトでは、2枚分の2.2mm が足りなくなったわけです。



IMG_4533

アッパーアームに一番長いのが2本、次にショックユニット下部、インナーチューブベアリング部、リヤ MEAD ユニットの順で微妙に短くなる。Monotarou や MISUMI で検索したがM5 キャップスクリューでこんなサイズはない。長さはみな5mm 単位だし最長で40mm までしかない。どこで手に入れてるんだろう?

DSC_7282

こらまた木森さんに相談だな



KIMORI COLOSSUS 市販1号機(その8)【橋輪Blog】

KIMORI COLOSSUS フレームの組立

ロータスキモリの元オーナーであり KIMORI のペインターである井本さんにタッチアップ用の共色を調合して頂いた。

IMG_4474
当時の塗料は残っていないのでリンクを一つ送り調合して頂いた。流石に色はぴったり。左の透明な液体は、高価促進剤いや硬貨促進剤。


IMG_4475
フレーム組立前にキズを補修。


IMG_4476
こんなとこね。



IMG_4478
さてビカビカに磨いたアルミブロックに DU ブッシュを組付けて行きます。



IMG_4479
挿入方法は、万力による圧入。



IMG_4480
抜くより入れるが数倍楽ちん。



IMG_4481
IMG_4482
IMG_4484
DU ブッシュ単体では、自然落下するほどクリアランスがありますが、



IMG_4485
ブロックに圧入したあとは、ヌルッって感じで入ります。



IMG_4486
アルミブロックが落下しないぐらい。



IMG_4487
ブッシュを抜く際出て来てしまったアルミカラー。



IMG_4488
その7で「何でアルミカラーなんか入れてあるんだろう?今度木森さんに聞いてみよう」と書いたが、よく考えたらすぐわかった。側面を平らにするためである。(それ以外にも知らなかった秘密が)



IMG_4489
曲面ではブッシュが密着しないもんね。



IMG_4490
10ヶ所のDUブッシュ挿入完了。



IMG_4491
アウターチューブの右側だけ磨いてみた。



IMG_4492
すぐにビカビカ。



IMG_4494
フォークの組み立てが完了。



IMG_4126
ハード仕様だったMEAD ユニット。(リヤダンパー)



IMG_4471
ハードからミディアムに戻そうとしたがウレタンゴム在庫のサイズが合わない。(フレームサイズごとに長さが違う)


IMG_4472
井本さん何気にカラーをゴールドアルマイトしてたのね。



IMG_4477
一個だけ長いので帳尻合わせちゃった。



IMG_4493

いうなれば、スプリングであれば可変ピッチで最初の挙動が柔らかく、その後固くなるってな言い訳。

明日につづく、
