2019年05月

KIMORI COLOSSUS 市販1号機(その4)【橋輪Blog】

KIMORI COLOSSUS 市販1号機(その4)

さて今夜は、コンポーネントのクリーニングとフレーム可動部にあるDUブッシュと呼ばれる無給油ベアリングの交換であります。

IMG_4197

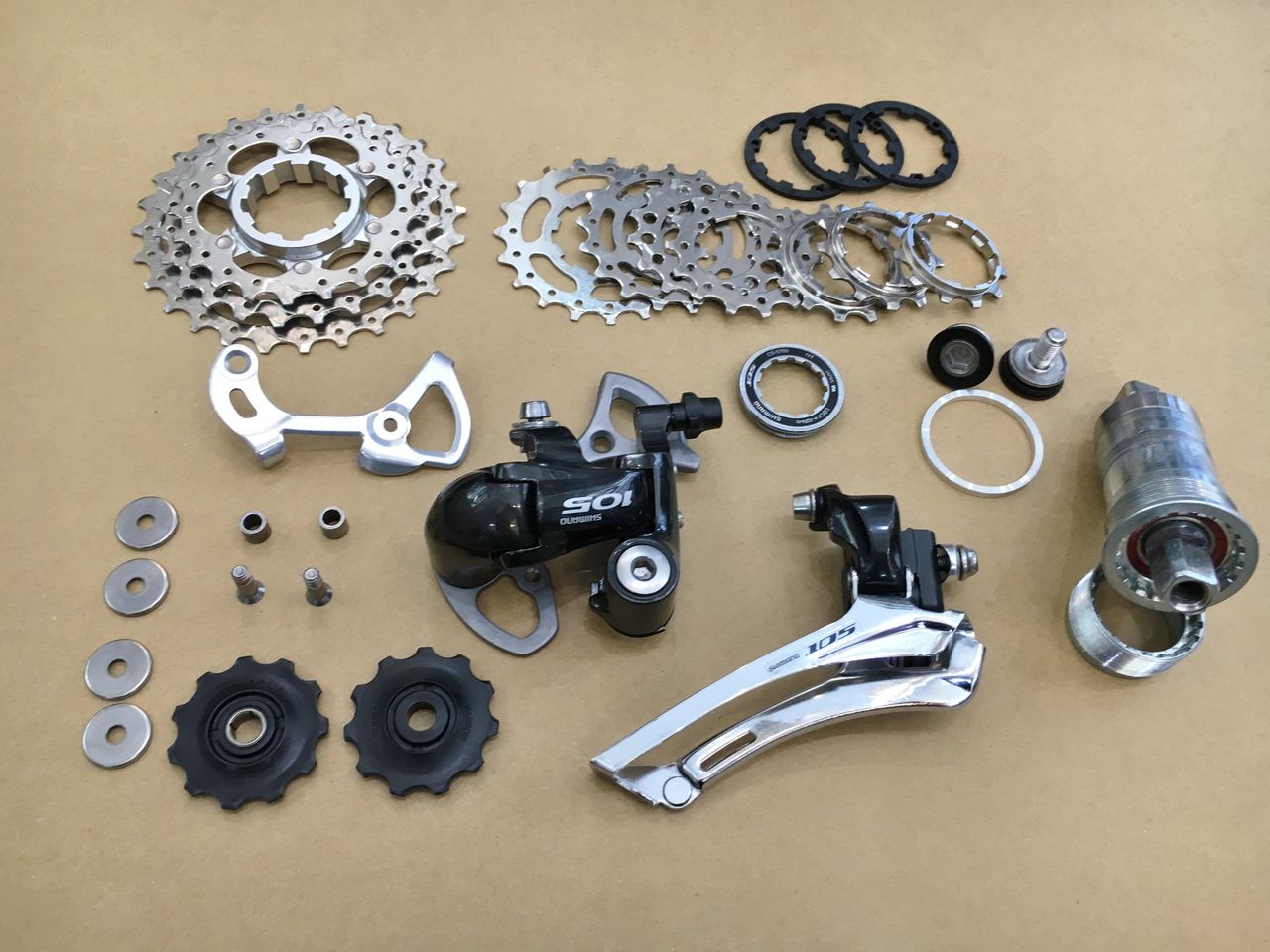

クリーニングしたFD / RD / BB / カセット。



IMG_4192

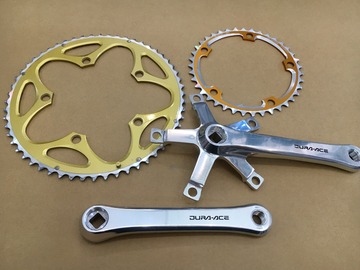

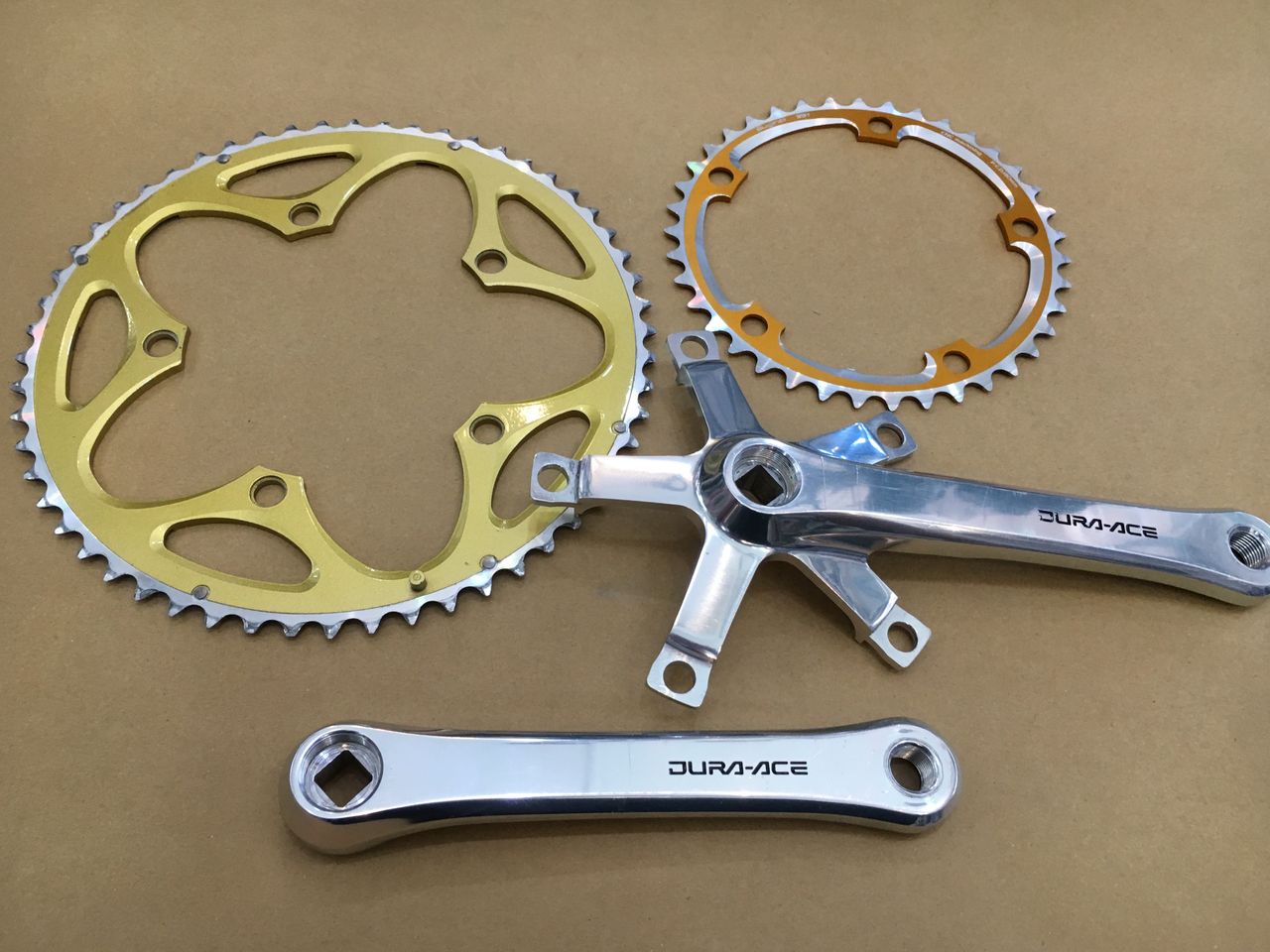

DURA クランクもピカピカに。



IMG_4193

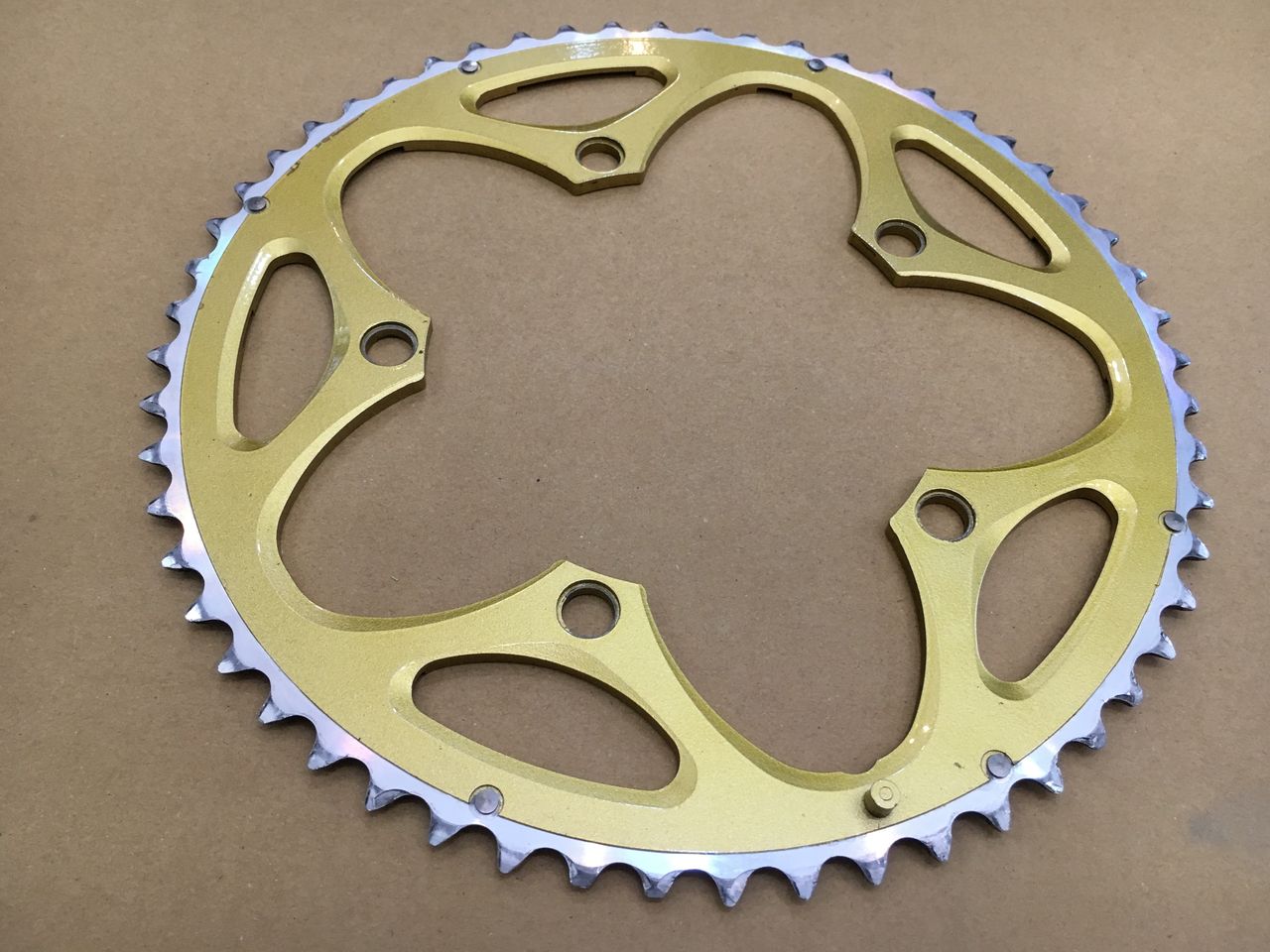

アウターリングは、Sugino PE130S 56T。井本さん金に塗ったな。



IMG_4196

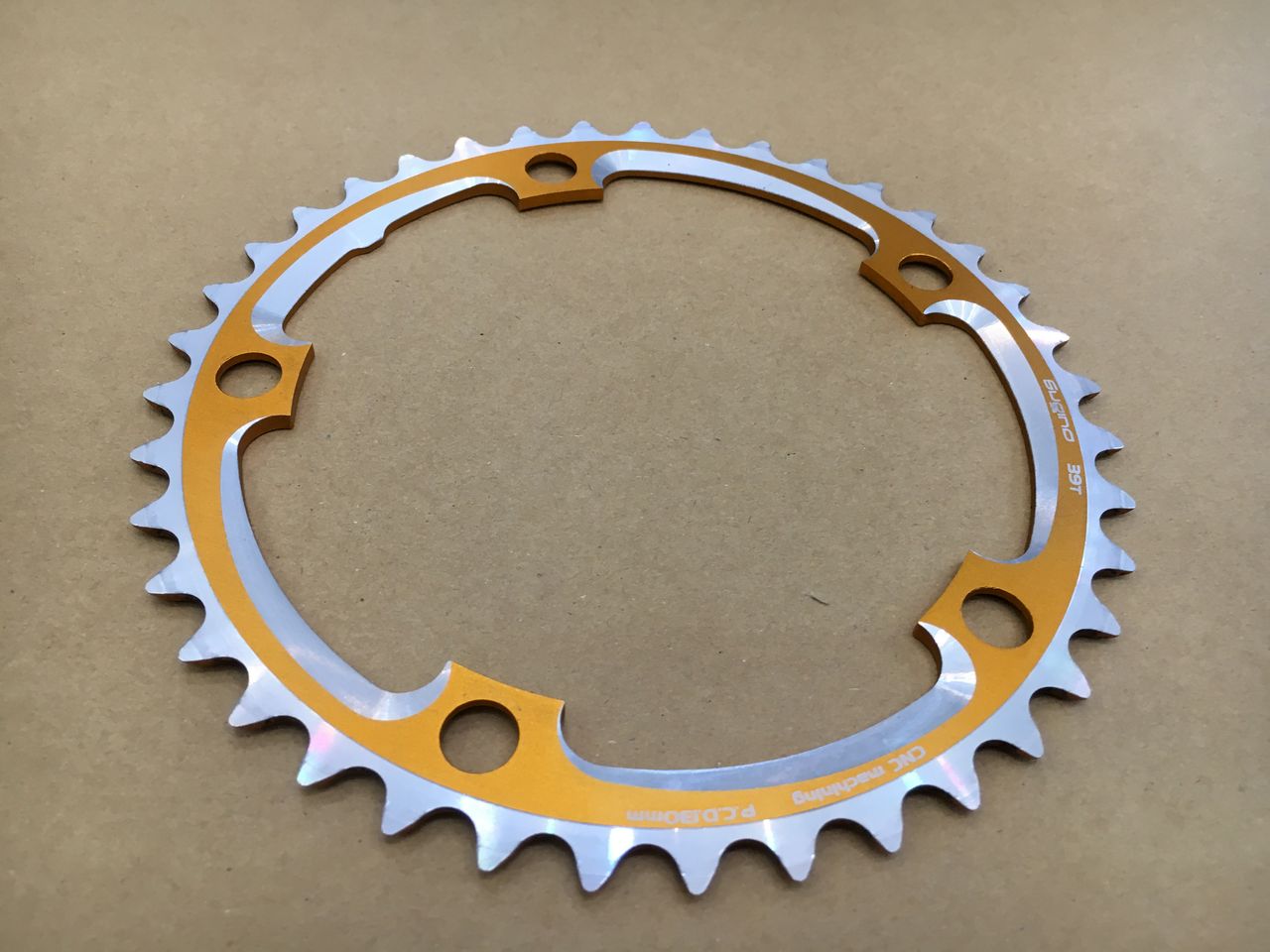

39T インナーも Sugino。



IMG_4199
取り外すのがこのDUブッシュ。右側のKSブッシュが入り込み軸方向と横方向の支持及び潤滑を受け持つ。



IMG_4198
フォークユニットに6ヶ所。リヤダンパー、フロントフォークにそれぞれ2ヶ所の計10か所。



IMG_4200

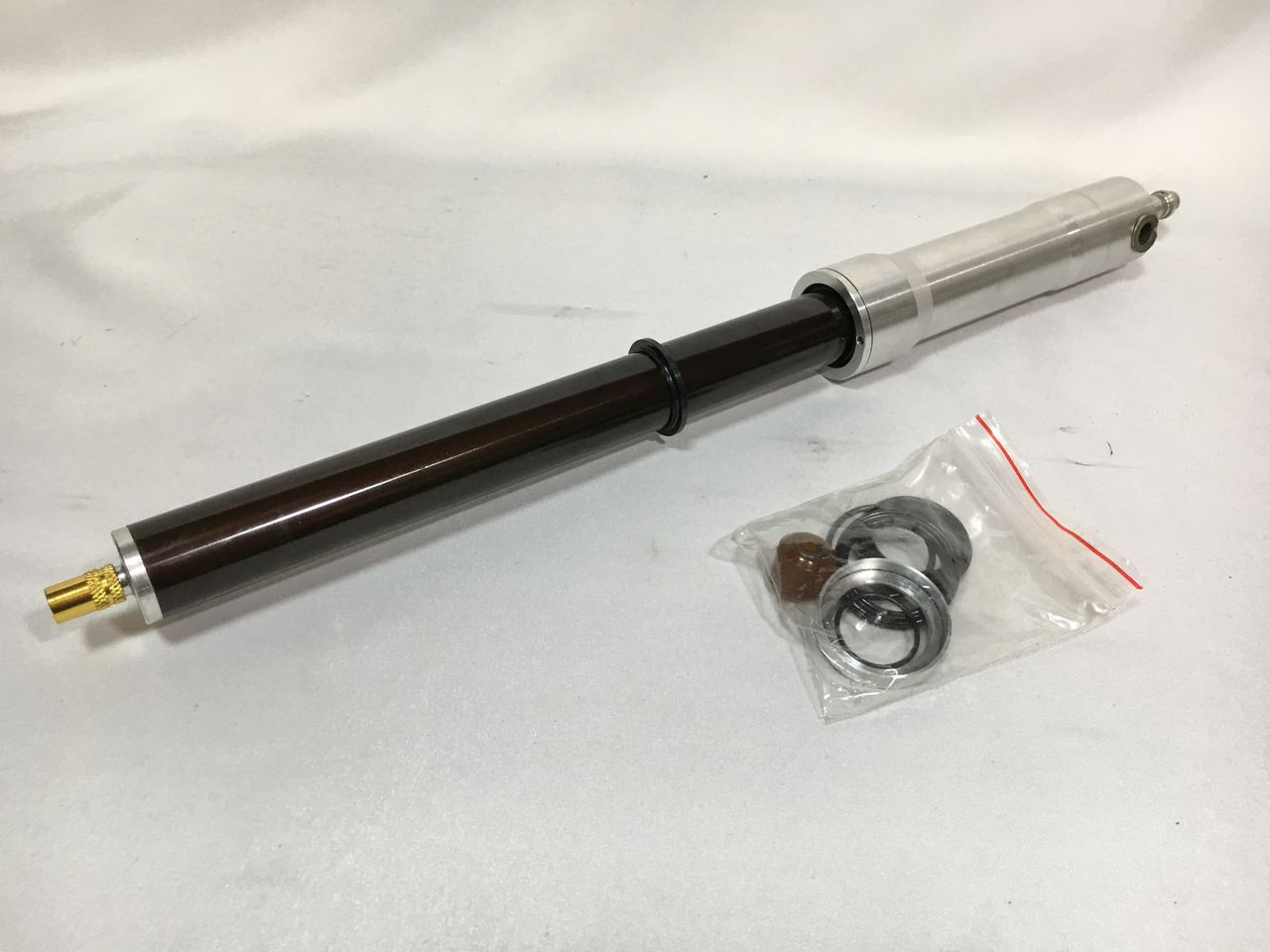

オーバーホールされKIMORI ファクトリーから戻ってきたフロントダンパーユニット。小袋は、交換されたオイルシール関係。



IMG_4177
DUブッシュは内径8mm で、何時も使っているVARのベアリング抜きは、10〜17mm で使えず。



IMG_4176

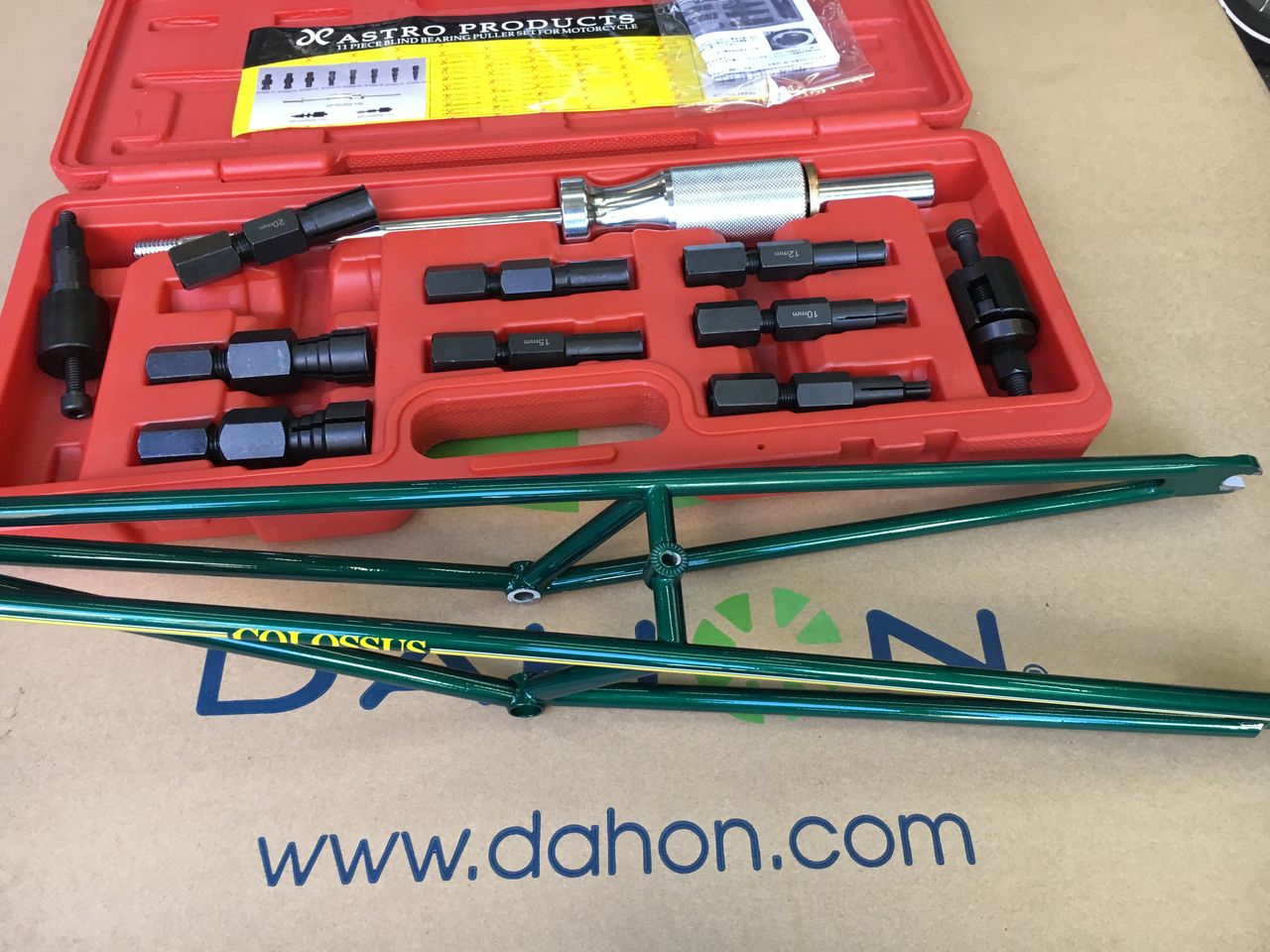

でもって購入したのがスライディングハンマー式ベアリングプーラー。内径8〜30mm のアダプターと2種類のブッシュプーラー、スライディングハンマが入って税別の19.800円。10年前なら5万円くらいした代物だ。特殊工具も安くなったもんだ。購入した店舗に8mm に対応するベアリングプーラーセット3種類あったけどこのDUブッシュにピッタリ合ったのはこのセットだけ。やっぱこういうもんは、通販じゃ買えないな。


IMG_4183

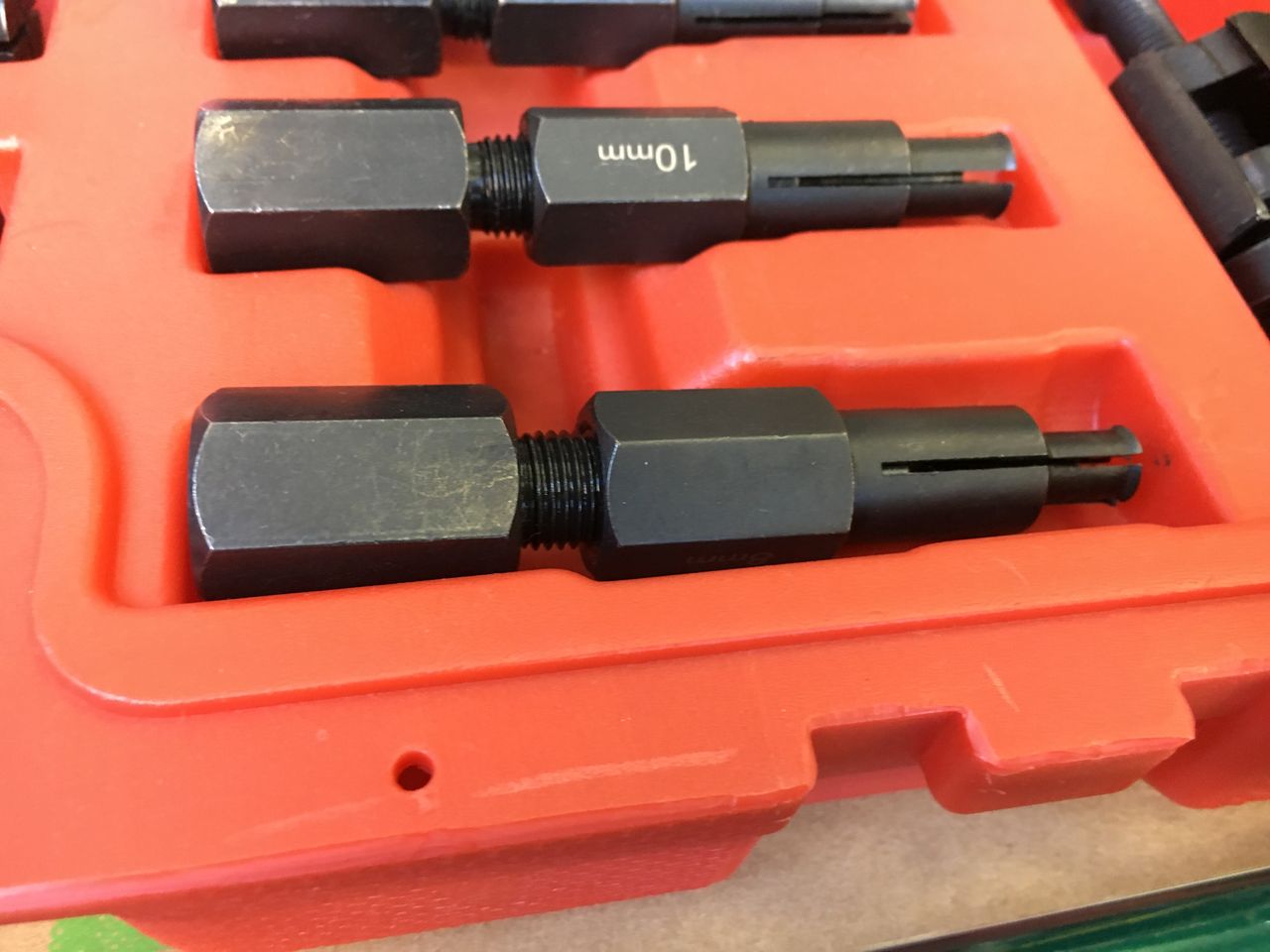

取り急ぎ今回使うのはこの8mm。30mm なんかこの稼業じゃ一生使わないだろう。



IMG_4182
先ずは、フロントフォークのDUブッシュから抜いてみようか。



IMG_4184
内径、奥行きもドンピシャだ。

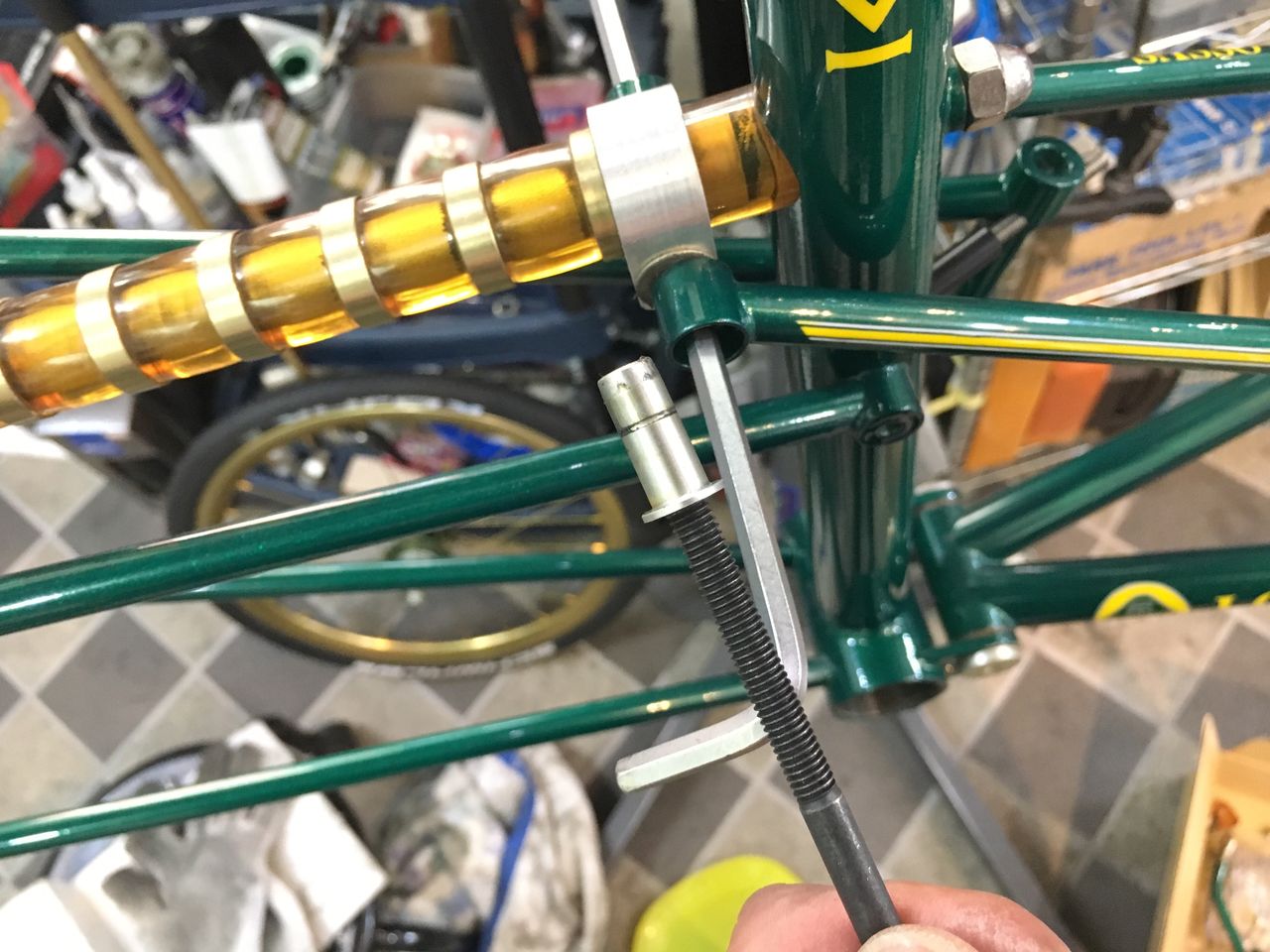

IMG_4185
さてロックして、



IMG_4186
ガンガン引いてみる。



IMG_4187

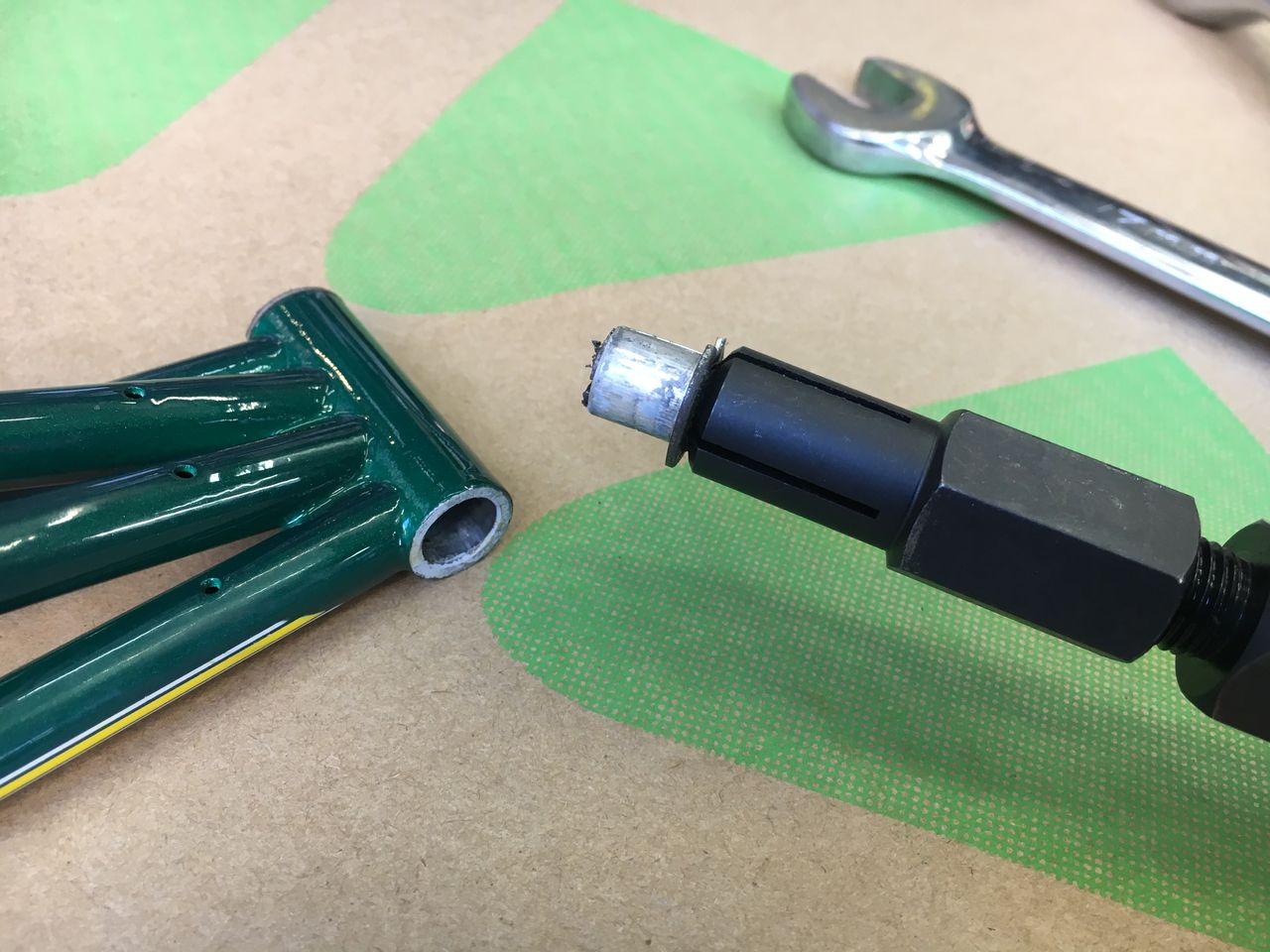

結構硬かったが何とか抜けた。



IMG_4188
次に反対側は、あっさり外れた!えっ、外れたのでは・・・ない。



IMG_4189

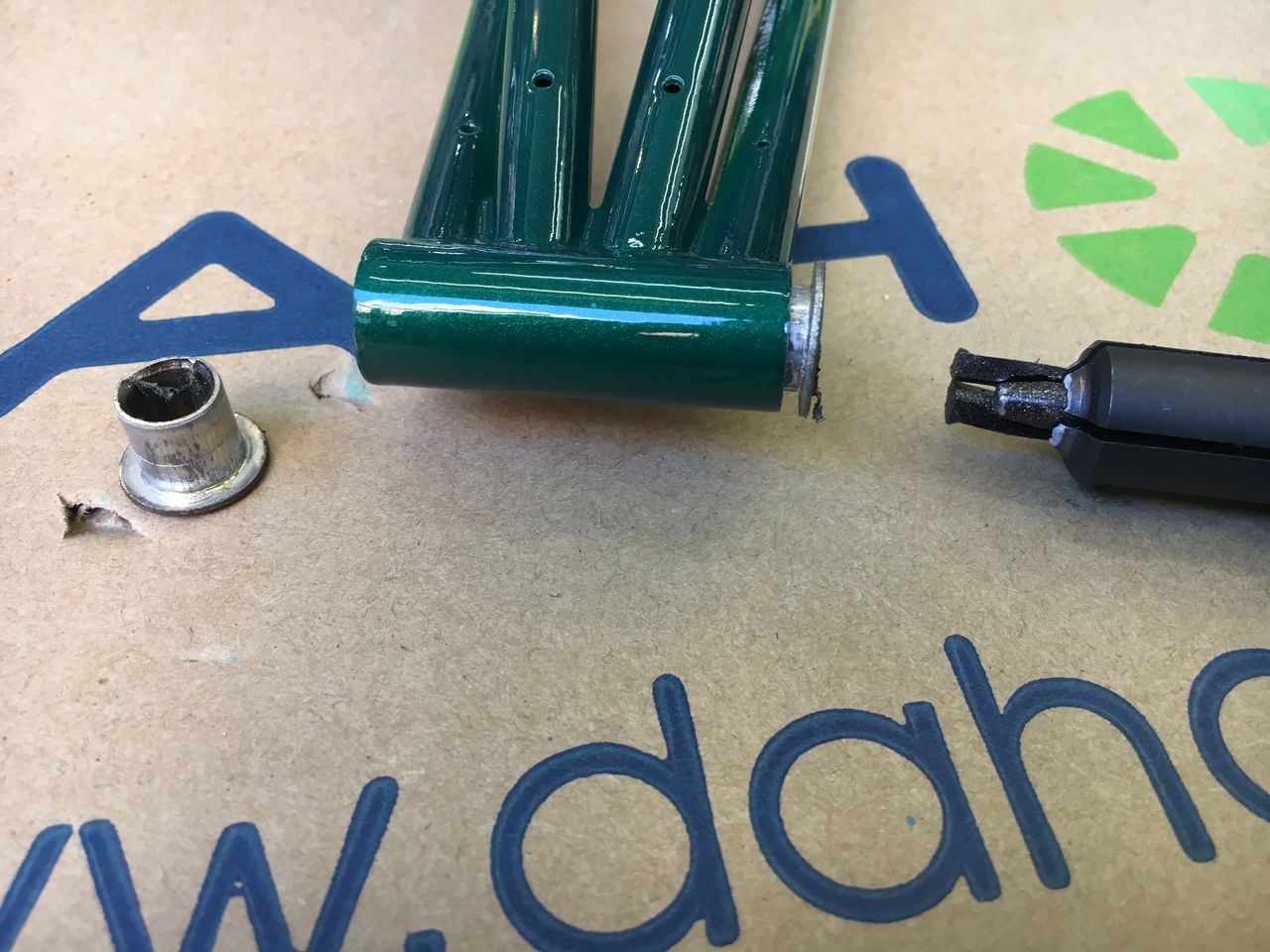

アタッチメントが・・・・・・・・・・・・折れた!



IMG_4201
片側外れてるから内径に合う棒で反対側は叩き出せたけど。

残り8個あって抜けたの1個半ってどうゆう事ヨ!流石にこの工具弱すぎだろ!

次回につづく、





KIMORI COLOSSUS 市販1号機(その3)【橋輪Blog】

KIMORI COLOSSUS 市販1号機(その3)

今日は、リヤスイングアームを分解して行きます。コロッサスフレームの分解組立は、非常に楽しいものなのです。

IMG_4122
キモリお手製スライディングハンマーを使い分解して行きます。


IMG_4123
はい、KSブッシュが抜けて来ました。



IMG_4125
リヤダンパーの分解。



IMG_4126

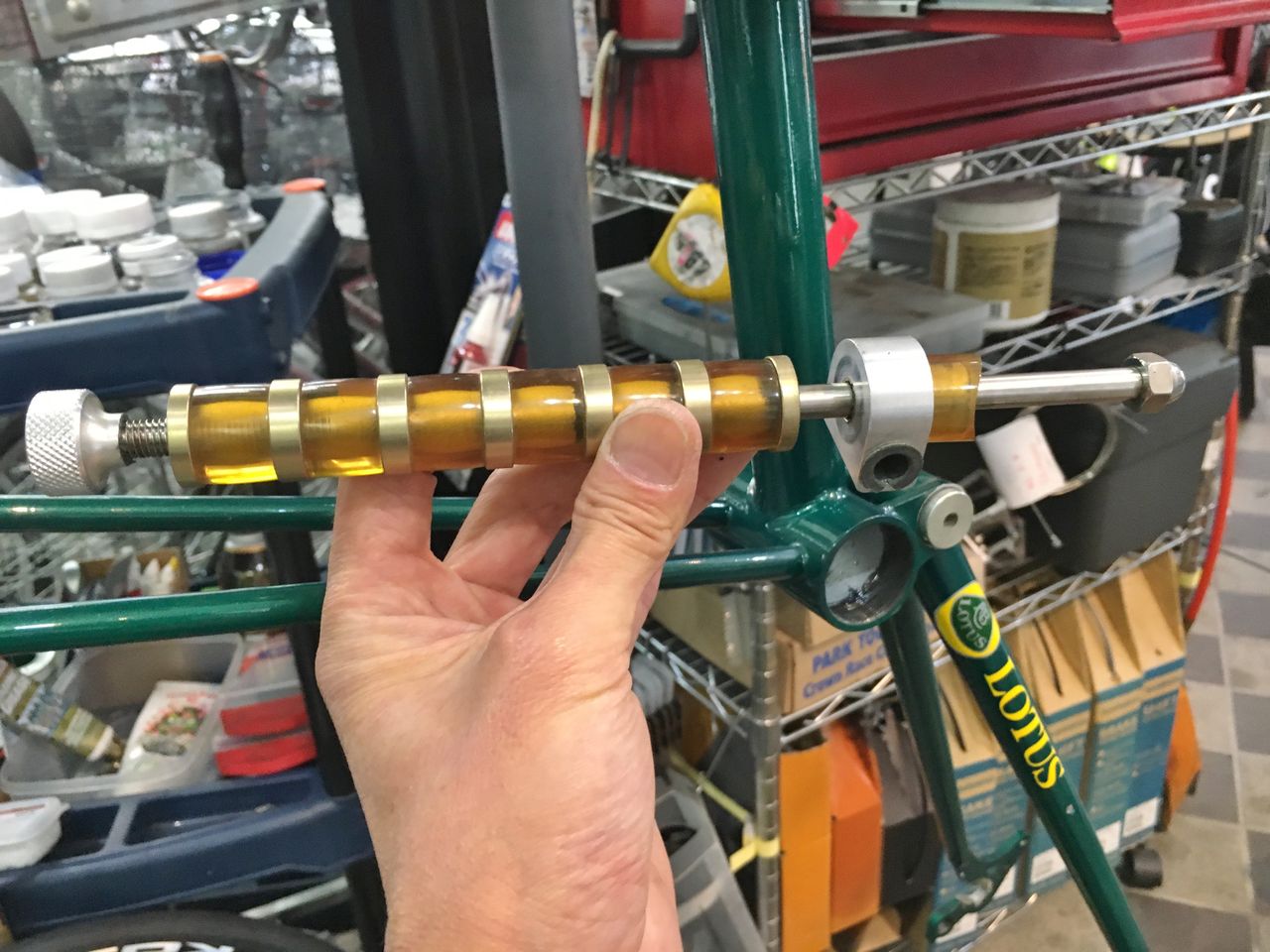

これが MEAD(ミード)ユニットの要となるウレタンゴム。6個組のハードタイプが組まれているのでミドルに戻しましょう。


IMG_4124

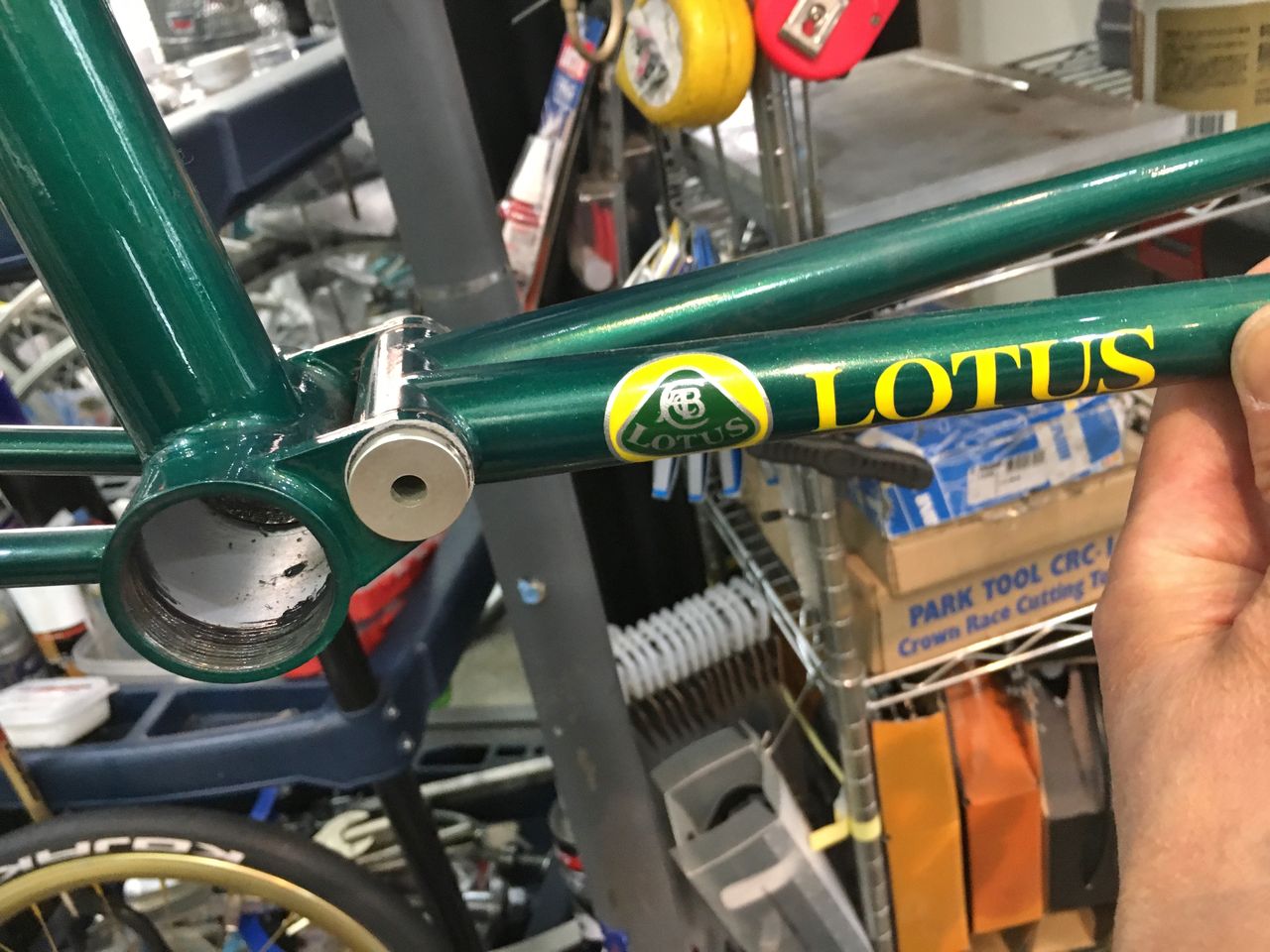

左リヤアームにも ROTUS。



IMG_4127
リヤアームピボットには、ガタが出ていません。



IMG_4128

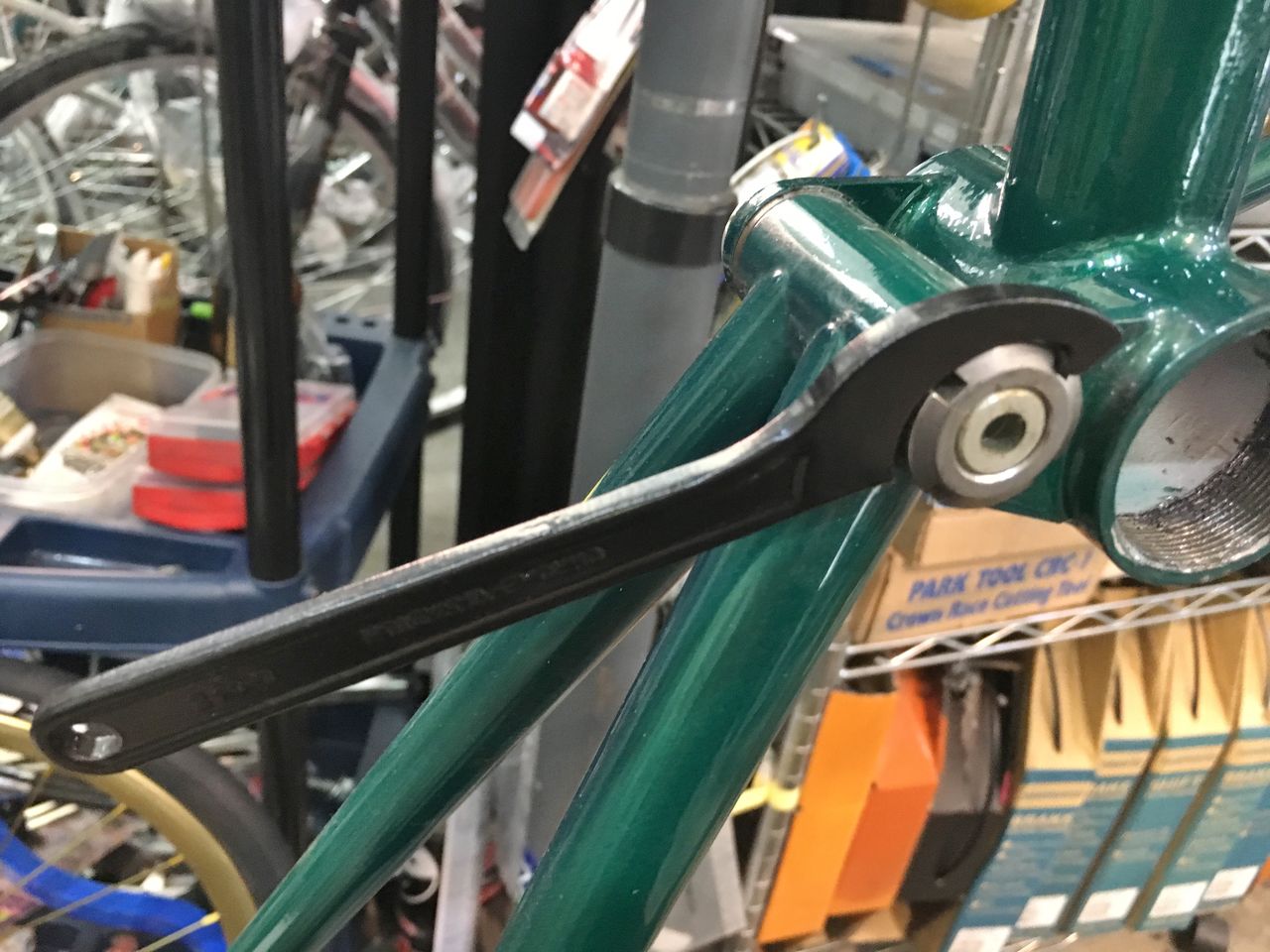

フックレンチでスペシャルナットを外します。



IMG_4129

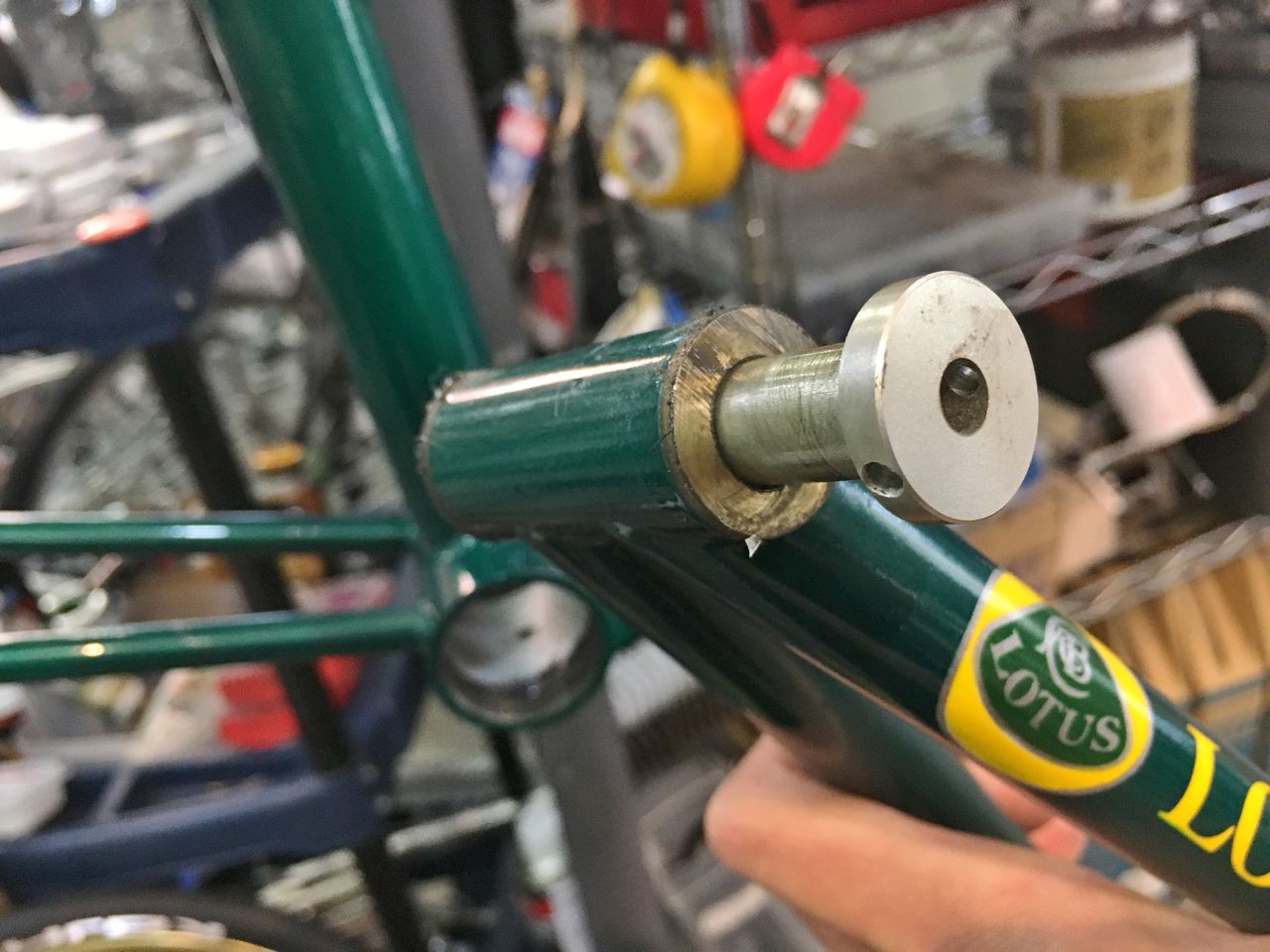

スピンドルは、六角レンチを掛けて緩めて行きます。



IMG_4131
ブラスブッシュは、一度メンテしたのか全く摩耗していませんでした。



IMG_4132
これでメインフレームオンリーとなりました。



IMG_4133
IMG_4136

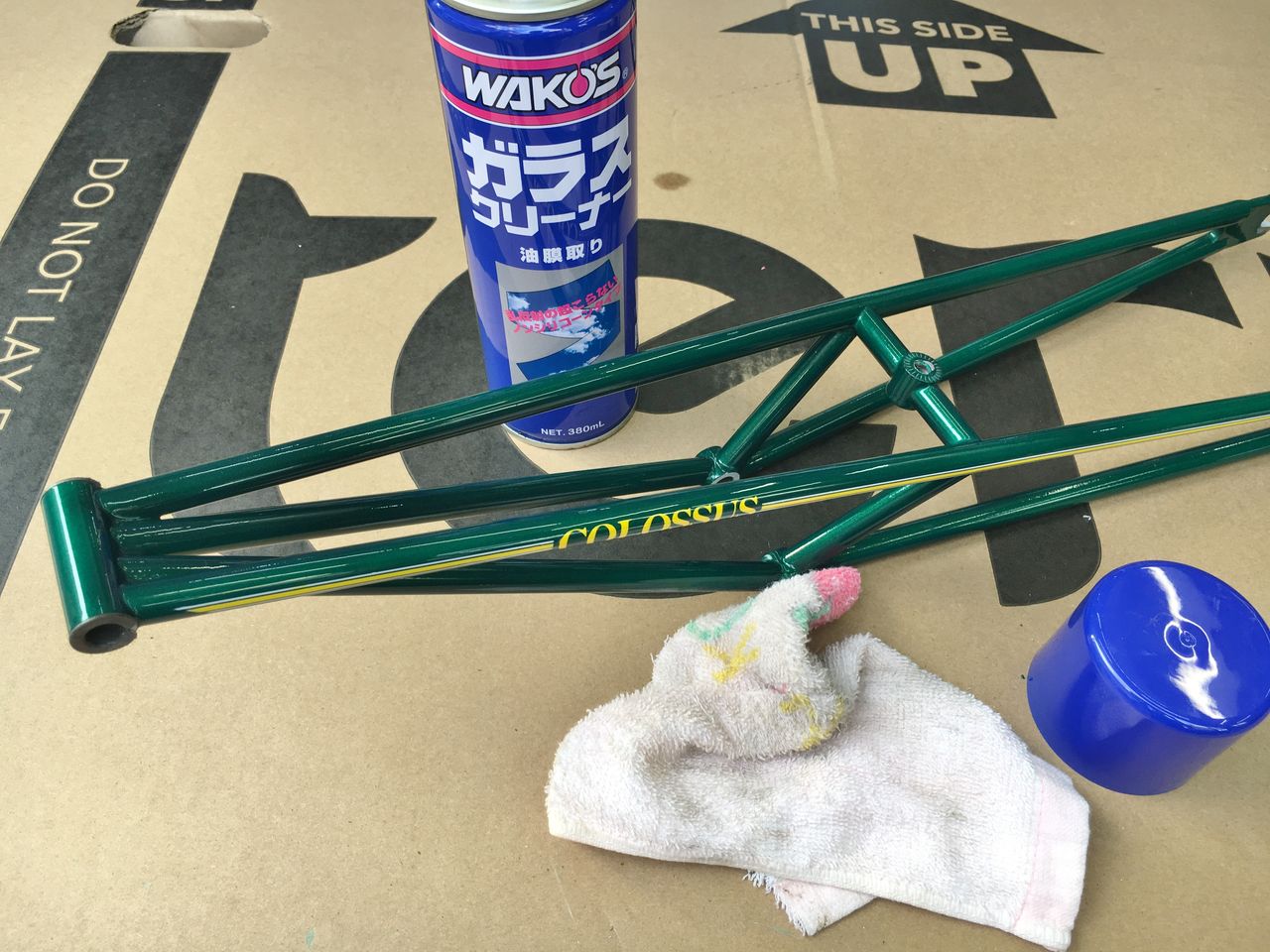

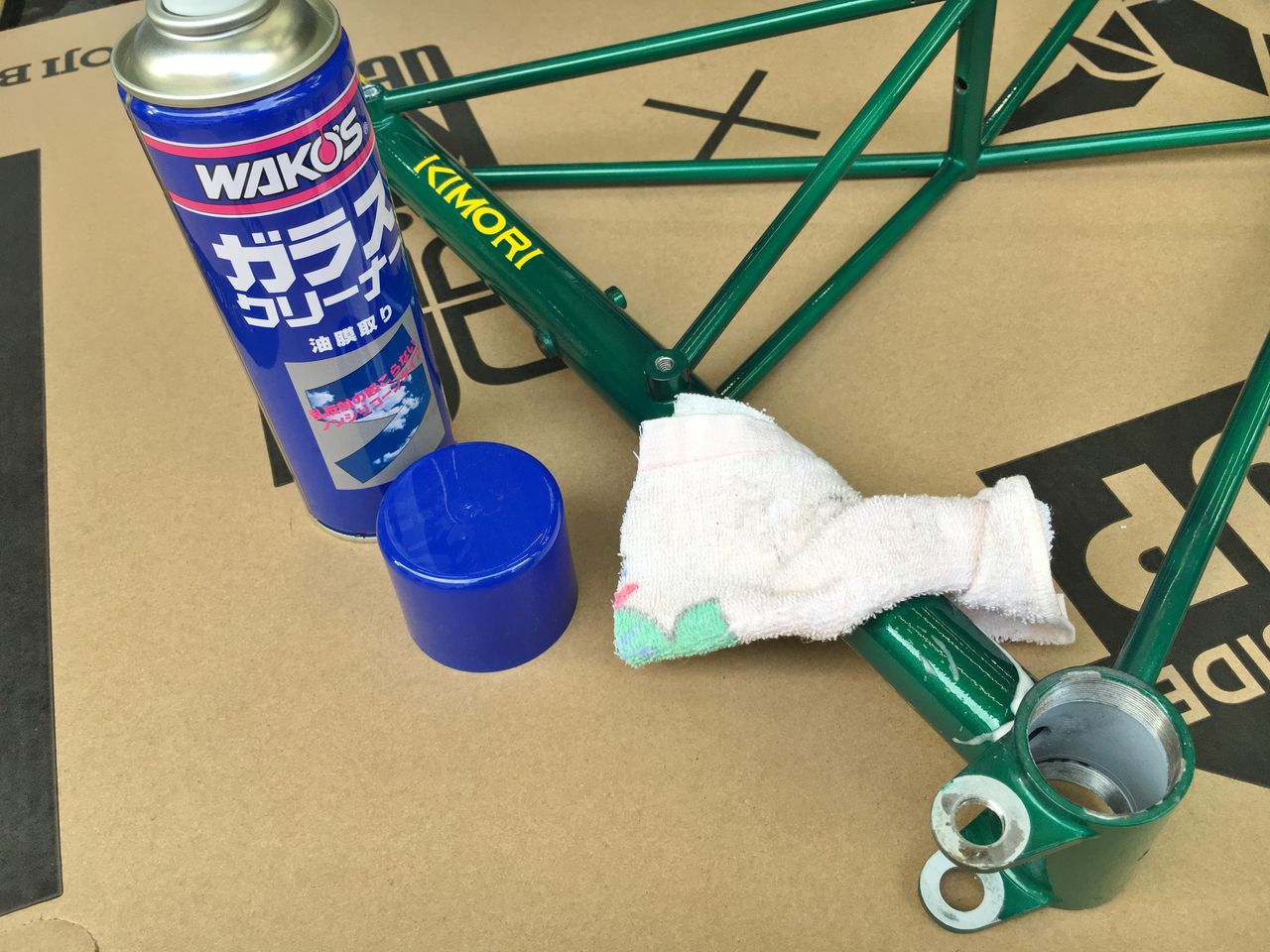

WAKOS ガラスクリーナーで汚れを取って行きます。



IMG_4134

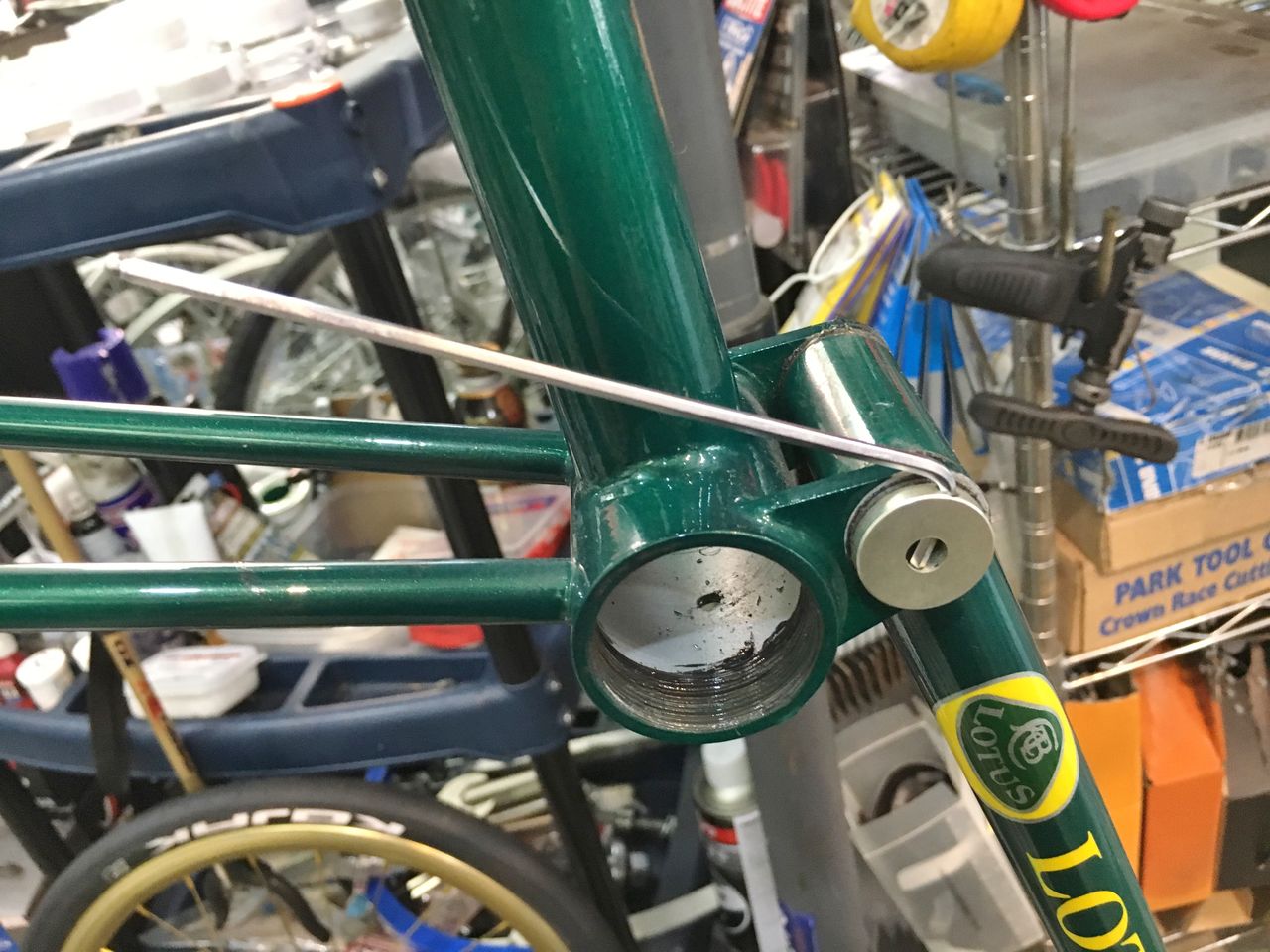

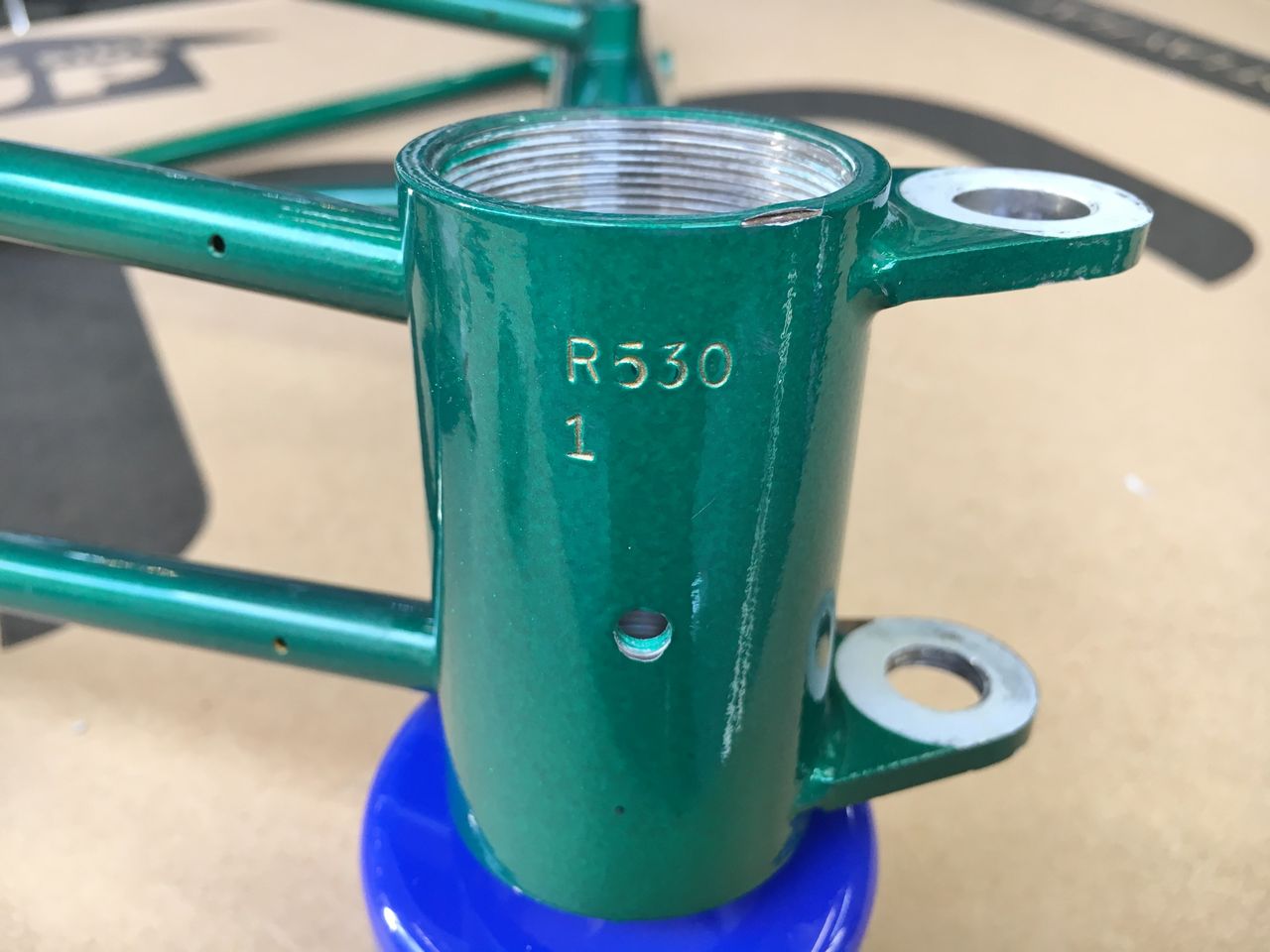

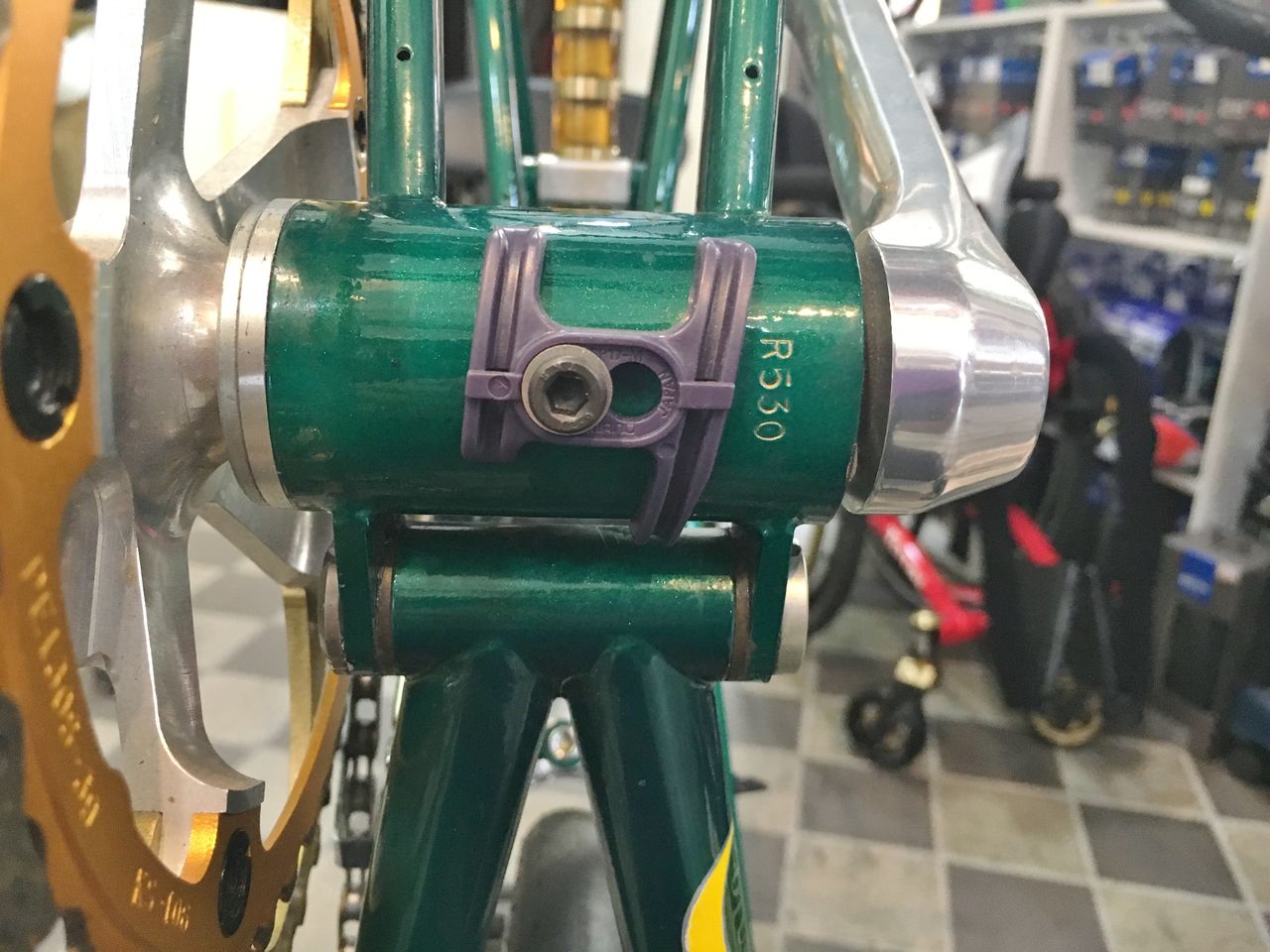

BB ハンガー下に刻印された R530 は、フレームサイズ L の530mm。フレームナンバーは、1号機の「1」です。


IMG_4137

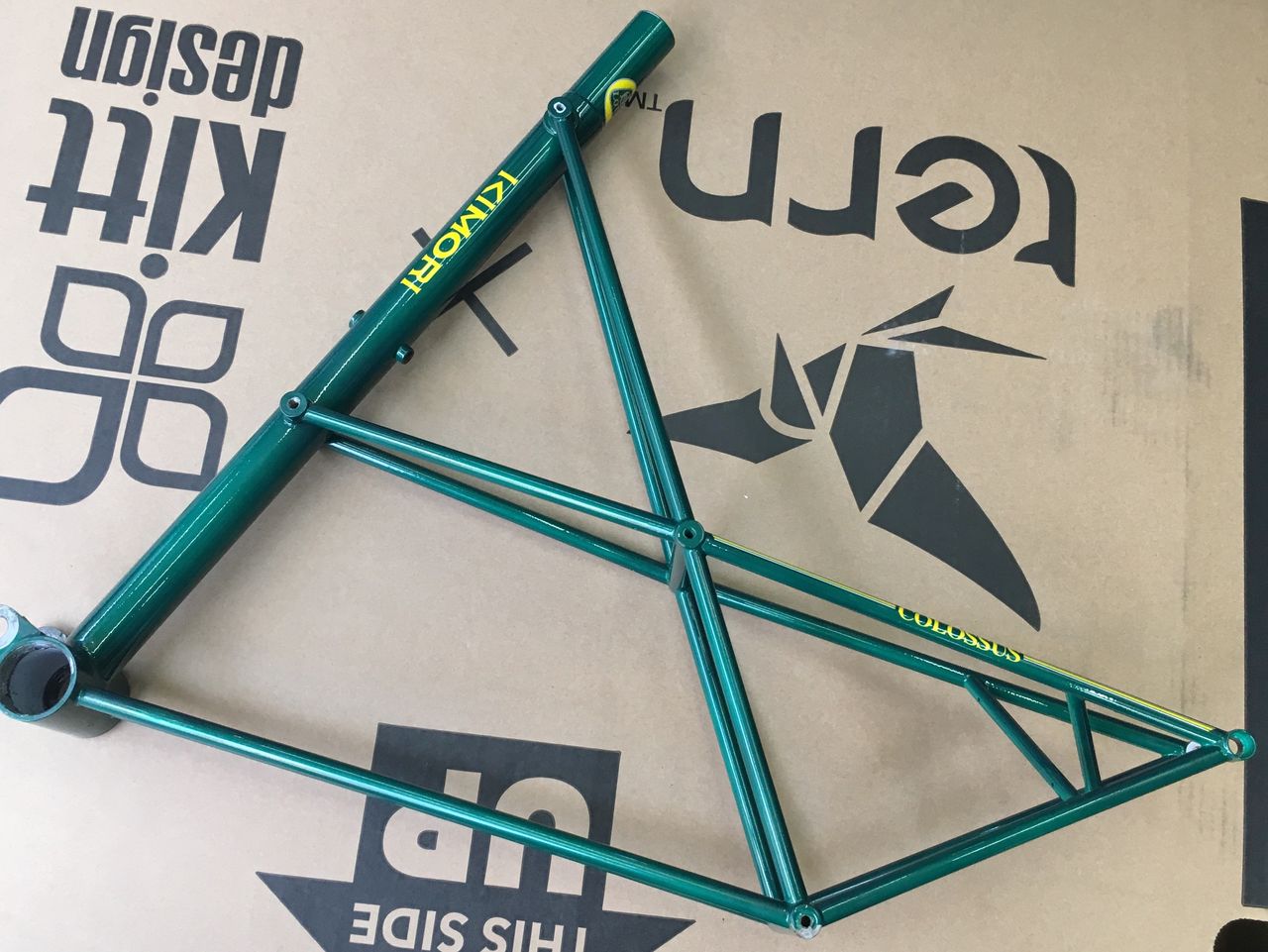

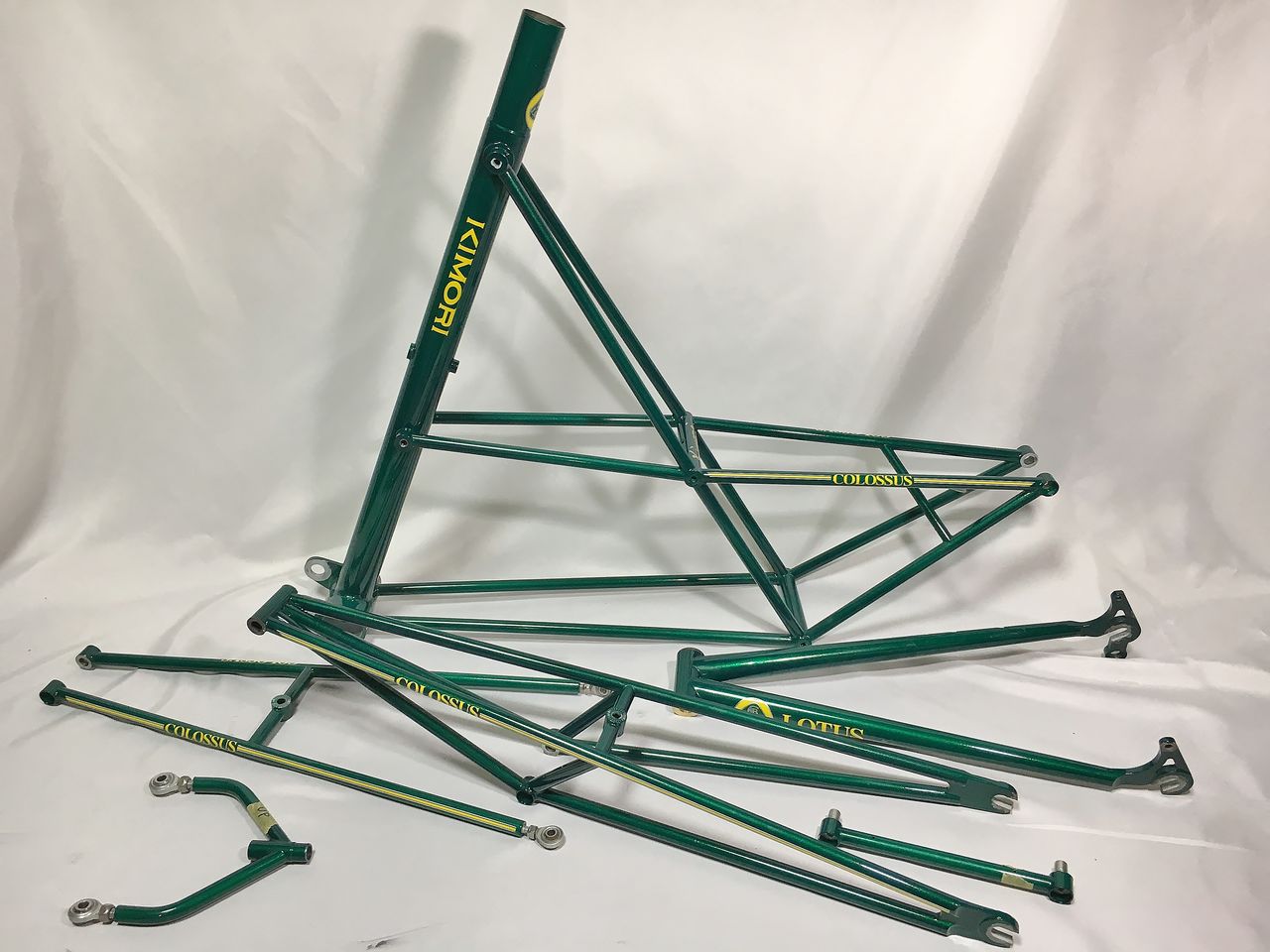

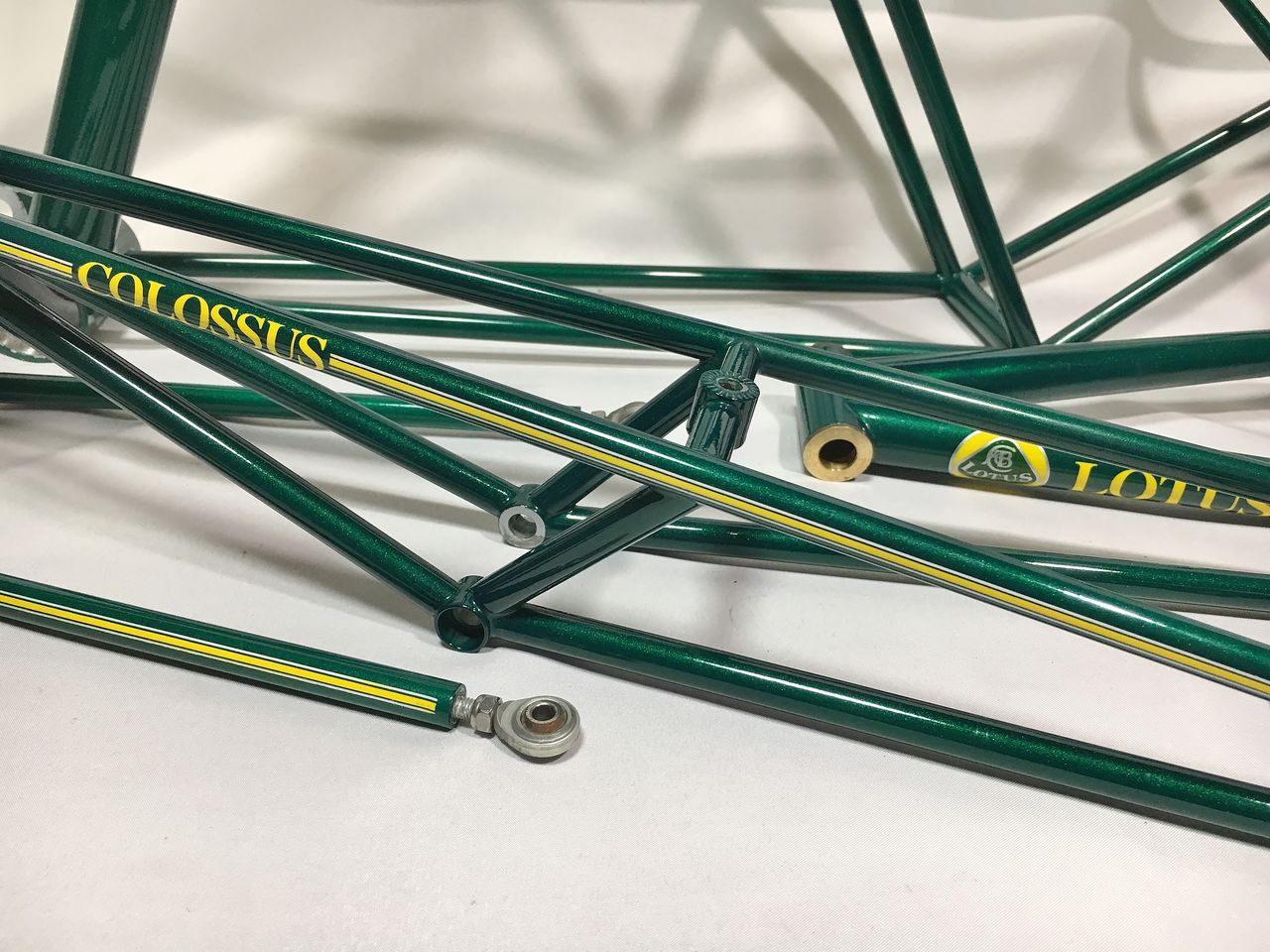

全バラとなったコロッサスフレーム。



IMG_4138
凄く綺麗な配色ですがどのレーシングカーを意識したのかな?



d65a2fae787dc07e832d12463a32ffa2-700

こんな感じかな? とするとゴールドのホイールは、どっから?

次回につづく、

Tiger moth 買いました!(その23)【橋輪Blog】

カウリングに開けた穴どうして塞ぐ?

IMG_4088

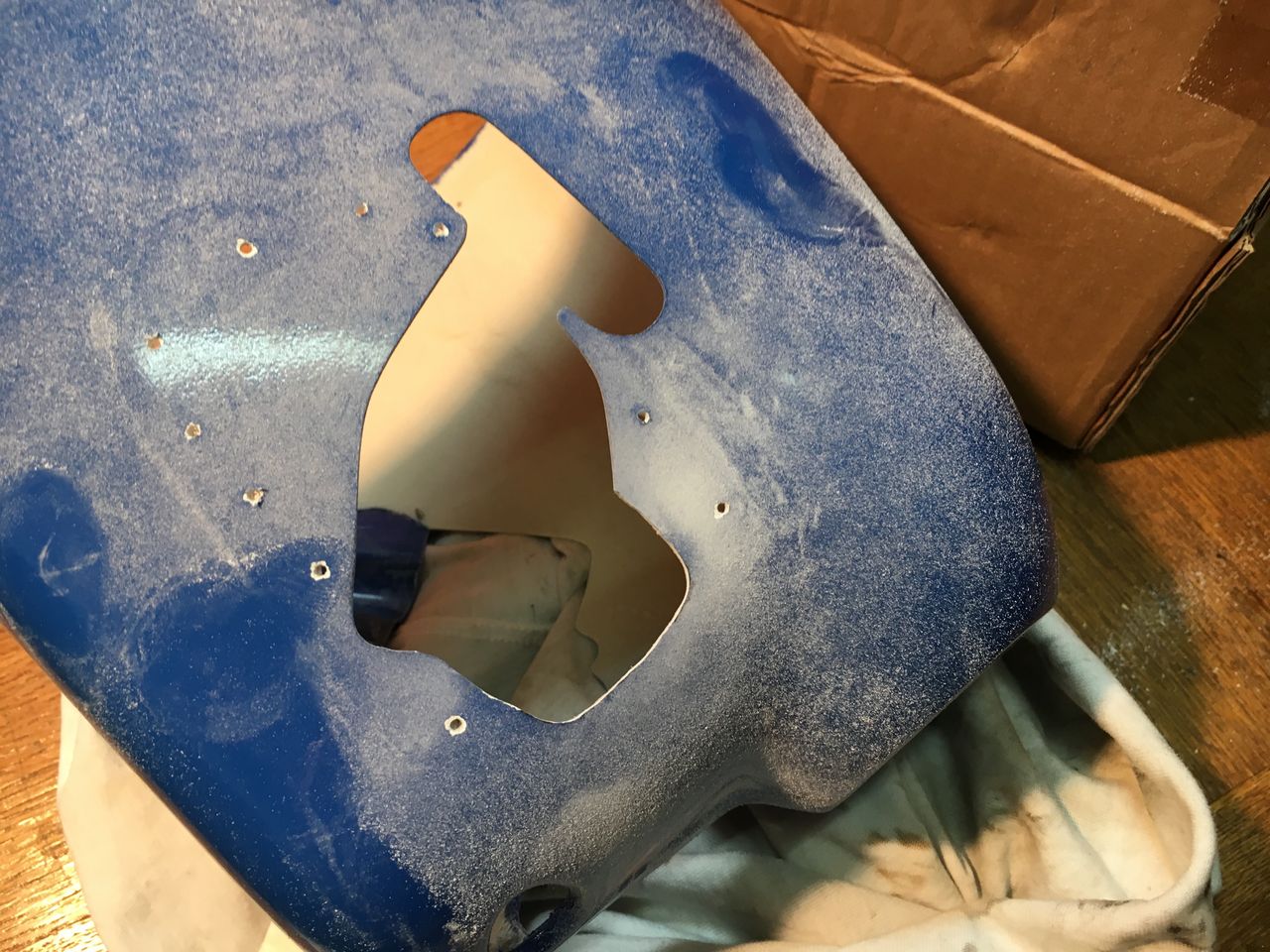

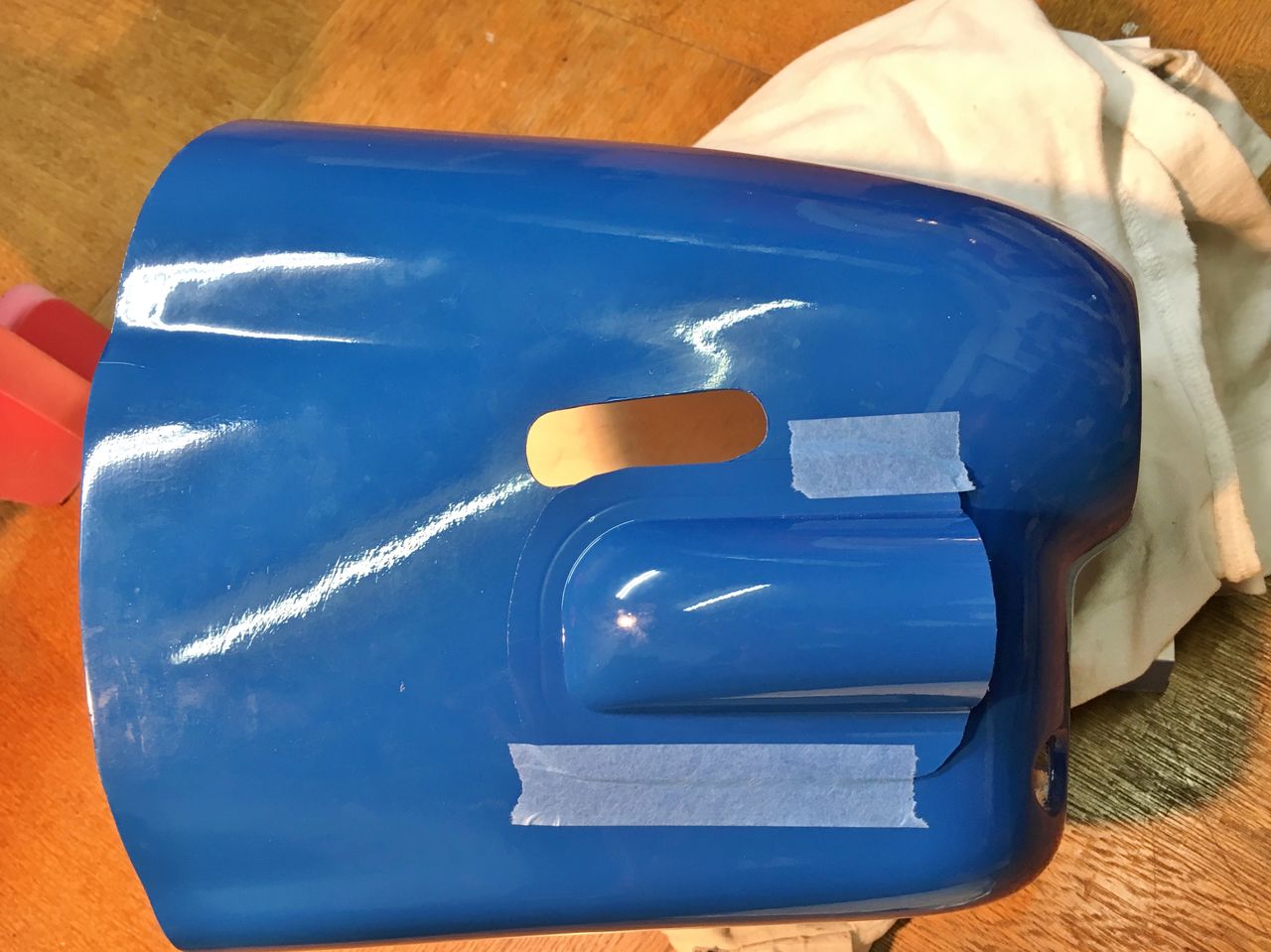

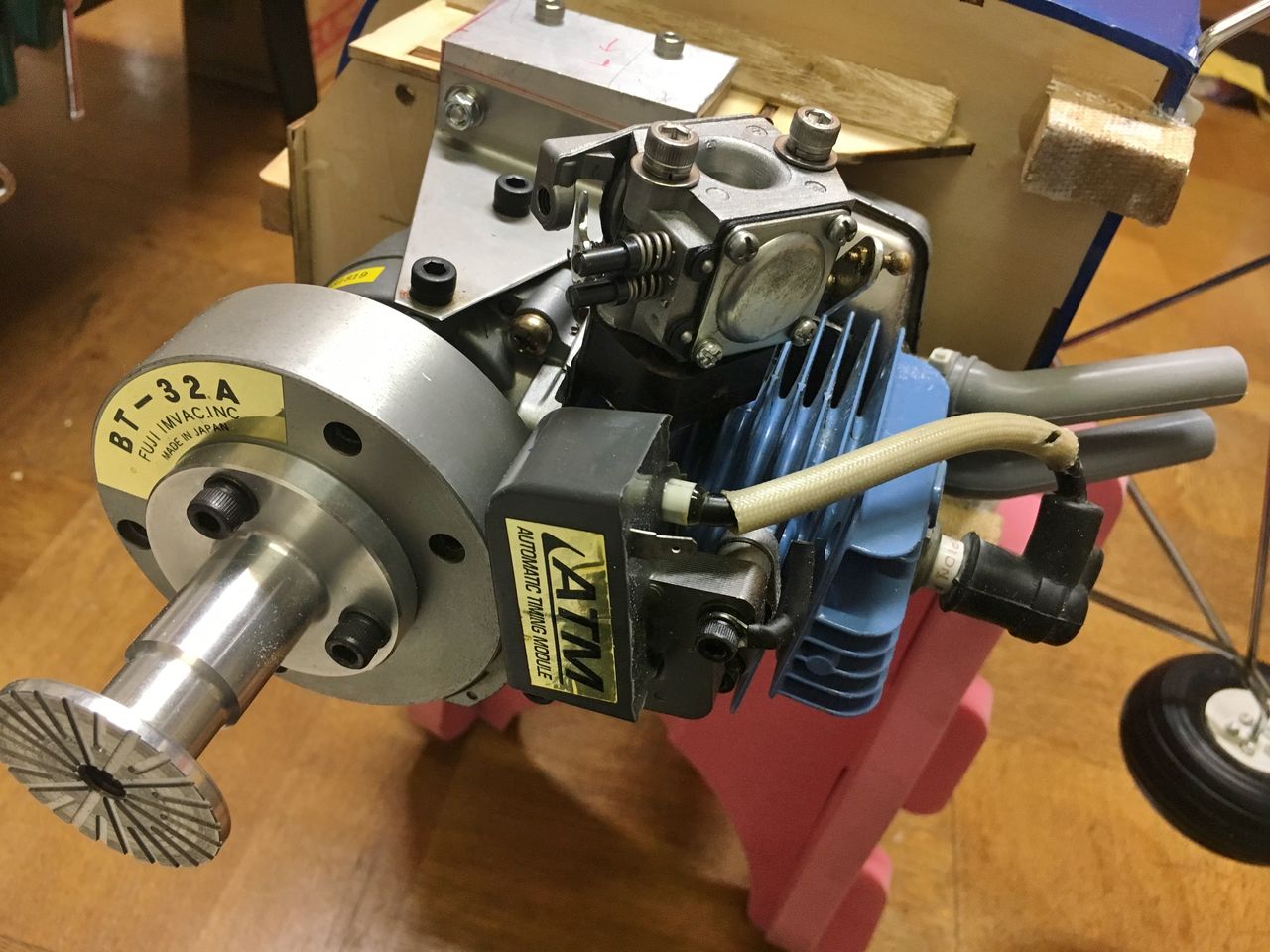

本日は、柏市商店会連合会の総会。15:00よりの役員会に引き続き理事会、総会、懇親会と午後はまる潰れ。よって本日の【橋輪Blog】は社長室よりお届けする。さてエンジンの載せ替えは何とか収まったが、前のエンジンに合わせて開けたカウリングの大穴はどうやって塞ごうか。

IMG_4068

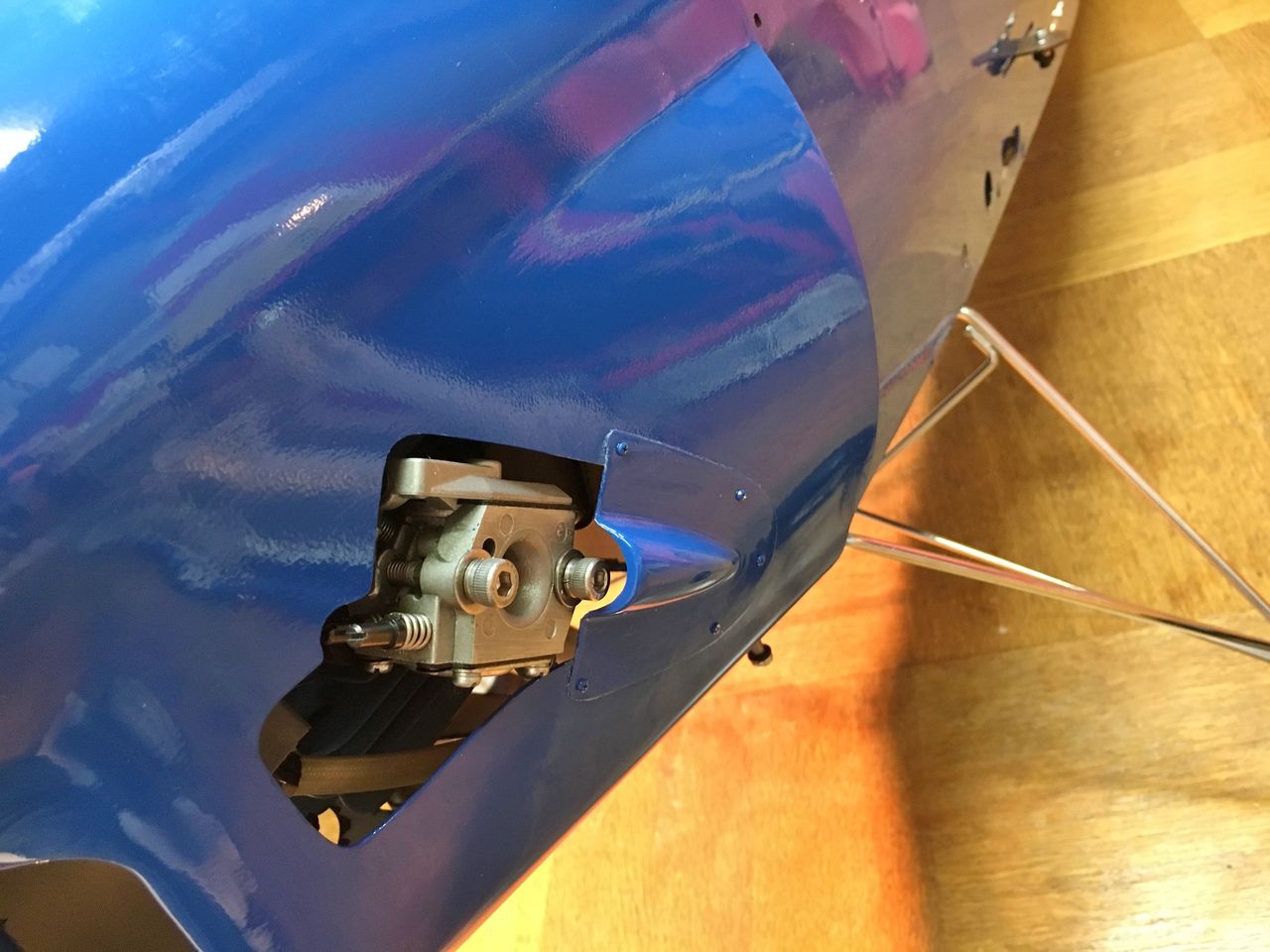

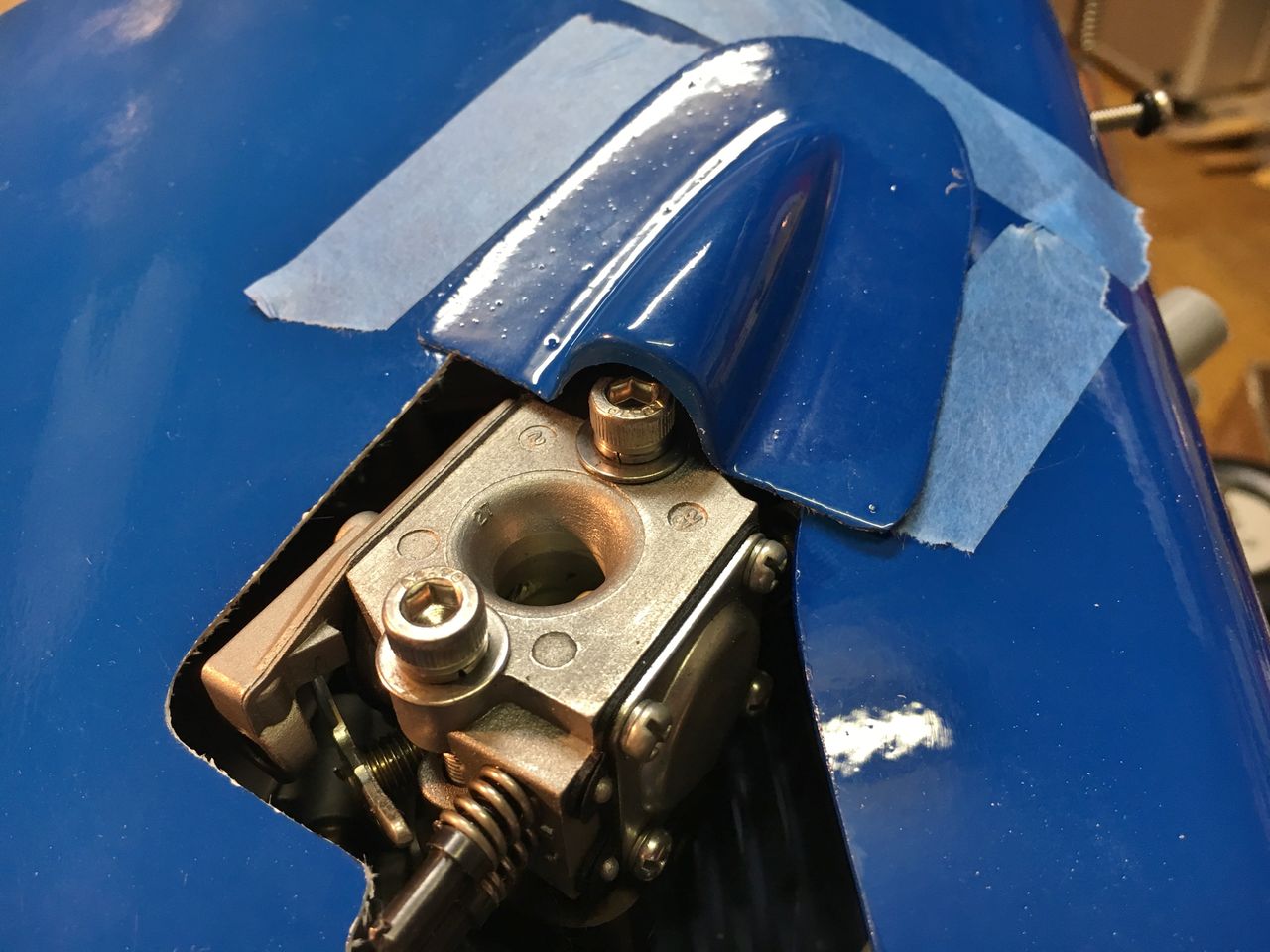

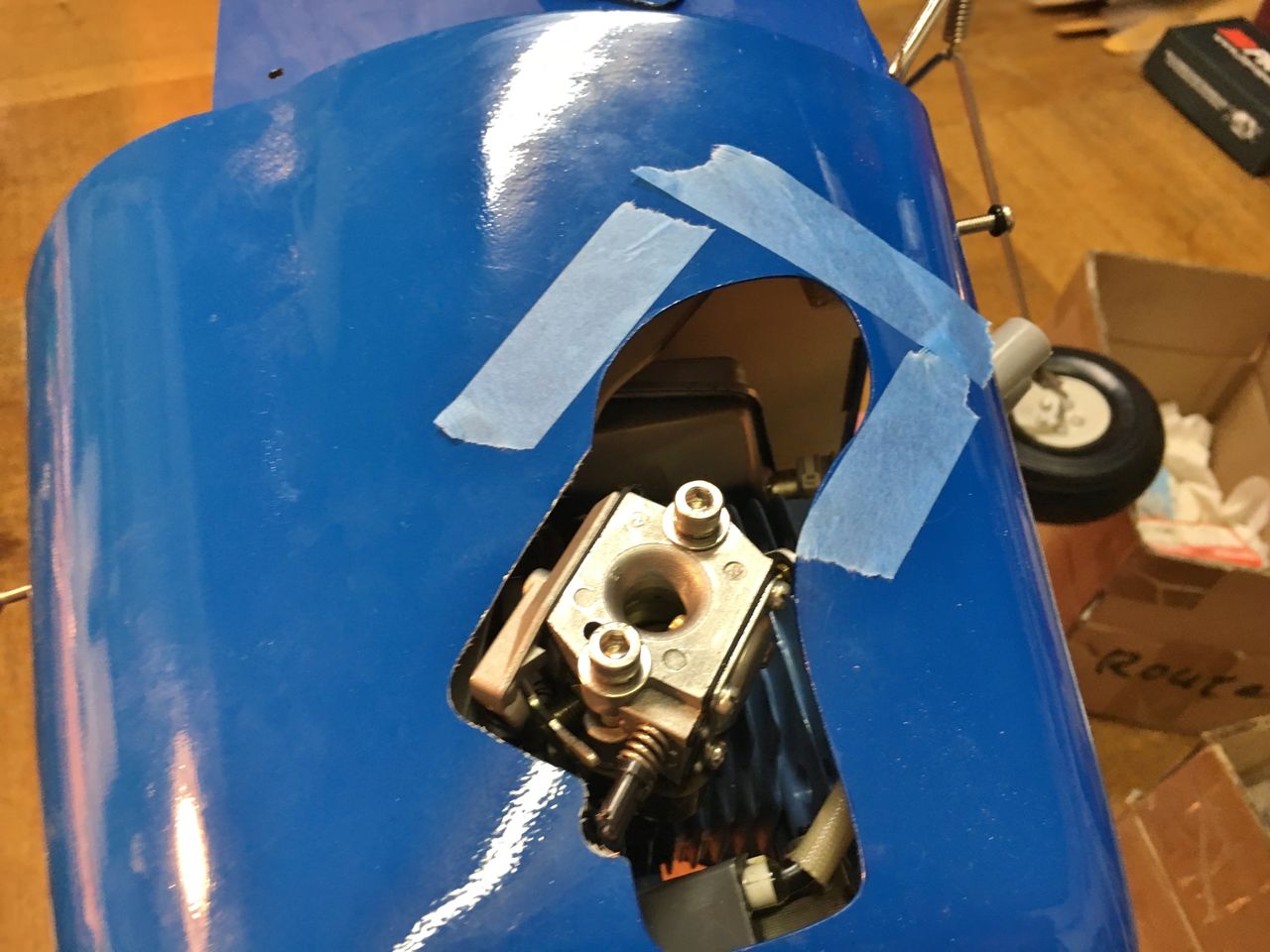

左側は、マフラー形状に合わせた大穴の真ん中からキャブが顔を出しています。



IMG_4069
別の場所に使う偽装パーツをちょっと加工。



IMG_4070
何かボルトを除けている感じにして。



IMG_4078

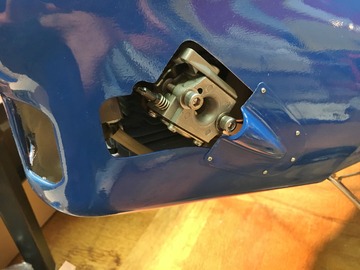

こんなんで勘弁してやるか!



IMG_4079

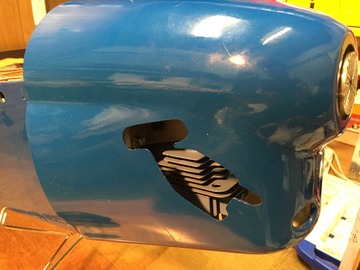

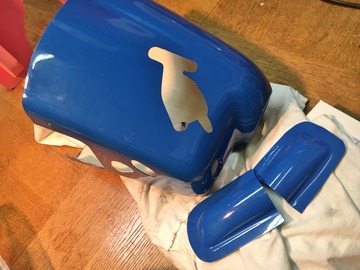

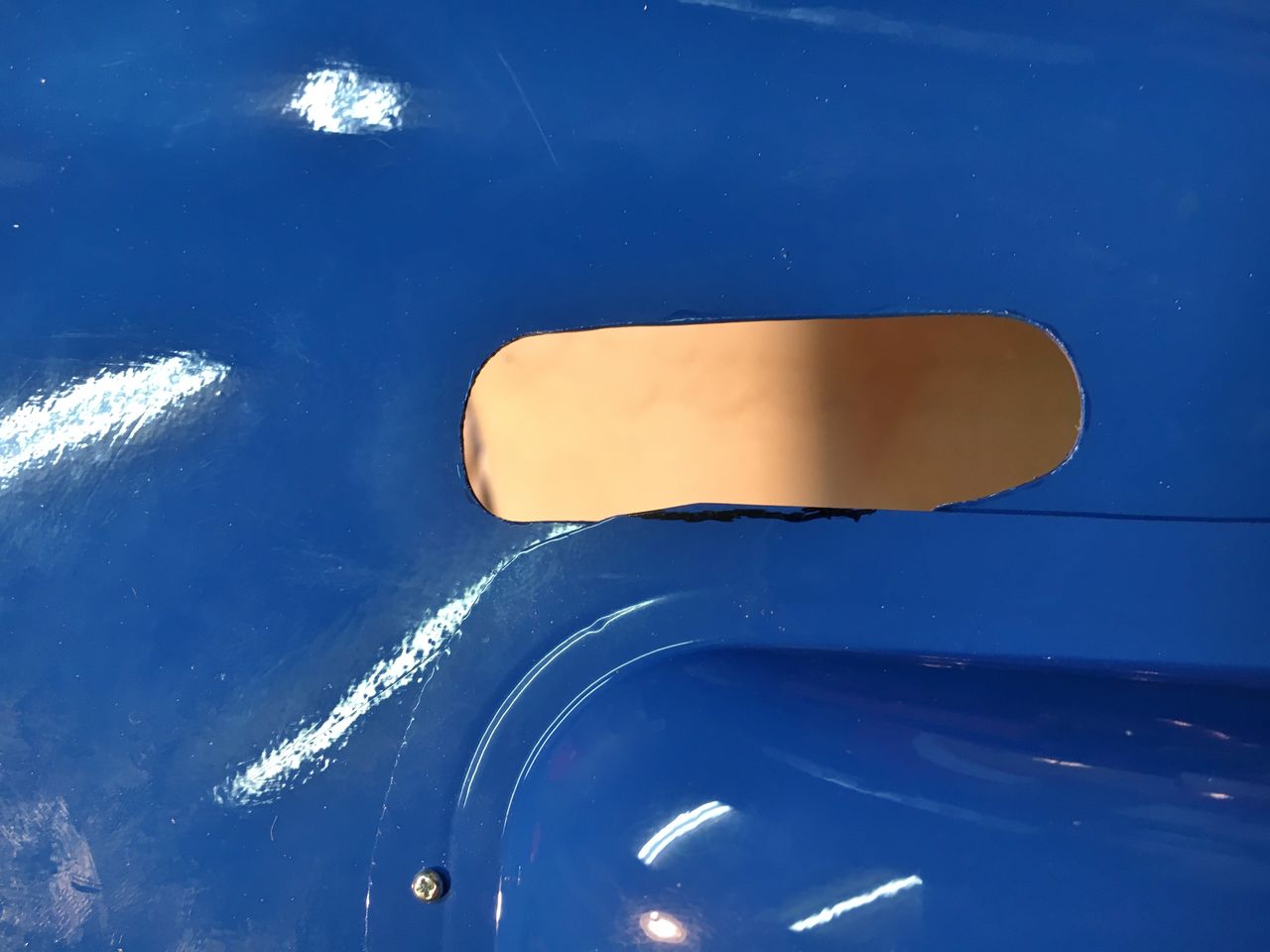

右側はもっと深刻で、キャブがあった場所に斜めの大穴。今のエンジンでは何もない。



IMG_4089
こちらも偽装パーツから切り出して。




IMG_4097

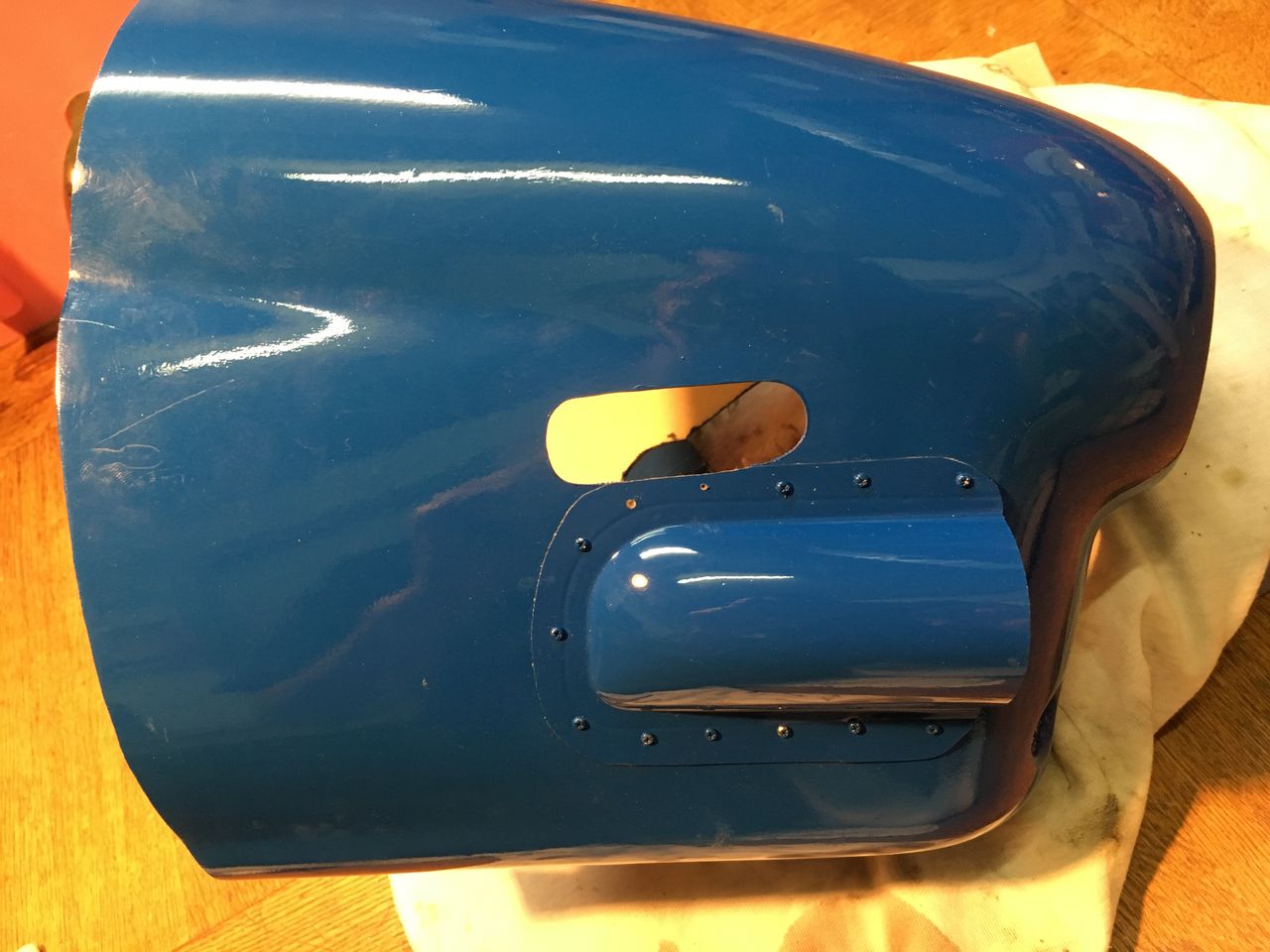

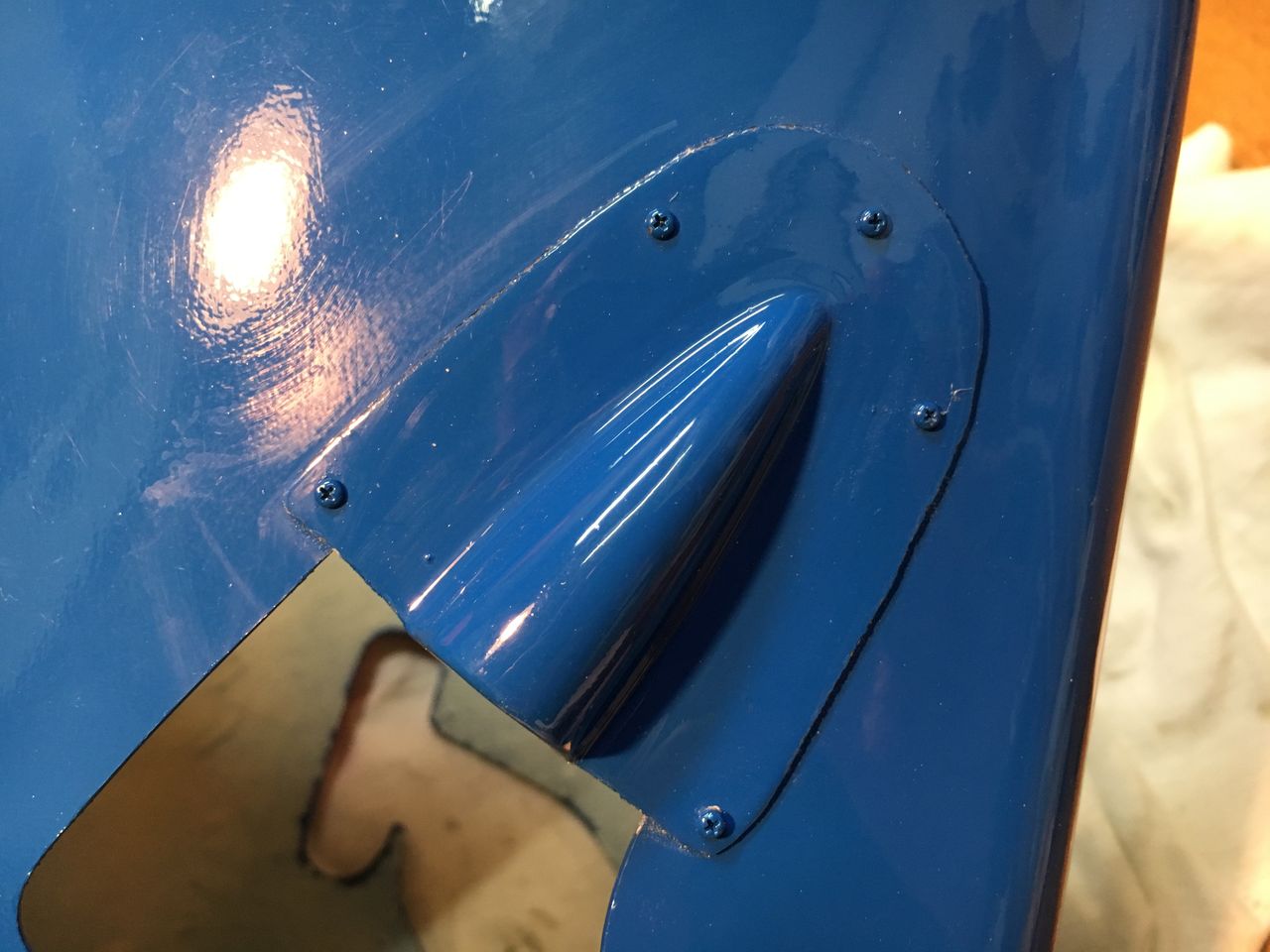

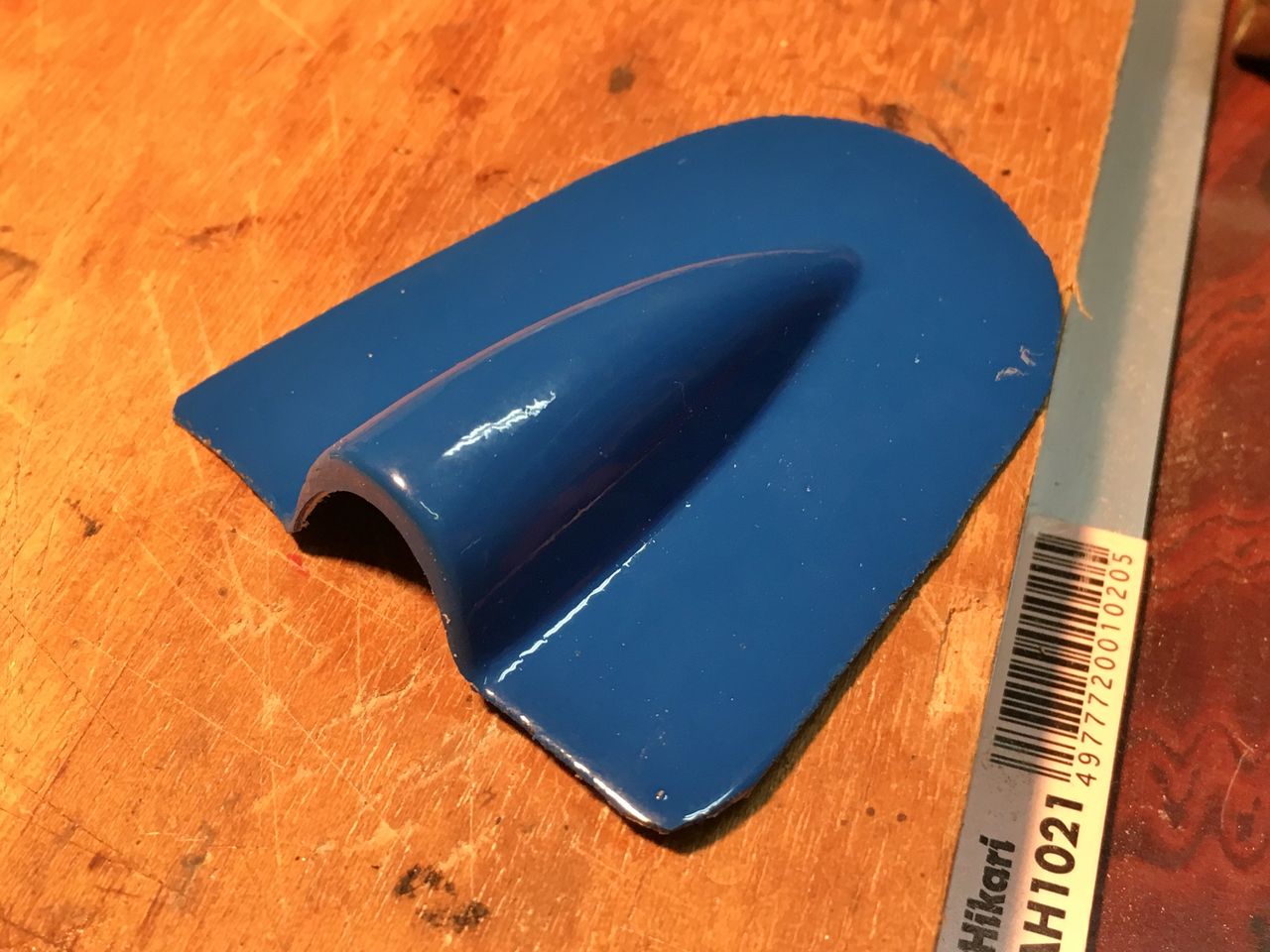

何となくエアーインテーク。



IMG_4098

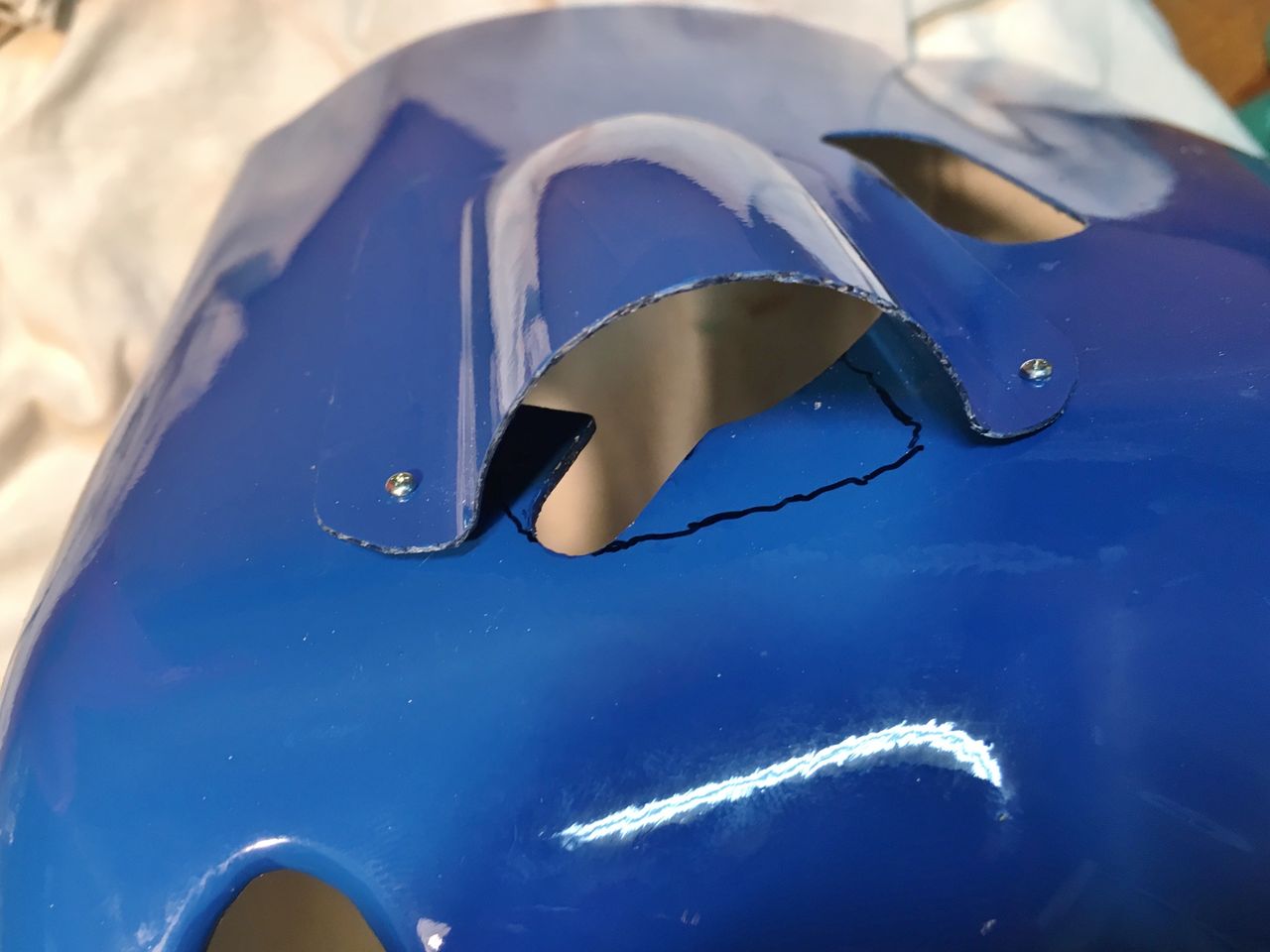

要らない部分をマーキング。



IMG_4102
リューターで切り出しました。



IMG_4101

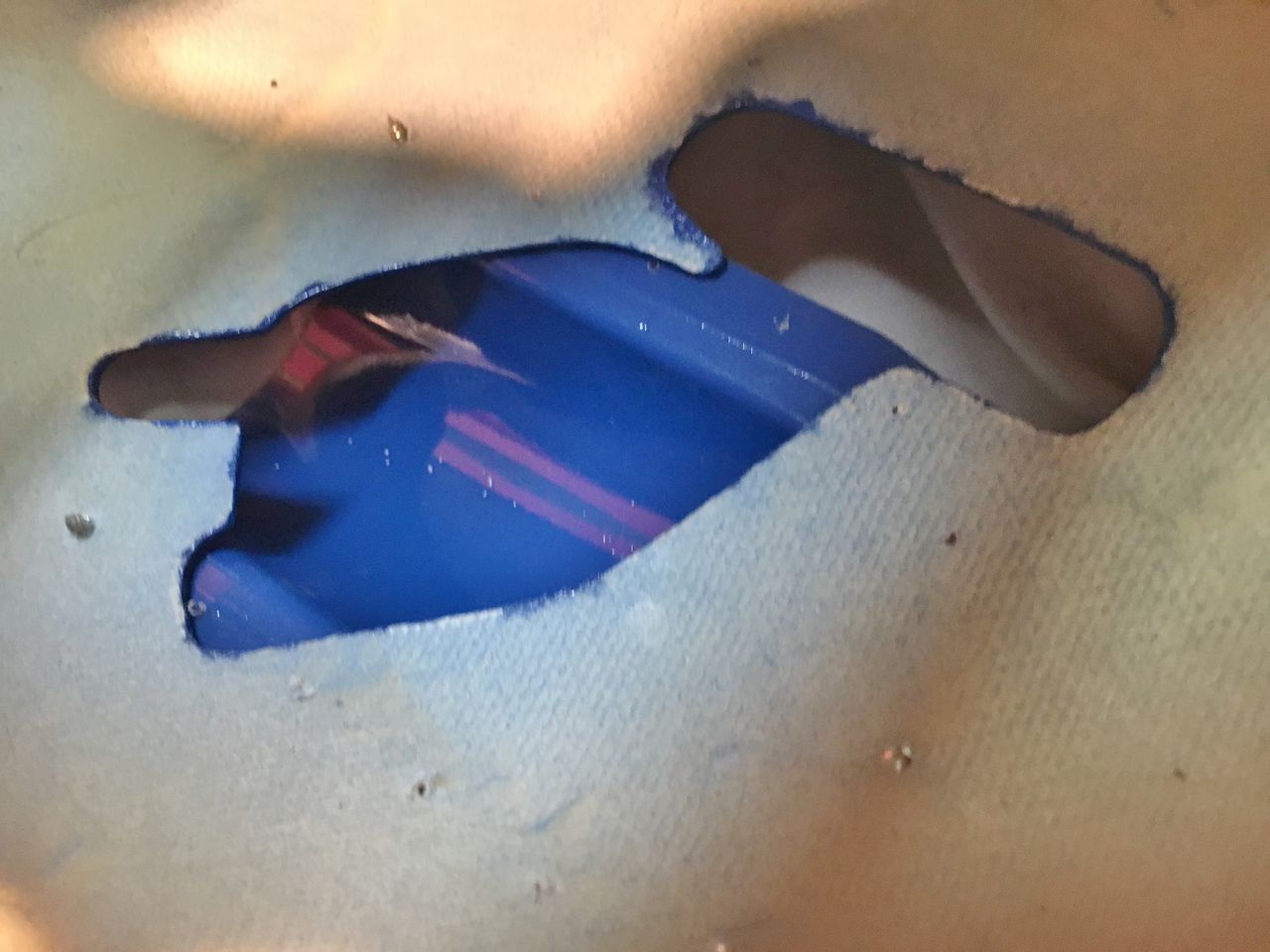

裏側はこんな感じ。



IMG_4099
さてエアインテークで塞ぎ切れなかった穴をどうするか。



IMG_4144

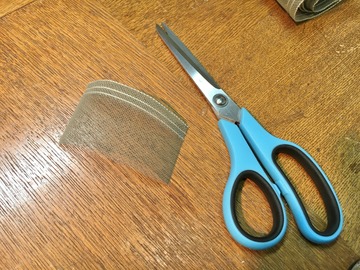

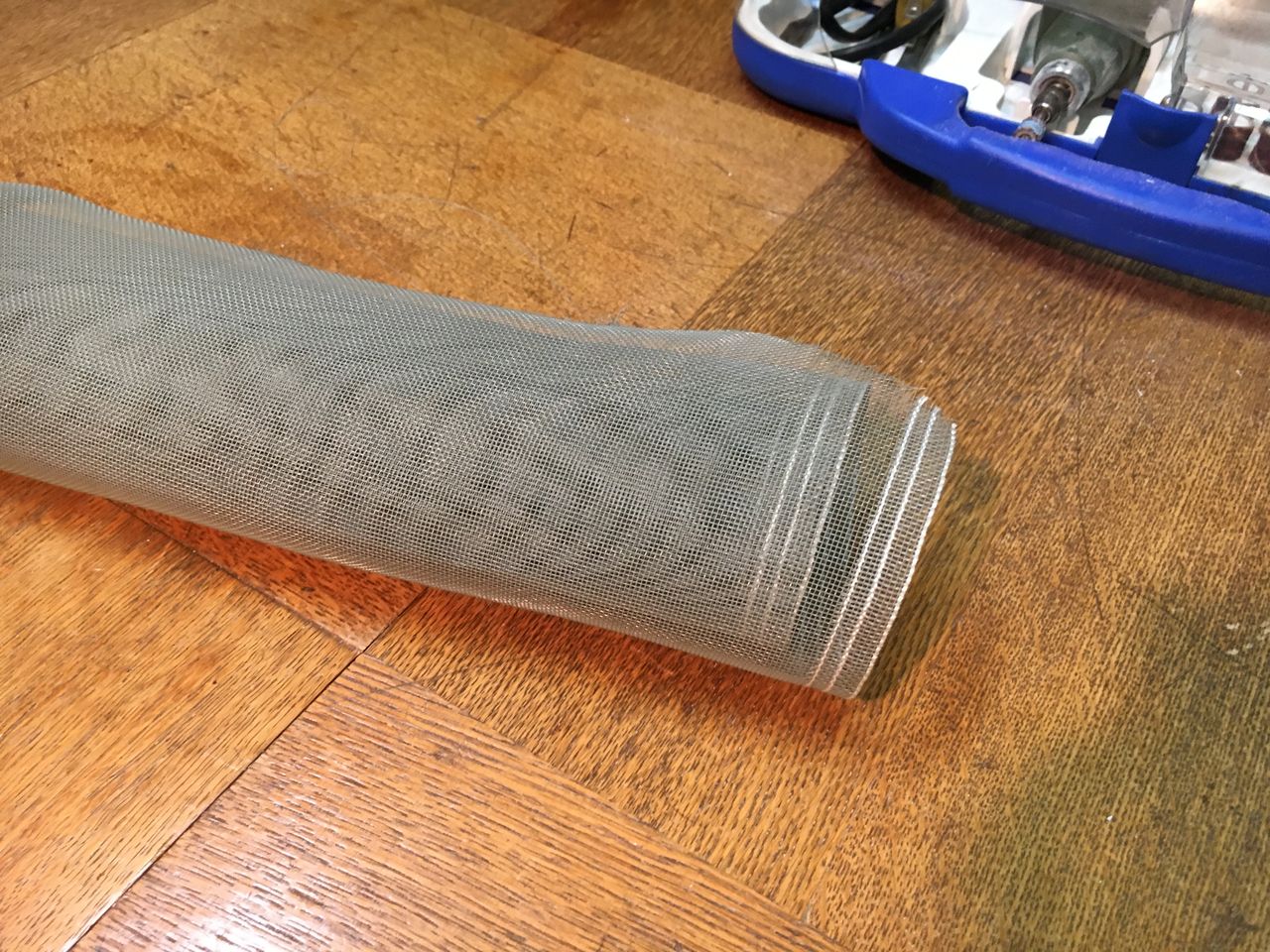

網戸の網を発見。



IMG_4145
これ少し貰います。



IMG_4147

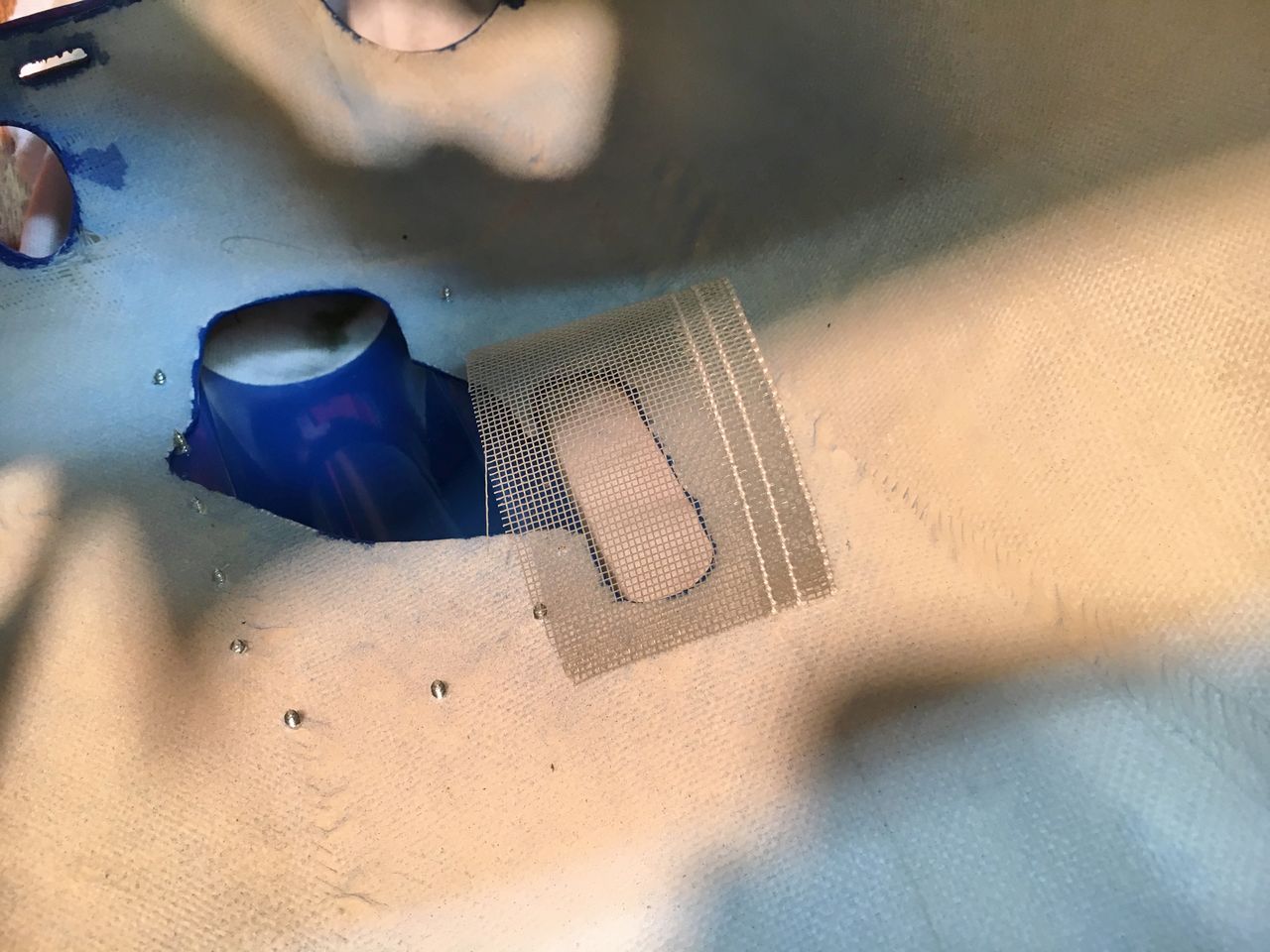

メッシュ的な穴としてごまかします。



IMG_4148

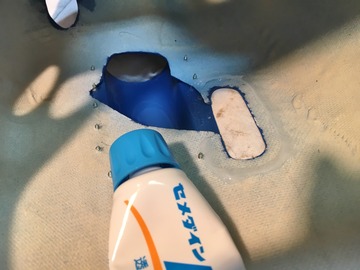

接着は、バスコーク。



IMG_4103

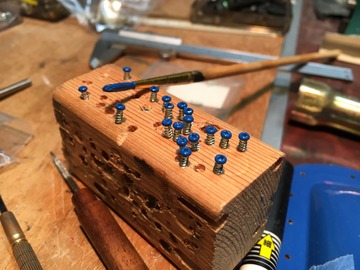

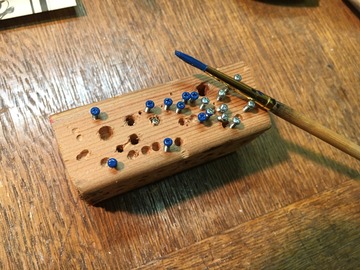

飾りビスの頭を青く塗ります。


IMG_4104
ドライバーを掛けると剥げてしまいますが、エイジングってことで。

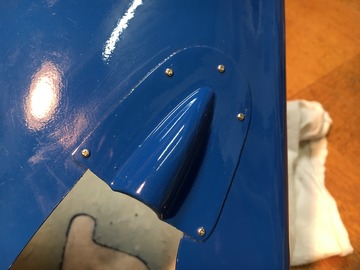

IMG_4140
IMG_4141

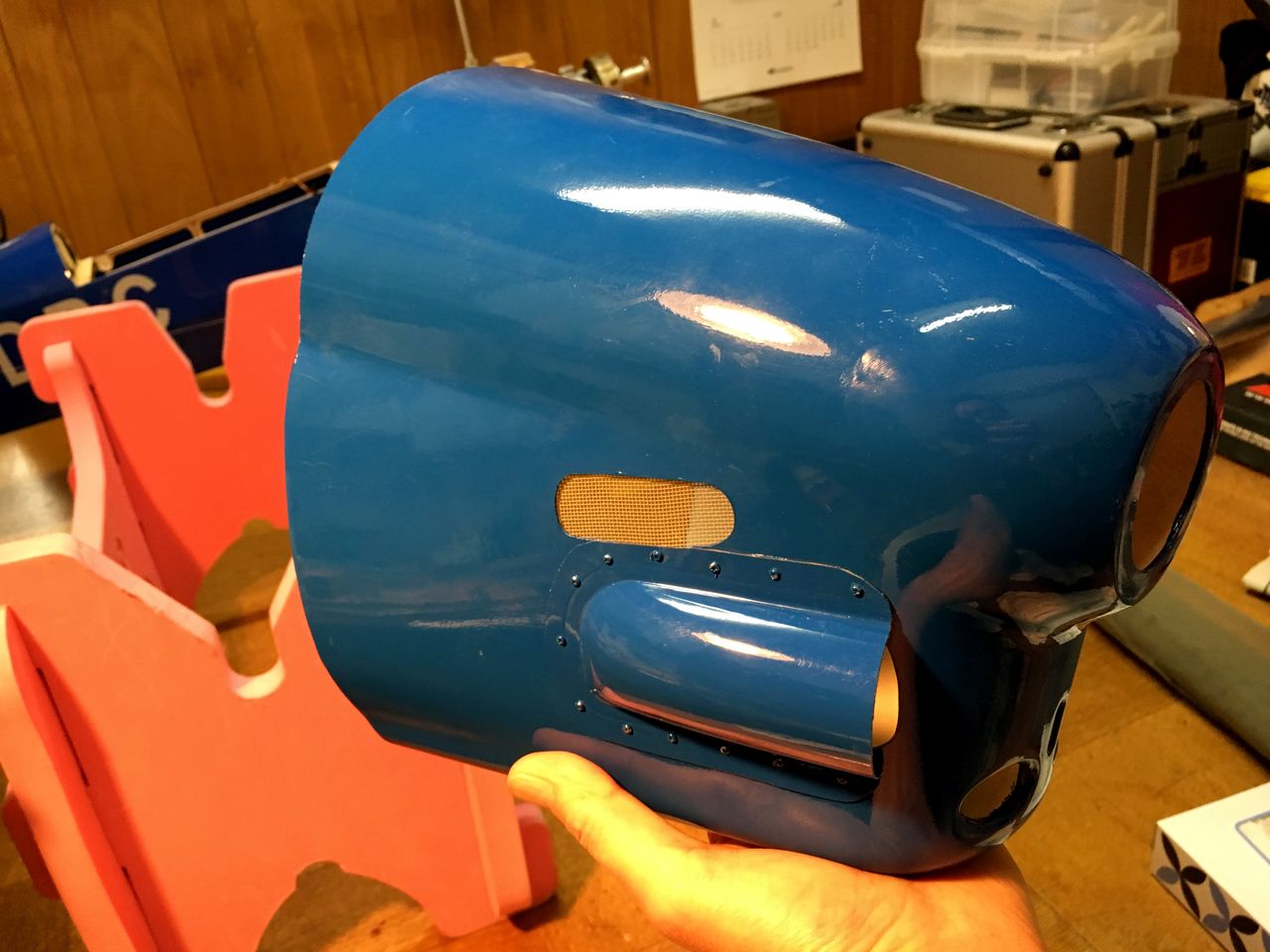

ん〜何となく自然な感じに。



IMG_4142

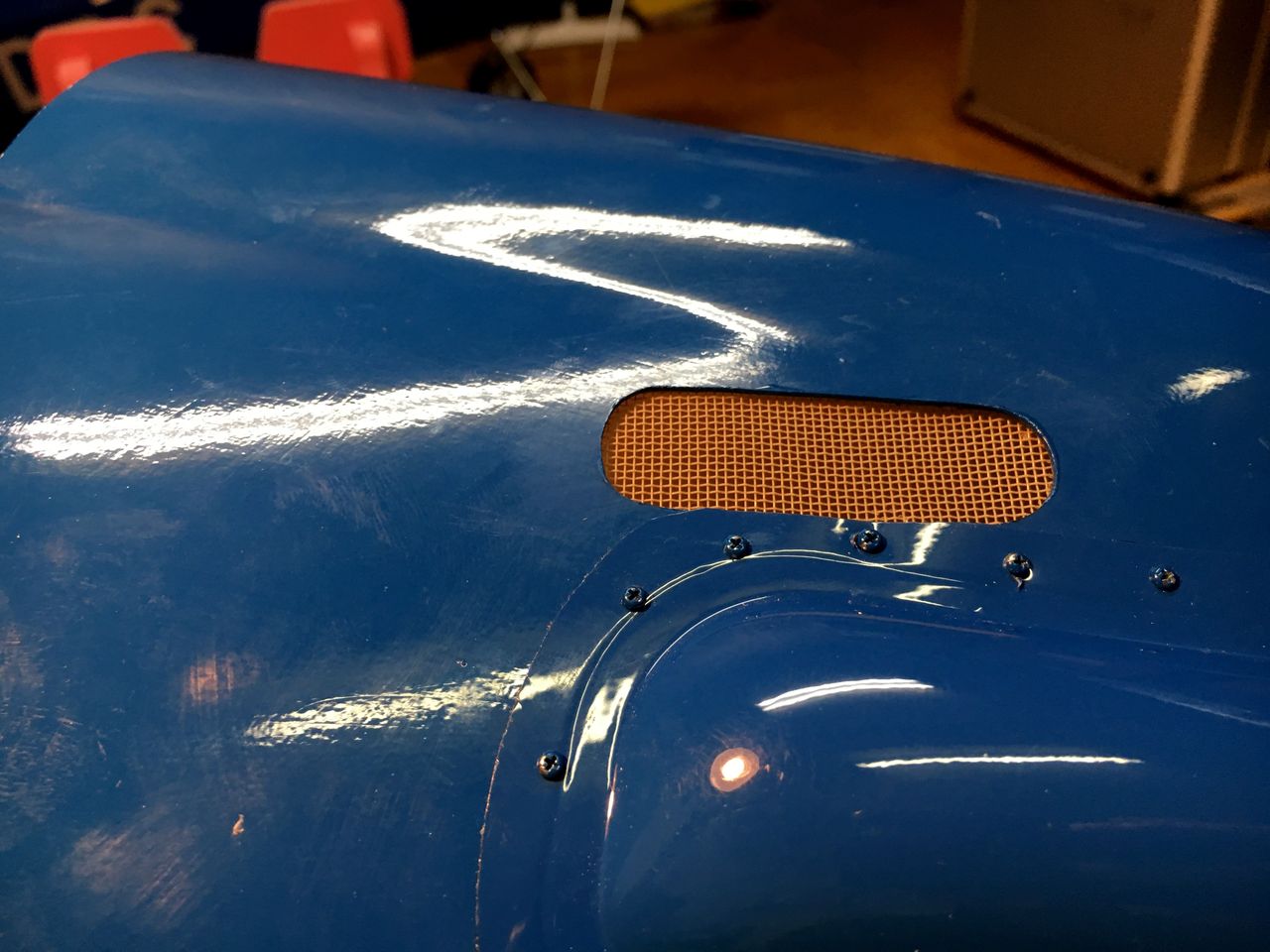

インテーク上の穴は、



IMG_4150
メッシュな感じに。



IMG_4149
IMG_4157
IMG_4166

もうここまで来たらスケール感なんてどうでもいいや!元々セミスケールだし。まーそれなりに見えればってことで。エンジンも余計に冷えるだろうし。でもさちゃんと飛ぶかも分からないのにこんなの1回初フライトしてからゆっくりやればいいのに?と思うでしょう。

そうは行かないんだなこれが




DAHON 2020年モデル route マットブラック先行販売開始!【橋輪Blog】

DAHON 2020年モデル route マットブラック先行販売開始!

DSC_7217
Route(ルート)

2020 DAHON
Route        54.000
(税込)
橋輪プライス  48.600円(税込)
7 Speed       12.2kg

DAHON 2020年モデルとなる route のマットブラックが入荷です。ルートとしては初めてのブラックパーツを纏ったスポーティーなルックスで登場!一般発売は、6月中旬ですがオーソライズドディーラーのみの先行販売となります。

スペックには変更はございません。route の詳細は、⇒ こちら

DSC_7220
DSC_7219
DSC_7218
マットブラックのボディーカラーにグロスブラックのグラフィックです。




DSC_7221
DSC_7223
DSC_7225
DSC_7224
DSC_7222
ルート初のオールブラックパーツ。



DSC_7226

マットブラックなルート。

いかがでしょうか!


KIMORI COLOSSUS 市販1号機(その2)【橋輪Blog】

KIMORI COLOSSUS 市販1号機(その2)

IMG_4105

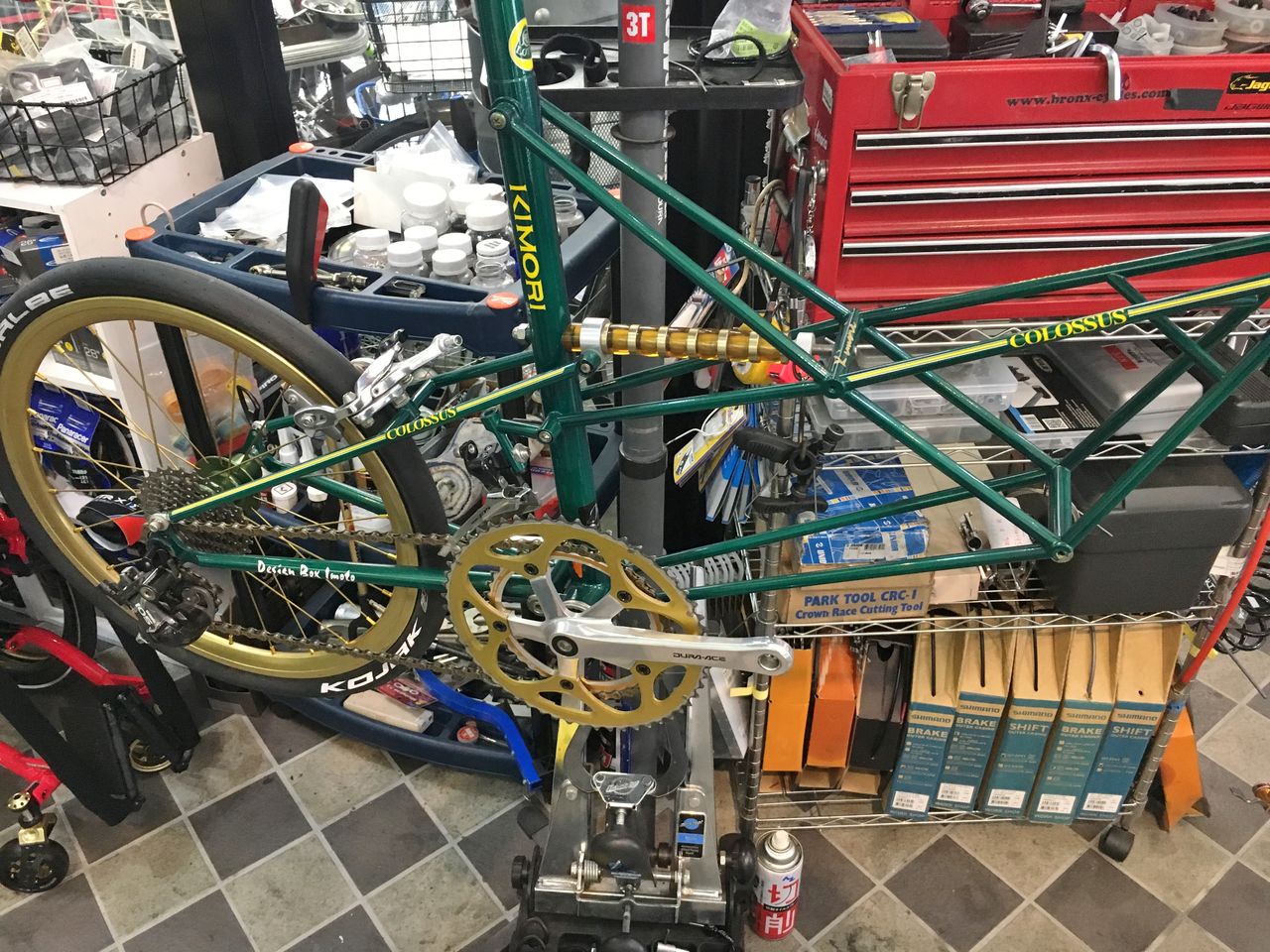

さて昨日に引き続きフレームを全バラにしていきます。分解しながら消耗したパーツを探って行きましょうかね。

IMG_4107

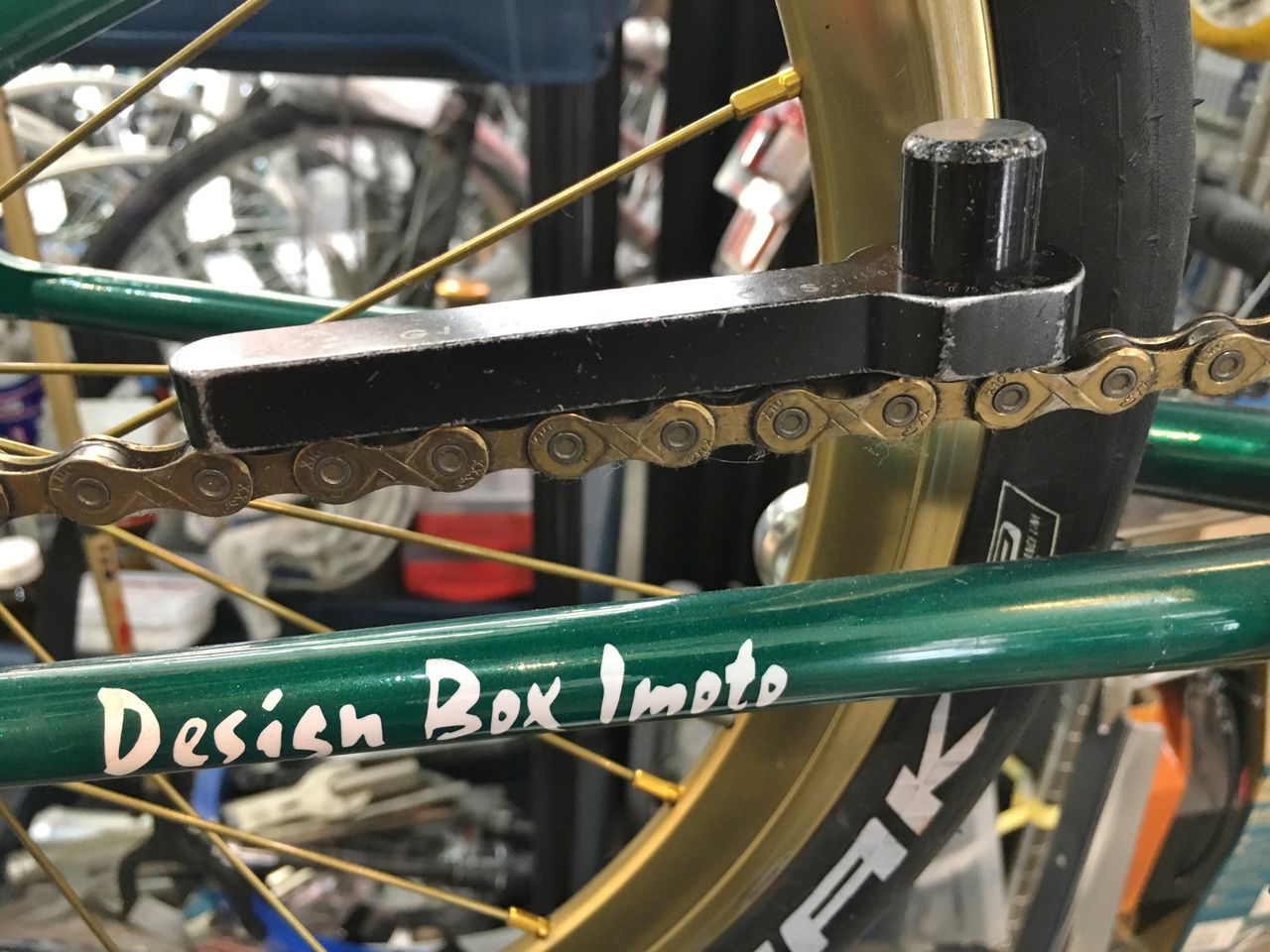

チェーンチェッカーでチェーンの伸びを測ったらぶっちぎりで廃棄です。



IMG_4109

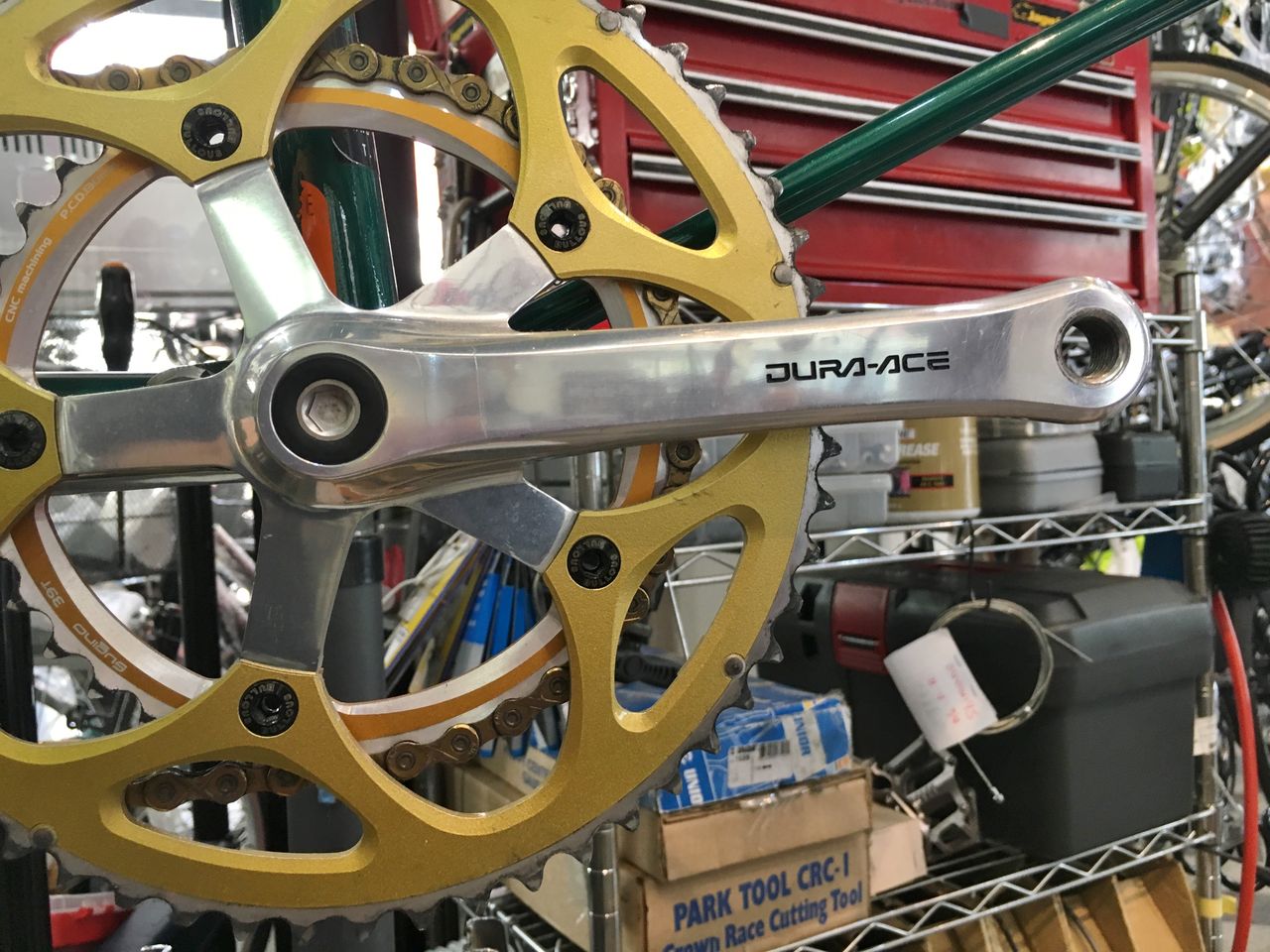

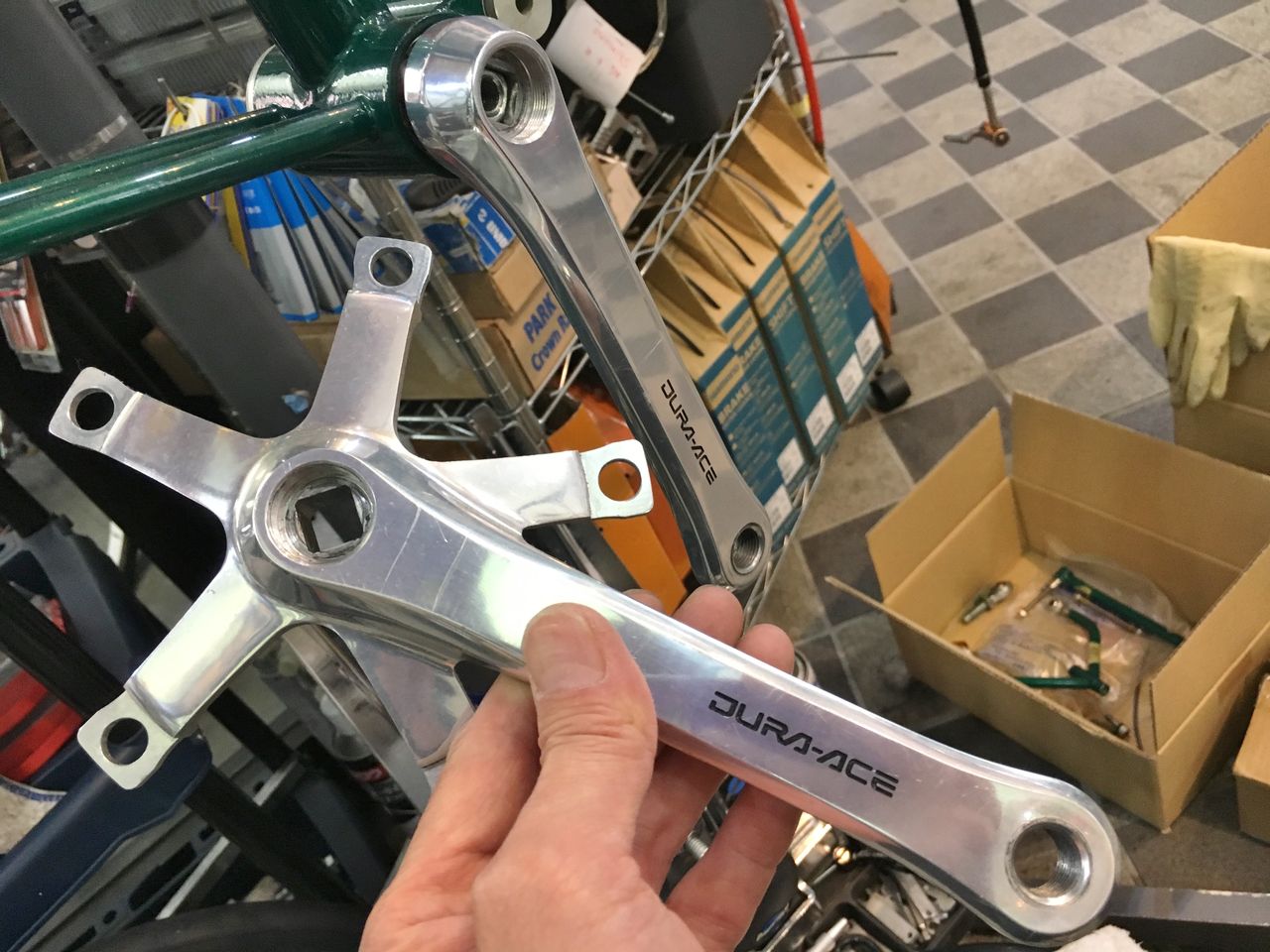

クランクは、Shimano DURA-ACE FC-7402。




IMG_4110

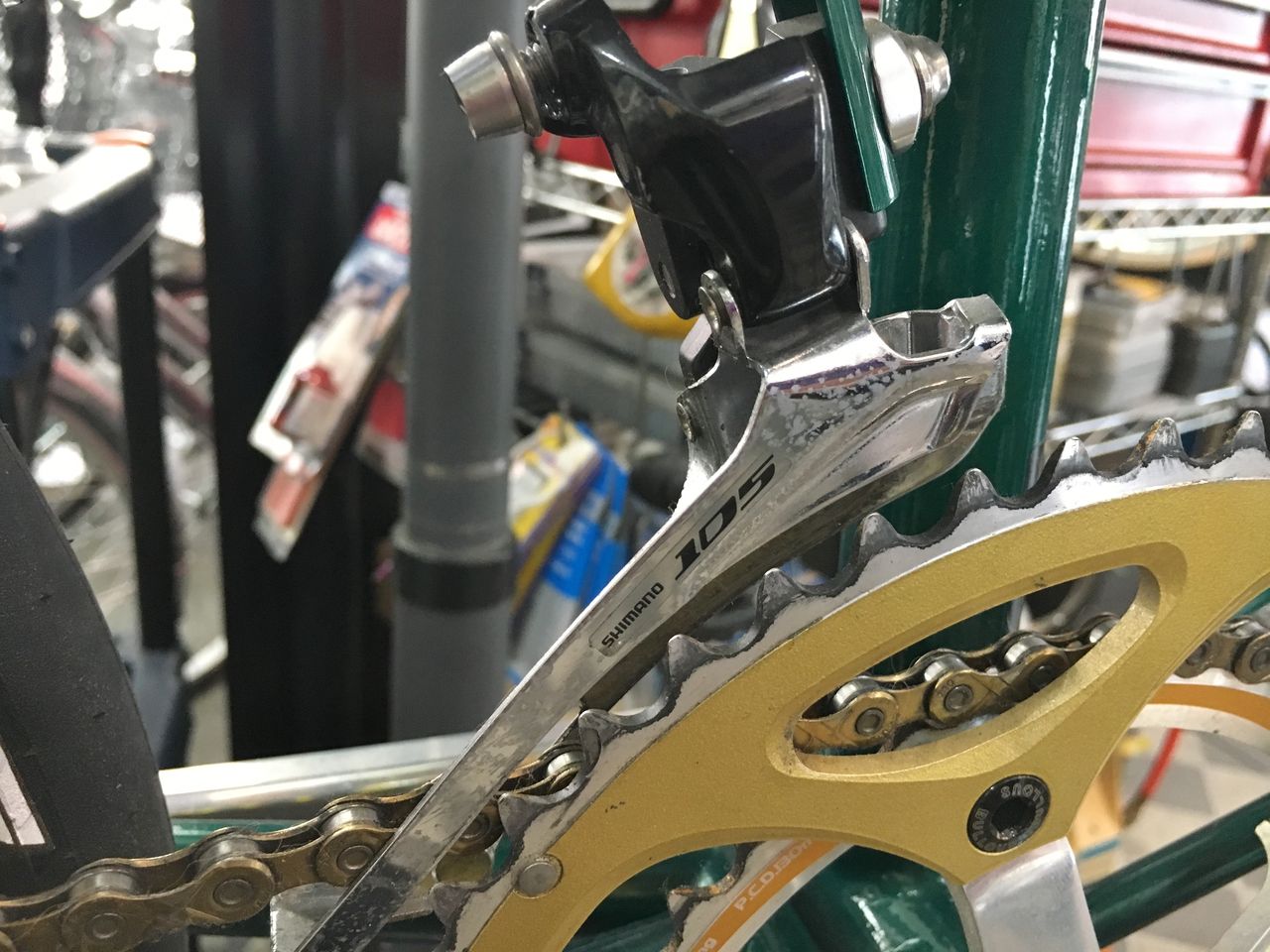

フロントディレーラーは、105 FD-5700。



IMG_4111
リヤディレーラー、105 RD-5600。こちらまだ保護シール張ったままですね。



IMG_4112

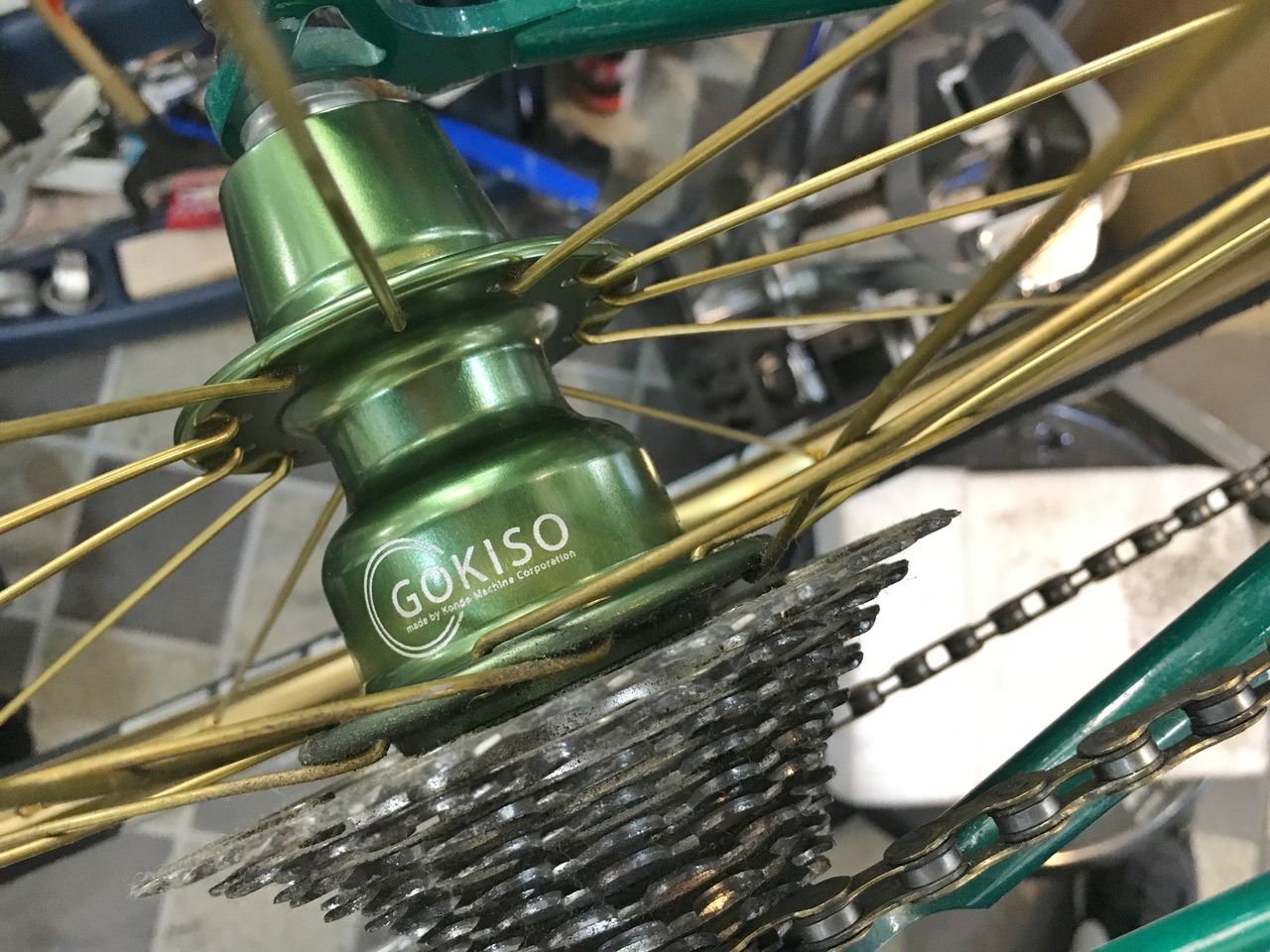

ハブは、GOKISO 初期型。何気に初期型からカラーオーダーかけてますね。



IMG_4114
この辺は、バッチリクリーニングします。



IMG_4115
オレンジ色は、防犯ステッカー。



IMG_4116
これは磨くとピカピカになりますぞ!



IMG_4117

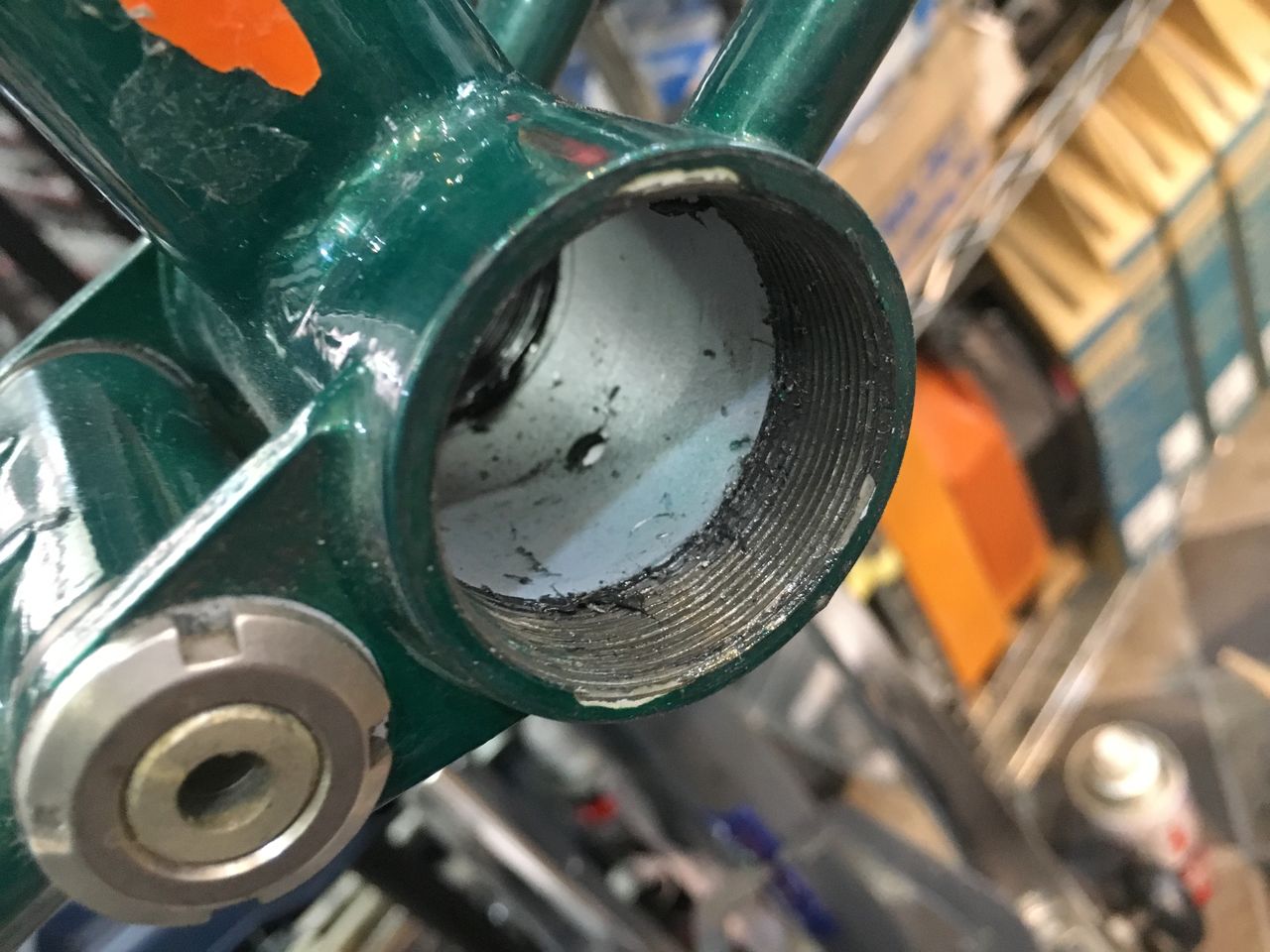

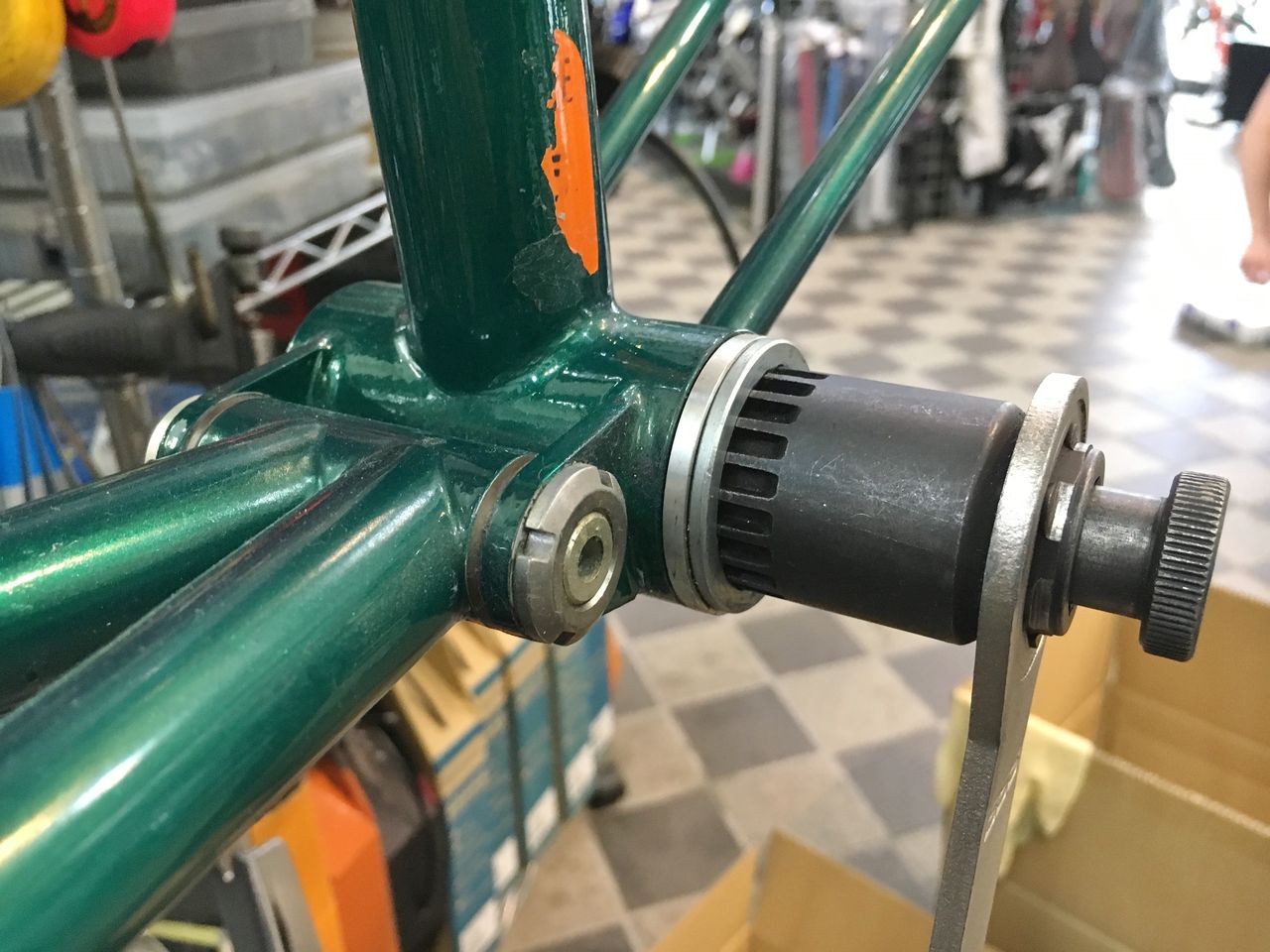

BB も外していきましょう。



IMG_4118
Sugino の BB 出てきましたが、おっと真ん中一筋ぐるっとやらかしてますね。



IMG_4119
はいはいこの穴ね!



IMG_4096
ケーブルガイド長いボルト入れちゃったんですね。



IMG_4120

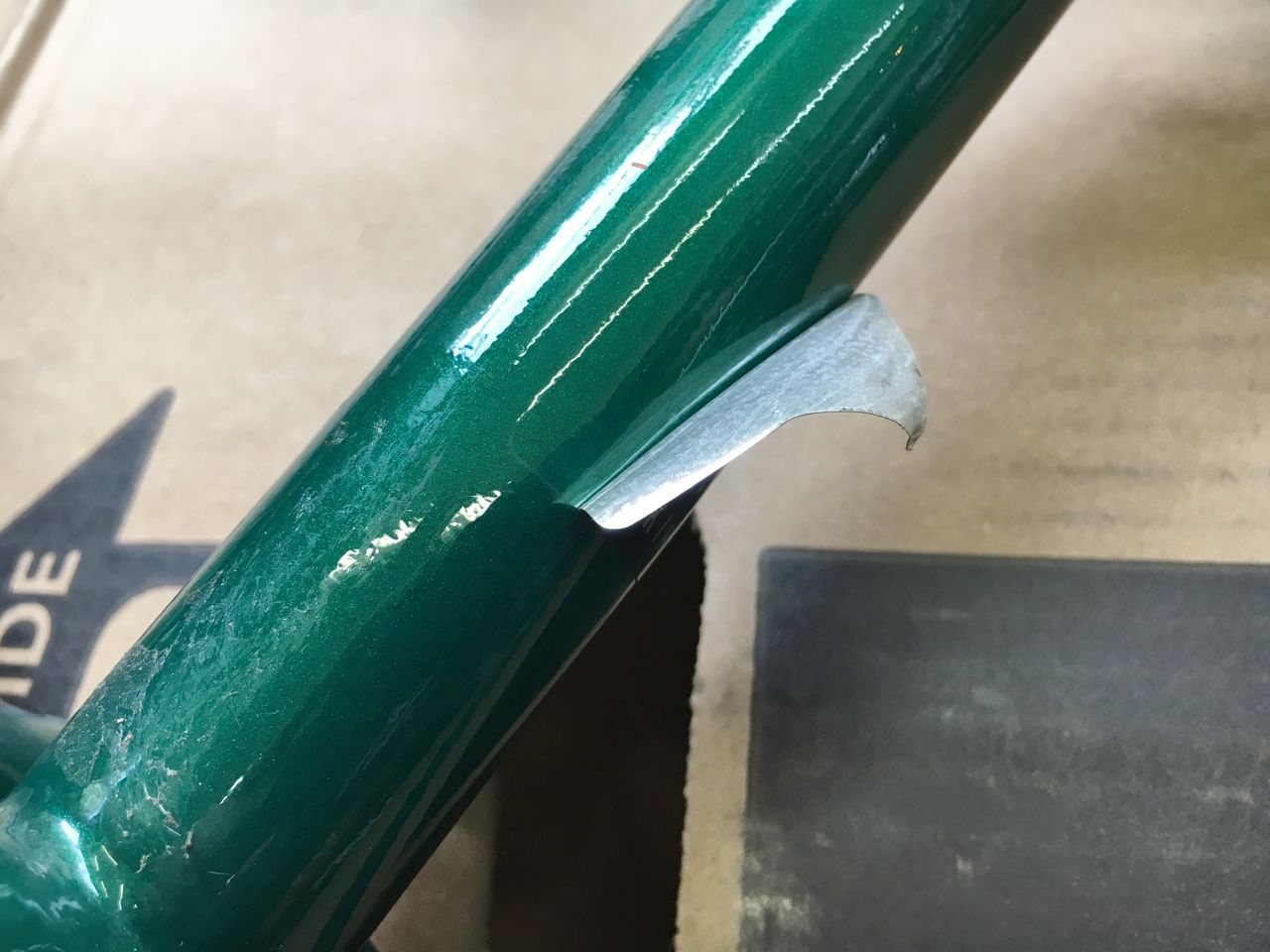

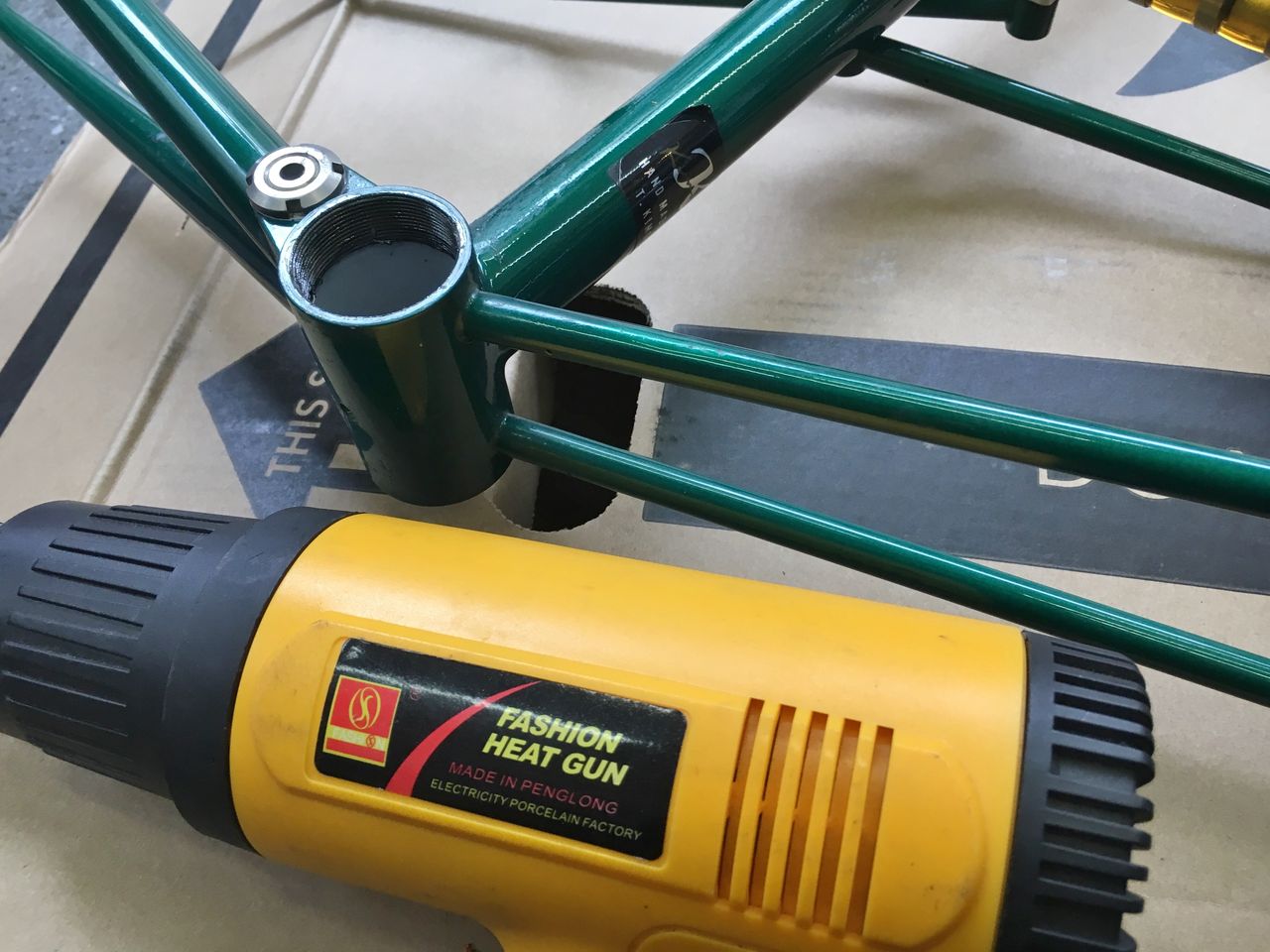

防犯ステッカーは、ヒートガンで簡単に剥がれますよ。



IMG_4121
ついでに遣れたKIMORI ステッカーも剥がしておきましょう。

ここで笑い話。(金額からすると笑えないが)KIMORI と GOKISO(近藤機械製作所)は、どちらも特殊なものを製作していることからお互いに興味があったそうです。ある日GOKISO の近藤社長(現会長)が KIMORI ファクトリーを訪問し、今こんなものを作っていると GOKISO ハブを見せたそうです。木森さんと井本さん「これは凄いね」と気軽に1セットづつ注文したそうです。その内のカラーオーダーした1セットがこのKIMORI COLOSSUS 市販1号機  LOTUS スペシャルに搭載されました。驚いたのがその請求書を見た時だったそうです。「え〜!これ自転車ハブの金額じゃねーよ?」

次回につづく、
