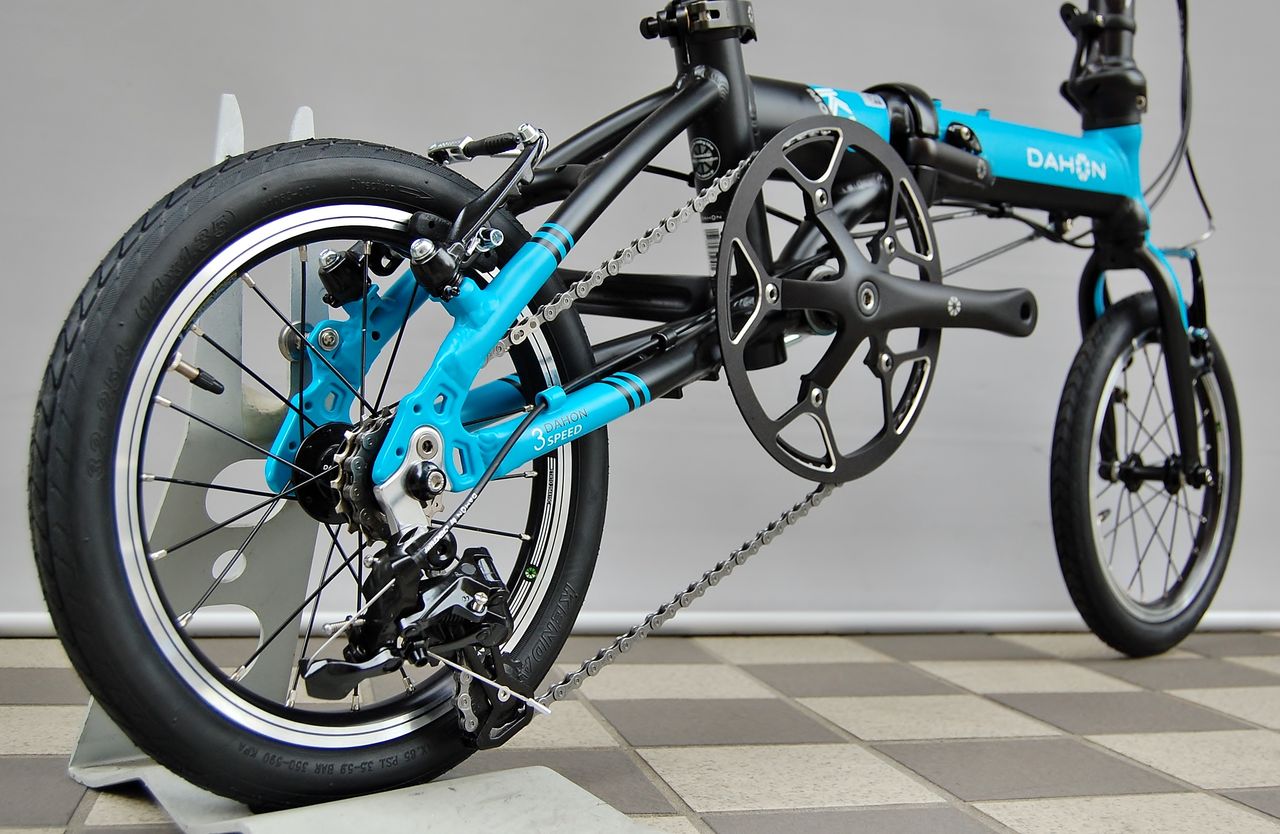

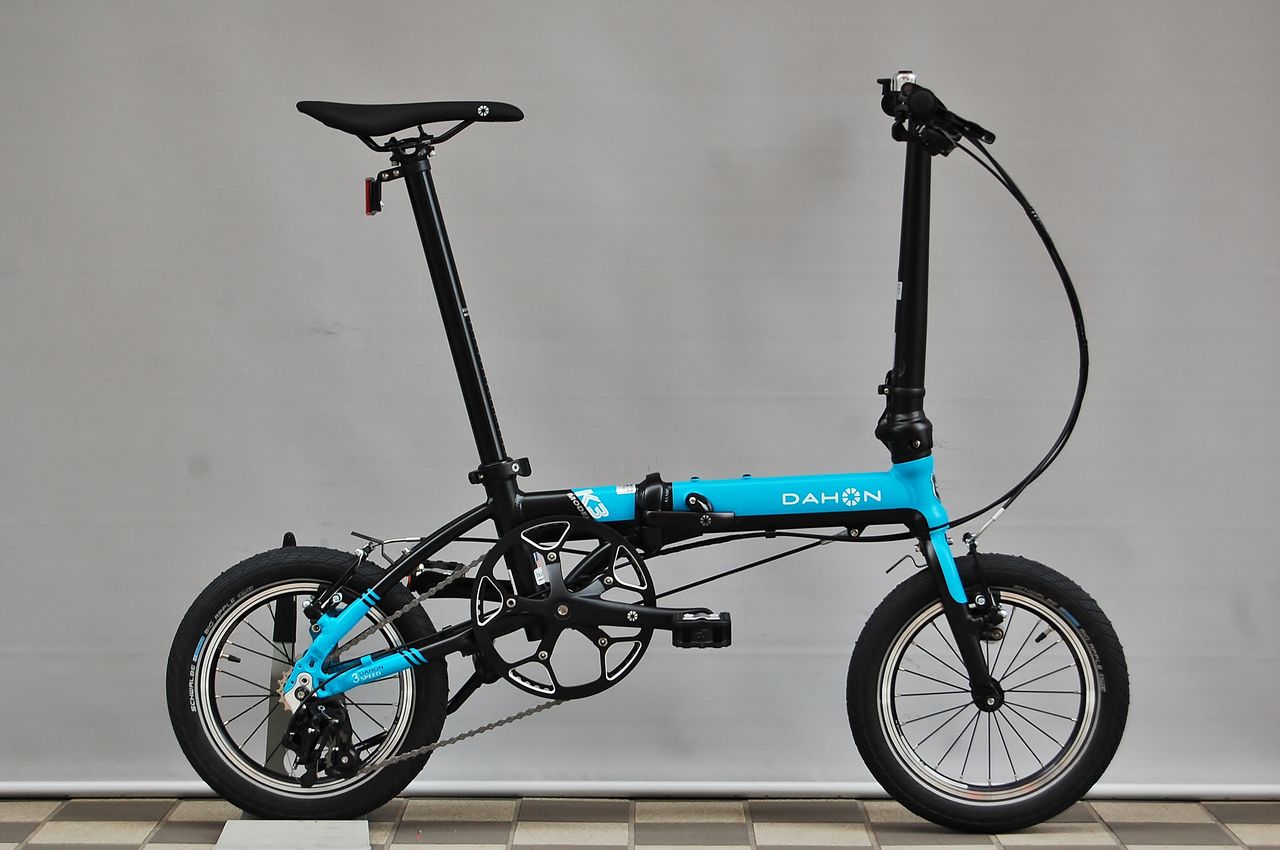

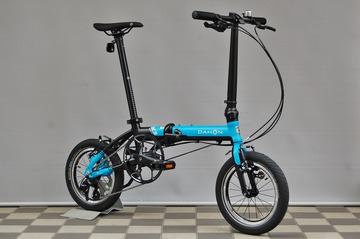

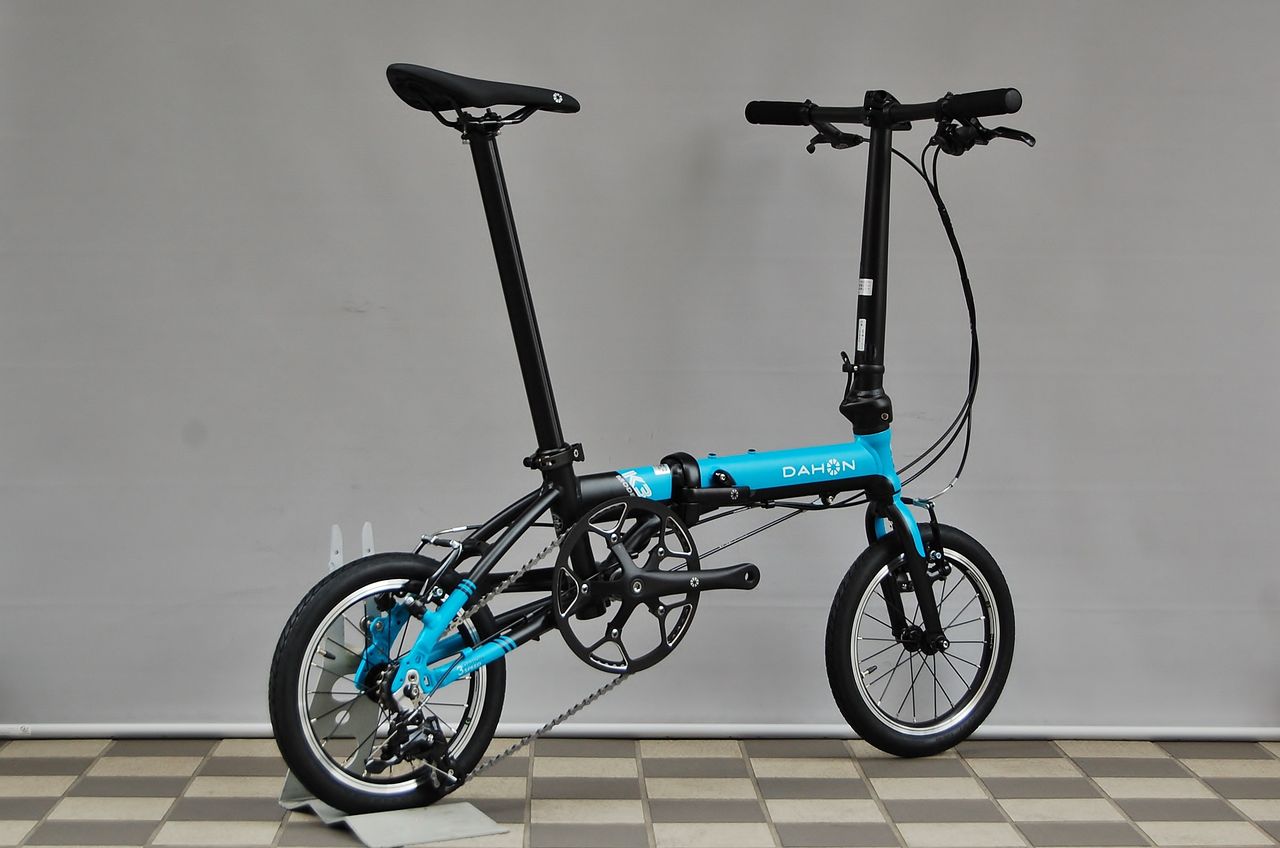

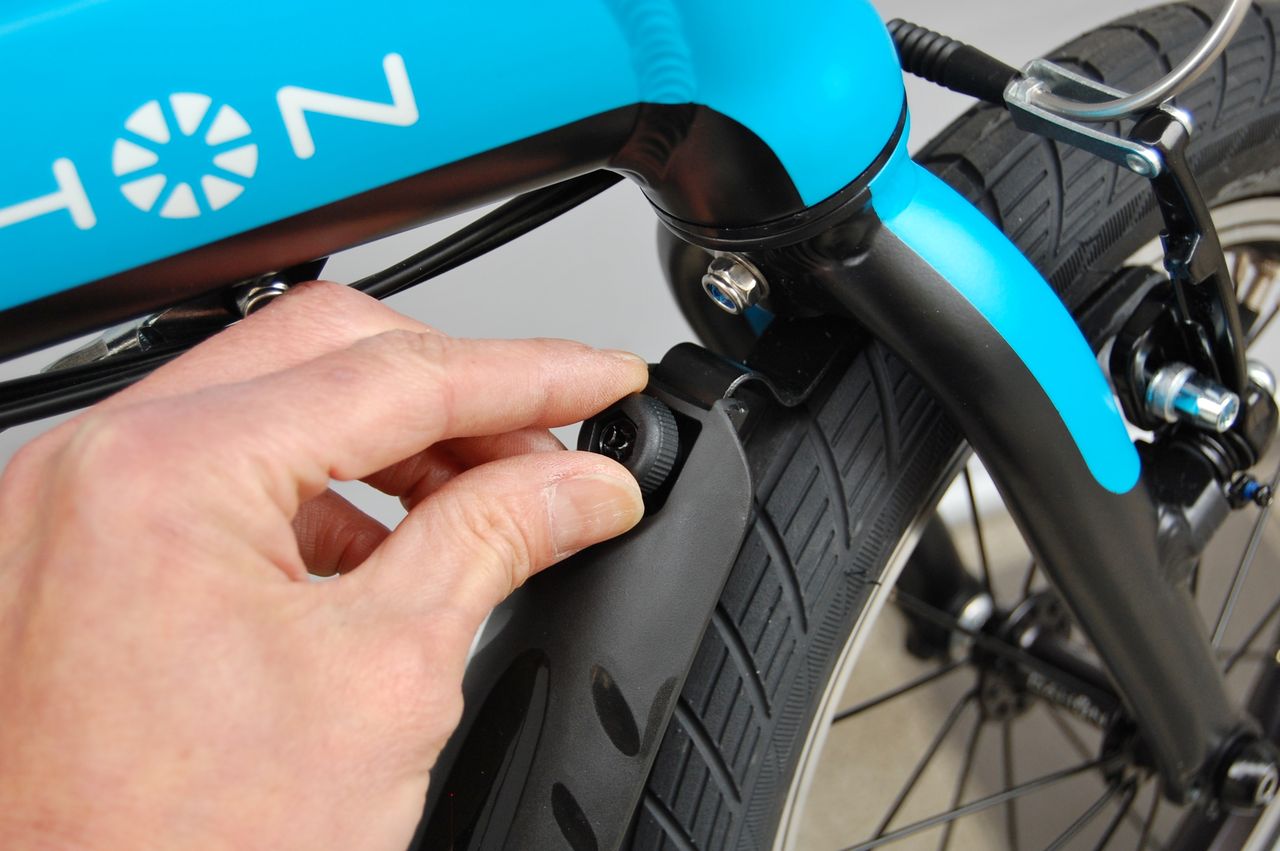

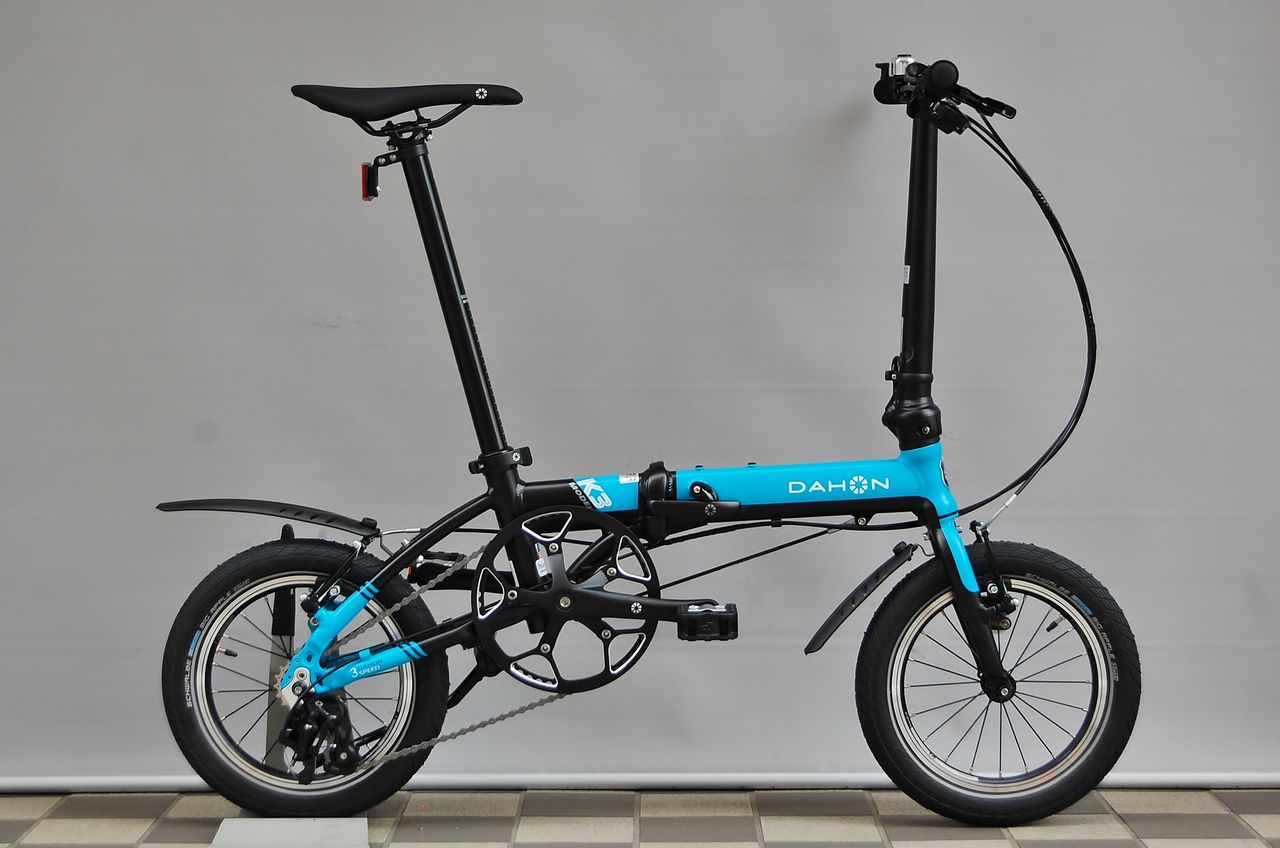

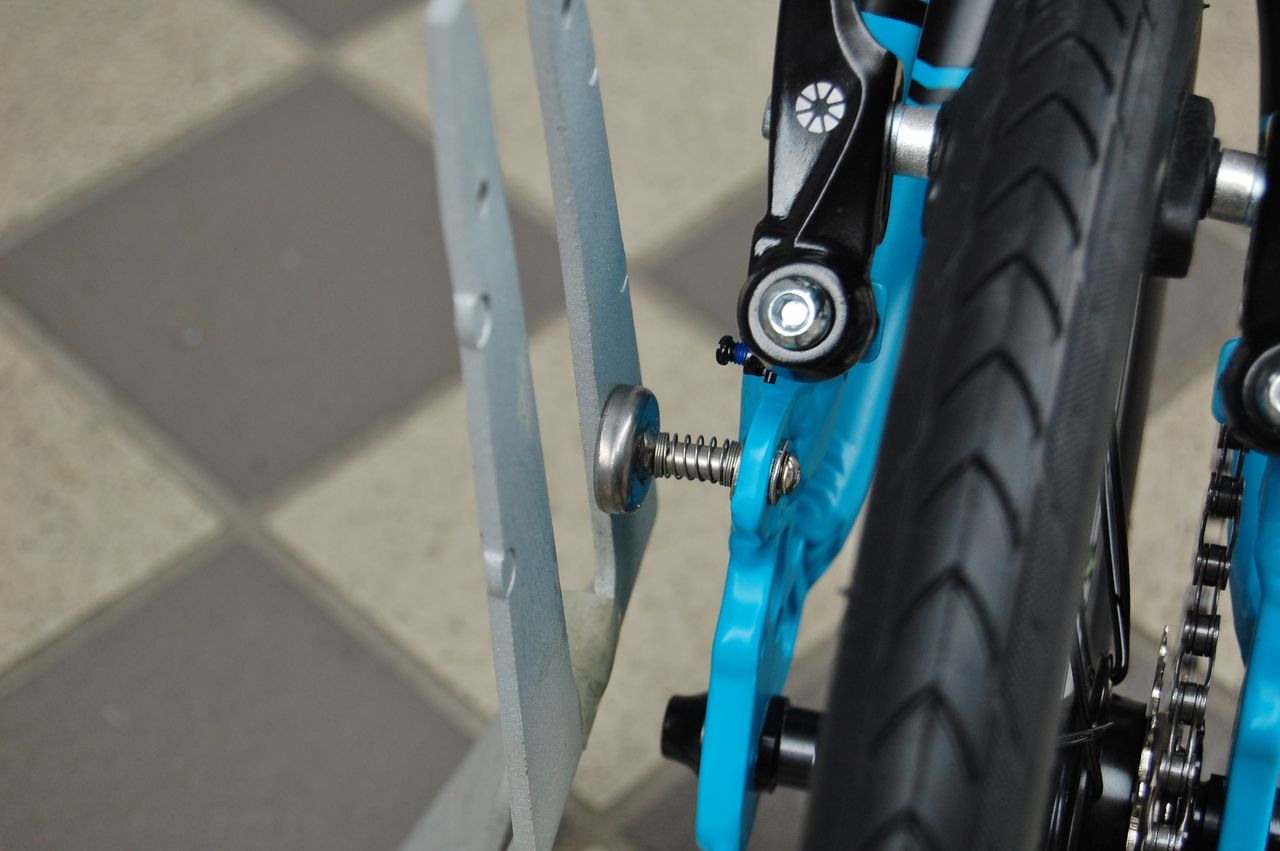

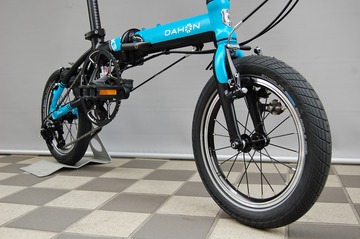

A さんの DAHON K3 カスタム (その6)【橋輪Blog】

チェーンリングの選択

IMG_3139

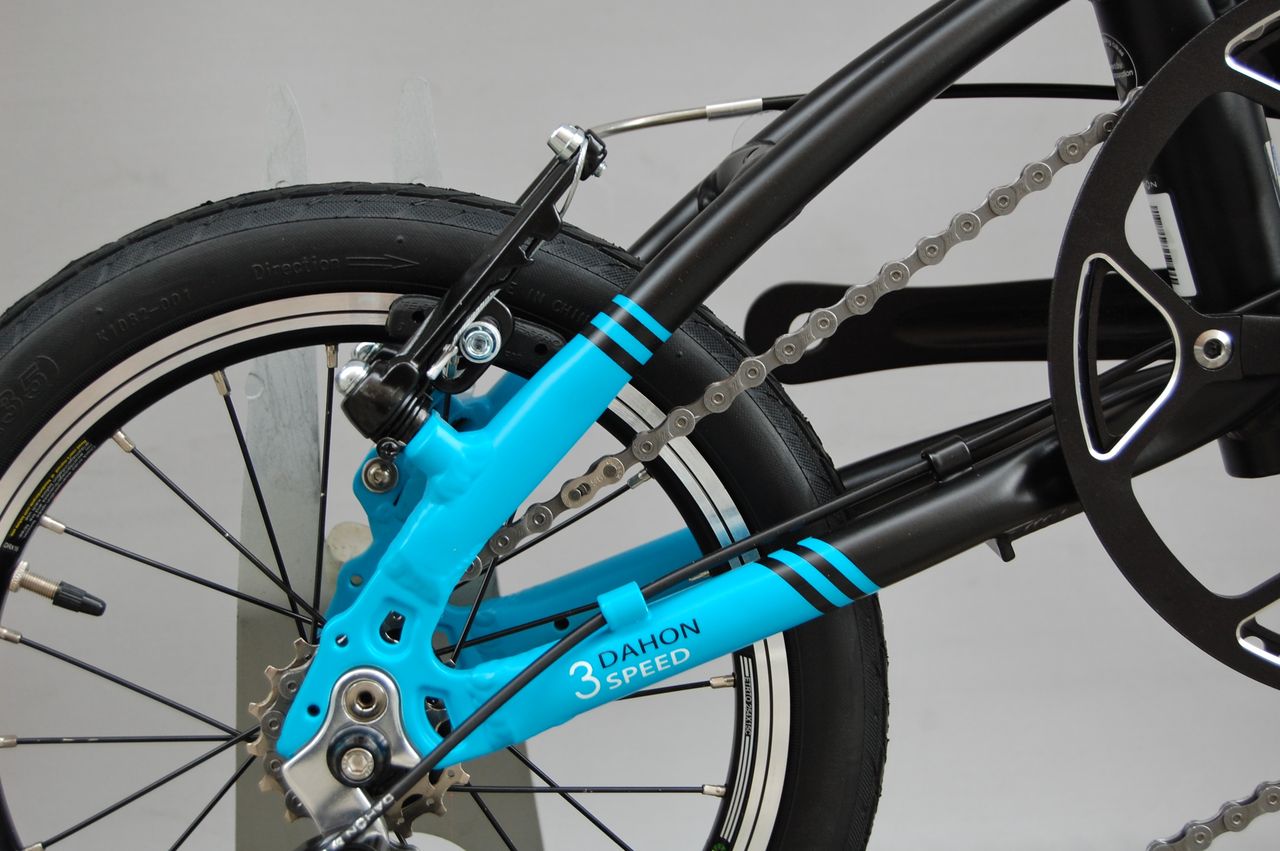

謎のグングン病も治ったところでチェーンリングの選択であります。RIDEA が DAHON 用に用意するクランクには、シングルとダブルがある。チェーンラインは、シングルが40mm でダブルが49mm。K3 はシングルなので当然40mm のシングルを選択するのが当然だが、敢えてチェーンラインが不利なダブルにしたのには拘りがある。T シャツをインするか否かぐらいの差が出るんだよなこれが。

8f2bb503[1]
ea110d5c[1]

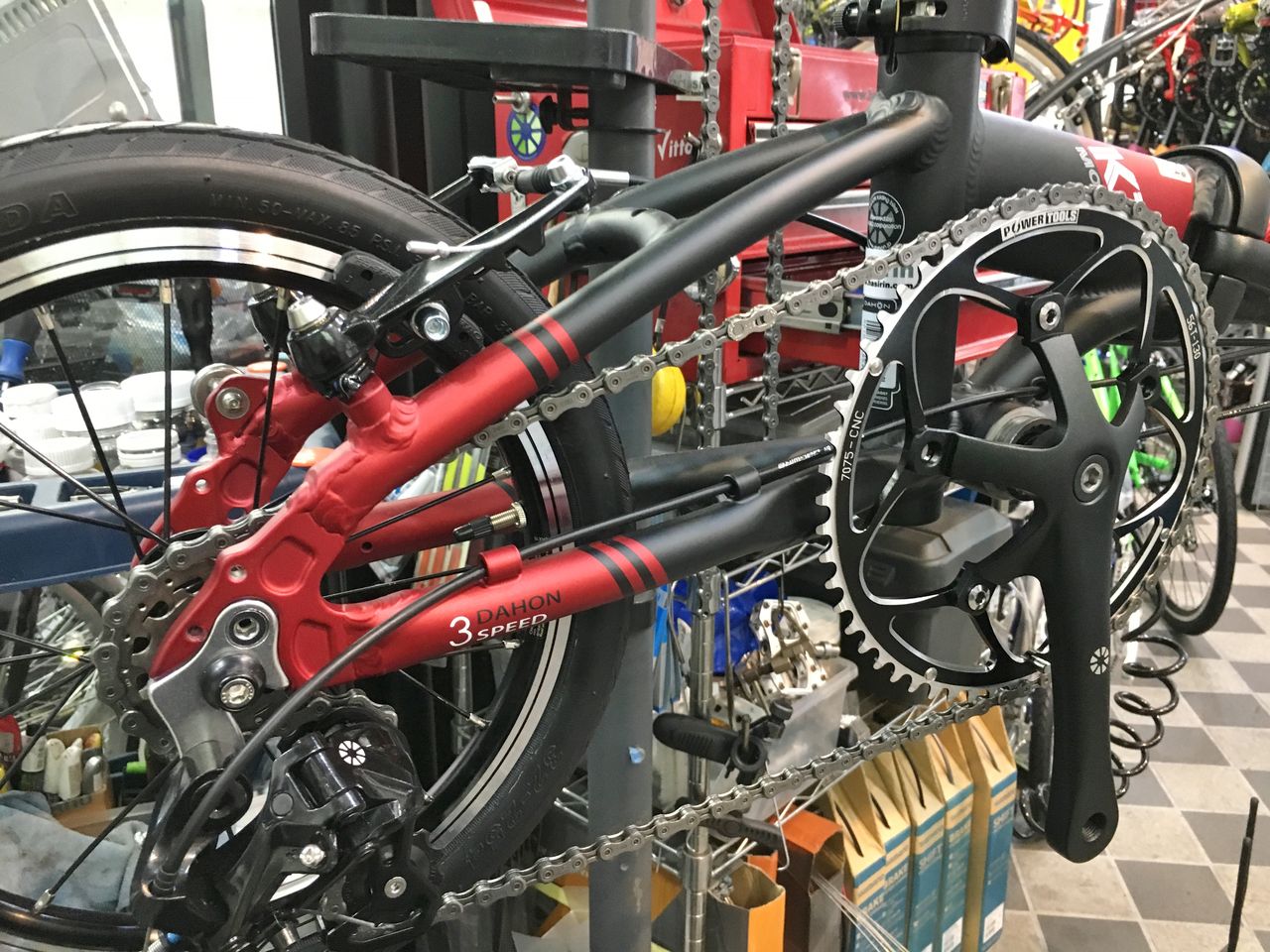

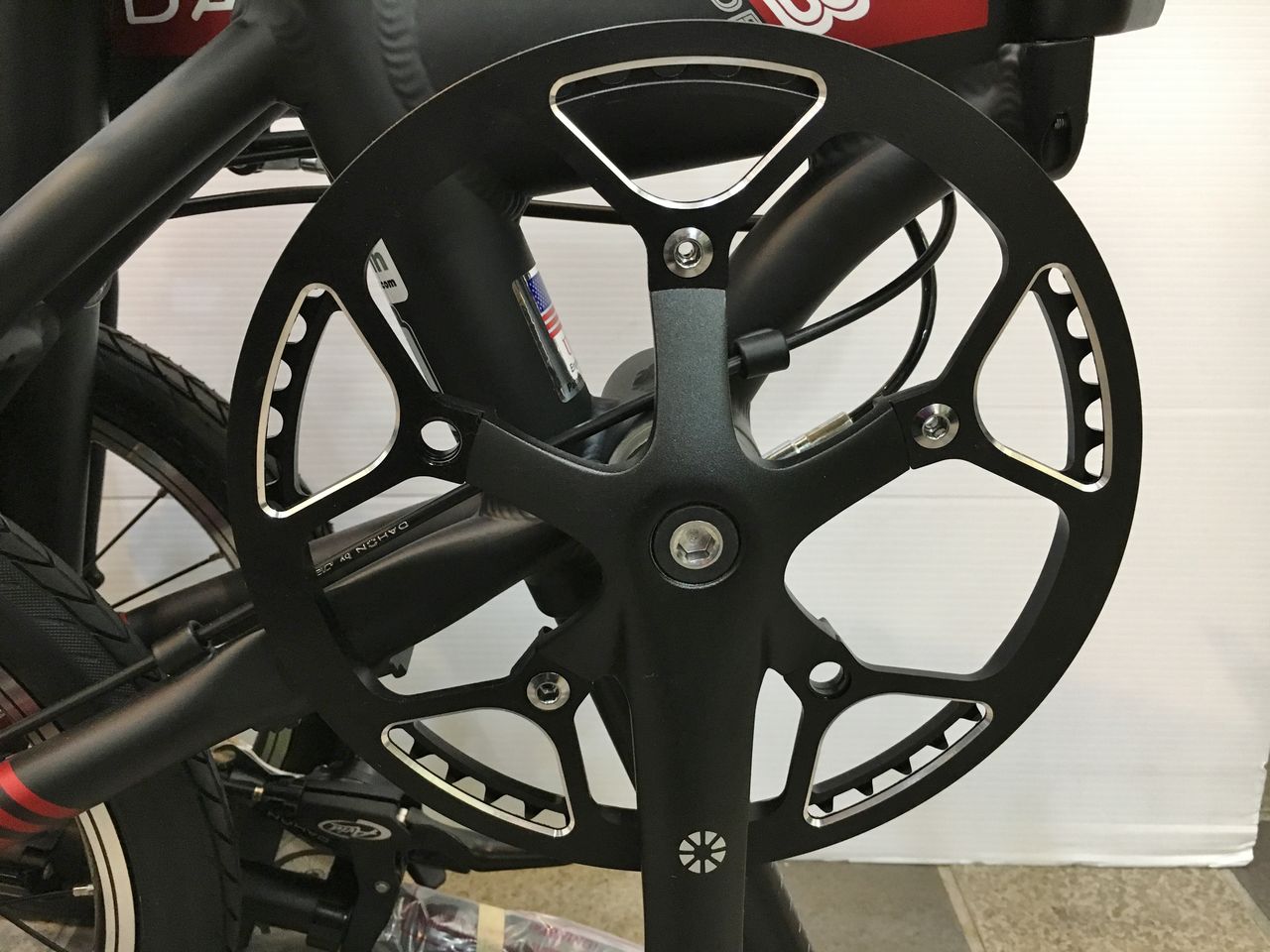

tern Link D24h。RIDEA ダブルクランクに POWER TOOLS ミニベロチェーンンリング56T。ぼくにとってはベストなマッチング。


49
こちらがダブル用チェーンライン49mm。



40

そしてシングル用チェーンライン40mm。スパイダーアームが内側に反りチェーンリングが後ろに付く構造が分かる。


IMG_3142

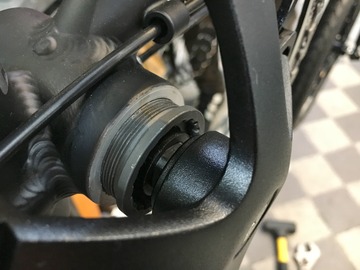

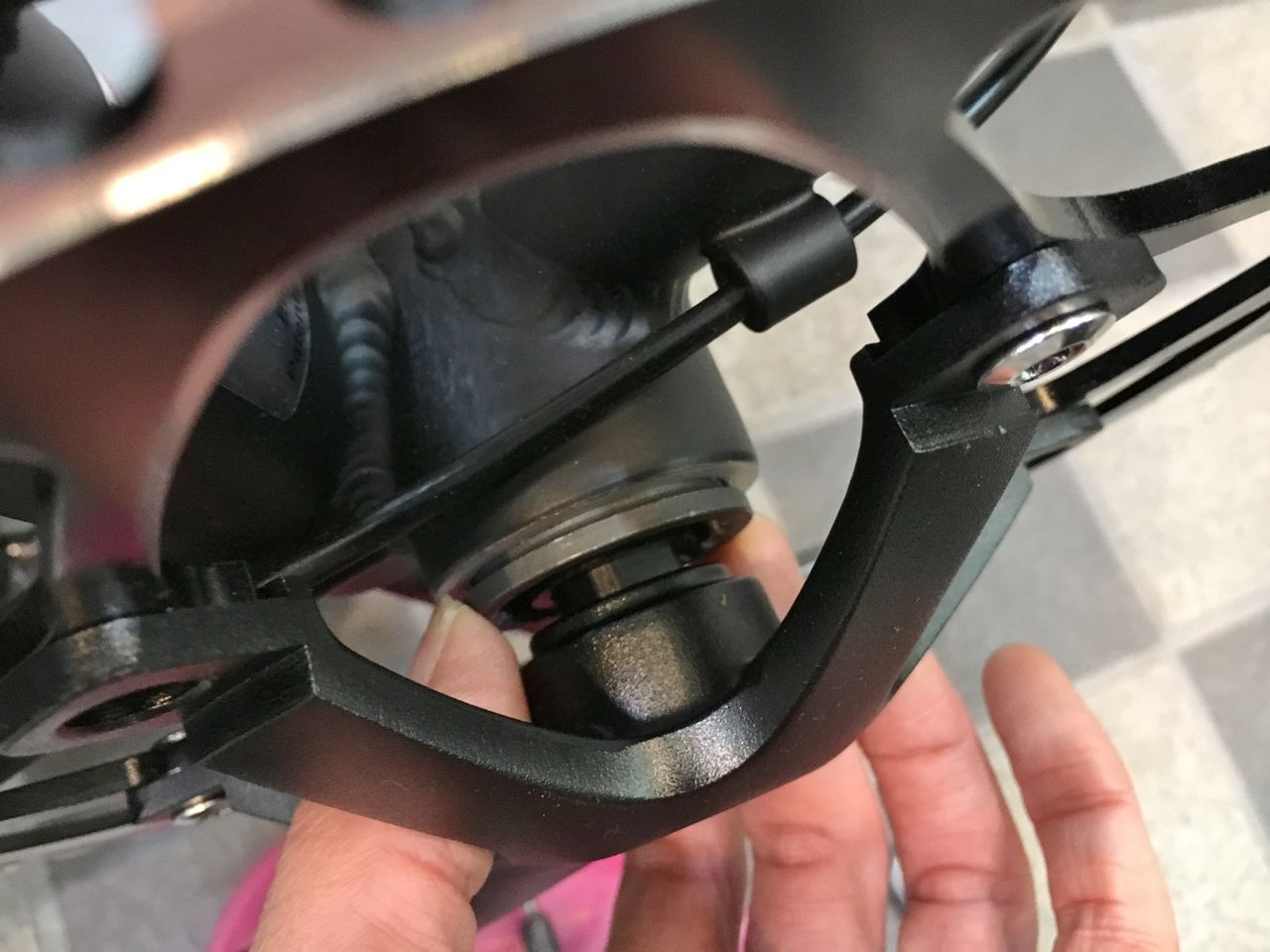

こちらオリジナルクランクとBB。今、テーパースクエアーが奥まで入っていない状態。


IMG_3107
チェーンラインは、シートチューブ中心からチェーンリング歯先までの距離。これで約40mm。RIDEA のBB、シングルクランクを組むとこの位置に来ますってこと。


IMG_3140

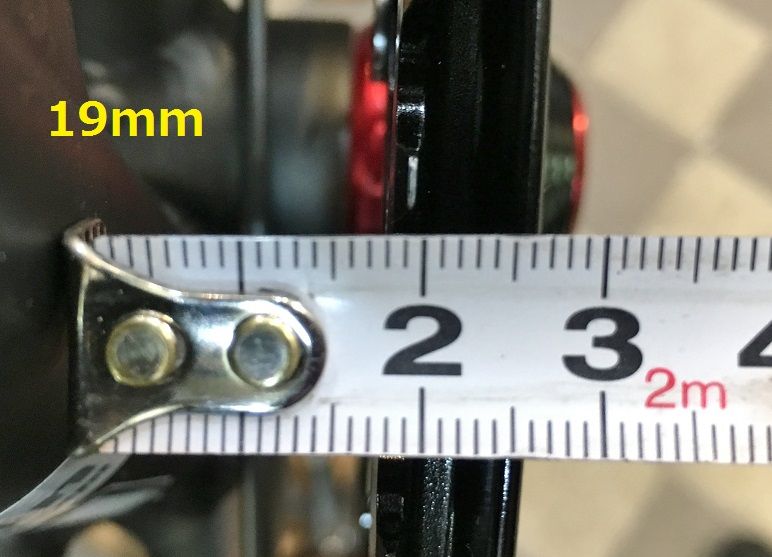

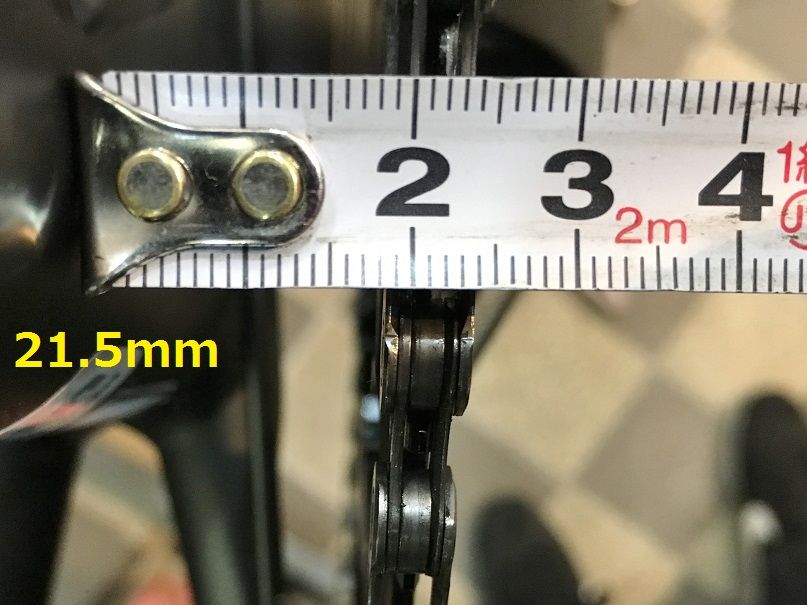

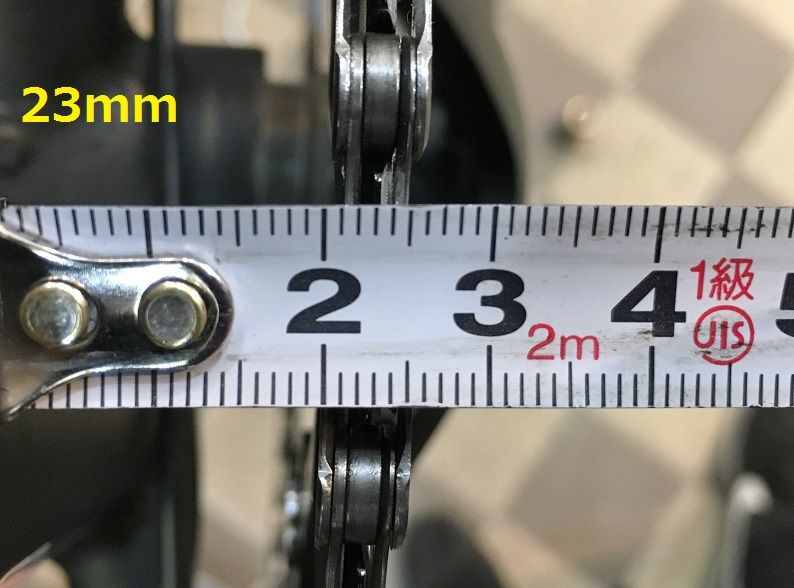

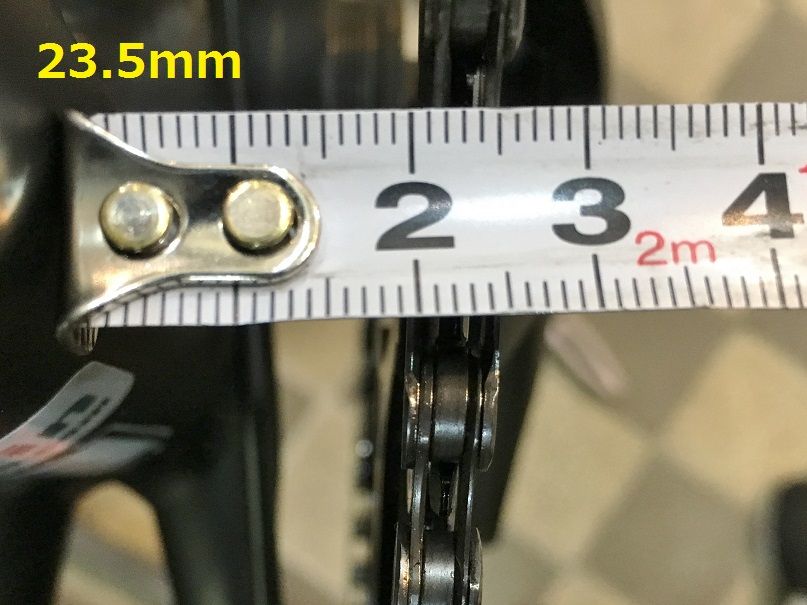

シートチューブ側面からの距離を測ると19.5mm ってとこか。オリジナルが16.5mm なのでこれで3.5mm 出ていることになる。これでチェーンを掛け逆転してみたが、外れる様子はない。RIDEA のクランクでインナー側にセットした時も約20mm だったので行ける可能性もある。ただ3T 大きくなっているので実際のリヤセンターは、もう少し短くなる計算。


IMG_3108
シングルと比べて9mm 出ているってわけではない。



IMG_3109
スパイダーアームは、ほぼフラット。



IMG_3110
ダブルの場合のチェーンラインは、アウターリングとインナーリングの真ん中。



IMG_3111
パターン
ガード付きでこれがベストだが、シートチューブからの距離が25.5mm となり絶対ムリ!



IMG_3112
パターン
ガード無しのこれがスポーティーさ No.1 だが同じ理由でムリ。



IMG_3113
パターン
ガード無しをインナー側へ。



IMG_3114
チェーンリングにスパイダーアームが乗っかり際立ってしまっている。



IMG_3115
ぼくの一番嫌いなパターン。



IMG_3120
そしてガードを別途追加。



IMG_3117
ガードの方が小さくて歯が飛び出しているがイメージで。



IMG_3121
パターン
スパイダーアームの末端は綺麗に収まるが、重量がかさむ。


IMG_3123
2枚が一致して見える部分もあるが、



IMG_3124
ばらけて見える部分はスッキリとしない。



IMG_3125
パターン
インナー側にガード付きリング。



IMG_3126
IMG_3136
一体型のガードが外にオフセットしているのでスパイダーの出っ張りがあまり気にならないのでは。



IMG_3114
IMG_3138
ガード無しではやはり際立ってしまいます。




IMG_3127
これなら悪くないかも?



IMG_3128
チェーンリングボルトの色を変えてみたら。



IMG_3132
レッドからブラックへ。



IMG_3129
パターン



IMG_3130




IMG_3133




IMG_3134

ガード部に回った円が、ビックアップルのリフレクトラインと重なり良いんではないでしょうか?さて A さんどのパターンを選びますか?

ご返事お待ちしています!





A さんの DAHON K3 カスタム (その5)【橋輪Blog】

突起物の正体は、テンションスプリングの端っこだ!

IMG_3083

ここチェーンが掛っていると何処から見ても全く見えないんですよ。よくぞ見つけたでしょう。

38efdb87
突起物の正体は、テンションスプリングの端っこで、中はこうなっている。



IMG_3089

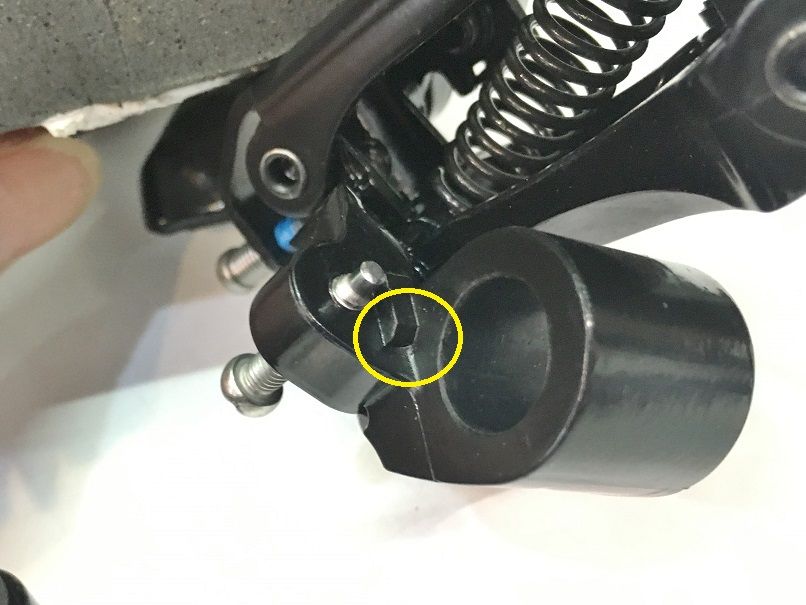

飛び出している(飛び出し過ぎている)スプリングの位置にマーキング。



IMG_3091
IMG_3092
裏から見ても表から見ても全然わかりません。



IMG_3093
ですが確実にチェーンと干渉している。「グングン」は、チェーンプレートの山と谷。



IMG_3094
ケージを分解してみましょう。



IMG_3095
プーリーには、U-PULLEY L-PULLEY の刻印があり歯の形も違う。



IMG_3096
此奴だ!先端は、チェーンのリンクに当たり光っている。



IMG_3097
ベルトサンダーで削り落とします。



IMG_3098
こんなもんで勘弁してやるか。再度組み付けるとまだ「グングン」いってます。テンションが掛かるとスプリングがぐっと出てくるみたい。もっと削るか。


IMG_3099
先程は、二つのプーリーを外しましたが、L-PULLEY を外すと組み付けがちと面倒ですのでガイドプーリー(U-PULLEY )だけを外す方法で行きます。


IMG_3100
こうしてケージを避けておきましょう。(テンションプーリ側のボルトは緩めなくともケージは動かせますが、組み付け後には増し締めを)


IMG_3101
やっぱまだ出っ張ってますね。



IMG_3102
ケージの塗料が剥がれるほど行っちゃいましょう。



IMG_3103
ケージの内側は見えませんが、跡はタッチアップ。



IMG_3104

これでようやく「グングン」が直りました。五日間もやったのにカスタムどころか「振り出しに戻る」ですね。

あなたの K3 は大丈夫?


A さんの DAHON K3 カスタム (その4)【橋輪Blog】

謎の「グン、グン、グン・・・・・」

IMG_3062

「グン、グン、グン・・・・・」って何だろう? 確かにクランクを早く回転させると少しうるさいかな位であまり気にならない。が、ゆっくり回すとグン、グン、グン・・・。偶然にもこんなことがあった。昨日の朝何時もの様に電気カミソリで髭を当たっているとバッテリーがなくなる寸前でモーターの回転が今にも止まりそうだ。ギリギリでそり上がったが、ぼくの髭ってこんなに”こわかった”(硬い太いの意味)かなと感じた。今朝は満充電で同じく剃ったが”こわさ”は全く感じなかった。

IMG_3063

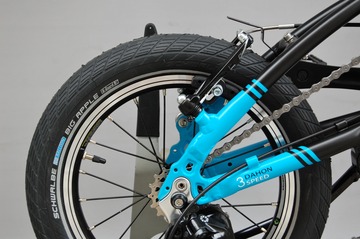

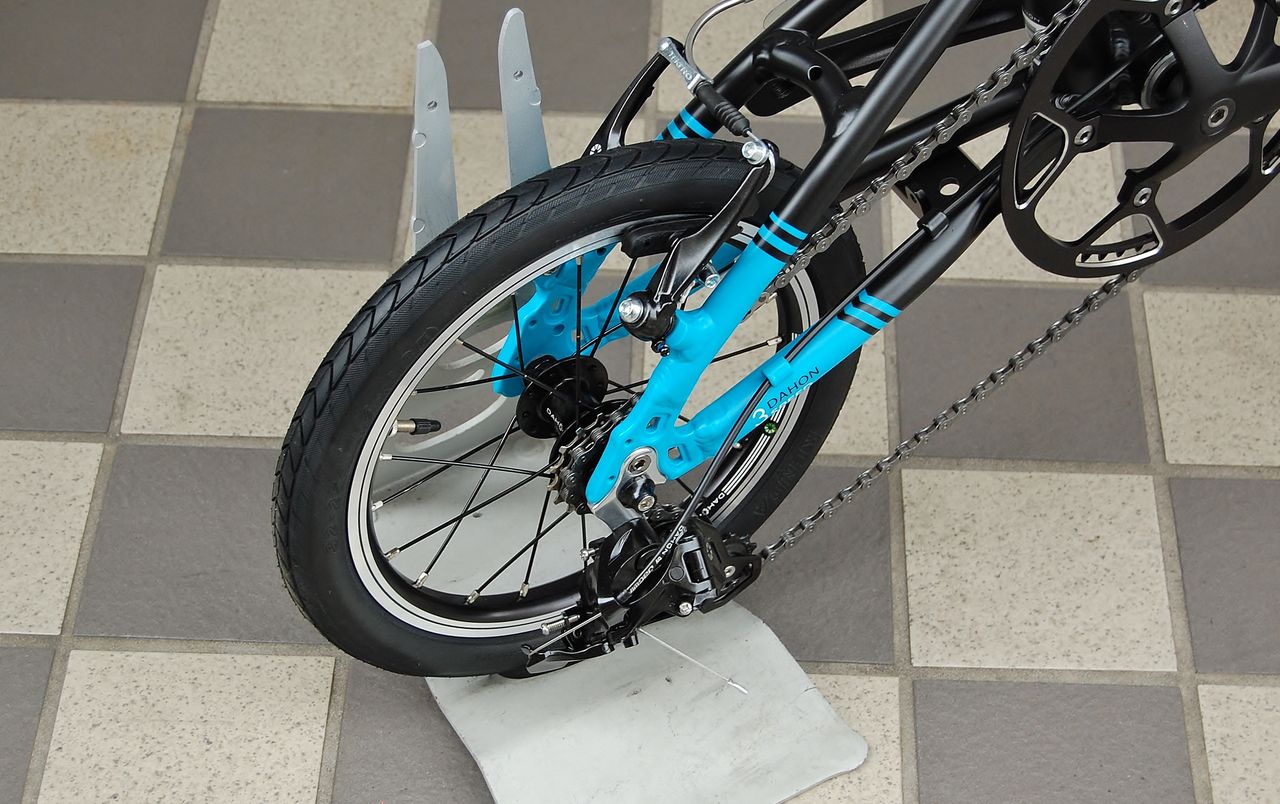

リヤディレーラーのプーリーに問題があるのか?



IMG_3064
一度チェーンを切ってみる。



IMG_3065
ガイド、テンションのどちらのプーリーも滑らかに回転している。



IMG_3066
では、リヤディレーラーを返さずチェーンを掛けて見よう。



IMG_3068
余ったチェーンは、指テンショナーで調整。おっと!グングンがなくなったぞ!安心するのはまだ早い。指テンショナーが弱いのかもしれない。




IMG_3067
秘密兵器!RIDEA チェーンテンショナー。プロトタイプを作ったので機会があればテストして欲しいと送られてきたやつ。


IMG_3070
こんな感じで付くのかな。



IMG_3071

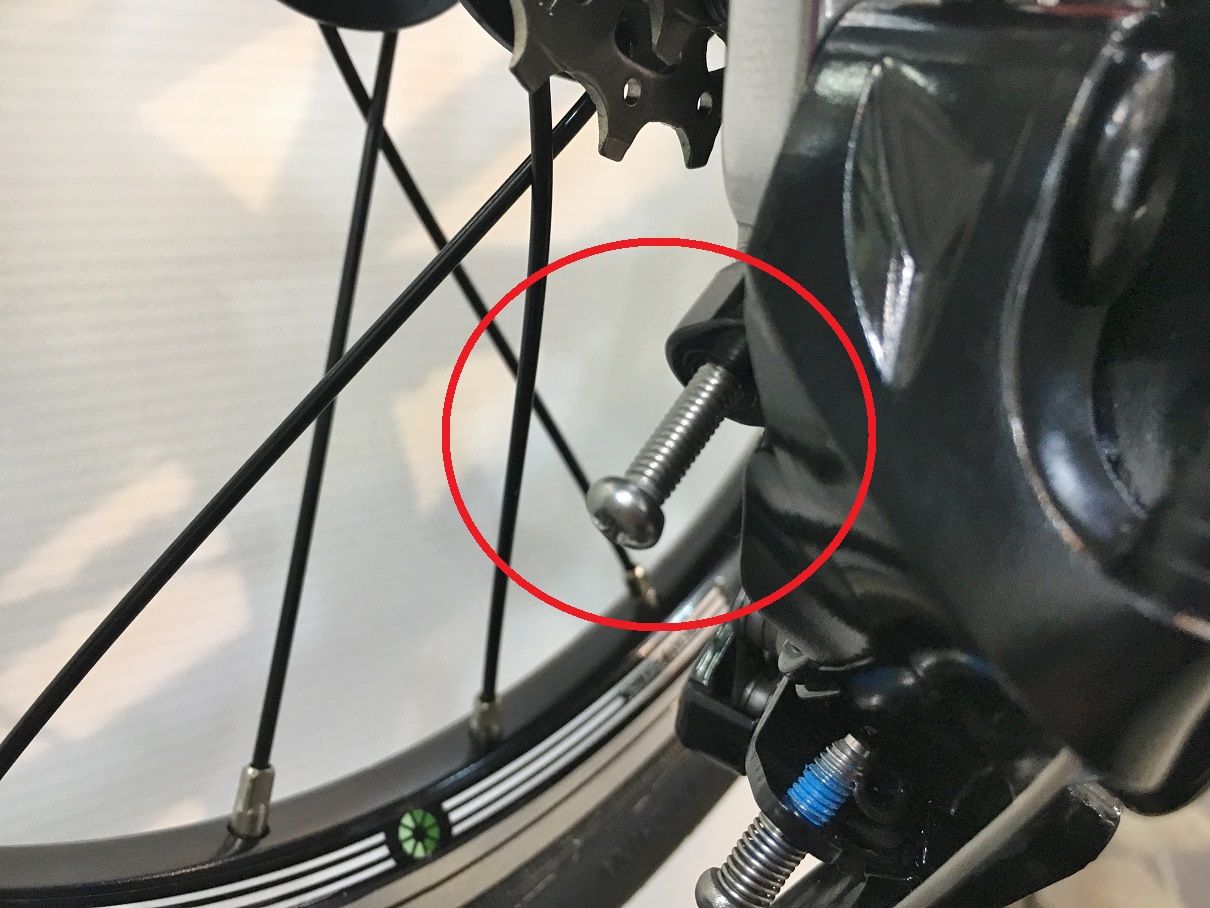

待てよネジ入ってかないぞ!



IMG_3072

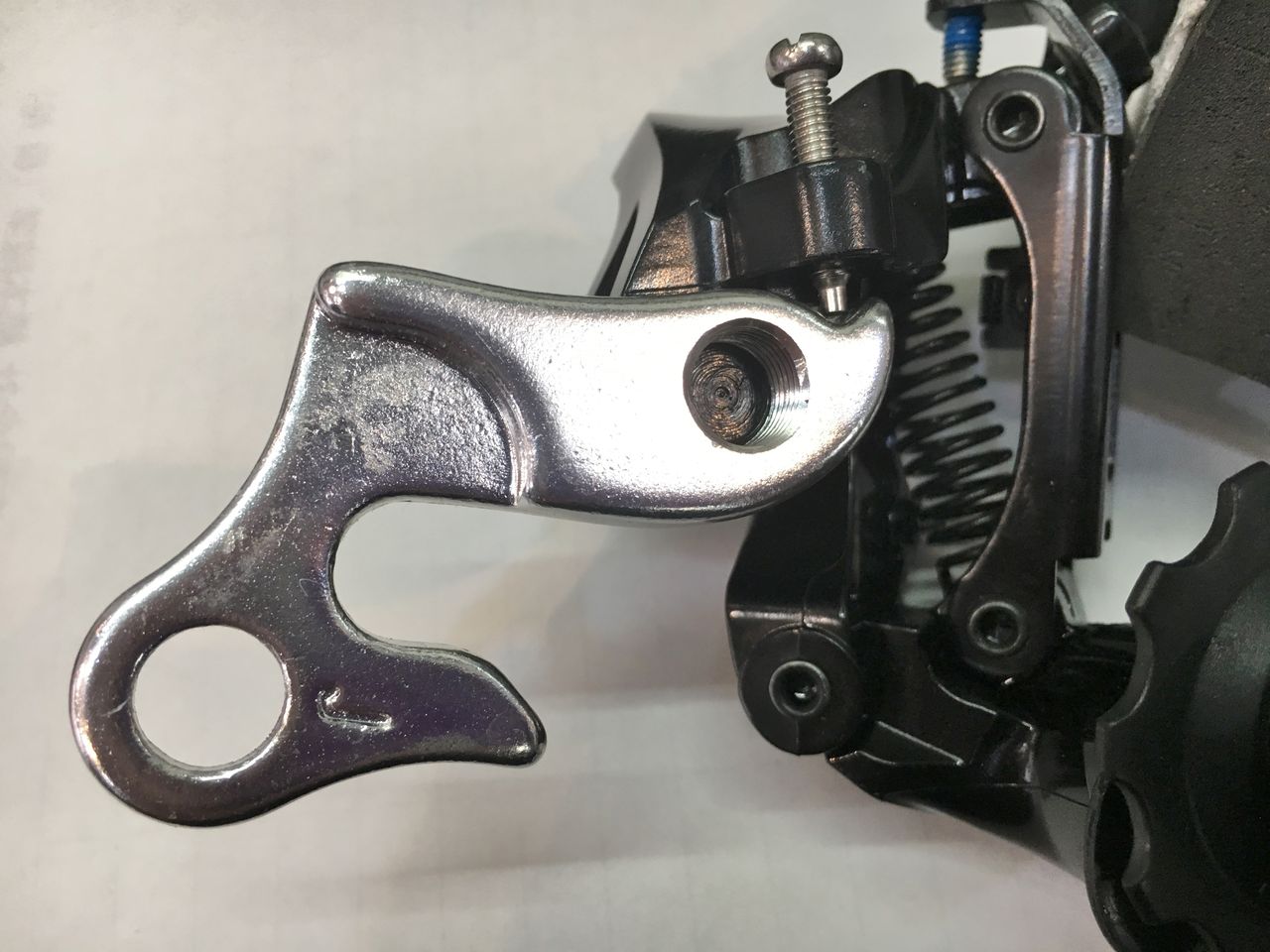

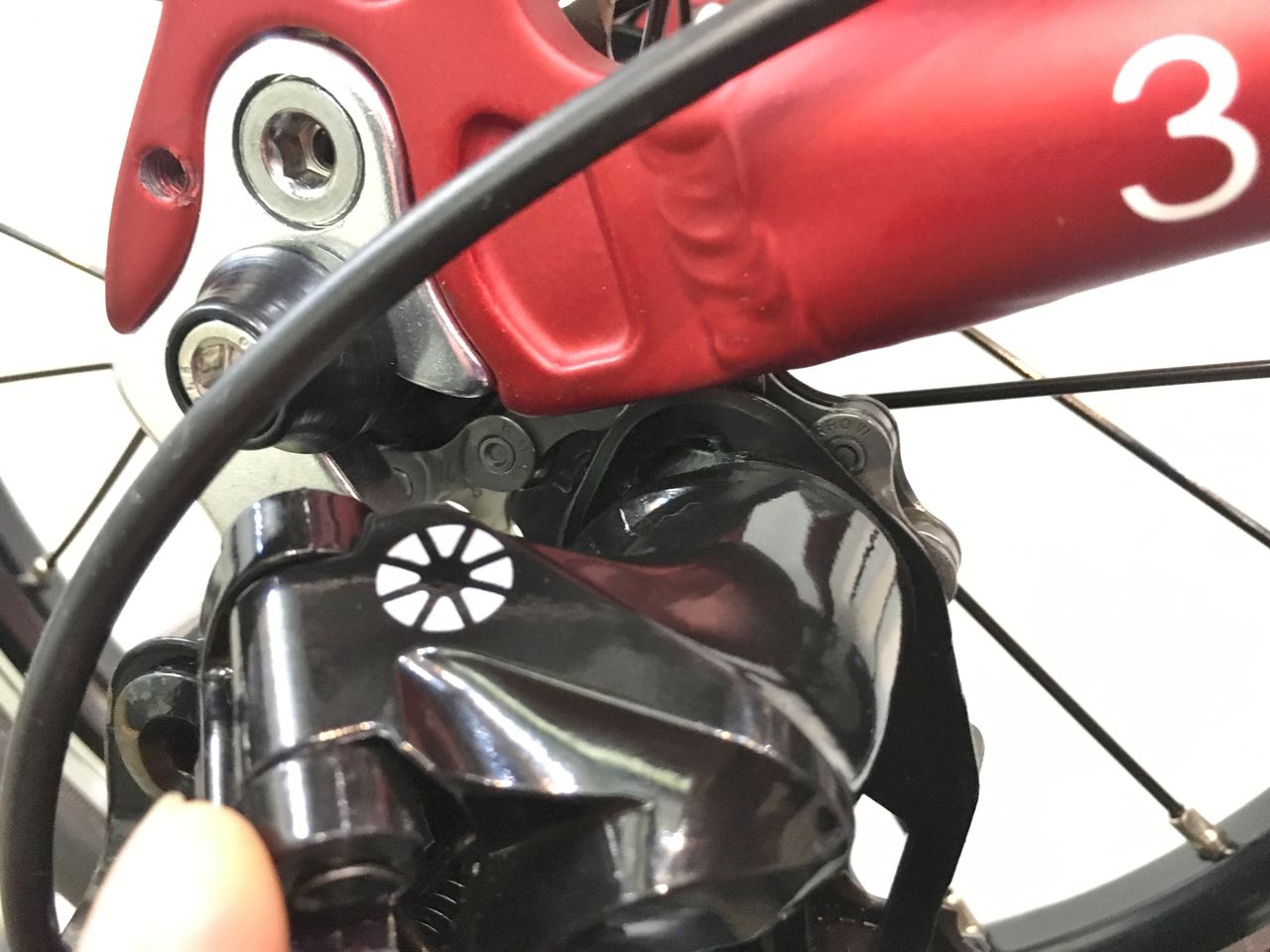

A のディレーラーハンガーは、取り付け出来るが、



IMG_3073

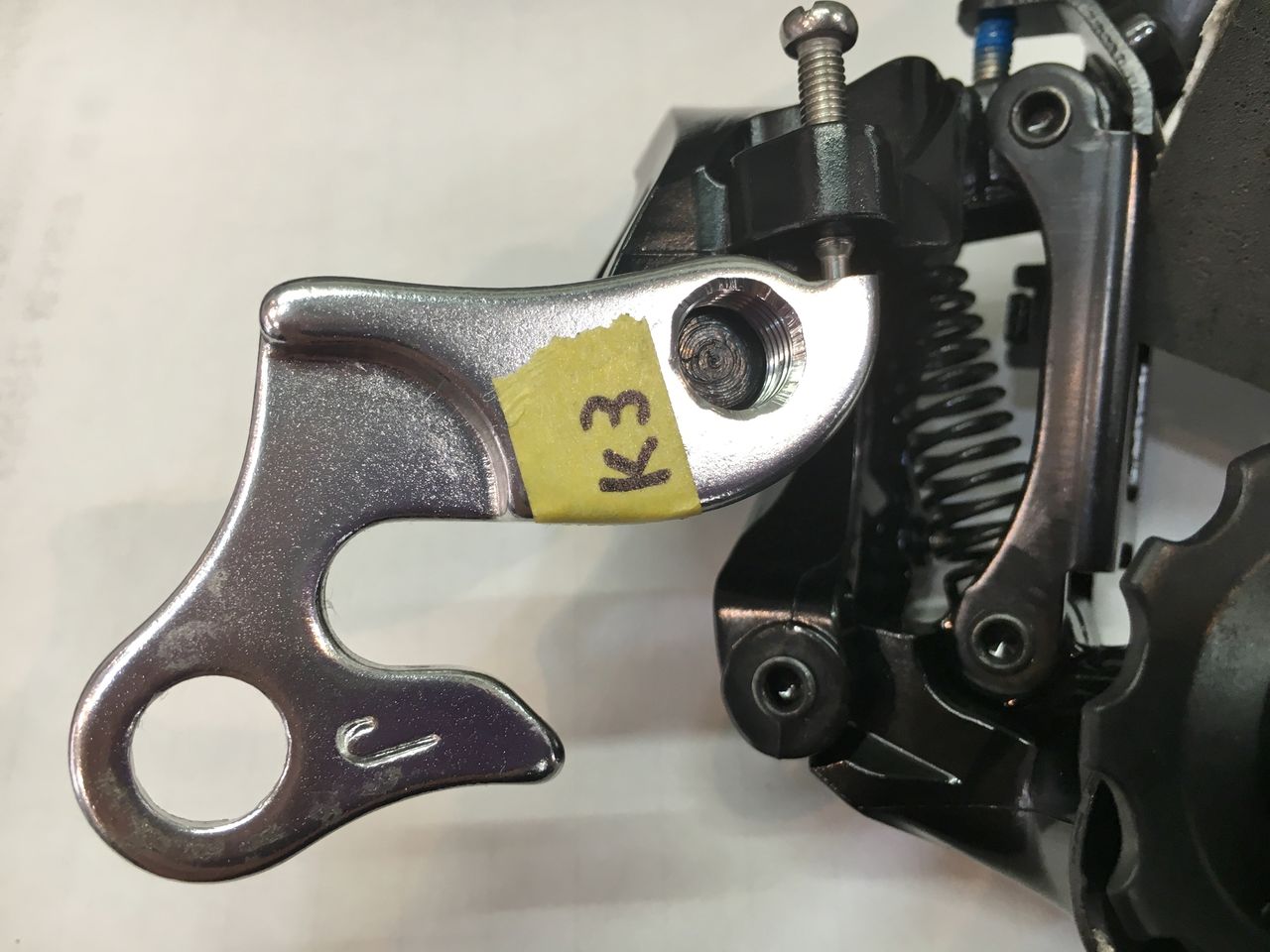

J のディレーラーハンガーは、ピンが半分重なってしまい取付け不可。



IMG_3074

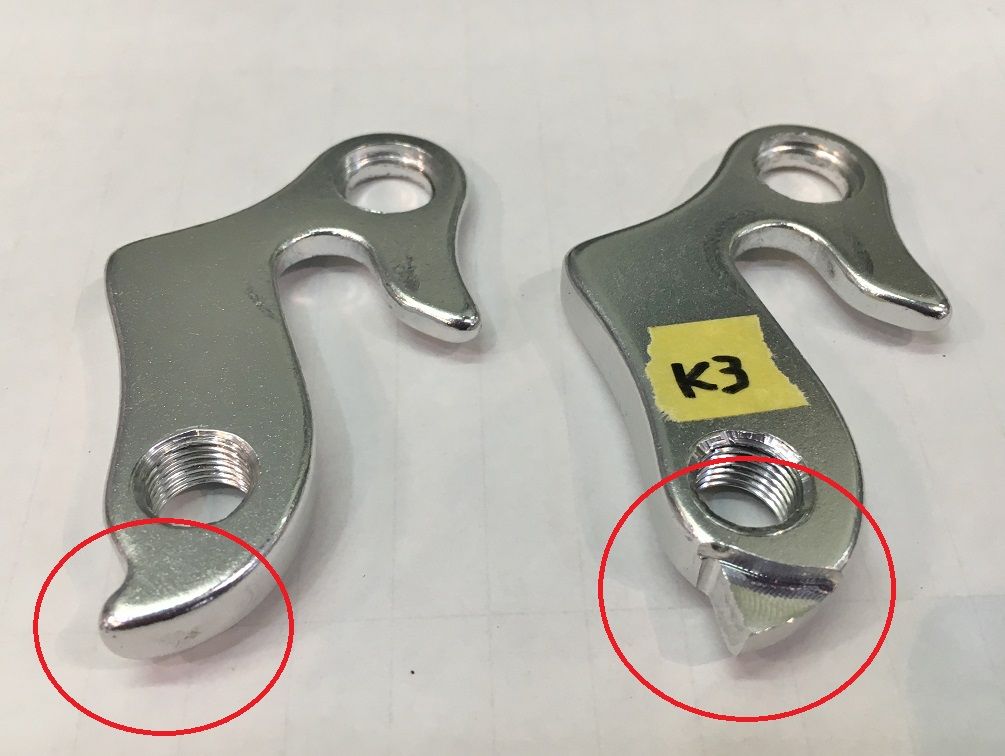

ディレーラーハンガーを少し削ってあげれば取付け可能だが、



IMG_3075
商品としては、この幅をもっと広げてもらわなくては。



IMG_3076

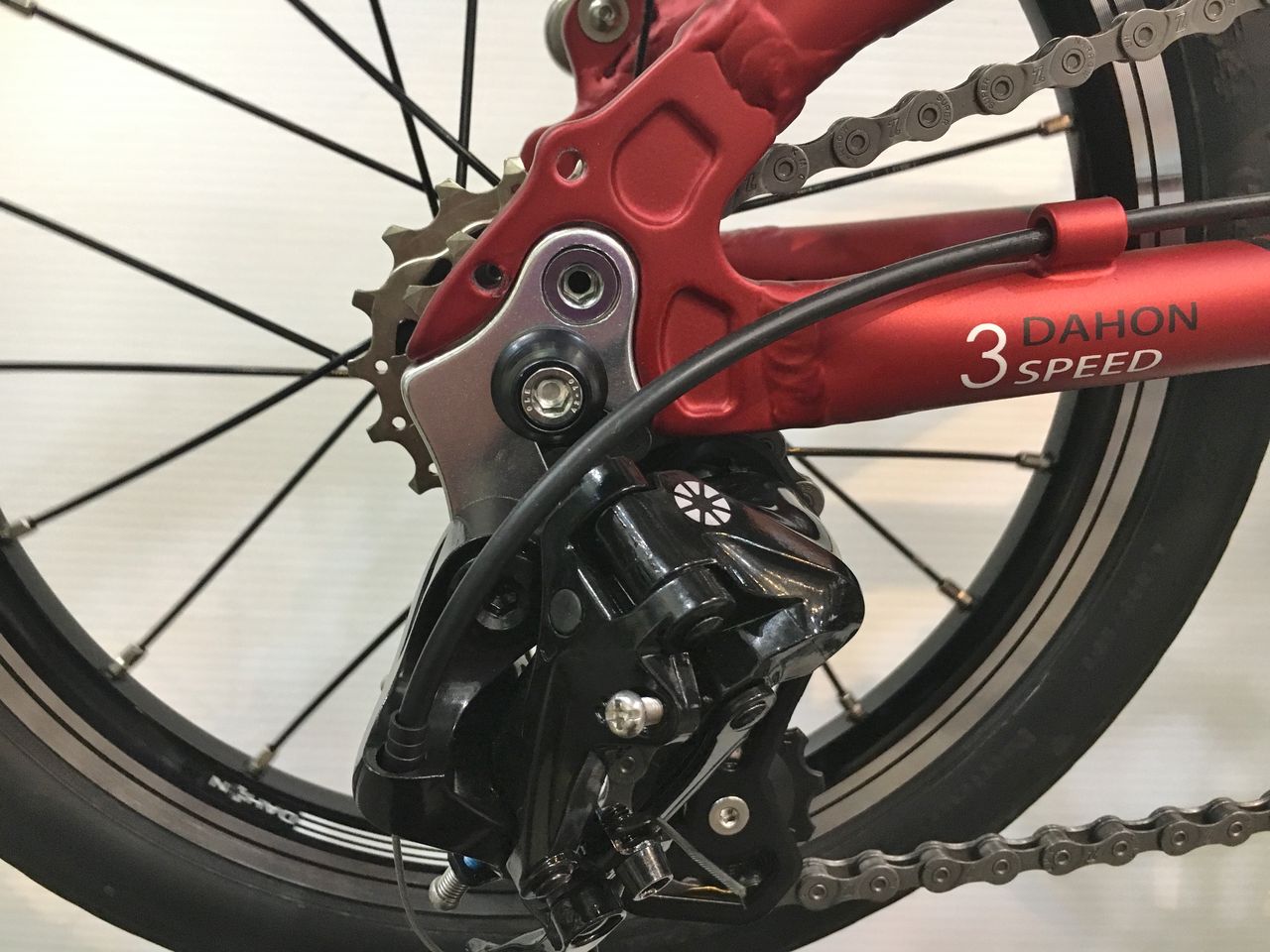

「まだあるよ!」DAHON Helios 用チェーンテンショナー。



IMG_3078
本来は、もっとチェーンを詰めますがこんな感じです。



IMG_3077
おっ、ならないならない!



IMG_3079
プーリーの位置を変えて各ギヤでも試しましたが大丈夫です。



IMG_3081
ってことはリヤディレーラーに問題ありか?



IMG_3083

もしや此奴・・・・・・・・・・・・・・・・・・・・・・・・・・・・?

明日につづく、

A さんの DAHON K3 カスタム (その3)【橋輪Blog】

予想通り飛び出したチェーンリング

IMG_2982

予想はしてましたが、9mm も出るとはね。さてとどうしてくれようか?

IMG_2988
BB シェルを 9mm 削ったら溶接ビードまで落とすことになる。



IMG_3030
すると左には、9mm スペーサーを入れなければならないが、殆どネジの積がなくなる。


IMG_3029
するとBBの外か 。



IMG_3031
POWER TOOLS MINIVELO CHANRING 56T  10.000円(税別)ガード付きリングを諦めるしかないか。



IMG_3032
そしてインナー側へ。



IMG_3039
これで20mm ってことは5.5mm 稼げた。



IMG_3033
これでは、A さん希望のガードが無くなってしまうので。



IMG_3035
アウター側にガードを。




IMG_3036
これDAHON の純正なので56T には大きさが足りませんがこんな感じです。



IMG_3040
3T 分短くなりますが、オリジナルのチェーンを掛けて見ましょう。



IMG_3043
IMG_3044
IMG_3046
IMG_3047
ええええ・・・・何これ?強力なモーターを手で回した時の+−が入れ替わるような「グン、グン、グン・・・・・」的な? チェーン短いからテンションの掛り過ぎ? もしかしてチェーンとギヤの規格が違う?

IMG_3041

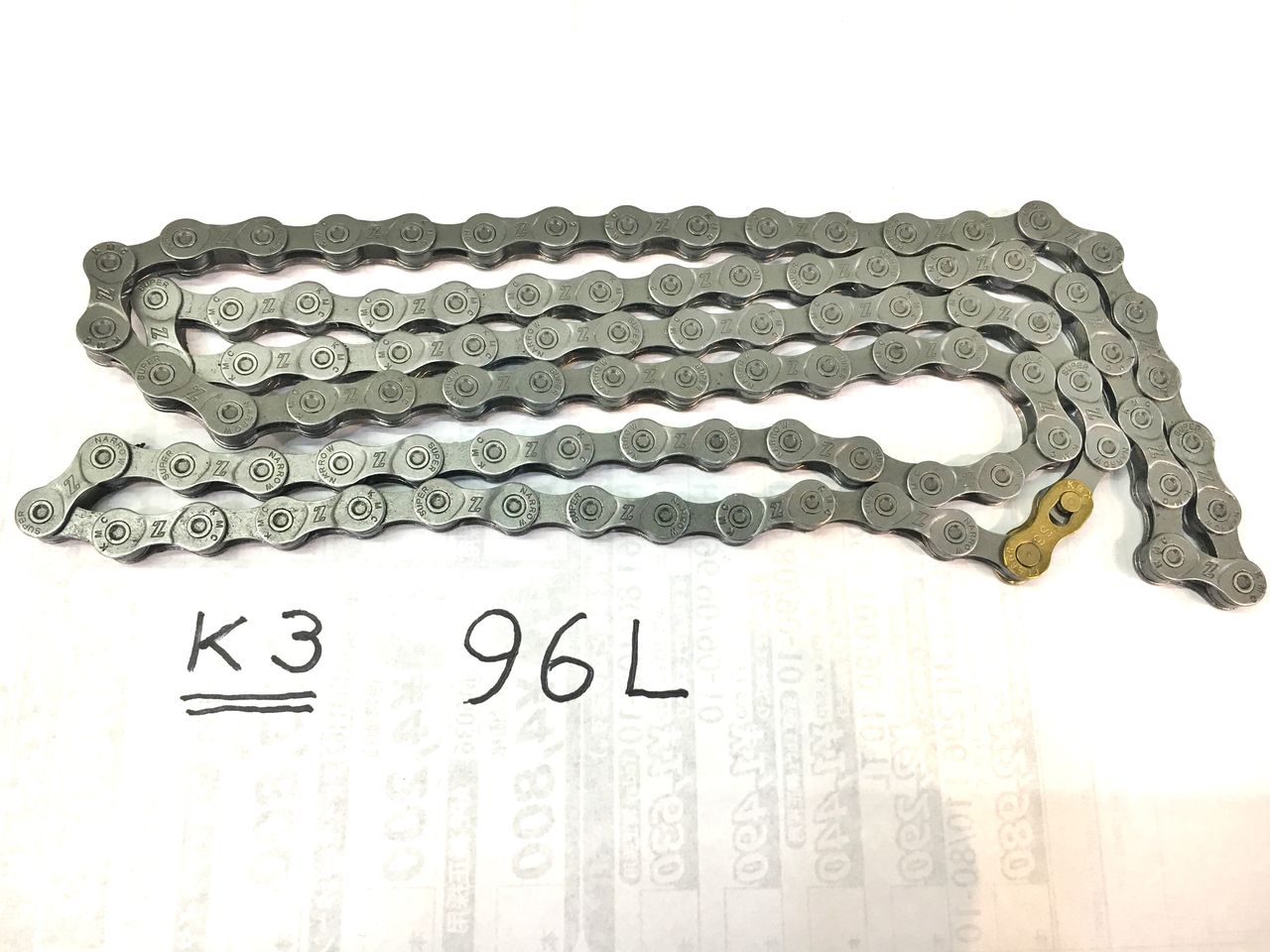

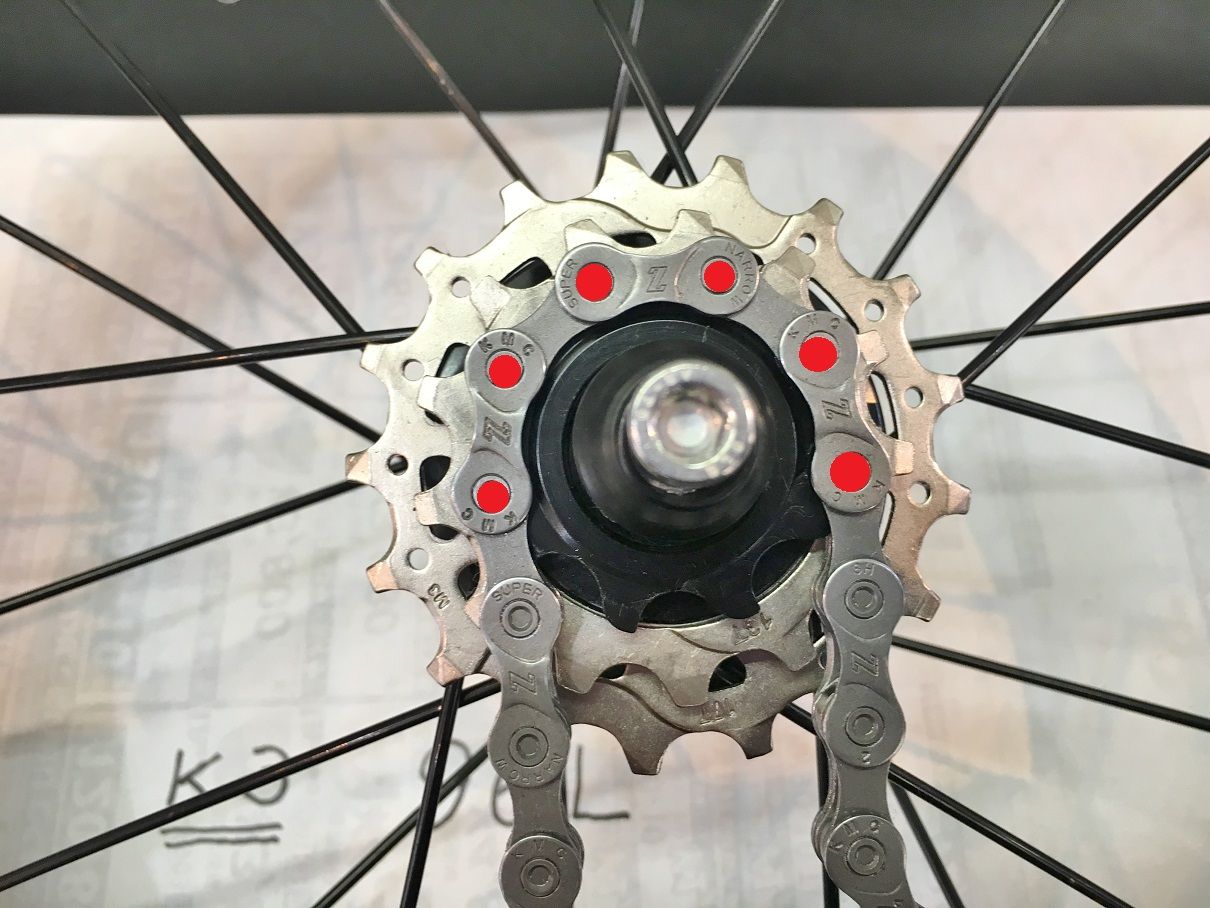

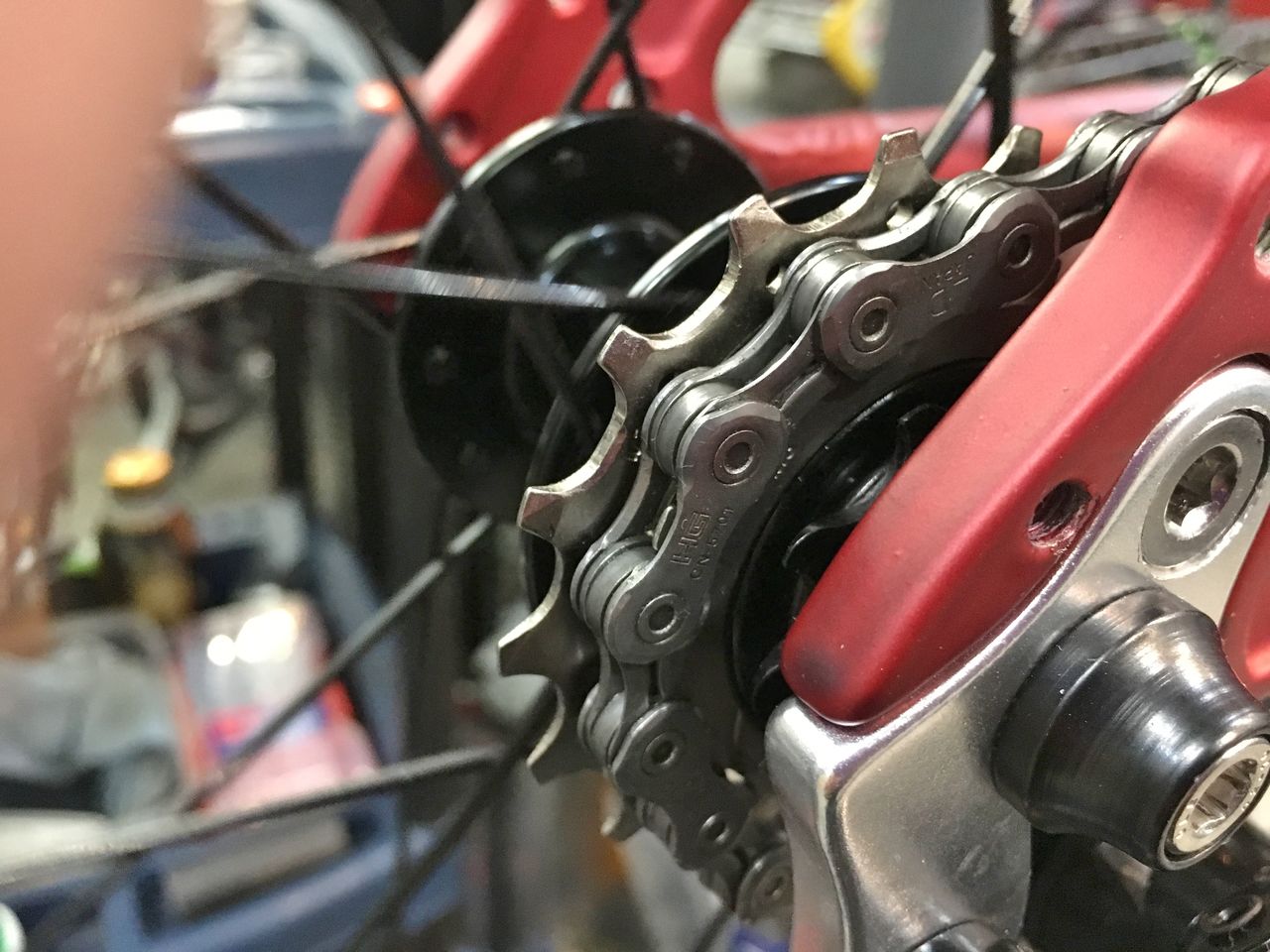

アウターリンクには、「KMC Z KMC」「2Z Z KMC」「NARROW Z SUPER」一般車にも使ってる普通の3/32チェーンです。


IMG_3042
最新の品番だと6〜8速用のX8 もしくは、Z8.3 だ。



IMG_3049
普通に噛んでるよな。


IMG_3053
こうゆう時は、オリジナルに戻してみるに限る。



IMG_3056
IMG_3061
IMG_3062

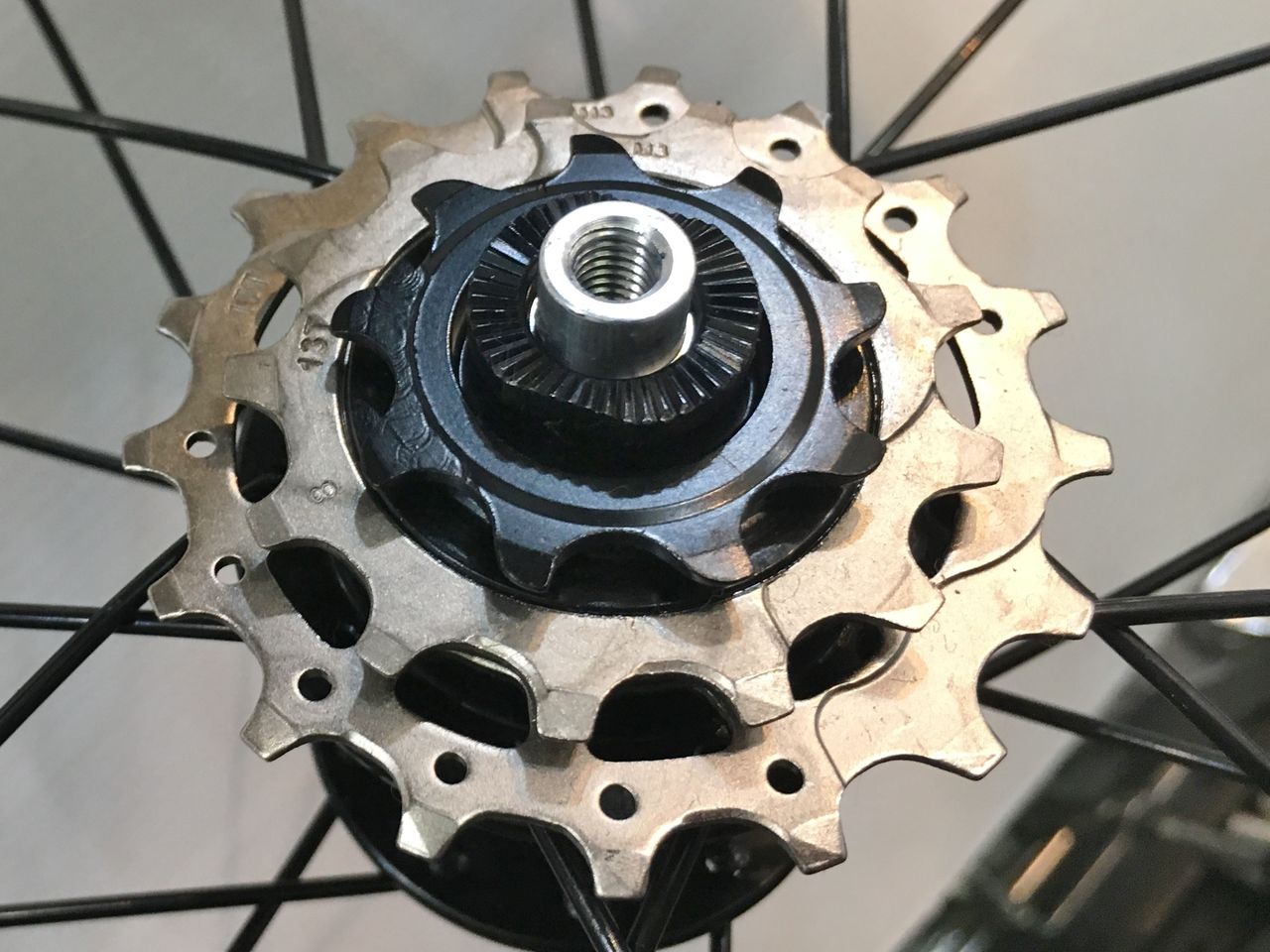

「グン、グン、グン・・・・・」あら、オリジナルも同じだぞ? こりゃ〜、チェーンラインどころの話じゃねーな。トップ9T だから? K3 ってこんなもんけー?

明日につづく、


A さんの DAHON K3 カスタム (その2)【橋輪Blog】

先ずは、RIDEA クランクからでしょうね!

昨日紹介したパーツだけで税別200.000円近く行ってますからね。お楽しみ盛沢山であります。先ずは絶対一筋縄では収まらないと予測されるチェーンラインから。

IMG_2963
一番最初にやっておくことは、オリジナルのチェーンリングの歯先にマーキング。



IMG_2962
シートチューブから歯先までの寸法を測っておきます。



IMG_2961
計測すると 16.5mm ってとこか。



IMG_2964
オリジナルのクランクを外していきましょう。



IMG_2989
このクランクやな予感がプンプンしますね。



IMG_2990

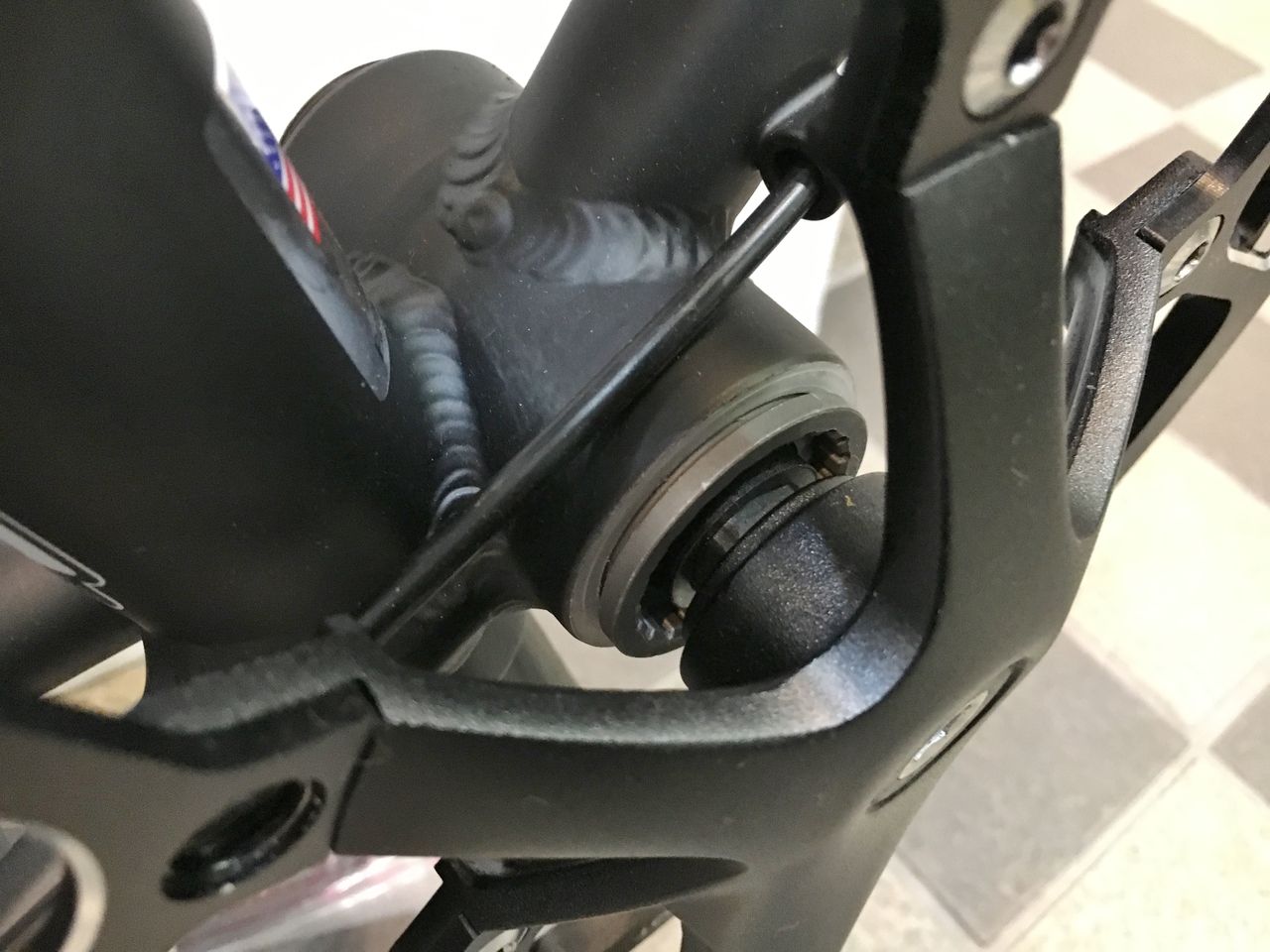

まるでコウモリ傘だ。



IMG_2965
BB は、思いっきりスチール製のテーパースクエアー。



IMG_2966

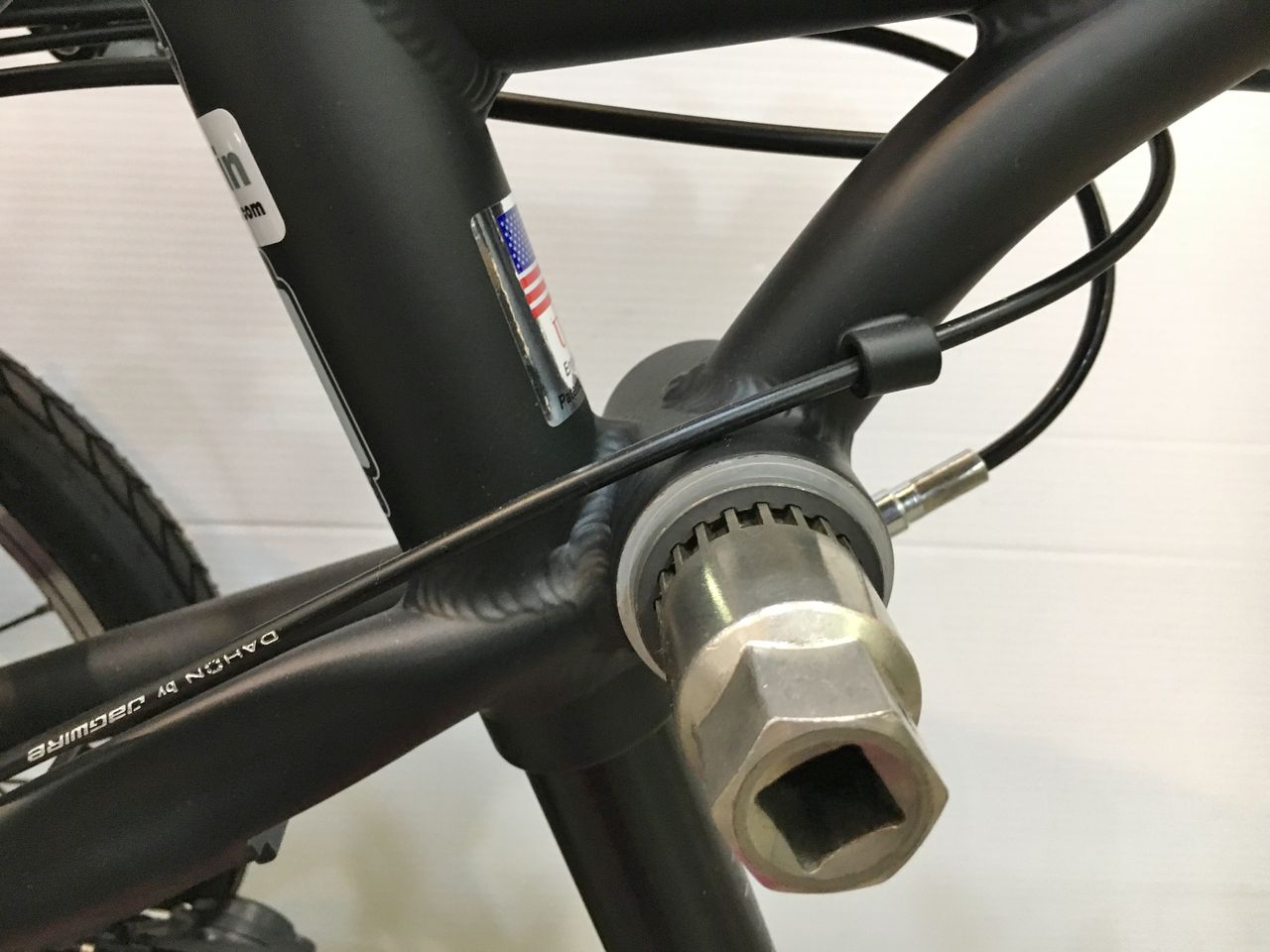

BB 外していきます。



IMG_2968
軸長は、107mm でした。



IMG_2969
BB フェイスは、カットはしてなくマスキングだけのようです。



IMG_2970
RIDEA のセラミックBB には、シムが付属しますが今のところ無視。



IMG_2971

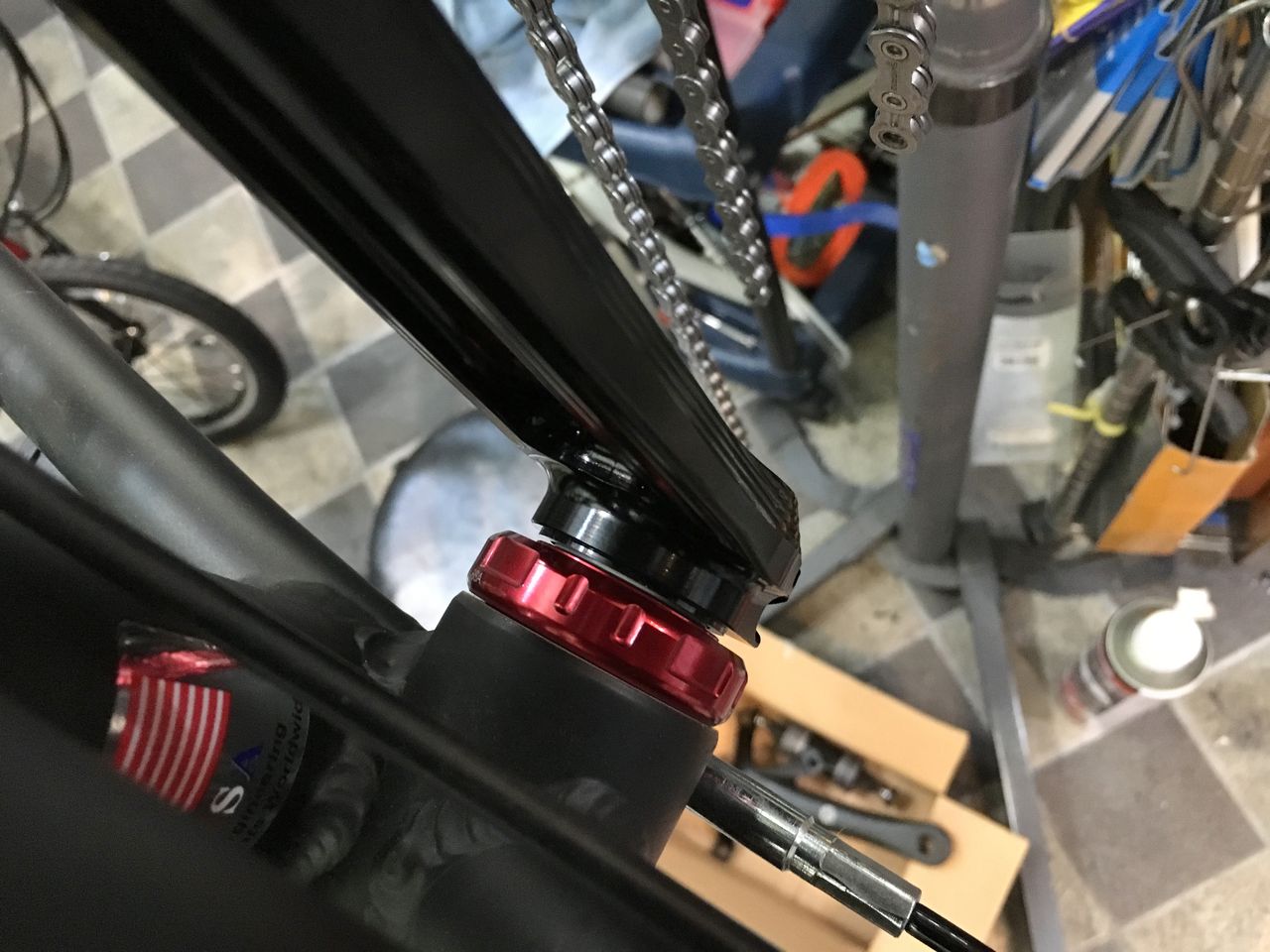

仮組して行きましょう。



IMG_2974
この時点で hasirin ステッカーを。これでもう責任はこっち側に来ました。



IMG_2972
RIDEA 3D クランクは、ダブル用なので8mm のチェーンリングボルトが付属。



IMG_2975

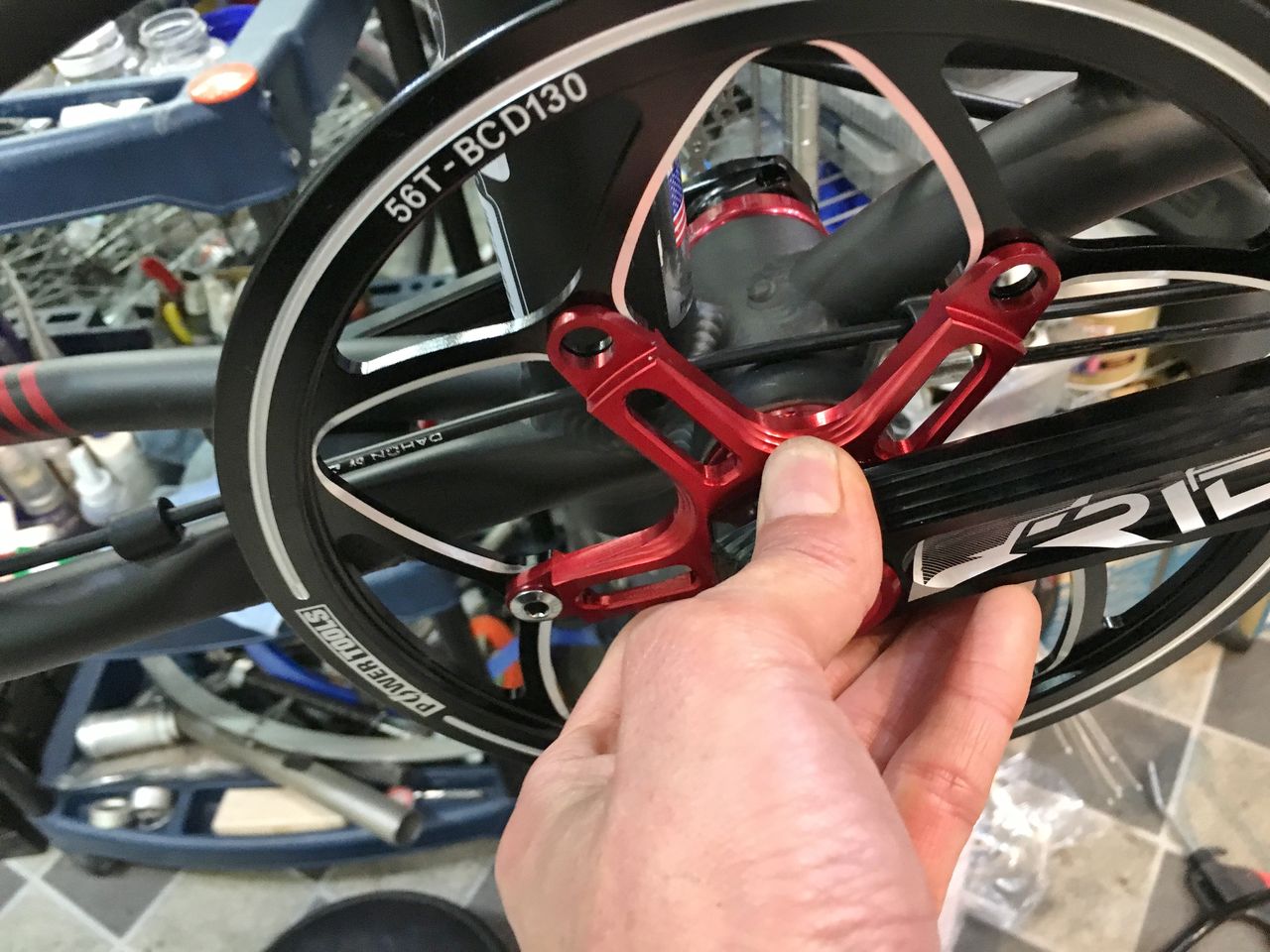

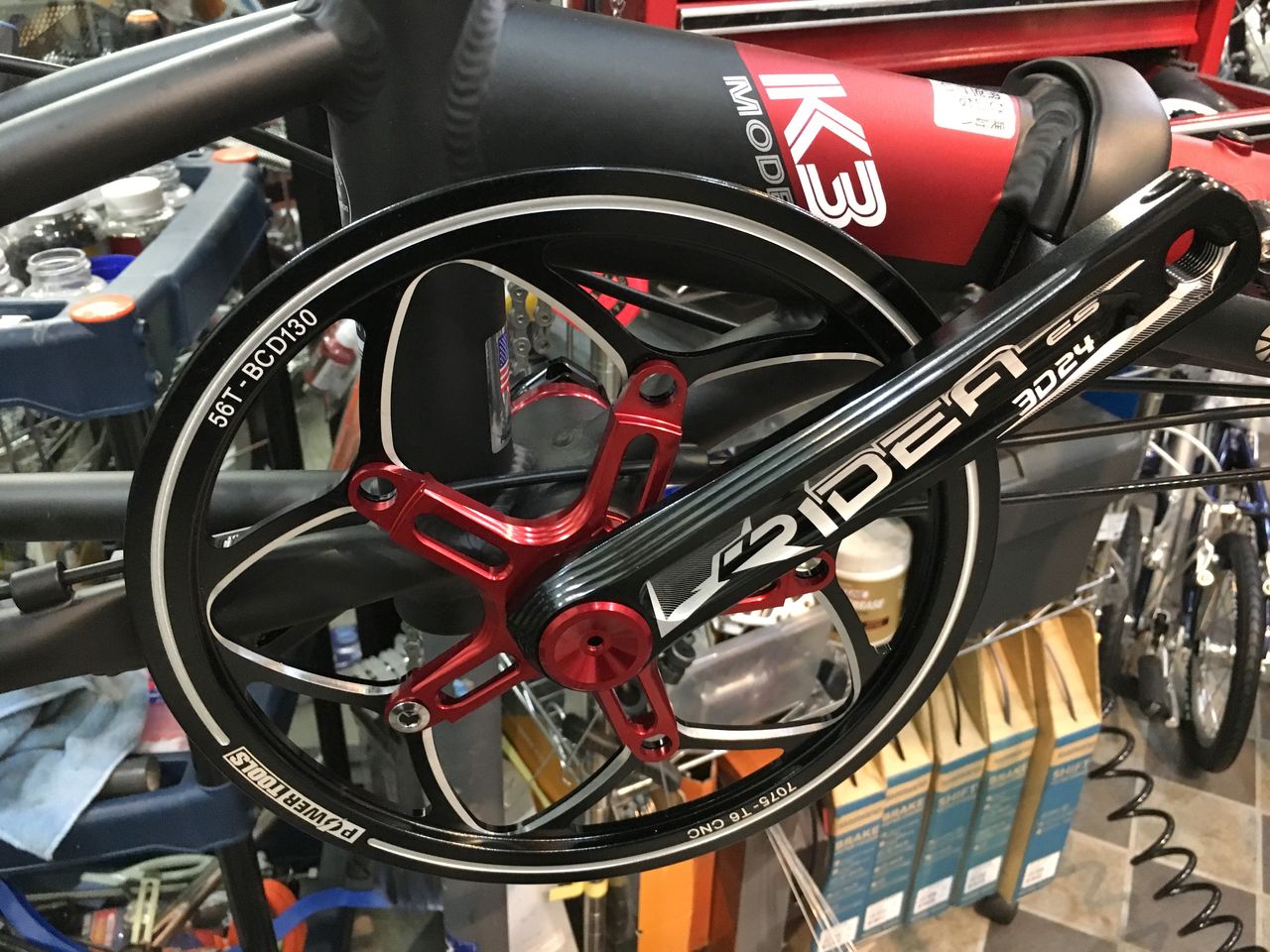

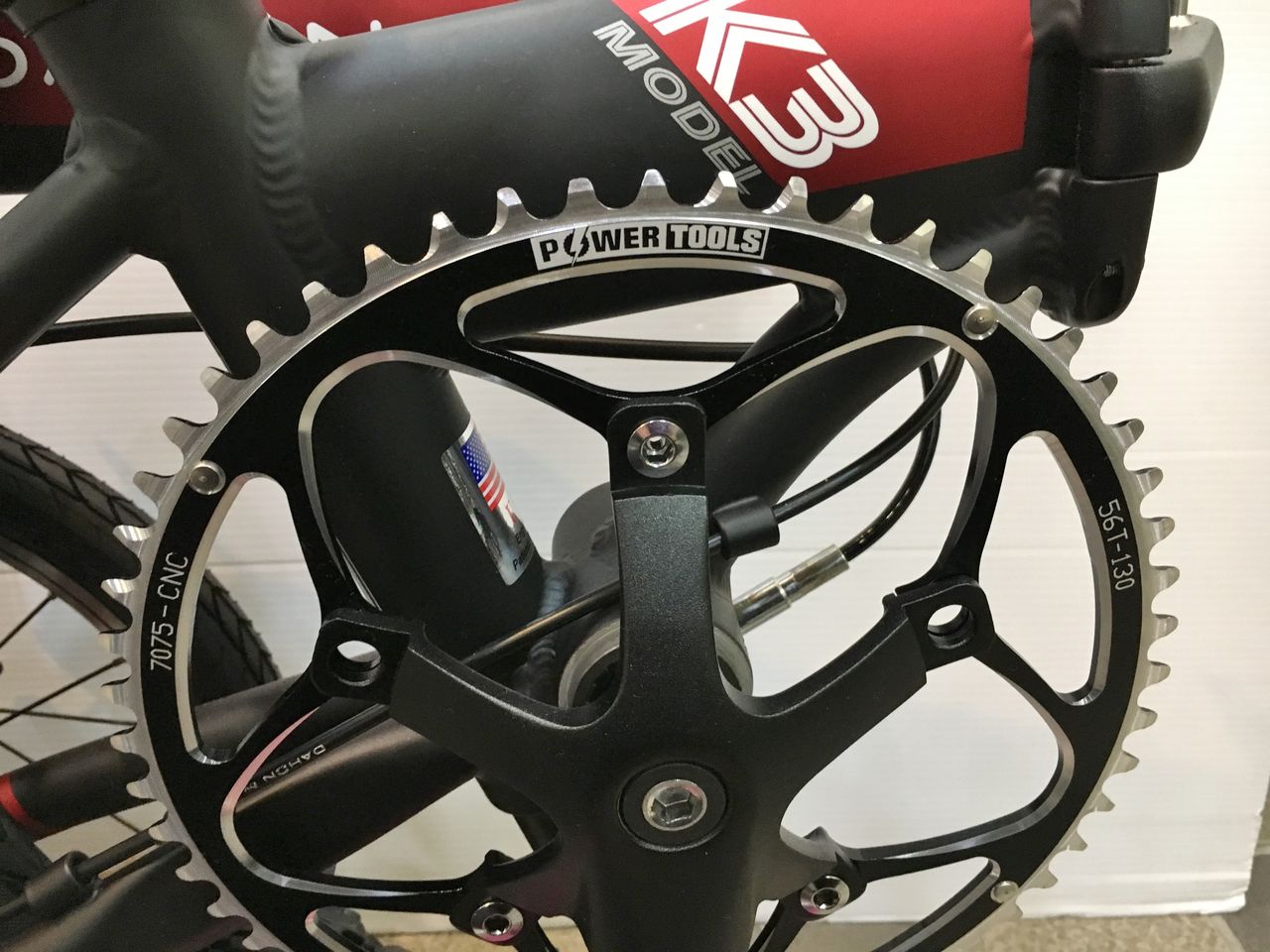

POWER TOOLS のガード付きチェーンリングは、56T で、3T アップ。



IMG_2976
チェーンリングボルトは、5mm シングル用に交換。



IMG_2978
ここから押し込むのが怖い!



IMG_3027
BB だけでは喧嘩になりませんので、クランクセットで993.0g。



IMG_3028
RIDEA のセットが、854.0g だから139g の軽量化。



IMG_2982
ん〜なかなかカッコえーですな。



IMG_2979
こちらもマーキング。



IMG_2980
恐る恐る測ってみると・・・・・

25.5mm ! ってことは、オリジナルが16.5mm だからかっきり9mm オーバー!

こりゃ絶対アカンわ!
