14インチオーナー必見! トピークポンプアダプター

DSC_6799

以前、カスタムバイクギャラリーに ビックアップル SLXで登場いただいた A さんには、DAHON K3 もご予約頂いておりますが「14インチって空気が入れずらいですよね」とのご指摘が来ています。ということで今夜は、便利グッズをご紹介!

DSC_6806
今更ながらフレンチバルブの空気の入れ方をレクチャー。



DSC_6800

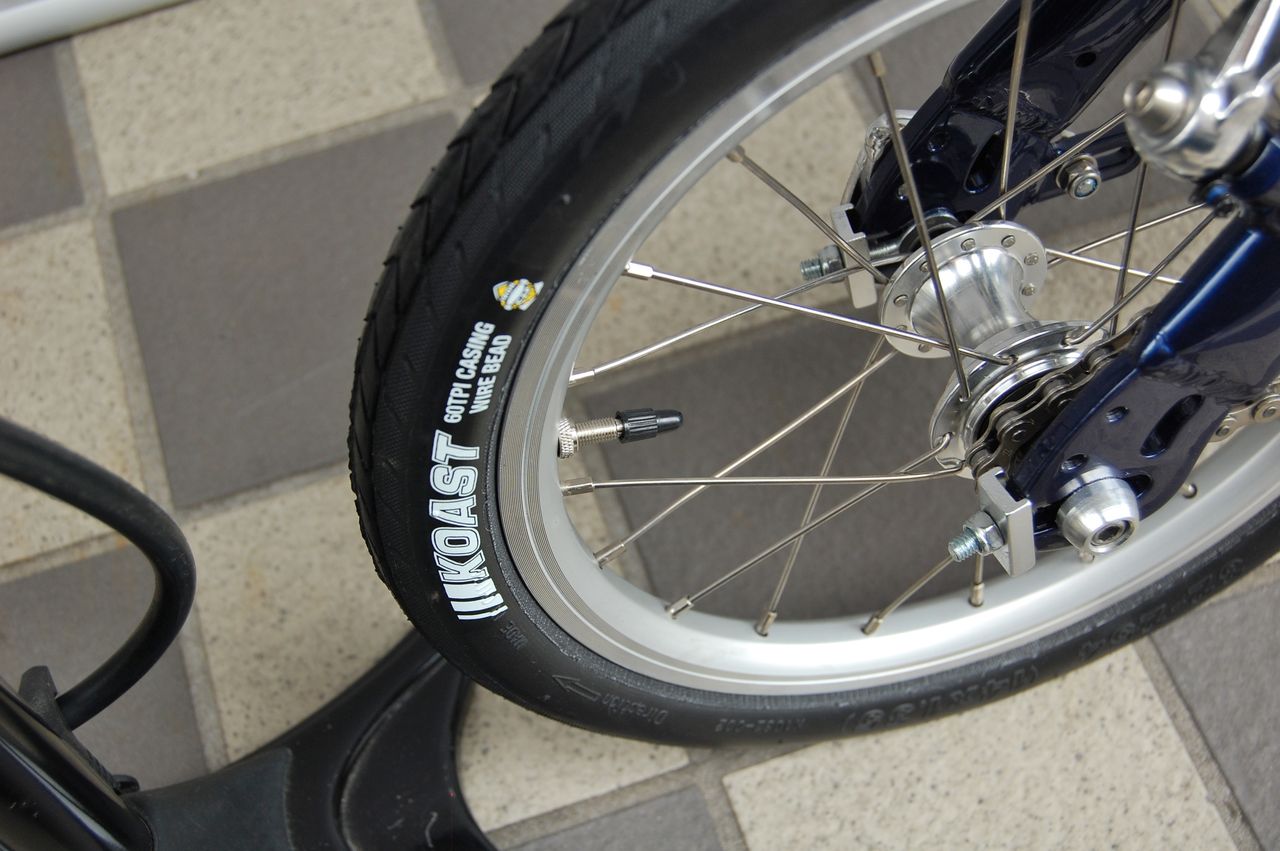

14インチ本当に小さいですよね。



DSC_6801
先ずは、キャップをリリース。ロードの人は、キャップは取り付けずバルブむき出しがセオリーのようですがぼくは嫌い。ボディーなしでスロットカー走らせるような感じ。(昔のホビーの話だし何のことか分からないでしょうが?)


DSC_6802

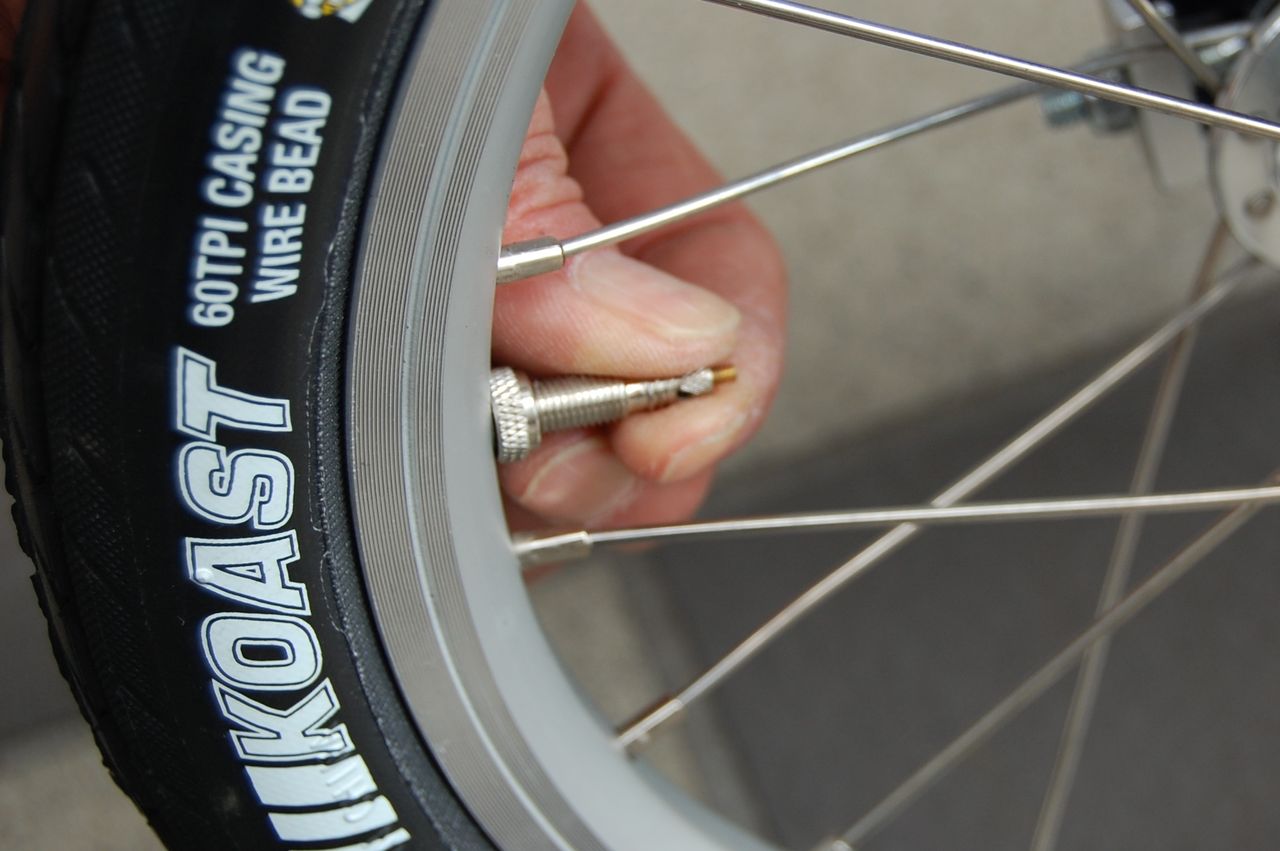

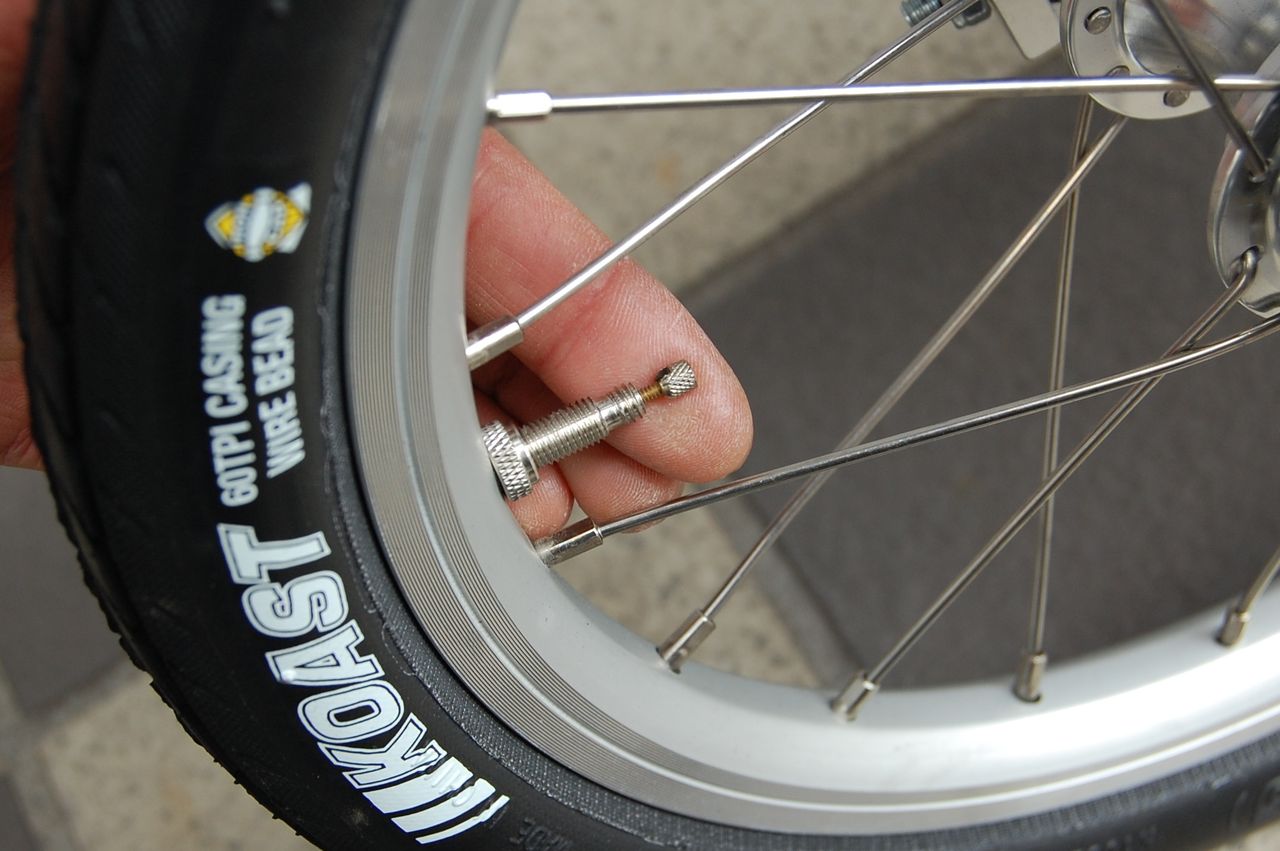

バルブを反時計方向に緩めます。



DSC_6803
ここでポンプヘッドを繋いではいけません。



DSC_6804

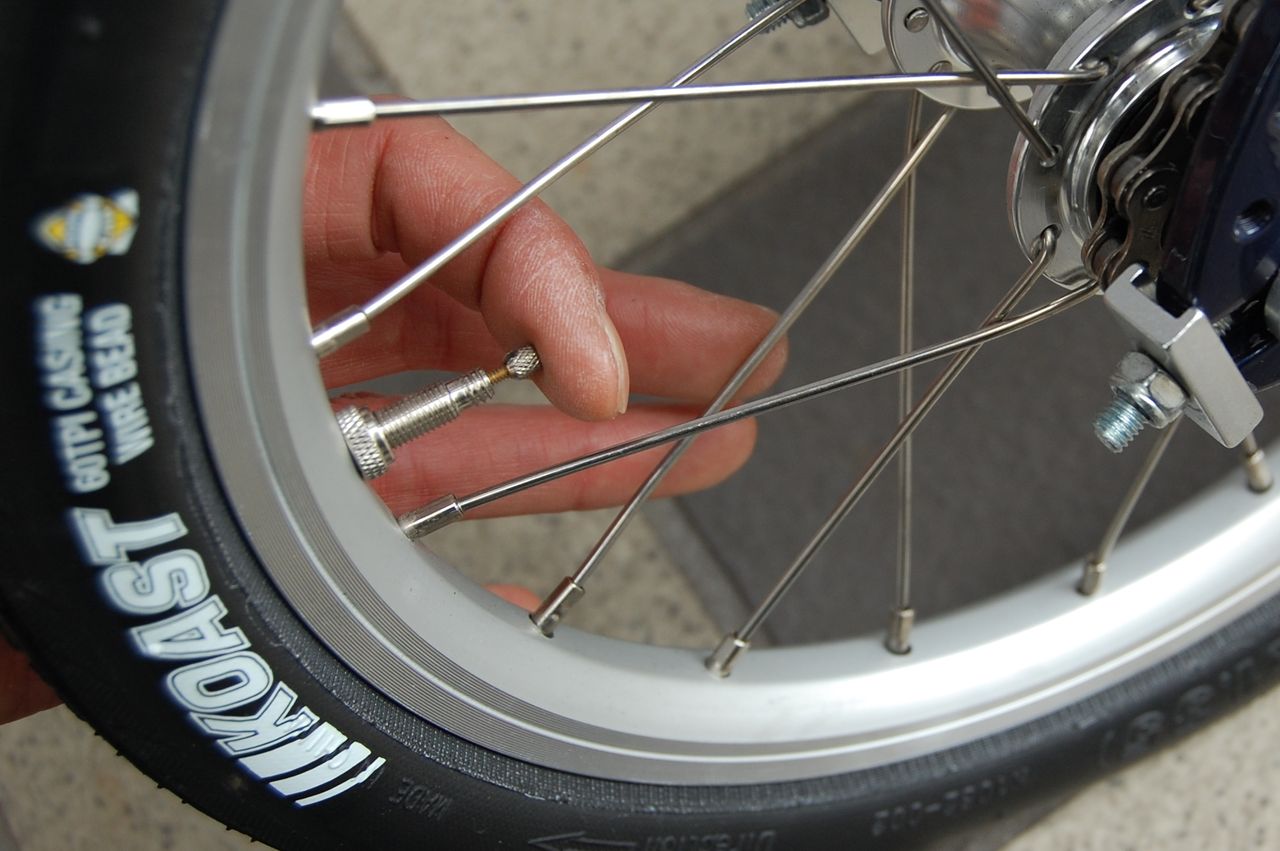

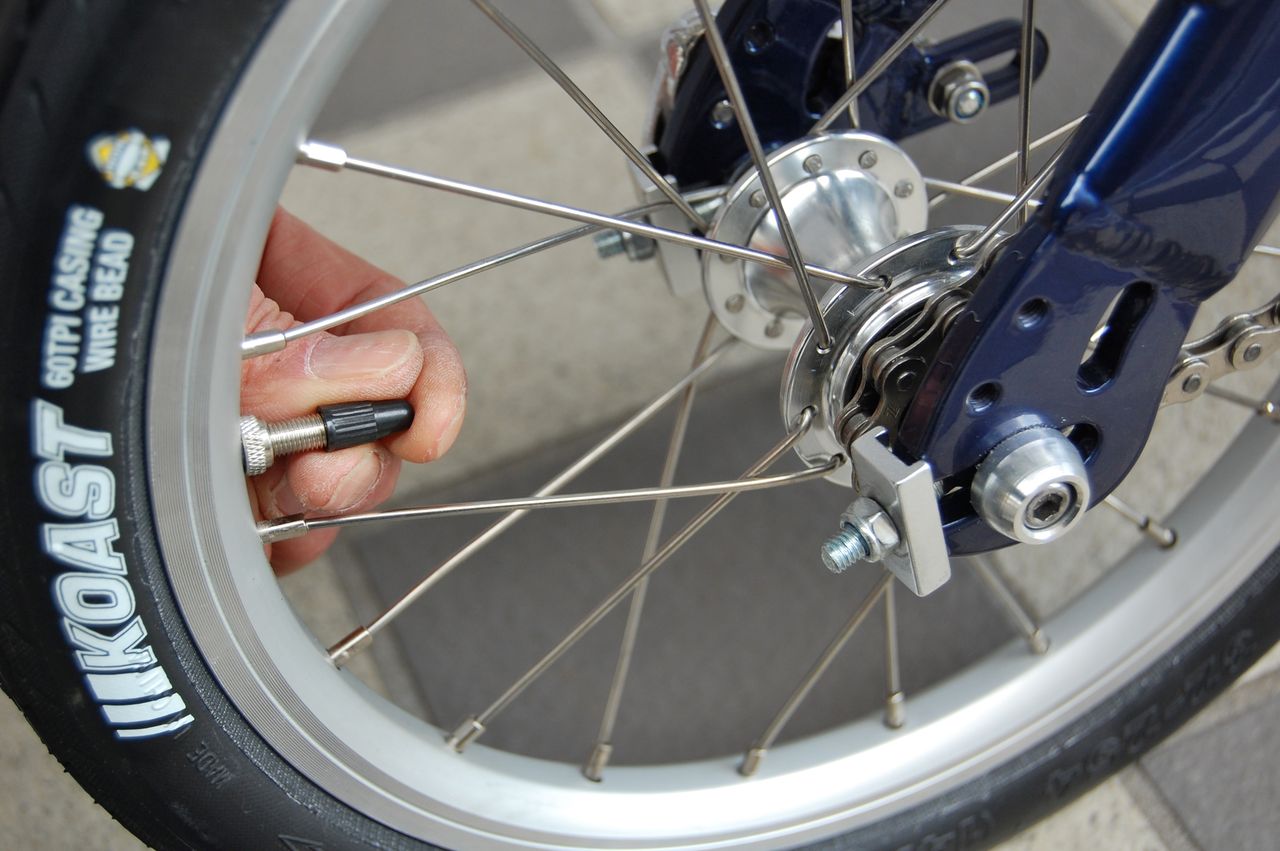

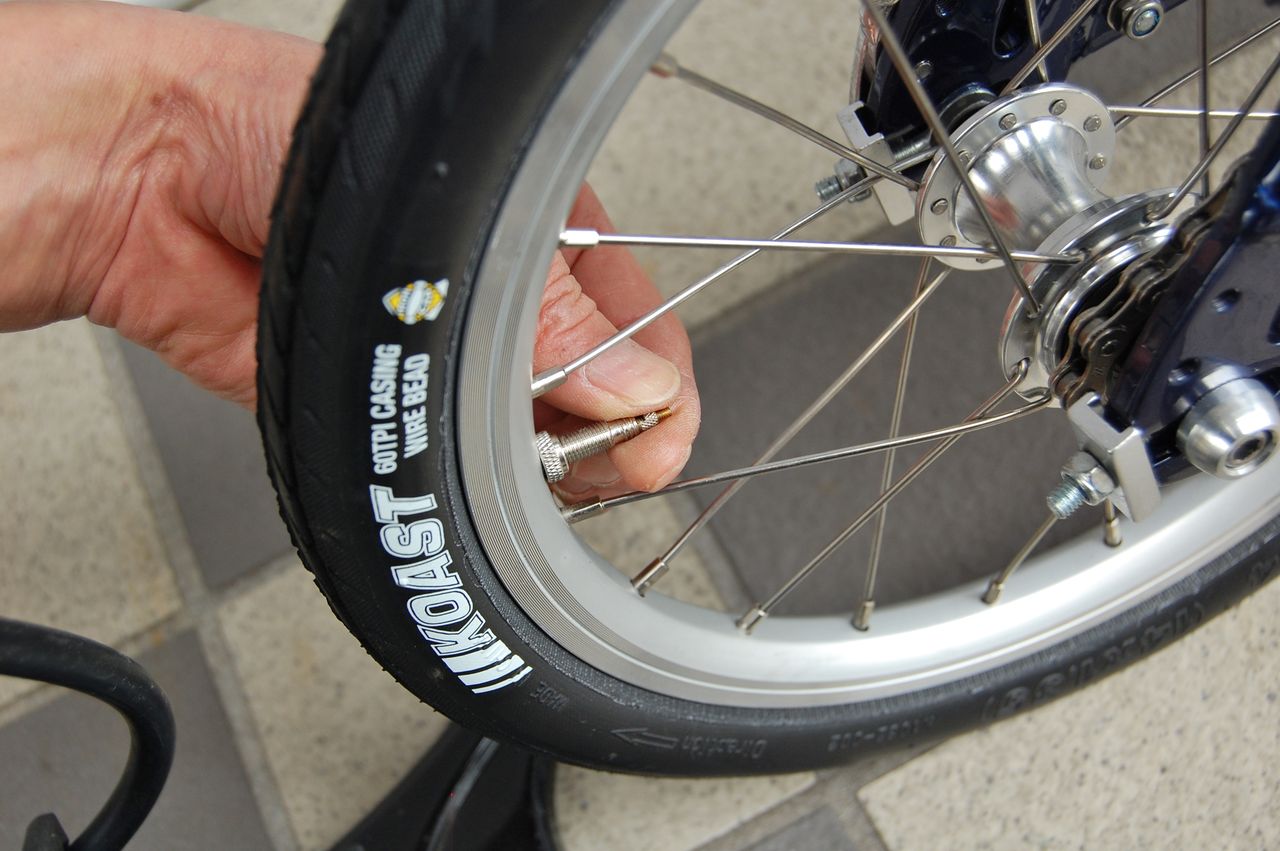

バルブ先端を指先で一瞬押し込んでエアーが「シュッ」と抜けるのを確認します。バルブを緩めても内圧で固着していて空気が入らないことがあるからです。


DSC_6807

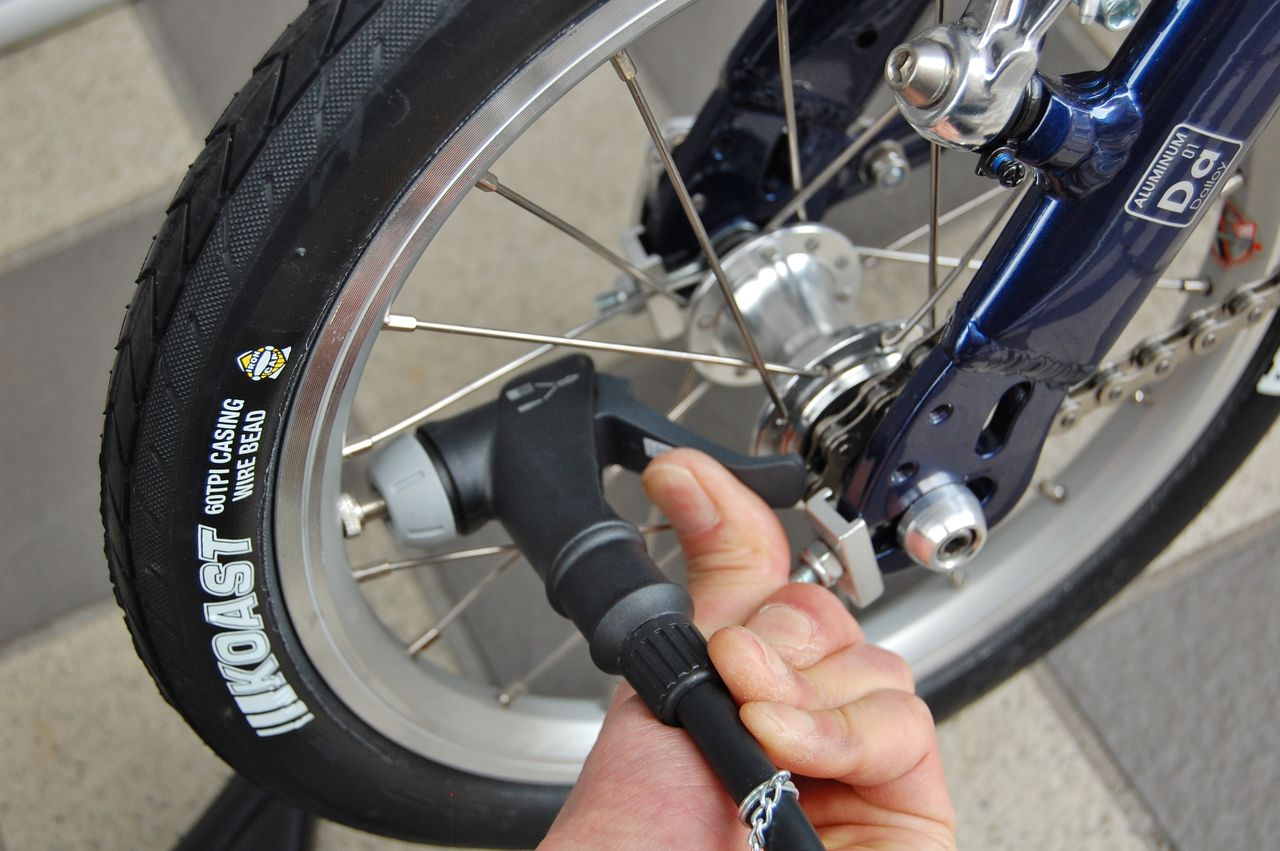

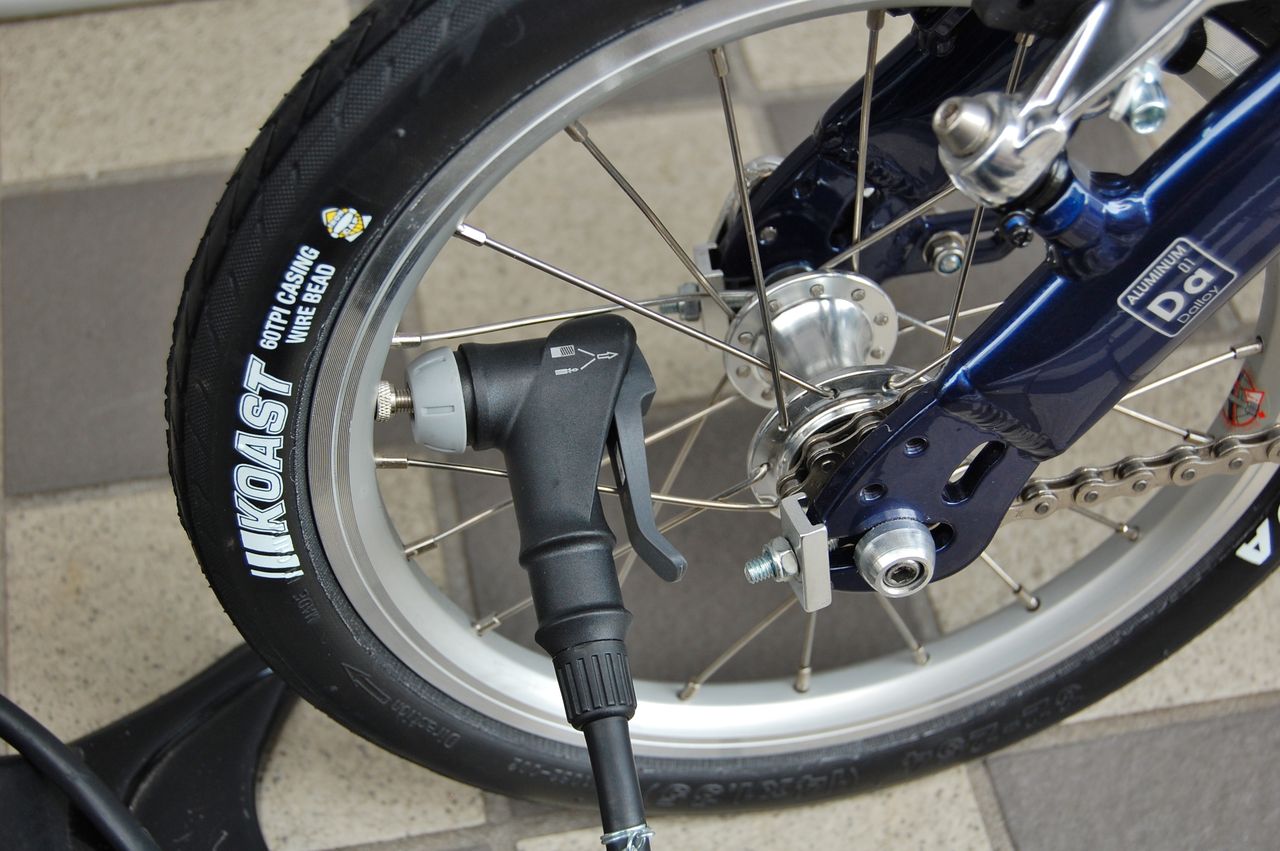

ここでポンプヘッドを押し込み、



DSC_6808
次にレバーを起こして・・・・・・・・・起こせません!



DSC_6809
ここまで開かないとポンプヘッドはロックされません。



DSC_6810
どう考えても無理ですよね。これはごもっともであります。



IMG_2739
我々コンプレッサーに繋いだ特殊な(この場合KCNC。KCNC ポンプアダプターは、6.800円税別。HIRAME ポンプヘッドでは、4.380円税別と非常に高価)口金を使って何時も入れていますから何の不自由もなかったわけです。これは失礼しました。


IMG_2737

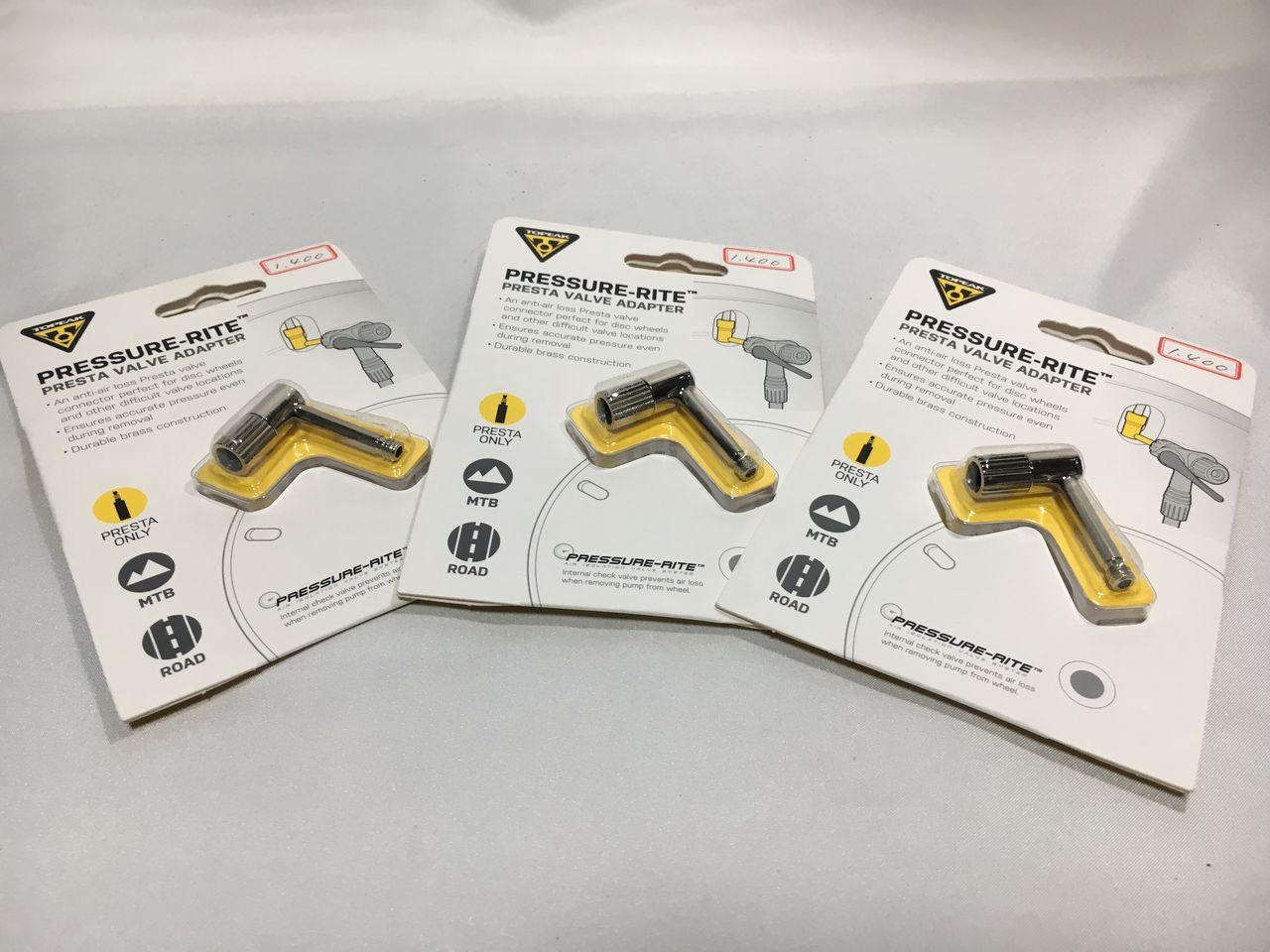

TOPEAK Pressure-Rite Presta Valve Adapter  1.300円(税別)



IMG_2738
フレンチバルブ(米式もあり)を90°角度変換するチェックバルブ内臓のバルブアダプターです。



DSC_6811

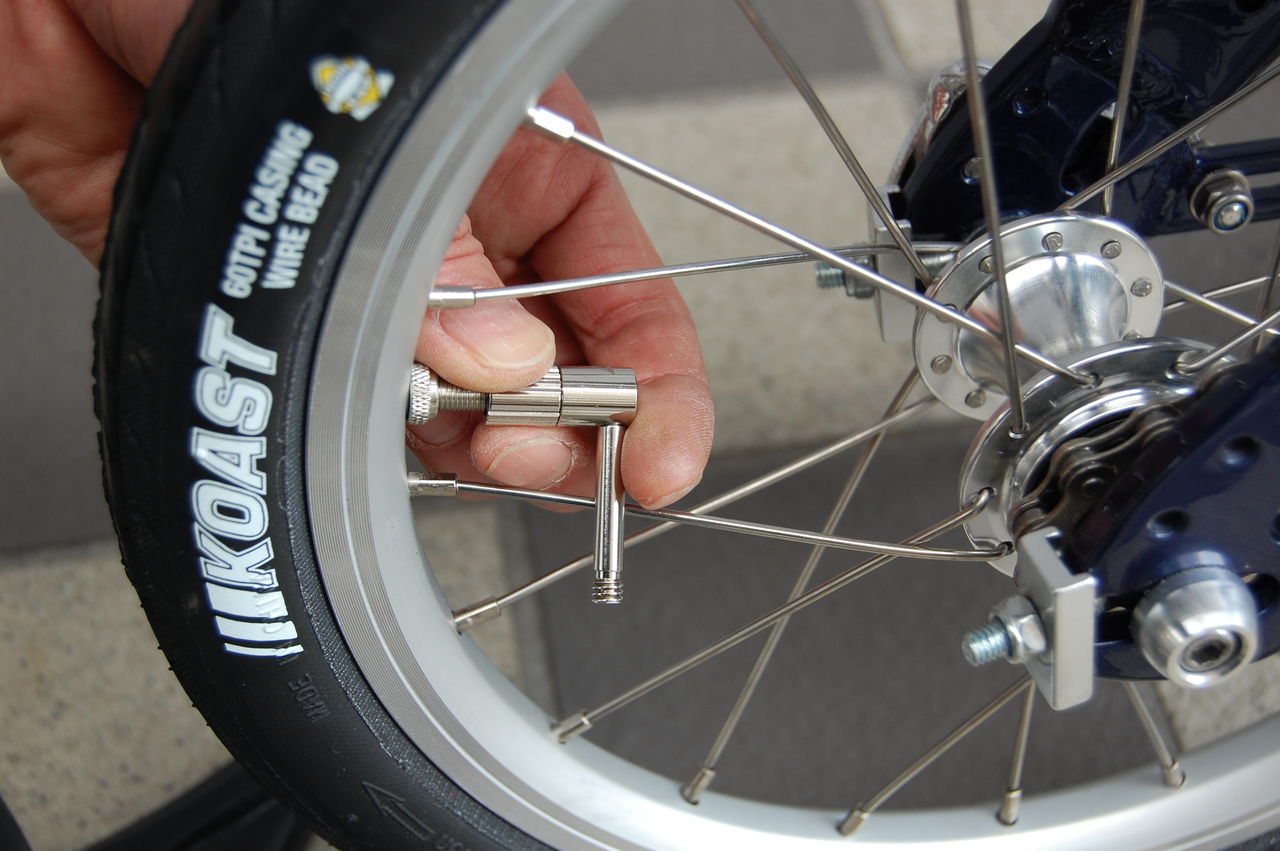

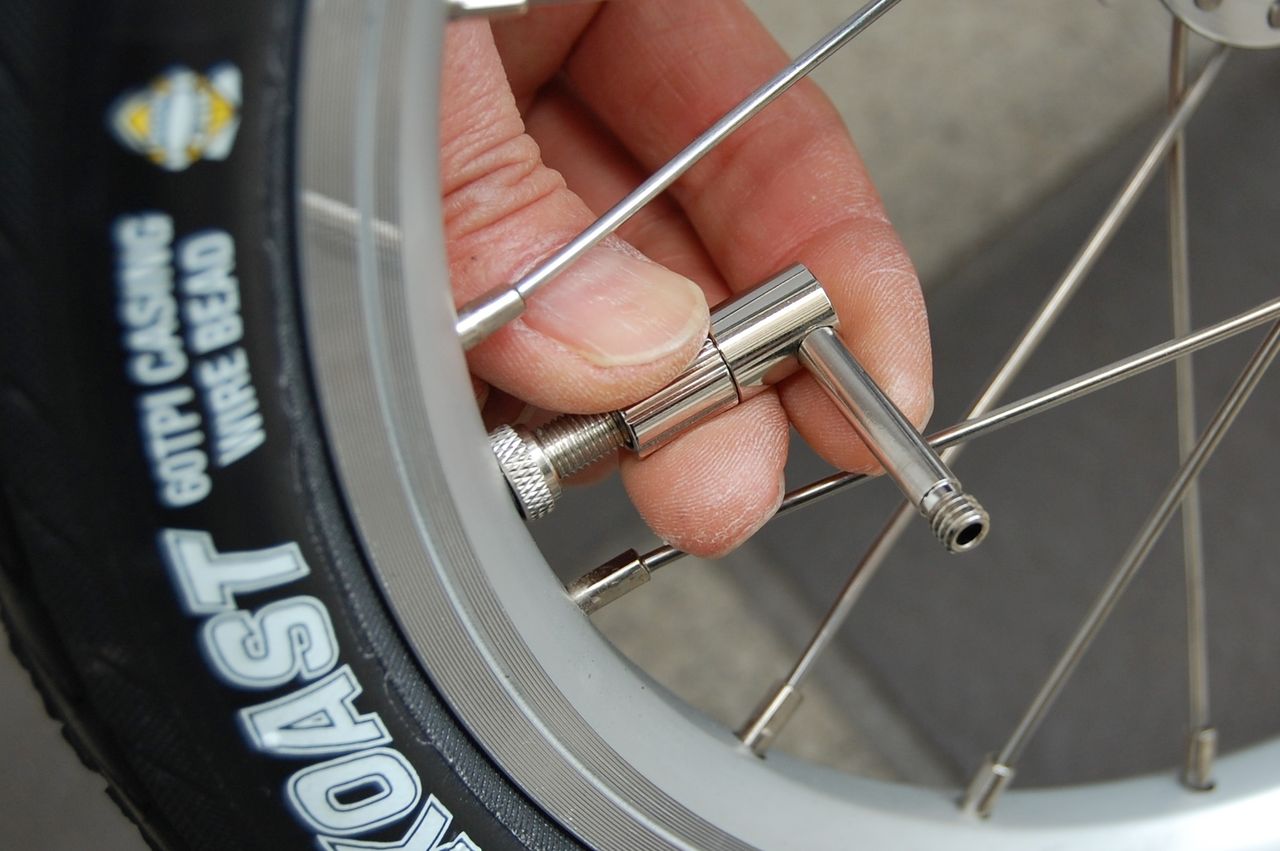

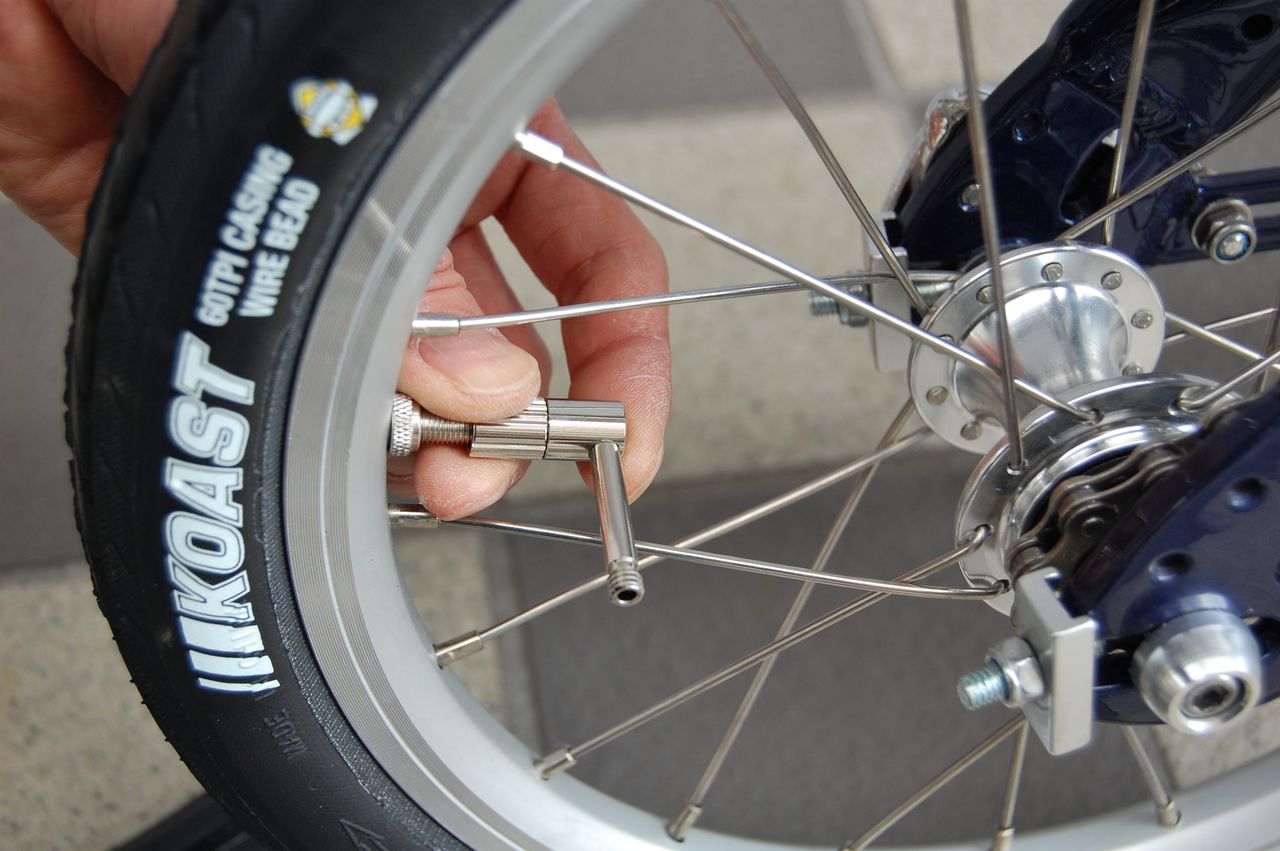

ポンプアダプターをねじ込んで行くと一瞬エアーが抜けますが、チェックバルブが作動しそれ以上は抜けません。



DSC_6812
DSC_6813

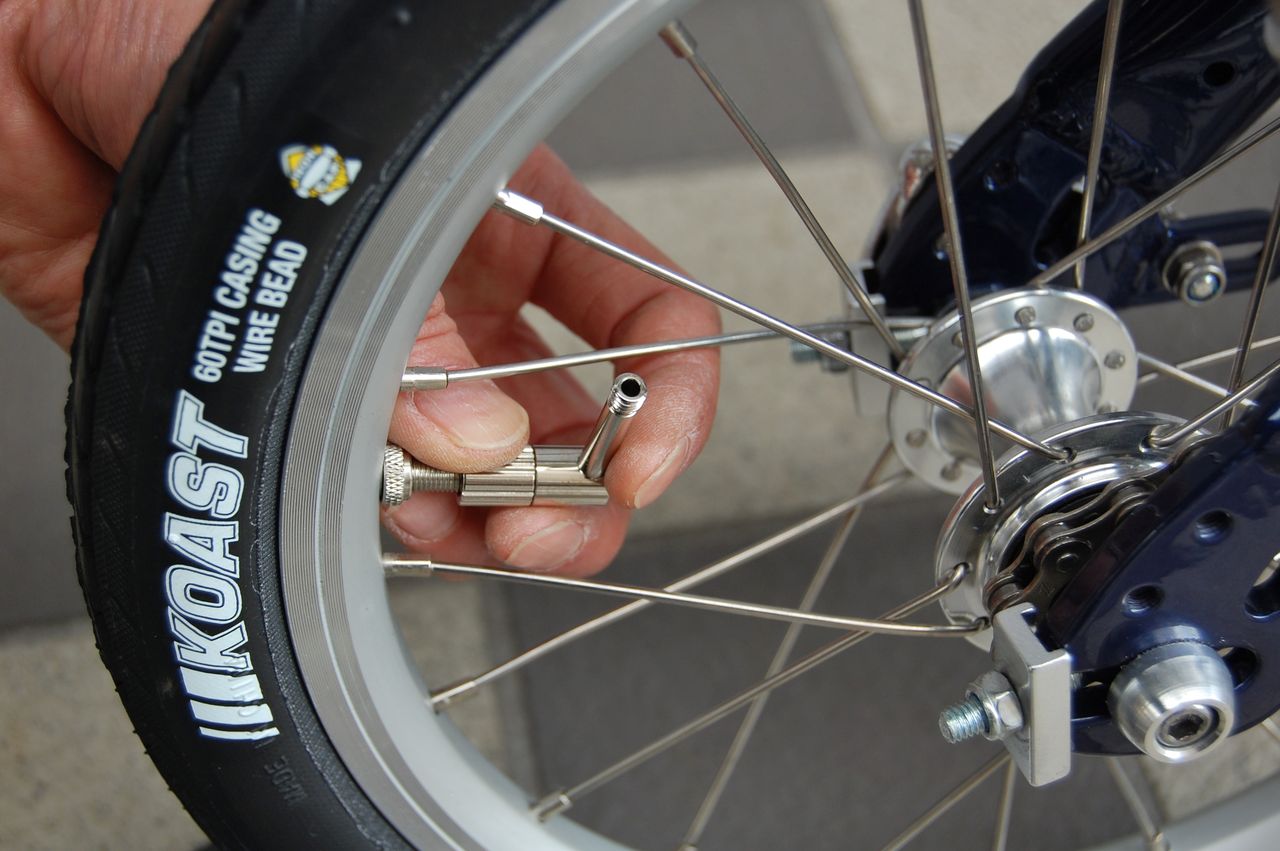

確実にねじ込んだあとも自由に動けます。



DSC_6814

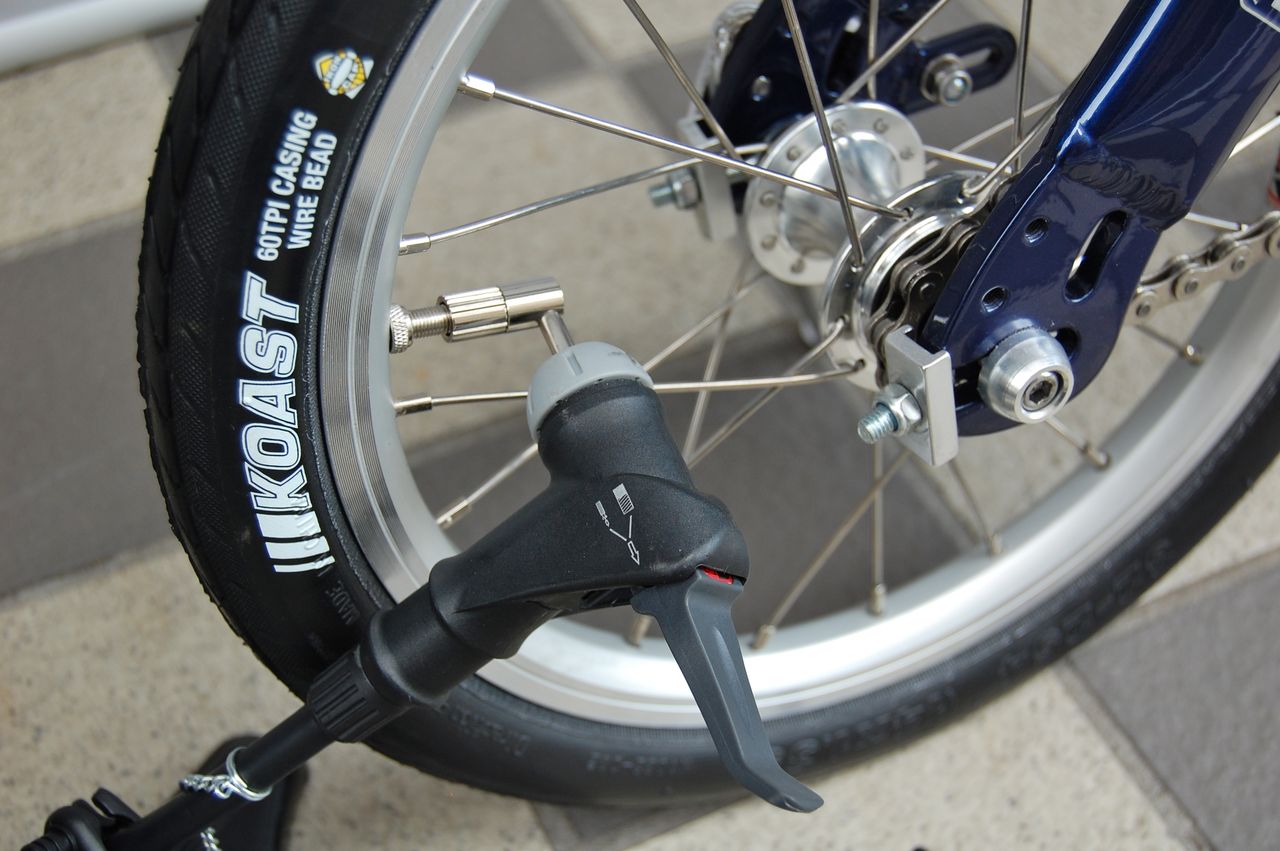

ここにポンプヘッドをギューっと奥まで差し込んで、



DSC_6815
レバーを持ち上げロックします。



DSC_6816

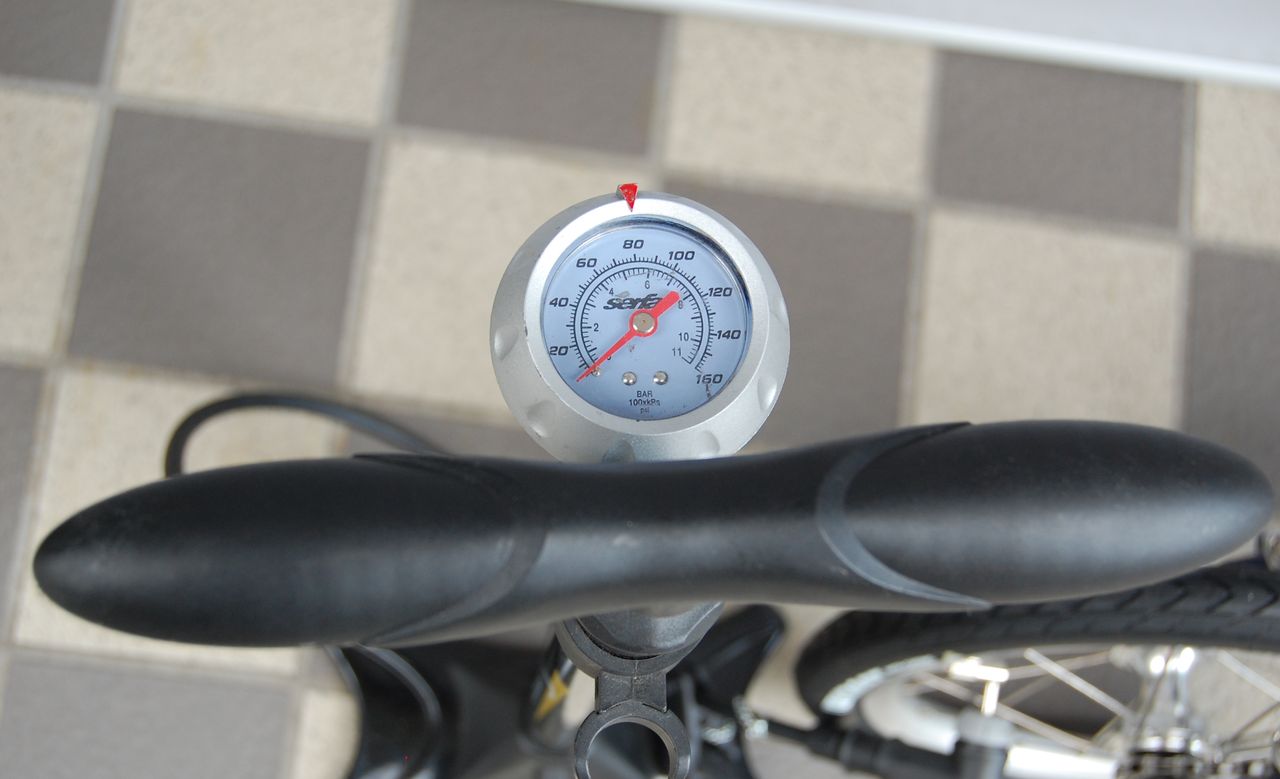

規定の空気圧まで注入します。



DSC_6817
ポンプヘッドを外しますとホースに残ったエアー圧が漏れますが、チューブ内のエアーはチェックバルブで放出しません。



DSC_6818
ポンプアダプターは、付けっぱなしには出来ませんよ。



DSC_6819
最後は、バルブを閉めて、



DSC_6820
キャップをすれば終了!



IMG_2741

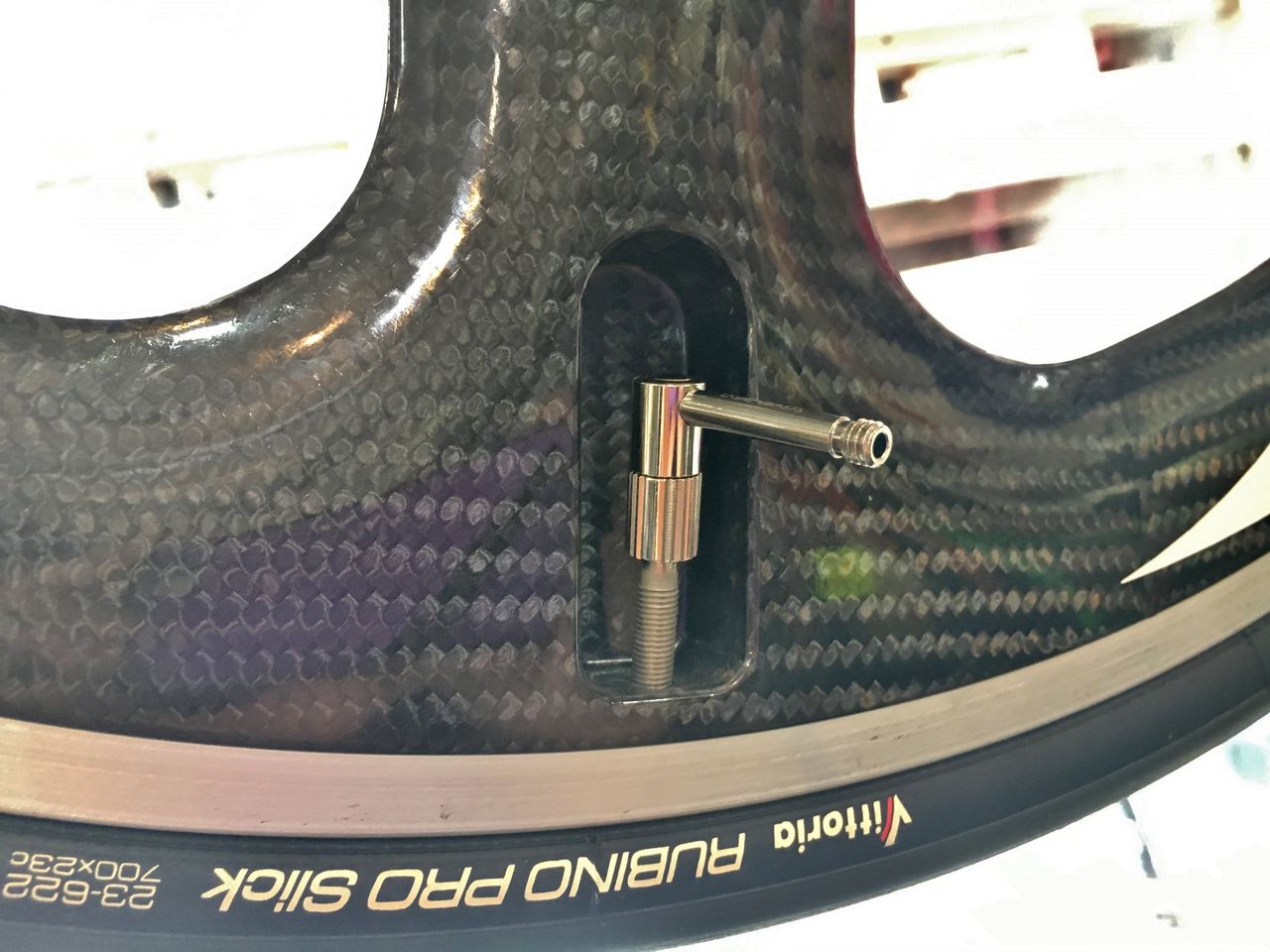

こいつにも便利!




IMG_2742
これこそポンプヘッドは入りませんから。



DSC_6821

DAHON Dove Plus は、⇒ こちら

明日は、SCHWALBE BIG APPLE 14インチ入荷の予定!

船長のチタンフレーム PASSONI(17)【橋輪Blog】

電気を流せー!

IMG_2694

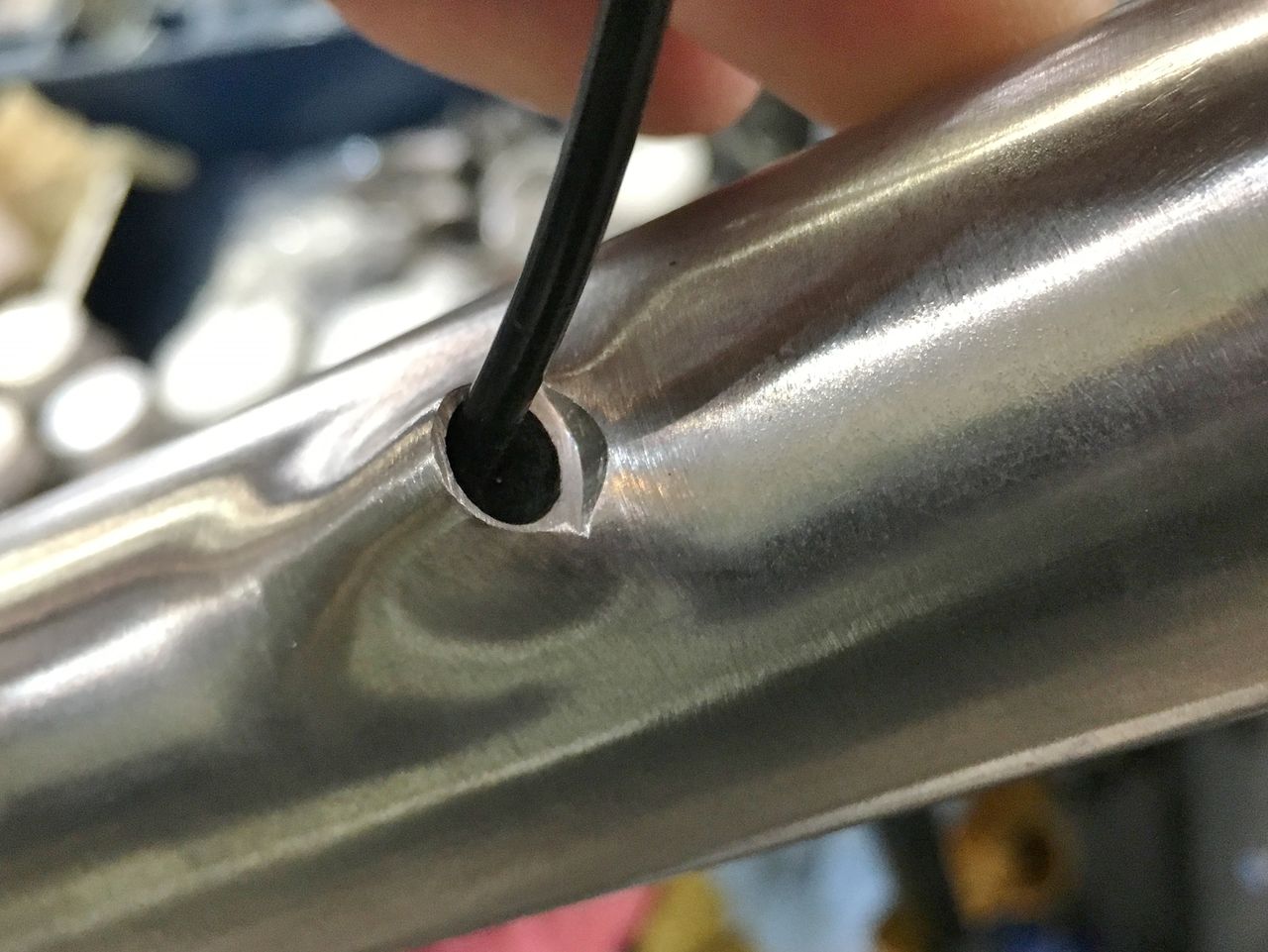

フレーム内の配線は済んでいる。あとは、インフォメーションディスプレーを装着すれば STI とダウンチューブから顔を出したえエレクトリックワイヤーとの長さが出る。

IMG_2695

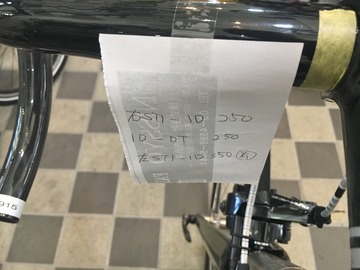

右 STI からインフォメーションディスプレーが、250mm。左 STI からインフォメーションディスプレーが、350mm。インフォメーションディスプレーからダウンチューブまでが250mm と見て発注。


IMG_2693

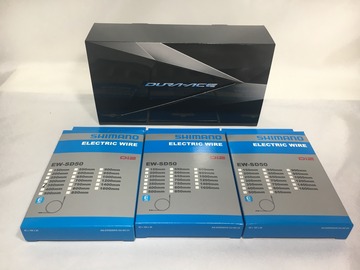

EW-SD50 エレクトリックワイヤー250mm  2.288円(税別)
EW-SD50 エレクトリックワイヤー250mm  2.288円(税別)
EW-SD50 エレクトリックワイヤー350mm  2.314円(税別)
PD-R9100 SPD-SL  24.520円(税別)


IMG_2691

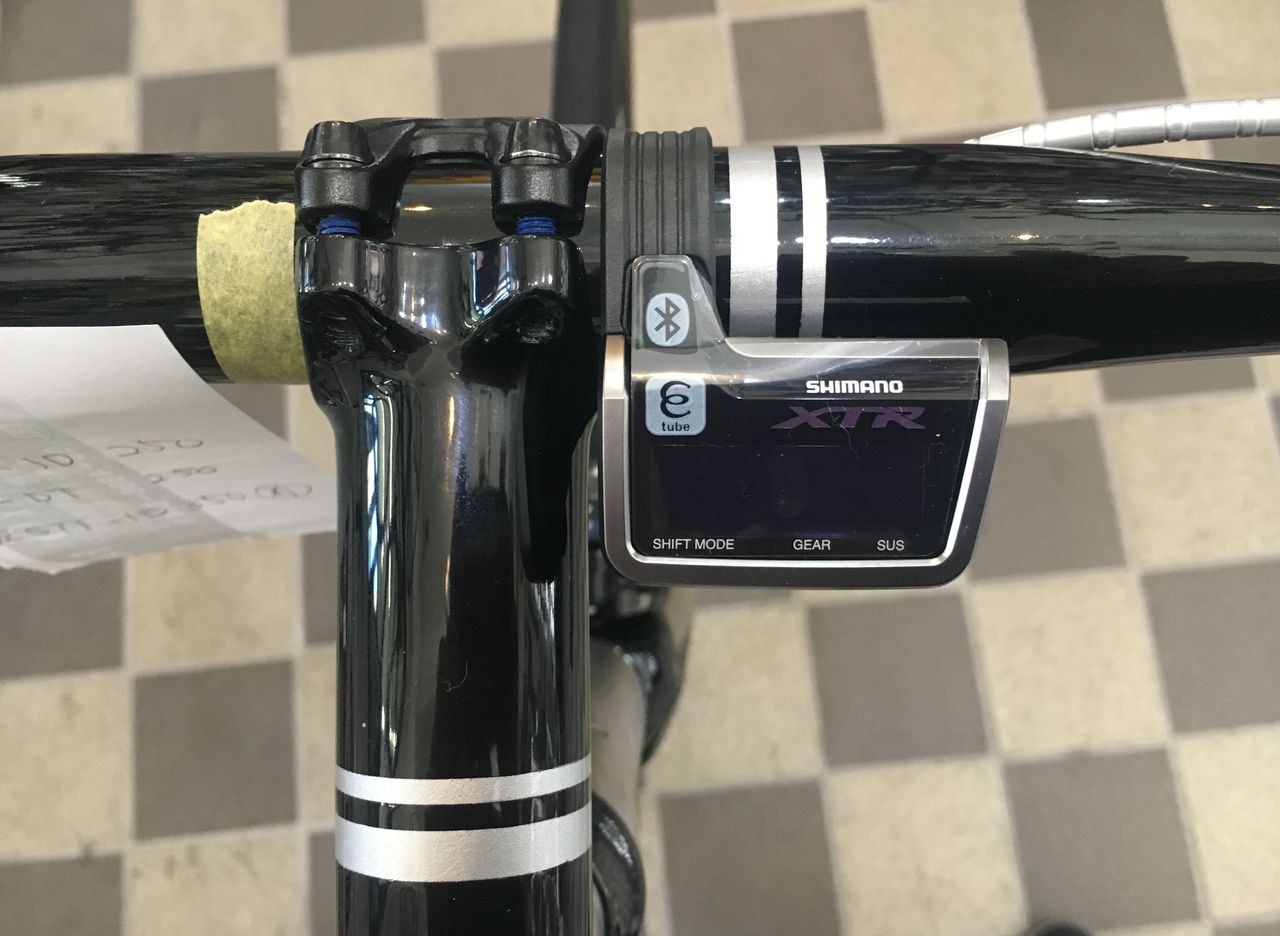

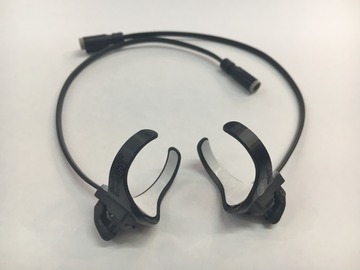

そしてリモートスプリンターシフターも取り付ける。



IMG_2696

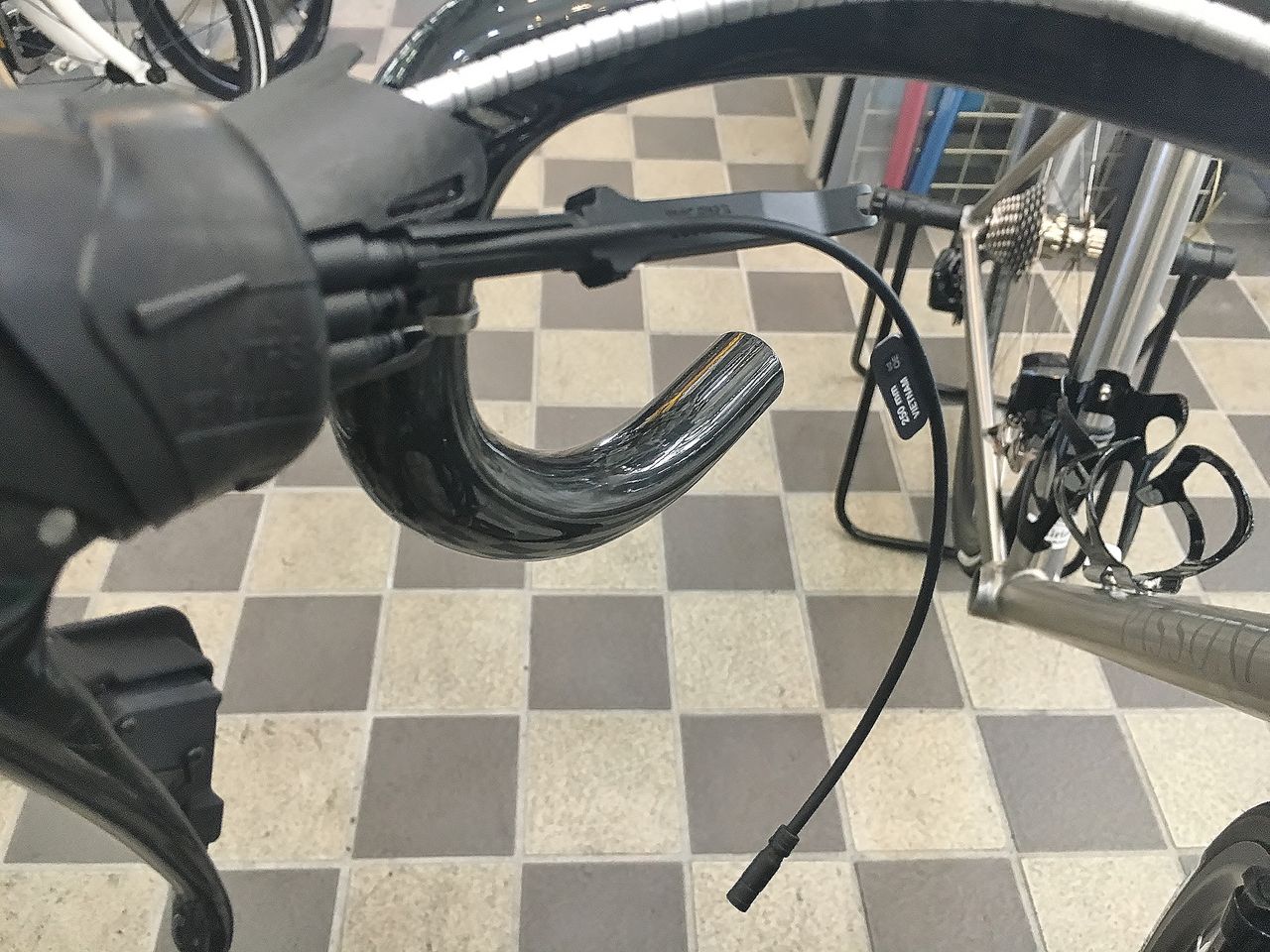

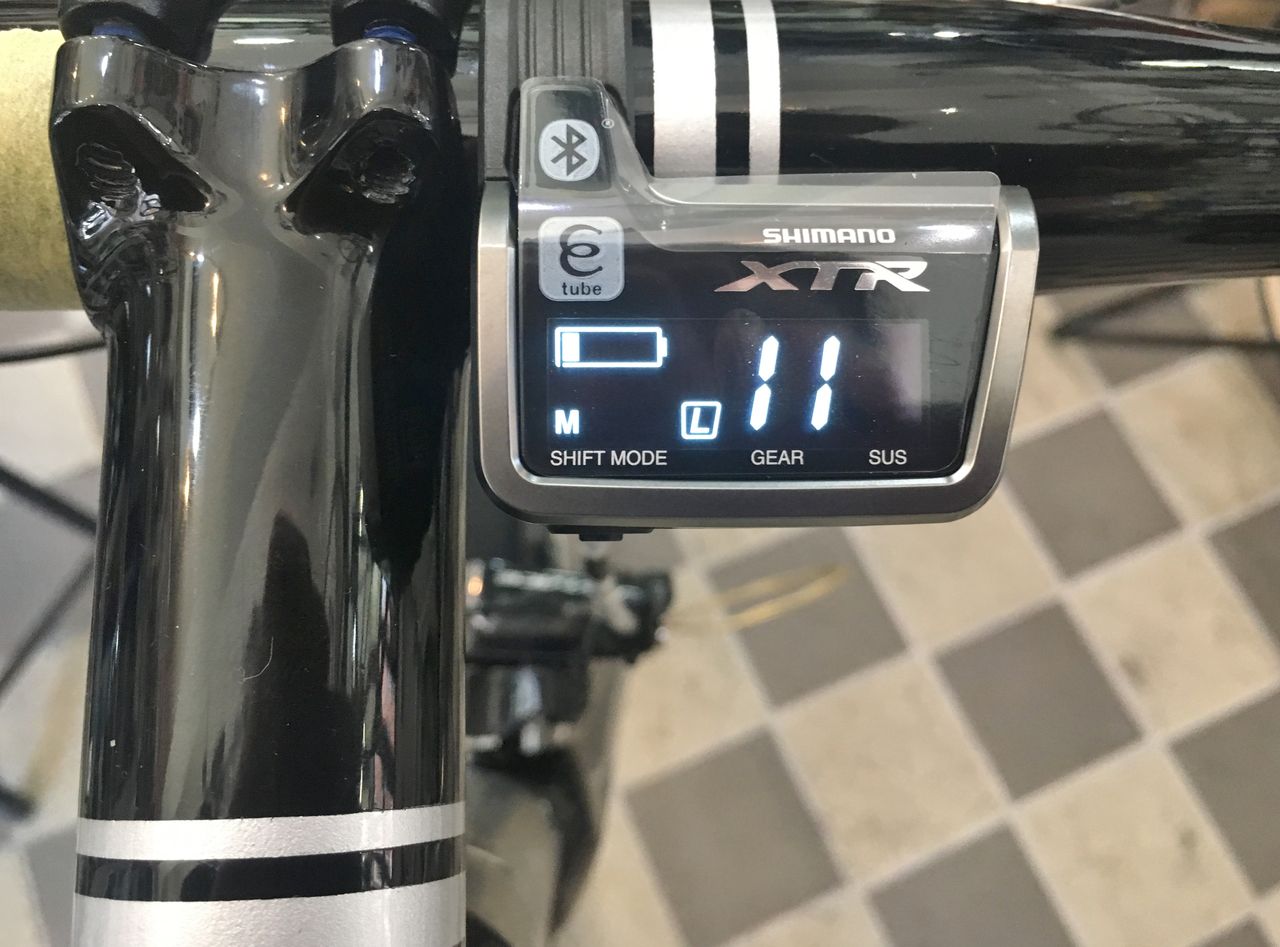

エレクトリックワイヤー250mm をインフォメーションディスプレーへ。



IMG_2698

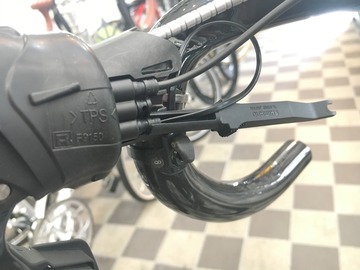

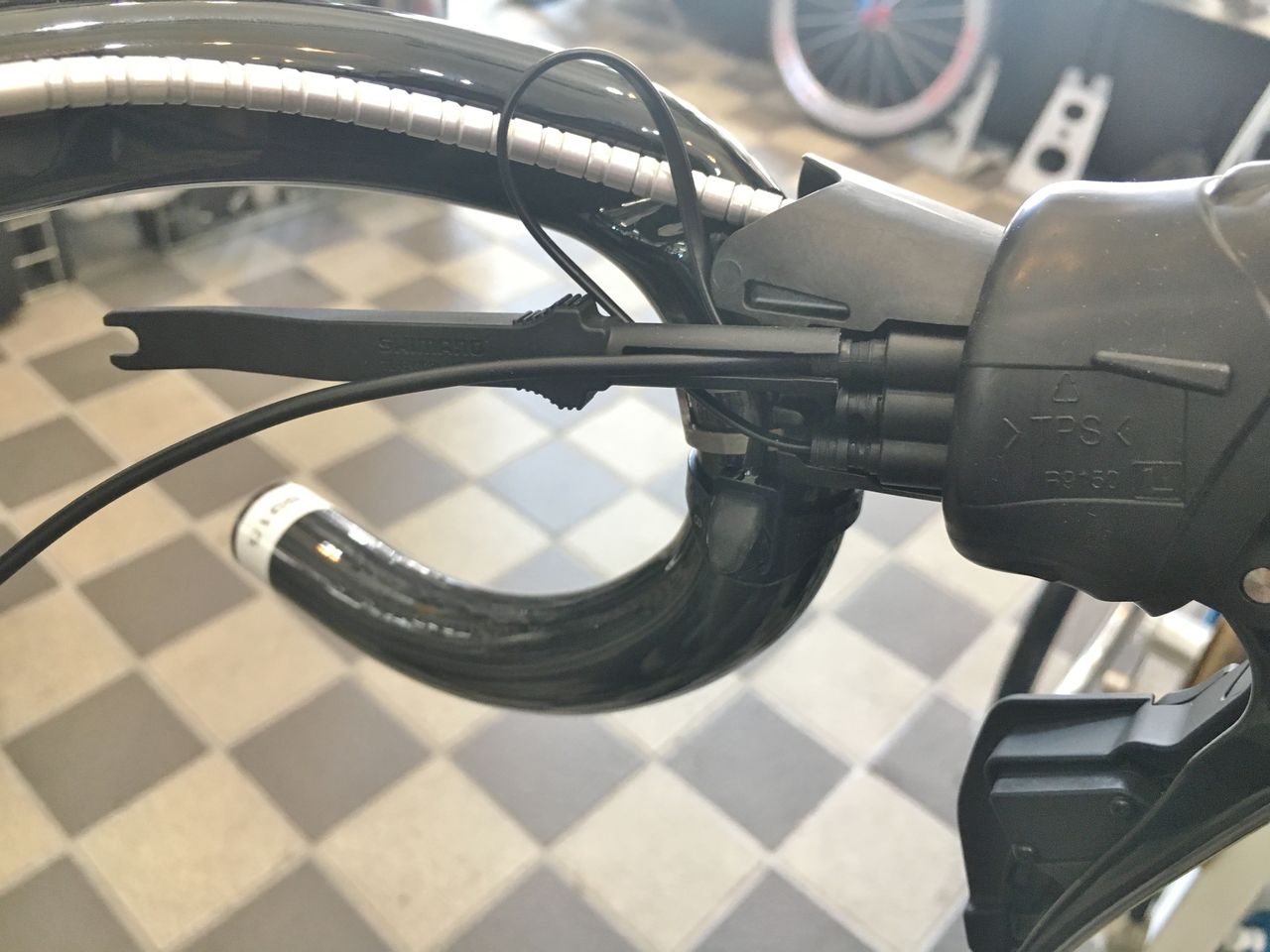

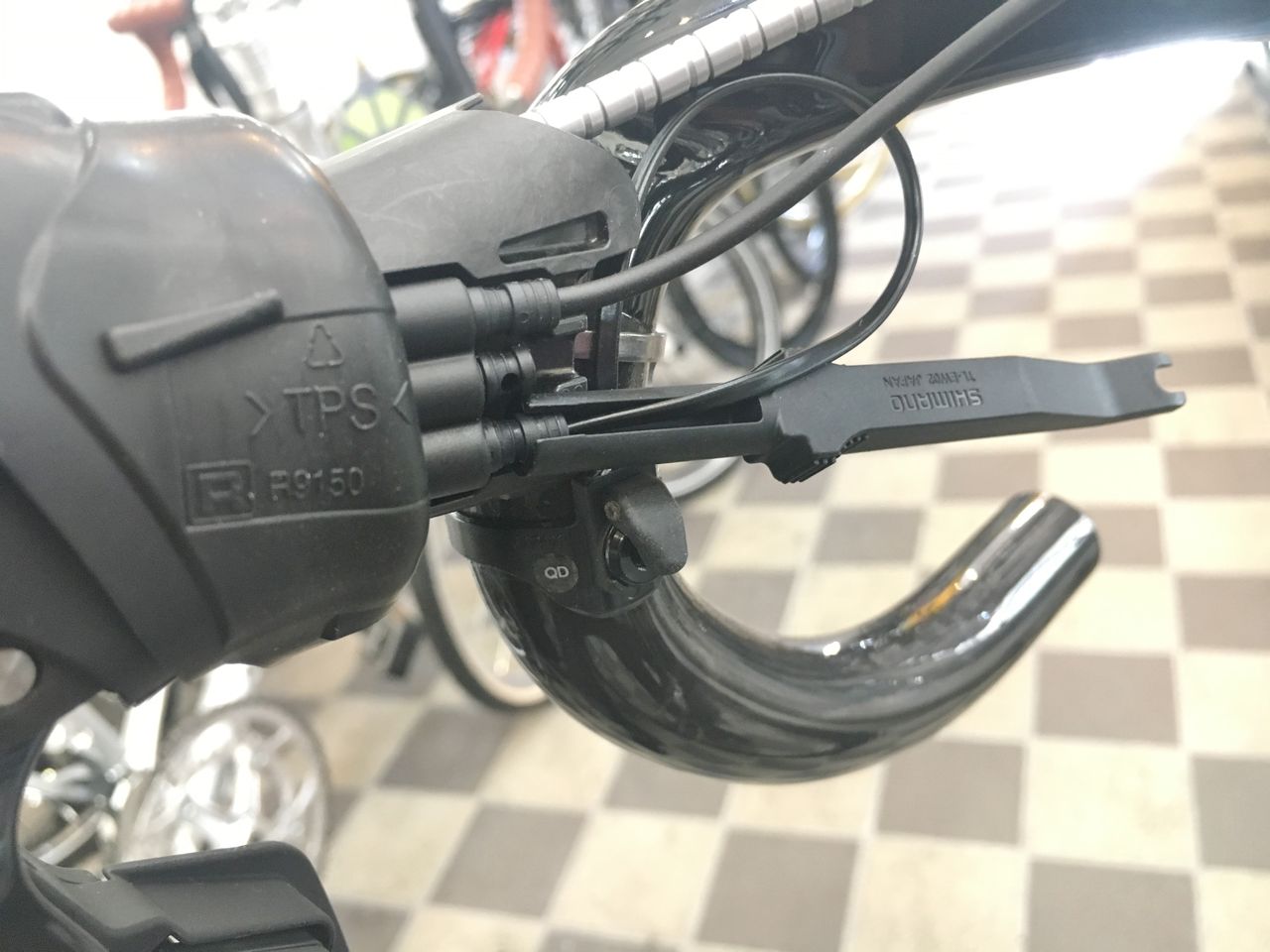

ブラケット真下に取り付けたリモートスプリンターシフターを専用ポートに。



IMG_2699
左 STI からインフォメーションディスプレーまでは、350mm。



IMG_2701
そしてインフォメーションディスプレーから250mm でダウンチューブから出たエレクトリックワイヤーにEW-JC200 ジャンクションA 2ポートでジョイントすれば、


IMG_2702
命が宿った!

だが、インフォメーションディスプレーからダウンチューブまでのエレクトリックワイヤーが、250mm ではちと足りなかった。出来るだけ短い配線で行けるよう心掛けたが、右にフルにハンドルを切った時に少しだけ突っ張る気がする。安全マージンを取って300mm を発注しよう。

次回につづく、

Tiger moth 買いました!(その10)【橋輪Blog】

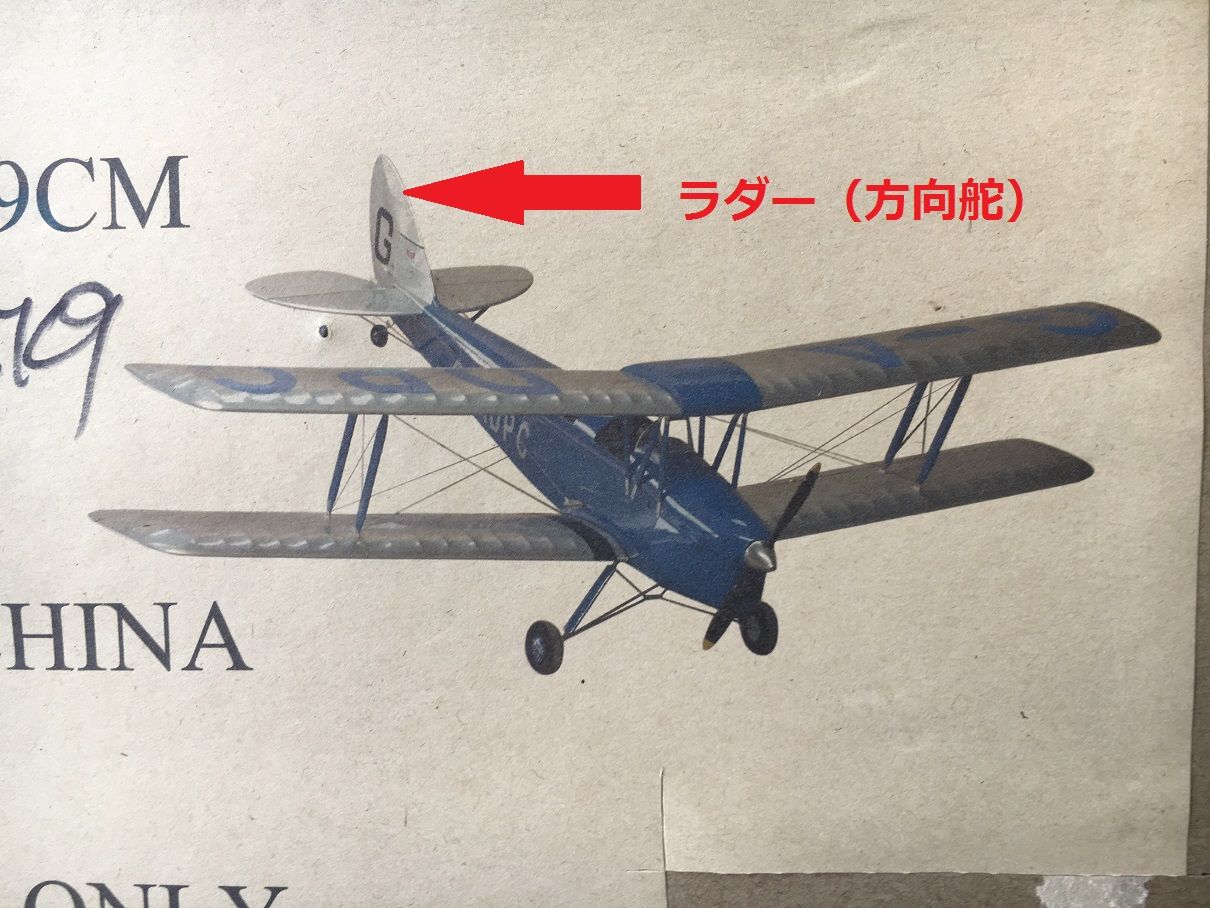

ラダー(方向舵)のリンケージ

IMG_0685 - コピー

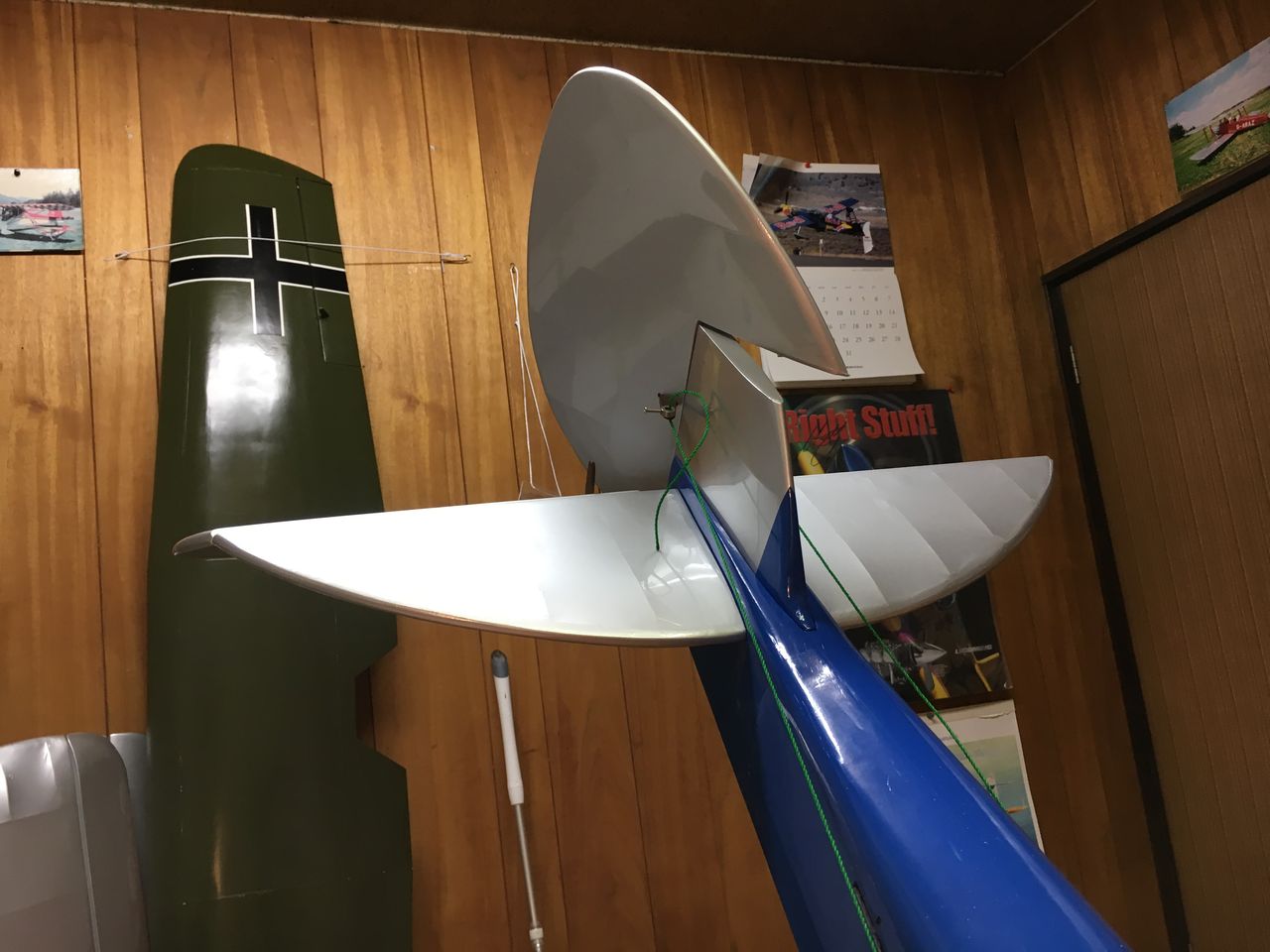

今日は異常なほどの暖かさでしたね。昨日の火曜日は雨のため工作室にこもっておりました。なので今夜は社長室よりお届けします。前回のエルロンのリンケージに続きラダー(方向舵)のリンケージを行います。実機がそうであるようにこのモデルも模したリンケージとなっています。どんな飛行機でも方向舵は足で操作するようになっています。このような古典機の場合シーソーペダルのようなバーが胴体側面から突き出しており、そこから方向舵までをワイヤーで繋ぐ露出リンケージとなっています。右に切るも左に切るも引き引きで操舵することからPUL PUL 方式といいます。

IMG_2367

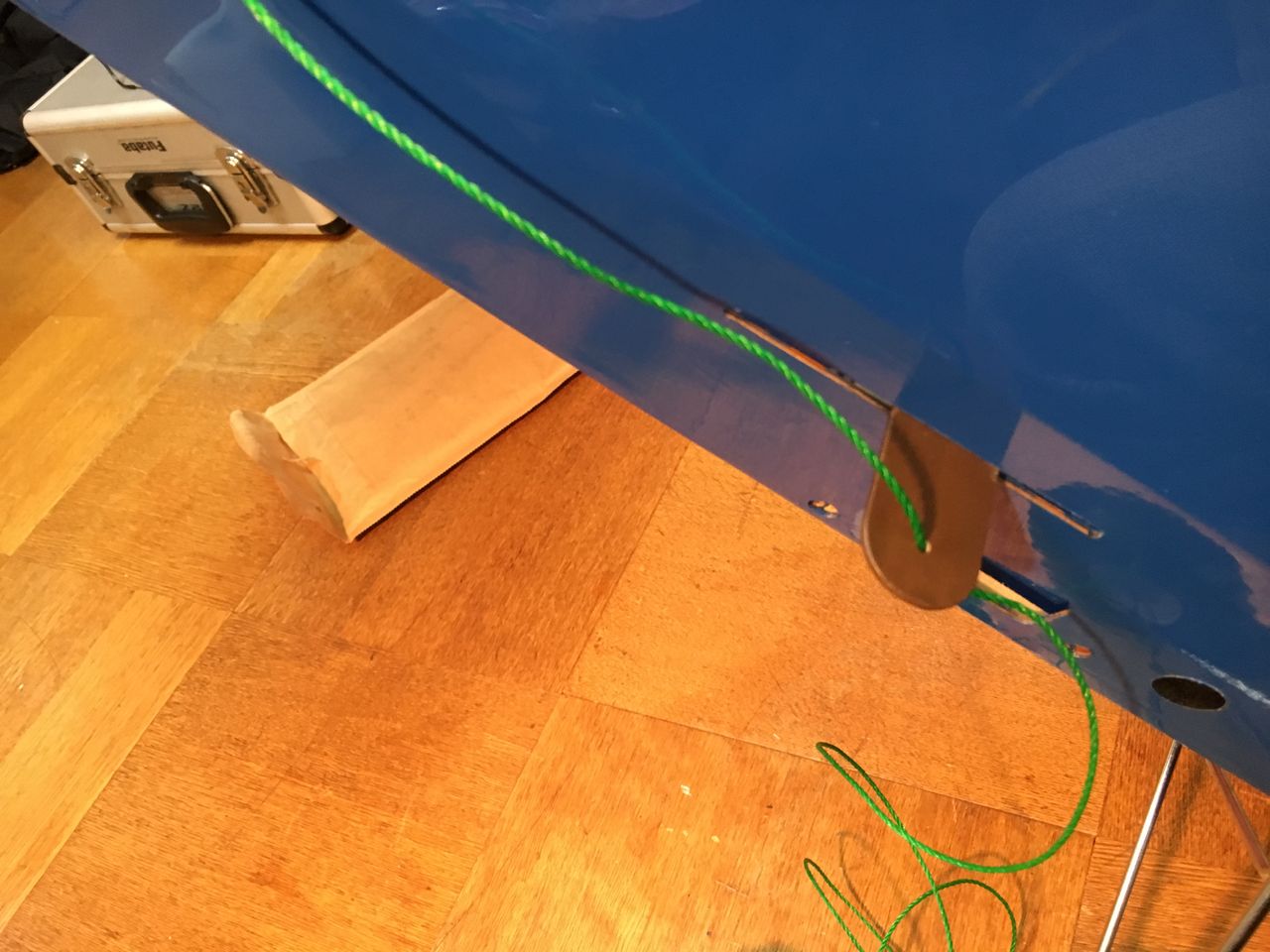

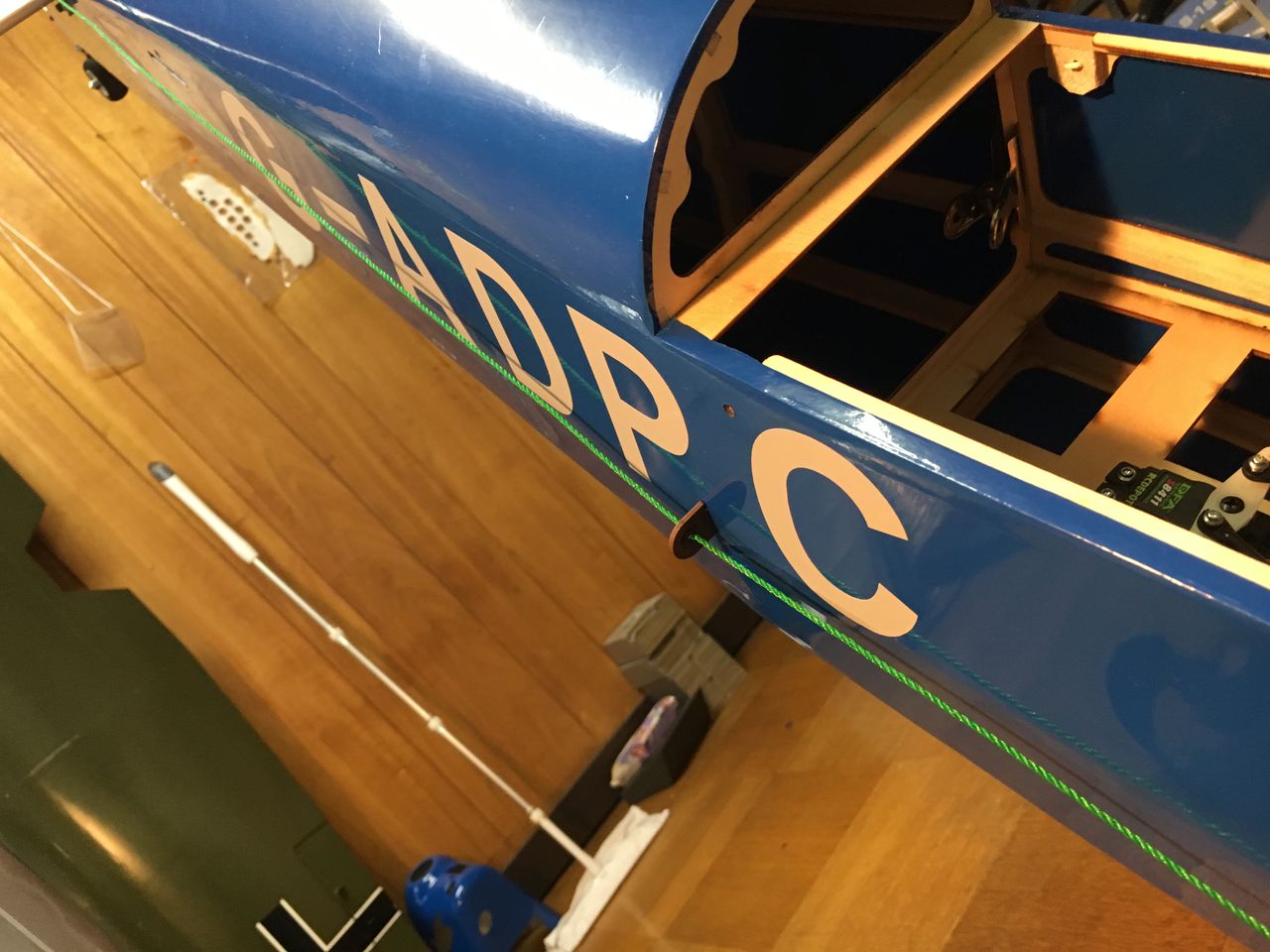

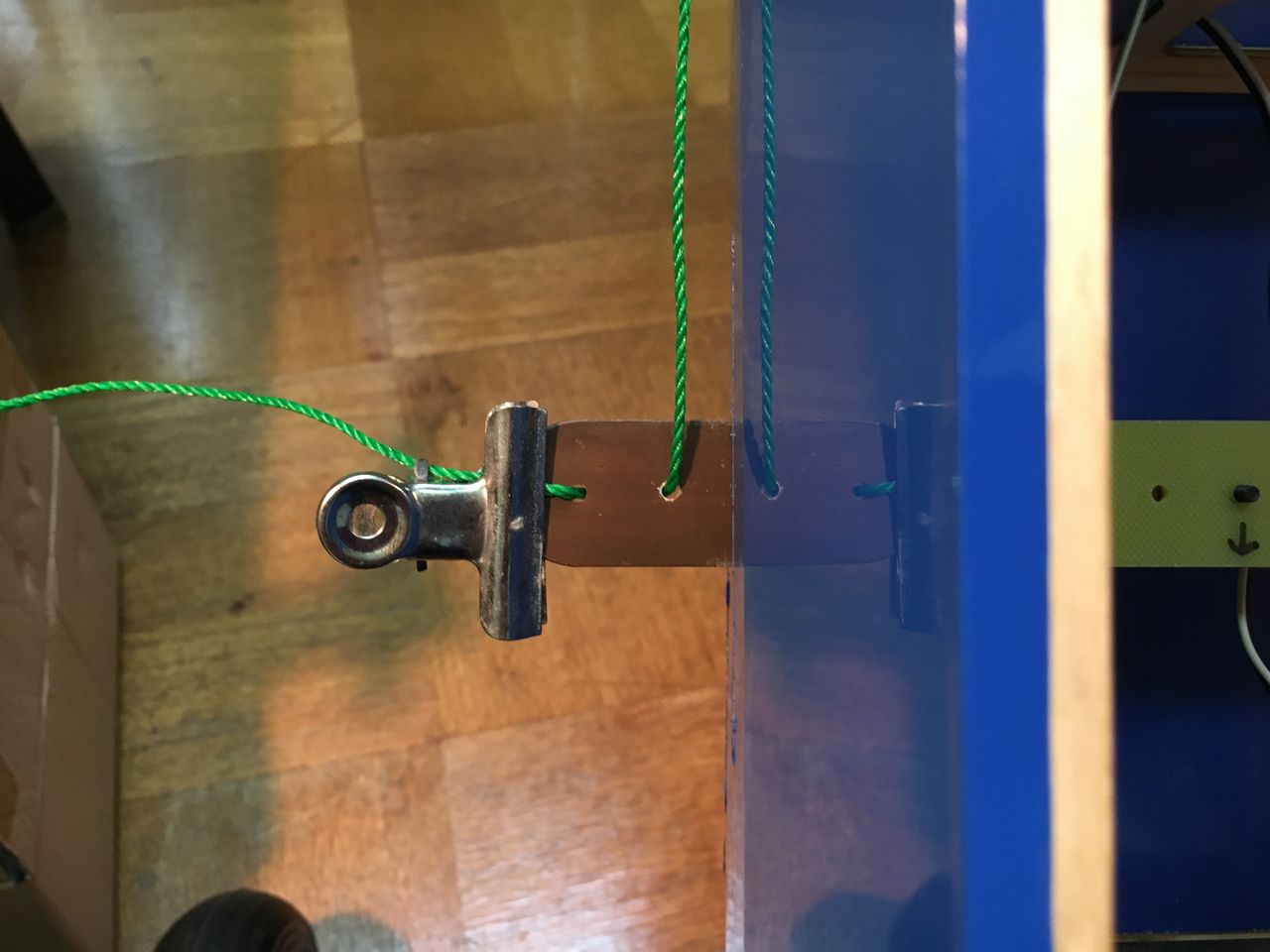

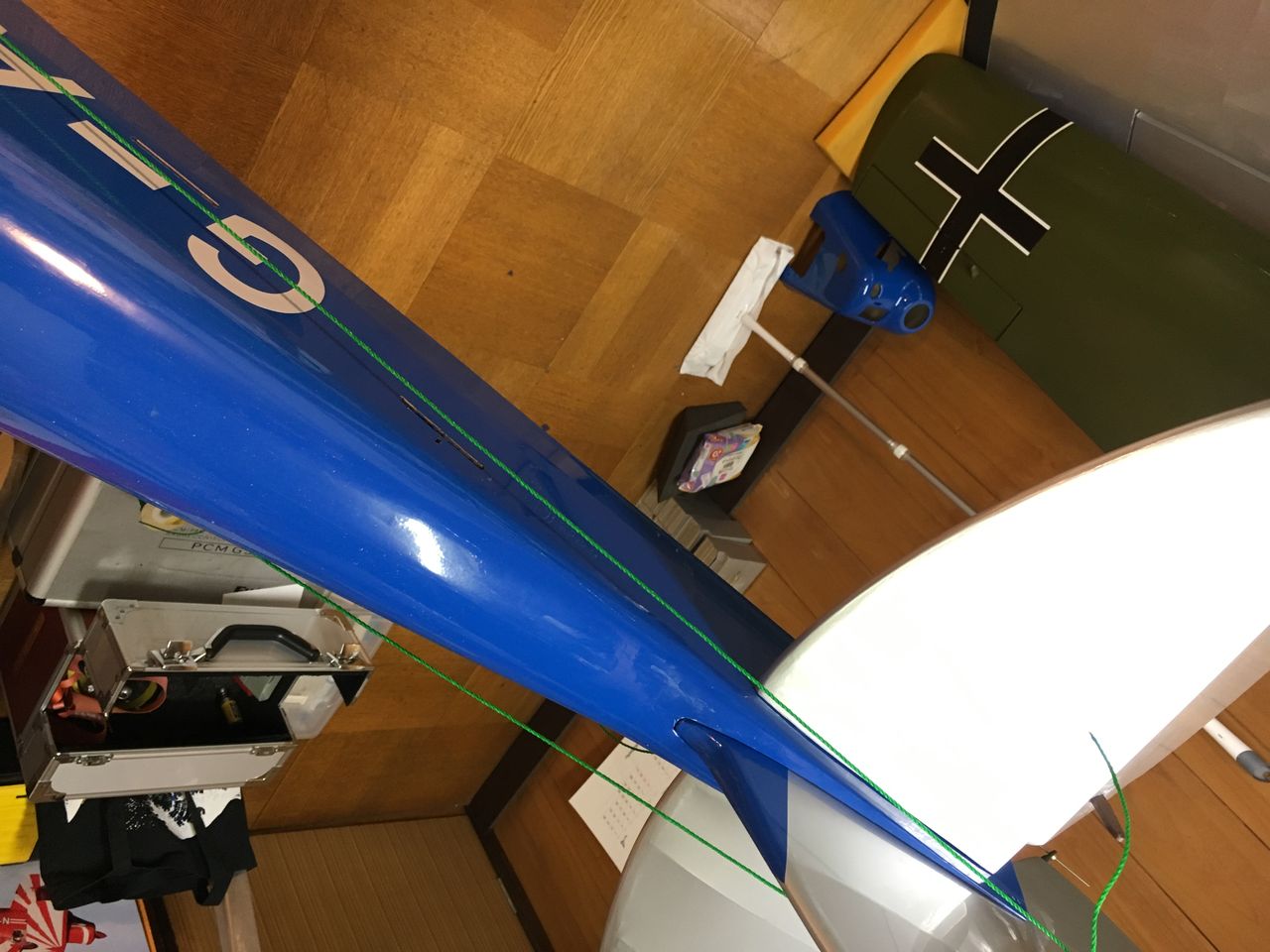

今、緑色の紐が張られていますが、仮のリンケージです。本番ではワイヤーを張りますが、ワイヤーって細ければ細いほどお値段が高いのであります。


IMG_2327
紐の片側は、胴体側面から突き出したシーソーバーに繋ぎます。



IMG_2369

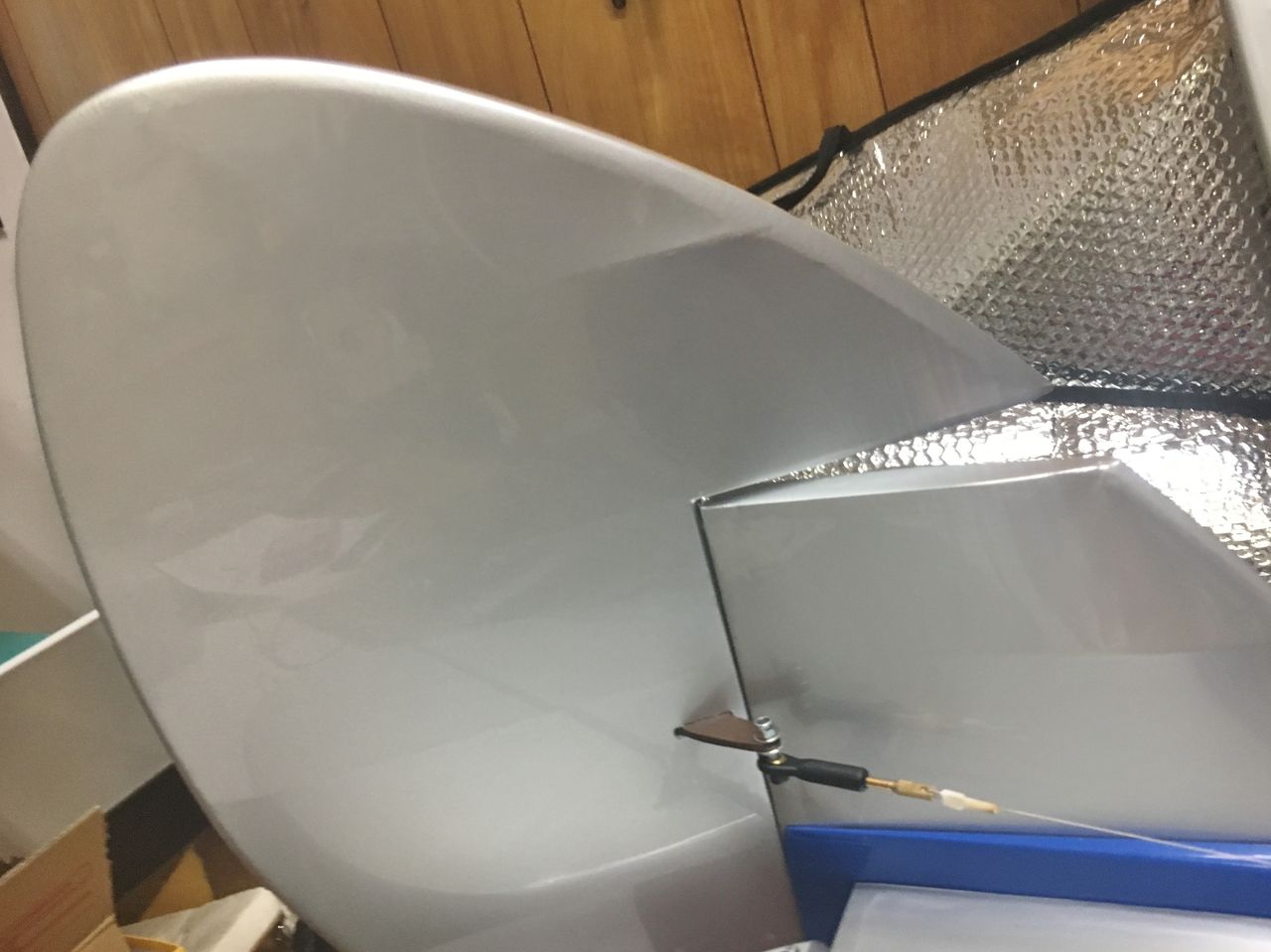

反対側は、自作したラダーホーンへ。張の調整が出来るようホイールストッパーで止めています。



IMG_2328
”おバカキット”に付属する巨大なラダーホーンに合わせたこちらも超ロングシーソーバーが付属。



IMG_2329

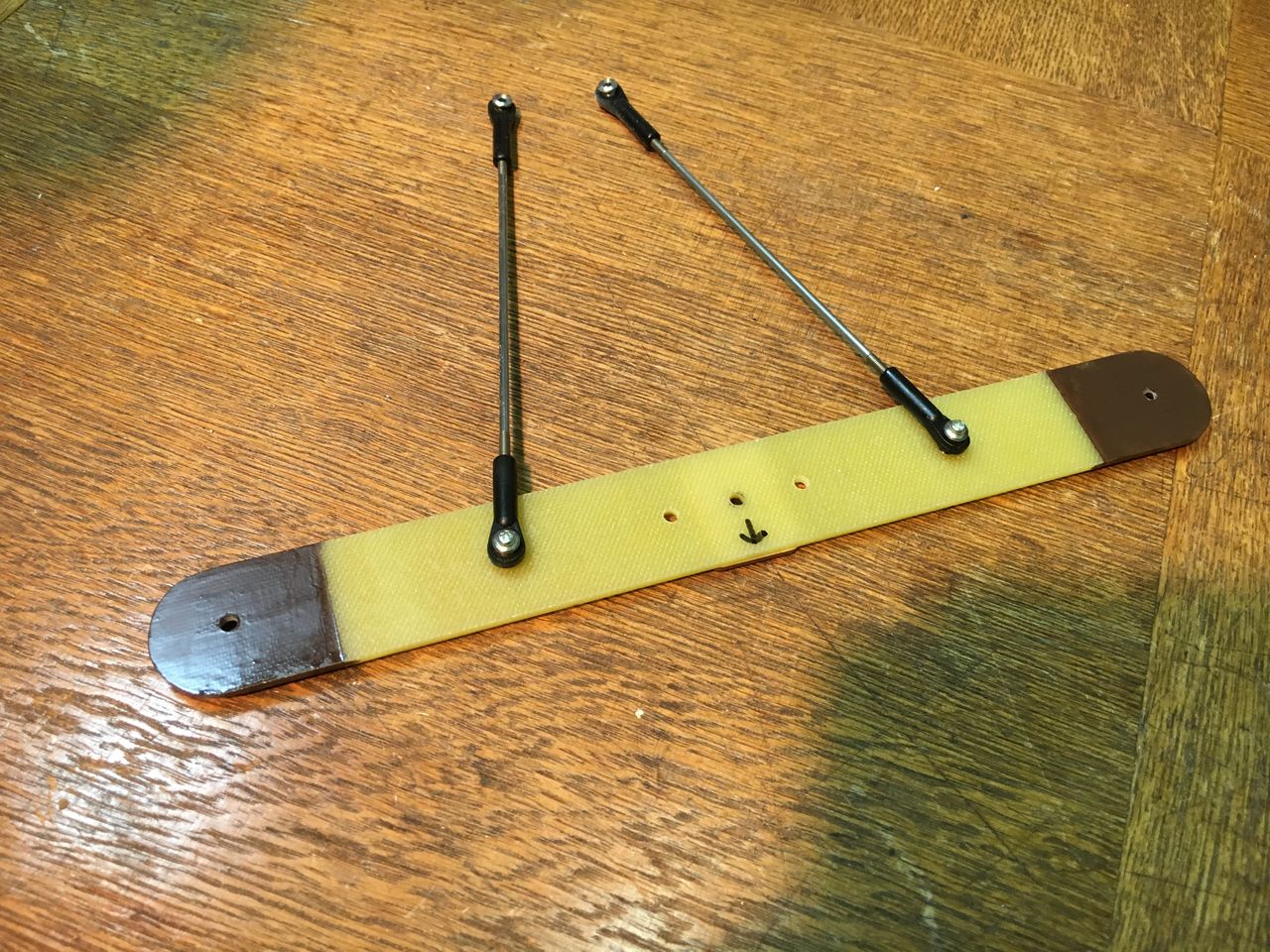

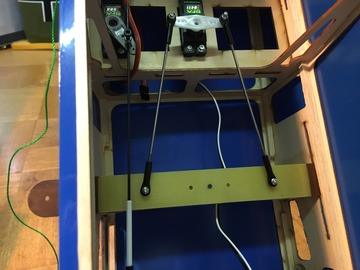

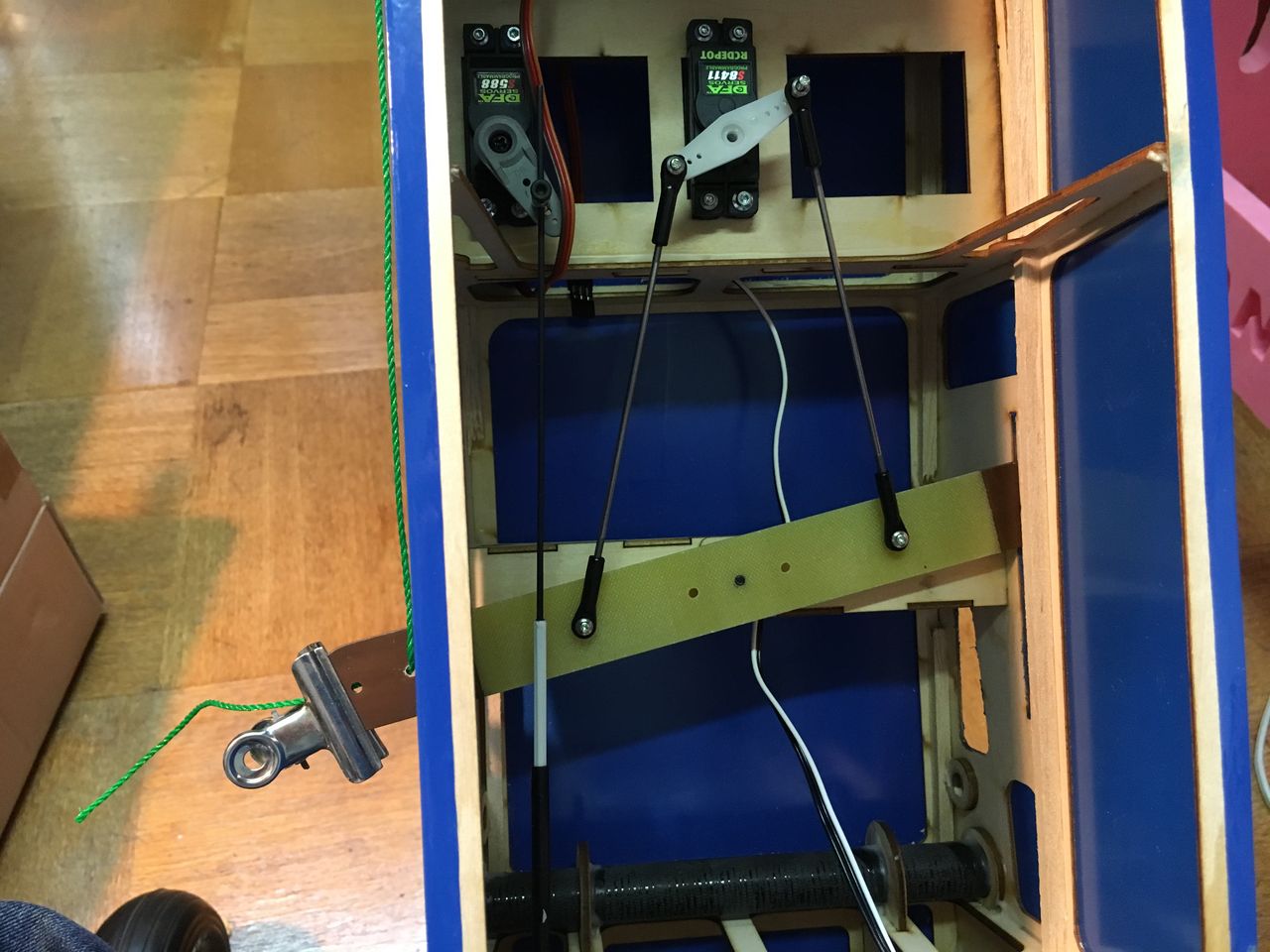

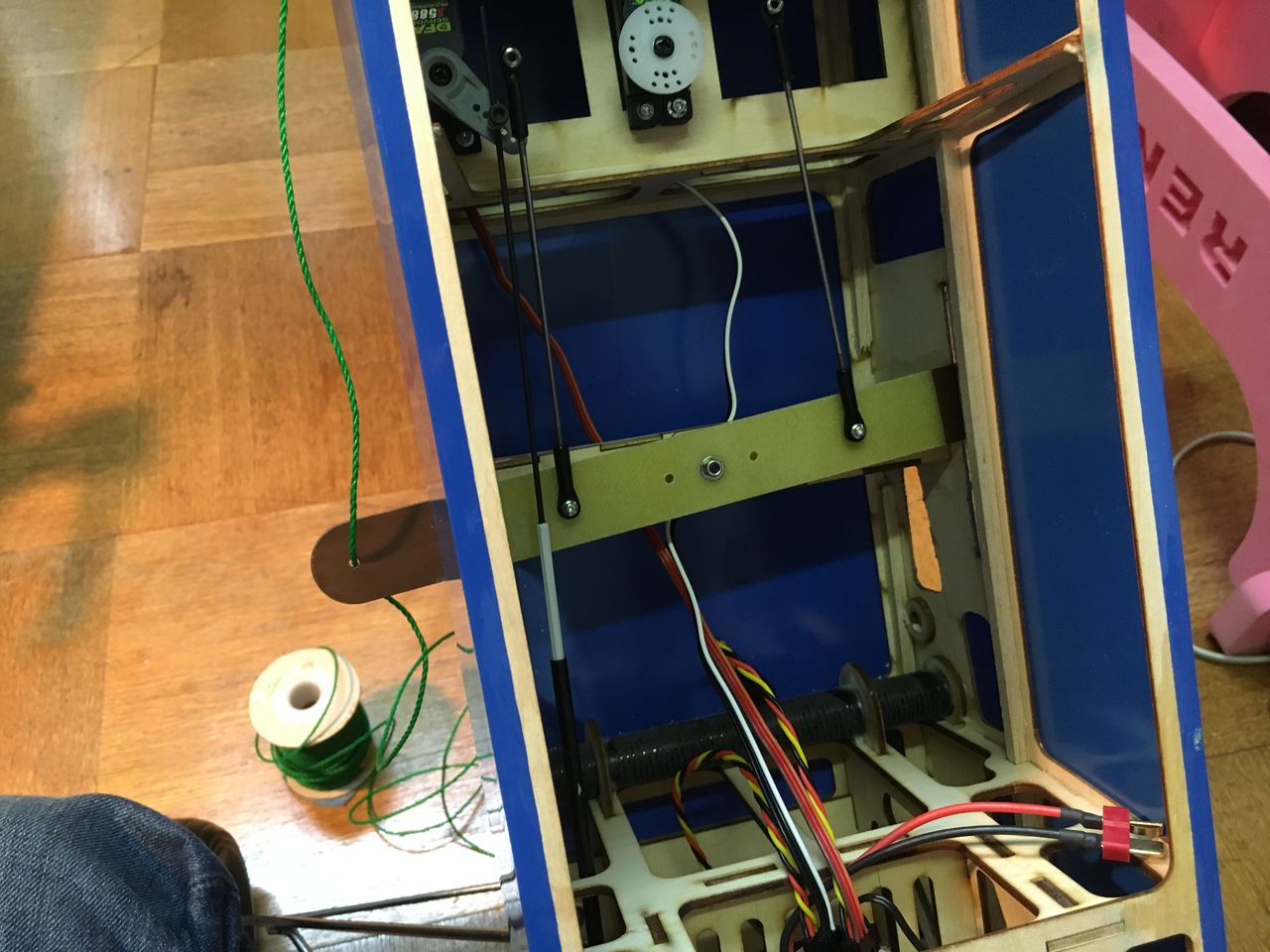

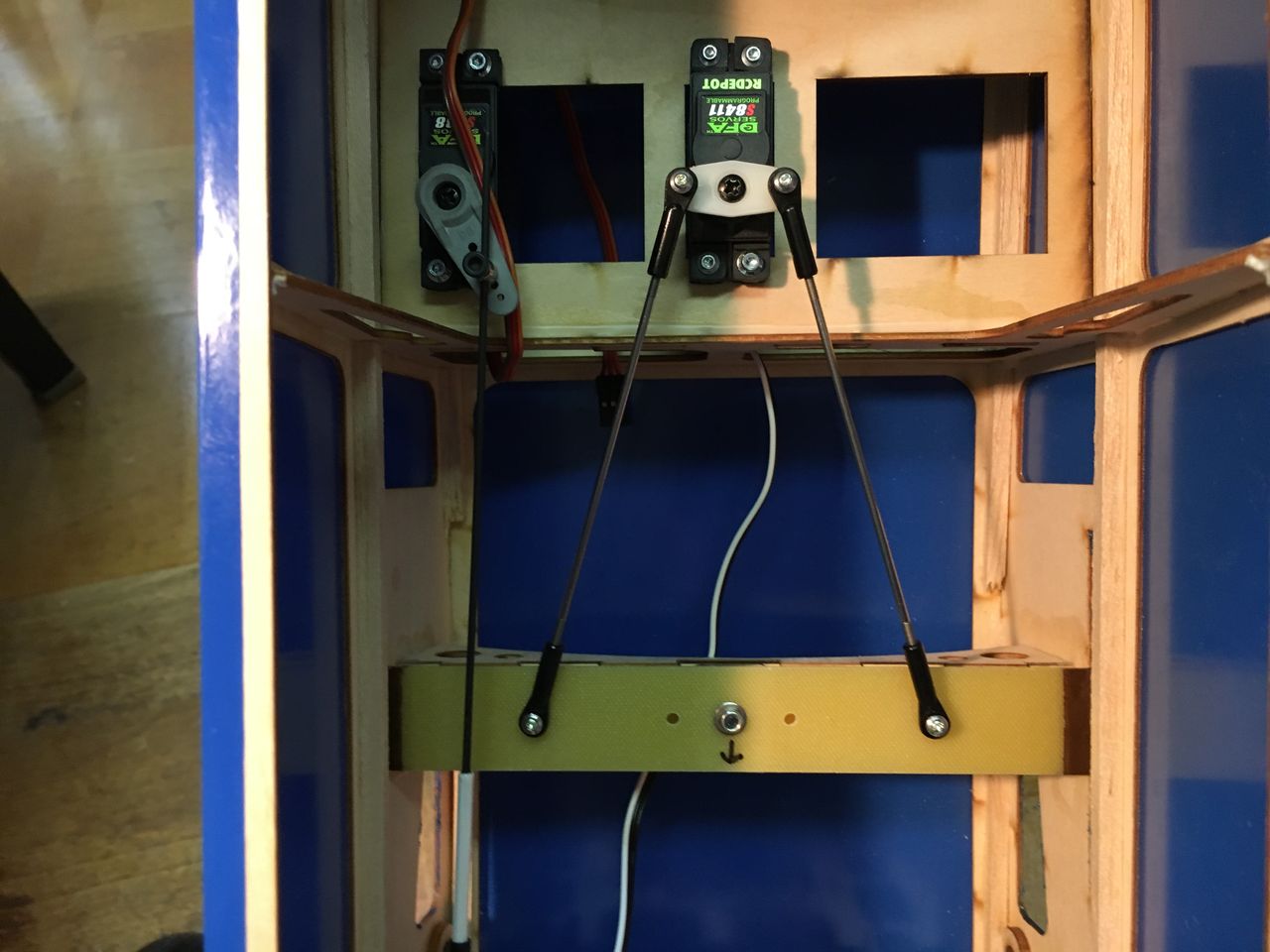

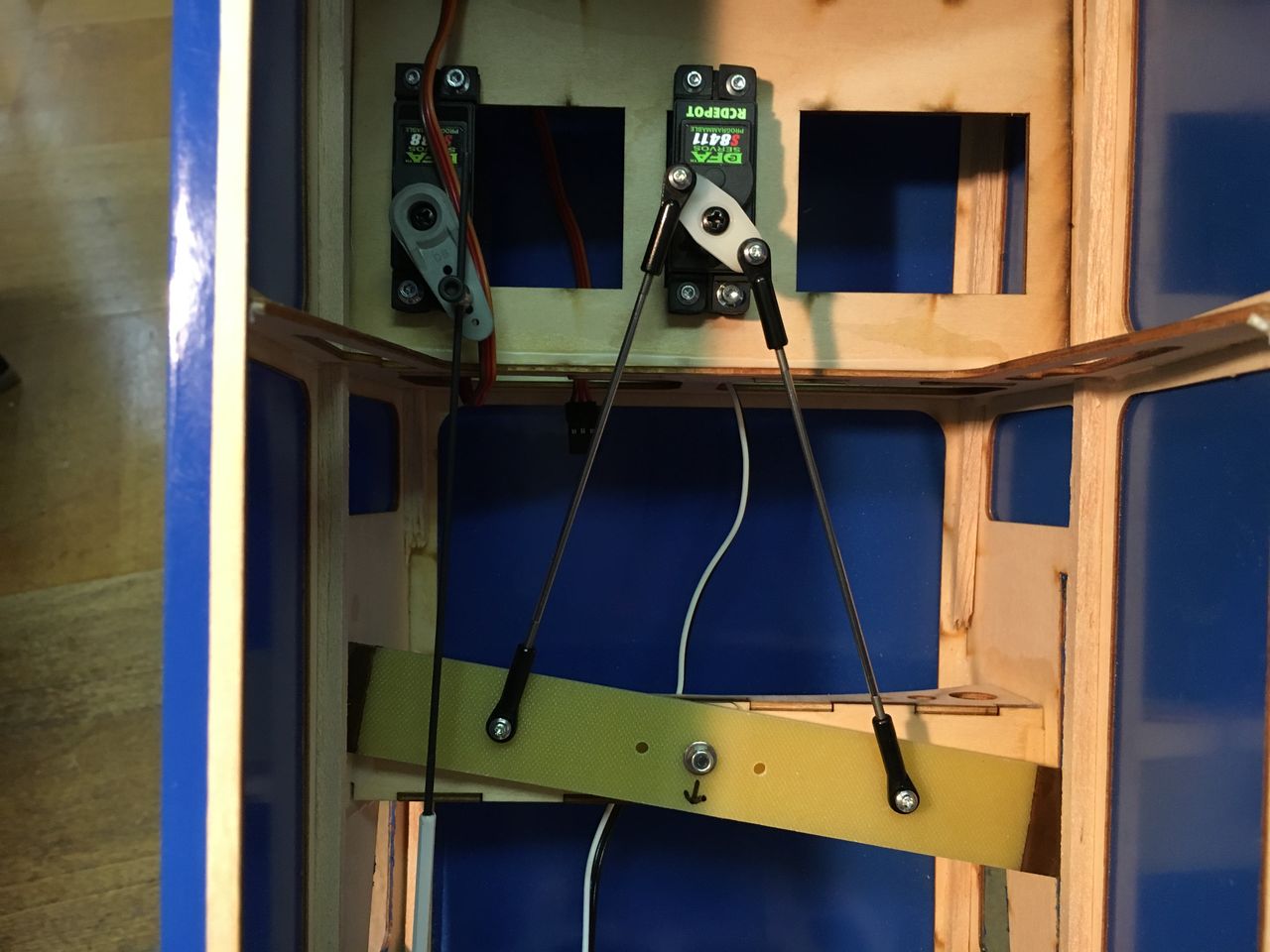

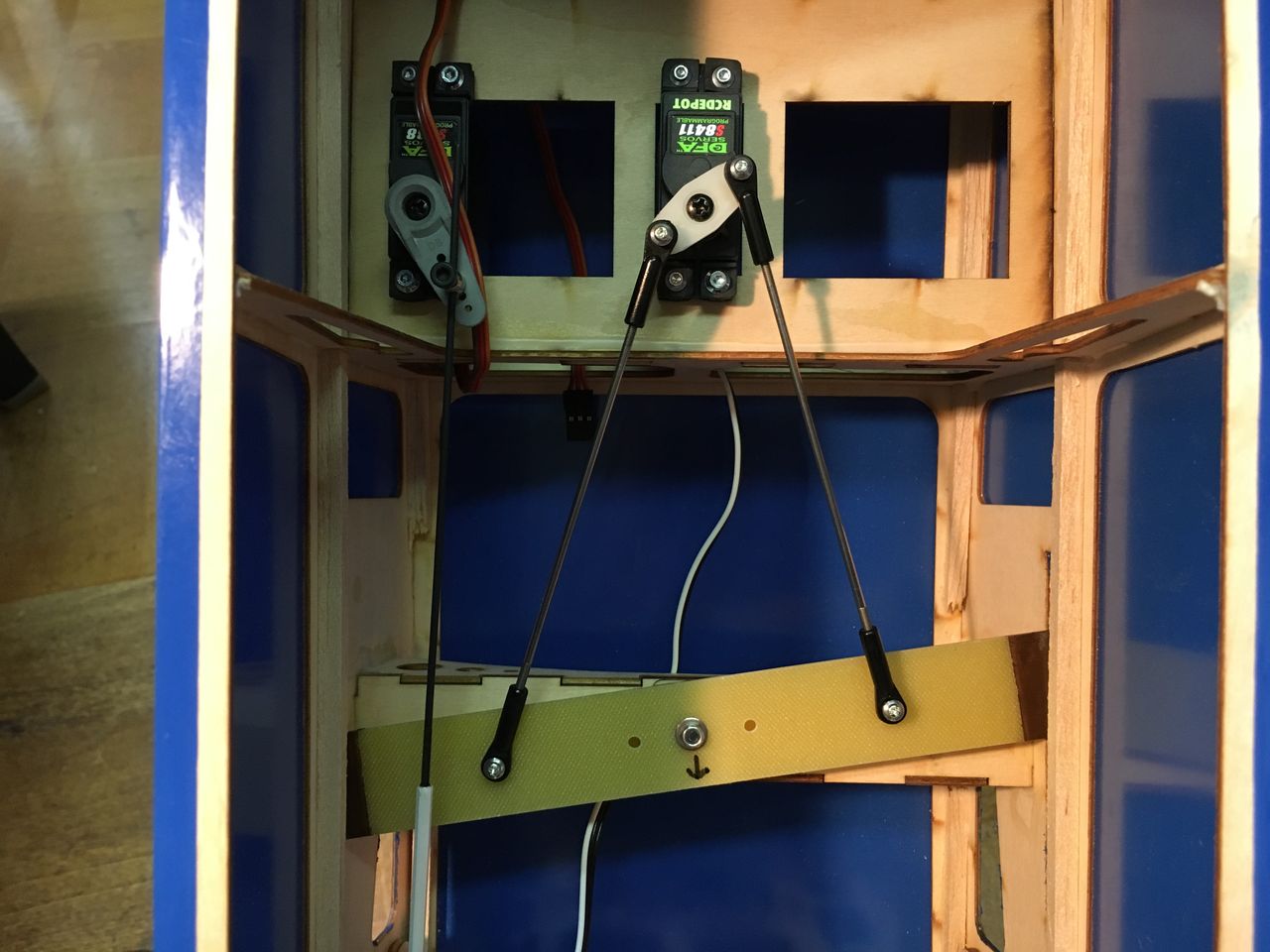

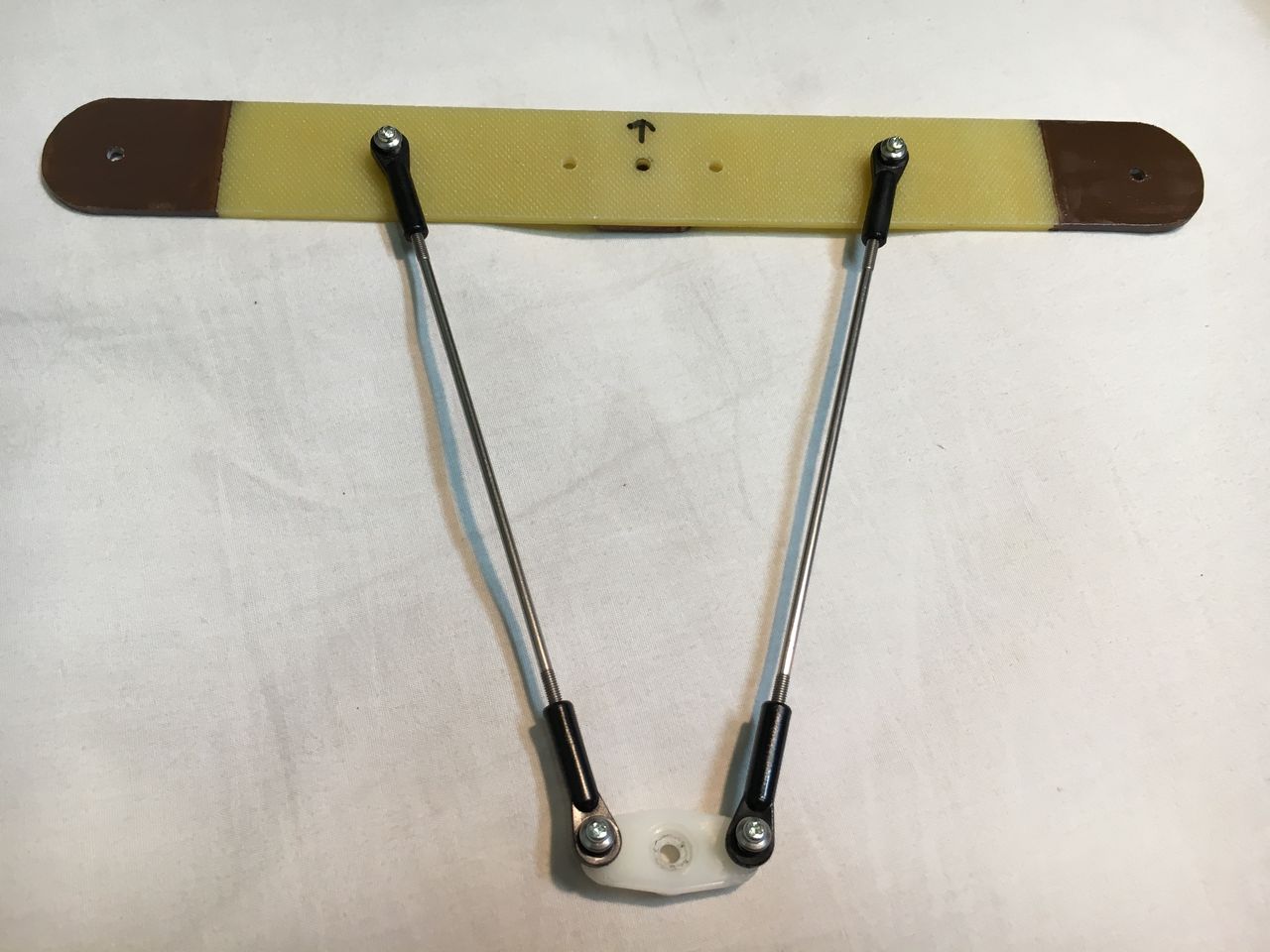

サーボホーンからシーソーバーまで「はの字のリンケージロッド(これも付属しないのでボールリンクを使って作りました)で繋ぎなさい」とありますが、これは正解で長大なストロークになってしまうのを減速しています。

IMG_2330
これでもバーが長すぎです。干渉しないギリギリにもう一つ穴を開けました。


IMG_2331

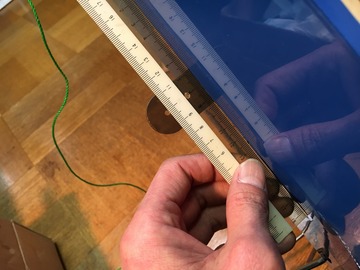

これでストロークを測ります。


IMG_2340
一度繋いで見ましょう。


IMG_2332
プロポの作動範囲100%で右フルラダーです。


IMG_2333

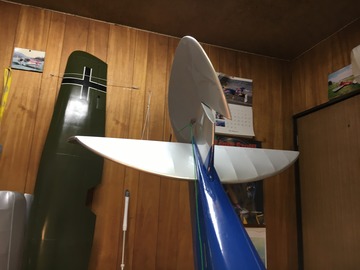

おっと引き過ぎです。


IMG_2335

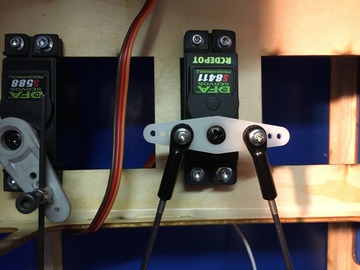

サーボモーターが唸っています。


IMG_2339
ストロークを減らすために一番近い穴に移動です。


IMG_2341
今度は少し足りないぐらい。


IMG_2342
後は、100%から150%に向けてレートを上げていけばOK。


IMG_2343
IMG_2344

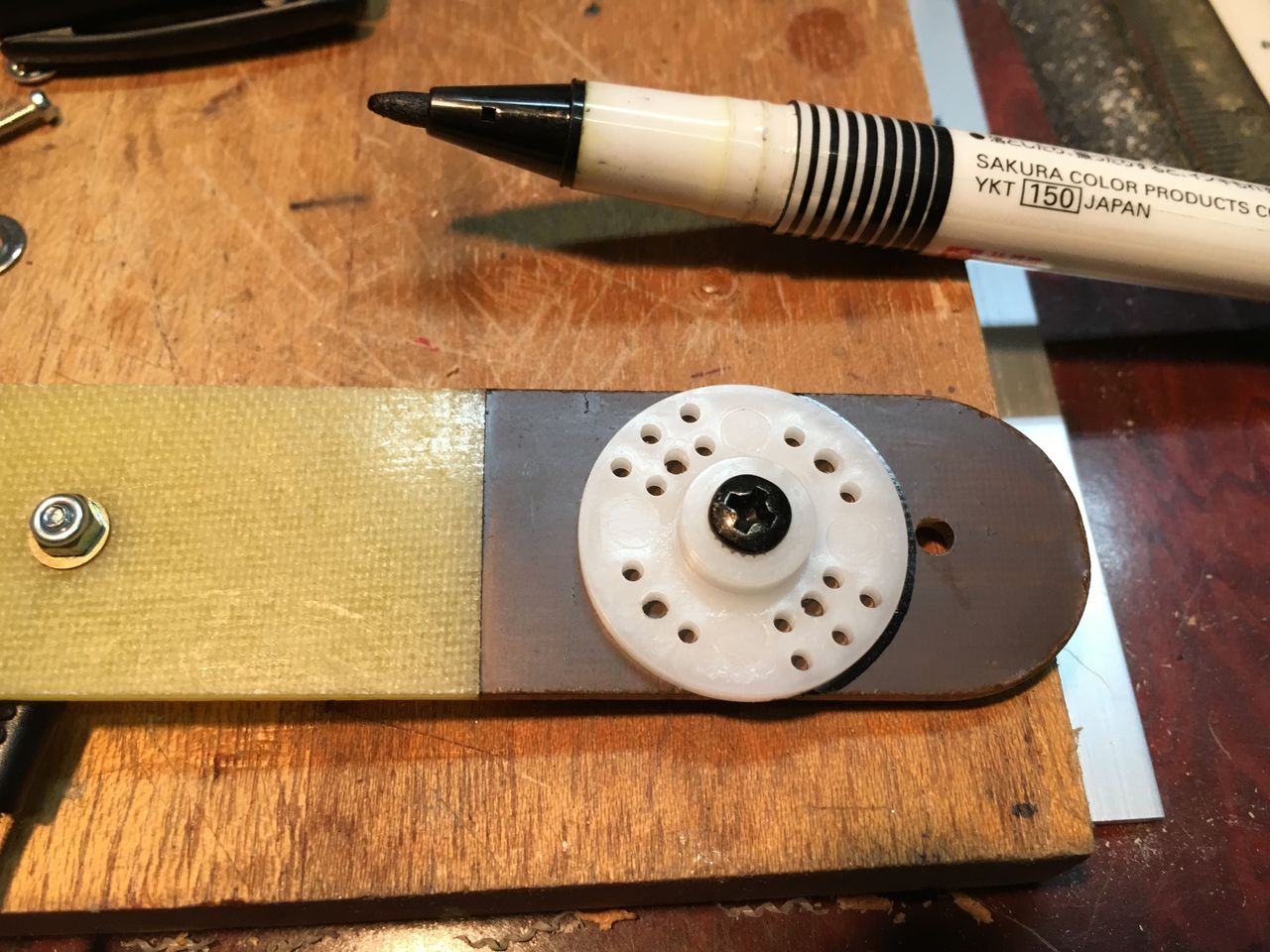

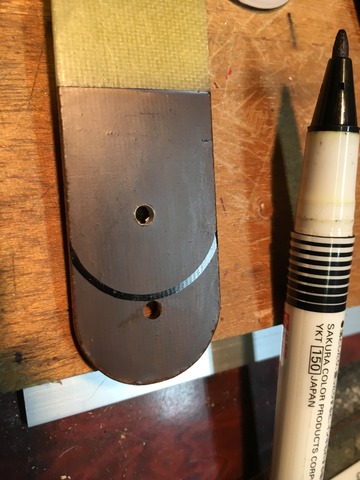

もう外側の穴はいりませんね。良さげな円形でマーキング。


IMG_2346

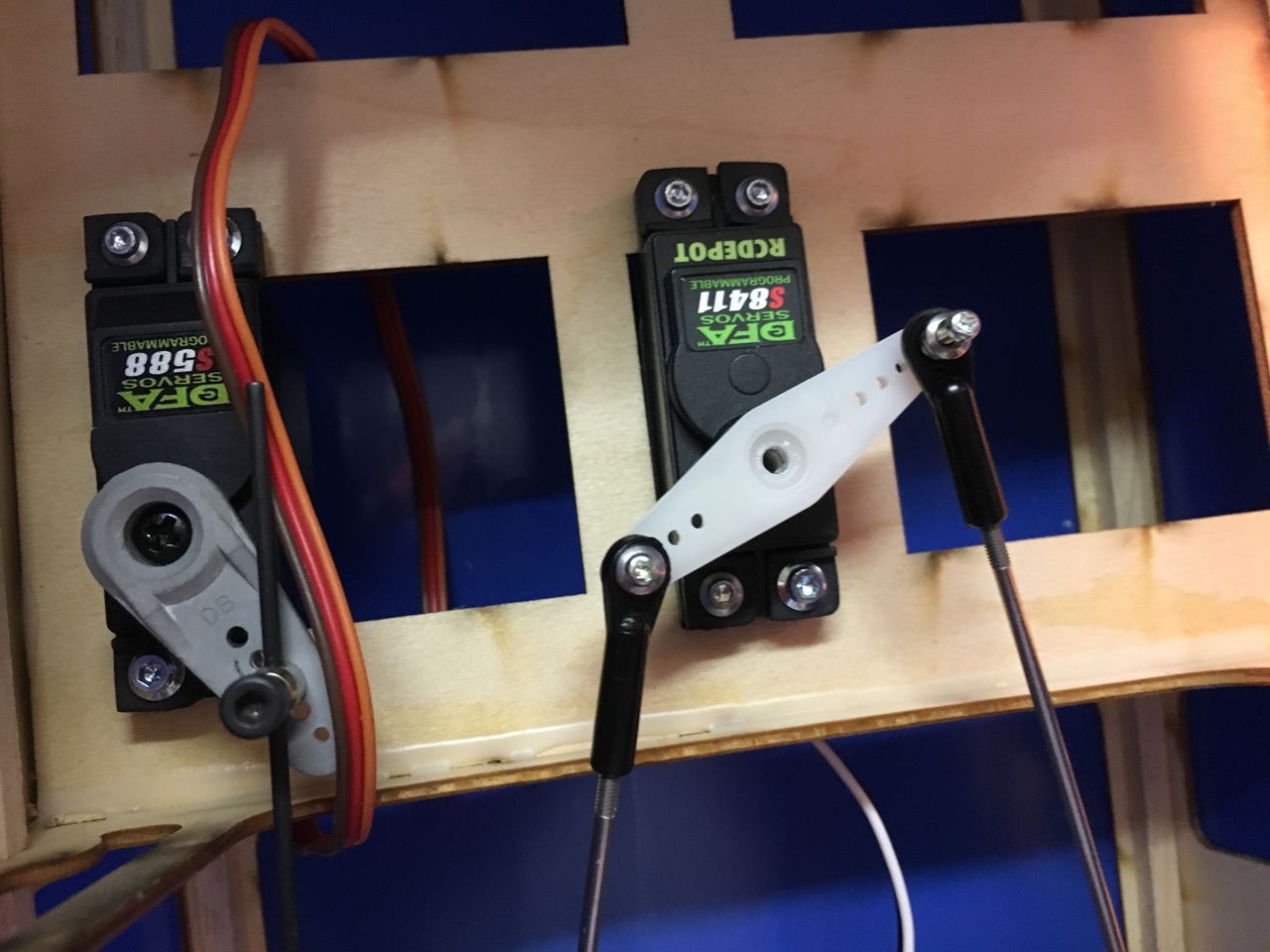

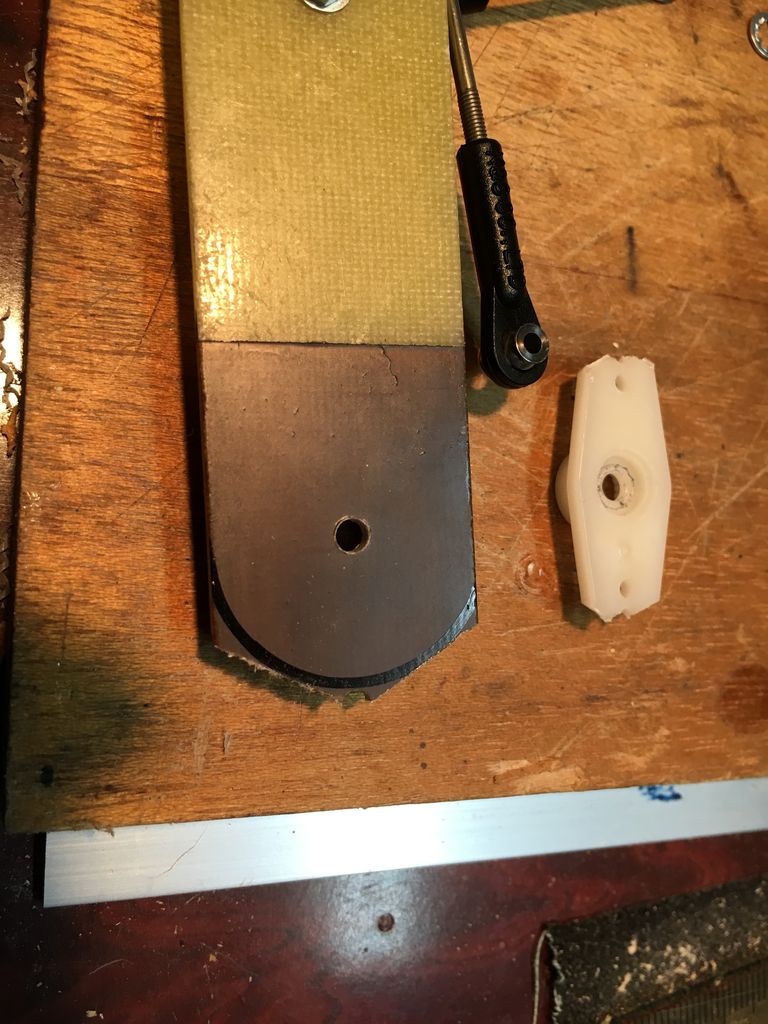

サーボホーンも余計な部分はカット。


IMG_2362
IMG_2363
カットした部分を整形。


IMG_2364
IMG_2365
IMG_2366
これでやっとベストなストロークになりました。

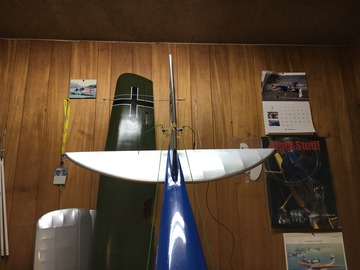

IMG_2371
IMG_2372
このあとフル舵角まだレートを足し算。


IMG_2388

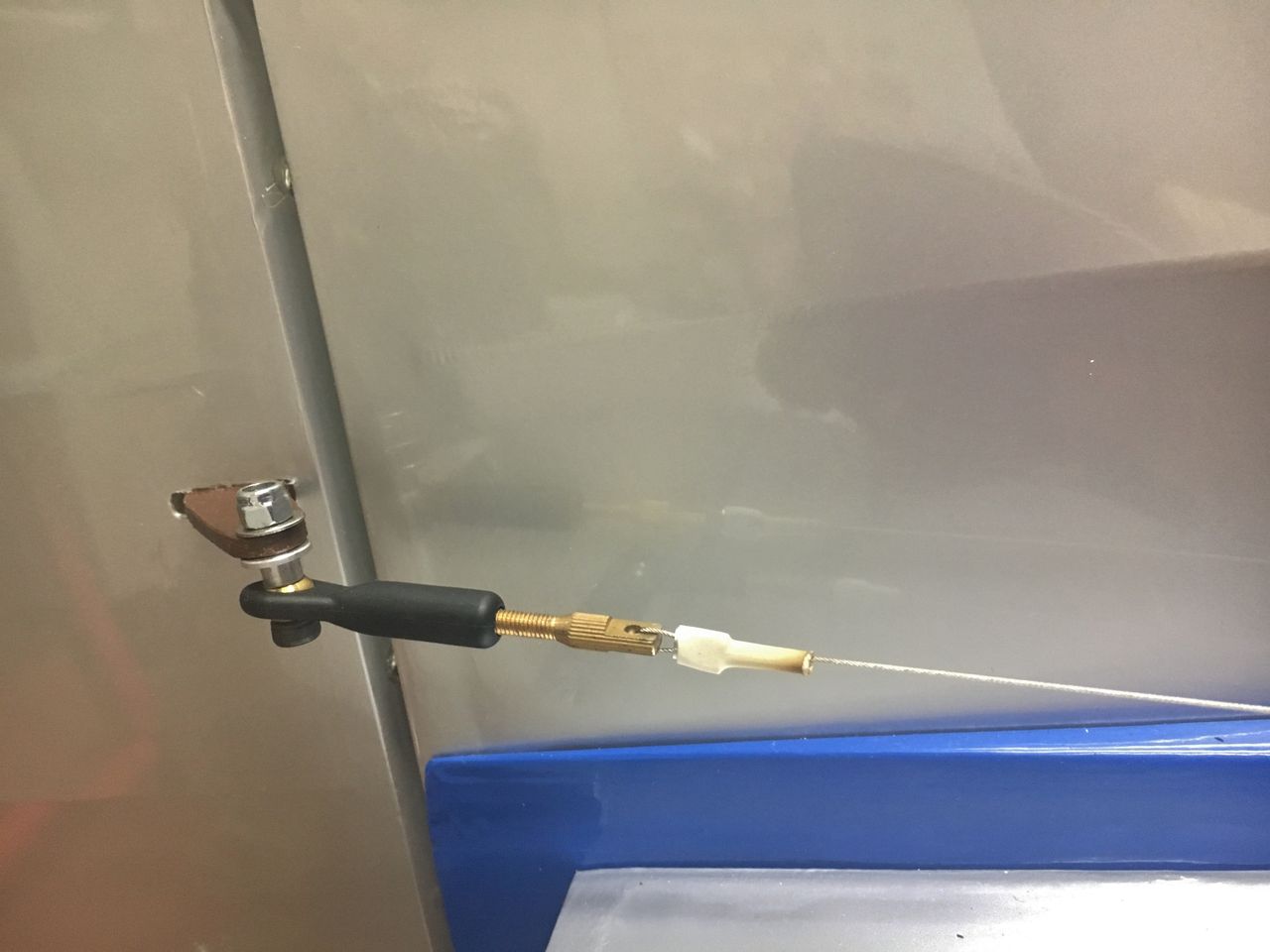

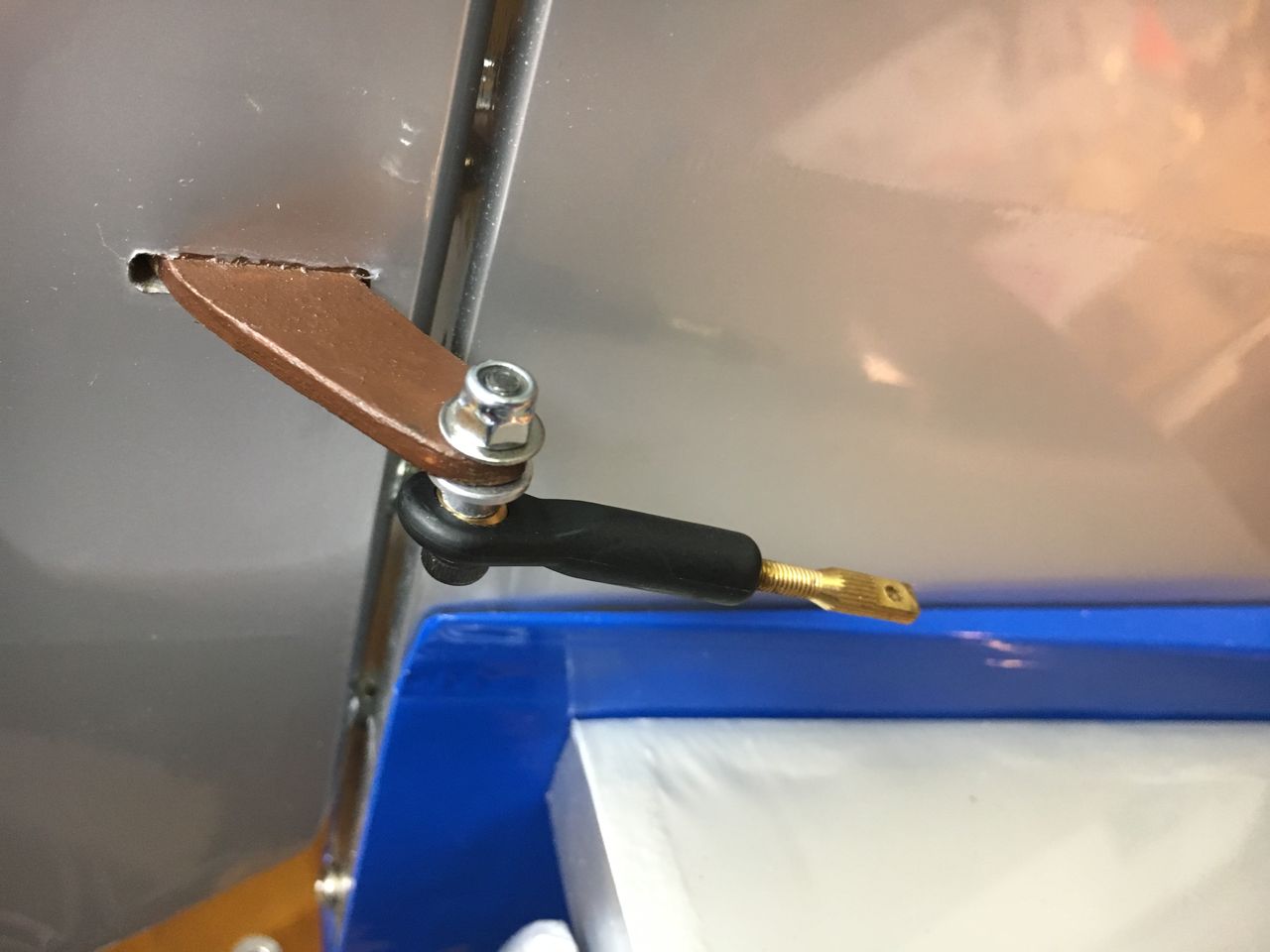

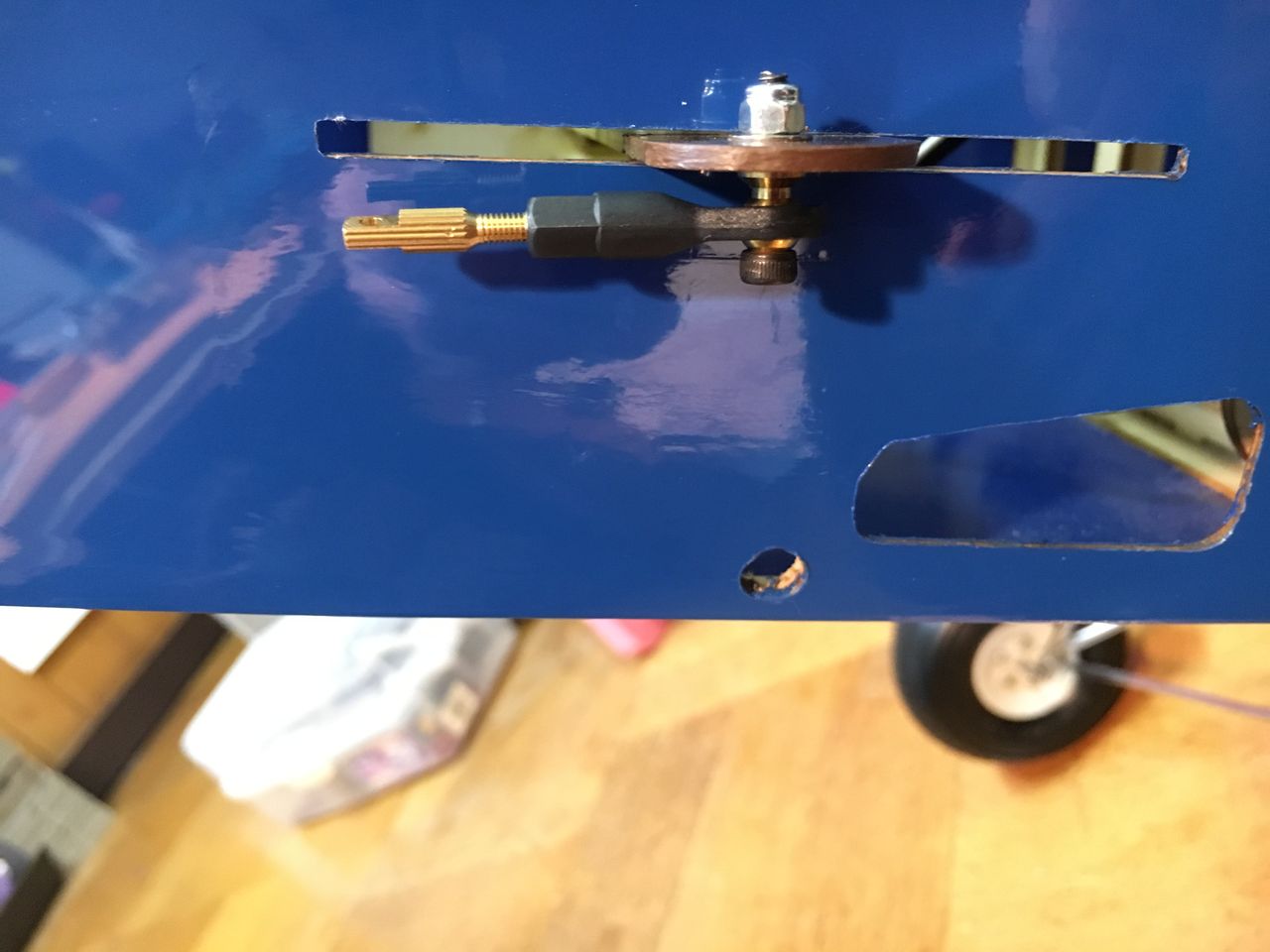

本番リンケージ用にシーソーバーにボールリンクを取り付けました。右斜め下に開けた穴は、エルロン配線用。

IMG_2389
ラダーホーンにも。


IMG_2689
本ちゃんワイヤーに張り替えてラダーリンケージ終了。


IMG_2690

コンピュータープロポの設定で舵角を減らすのではなく、サーボモーターの作動範囲をなるたけフルに使えるレバー比を見つけ出す。意外とこうゆうの初心者には難しいのです。

次回につづく、


船長のチタンフレーム PASSONI(16)【橋輪Blog】

ブレーキ回りを組む

IMG_2558

ステアリングヘッドが決まったろころでブレーキ回りを組んで行きましょうか。

IMG_2575

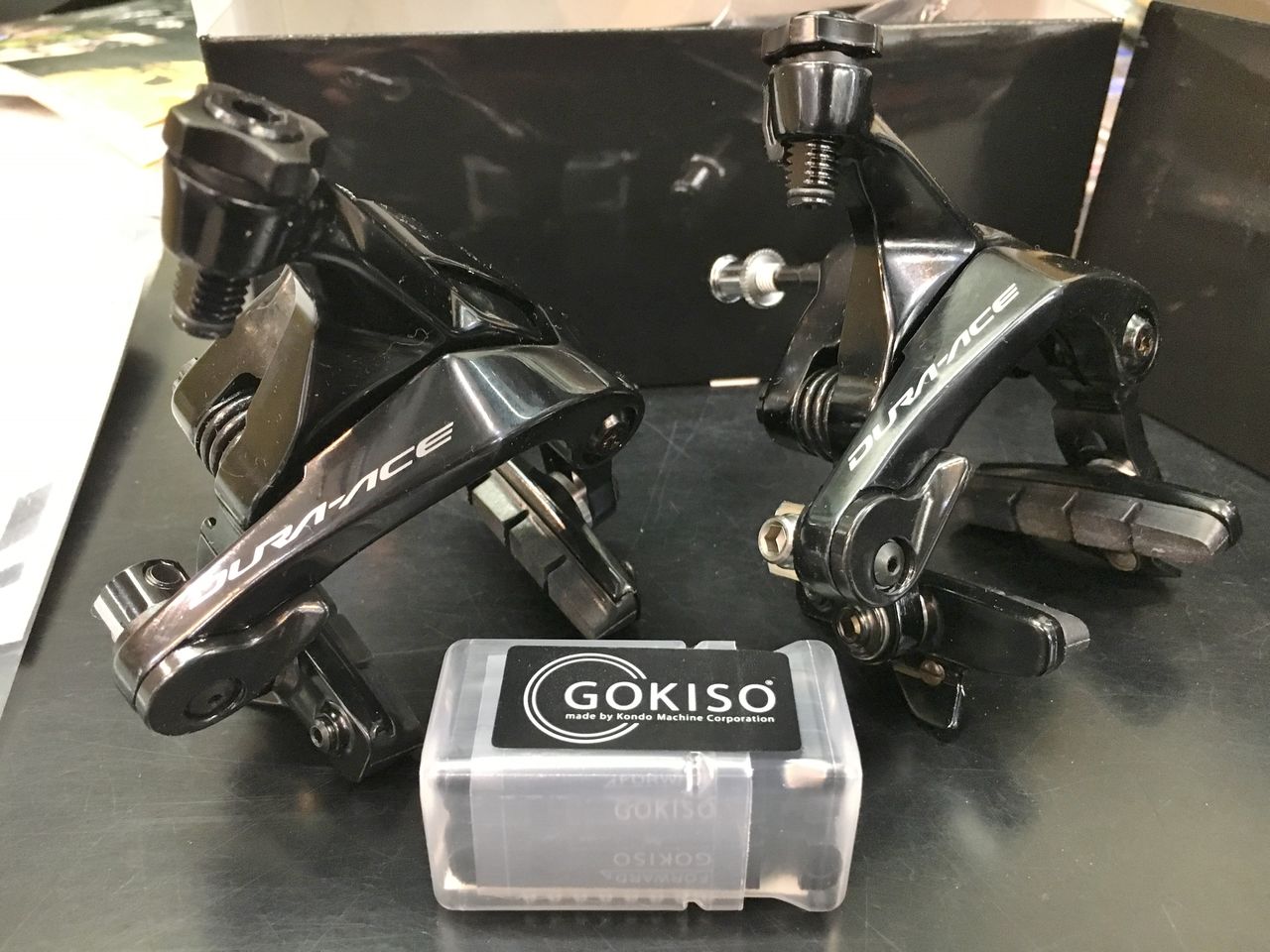

前後ブレキキャリパーを組み付けます。



IMG_2576

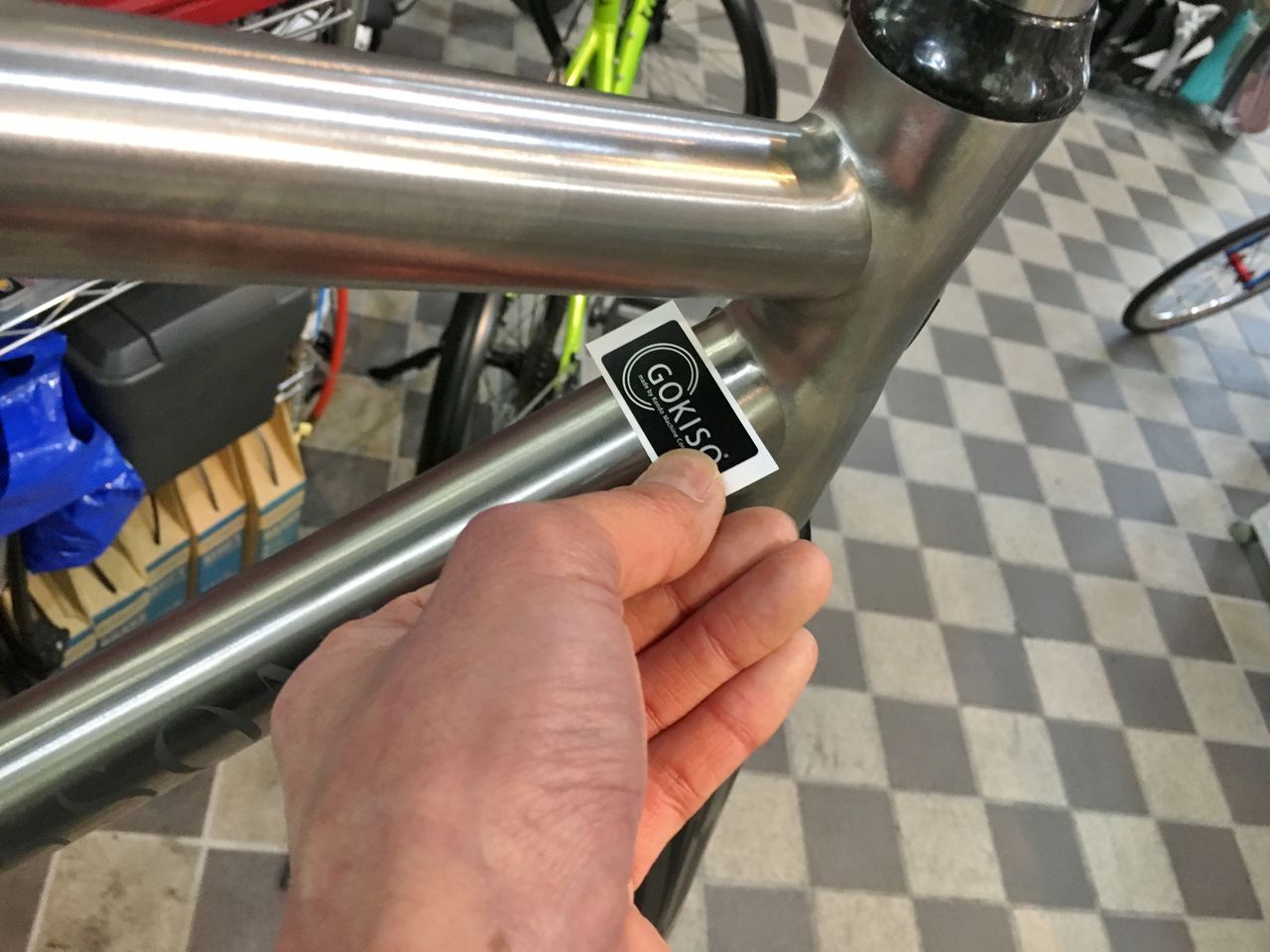

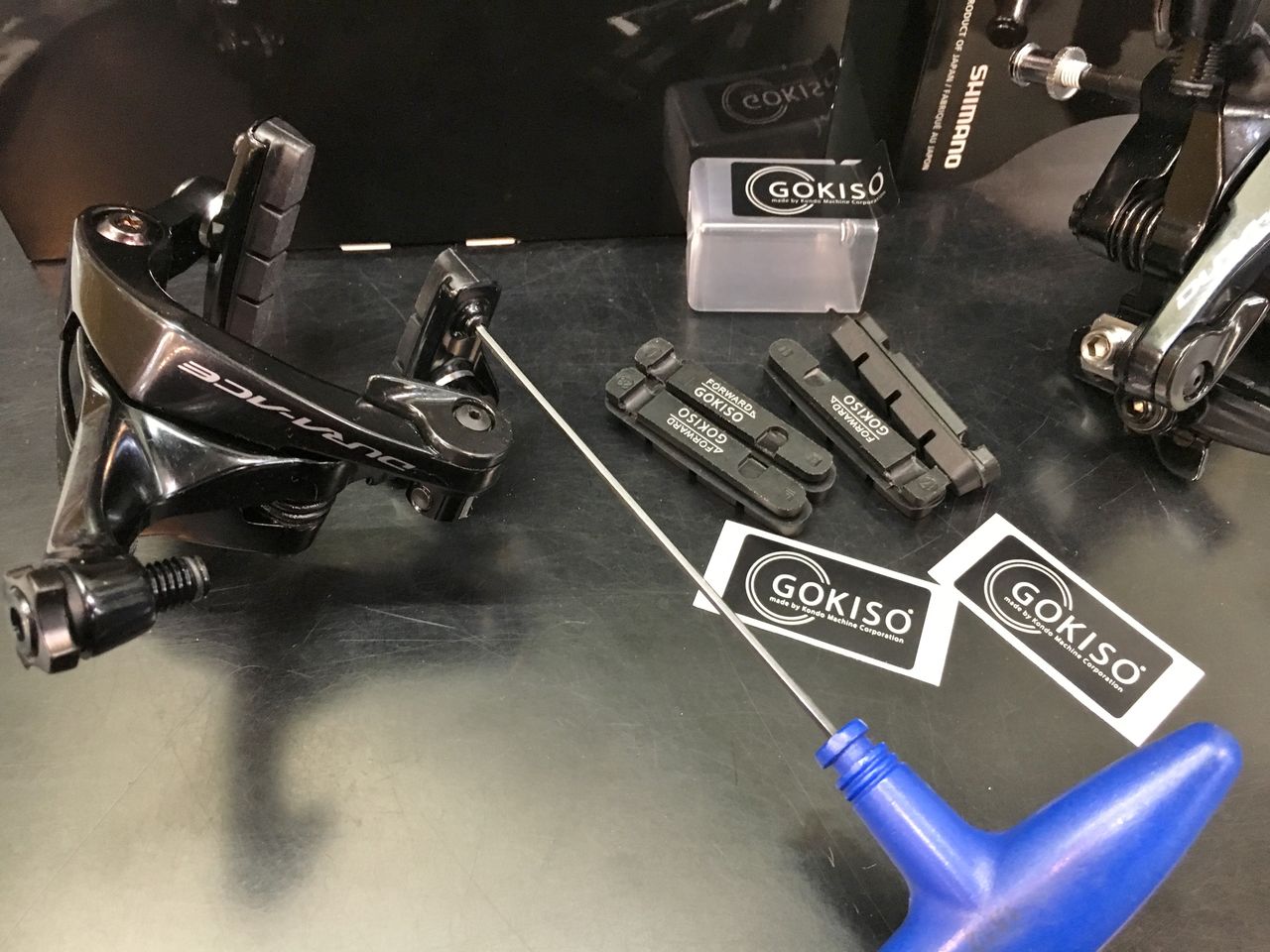

GOKISO ホイールに付属するカーボン用パットに入れ替えます。小さな GOKISO ステッカーが2枚付いてきます。


IMG_2577

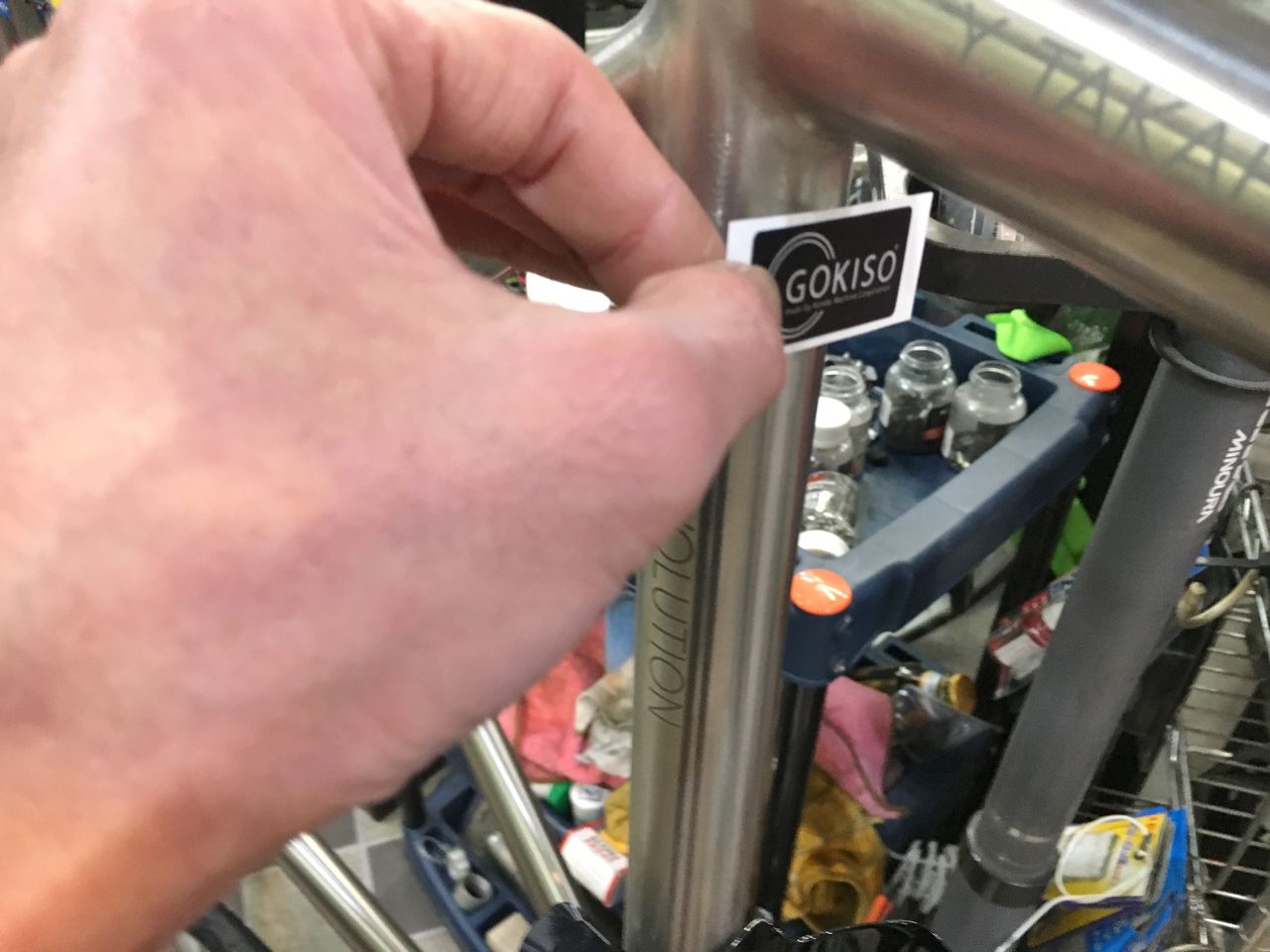

ここか、


IMG_2578
ここあたりにさり気なく張るのもいいでしょう。実際に100万円超えの GOKISO / Passoni コラボホイール付いてますから決していやらしくありません。

IMG_2579
IMG_2580

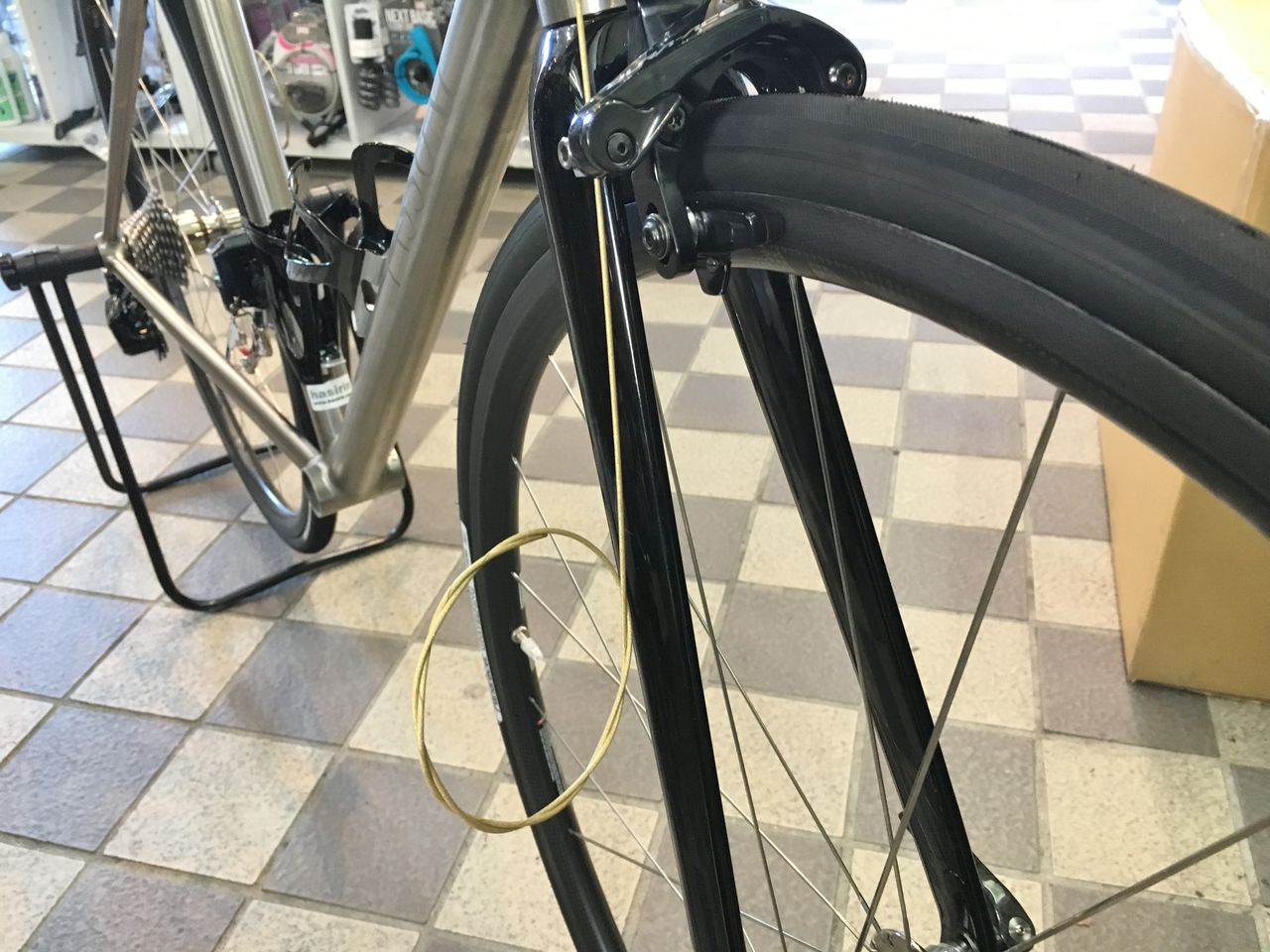

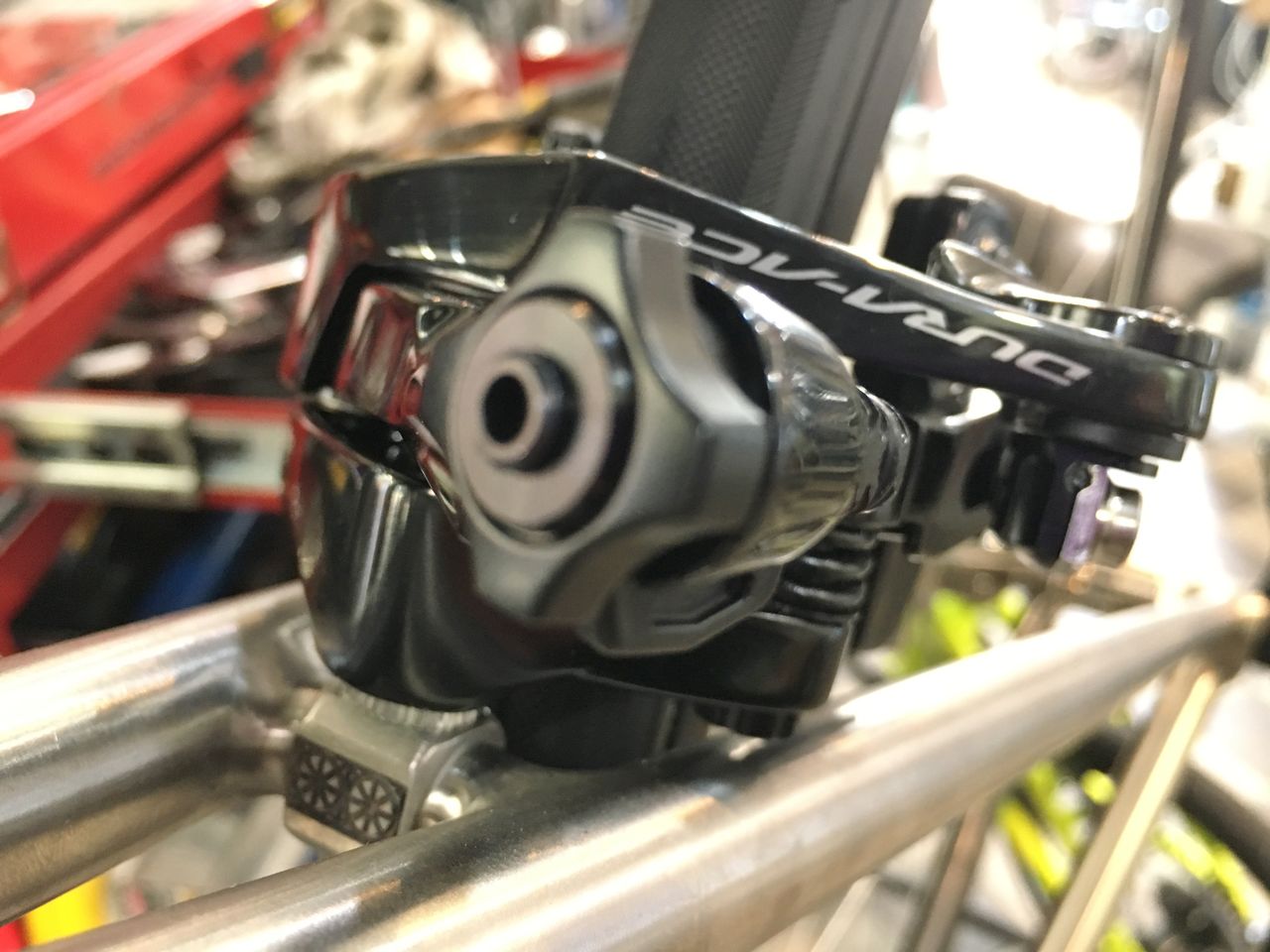

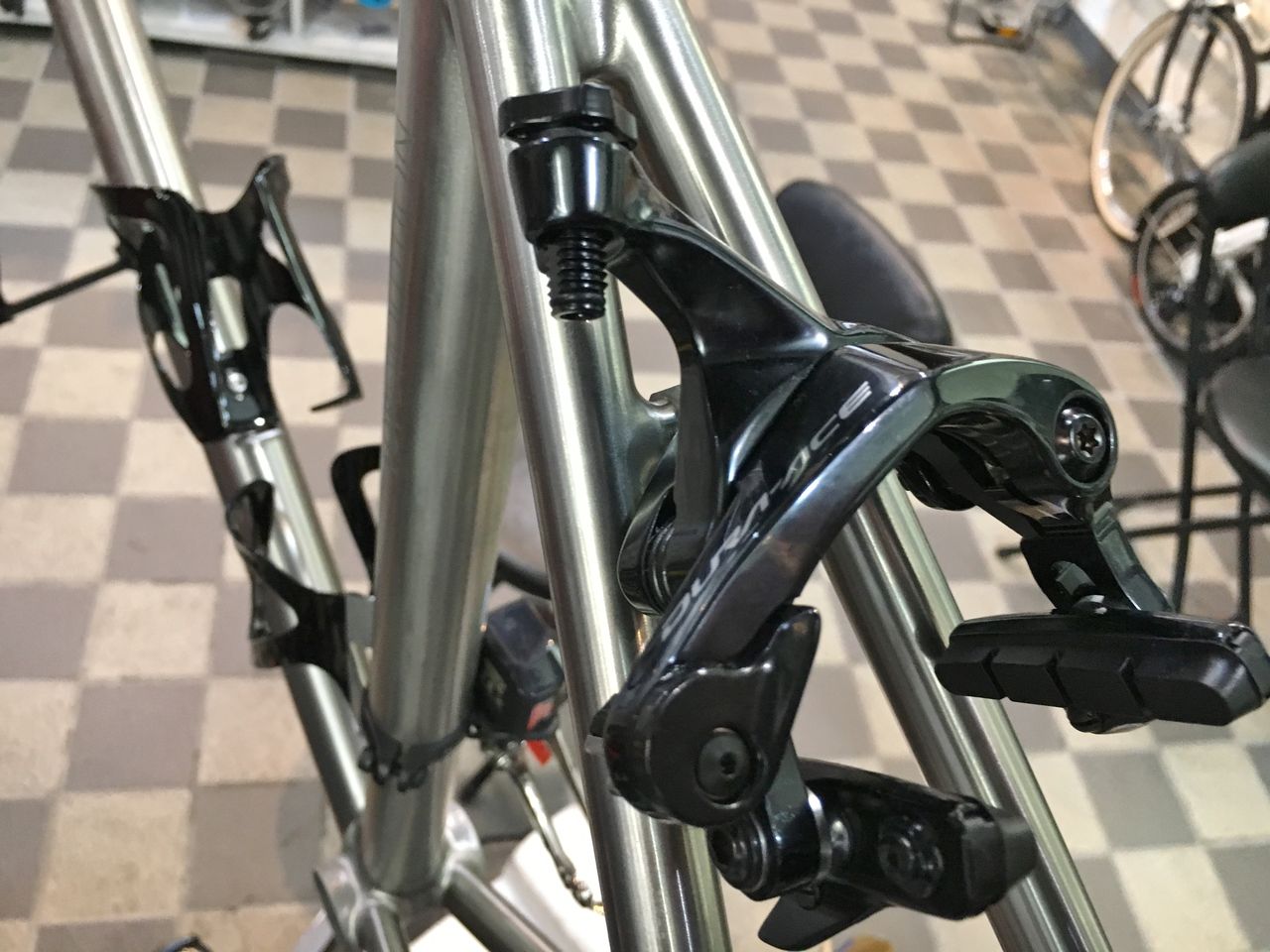

前後キャリパー取付。


IMG_2582

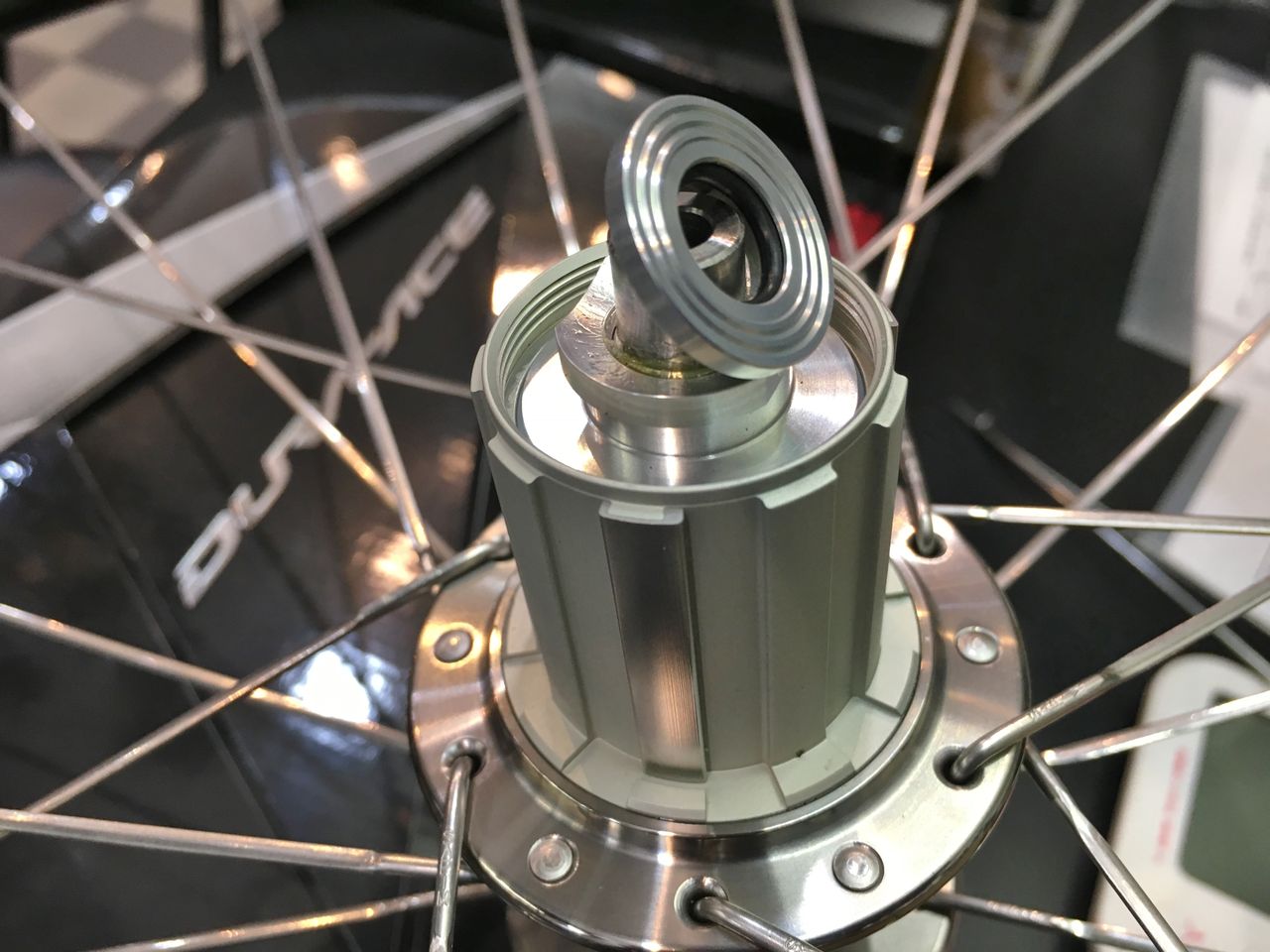

リヤハブにカセットを取り付けますが GOKISOフリーの場合、球面ワッシャーを取り外しておきます。


IMG_2583
レンチが掛らないためです。


IMG_2584

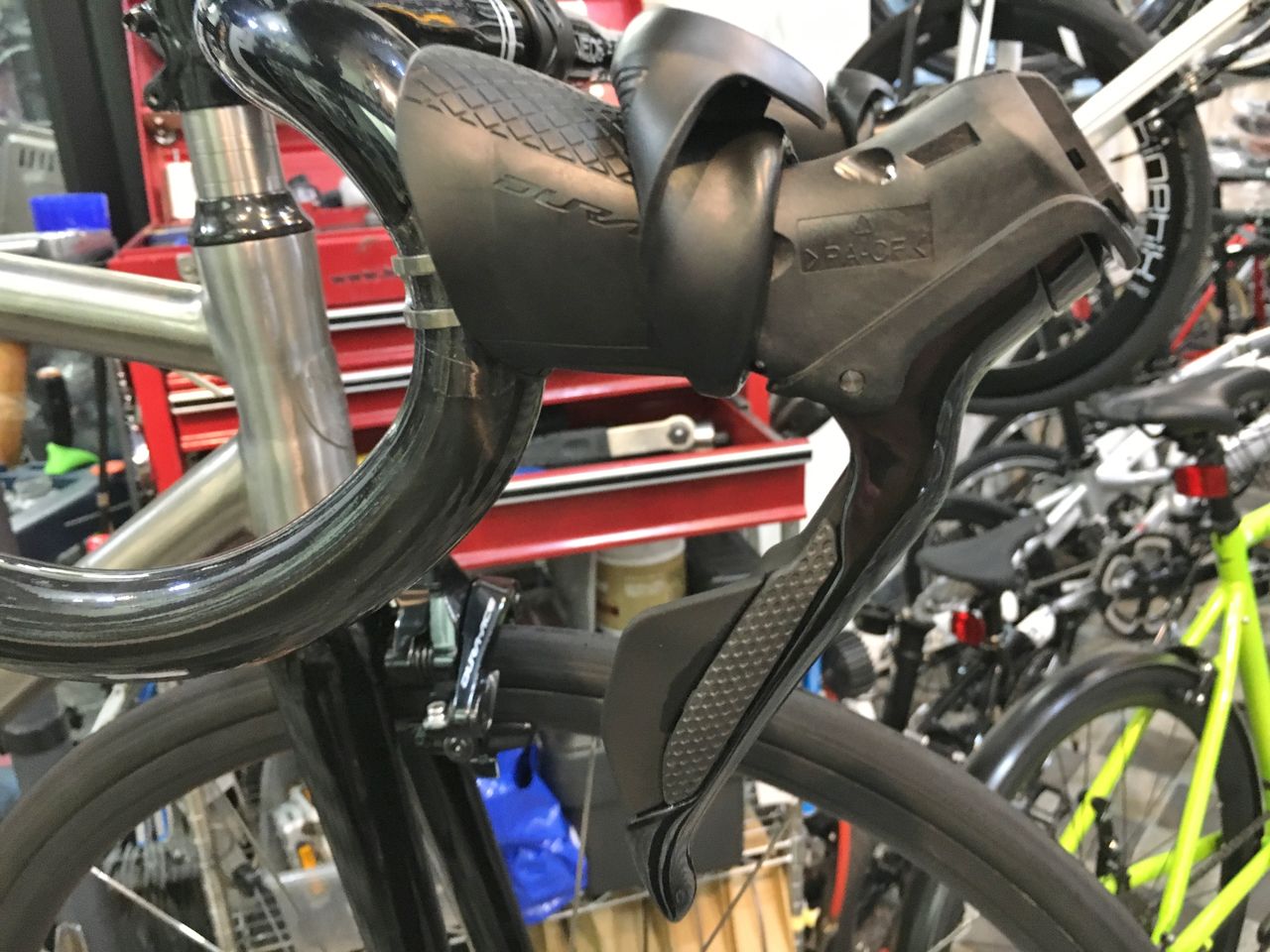

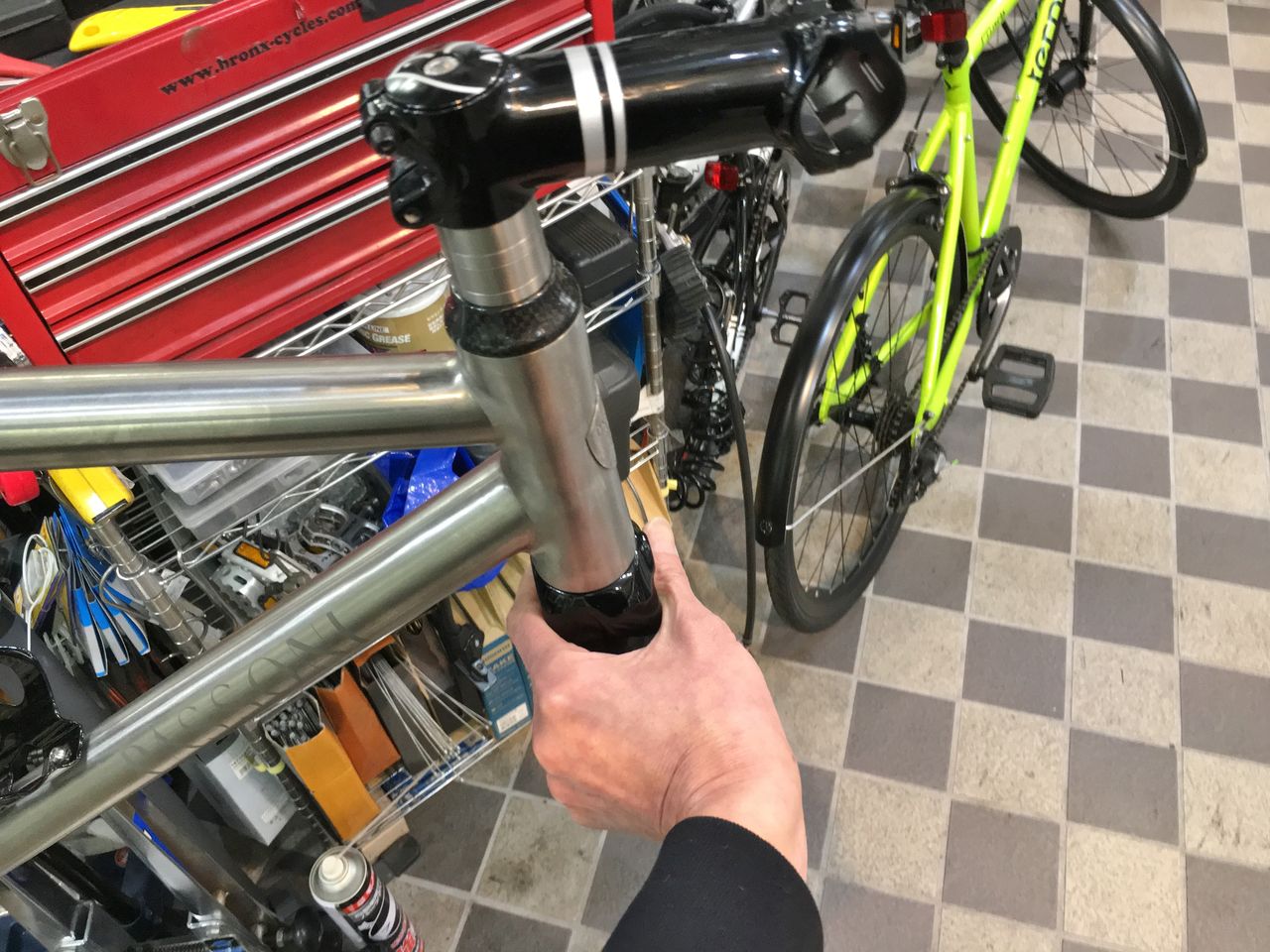

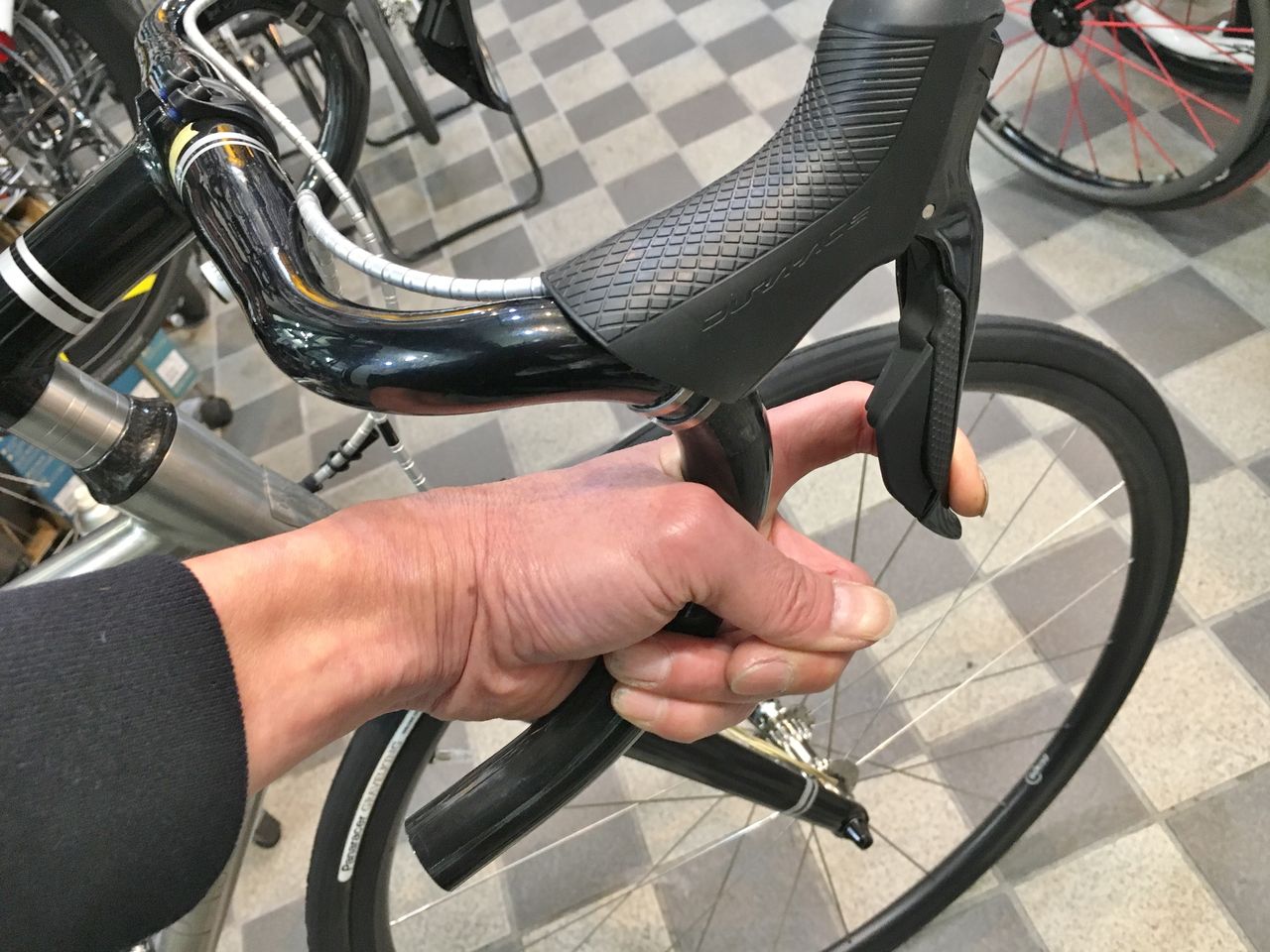

次にブレーキレバーを取り付けますが、ハンドルの角度を見るために一端バイクスタンドから下ろします。

IMG_2585
こんな感じでしょうか。


IMG_2588
最新バージョンは、ブラケットカバーが柔らかくなっていて作業性がいいですね。


IMG_2590

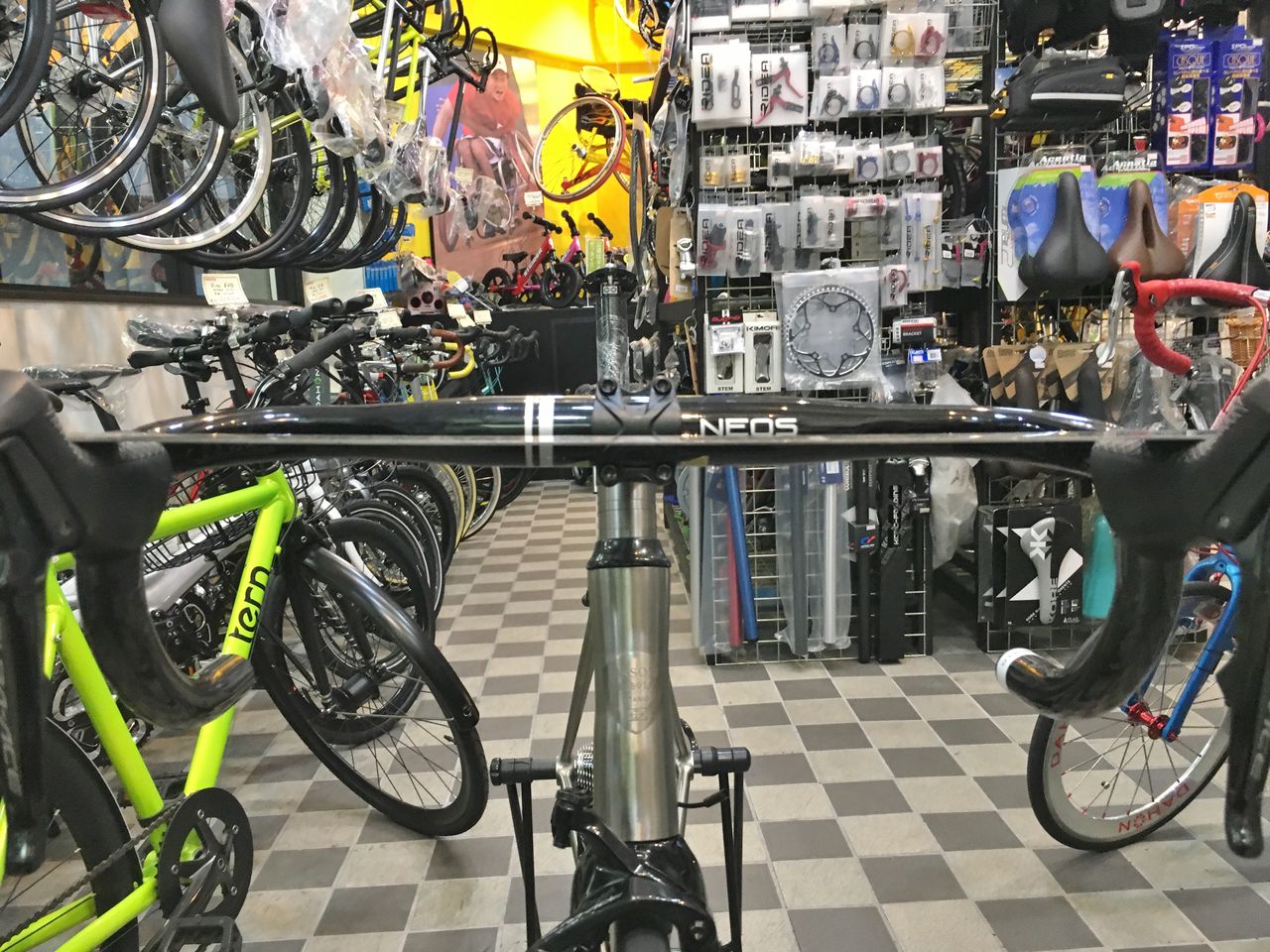

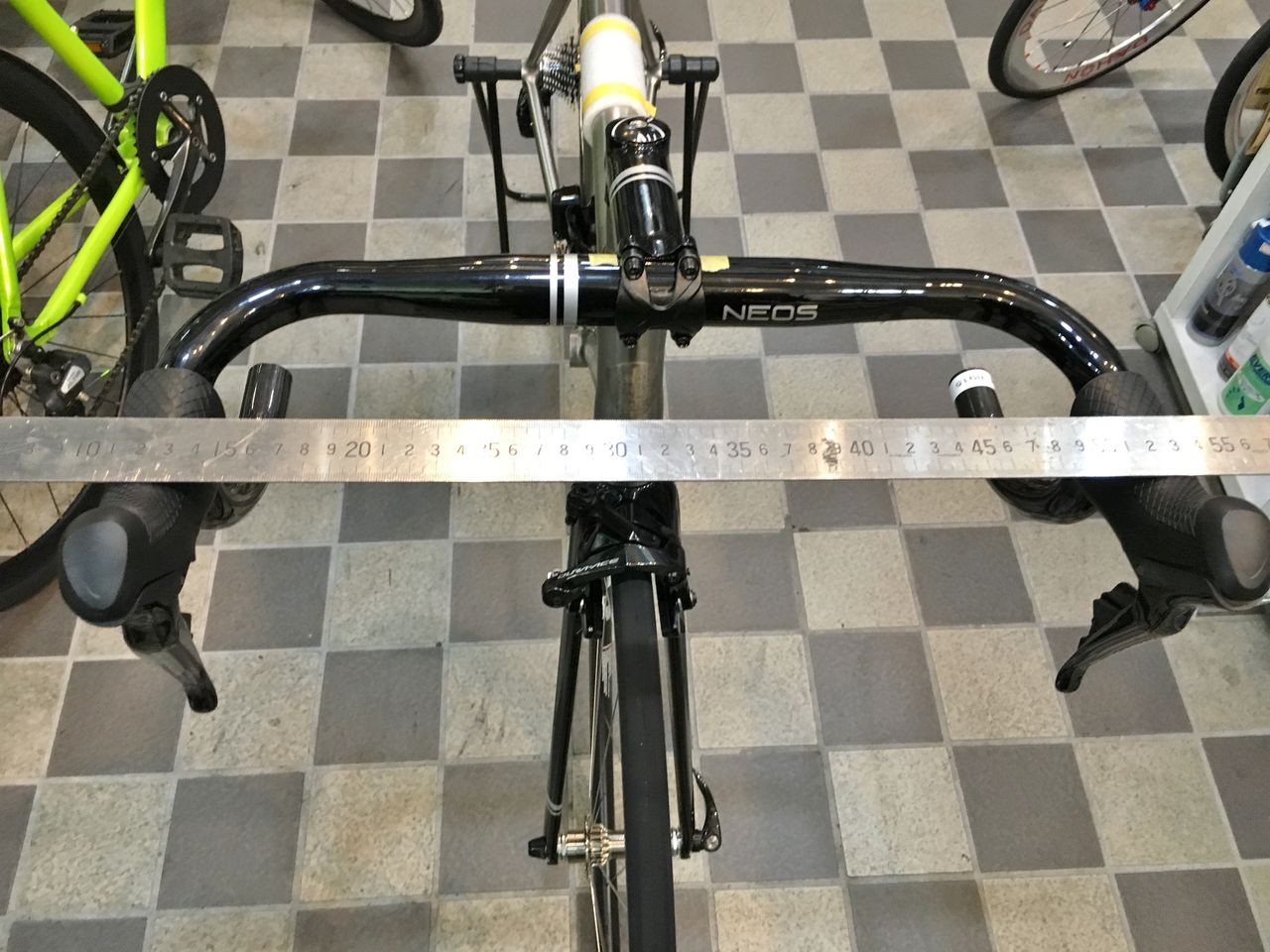

定規を当てて左右のバランスを見ます。


IMG_2589
ピッタリ来てますね。


IMG_2600

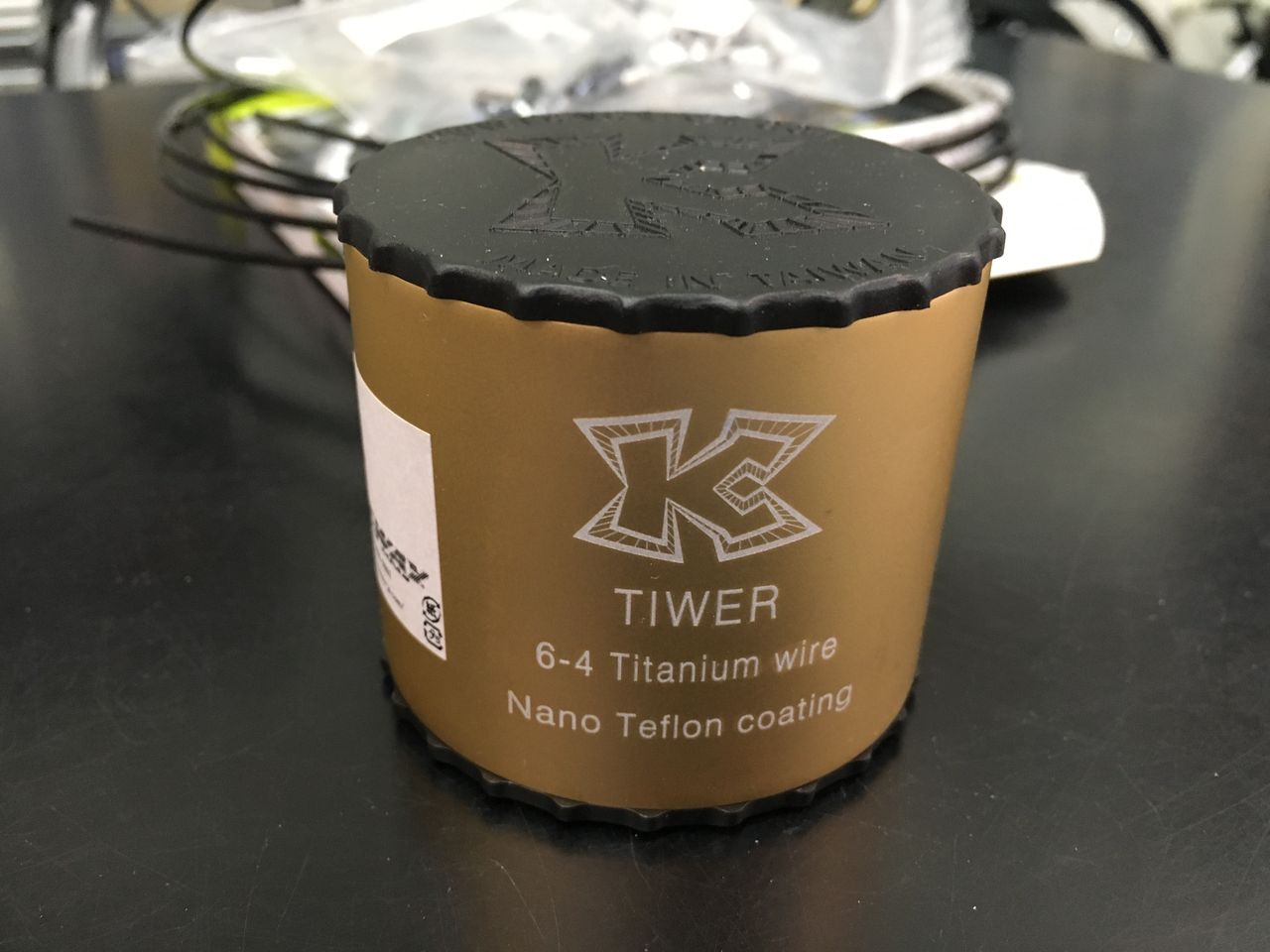

KCNC TITANIUM WIRES ブレーキ用2本入り 14.000円(税別)
インナーケーブルは、船長御用達のナノテフロンコーティングのチタンワイヤーです。


IMG_2599
アウターケーブルは、パッソーニフレームに付属してきた NOKON(ノコン)です。調べてみるとブレーキ前後セットで、12.000円ほどするんですね。今回使用しませんが、勿論インナーケーブルも付属。

IMG_2601

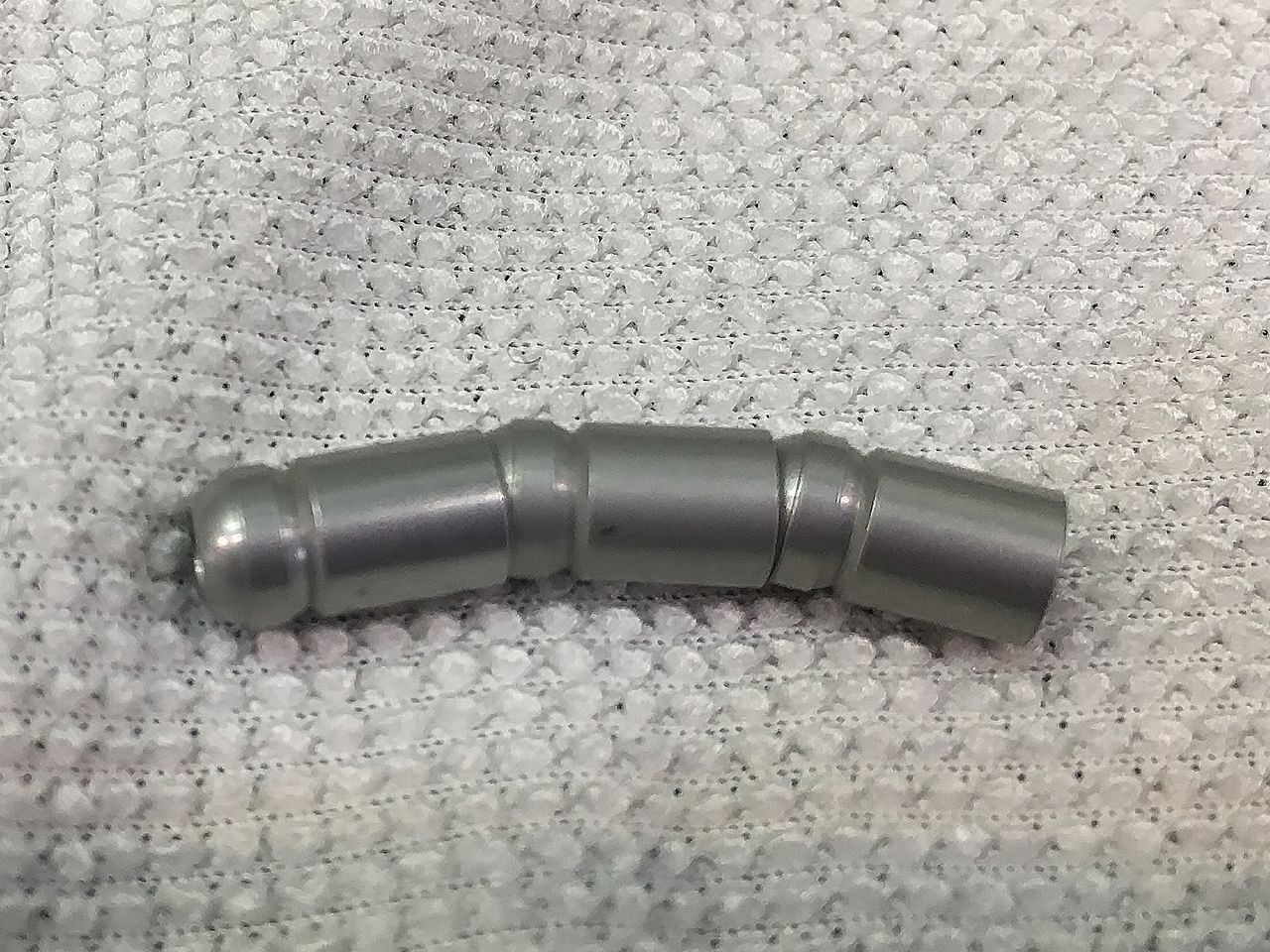

小さなボールチップ(勝手に命名)を一つ一つテフロンチューブに通して行きアウターケーブルを形成するようです。


IMG_2603
ボールジョイントになっておりアールが付けられる構造になっていながらこれ以上は曲がらない構造。


IMG_2603 - コピー
ここの段差に秘密があるようです。なので極端に曲げてもアウターが折れない。


IMG_2626
長さの違うチップが2種類存在し、この短い方は曲がりのきついハンドル付近に、


IMG_2625
長い方がフレーム側に使うという解釈でいいのかな。


IMG_2605

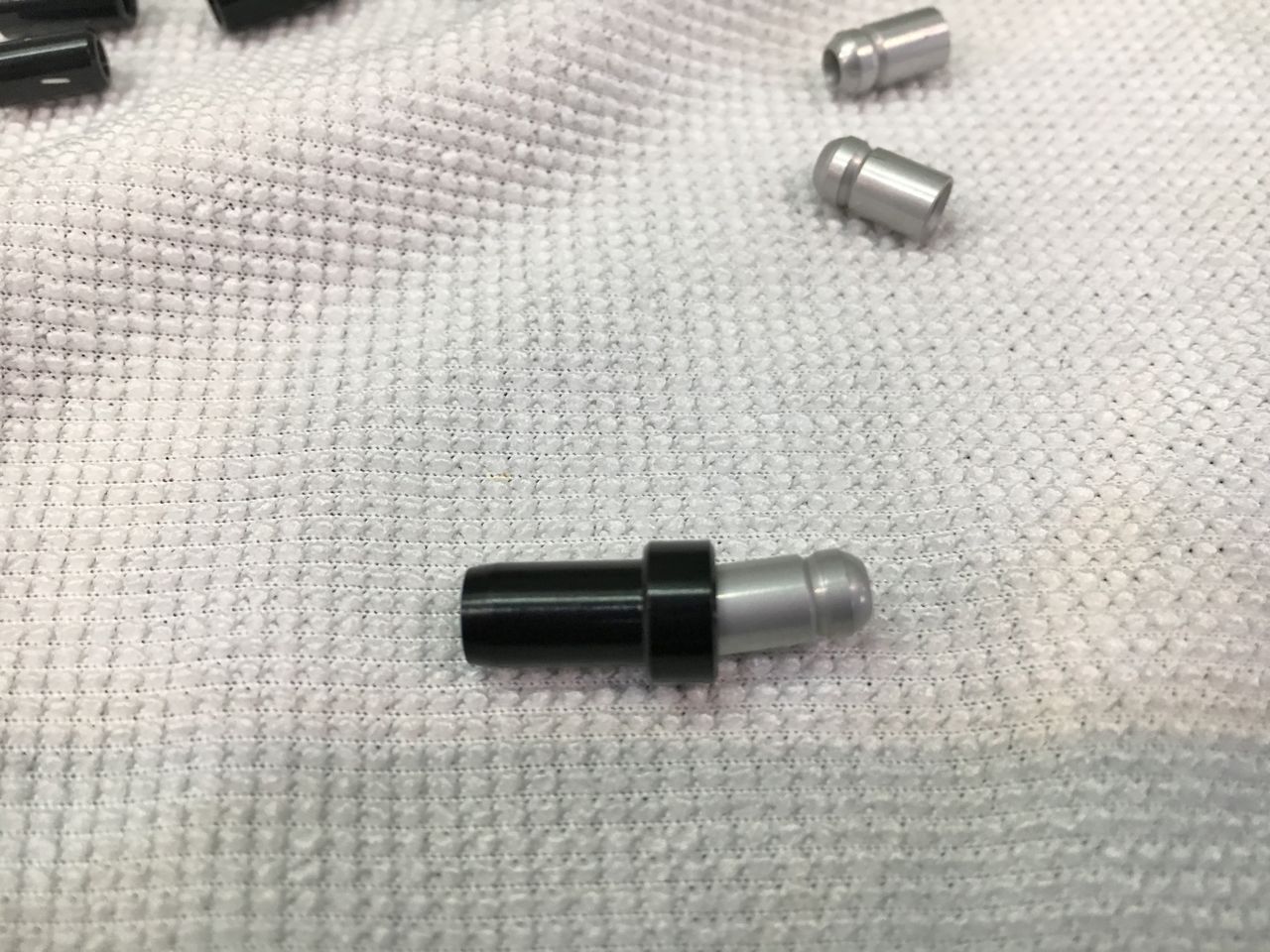

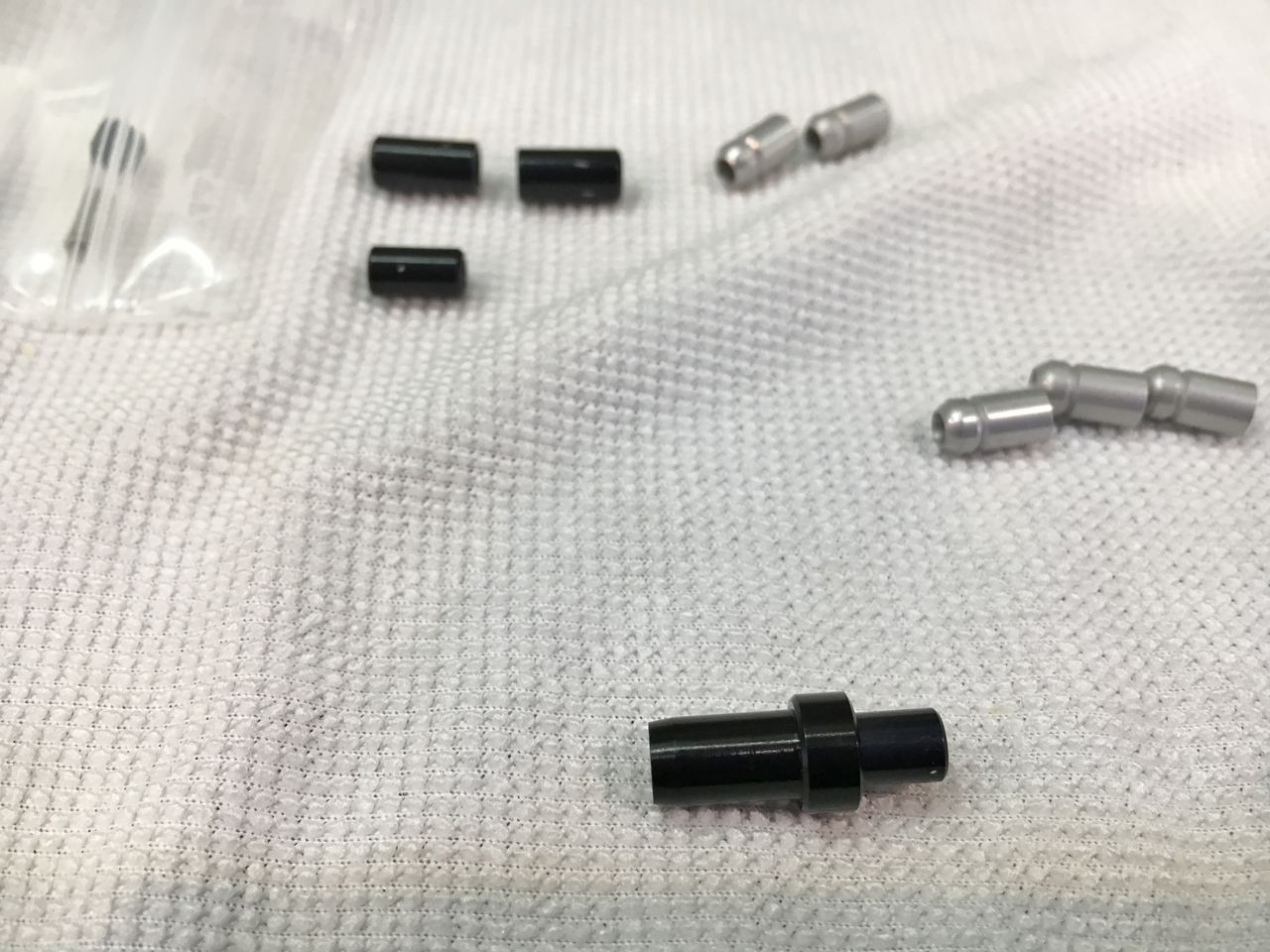

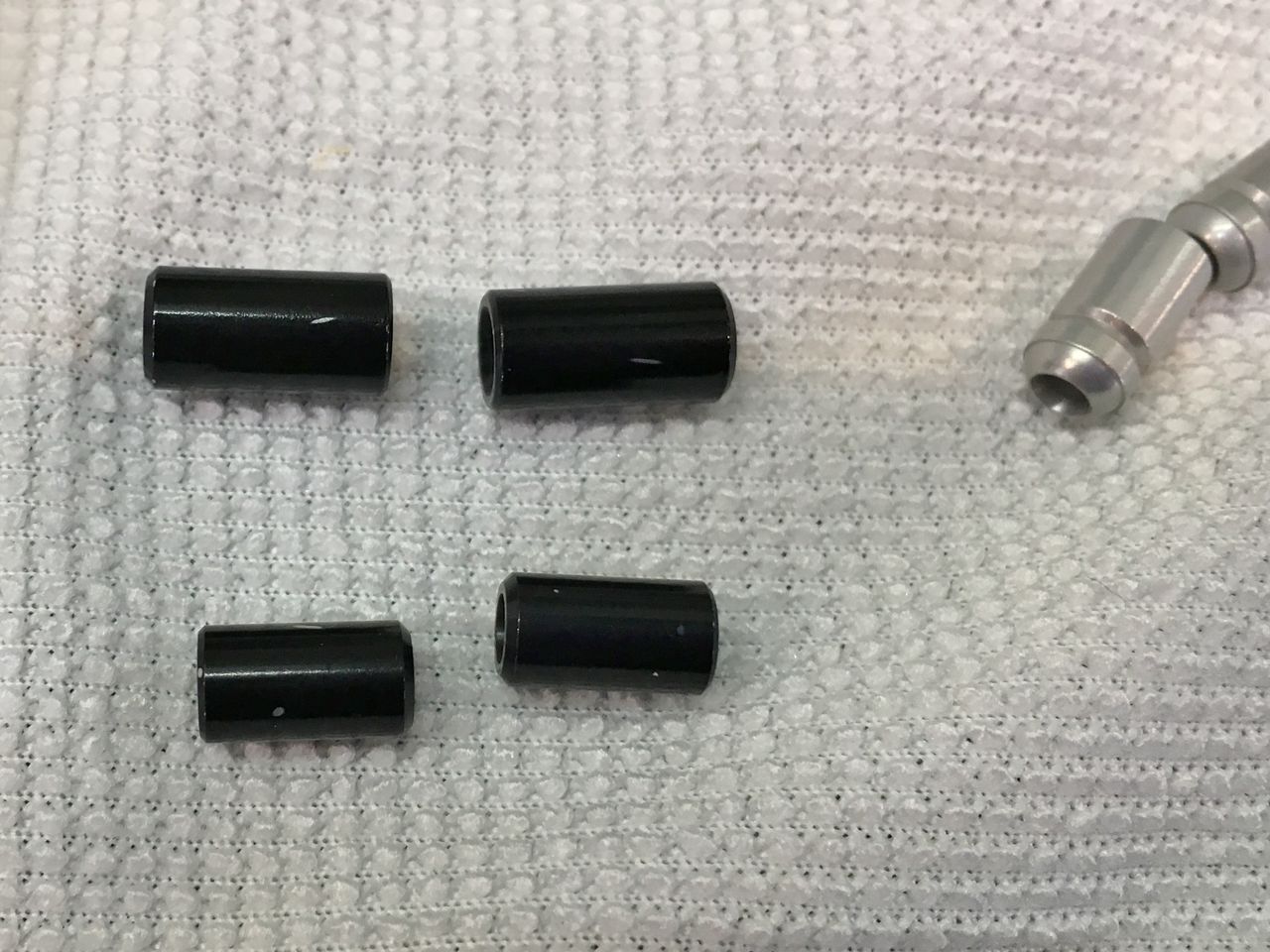

その他に上の太めの黒いカラー(カラー太と命名)が10個と下のカラー細が2個付属。


IMG_2606
トップチューブに付くアルミ製のアウター受けを外してみます。



IMG_2607
こんなところの工作も抜け目がないですねパッソーニ。


IMG_2608
カーラー太とカラー細は、どこに使うのか?


IMG_2609

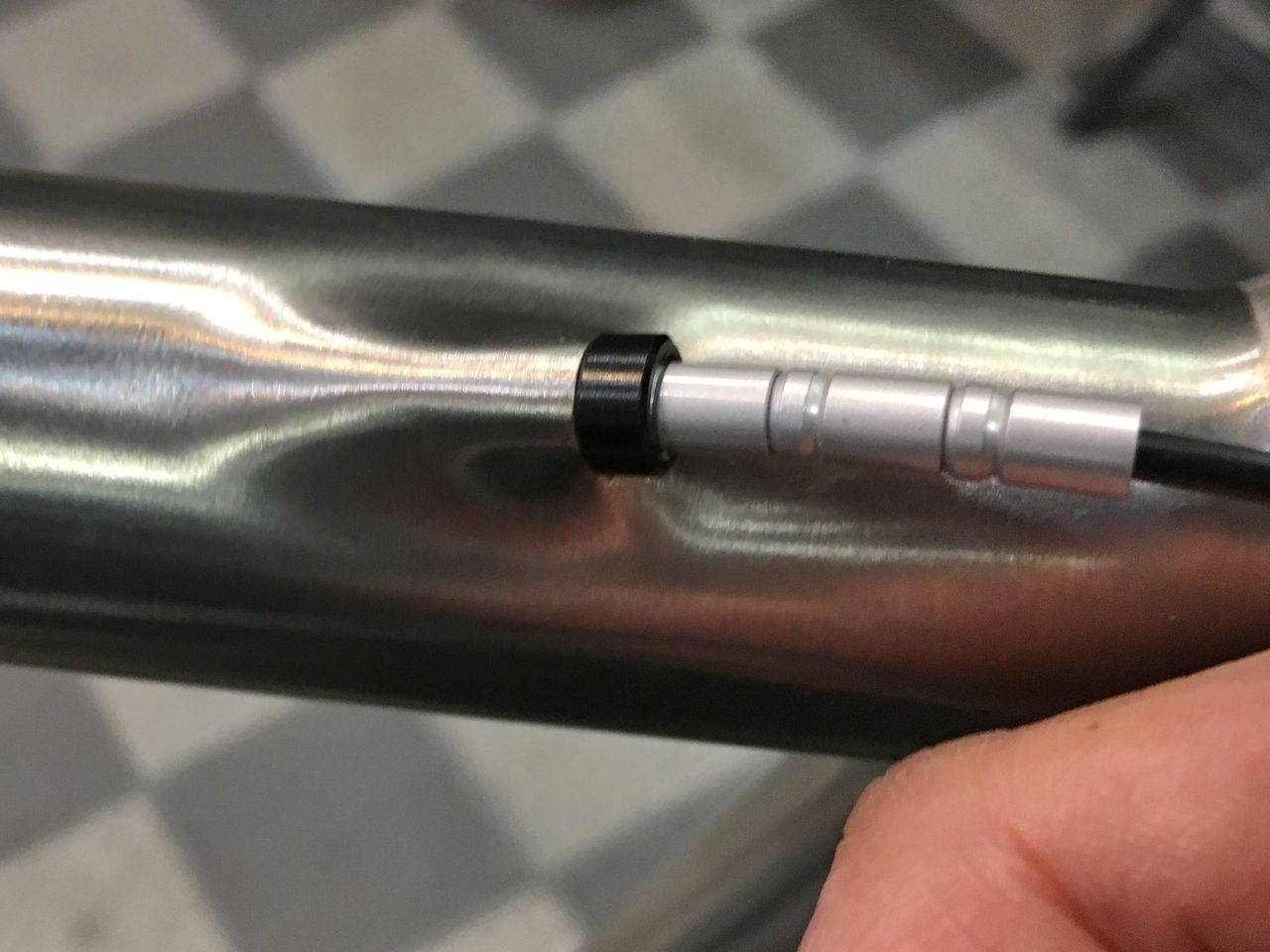

カラー細は、フレームのアウターカップと一致します。


IMG_2610
ブレーキキャリパーにも。


IMG_2611
ですがボールチップは、入りそうで入りません。


IMG_2612
勿論普通のアウターカップも入りません。


IMG_2613

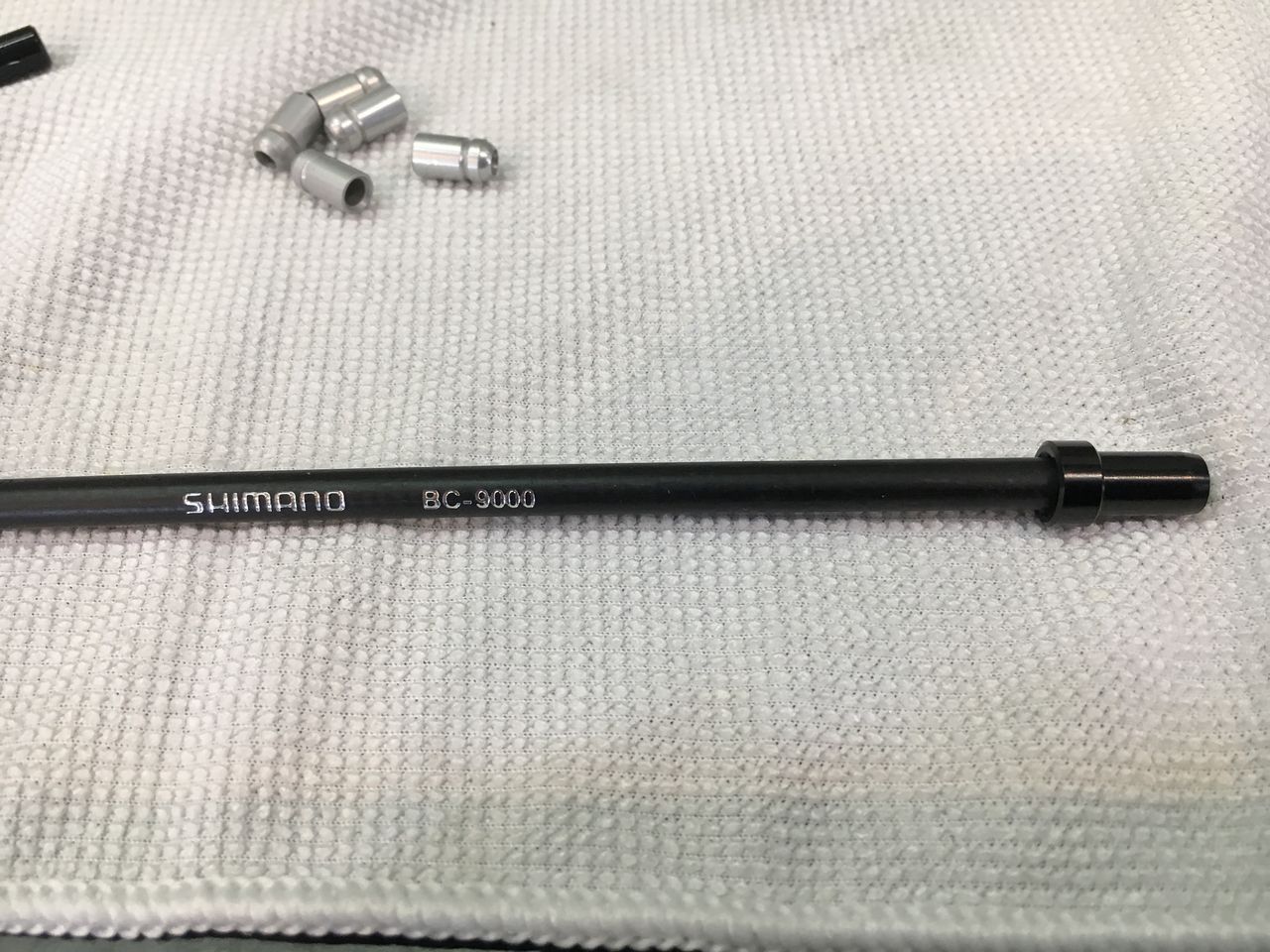

シマノのアウターがそのまま入りました。


IMG_2615
IMG_2616
IMG_2617

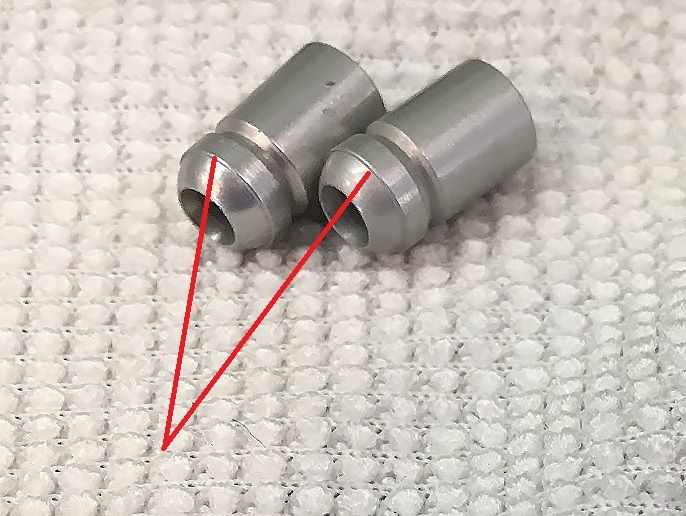

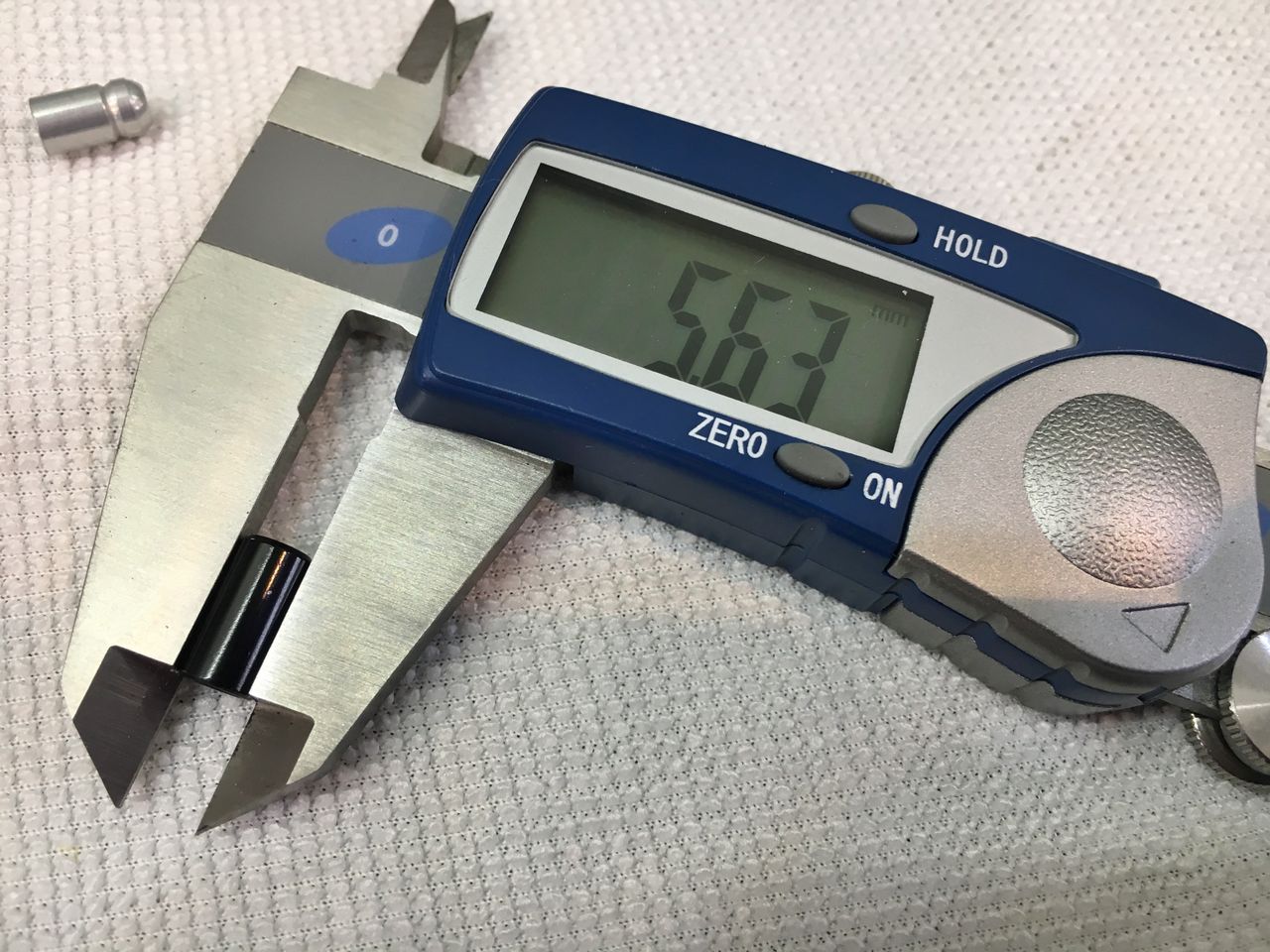

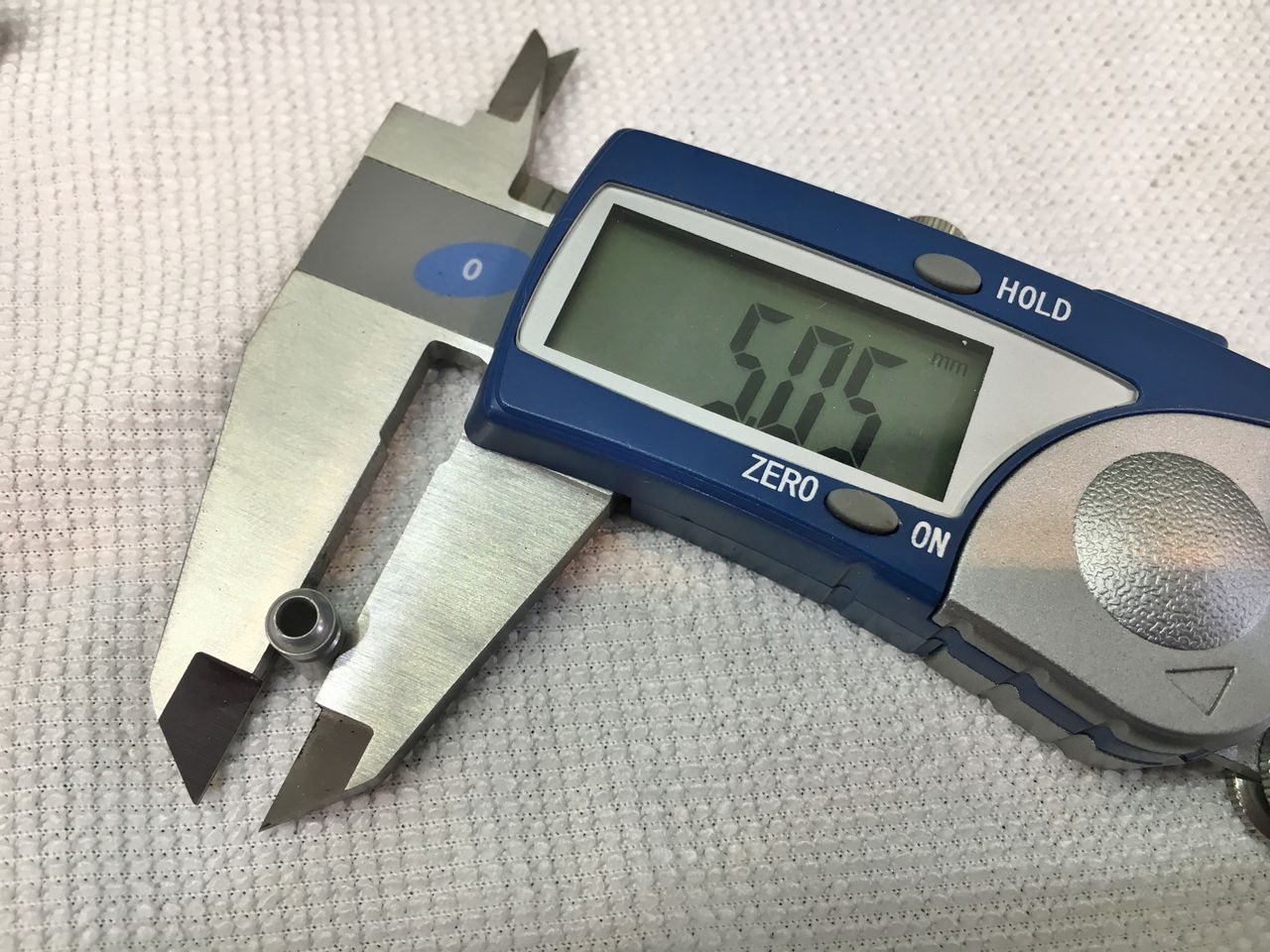

各パーツの寸法を測ってみました。そうするとカラー太は、よくフレームに溶接してあるアウター受けにだけ使うようです。(向きがありますので要注意)


IMG_2618
STI レバー側には、ボールチップ直接が正解みたい。


IMG_2611
2個しかないカラー細は、ブレーキキャリパーに付かうとします。そうなるとアウター受けには何とかボールチップを入れなければなりません。

IMG_2621

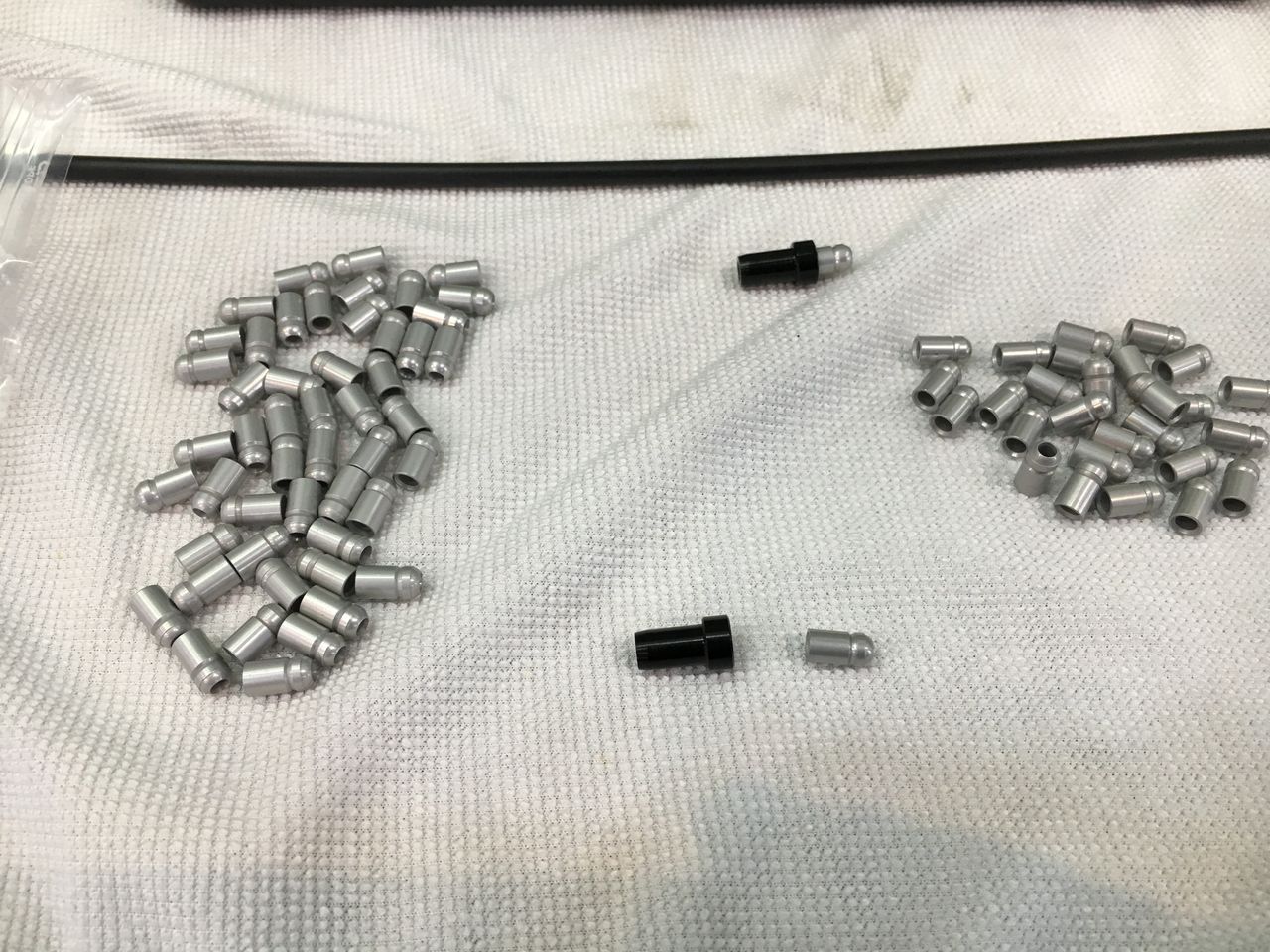

こうなったら総当たり戦です。6個目で入る奴と遭遇しました。



IMG_2622
過半数のボールチップが右側陣地へと移動しましたがまだ2個目は現れません。



IMG_2623
最後の1個が一致。これ余り好きくない作業です。


IMG_2596

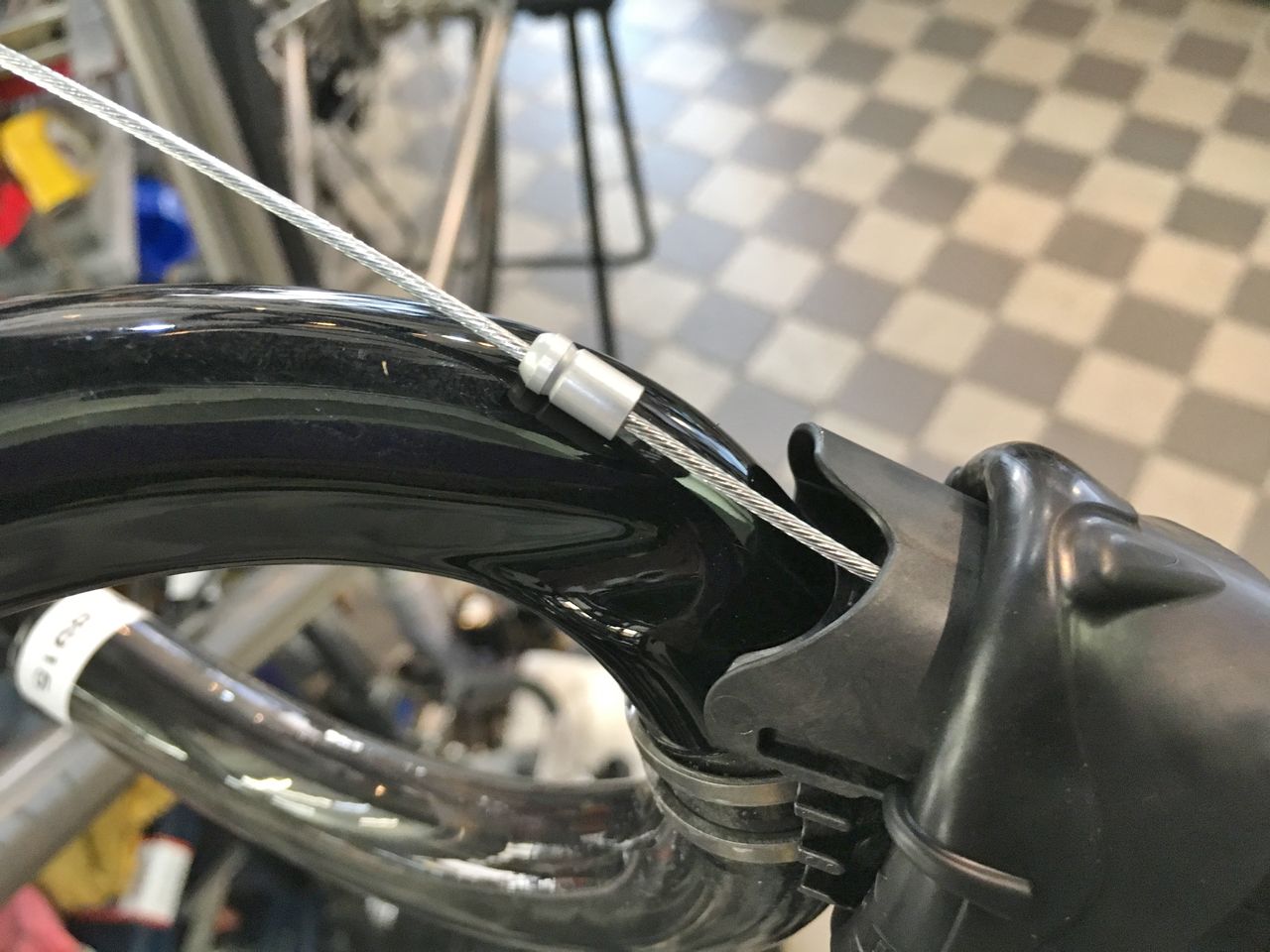

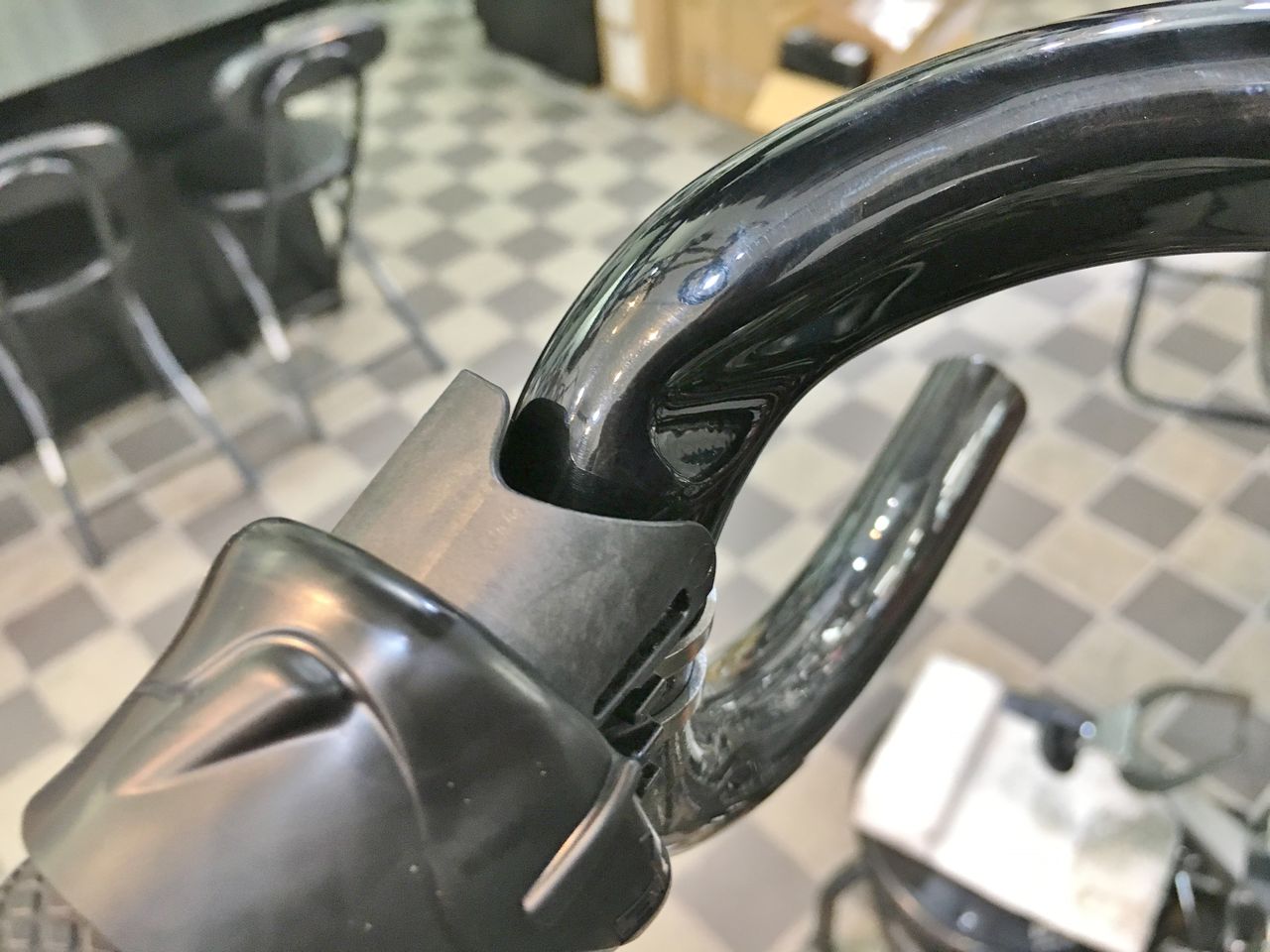

ハンドルバーに凹みがありますね。


IMG_2598
これケーブルの逃げのようです。


IMG_2628

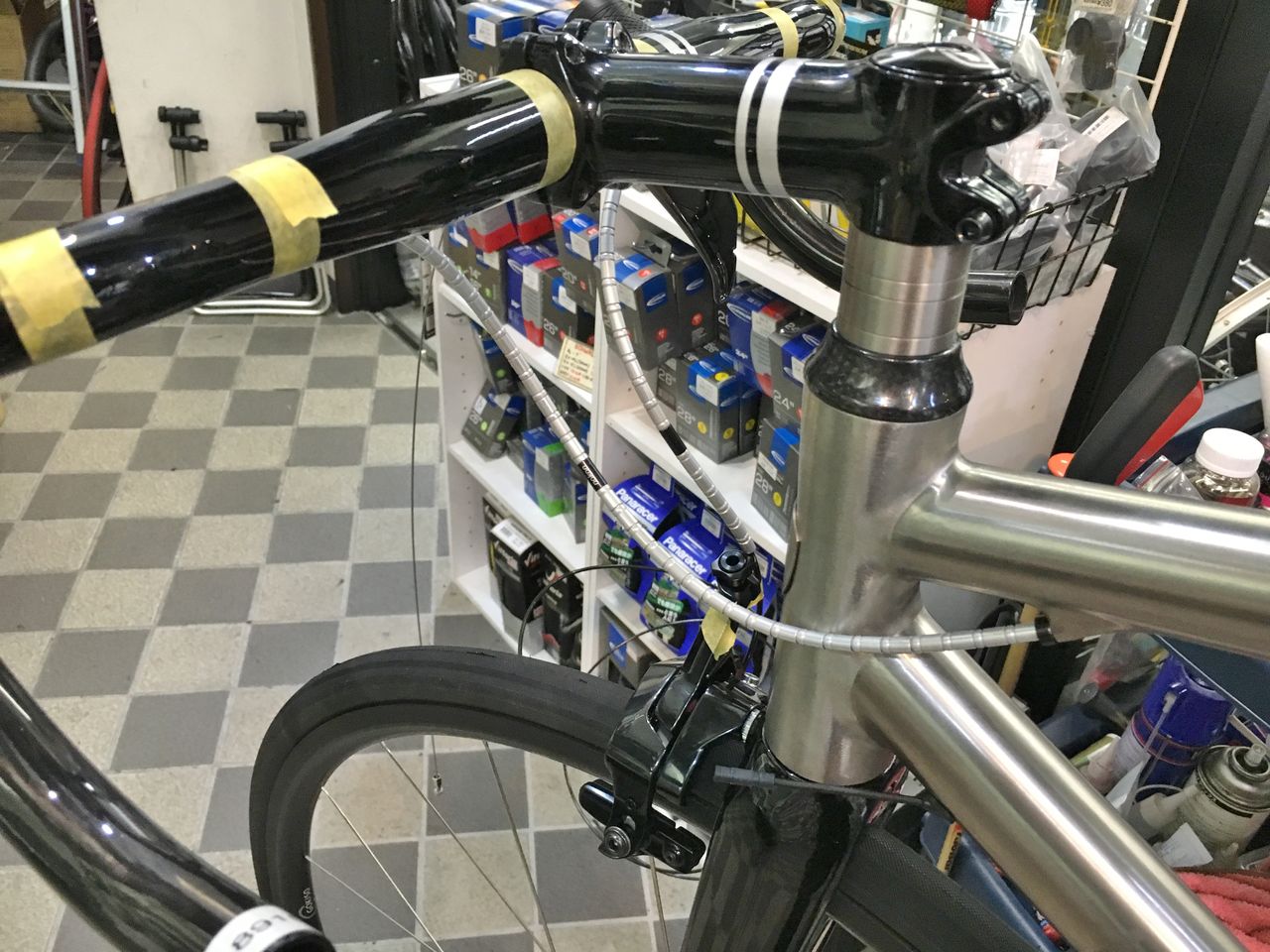

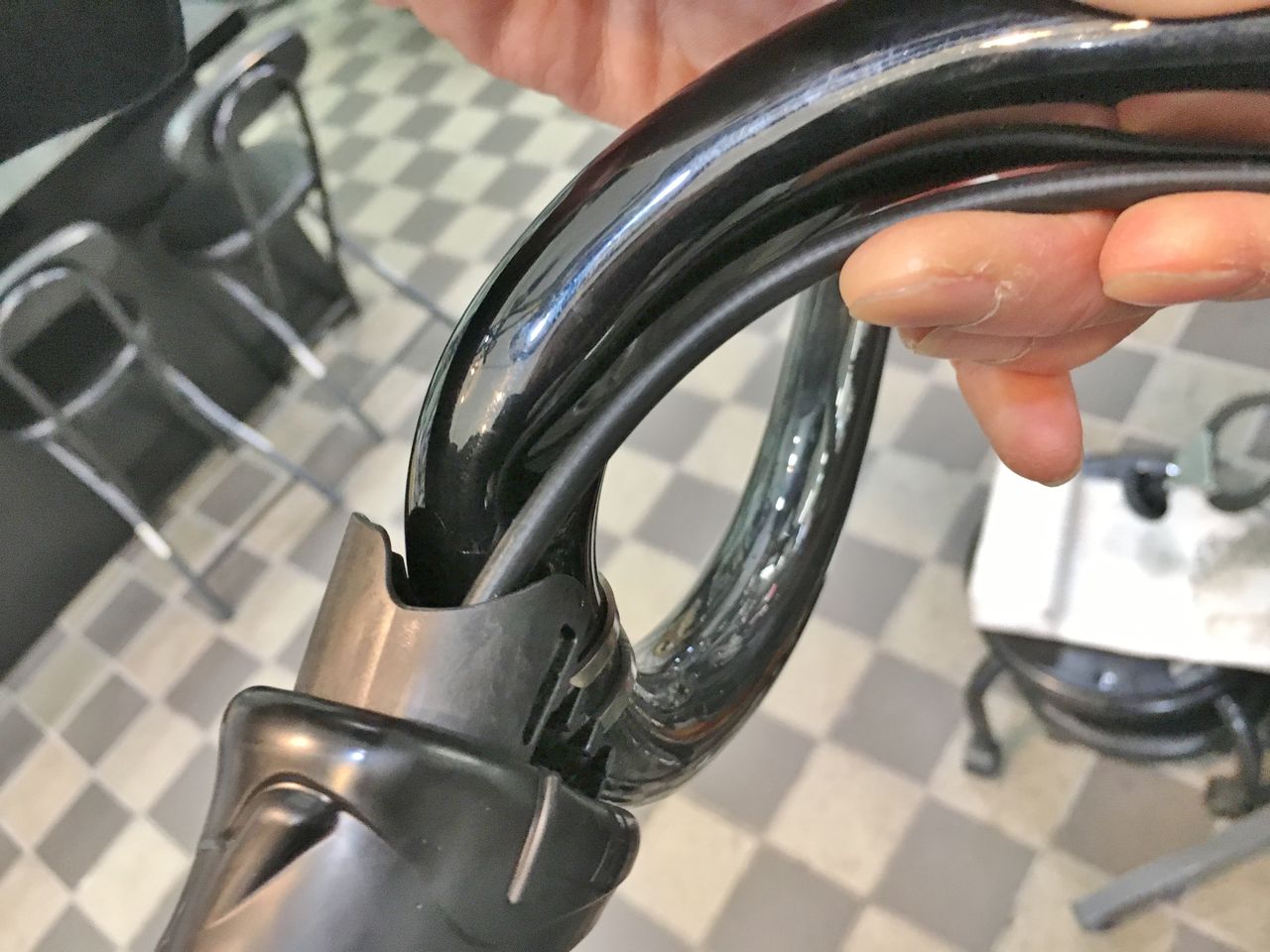

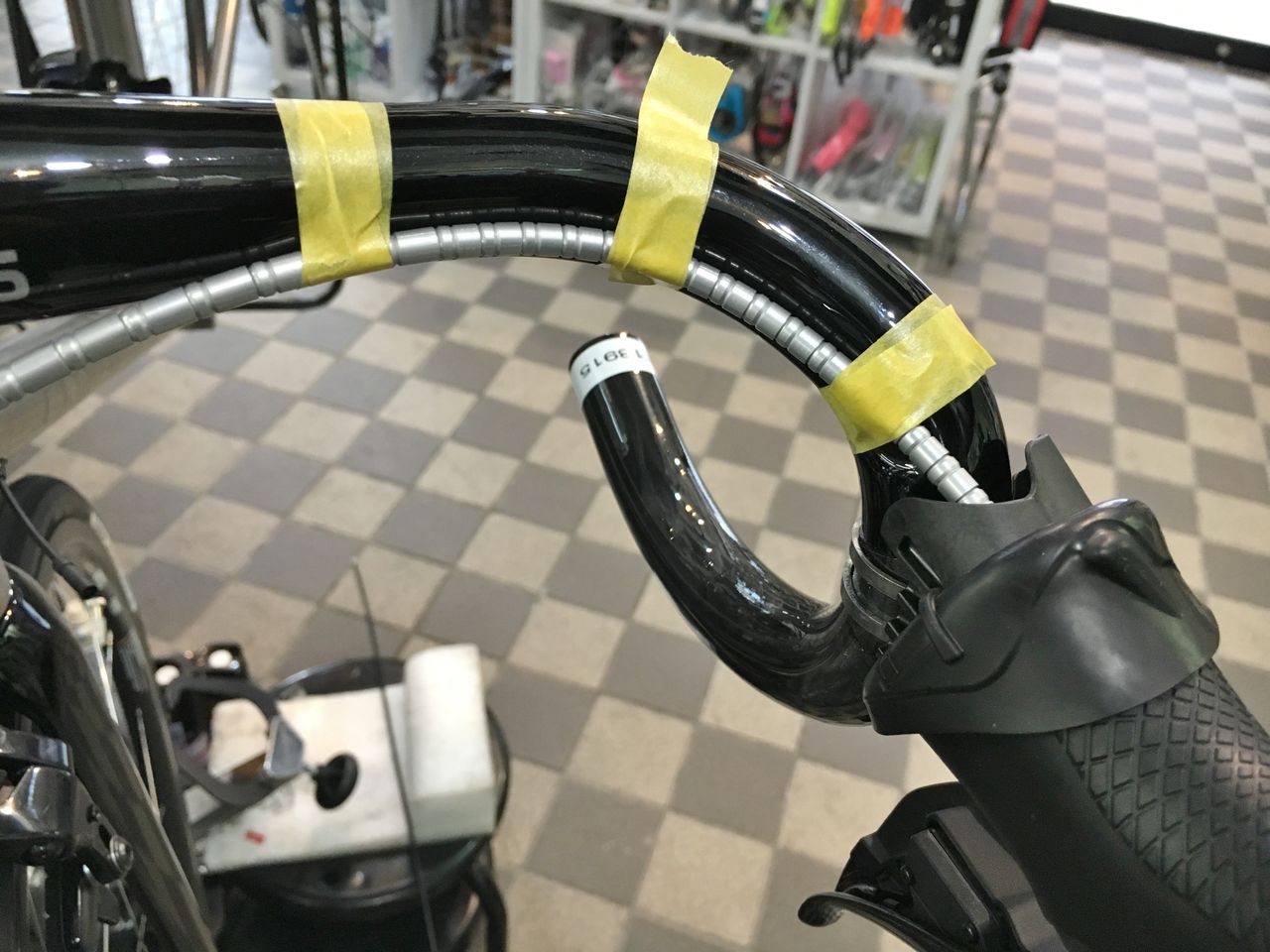

ハンドルバーに添わせてみましょう。



IMG_2629
こんな感じ。黒いピースが同じ位置に来るようにしました。



IMG_2627

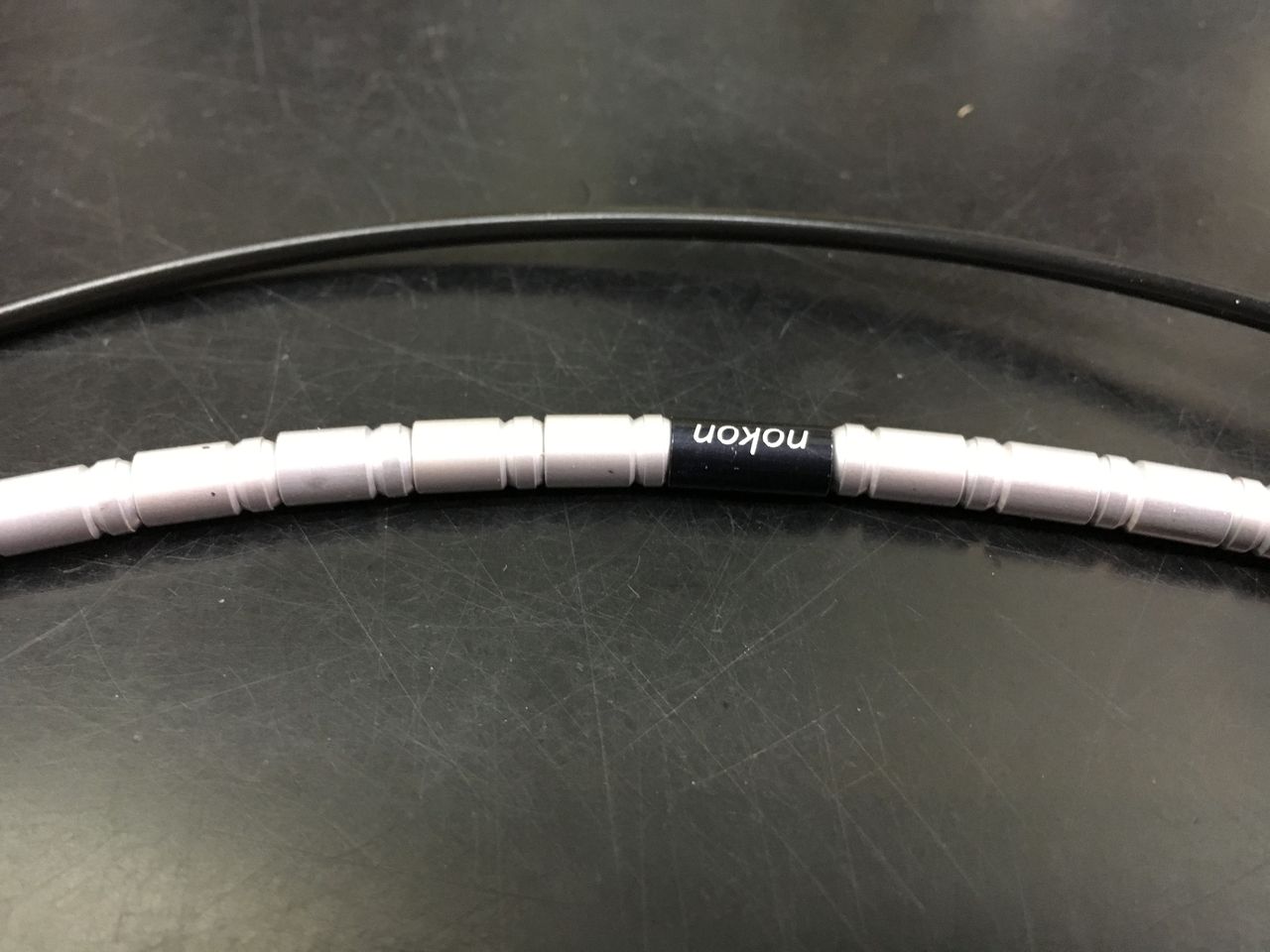

黒いピースには、nokon のロゴが入りボールピースの向きを変える物のようです。



IMG_2630

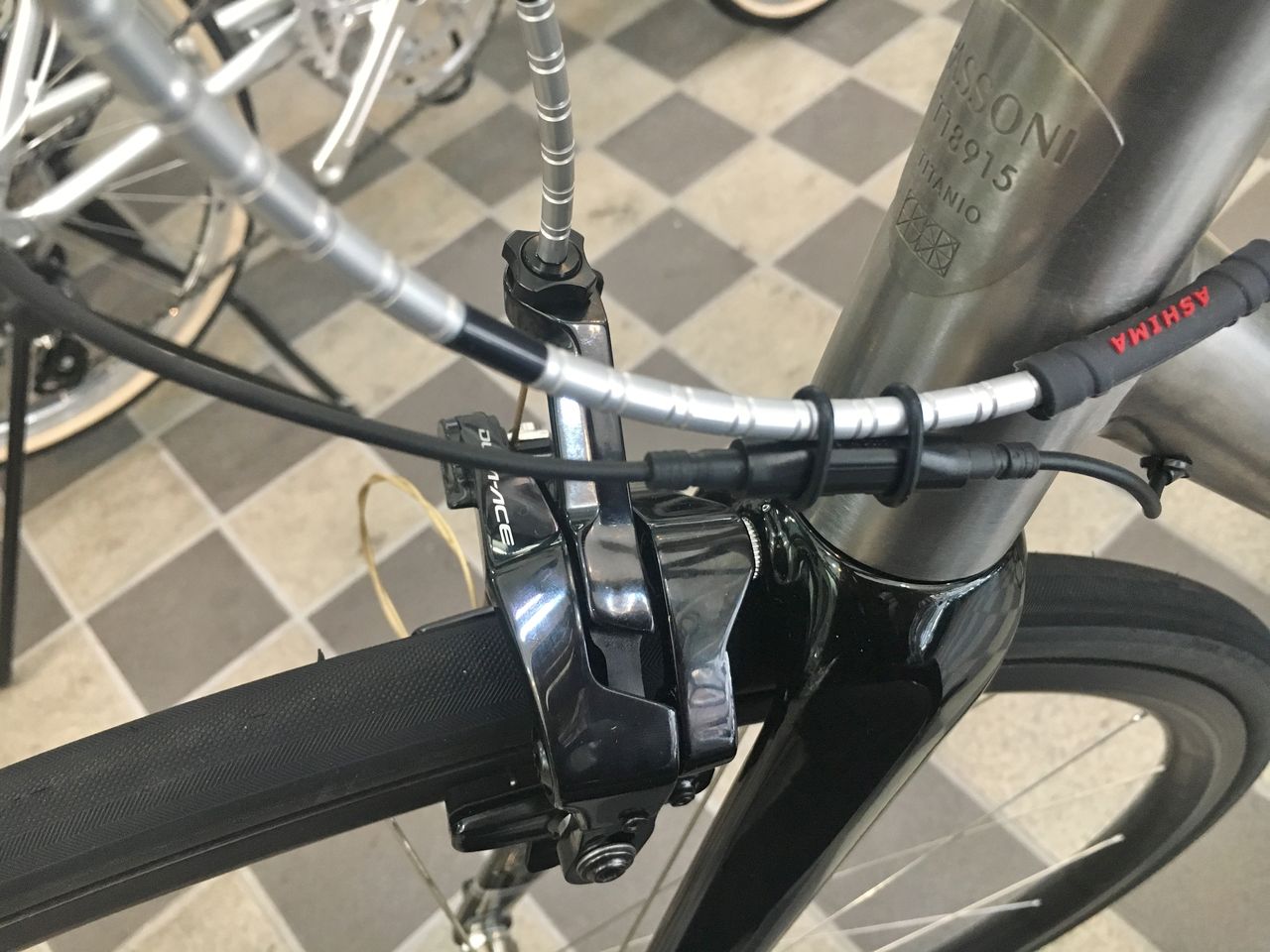

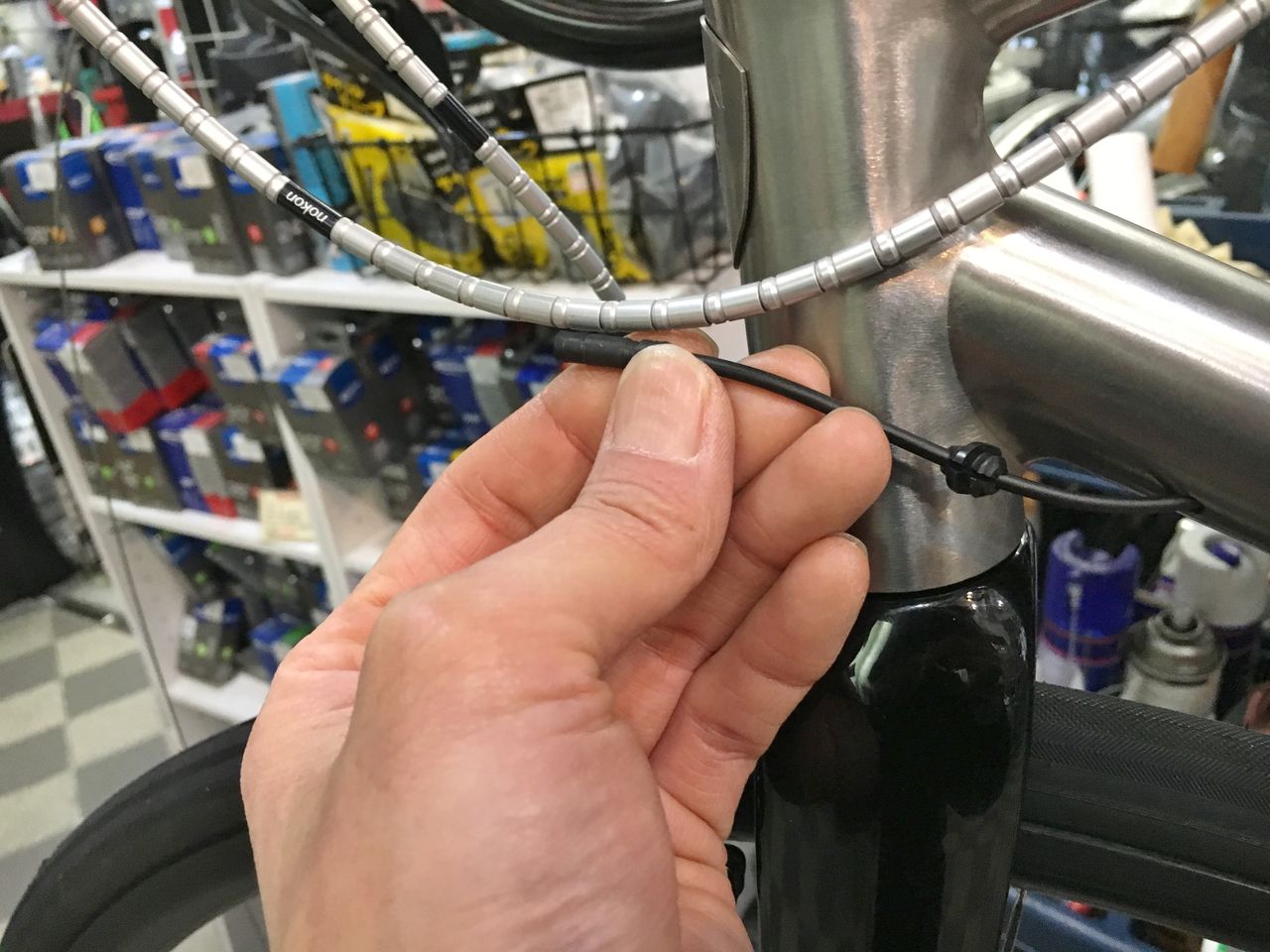

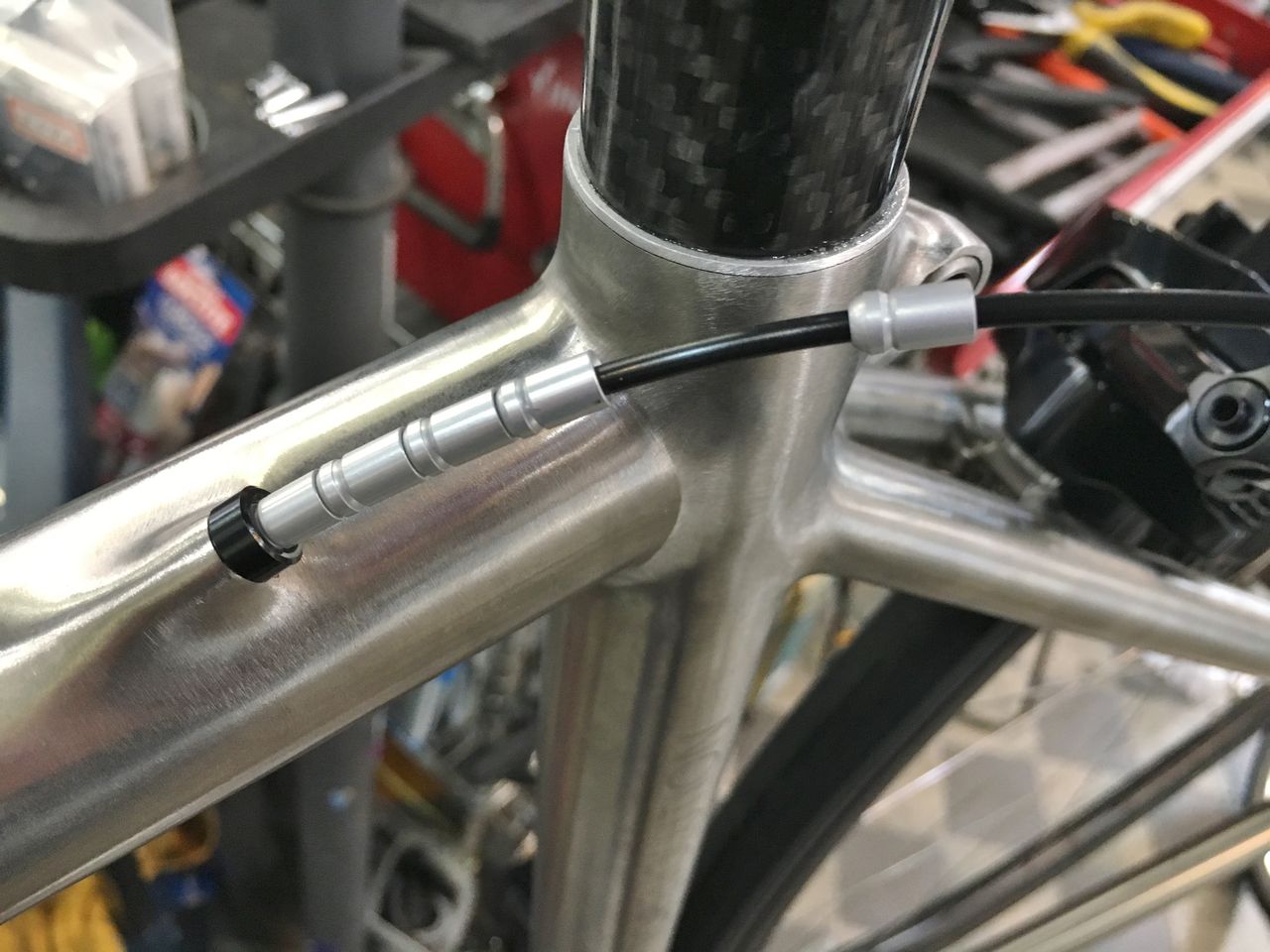

リヤ側はトップチューブへ、

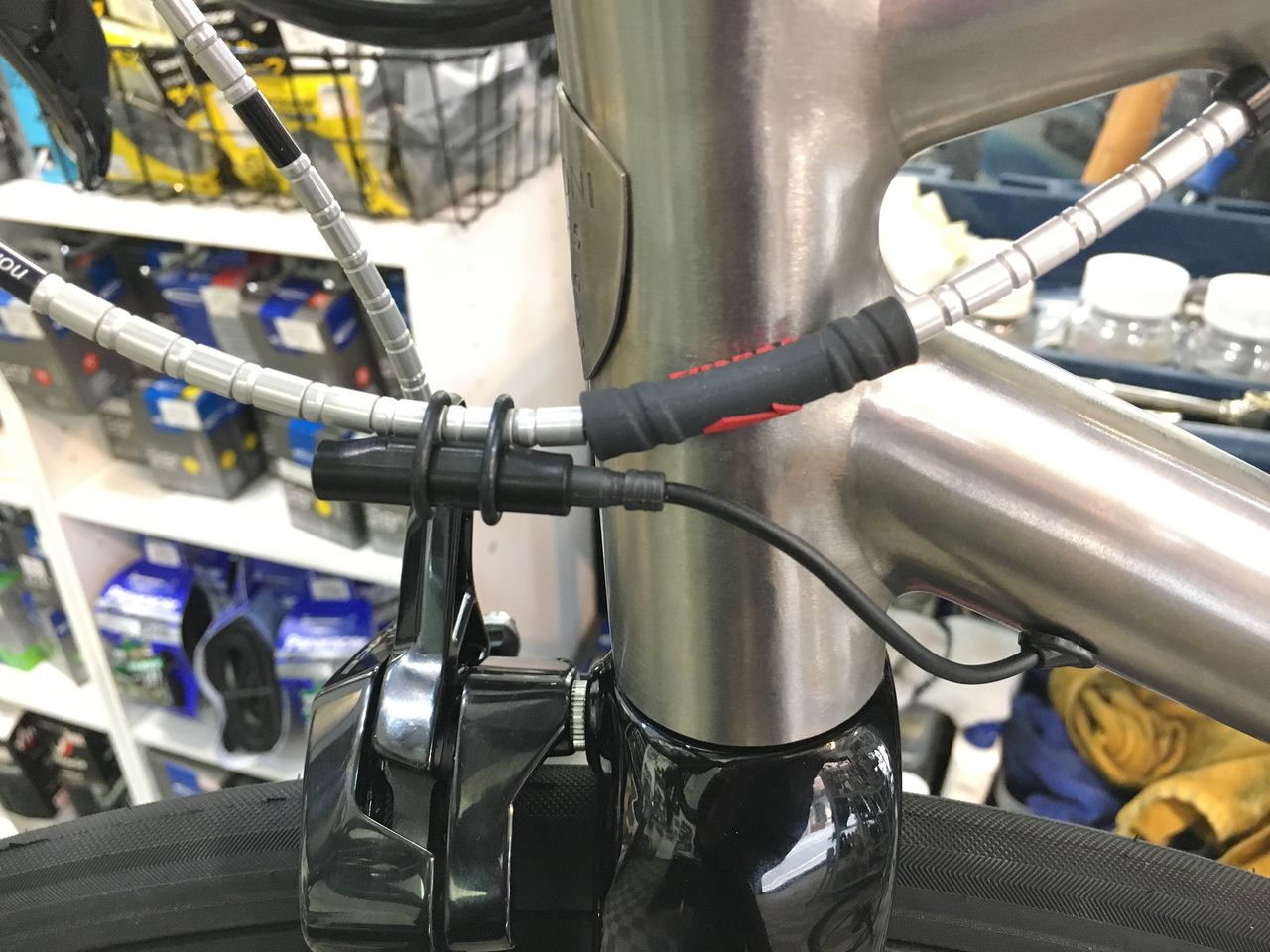

IMG_2631
ここでエレクトリックワイヤーと出会うわけです。



IMG_2644

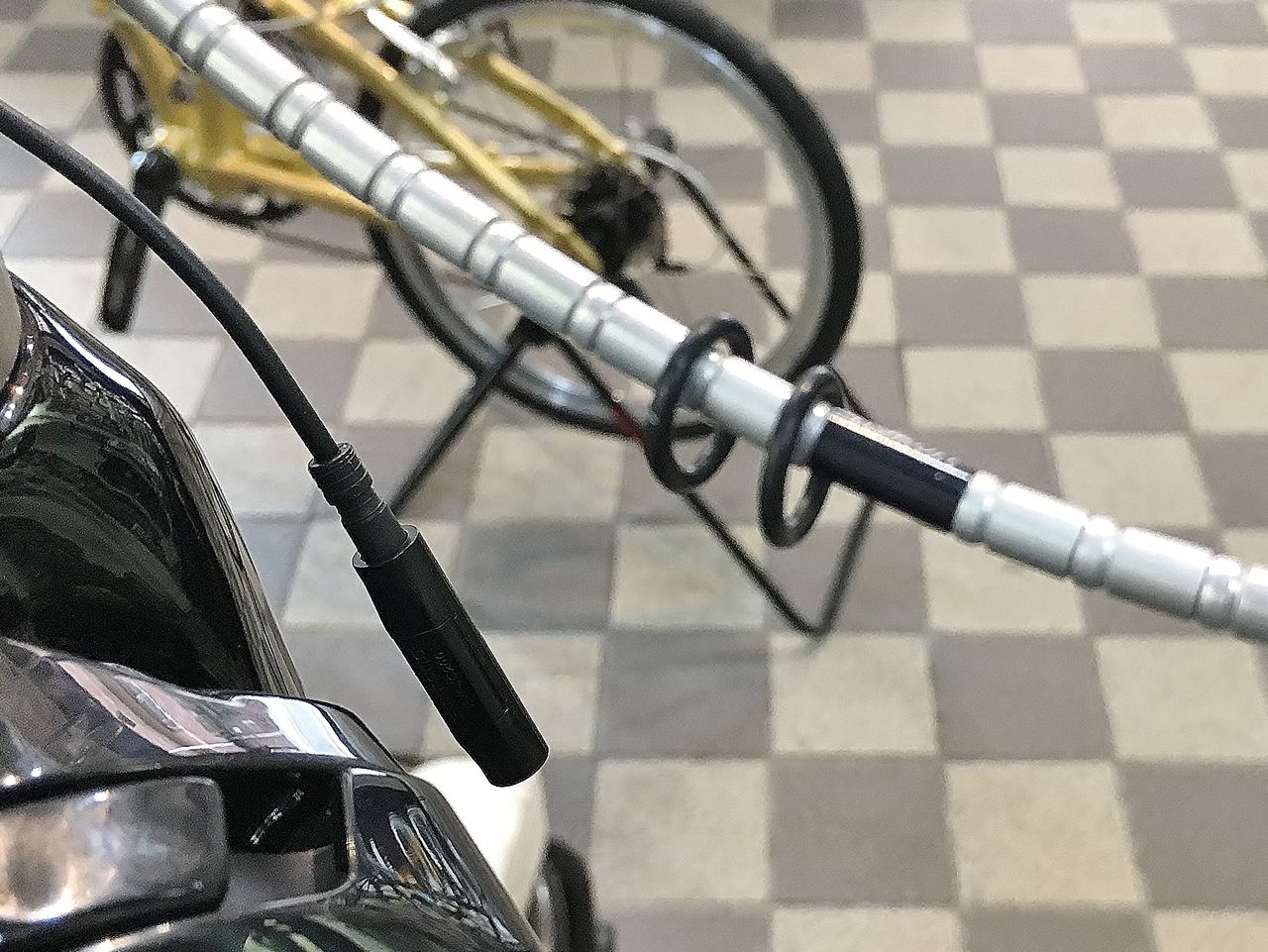

予めOリングを2本入れておきました。Oリングは、耐油性でなければ普通のホームセンターの水道用品売り場で1mm 刻みの大きさが揃いますよ。


IMG_2648
Oリングの用途は、EW-JC200 ジャンクションA 2ポートの取付です。


IMG_2642
続いてリヤキャリパー側。


IMG_2645

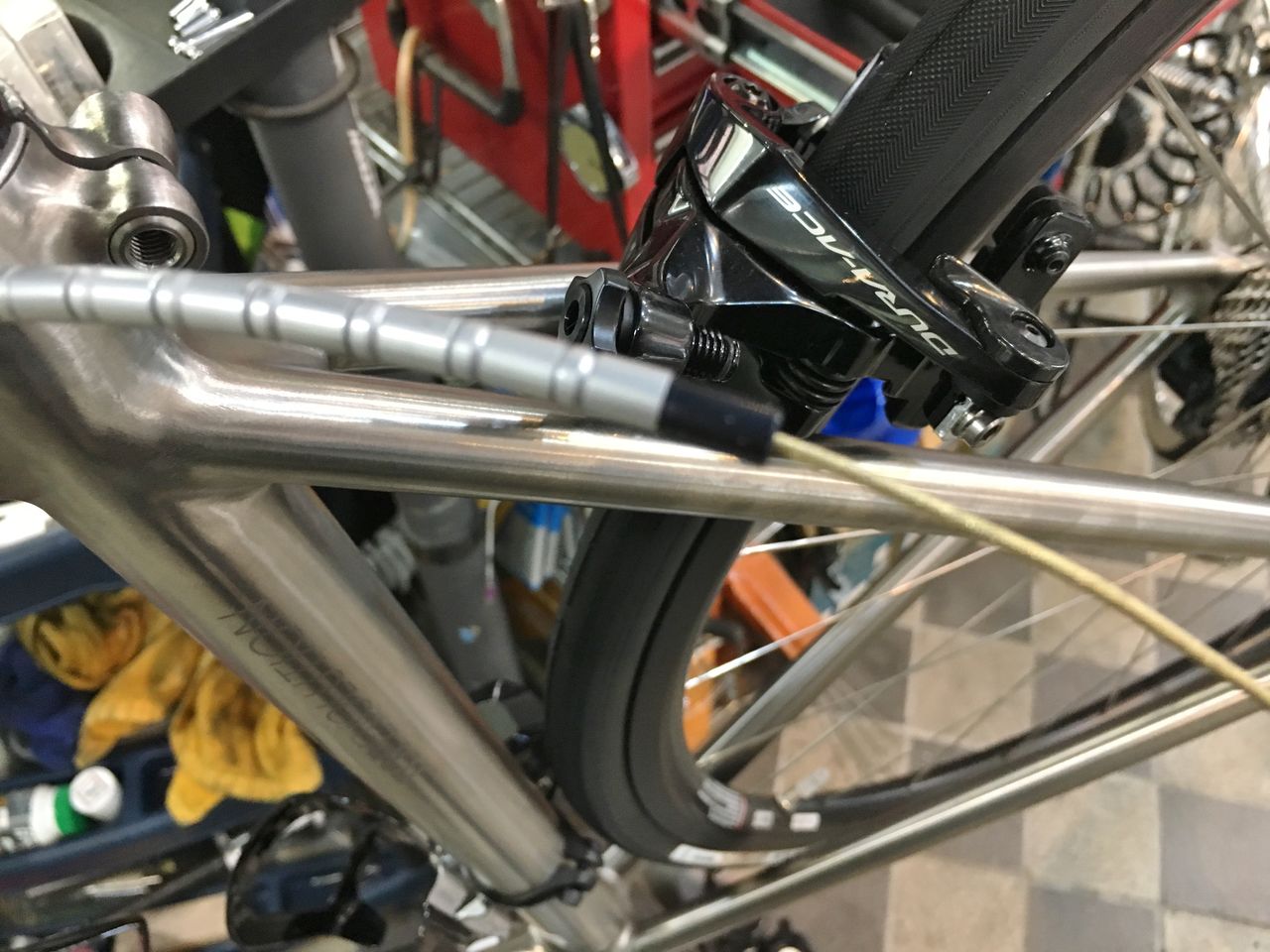

カラー細から飛び出る手前でテフロンチューブをカット。


IMG_2647

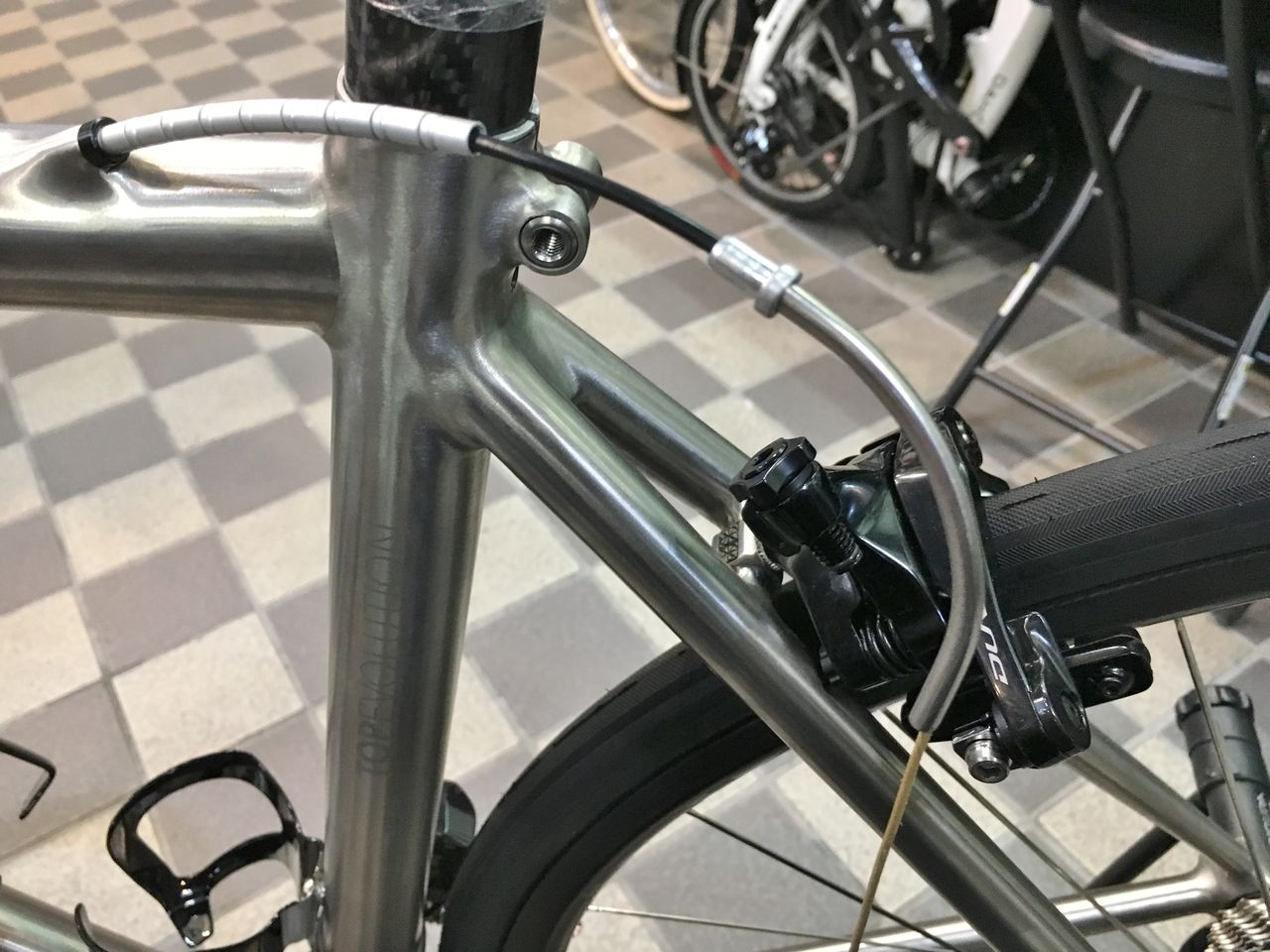

これで決まりか?


IMG_2649
フロントは、スイッチのようにカッチリしたタッチです。


IMG_2652
あら!リヤは、ふにゃふにゃであります。


IMG_2653
握ったレバーを放すとトップチュー内でチンチンと音がします。テフロンが弛んでいる証拠です。


IMG_2659
IMG_2660
引いてみるとこの分が中でたわんでいるようです。テフロンチューブの中央付近をカットしてやれば解消しそうですが、新たなインナーケーブルに変える時が面倒になります。


IMG_2663
半分ぐらいボールチップを一端抜き取り(これがビーズみたいにスルスル入る訳でもなく結構力がいる)適当なブレーキバナナを通します。


IMG_2664

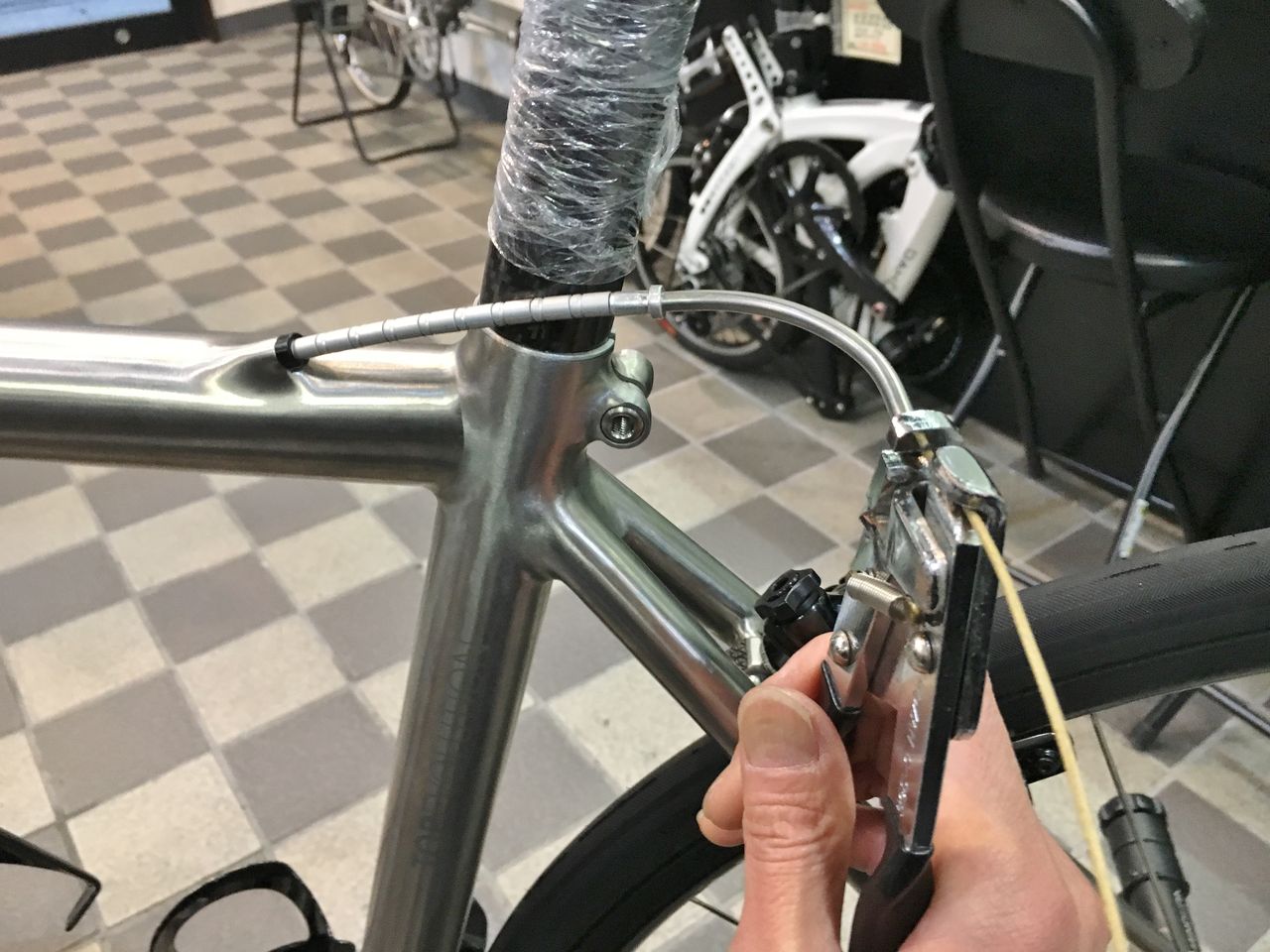

ワイヤー引きを使いぎゅんぎゅん引いてやります。


IMG_2666
これで多分納得の行く引き代に近づいたでしょうか。インナールーティングにはあまり不向きなシステムのようです。仕組みを理解し組み付けるまでに〇一日を要しました。


IMG_2674

最後に残ったチタンワイヤーをカットしますが、1本7.000円のワイヤーカットは緊張するので何時も最後の後回し!

次回につづく、



DAHON を積んで出かけよう ABARTH 595 COMPETIZIONE + DAHON Mu D9【橋輪Blog】

ABARTH 595 COMPETIZIONE + DAHON Mu D9

DSC_6787

DSC_6788

DSC_6768

DSC_6769

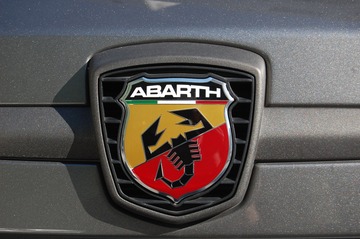

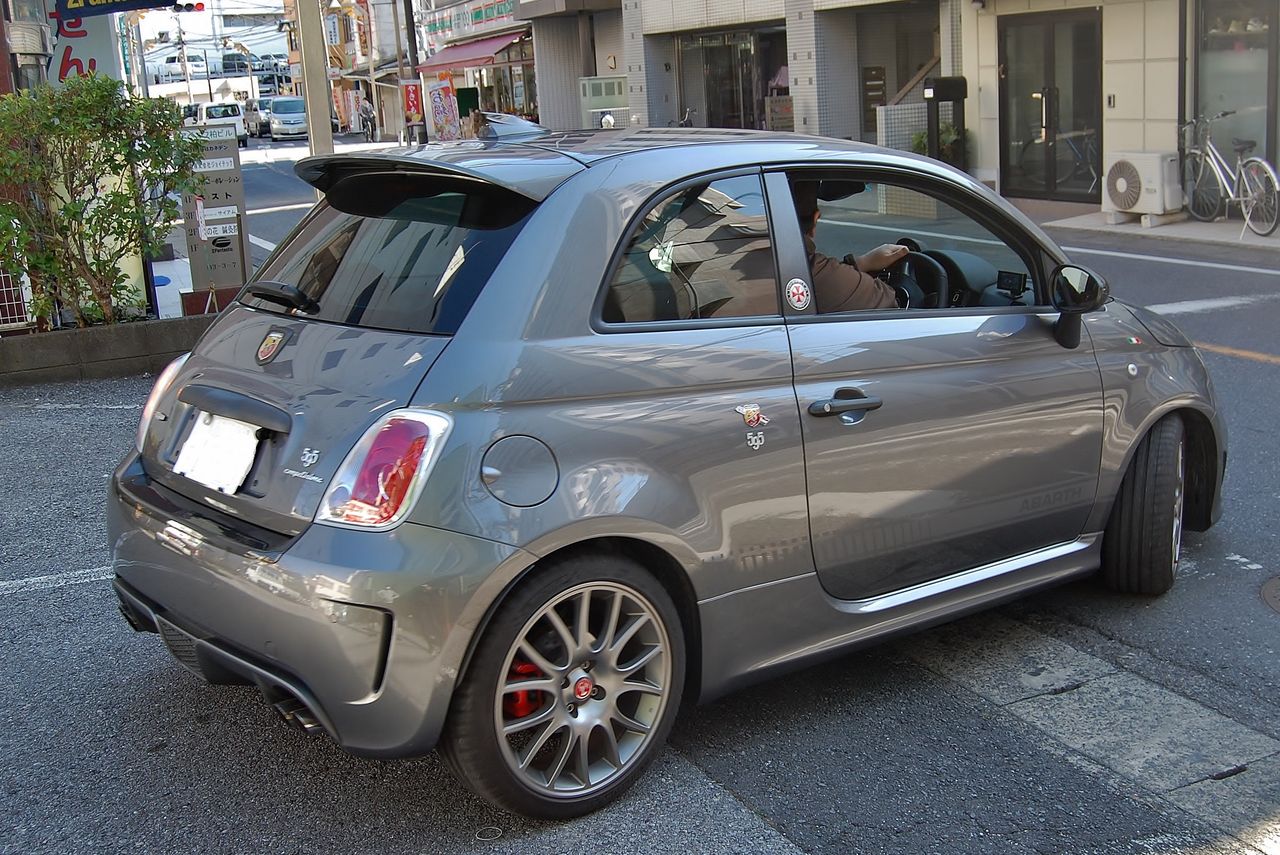

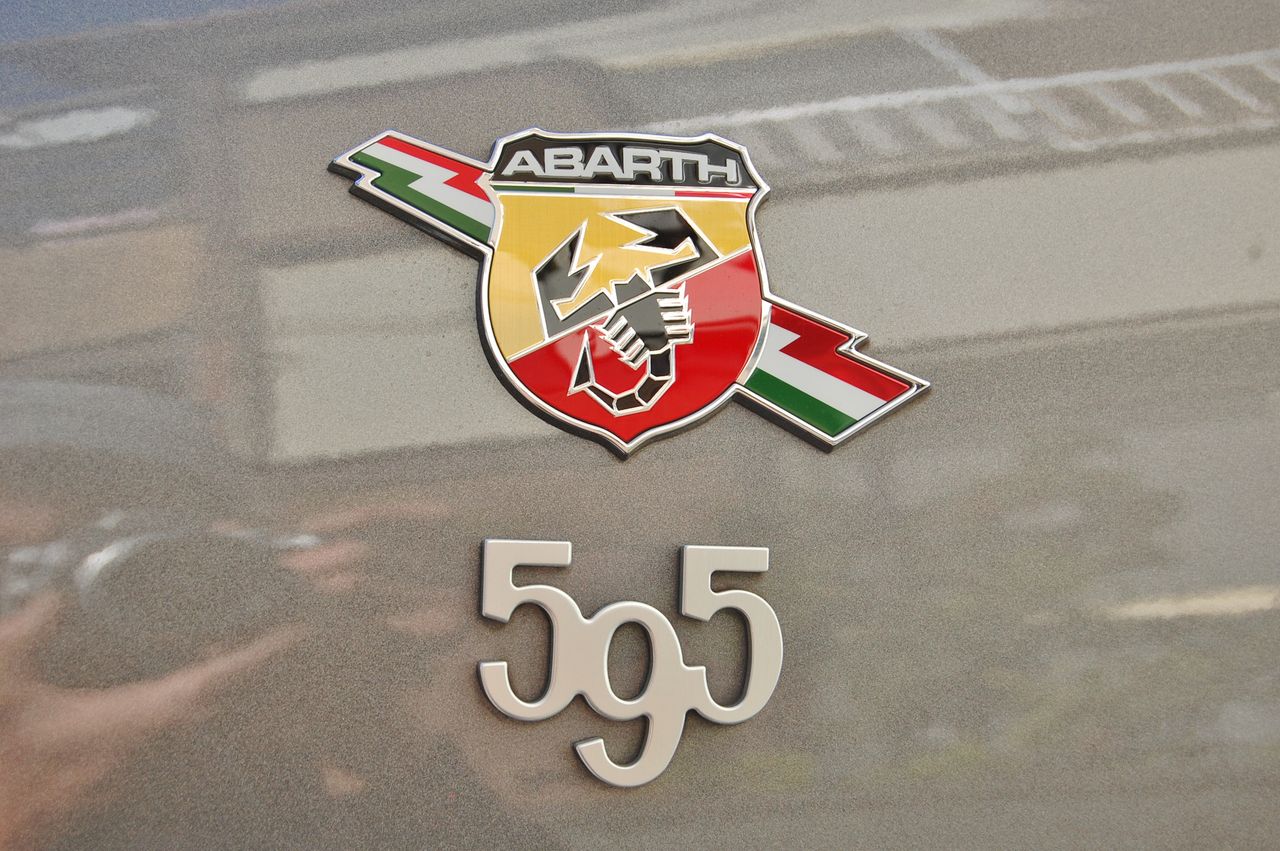

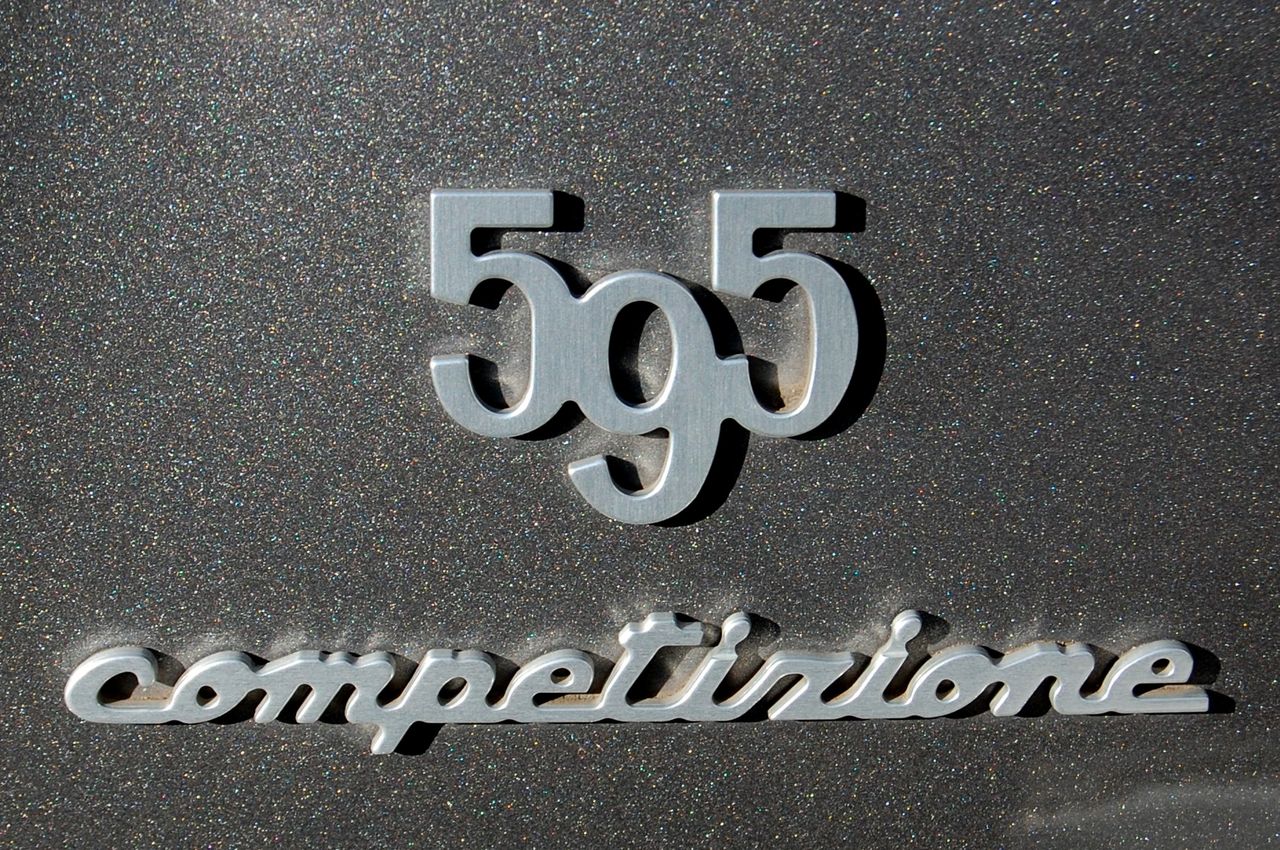

今日の「DAHON を積んで出かけよう」は、初登場のフィアット500です。それもスポーツバージョンのアバルト595 コンペティツオーネ。昔のチンクエチェントでも595がありました。

IMG_5287
これが昔の595。500cc からボアアップした排気量を示していた。 FIAT ABARTH 595



DSC_6773
本日、納車の A さんです。同等のスペックを持つ DAHON Mu D9 と tern Verge N8 の二択から Mu D9 を選択しました。色もガンメタで合ってますしね。


DSC_6784

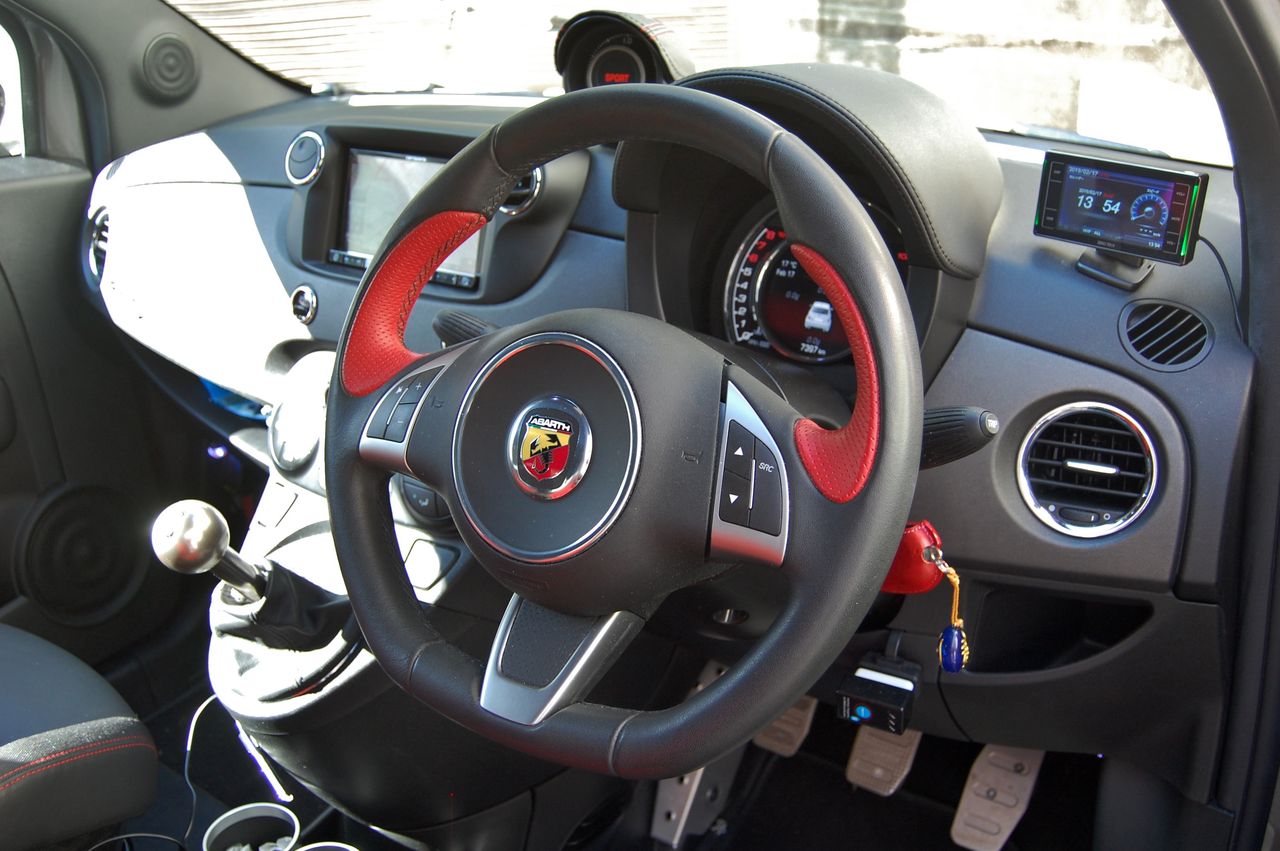

カッコいいステアリングホイールですね。ミッションは、マニュアル5速。



DSC_6783

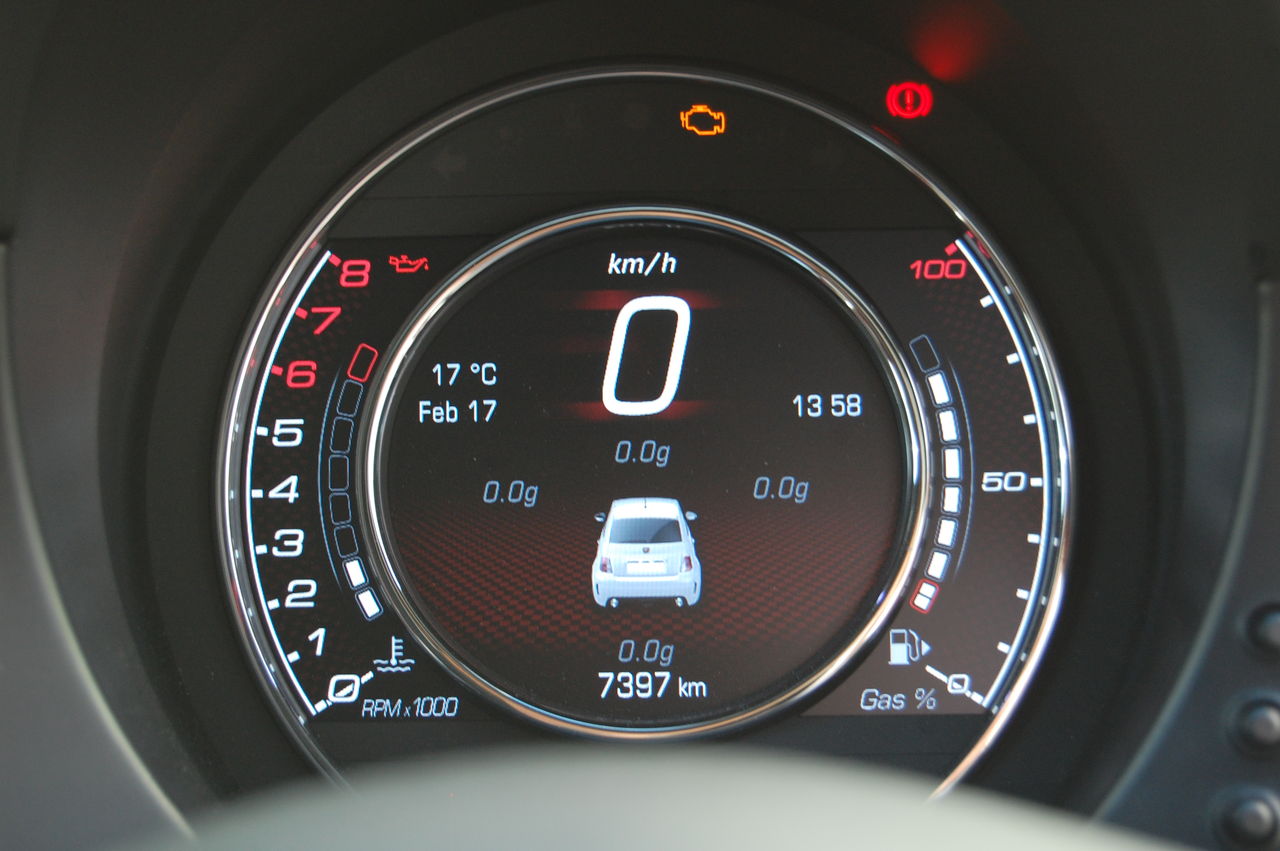

メーターの中にフィアットがいます。



DSC_6785

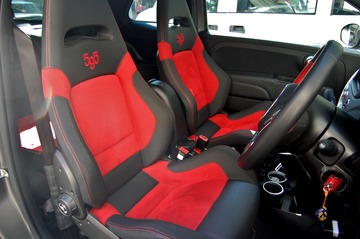

595のロゴが入ったフルバケットシート。



DSC_6786

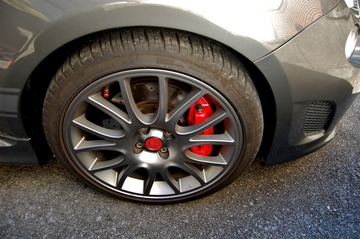

17インチ仕様のアルミとブレンボキャリパーが標準装備。



DSC_6770

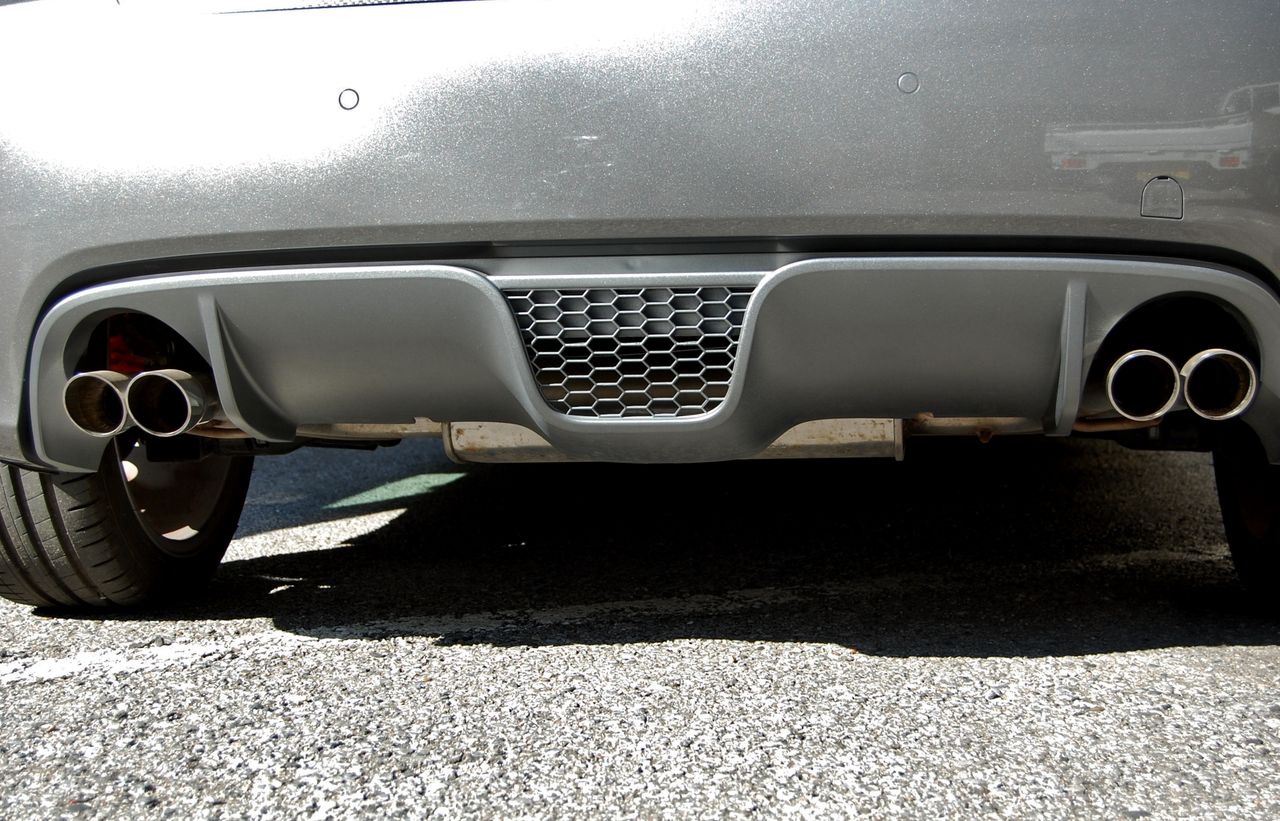

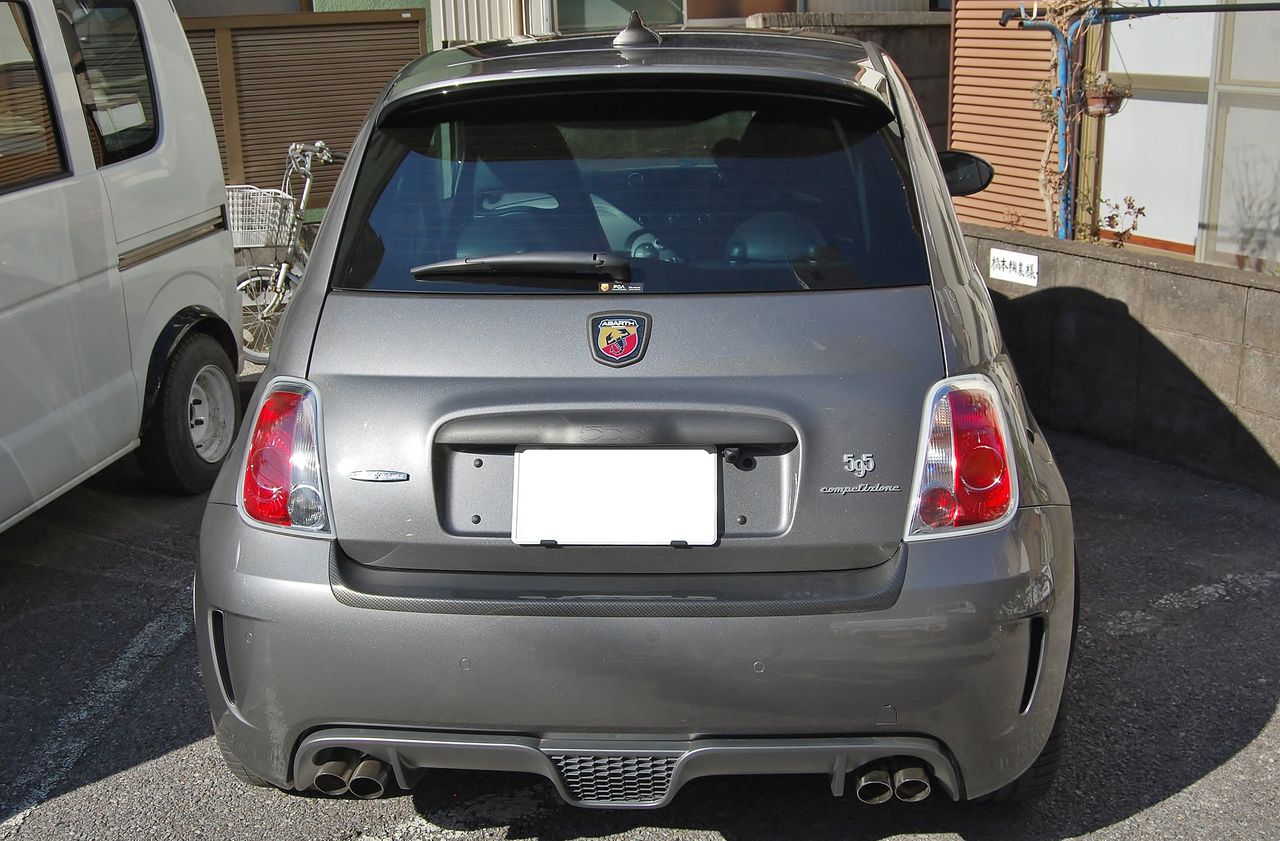

この左右4本だしエグゾーストも。



DSC_6774

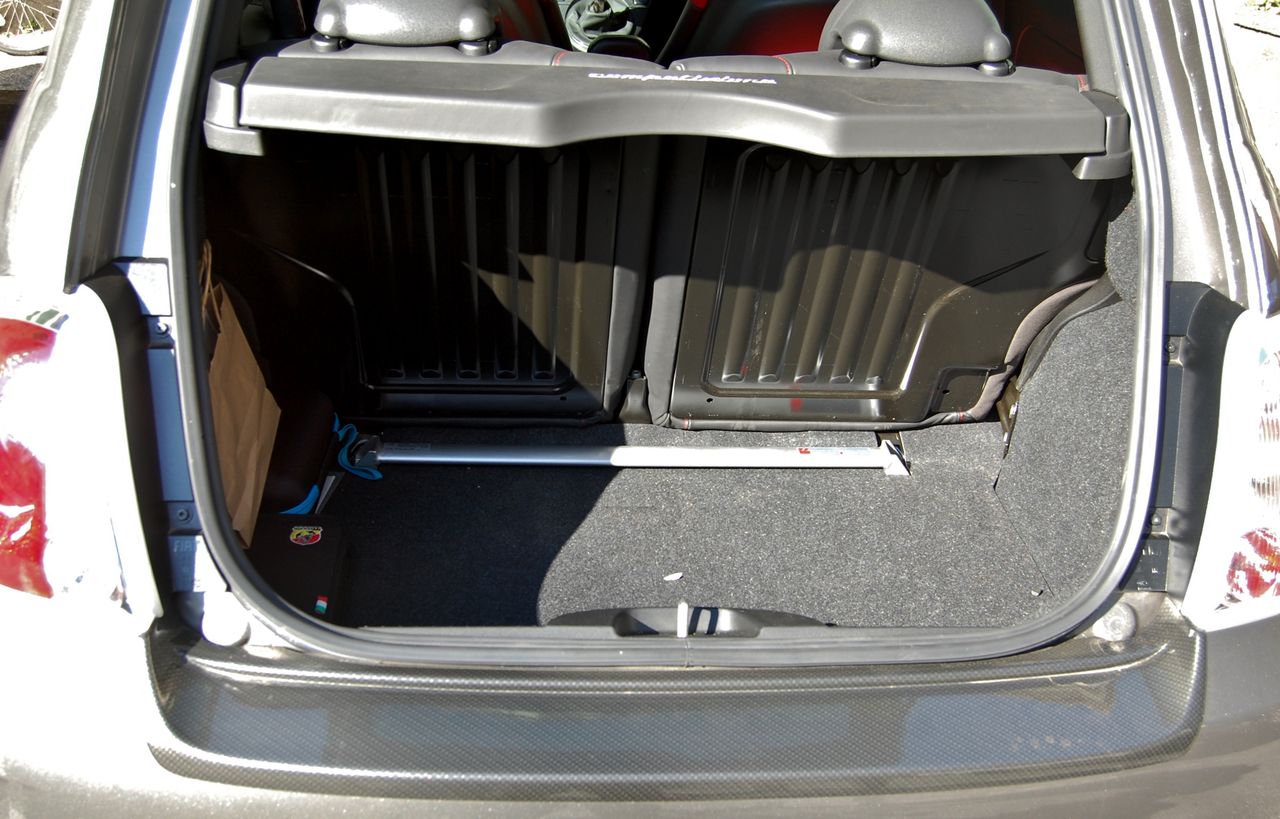

さて積んでみましょうか。



DSC_6776
狭っあ! これは無理かもね?



DSC_6775

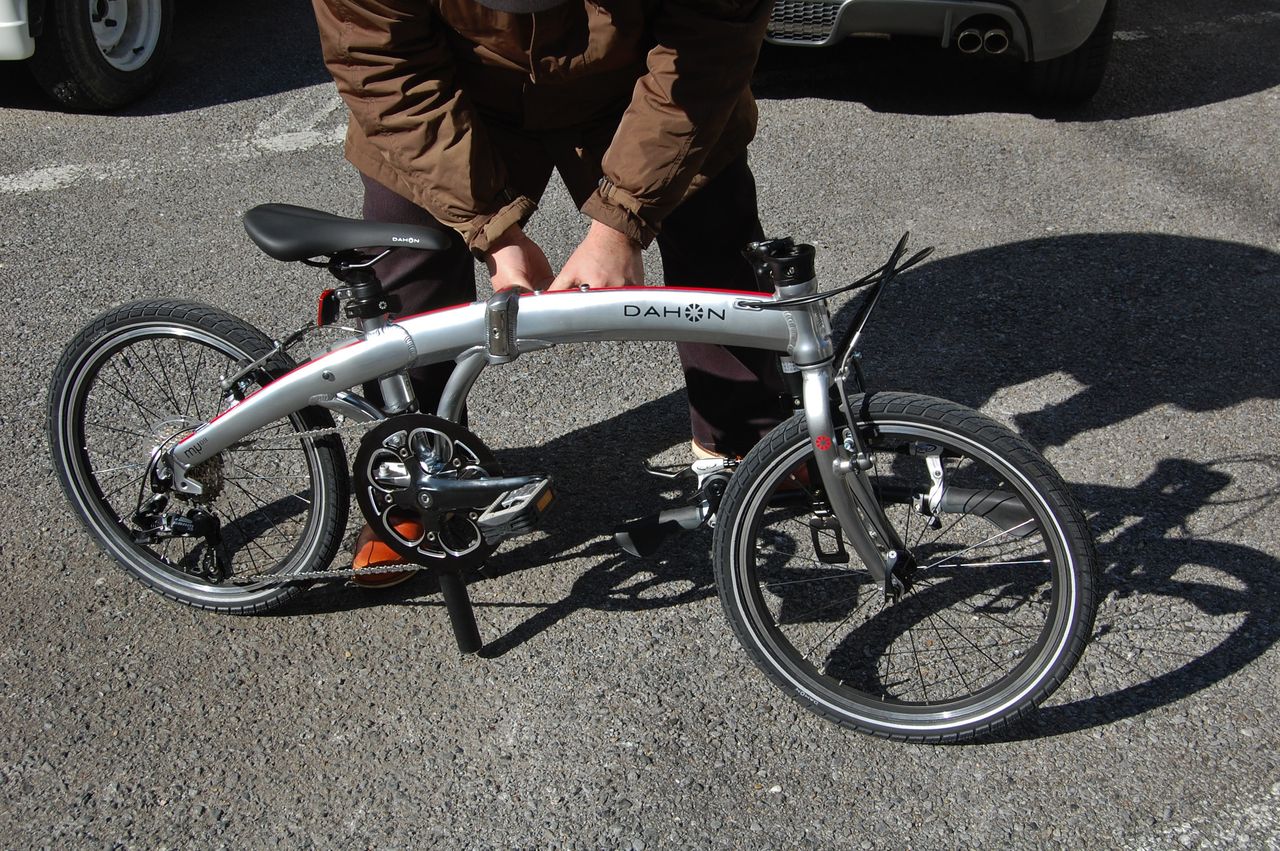

ハンドルポストは、全部出さず途中で止める作戦で行きましょう。



DSC_6777

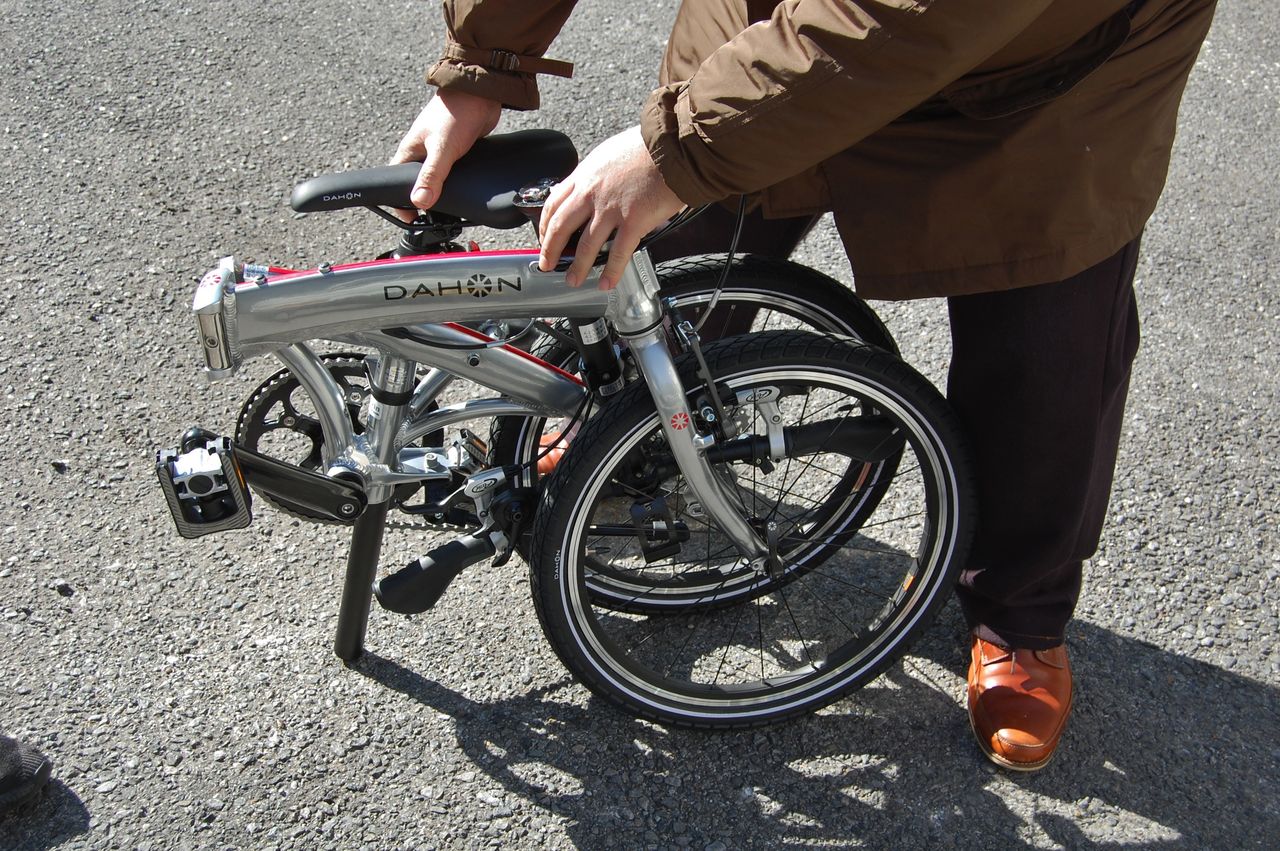

はい、お次はフレーム。



DSC_6778
コンパクトに畳めた所でシートポストは抜いちゃいましょう。

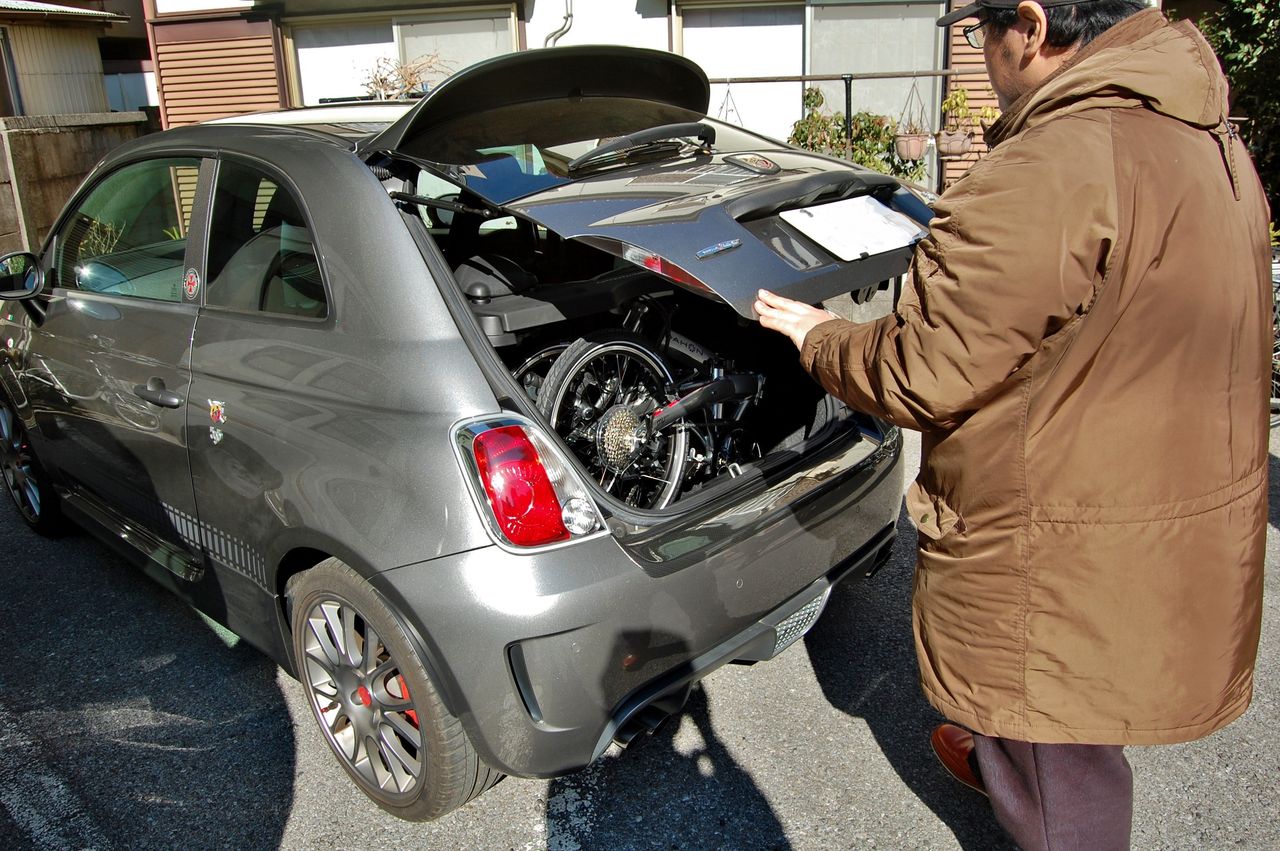

DSC_6780

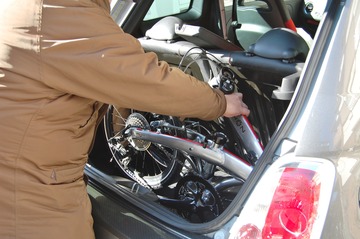

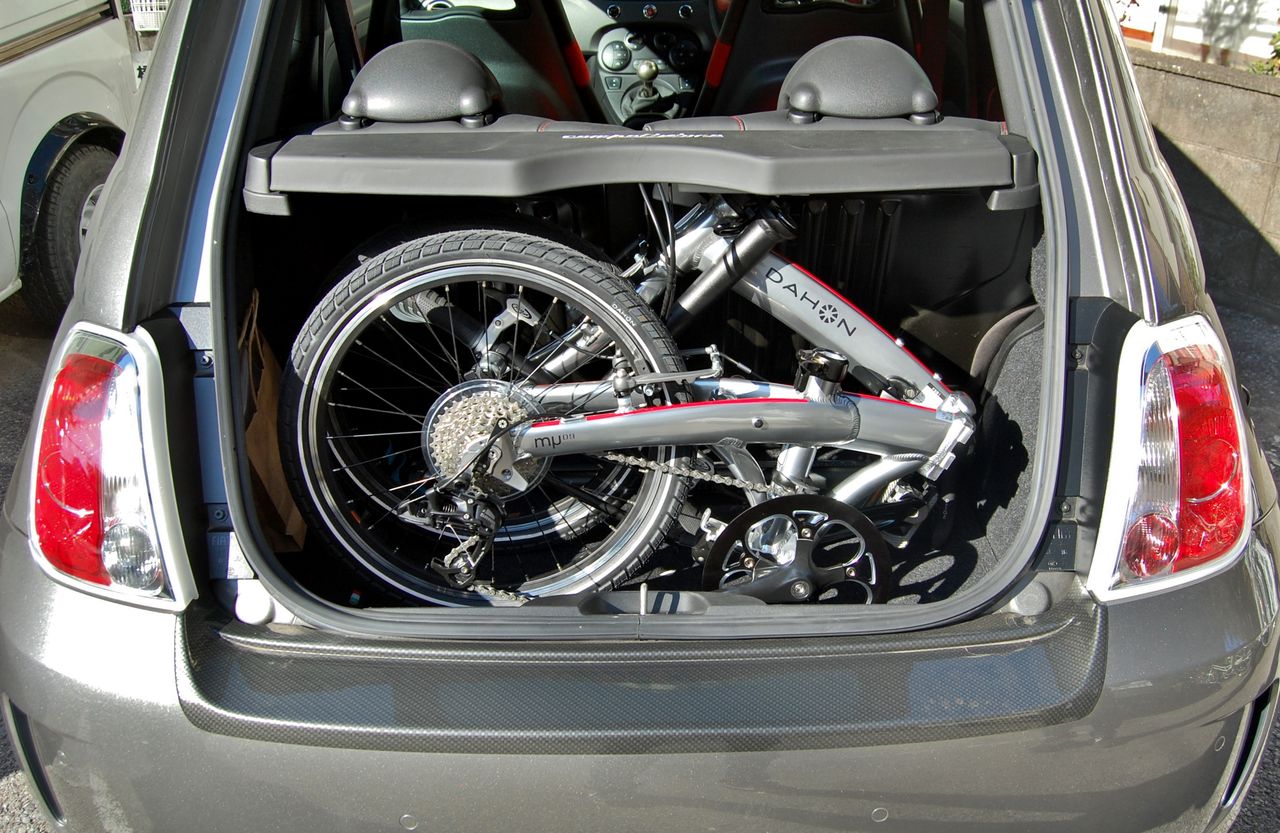

おおおお、入った!



DSC_6779

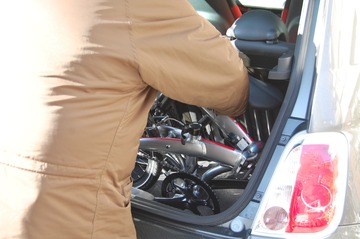

外したシートポストは、この辺にしまって。



DSC_6781
本当にギリギリですね。外折れハンドルポストの tern だったら積めませんでしたね。



DSC_6782
リヤハッチもギリで若干リヤタイヤに接触するぐらい。お陰でビクともしません。



DSC_6791

本当に積めて(詰めてかな)良かったです。アバルトは、何だかんだエアロなんですね。小さな車ですが、1368cc ツインカム・インタークーラーターボ 180 馬力で結構速いんだそうです。迫力の排気音が印象的でした。

ありがとうございました。
