2019年02月

船長のチタンフレーム PASSONI(16)【橋輪Blog】

ブレーキ回りを組む

IMG_2558

ステアリングヘッドが決まったろころでブレーキ回りを組んで行きましょうか。

IMG_2575

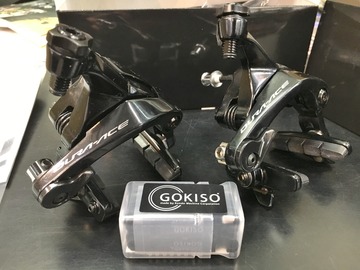

前後ブレキキャリパーを組み付けます。



IMG_2576
GOKISO ホイールに付属するカーボン用パットに入れ替えます。小さな GOKISO ステッカーが2枚付いてきます。


IMG_2577

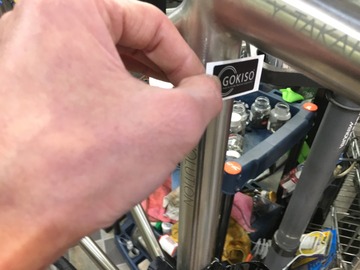

ここか、


IMG_2578

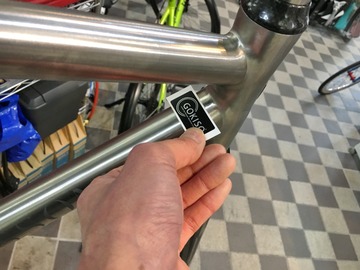

ここあたりにさり気なく張るのもいいでしょう。実際に100万円超えの GOKISO / Passoni コラボホイール付いてますから決していやらしくありません。

IMG_2579
IMG_2580

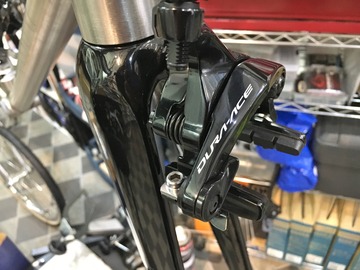

前後キャリパー取付。


IMG_2582

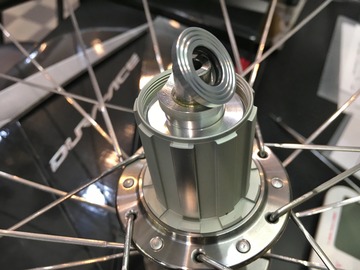

リヤハブにカセットを取り付けますが GOKISOフリーの場合、球面ワッシャーを取り外しておきます。


IMG_2583
レンチが掛らないためです。


IMG_2584

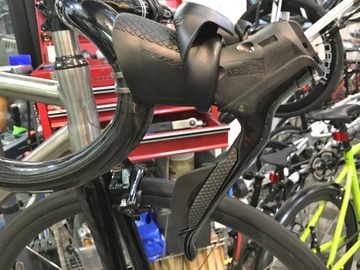

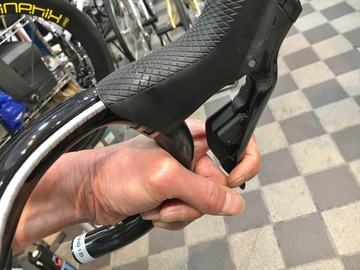

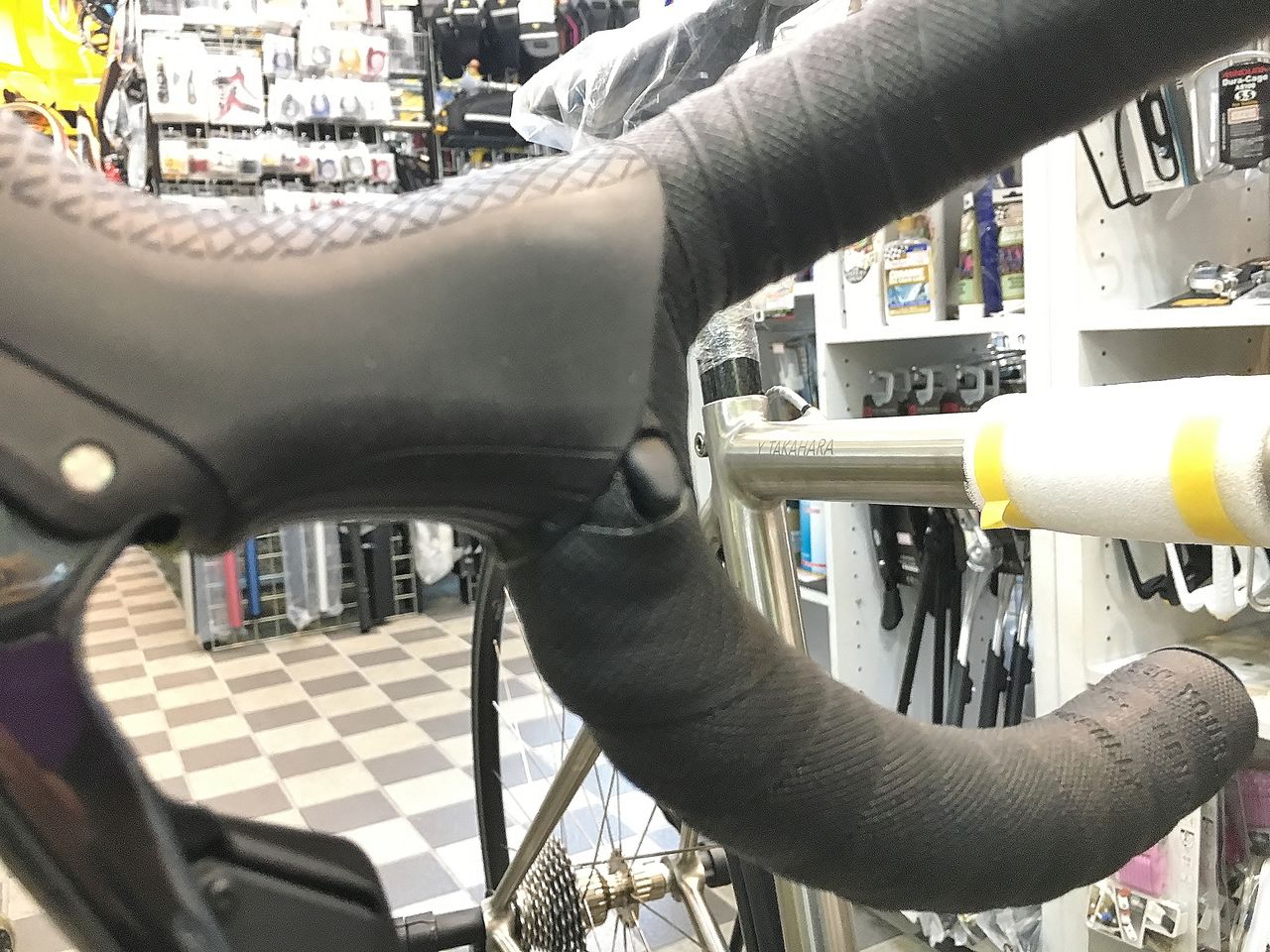

次にブレーキレバーを取り付けますが、ハンドルの角度を見るために一端バイクスタンドから下ろします。

IMG_2585
こんな感じでしょうか。


IMG_2588
最新バージョンは、ブラケットカバーが柔らかくなっていて作業性がいいですね。


IMG_2590
定規を当てて左右のバランスを見ます。


IMG_2589
ピッタリ来てますね。


IMG_2600
KCNC TITANIUM WIRES ブレーキ用2本入り 14.000円(税別)
インナーケーブルは、船長御用達のナノテフロンコーティングのチタンワイヤーです。


IMG_2599

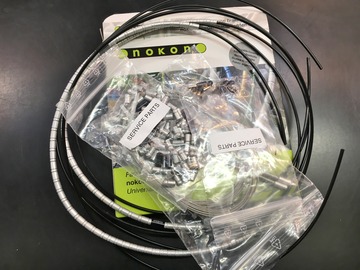

アウターケーブルは、パッソーニフレームに付属してきた NOKON(ノコン)です。調べてみるとブレーキ前後セットで、12.000円ほどするんですね。今回使用しませんが、勿論インナーケーブルも付属。

IMG_2601
小さなボールチップ(勝手に命名)を一つ一つテフロンチューブに通して行きアウターケーブルを形成するようです。


IMG_2603
ボールジョイントになっておりアールが付けられる構造になっていながらこれ以上は曲がらない構造。


IMG_2603 - コピー
ここの段差に秘密があるようです。なので極端に曲げてもアウターが折れない。


IMG_2626

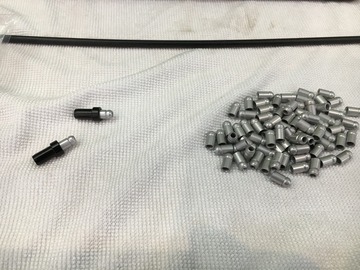

長さの違うチップが2種類存在し、この短い方は曲がりのきついハンドル付近に、


IMG_2625
長い方がフレーム側に使うという解釈でいいのかな。


IMG_2605

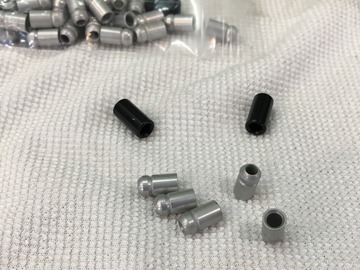

その他に上の太めの黒いカラー(カラー太と命名)が10個と下のカラー細が2個付属。


IMG_2606

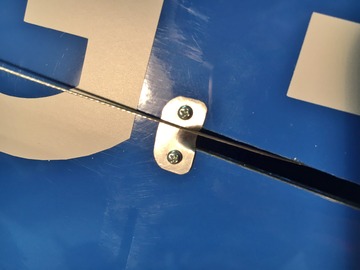

トップチューブに付くアルミ製のアウター受けを外してみます。



IMG_2607
こんなところの工作も抜け目がないですねパッソーニ。


IMG_2608
カーラー太とカラー細は、どこに使うのか?


IMG_2609
カラー細は、フレームのアウターカップと一致します。


IMG_2610
ブレーキキャリパーにも。


IMG_2611
ですがボールチップは、入りそうで入りません。


IMG_2612
勿論普通のアウターカップも入りません。


IMG_2613

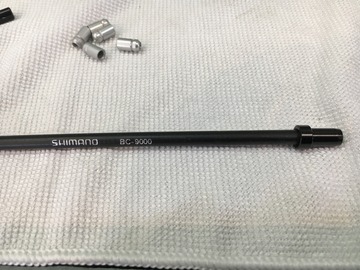

シマノのアウターがそのまま入りました。


IMG_2615
IMG_2616
IMG_2617

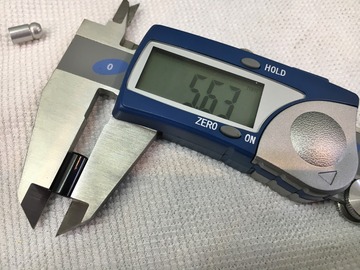

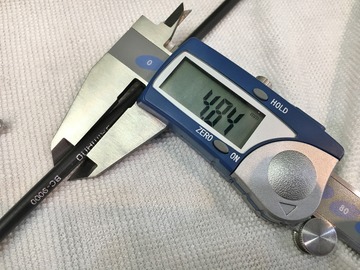

各パーツの寸法を測ってみました。そうするとカラー太は、よくフレームに溶接してあるアウター受けにだけ使うようです。(向きがありますので要注意)


IMG_2618
STI レバー側には、ボールチップ直接が正解みたい。


IMG_2611
2個しかないカラー細は、ブレーキキャリパーに付かうとします。そうなるとアウター受けには何とかボールチップを入れなければなりません。

IMG_2621
こうなったら総当たり戦です。6個目で入る奴と遭遇しました。



IMG_2622
過半数のボールチップが右側陣地へと移動しましたがまだ2個目は現れません。



IMG_2623
最後の1個が一致。これ余り好きくない作業です。


IMG_2596
ハンドルバーに凹みがありますね。


IMG_2598
これケーブルの逃げのようです。


IMG_2628

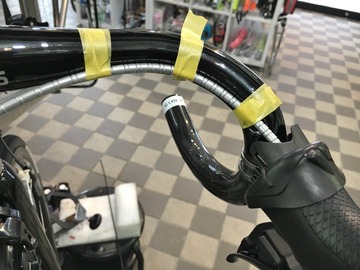

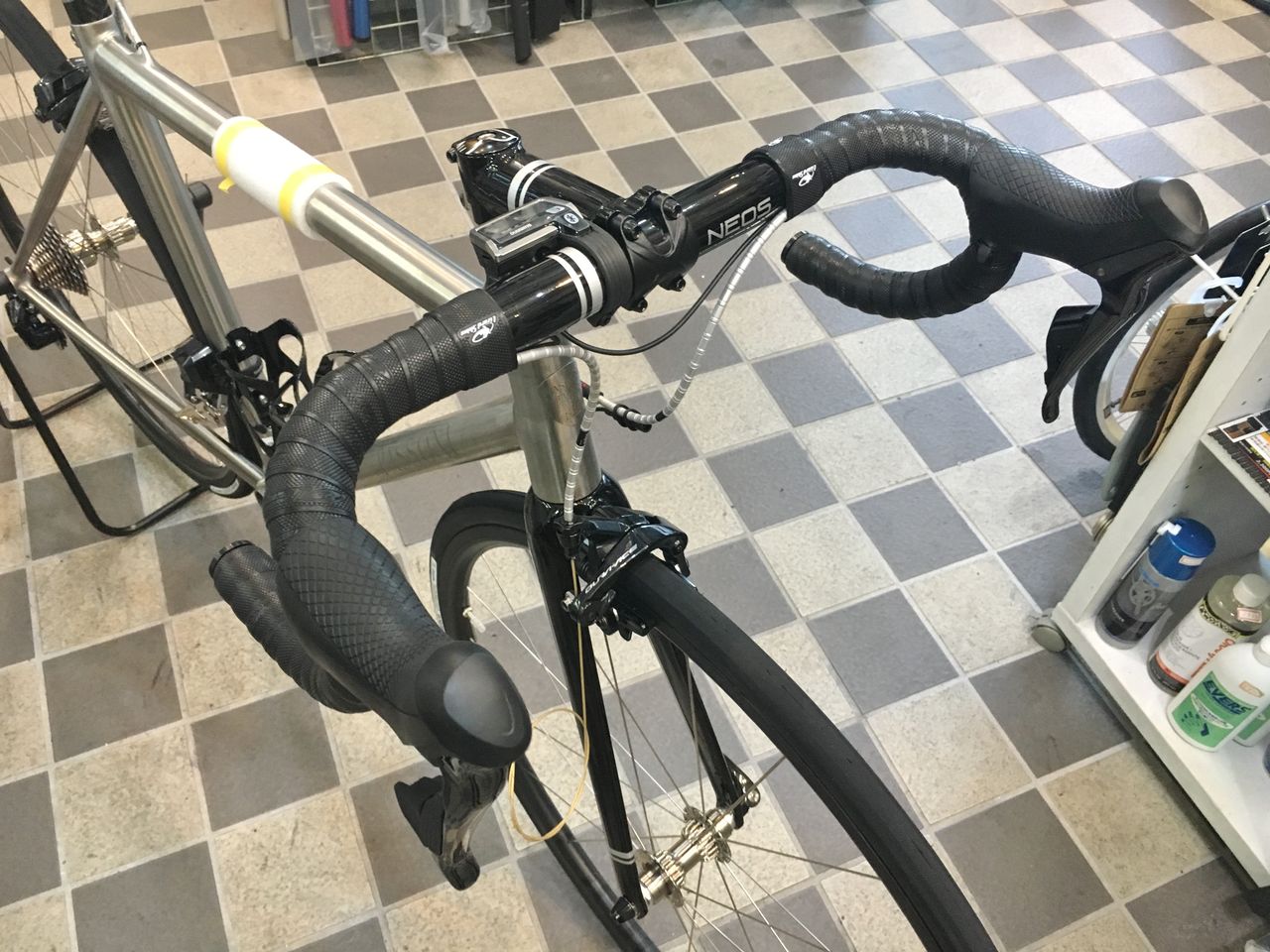

ハンドルバーに添わせてみましょう。



IMG_2629
こんな感じ。黒いピースが同じ位置に来るようにしました。



IMG_2627
黒いピースには、nokon のロゴが入りボールピースの向きを変える物のようです。



IMG_2630

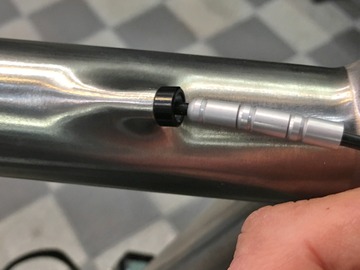

リヤ側はトップチューブへ、


IMG_2631
ここでエレクトリックワイヤーと出会うわけです。



IMG_2644
予めOリングを2本入れておきました。Oリングは、耐油性でなければ普通のホームセンターの水道用品売り場で1mm 刻みの大きさが揃いますよ。


IMG_2648
Oリングの用途は、EW-JC200 ジャンクションA 2ポートの取付です。


IMG_2642

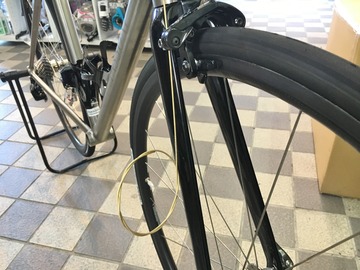

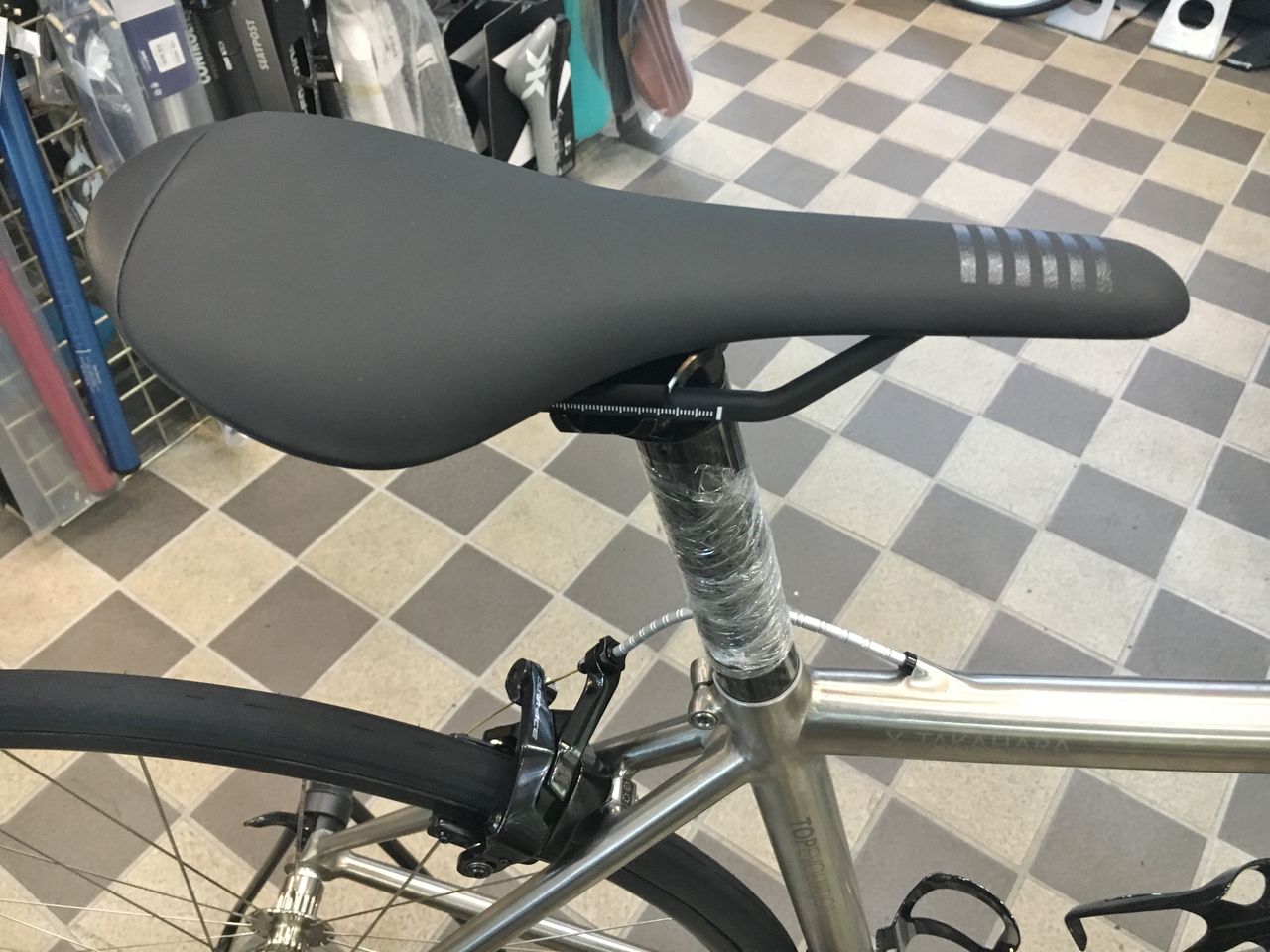

続いてリヤキャリパー側。


IMG_2645
カラー細から飛び出る手前でテフロンチューブをカット。


IMG_2647
これで決まりか?


IMG_2649
フロントは、スイッチのようにカッチリしたタッチです。


IMG_2652
あら!リヤは、ふにゃふにゃであります。


IMG_2653
握ったレバーを放すとトップチュー内でチンチンと音がします。テフロンが弛んでいる証拠です。


IMG_2659
IMG_2660
引いてみるとこの分が中でたわんでいるようです。テフロンチューブの中央付近をカットしてやれば解消しそうですが、新たなインナーケーブルに変える時が面倒になります。


IMG_2663
半分ぐらいボールチップを一端抜き取り(これがビーズみたいにスルスル入る訳でもなく結構力がいる)適当なブレーキバナナを通します。


IMG_2664

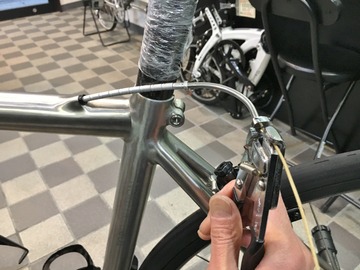

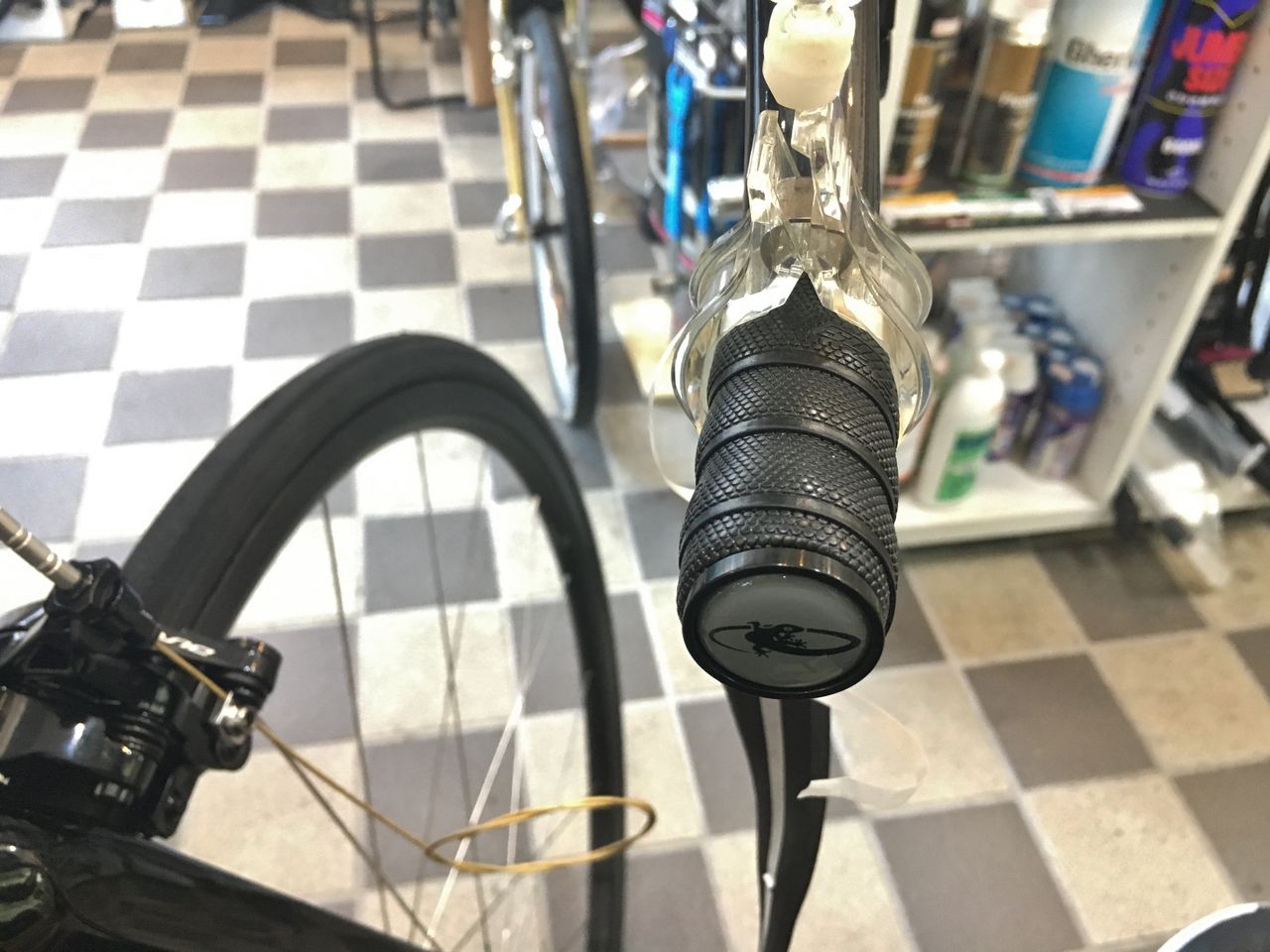

ワイヤー引きを使いぎゅんぎゅん引いてやります。


IMG_2666
これで多分納得の行く引き代に近づいたでしょうか。インナールーティングにはあまり不向きなシステムのようです。仕組みを理解し組み付けるまでに〇一日を要しました。


IMG_2674

最後に残ったチタンワイヤーをカットしますが、1本7.000円のワイヤーカットは緊張するので何時も最後の後回し!

次回につづく、



DAHON を積んで出かけよう ABARTH 595 COMPETIZIONE + DAHON Mu D9【橋輪Blog】

ABARTH 595 COMPETIZIONE + DAHON Mu D9

DSC_6787

DSC_6788

DSC_6768

DSC_6769

今日の「DAHON を積んで出かけよう」は、初登場のフィアット500です。それもスポーツバージョンのアバルト595 コンペティツオーネ。昔のチンクエチェントでも595がありました。

IMG_5287
これが昔の595。500cc からボアアップした排気量を示していた。 FIAT ABARTH 595



DSC_6773
本日、納車の A さんです。同等のスペックを持つ DAHON Mu D9 と tern Verge N8 の二択から Mu D9 を選択しました。色もガンメタで合ってますしね。


DSC_6784
カッコいいステアリングホイールですね。ミッションは、マニュアル5速。



DSC_6783
メーターの中にフィアットがいます。



DSC_6785
595のロゴが入ったフルバケットシート。



DSC_6786
17インチ仕様のアルミとブレンボキャリパーが標準装備。



DSC_6770
この左右4本だしエグゾーストも。



DSC_6774
さて積んでみましょうか。



DSC_6776
狭っあ! これは無理かもね?



DSC_6775
ハンドルポストは、全部出さず途中で止める作戦で行きましょう。



DSC_6777
はい、お次はフレーム。



DSC_6778
コンパクトに畳めた所でシートポストは抜いちゃいましょう。



DSC_6780
おおおお、入った!



DSC_6779
外したシートポストは、この辺にしまって。



DSC_6781
本当にギリギリですね。外折れハンドルポストの tern だったら積めませんでしたね。



DSC_6782
リヤハッチもギリで若干リヤタイヤに接触するぐらい。お陰でビクともしません。



DSC_6791

本当に積めて(詰めてかな)良かったです。アバルトは、何だかんだエアロなんですね。小さな車ですが、1368cc ツインカム・インタークーラーターボ 180 馬力で結構速いんだそうです。迫力の排気音が印象的でした。

ありがとうございました。


船長のチタンフレーム PASSONI(15)【橋輪Blog】

シムめっけ!

IMG_2551
TANGE SHIM 1 1/8 34.5×28.8×0.5mm 10枚入り 1.000円(税別)

船長、シム見つけました! MonotaRO で探してなくてマニアックなミスミでも内径29mm は全くなし。諦めていたところ何気に東京サンエス(サイクルパーツの問屋さん)のカタログで TANGE のページを見ていると「NEW! SHIM」とその名もシムって新製品が出ているではないですか。このオーバーサイズの他に 1" 31.5×25.6×0.25mm もあり。これ TANGE SEIKI のカタログやウェブサイトには出ていません。喜び勇んで早速取り寄せました。

IMG_2552
0.5mm 厚の10枚セットです。これだけあれば暫く使えますね。



IMG_2553
実測してみると0.53mm。



IMG_2554
元々入っていたシムは、0.36mm。



IMG_2555
寸法も全く同じ。先ずは、0.36を0.5に入れ替えてみました。



IMG_2556
いやまだ足りませんね。



IMG_2558
0.36と0.5の2枚でもまだ足りません。



IMG_2564
IMG_2565
0.5を2枚で 1mm とすると良好な回転が得られました。これでやっとステアリングヘッドが決まります。



IMG_1606

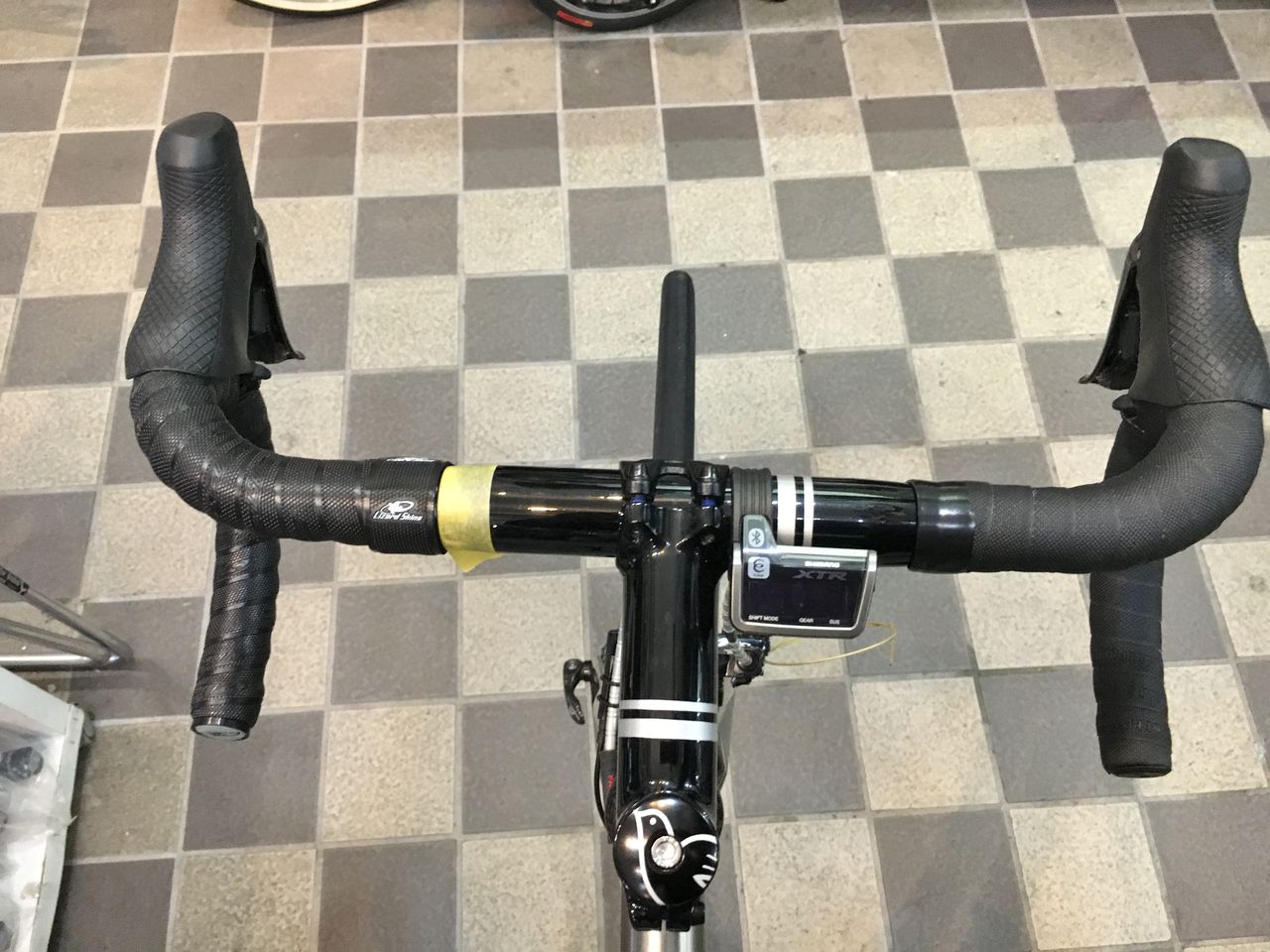

それではハンドルバーを取り付けましょう。ところがこのドロップバー、パッソーニでペイントしてますのでセンタリングマークがありません。


IMG_2566
この場合ドロップバーをここまで持ち上げて、



IMG_2567
ステムの切れ目からの寸法を測ります。



IMG_2570
左右210mm でセンターです。マスキングテープでマーキングしておきましょう。



IMG_2569
マスキングに沿って戻せばOKです。



IMG_2573

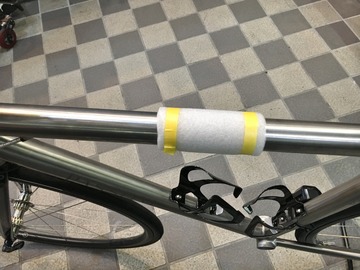

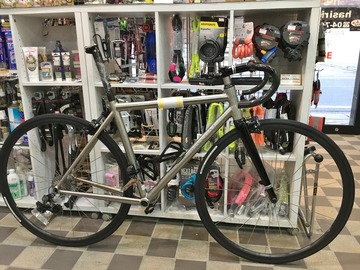

完成まで、トップチューブにプロテクターを巻いておきましょうかね。



IMG_2574

次回につづく、


SALE のカーボンホイールをフロントからリヤにチェンジ【橋輪Blog】

SALE のカーボンホイールをフロントからリヤにチェンジ

DSC_6760
TOKYO WHEEL 700C ピストリヤ

前回、橋輪 SALE に出したピスト用フルカーボンホイールのフロントでしたが、90mm ハイトのディープリムをフロントにだけ付ける人はいるはずもなく、全く問い合わせがありませんでした。なのでリヤハブを取り寄せてリヤ用に変更し、デットストッカーで出品です。リヤだけディープリムは有りなので期待します。

DSC_6761
リムハイト90mm。



DSC_6762
クリンチャータイプ。



DSC_6424
chub(チャブ)のフロントハブだったのをリヤハブに交換。



DSC_6764
DT SWISS TRACK RW 120mm  13.600円(税別)
ダブルコグ仕様(フリーハブも取り付け可)のハイフランジハブです。


DSC_6763
SAPIM スポークでしたがハブに合わせて DT SWISS のスポークを新たに作成し組み上げました。



DSC_6765

一生懸命組み直したのでハブ代だけは追加させて下さい。

定価67.000円を半額の33.500円(税別)

DT SWISS TRACK RW  13.600円(税別)


47.100円(税別)です!

TEL:04-7164-2255
e-mail:shop@hasirin.com

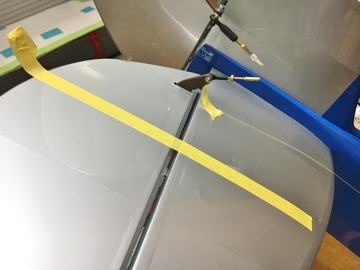

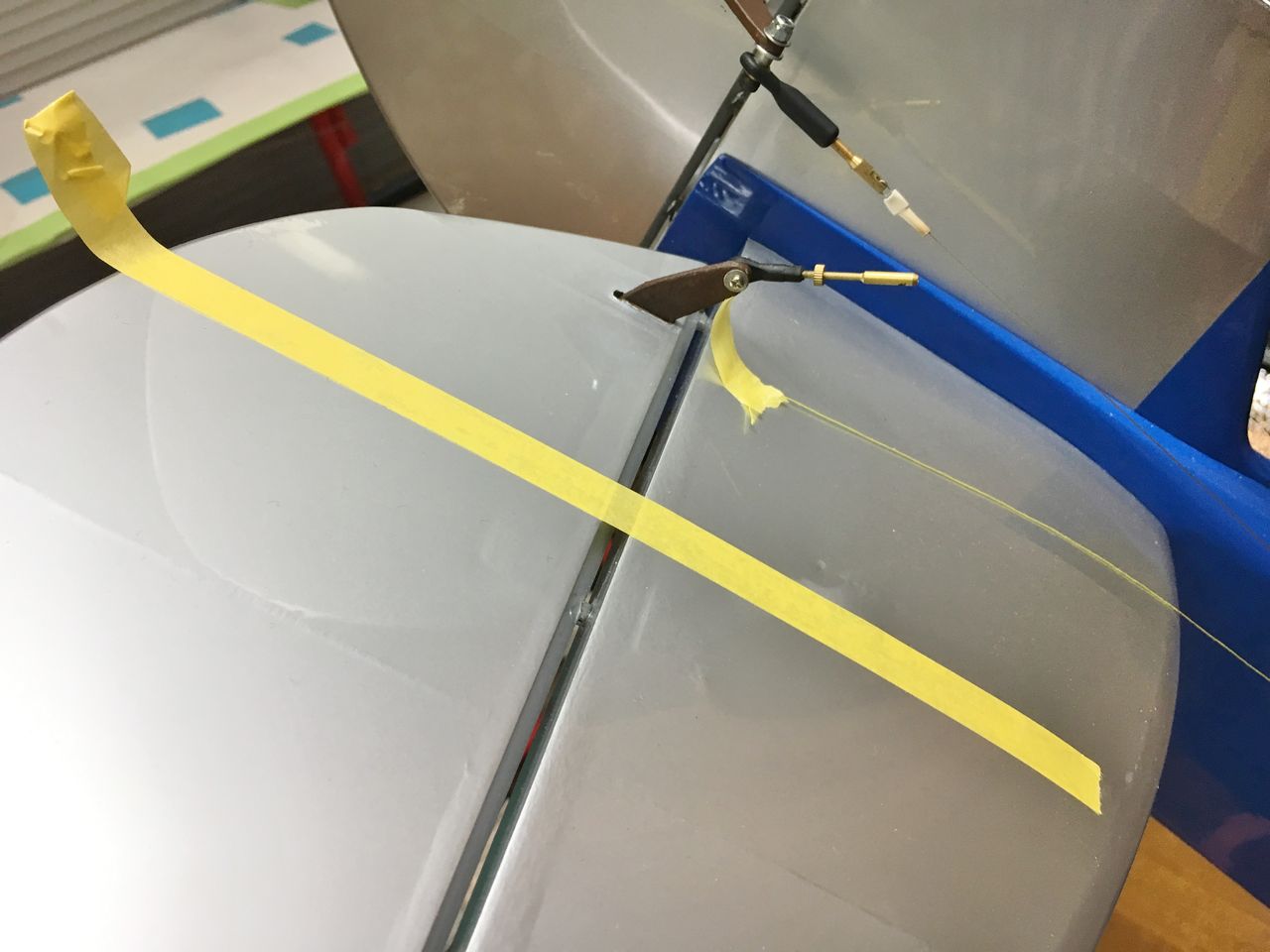

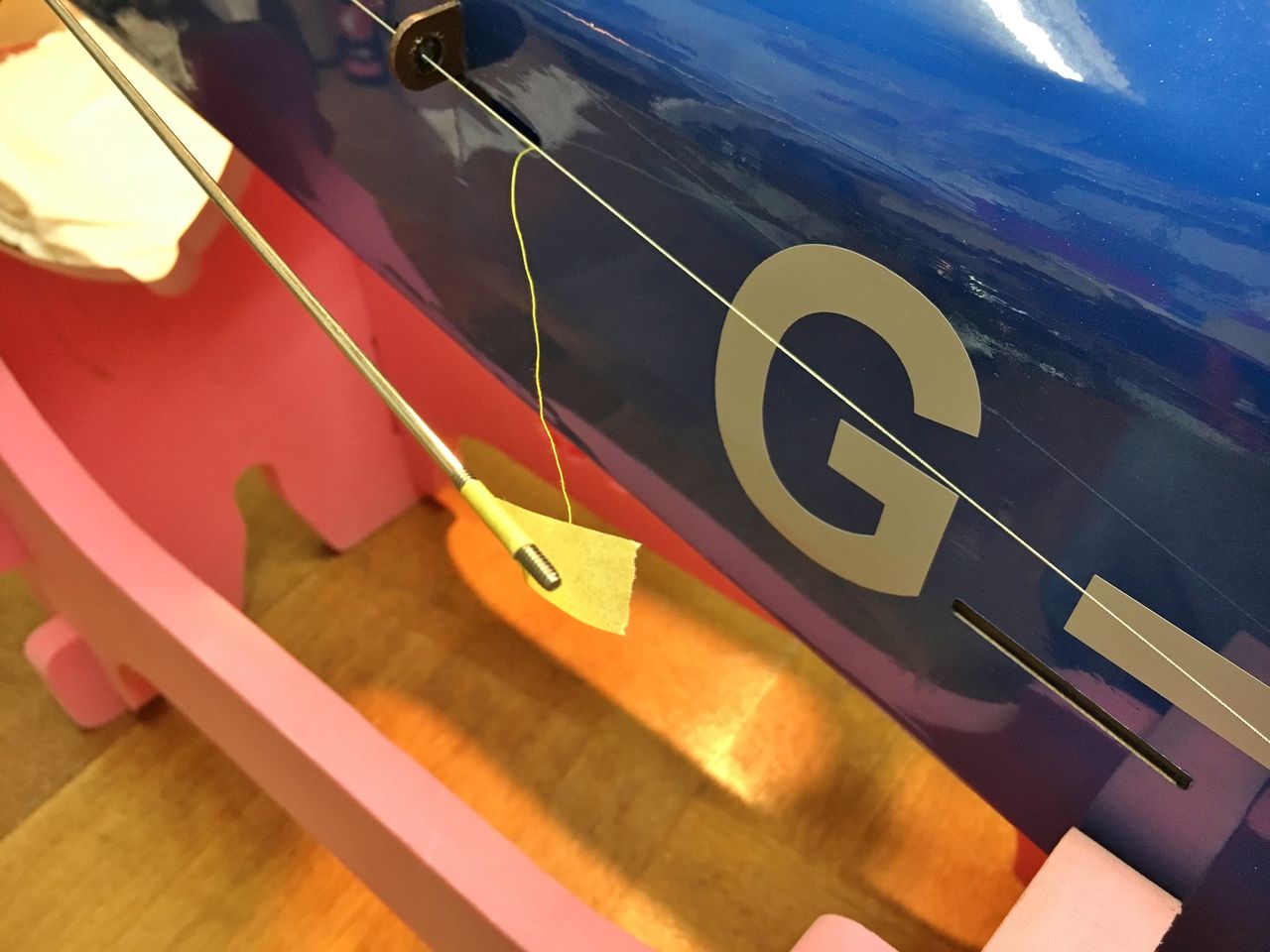

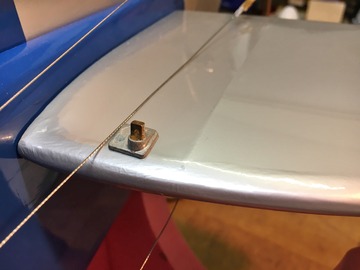

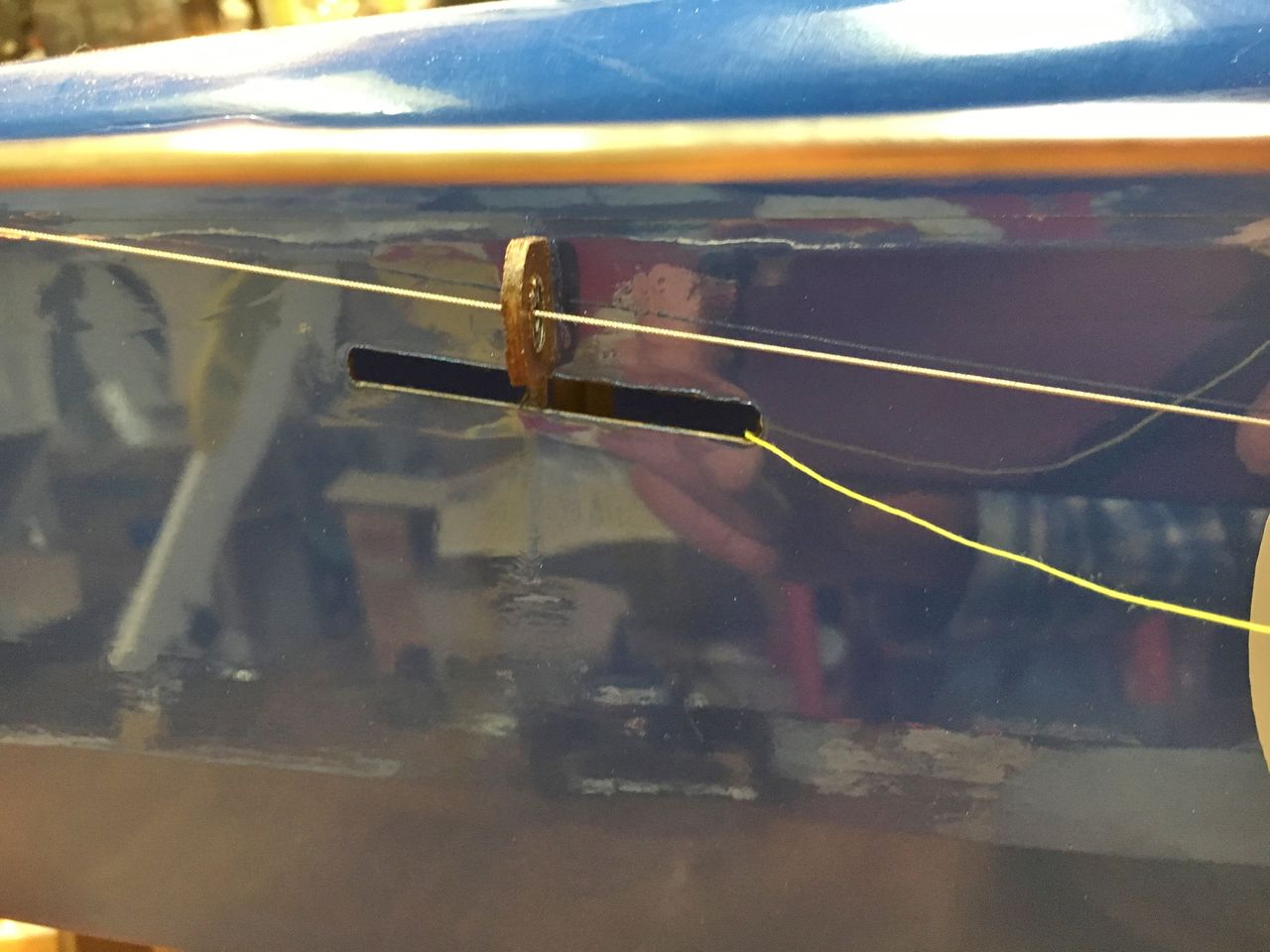

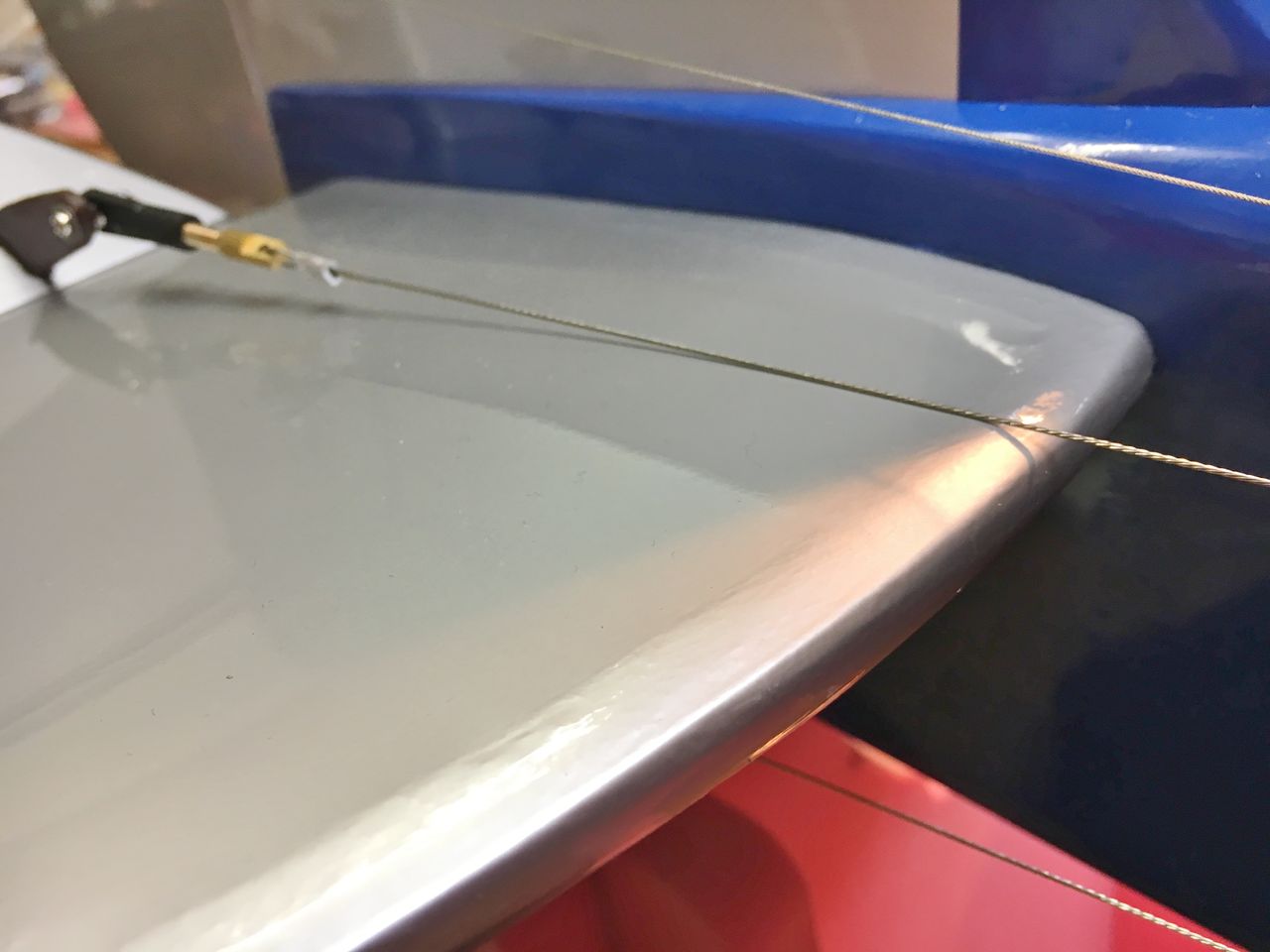

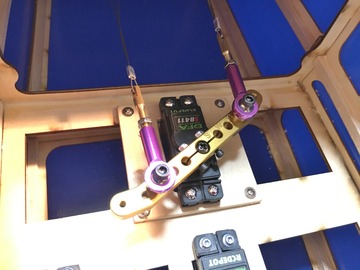

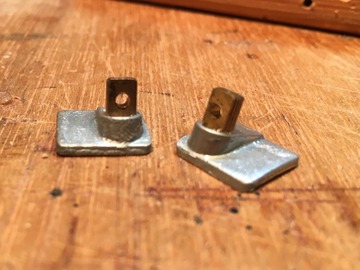

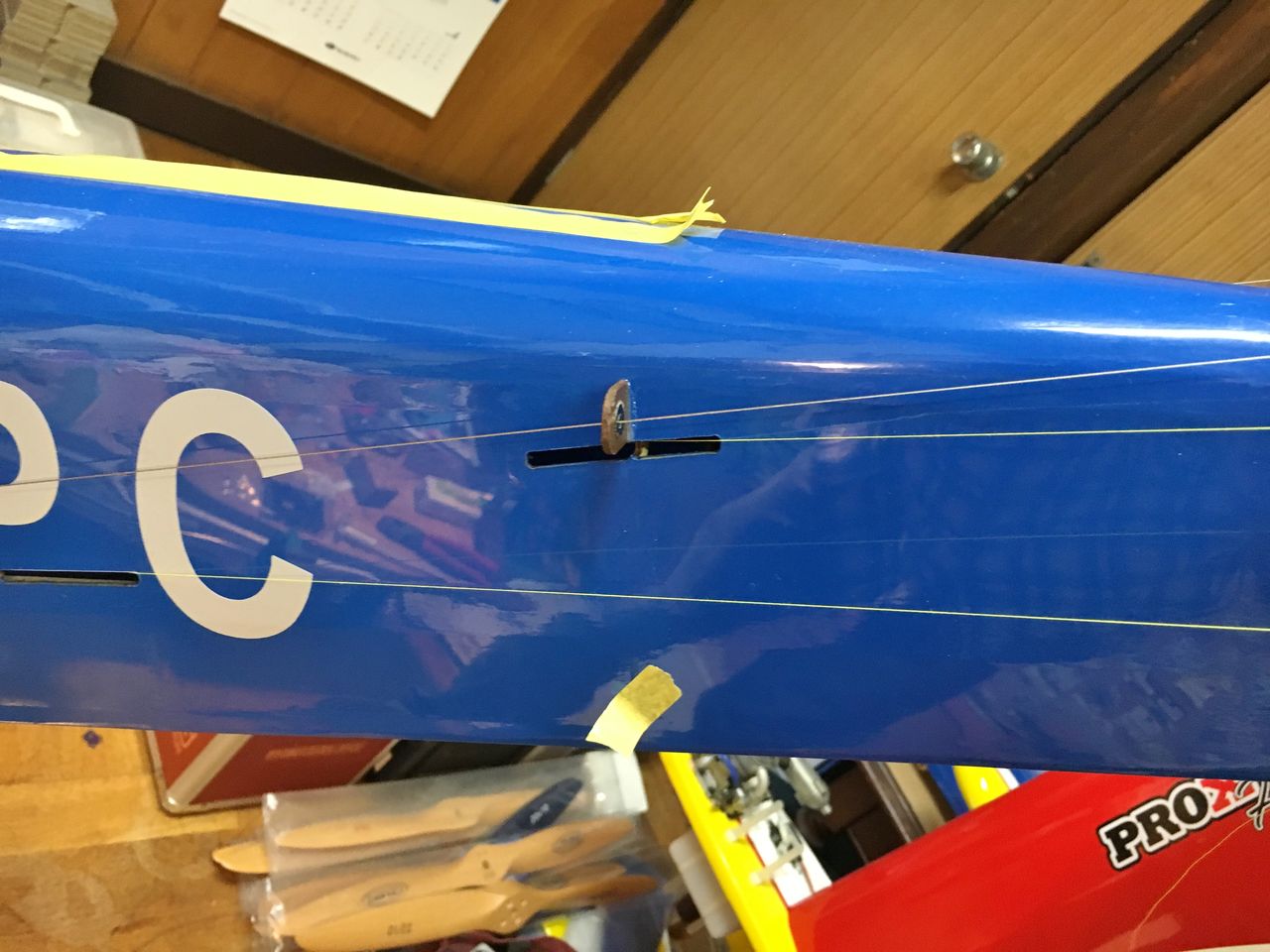

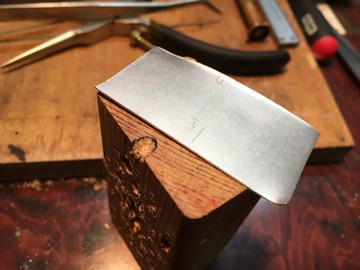

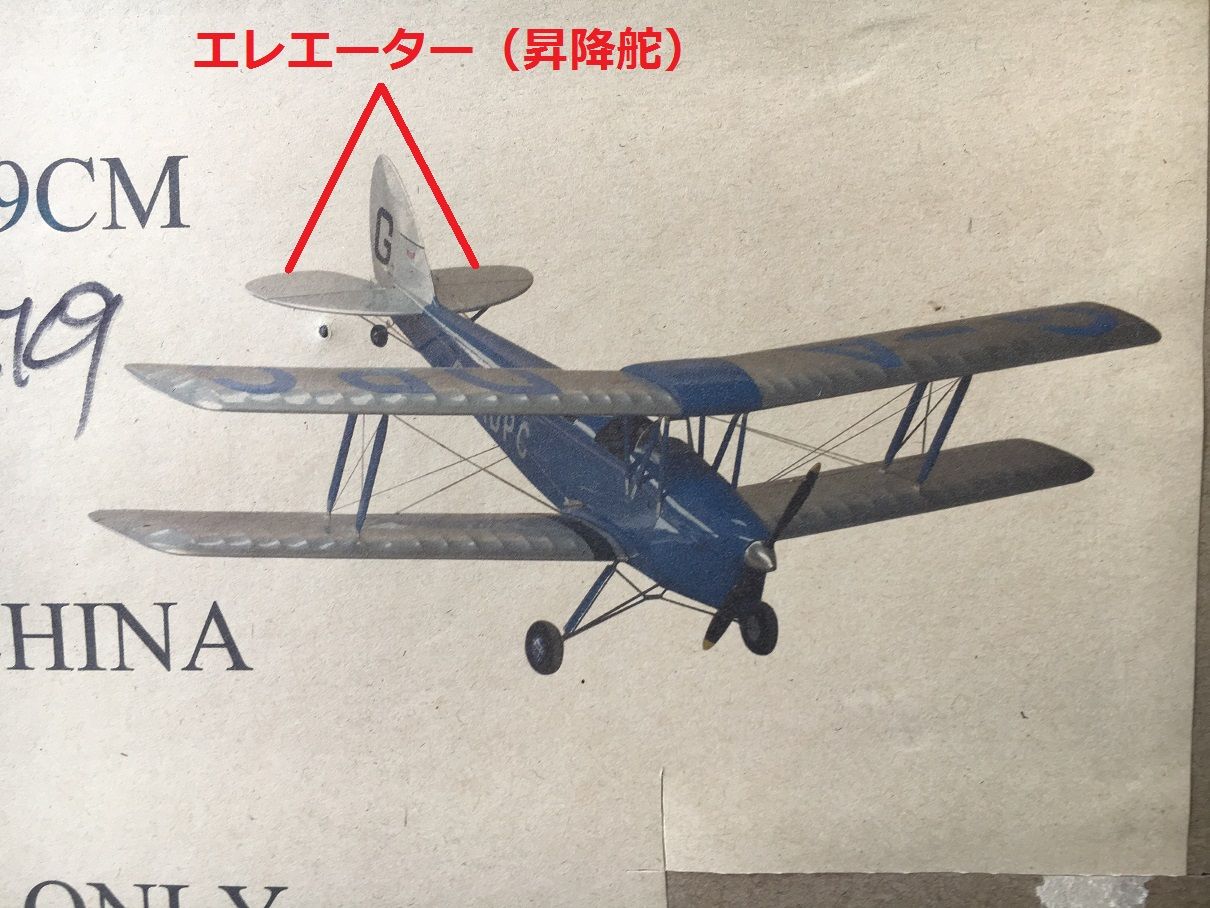

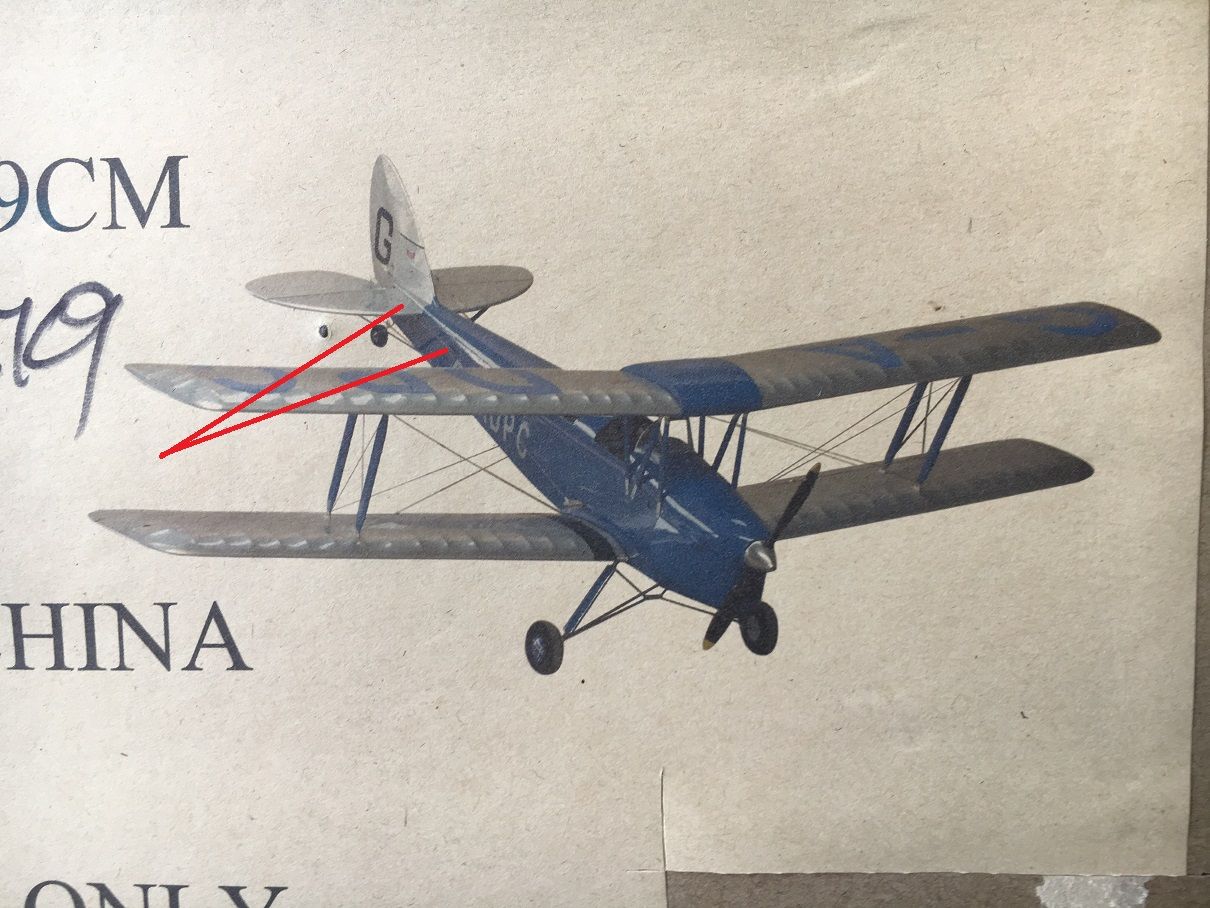

Tiger moth 買いました!(その9)【橋輪Blog】

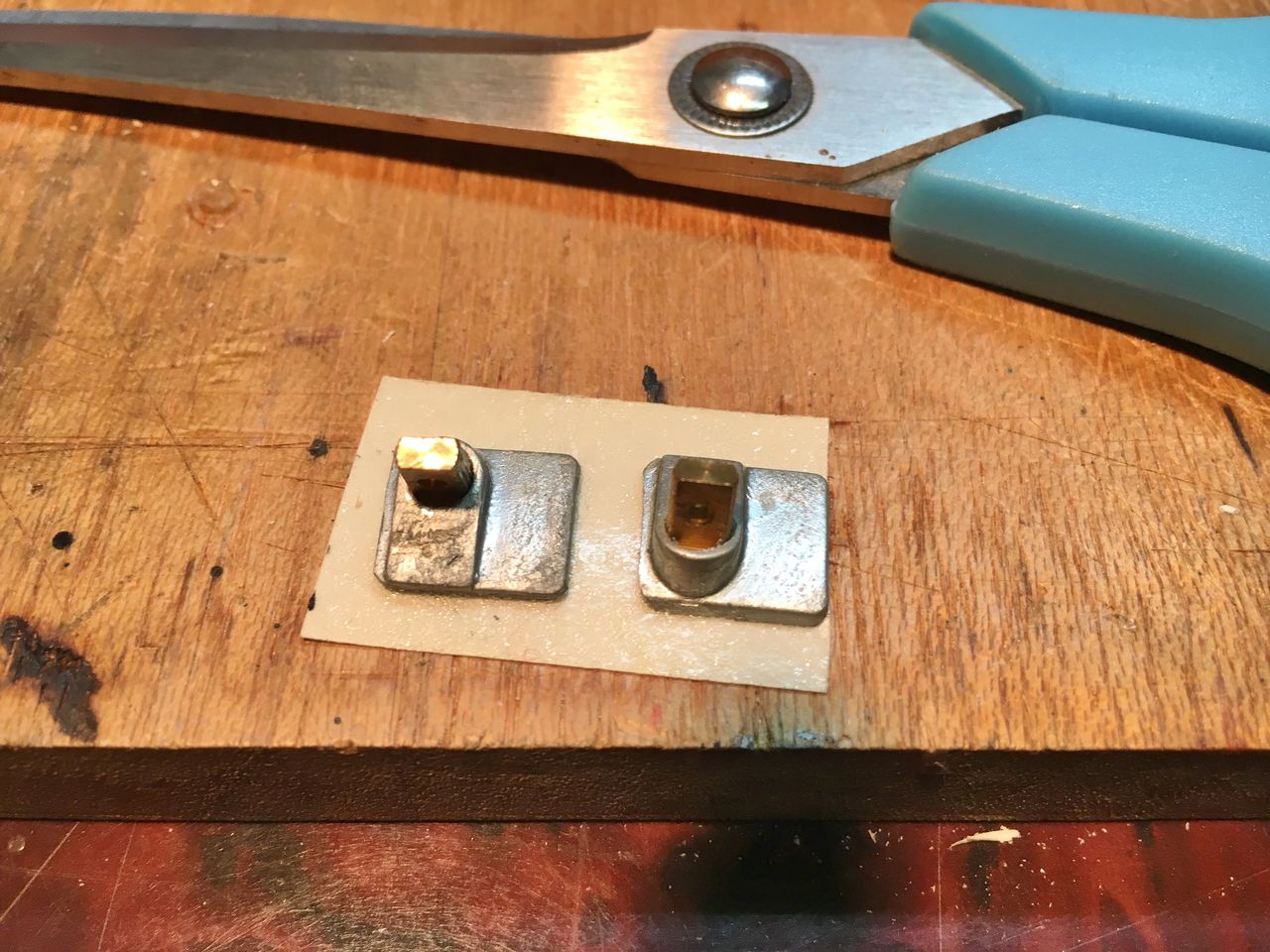

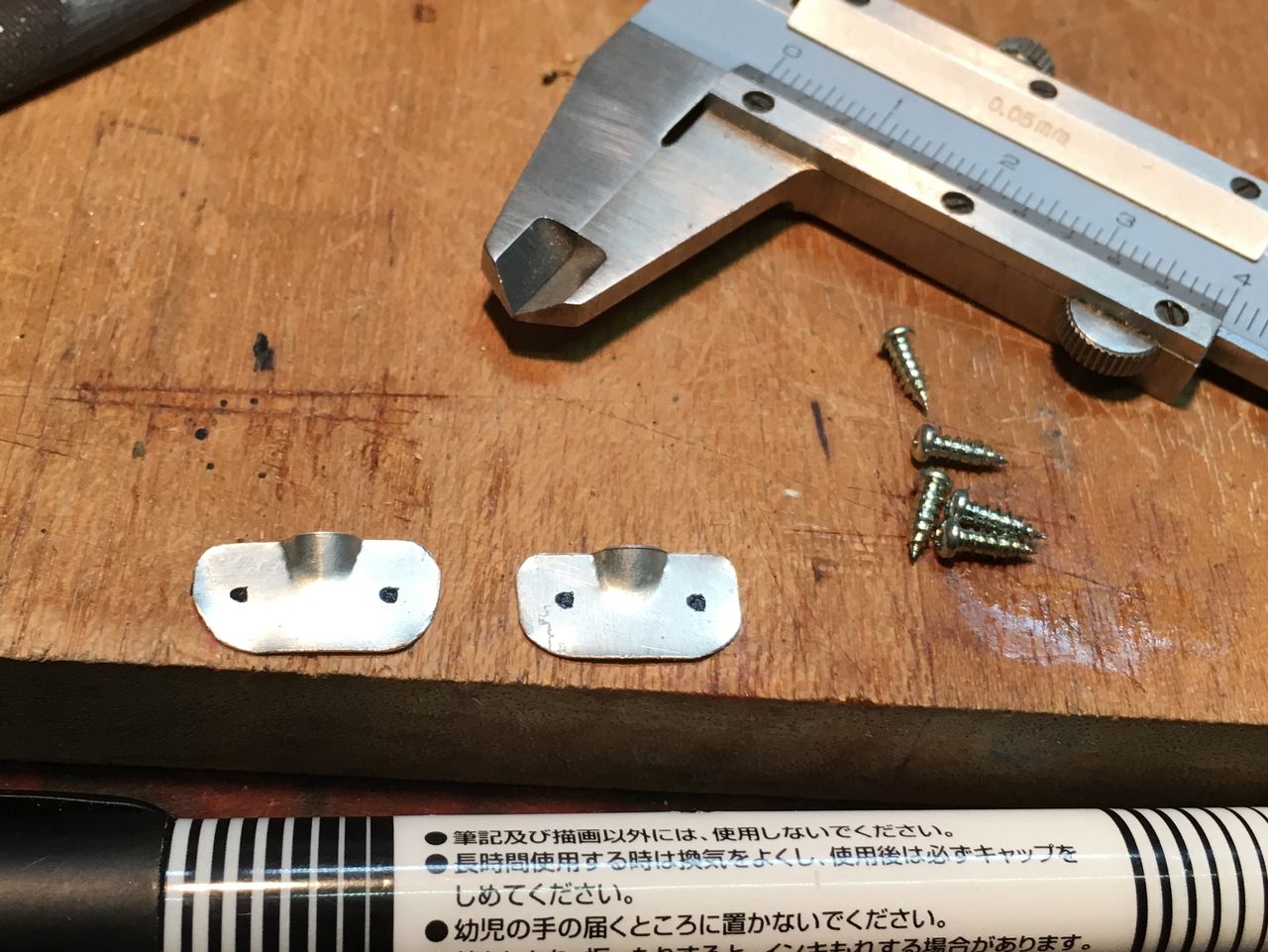

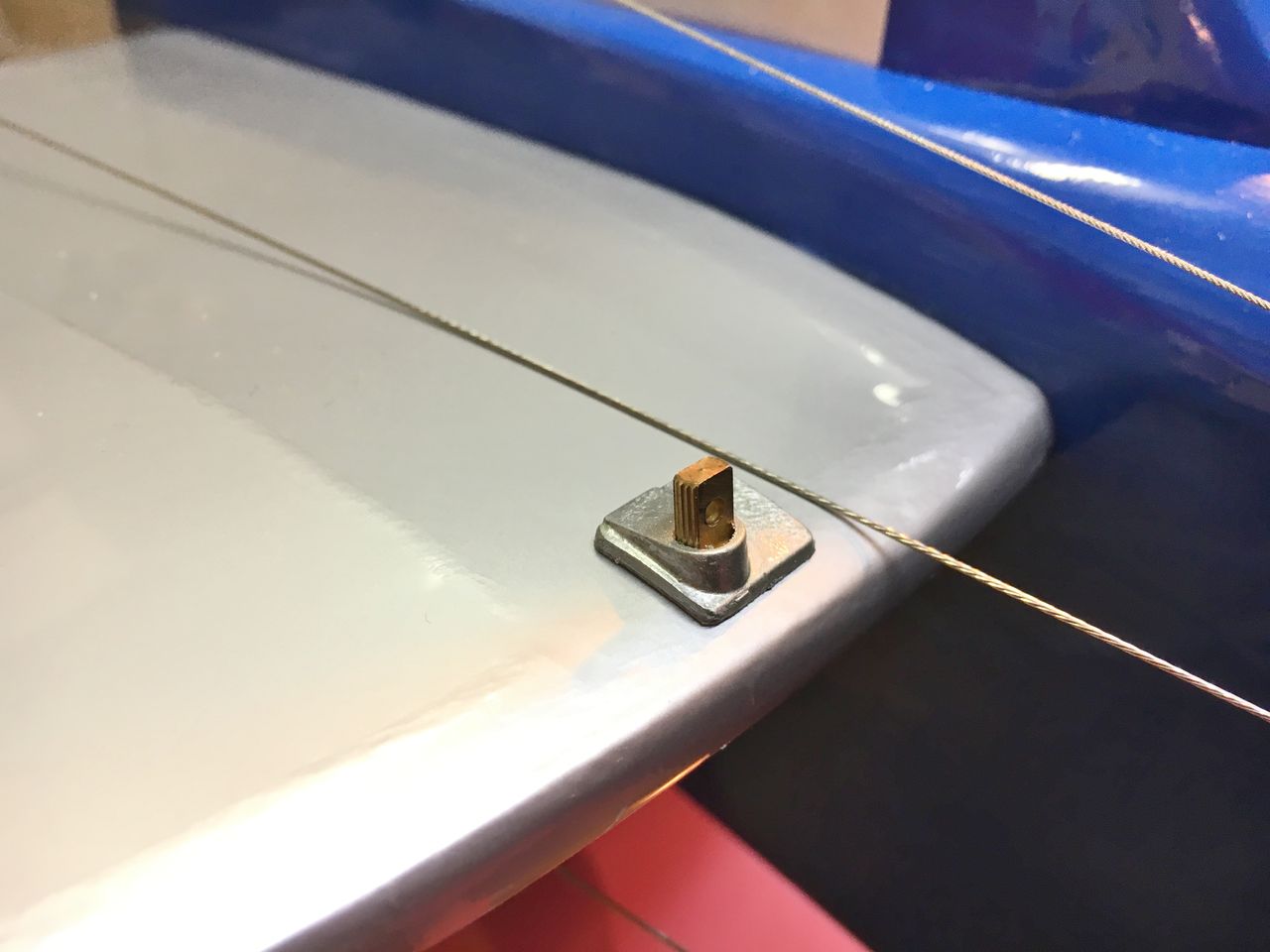

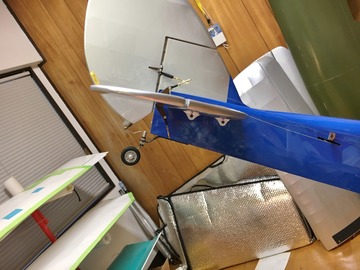

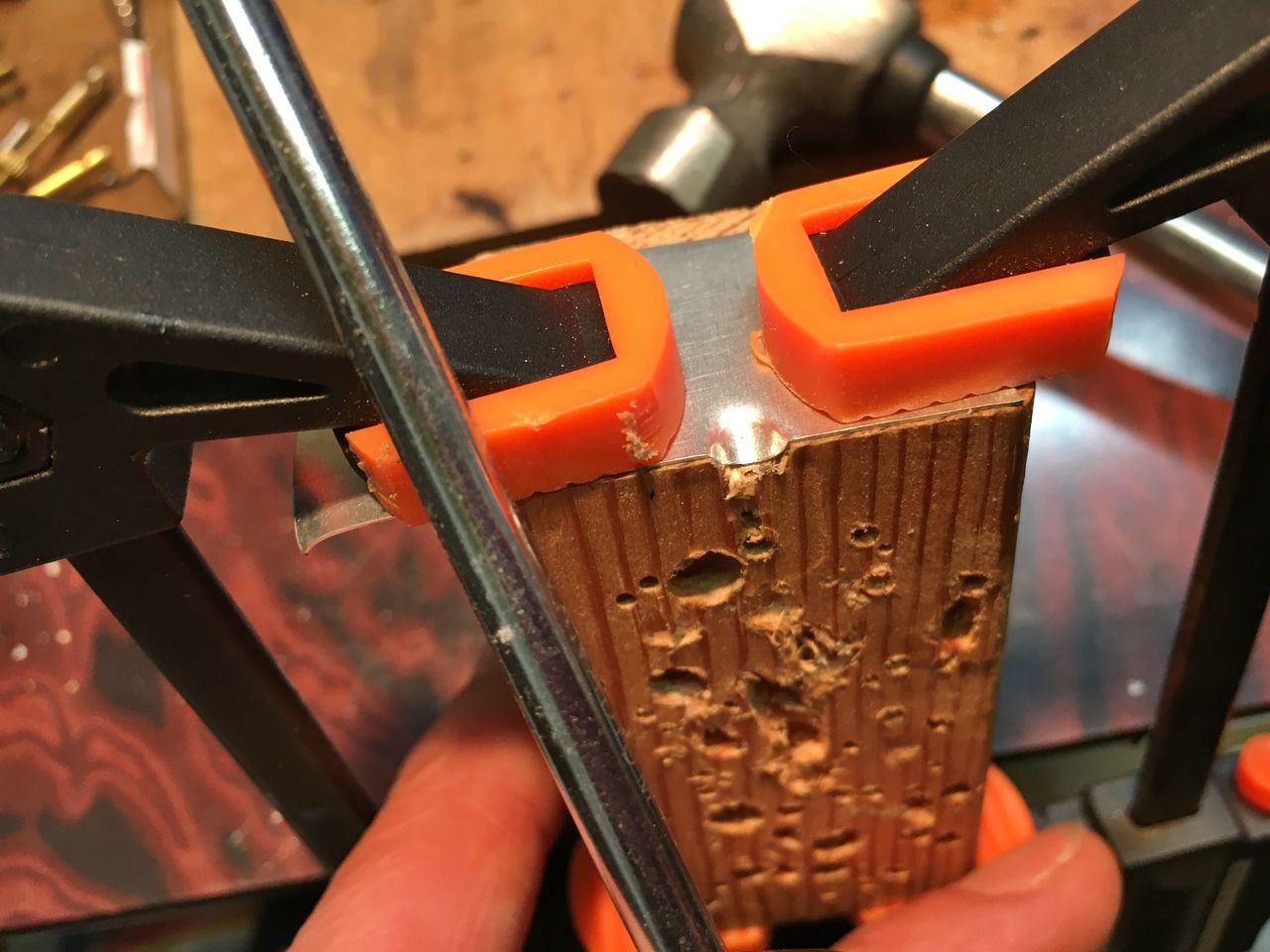

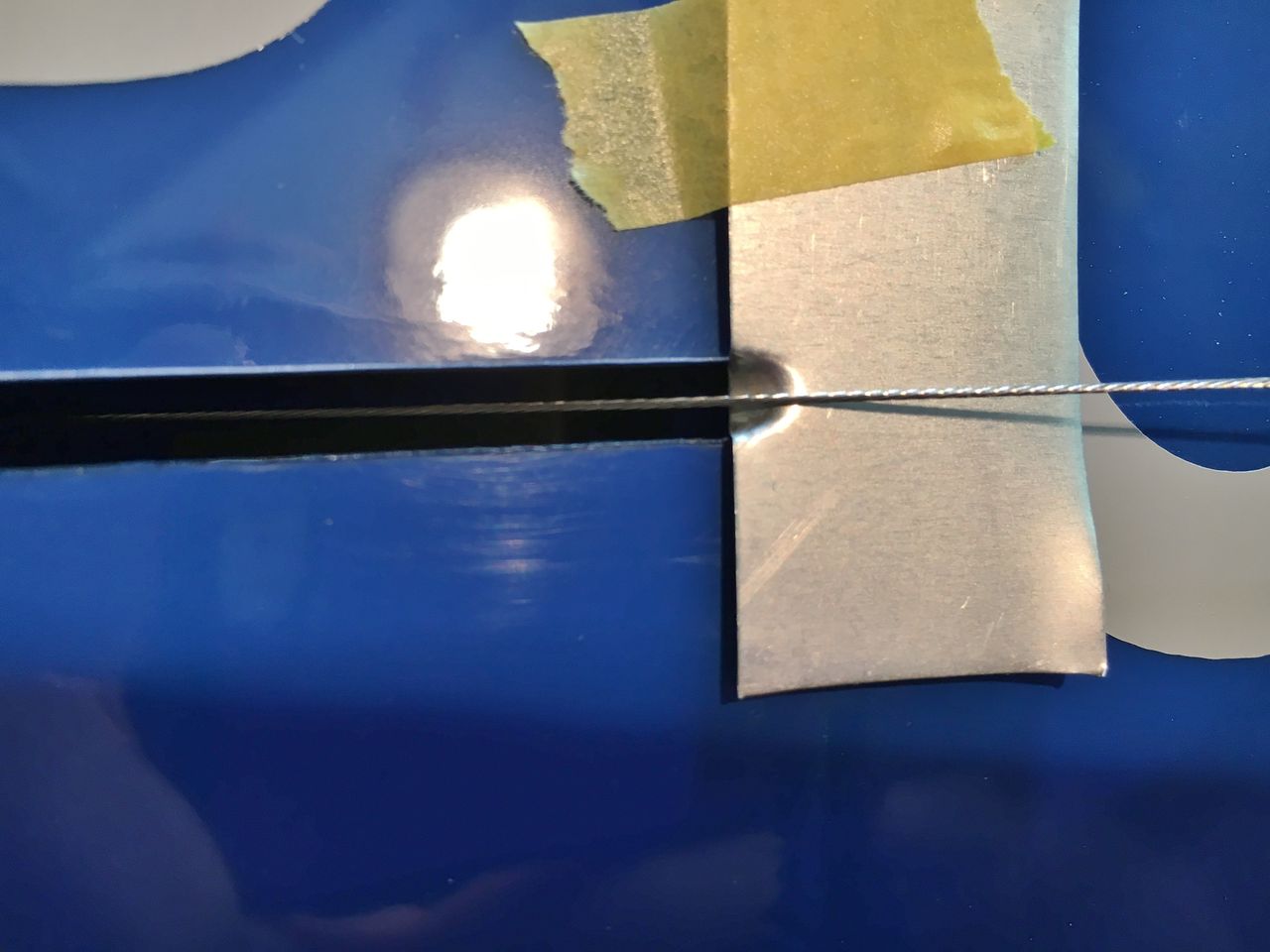

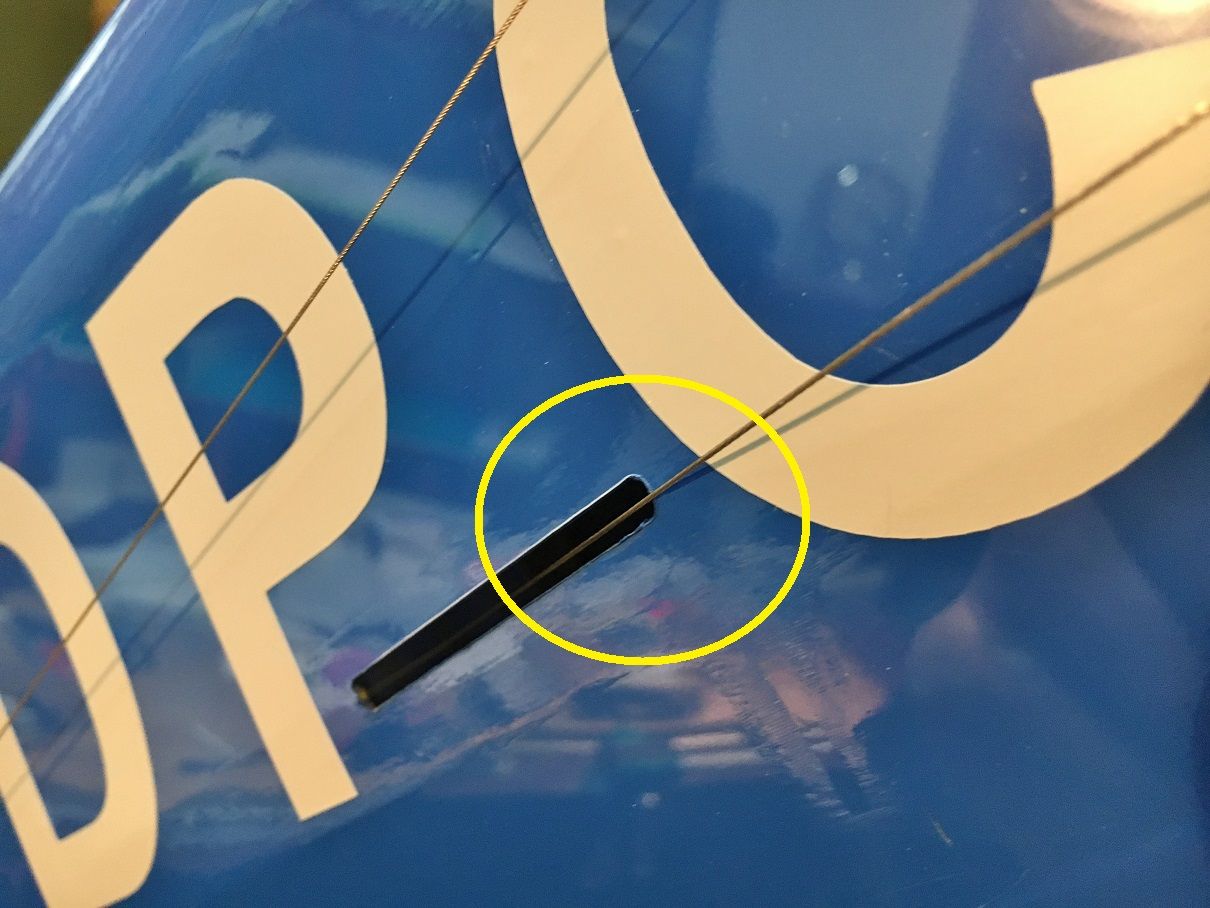

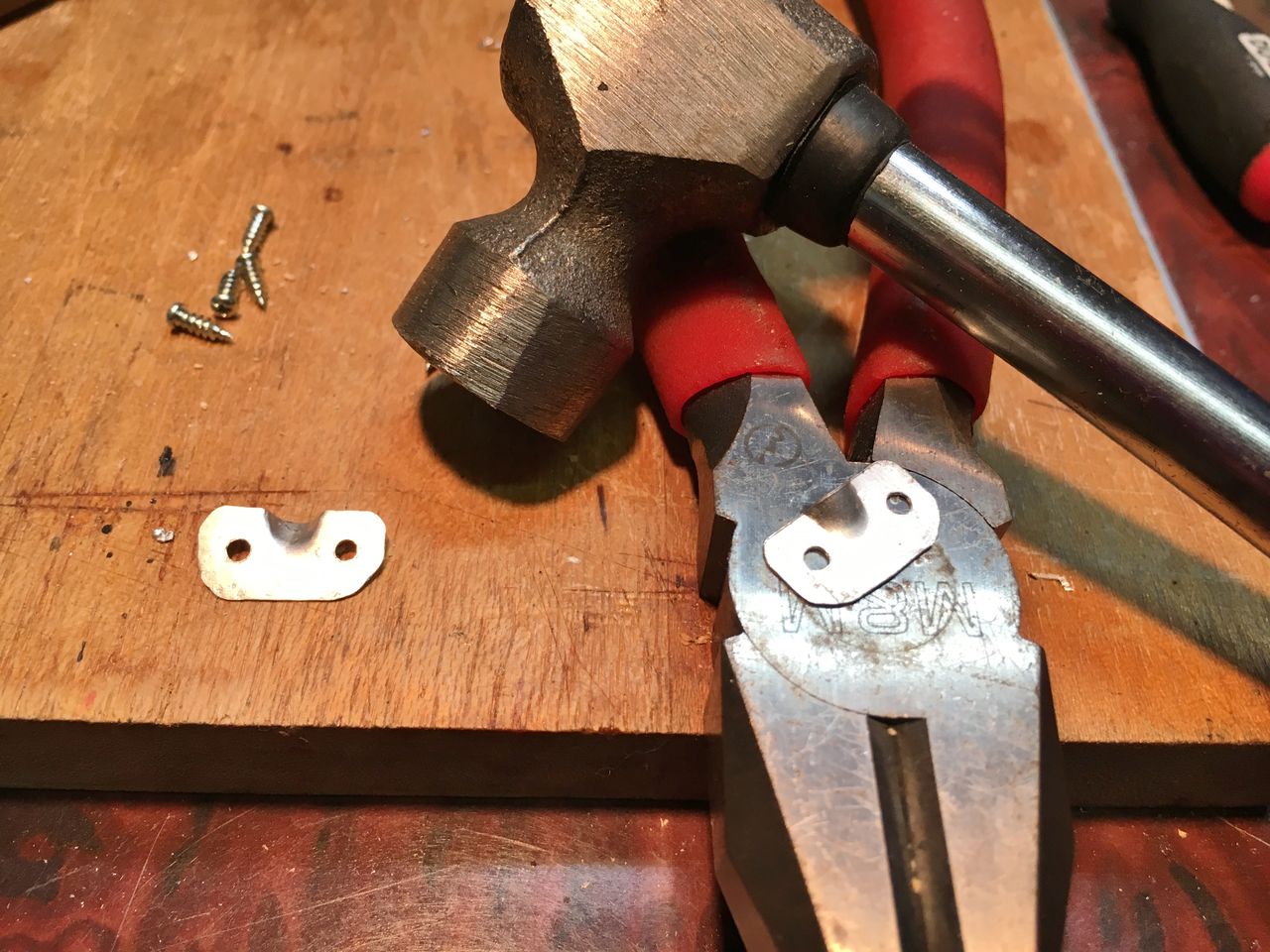

エルロンのリンケージ

IMG_0685 - コピー

船長のヘッドベアリングシム見つけましたよ!到着を待って今夜は社長室よりお届けする。前回大変な思いをして取り付けたエルロン(補助翼)のリンケージを行います。

IMG_2009
この動翼を動かすための工作です。


IMG_2076
またもや問題の2か所であります。


IMG_2077

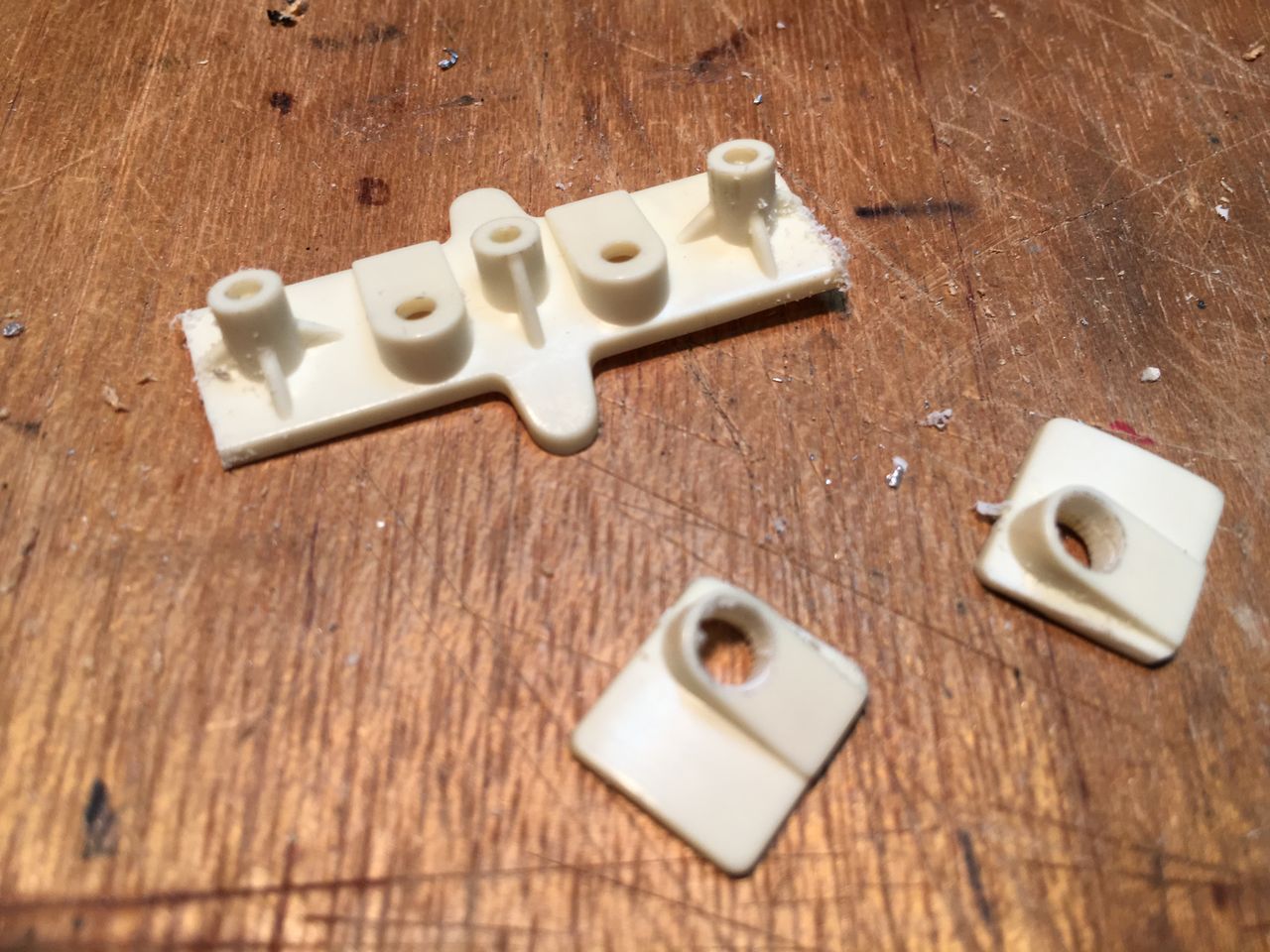

ホーンと言うパーツですが、これがまた”おバカ”キットでありまして、翼長3m 150cc エンジンのアクロバット機に使えるんじゃないかってほどバカデカいのが入ってきます。(知ってて色なんか塗っちゃってますが)

IMG_2078
スリットに差し込むと、



IMG_2079
裏側に飛び出てしまいます。



IMG_2080

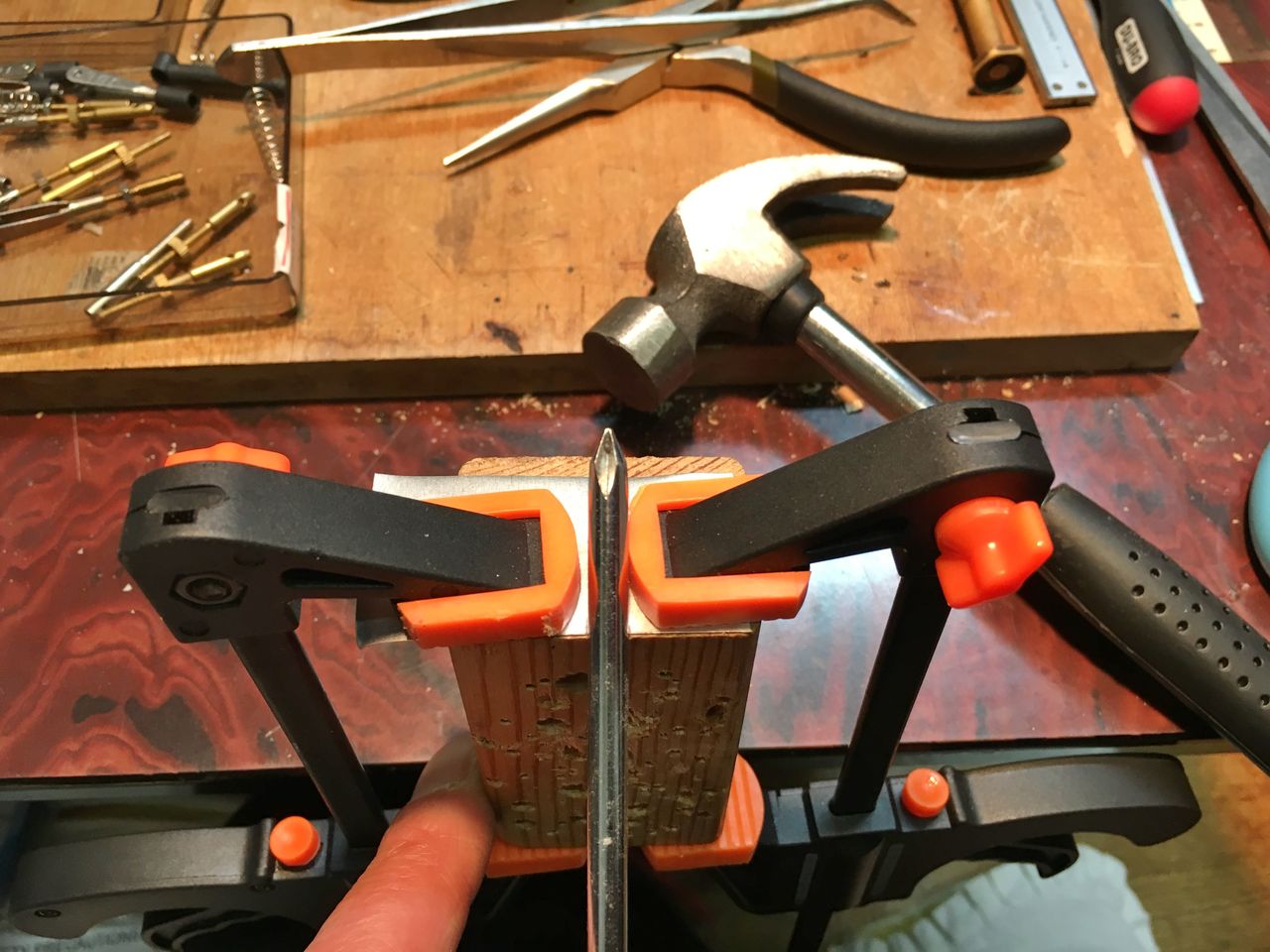

これは赤ラインでカット。


IMG_2081
意味なく長いホーンは穴位置も全然ちんぷんかんぷんであります。


IMG_2084
穴位置は、必ずヒンジラインと一致していなければ、上下で動きが同じになりません。


IMG_2086
ヒンジラインに新たな3mm の穴を開けます。


IMG_2087
元々開いていた三つ目の穴は使いませんが、取付面積を取るために残しておきます。


IMG_2088
この先はいりませんのでカットです。


IMG_2089
先端を形成して、


IMG_2090

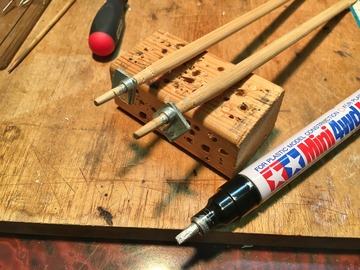

またペイントしておきましょう。


IMG_2097
ほら今度はピッタリでしょ!



IMG_2098
次にやらかしてんのがサーボハッチ。


IMG_2102

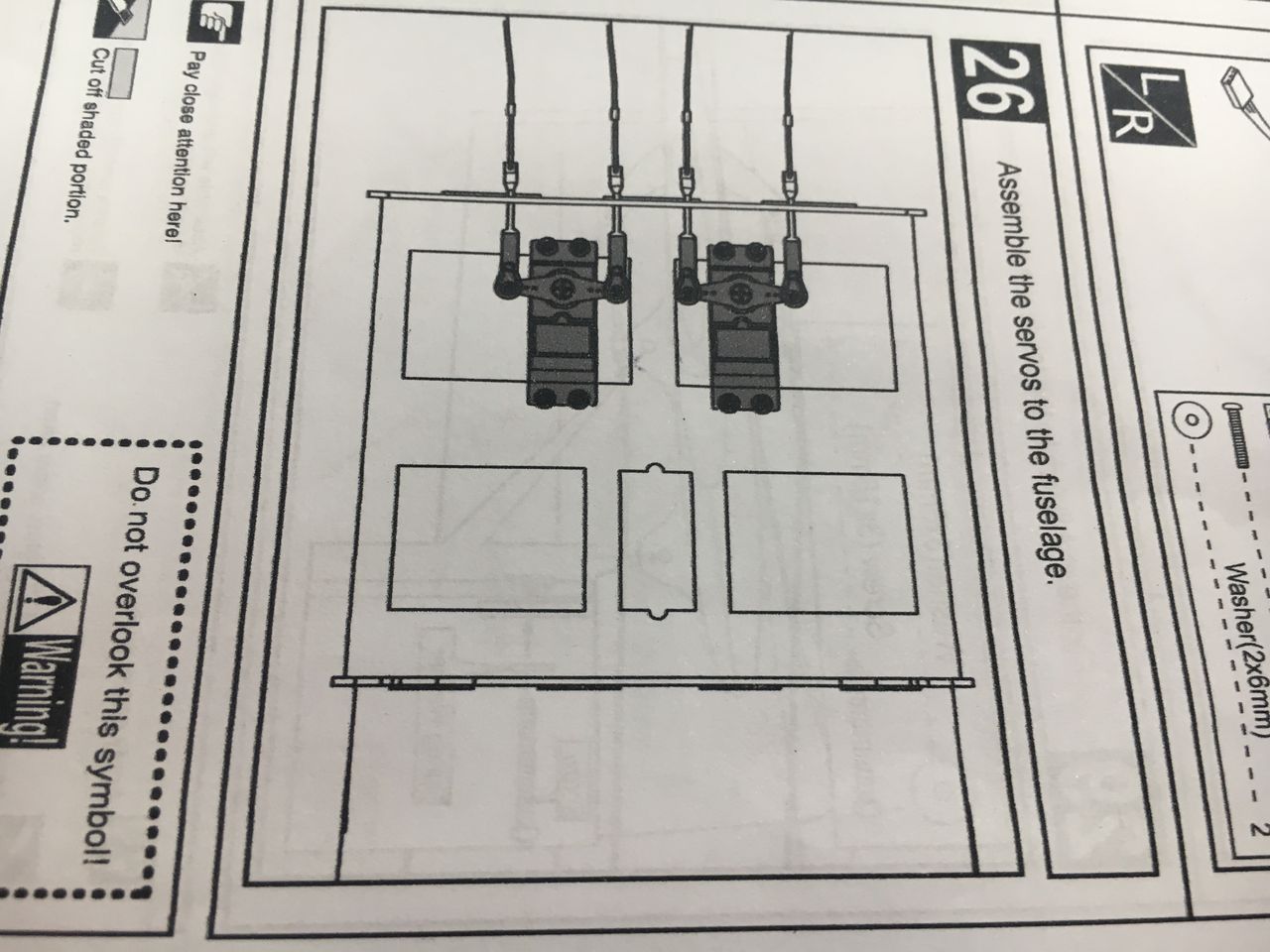

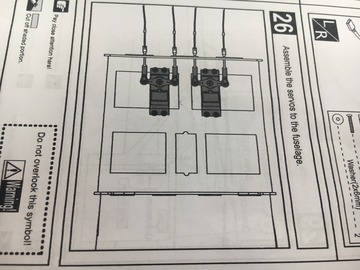

説明書に従って進むとこのハッチの裏にサーボモーターを取り付けなさいとある。


IMG_2099
ところが裏には何もないただのハッチ。


IMG_2100

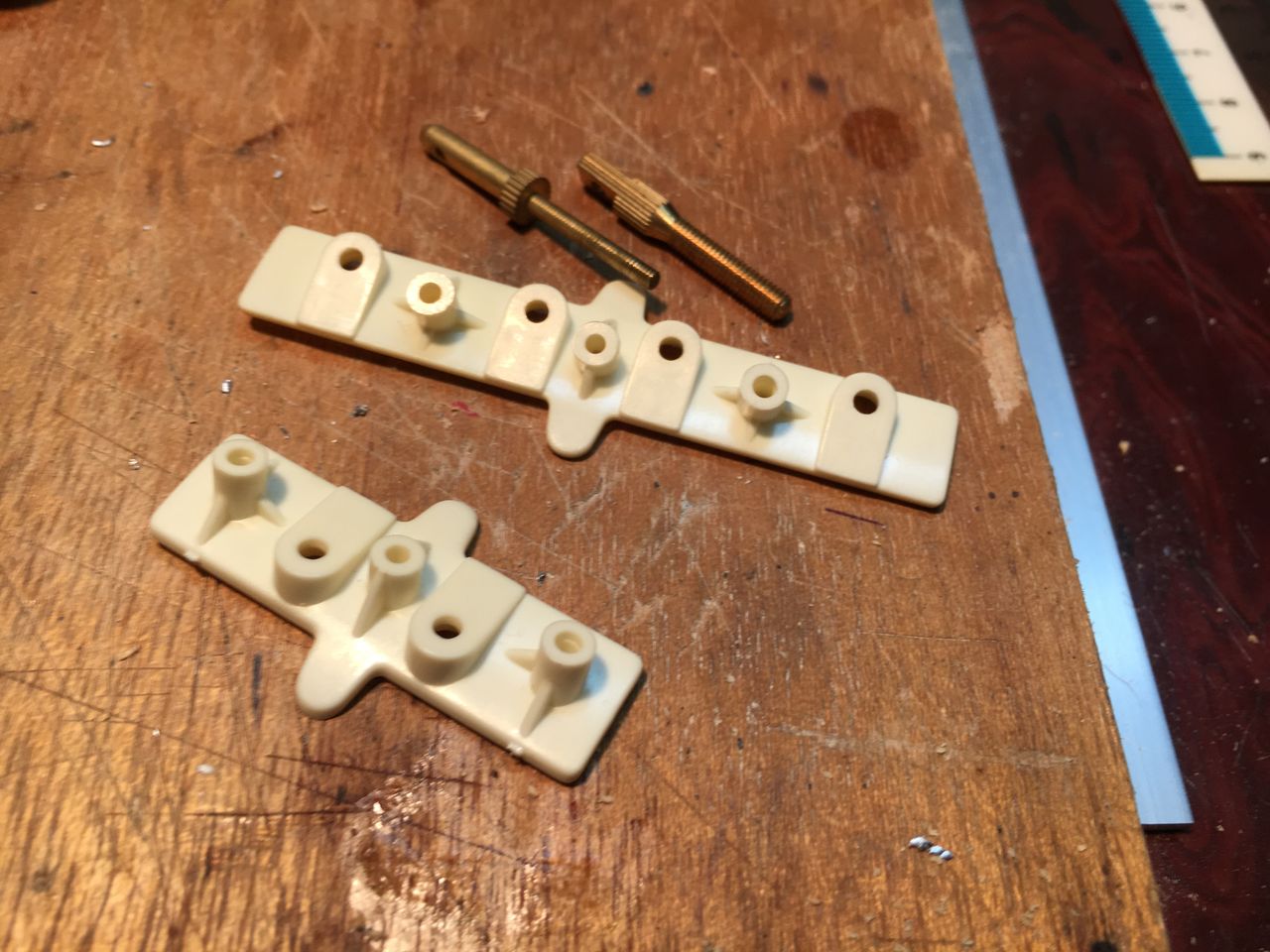

サーボベットのストックはあるがサイズが合わない。


IMG_2103
こんな具合となるがサーボベットを作るのが面倒。


IMG_2104
スケール感は薄れるが整備性を考慮して縦積みとする。この方が取付も簡単。


IMG_2142
受信機とバッテリーを繋いで、


IMG_2141
スイッチ ON!


IMG_2144

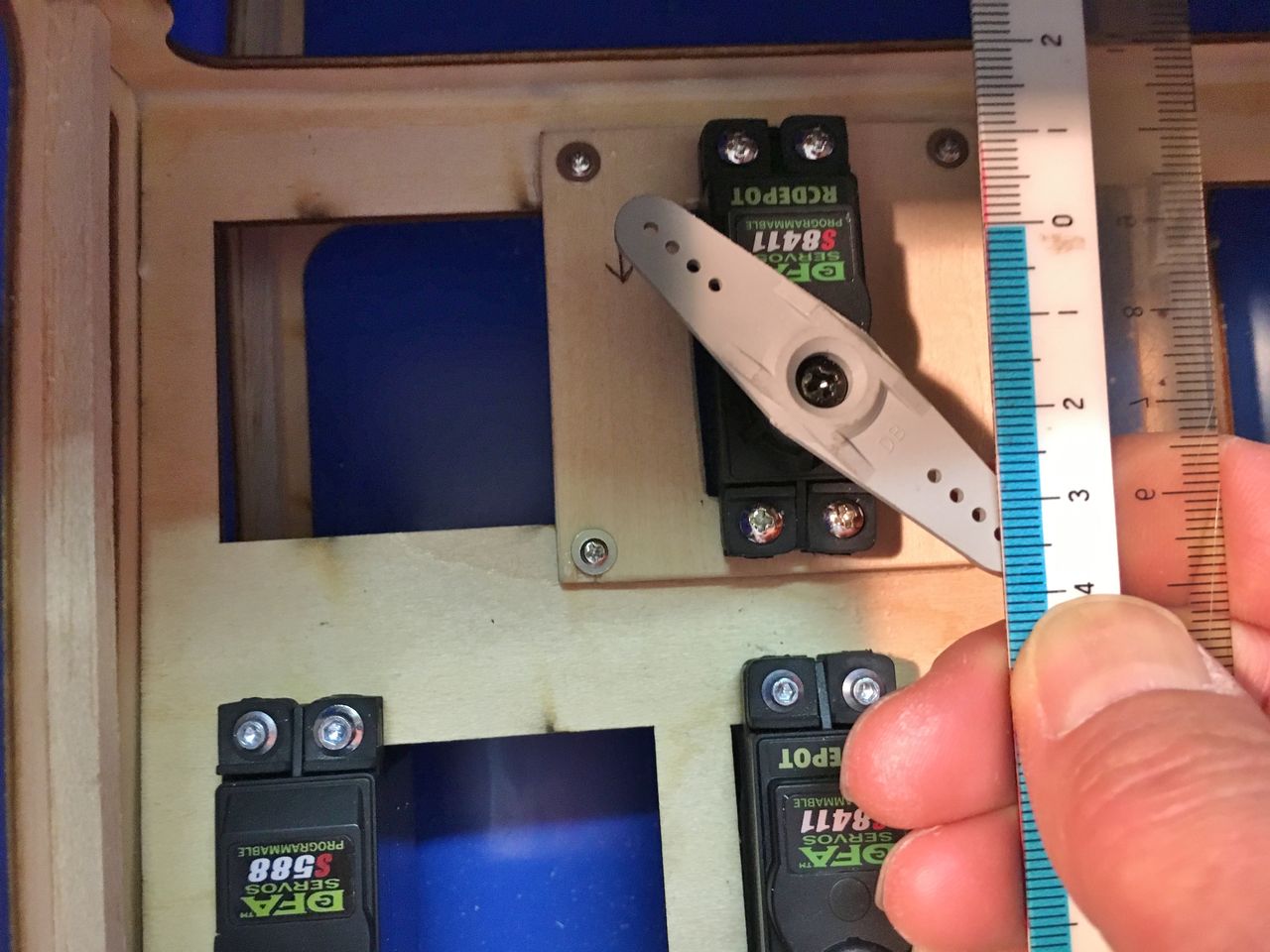

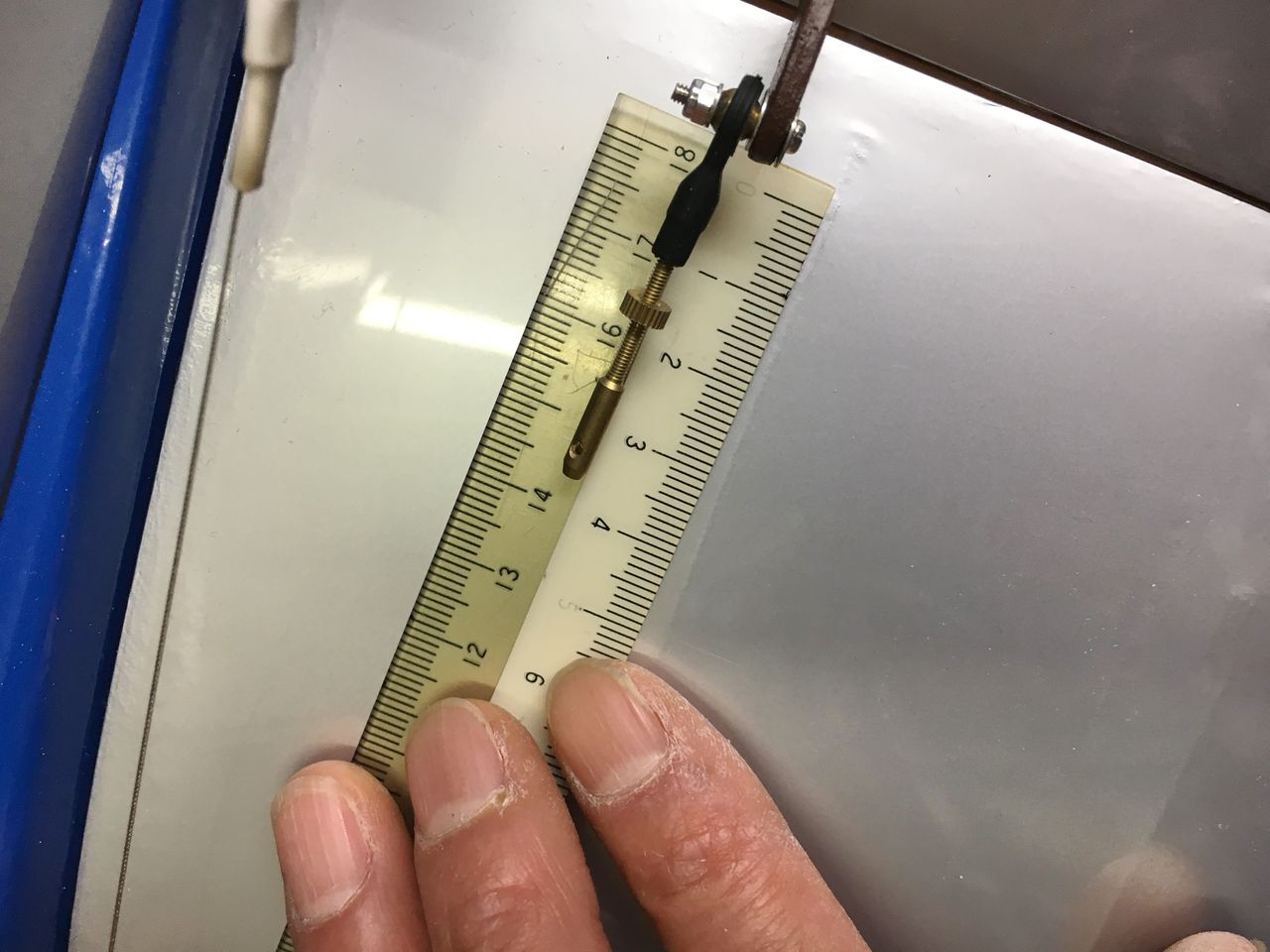

ストロークを見てみる。


IMG_2146
これがエルロンがフルに下がった状態。


IMG_2147
これだとサーボホーンの長さが足りません。


IMG_2178

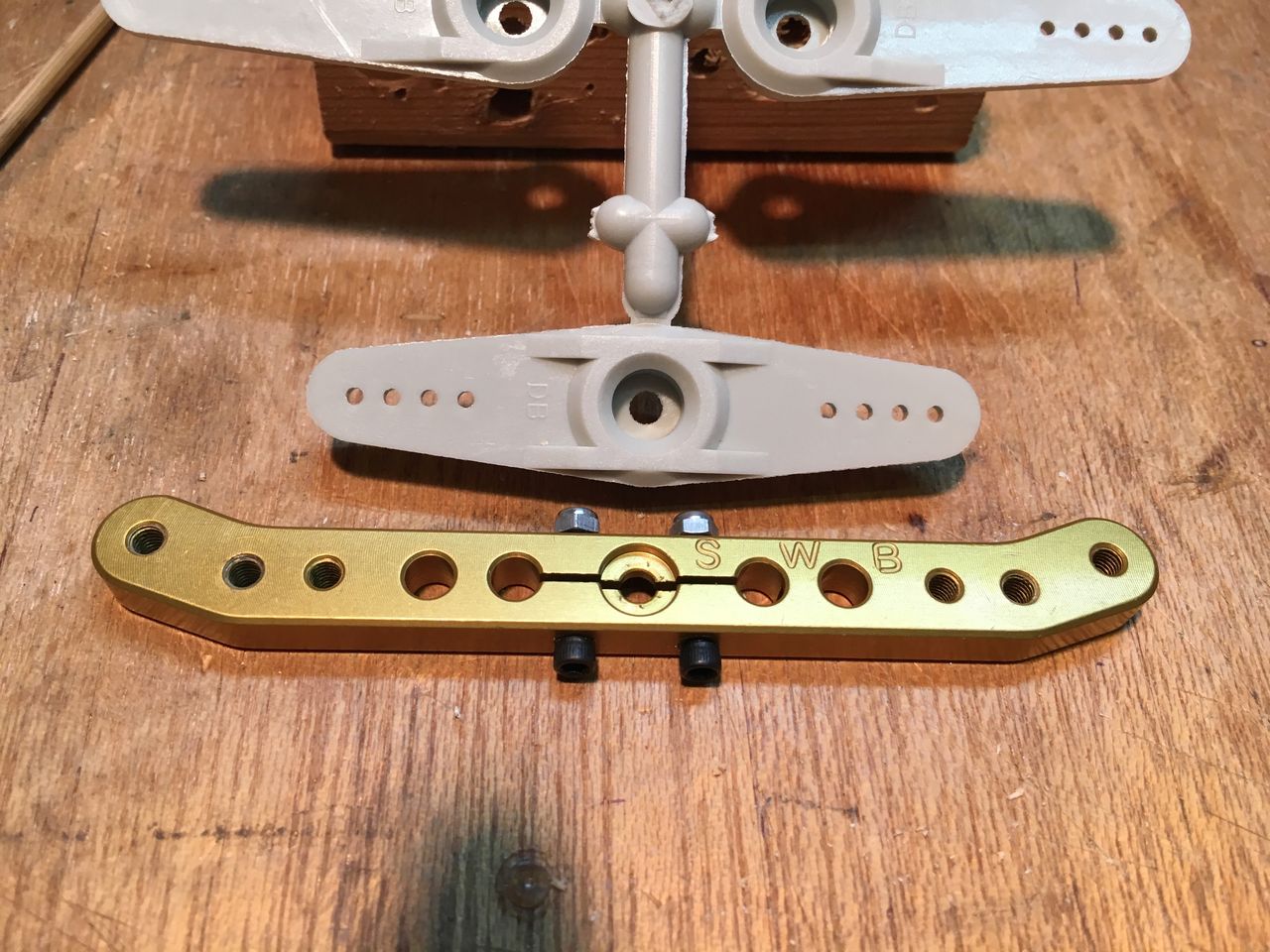

DU-BRO ロングサーボアーム。


IMG_2179
中くらいの長さのやつがいいかな。


IMG_2180
今度はストロークが足りました。


IMG_2182

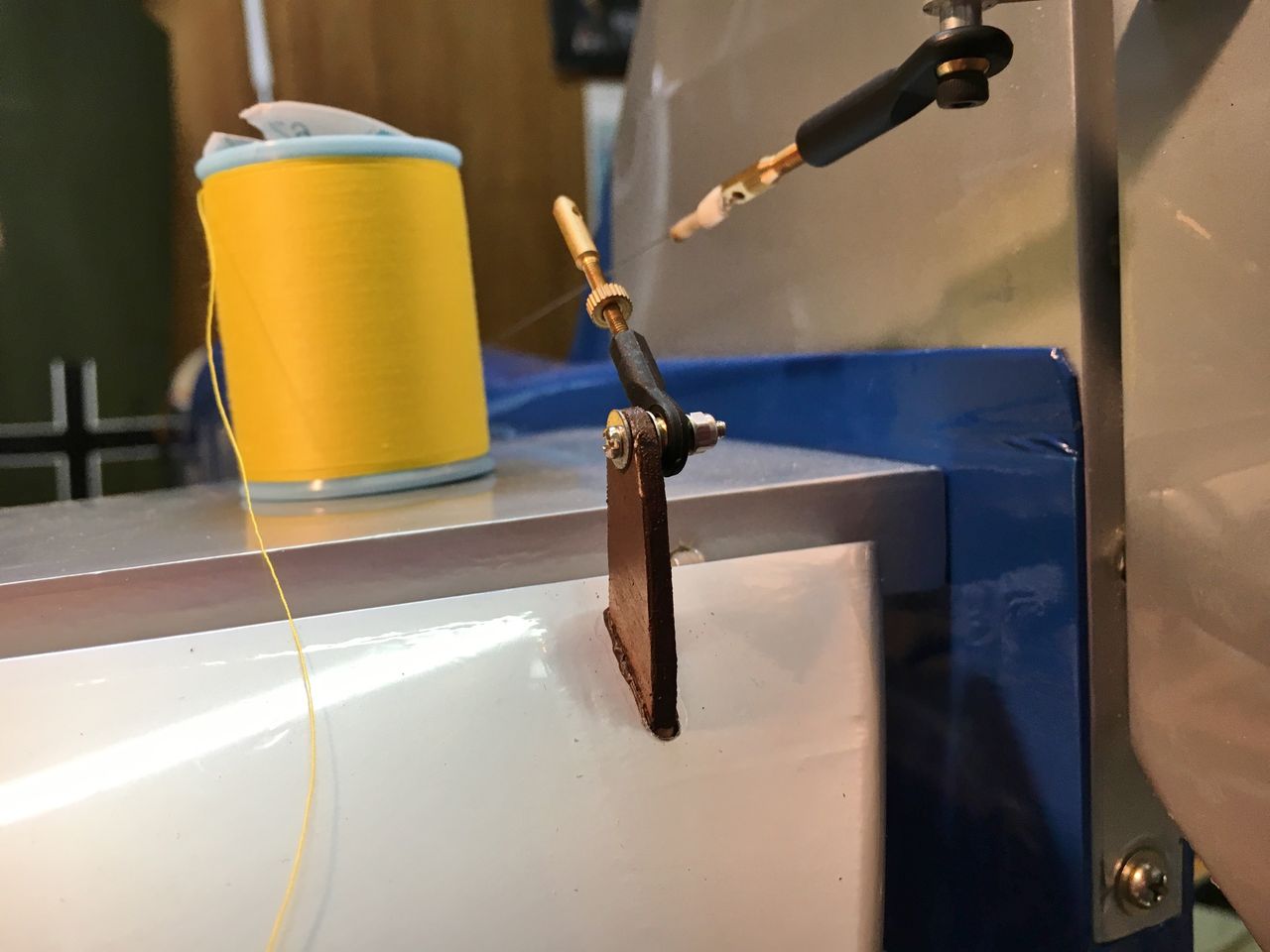

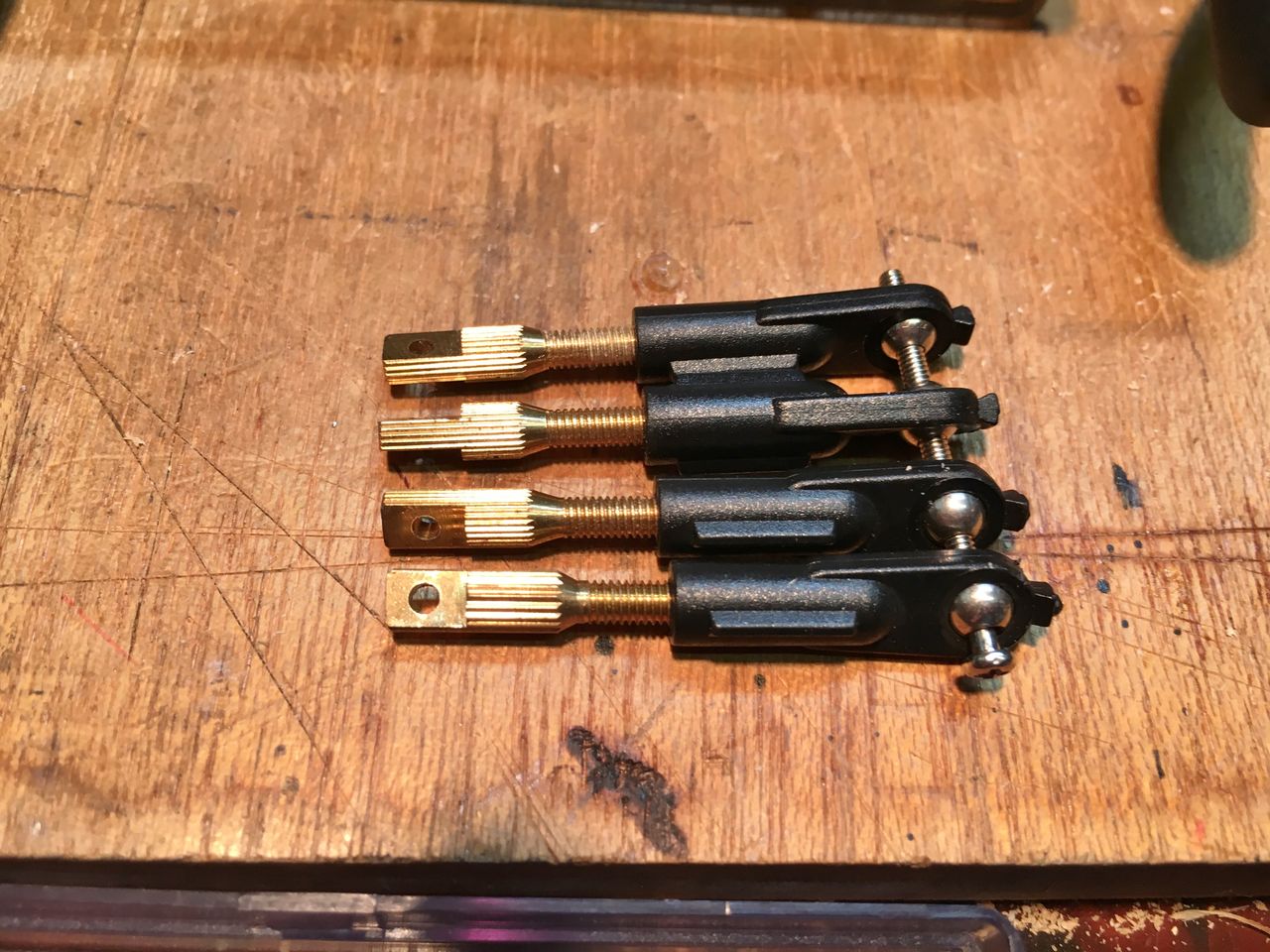

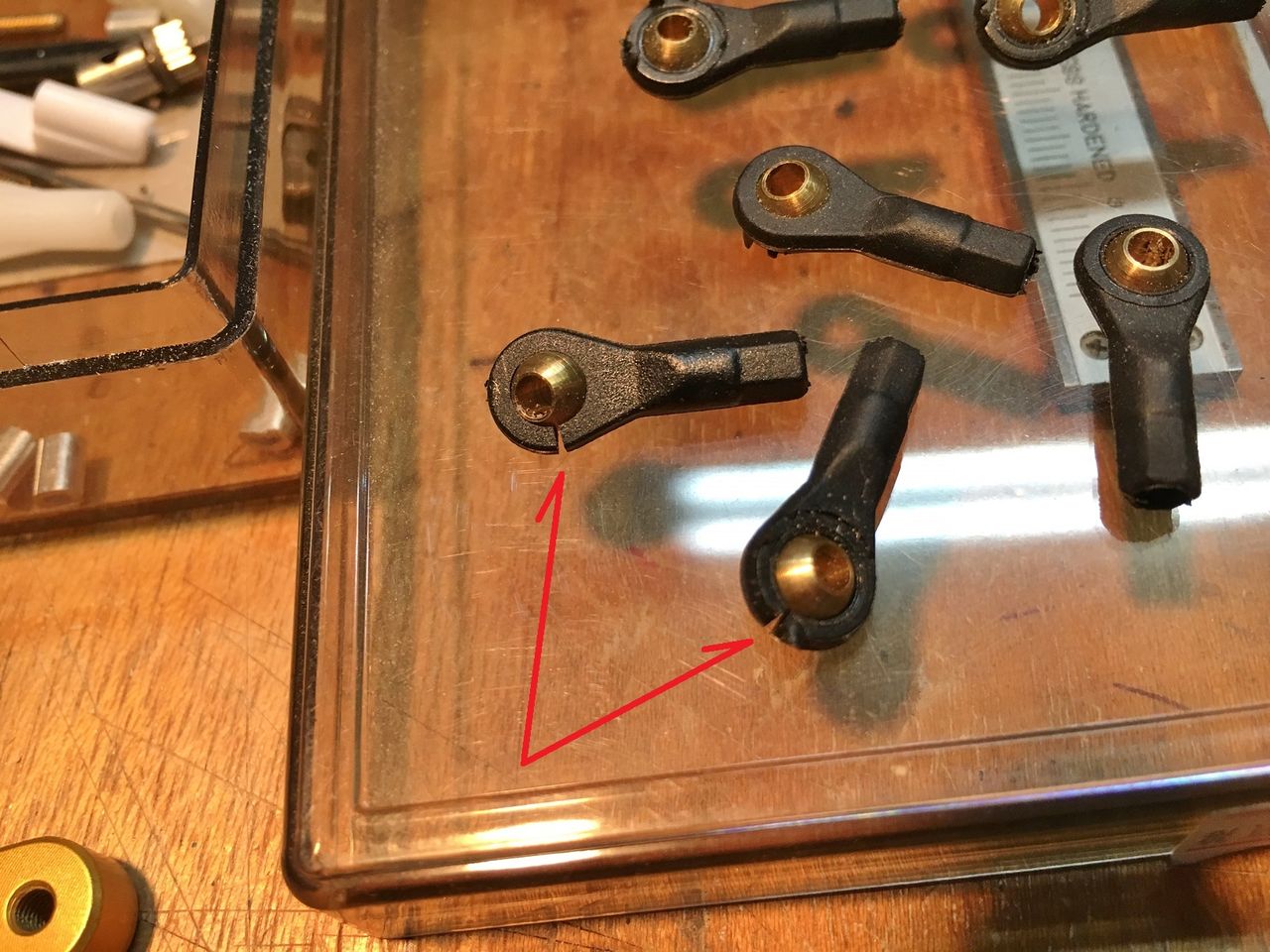

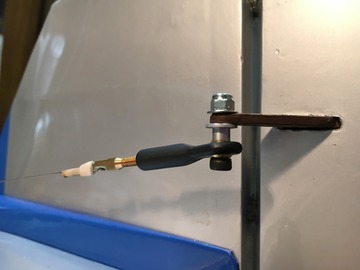

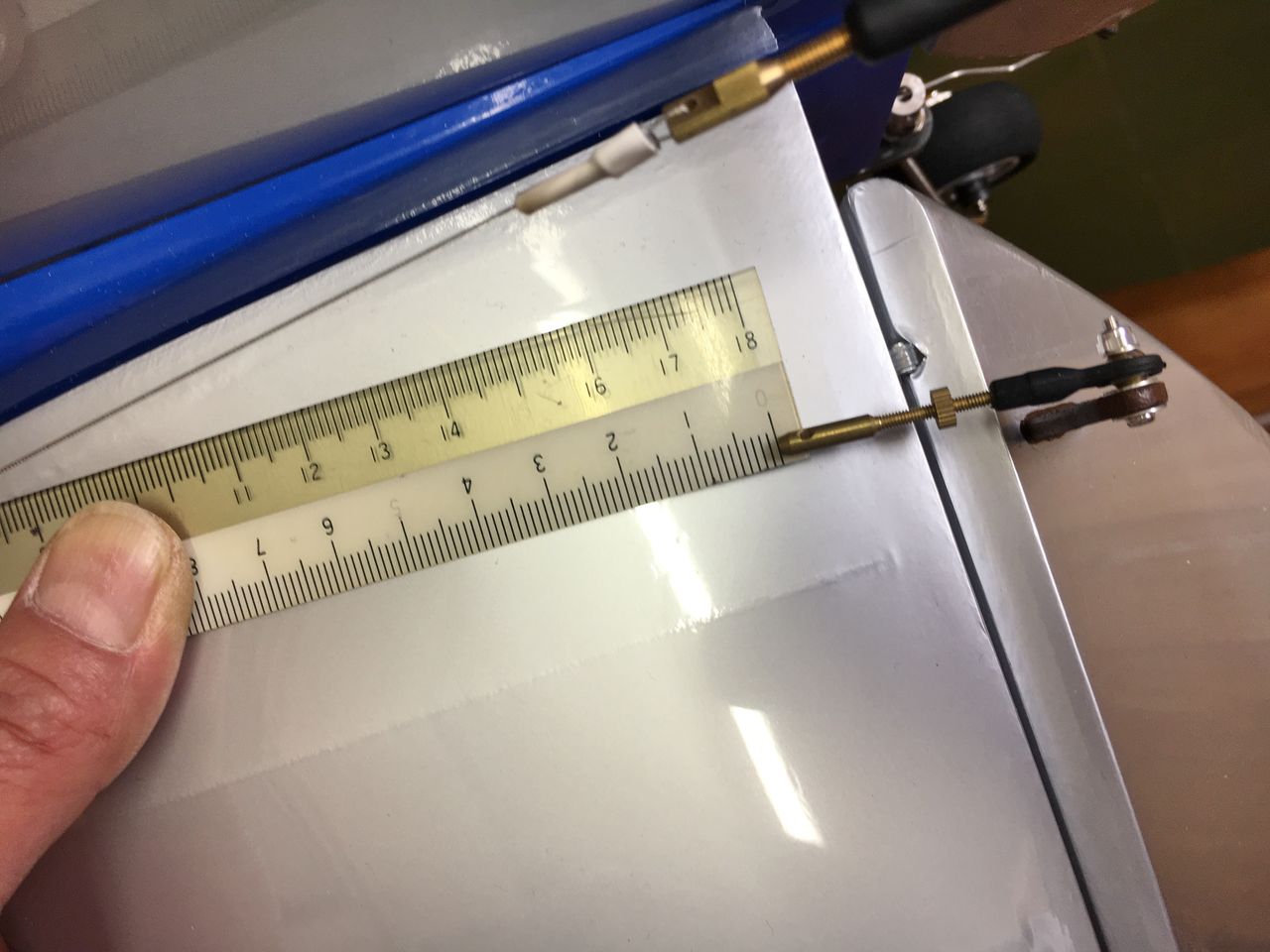

4-40 ボールリンクで繋いでみるとボールの回転範囲が足りなくてエルロンホーンの穴位置までロットが下がりません。

IMG_2183
そろばん玉をボールの上下に噛ましリンクの動きを増します。


IMG_2181
今度は余裕でクリアー。


IMG_2185
こちら側は殆ど回転運動しかしないのでそろばん玉は1ヶ。



IMG_2186
さてとサーボベットを作りましょう。


IMG_2187
作ると言っても四角い穴を開けるだけ。


IMG_2188
何時もの型紙で、マーキング。


IMG_2191
これを切り出します。


IMG_2193
サーボとハッチ取付用の下穴を1.5mm のピンバイスで。


IMG_2194
これでサーボベット付きハッチとなります。


IMG_2195

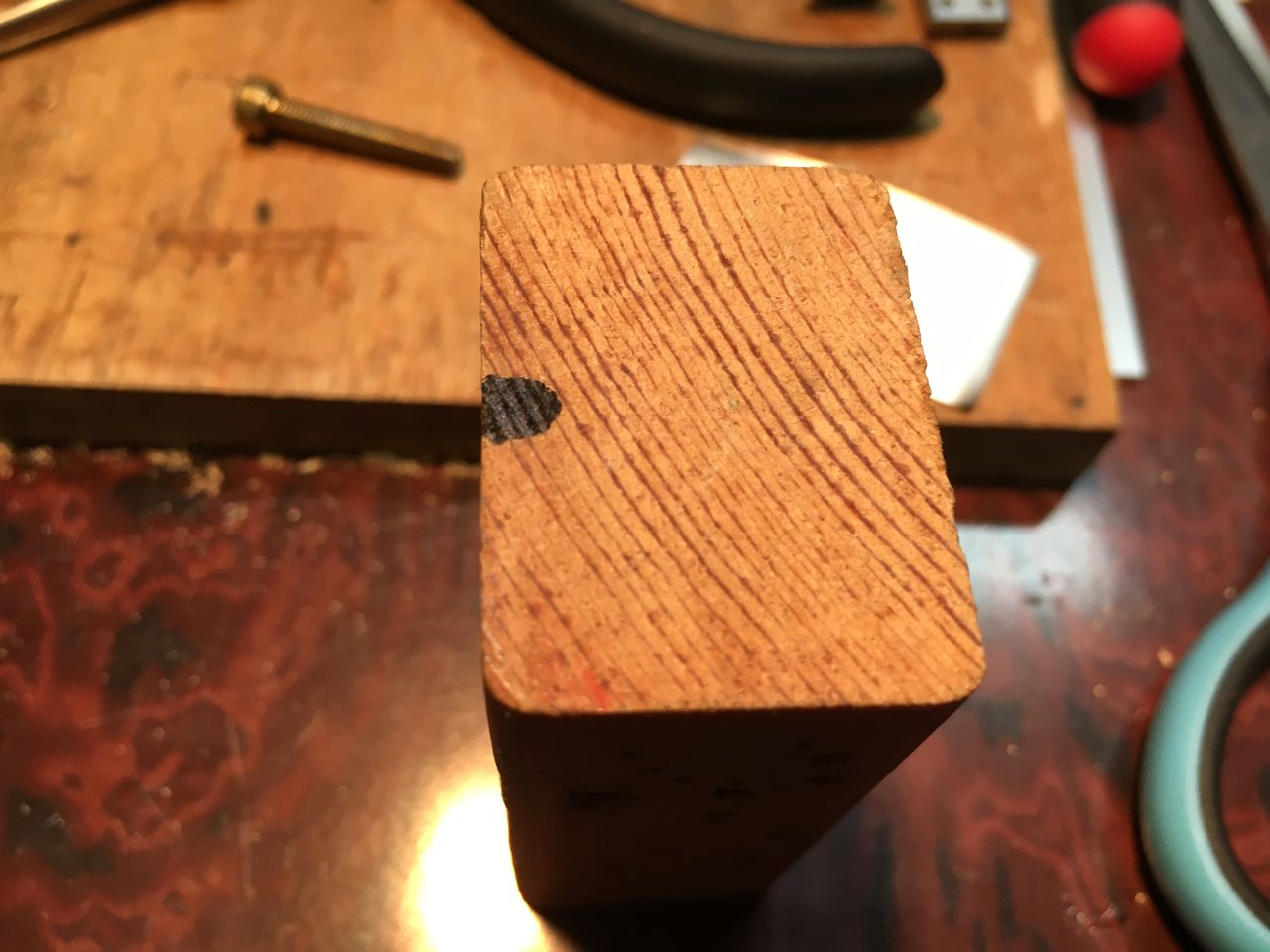

ハッチが薄いのでサーボ取付ビス用に堅木を接着しました。


IMG_2199
これだと縦方向の強度が出ませんが、サーボ自体がストリンガーとなるので大丈夫です。


IMG_2200
サーボハッチの完成。


IMG_2313
IMG_2314

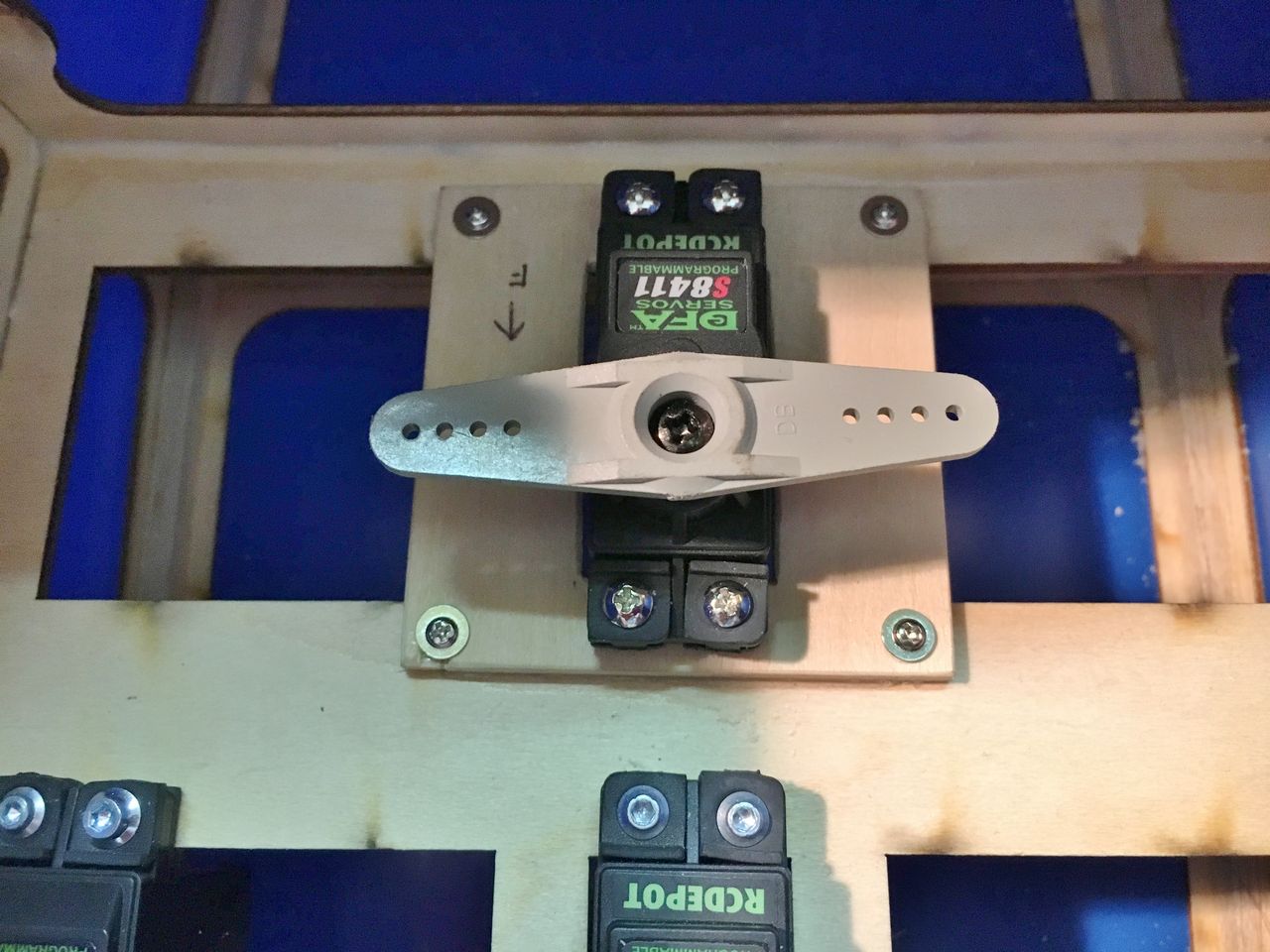

エルロンリンケージの完成。この搭載方法だとサーボが丸見えとなりますが、飛行機組んだら裏側だし DFA(ディー・フォース・エア)のラベルが見えますから RC DEPOT のコマーシャルにもなります。こんなに苦労してるのに偉いでしょ!

次回につづく、
