MOULTON DOUBLE PYLON を組む 2

IMG_0632

シートピラーを取り付けてバイクスタンドにセット出来ました。今日はフレームの下準備と言うことで、BB シェル回りをやって行きましょう。ダブルパイロンフレームは、フレクシターサスペンションフロントフォークが「The HALL of Moulton」(ザ・ホール お城)でアッセンブリーされてきますのでフロントセクションの加工修正工程がいりません。

IMG_0633
先ずは、BB タップでハンガーネジの修正を行います。ハンガー規格は、BC1.37 × 24(JIS)。



IMG_0634
左右から挿入したBB タップのきっかけが乗ったら、



IMG_0635
左右同時進行で切って行きます。



IMG_0636
深さはこの程度だろうか?200万円のフレームに緊張が走ります。



IMG_0637
結構削れましたね。



IMG_0638
綺麗になりました。




IMG_0639
仮のBB をセットしてみます。抵抗なく奥までねじ込めればOKです。



IMG_0640
続きまして BB フェイスカット。右はだいぶ凸凹してそうです。



IMG_0641
JIS アダプターを右側にセット。



IMG_0642
左側から削って行きます。



IMG_0643
ちょっと待ってくださいこれ際どいですね。



IMG_0644
カッターの刃がフランジを削りそうですね。



IMG_0645
最悪傷つく覚悟で、



IMG_0646
面一枚削ったところで、



IMG_0647
何とかなりましたね。



IMG_0648
続きまして右側。こちらは凸凹が深くれフランジのロウ付けも大分盛ってます。



IMG_0649
おっと!ざっくり行ってもうた!



IMG_0651
あ〜あ、これぼくのせいですかね?

薄刃の刃があったとしてもBB が乗ってしまいます。大きなキズは付きましたがBBの平行度が出なければ、どんなに良いBB組んでも良い回転は得られません。ま、BB組めば見えませんので。これでBBシェルの下準備は終了。

IMG_0652

果たしてリヤアームピポットは改善されているのか?

MOULTON DOUBLE PYLON を組む【橋輪Blog】

MOULTON DOUBLE PYLON を組む

DSC_5242

ダブルパイロンの組み立てに入ります。先ずはシートピラー。何故って?これが付いていないとバイクハンガーにセット出来ないので作業が始まりません。

DSC_5235
MICHE(ミケ)スーパータイプシートピラー 13.400円(税別)
Φ27.2 250mm  274g  6062 Alloy


DSC_5236
販売当初は、シルバー、レッド、ゴールド、ブルー、ブラックのアナダイズドカラーラインナップでしたが、現在は、シルバー、ブラックのみの販売になっております。


DSC_5238
なのでレッド、ゴールド、ブルーはもう手に入りません。
(各色1本ずつのストックで終わりです)


DSC_5239
大きく肉抜きが施されています。



DSC_5240
ヤグラは特殊なサドルロックシステムとなっています。



DSC_5243
勿論シルバーをチョイス。



DSC_5244
ダブルパイロンのシートチューブサイズは、27.2mm。



DSC_5246
ところがこれが入んねーっす!他のダブルパイロンをみてもきついみたい。



DSC_5247
ならば何時もの手で。先ずピンチボルトを抜きます。



DSC_5249
そして反対側のネジ山がある方から入れちゃいます。



DSC_5250
そしてスリットの隙間に薄口スパナを挟んで締め上げると、



DSC_5251
はい広がりました。

モールトンダブルパイロンの組み立て恐る恐るスタートです。

明日は、フレームの下準備を


Kitt カーボンバトンで大きくイメチェン Verge D9【橋輪Blog】

Kitt カーボンバトンで大きくイメチェン Verge D9

825d2a12[1]
DSC_5203

 以前にもご登場いただいた T H さんの ULTEGRA Di2 搭載の tern Verge D9。ALEXRIMS R390 だったホイールを Kitt Custom Carbon Tri-Spoke  Wheel に組み替えました。同じ451でも物凄くロー&ロングになったように見えますね。これは特に406より451の方が顕著に現れます。


DSC_5212
Kitt Custom Carbon Tri-Spoke  Wheel 451



DSC_5221
タイヤは、TIOGA FASTR X S Spec 20×1 3/8(34-451)



DSC_5205
フラットバー仕様のコクピット回り。



DSC_5206
ハンドルバー:金輪カーボンフラットバー



DSC_5210
グリップ:ERGON GS3



DSC_5207
ブレーキレバー:RIDEA XFH



DSC_5213
Vブレーキアーム:RIDEA CSV



DSC_5214
ブレーキシュー:TIOGA 453CV



DSC_5225
クイックレバー:RIDEA ES2D-74 & ES2D-135



DSC_5218
シートクランプ:RIDEA tern Verge フレーム用クランプ Φ38



DSC_5228
KCNC TORX SCREW 2PCS ゴールド



DSC_5219
シートピラー:FFR チタンシートポスト



DSC_5215
クランク:ROTOR 3D24
チェーンリング:ROTOR Q-RINGS 130PCD 54T



DSC_5224
BB:RIDEA BB24-ES68



DSC_5216
ペダル:Wellgo MTB PD-WG-210



DSC_5217
リヤディレーラー:Shimano RD-6870-GS ULTEGRA Di2



DSC_5227
プーリー:RIDEA PYL1-11TS
チェーン:KMC X11SL ゴールド



DSC_5220
カセットスプロケ:Shimano CS-9800 ULTEGRA  11-32T



DSC_5222

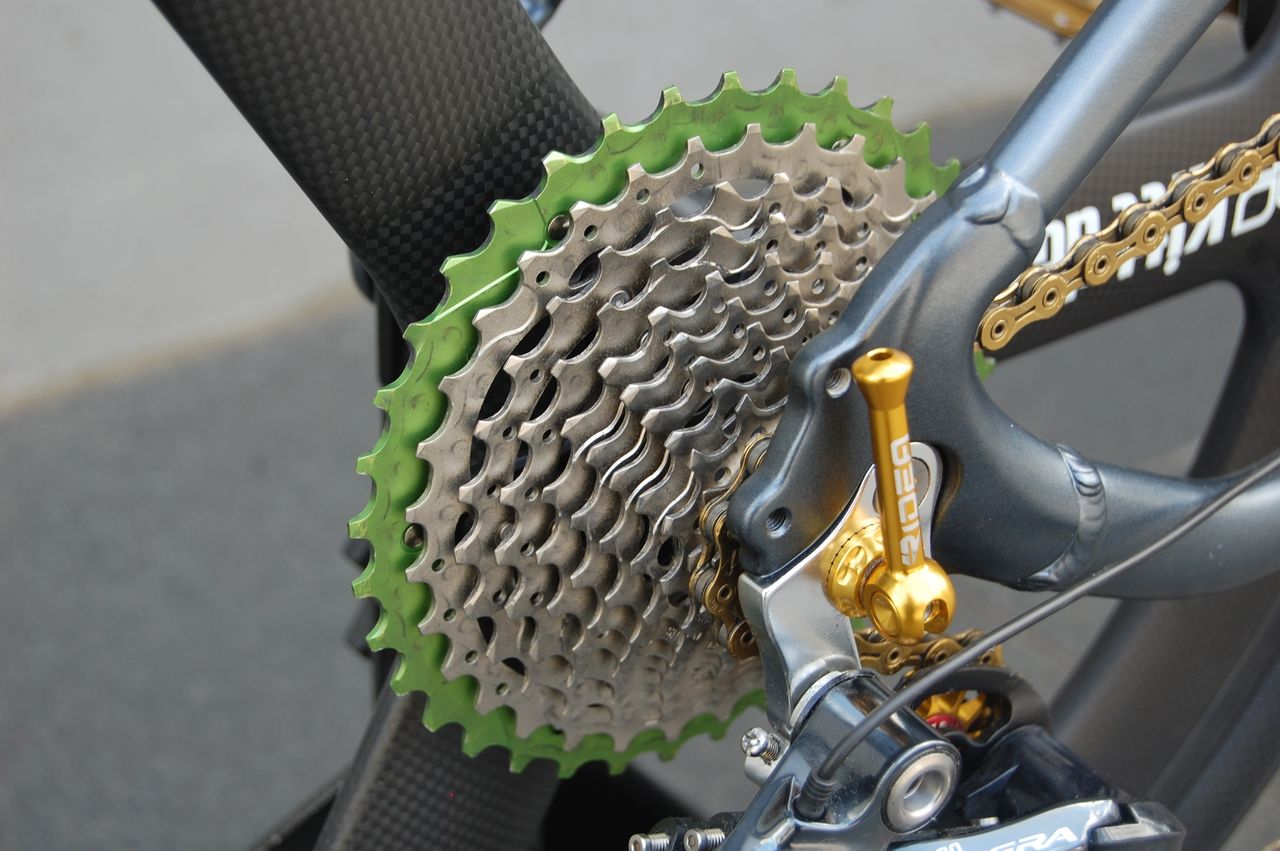

ロースプロケット:FOURIERS ロードスプロケット36T CR-DX008-SK36。アルテグラの13.14.15T から13T を抜き取り取り付けました。
Kitt トリカーボンホイール前後セットは、エンド幅74 / 130mm だが、Verge D9 のリヤ135mm に対応させるため KIMORI ファクトリーで7075から削り出したシャフトに交換している。


DSC_5223
外装バッテリーは、リクセンのボトルフィックスでシートチューブに。



DSC_5209
シフター:SW-M9050 XTR ファイヤーボールシフター



DSC_5208
インフォメーションディスプレー:SC-M9050



DSC_5226




DSC_5229




DSC_5231




DSC_5230

MINI LOVE カスタムバイクコンテストへのエントリーをリクエストしておきましょう!

Kitt バトンホイールもっと見たい方は、⇒ こちら


ラジコン機も危なかったが、ラジコンカーもヤバイ【橋輪Blog】

ラジコン機も危なかったが、ラジコンカーもヤバイ

IMG_0630

これは、昨日火曜日の写真で最高の天気であります。大変重宝しているスズキエブリイ。大きめのラジコン機が2機、小さめの機体が2機の計4機が余裕を持って安全に運べる最愛のトランスポーターです。綺麗な飛行場ですがここまでの道のりには4輪駆動が不可欠。そのラジコンカーにも危機が迫る!

エブリー
一見綺麗に見えるが、



IMG_0631
屋根を見てびっくり!塗装が剥げてます。ボディーのコーティングを頼むたびにビカビカを希望して毎回ポリッシャーを当ててもらってたのがまずかった。既に下地の鉄板が顔を出しているので錆びて穴が開くのは明白であります。これはもう再塗装するしかないな。さて何色に塗る?


63347f73-s
白のホイールと黒のオーバーフェンダーは外せないから、



スイフト
スズキだし、もう30年若かったらスイフトのイエローだったな。チャンピオンイエローって言うんだって。



エブリーシルバー
ま〜無難で高級感があるのはシルバーかな。こちらスズキシルキーシルバーメタリック。でも佐川急便みたいだし。


アマゾン
昨日、16号線外回りで見かけたのが VOLVO V40 のグレー。

調べたらアマゾンブルーって言うんだって。そういえばボルボアマゾンってあったね。懐かしい!シーズンオフにこの色に塗るかな。

こーゆーのもまたラジコンの楽しみであります!



ロックタイトには賞味期限がある【橋輪Blog】

ロックタイトには賞味期限がある

8月18日(土)茨城県取手市柏ラジコンクラブ飛行場を順調に離陸した74”(ウイングスパン74インチ)slick 580。2サイクル35cc エンジンは慣らし運転中ながら快適な飛行で1フライトを終了しようとしていた。8分にセットしたタイマーアラームを聞きながら最終旋回し着陸に向けてアプローチを開始。滑走路までちょっと足りないかなと思いエンジンを”ブン”とひと吹かしのつもりが、”ブ〜〜〜”、とえらい勢いで突っ込んでくるではないか!スロットルが閉じきらないのだ。仕方なくそのまま滑走路に滑り込み接地後スロットルカットを試みるがエンジンは止まらない。もうランウェイエンドまで3m しかない。ラダーを目一杯左に切りU ターンするもまだ回転は下がらずまた逆方向へ加速を始める。ギャラリーは、また離陸するのかと思って楽しみに見ているが、基本無風でなければ往復で離着陸することはない。パニック状態のまま滑走路中央を通過。再度フルパワーにしてテクオフさせることも十分可能だが何とか滑走路内で停止させたい。緊急用に設置していたイグニッションカットスイッチをOFFに切り替え点火をカット。その後10M ほど走りようやくタイヤの回転が止まった。この日は珍しく涼しかったが日汗をたっぷりとかくこととなった。

IMG_0619
LOCTITE 222 が、低強度タイプで、243が中強度タイプ。代表的なネジの緩み止め材だが、早く言えば接着剤だ。ボルトに塗布しただけでは固まらないがボルトを締めて空気を遮断すると硬化する。



IMG_0618
モールトン研究室に出向き DV-1 のフレーム組立をした時にダイナベクター富成次郎氏から教わったのだがロックタイトには賞味期限があると言うこと。


IMG_0620
この時開封したてのロックタイトだったので一滴ではなく半摘に留めて置いたが、ご覧の通りガッチリと硬化していた。


IMG_0627
IMG_0629
先に納車となった”オッサン”のネイビーブルーの時も苦労したがネジロックが固すぎた。ターンバックルの要領でスプリングの強さを調整しようにもスプリングがよれるだけで全然調整が出来ない。半摘でもこれでけ効くのだ。


IMG_0599
さて問題の飛行機の方はどうなっていたか?



IMG_0600
パイロットもさぞかし恐ろしかったろうに。



IMG_0601
IMG_0602
エンジンには何も問題なさそうに見えるが、



IMG_0603
IMG_0604

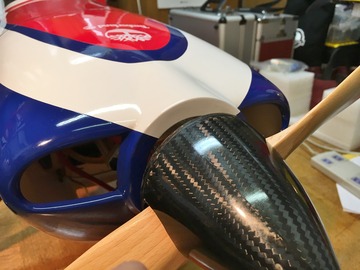

カーボンスピンナーを見れ下さい。こんなにも動いています。エンジン内部の破損であればこんなに動くことはありえない。エンジンマウントだ。


IMG_0605
プロペラシャフトが随分と右下に傾いてますね。



IMG_0606
カウリングを外してみましょう。



IMG_0607
ウえ〜!エンジンマウントが?



IMG_0608
4本あるエンジンマウントの内右側。下側は完全に緩み上はもうすぐ外れる寸前。



IMG_0610
左側では最早、上下ともボルトが抜け落ちてました。



IMG_0612
最後にブンと吹かした途端エンジンが前に出てスロットルリンケージを引っ張ったのだ。



IMG_0616
内部から見てみると辛うじて残るボルトが見える。



IMG_0617
こちらは完全に抜け落ちている。



IMG_0611

他ならケチっても、趣味の大事な飛行機だから絶対緩んではいけないとたっぷりしたたる程にロックタイトを塗ったのに全く効いていなかったのだ。工作室のロックタイトが賞味期限切れだったのである。今考えると再離陸させなくて良かった。4本のボルトの内2本が何とか繋がっていたが、ラスト1本になったことを想像するとぞっとする。プロペラの反トルクで機体からエンジンが回されプラグコードや燃料ホースなどを引きちぎりながら機体とエンジンがセパレート。うあ〜恐ろしい!

皆さんロックタイトは、開封日を記入し早めに捨てることをお勧めします
