Sugino アジャスタブル FD マウント

DSC_3811
Sugino MT-OX  6.800円(税別)

スギノから痒いところに手が届くフロントディレーラーマウントが発売されました。フロントディレーラーに予め取付て台座を上下移動できるって製品です。お値段ちょっと高めではありますが流石スギノさんって商品となっております。

IMG_2909

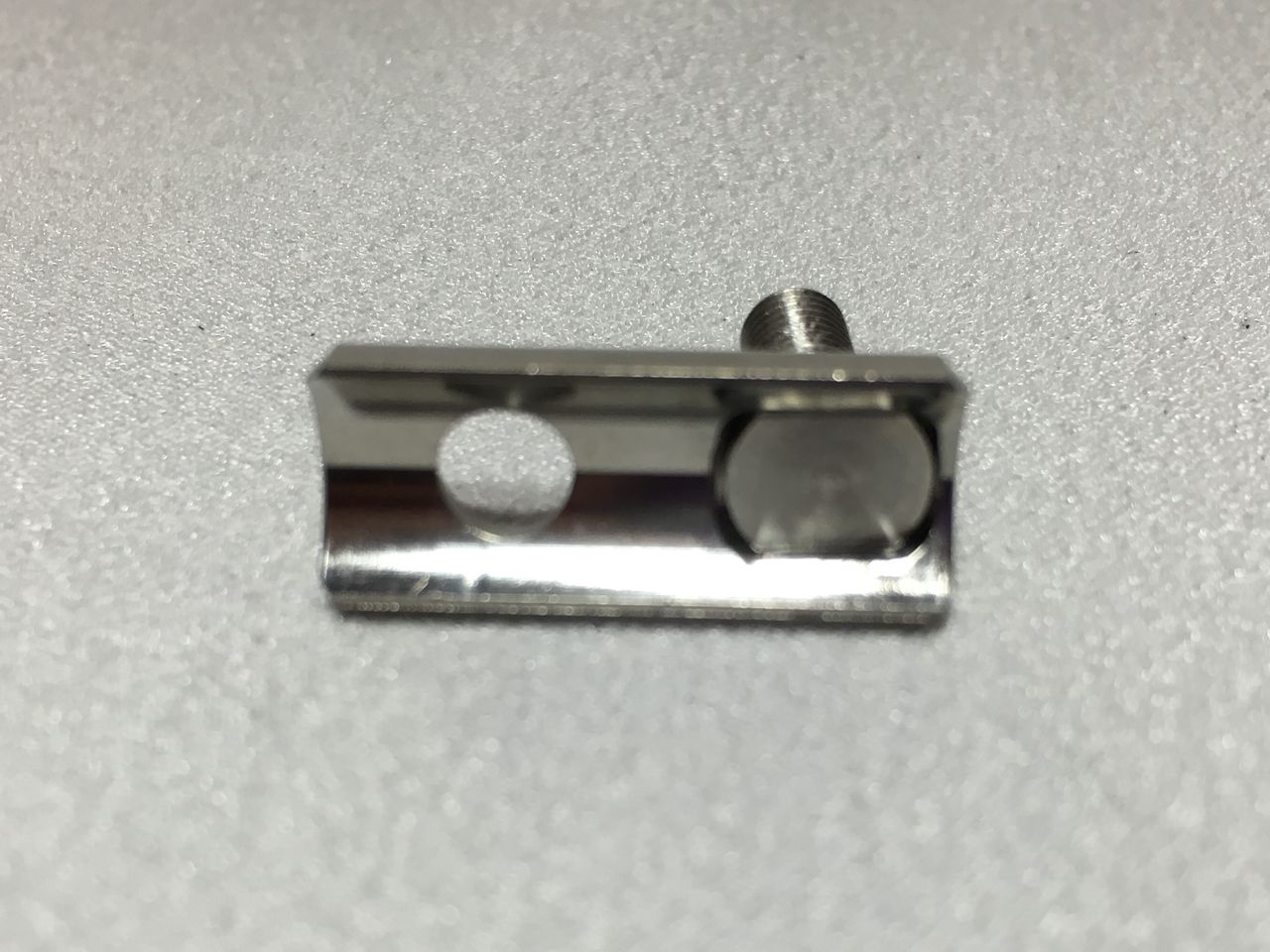

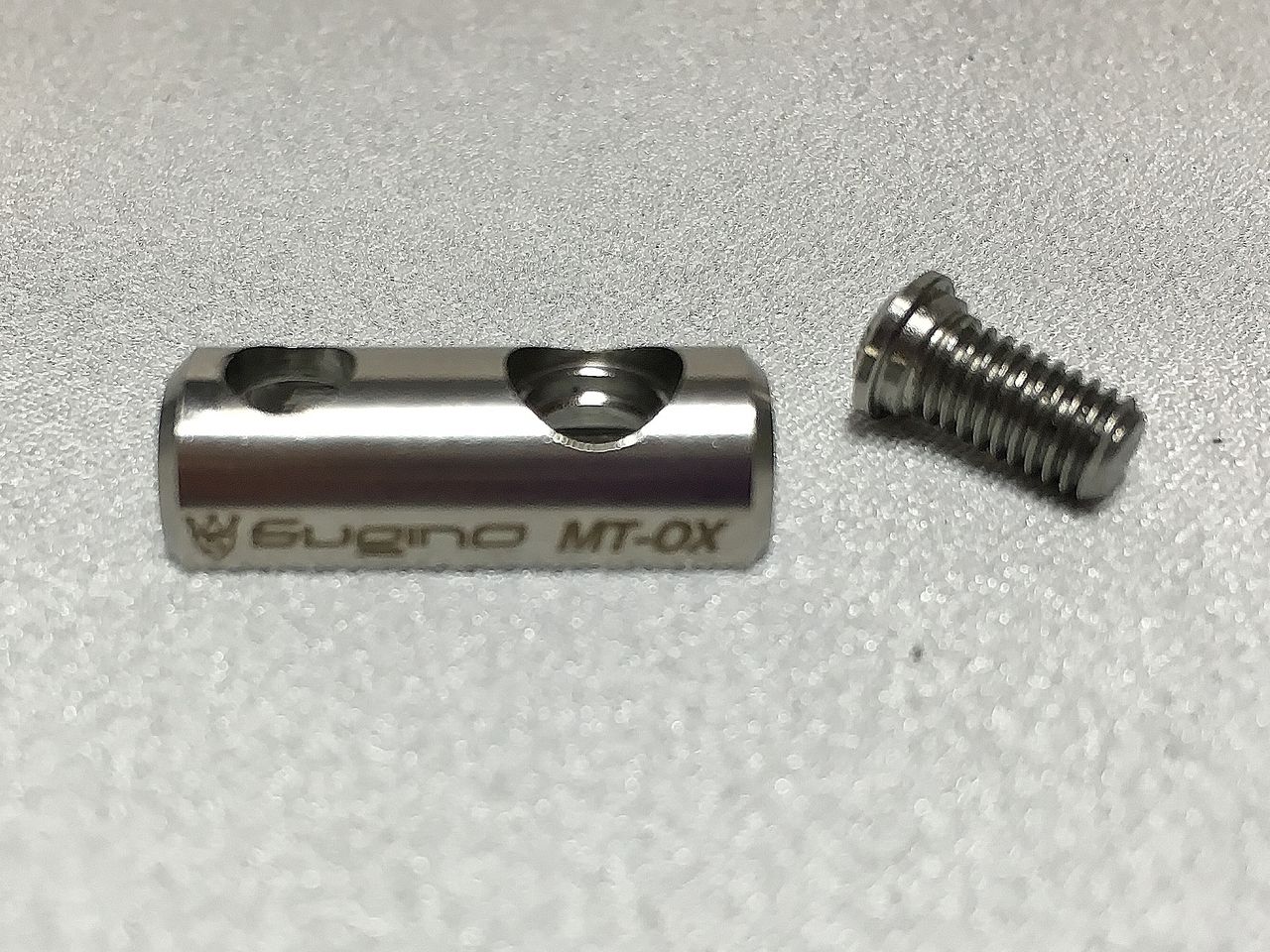

これが構成部品でステンレス製。Sugino MT-OX とレーザーで刻印。



IMG_2904
フロントディレーラーへの取付ボルト。ボルトの頭が皿ビスではなく、2段に削られてるのがガッチリ固定できるポイントかな。


IMG_2905
こちら FD 台座への取付ボルト。



IMG_2906
頭が完全に埋まるように作られてます。



IMG_2907
IMG_2908
左のボルトでフロントディレーラーへ固定。右のナットで台座へ。



DSC_3814
充電器待ちの船長の SLX Di2 でテストしてみます。



DSC_3818
元々、DAHON のアルミフレームには、電動FDが取り付けられませんので、RIDEA FDW4 ディレーラーアングルスペーサー(940円税別)を2枚重ね平行移動させています。


DSC_3821
RIDEA FDW4 ディレーラーアングルスペーサーは、2枚で2.8mm。



DSC_3820
Sugino MT-OX は、4.0mm セットバックとなります。



DSC_3824
取付ボルト、ナットは、T20 のトルクスレンチで。



DSC_3823
取付は、アップサイドダウンで二通りの取り付け方が出来ますがシマノ電動FDでは、写真のような上げる方向への取付しか出来ません。


DSC_3827
下げる方向に取り付けるとモーターカバーに干渉してしまいます。



DSC_3825

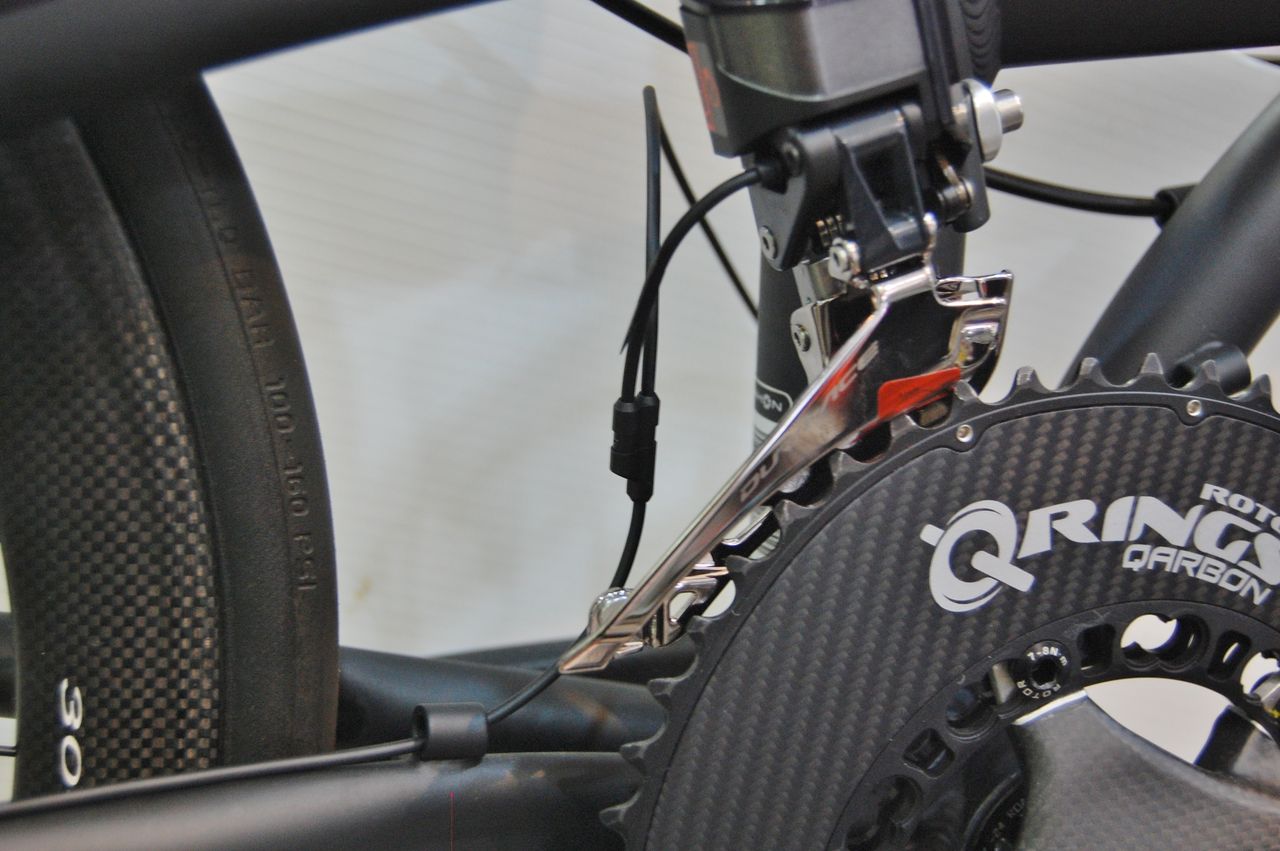

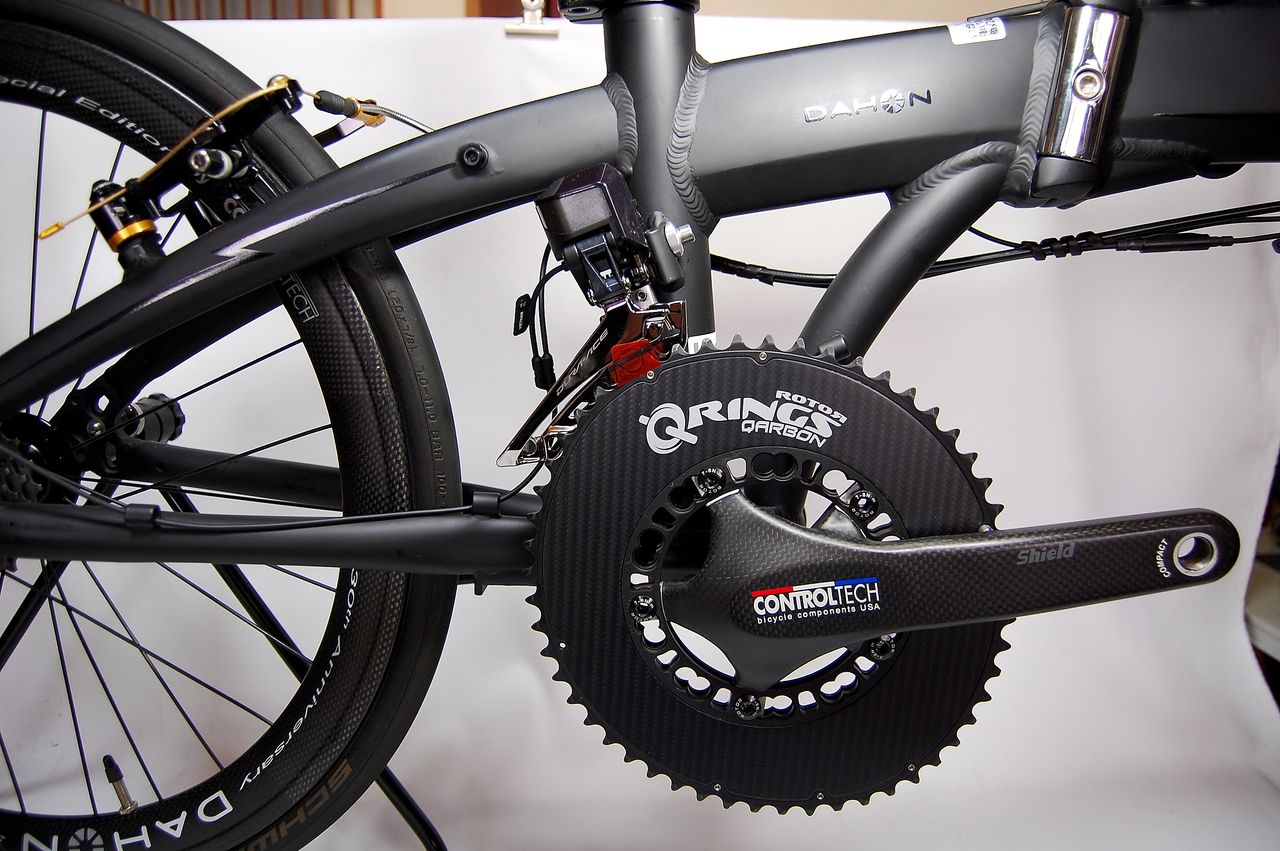

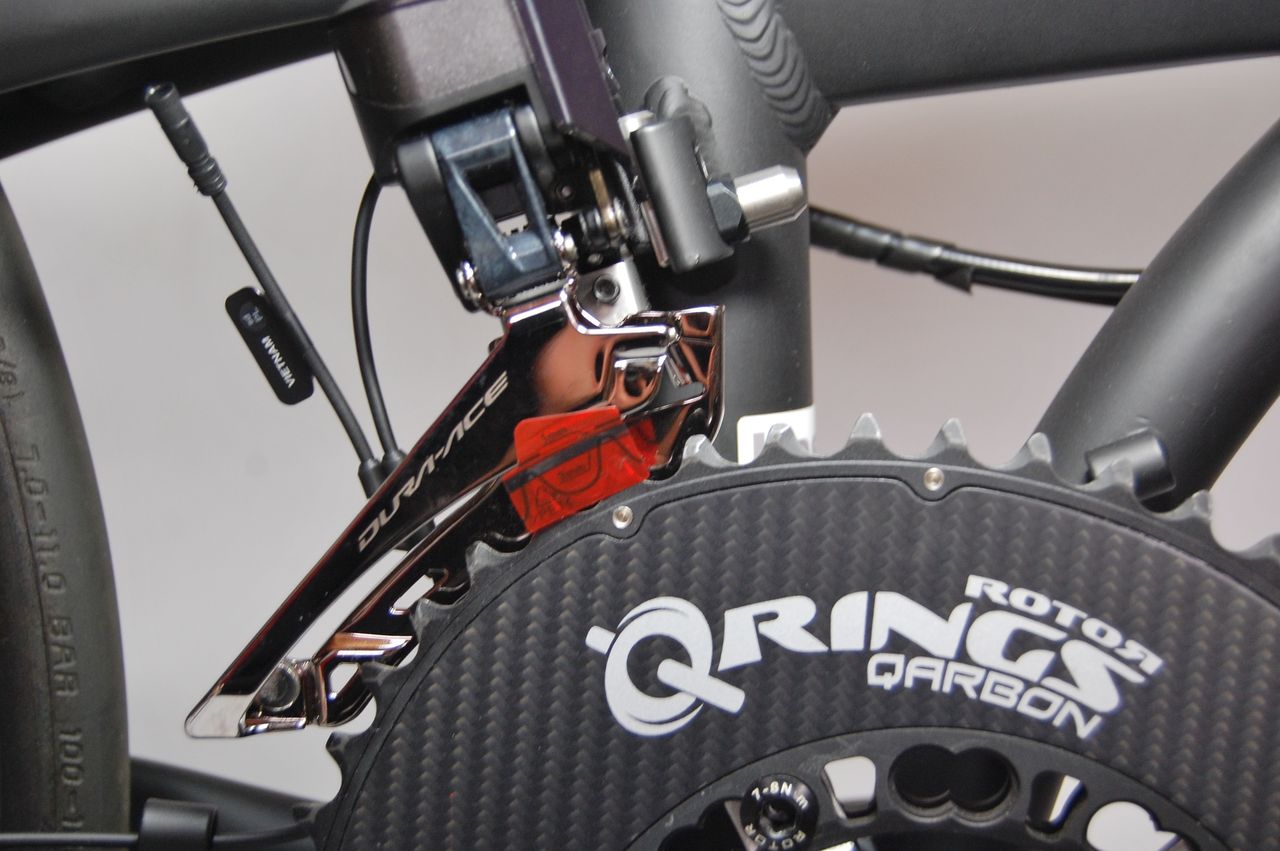

船長のアウターリング ROTOR Q-RINGS QARBON は、52T です。これだと目一杯下げた状態で一致します。


DSC_3826
取付を上げた状態がこれ。更に大きいチェーンリングやオーバル率の高い Q-XL などにも対応できそうです。


DSC_3829

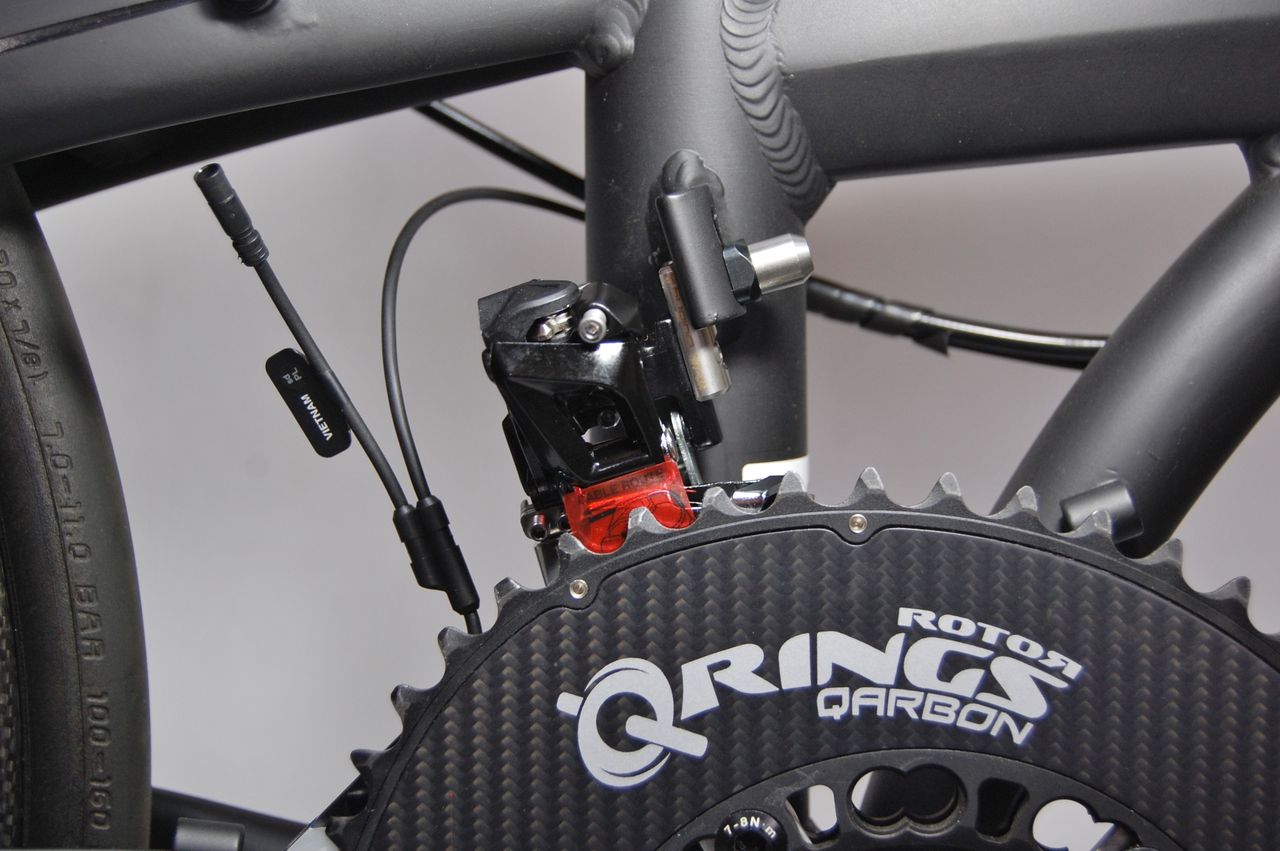

こちら新型105 FD-5801 に下げる方向に取り付けた例。



DSC_3828
ケージが完全に隠れるほど下がっています。



DSC_3830

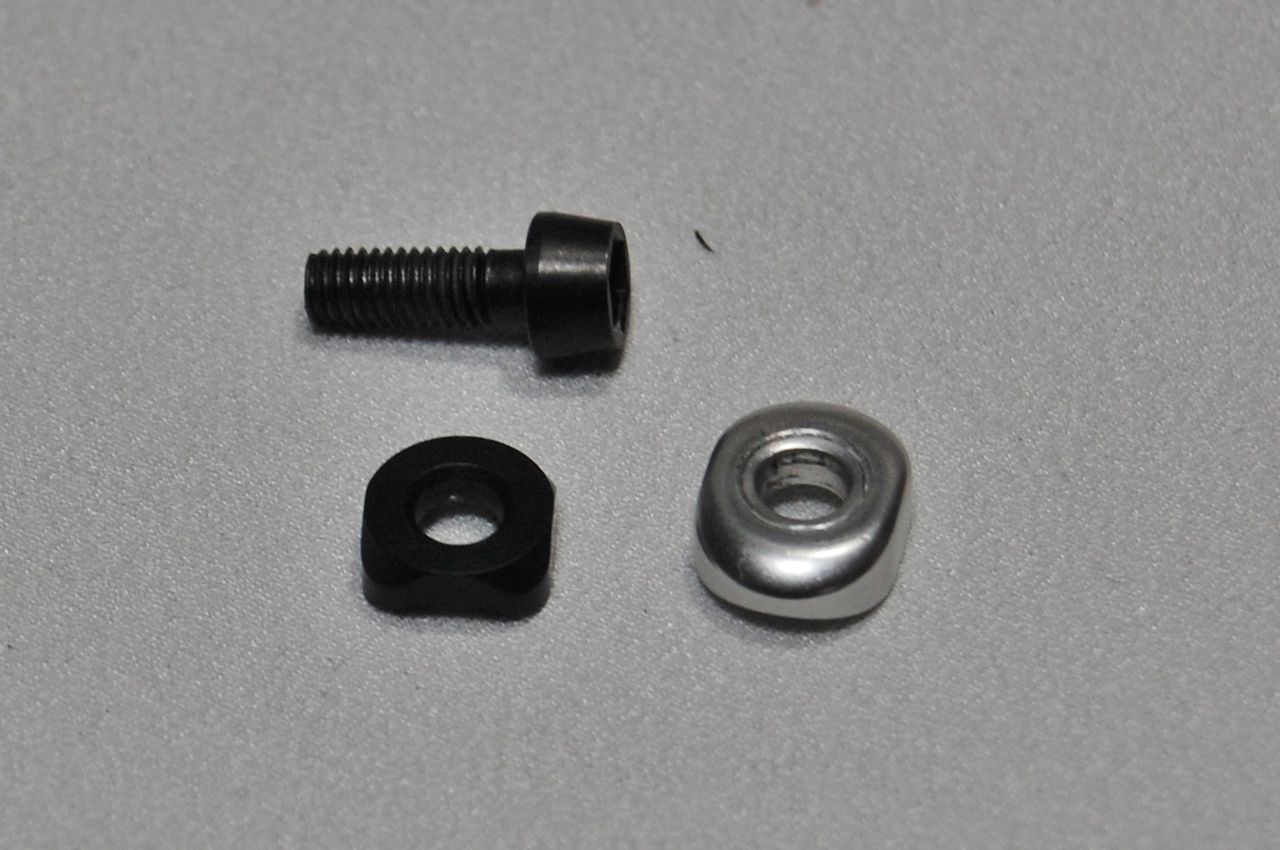

アルミフロントディレーラー台座の場合、取付ボルトの出代が少なくなりますので取付座金をR9100 DURA-ACE 又は、R8000 ULTEGRA の薄いものに変えることをお勧めします。M5×15mm ボルト&取付座金のセット(写真左側)で500円ほどで購入できます。

フロントディレーラー台座の溶接位置や厚み、チェーンリングの大きさなど色々な条件に左右され全く使い物にならない場合も出てきますが、カスタマイズがお好きな方は、一つ持っていても良いパーツではないでしょうか。

船長、RIDEA FDW4 ディレーラーアングルスペーサー2枚重ねの方が軽いので元に戻しておきました!


指令 DURA-ACE Di2 を最新にせよ!その5【橋輪Blog】

指令 DURA-ACE Di2 を最新にせよ!その5

DSC_3894

この DAHON Mu SLX Di2 を組んだ時は、分岐タイプジャンクションBなんて無かったですからね。これは良いですね。配線が一筆書きのように短絡化できスッキリします。

DSC_3895
DSC_3896
DSC_3897
綺麗なワイヤリングになりました。それでは、PC に接続して最新バージョンにアップデートしましょう。




DSC_3899

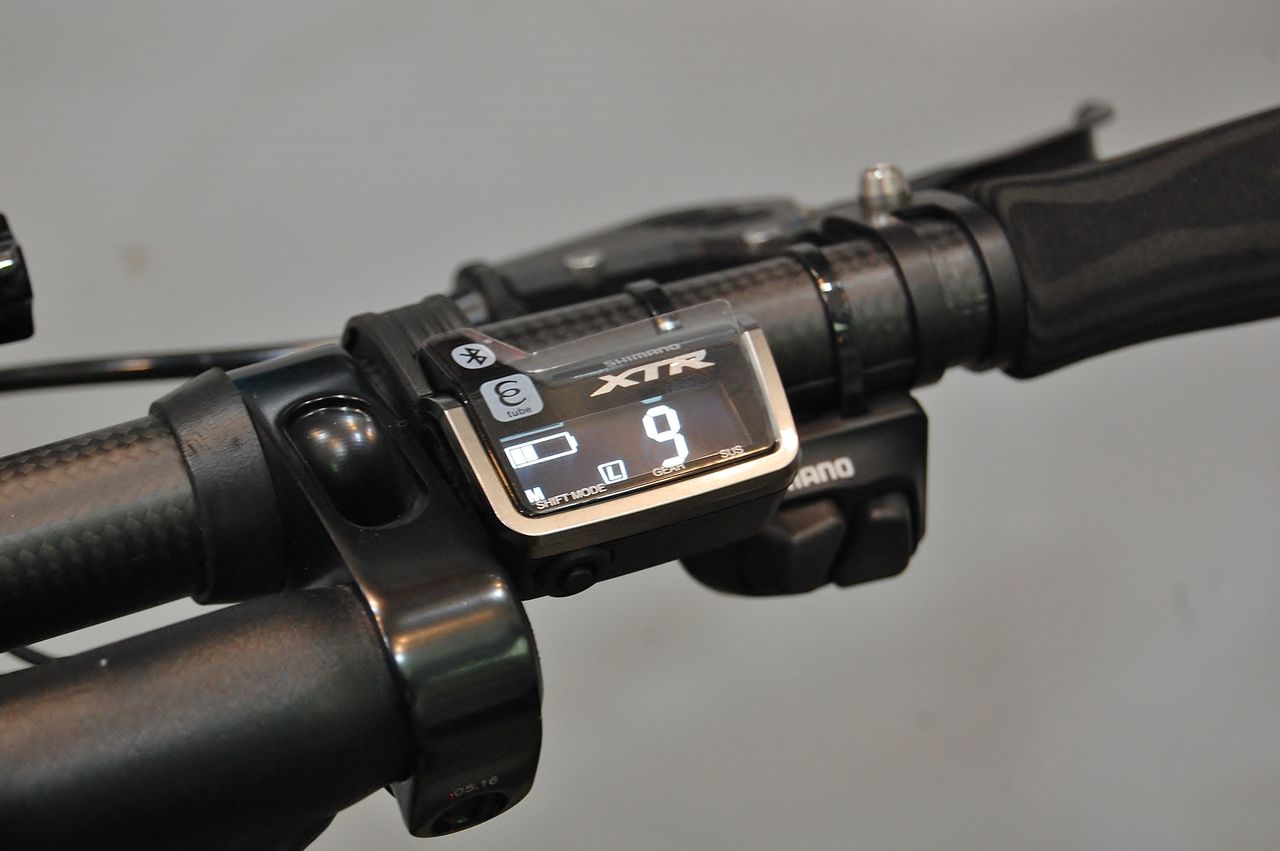

スイッチ ON!・・・・・・あれ? R9150 にしたら9速になっちゃったぞ!




DSC_3900

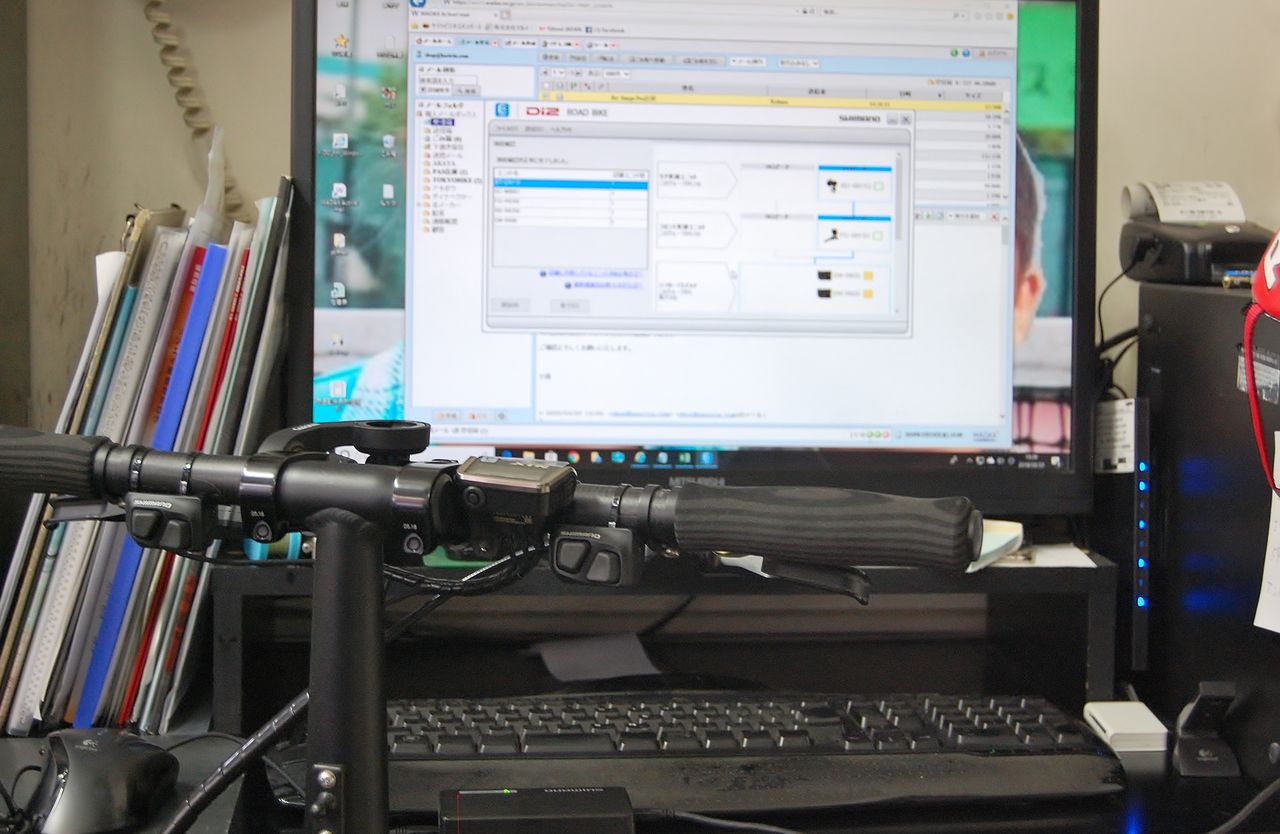

E-tube に繋げてアップデートします。



DSC_3901

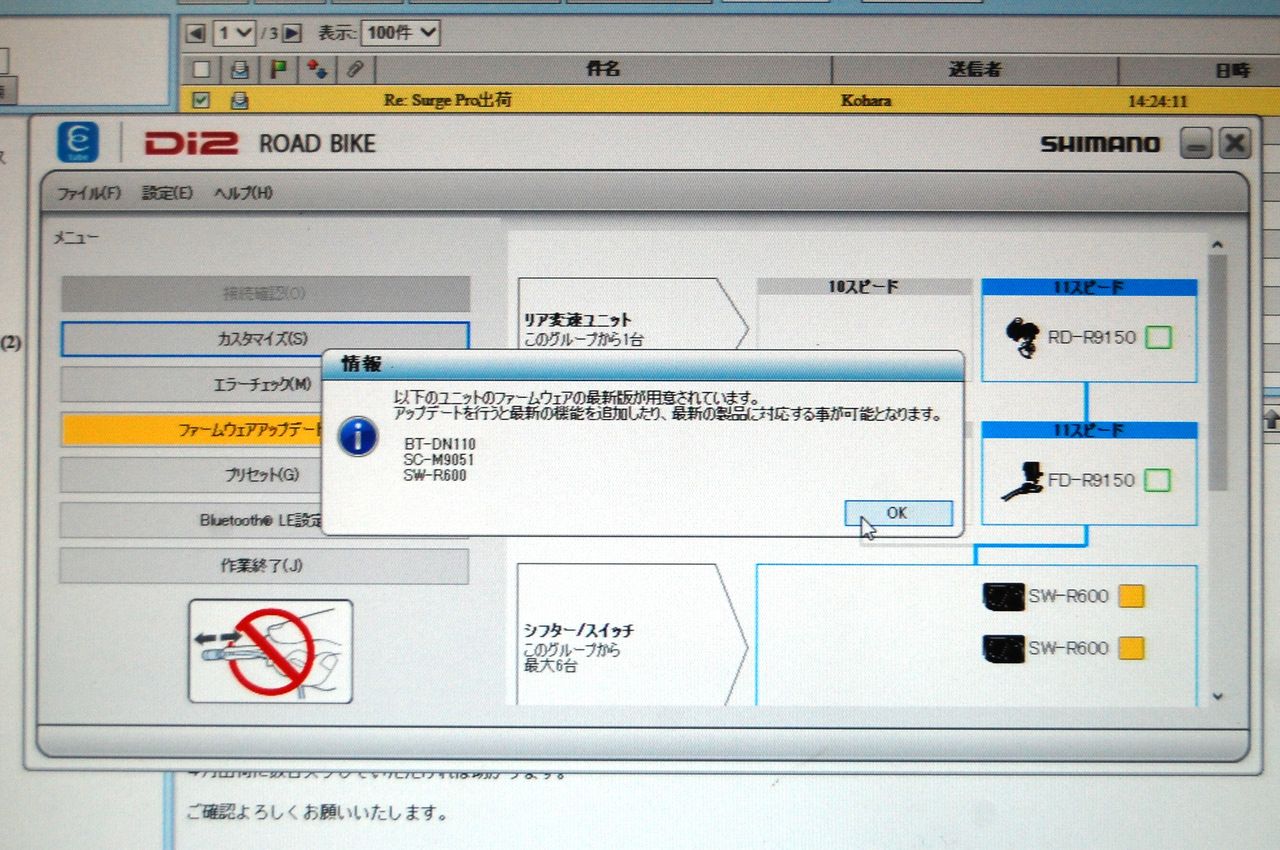

バッテリー、インフォメーションディスプレー、サテライトシフトユニットのフォームウエアーを最新版にアップデートせよと言ってきます。


DSC_3902
これらをアップデート。



DSC_3903

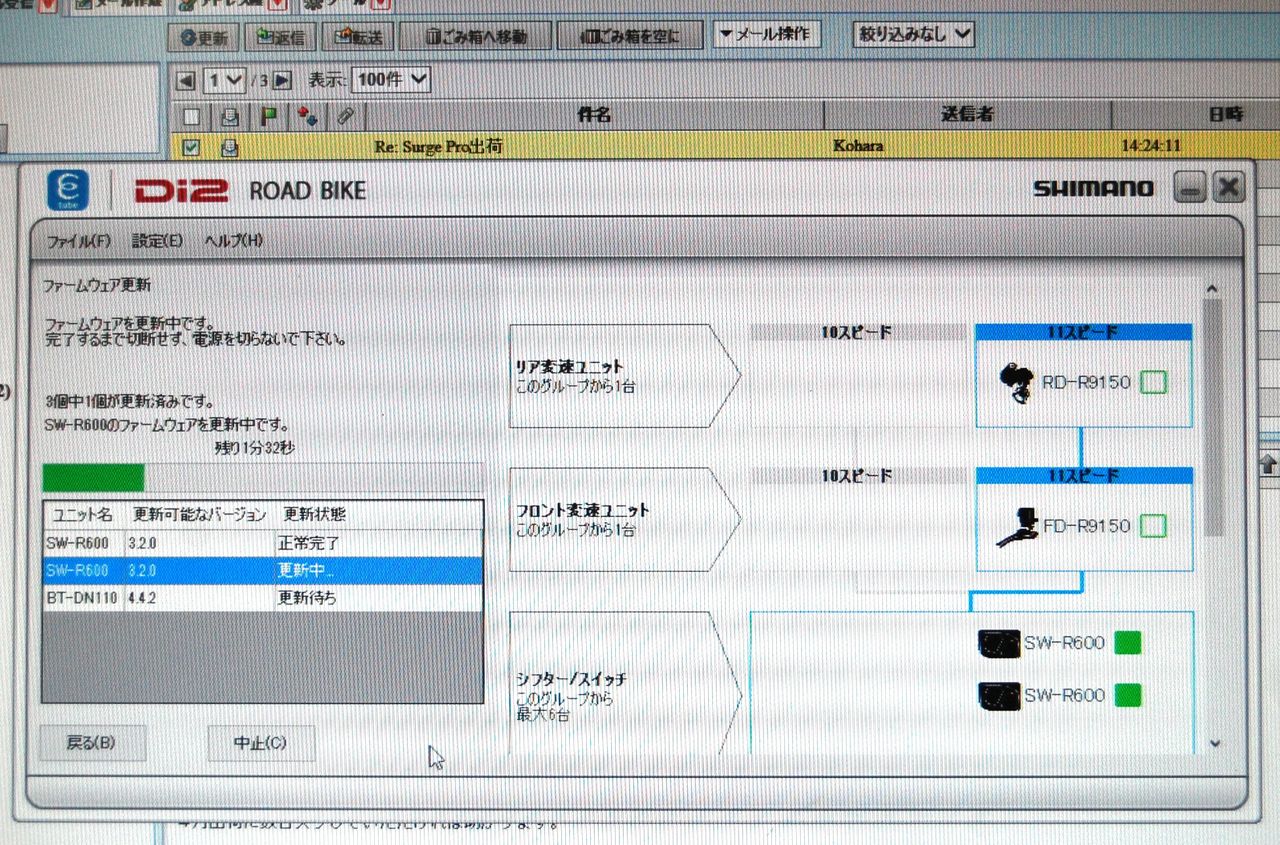

サテライトシフトユニット更新中。



DSC_3906
カスタマイズを選択し、左側に取り付けたサテライトシフトユニットをフロント変速スイッチにカスタマイズします。画面は、スイッチX。直観で分かる様右側のボタンをアウターギヤへのシフトアップに割り当て、次に左ボタンスイッチYにインナーギヤへのシフトダウンとします。



DSC_3907

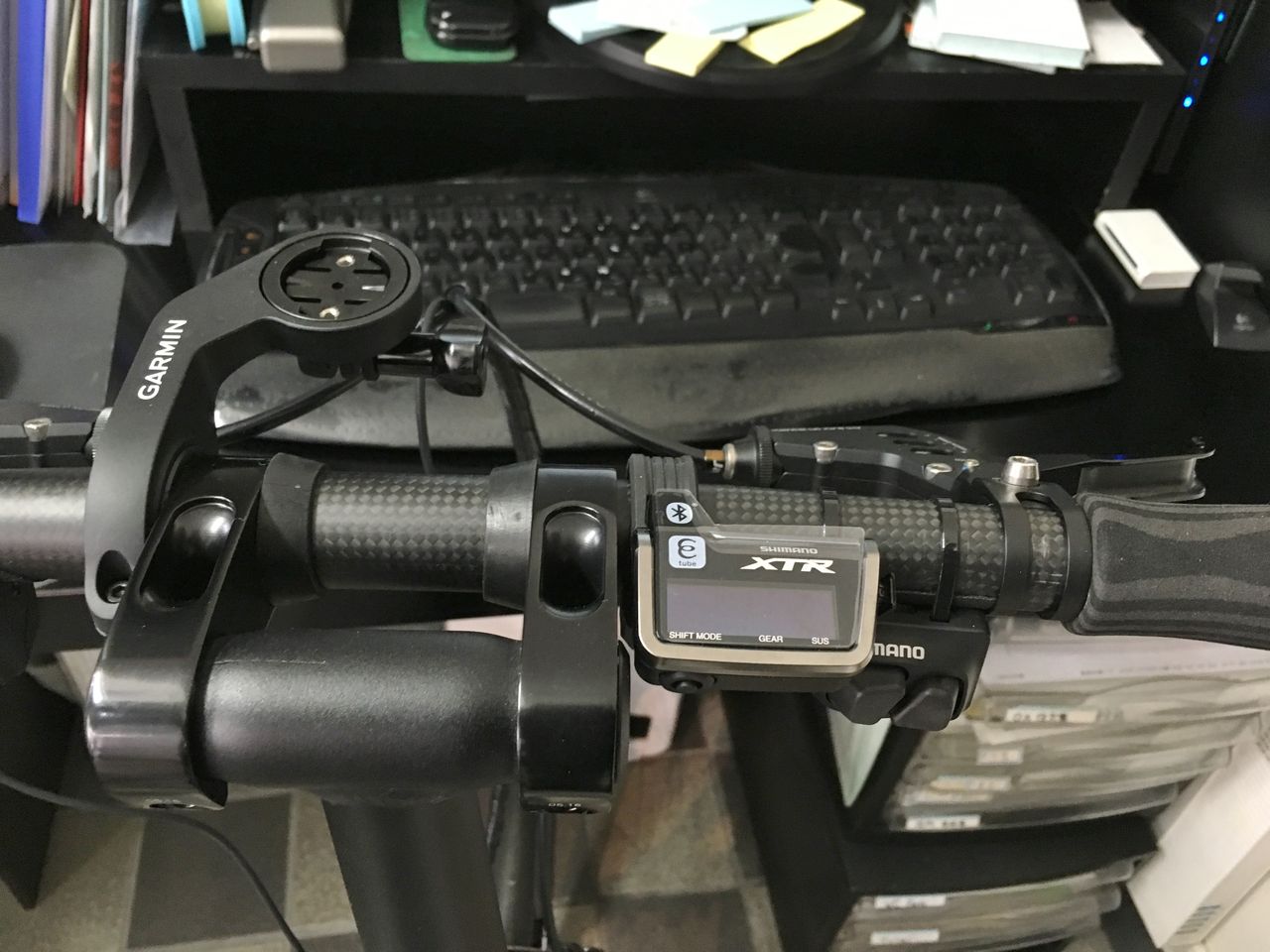

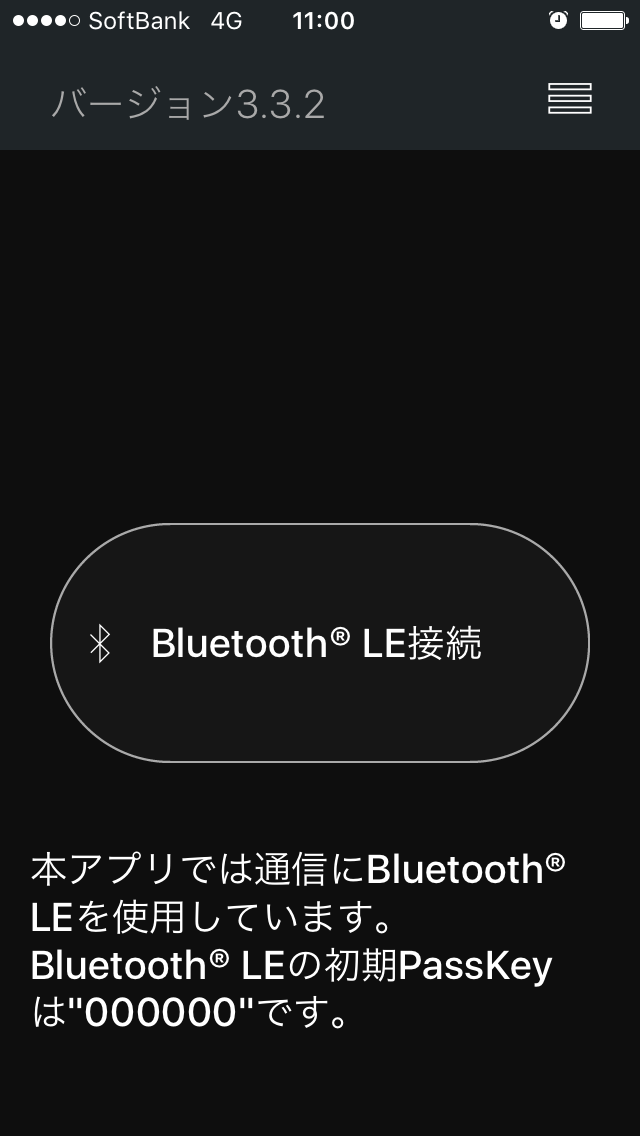

Bluetooth 通信が可能になったインフォメーションディスプレーXTR SC-M 9051 は、スマホ、タブレットからアクセスせよと指示。凄い時代ですね。



IMG_2902

感心している場合ではない。そうこうしているうちに Di2 のバッテリーがダウン。ストックの出荷状態ではストアーモードに充電されていて残量は、20%ほどでしかない。これだけDi2 を組んできたのにうちには充電器がないことに今更気付く。そして船長の休暇も今日で終わり。ゆっくりセットアップさせて頂きます。そうそう DURA-ACE Di2 9 Speed になっちゃったのは、フロントディレーラーがインナーリングの位置にあったから。アウターリングに変速したら10、11速が出てきました。賢い!


IMG_2901

次回につづく、

指令 DURA-ACE Di2 を最新にせよ!その4【橋輪Blog】

指令 DURA-ACE Di2 を最新にせよ!その4

DSC_3832

分岐ジャンクションが入荷したので取り付けてみましょう。さーて予測した寸法通りに行きますかね。

DSC_3833
DURA-ACE Di2 RD-9070 から交換で、



DSC_3890

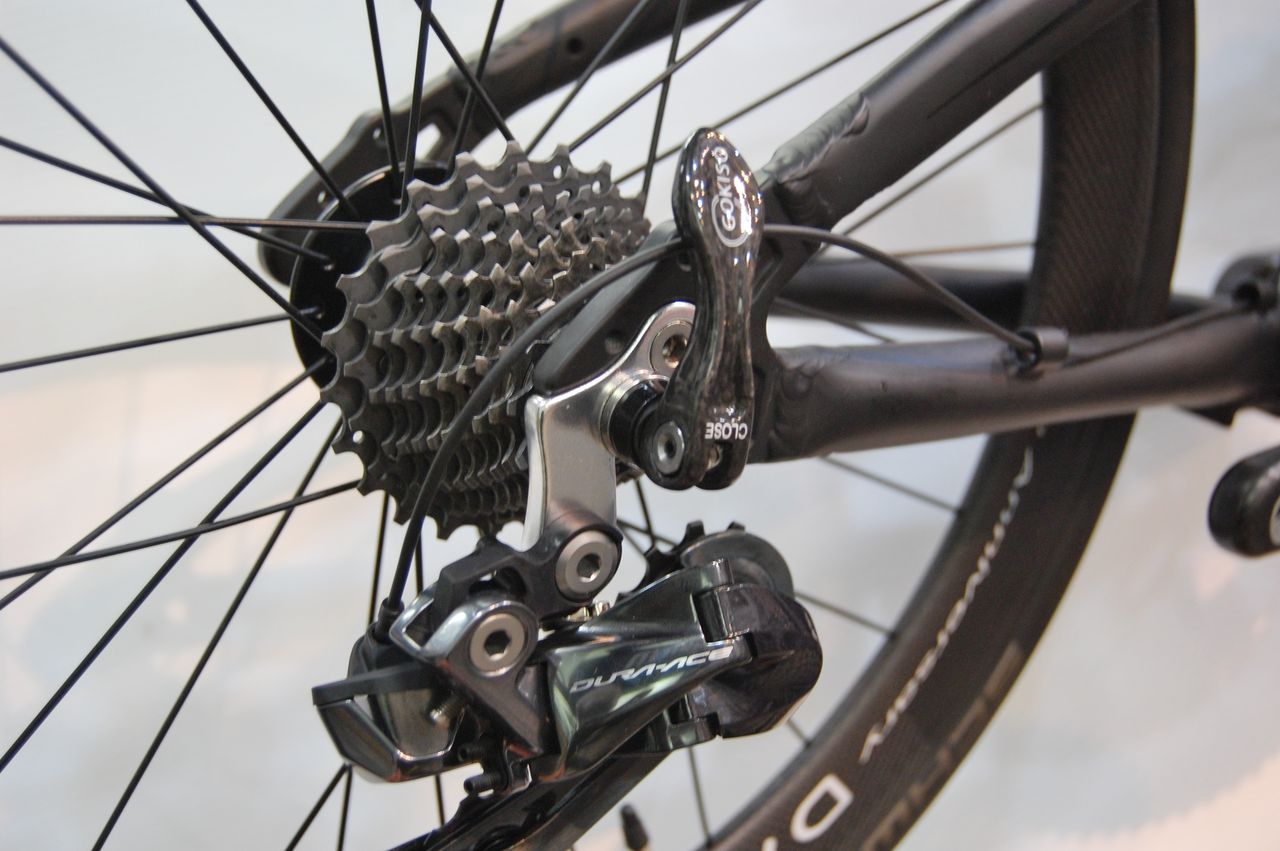

リヤディレーラー:Shimano RD-R9150  62.041円(税別)



DSC_3835
DURA-ACE Di2 FD-9070 から交換で、



DSC_3863
フロントディレーラー:Shimano FD-R9150  41.400円(税別)



IMG_2892
新型フロントディレーラーR9150 でも、DAHON アルミフレームのフロントディレーラーブラケットには装着不可でした。なので9070の時と同様にRIDEA FDW4 ディレーラーアングルスペーサーを2枚重ね平行移動させています。


DSC_3840
9070 のフロントディレーラーが109.0g。



DSC_3841

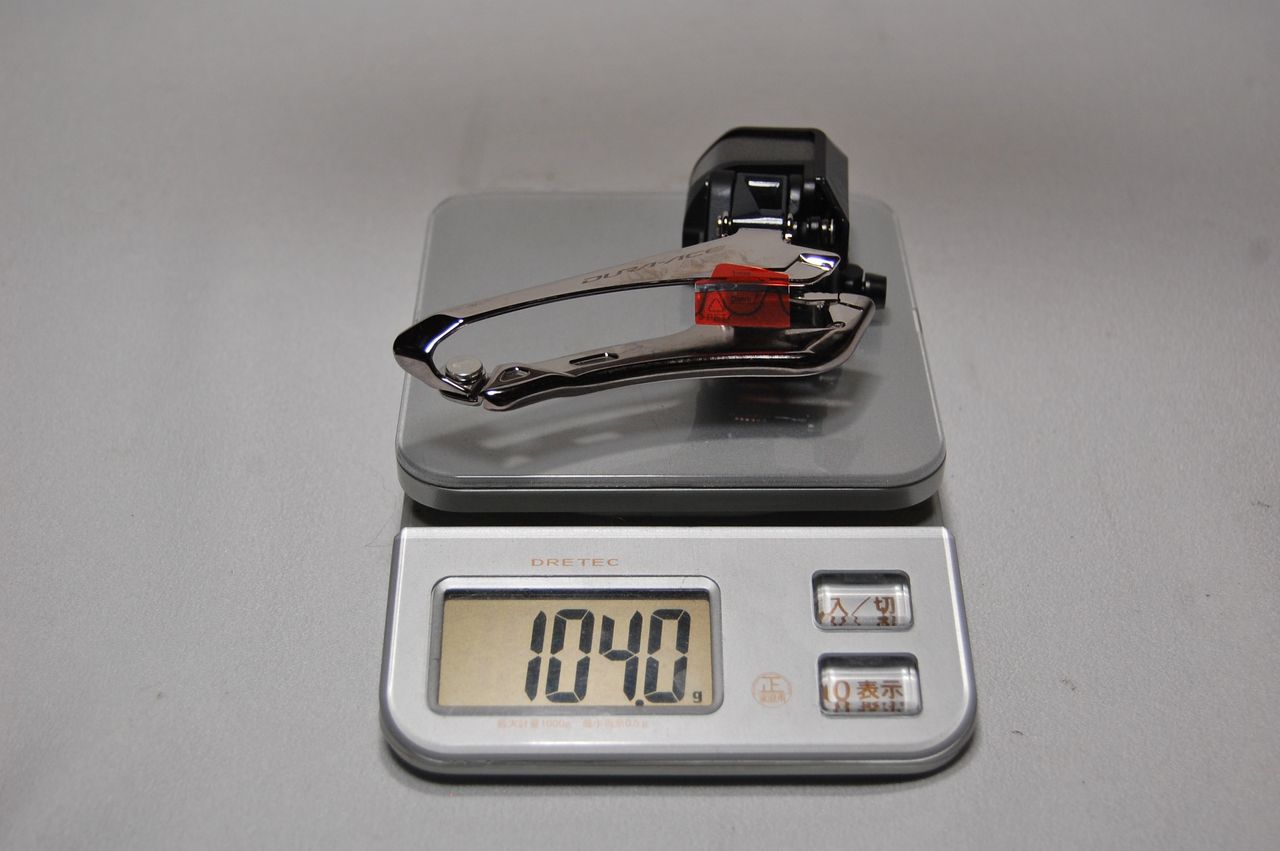

新型 R9150 が104.0g で5g 軽いです。



DSC_3838
9070 のリヤディレーラーが、216.0g。



DSC_3839
新型 R9150 が196.0g と20g の軽量。



DSC_3842

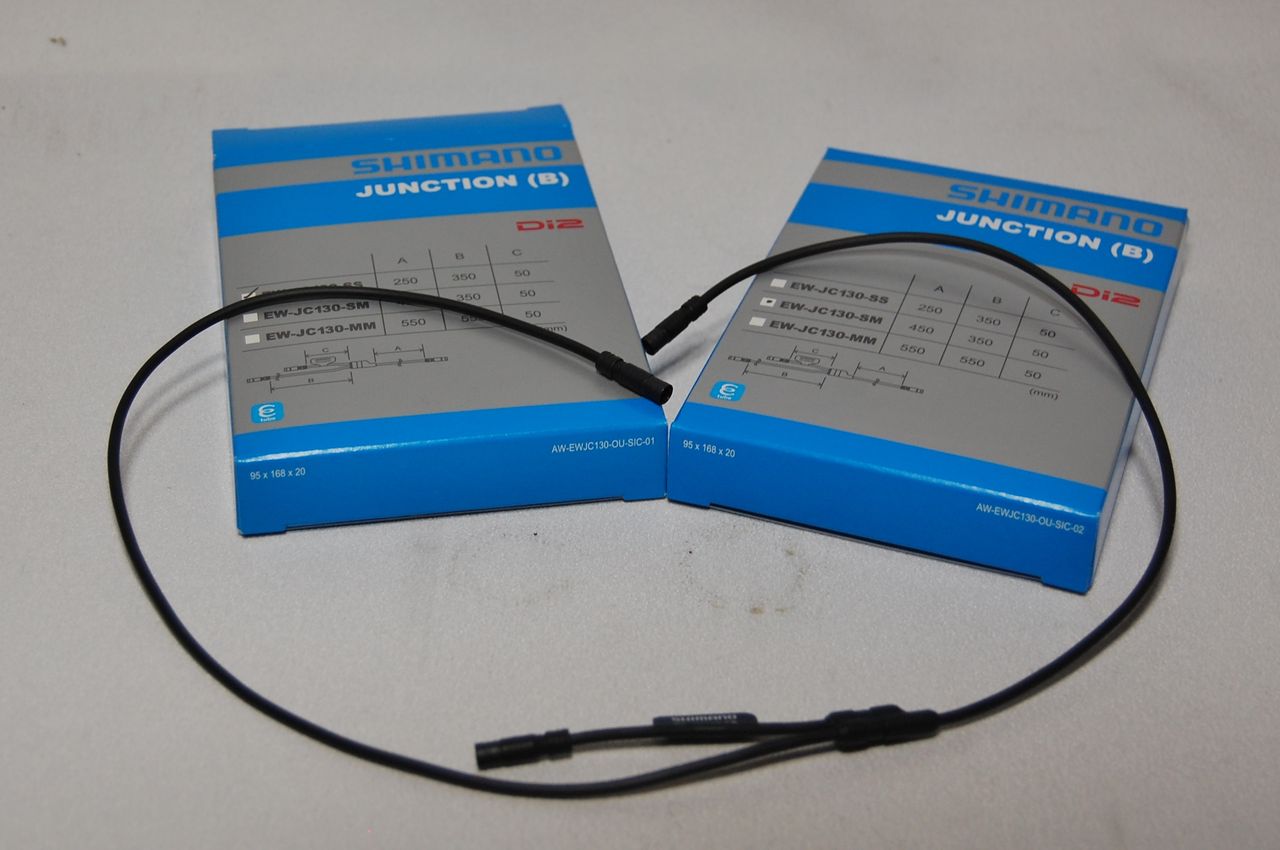

Shimano EW-JC130SS 分岐ジャンクションB 6.275円(税別)
Shimano EW-JC130SM 分岐ジャンクションB 6.322円(税別)


DSC_3844

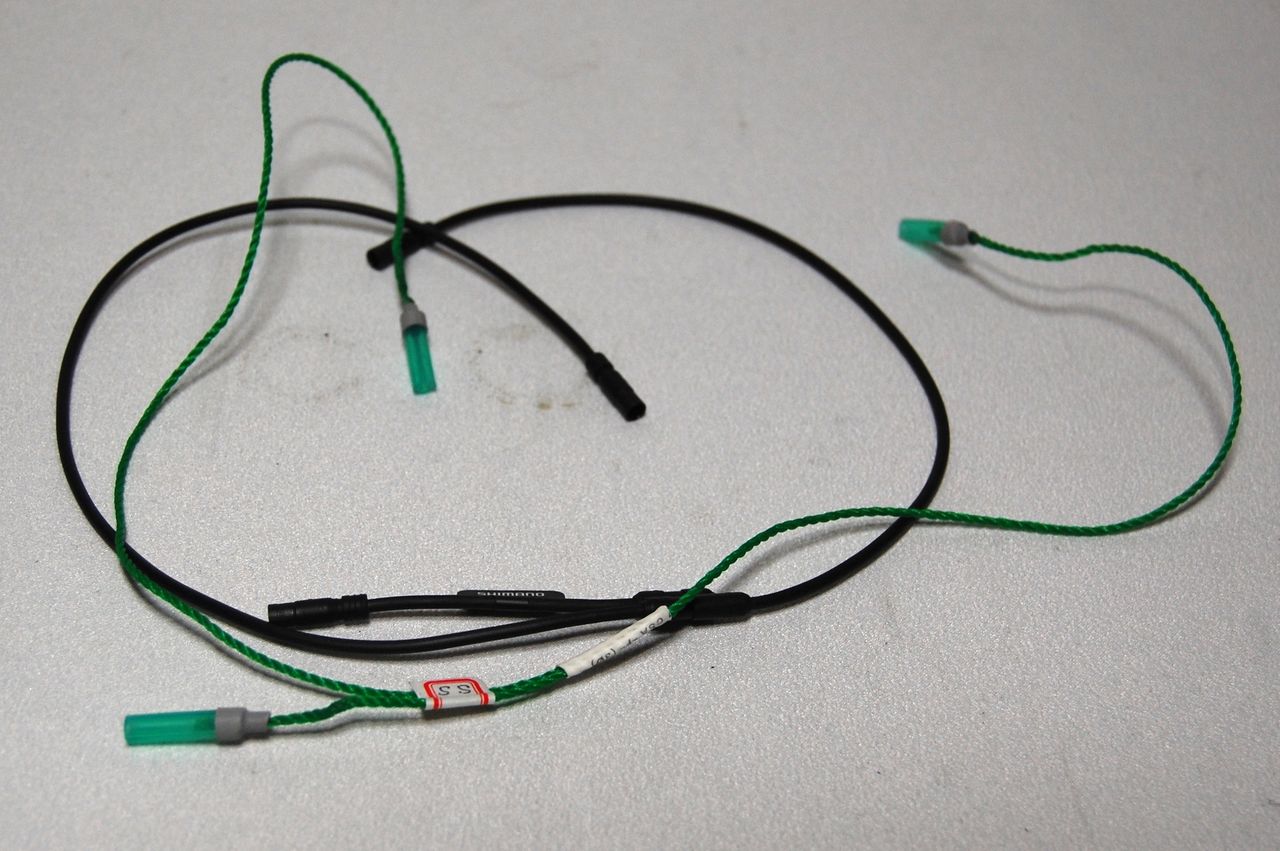

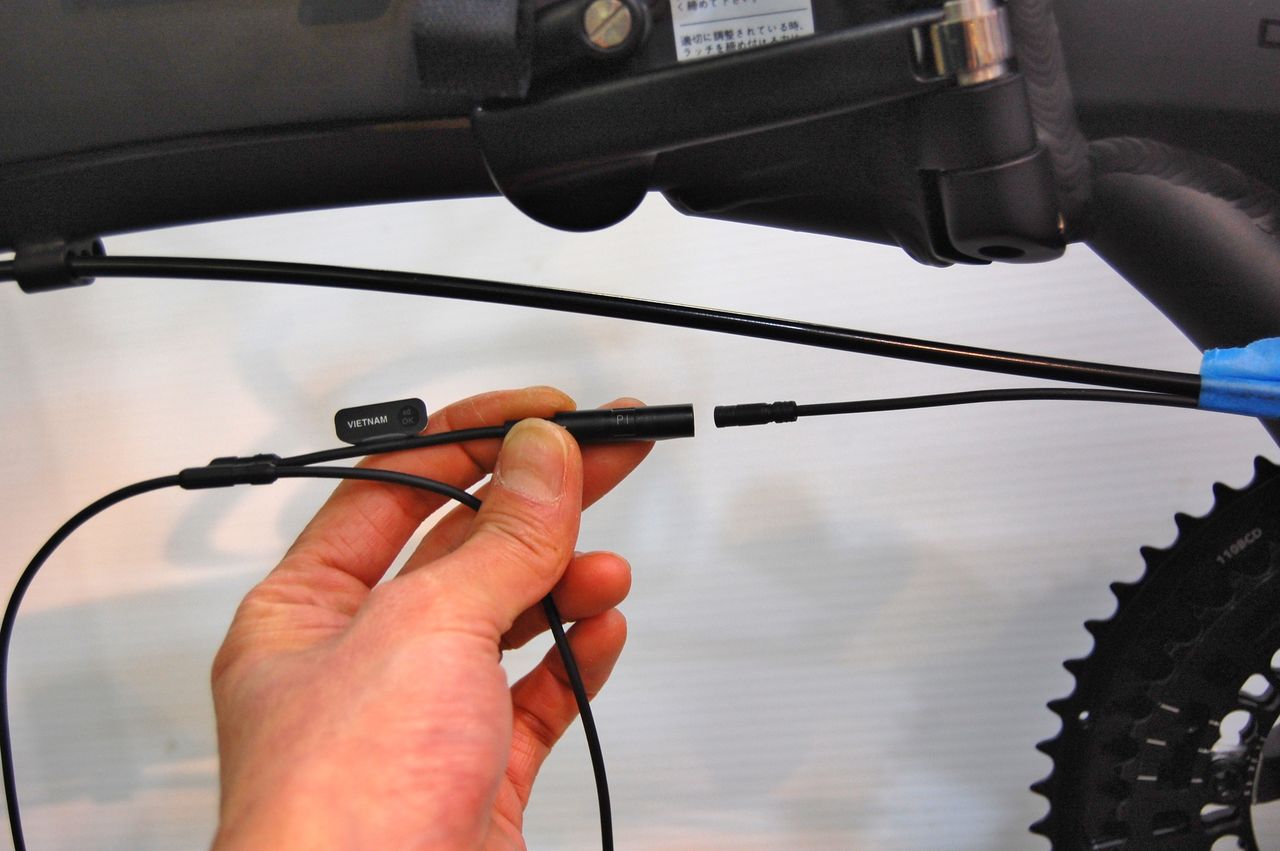

こさえたダミーワイヤーの長さは正確でした。



DSC_3888
SM タイプの350mm でリヤディレーラーから出発。



DSC_3867
分岐からの50mm をフロントディレーラーへ。



DSC_3881

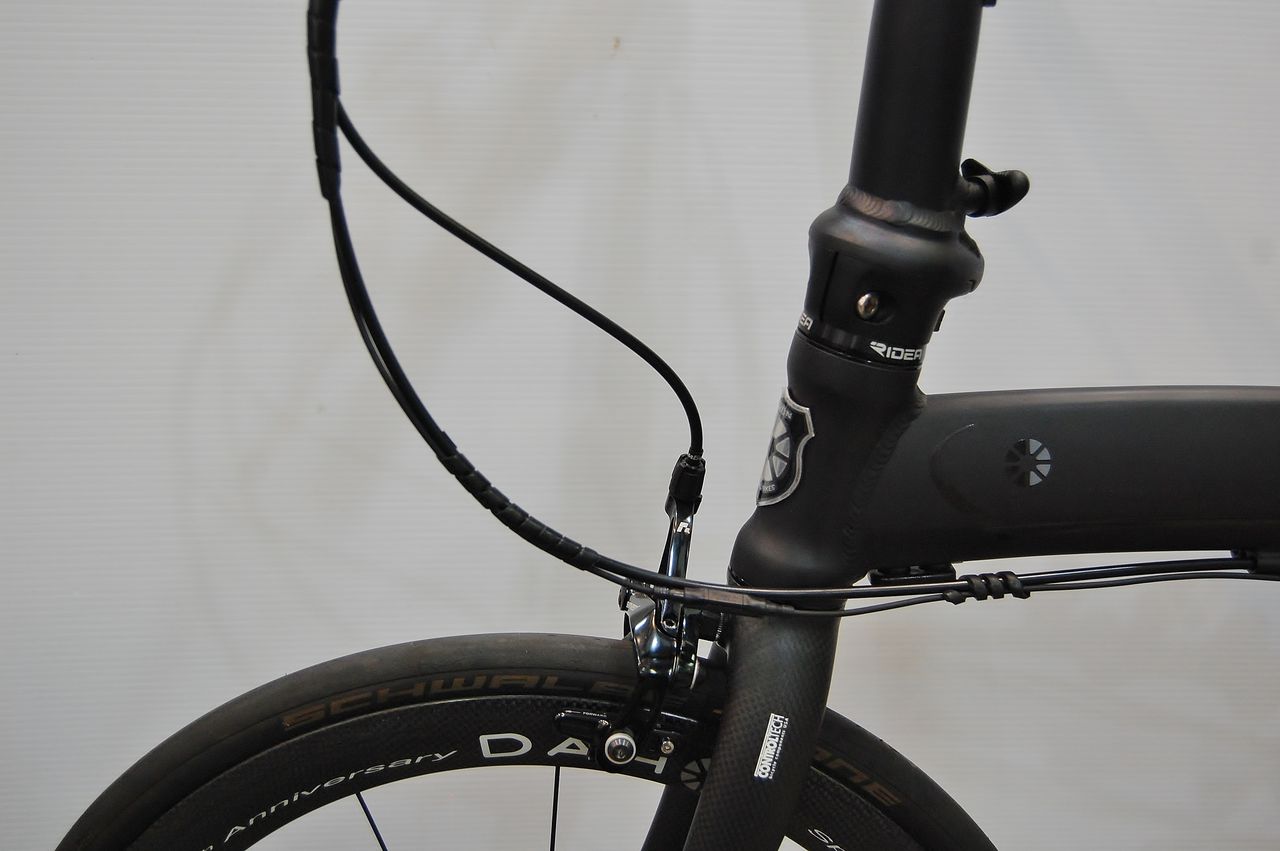

分岐からの450mm をリヤブレーキケーブルに添わして前方へ。



DSC_3885
Shimano EW-JC200 ジャンクションB 1.868円(税別)
ここに2ボートのジャンクションBを使って、EW-JC130SS 分岐ジャンクションBの50mm をストレートに接続。


DSC_3871

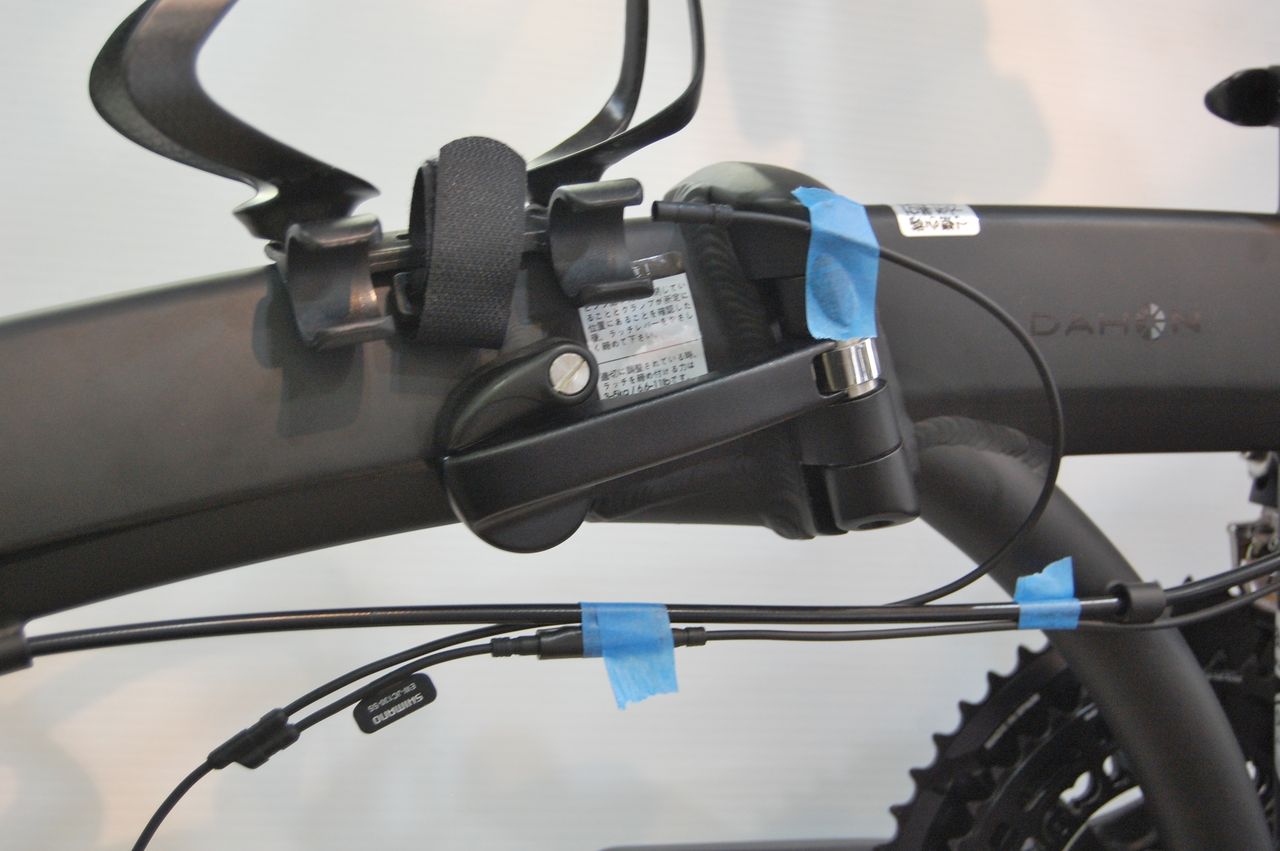

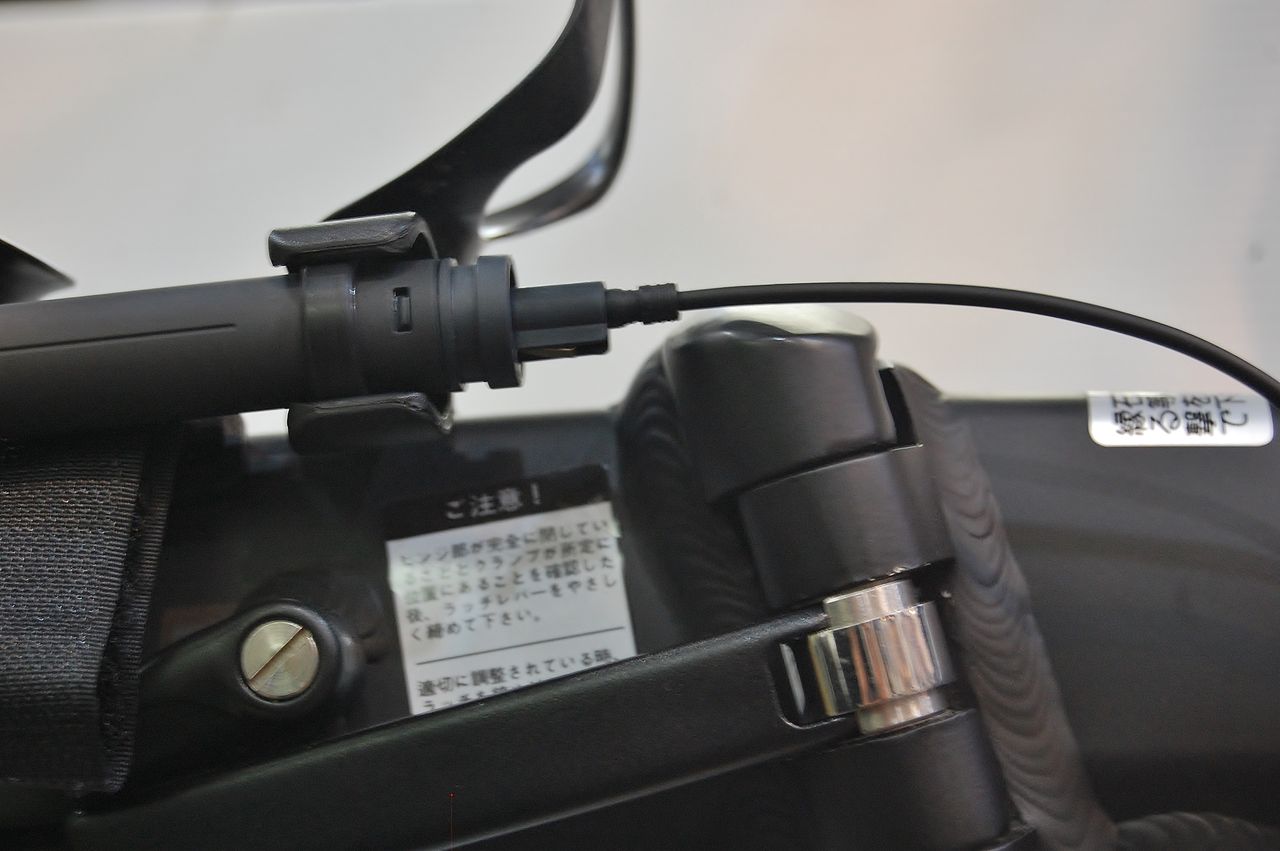

EW-JC130SS 分岐からの350mm をボトルケージ下の内装バッテリーへ。



DSC_3872
反対側の250mm は、同じく2ボートのジャンクションBを使って、600mm のエレクトリックワイヤー(4ポートジャンクションBからリヤディレーラーに使っていたもの)と接続。ここからインフォメーションディスプレーへと向かう。想定通りのルーティングでした。


DSC_3876
Shimano BT-DN110 ビルトインバッテリー 14.412円(税別)

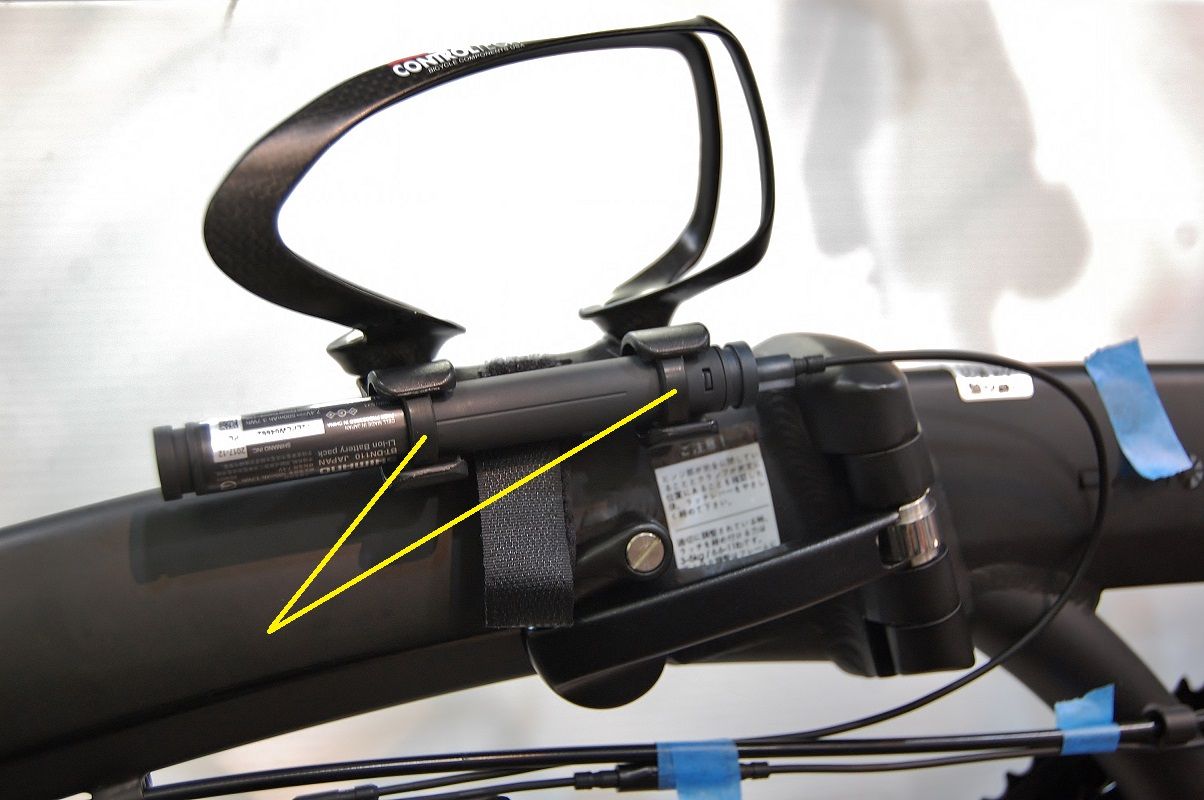

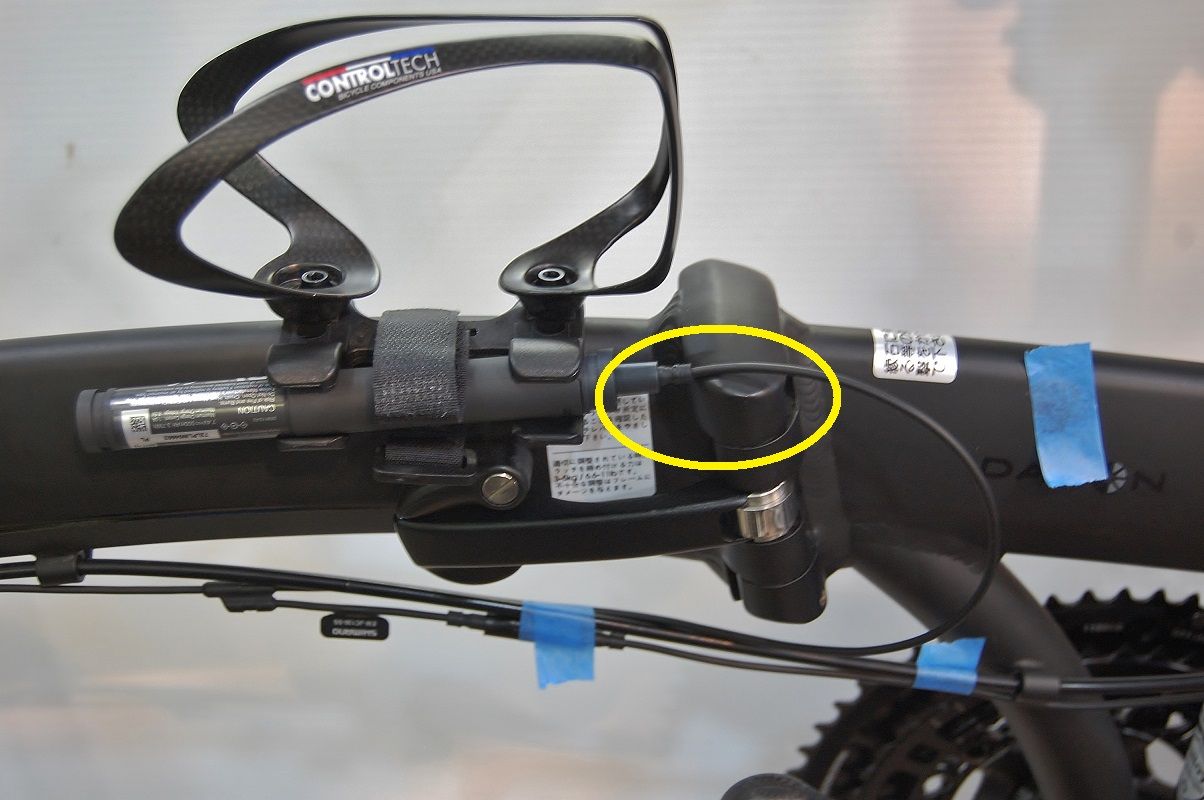

ちょっと角度が気になるでしょう。


DSC_3877

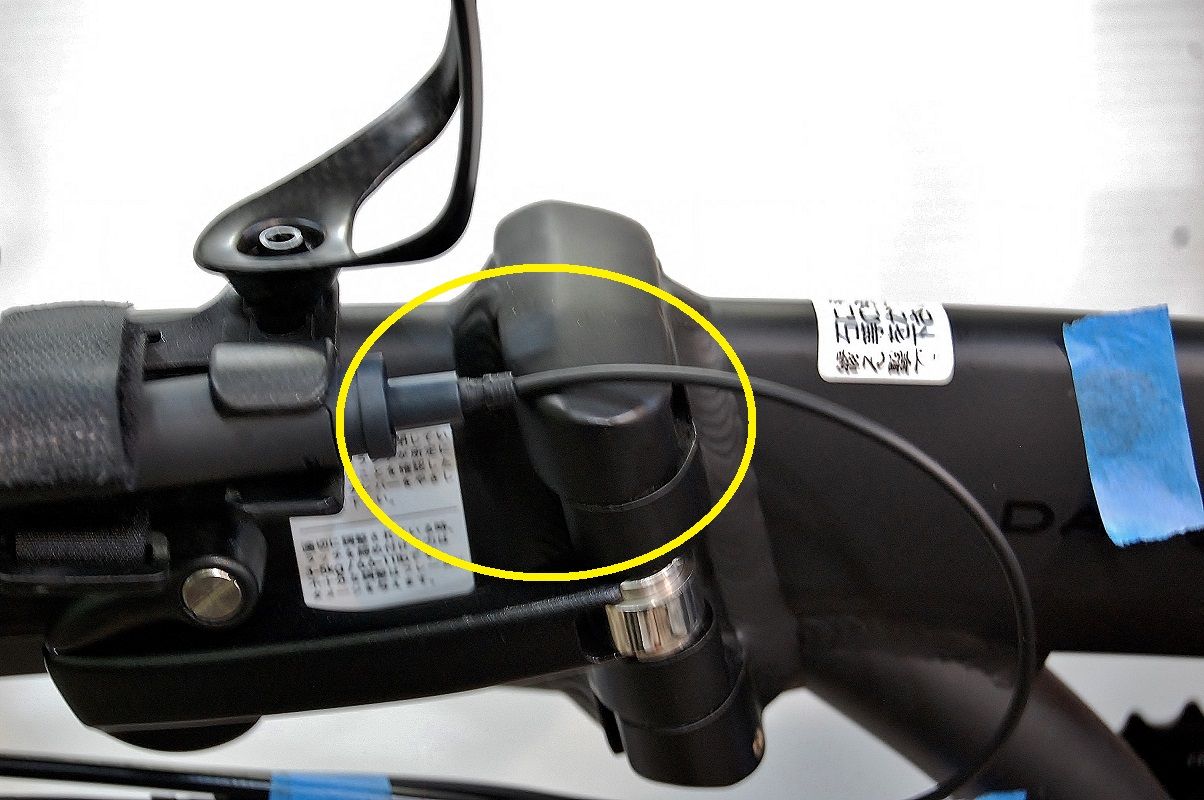

盛り上がったヒンジ部分と干渉するんです。



DSC_3875

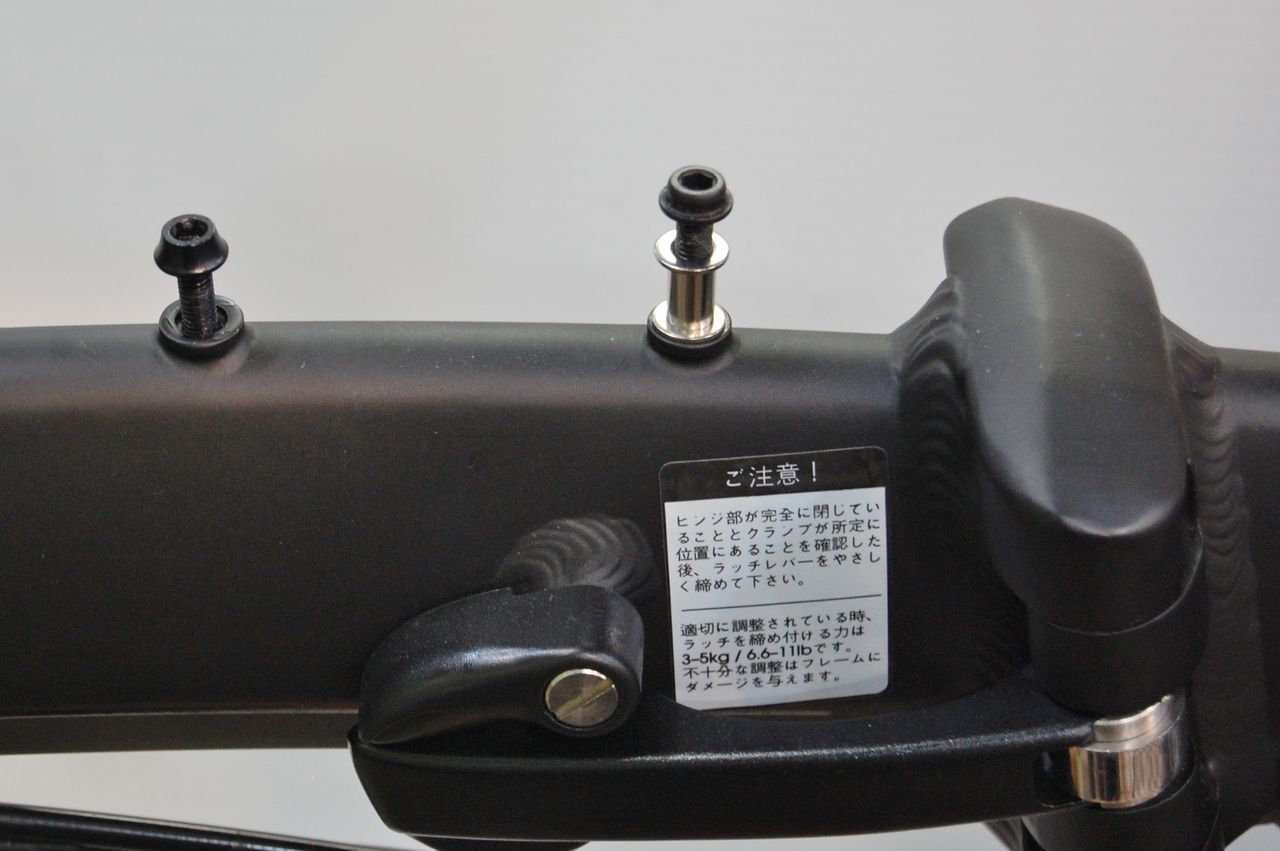

内径5mm の10mm スペーサーを使ってかさ上げしてあげましょう。



DSC_3879
今度は交わしましたね。



DSC_3880

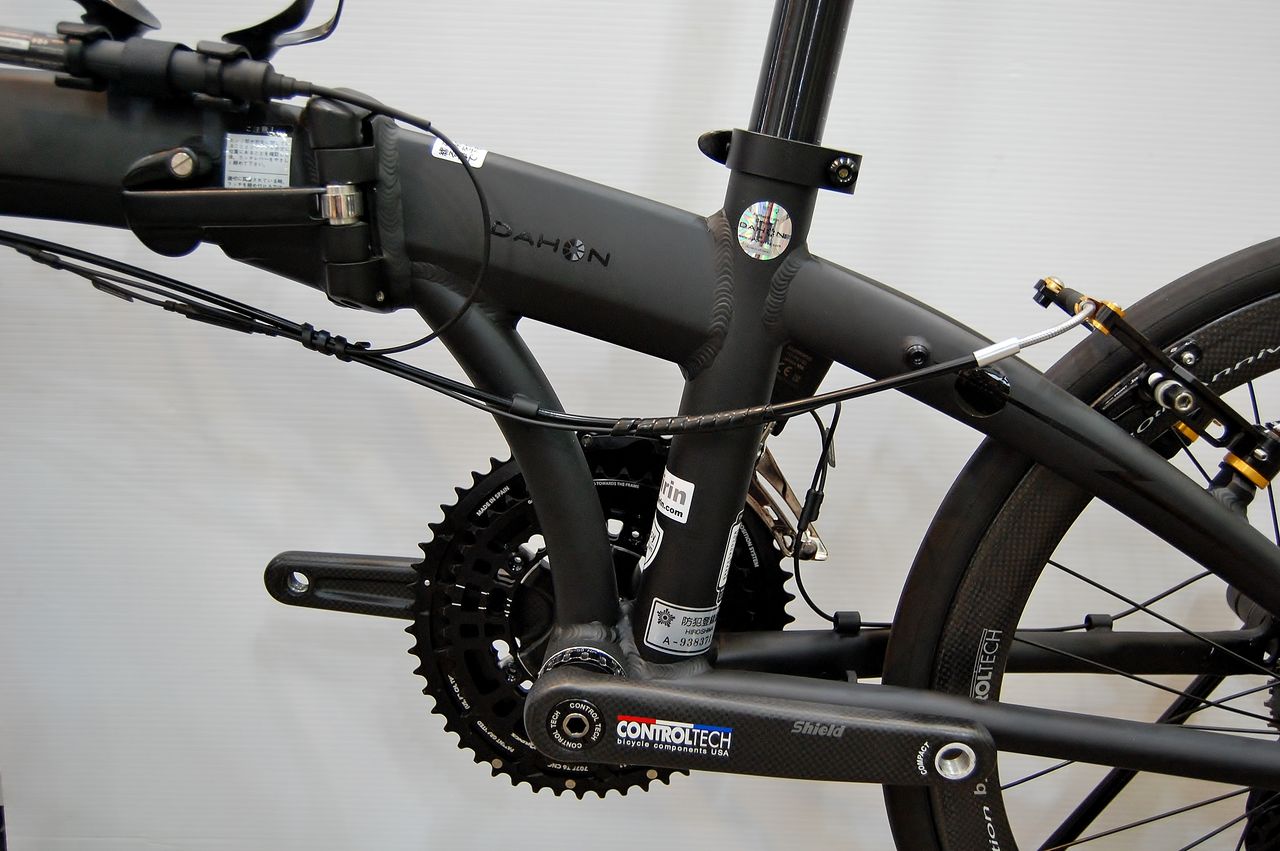

良い感じで配線が回り込んでます。一応折畳時も確認。ゴムパーツは、ポンプホルダーとの太さ合わせ。


DSC_3891

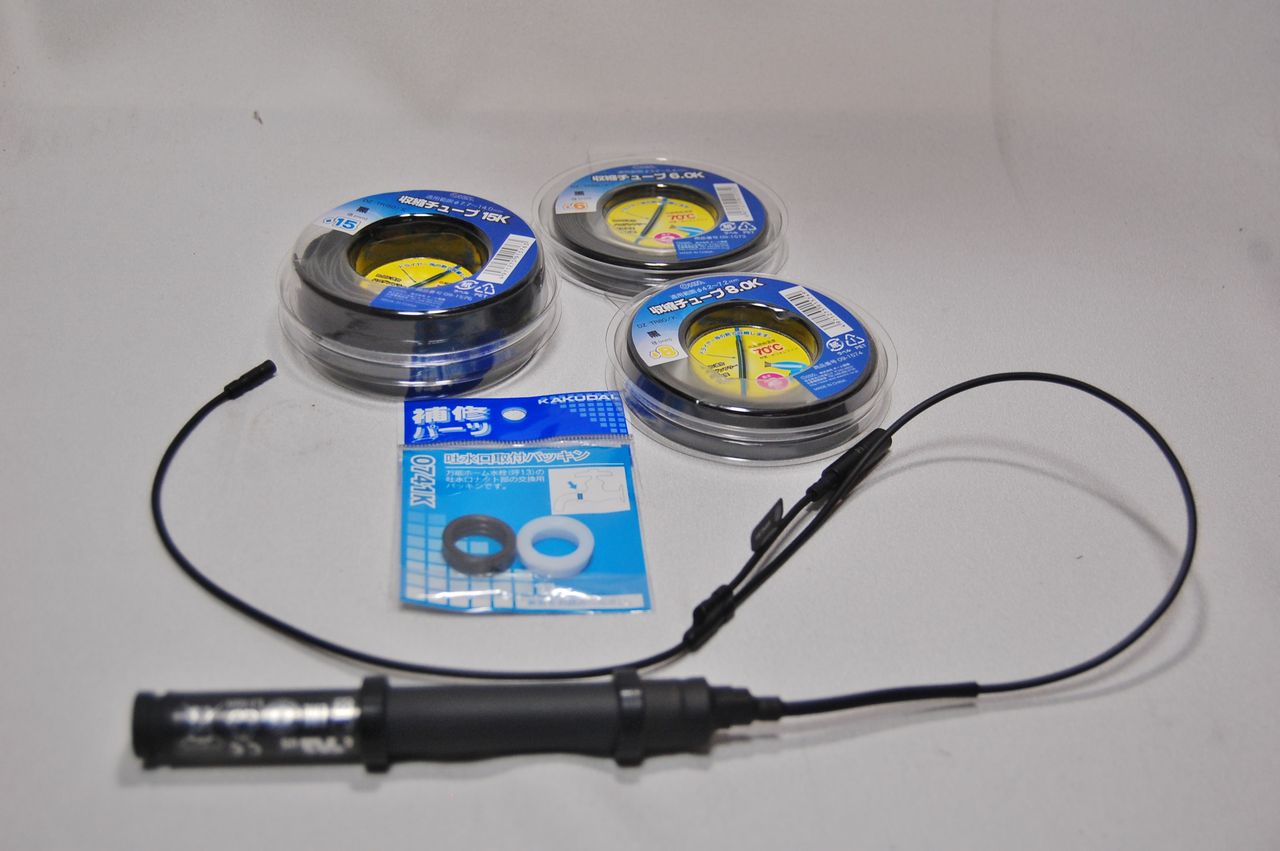

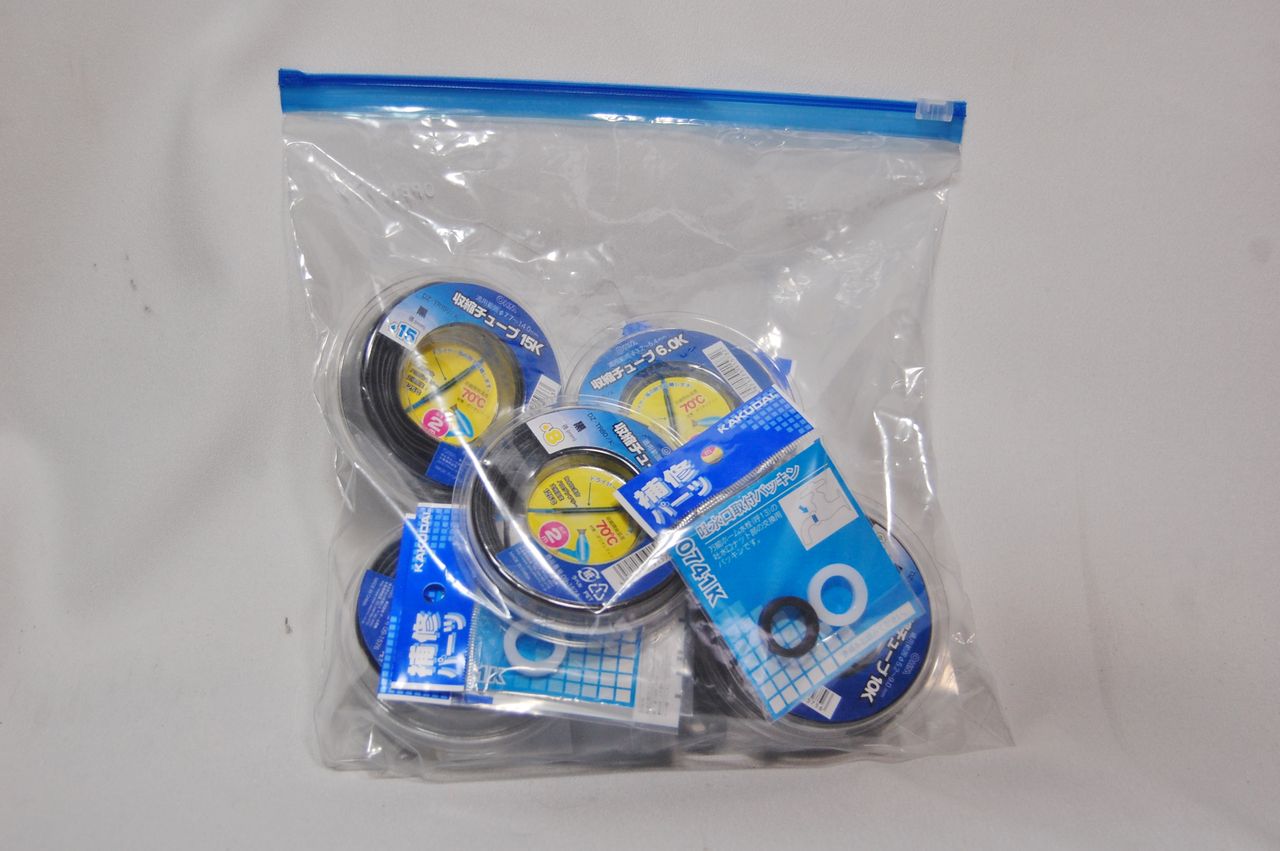

船長御用達の防水キット。



DSC_3892
水道のパッキンは何処に使うか分かりますね。



DSC_3893

例のごとく3種類の太さのシュリンクチューブで防水加工です。しかし几帳面に部品の品番と値段を書き込んでるでしょう。最後にコピペして請求書にするんです。

明日につづく、



FUJI クロモリロード BALLAD Ω 限定モデル!【橋輪Blog】

FUJI クロモリロード BALLAD Ω 限定モデル!

DSC_3851
DSC_3855
BALLAD Ω(オメガ)

2018 FUJI       限定モデル
BALLAD Ω
  116.640円(税別)
橋輪プライス  104.900円(税別)
フレームサイズ:43 / 49 / 52 / 54 / 56 / 58cm
カラー:クローム
18 Speed   9.8kg

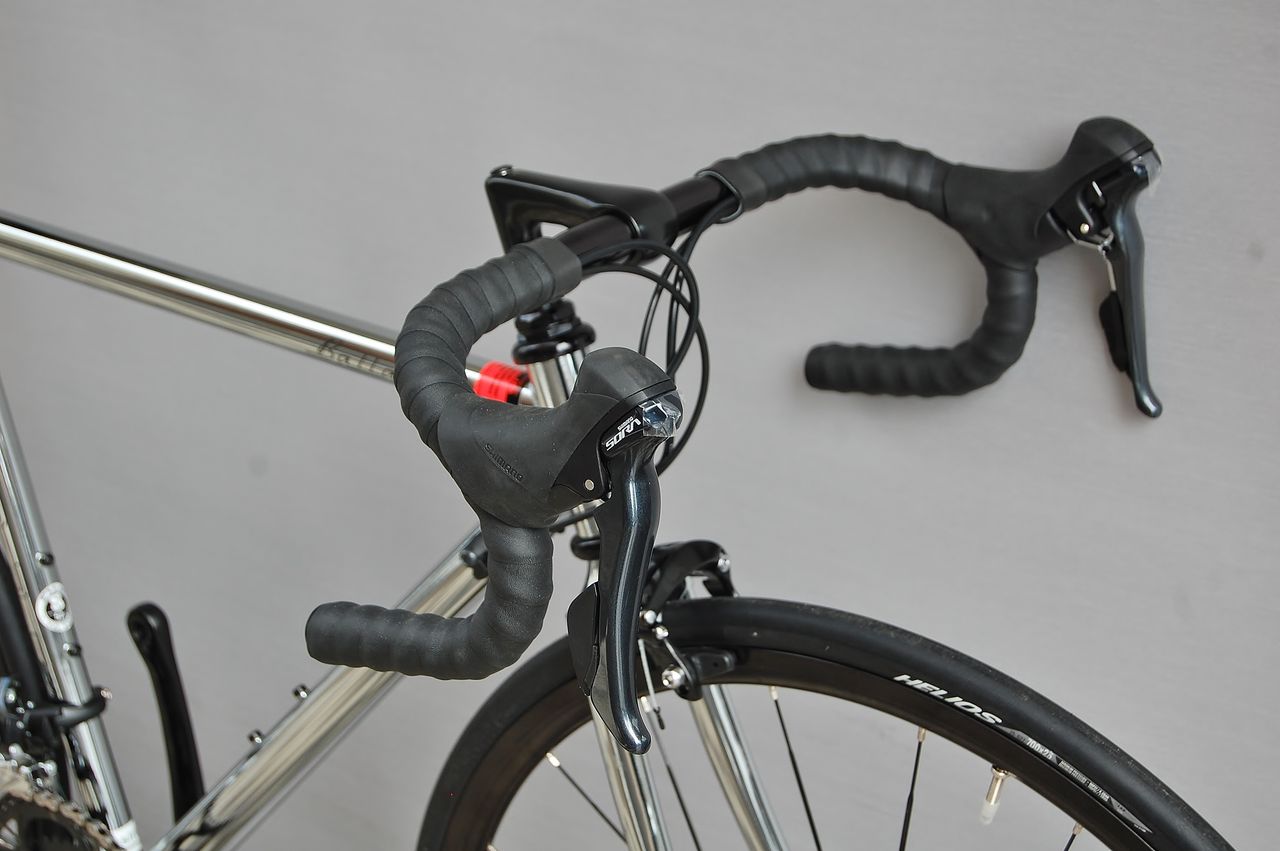

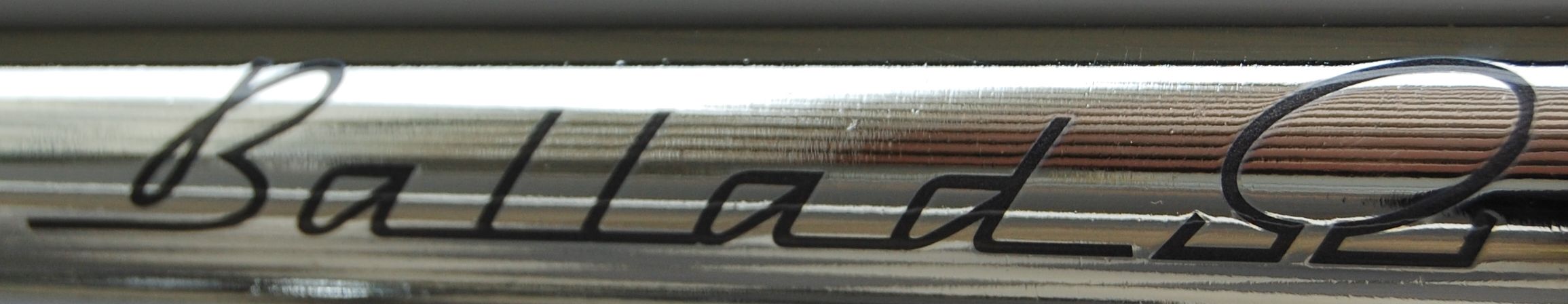

走りを追求した FUJI バラッド・オメガにクロームメッキを施した限定モデル Chrome が登場です。


DSC_3853




DSC_3849




DSC_3852




DSC_3848




DSC_3856




DSC_3858




DSC_3860

スペックは、こちら ⇒ BALLAD Ω

指令 DURA-ACE Di2 を最新にせよ!その3【橋輪Blog】

指令 DURA-ACE Di2 を最新にせよ!その3

DSC_3783

分岐ジャンクションとエレクトリックワイヤーの長さが決まり発注しました。部品待ちの間にコクピット周りをやっておきましょう。現在は、XTR ファイヤーボルトシフターを装着していますが、オフロード仕様なので操作力も大きく、重量もペアで132g と重めです。これを21g の SW-R600 サテライトシフトユニットに交換します。リヤ変速用右スイッチとしか設定はありませんが二つ使用し、左側にはフロント変速用にE-tube から設定変換できるはずです。

DSC_3786
Shimano SW-R600 サテライトシフトユニット9.660円(税別)
tern VRO ステム 47mm ブラック 8.000円(税別)


DSC_3810

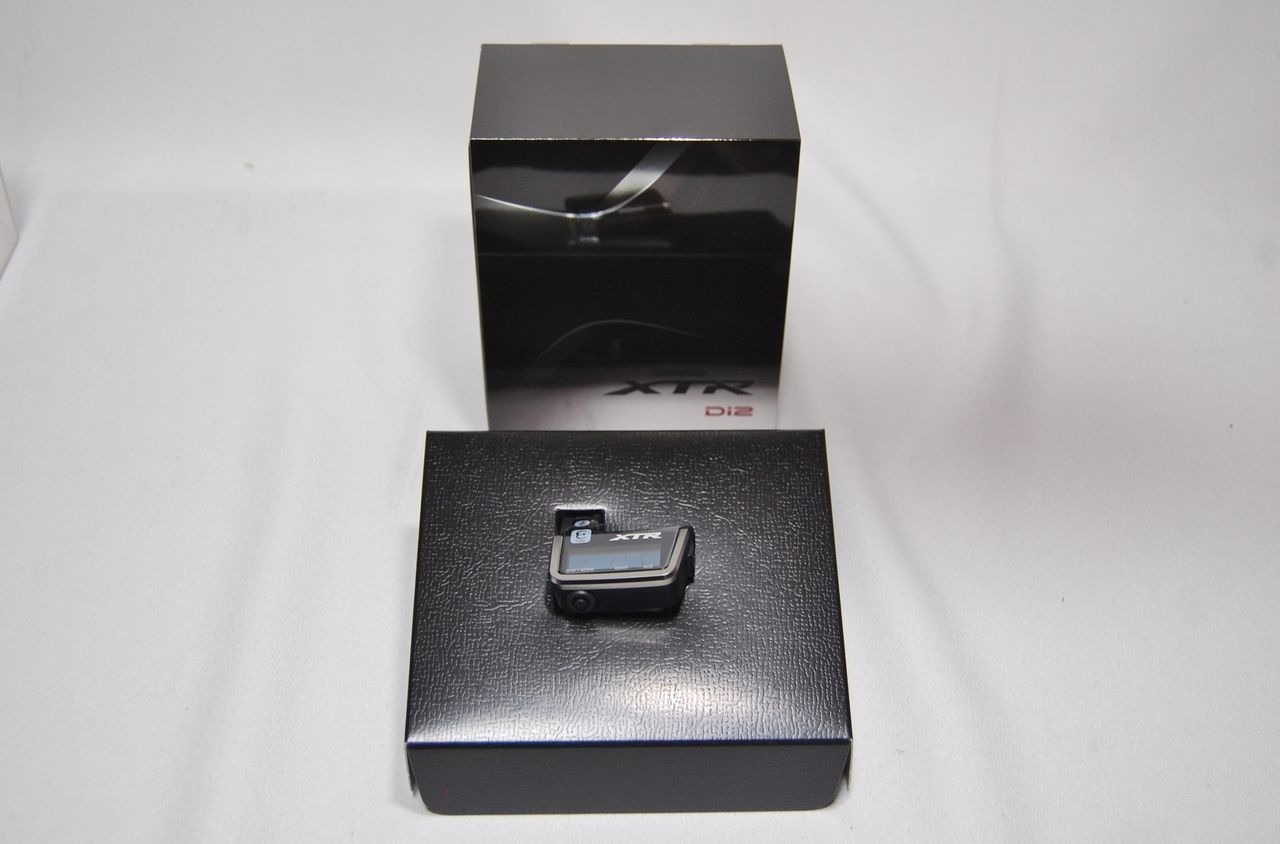

Shimano XTR SC-M 9051  15.650円(税別)
新型になったインフォメーションディスプレーで、Bluetooth 通信が可能になりました。


DSC_3787
ターンのステムに交換することによりフラットバーをオフセットしました。



DSC_3797

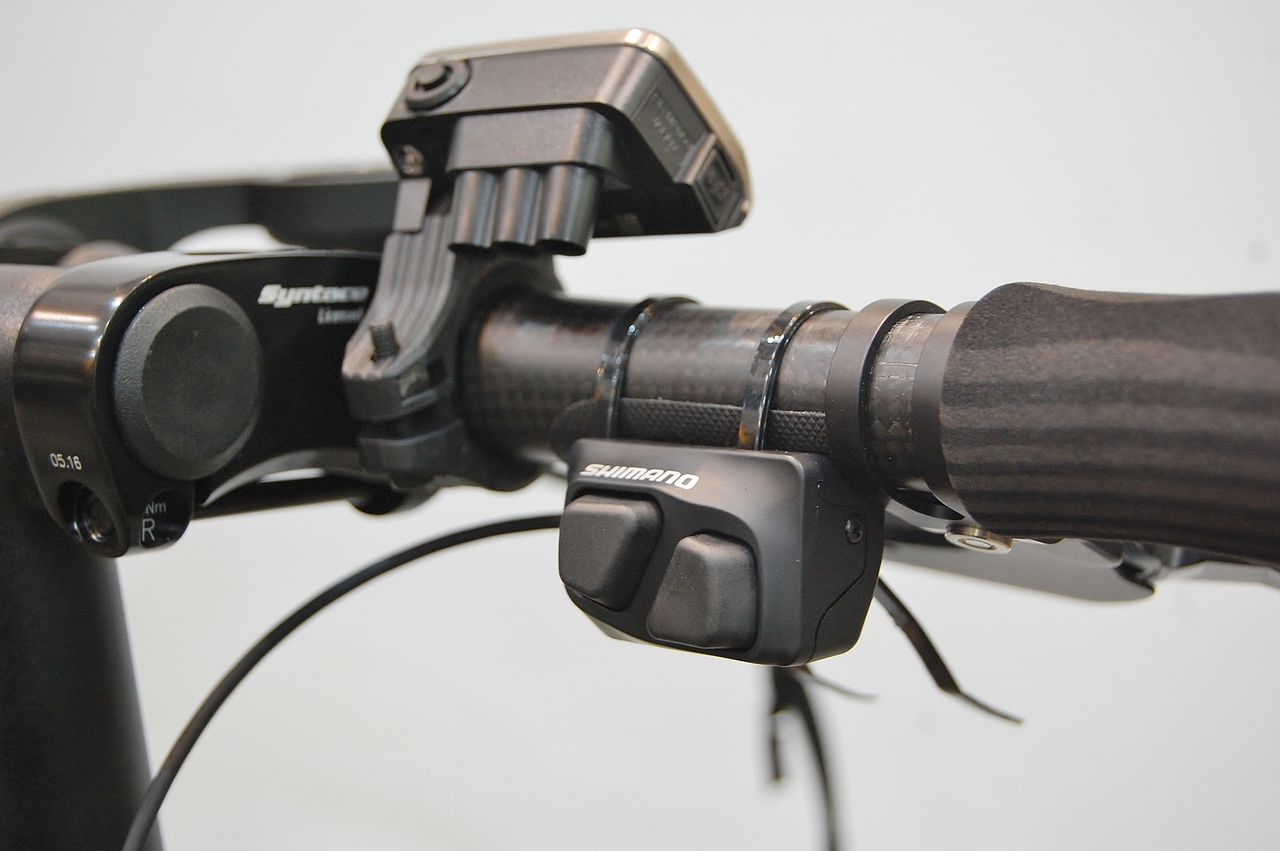

SW-R600 サテライトシフトユニットですが、付属の両面テープ&タイラップ止めの為スイッチを押す際、どうにも動いてしまいます。しかもカーボンバーですと尚更滑ります。


DSC_3798

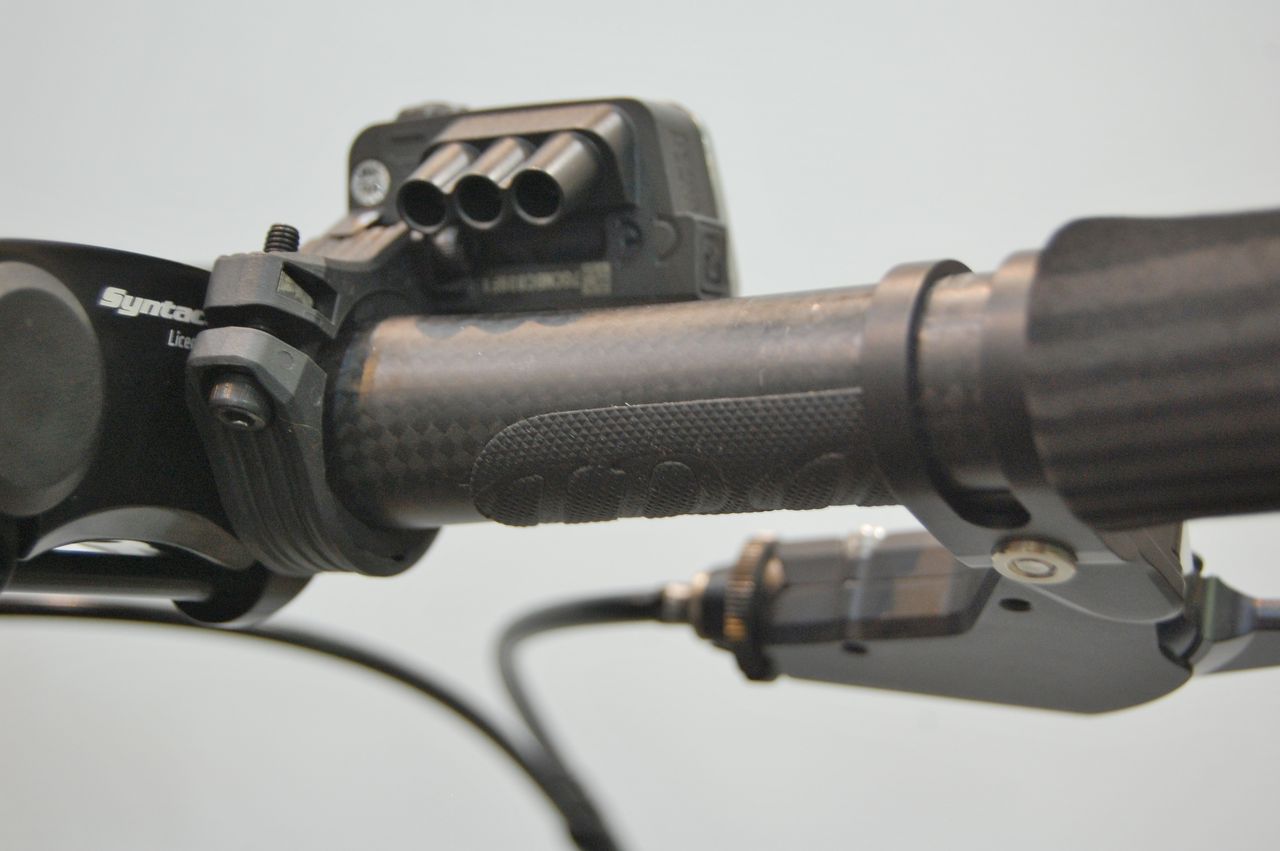

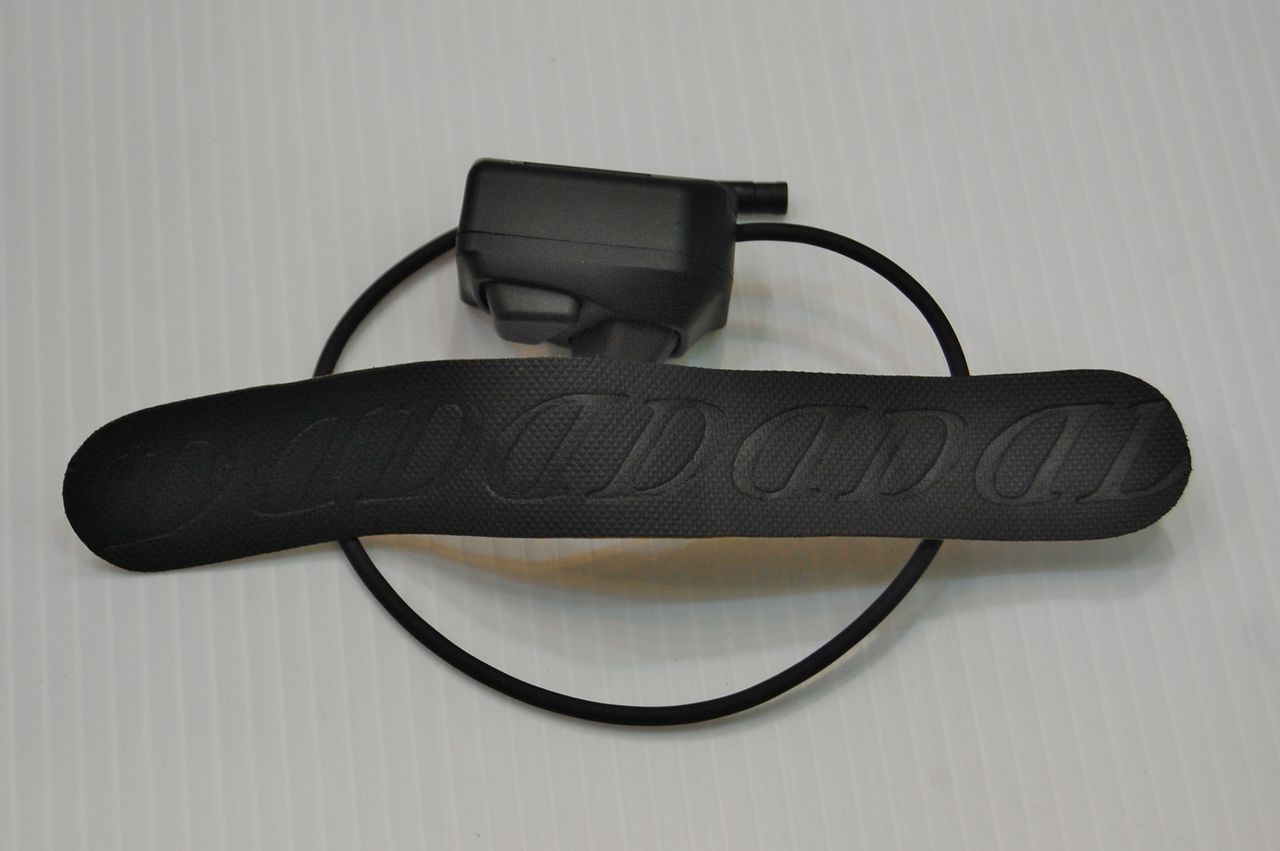

これナイスアイディアです。バーテープに付属してくる末端テープです。今回は、DIXNA を使用しました。


DSC_3800
スイッチの長さに合わせてハンドルバーに張り付けます。



DSC_3803

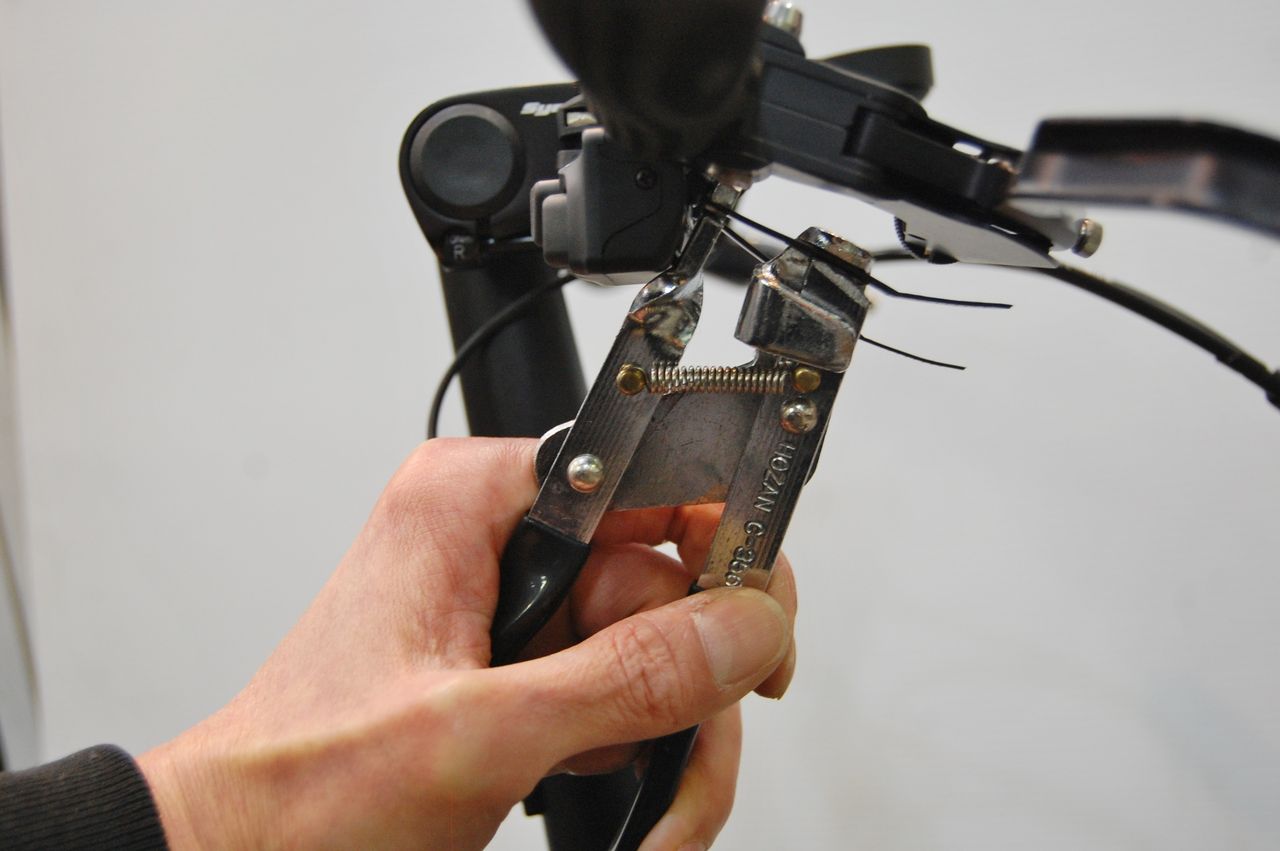

タイラップは、ワイヤー引きを使ってガッチリロック。



DSC_3804
全然滑りませんよ!



DSC_3813

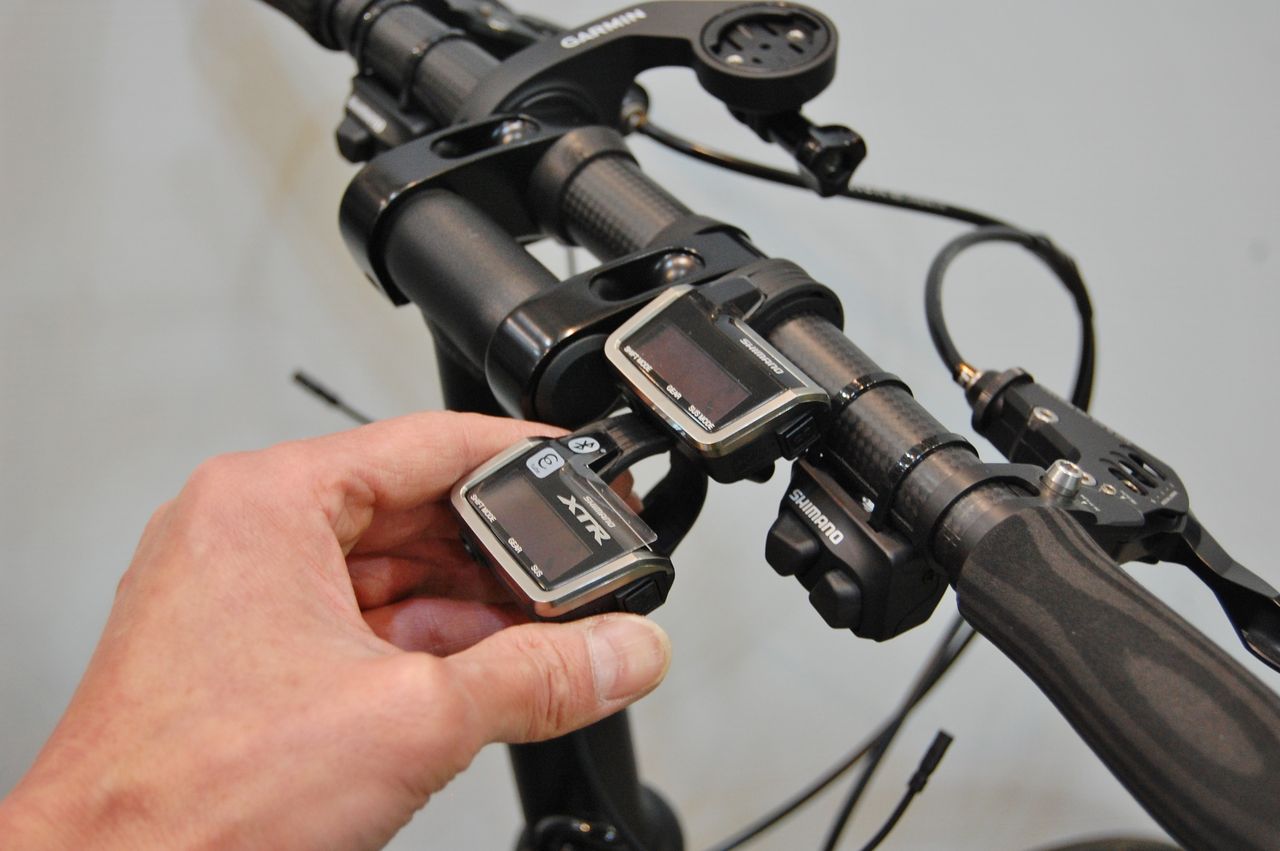

インフォメーションディスプレーを最新のものに交換。



DSC_3824
左側に取り付けたフロント変速用サテライトシフトユニットの配線は、左サイドから出てしまいますが、インフォメーションディスプレーまでは余裕で届きます。



DSC_3826

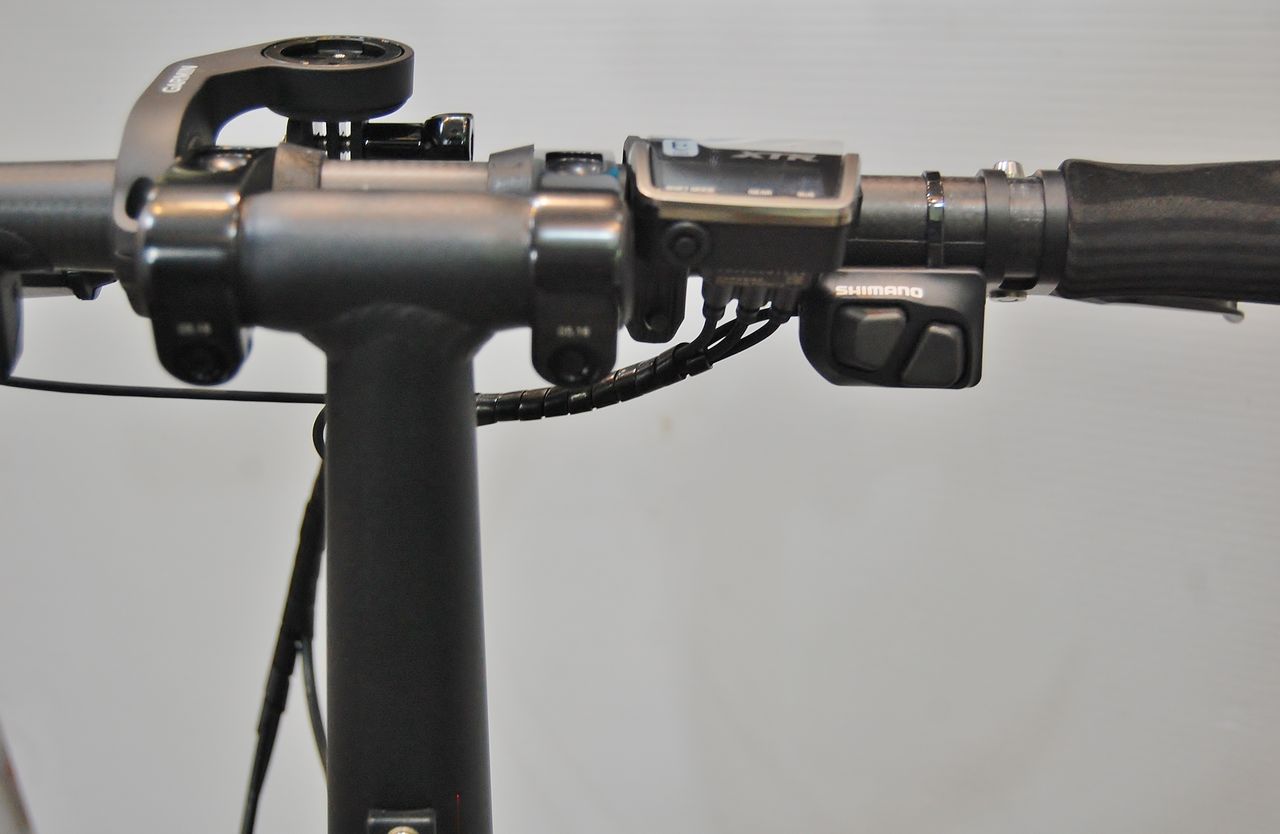

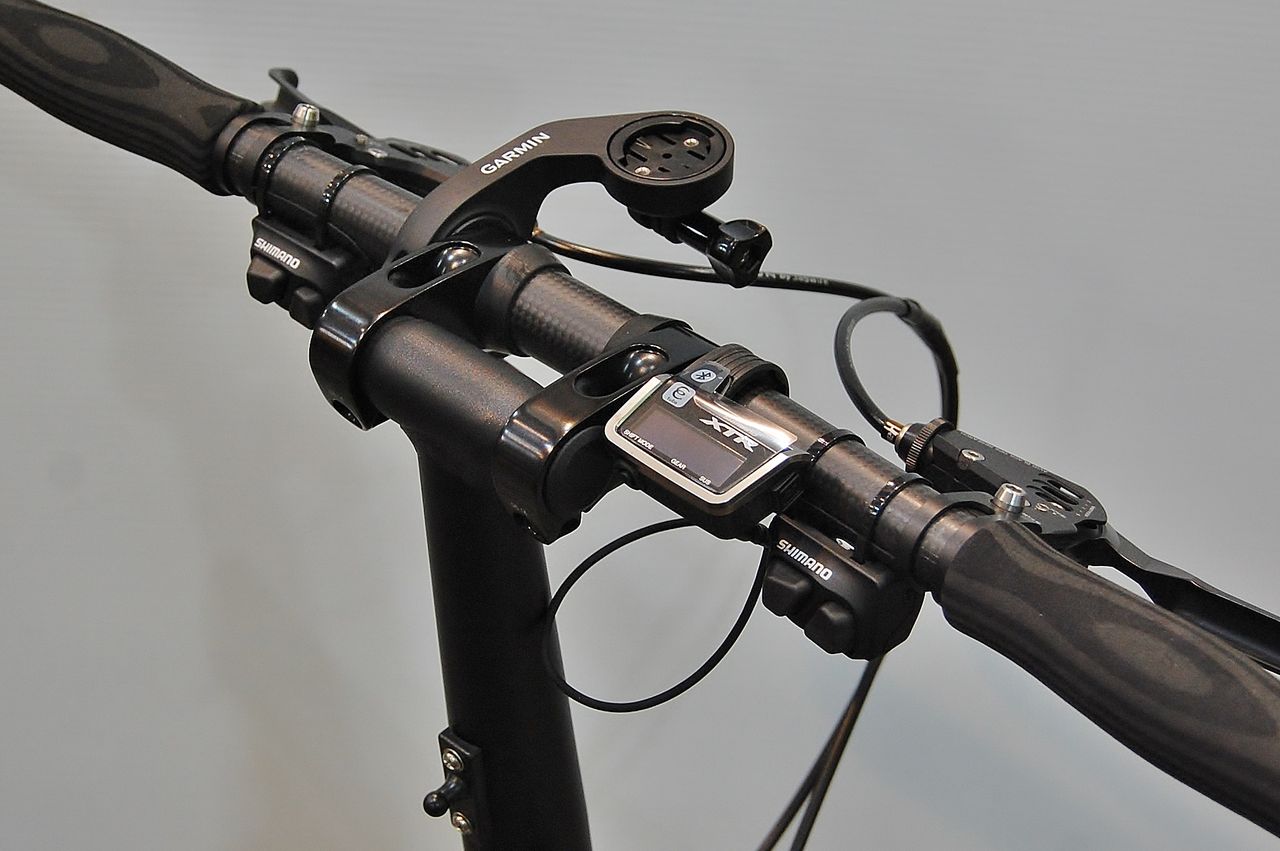

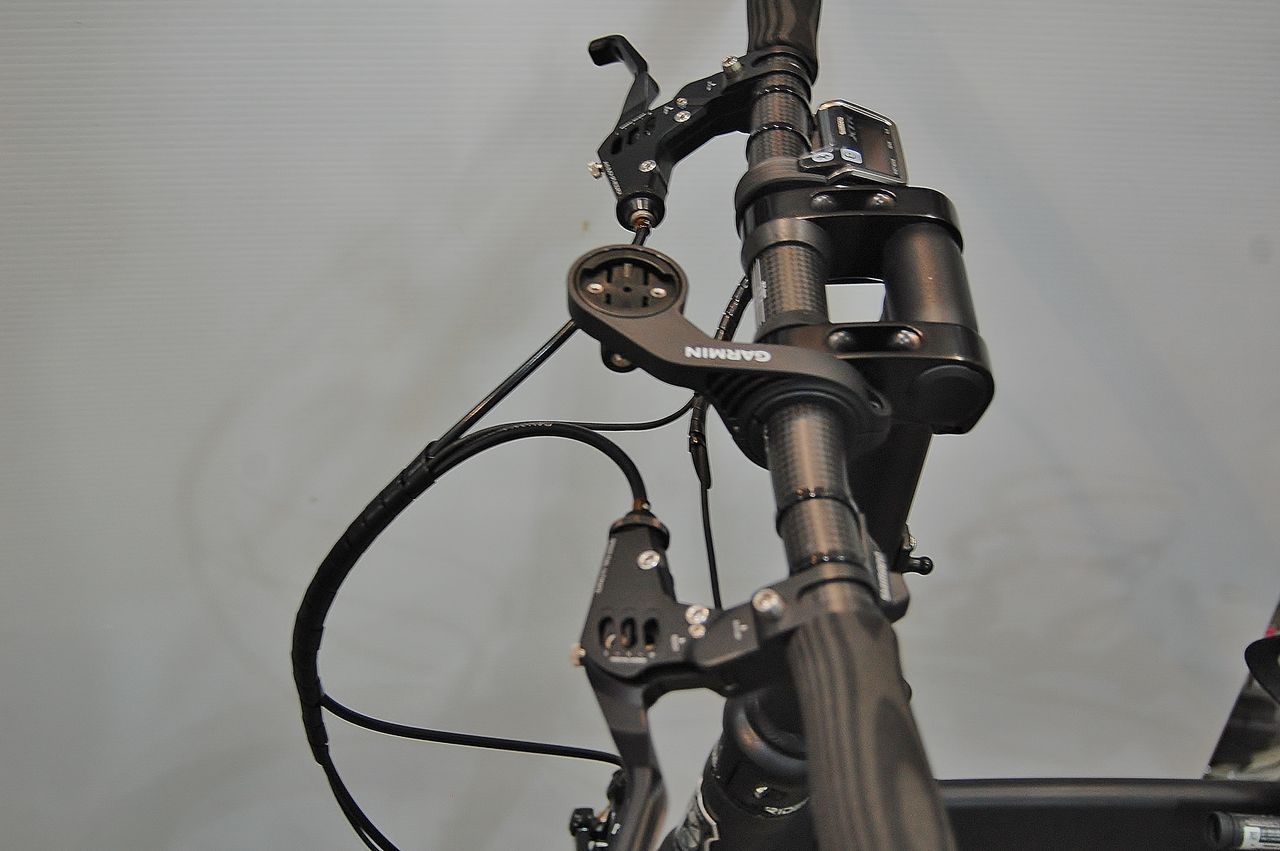

これでコクピット周りは完成。

タイラップの話題が出たので。
俗にいう結束バンドは、あと1ノッチ引きたいが引ききれないことがありますが、カッターの刃を内蔵した本物のタイラップは、無段階に引けるのです。ちょっとお高いですがタイラップは登録商標ですから他の結束バンドはタイラップとは呼べません。
