インドのスラム街からSRAMへの旅〜カセット編【橋輪blog】

インドのスラム街からSRAMへの旅〜カセット編


みなさま、こんにちは。以前、何度かこちらのブログで記事を書かせて頂いていた、Yuboです。最初のタイトルから意味不明な、ちょっと苦しいスタートとなってしまいましたが(汗)何卒ご容赦ください。。

昨年インドに赴いた際に記事をアップさせて頂いて以来、およそ半年ぶりの投稿となります。当時はインドにtern verge P10を持参して道中のよもやま話をご紹介させて頂きたかったのですが、その後、短期出張などで兎にも角にも仕事の方が忙しくなってしまして(汗)、橋輪さんともしばらく疎遠になってしまいました。。。

sankyo
その埋め合わせといったらナンですが、鮮度が命のブログネタとしては、もはやインドの渡航話をご紹介するわけにもいかず、誠に僭越ながら別のテーマを掲げて記事の投稿を再開させて頂きたいと思います。渡航話については折を見て少しずつ共有させてください(汗)

ganesa
さて、心機一転して次の企画として考えたのが「SRAM Red eTapでいってみよう!」というものでした。私が電動式として触ったことがあるのは、Ultegra 6800系 Di2ぐらいですが、導入当初はその素晴らしさには感動すら覚えたくらいでしたので、もちろんシマノ製品に思い入れがないわけではありません。

ultegradi2
もし予算が許すものならは、次のステップとしては、ちょうど時期的にも旬なDURA ACE R9100系やUltegra R8000系を選択するところですが、それではネタとしては面白みがないので、敢えて日本ではマイナーなSRAMを選んでみることにしました。

sramred
使い始めたばかりの私が語るのもなんですが、SRAM eTap については常に勉強の日々で、購入前に商品情報を調べてみたり、実際に使ってみたり、そしてきっと近い将来何らかのトラブルに遭遇したりした場合でも、常に新しい発見があります(たぶん)。ですが、橋輪さんには、そういった心躍る日々を迎える前の段階で、とりあえず何も考えずに「組み付けは eTap でお願いします!」と伝えただけでした。

とどのつまり恥ずかしながら、グループセットに何が含まれているかもろくに確認せずに、eTap の注文をお願いしてしまったわけです。正直なところ、この段階で初めて具体的にグループセットの構成について調べ始めました。下記の画像がネットから適当にとってきた、SRAM Red eTap のショートケージの最小限のグループセットです。

sram_red_etap_groupset

SRAM Red eTap Groupset

一般的なコンポーネントの枠組みに限定してピックアップしてみると、この構成には左右のシフターと、前後のディレイラーしか含まれていませんね。SRAM 初心者の私がいうのもなんですが、実際には最小限のeTapのグループセット選択にあたり以下の2つの指標があります(社長、間違ってたらコメントください)。

  1. ブレーキはワイヤー式にするのか、油圧式にするのか
  2. カセットはどれぐらいのレンジを使うのか

SRAM が最初に eTap をリリースした際には、上記のような選択肢はなく、後からHRD(油圧式)シフターがリリースされたことにより上記1の選択肢が生まれ、またWiFLiをリリースしたことにより上記2の選択肢がうまれました。

sram_red_etap_groupset_wifli

SRAM Red eTap WiFLi Groupset

etap_hrd_brake

SRAM RED eTap HRD

油圧式はいつか使ってみたいですが、とりあえずスルーすることにしたので、1については検討の必要性がなくなりました。2についてはずっと使い続けてきた11-28Tではない選択肢を求めて色々考えてみた結果、WiFLiの方を選択しました。

ですが、ここでまた失敗をやらかしてしまいました。WiFLiのガイドプレートは長いため、私は以下の表な形で11-25Tから11-32Tに対応しているものと思っていたので、これと組み合わせるカセットとしては11-25Tを購入しました。

sram_red_cassette1_update
ところが、ネットでよくよく調べてみると、どうやら11-25TとWiFLiとの相性はよくないようなのです。SRAMも11-26Tから11-32Tの範囲で組み合わせることを推奨しているとかいう情報もありました。したがって、おそらく実際には以下のような組合せが推奨されるのではないかと思います。

sram_red_cassette2_update

いずれにしろ、正確なことは分からなかったので、11-25Tと11-26Tを比較してみたのですが、よく見ると違っているのは25Tと26Tの歯だけではないですか!だったら、このローの一枚だけ使わなければ、今度カセット交換用に11-26Tを購入して、一枚だけ差し替えれば11-25Tも11-26Tとして生まれ変わるかも、という淡い期待を頂いたのでした。

とりあえず私にはメーカーの伝がないので、こんなバカな質問をするのは気が引けたものの、他に調べる手段もないので、やむを得ず橋輪社長に尋ねてみたところ、「SRAMのカセットはシマノみたいにバラの組合せではなく、トップ以外一体型だからダメでしょ」とのあっさりとした回答が。。

まじっすか!と思って、早速自宅にもどってから確認してみました。

DSC_2446

えーほんとに?

DSC_2447

確かに一体型になっているが

DSC_2448

ちゃんとRedって書いてあるし

DSC_2449

ギアの隙間にはゴムが入ってる。。。ところが

DSC_2451

ほんどだ!11Tの一枚しかとれない!

したがって私の目論見は完全に崩れ去り、やむを得ず11-25Tは返品することにしました。先ほどの表に追記すると、以下のように11Tだけが一枚で他の10枚が一体型になっているようです。

sram_red_cassette3_update
ちなみに、以下の箱は11-28Tと11-32Tのものですが、ご覧のように11-32TにはWiFLiという表記がある一方で、11-28Tはありません。その心は「WiFLiのみ対応」ということを示しているようです。11-28TはShortでもWiFLiでも使えるからなのか、何も書いてません。

DSC_2317

DSC_2445
では11-25Tではどうなっていたかというと、すいません、そんなことをよく確認する前に、とっとと返品してしました(汗)したがって、結局のところ未だにWiFLiでどこまでいけるのか、その答えは棚上げになったままです。


カセットの選択が概ね決まったところで(結局11-28Tに戻ってしまいました)、この段階でコンポーネント関連で別途調達しなければならなかったのは、残りは以下のような部材でした。

  • クランク
  • チェーンリング(インナー&アウター)
  • ボトムブラケット(いわゆるBB)
  • チェーン
  • カセット

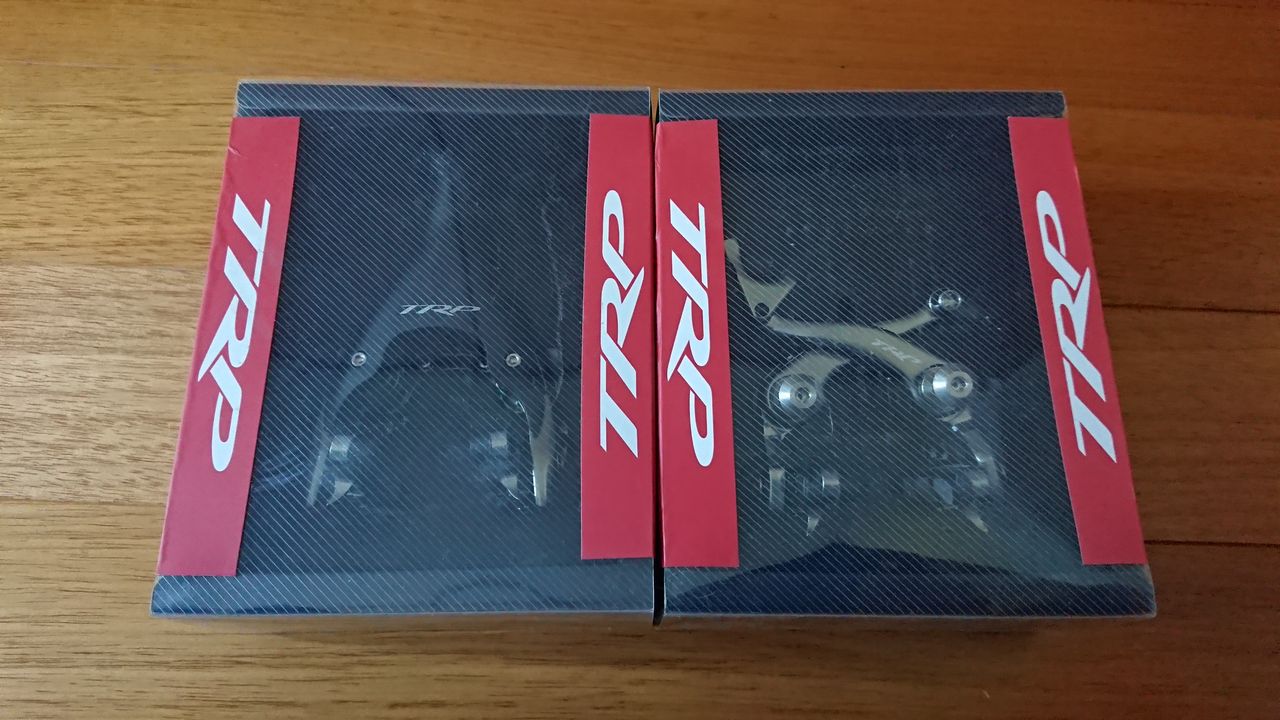

  • 前後ブレーキ

次回はこの中からどれかをピックアップしてお話させて頂きたいと思います。

続きを読む

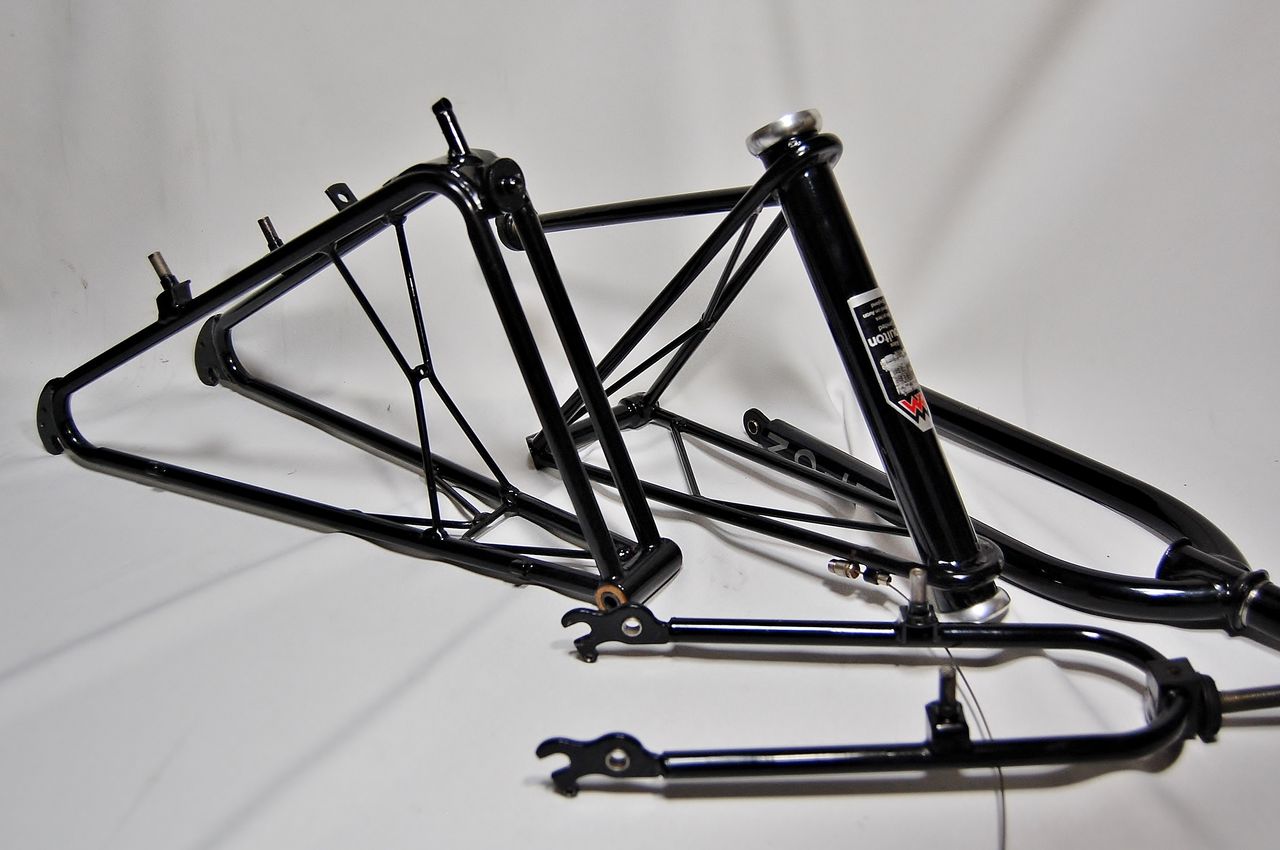

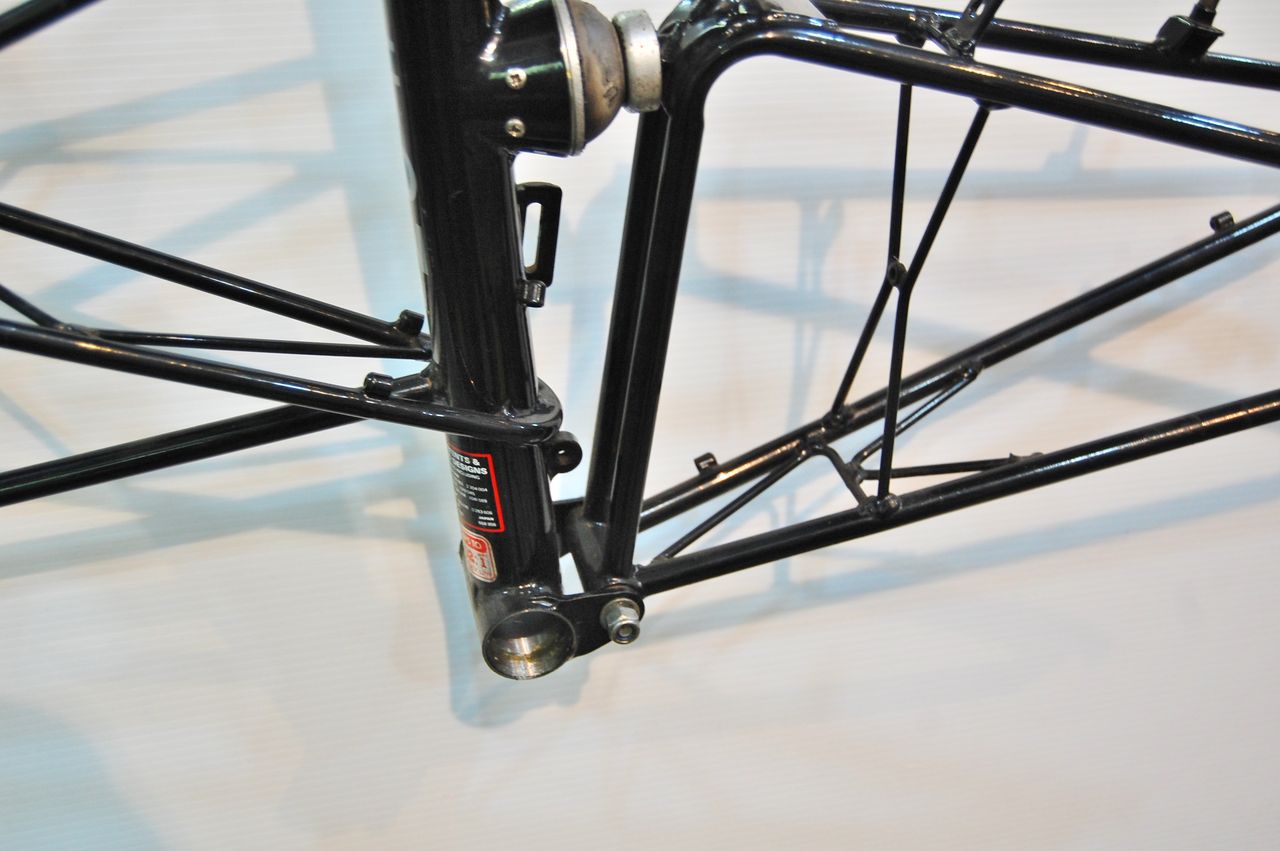

先生の MOULTON APB その3【橋輪Blog】

フロントサスペンションの分解に苦戦

DSC_3232

再生産されたAPB のリペアーキットを発注するため先ずはフロントフォークを分解します。何故なら前期と後期型では、スプリングとピストンの太さが違うのだそうです。初期のモールトンによくある事のようですが、スプリングの下に入っているピストンがコラムに固着してしまい作動不良を起こすそうです。こうなるとスプリングが抜けないハプニングが・・・・・・

DSC_3233
ヘッドパーツは、全く問題無し。



DSC_3234
ボトムリンクを分解すれば、ピストンはサブフォークと共に抜けてくるはず。



DSC_3235
あら? ピストンがない!



DSC_3239
本来ならばこのスプリングアジャスターと呼ばれる部品のボールジョイントにピストンが嵌っていて、一緒に抜けてくるはずなんです。


DSC_3283
てことは、コラム内にスプリングを抱え込んだまま固着したピストンが居るってこと?



DSC_3296
では、コラム内がどうなっているのか汚い絵で解説しよう。



DSC_3297
構成部品は単純で、先ずコラムを貫通するピンが入っている。上から覗くと右のようになる。



DSC_3299
そしてクラウンレースのあたりにピストンがあり、(これがコラムと固着しているとみられる)



DSC_3300
そしてその間にスプリング。サブフォークが沈んでくるとボールの付いたスプリングアジャスターを押しピストンがスプリングを圧縮する仕組み。


DSC_3301
上から見るとスプリングは、このように見える。



DSC_3304
もしピストンの固着がなければ、ピンを避ける半円の中に入る棒があれば、汚いグリスとともにピストンとスプリングは、ドロッと出て来るだろう。ところが動かぬピストンは、その棒をハンマーで叩いたところでスプリングが吸収してしまいビクともしない。


人には見せたくないSST

DSC_3282
何かその辺にあるもので解決できないか? ママチャリに使うカゴの足だ。



DSC_3284
こいつでSST(特殊工具)を作る。



DSC_3285
先端のハブ軸が通る部分は、先ほどの半円にドンピシャ。



DSC_3286
スプリングに到達する長さに圧縮代をみてマーキング。



DSC_3287
こんな形に曲げてみた。カゴの足と言えど万力、5ポンドハンマー、軍手必須ですから。



DSC_3289
底辺の部分を少し凹ませたのには意味がある。



DSC_3290
次に用意したのはドライバーとタイダウンロープ。



DSC_3291
No.3 のプラスドライバーが絶妙にフィット。



DSC_3292
そしてドライバーとSST(と言ってもカゴの足)に掛けます。体重を掛けながらフルボトムの状態までタイダウンを締め上げます。この時タイダウンが滑らないよう底辺を凹ませておいたのです。


DSC_3303
今、スプリングは、フルボトムでバネが線接触をおこし最早バネではなく一つの塊です。



DSC_3293
この状態でSST の底辺に一発くれれば・・・・



DSC_3294
大成功!



DSC_3309
ピストン径を測ると20.41mm。初期が20.2mm で後期が22.2mm なので初期型のリペアーキットを注文です。


DSC_3315
ピストンを洗浄してみると現在のタイプと違いカッチっと強く嵌り込むものではなく、ただの臼でした。


DSC_3287

固着したピストンが何とか外せて一安心。このSST は、人に見られぬ所にしまっておこう。

おそまつ!

GAMIN Edgh 1030 / Varia UT 800【橋輪Blog】

 GAMIN Edge 1030 / Varia UT 800

IMG_2806
GAMIN Edge 1030 セット 86.000円(税別)
GAMIN Varia UT 800 スマートヘッドライト 19.800円(税別)

船長からオーダー頂いたガーミン最新のサイコンとスマートヘッドライトです。Edgh は、現在お使いの1000からガーミンフラッグシップで NEW モデルの1030にアップグレード。本体の大きさはほぼ変わらずでモニター画面が3インチから3.5インチに拡大。バッテリー容量も増え1000の15時間に比べ20時間と5時間のキャパシティー増です。Varia UT 800 スマートヘッドライト。こちらも新製品で、800ルーメンのハイパワー。Edgh とペアリングすることで、周囲の明るさ、速度、走行条件に応じて光量を自動調整する優れものです。

船長より、これらの機器を KIMORI COLOSSUS HR Di2 に搭載した動画を送って頂きました。撮影はもちろん夜間で、XTR Di2 のシステムインフォメーションディスプレイまで点灯を始めると、もはや自転車のコクピットではありません。デュアルコントロールレバーのブラケットに内蔵されるリモートスイッチで、Edgh 1030 の画面を切り替えるシーンが何ともカッコいいです。



GAMIN Edgh 1030 / Varia UT 800




DAHON Mu SLX しまなみ海道


撮影、編集 by 船長


昨日に続き Capreo ネタをもう一丁!【橋輪Blog】

昨日に続き Capreo ネタをもう一丁!

DSC_3274

昨日に続き Capreo ネタをもう一丁行きましょう。tern Verge X18 所有の N さんからハンドル周りのチューニングを依頼されました。ところが・・・・・

DSC_3275
CONTROLTECH カーボンドロップバー 25.000円(税別)
これ SALE で40%OFF でやってます⇒ ラスト1本



DSC_3278
RIDEA Extendabule Stem Φ31.8 5.930円(税別)



DSC_3266
Lizard Skins バーテープブラック 3.880円(税別)



DSC_3275
「厚手のバーテープとカーボンドロップの衝撃吸収で手首の疲れが全然違いますよ」「出来ました!」で取りに来られたのですが、「何かもう少しやりたいですね」とまた置いて行ってしまいました。


DSC_3269
続きましてリヤホイールのチューニング。



DSC_3268
レッドパーツをチョイスしたのは、たった一つのセーフティーロックのアナダイズドカラーに合わせて。


DSC_3270
リヤスポークニップルをレッドに組み替えました。



DSC_3277
カプレオ互換135mm スーパーライトハブ 19.800円(税別)
カラーアクセントの意味で組み替えたんですが、これ走りが全然違ってきますよ。


DSC_3281
フロントは、キネプロ X の高性能シールドベアリングハブが装着されていますが、リヤは、Shimano 純正カプレオです。カップ&コーンのこのリヤハブ、一度シャフト回してみなさんな。100人に聞いても全員「これ捨てだな!」となること間違いなし!



DSC_6916
Shimano Capreo ハブは、ずっしりの398.5g。



DSC_6594
これに対してスーパーライトハブは、193.0g と半分以下。



DSC_3272




DSC_3265




DSC_3279
やっぱ X18 カッコいいですね! なんでtern は、こーゆーモデルをラインナップから外すかね?



DSC_3271

「N さ〜ん、完成しましたよー!」
カプレオスーパーライトハブも装着したし、取りに来られたら RECON Fe Capro 11速カセット見せちゃおっかな〜!

また置いて行っちゃうかも?



RECON Fe カセット Capreo 11s 9-28T 再入荷!【橋輪Blog】

RECON Fe カセット Capreo 11s 9-28T 再入荷!

DSC_3241
RECON Fe カセット Capreo 11s 9-28T  24.000円(税別)
Ratio:9-10-12-13-15-17-19-21-23-25-28

RECON Fe カセット Capreo 11s 9-28T 再入荷しました。実は昨年9月にご紹介した10 / 11 Speed が最終ロッドでして、トップ9T を求める小径車マニアの需要を見込んで再生産して頂きました。ですので今回10 Speed はありません。

同じ図面からコンピューター入力されたものを再生産しているので製品誤差はないものと思われるが、表面処理とパッケージが変わってきたことから今一度作動テストをしてみようと思います。


DSC_3242
ワンピースタイプでロックリングと0.5mm スペーサーが付属。



DSC_3243
マテリアルは、クロモリからの削り出し。



DSC_3244
よくもこんな風に削れるものだ。



DSC_3245
ワンピースと言ってもトップ3T の一体部分は、分解式。



DSC_1514
高価なスプロケットだけにトップ3T をリペアーパーツとして別売できることを強く望みたい。



DSC_3251
表面処理の風合いが変わっているので今一度目方を測ってみると201.0g。



DSC_1507
DSC_1506
前回入荷したものが207.5g だったから何故か6.5g 軽くなっている。



DSC_3253
こちら Shimano 純正カプレオカセット9 s が240.0g。2枚増えても39.0g 軽くなっていることとなる。




DSC_3247
こちら M さんから注文を受けて組んであった DAHON 用カプレオ16インチホイールセット。ホイールは、とうに組み上がっていましたがカセット待ちでした。

DAHON 用カプレオ16インチホイールセット


DSC_3248
こちらのホイールでテストしてみましょう。



DSC_3249
付属の0.5mm スペーサーを入れるとロックリングの締め代が浅くなりますから、



DSC_3250
このハブの場合スペーサーは無で。



DSC_3263
テストベンチは、DAHON Mu SLX 11 Speed。



DSC_3255
SLX に可愛い16インチをセット。



DSC_3256
リヤディレーラーは、Shimano 105 11 Speed。
作動前に Hi / Lo & B テンションを調整します。



DSC_3257
シフトダウンしながらケーブルテンションを見ます。



DSC_3258
次にアップ側への落ちを確認して、



DSC_3259
前回と同じで結果は良好でした。



DSC_3262

左側からのショット。丸見えのフリーがセクシーです!

M さん大変お待たせしました!
