ホイールハブのチューニング

DSC_9906

ハブにDURA-ACE?並みの回転を与えるべく、チューニングを施す。今回は、Kitt Custom Carbon Tri-Spoke  Wheel を例に取り説明したいと思います。

DSC_9908
先ずは両側のカラーにあるイモネジを緩めます。



DSC_9909

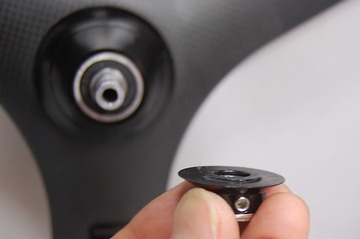

くだんの方法(接着剤のへら)でカラーを抜きます。



DSC_9910

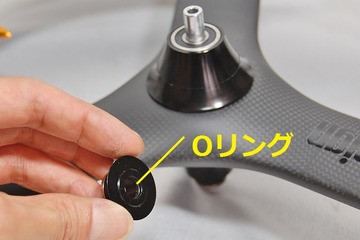

圧入されているのではなくOリングが仕込まれているので抜きずらいだけです。Oリングの抵抗ですがクイックを締めた時点でカラーとシャフトは一体になるので気にしなくてOKです。


DSC_9911
イモネジが噛んでた痕はヤスリでさらっておきましょう。



DSC_9912
シャフトには、軸方向に若干の遊びを指の腹で感じることが出来ます。これがゼロがベストとは限りません。またゼロでも抵抗になっていることもあります。ではこの遊びがどれくらいあるか測ってみましょう。ダイヤルゲージが無くても測定できますよ。


DSC_9924

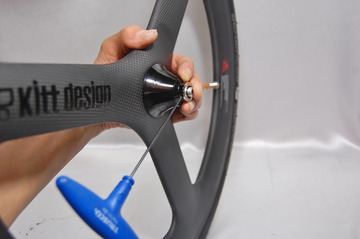

遊びの分をシャフト、カラー共に片側に押し付けた状態でイモネジを締めます。



DSC_9914
反対からシャフトを押せば、



DSC_9915
遊びの分だけカラーは外へ。カラーのツバとハブの隙間というより、その内側の僅かな隙間です。



DSC_9916

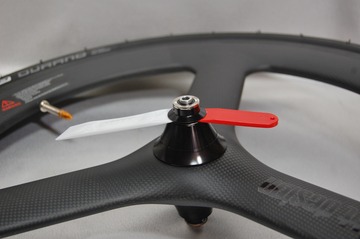

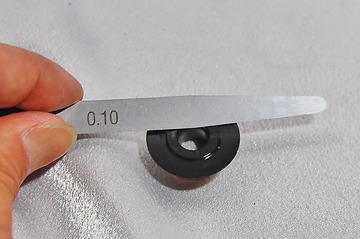

ここにシックネスゲージ(この測定器具は、高価なダイヤルゲージと違い数百円で購入できる)を差しこみます。



DSC_9917
ツバの内側には段付きがありますので、


DSC_9918
ここではなく、



DSC_9919

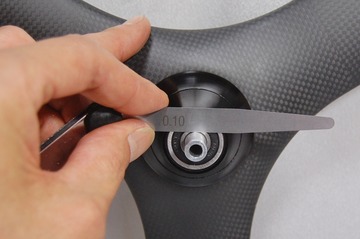

こちらで測定。



DSC_9920
ここです。



DSC_9921

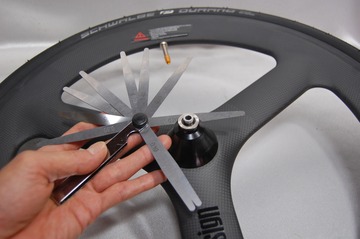

幾つかのゲージを組み合わせて隙間がどれだけあるか測定します。



DSC_9922
0.20mm と0.05mm の組み合わせの0.25mm がしっくりきました。指の腹に感じた遊びは、0.25mm だったことが分かります。



DSC_9923
0.30mm も入りますが無理やりです。



DSC_9925
たった0.25mm ですがクイックレバーを締めたときに影響が出ます。ぼくはクイックレバーをきつく締め付けない派なので殆ど影響が出ませんが、きつく締める人は回転に差が生じるでしょう。


DSC_9902
分解には、ヒートガンが便利。カーボンホイールなので触れないほど加熱してはいけません。「熱いな」ぐらいでも薄いアルミハブは、膨張します。


DSC_9935
ハブが温まったらシャフトの頭をこずいてやりますが、適当なボルトを差しておいた方が良いですね。



DSC_9936
ガンガンやらなくともこんこん位で簡単に抜けてきますよ。



DSC_9938

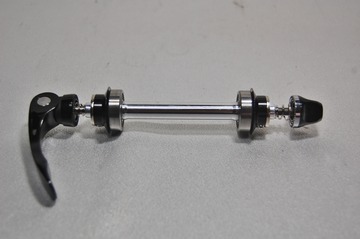

これが部品構成。



DSC_9966
要は、このベアリングに掛る太くなっている部分の長さです。



DSC_9939
この太くなった段差でベアリングが止まるわけです。



DSC_9941
世には、この細いクイックシャフトで回ってると思っている人結構いるんですよ。



DSC_9942

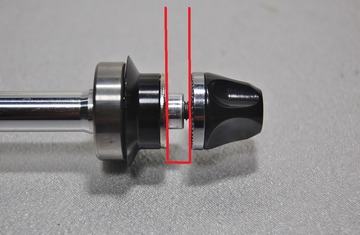

クイックを締めると何処と何処が一体化するのかを見極めなくてはいけません。右からクイックナット(これはシャフトを押しているのではありません)この場合フロントなので赤で書いたフォークエンド、エンドはカラーを押してカラーは、ベアリングのインナーレースだけを押してインナーレースは、シャフトの段差を押す。そして今書いた全てが一体化する。そしてその相手は一体化したハブボディーとベアリングのアウターレース。その二つの一体化しともの同士の間にボールが回っているわけです。


DSC_9945

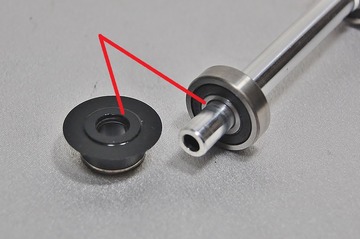

このカラーの段差が、ベアリング全体ではなくインナーレースのみを押している絡繰りであります。



DSC_9940
これが正常な段付きの距離だとしよう。



DSC_9944
この段付きの距離が正常より短かったらどうなるか?


DSC_9968
汚い絵はハブを立てに見た状態。

右が正常で左が短いパターン。クイックはカラーを押し下げベアリングインナーレースを下げようとする。ベアリングアウターレースは、ハブの段付きに阻まれ動けない。すると互いに高さの違うレースは、ボールにストレスを掛けるのです。

あすは、具体的なチューニング法を



A さんのガレージセール SMart 1.0 【橋輪Blog】

A さんのガレージセール SMart 1.0

DSC_9936

A さんのガレージセールは、DAHON Mu Elite に標準装着される451ホイールSMart 1.0 の新車取り外し品です。

DSC_9937
フロントエンド幅74mm のダホン、ターン専用品です。



DSC_9942
フリーは、Shimano 11 Speed 対応です。



DSC_9939
キズ申告します。



DSC_9941
拡大。



DSC_9935

オプション購入不可の451ホイールSMart 1.0 未使用新車取り外し品

現金特価49.800円でお願いします!
(A さんのガレージセールなので消費税は掛りません)

エリートについては後日

船長のDAHON Mu SLX Di2 ブルホーンメンテナンス 6【橋輪Blog】

船長のDAHON Mu SLX Di2 ブルホーンメンテナンス 6

船長の短い休暇の終わりも近づいてきた。ラストスパートは、バーテープ、バッテリーの交換とそれに伴うエレクトリックワイヤーの処理。

IMG_1555
ずーと使ってきたDAHON Vectore X27 用バーテープを止めLizard Skins に巻き替えます。



IMG_1556
バーテープ巻き終了。



DSC_9882
最後は、バッテリーの交換とそれに伴うエレクトリックワイヤーの処理。



DSC_5166
元々装着していたのがMTB用ジャンクション内臓のSM-BTC1。




DSC_9884
船長これ防水効果が殆どないことに気付きケースを取っ払ってしまい携帯ポンプホルダーでマウント。



DSC_9880
ジャンクションの置き場がなくベルクロテープで止めてある。



DSC_9881
内臓バッテリーBlietooth 対応 14.412円(税別)
ジャンクションB SM-JC40  2.817円(税別)


DSC_9888
さて余ったエレクトリックワイヤーをどうするか。



DSC_9889
ジャンクションB は、何時ものシートステーキャリヤダボに取付け。




DSC_9886
先ずは、インフォメーションディスプレーから来ている一番長い1400mm。150mm ほど余るが1400mm の次が1200mm なので、これは1400mm のまま迂回して対処する。リイヤディレーラーからの1000mm は、600mm を新たに注文。



DSC_9887
バッテリーからの200mm ですがヒンジの近くを通すと断線の恐れがあるので、



DSC_9890
反対に向けてリヤブレーキワイヤーに這わせるので750mm を注文。



DSC_9891
船長が送って来た「NEW アイテムDi2 バッテリー用」。



DSC_9892
蛇口のパッキンは、バッテリーの太さを携帯ポンプホルダーに合わせるためのものだったのね。



DSC_9893
そして収縮チューブは、防水効果ね。



DSC_0002

船長が送りつけてきたソーセージとタイラップの写真。ようやく今、意味が分かった。しかしアサヒ・ザ・ドリームは、いいとして魚肉ソーセージで晩酌とはちょっと寂しくないですか船長。やはり海の男は魚肉なのか・・・・。あれれ、エレクトリックワイヤーの入荷予定日が来週の水曜日だって!船長の休暇何時までだろう?

次回につづく、


船長のDAHON Mu SLX Di2 ブルホーンメンテナンス 5【橋輪Blog】

Shimano から新発売 SM-CN900-11 クイックリンク

IMG_1523
Shimano  SM-CN900-11 QUICK-LINK  1.000円(税別)

シマノから新発売となった11 Speed 用ミッシングリンクです。2ヶ入りで単価500円。いい値段ですが一度しか使えないっていうのが何とかなりませんかね。船長1ヶはサドルバックに忍ばせておきます。

IMG_1522
左がKMC の11速用。シマノは、矢印が刻印されてチェーンの進行方向を指定。



IMG_1524
取付説明書には、スペシャルツール(TL-CN10)が書かれており、通常のミッシングリンクリムーバルツールのように外すだけではなくREMOVE / CONNECT と連結もできるようだ。でも連結は工具が無くても出来ますよ。


IMG_1540
新型DURA リヤディレーラーのチェーンの長さについてはまたの機会に。



IMG_1541
両側のリンクをお互いに掛けたら。(まだ嵌っていませんよ)



IMG_1542
IMG_1543
IMG_1545
クランクを回し、駆動側にクイックリンクを持っていきます。



IMG_1546
リヤタイヤを左手で押さえ、げんこでポンとクランクアームを叩けばパチンと・・・・・嵌りません? KMC ですとこれで簡単に嵌るんですがね。



IMG_1548
仕方ないのでゴムハンでガツンと。



IMG_1549

結構固いですね。これは再使用不可かも?そうそう、ゴムハンがなかったっらリヤブレーキを掛けながらペダルを思いっきり踏めば嵌りますよ。

明日につづく、



船長のDAHON Mu SLX Di2 ブルホーンメンテナンス 4【橋輪Blog】

船長のDAHON Mu SLX Di2 ブルホーンメンテナンス 4

月曜日は、失礼致しました。商店街の通常総会は無事終了したことをご報告申し上げます。さてナイスなクランクを装着した後はROTOR楕円チェーンリング56T のセッティングであります。以前にも書きました小径車の場合、ROTORのマニュアル通りのセッティングでは足がディーゼルノック並みのノッキングを食らってしまいますよ。

DSC_9862
マニュアルは、700Cフルサイズのロードバイクを想定していますので、駆動するチェーンとクランク中心から直角に交わる場所が真上(時計でいうところの12時)になります。


DSC_9861
小径車ではBB位置が、かなり高い位置になりますので、駆動するチェーンが後ろ下がりになります。クランク中心から直角に交わる場所を見ると11時になります。これは大きな違いです。


DSC_9863
ちょっと見ずらいですが11時のところにマーキングしました。これで一番オーバル率の高いところを探します。(44)の上の刃が一番高そうです。ここで一番パワーを掛けやすいクランクアーム位置を探って行きます。まだチェーンリングボルトは付けていません。この状態のままチェーンリングを押さえておいてクランクを回して行きます。

DSC_9863
DSC_9867
上がポジション5でクランクアームの位置は3時30分です。パワーライド的なセッティングです。ここからポジションを4、3、と落として行くとクランクアームは、3時、2時30分と上がって行きますので、足はノッキングぎみとなるでしょう。下はチェーンリングを180°ひっくり返した状態。これだと4時って感じですかね。優しく踏める感じですね。


DSC_9865

クランク交換前は、POWER TOOLS の62T を使っていた船長。楕円56Tといってもオーバル率は、60Tに満たないと思われますので、ポジション5の3時30分パワーライドのセッティングで行こうと思います。

明日につづく、
