自転車にもホイールバランスは必要なのか? 【橋輪Blog】

自転車にもホイールバランスは必要なのか?

IMG_1065

自転車にもホイールバランスは必要なのか?大径ホイールの方がバランシングの影響が大きく出る気もするが、小径車にあっては、同じ速度であっても回転は早まる。ダイナミックバランスは無理としてもスタティックバランスを取ってみる。

IMG_1017
DUBRO プロペラバランサー。



IMG_1018
2枚のディスクが一対となっており小さな力でもスムースに回転する。



IMG_1019
これはプロペラのスタティックバランシスが見れるもの。



IMG_1020
小さなペラから22インチ以上の大きなペラまで。



IMG_1021
この様に測定する。



IMG_1022
重い方が下がり、



IMG_1023
バランスしているとどの位置でも止まることがわかる。



IMG_1024
さてこいつはどうだ?



IMG_1025
木製のコマだが、金属製のフライホイールが付いていて慣性力が強そうだ。



IMG_1026
でも実際回してみるとよたよたして安定しない。



IMG_1027
やはり決まったところが下を向く。



IMG_1033
軽い部分に印をつける。



IMG_1043
4mm ナットは、0.5g。5mm は、1g。6mm は、2g だった。



IMG_1034
ナットを張り付ける。



IMG_1041
位置はここ。



IMG_1045
1g の5mm ナットでほぼバランスした。



IMG_1028
ここではんだが登場。これをバランスウエイトとする。



IMG_1031
Φ1.6 のハンダが100mm で1.5g。



IMG_1046
10mm の穴を開けてしまうと貫通してしまうので深さ8mm とする。



IMG_1049
ここで線径1.6mm のハンダを溶かし入れるが、深さ8mm を何ミリのドリルで開けるかを内項の積と外項の積は等しいから導き出し1g のウエイトとする。


IMG_1050
穴が開いたら目方を測り、



IMG_1051
ゼロ表示にリセット。



IMG_1052
ここから1g に近づけるべくハンダを溶かし込む。



IMG_1054
0.5g まだ半分。



IMG_1055
1g で丁度バランス。どこでも止まればOK。



IMG_1057
さてテストラン。




IMG_1058
どうだ!微動だにしない!



IMG_1063

実は一昨日の火曜日雨降る中、家の軒下で素朴な遊びのコマ回しをしていた。バランスの崩れたコマは道路へ。たまたま通りかかったハイテク車のプリウスに見事に踏まれた。孫は茫然としていた。今度は良く回るぞ!ほれ、やってみろ!

てか、何の話だったっけ?



今更聞けないことを誰かに聞いてみる 【橋輪Blog】

今更聞けないことを誰かに聞いてみる

IMG_1006

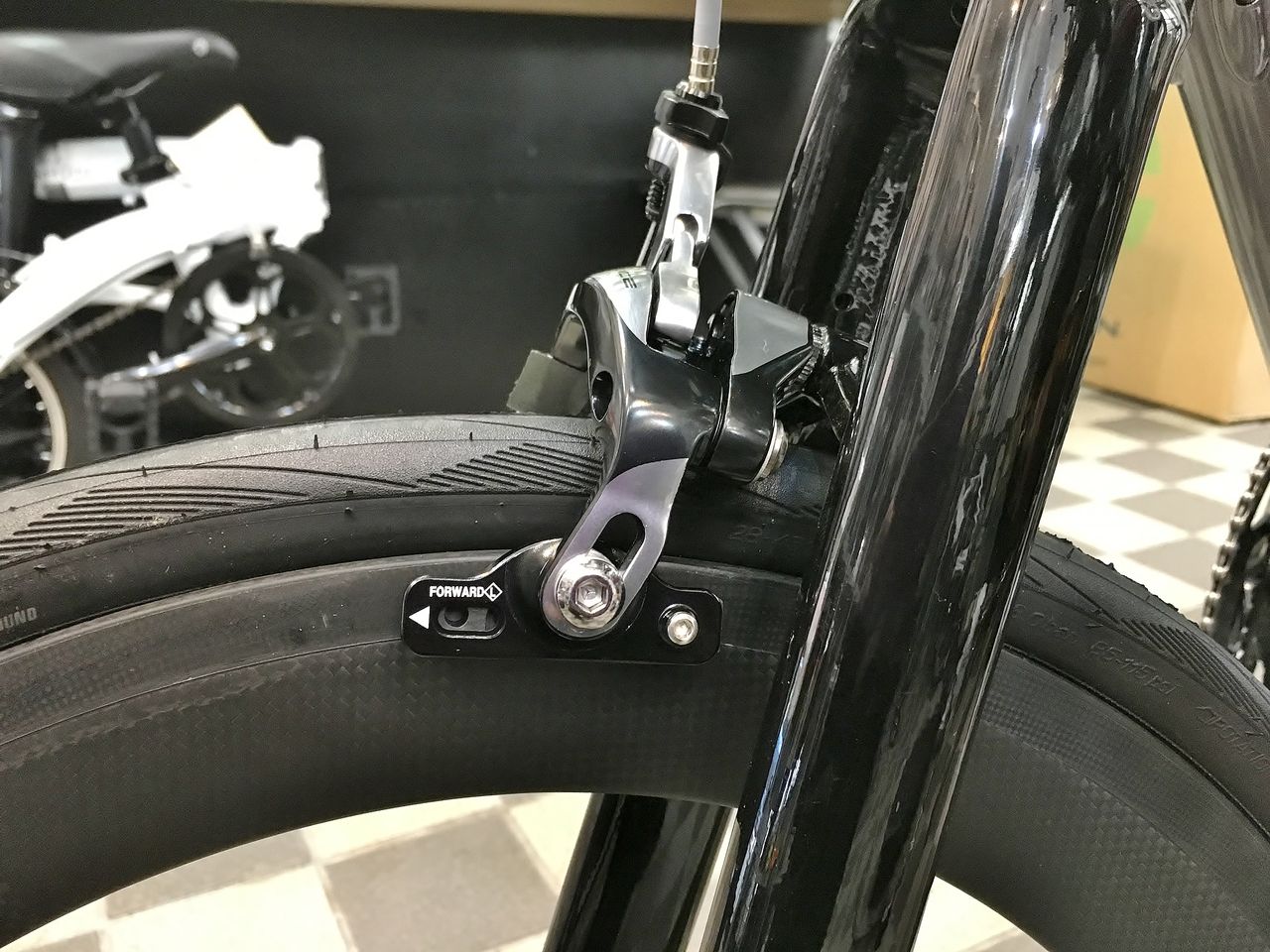

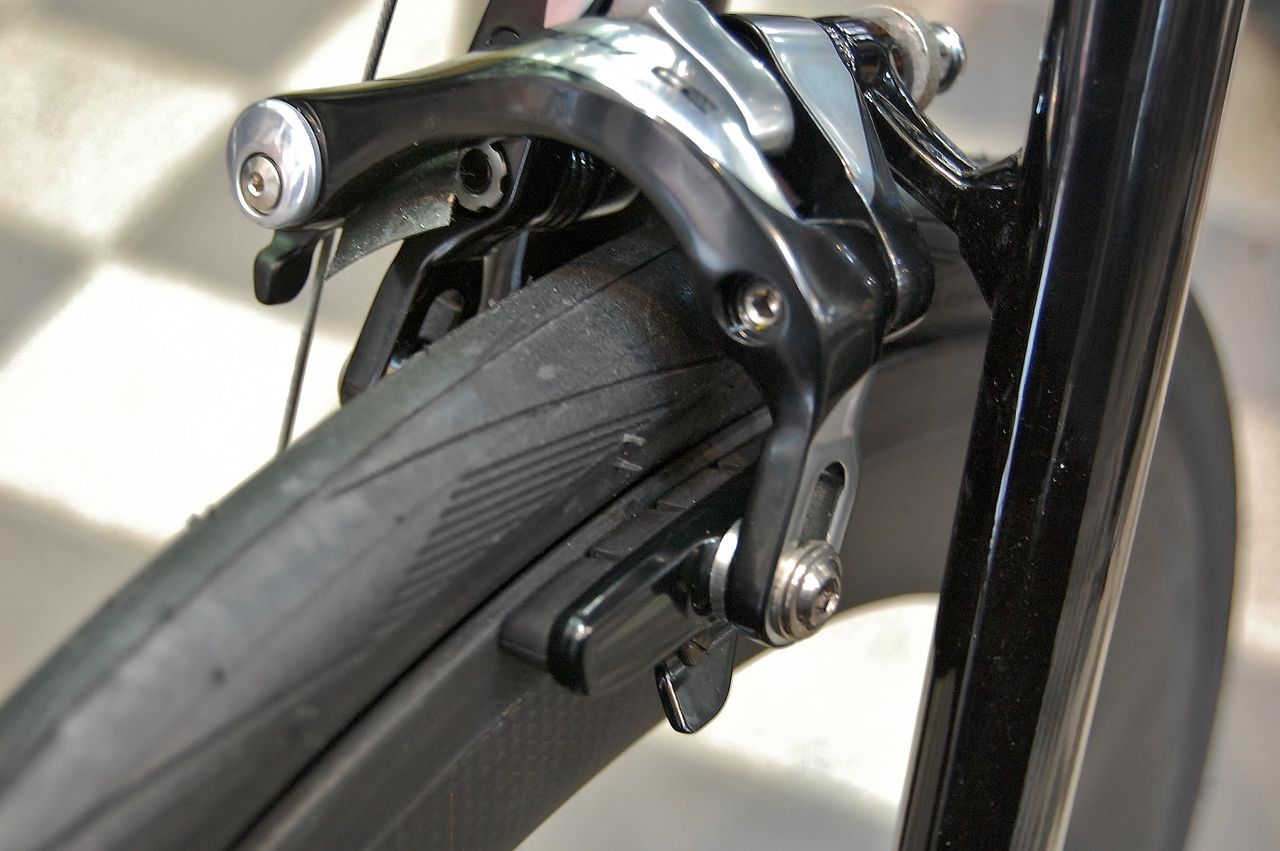

先生のKIMORI COLOSSUS HR のリムをフルカーボンに入れ替えた。フルカーボンに対応するブレーキシューに入れ替えるのだが、ここで素朴な疑問が浮かんだ。自転車屋故に今更聞けない疑問を聞いてみた。

IMG_1008

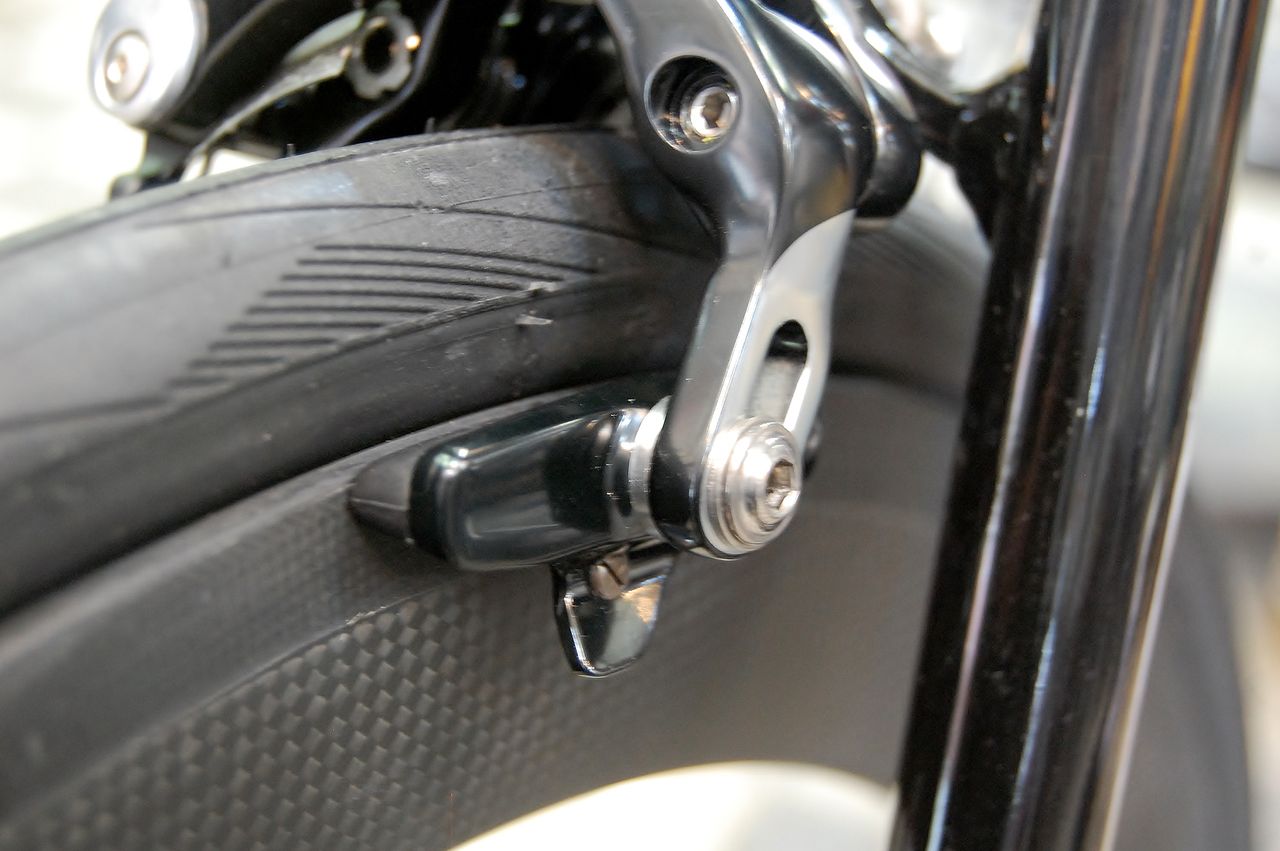

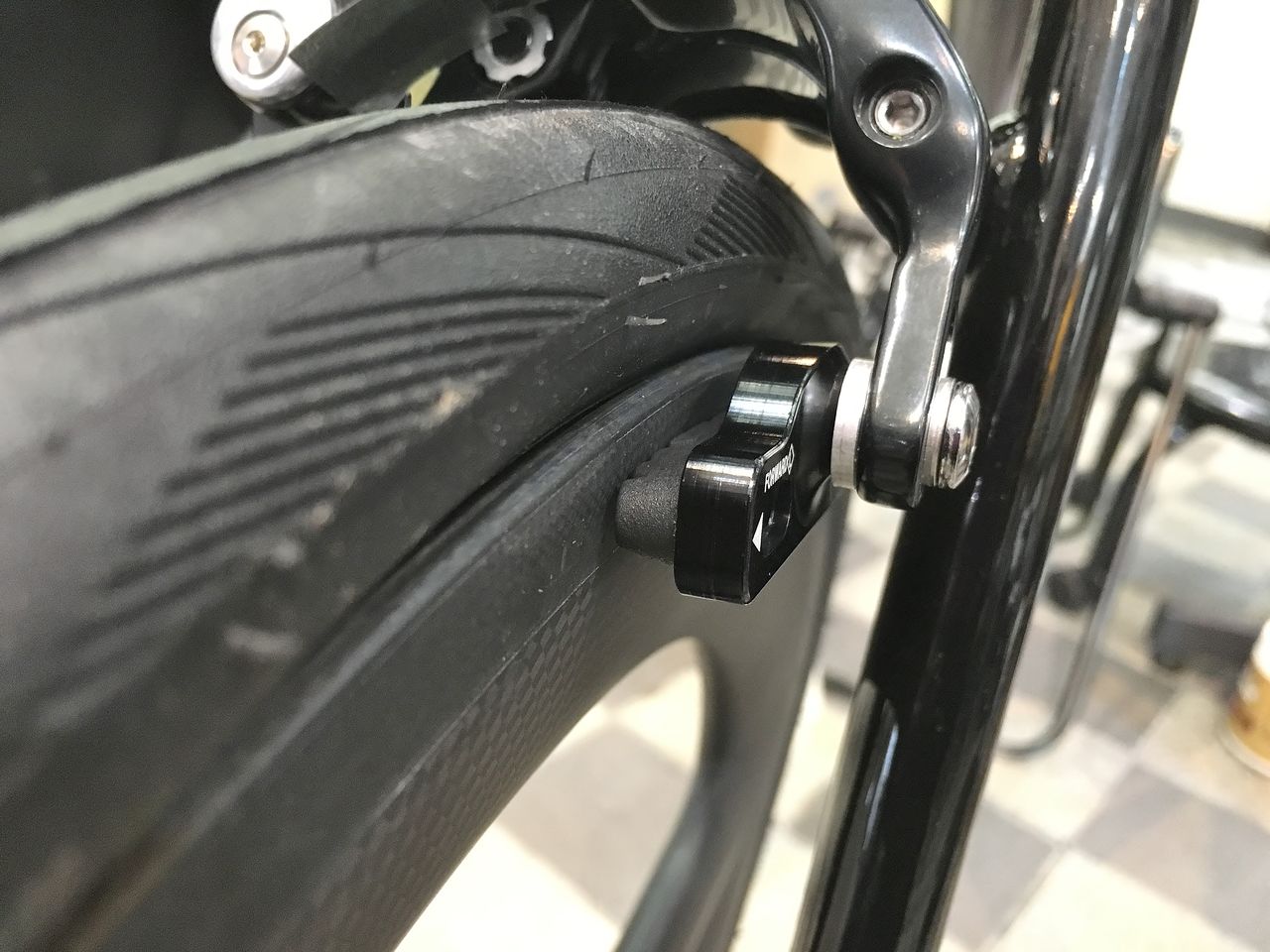

これこれ、ブレーキシューカートリッジから出ている髭みたいの何?



IMG_1009
Shimano お客様相談窓口に電話して聞いてみた。



IMG_1011
電話に出られた担当の方は若そうな声だったが、ホイールを入れる際のキズ付防止だと言っていた。マイナスねじのように見えるものは樹脂製で、リムに当たってもキズにならない為だって。本当かな?


IMG_1003
カンパの古いキャリパーにも。納得行かないのでクラシックバイクの先生である ARAYA 工業の内藤さんに聞いてみた。


IMG_1014
その昔、ツールド・フランス等のレースシーンにおいて、スペアーホイールに入れ替える際、タイヤがブレーキシューの角に当り、なかなかエンドに納まらないという苛立ちから、ガイドを付けて素早く装着出来るようにしたものだという。流石は内藤さん物知りだわ。こんなことも言っていた。昨今UCI よりも ISO を重んじる傾向がありフォークエンドの返しがないものは、車検に受からないらしい。


IMG_1005 - コピー
これがその返し。安全ではあるがこれでは、クイックレバーを解放しただけではホイールが外せない。返しから外れるまでナットをクルクル回してやる必要がある。素早いホイールの脱着が望まれるレースシーンにおいてこんなレギュレーション作ること自体が間違っているのではないか。


DSC_8892
内藤さんは、鉄のエンドには、必ず鉄のクイックを使いなさいとも言っていた。



DSC_8893
こちらアルミのクイックだが、使っているうちにアルミに付けたローレットが鉄のエンドに負けて全て無くなってしまう。


DSC_8894
こちら現代のDURA-ACE。ナット側は鉄でマグネットがくっ付いているが、



DSC_8895
レバー側はアルミだ。



DSC_8896
こちらGOKISO のクイック。軽さよりも安全性を求めてどちらも鉄。



IMG_1004
おっとKIMORI はツールド・フランスに出られませんな! 最も17インチなんてムリだけど。



IMG_1004 - コピー
流石は、GOKISO のクイック。ハードクロームメッキにも歯が立ってます。(画像クリックで拡大)



IMG_1012

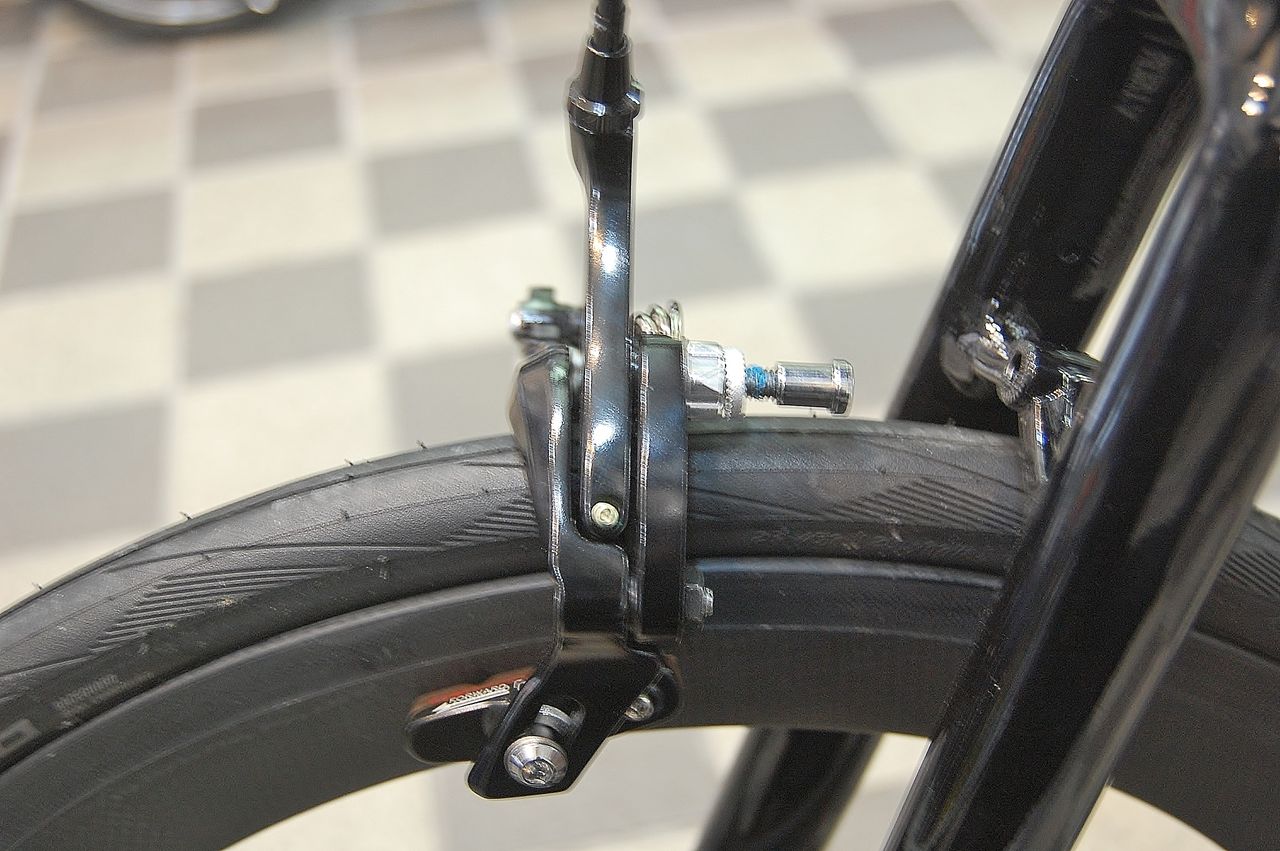

最早、今トレンドのワイドリムでは役立たず。



IMG_1010

ぼくはこれを冷却フィンとみた

彼方はどう思いますか?




”お城で作っていないモールトンはダメなのか?” その4【橋輪Blog】

TSRに、ちょっと乗ってみた

完成車ってことで組み立て後にブレーキ調整ぐらいしかしない状態で一度乗ってみた。

DSC_8872
これが付属パーツ。おまけペダルとリフレクター関係。



IMG_0984
気になる目方を測ってみる。見た目から12kg は超えてると予想したが、



IMG_0986
思いもよらぬ11.27kg。意外と軽かった。



IMG_0993
hasirin ステッカーを貼り、適当なペダルを付ける。



IMG_0988
流石に空気は入れないと、おっと、ビードが上がらないぞ!



IMG_0987
バルブ口元のチューブが噛んでやんの。新車からバーストさせるところだった。



IMG_0989
あらあら反対側も。



IMG_0990
原因はフレンチバルブに付いた樹脂パーツ。



IMG_0991
アメリカンバルブ用の大きなリム穴をフレンチに変換するアダプターだ。



IMG_0992
樹脂であるならリムの方にパチンと入っていてくれれば問題ないのにバルブの方に嵌まり込んでいる。これではタイヤ交換は愚かパンク修理だって出来ない。



IMG_0998
こんなパーツは捨ててしまいましょう。シュワルベだったら口金で変換できる。



IMG_0994
リヤも見てみたが、こちらもペケ。大丈夫かパシュレイ?



IMG_0995
試乗の結果は、まず普通に乗れます。シフトも問題なし。でも自分の自転車となると気になるところは出て来ますね。



DSC_8873
先ずリヤブレーキレバーの引きが重い。



DSC_8874
これは良質なケーブルセットとアウターの取回しで解決できそう。



DSC_8878
サドルは申し分なしだがデザイン上変える予定。



DSC_8879
このグリップは、握った感最低。こちらもサドルに合わせて何か見つけましょう。



IMG_1001
SRAM のこのシフターは、人間工学に乗っ取ってないですね。



DSC_8881
ちゃんと変速もするがトップ側の変速スピードがちょっと許せないかな。(良い変速機を知っていると許せないレベルでダメではない)テンション調整でガイドプーリーをカセットから離してしまうと変速出来なくなる。


DSC_8884
トップ側変速スピードが遅いのはパンタグラフのリターンスプリングの弱さだ。



DSC_8882
Hi 側調整ボルトをこれだけ緩めてもトップに持ってくる力が弱い。



DSC_8883
変速スピードを上げるにはリヤディレーラーの交換しか方法がない。



IMG_0997

フラットバーのモールトンに乗ったのは2回目で、しかも20年以上前。当時神田岩本町にあったダイナベクターで次郎さんのモールトンに乗せて頂いたのが初モールトン。今日の試乗であの時のことを思い出した。この自転車ってスタンディングスティルが出来ない人でも止まっていられるってこと。どうゆうジオメトリーなんだろう。

乗っけからチューブごときでやられたからな。


次は全バラと行こう!


”お城で作っていないモールトンはダメなのか?” その3【橋輪Blog】

今夜は粗捜しと行きますか

完成車で全てがいい自転車など有り得ないと思う。悪いわけではなくとも自分の好みに合っているかどうかだ。これが面白いところでパーフェクトであったら想像力が湧いてこない。

DSC_8809
先ずはブラックのフラットバー。これは絶対シルバーだろう。



DSC_8827
このグリップとブレーキレバーもちょっとお粗末かな。



DSC_8810
可変ステムは便利そうだが、ちと無骨。



DSC_8830
それに仕上げが悪い。手を切りそう。



DSC_8811
コラムスペーサーだがカーボン柄はないな。あとワイヤーの取回しが今一で、止めておくとハンドルが右に切れちゃう。


DSC_8833
リヤブレーキとシフトケーブルの露出部分が太い横パイプに擦れる。これは使っている内に塗装が剥げるな。ちなみにフレームナンバーは、このパイプの下側に打刻。


DSC_8861
あとは、塗装ね。戦前のオートバイのガソリンタンクをカシューで刷毛塗りしたような肌。これは逆に味か?



DSC_8855
このTSRは、大掛かりな改造はしないつもりだ。素材を生かしたさらっとした仕上げを目指したい。



DSC_8863

KIMORI 以来の久々の自分の自転車。何時もお客さんのリクエストに答えたモディファイを日々行っているが、今回はパーツカタログを覗き込む目が違う。既に自転車屋ではなくユーザーになって来た。完成形を想像する至福の時がやって来る。


DSC_8836

こんなイメージで行ってみたいと思います。

明日は、ちょっと乗ってみますかね!


”お城で作っていないモールトンはダメなのか?” その2【橋輪Blog】

先ずは外見から眺めてみましょうかね

DSC_8850
Moulton TSR-9 FX  220.000円(税別) 完成車

先ずは外見から眺めてみましょう。カラーはモスグリーンって色です。そうそうKIMORI も同じですがスペースフレームは、真横から撮ってはいけません。若干傾けてトラスを見せねば。

モールトンのカラーサンプルは、⇒ こちら

DSC_8857
スペースフレームを表現するベストショット。



DSC_8853
マテリアルはクロモリでパイプメーカーは、レイノルズ。お城製のステンレスフレームとの違いはトラスに取ったギザギザ補強がパイプではなく細い棒だ。



DSC_8858
DSC_8860
DSC_8859
細身の鋼管パイプをヘットチューブ並びにシートチューブに巻き付けているのが特徴。



DSC_8819
ヘットパイプ上下付近に付くボルトは、フロントキャリア取付用。



DSC_8845
MOULTON BICYCLE のヘッドバッチ。



DSC_8834
Made in England が効いてますな。



DSC_8820
シートチューブ前側にボトルケージ取付ボルト。



DSC_8821
ダウンチューブ下にも。



DSC_8824
リヤサスは、ハイドラスティックではなくソリッドラバーコーン。



DSC_8841
ピボットをシートチューブに置きBBシェルごとリヤ三角がスイングするタイプ。



DSC_8842
こちらピボット部のアップ。ピポットボルトは、お城製の皿ネジではなくキャップボルトとなっている。どちらが良いのかは、分解してみないと分からない。


DSC_8843
流石は、実用車を製造するパシュレイ社、グリースニップルが付いている。(お城製では分解しないと給油出来ない)


DSC_8847

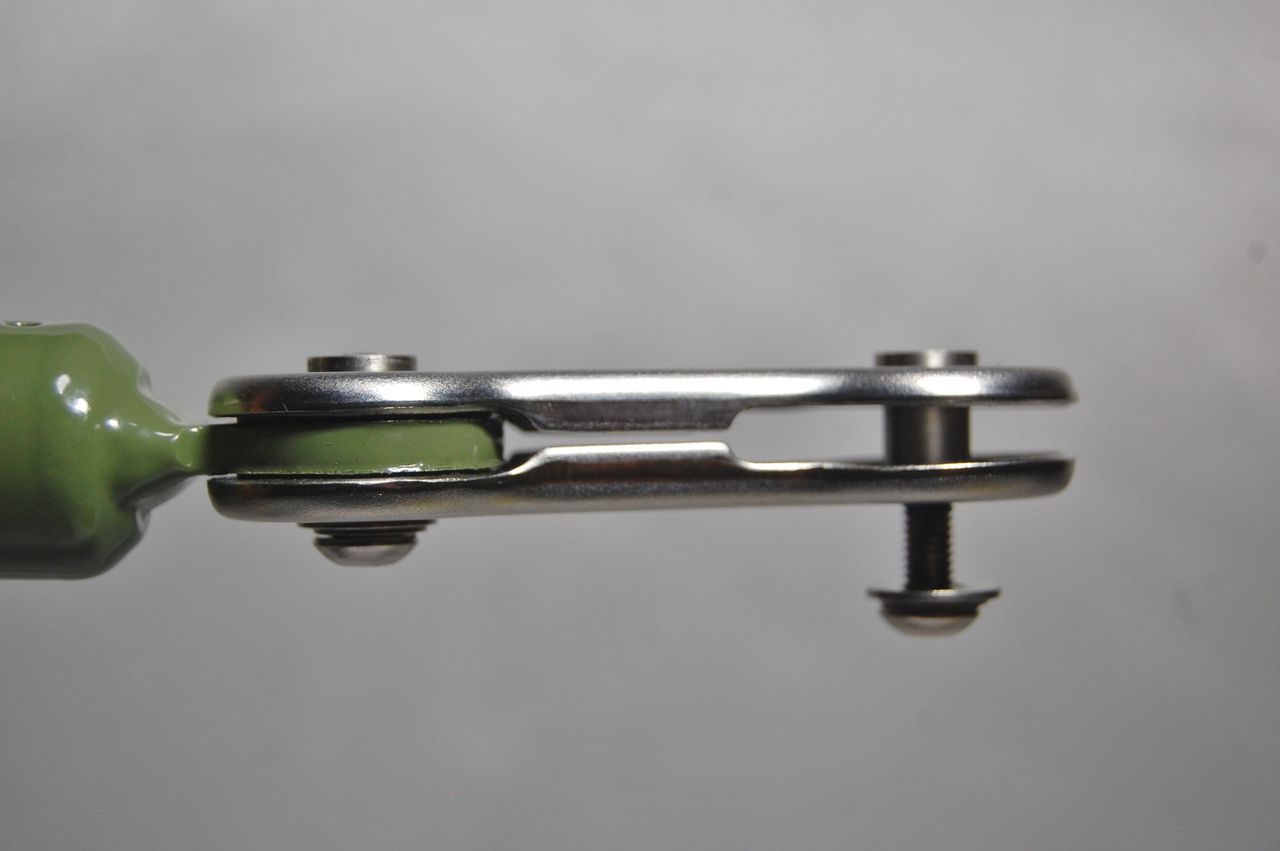

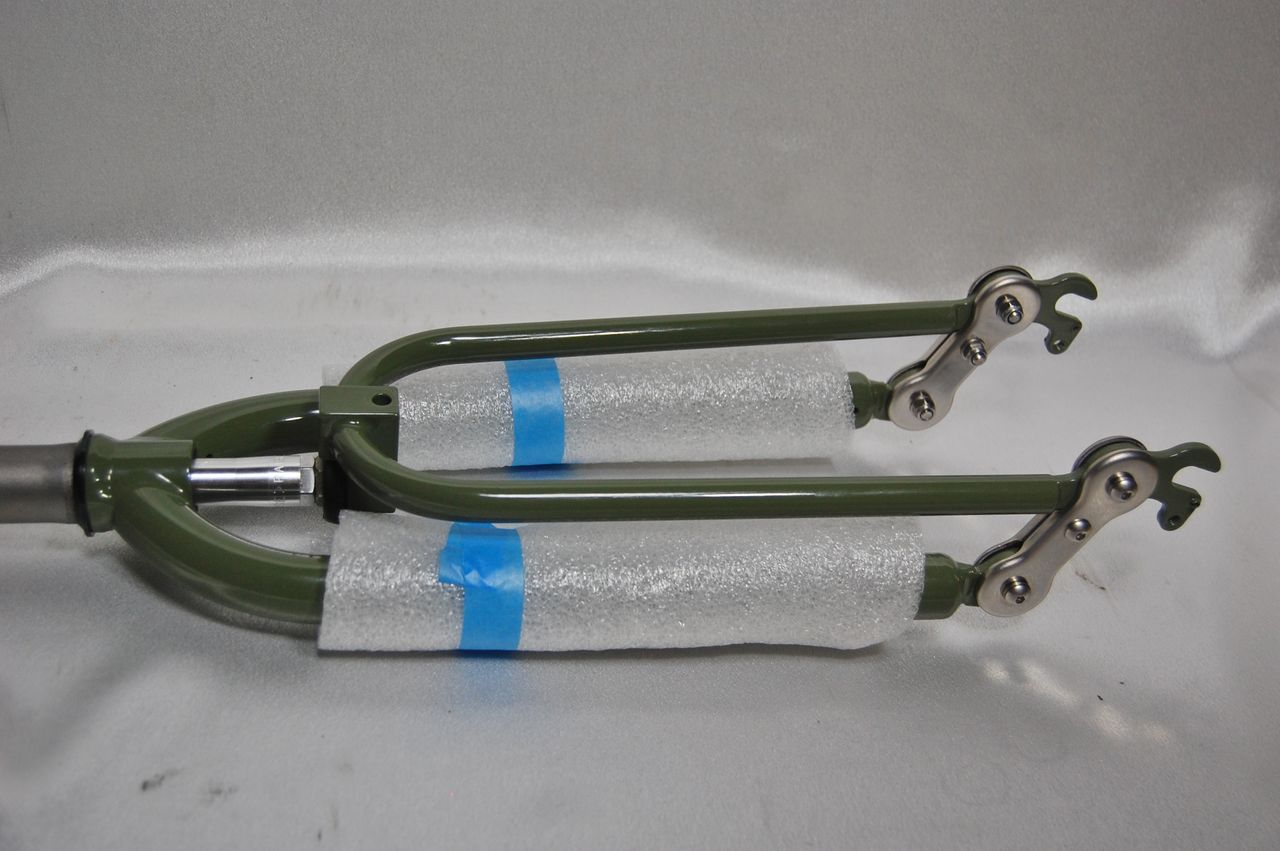

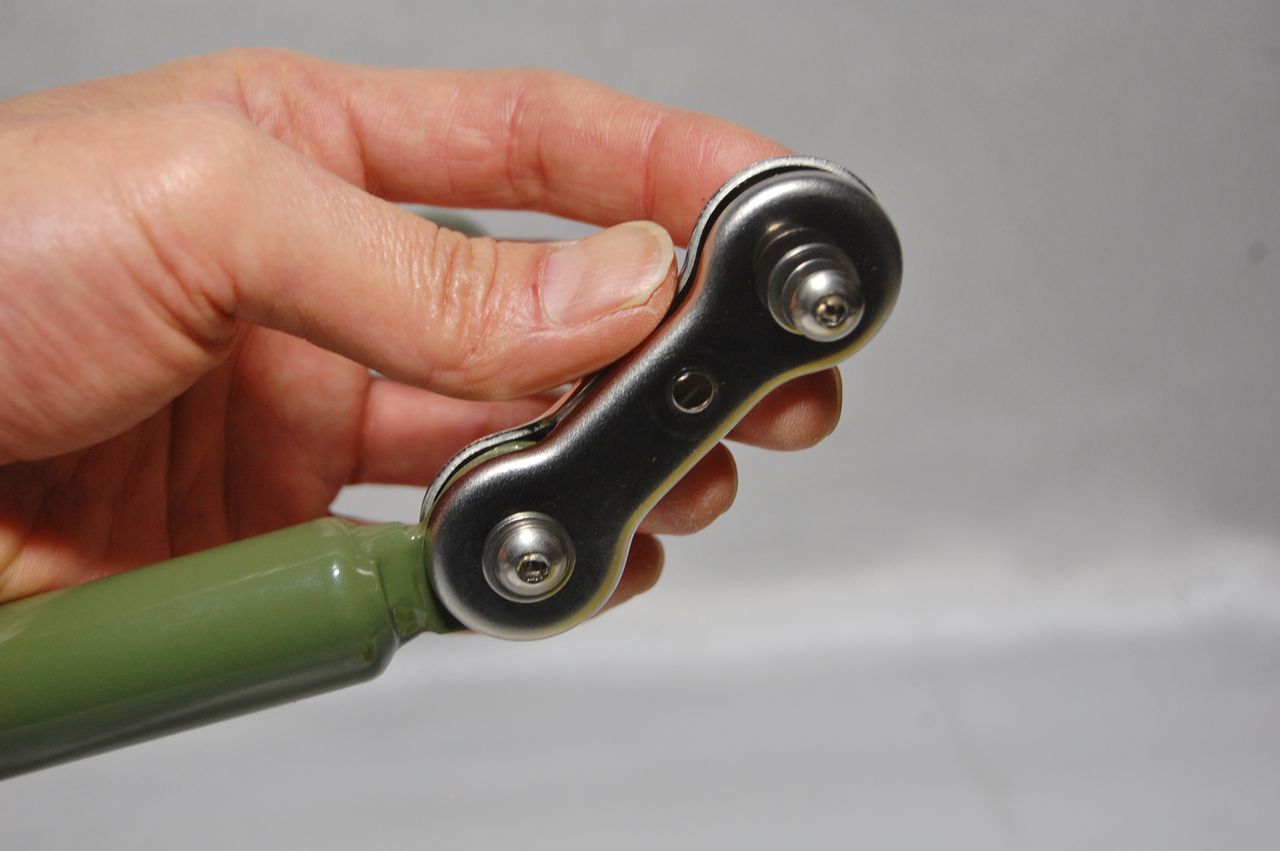

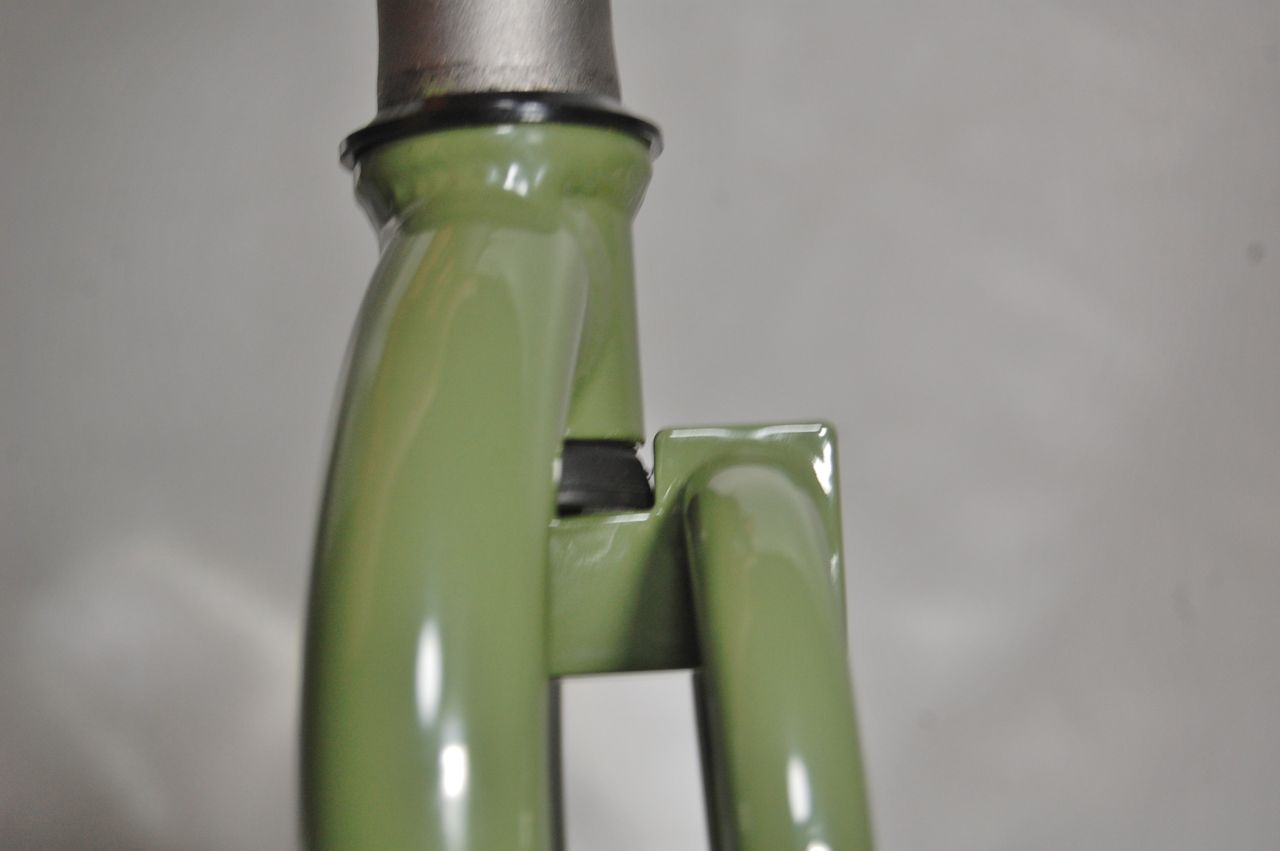

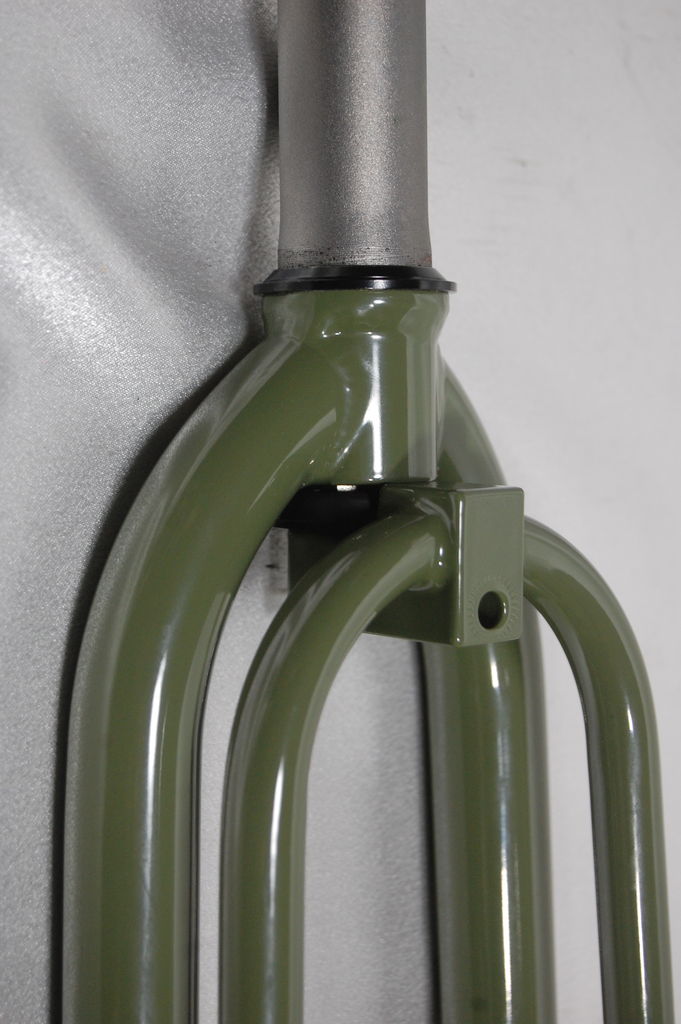

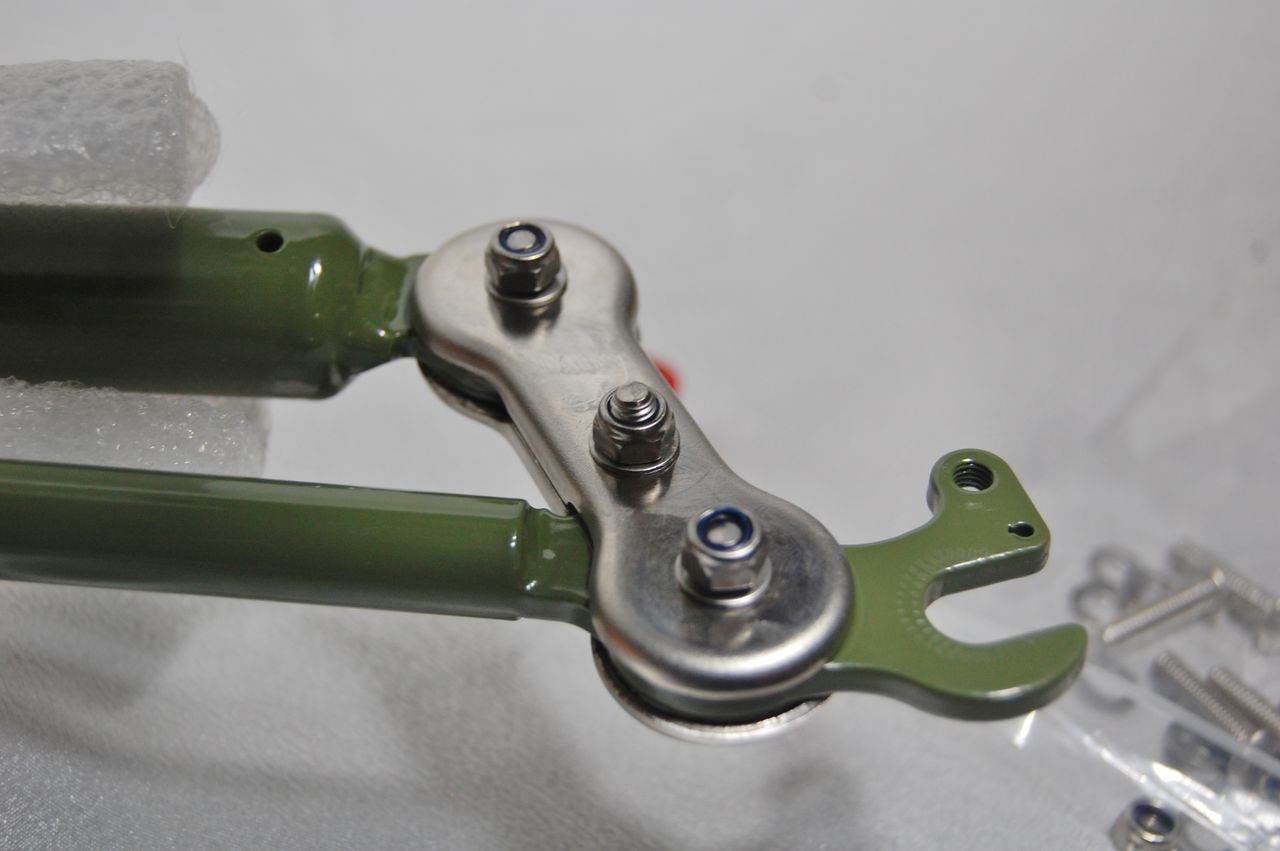

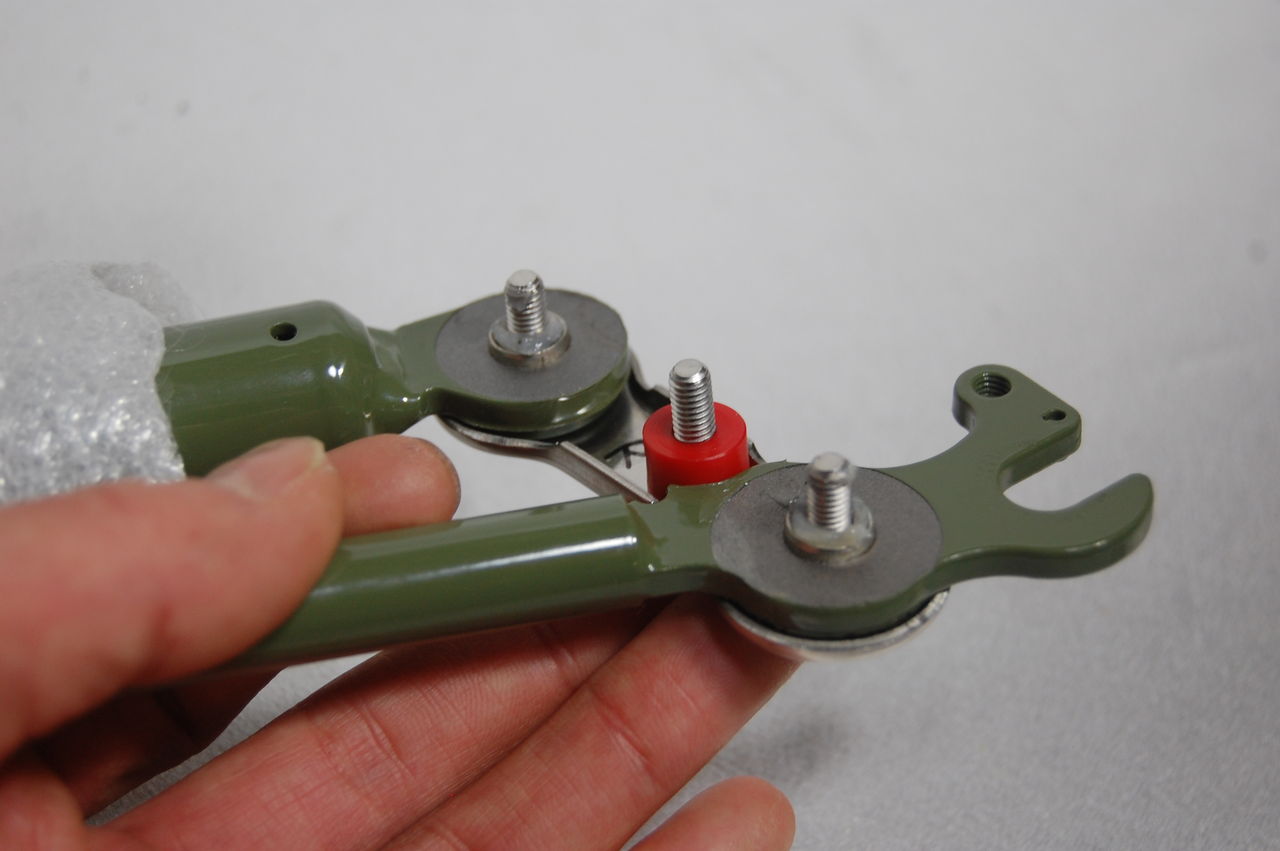

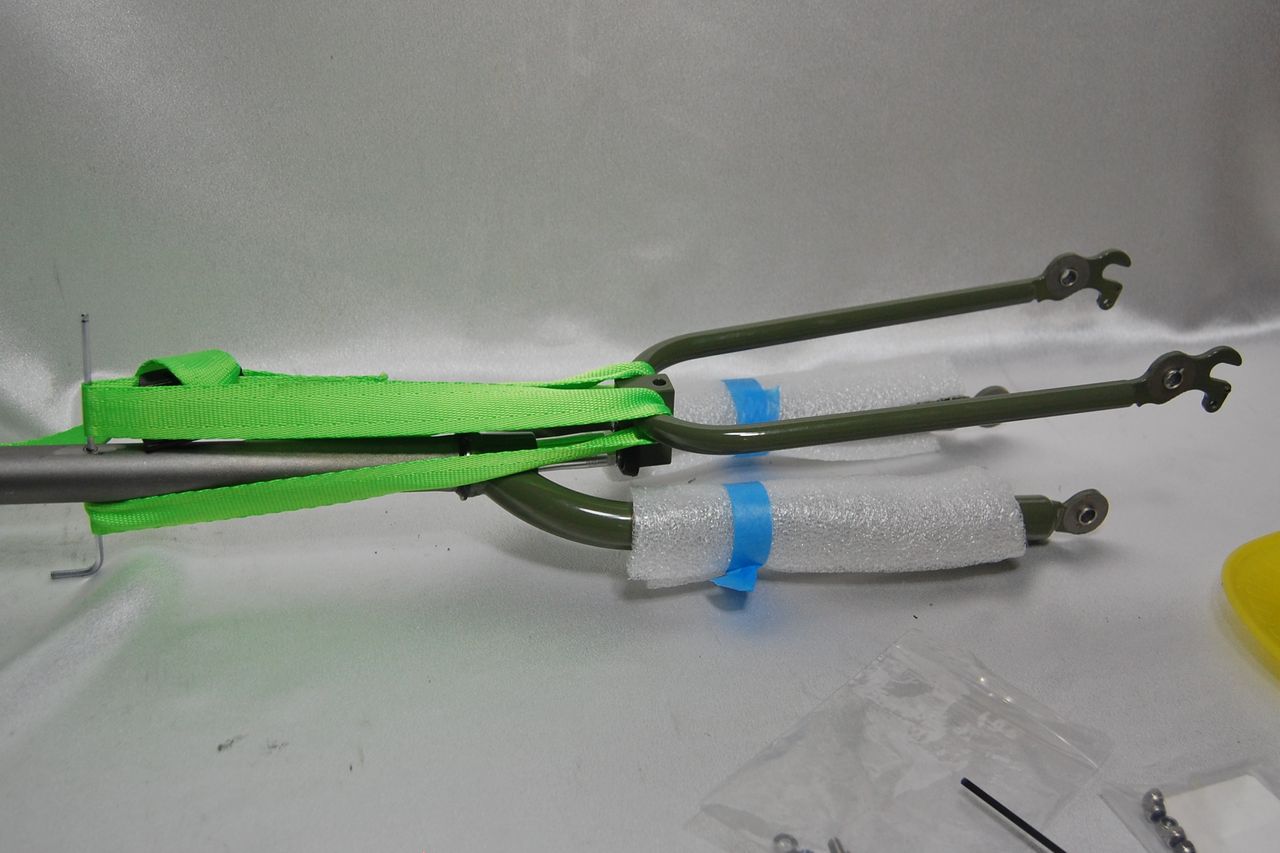

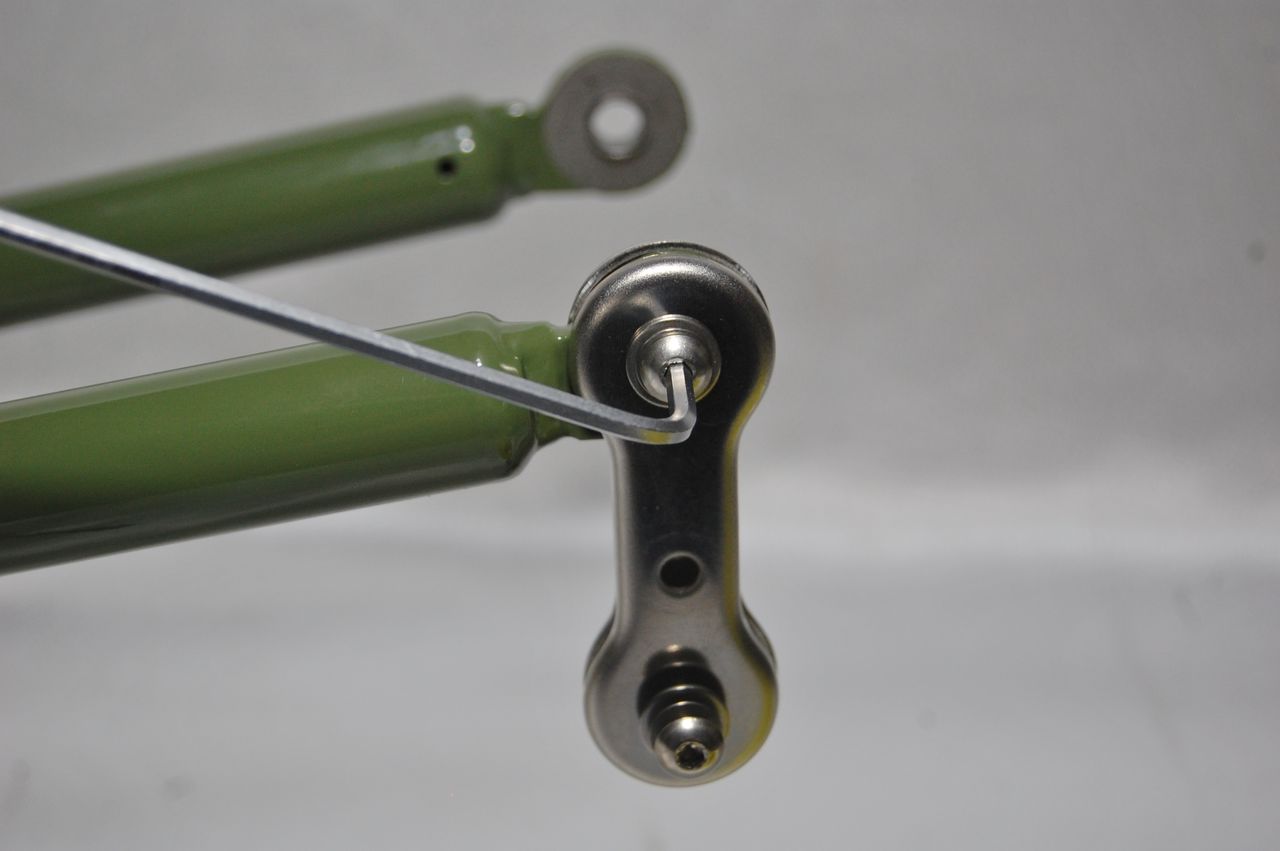

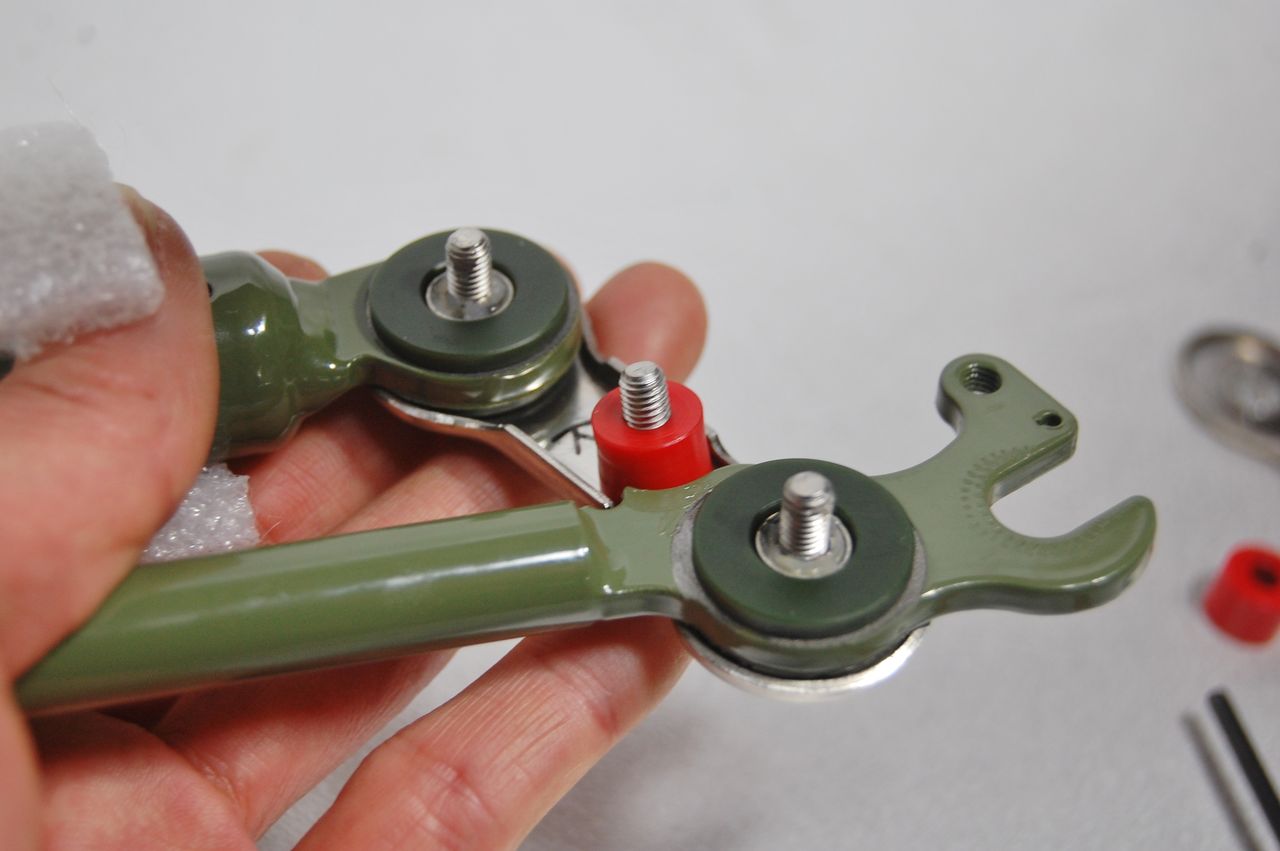

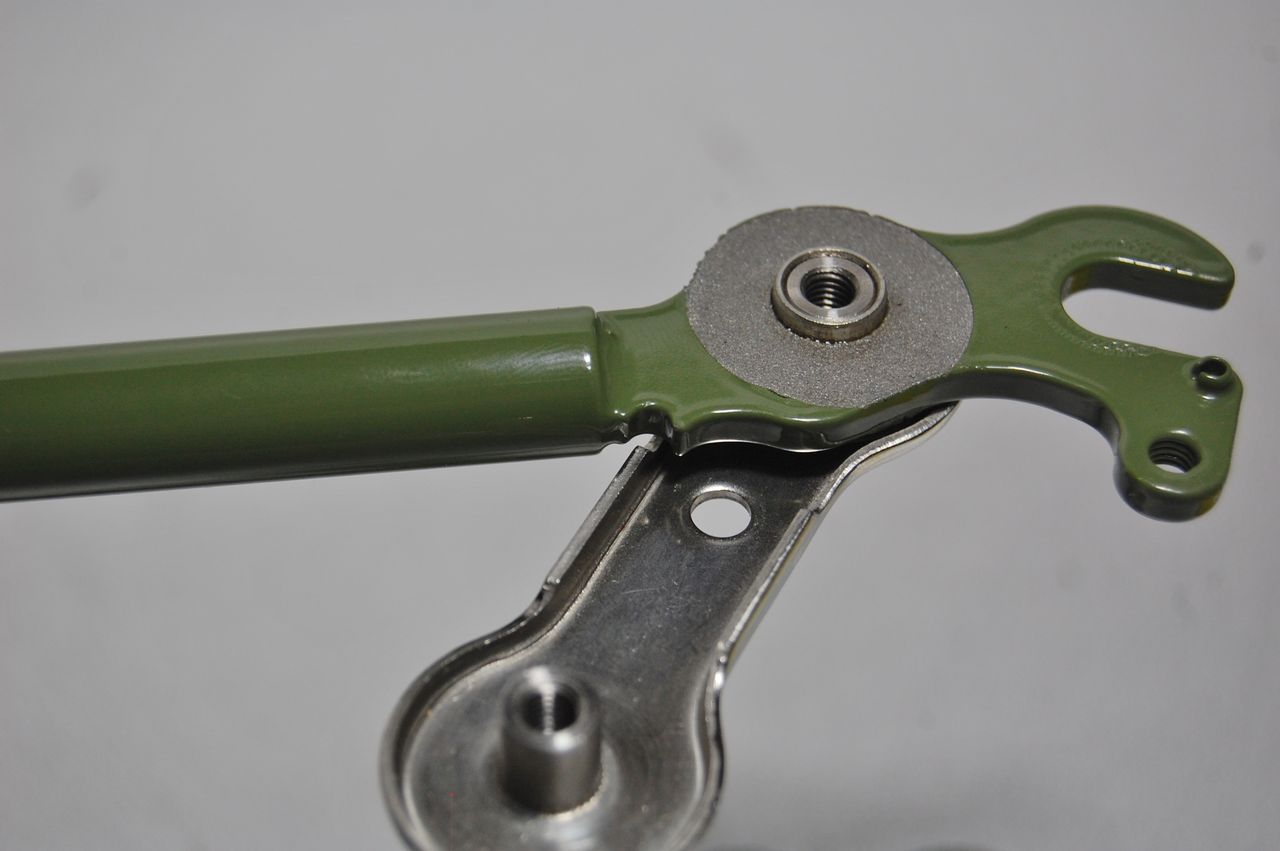

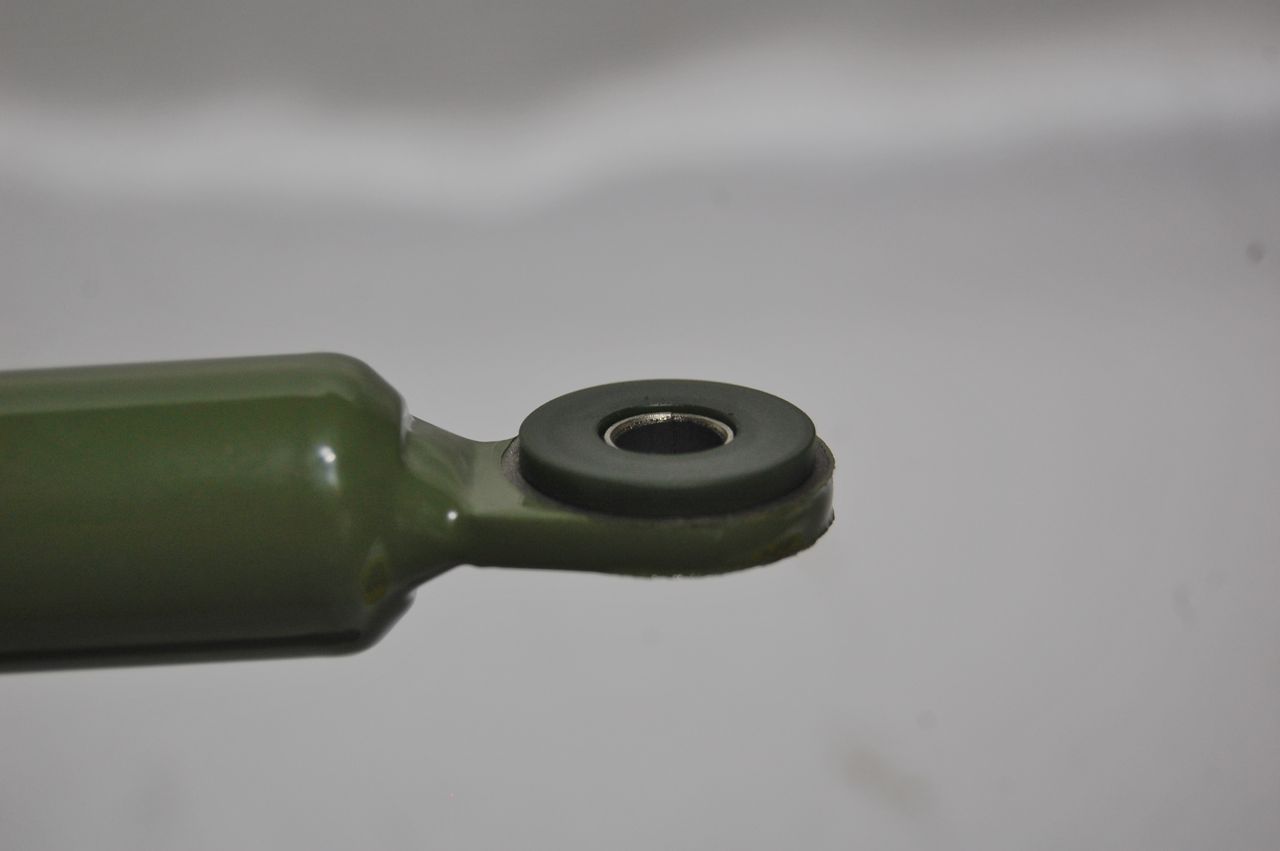

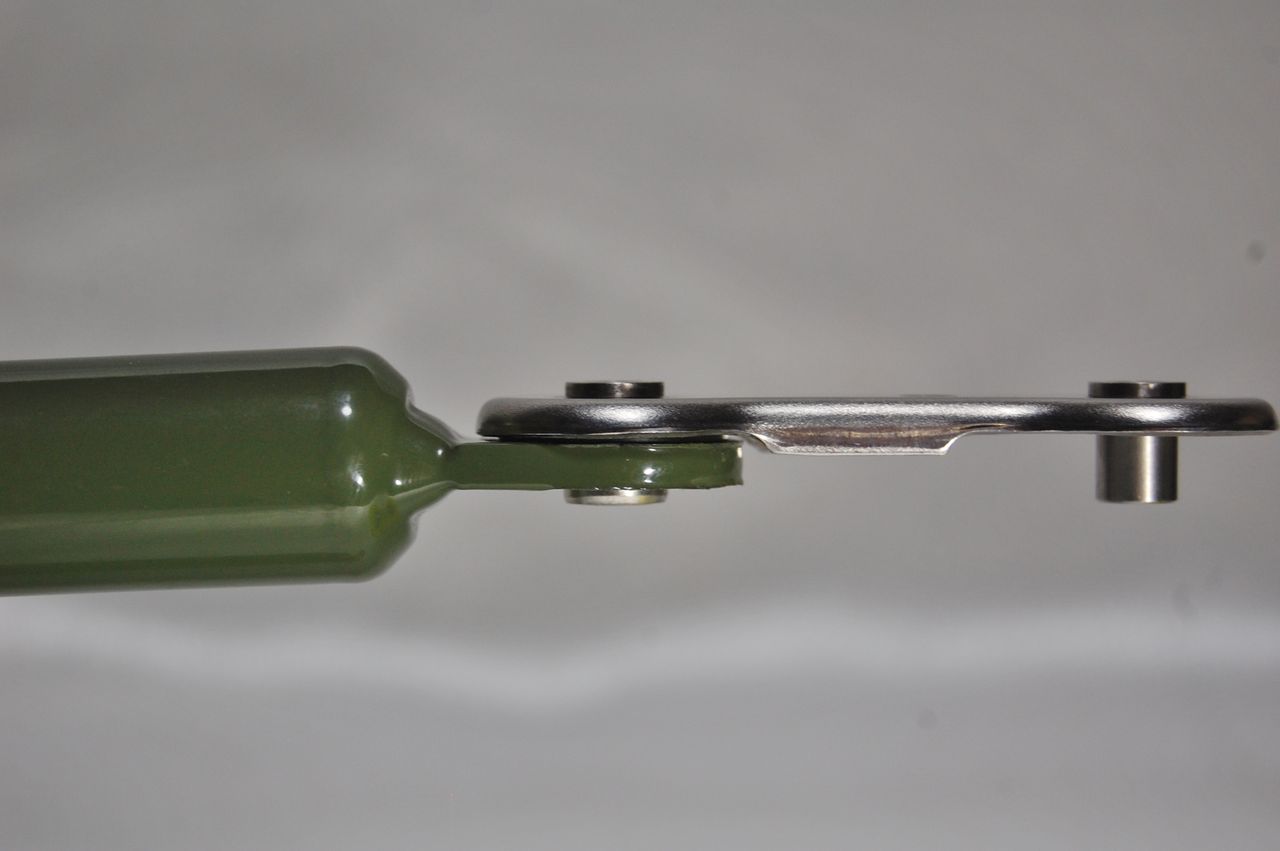

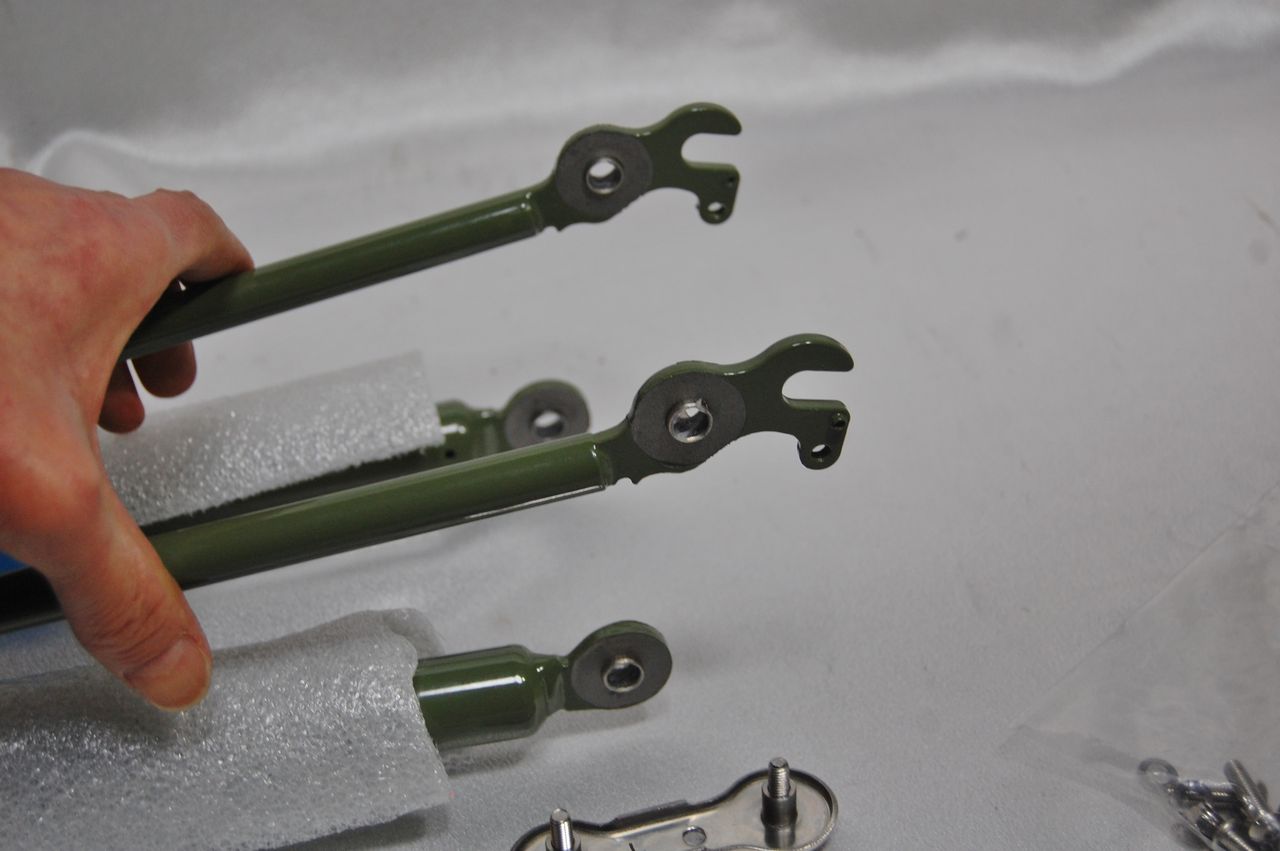

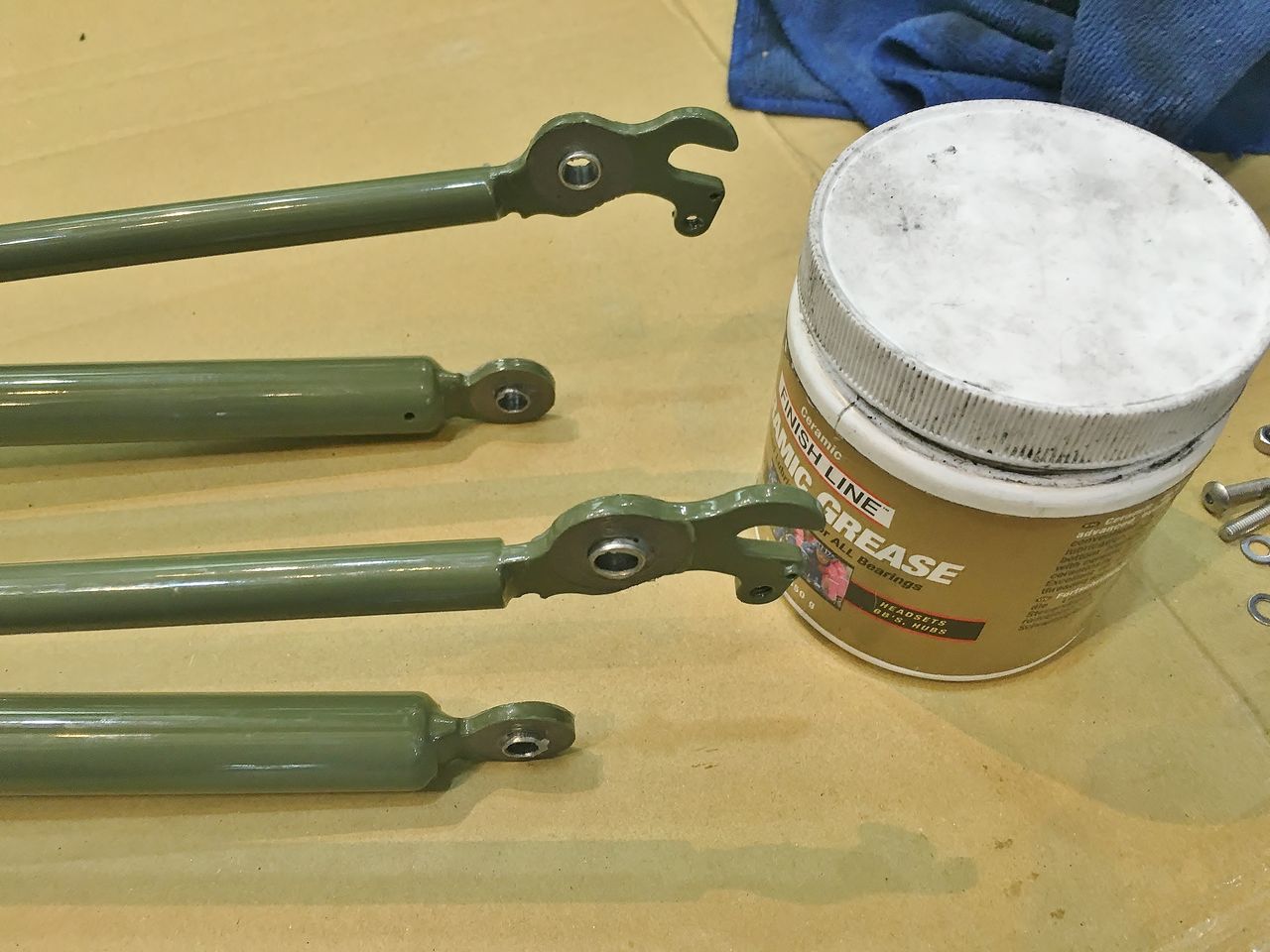

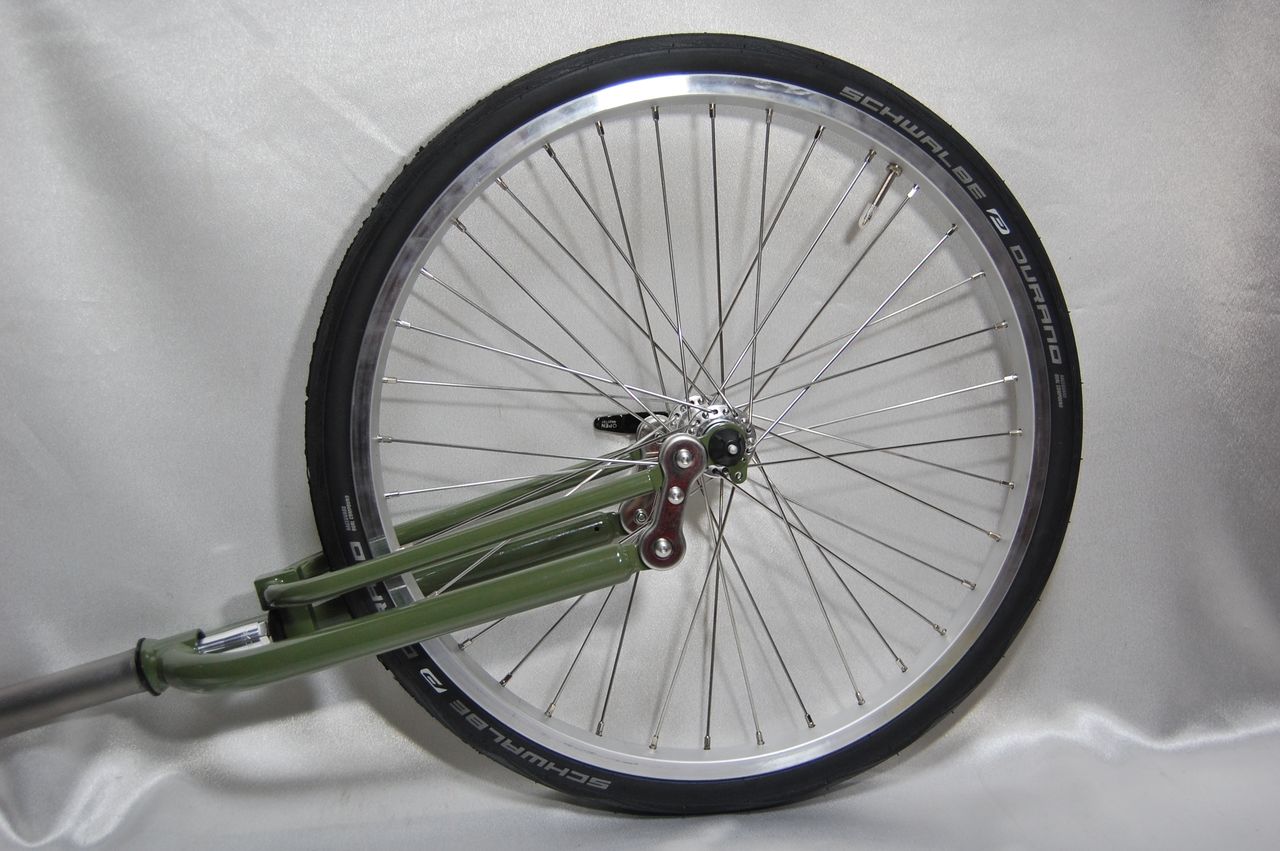

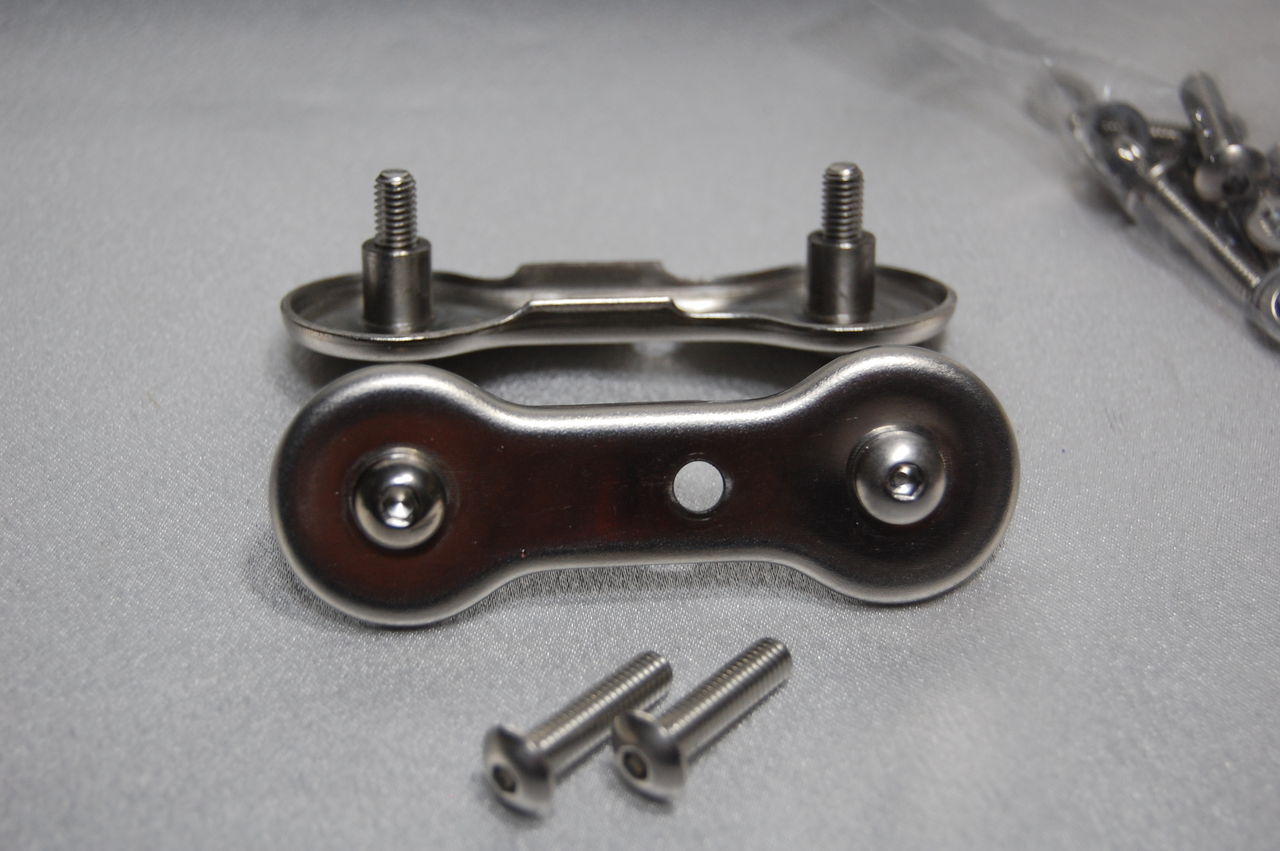

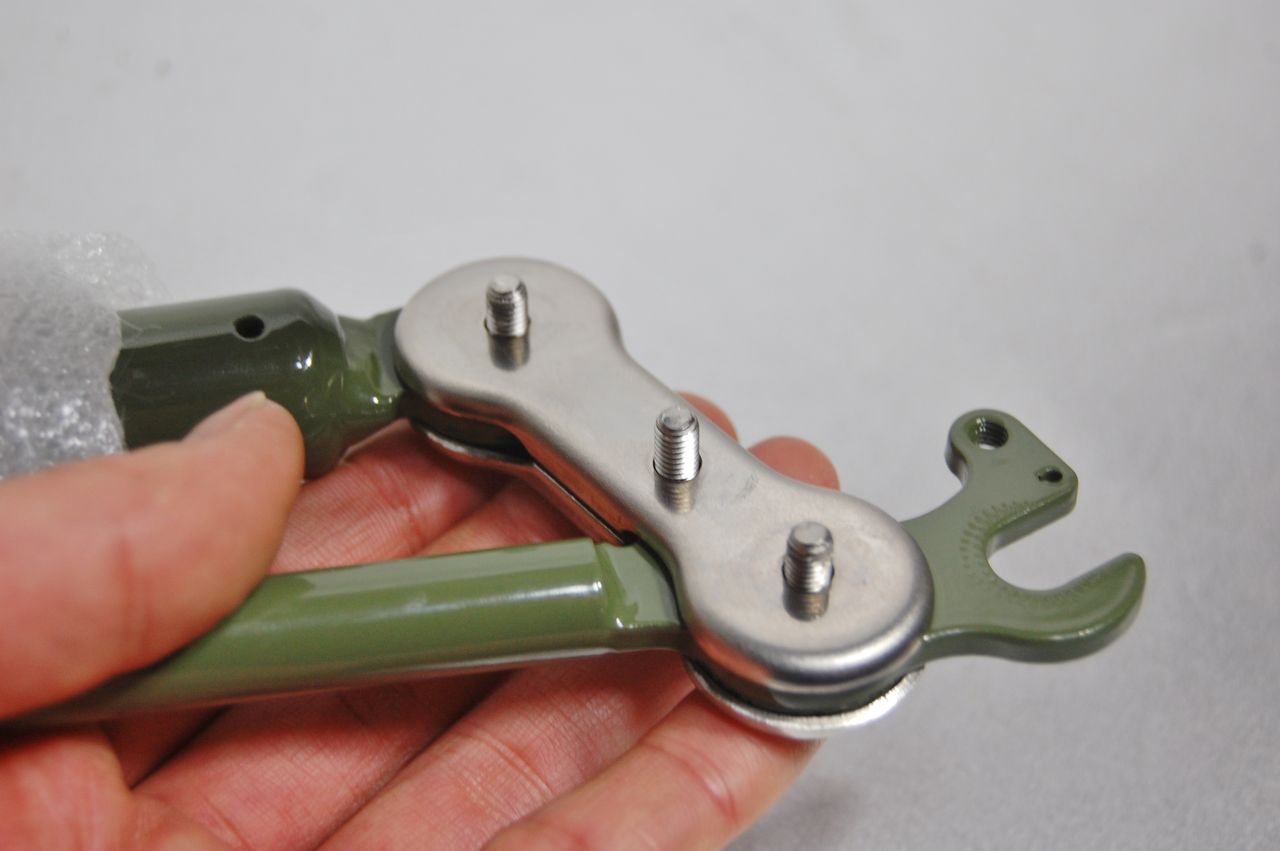

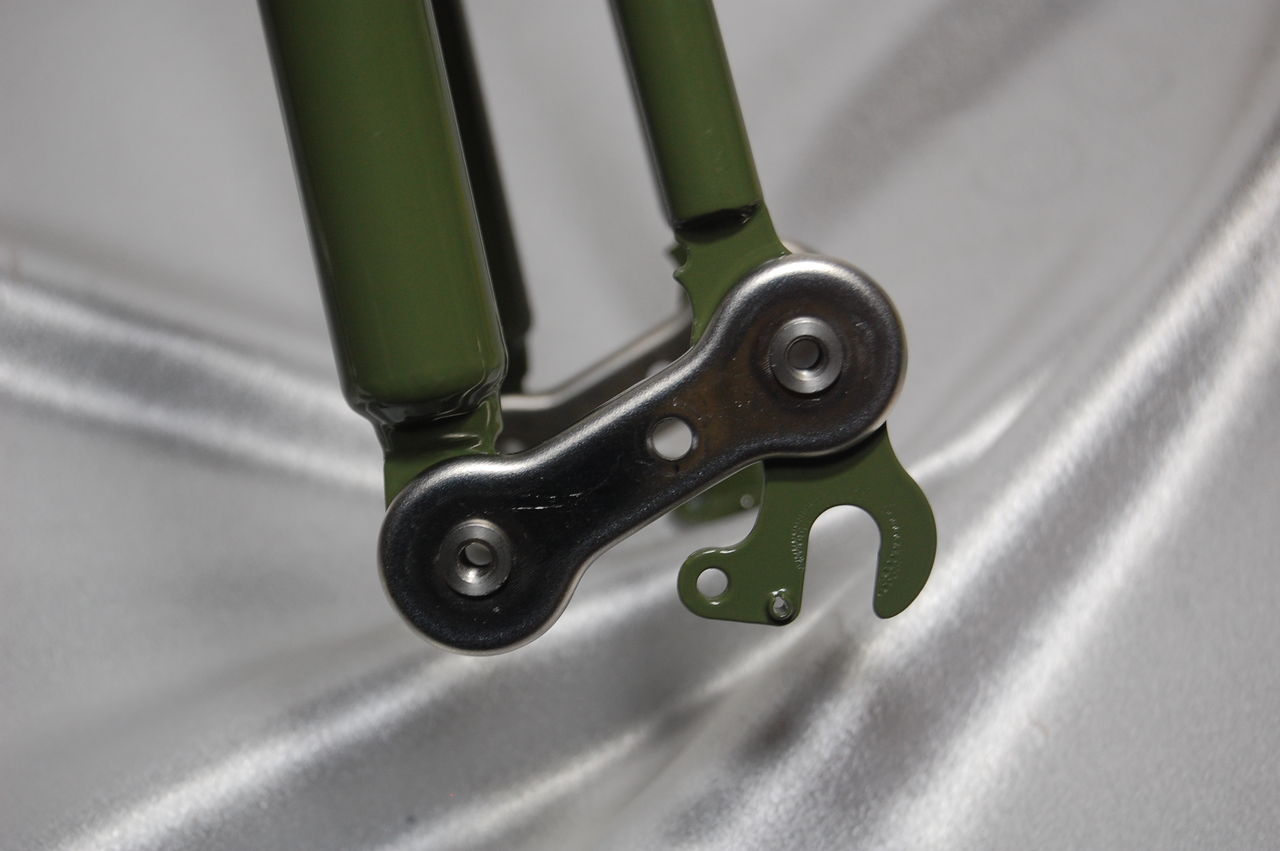

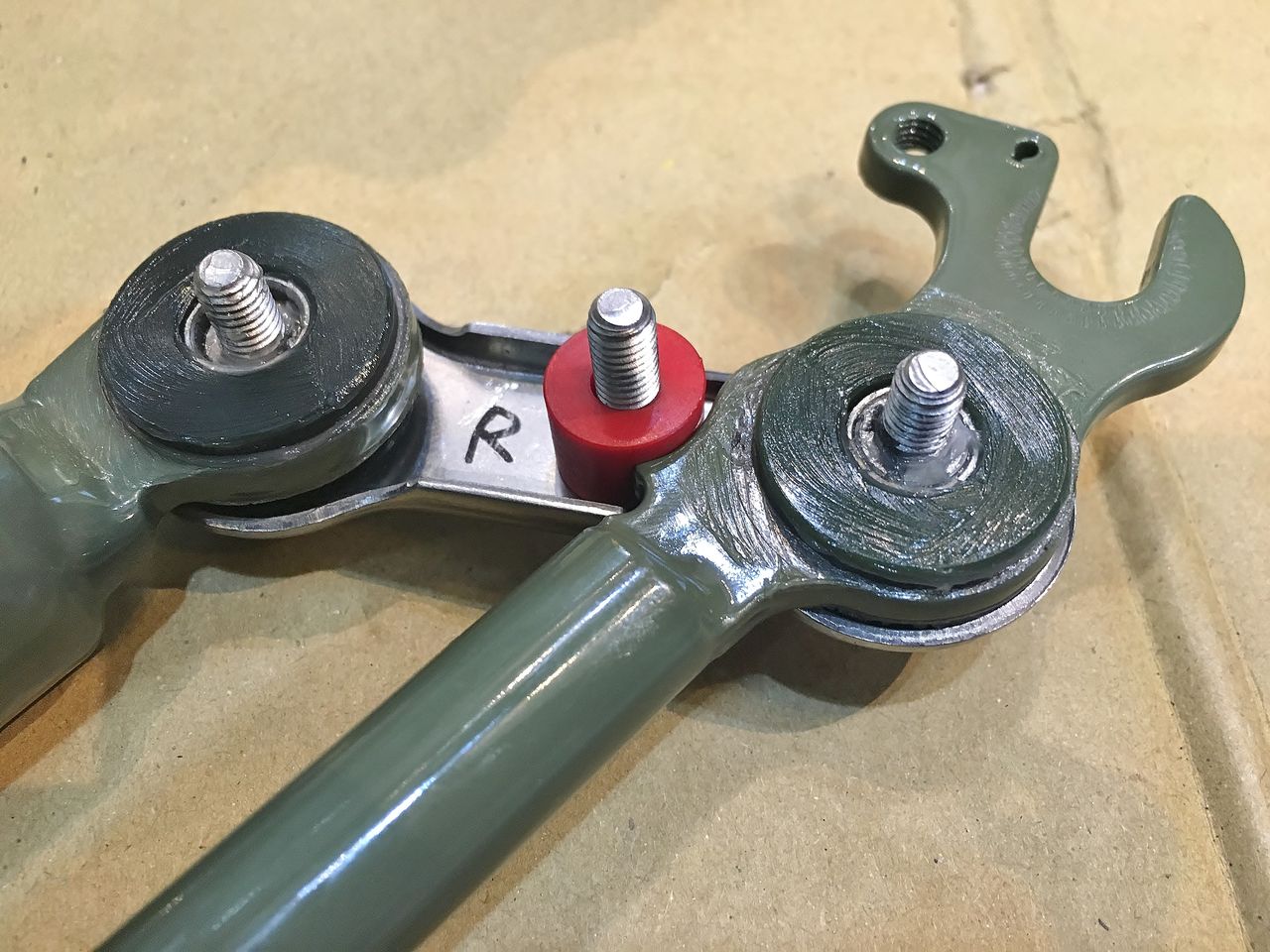

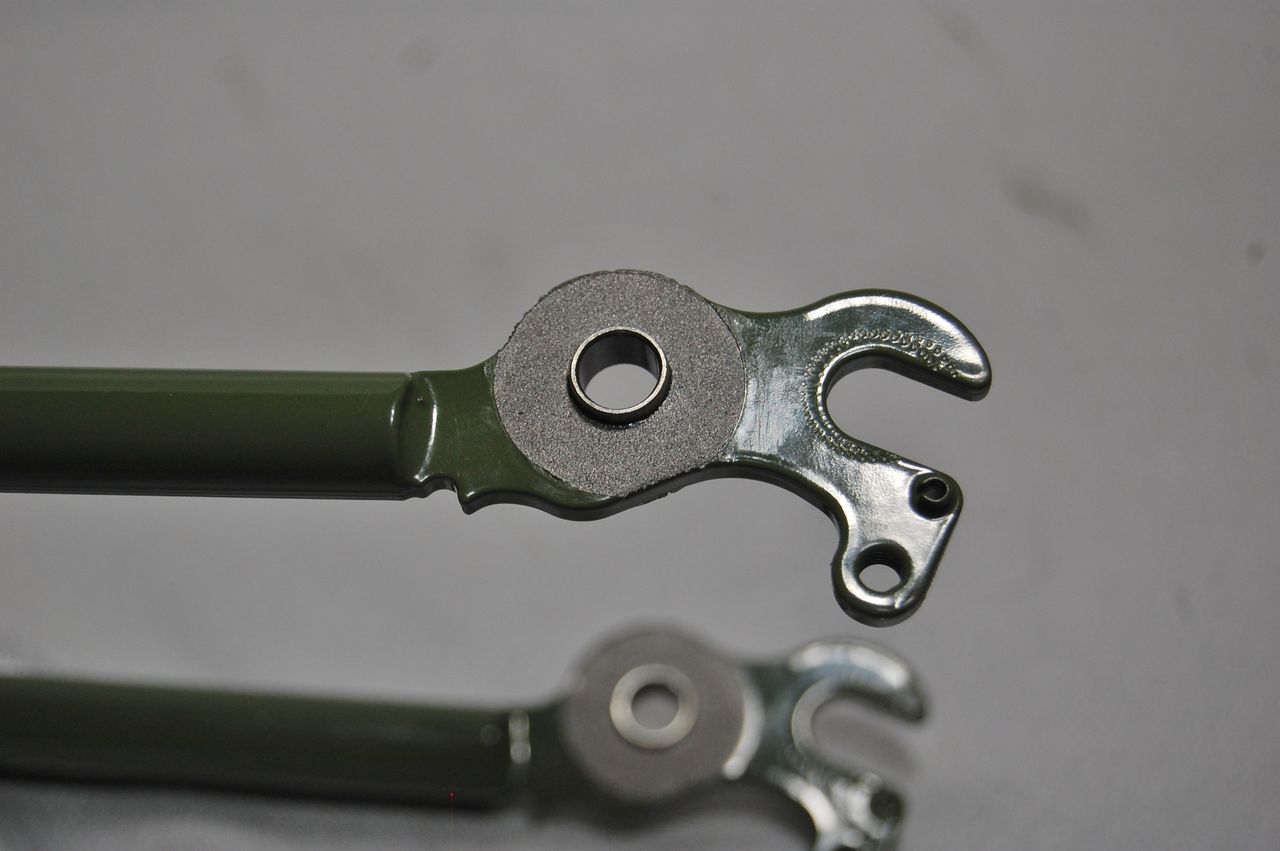

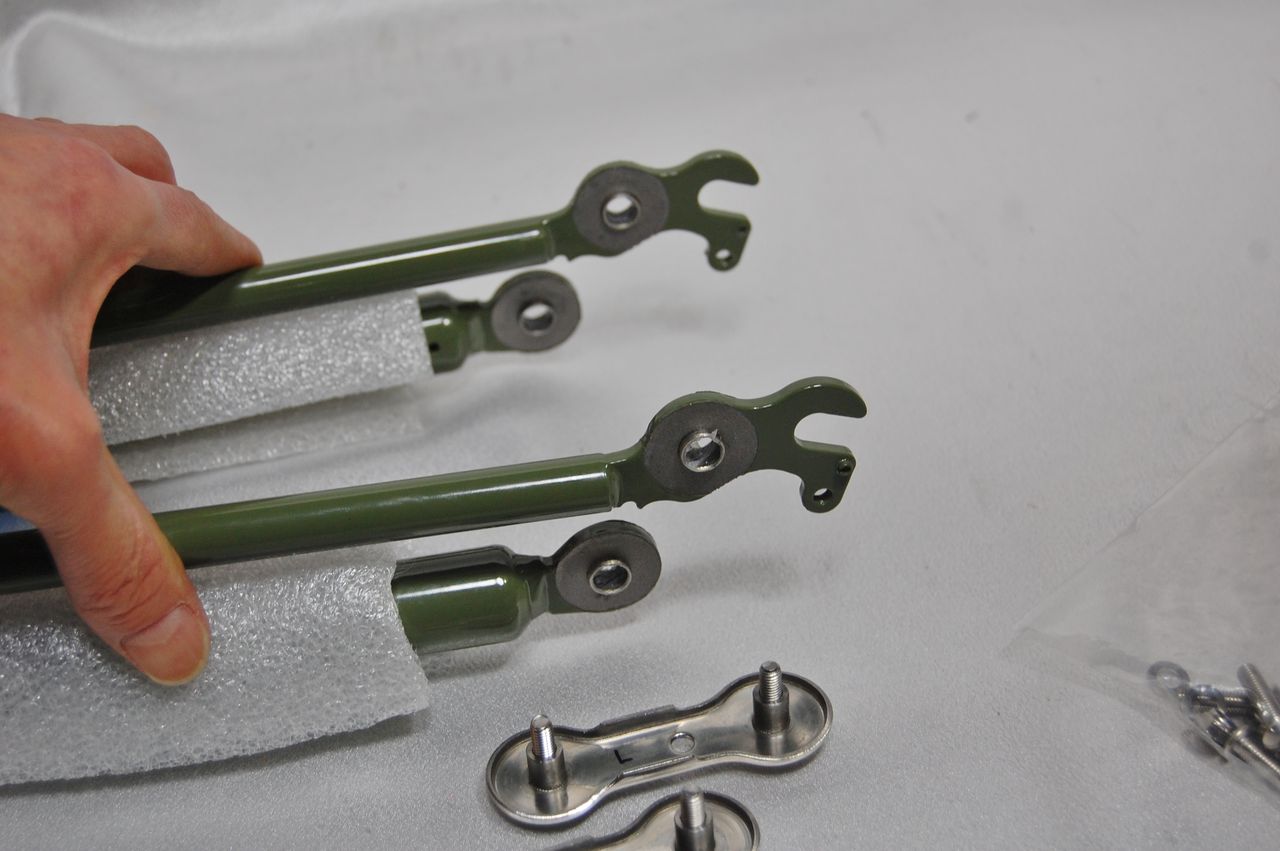

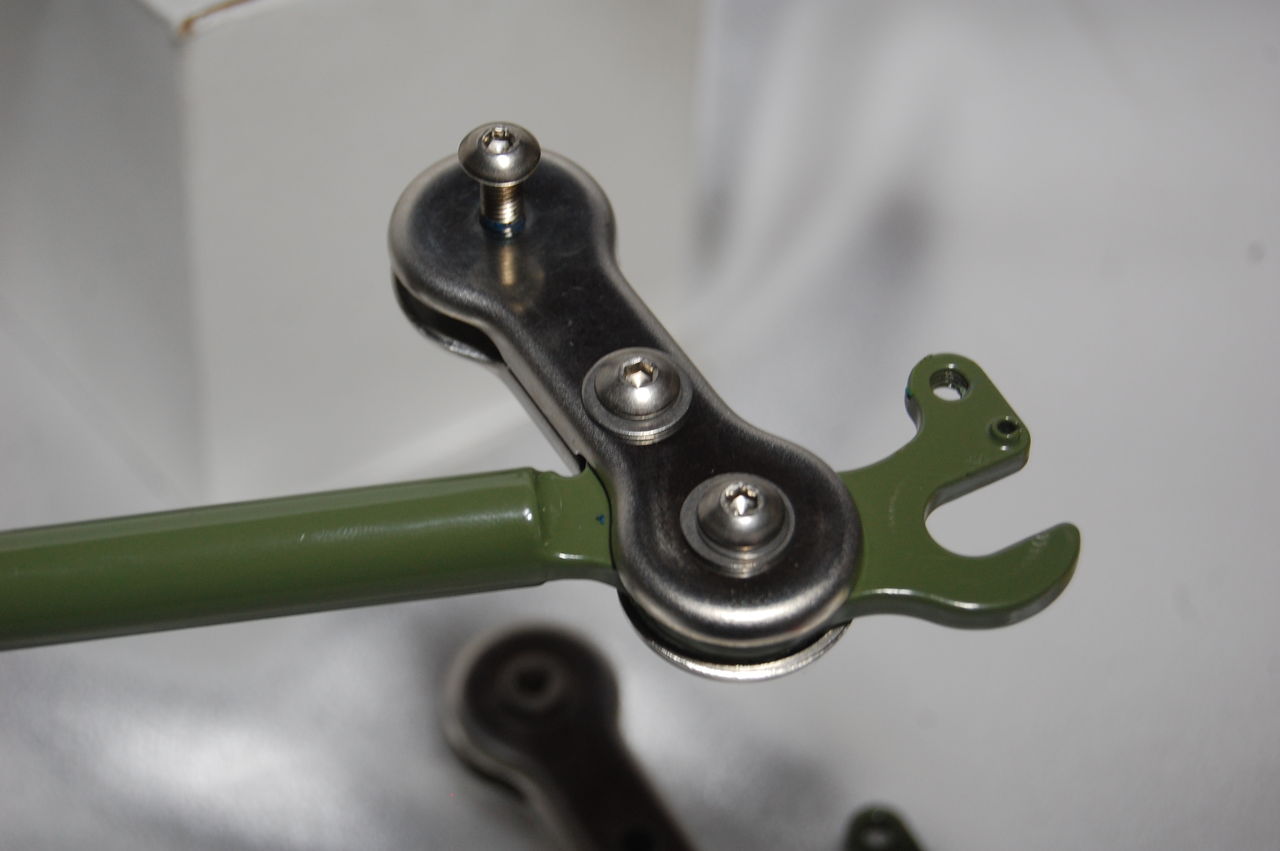

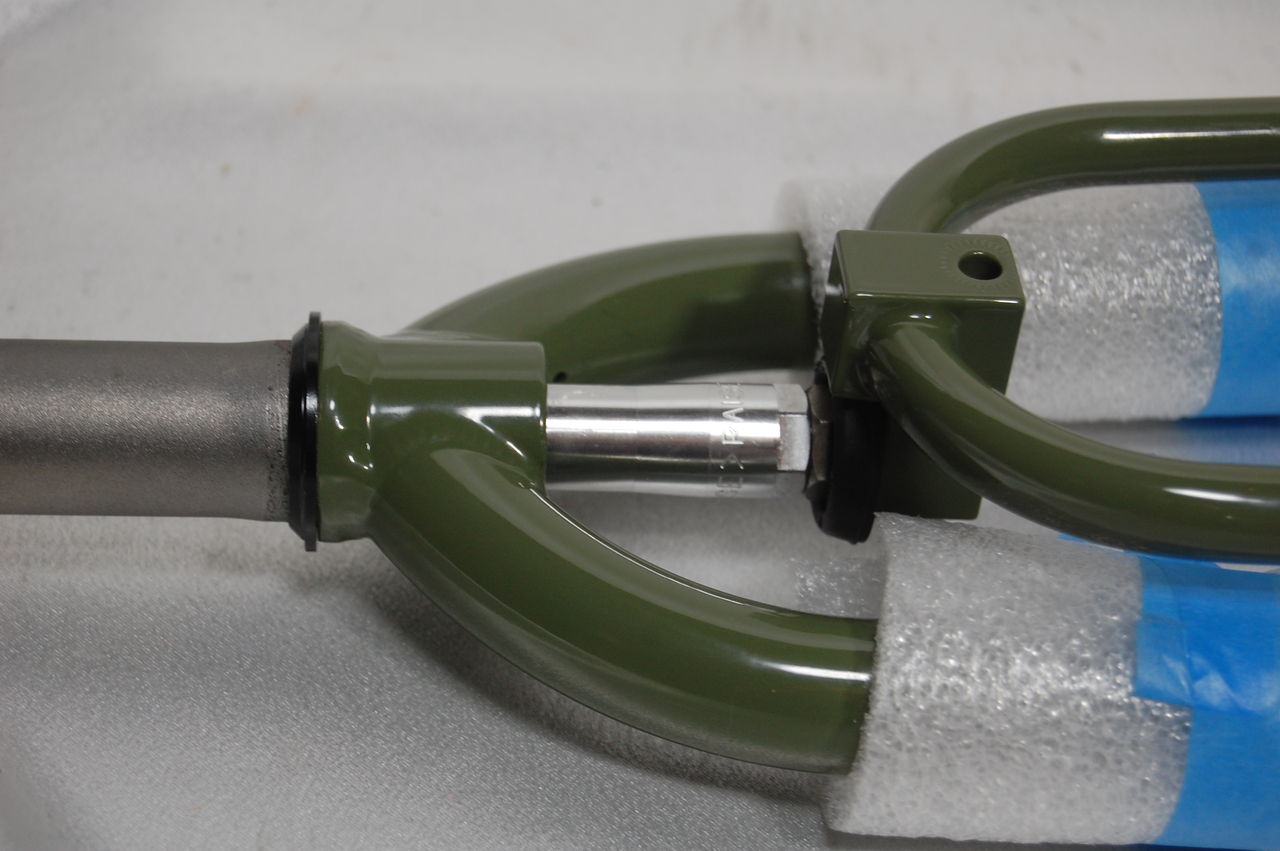

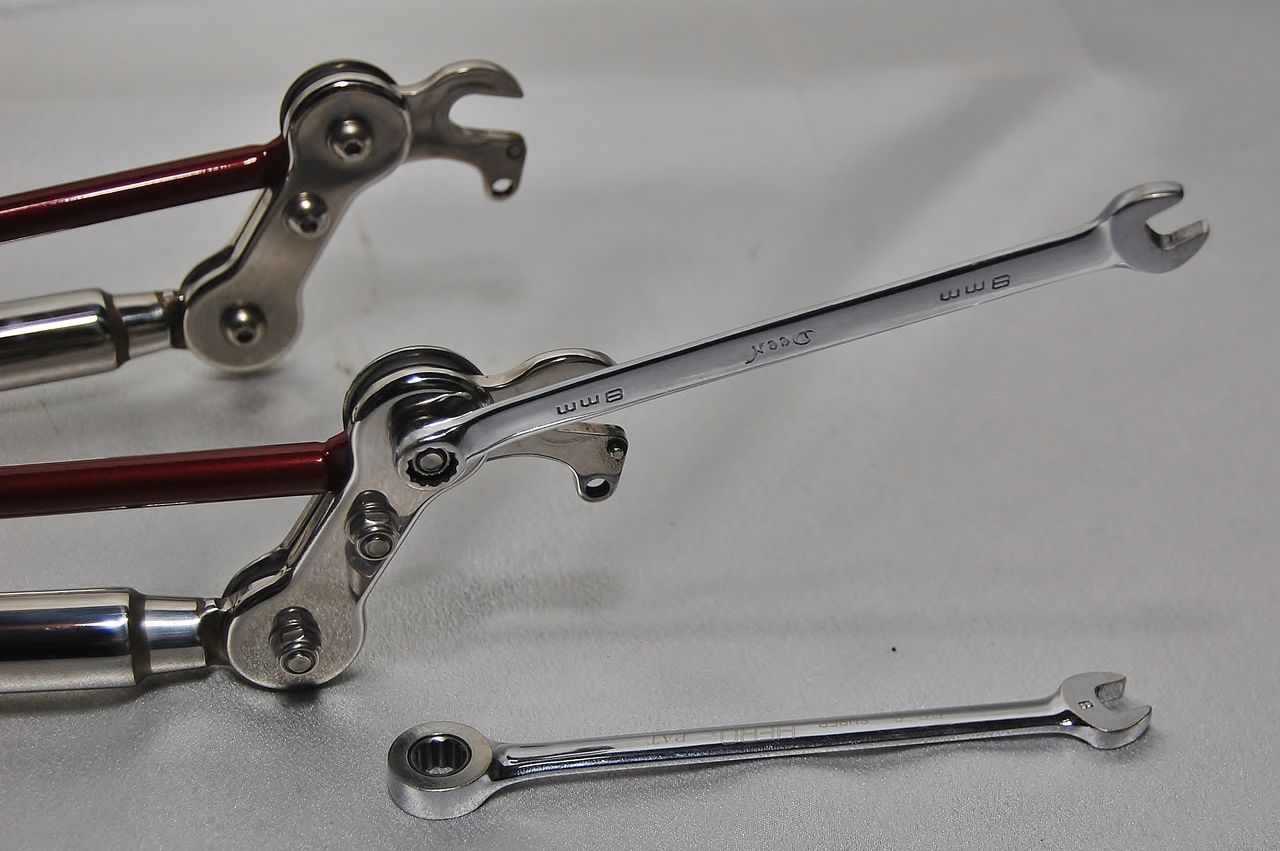

リーディングリンク式フロントサスペンション。



DSC_8837
ヘットパーツは、TANGE Tecnoglide。



DSC_8846

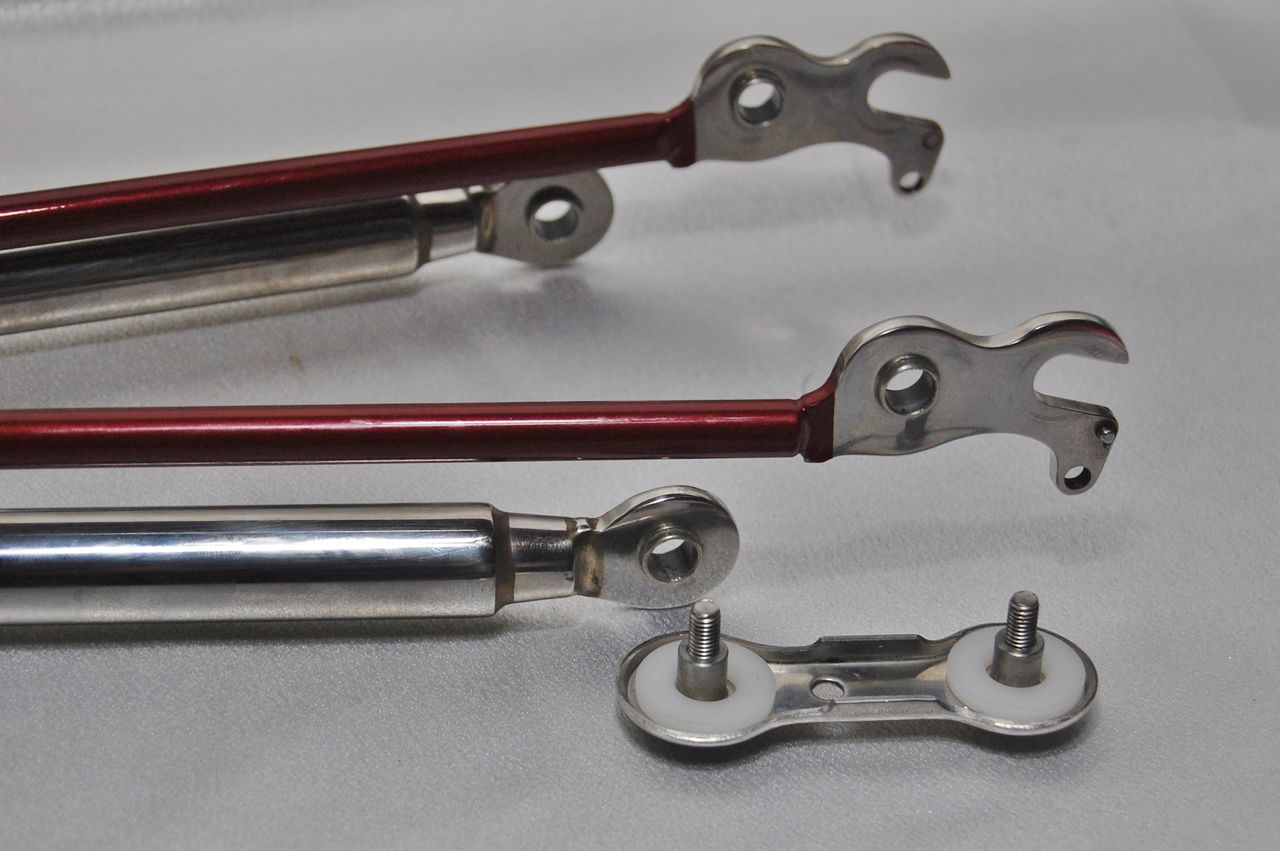

ステンレス製サブフォークと違いブロックを返して取り付くブレーキキャリパー。



DSC_8818
基本構造使用部品は、お城製と同じだ。



DSC_8814
ホイールサイズは、20インチ(406)。



DSC_8817
タイヤは、SCHWALBE DURANO 20×1.10(28-406).



DSC_8816
QUANDO KT-TECH のハブは、カップアンドコーンタイプ。



DSC_8815
ブレーキキャリパーはテクトロ。



DSC_8812
サドル:SELLE ROYAL VIPER



DSC_8813
シートポストサイズは、Φ31.8。



DSC_8809
ハンドルバーは、フラットバーが標準。



DSC_8810
アヘットタイプの可変ステム。



DSC_8827
ブレーキレバーもテクトロ製。



DSC_8839
DSC_8838
SRAM デュアルドライブシフター。



DSC_8822
STURMEY ARCHER のクランクセットは、ガード付チェーンリング54T。



DSC_8840
BB はスクエアーテーパータイプ。



DSC_8823
スイングアームに フロントディレーラー台座を用意。



DSC_8825
リヤディレーラー: SRAM DD3  9 SPEED。



DSC_8826
SRAM カセットは、11-32T。

ざっと外観の説明はこんなものか

明日は、粗捜しと行きましょうか
