2017年01月

メッセンジャー長谷部くんが次にテストするのは、ROCK BIKES ROCKET 【橋輪Blog】

メッセンジャー長谷部くんが次にテストするのは、ROCK BIKES ROCKET

DSC_0016

写真は2013年に作ったイエローミサイル。メッセンジャーで4年使用で総走行距離は、120.000Km に及ぶ計算になる。メッセンジャー長谷部くんが次にテストするのは、ROCK BIKES ROCKET。ロックバイクスより供給されたフレームセットにパーツは全て長谷部くんがチョイス。アッセンブリーは橋輪。新たな耐久テストが始まる。


DSC_7912
ROCK BIKES ROCKET



DSC_7913
DSC_7914
DSC_7915
DSC_7916
DSC_7917
DSC_7918
DSC_7919
DSC_7920
DSC_7921
DSC_7922
DSC_7923
DSC_7924
DSC_7925




DSC_7926
長谷部 亮 職業メッセンジャー(T・Serv 所属)
年間走行距離30.000km
使用バイク Rock Bikes  MISSILE / ROCKET
(ロックバイクス、テストライダー)

東京23区どこでも出没するので見かけたら応援して下さい!

GOKISO クライマーハブ・アレックスモールトン適合モデル(装着編)【橋輪Blog】

GOKISO クライマーハブ・アレックスモールトン適合モデル(装着編)

DSC_7799

昨日ご紹介したGOKISO クライマーハブカーボンホイールを装着するアレックス・モールトン AM-SPEED S です。こちらのオーナー I さんも先生と同じくダブルパイロンも所有。何時もお父さんと二人でツーリングを楽しんでいます。今回のメニューは、ホイール交換に伴う駆動系のクリーニングと調整&フロントサスペンションスプリングをハードからスタンダードへと戻す作業です。しかし、またもやモールトンのメンテナンス。モールトンの代理店ではないのに。骨ほね自転車(KIMORI)があると骨ほね自転車が寄ってくるのか?

DSC_7802
フォークからはグリスが流れ出ていますね。



DSC_7803
SPEED S のラバーコーンは、オイルが入ってないソリッドタイプ。



DSC_7800
DSC_7801
DSC_7804
DSC_7805
DSC_7806
CAMPAGNOLO ATHENA のフルコンポ。



DSC_7807
DSC_7808
車体は綺麗にしていますが、流石に駆動系は手付かずか。



DSC_7811
変速も同期していないよう。



DSC_7809
カンパのハブは、エンドどうなってんだろう?



DSC_7819
早速外してみまひょ!



DSC_7821
ホイールサイズは17インチ。ベロシティーのリムでモールトン特有のオフセットタイプ。どんな効果があるんだろう?


DSC_7815
DSC_7816
これはハブシャフト旋盤で落としてありますね。



DSC_7823
ところでうちカンパの工具なんてあんの?



DSC_7824
あった!



IMG_4069
Lifu ♯09B3 カンパ対応カセットロックリングツール 1.100円(税別)



DSC_3547
IMG_4070
KIMORI のシングルスピードにMICHE(ミケ)のBB 組み込む時に使ったやつだ。



DSC_7825
ピッタリ!



DSC_7826
おー、カセット外れて良かった。



DSC_7827
プーリーも行っときましょうか。



DSC_7828
ごってり埋まってますな。



DSC_7832
ピンのグリス溜まりの溝の方向。



DSC_7834
ガイドプーリーの方は内側だ。



DSC_7836
これ分からなくなるからな。



DSC_7838
同じように見えるが一応。



DSC_7839
洗ってる間にどっちか分かんなくならない様にタイラップをガイド側に。



DSC_7842
完璧にリフレッシュ。



DSC_7851
洗ってみたらアッパー、ロワー、回転方向の矢印があったのね。微妙に形も違う。



DSC_7853
リヤディレーラーもクリーニング完了。



DSC_7854
これも1mm ぐらいのワッシャー嚙ましてるね。テンションの切り欠きがギリだ。



DSC_7855
カンパのカセットとフリーも一か所しか合いませんが、



DSC_7857
トップギヤだけ何処でも付いちゃう。



DSC_7858
一か所だけ背が低い歯の流れからここだろうな。



DSC_7860
ロックリングを付けて完成。



IMG_0582
次フロント行ってみよう。



DSC_7862
クランクは抜かずにクリーニング。てか抜き方分かりましぇーん?



DSC_7863
フロントディレーラーもクリーニング。



DSC_7866
チェーンリングは、STRONG LIGHT。



DSC_7867
インナーリングにネジ切ってあんのね。



DSC_7880
5アームの取付け一部がクランクにネジ切ってあるタイプ。これネジ入って行かねっす。



DSC_7878
ロックタイトがびっちり固着してます。



DSC_7882
こいつの出番。



DSC_7883
ヒートガンで十分に炙る。



DSC_7885
スチールのチェーンリングボルトをタップ代わりにするもダメ。



DSC_7886
地道にこそぎ落とすしかないか。



DSC_7888
ようやく入った。



DSC_7890
チェーンリング取り付けに格闘すること1時間。



DSC_7891
こんなクランクならいくらでもあるがカンパはね。焦った焦った。



IMG_0581
リムテープとバルブエクステンダー取付。



DSC_7865
DSC_7864




DSC_7898
ブレーキシューもカーボン用に交換。



DSC_7893
DSC_7894
 フロントディレーラー、リヤディレーラー調整して本日はここまで。



DSC_7903
DSC_7905
DSC_7906
DSC_7907
DSC_7908
DSC_7910
DSC_7909

フロントサスのスプリング入れ替える前に一度この状態で乗って頂きます。

GOKISO の乗り心地は如何に!

GOKISO クライマーハブ・アレックスモールトン適合モデル【橋輪Blog】

GOKISO クライマーハブ・アレックスモールトン適合モデル

DSC_7599

GOKISO クライマーハブのアレックスモールトン適合モデルを発注した。しかも最近始まったサービスのカラーオーダーも掛けたので仕上がりが楽しみ!

DSC_7600
シリアルナンバー入りの保証書が付属。



IMG_9862
カラーオーダーは、別途30.000円(税別)



DSC_7601
GOKISO クライマーハブセット(アルミボディー) 260.000円(税別)



DSC_7602
フロント。



DSC_7603
中々、渋い色に上がったではないですか。



DSC_7604
リヤ。



DSC_7608
フリーは、カンパ11速対応。



DSC_7615
モールトン専用のシャフトはどうかな?



DSC_7610
確かに短い。



DSC_7611
船長のKIMORI用チタンスーパークライマーと比べてみよう。



DSC_7614
一目瞭然。



DSC_7606
17 in フルカーボンクリンチャーリム(35.000円 / 本税別)に、チタンスポーク(500円 / 本税別)で組み上げる。



DSC_7773
DSC_7774
DSC_7776

430.000円ほどの高級ホイールの完成!



DSC_7909

明日は、組付け編を

アレックス・モールトンのメンテナンス AM-GT Mk-2(完成編)【橋輪Blog】

アレックス・モールトンのメンテナンス AM-GT Mk-2(完成編)

DSC_7699

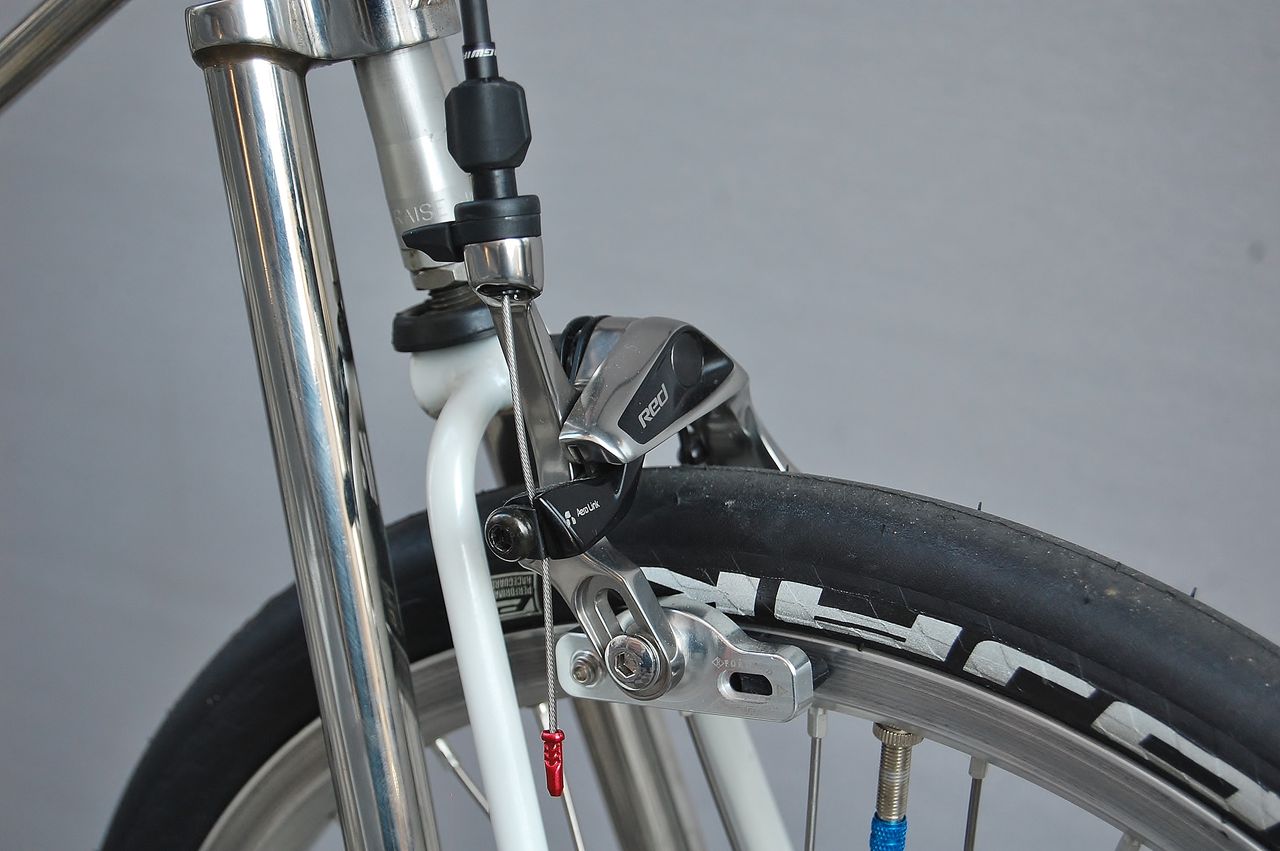

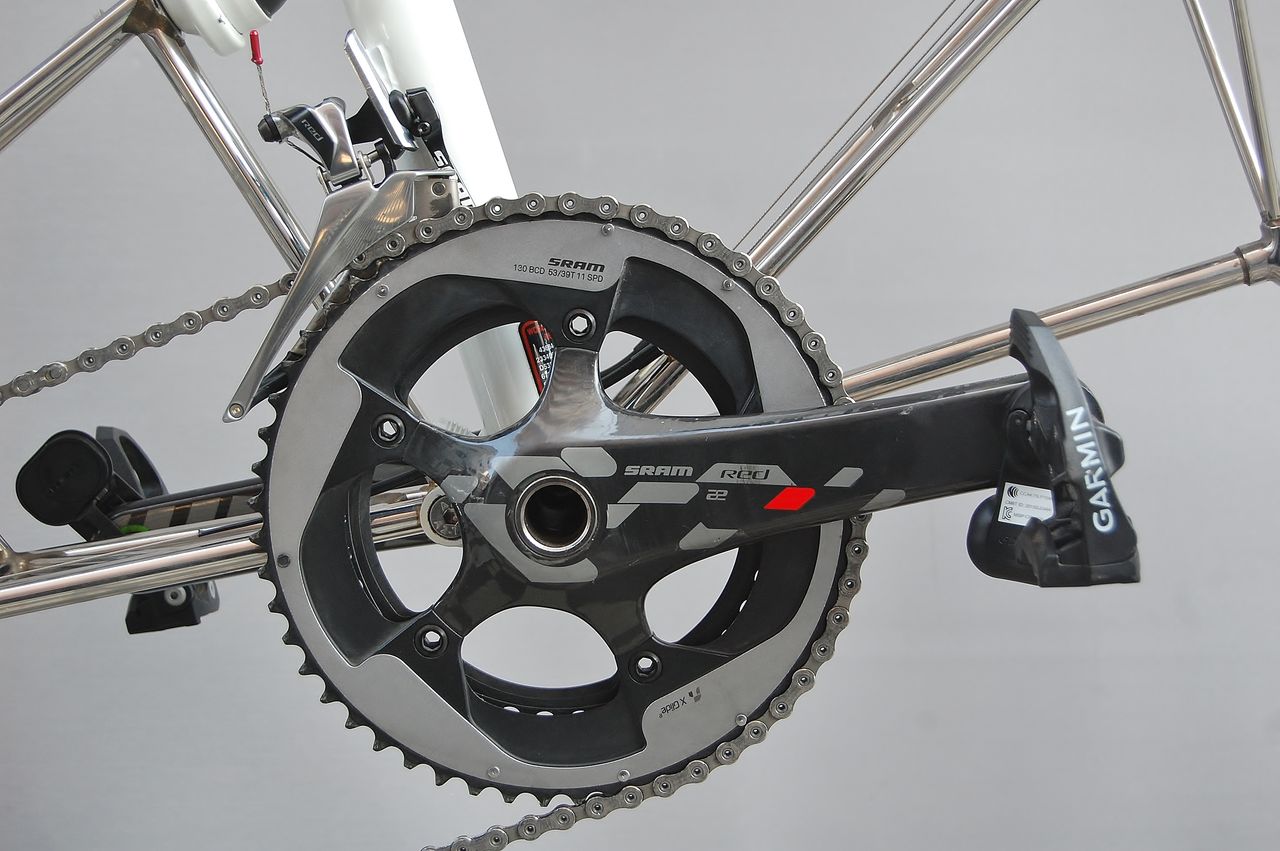

長らく欠品となっていましたSRAM RED の フロントディレーラーが入荷してきました。変速不良を起こしたまま使っていますとアウターに上げる時のチェーンがケージに押し当てられる時間が長くなりますのでケージが減ってしまうのです。

IMG_0566
これモールトンのあまり良くない部分ですね。 フロントディレーラーコントロールワイヤーのアウター受けの位置が良くない。 フロントディレーラーのアームから出たインナーケーブルがかなり斜めになっているでしょう。これではアームを引く力より フロントディレーラーを捩じる力のほうが勝ってしまいます。フロント変速の操作力の重さはここにあると思いますね。



せっかくなのでフレームを分割してみよっと!

IMG_0547

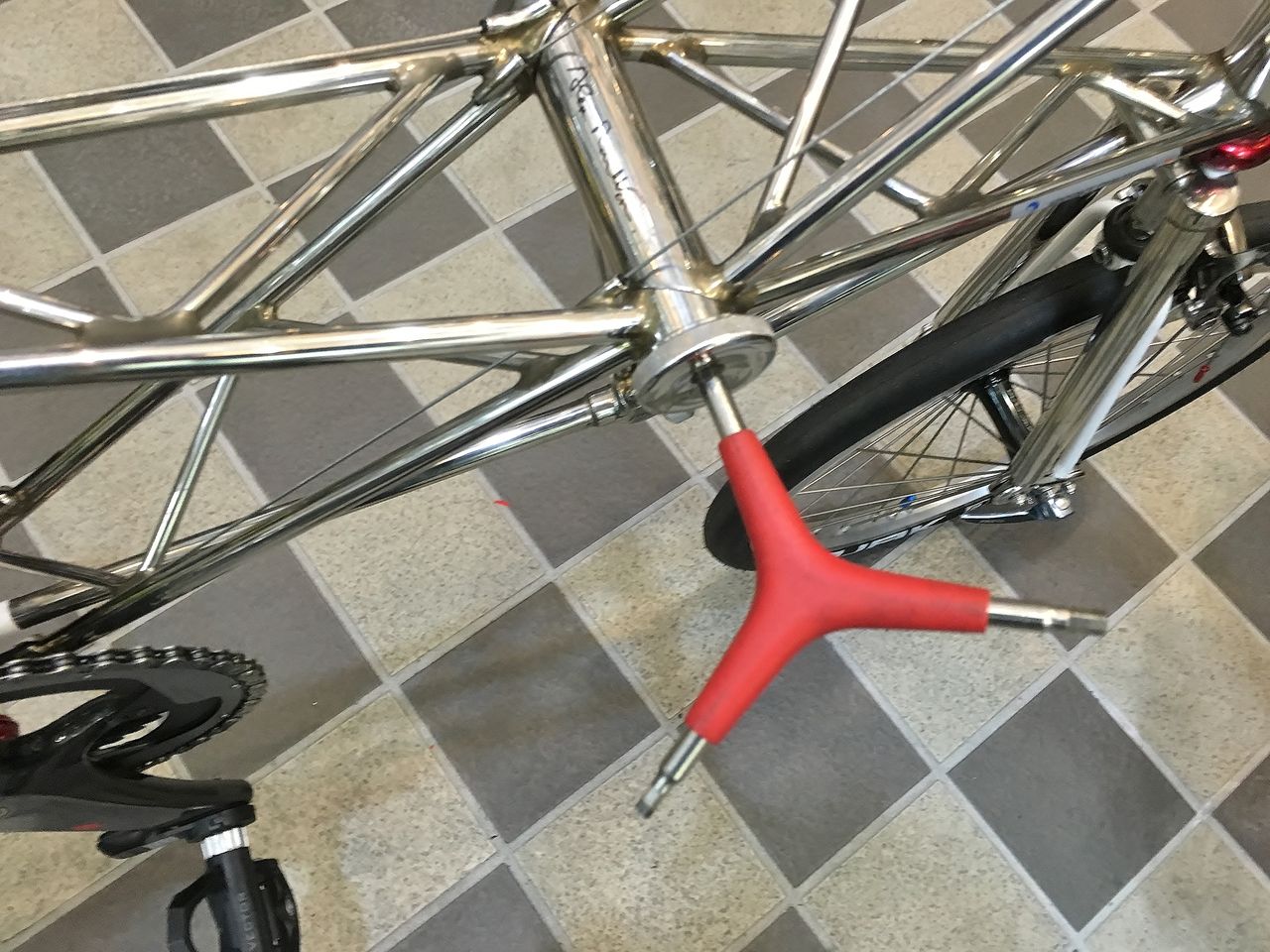

モールトン分割フレーム初めての試み。



IMG_0563

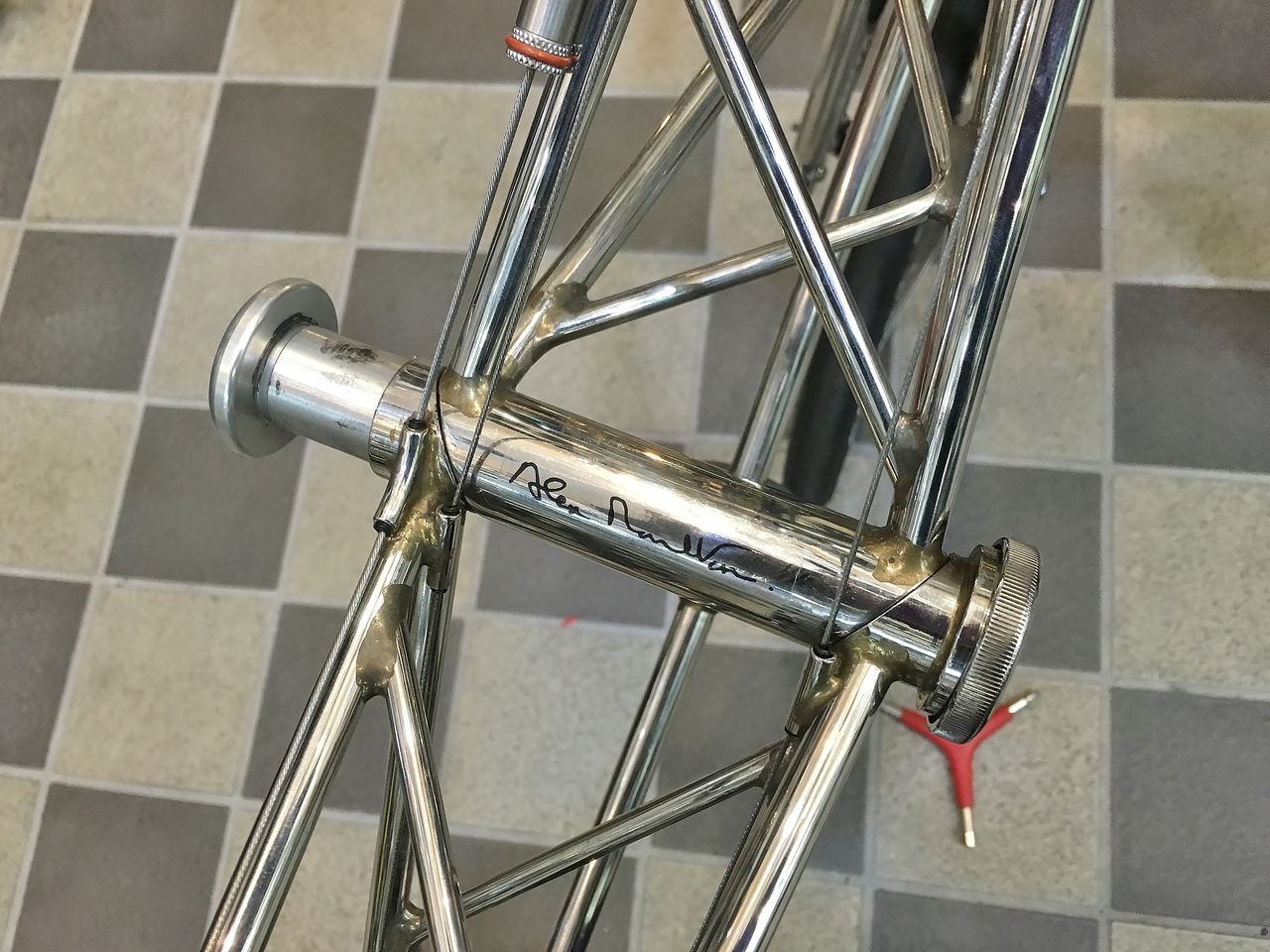

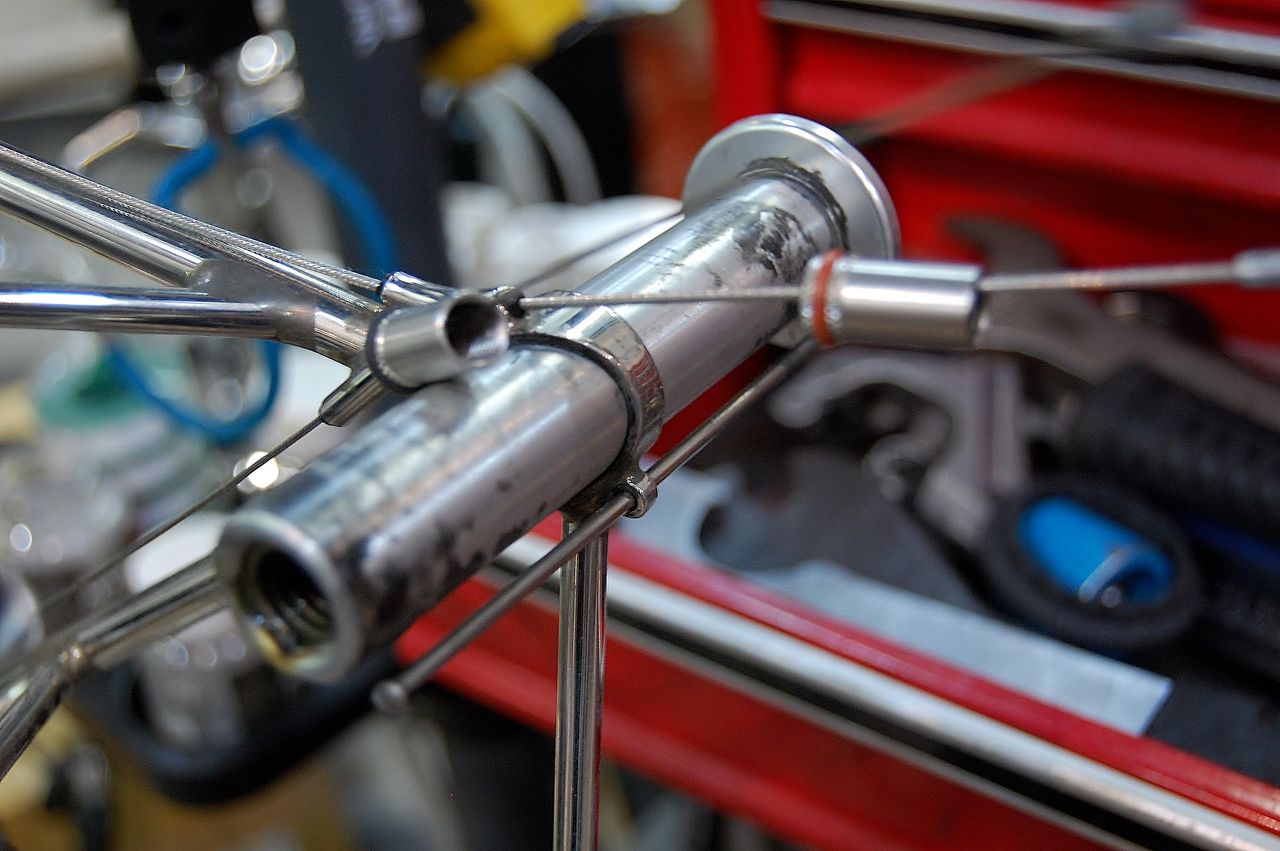

フレーム上に配置される色を変えたOリングが付く筒は、左からリヤブレーキ、 フロントディレーラー、リヤディレーラー操作用のケーブルを繋ぐカプラーで、末端で外さなくともここで分離できるギミック。


IMG_0549
ここどうやって繋がってんだろう?



IMG_0551
ナットを緩めて行くと、



IMG_0552
ナットが移動するだけ。



DSC_7694
DSC_7696

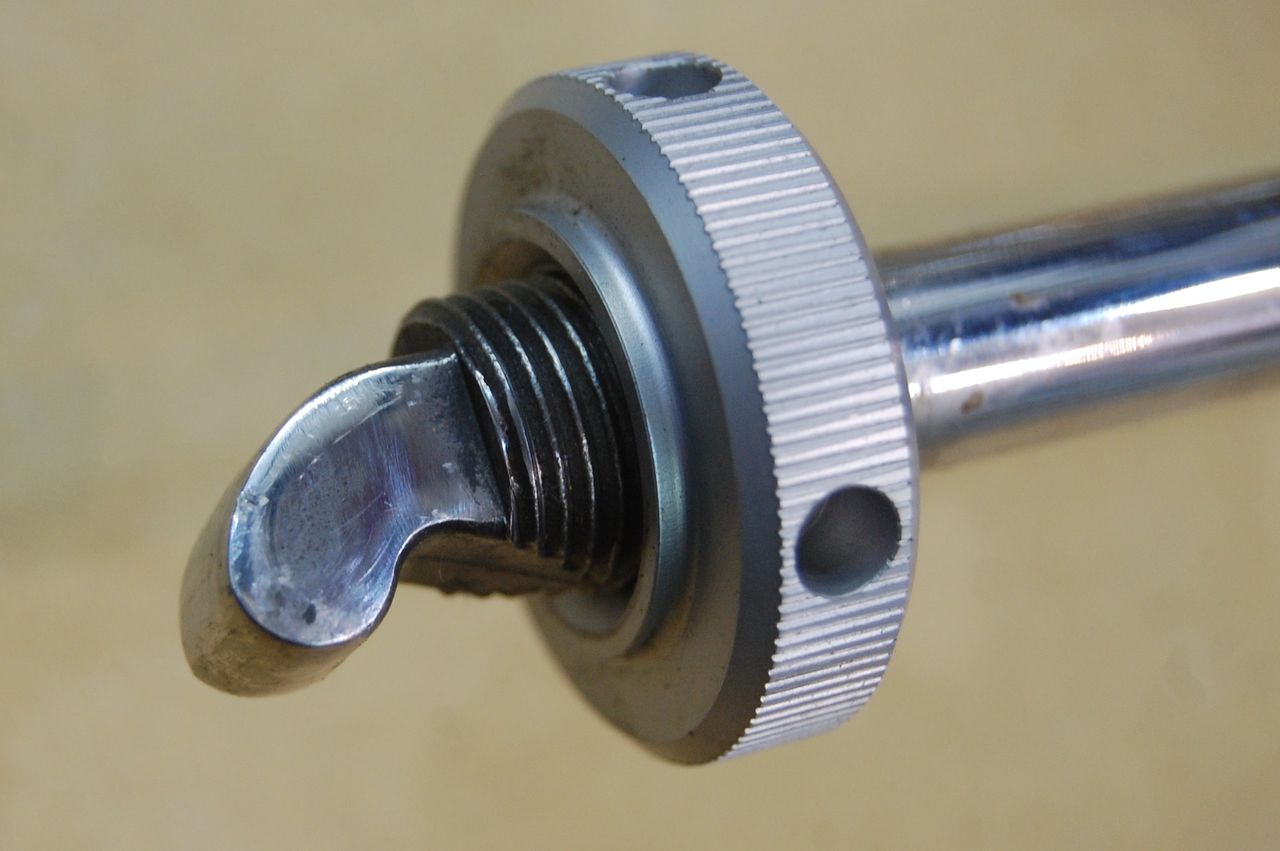

なるほど〜、こうなっていたのね。フックを引っ掛けて引っ張る。良く出来てんな〜。


IMG_0550

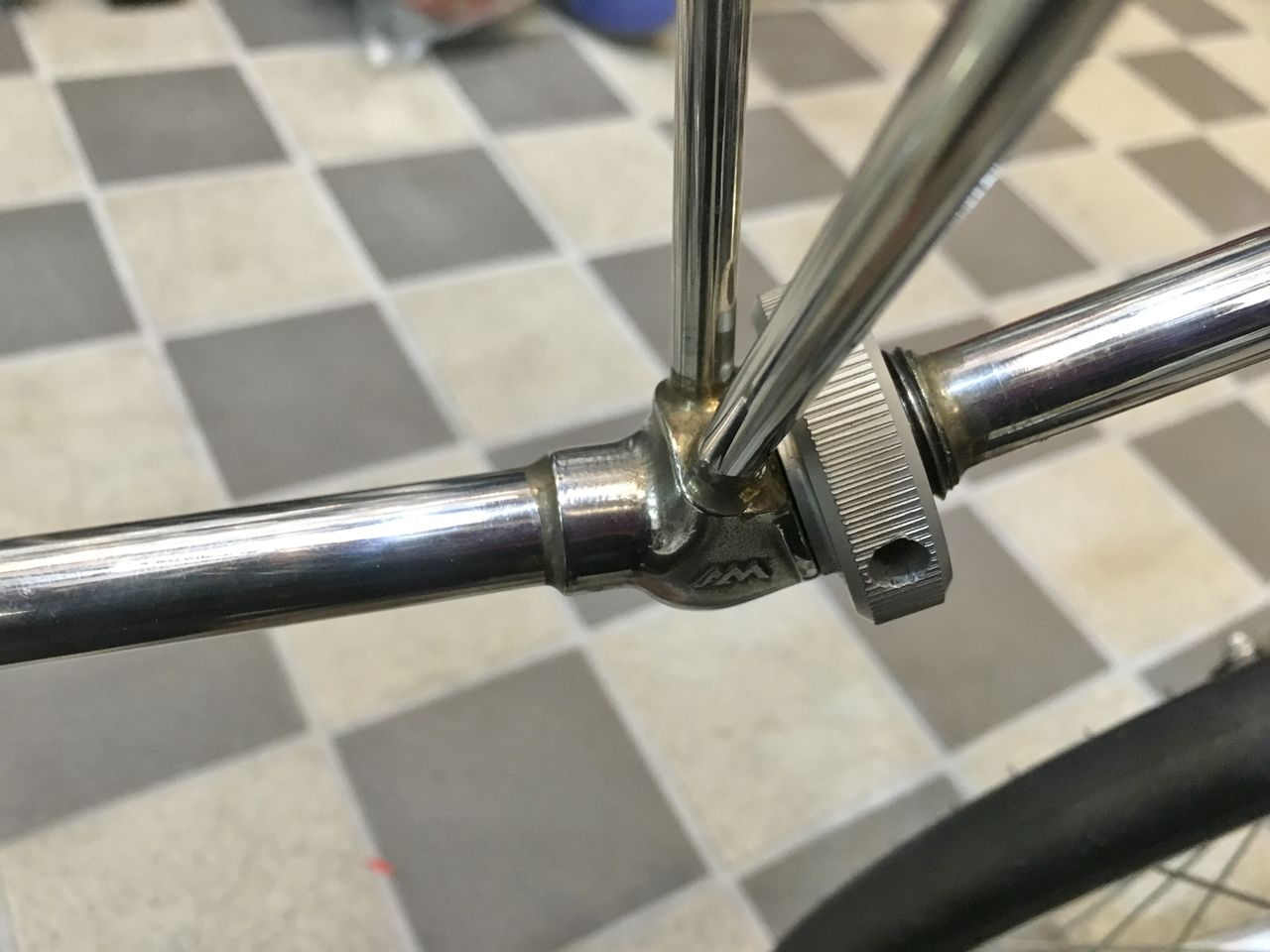

上側は、右側のナットを緩めて?



IMG_0553
するとスリーブが出て来たぞ!



DSC_7692
こうゆうことか!凄いな。



DSC_7693

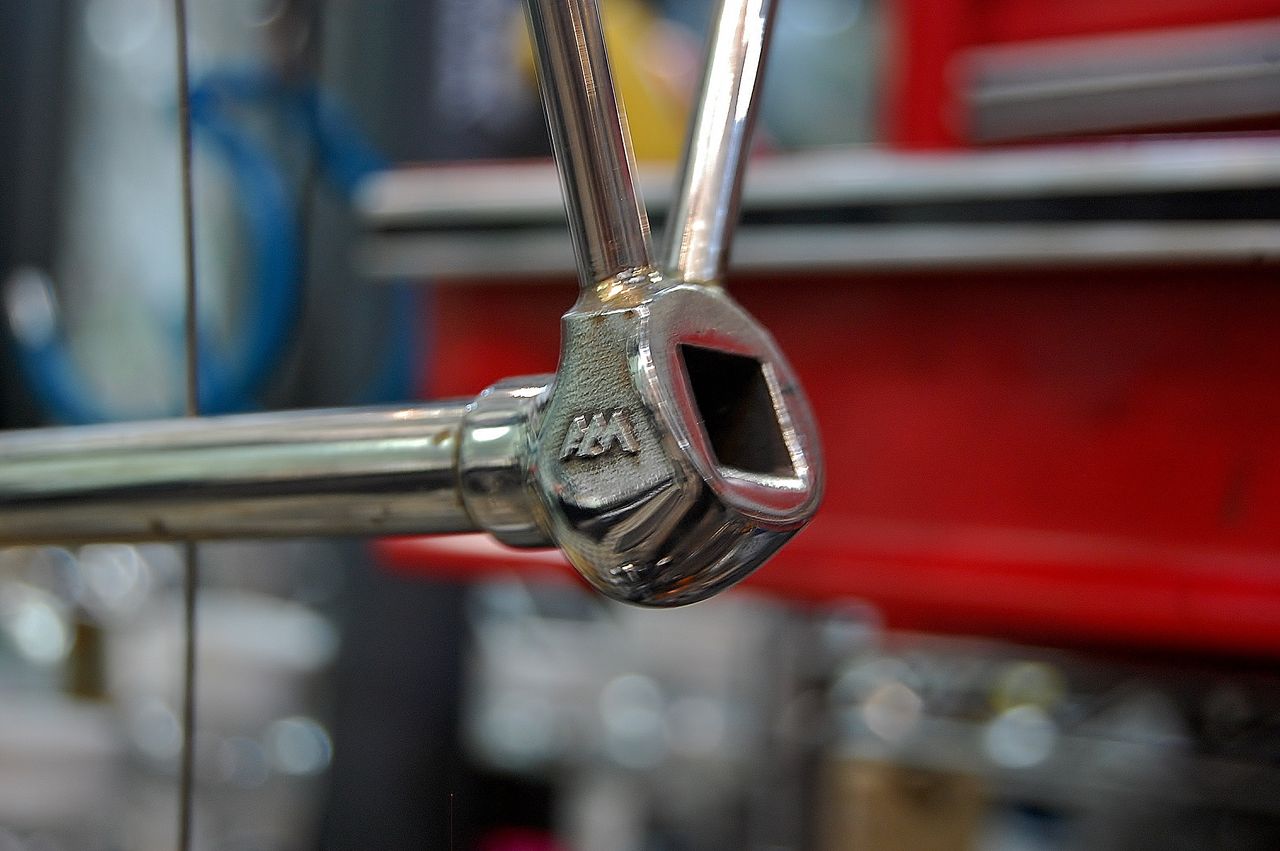

これで下側に見えるスポークのような存在が分かった。スリーブが抜け落ちないようになってんだ。



DSC_7691
分離されたフロントセクション。

ここで興味深いモールトンのフロントサスペンションを分解してみたいところですが、大変スムースな動きで全く問題ないことから次回に持ち越します。構造的なことはコイルバネによる衝撃吸収とボトムリンクのフリクションによるダンパー効果だと思われます。見た所30mm 弱のストロークしかありませんが、アスファルトの粒粒や1mm ほどのタイルの段差までも良く吸収してくれます。KIMORI のエアサス&オイルダンパーは、20cm ほどある歩道から飛び降りても全く衝撃無く着地できますが、アスファルトの表面までは読み取ることが出来ません。オフロードではなくオンロードと考えた場合、シリンダーまでも削り出しで製作される複雑な機構を持つKIMORI のフロントサスは、ばねと摩擦だけの単純構造なモールトンのリーディングリンクサスペンションに及ばないことは事実です。ああ、KIMORI にもこのフェザーベットな乗り心地が欲しい。

DSC_7790
DSC_7791
DSC_7792
DSC_7793
DSC_7794
DSC_7795
DSC_7796

先生お待たせしました。モールトン生まれ変わりましたよ!


アレックス・モールトンのメンテナンス AM-GT Mk-2 【橋輪Blog】

アレックス・モールトンのメンテナンス AM-GT Mk-2

IMG_0578

これがモールトンのリヤサスペンションです。ラバーコーンサスペンションといいイギリスの大衆車オースチンMini (現代のミニではなく昔のミニ)が採用しました。小さいながら広い居住性を求めたこの車は、重く長いコイルばねに対してコンパクトなゴムを使ったのです。これを開発したのがアレックスモールトン博士でした。

DSC_7668

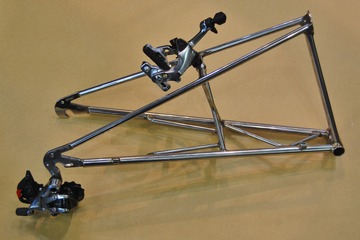

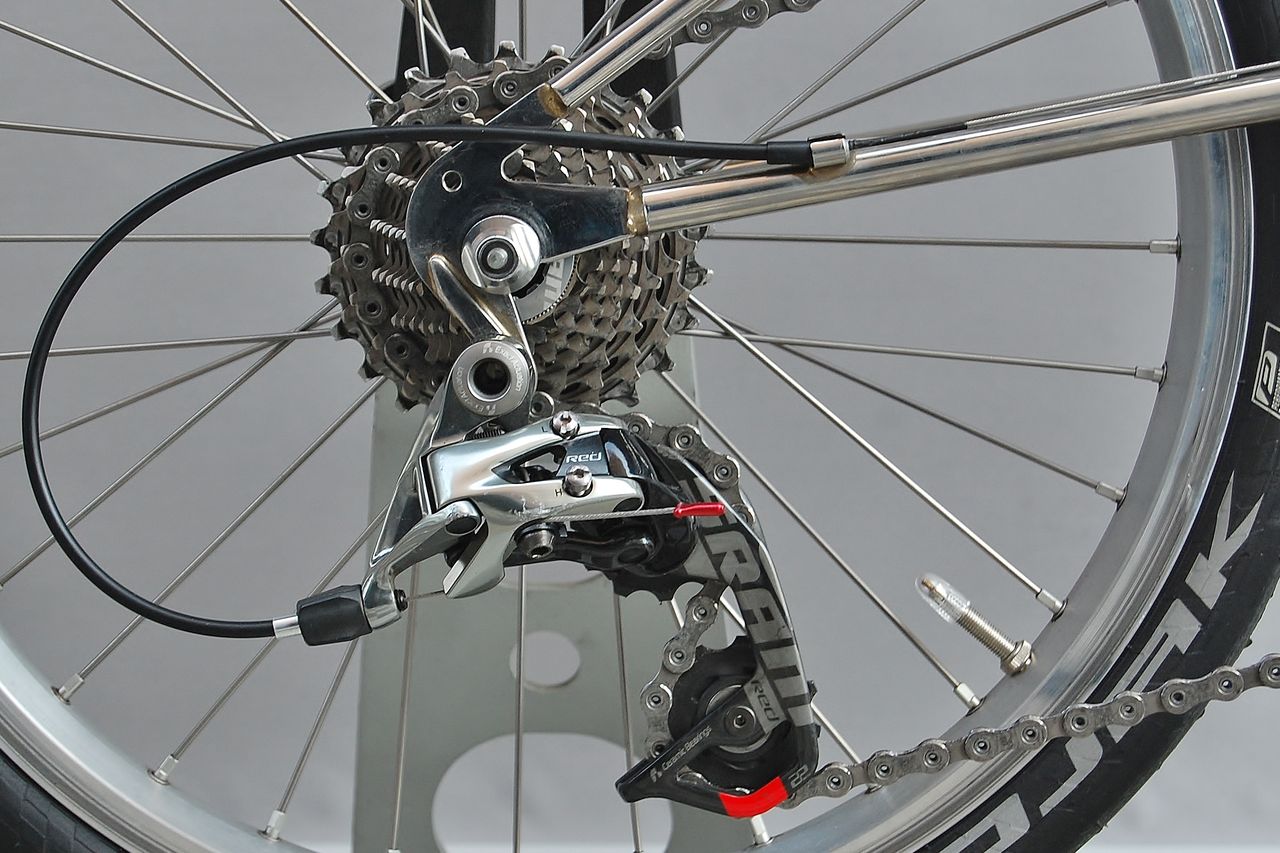

リヤメカ変速不良の原因は、リヤスイングアームピポットのガタにあった。



DSC_7690
リヤエンド部で左右に30mm ほど動いてました。これだけ動けばチェーンもたまらず勝手に変速しますわな。



IMG_0524
ピポットのナットを目一杯締めこんでもガタは止まりません。



IMG_9605
ブラスブッシュとピンによるプレーンベアリングです。走行は少ないのにガタが出たまま乗っていたので急激にブラスブッシュが減ったのだと思われます。



ゲゲゲゲ・・・これは!

IMG_0526

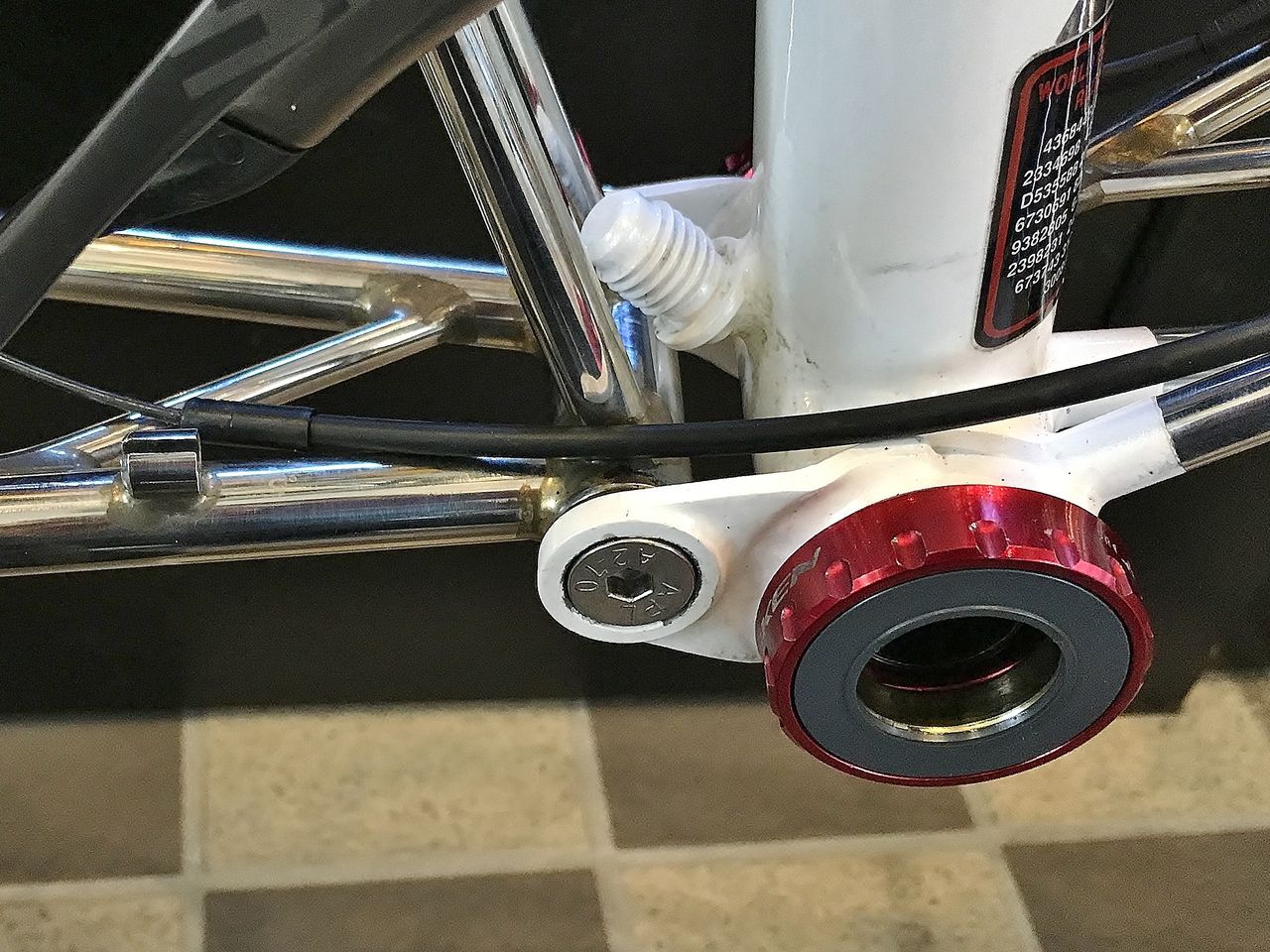

何とピポットボルトが全ネジです。頭が皿ネジですからBB シェルから出ている右フランジのセンターは出ると思いますが、ピン内径とボルトのクリアランスがあり過ぎですね。これは構造上どうも出来ません。


IMG_0527

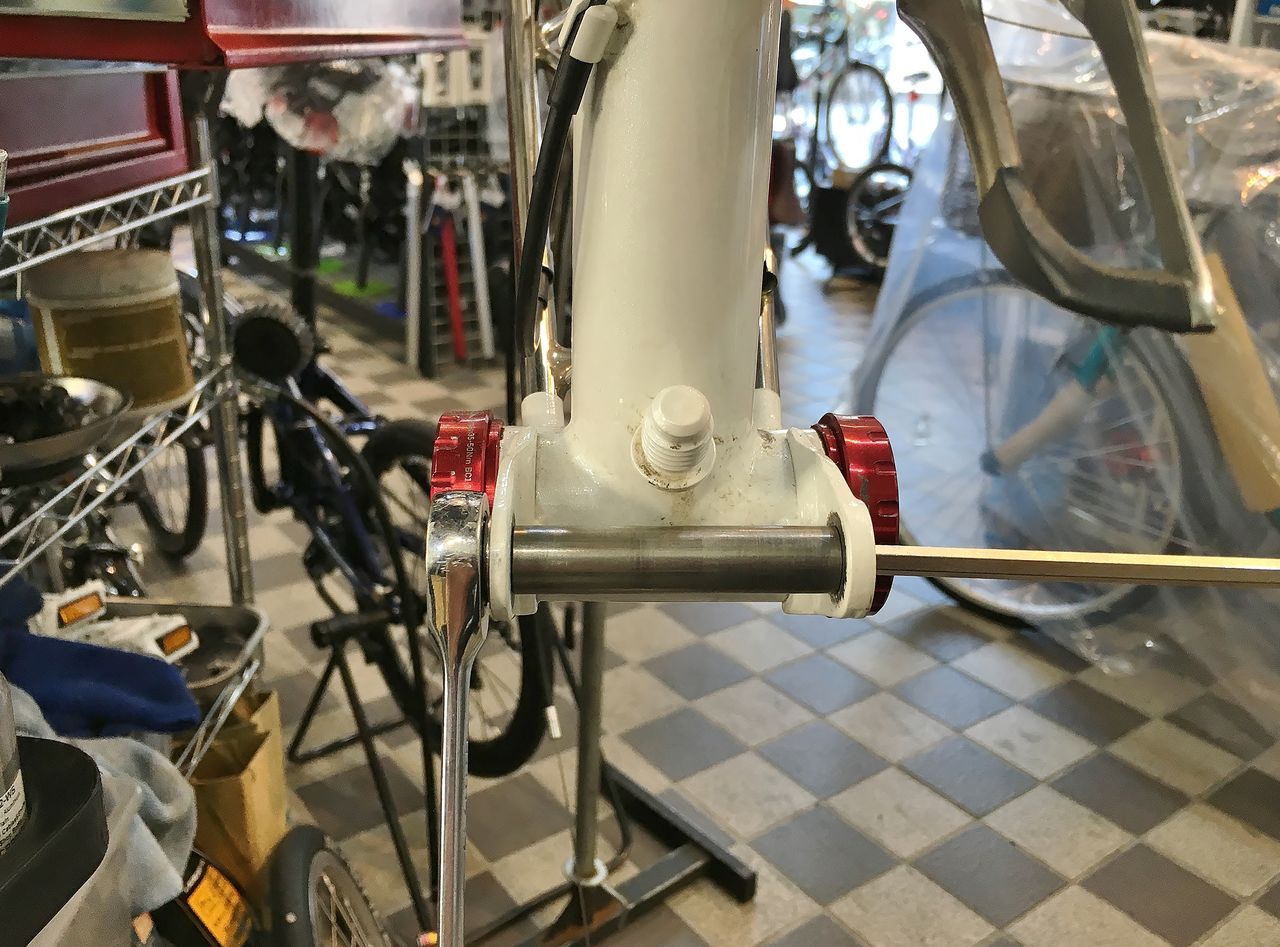

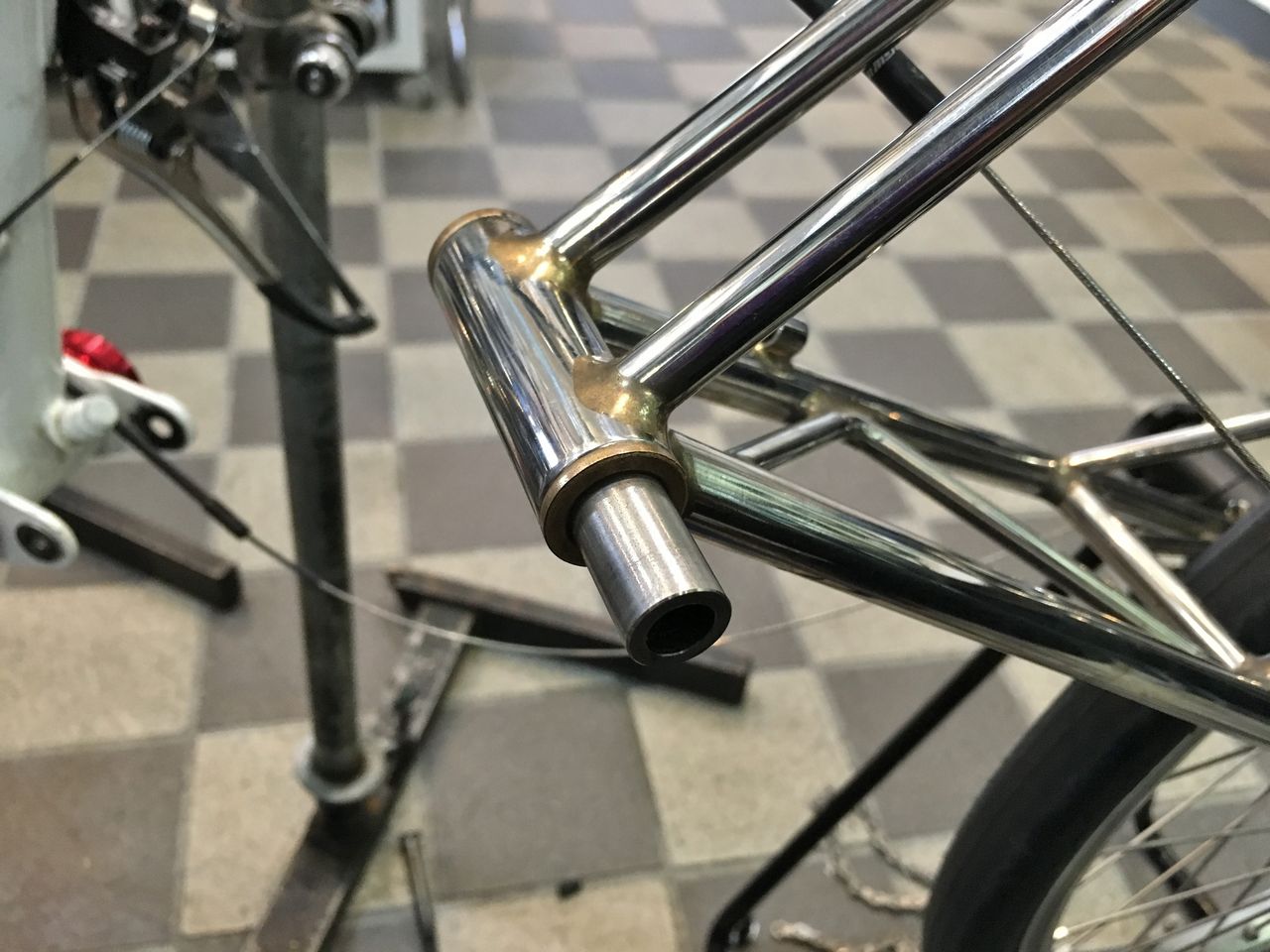

リヤアームなしでピンを取り付けてみます。



IMG_0528

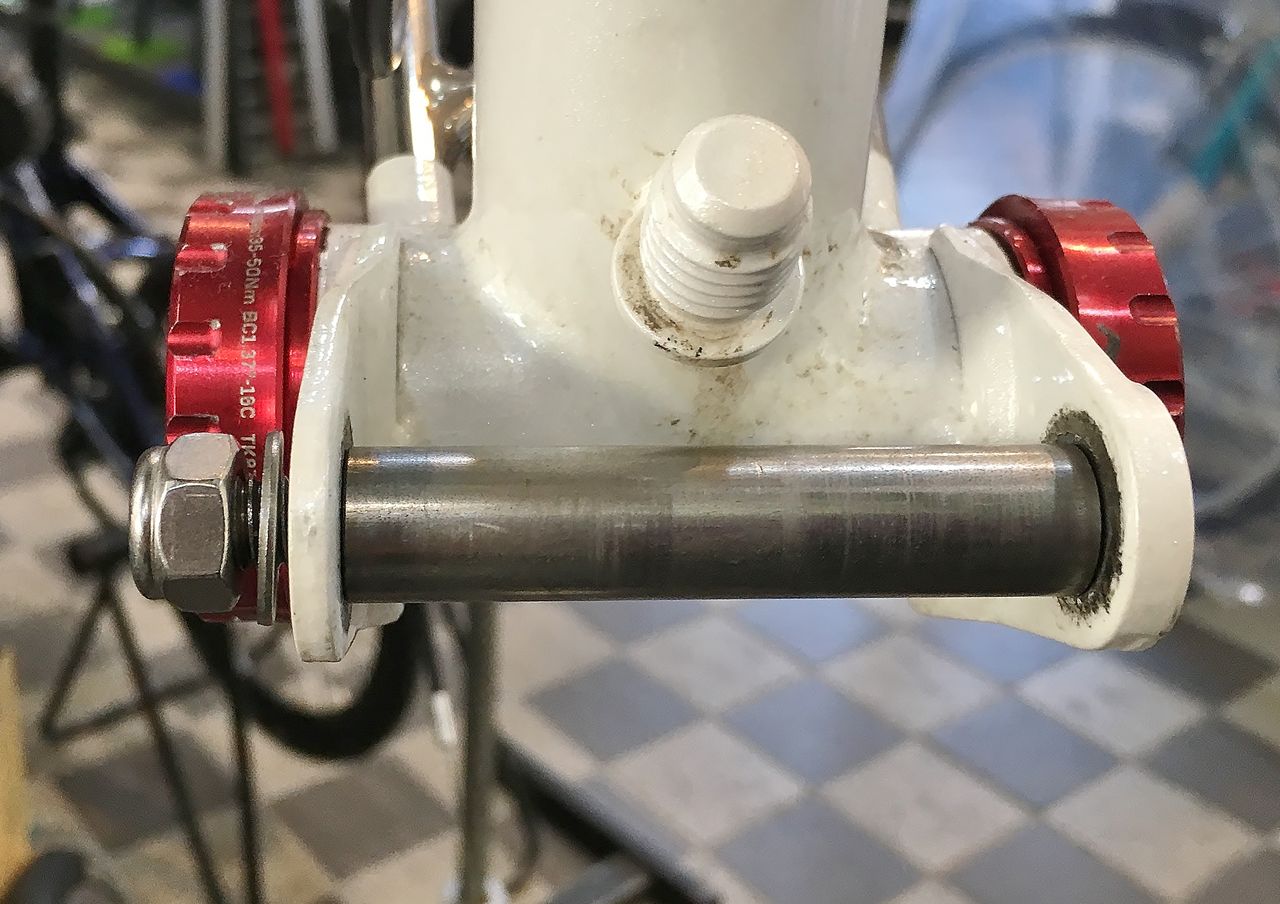

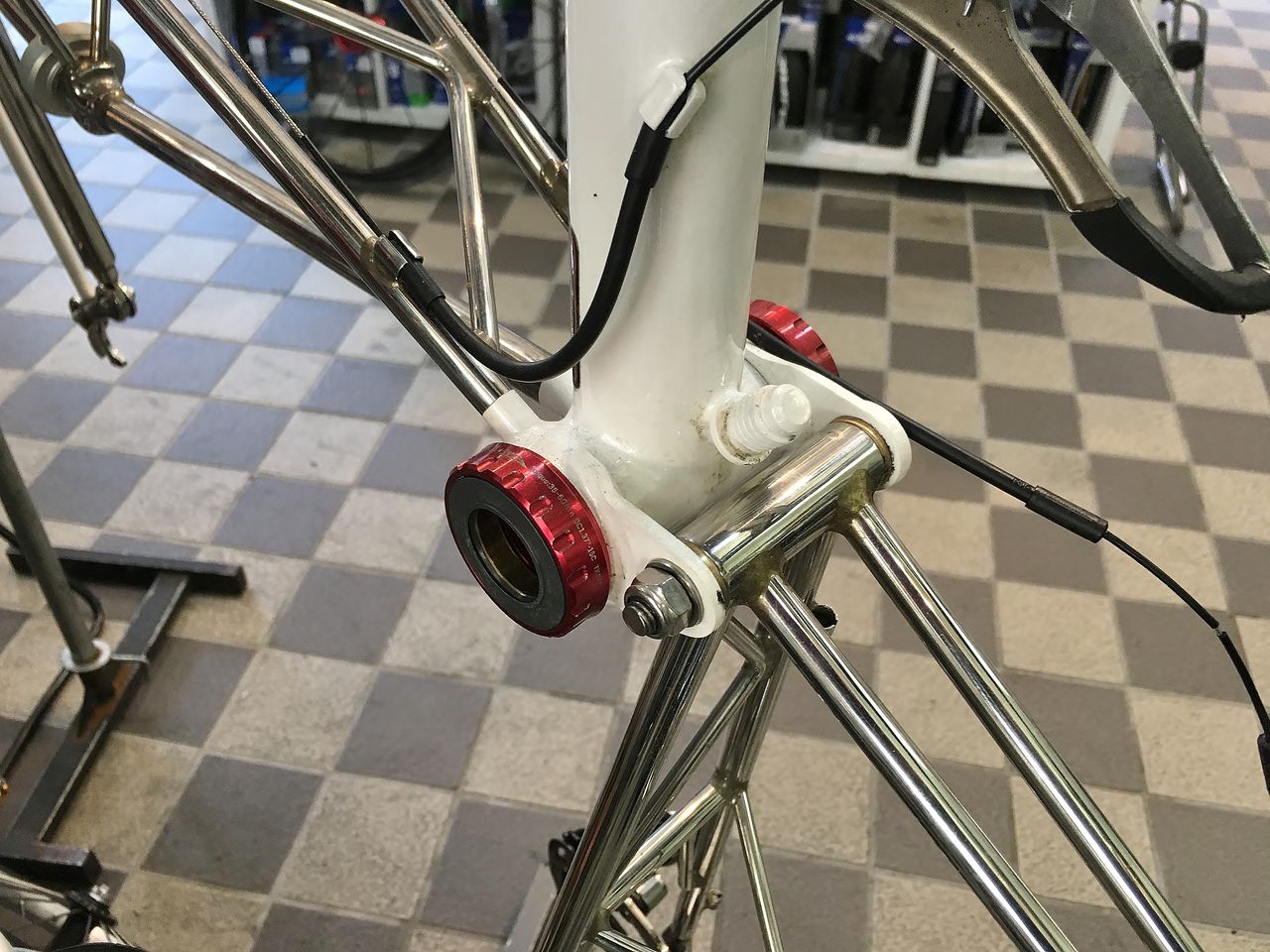

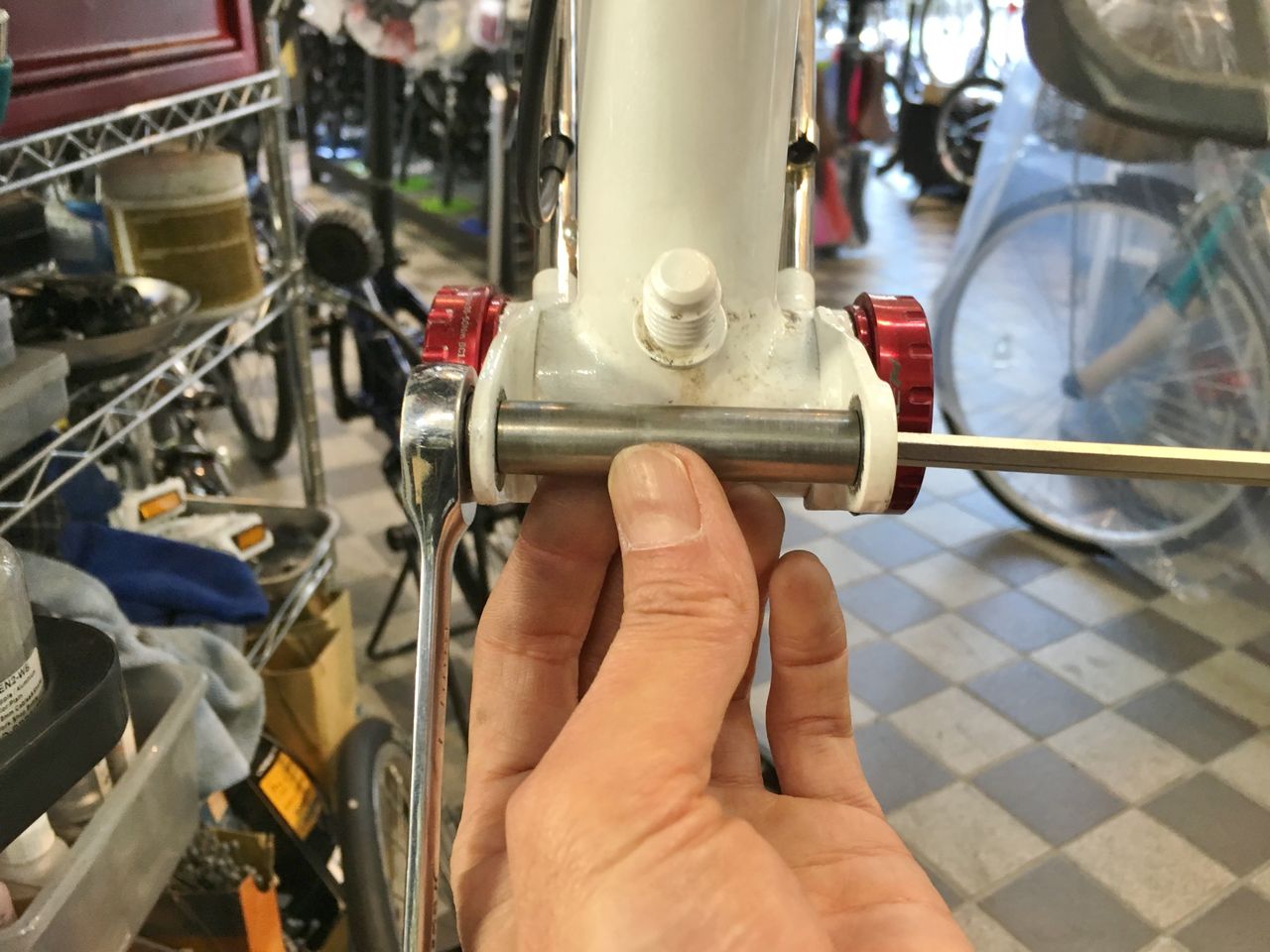

ここはガチで締め付けます。するとフランジ、ピポットボルト、ナット、ピンがフレームと一体になります。ブッシュはリヤアームと一体になりますのでピンの回りを滑ることになります。


IMG_0532
ピンの長さ摩耗には問題ありませんが、ピン内径のクリアランス分360°位置が変わってしまいます。(今は重力で下に下がった状態で締め付けられている)これって専用ボルト作ったら売れるかも?


DSC_7669

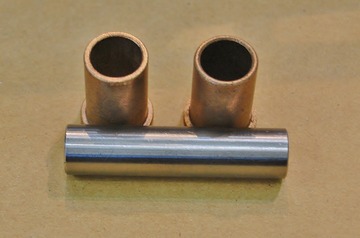

ピポットリペアーキット8.000円(税別)



IMG_0536
新品ブッシュのスラストベアリングとして働く部分の厚みを測ったら2.51mm ありました。やはり大分減っていたようです。


DSC_7670

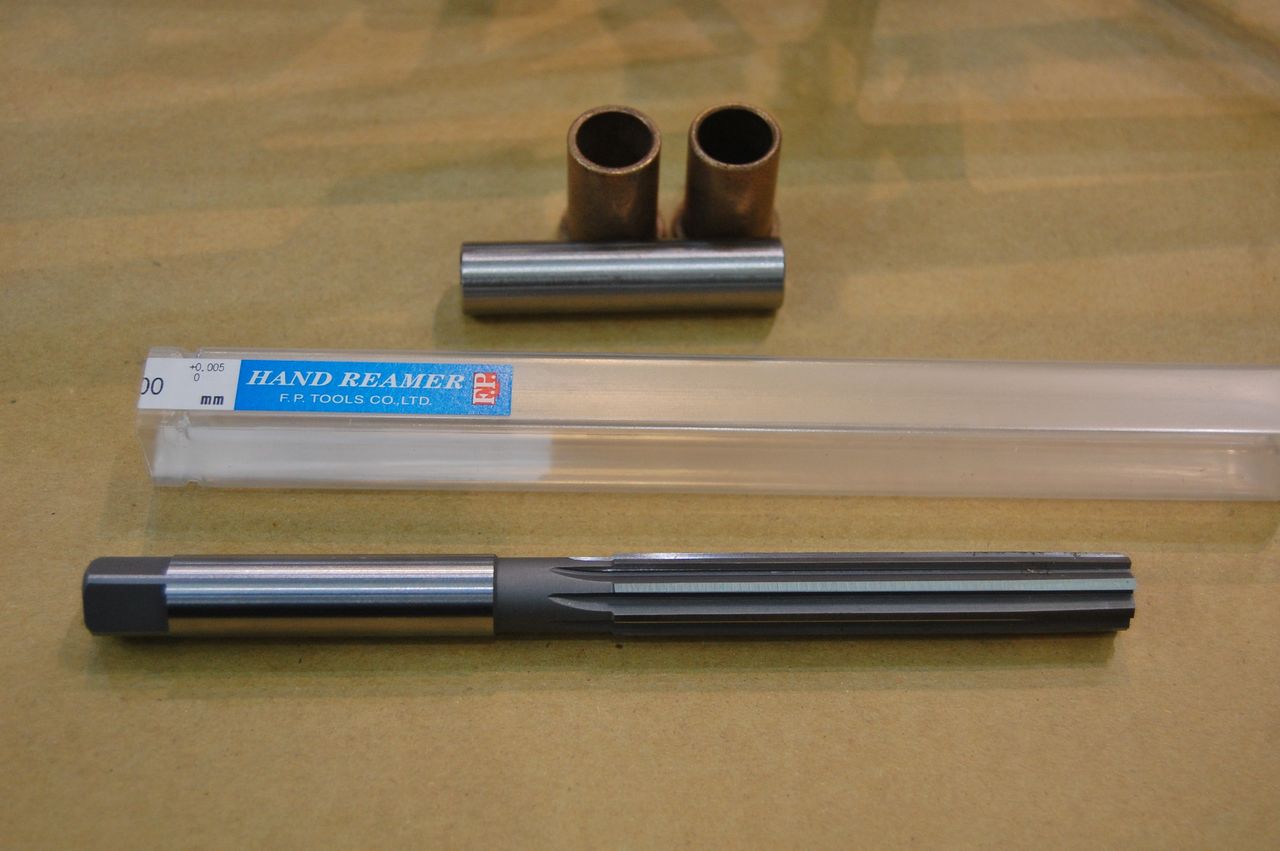

ピポットリペアーキットと共に調達したのがこのストレートリーマーでサイズ12.70mm。



DSC_7684

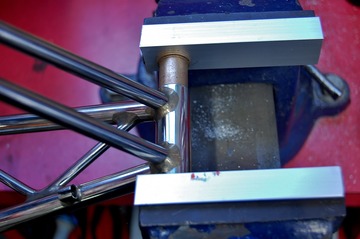

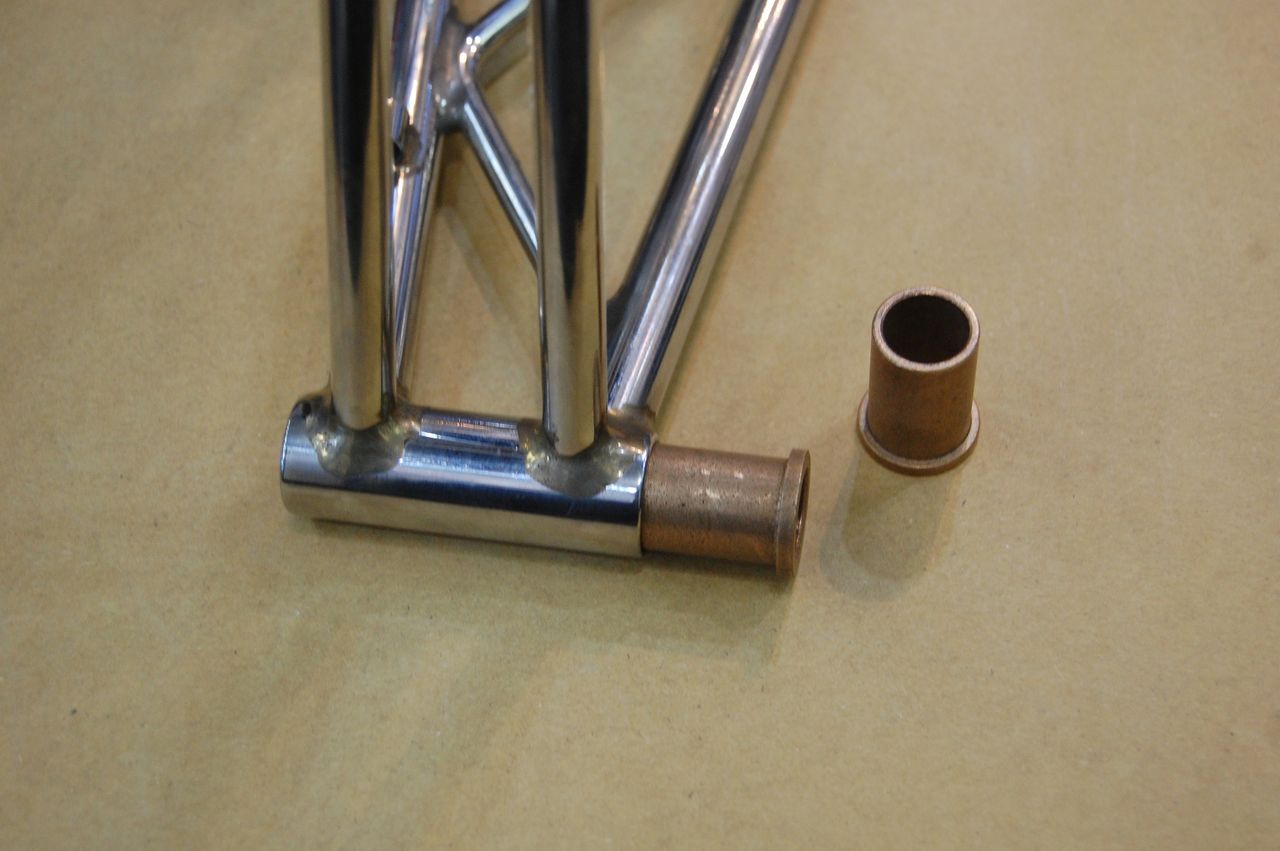

ブッシュを圧入すると内側に膨らみますので、12.00mm のピンが入るようにリーマーを通して整える必要があります。


DSC_7685
ブッシュの圧入にはプレス機械など必要ありません。万力で十分。



DSC_7688

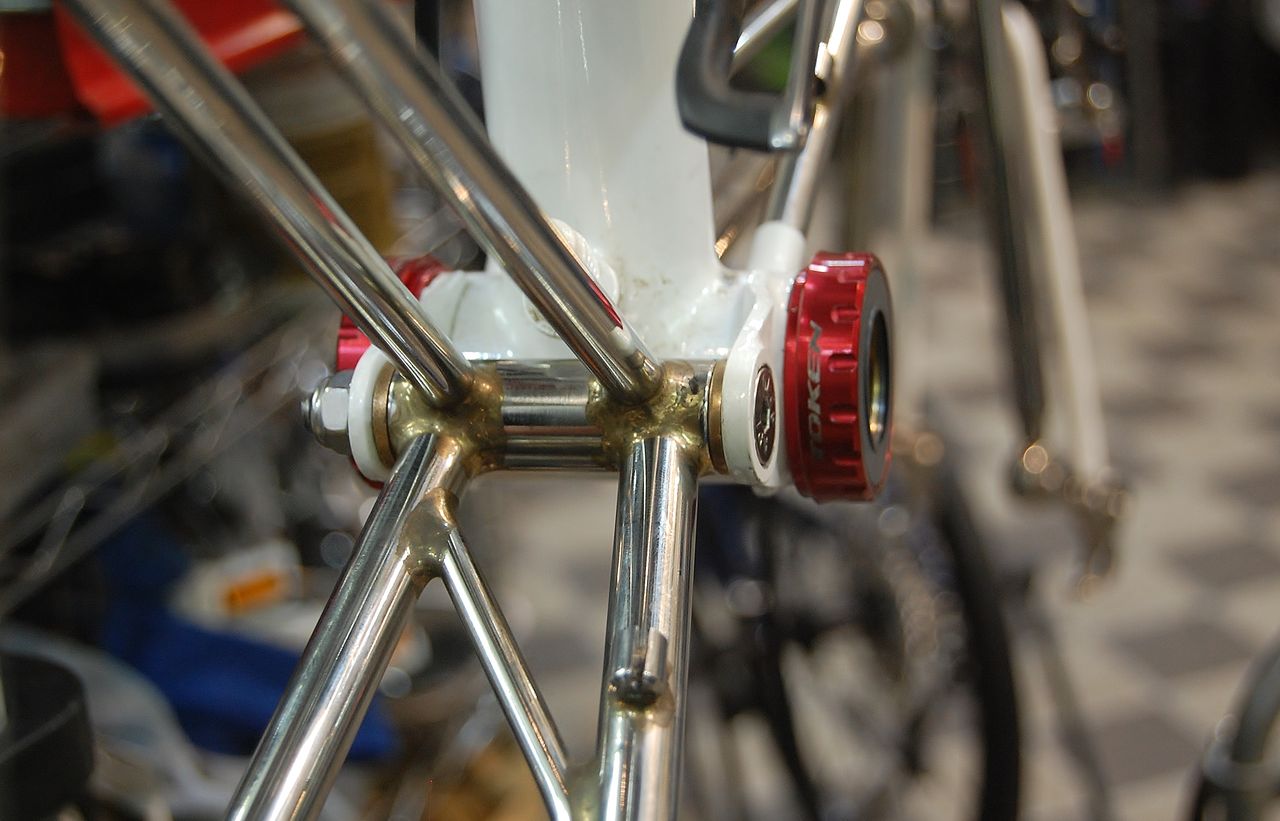

丁度良いクリアランスでアッセンブリー出来ました。



IMG_9610
しかしモールトンのこの方法もう少し何とかならぬ物か?



ここはKIMORI が勝る!

IMG_0980

マジ凄いよ!↴
ロンスイ取付編 その2 KIMORI プロジェクト 20 【橋輪Blog】

明日につづく、
