DAHON Presto HR をフルカスタム 8 【橋輪Blog】

暗黒の闇では、何か違うことが起きていた!

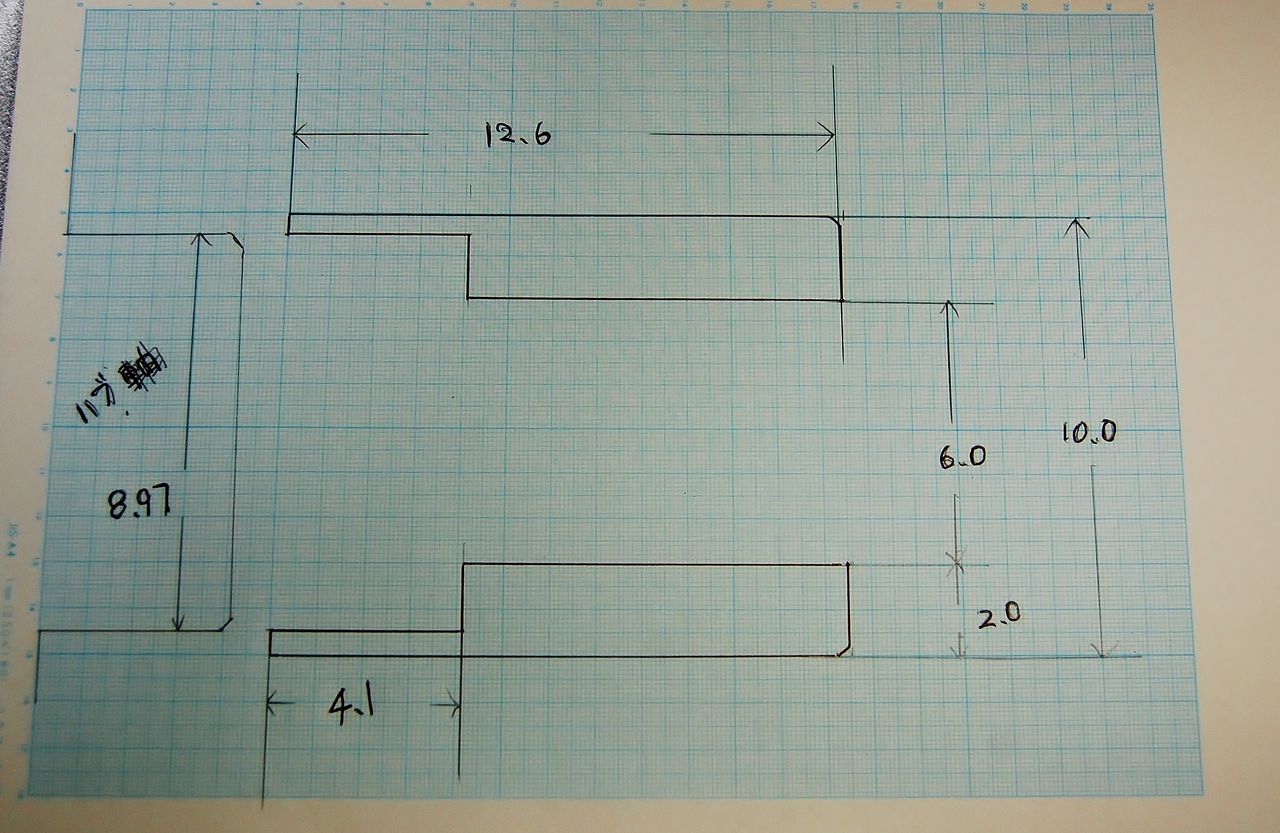

暗黒さん、汚い図面を書きました。左側に書いた8.97mmのハブ軸が入るカラーの内径は、”嵌め合いこうさ”が解りませんの未記入です。RIDEAリヤハブと付属するパーツを先に送っておきます。すると暗黒さん「下準備はしておきますので、最終仕上げは車体を持ち込まれた時に」との返事が。

DSC_2896
この図面にあるカラー2ヶを暗黒さんに製作依頼した。



DSC_3067

では、下準備が出来上がる前に組めるところを組んでおきましょう。


DSC_3068
RIDEA ヘッドパーツ。



DSC_3070

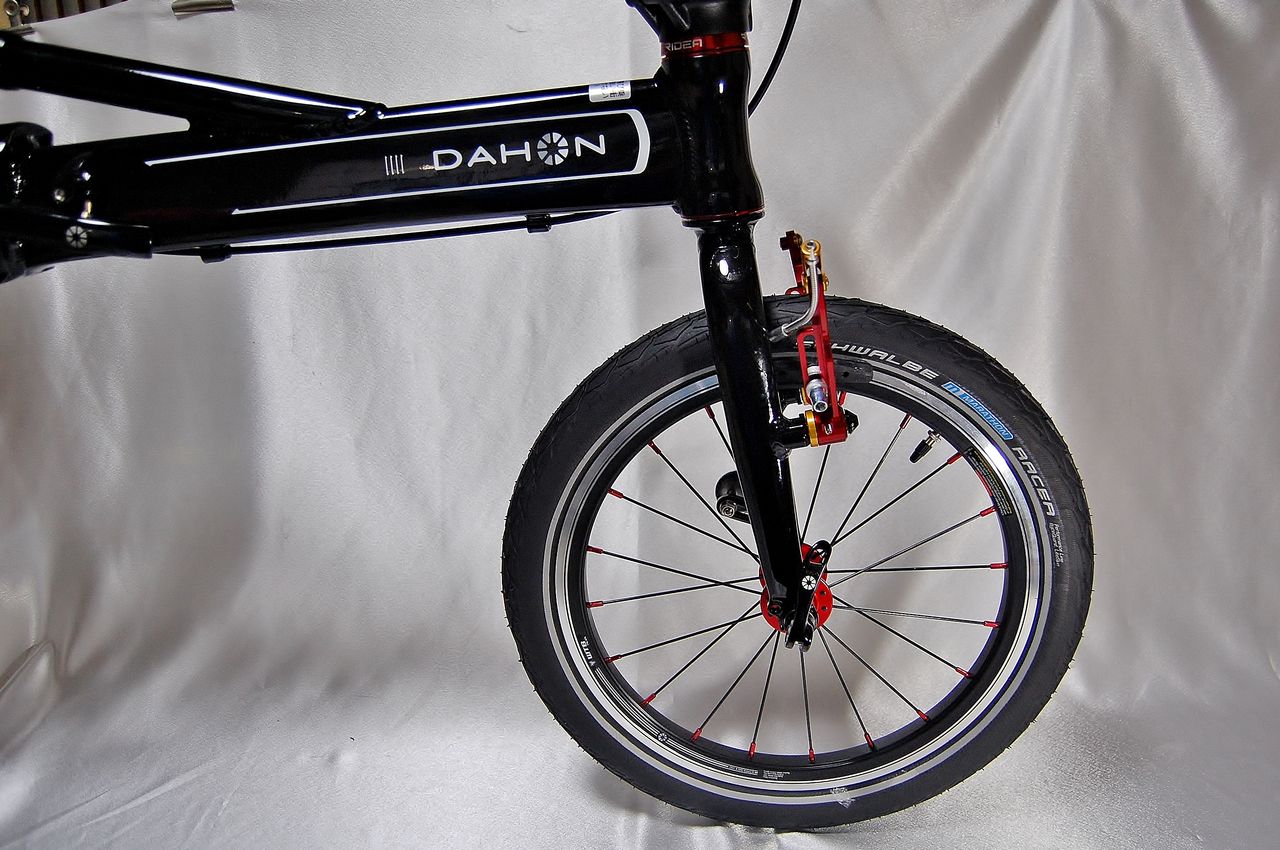

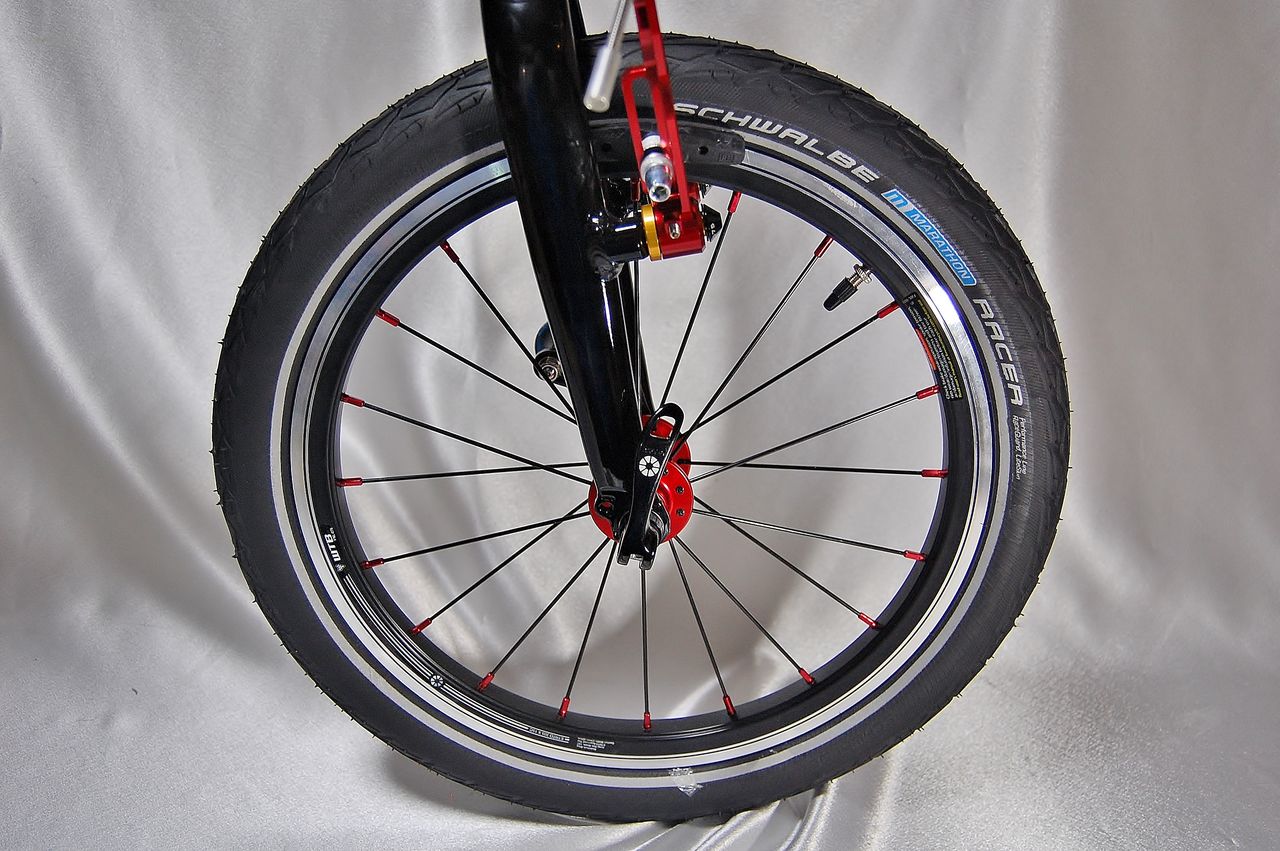

フロントホイールを組みました。



DSC_3072

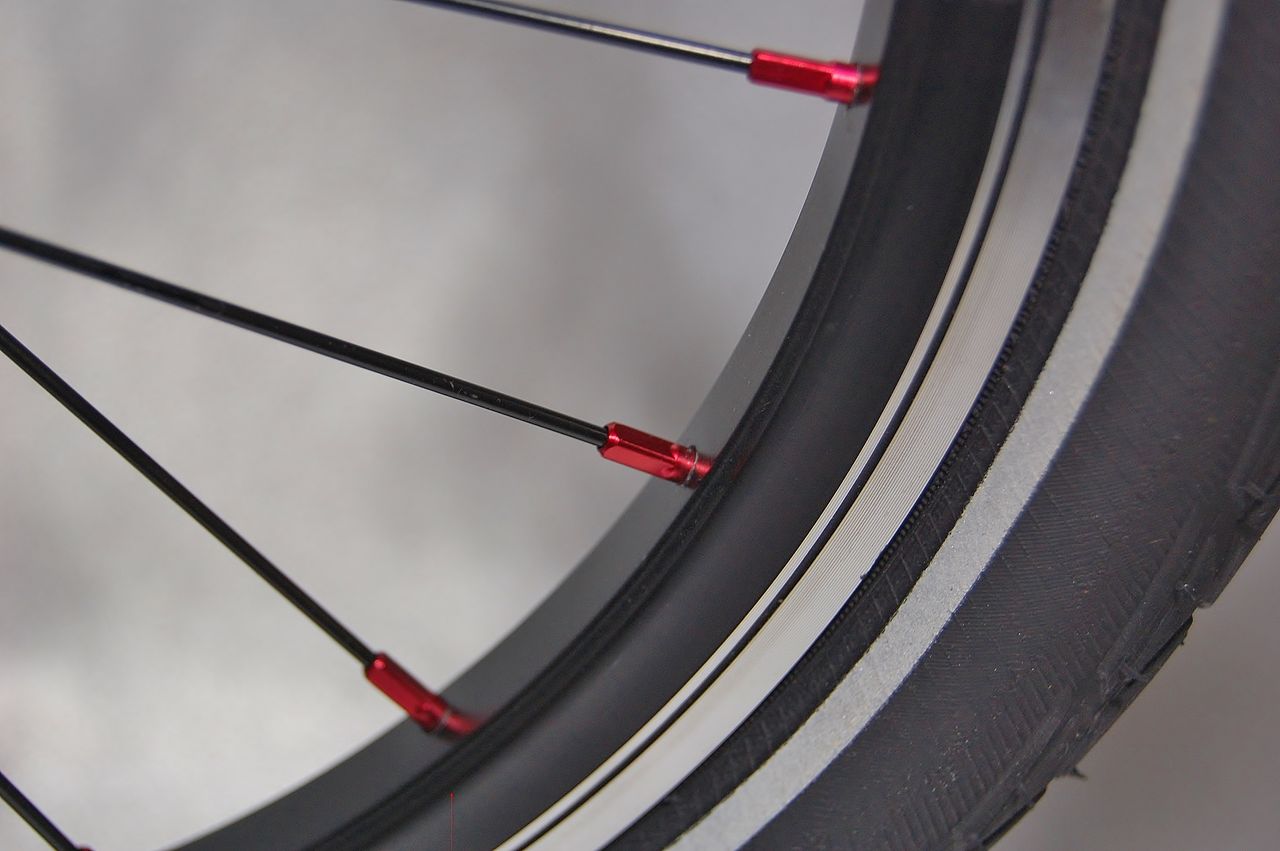

スポークニップルは、レッドで。



DSC_3071
タイヤは、SCHWALBE MARASON RACER



DSC_3074
サイズ、40-305(16 × 1.50)



DSC_3077

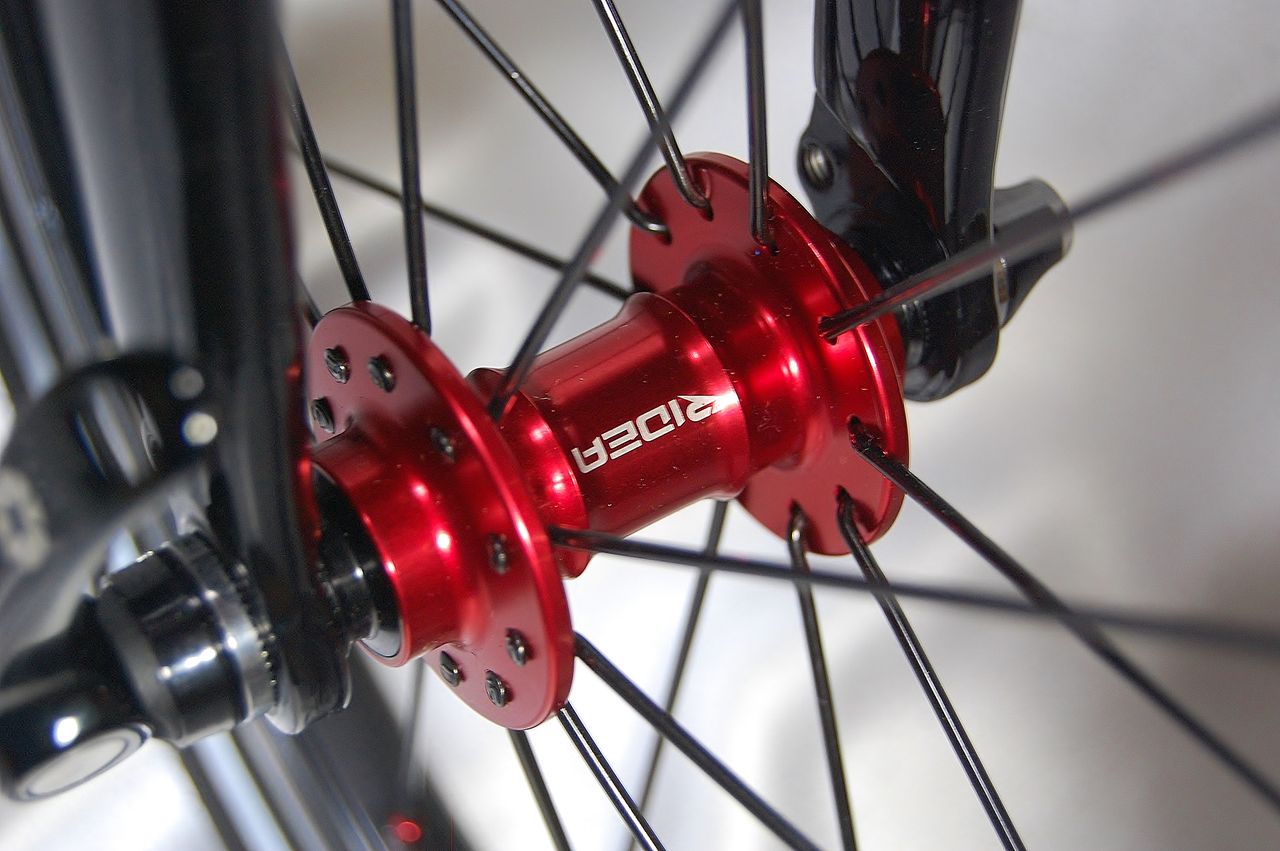

RIDEA のフロントハブと、



DSC_3080

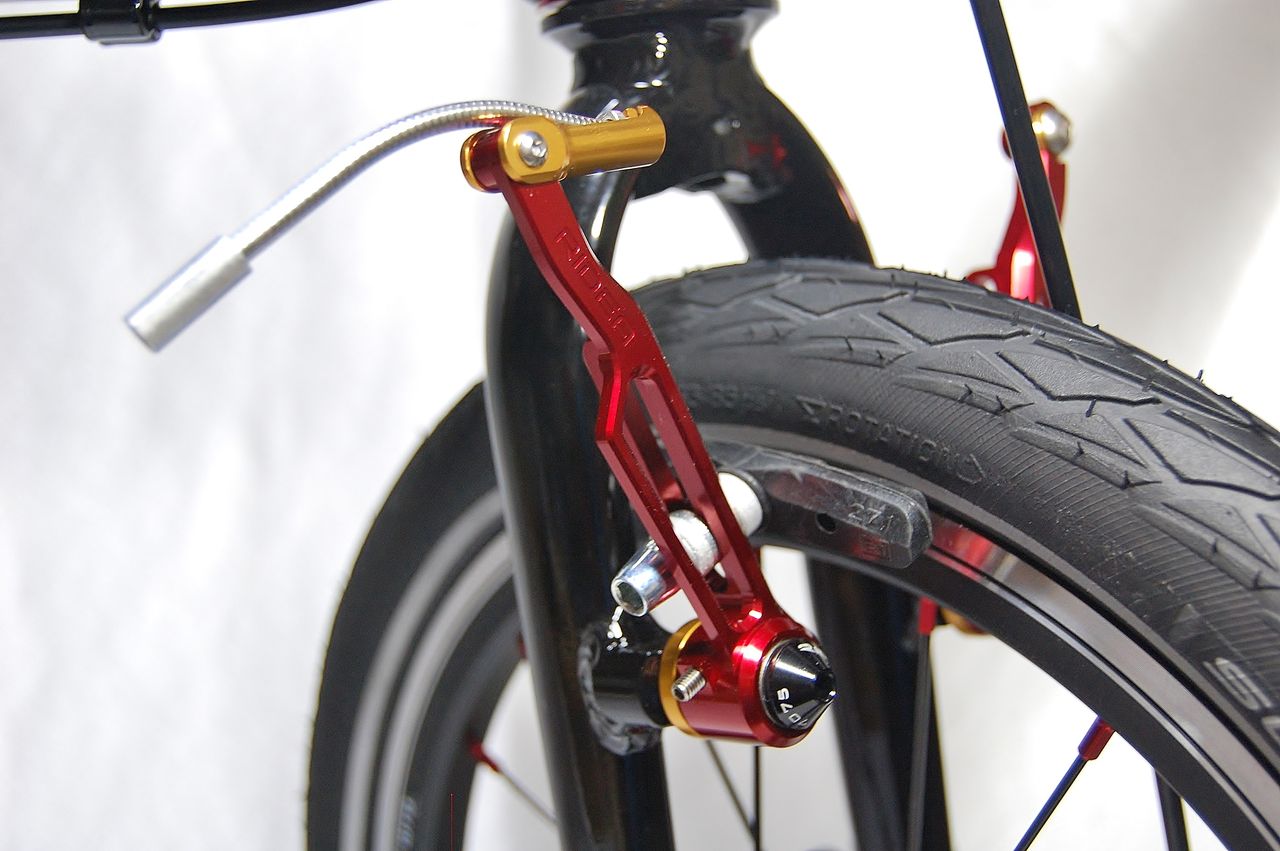

Vブレーキアームは、CLV。


今のところ先に出来ることはこの位かな。どろどれ、進行状況はどうかな? 暗黒さんのFB ページを覗いてみよう。

11215884_990626297680754_2581645510760392987_n[1]

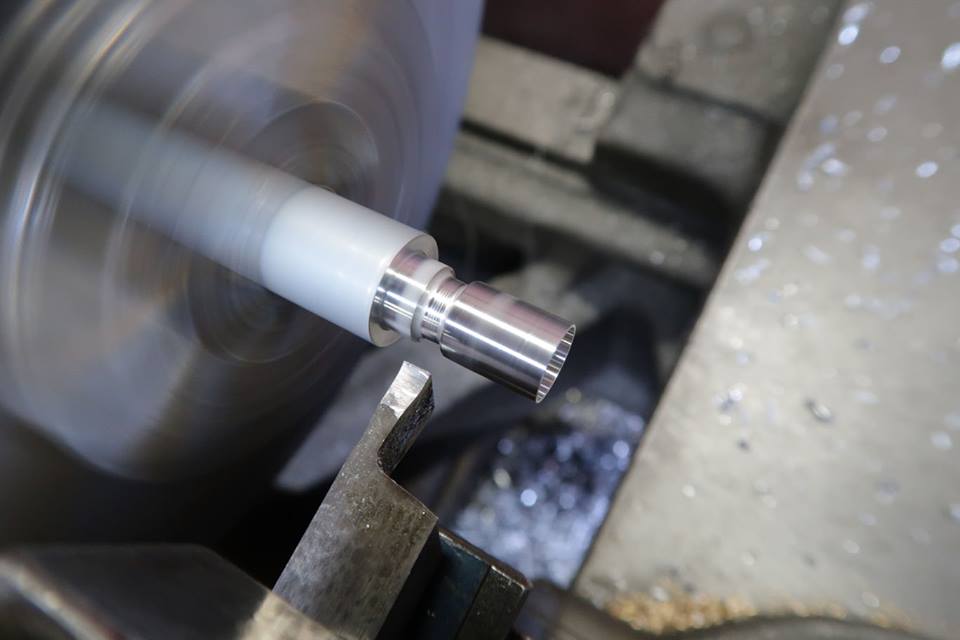

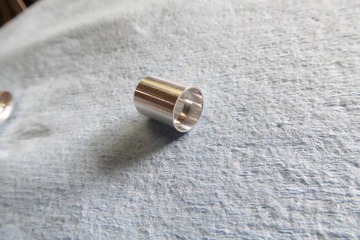

お〜、やってるやってる。



13083213_990508634359187_1245736268685508766_n[1]

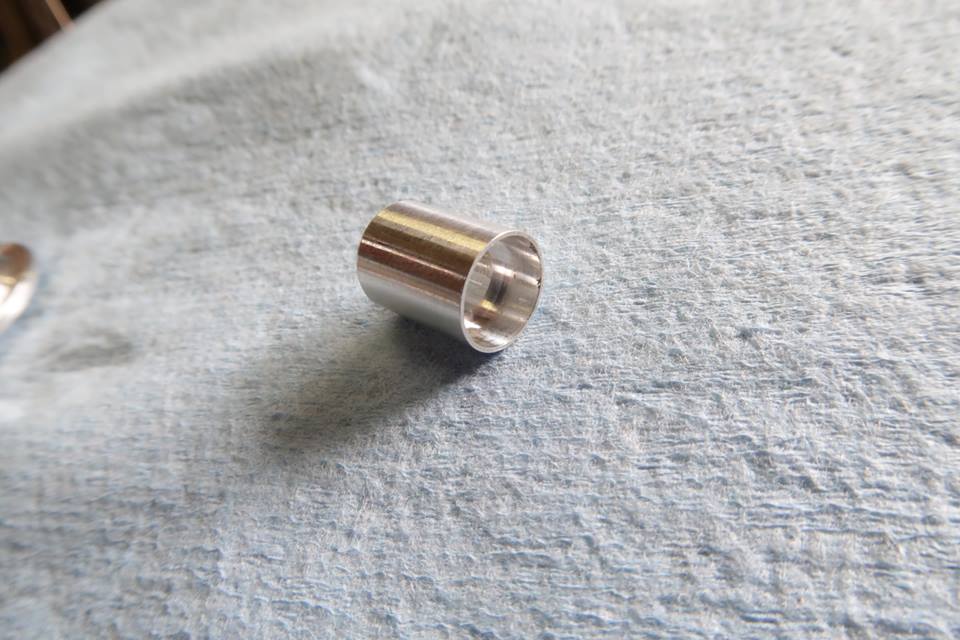

あら!もう出来ちゃってるみたい?



13012700_990509201025797_7684712032321714784_n[1]

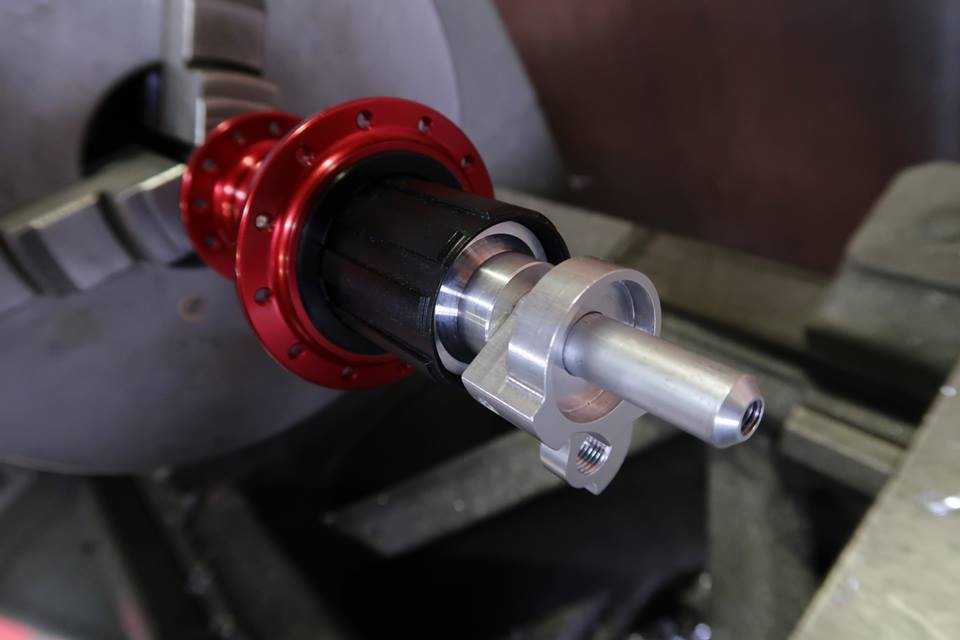

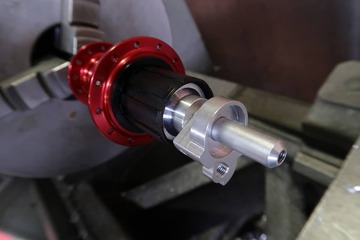

エっ! これ何やってるの?



13012753_990509267692457_7819365602964301570_n[1]

まさかの? 10mm スルーアクスル?

明日につづく、

SLX ビックシングル更なるアップグレード追加編【橋輪Blog】

Mu SLX ビックシングル更なるアップグレード 追加編

DSC_0703

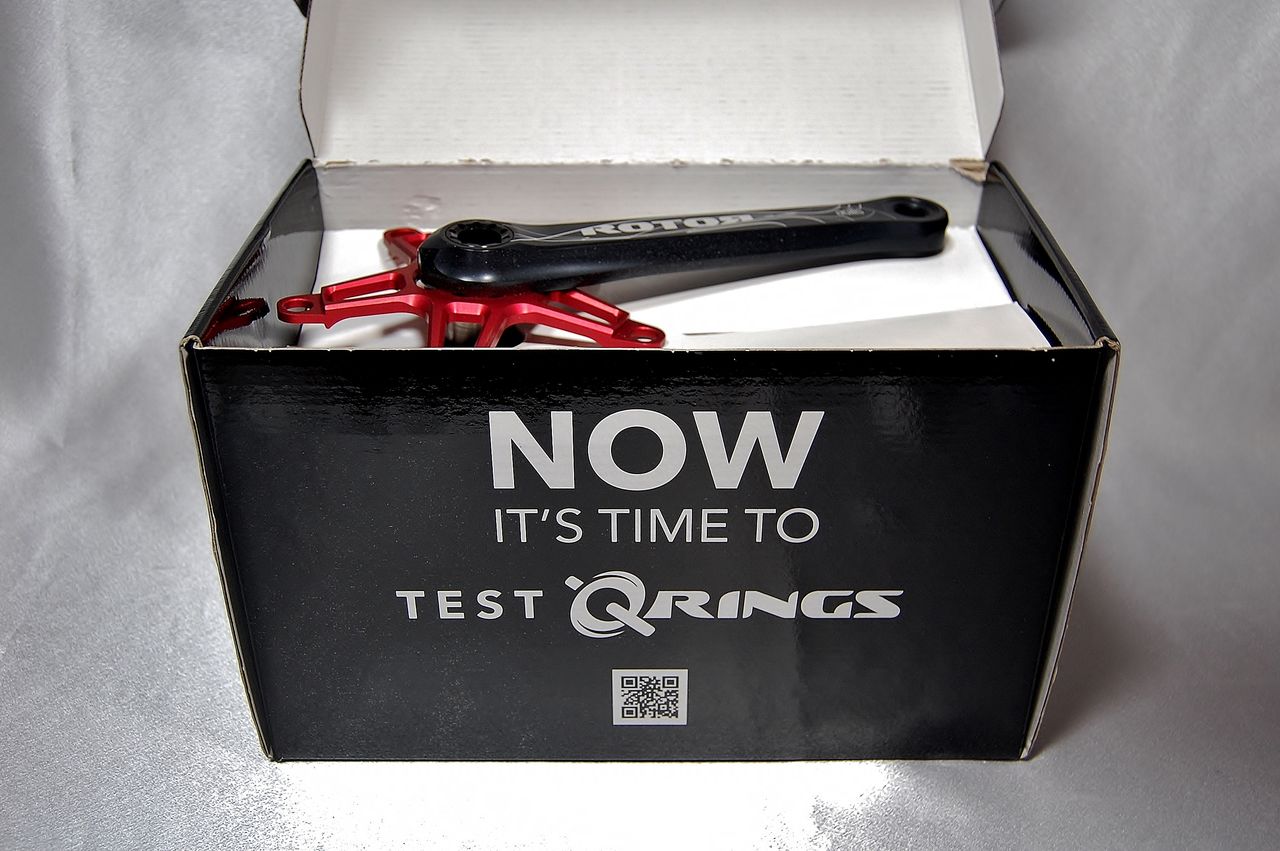

船長から荷物が届いた。カタログに載る前に完売となった ROTOR の新型限定クランクAGILIS(アギリス)だ。よほど気に入ったのか猛烈に探して手に入れたようだ。それでも入手には色々と大変だったようだが。

DSC_0704
おお、これか、



DSC_0705

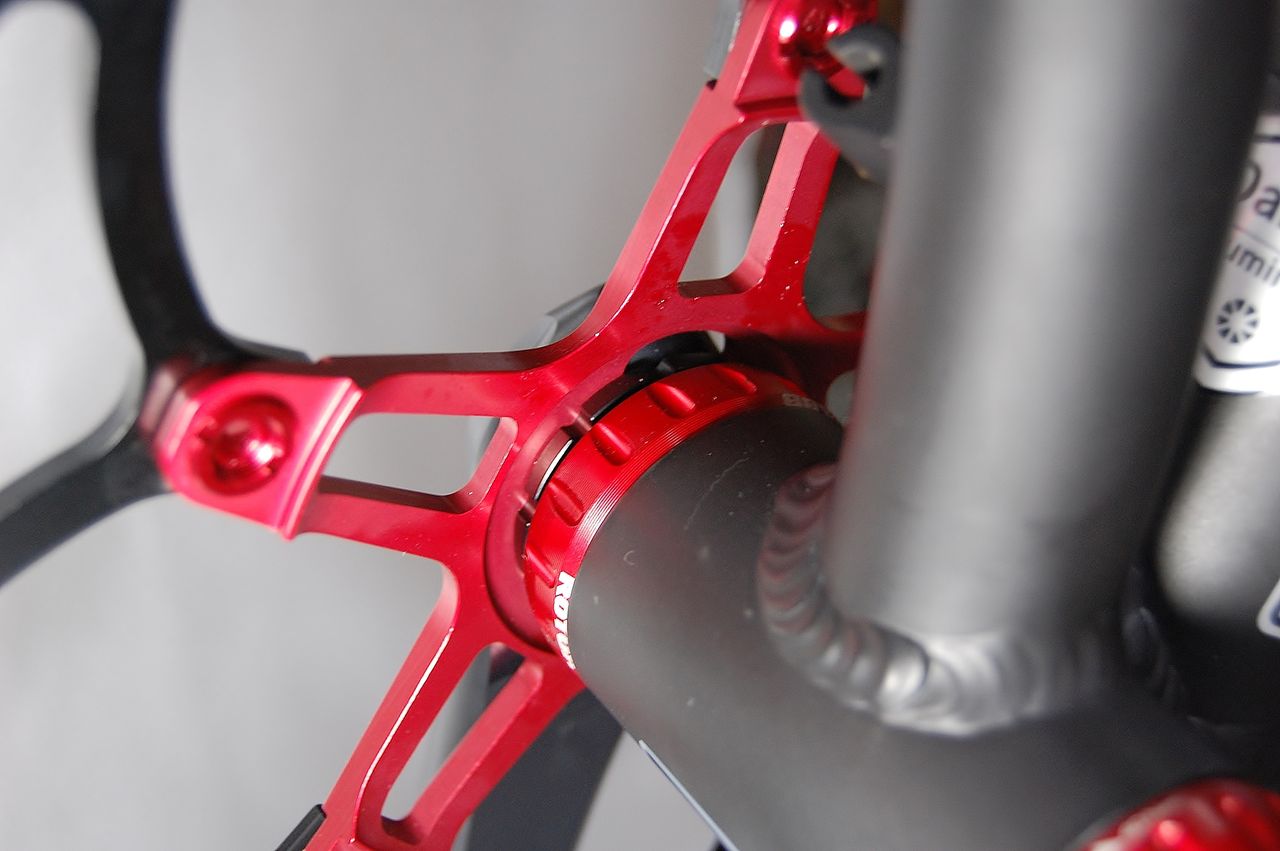

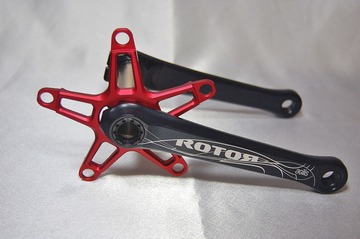

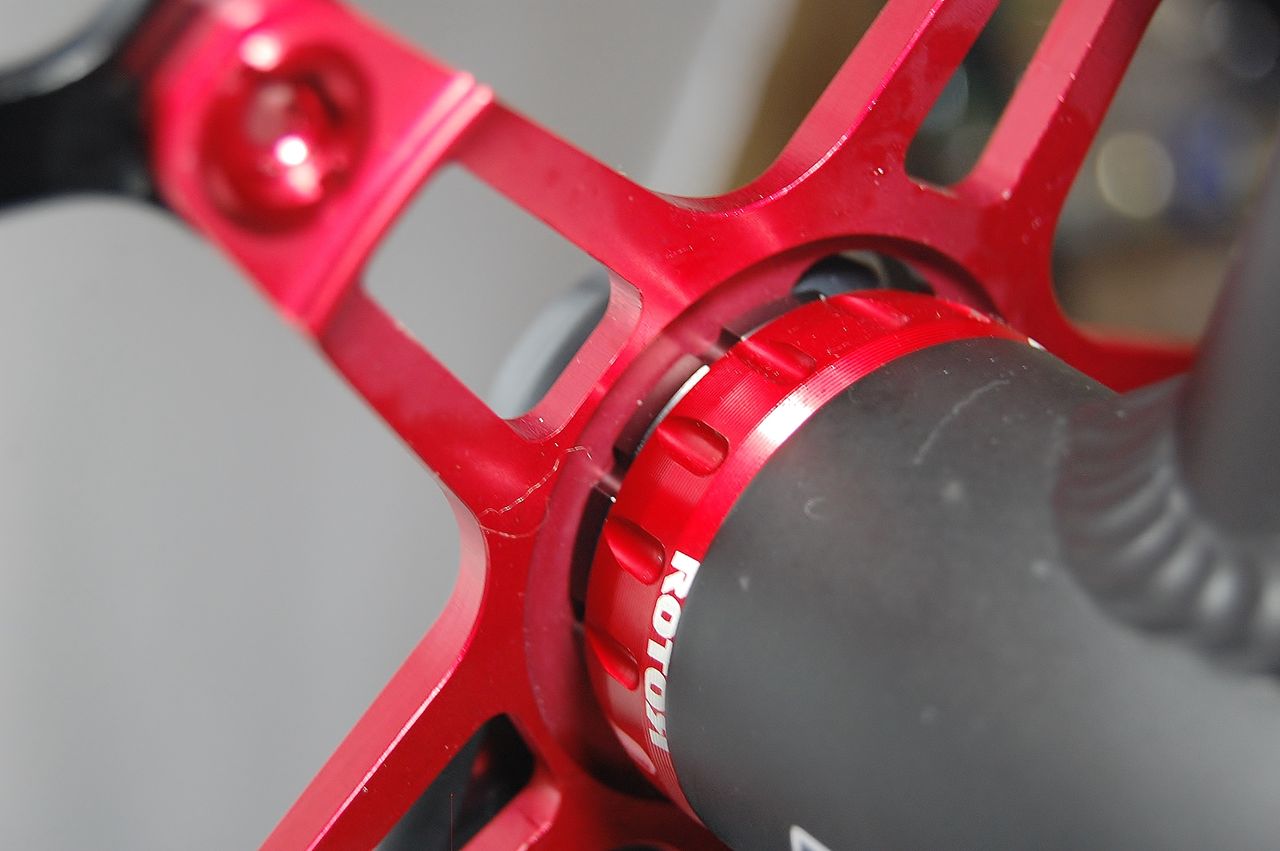

肉抜きされたスパイダーが何ともいい。



DSC_0707
これも追加しておきましょう。

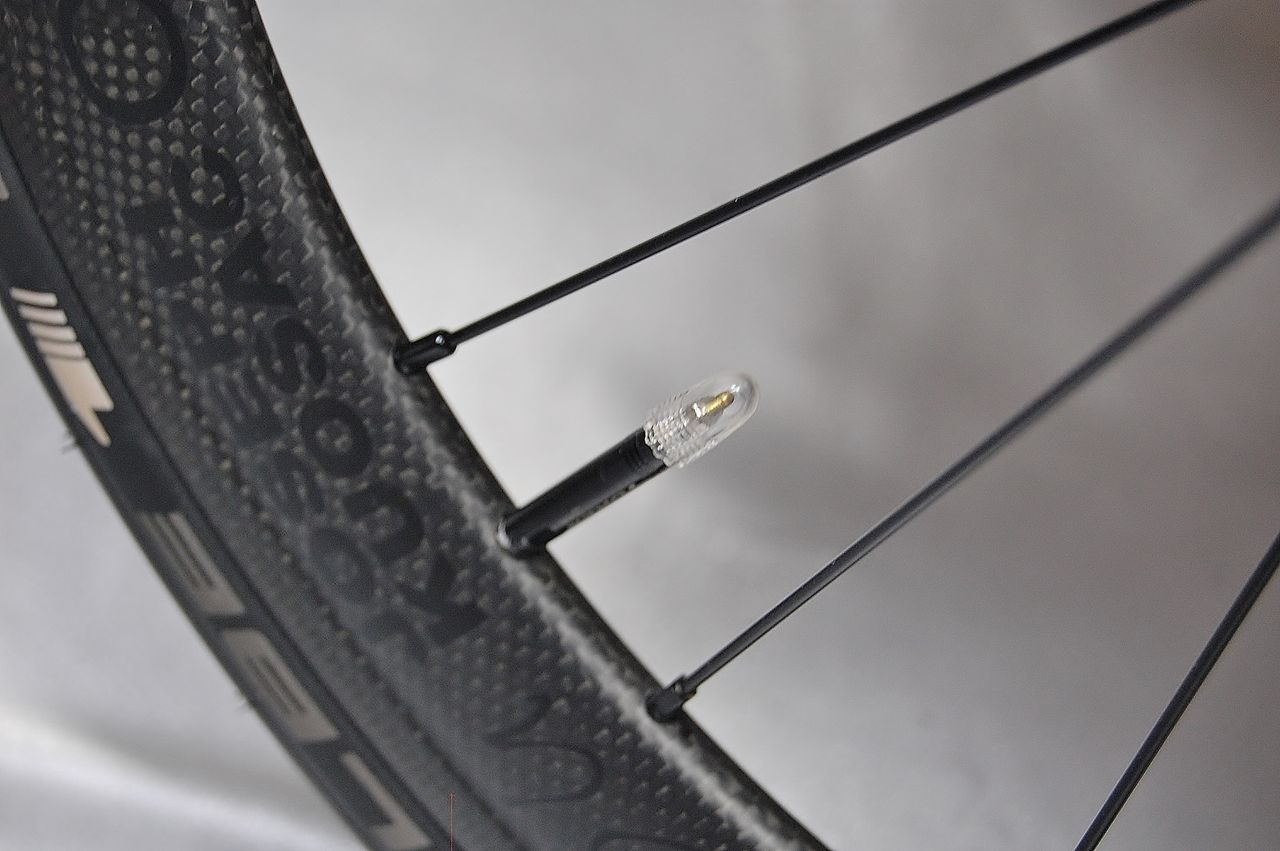

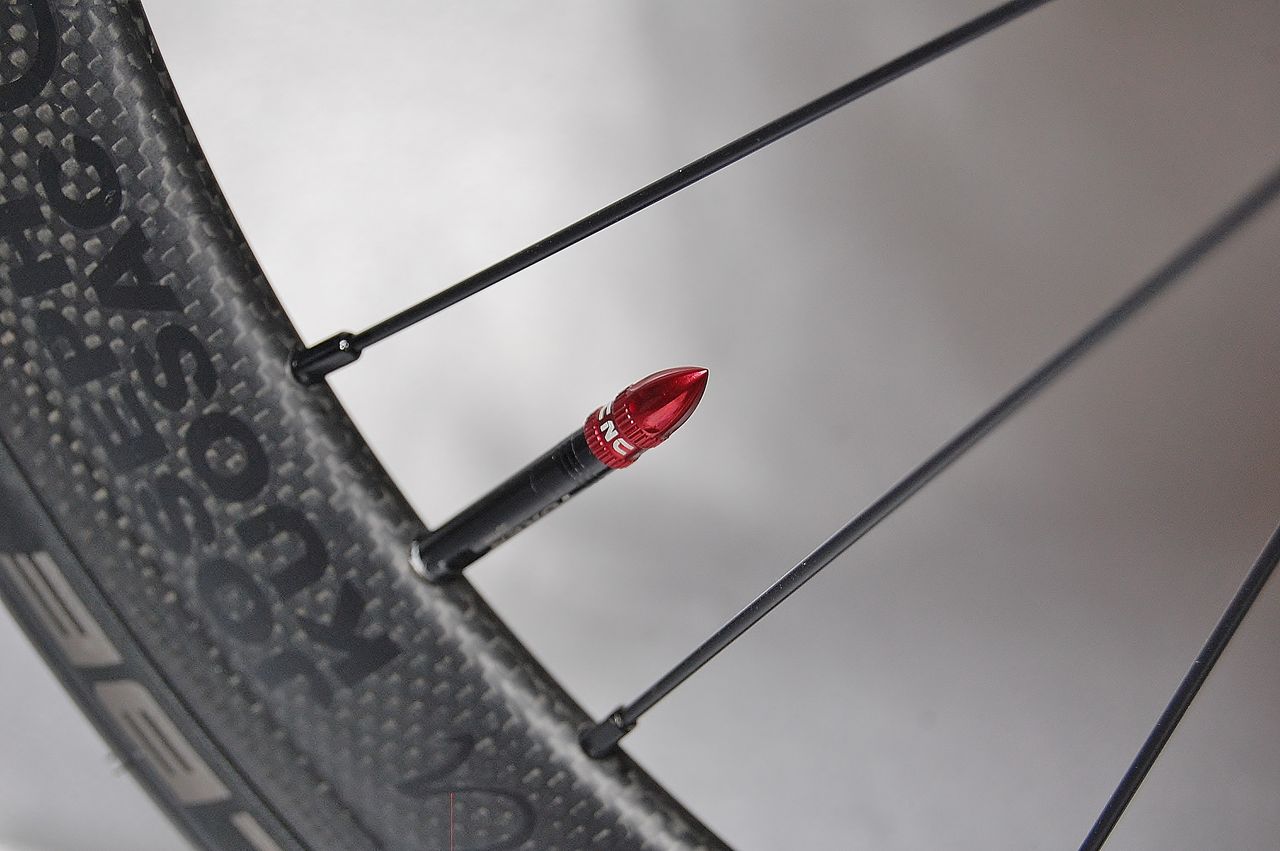

KCNC バルブキャップフレンチ 1.000円(税別)



DSC_0711

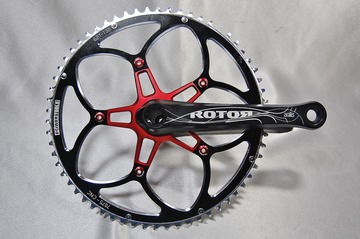

ああ、やっぱこっちの方が断然いいわ!



DSC_2243
一度も漕いでない 3D 24 クランクは、残念な結果に。



DSC_0712
早速取り付けてみよう。



DSC_0718

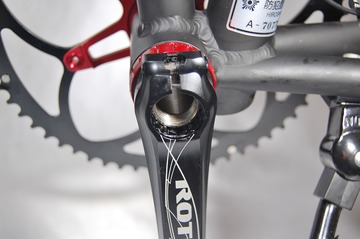

あれ、左クランクの入りが浅いような?



DSC_0719

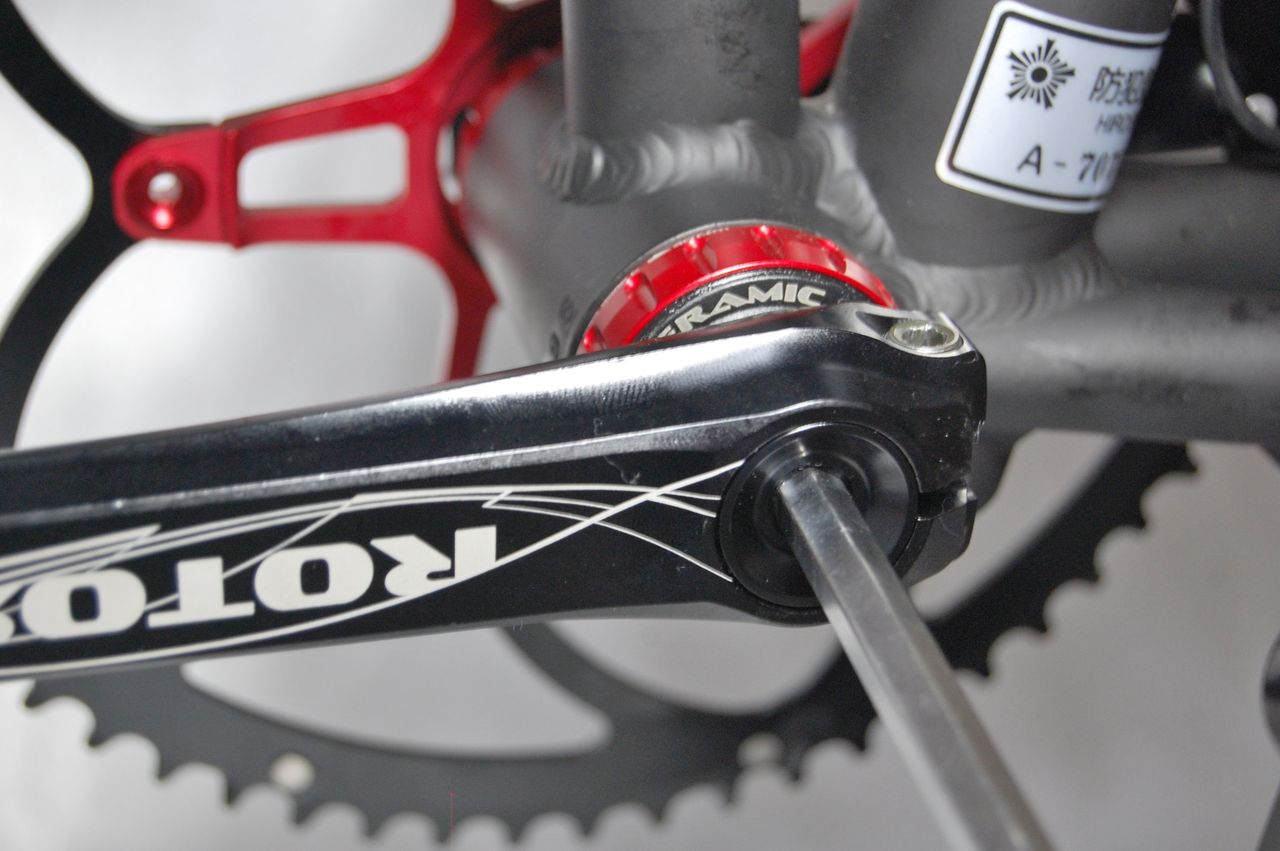

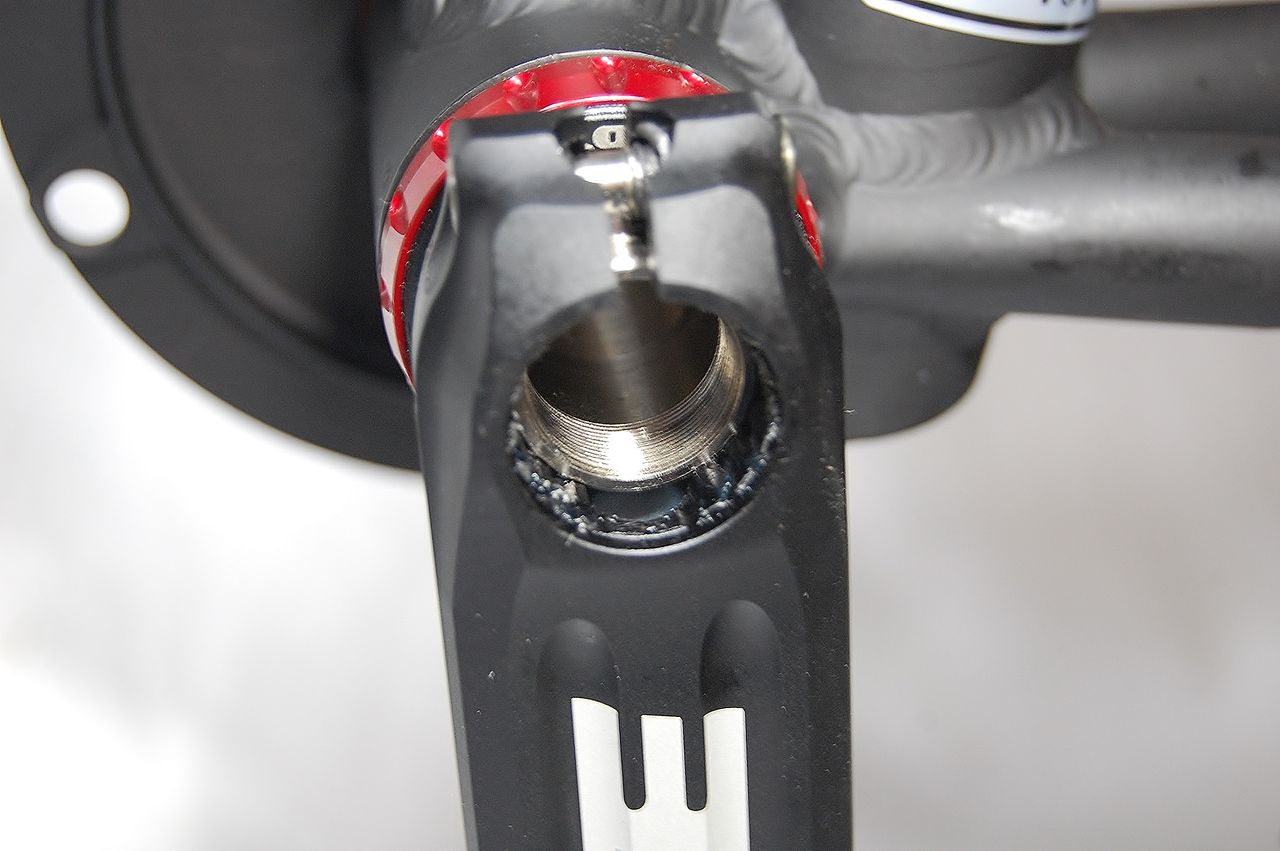

ゲゲゲゲー! フィキシングボルトが全然とどきませんが?



DSC_0713
何があったんだろう?ドライブサイドが奥まで入ってないのかな?プラハンでこずいてもこれ以上入る様子はない。



DSC_0716

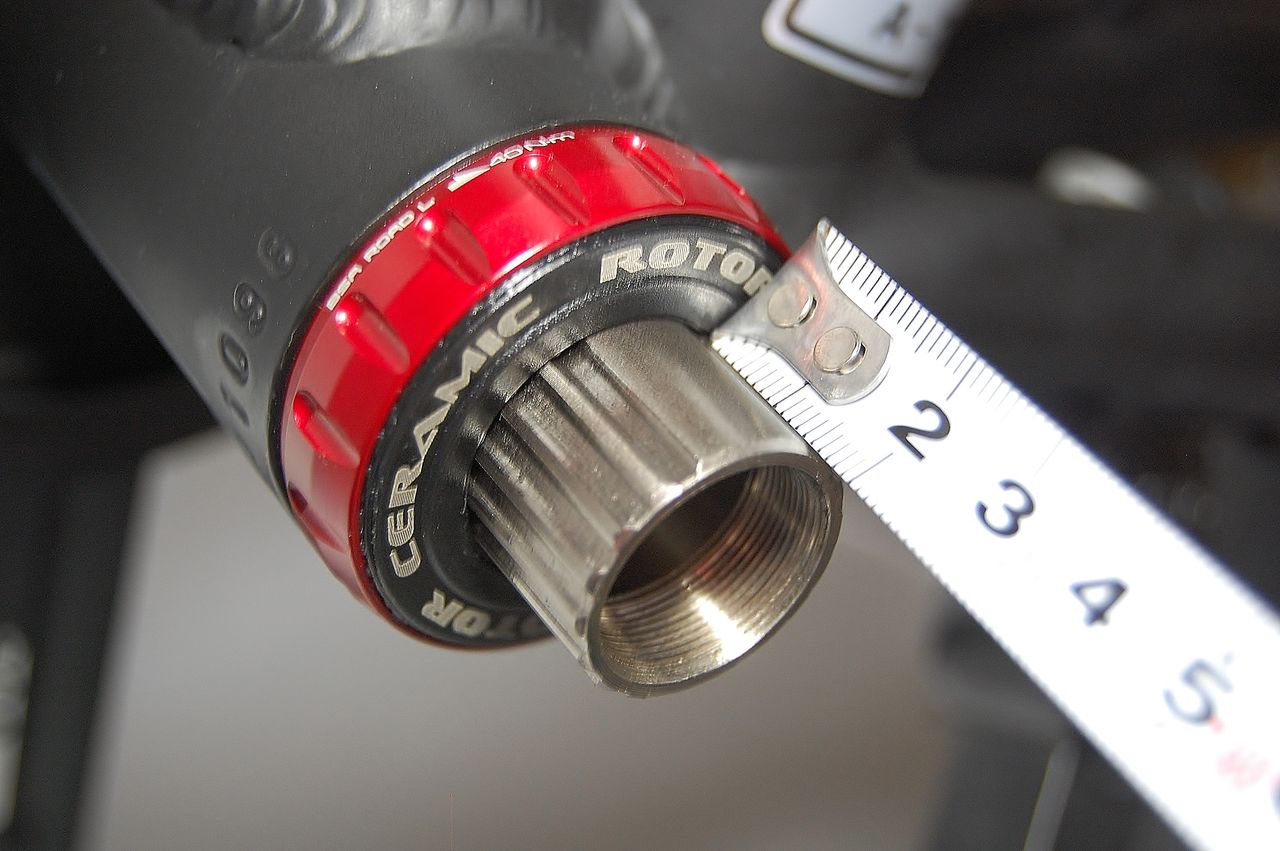

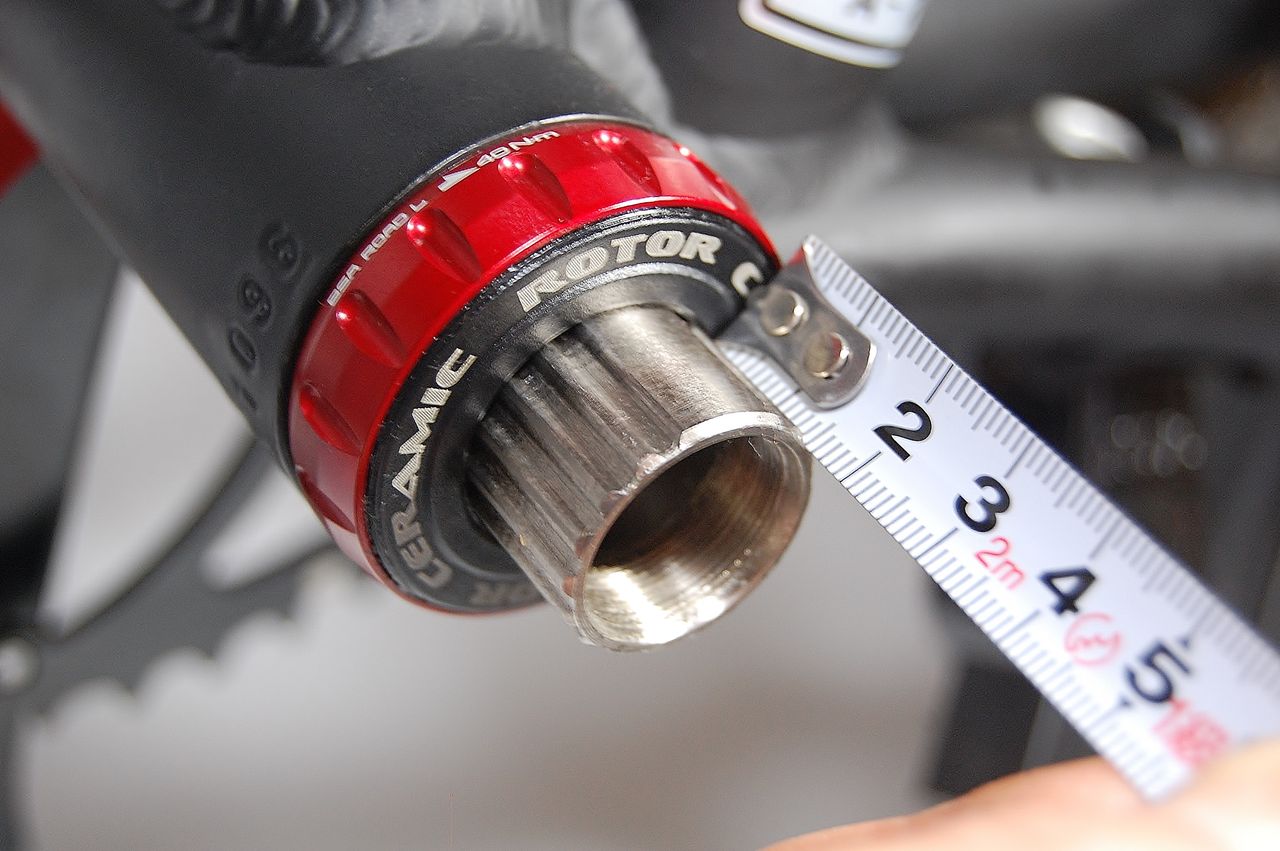

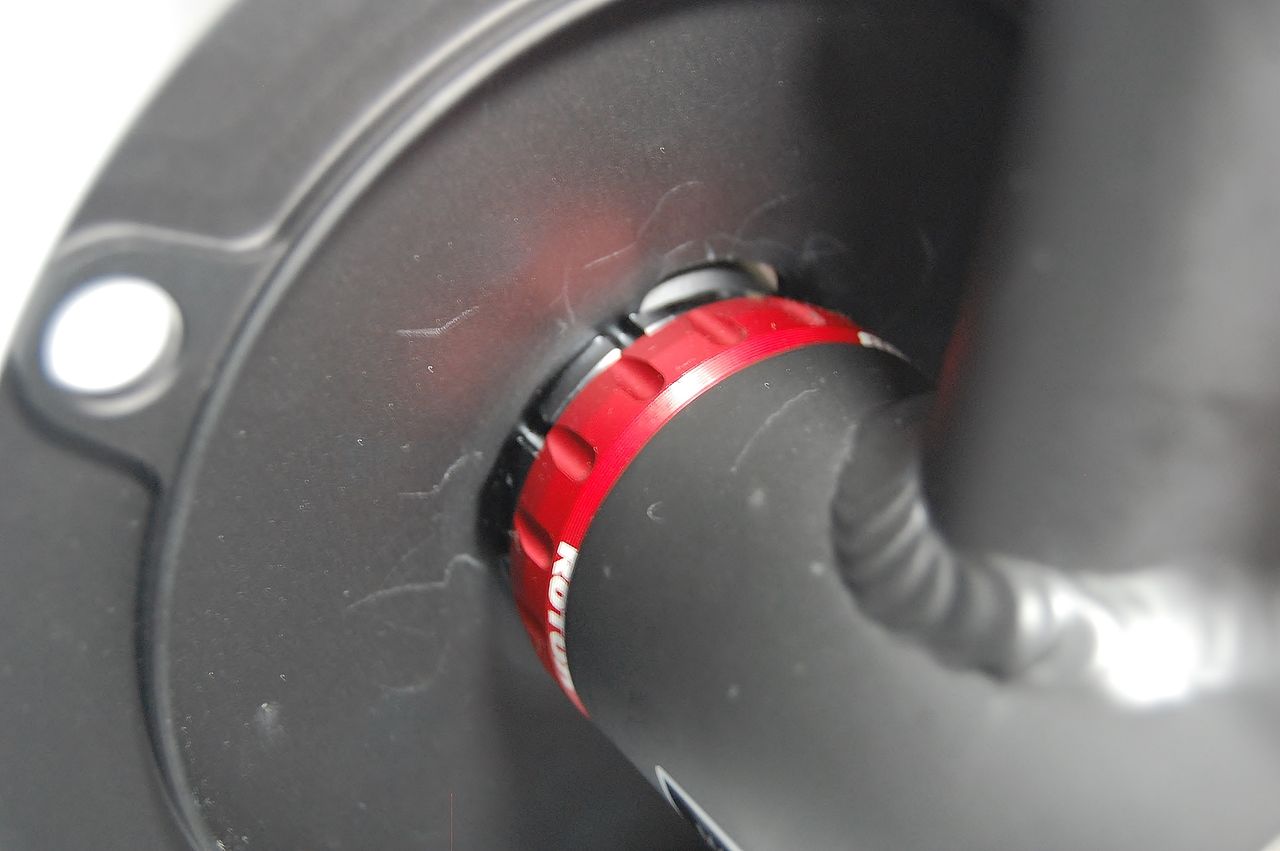

アクスルの飛び出しは15mm 弱。



DSC_0721
もう一度 3D 24 に戻してみる。



DSC_0722
今度は16mm 位あるかな。



DSC_0723
何が違うんだろう?



DSC_0724

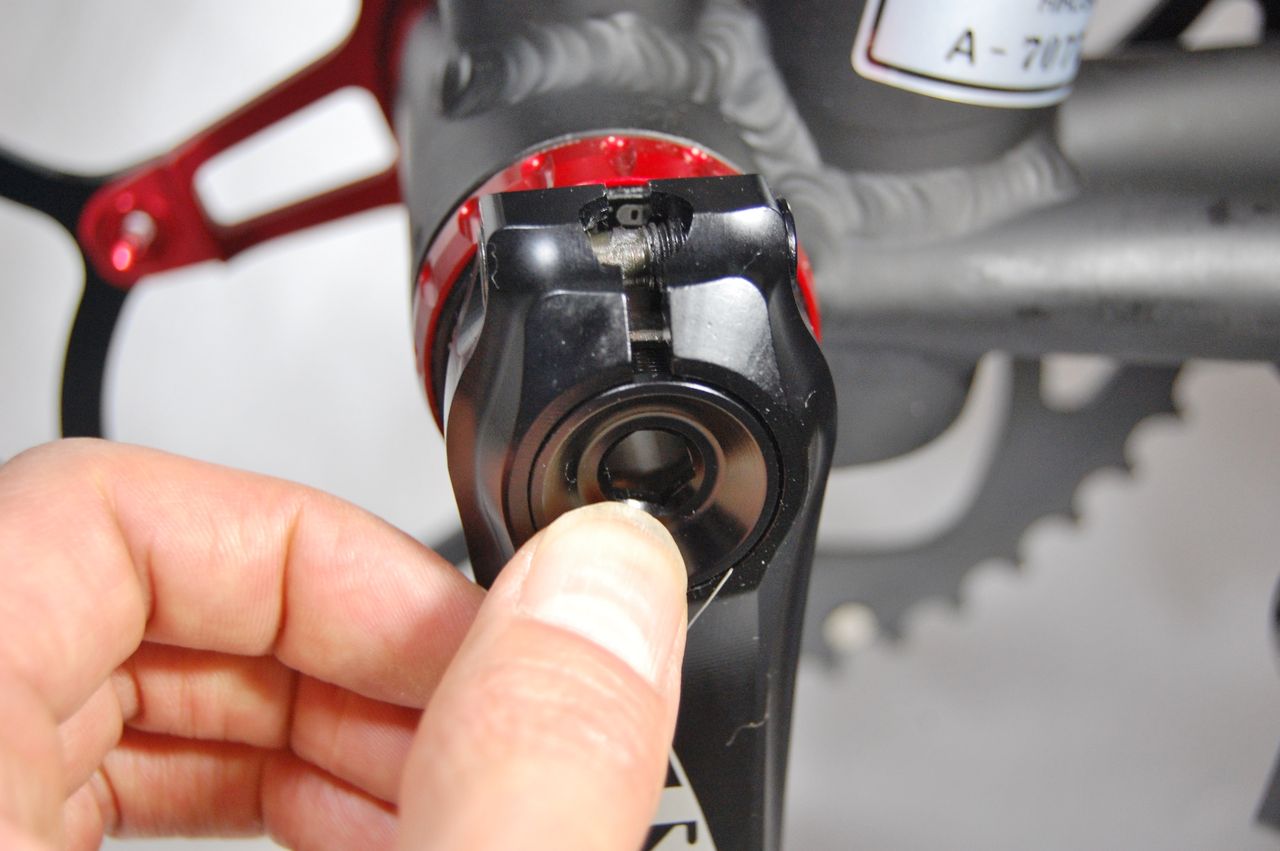

勿論付いていいたのだからフィキシングボルトは入る。



DSC_0725
ドライブサイド 3D のままで、アギリスのノンドライブサイドは取付可能だ。



DSC_0726

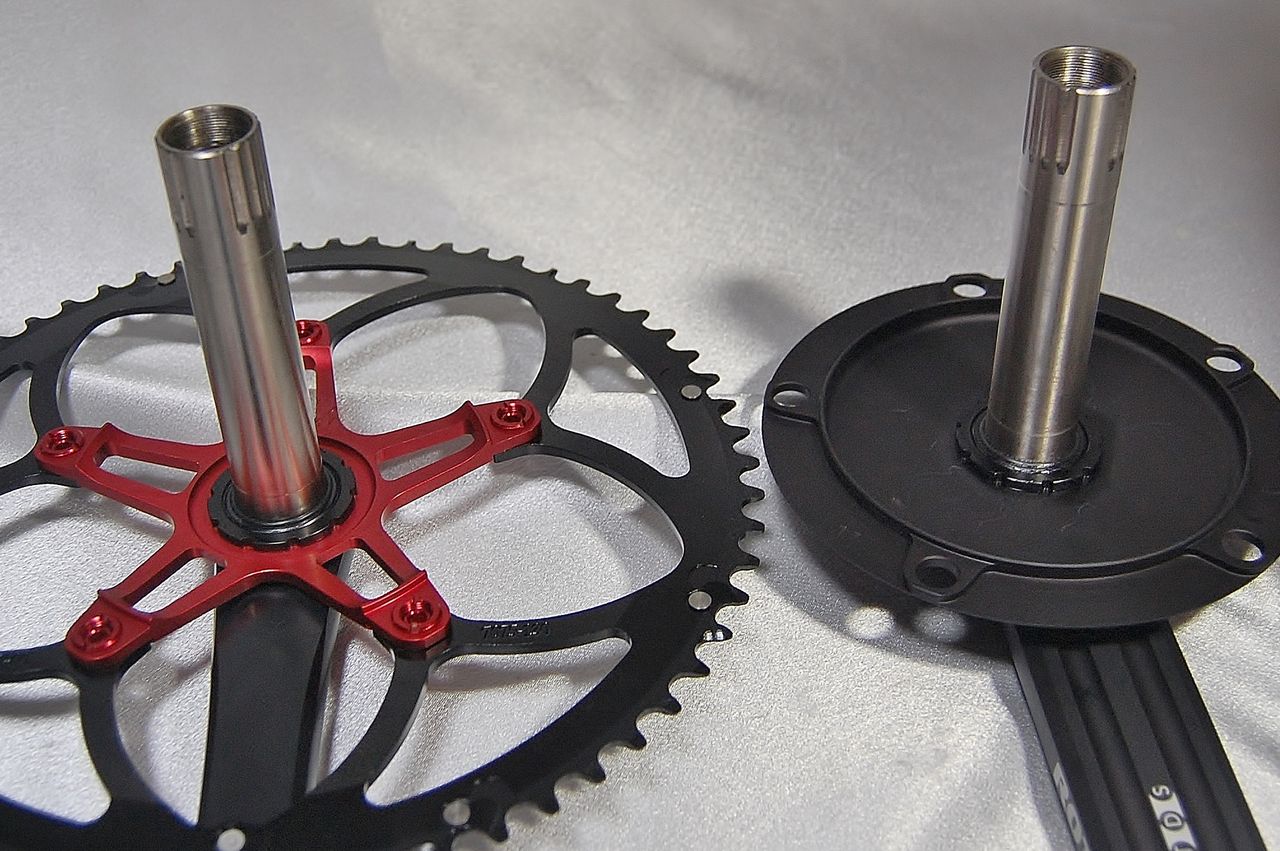

まさかの軸長が違う?測ってみると同じだ。ええええー何?



DSC_0727
DSC_0728

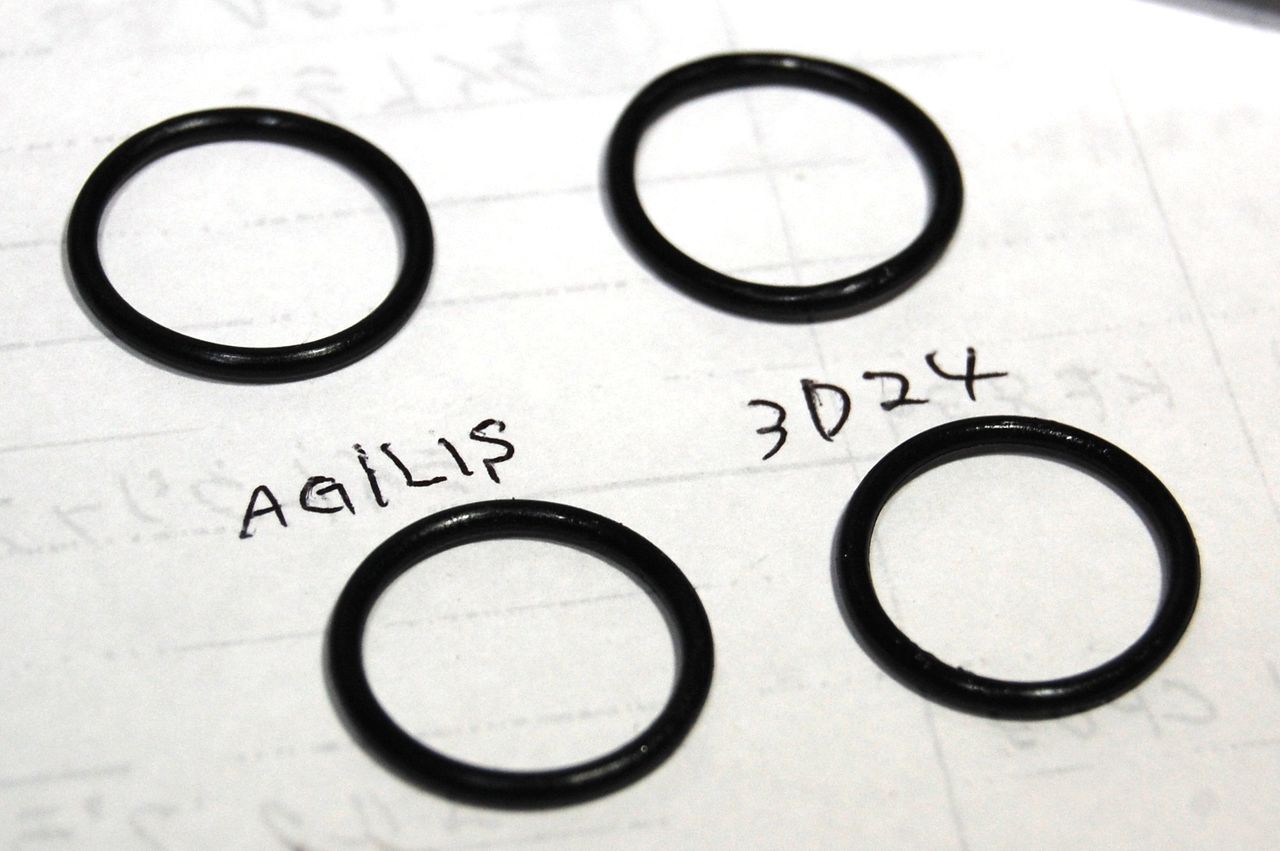

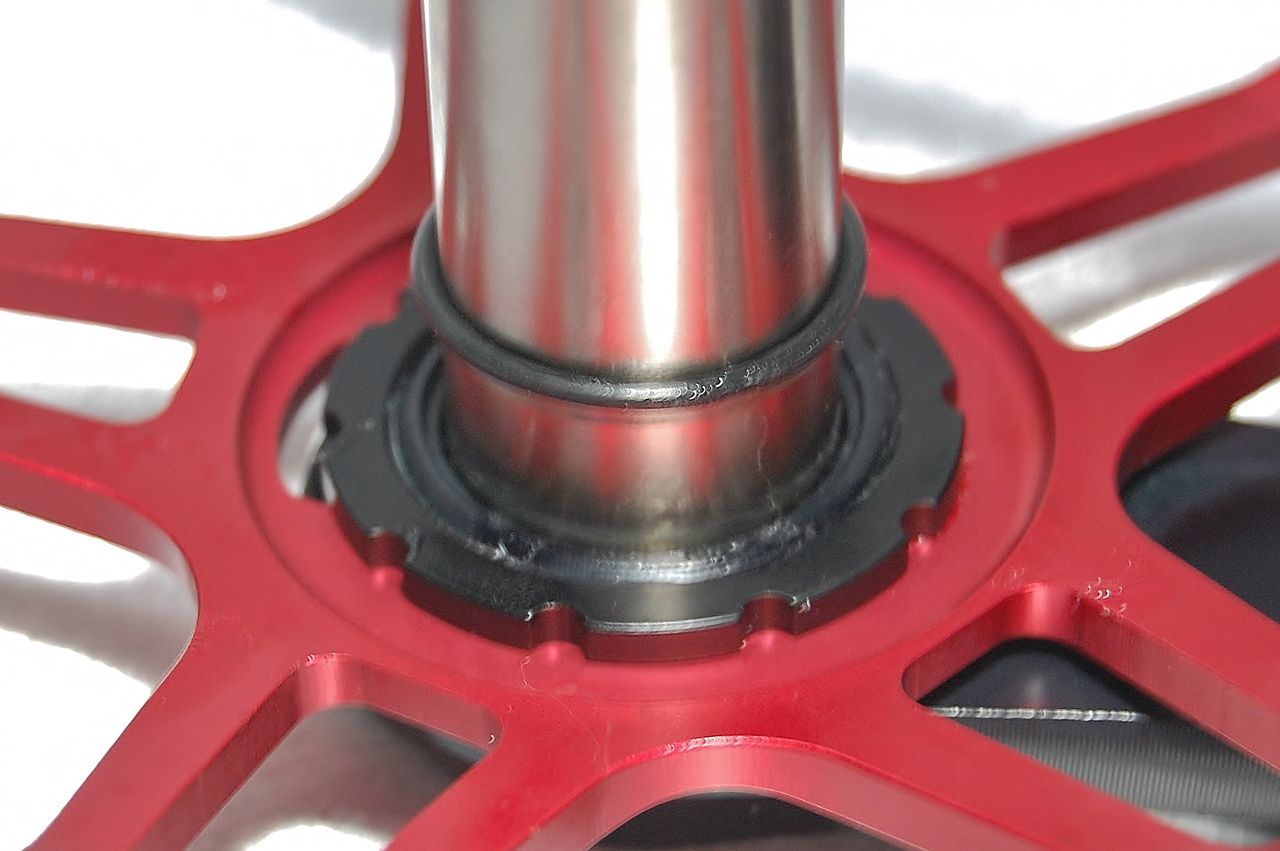

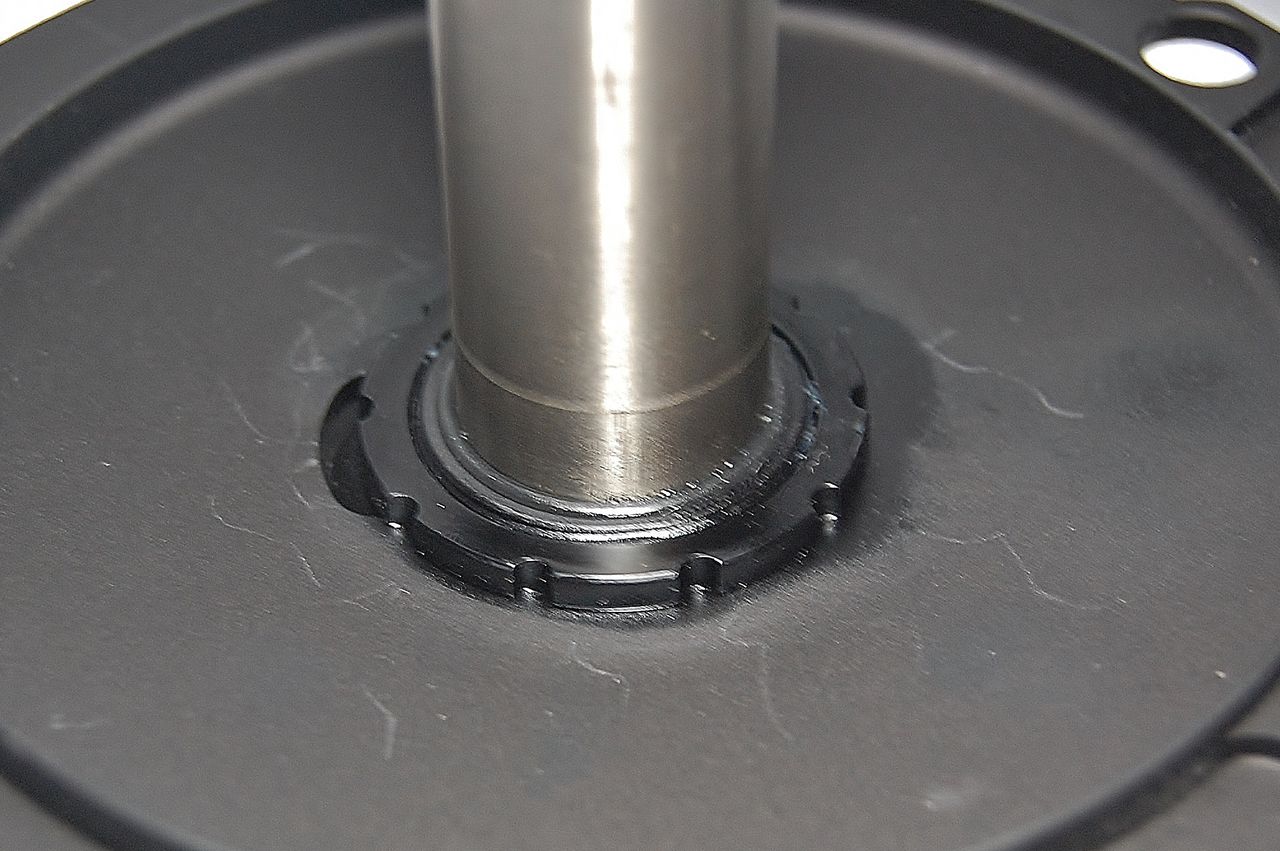

根本に入っているOリングの盛り上がり方が違うような気がする。



DSC_0729
Oリングを外してやってみよう。



DSC_0730

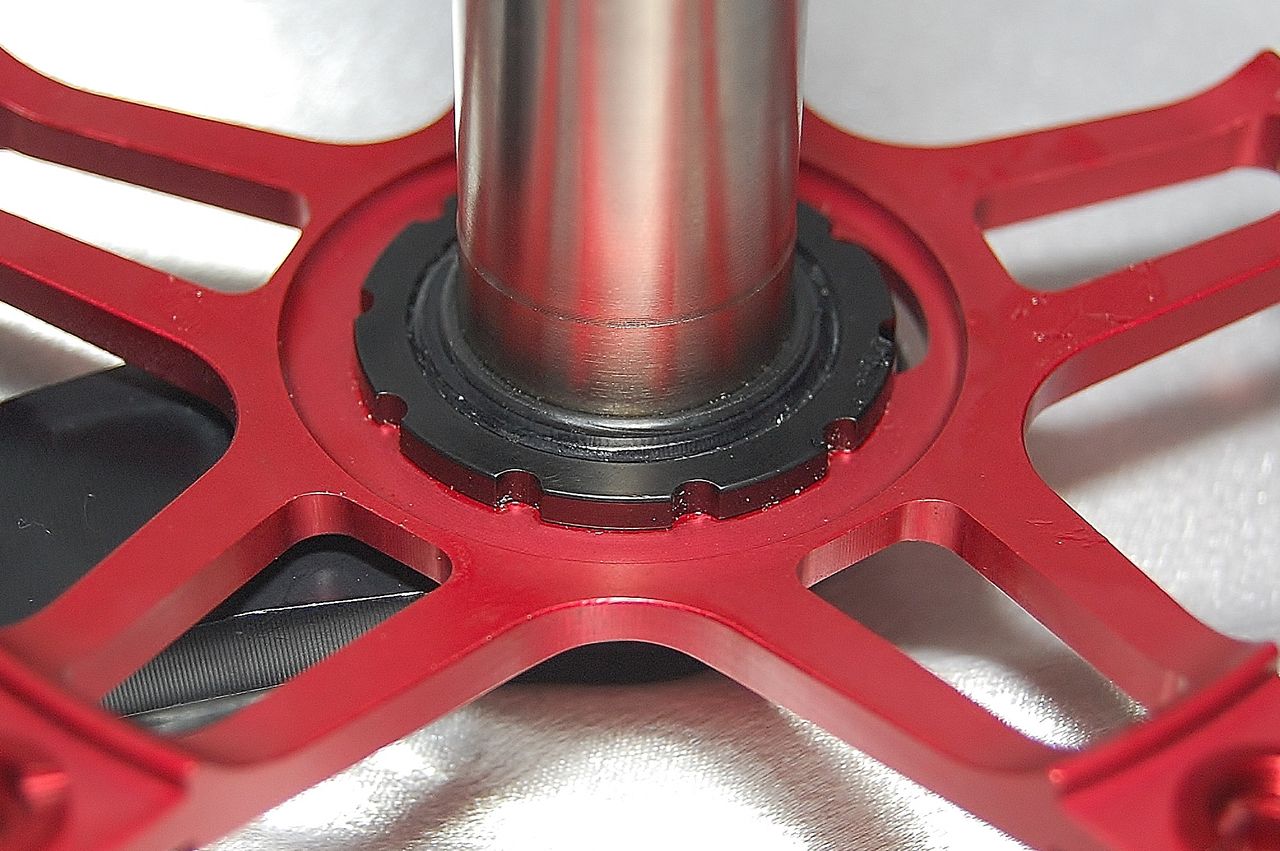

どちらも変わらぬきがするが、3D の方が装着されてた分潰れてるのは解る。



DSC_0731
幾分奥に入った。



DSC_0732
今度は、ネジ山が掛かった。



DSC_0733

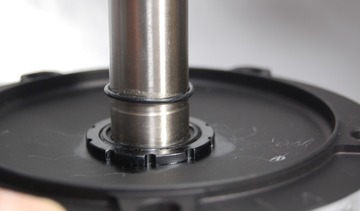

3D も外してみよう。


DSC_0734
輸入元のダイアテックに問い合わせしたところ「Oリングが少し太くなっていますので、押し付けた状態でないとネジ山が掛かりません」との回答。


DSC_0735

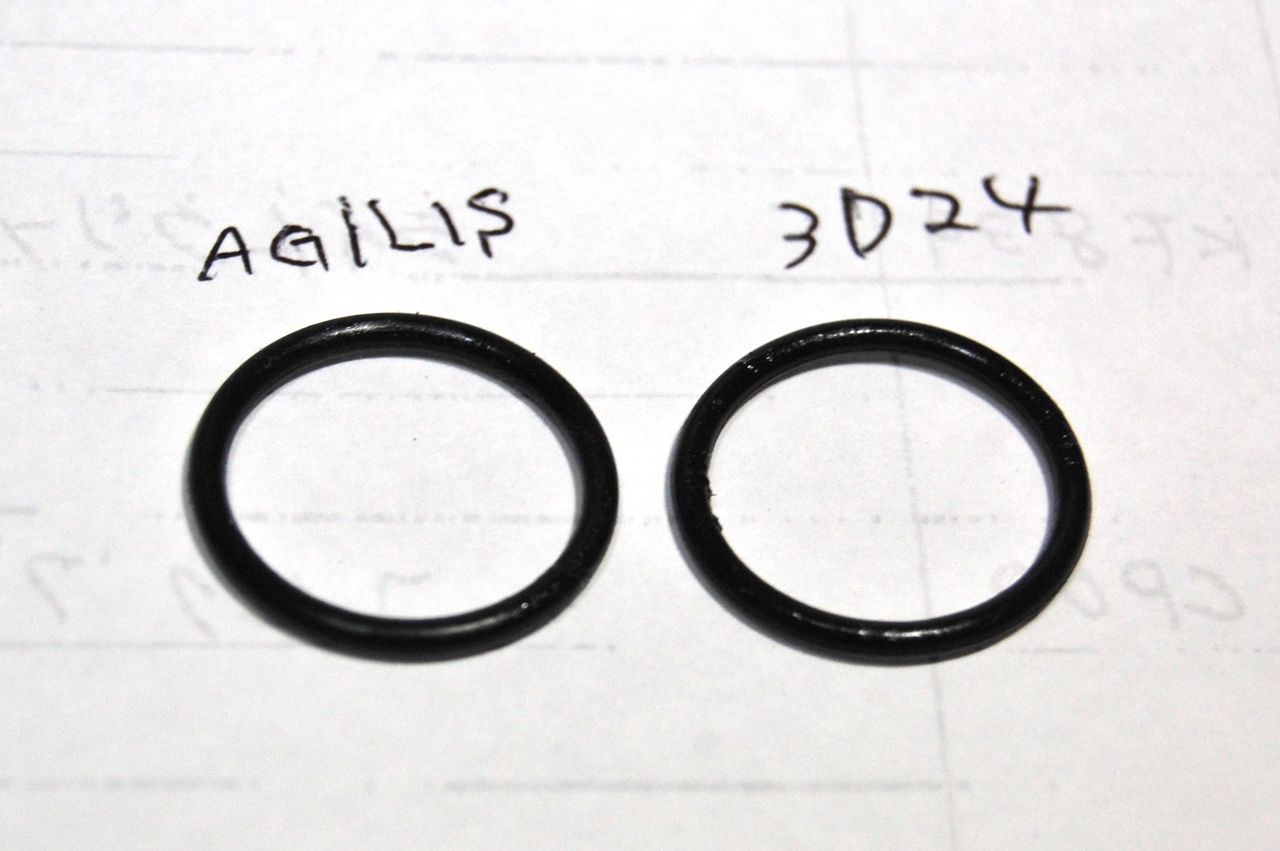

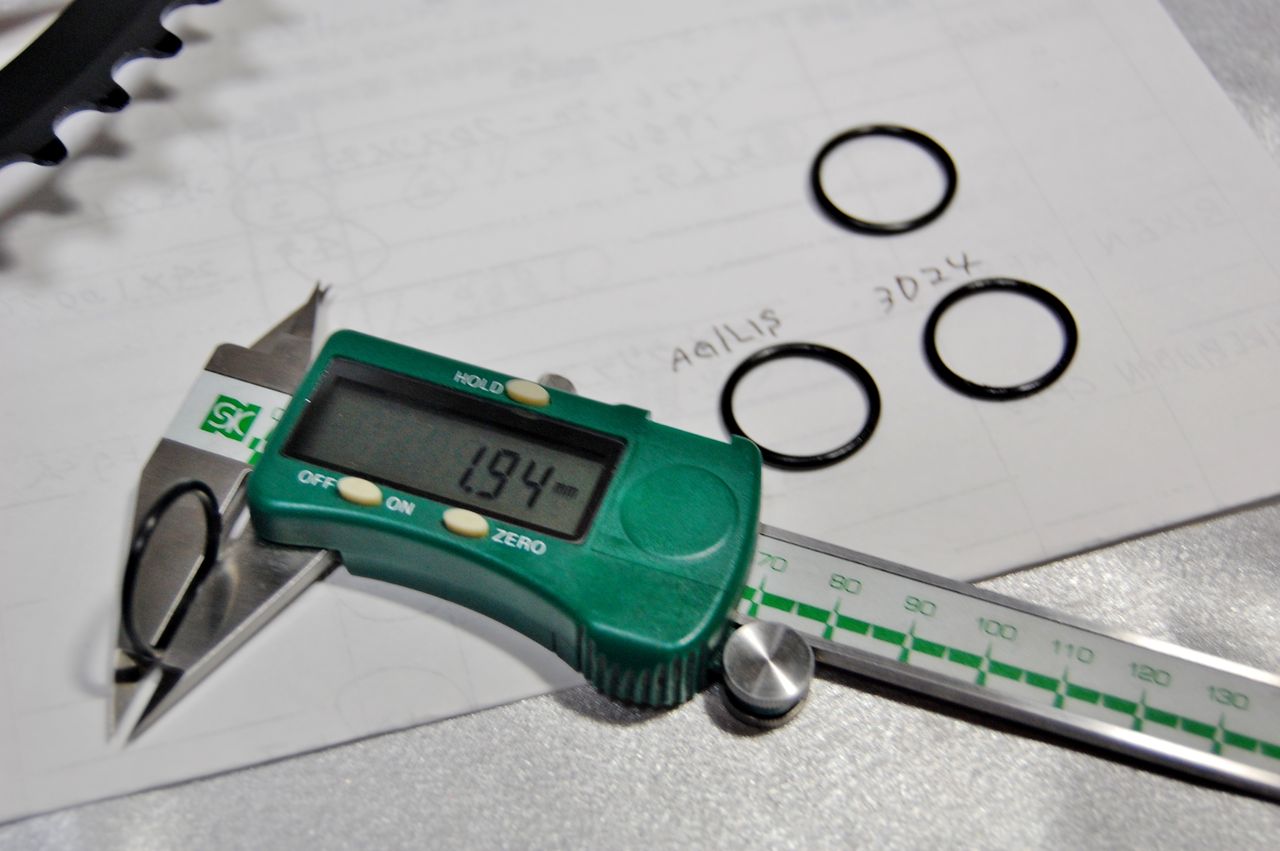

サイズはどう見ても一緒だった。ただ潰れてるかないかだ。



DSC_0736

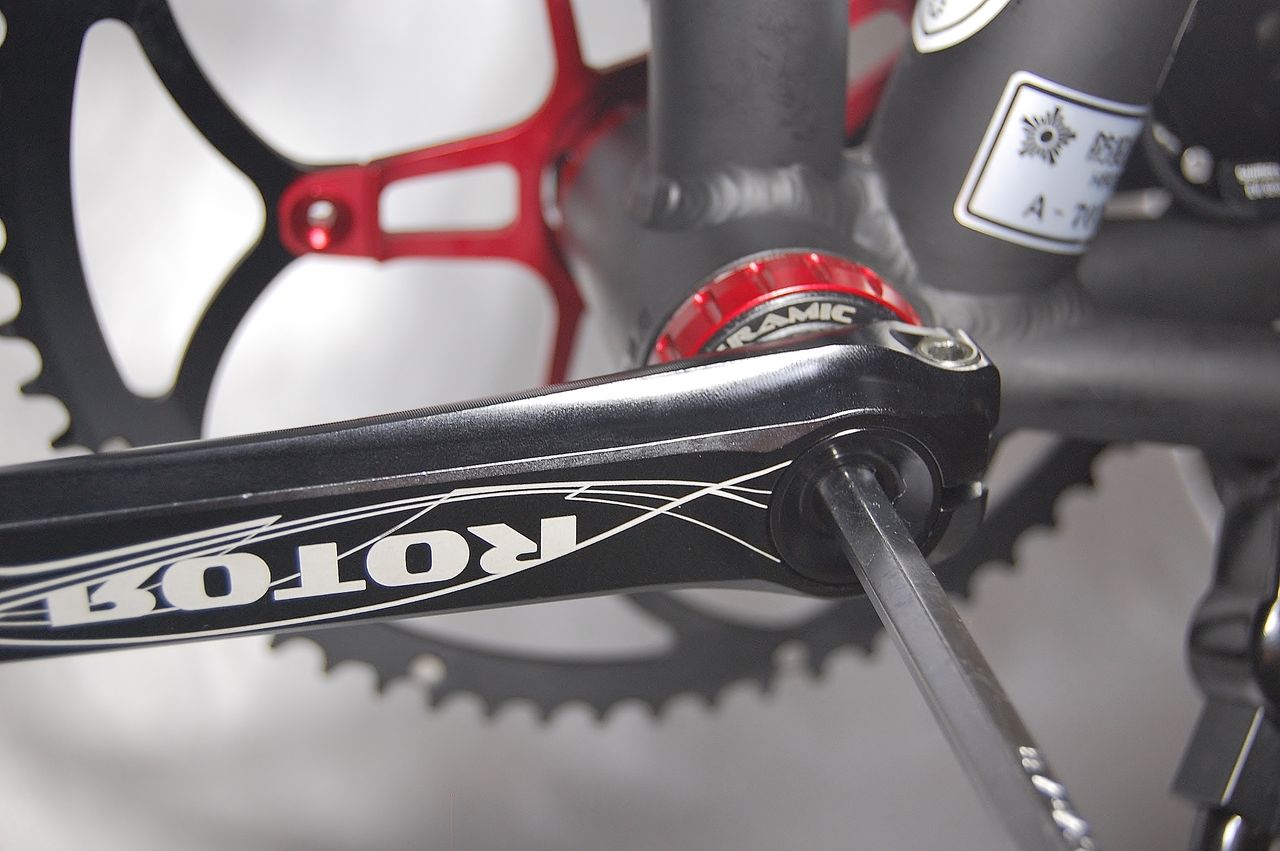

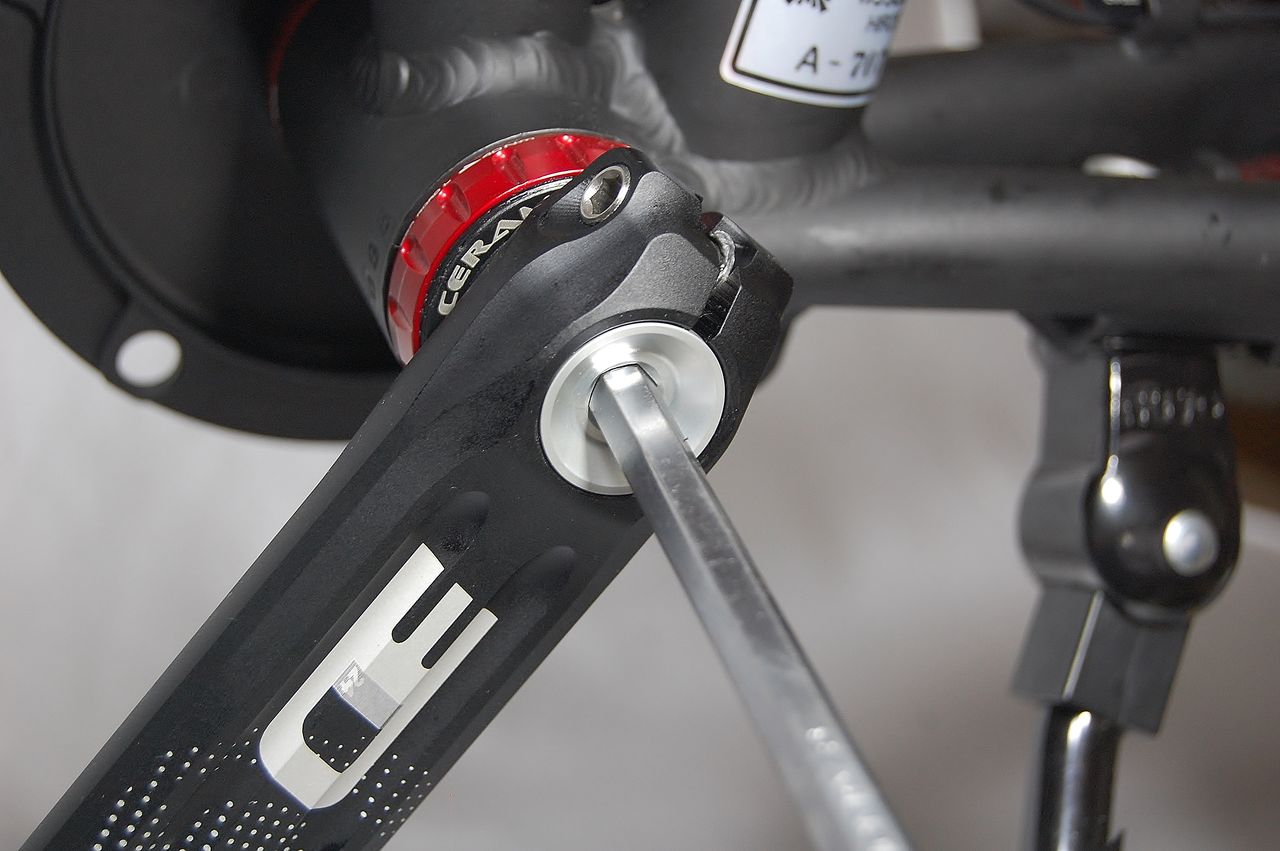

両側3D に入っていたOリングに入れ替えると何とか装着できた。それでも両クランクをBB方向に押し付けたままでないとネジ山が掛からないようだ。焦らすなよアギリス!


DSC_0738

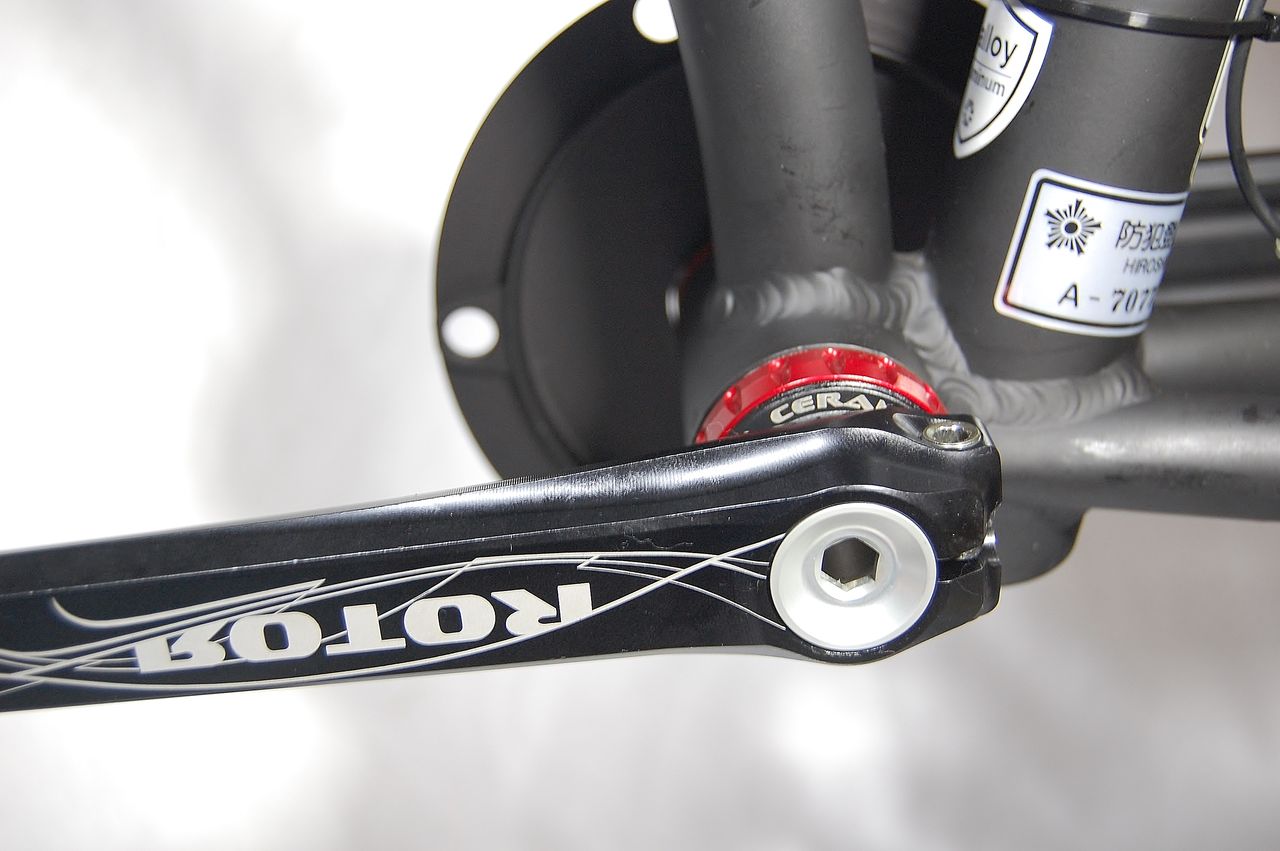

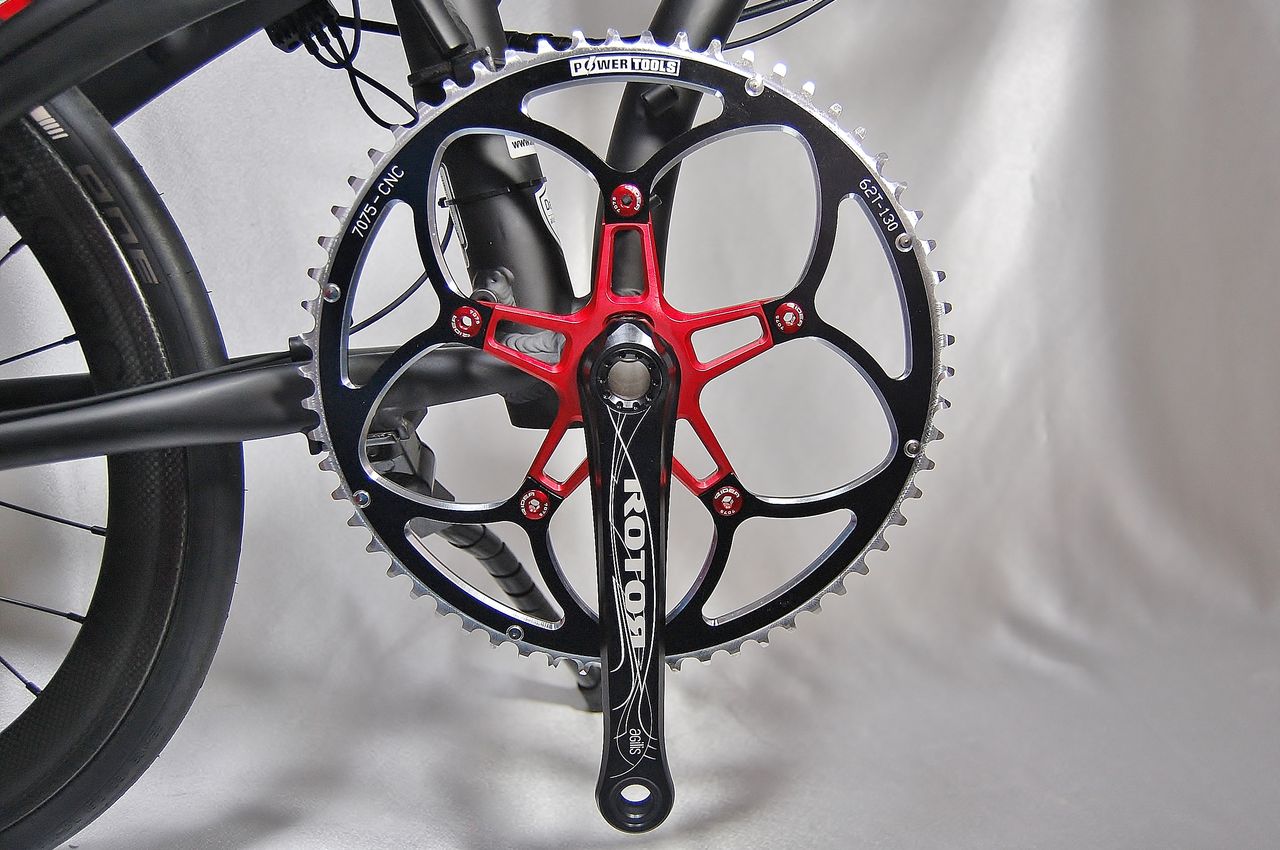

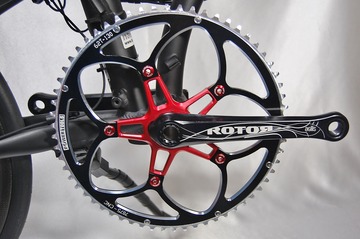

やっぱこれいいわ。よくぞ見つけて来ましたね船長!



DSC_0739
DSC_0740
仕上げにこいつを


幾多の難関を乗り越えて、「Mu SLX ビックシングル更なるアップグレード」は完成した。オールブラックな印象の船長が、珍しくおちゃめにレッドパーツを組み込んだプリティーなSLX は、マジで速い。

DSC_2703

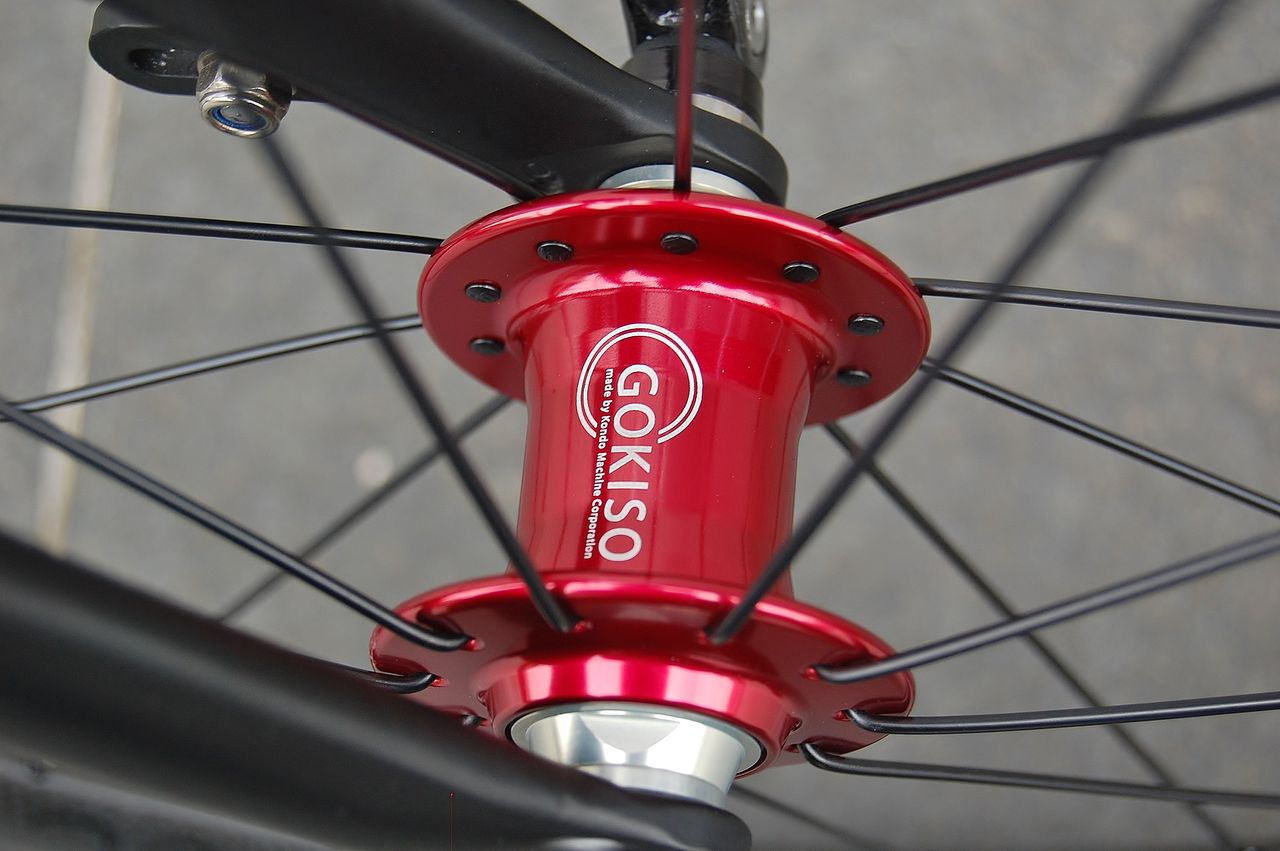

試乗した感想は、実に気持ち良い。GOKISO ハブ搭載車に初めて乗ったが、雲の上を滑っている印象。内心、ハブ内の撓みでサスペンション効果なんて得られるのか?と疑っていたが、0.9のシュワルベ1 が、全く抵抗の無い2.0のビックアップルに感じる。これは凄い!




船長通信


DSC_0326
日ノ御埼を変針して紀伊水道大阪湾向け北行中、(約3海里)、和歌山県御坊市日高方面から昇る朝日です。今日も良く晴れそうですね!...夕日は、大阪湾から淡路島へ沈む夕日ですが、画像を拡大すれば、明石海峡大橋も、関西の聖地の様ですが明石港から朝、ジェノバライン(小型高速艇)で淡路島へ渡り、淡路島一周で時計周りで回れば夕方、播磨灘に沈む夕日が綺麗に見れそうですね!...次回の休暇で淡一約150辧∩って観たいですね!。今日は、曇り、時より小雨ですが、堺で積荷役で、明日は、>JP OIPの大分港に向かいます。...では、またmailします。

完成前にもう一つ絶対テストしておくこと【橋輪Blog】

完成前にもう一つ絶対テストしておくこと

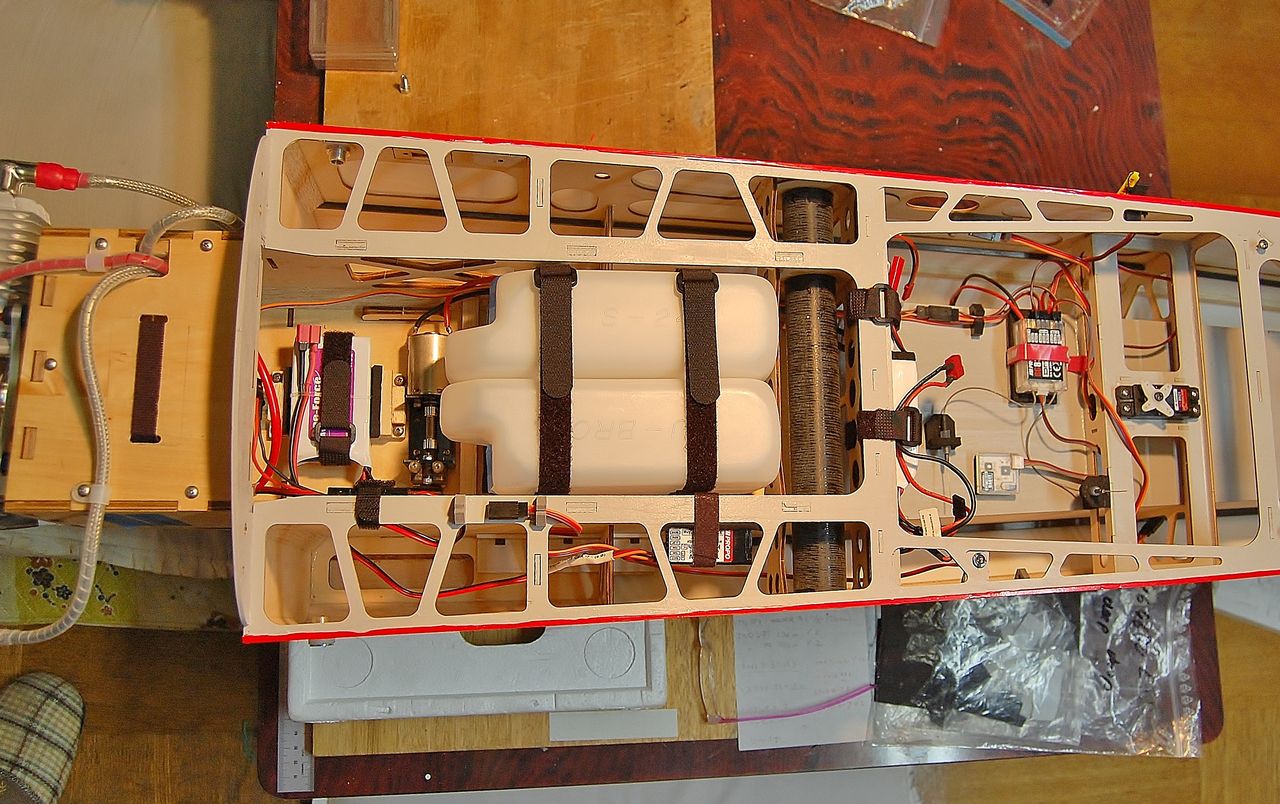

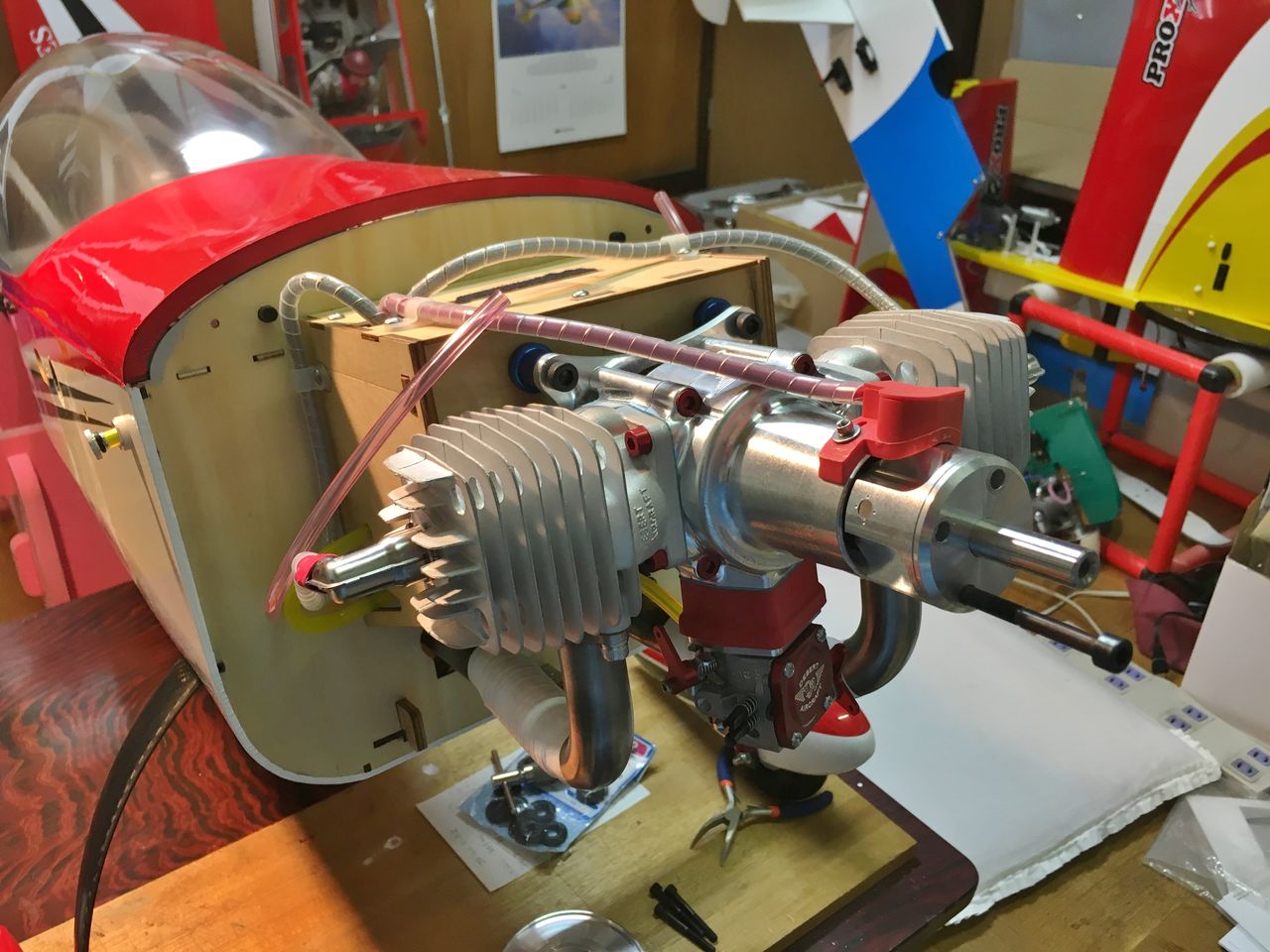

ここまで出来上がったら、胴体から飛び出す邪魔なものがあまり無いうちにリンケージ(サーボで動翼を動かす装置)をやってしまうのが普通だが、このエクストラ今までで一番大きい2.3m って機体。完成前に必ずテストする必要がある。

IMG_8727

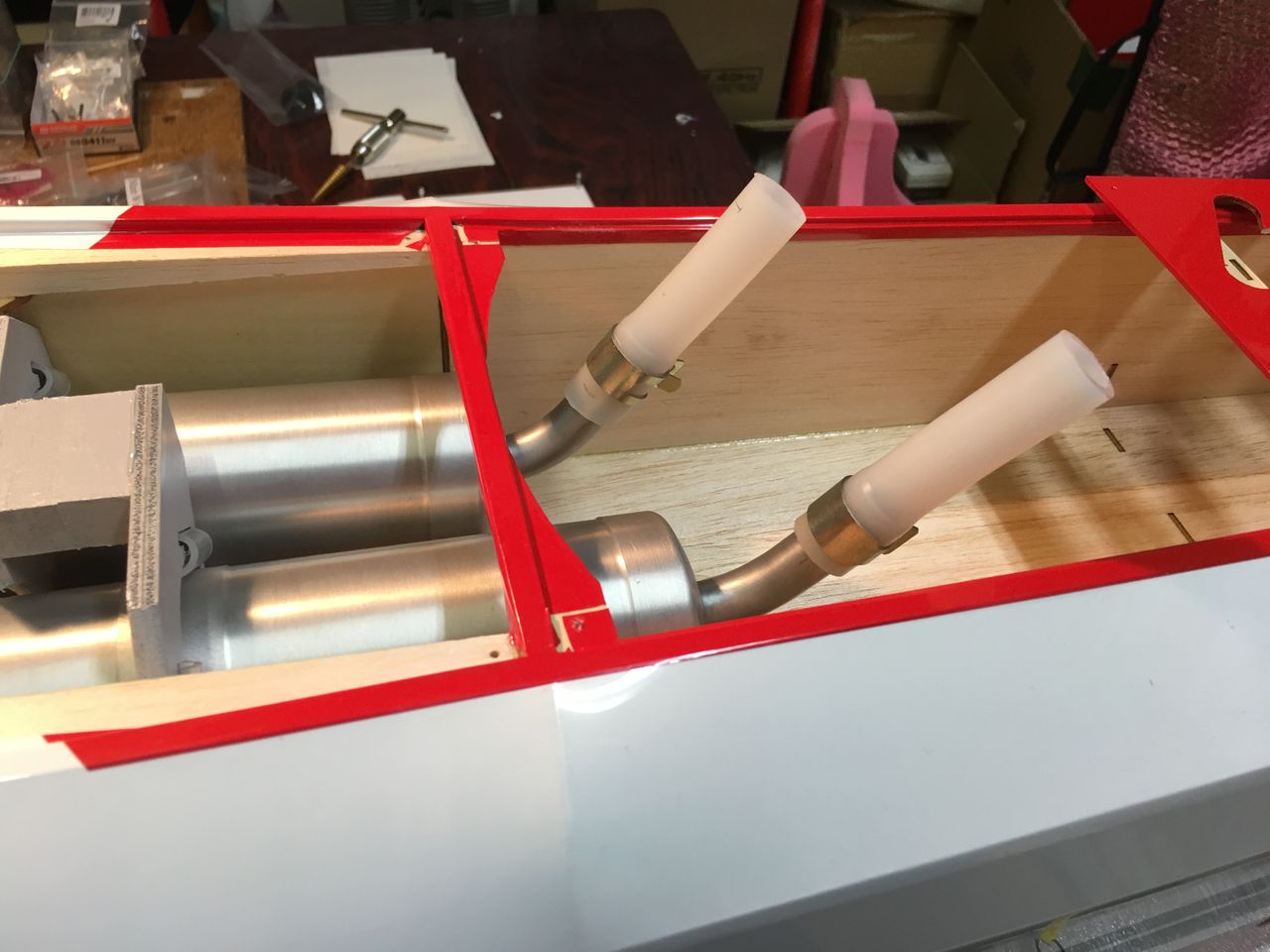

スモークオイルを吐き出すマフラー出口は、機体の汚れを軽減すべく延長パイプを取り付ける。



IMG_8728

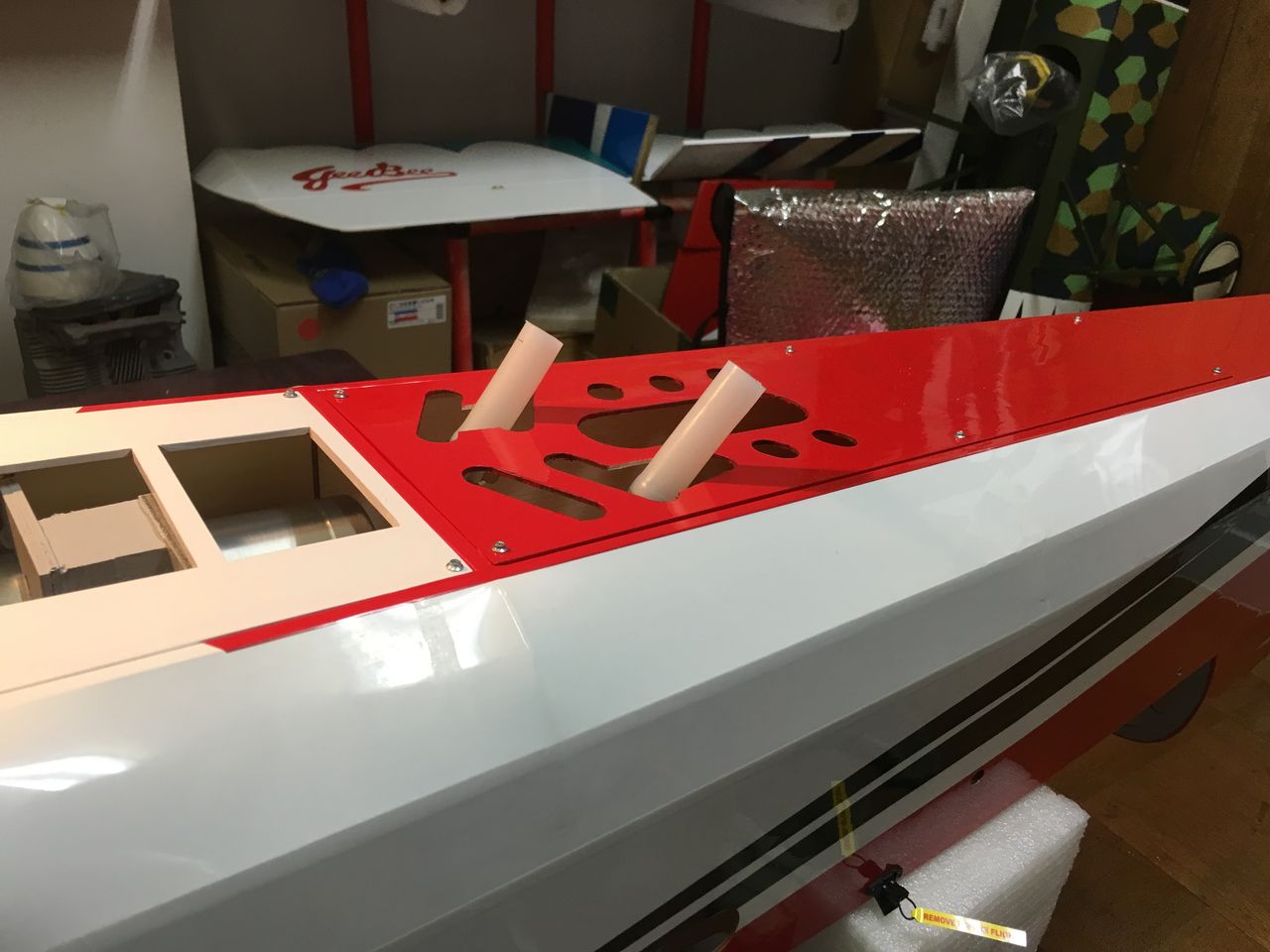

よし、お腹は蓋しちゃおう。



IMG_8729

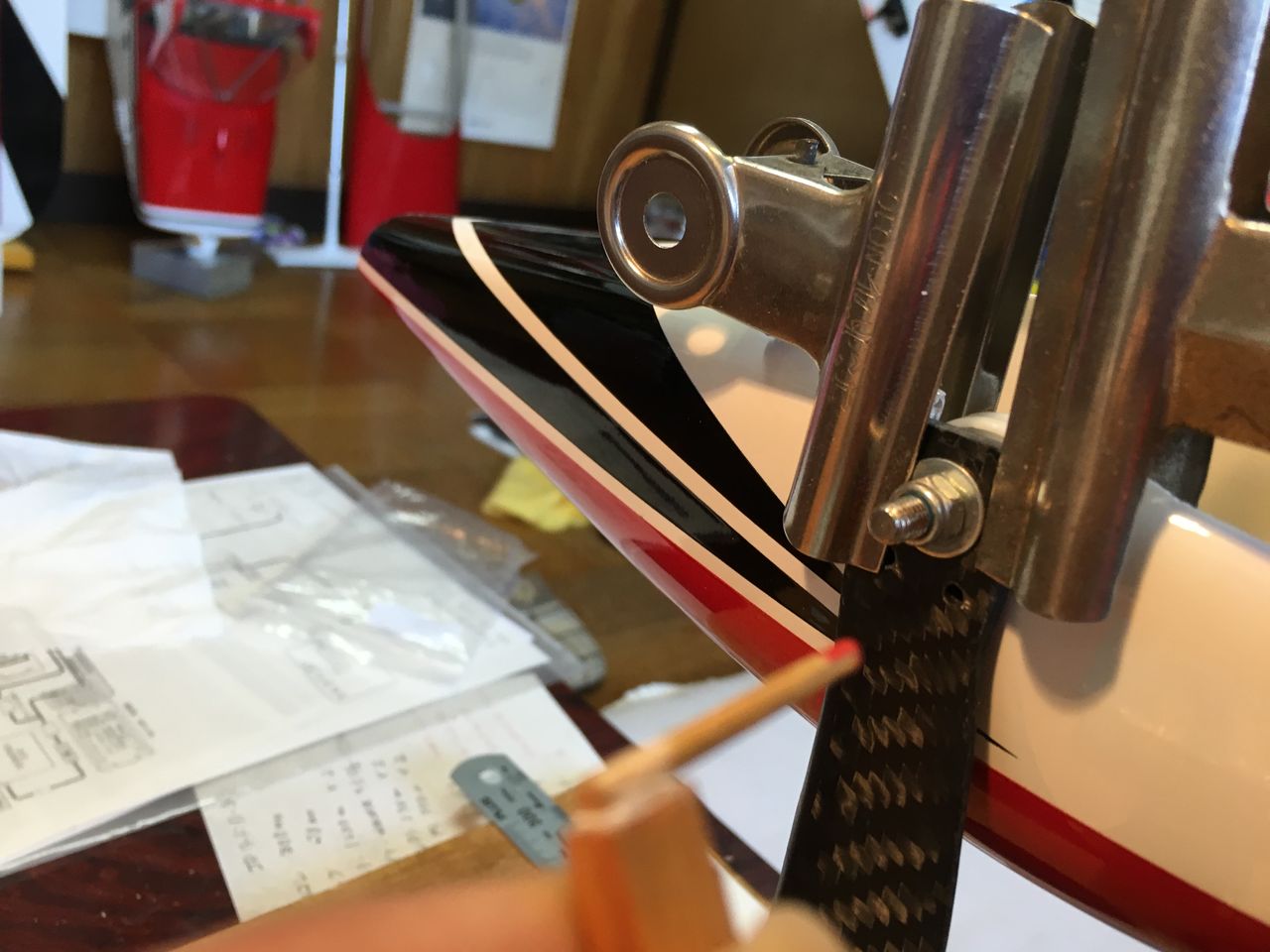

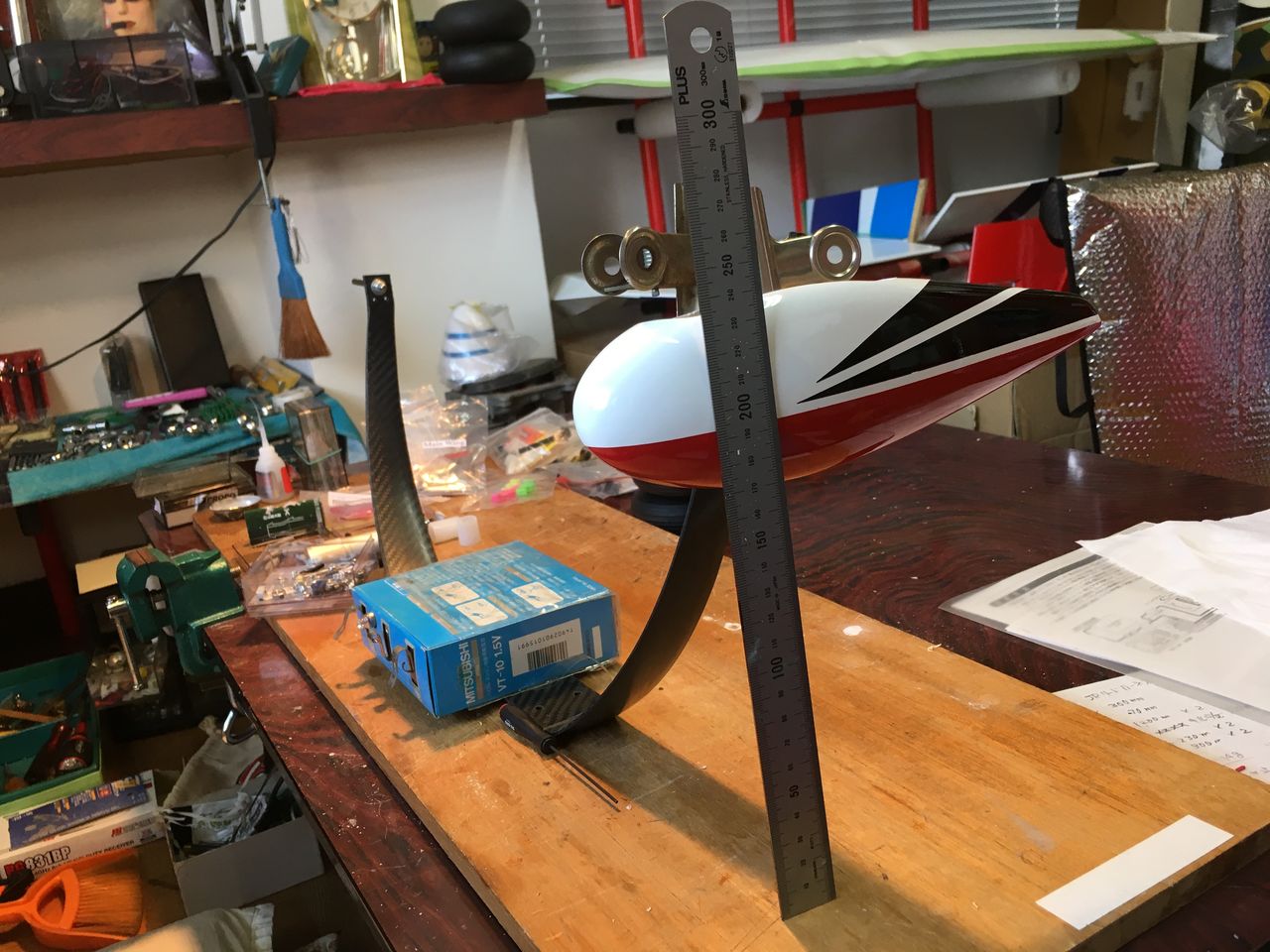

お次はランディングギヤー。ホイールパンツを取り付けます。これ左右揃えて真っ直ぐ取り付けるの意外と難しいのよ。



IMG_8730
いつもの朱肉を用意して。



IMG_8731

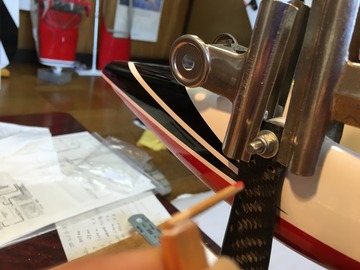

マーキングね。



IMG_8749

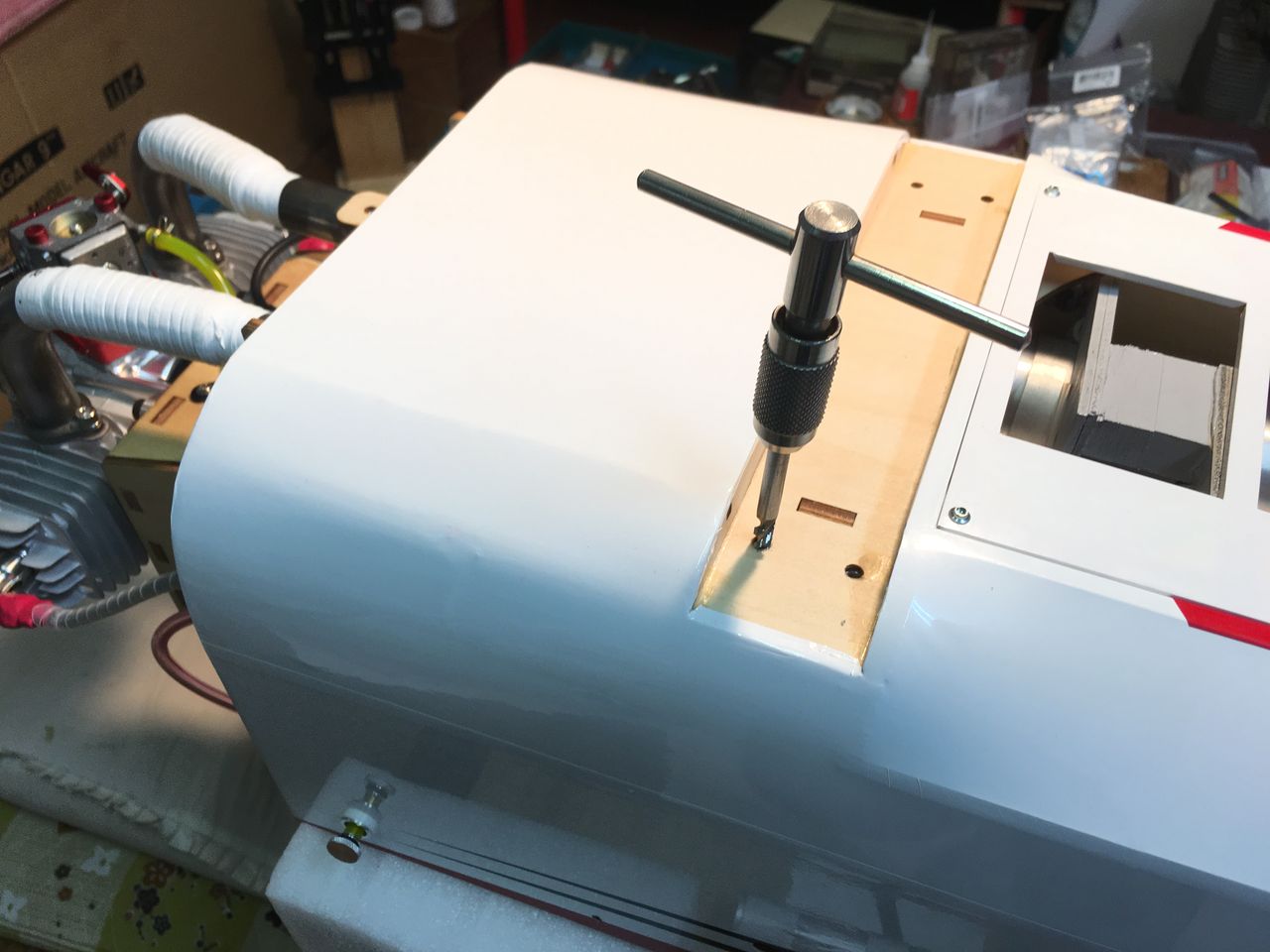

脚の固定は共締めだったの?絶対手が入らないからネジ山立ててやれ。



IMG_8750

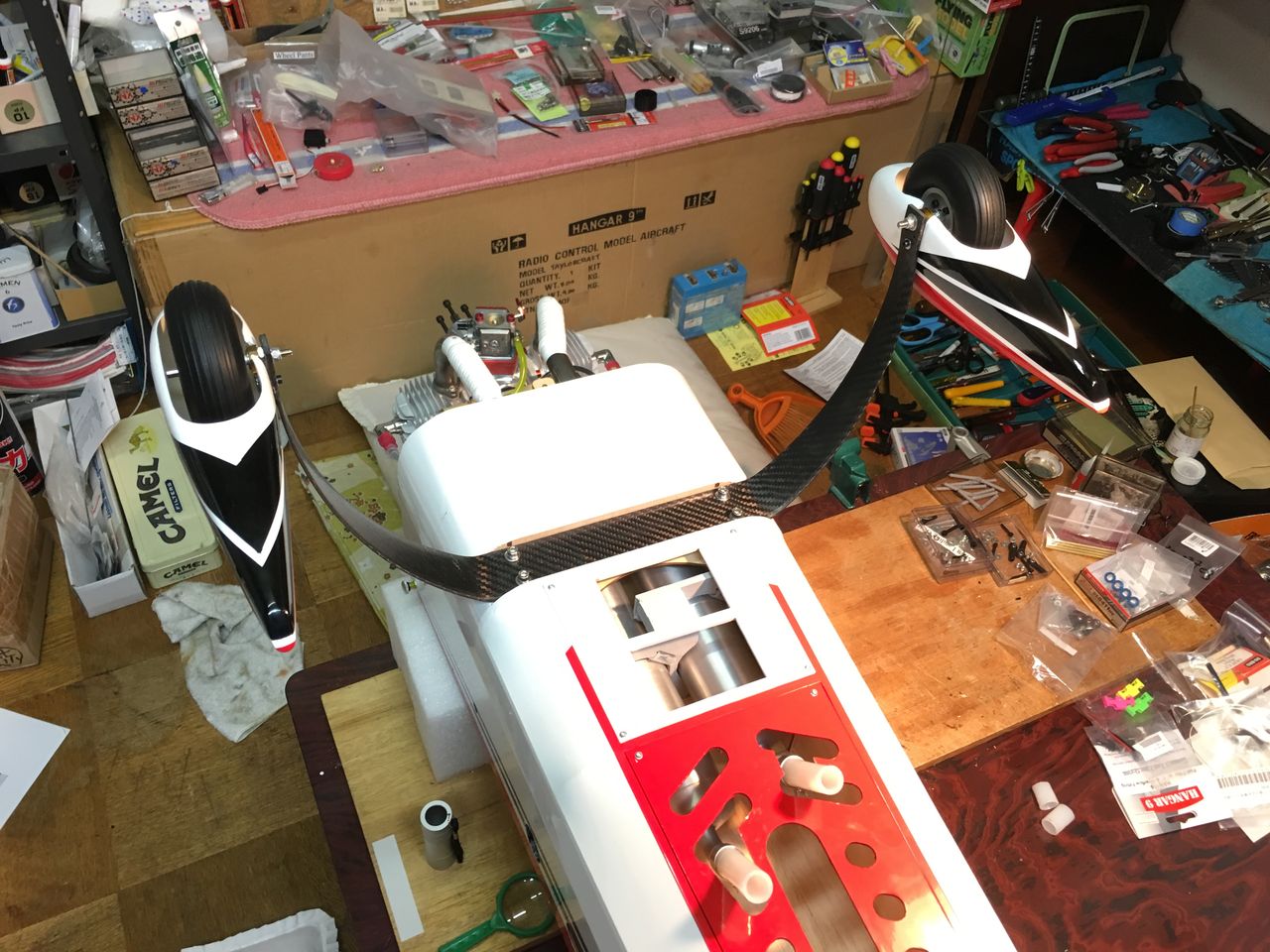

カーボンの足が付きました。



IMG_8751
後は、一番邪魔なラダー(方向陀)を取り付けるが慌ててこの先に進んではいけない。



IMG_8790

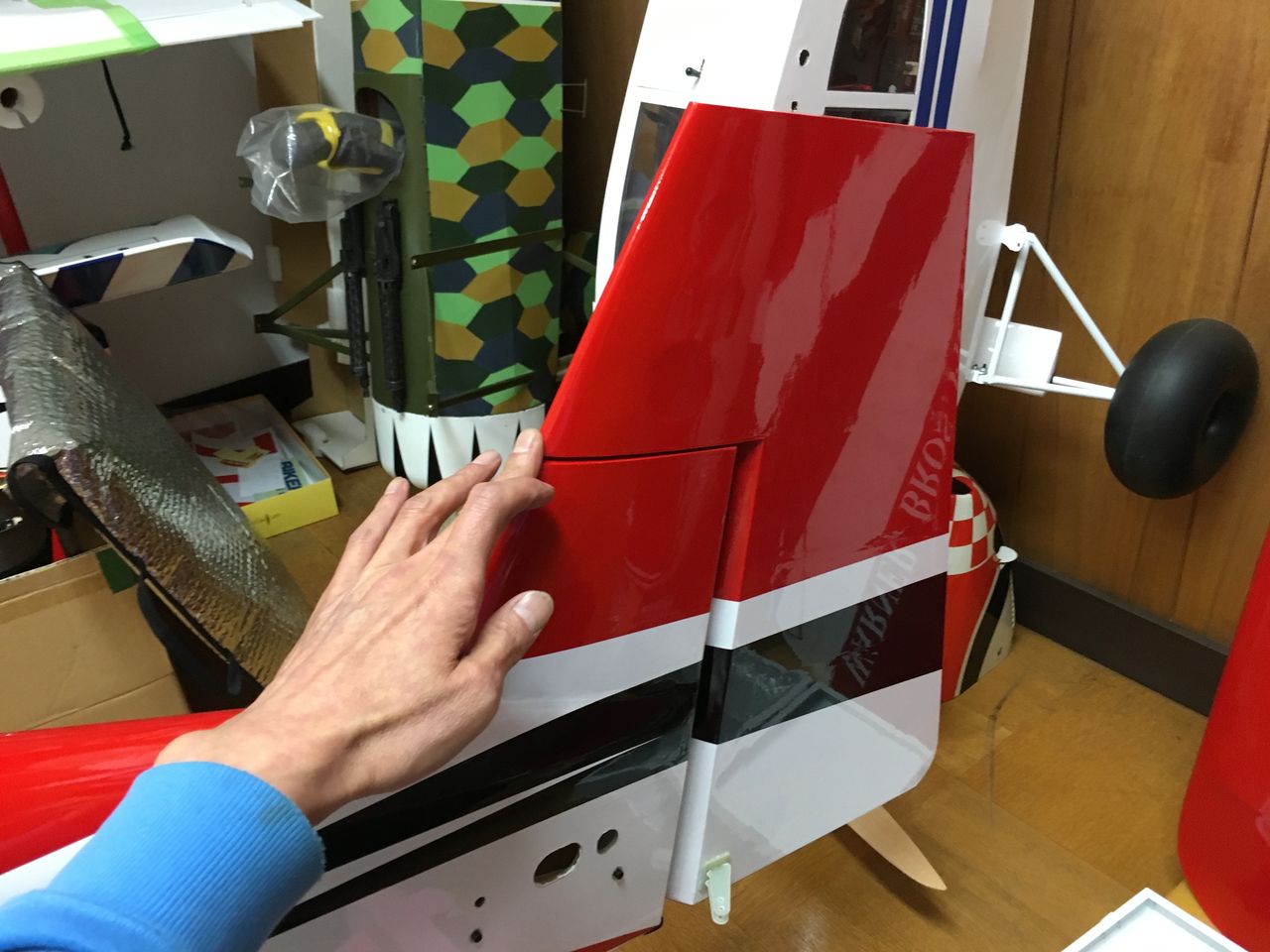

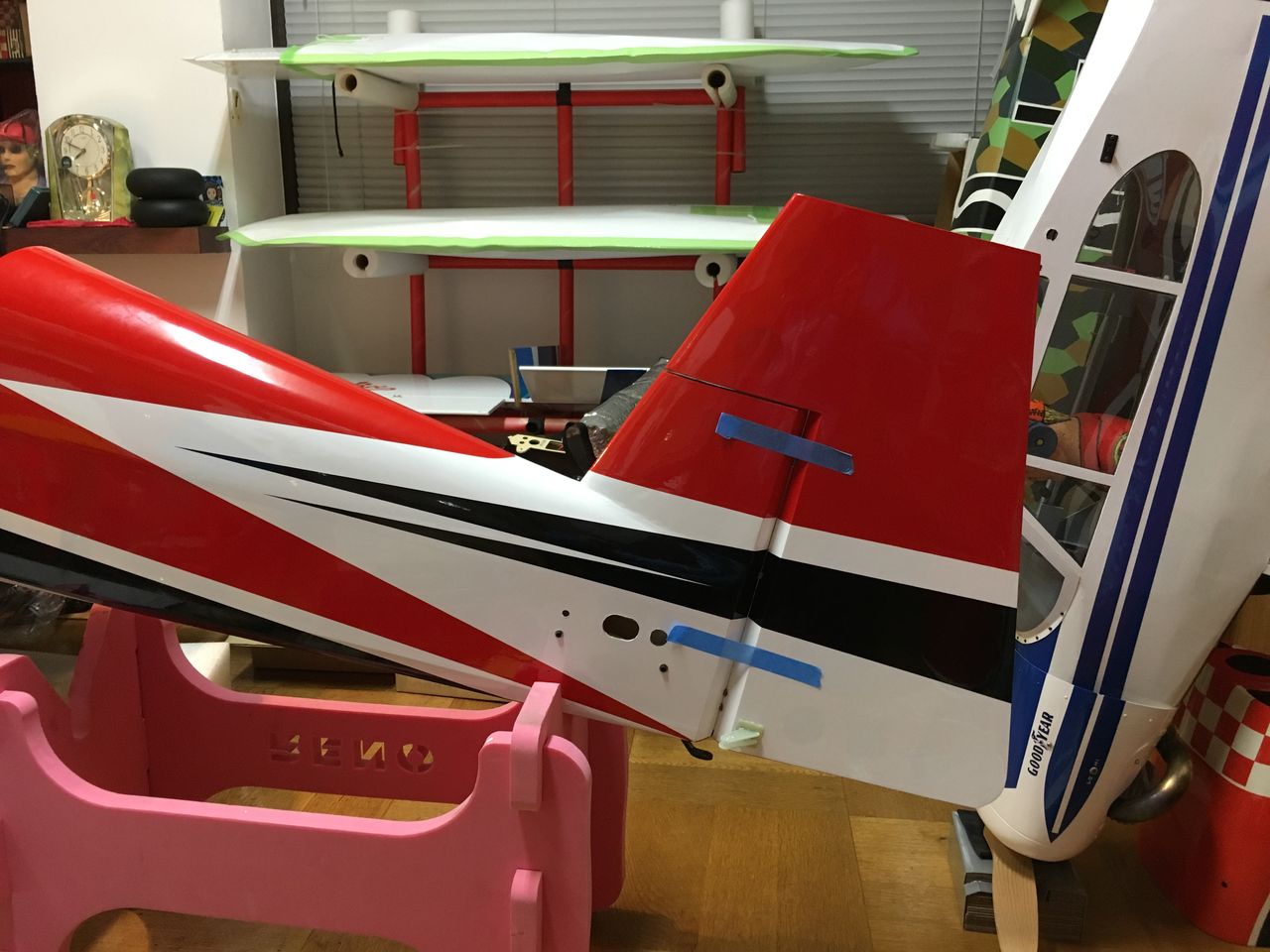

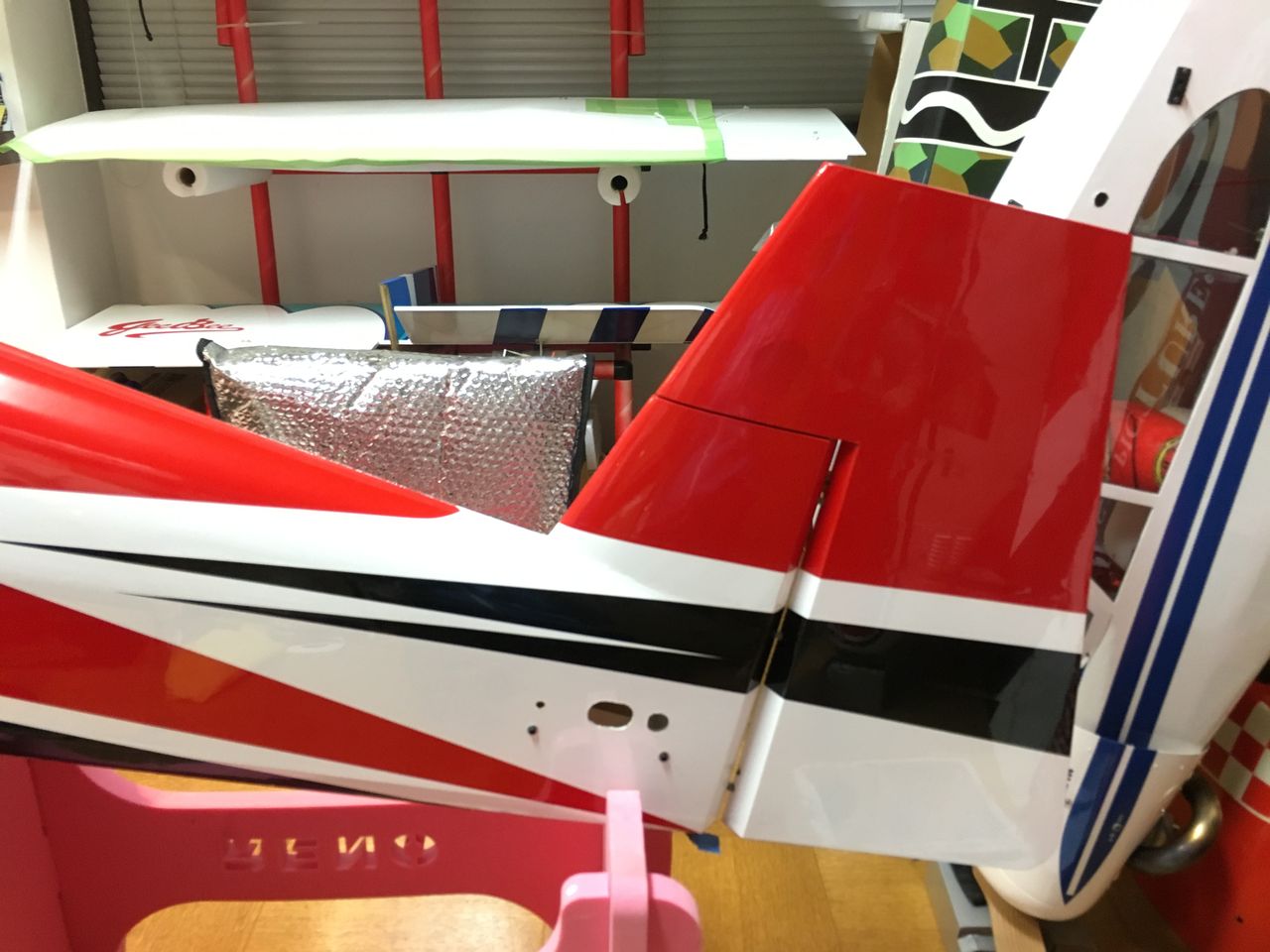

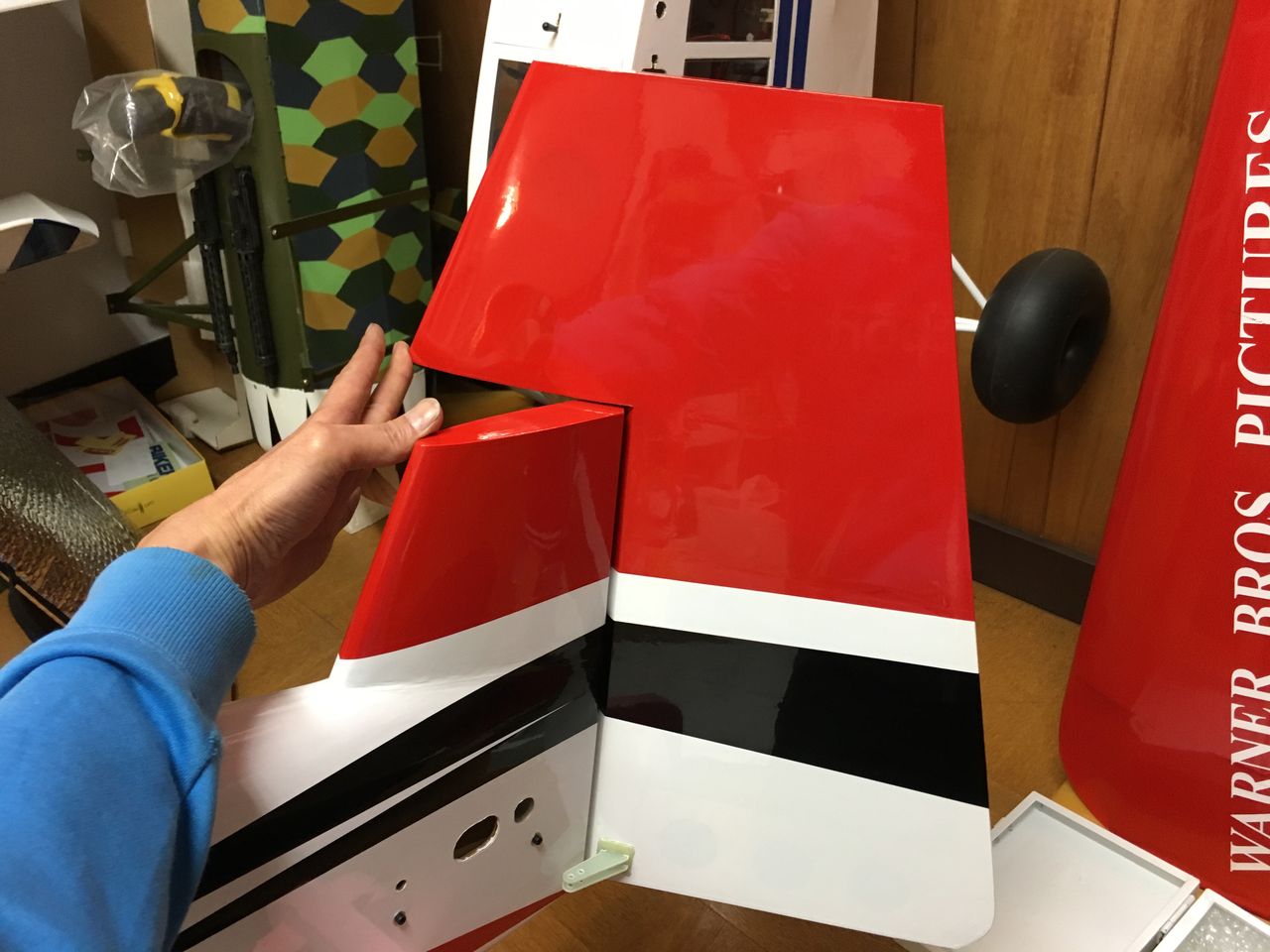

取りあえず接着剤を使わず仮止めしたラダー。



IMG_8753

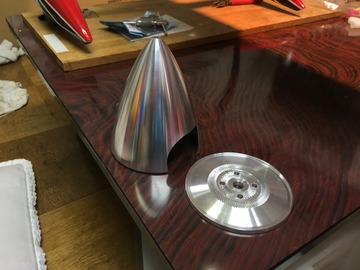

トゥルー・ターンのアルミスピンナー。



IMG_8754

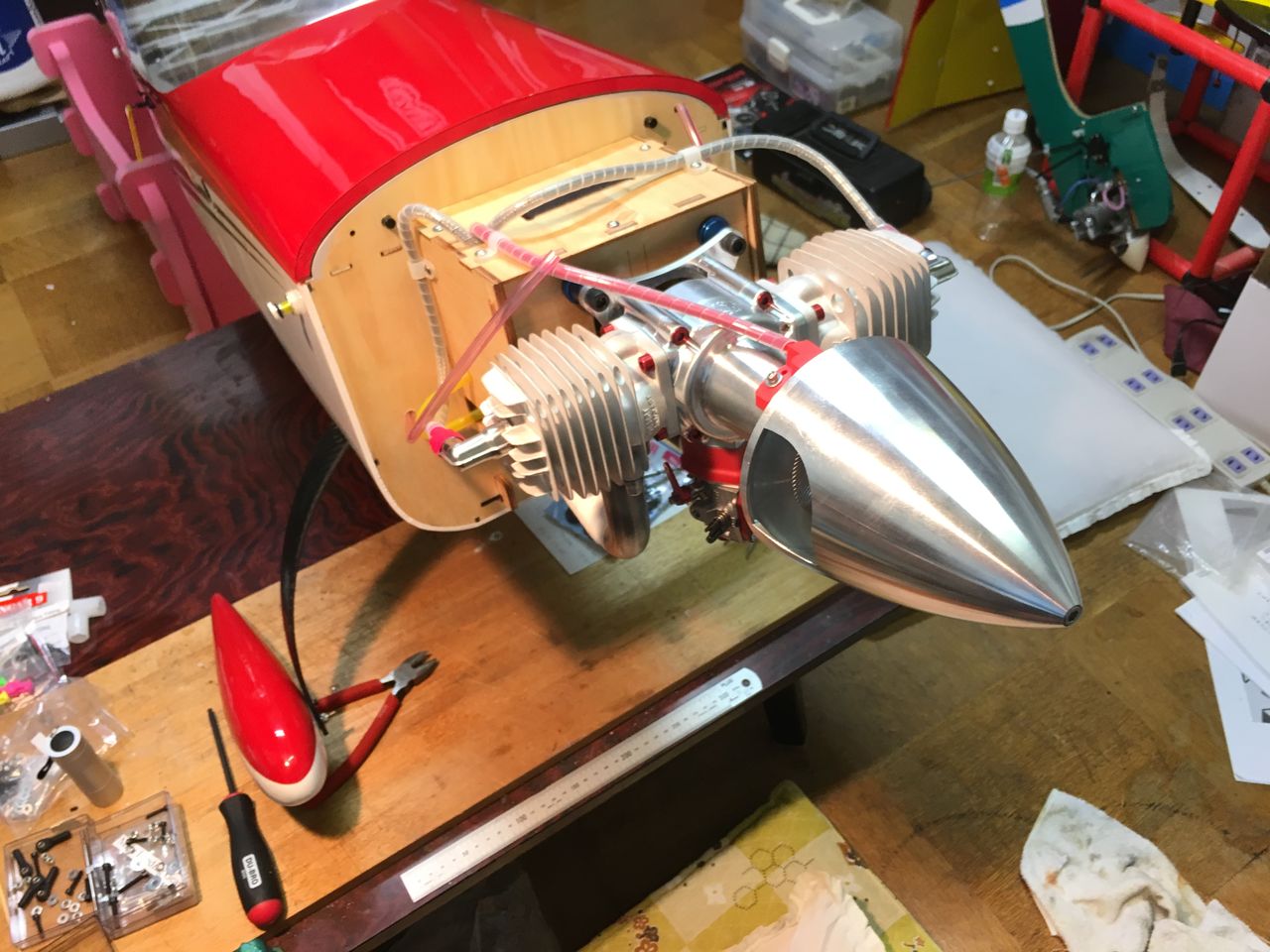

エンジンの鼻先に取り付けるが、



IMG_8755
これだけで全長が13cm ほど伸びる。



IMG_8791

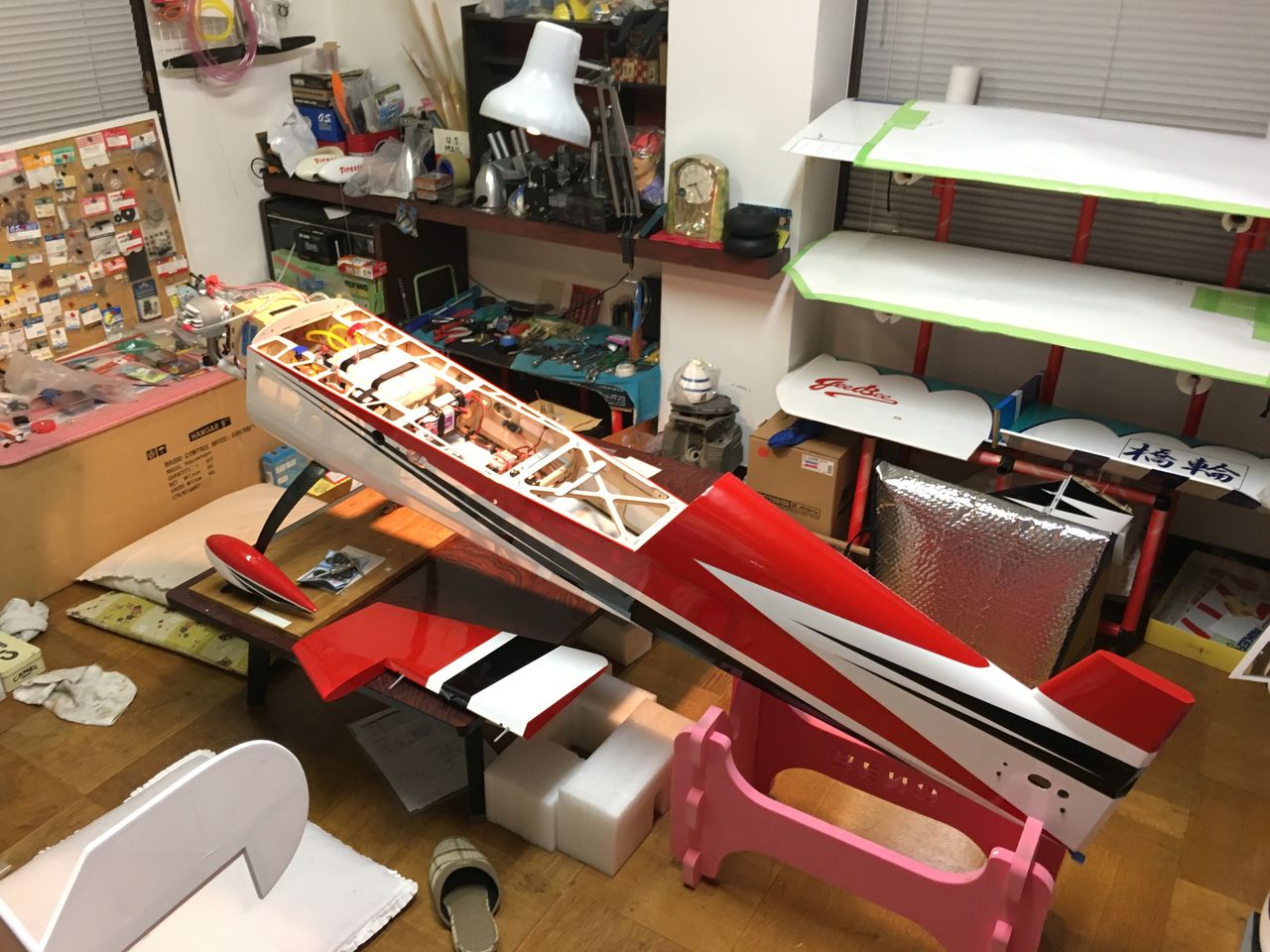

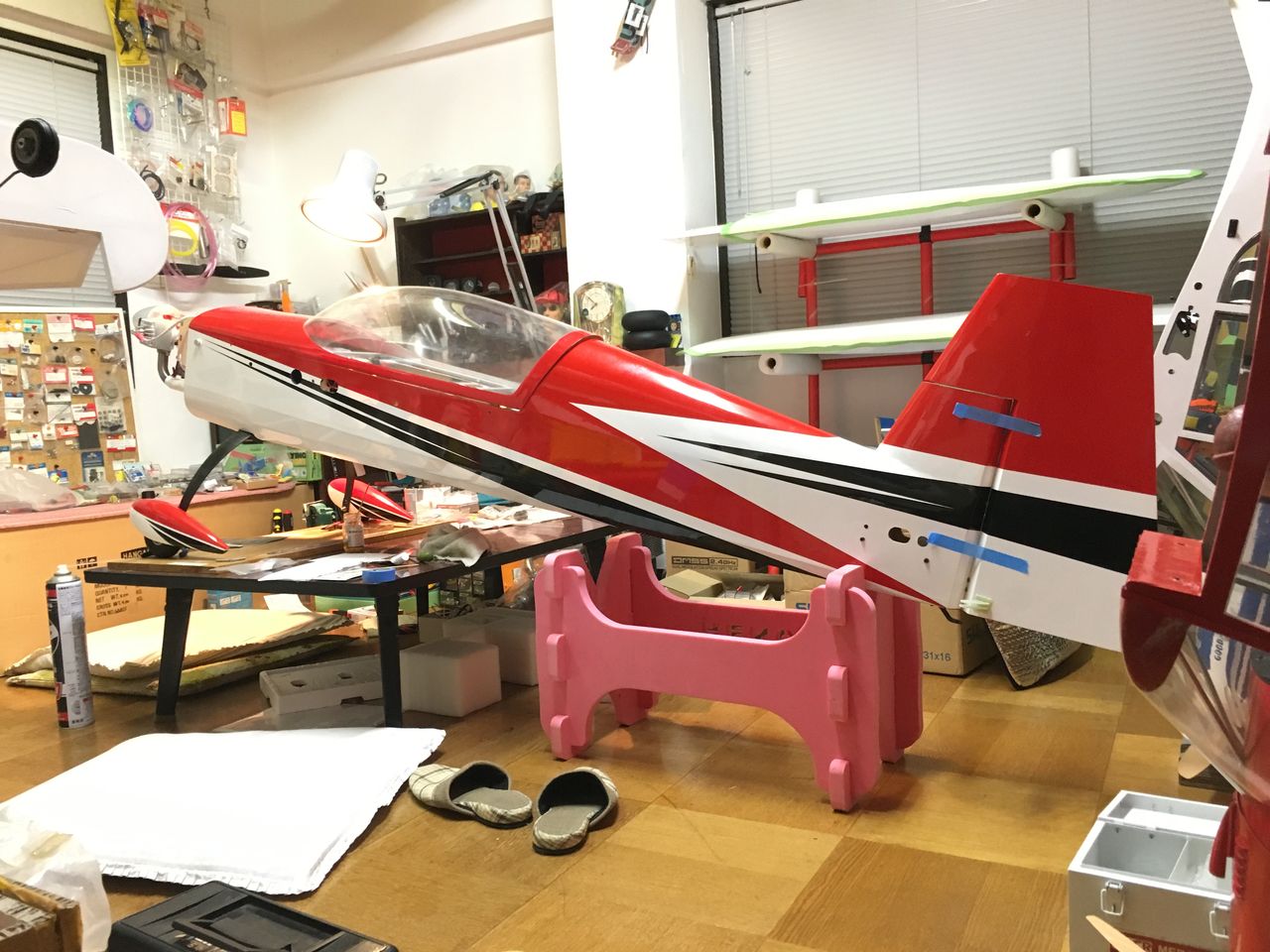

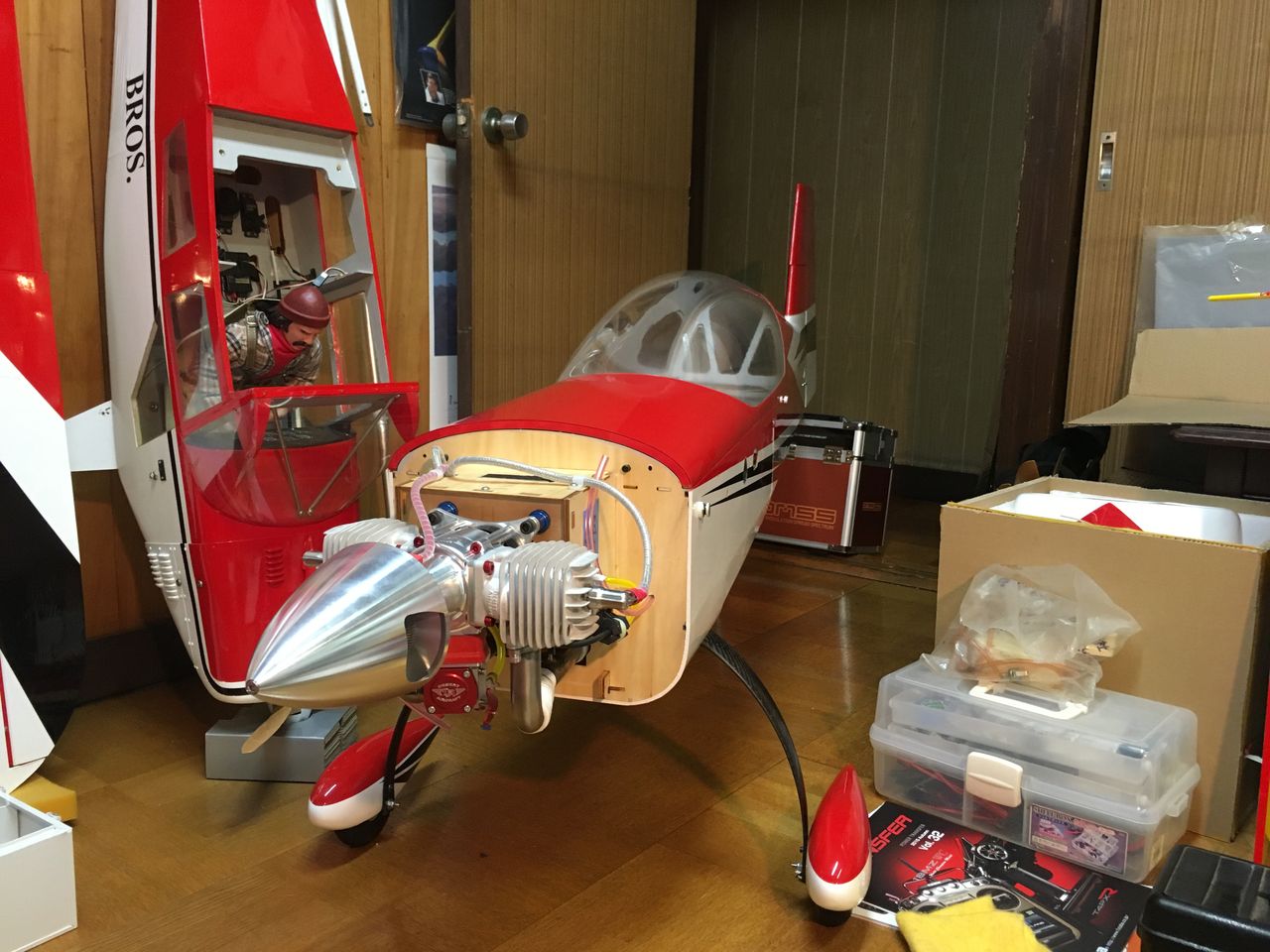

準備は整った。



IMG_8757
テスト開始! って、ここでエンジン掛けるわけではありません。



IMG_8758

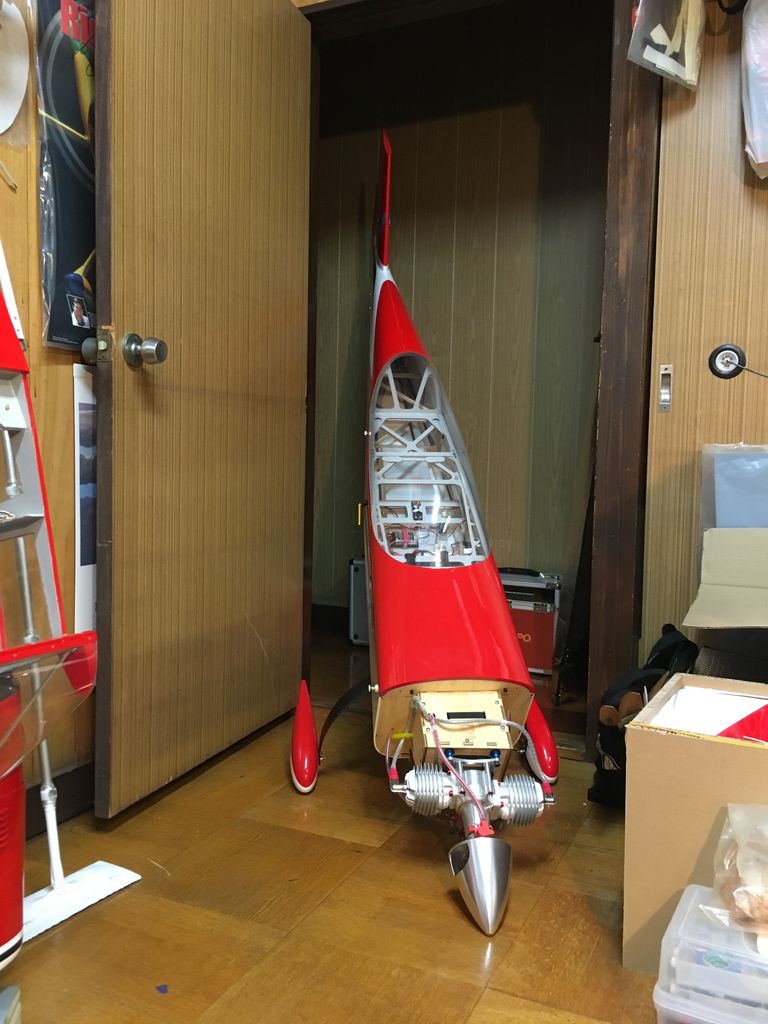

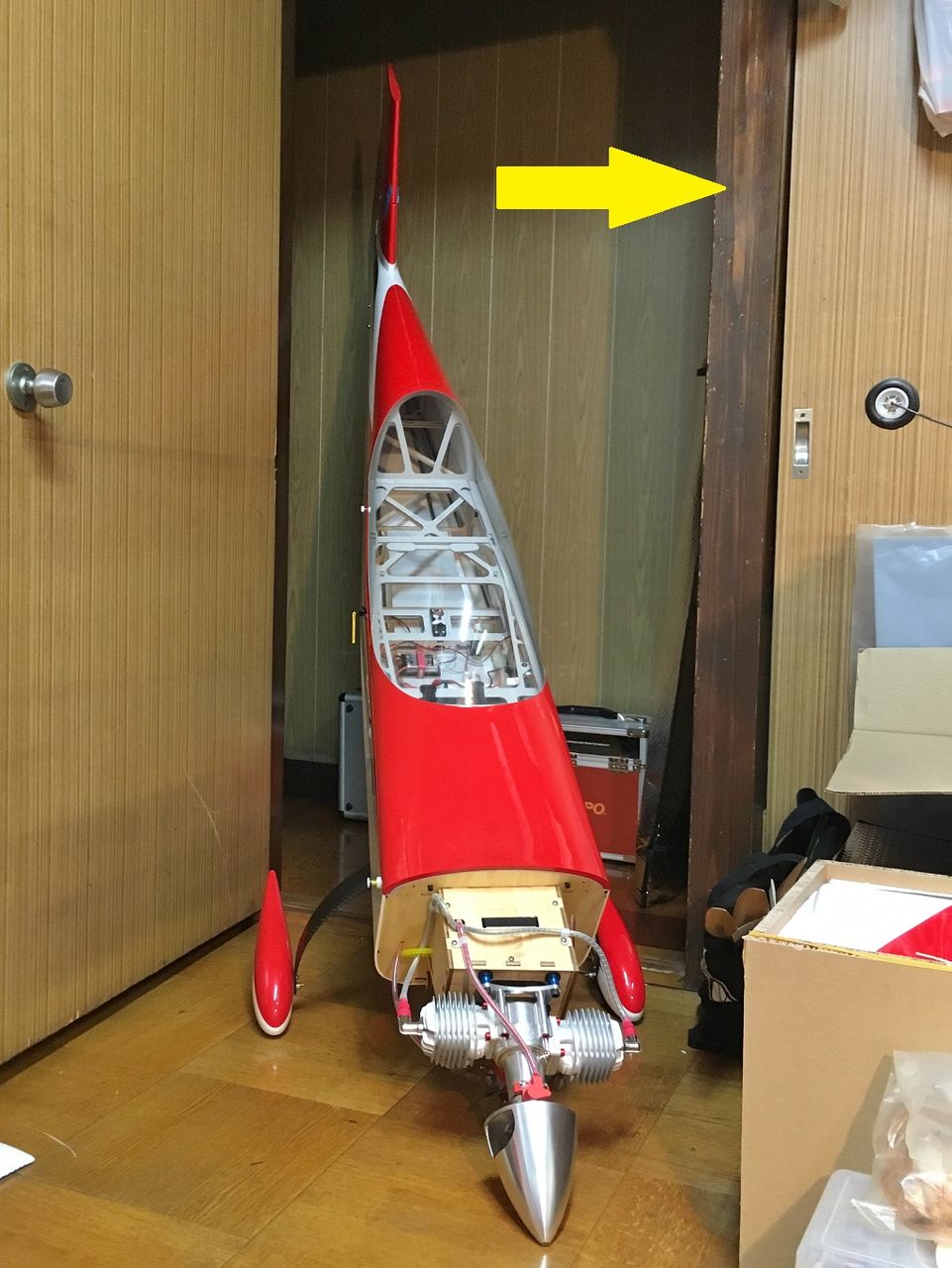

この工作室は廊下の突き当たりを右に入った部屋。



IMG_8771
出なかった!



IMG_8771

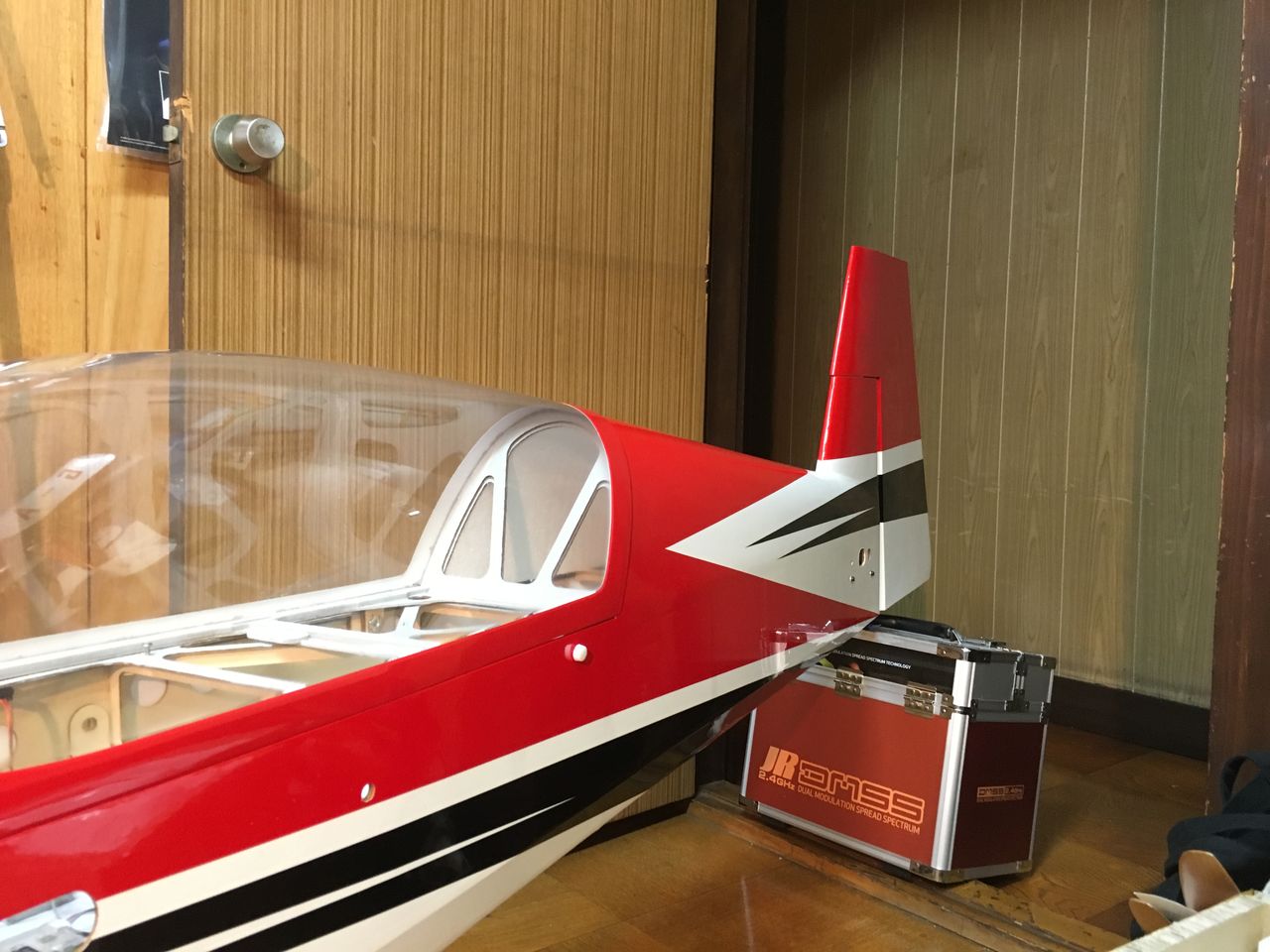

これは柱を切るしかないか?。柱の右の扉は押し入れなので、廊下の壁を突き破れば何とかなるか。やはり飛行機が2m を超える辺りから日本の住宅事情には反するようだ。翌日工務店さんに見てもらうと「柱は切る物じゃないよ!」と大笑いされた。飛行機と格闘すること1時間、四十八手を繰り返し何とか出せる体位を発見。忘れないように動画を撮った。

IMG_8752
良かった。一安心してラダーヒンジを本接着。もうラダーは外れない。



IMG_8792
IMG_8793

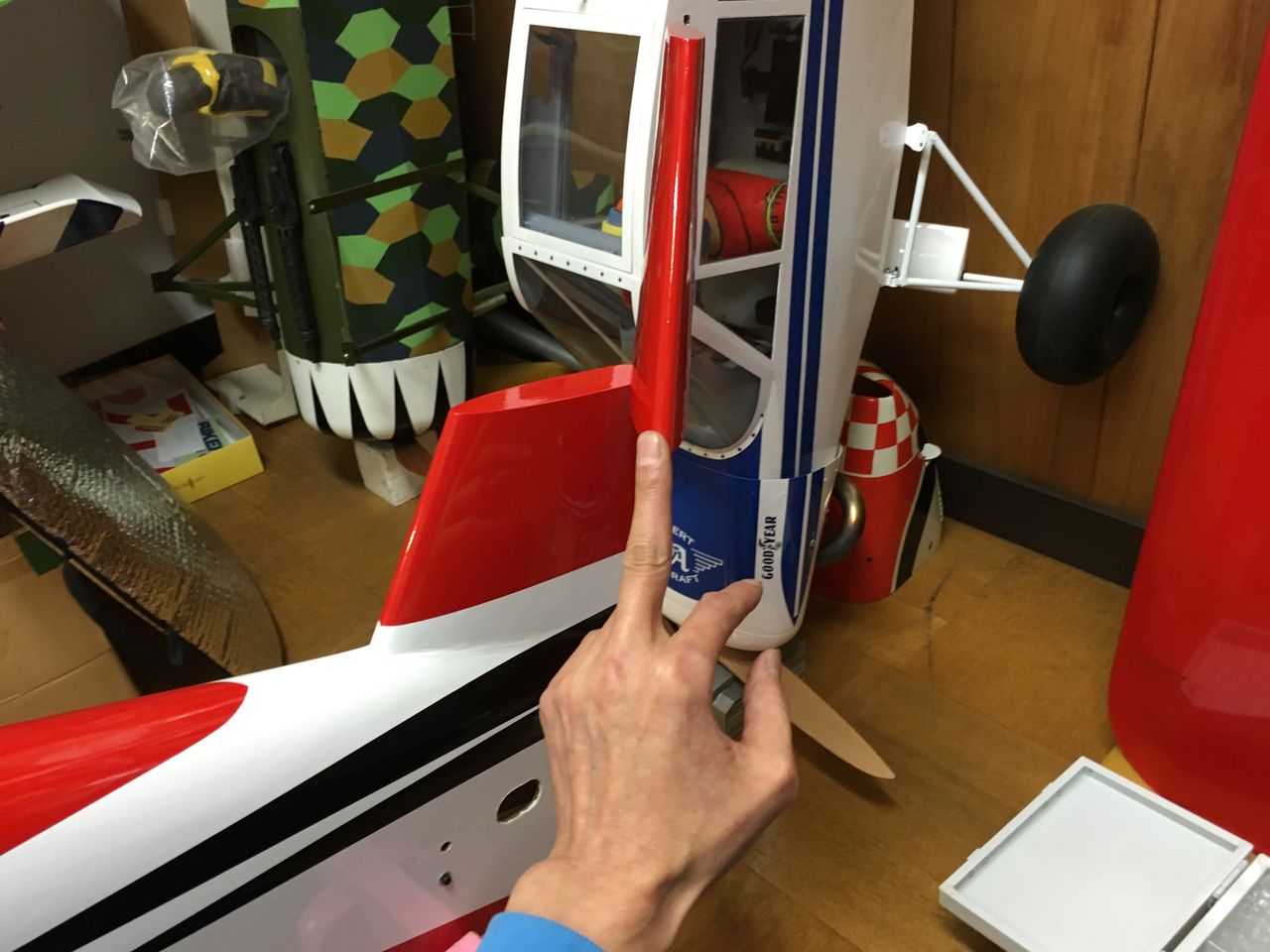

IMG_8794
予めこの位置にしておかないと出ないことも分かった。

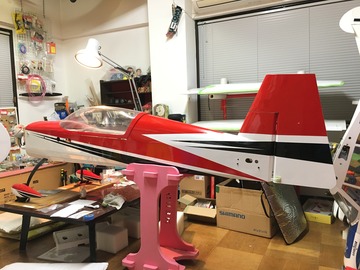

IMG_8795
これで先に進める。



DSC_0709

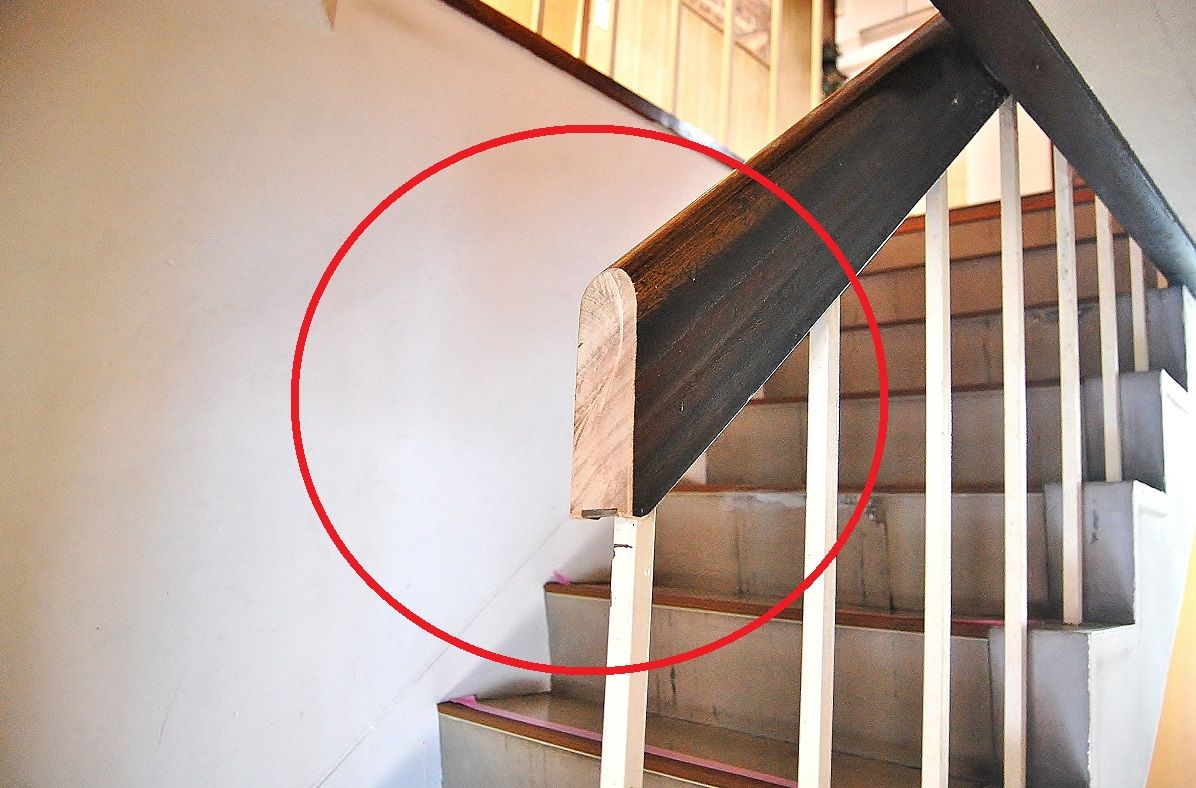

何とか部屋から出せたが階段は無理だった。止む無く手すりを大胆にカットした。やな趣味だね!

明日は、船長のクランク交換を!

本日は、船長のビックシングルの話題であったが?【橋輪Blog】

本日は、船長のビックシングルの話題であったが?

本日は、船長のMu SLX ビックシングルのクランク変更の話題を予定していましたが、ちょっとばかりトラブル発生のため社長室よりお届けする。

DSC_2460
燃料、スモークオイルタンクは取付したが、中身を作っていなかった。



IMG_8654

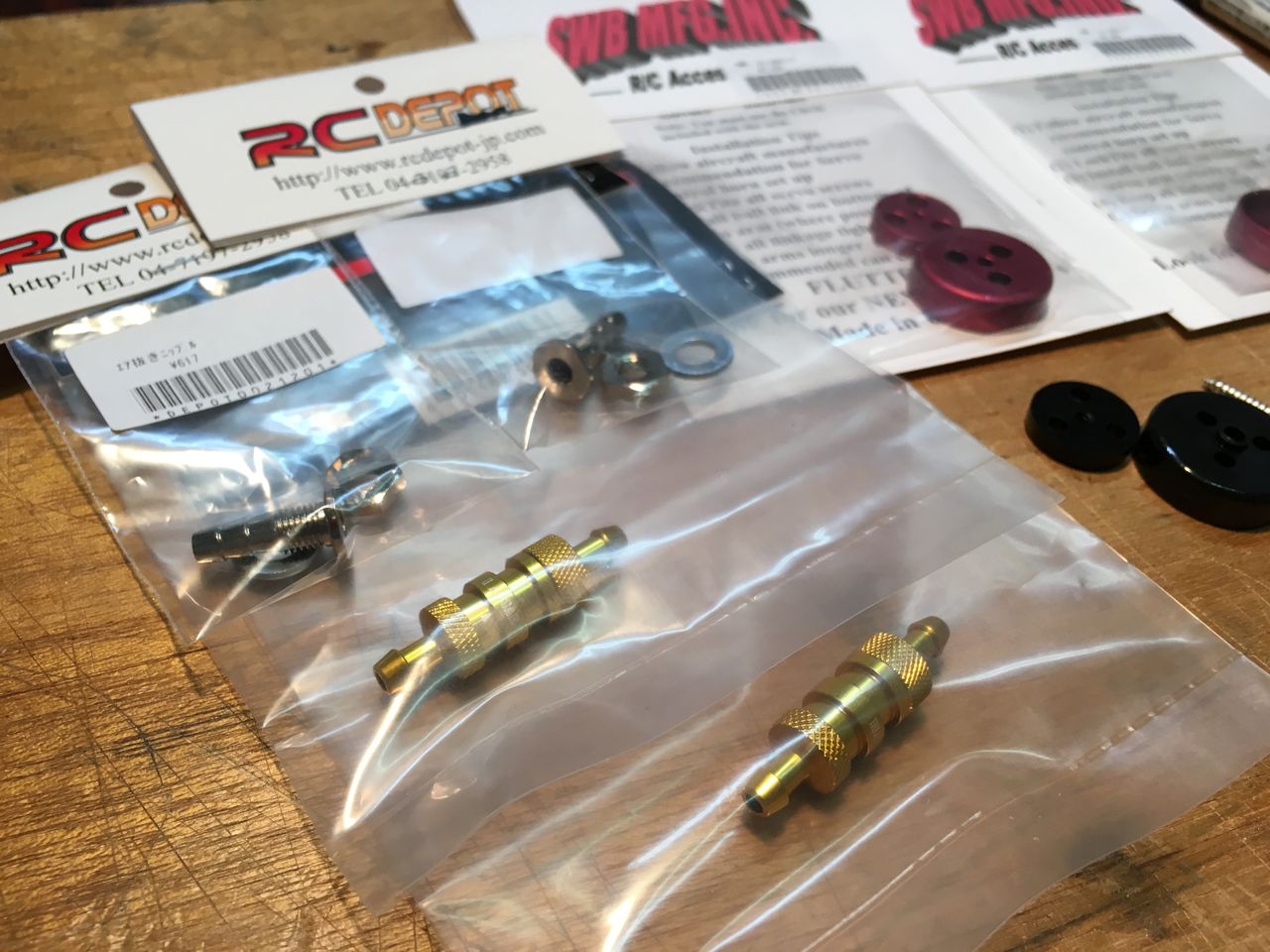

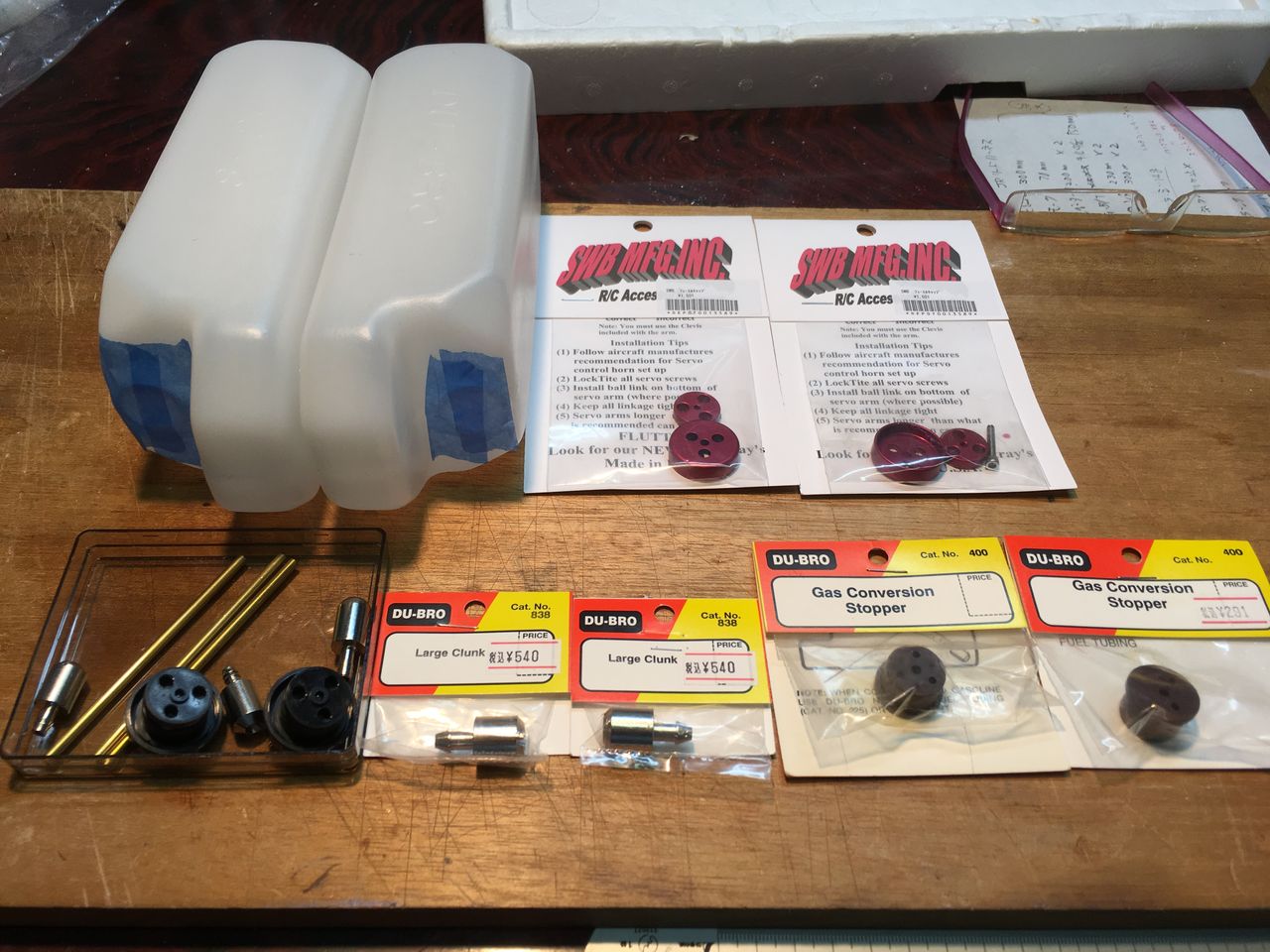

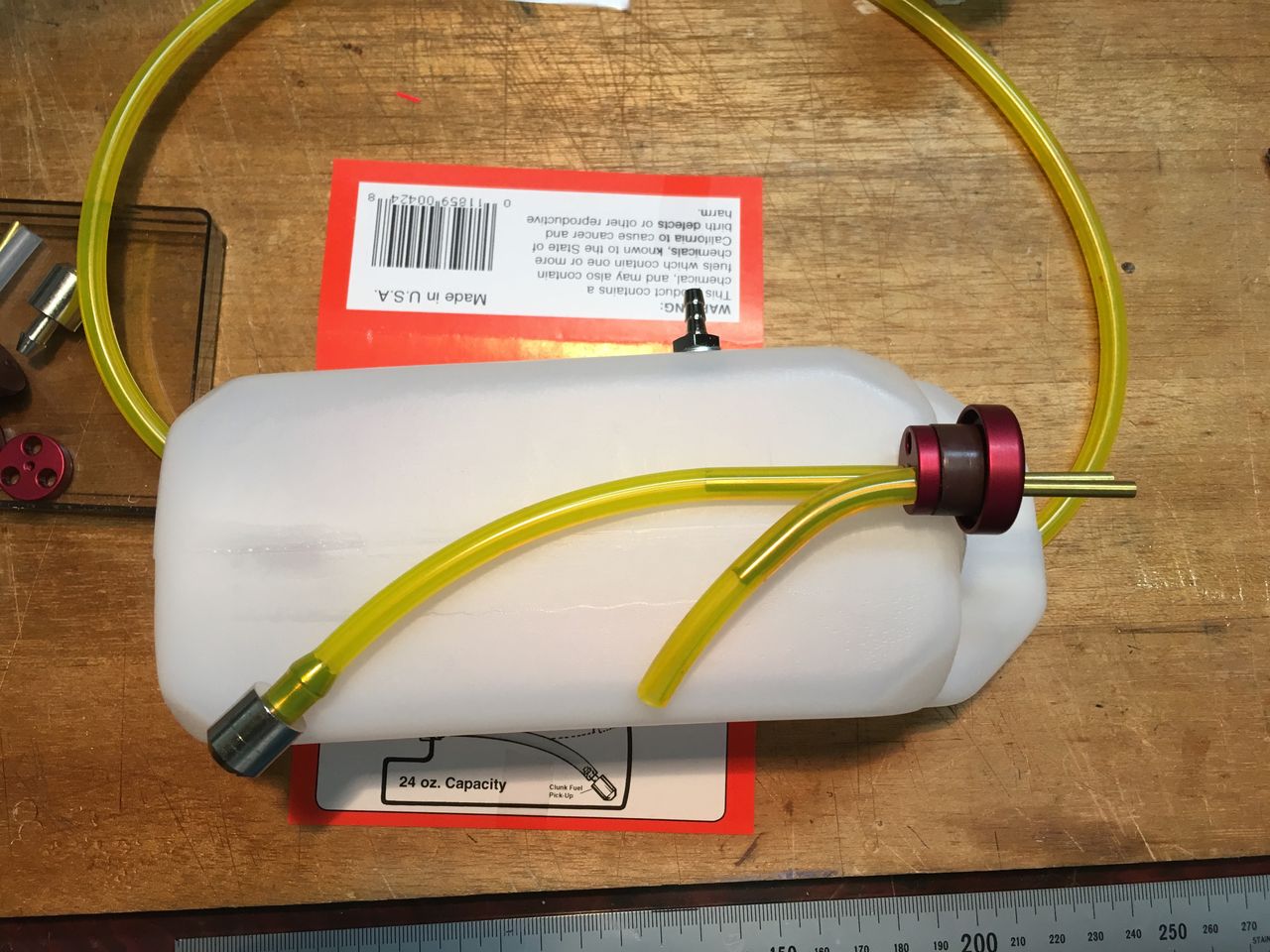

燃料タンクを購入すると一式の部品が付属するが、



IMG_8656

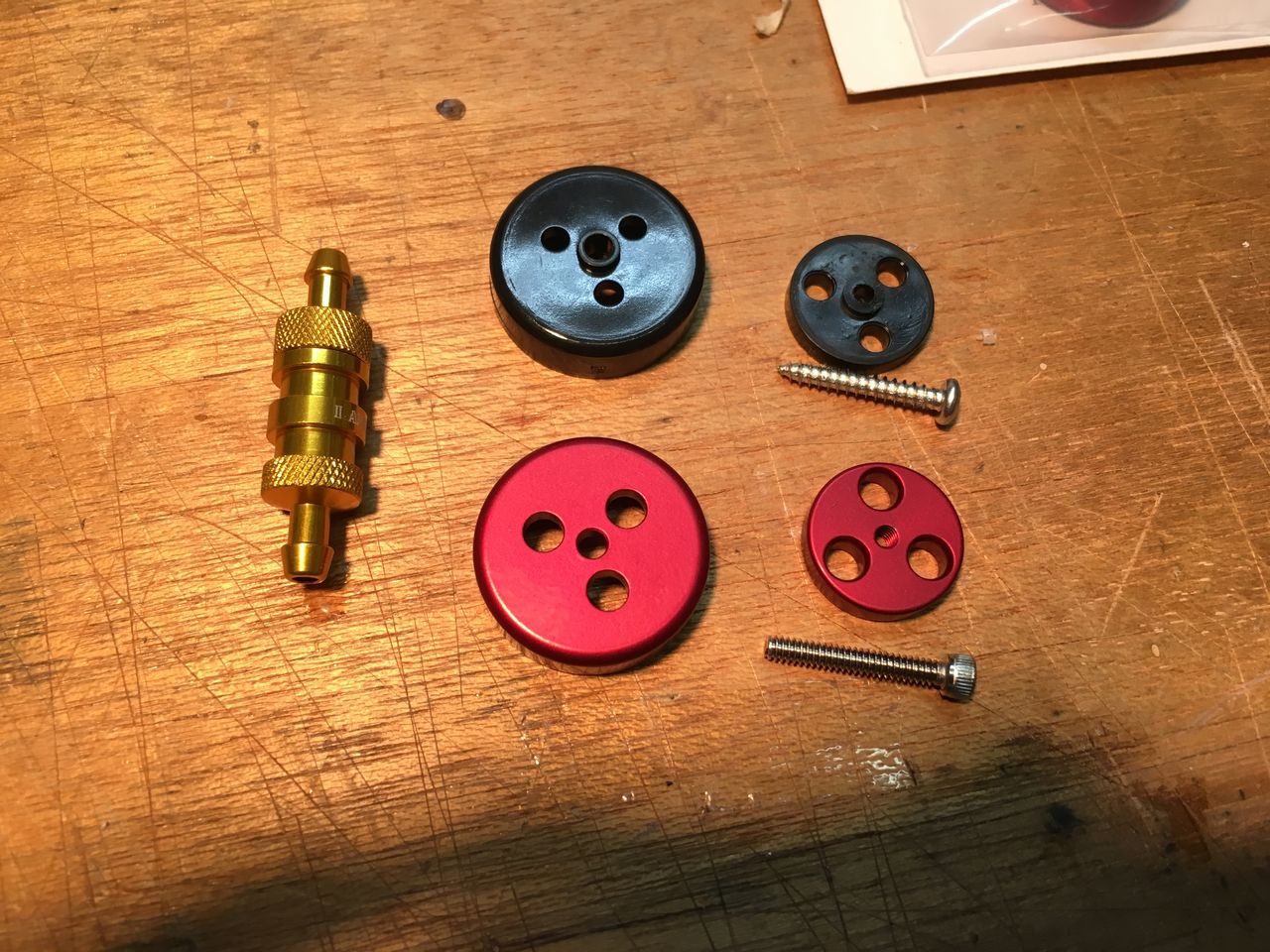

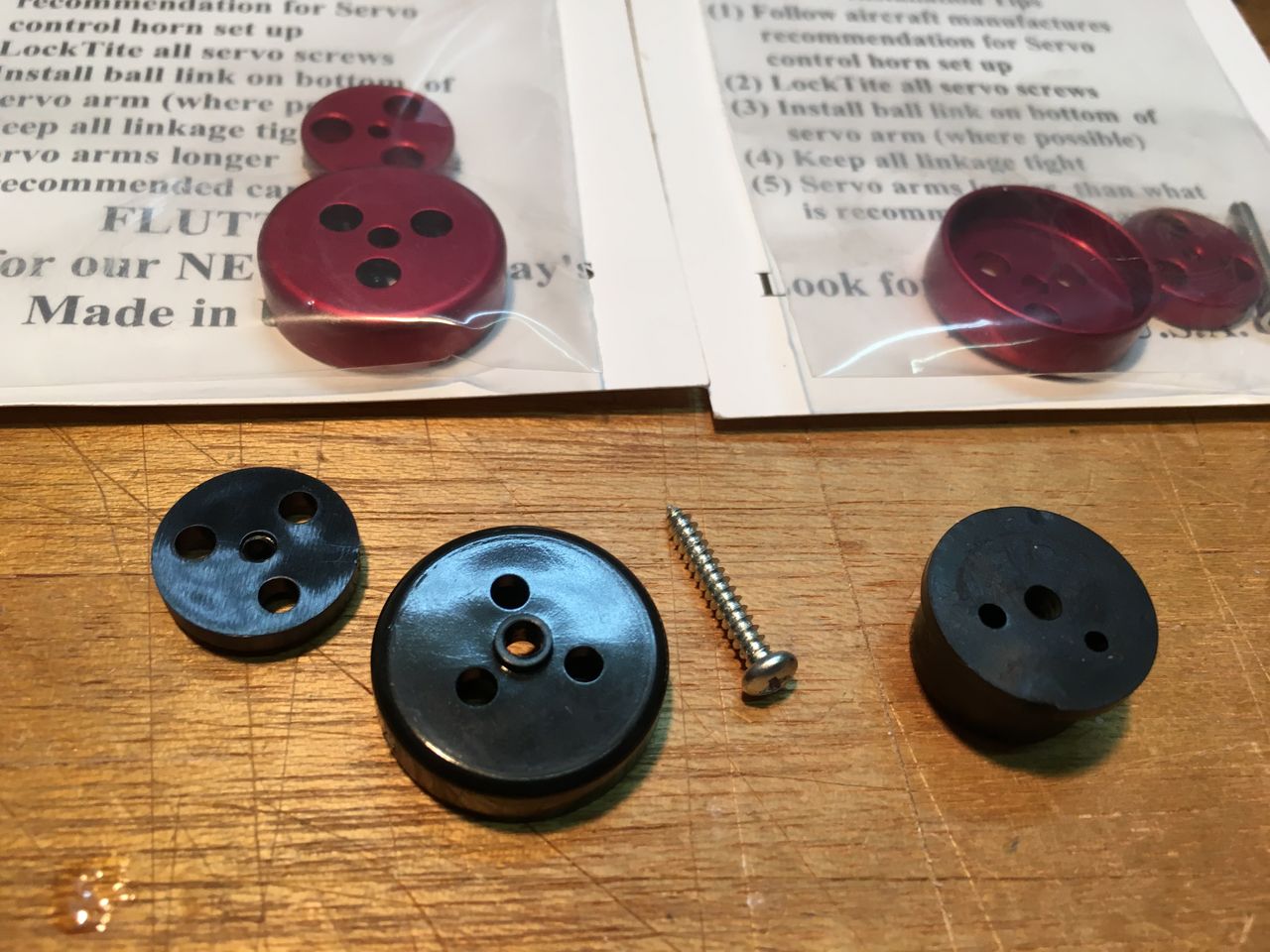

ちょっと拘ってみる。プラパーツからアルミアナダイズドパーツに変える。



IMG_8657
フィルターはゴールドをチョイス。



IMG_8659
やはりプラよりも質感、性能共に上回る。自転車でもこのようなパーツに組み替える気持ちは良く分かる。付属の部品で済むものを敢えて変えてみたい気持ちには、お金がもったいないなどの考えは一切吹っ飛ぶのだ。

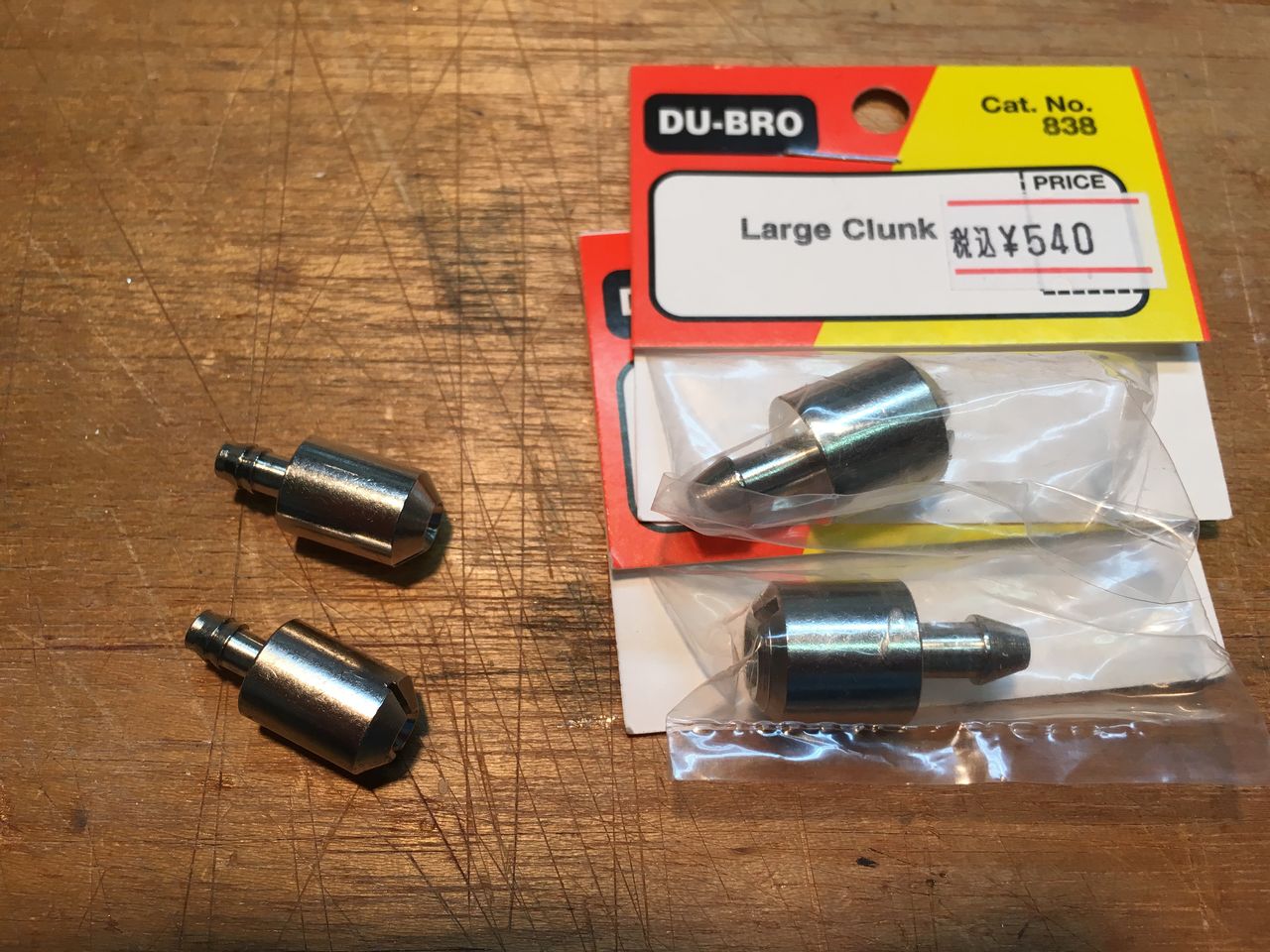

IMG_8655
ストレーナー先端につけるウエイトもラージタイプに変更。



IMG_8658
エア抜きブリーザーも既存のものではなく、タンク上部に新たに作る。



IMG_8660
タンクに開けた穴に中から通さないといけないが、ボトルシップ宜しく、手が入りません。



IMG_8661

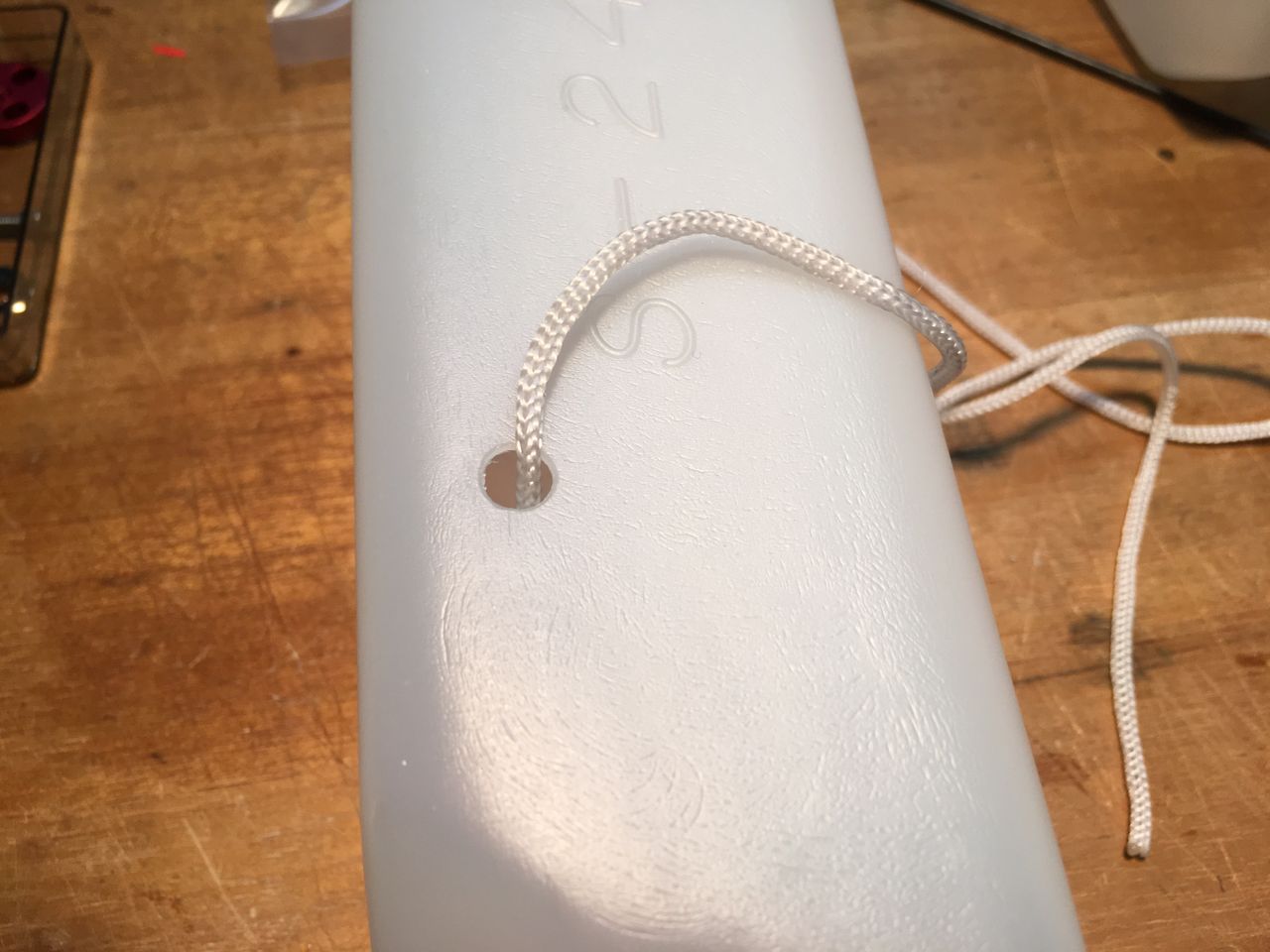

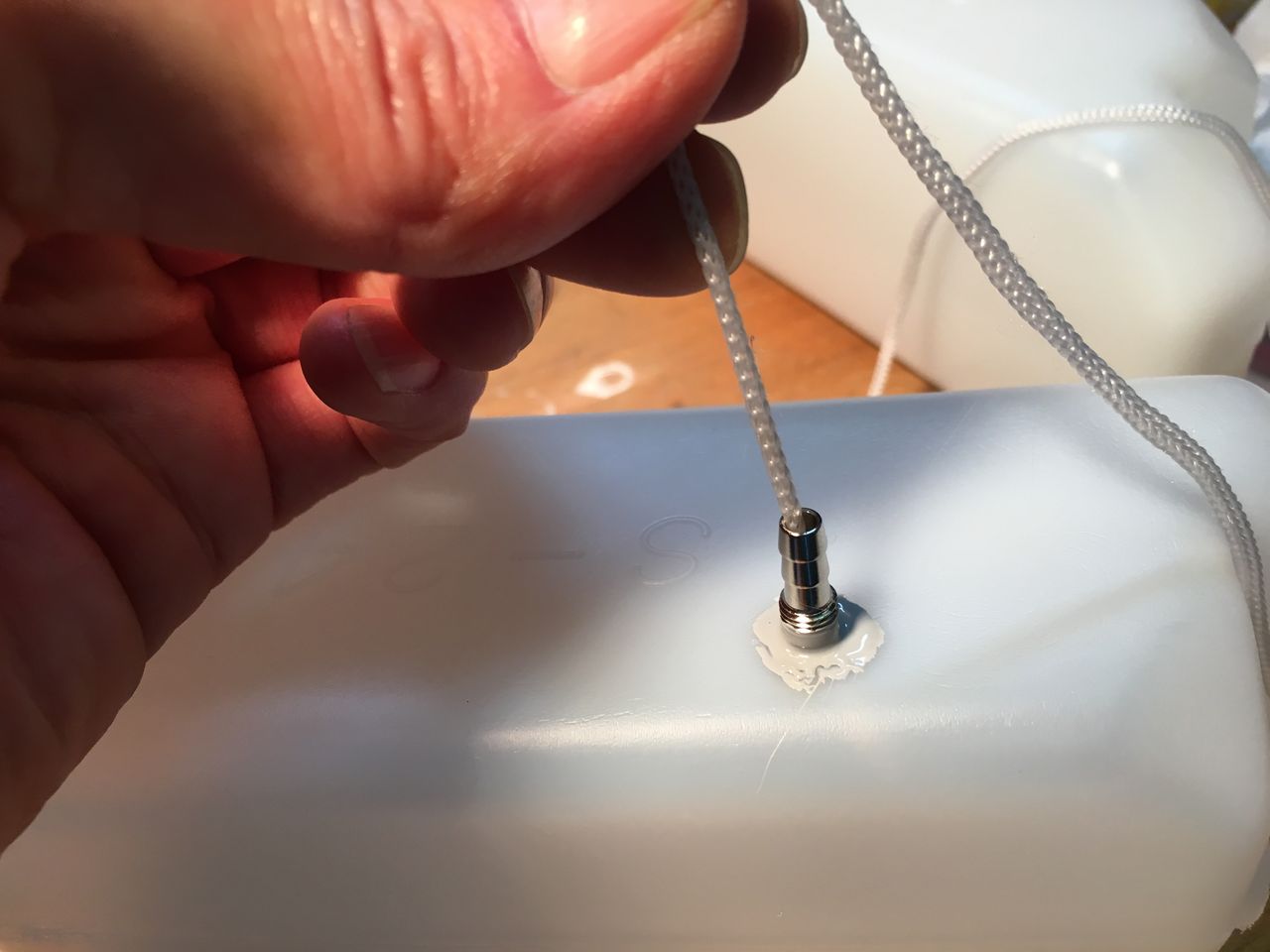

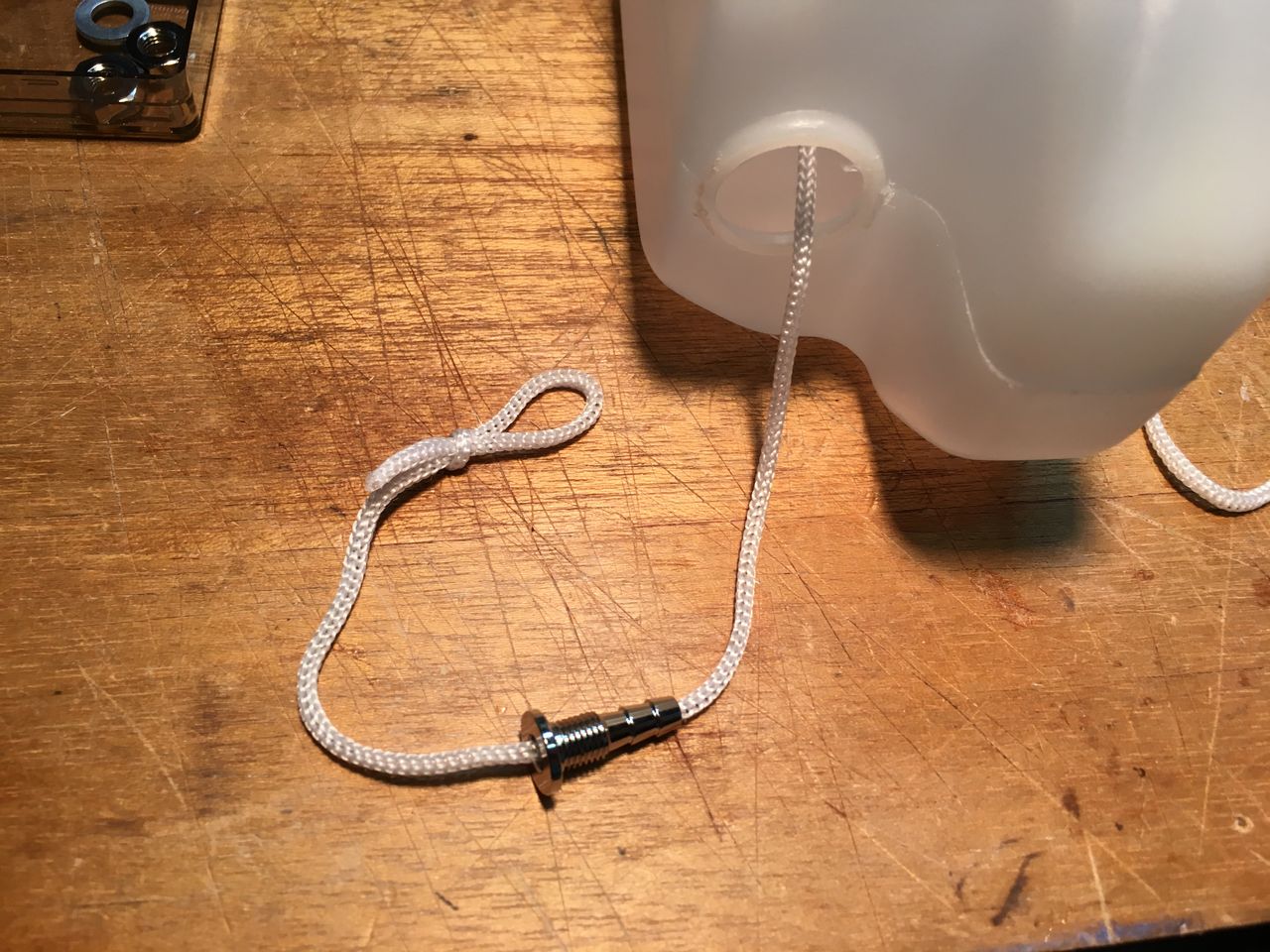

ここはちょっと頭を使わないとね。ここで紐が登場。



IMG_8662
ここにニップルを通して、



IMG_8663
密着する面には耐ガソリン性液状ガスケットを塗布。



IMG_8664
タンク内に触らぬよう紐を引き上げて、



IMG_8665
ナットを締めれば簡単です。



IMG_8667

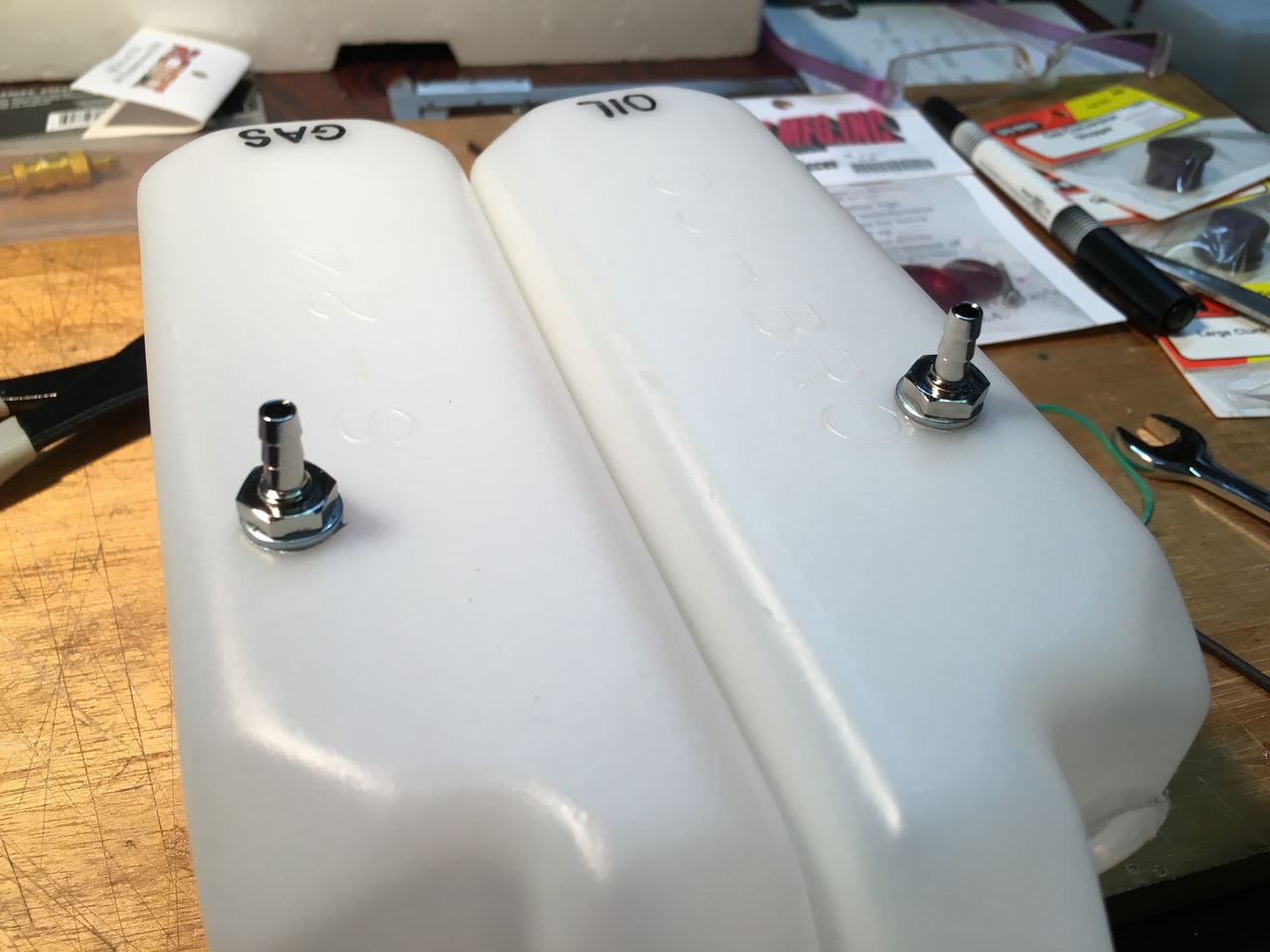

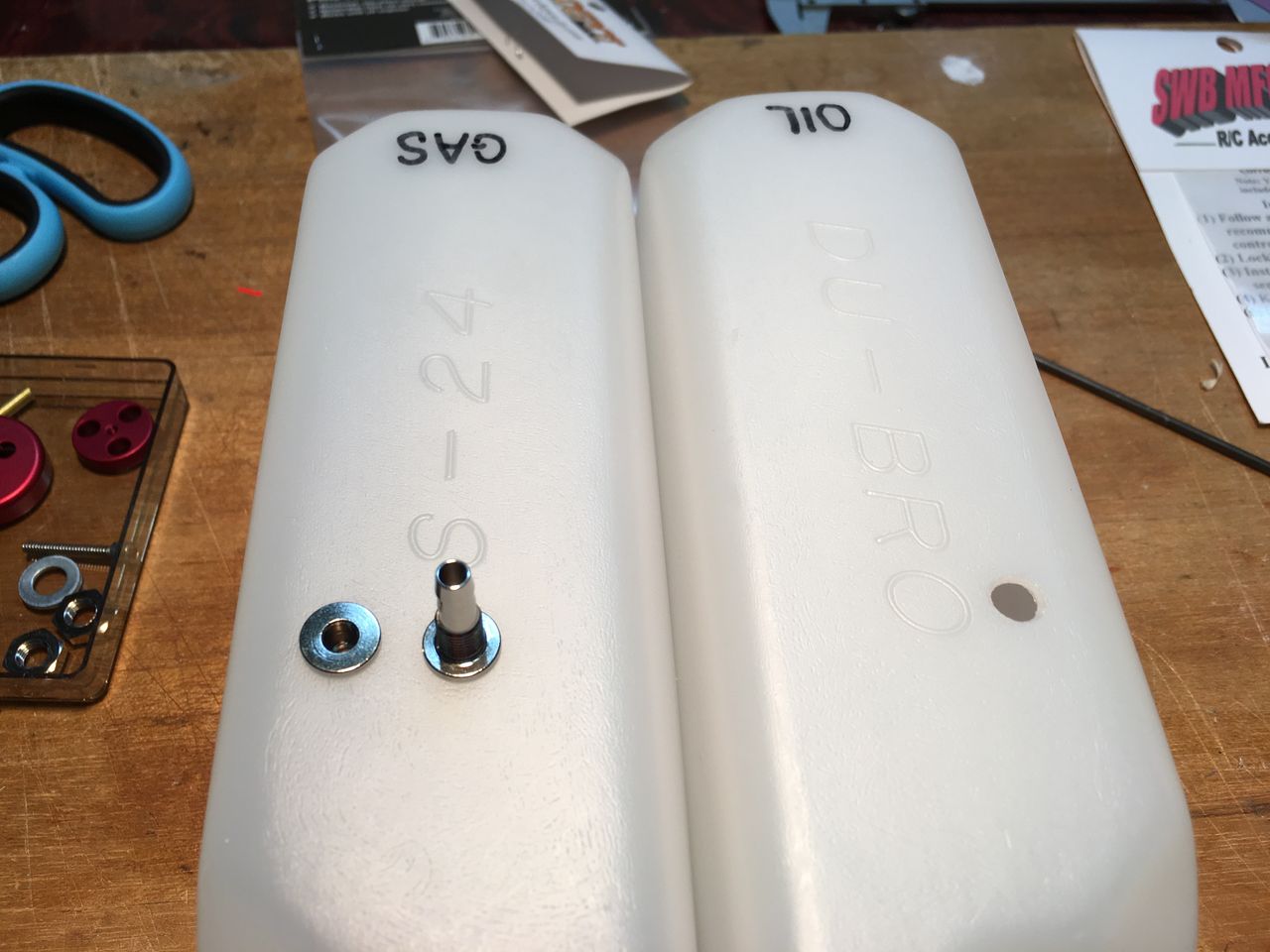

ブリードニップル取付完了。

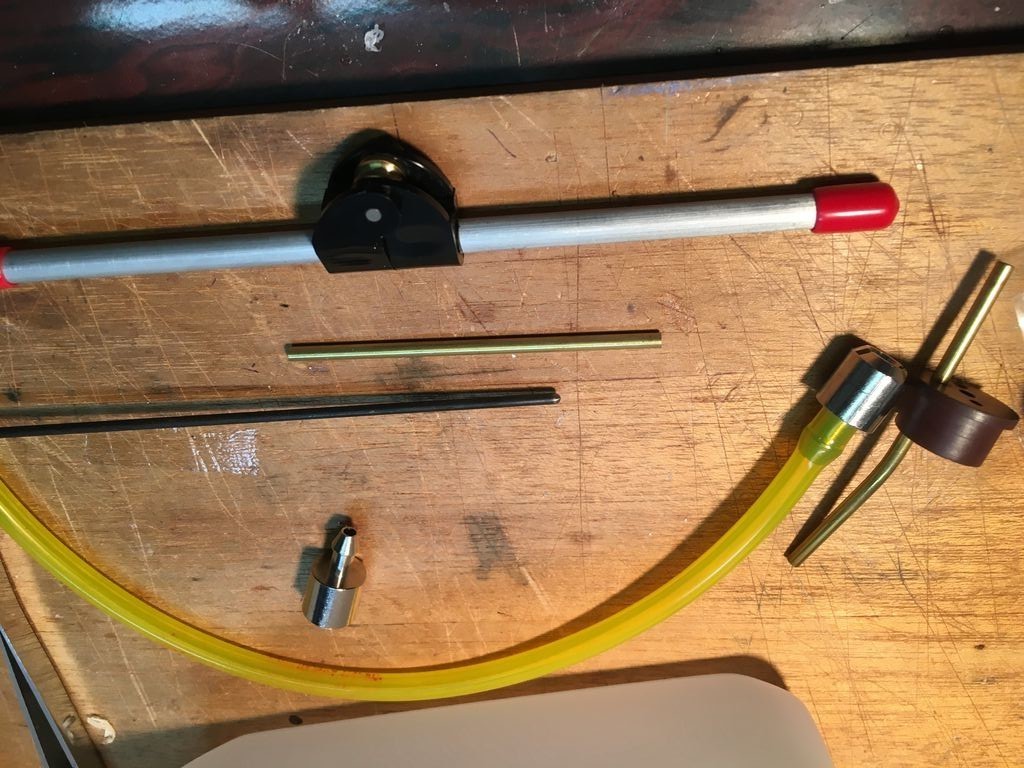

IMG_8668

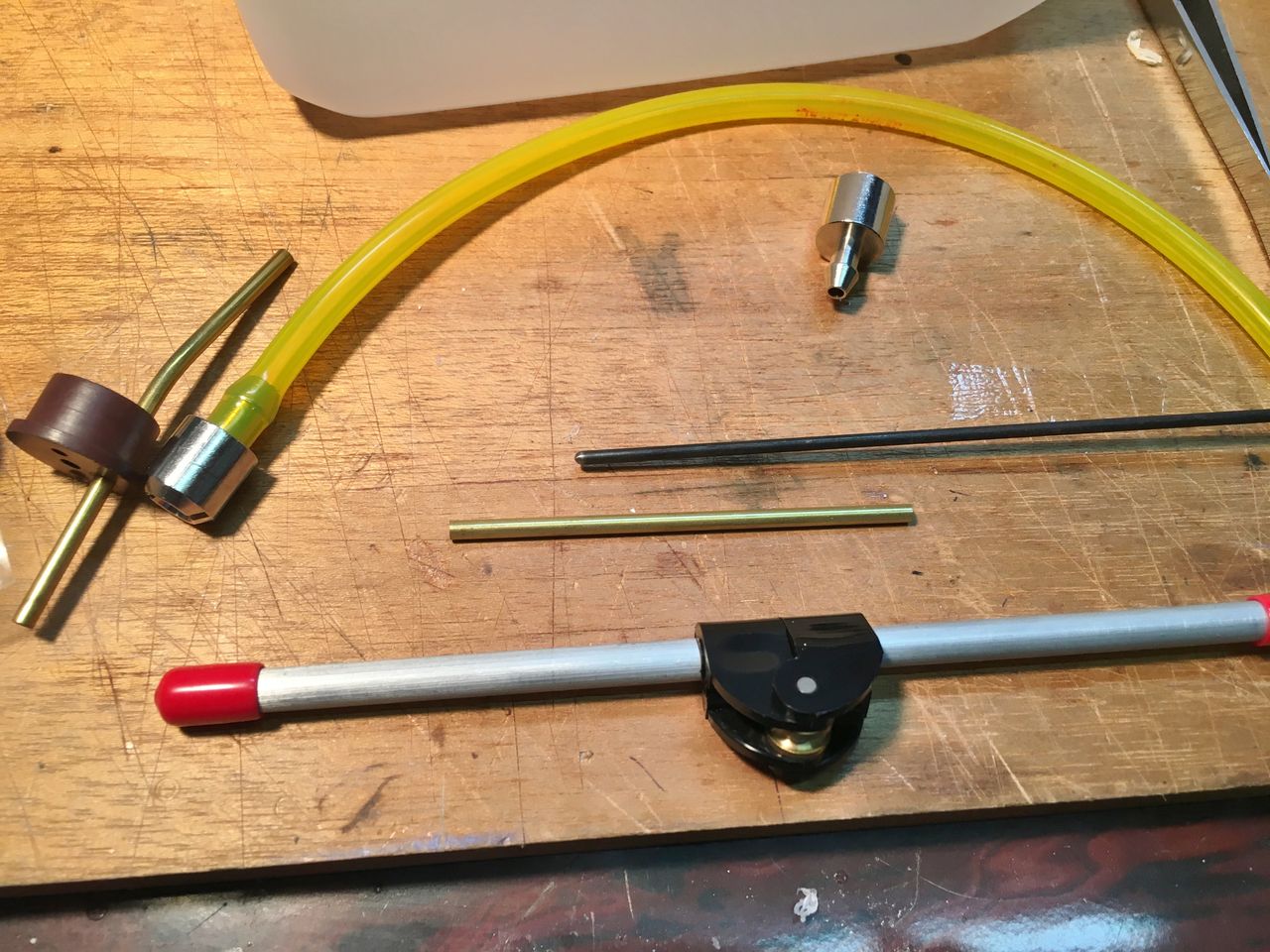

続いてタンク内の配管。前回使って今一だったパイプベンダー。



IMG_8669

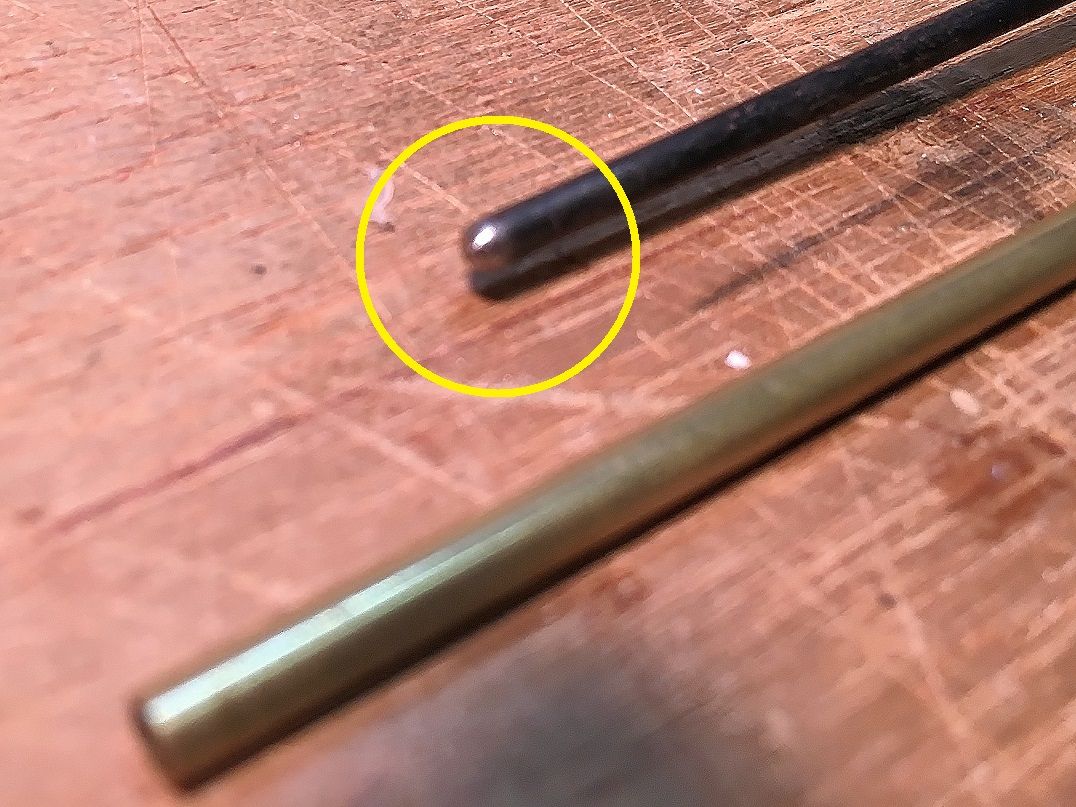

プロに教わったパイプの曲げ方を試してみる。パイプ内径にピッタリ合った鉄棒の先端を丸く加工する。



IMG_8670
曲げたいところまで突っ込んでちょっと煽り、



IMG_8671
ちょっと抜いては曲げを繰り返すと綺麗なアールが出来た。流石だMさん。



IMG_8674

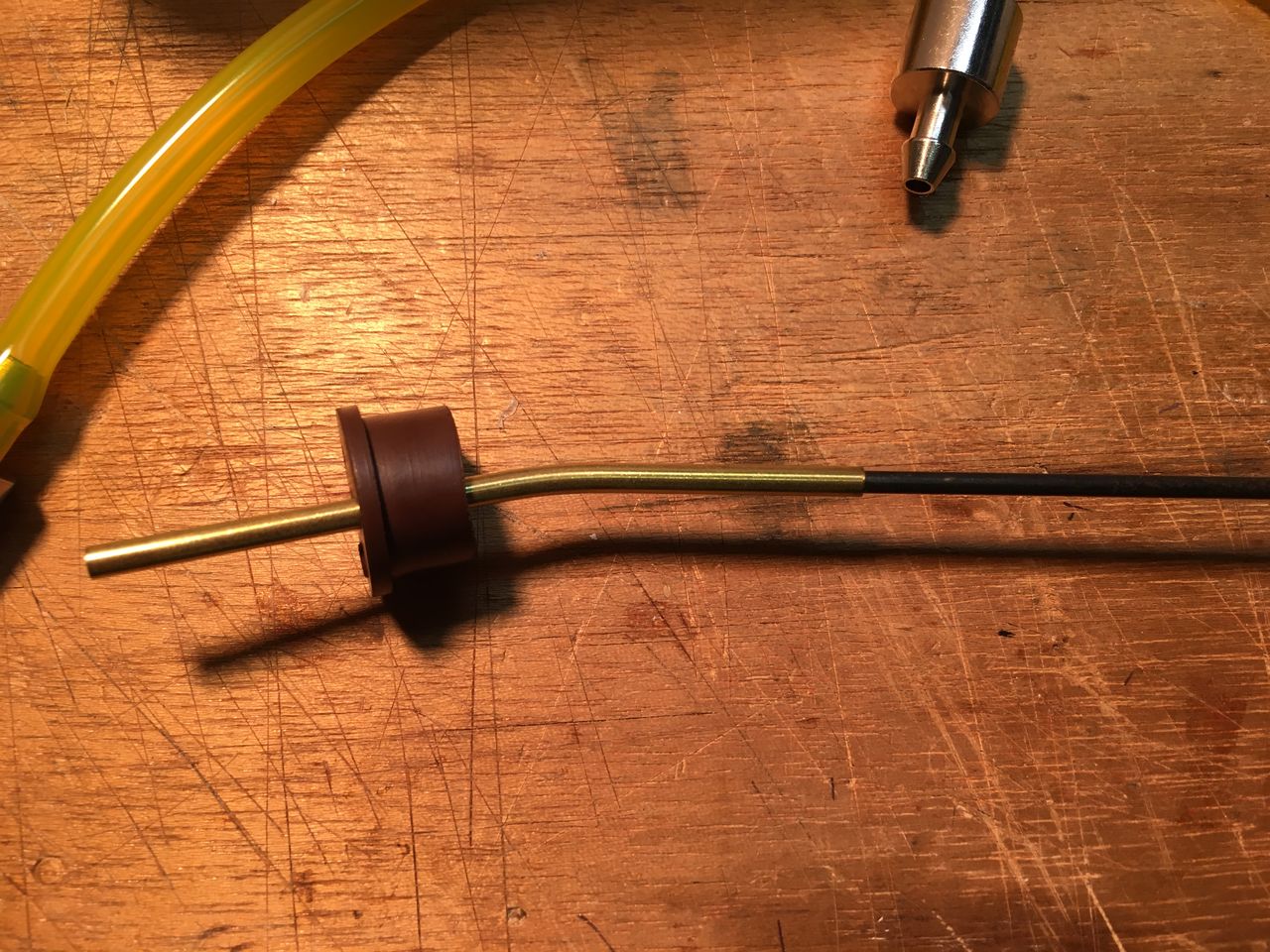

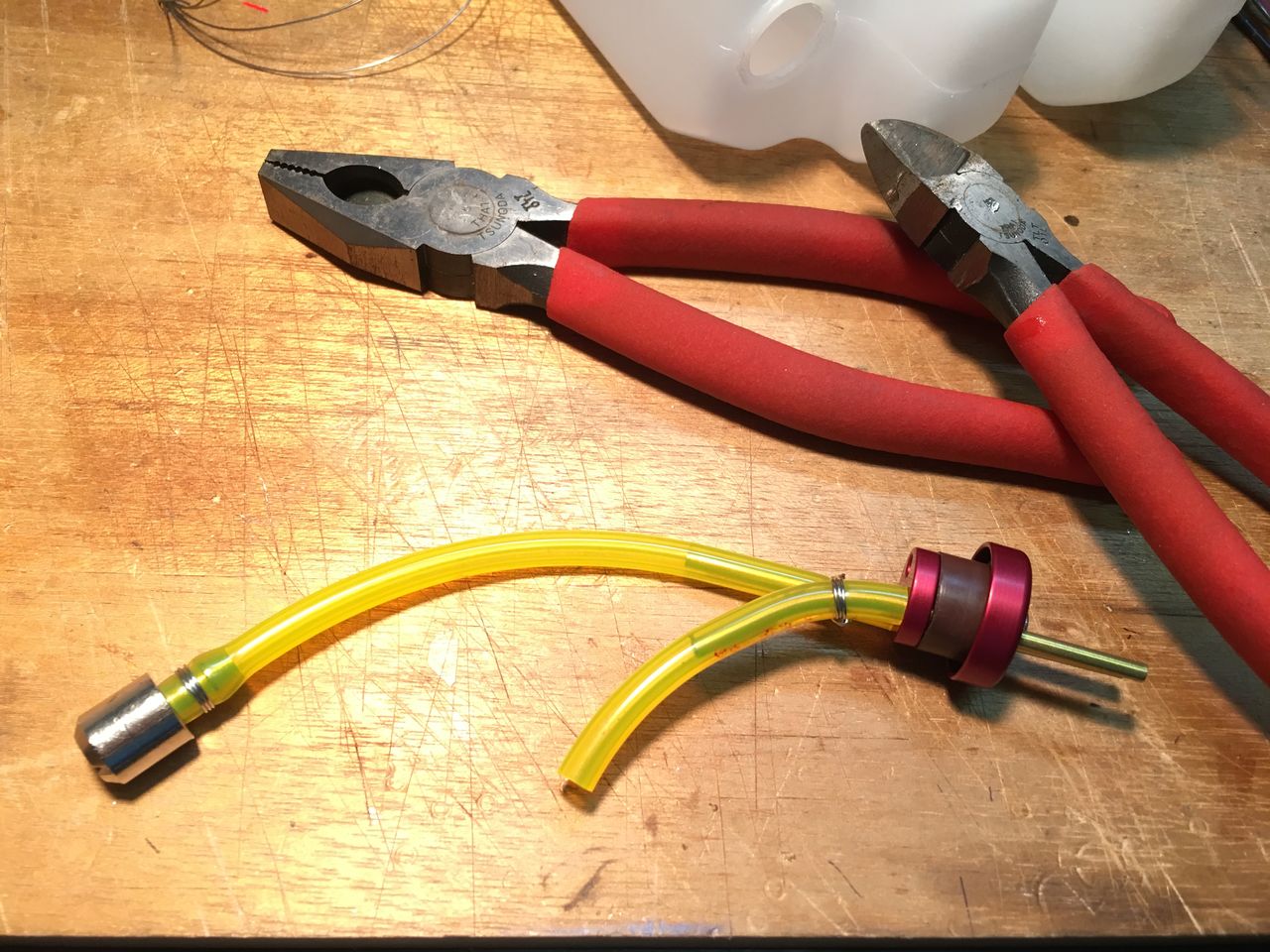

タンク内の配管。短い方が給油口、長い方がキャブレターへと繋がる。重りは重力で何時でも地面方向にいるので、背面飛行でも燃料が吸えるってわけ。

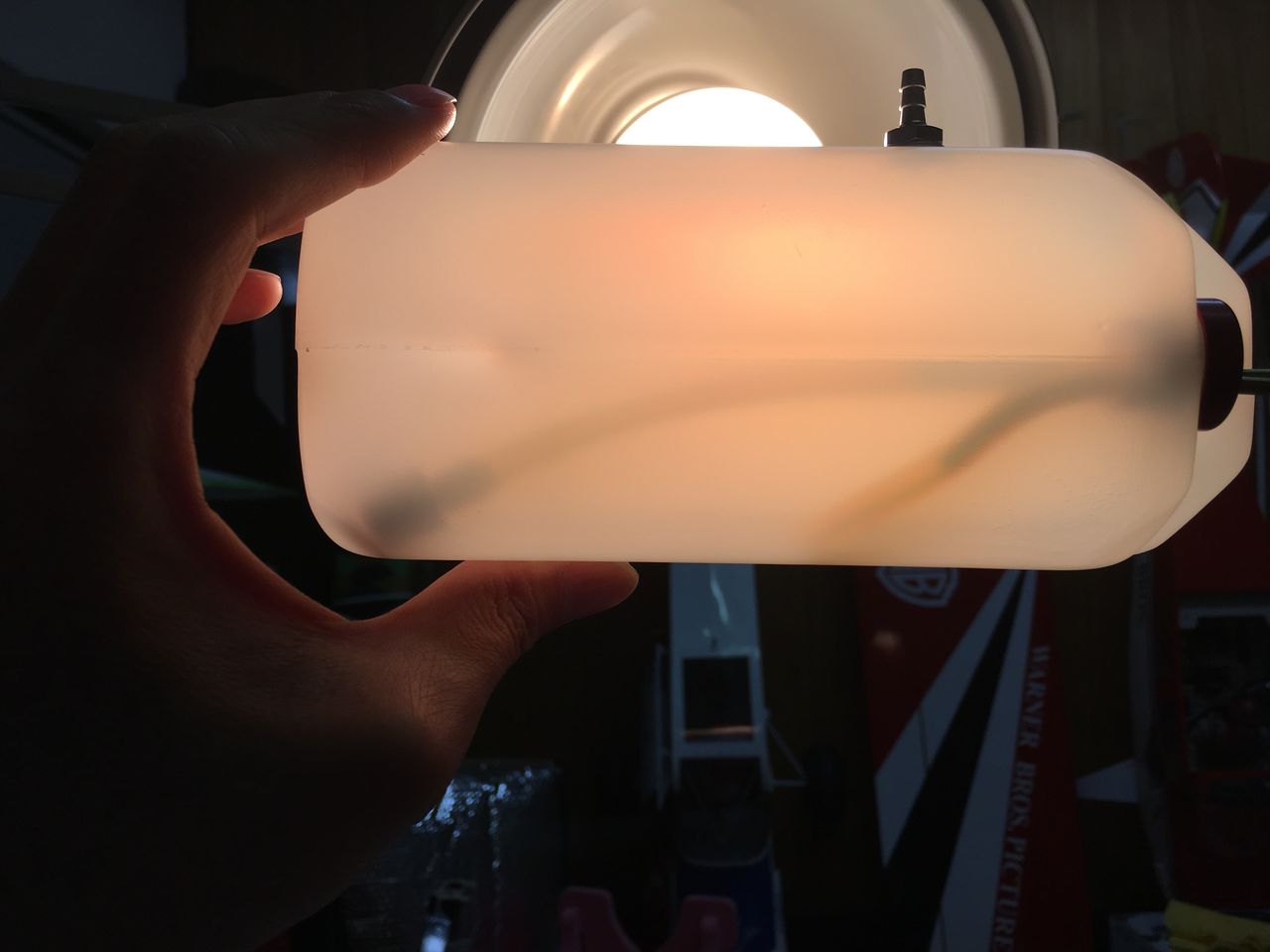

IMG_8677
セットした状態を電燈に賺して確認する。



IMG_8678
OK であれば抜け止めのワイヤリング。



IMG_8679

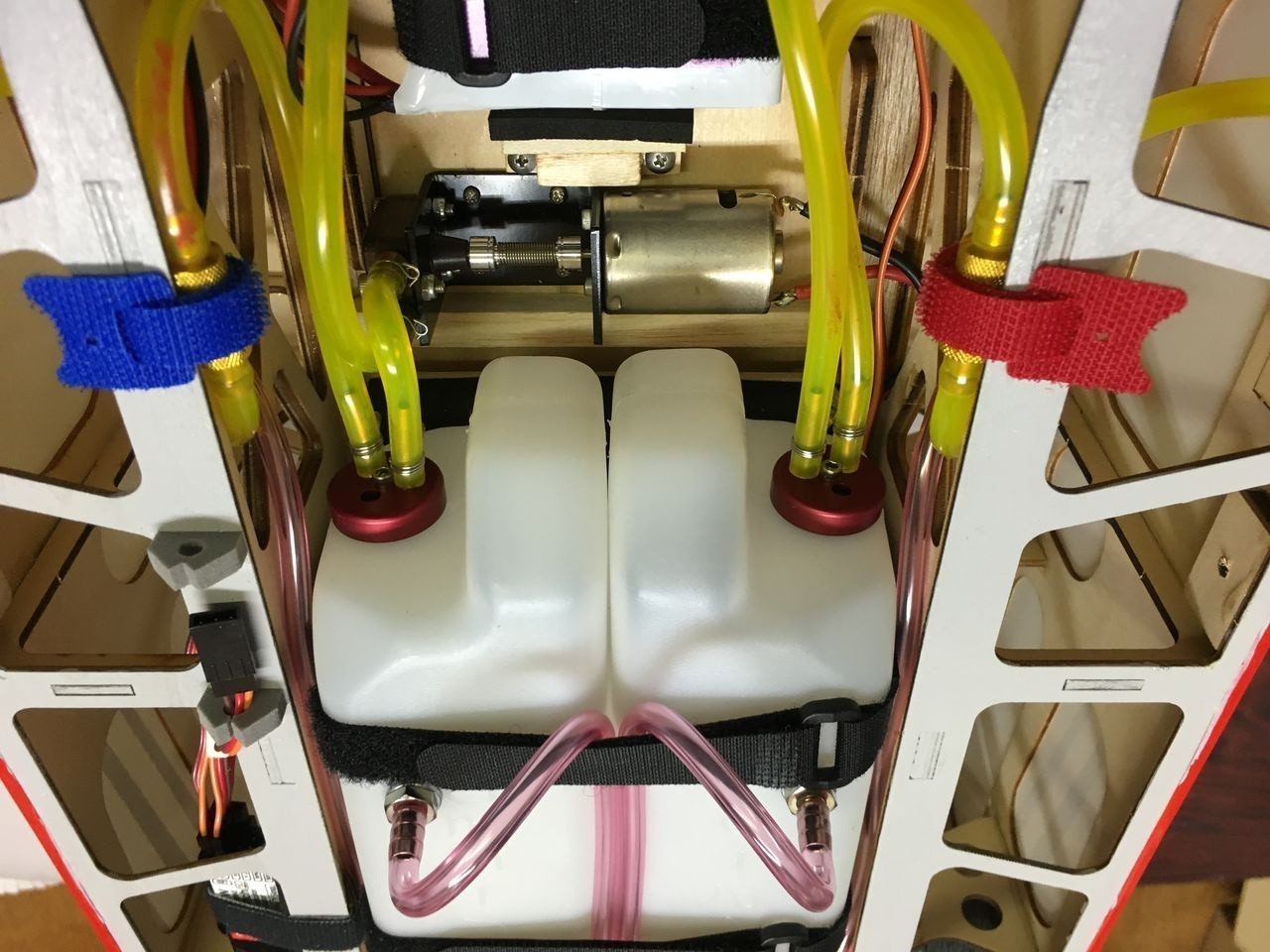

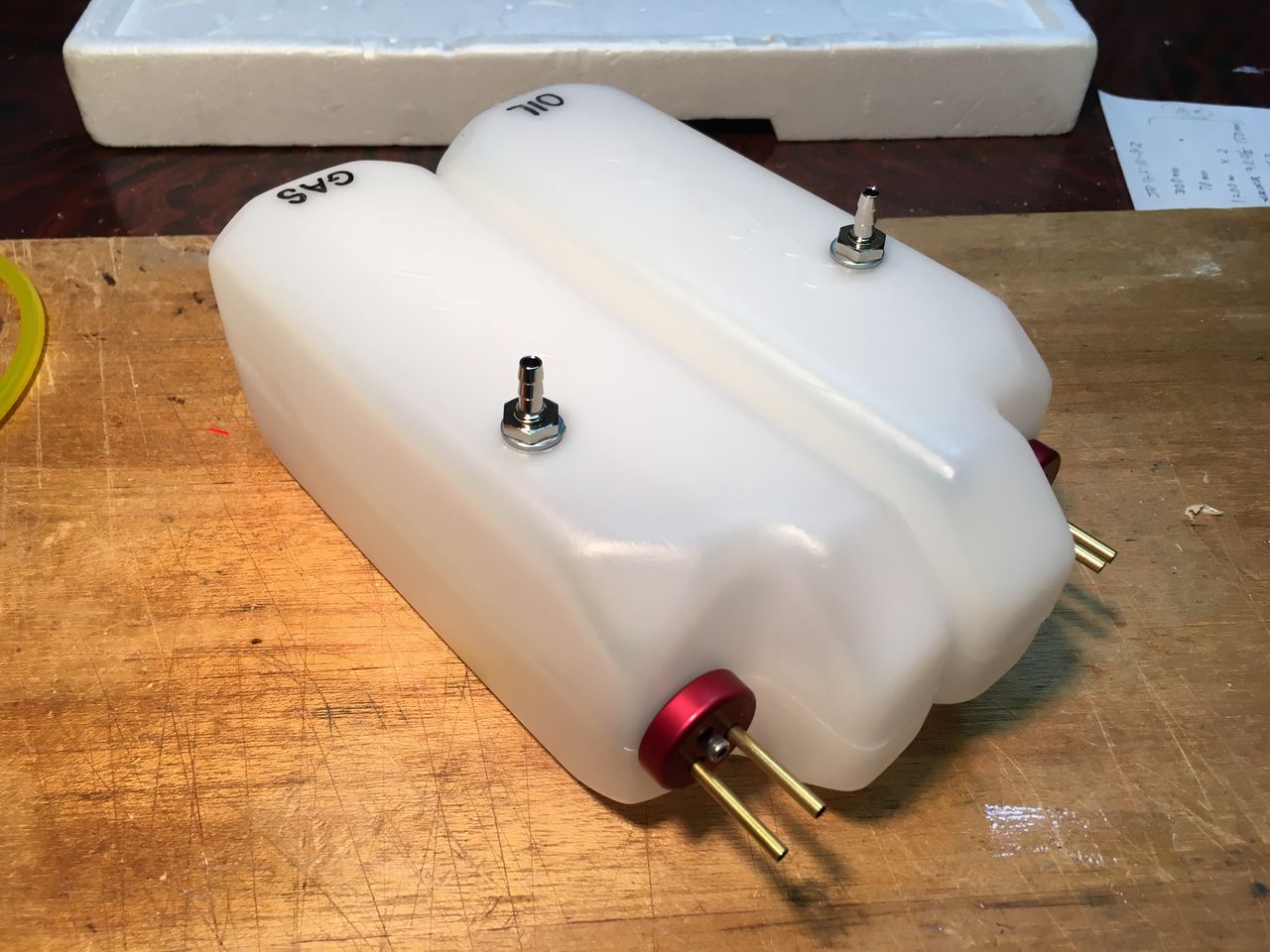

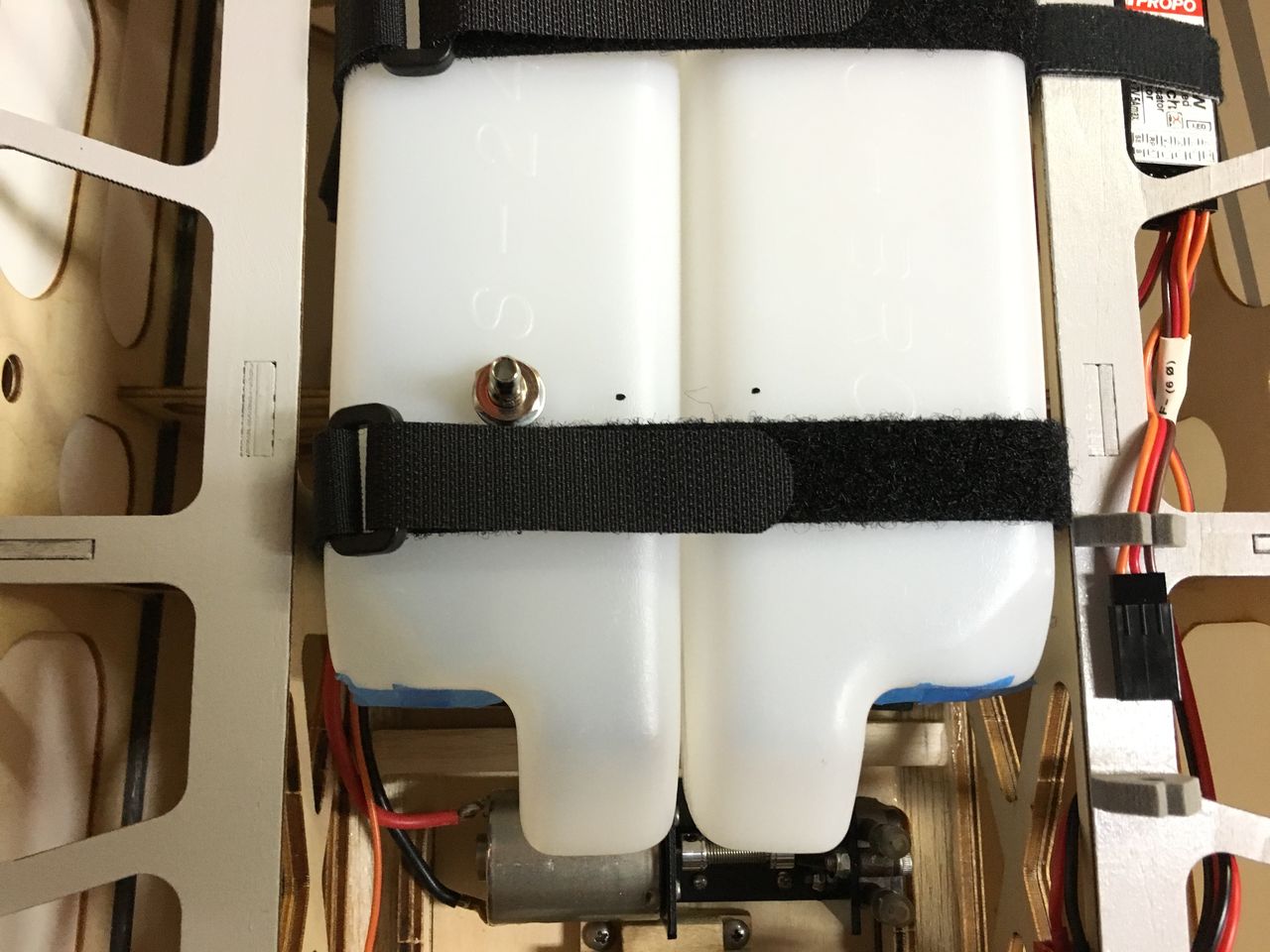

二つのタンクが完成。



IMG_8686

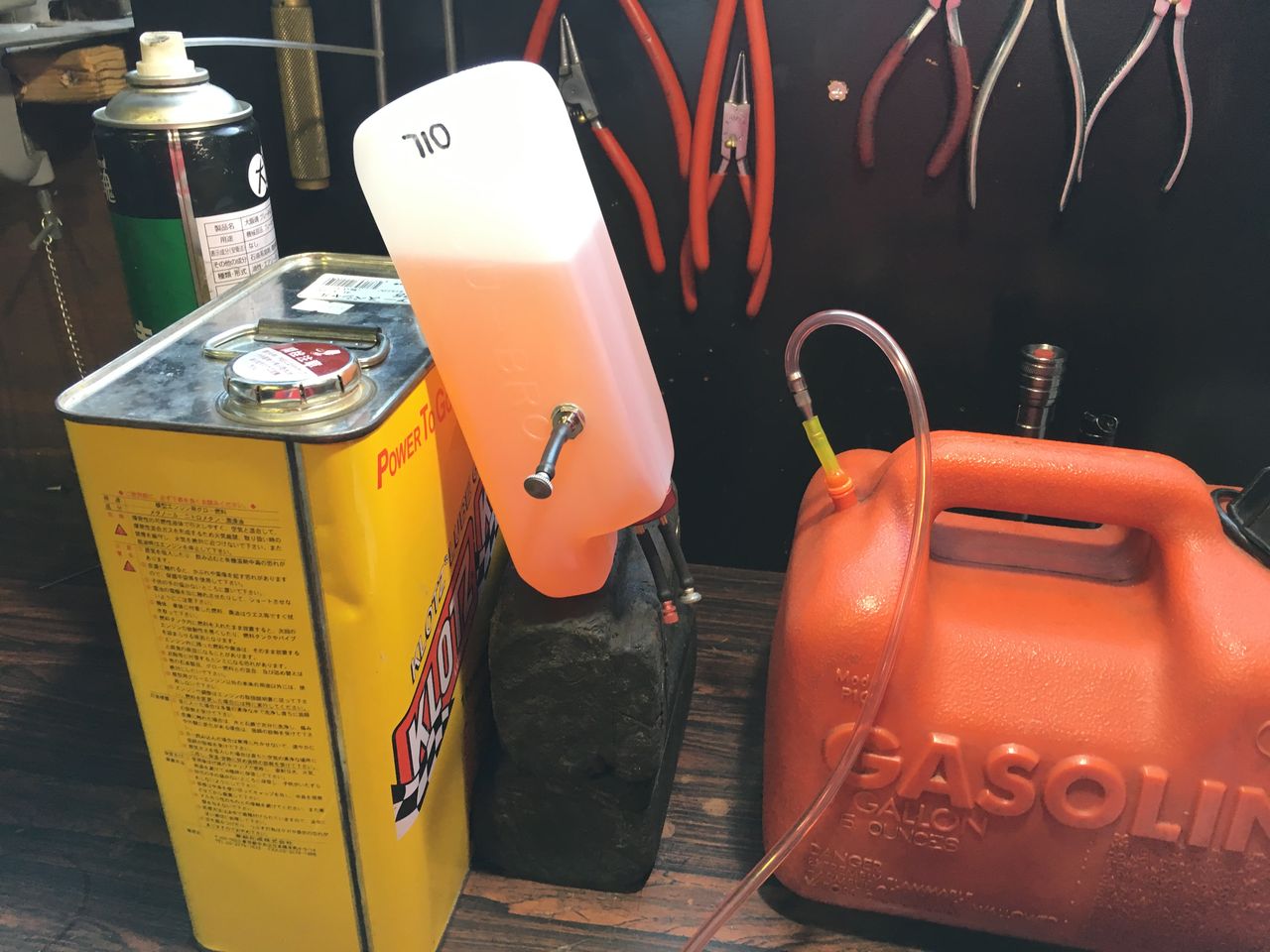

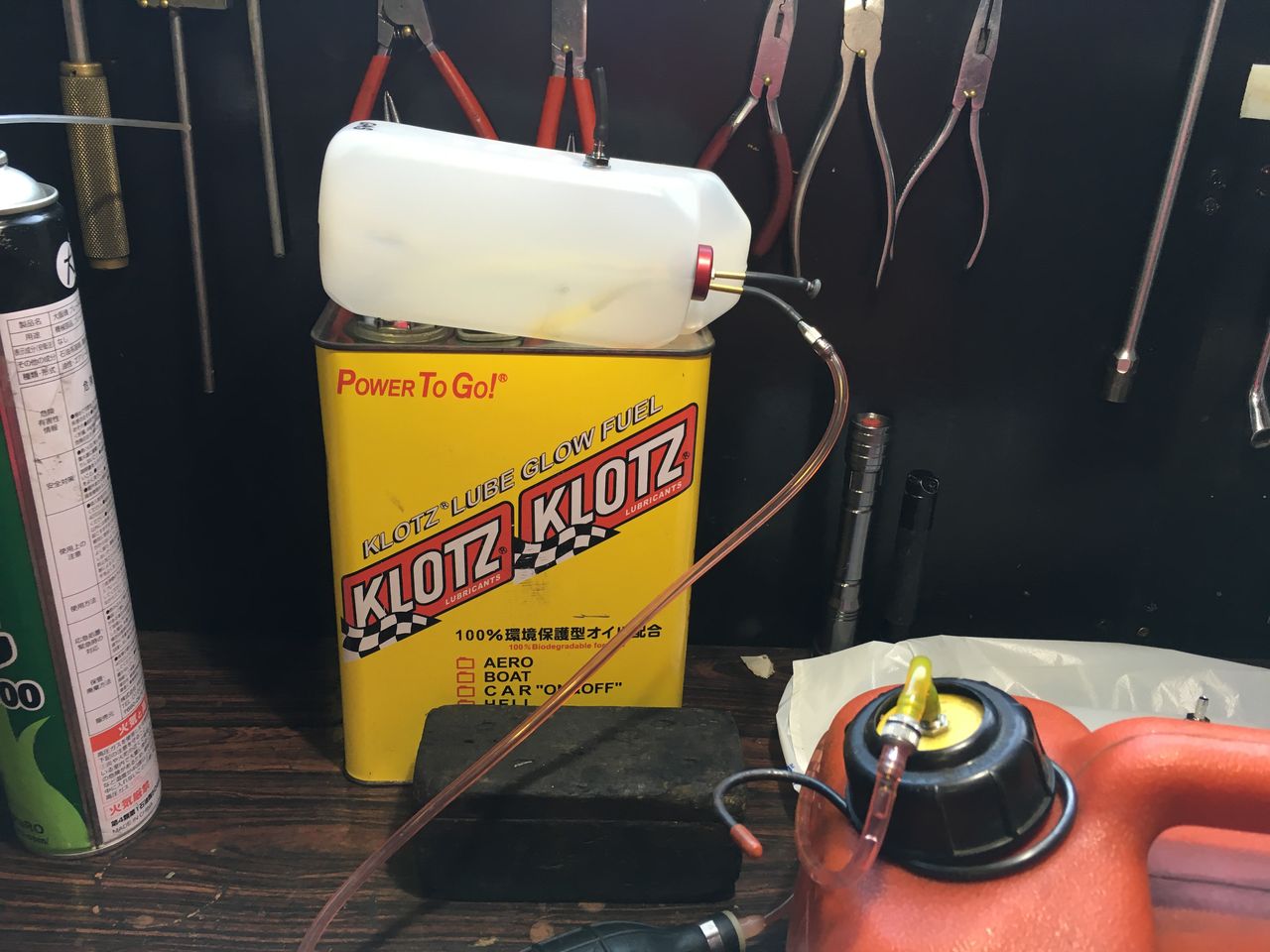

そしてリークテストは、



IMG_8687
見事合格。これは大変重要なテストで、ガソリンが機内に漏れるとパイロットに重大な危機を及ぼすこととなる。



IMG_8375
発砲スチロール製の巨乳は、ガソリンで溶かされ跡形も無くなる。



IMG_8680

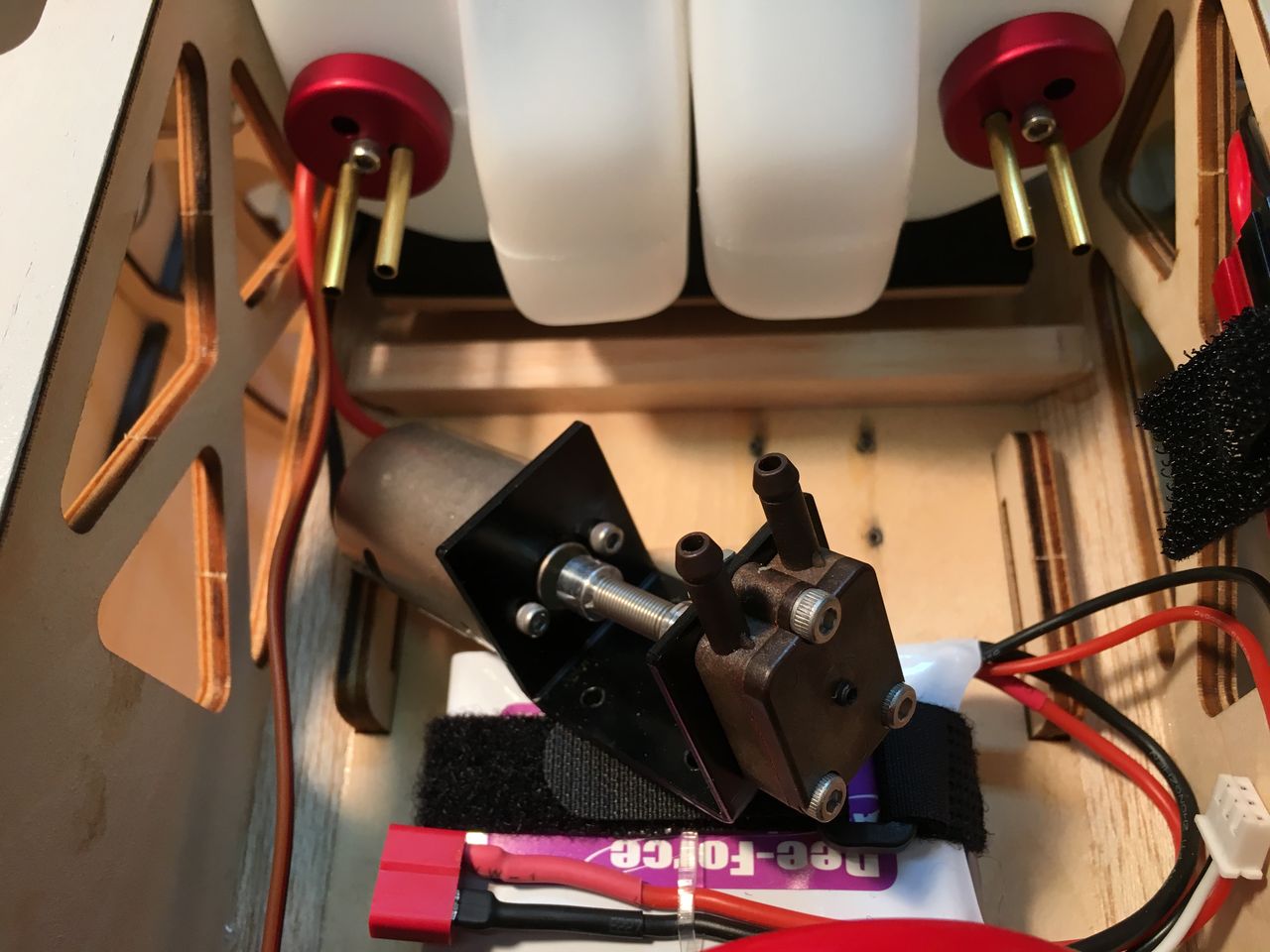

片方のタンクは、このスモークポンプへと繋がる。

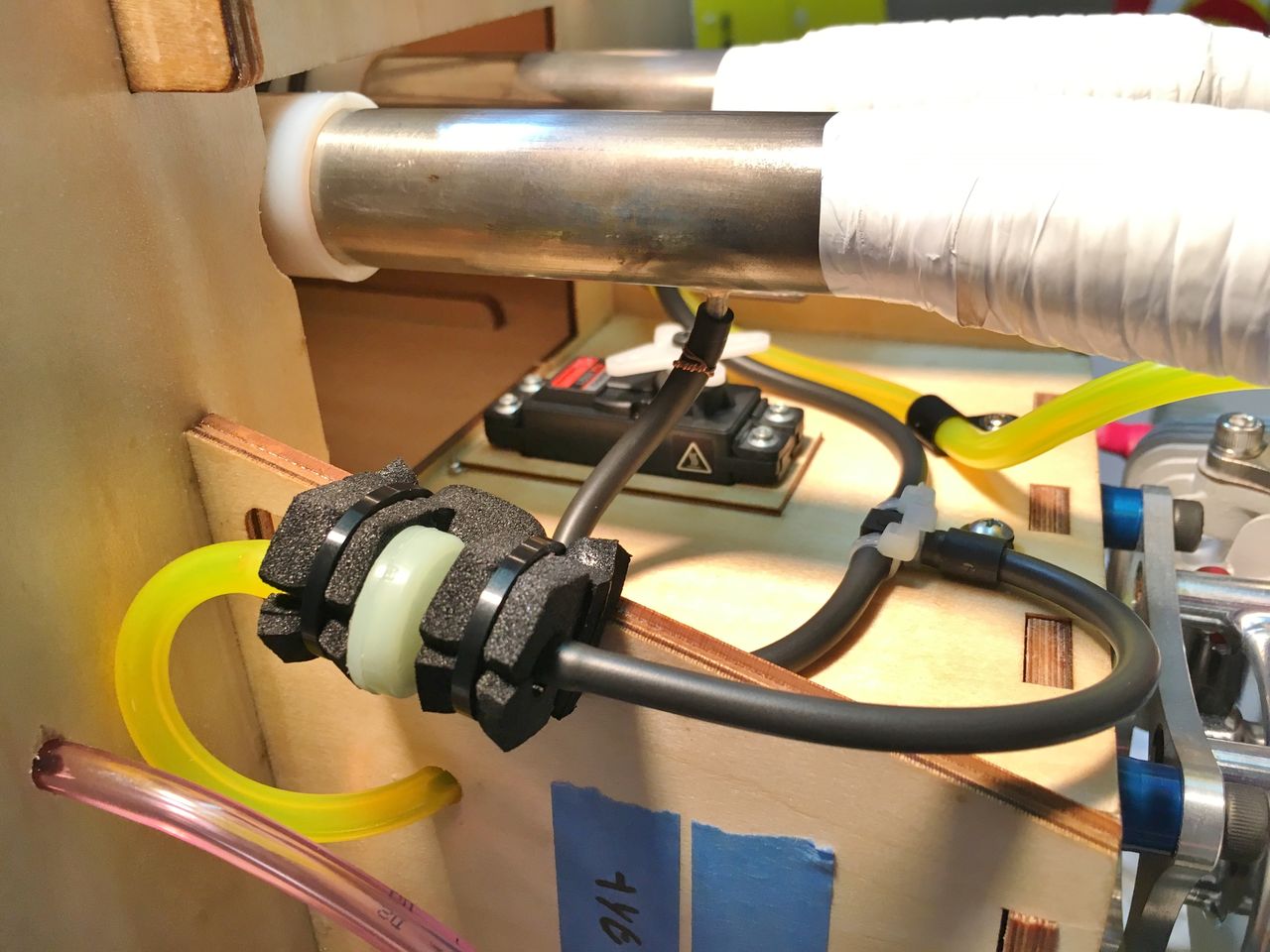

IMG_8710

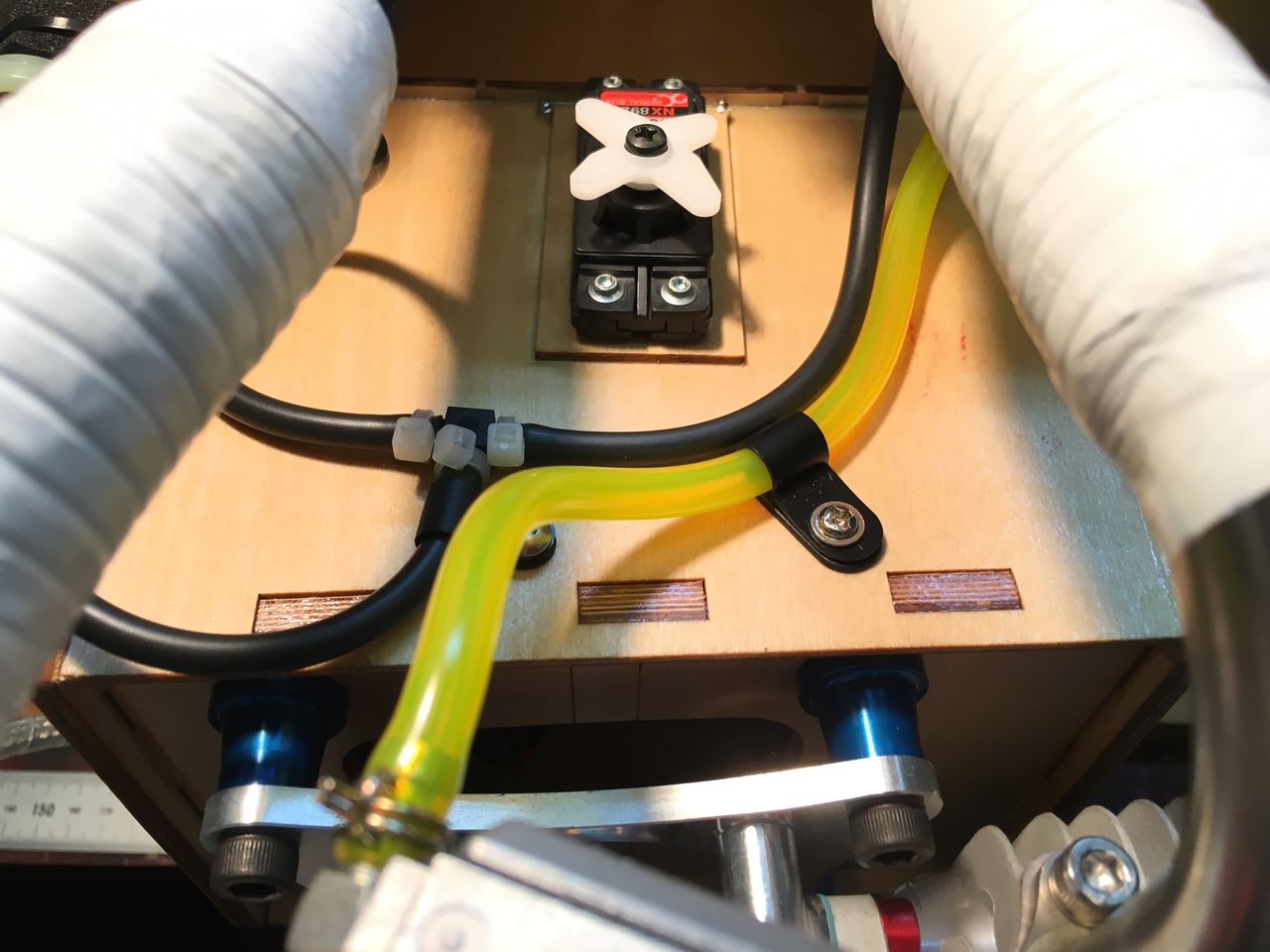

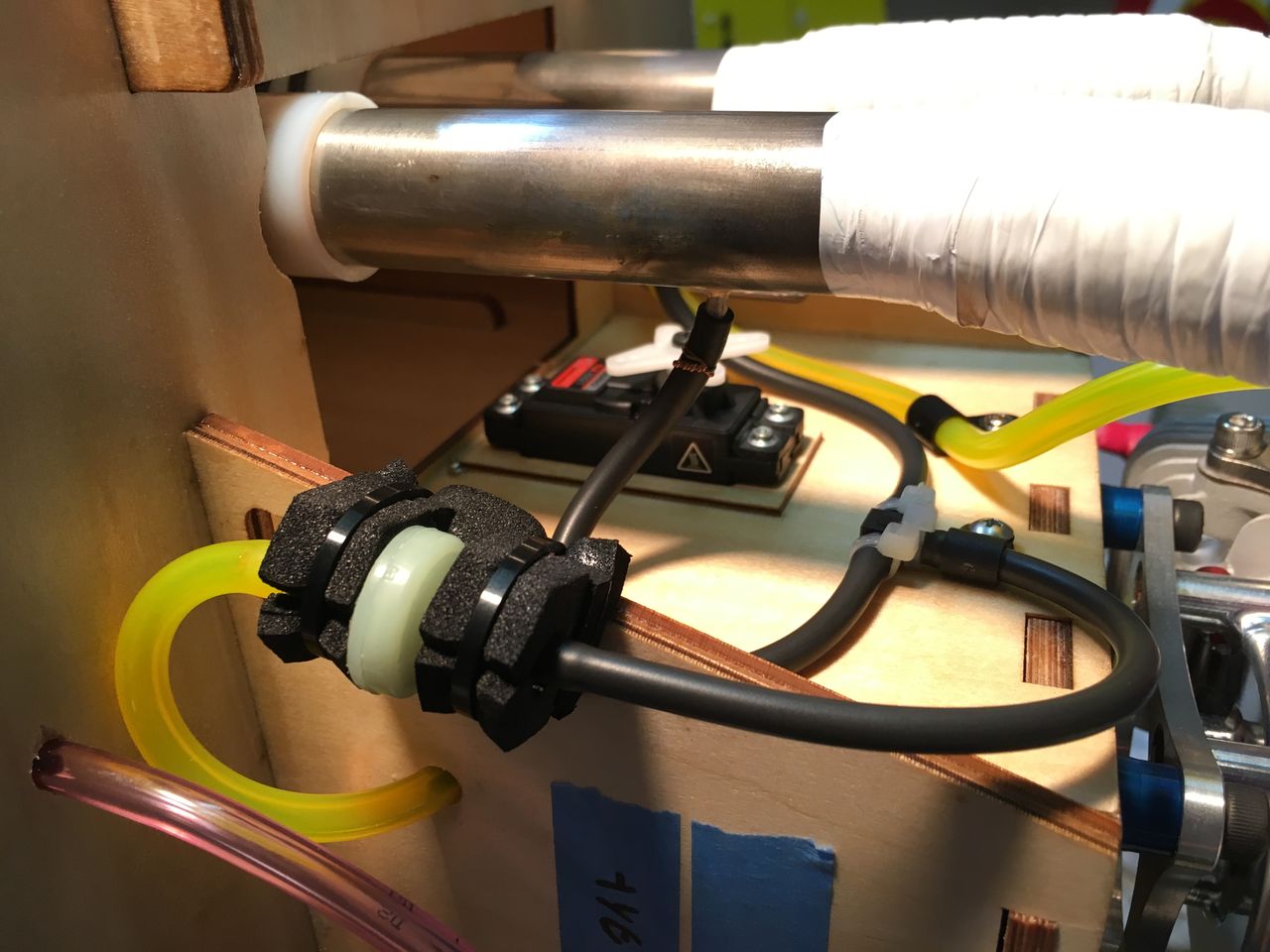

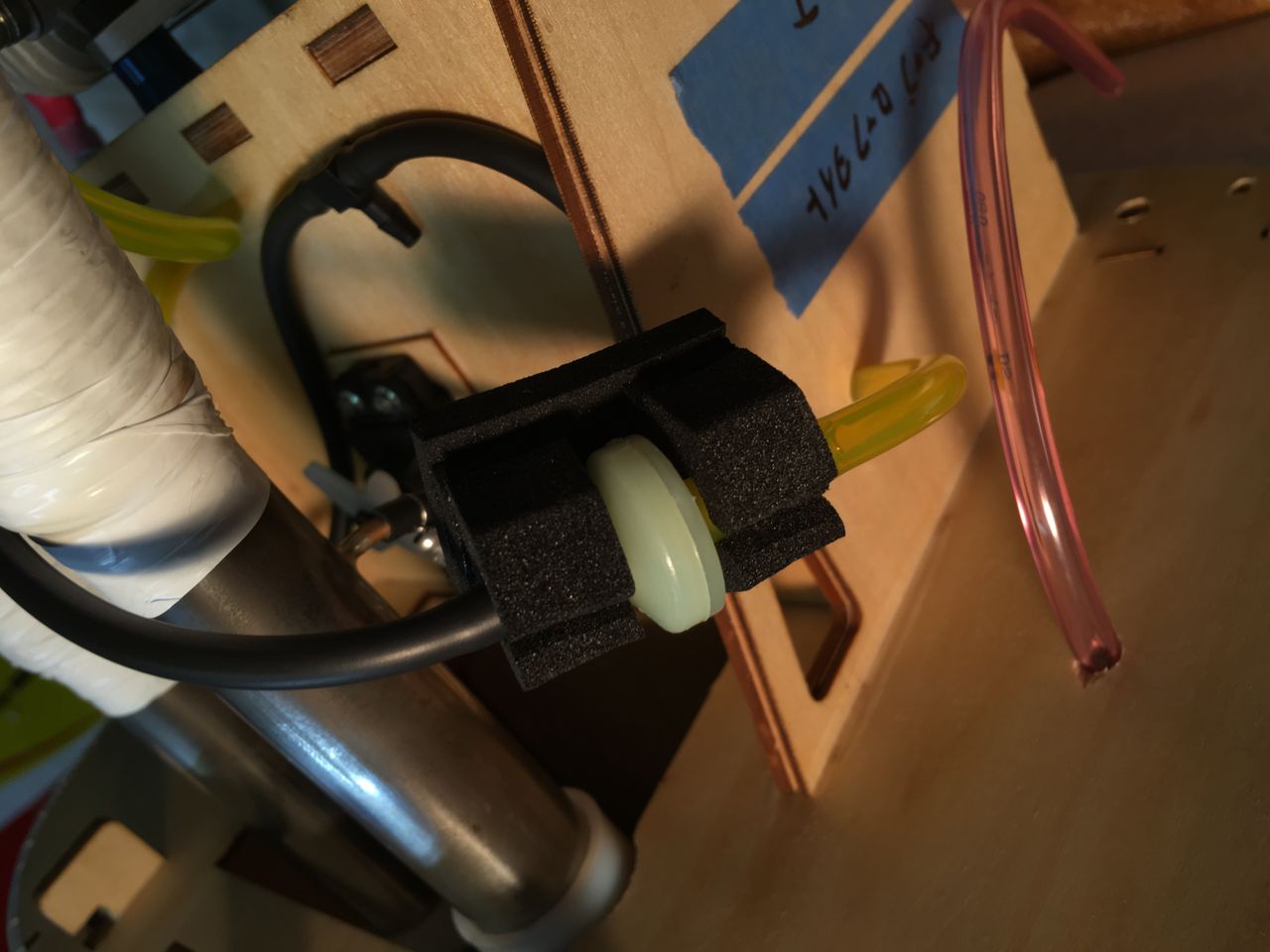

続いてマフラーへのスモーク配管。コマのようなものは逆止弁だ。



IMG_8711

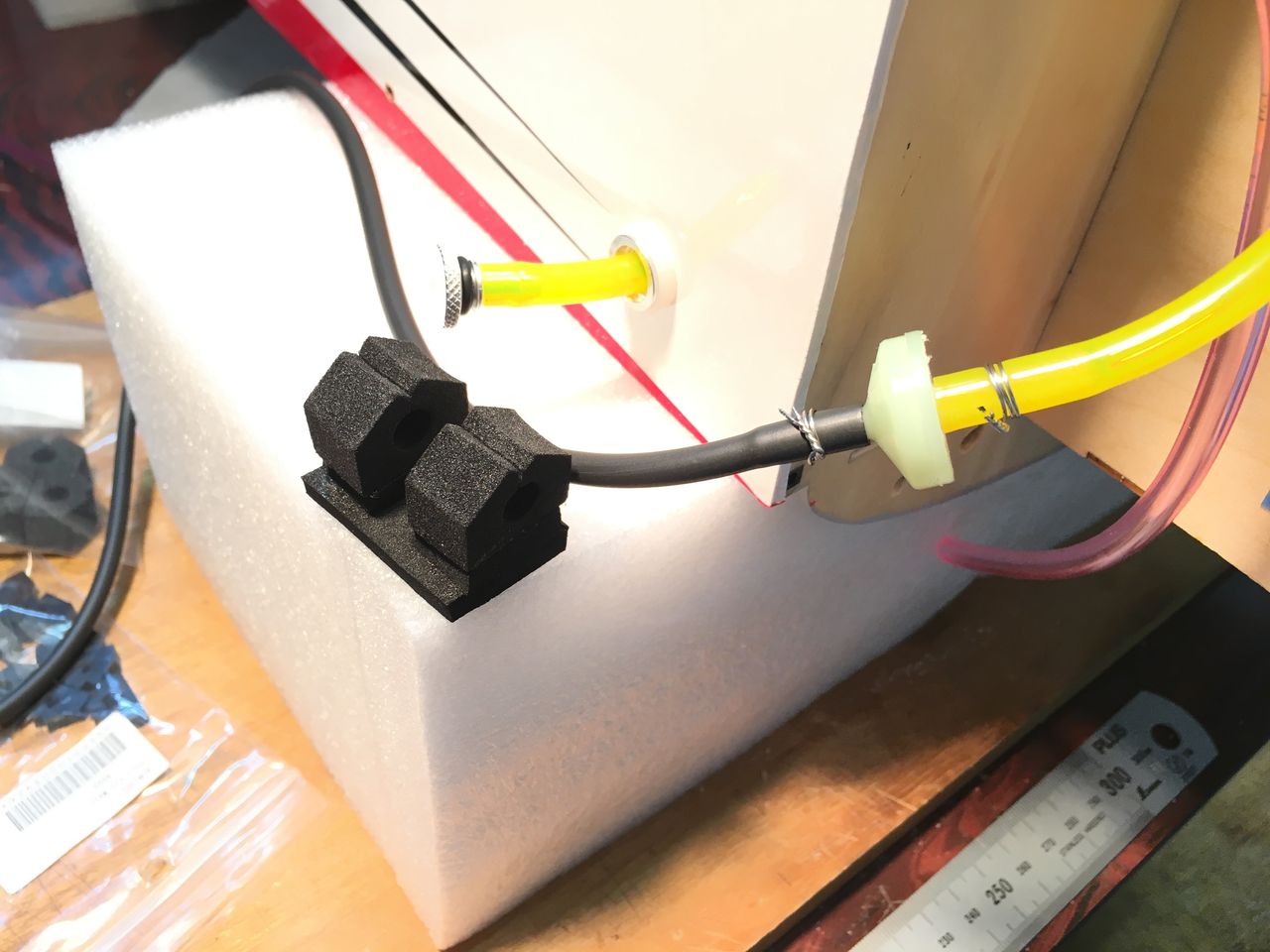

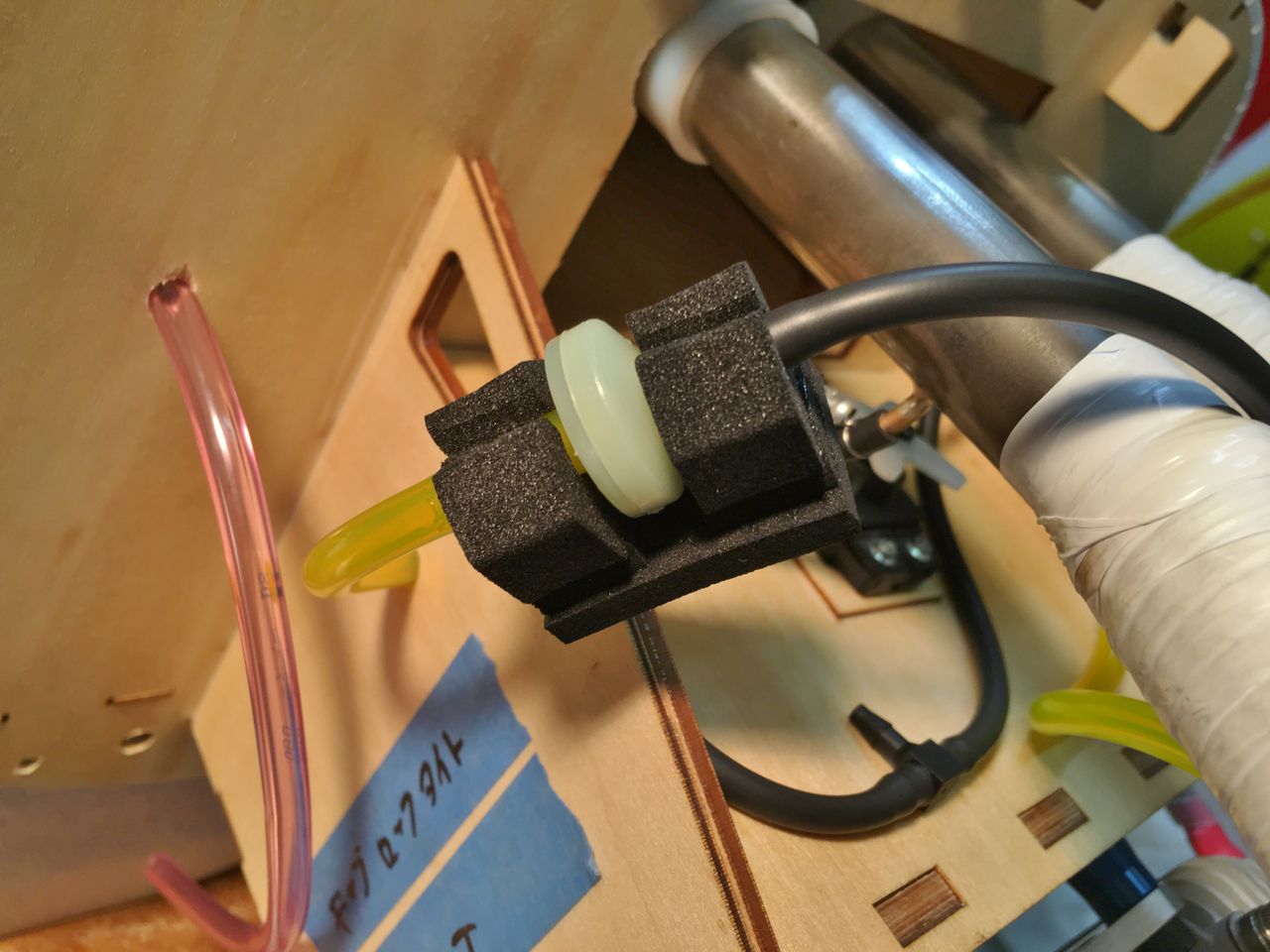

振動対策も万全に。



IMG_8712
ホースの固定も重要です。



IMG_8713
マフラーへのスモーク配管終了。

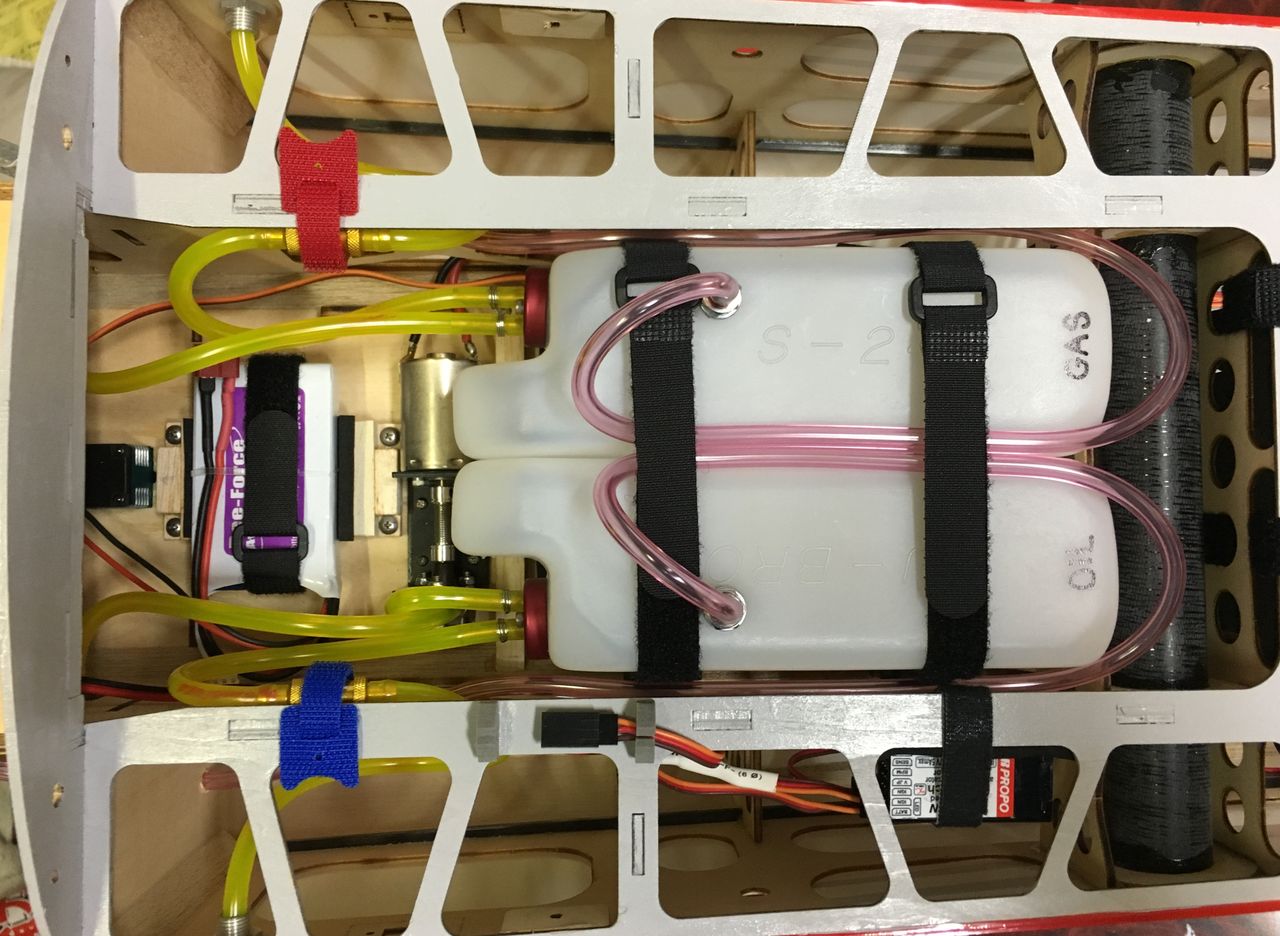

IMG_8824

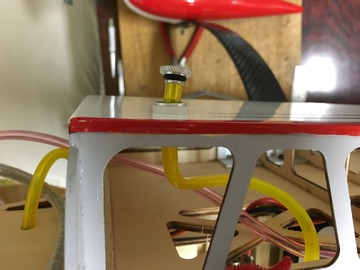

タンクの空気抜きブリーザーパイプは、憧れの一回巻。これがやりたかった。ってちゃんと理由あるからね。



IMG_8826
こちら給油口。



IMG_8825

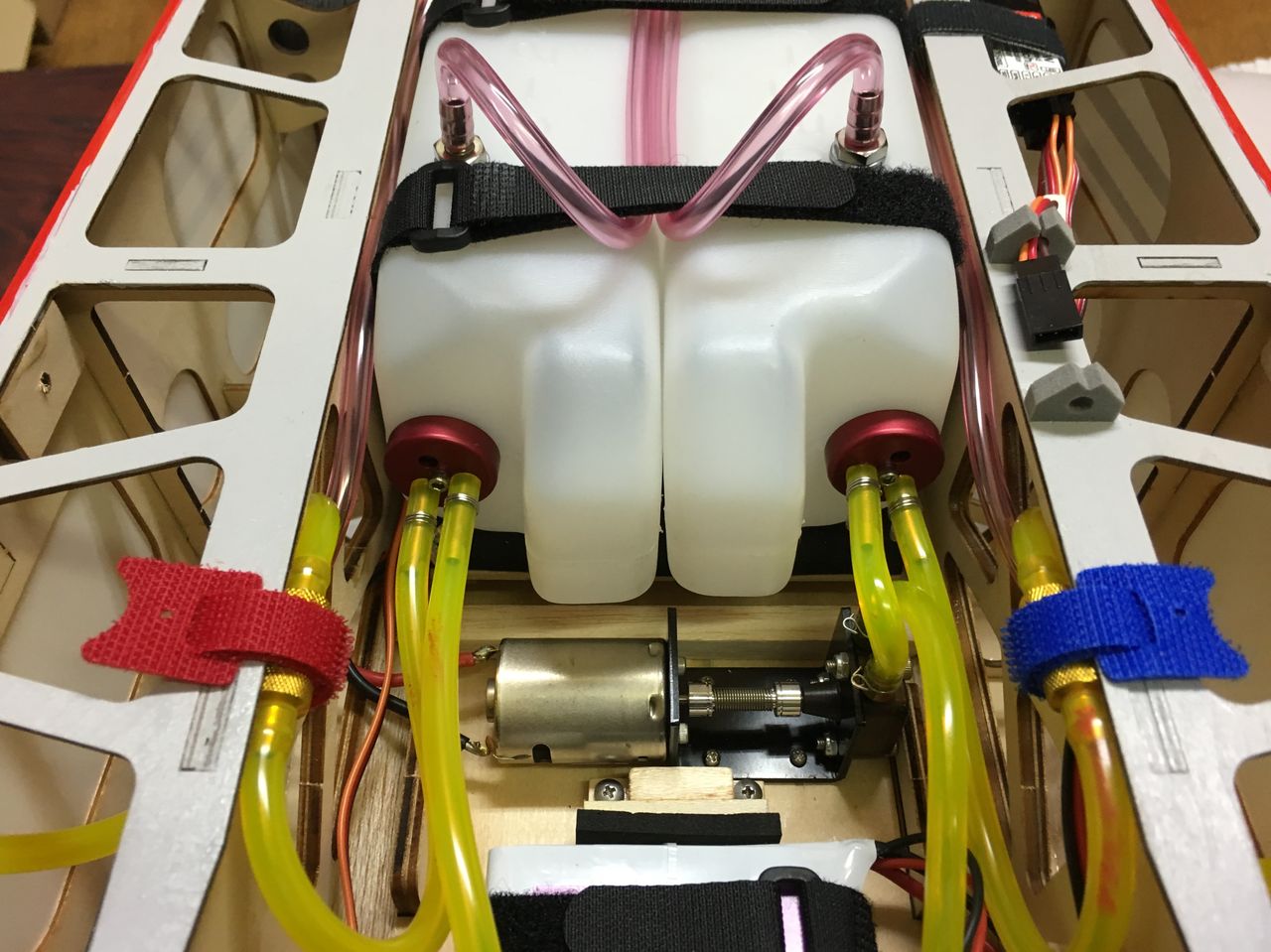

ゴージャスなタンク配管となったでしょう!まあ、飛んでる時は全く見えませんがね。でも気持ちいいじゃないですか。
明日につづく、

明日もラジコンかい!

お客さんの工作技術が半端ない件!その2 【橋輪Blog】

車体以外全てをモデファイした人に贈る「金銀銅の延棒」

DSC_0660

例のDAHON Mu SLX 用451アジャスタブル改造スタンドを作ったS さん。またもや素晴らしいもんを持って来てくれました。
SPEED Falco で、車体以外全てをモデファイした人だけに贈る「金銀銅の延棒」であります。

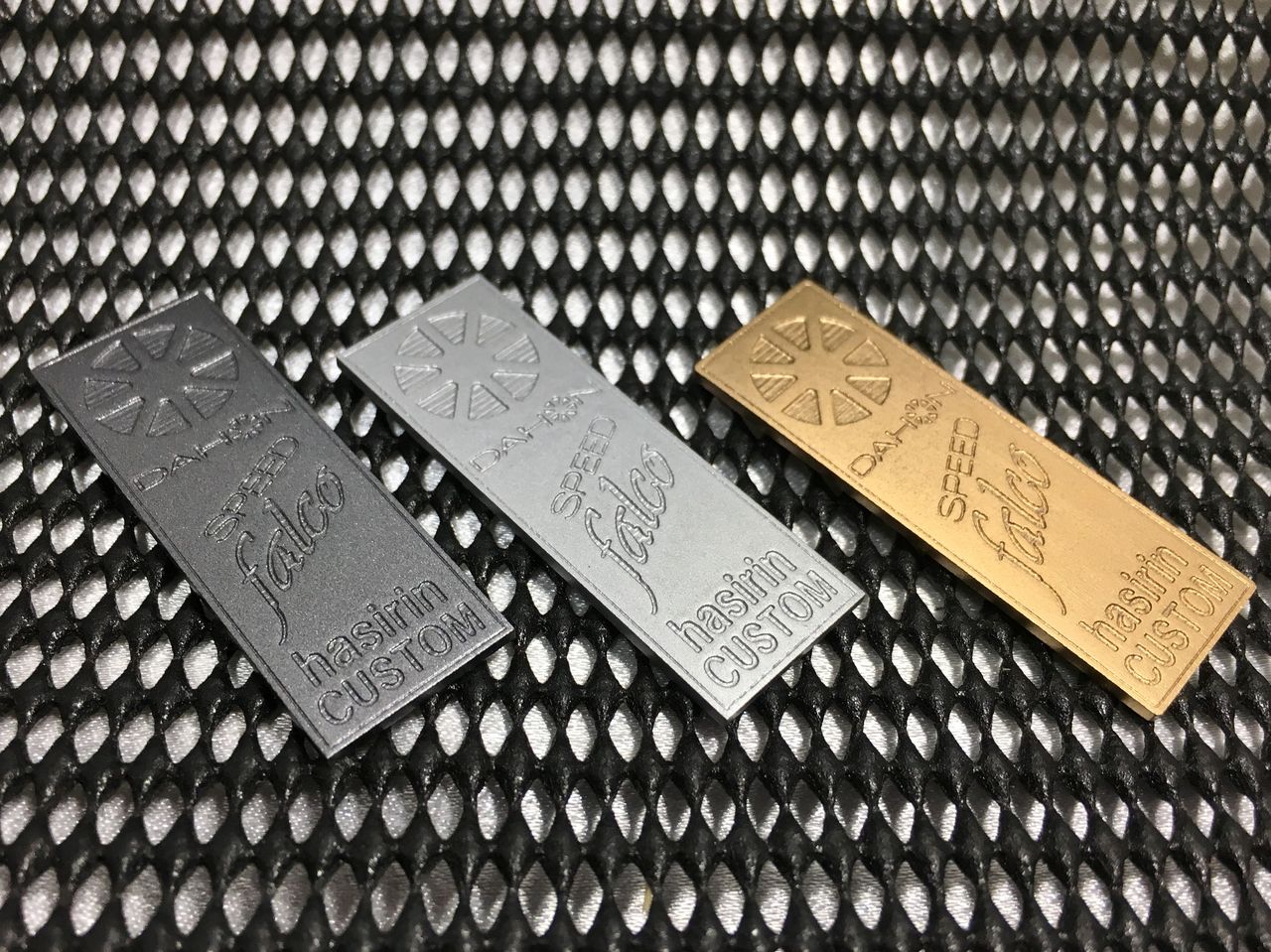

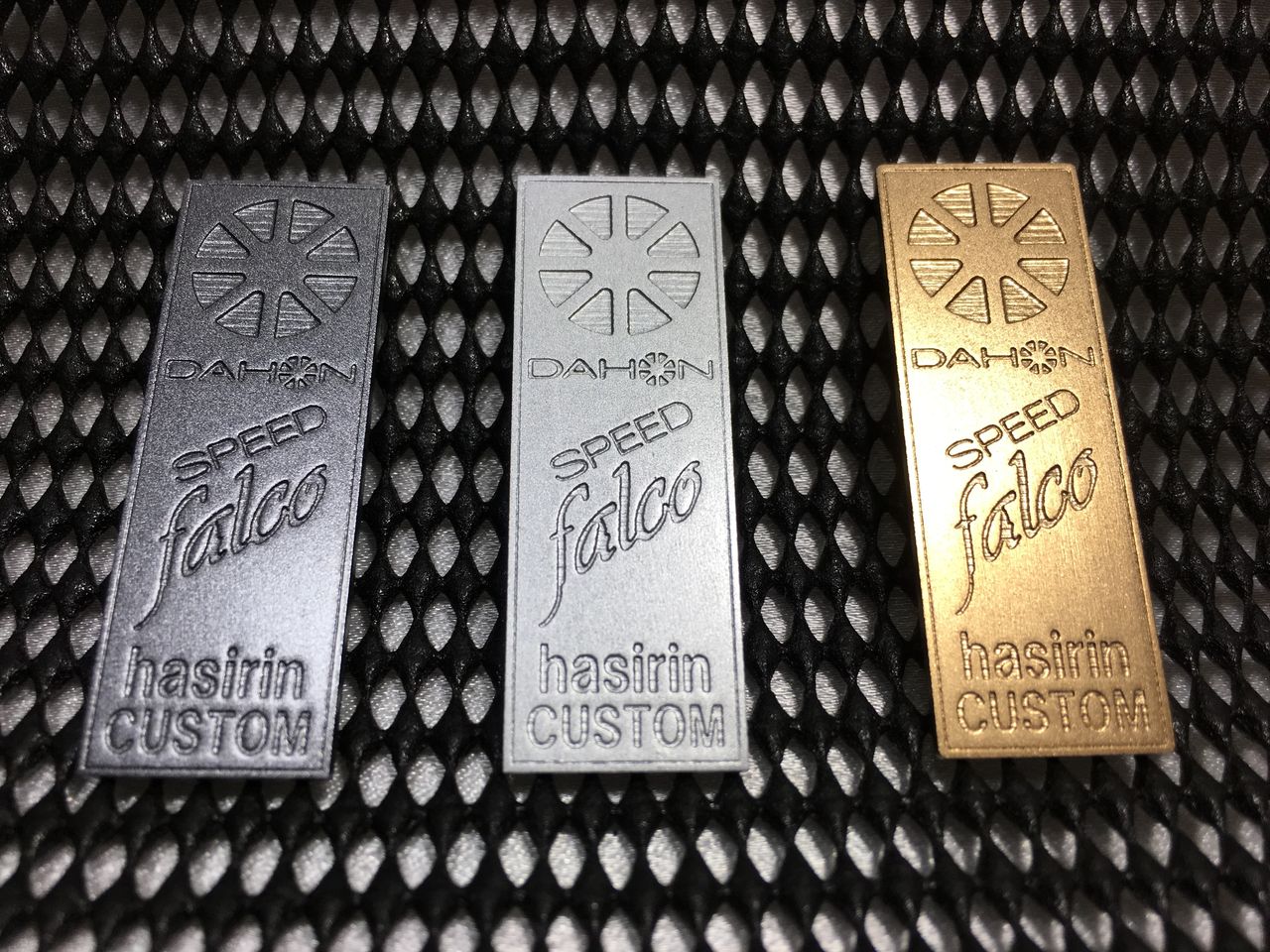

IMG_8813

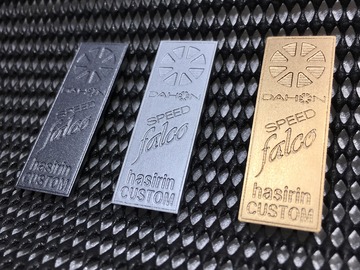

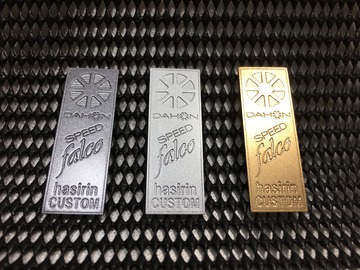

右から金、銀、銅の延棒。ダホンマーク、DAHON ロゴ、SPEED Falco の文字が並び、最後にhasirin CUSTOM となる。




IMG_8814
製造方法は、CADでデータを作り光造形機(3Dプリンター)で出力。専用の液体に光を照射して固める装置だそうです。


IMG_8816
右のゴールドがSさん用。



IMG_8817
中央のシルバーは、ぼくが頂きました。



IMG_8815
そして左のブロンズは、



DSC_2722
金沢の I さんプレゼントだそうです。「I さん送っときますね」



IMG_8819

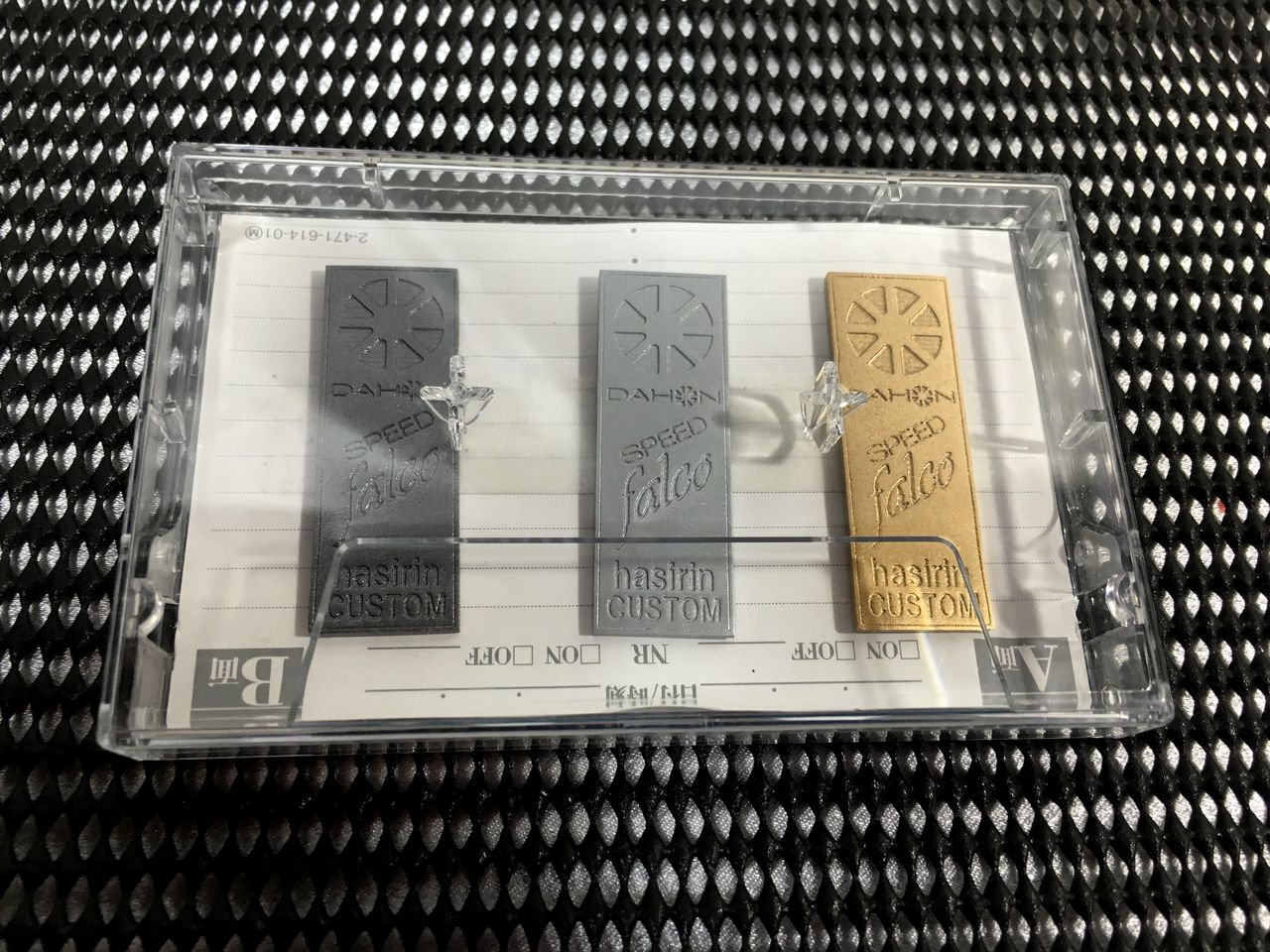

ハイテクな機械で作った延棒なのに、意外とローテクなパッケージ。A面 B面だって、久々見たわ。



IMG_8820
おっと、意外と小さいもんなんですね?



DSC_3014

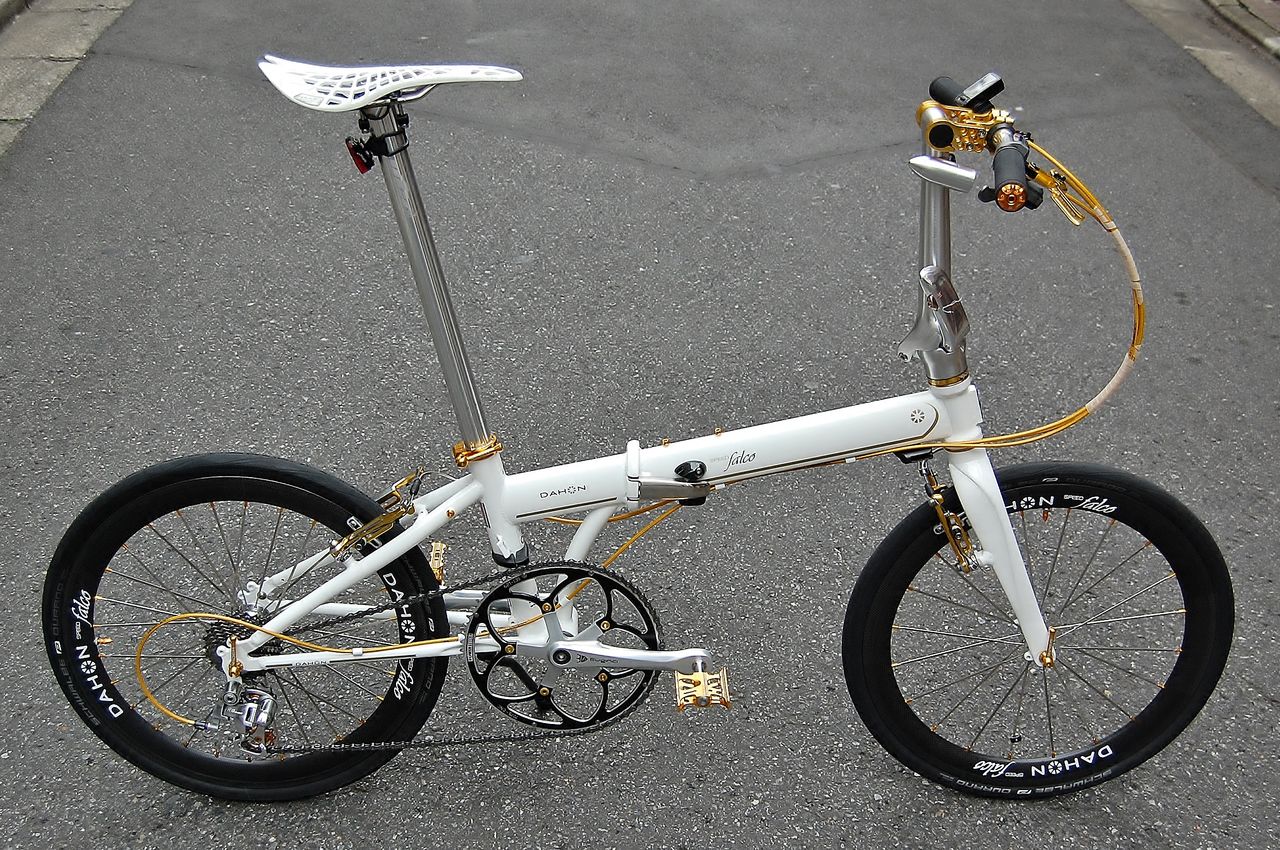

実は、SさんのFalco 成金仕様、最後のドレスアップパーツだったのです。もう手の入るところが完全に無くなったファルコですが、どうにも気に入らない部分がありまして。


DSC_3015

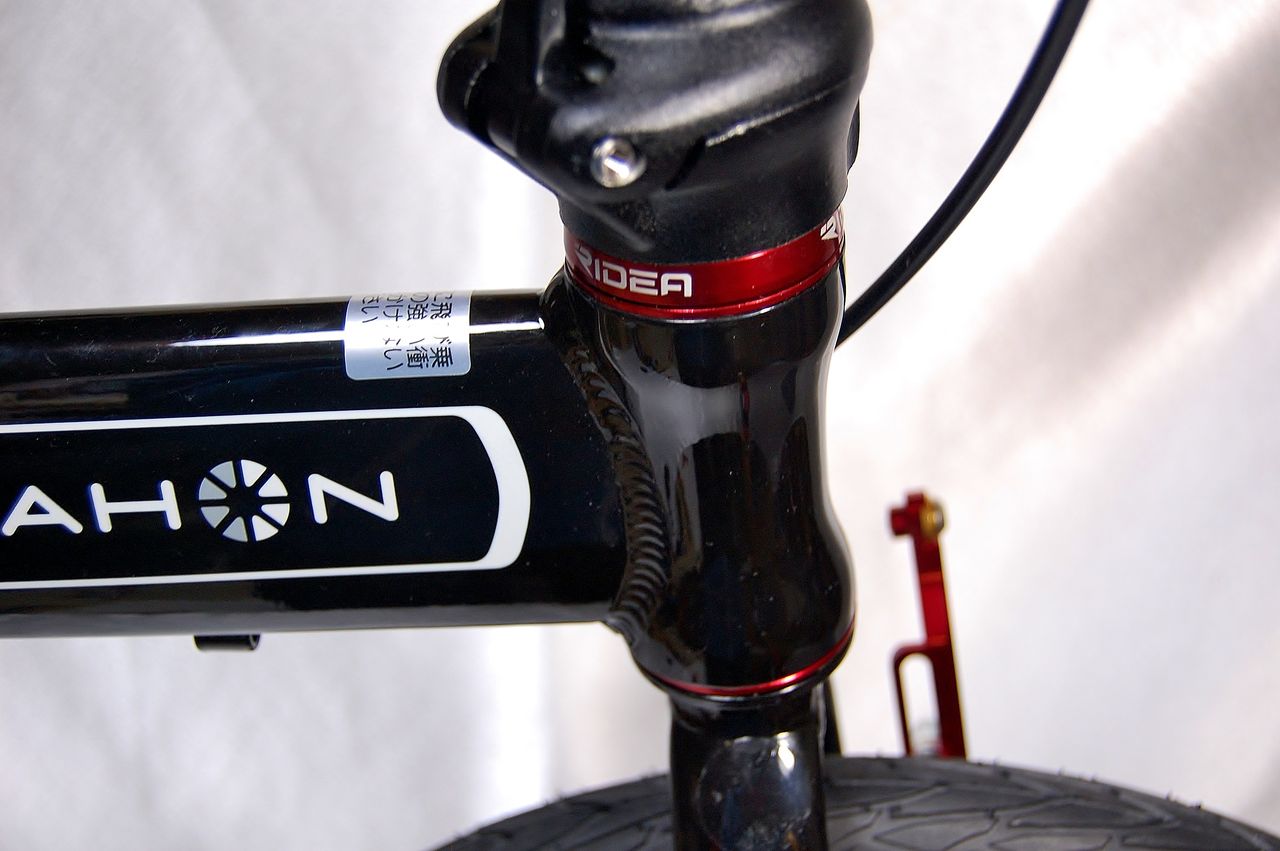

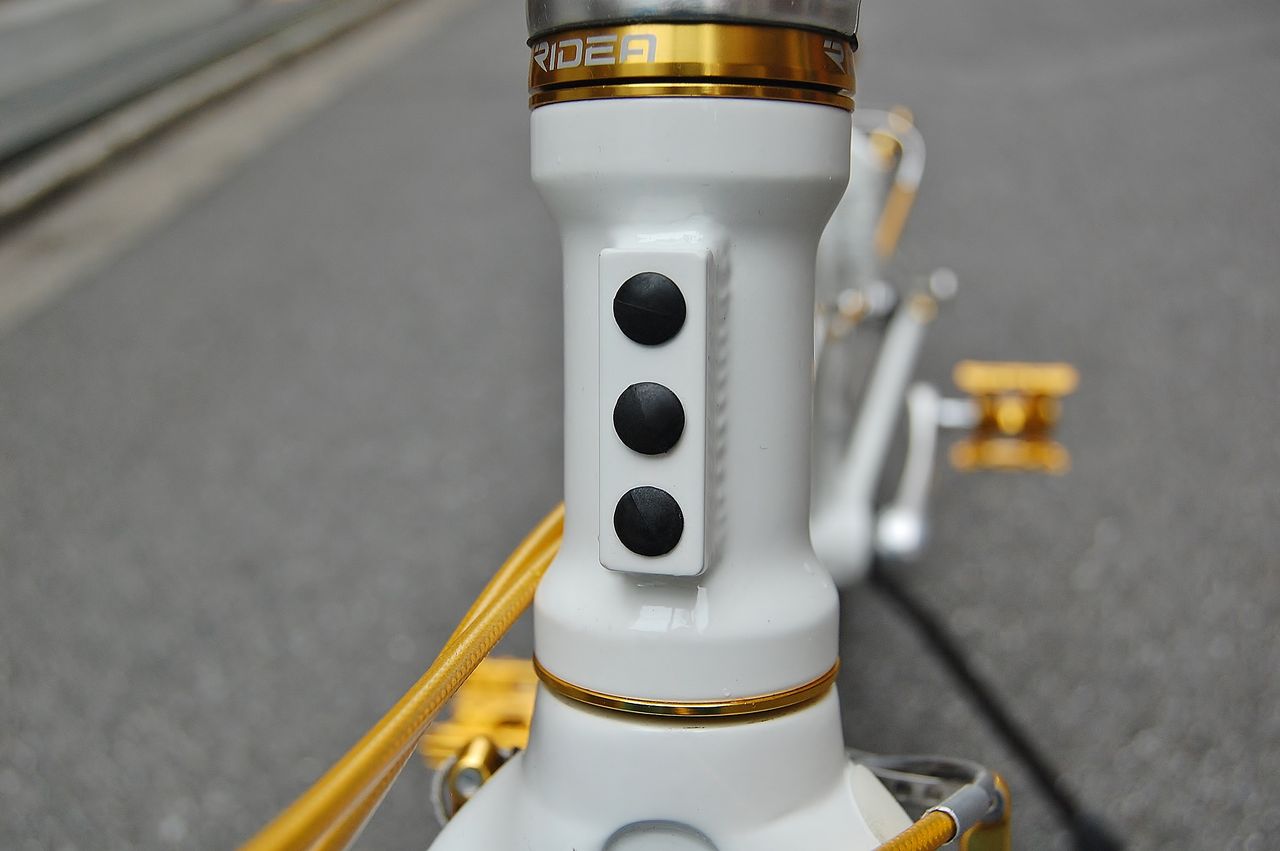

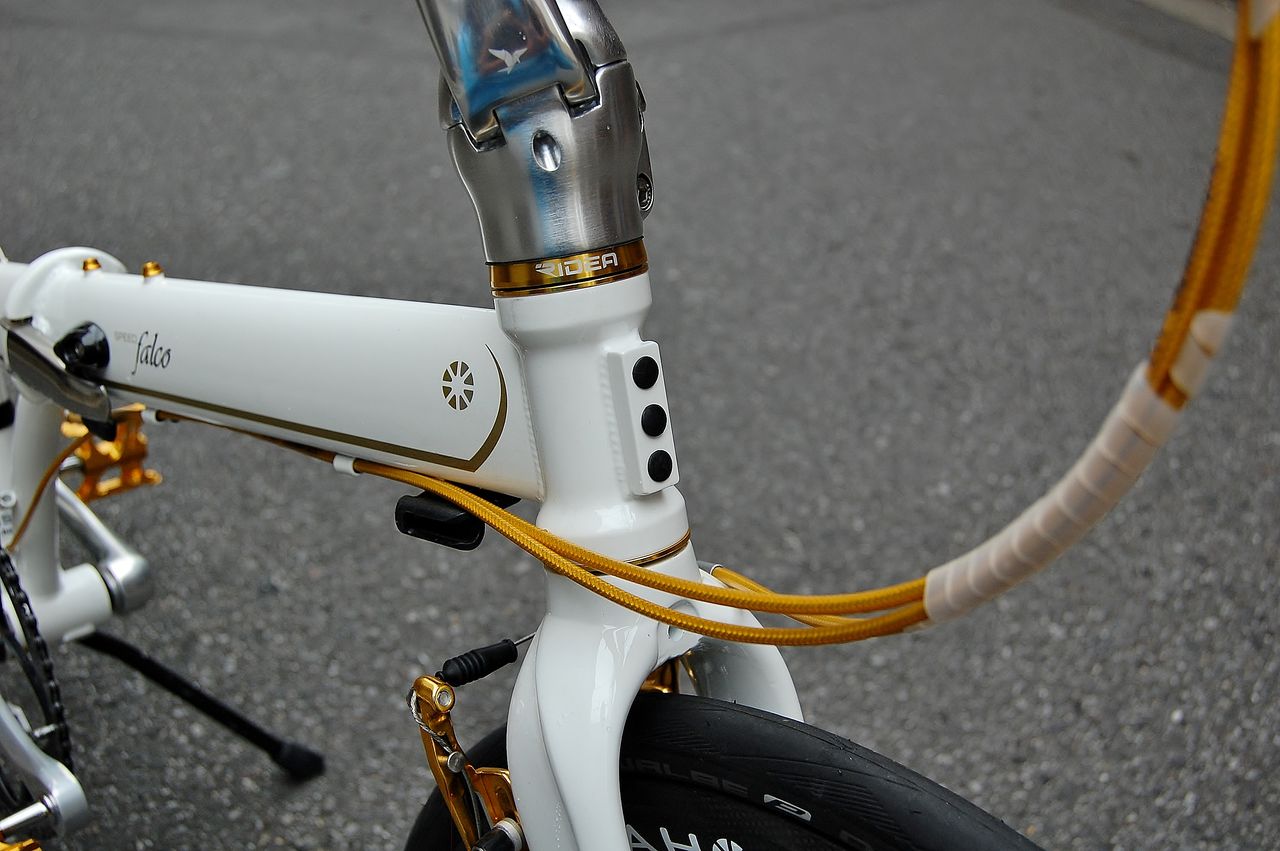

ヘットパイプのラゲッジトラスの取り付け部が気に入らない。ファルコでラゲッジトラス取り付ける人って何パーセントいるんだろう?



DSC_3017
精々、アナダイズカラーの5mm ボルトを付けるぐらい。しかも3本もでは、実にやらしい。

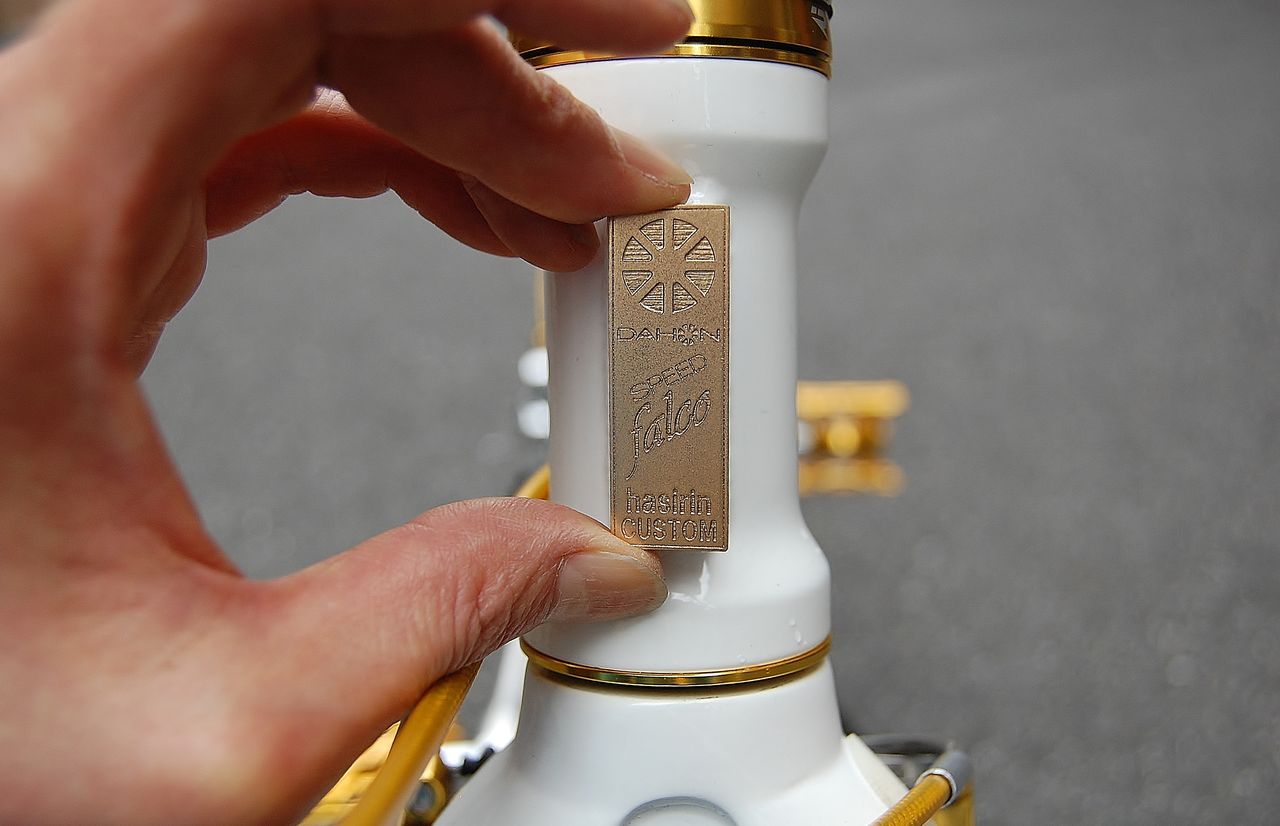

DSC_3019
「ジャ〜ん! これがやりたかったんだ。



12980871_1022404167837189_261397981_o[1]
12959394_1022404164503856_2106125095_o[1]
12952854_1022404154503857_1502671030_o[1]

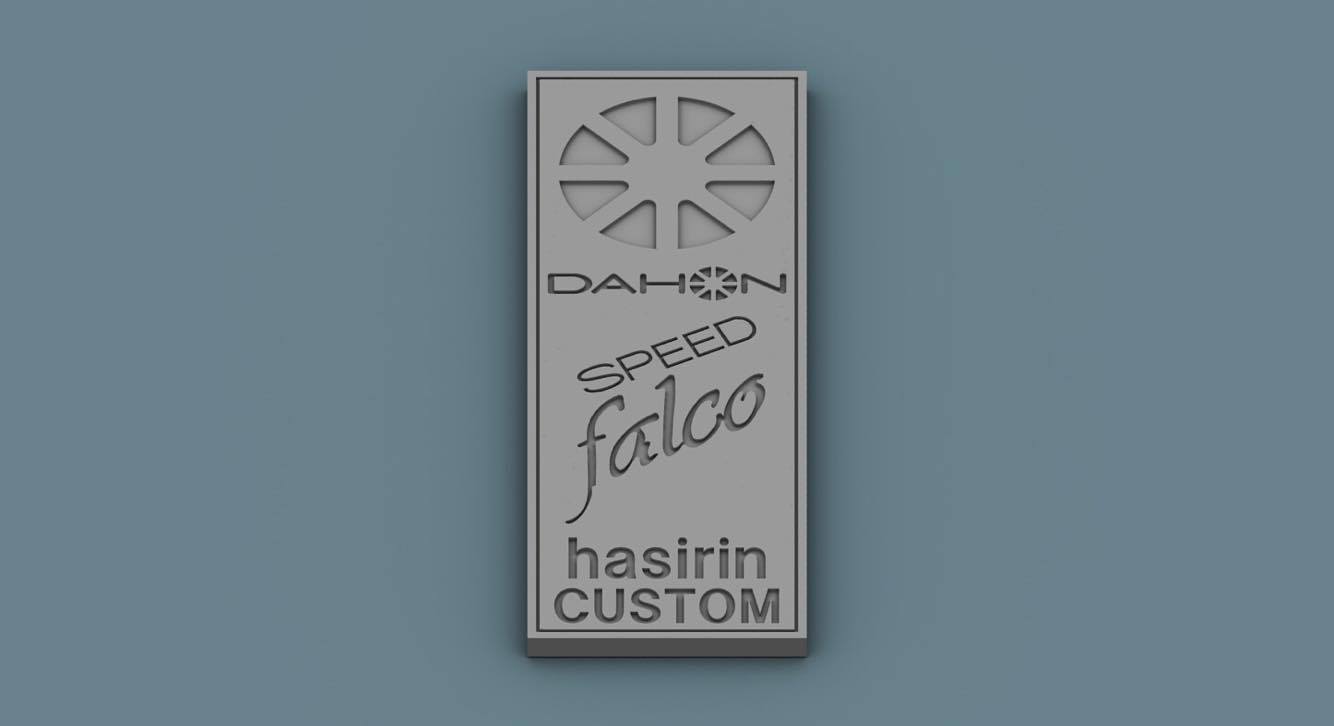

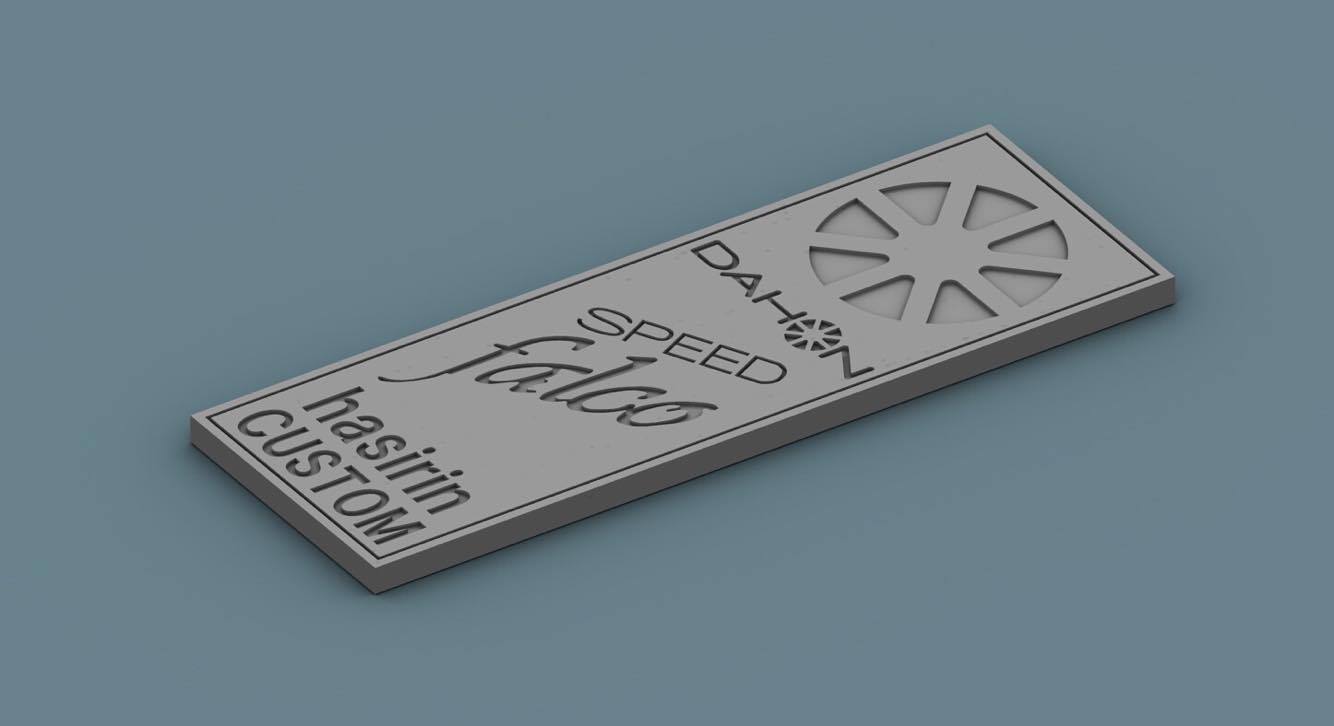

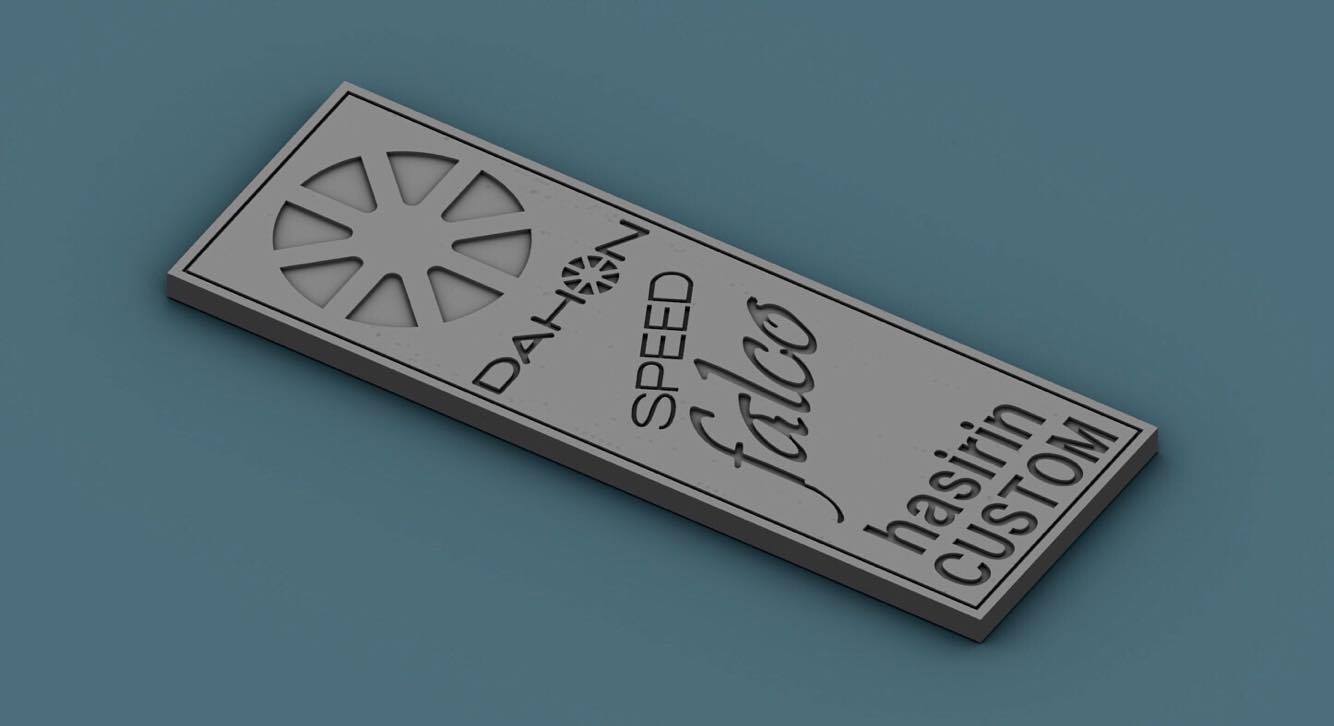

これがCADで作ったデータ。





この機械で作ったんだって。こんな工法初めて見たね。凄い技術だ!

気になる機械のお値段 800万円!
