指令!DURA-ACE を電子化せよ!その8 【橋輪Blog】

指令!DURA-ACE を電子化せよ!その8

DSC_1485

いや〜、ここんところ非常に寒いですね。昨日の休みは、ラジコンも行かず工作室にこもっていました。まあ、ビルディングシーズンてことで、自転車でも一日メンテナンスに費やすのも良い季節です。

さて、右の機械式DURA は、船長のDAHON Mu SLXフロントダブルにピッタリとセッティングが合っていますから、左の電動も同じ位置からスタート出来なければ取付不可です。それでは、シマノのユーザーマニュアル、ディラーマニュアルを見ながら調整してみましょう。

DSC_1491

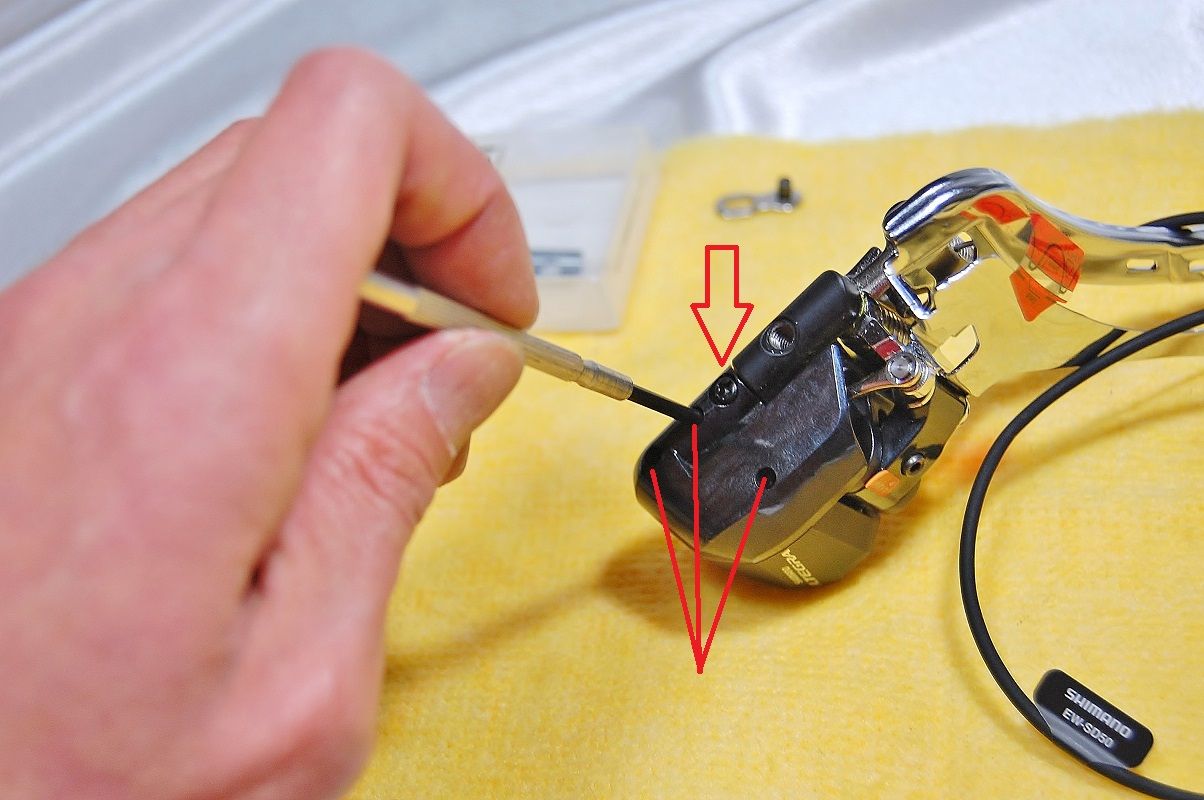

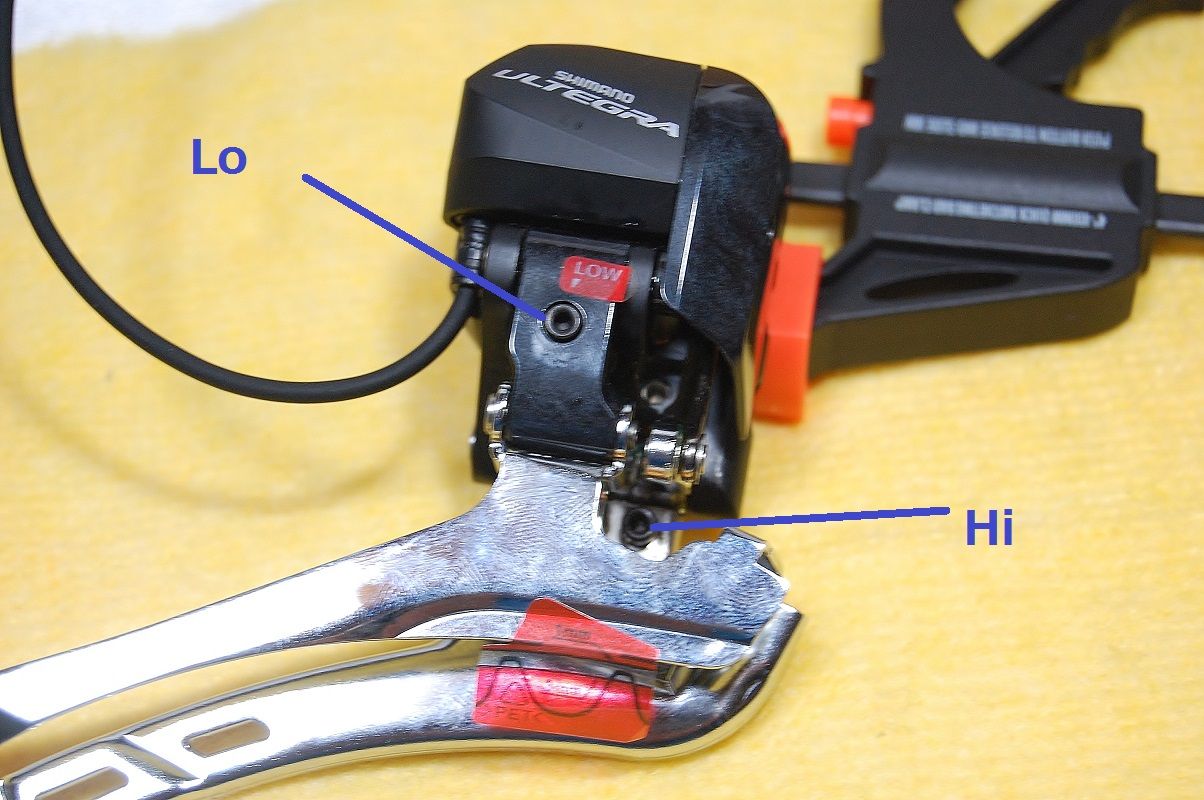

丁度センターにあるのが、ロー側調整ボルトで、その右下がハイ側調整ボルト。マニュアルでは勿論、ロー側は、Loで、ハイ側は、Hi で調整しなさいとある。


(画像クリックで拡大)
DSC_1486

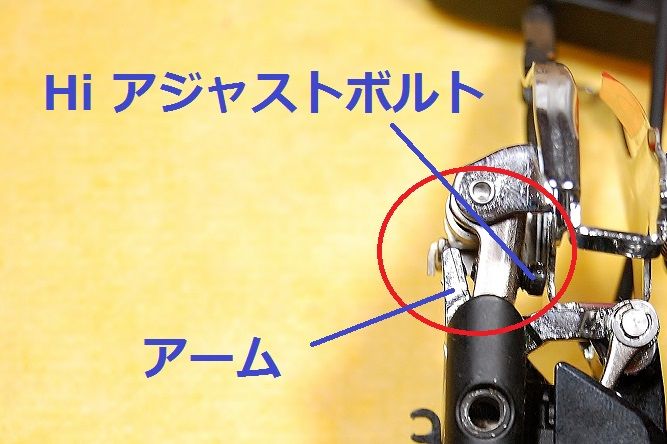

今、ロー側にシフトしてあります。ハイ側を横から見てみると、Hi アジャストボルトの先端とアームは離れています。

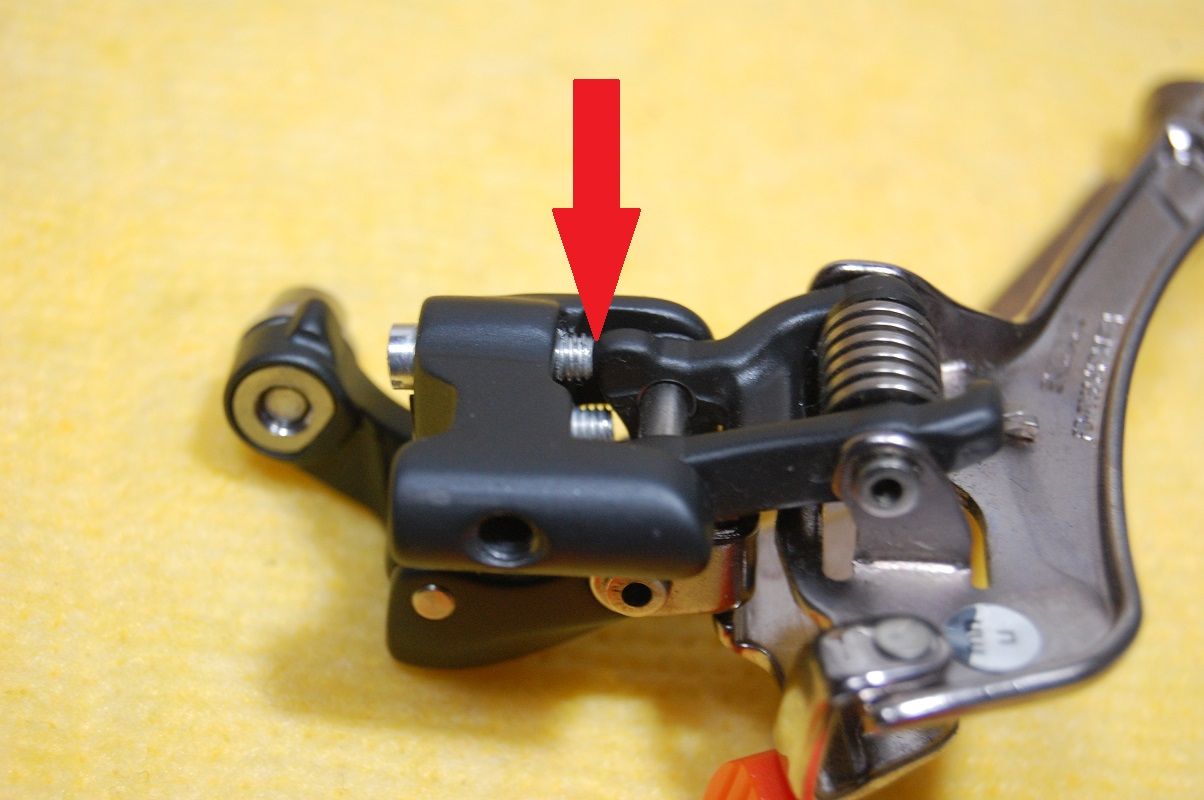

DSC_1488

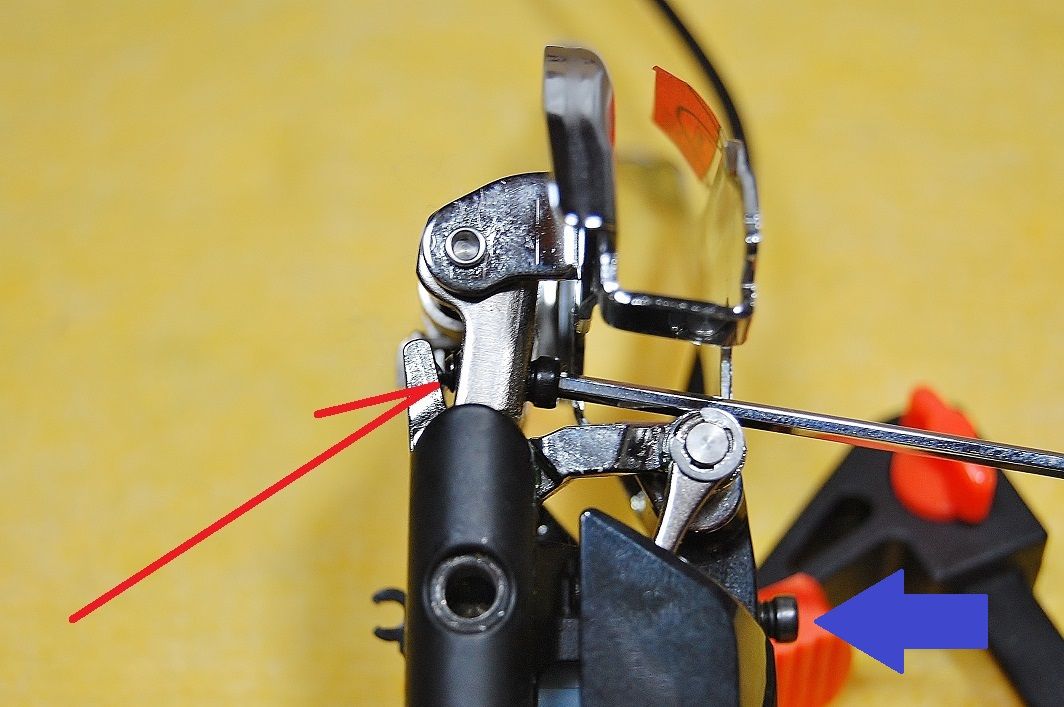

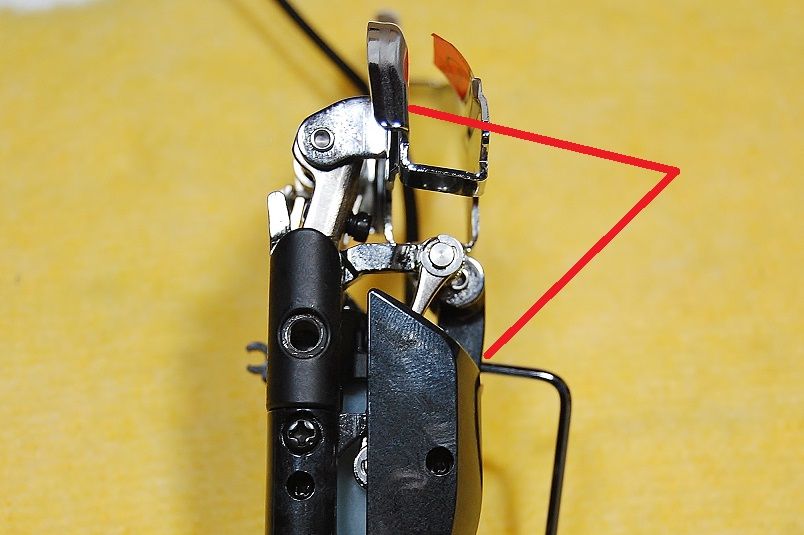

これは、機械式とて同じことですね。矢印のロー側が当たっていて、下のハイ側が離れています。



DSC_1492

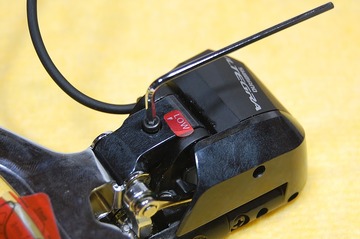

ローアジャストを緩めて行けば、ケージは、インナーリング側に近づいて行きます。何で電動なのに近づくのかって?


DSC_1527
ワイヤーを引くのを電動でやってるだけで、電動にもリターンスプリングはあります。インナーにシフトした位置からも”更に”リターンスプリングで内側へ引き寄せようとしています。それをストップさせているのがロー側アジャストボルトです。

DSC_1493

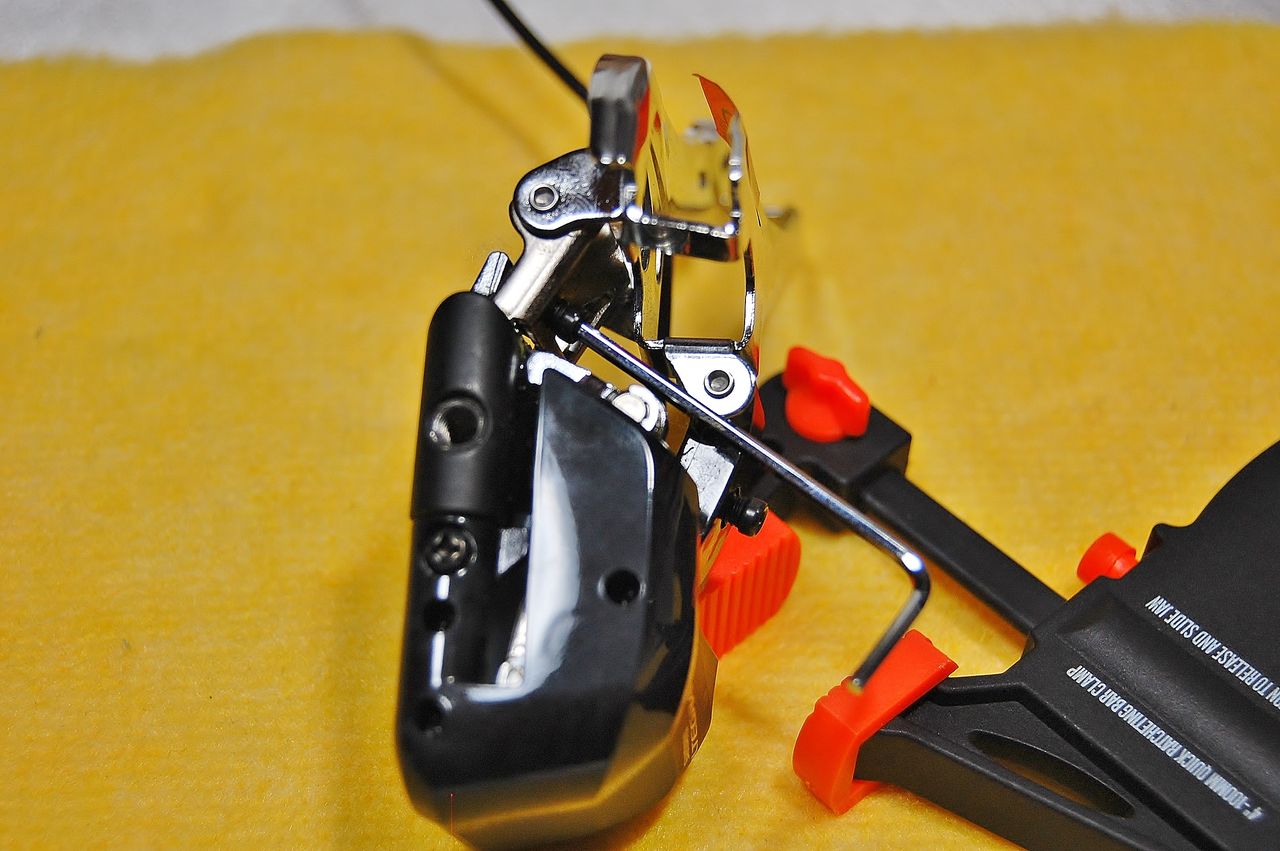

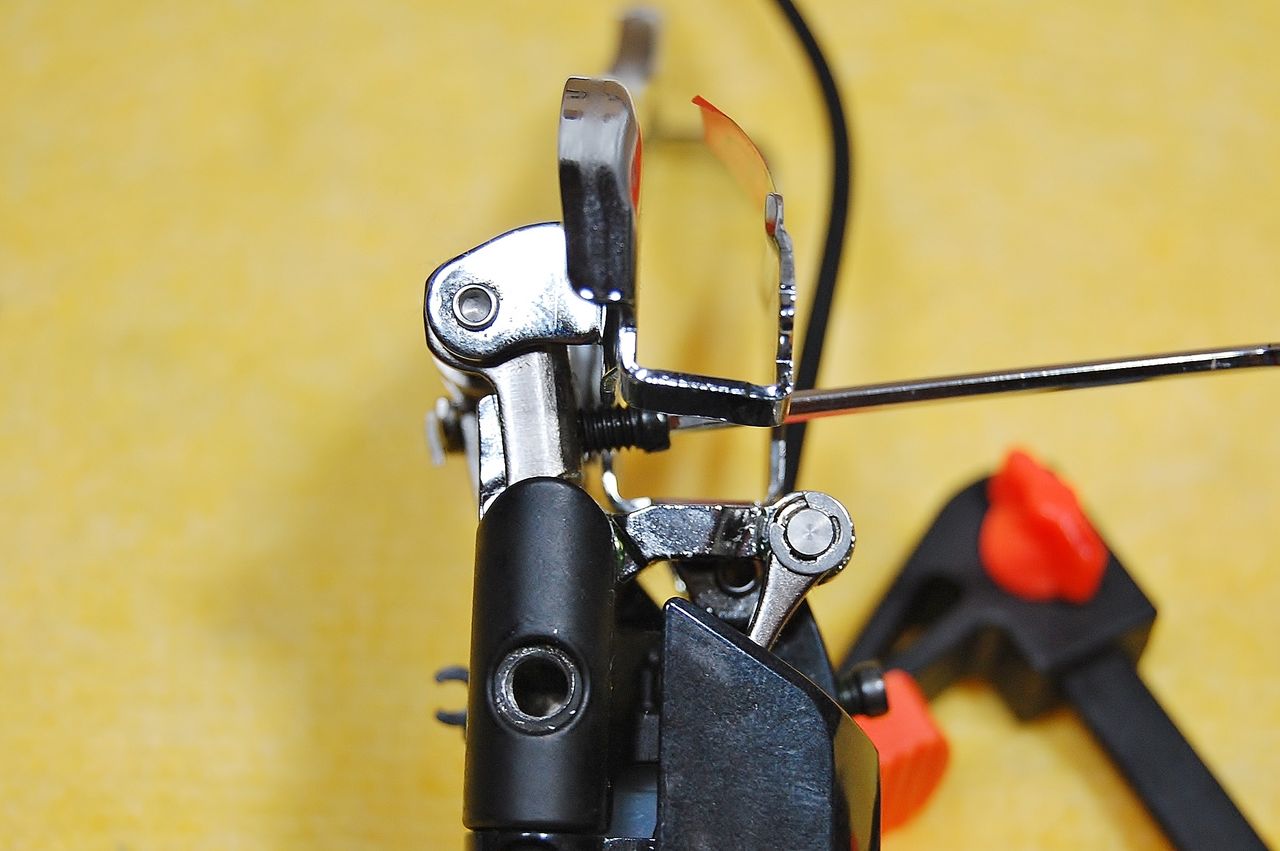

ケージの位置と六角レンチが書けてあるアジャストボルトの頭に注目。それでは緩めて行きます。



DSC_1494

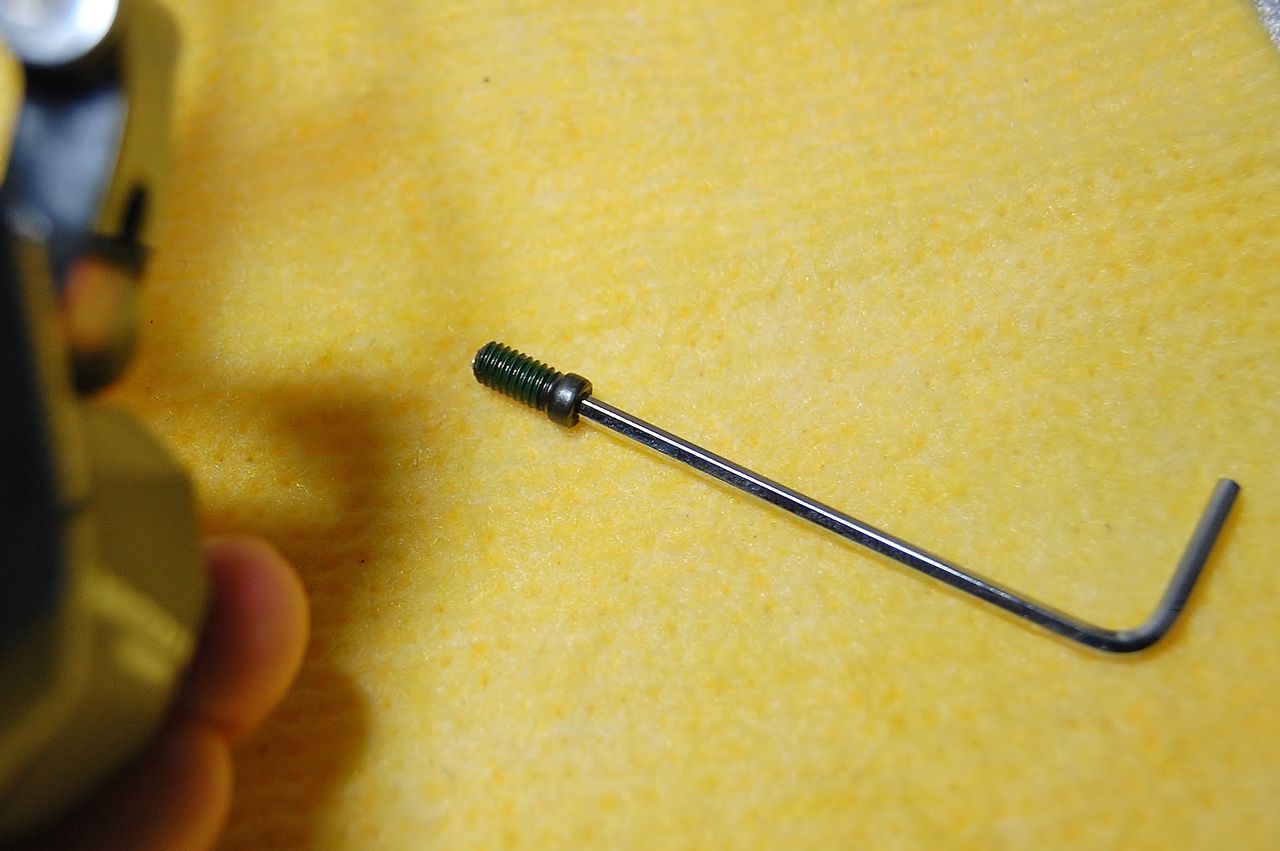

ケージは、リターンスプリングに押されて内側に移動しました。完全にボルトの頭が見えてますね。後一回しすればボルトが外れそうです。これ以上ロー側には寄りません。


DSC_1485
これでもまだ足りませんね。やはりDAHON には、電動フロントディレーラーは無理なのかな?



DSC_1496
ふて腐れて、ハイ側をいじってみましょう。



DSC_1497

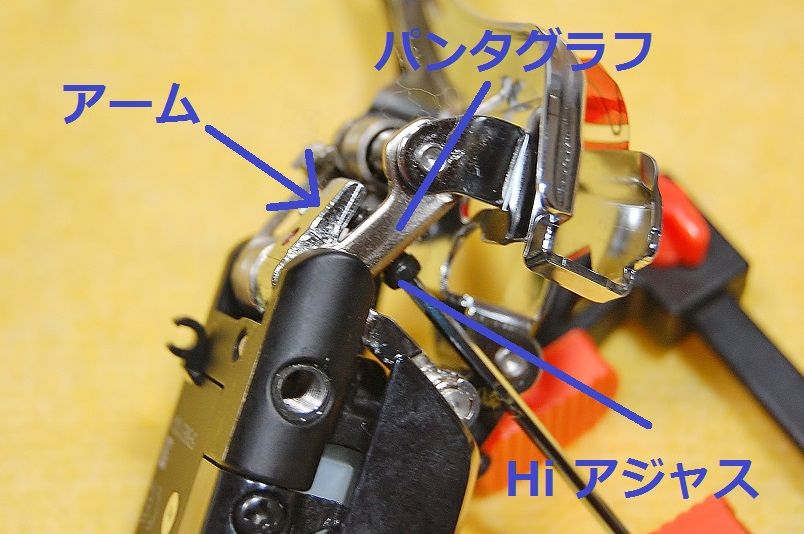

サーボモーターが動くとアームが右に動き、Hi アジャストボルトの先端を押します。ボルトは、ネジ山でパンタグラフに取り付いていますから、リターンスプリングを縮めつつ、ケージは、アウターリングへシフトします。


これが裏技!(まだ成功したとは言えないが?)


DSC_1486
普通のフレームであれば、Lo アジャストボルトに当たった時点でインナーへのシフトが完了し、Hi アジャストボルト先端とアーム間に余裕が出ます。この余裕の範囲でHi アジャストボルトを回しても、何の変化もありません。シマノがマニュアルで「ロー側は、Loで、ハイ側は、Hi で調整しなさい」と明記しているのは、このことです。



それでは、実際に動かしてみましょう!


DSC_1531

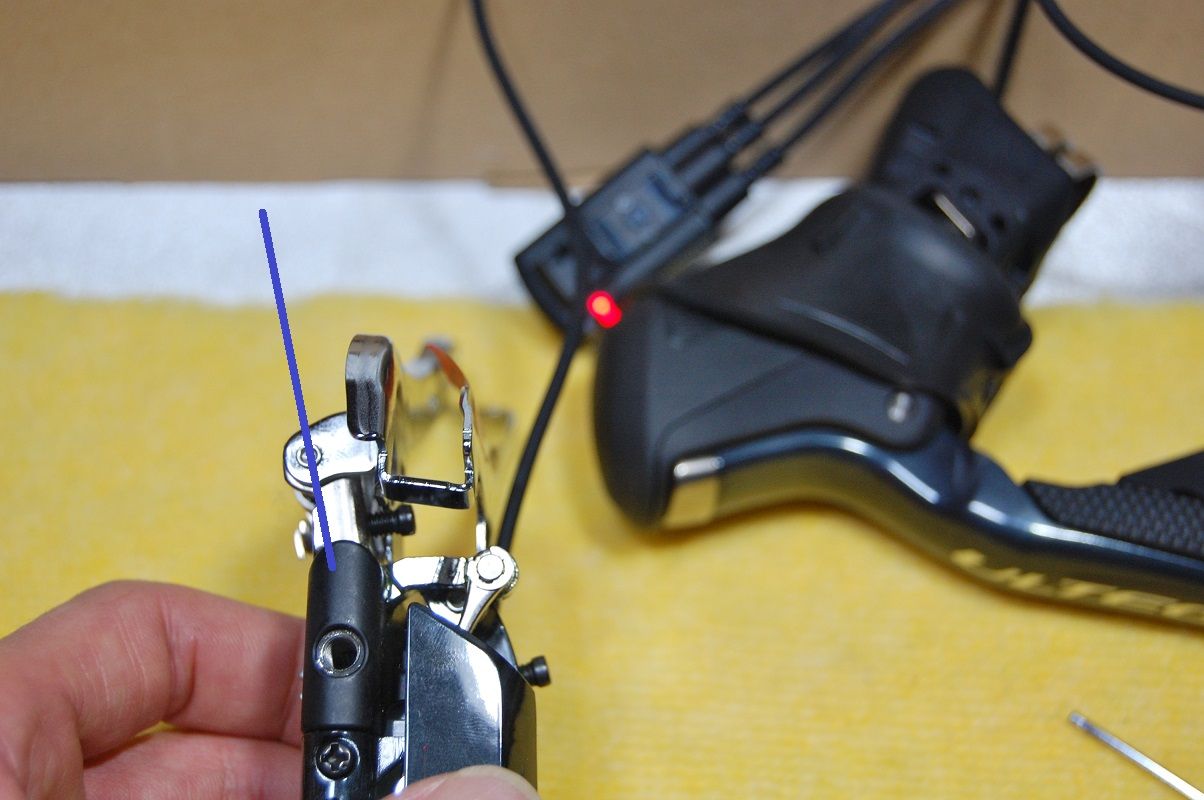

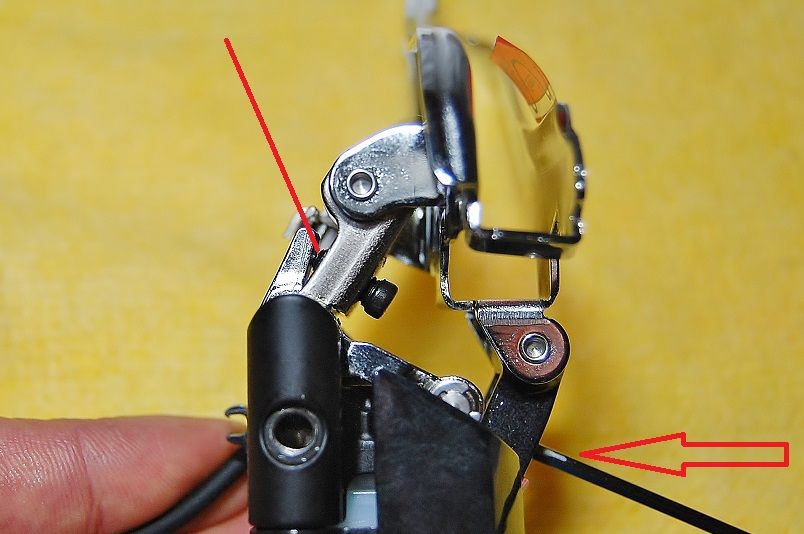

今、アウターギヤにシフトされた状態。矢印のLo アジャストボルトは、通常の位置まで締めこんであります。赤線のHi アジャストボルト先端とアームは、密着していますね。


DSC_1532

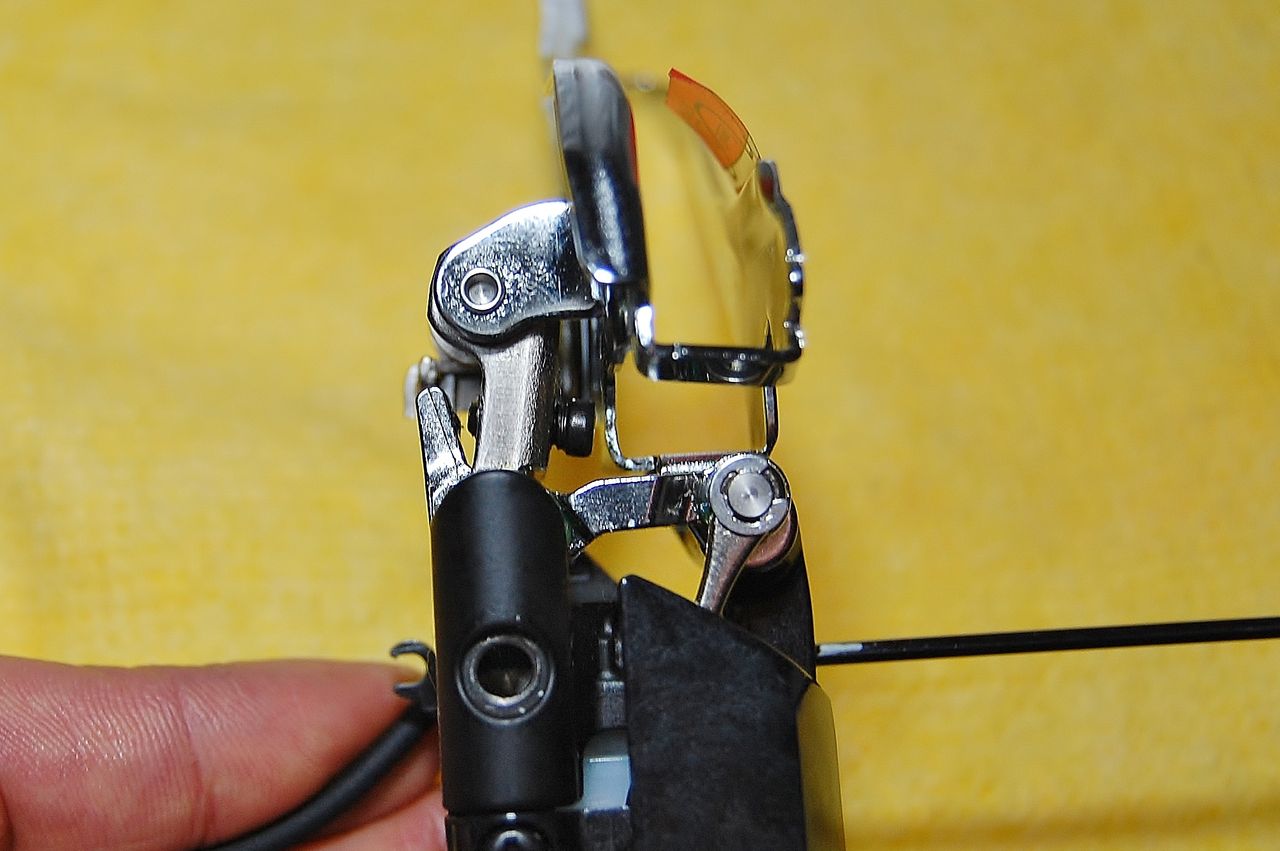

インナーにシフトしました。Lo アジャストボルトに当たって止まりましたから、Hi アジャストボルト先端とアームの間に隙間ができました。



DSC_1534
今度は、もっとシートチューブ側に引き寄せたいDAHON です。Lo アジャストボルトを目一杯緩める、てか外してしまいましょう。

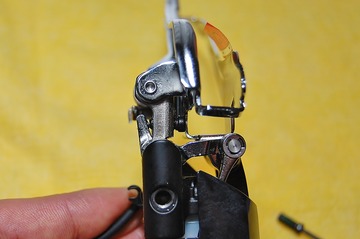

DSC_1535
同じくインナーにシフトしました。Lo 側で制御されないものですから、Hi アジャストボルトが、アームに追従していて隙間がありませんね。

めっけ!

DSC_1500
ここから更に、Hi アジャストスクリューを緩めて行くと、パンタグラフは、アームに接触するまで内側に寄ります。

何とDAHON セッティングで、Hi アジャストスクリューが、Lo アジャストスクリューに変わったのです! シマノは、こんな使い方、思いも付かないだろうな、ははははは。(まだ笑えないが)


DSC_1501
これでほぼ、ロー側のケージ位置が揃いました。

ここで疑問。アームのストロークが同じで、遊び部分が無いってことは、これだとアウターギヤ側に動きすぎちゃうのでは・・・・?


DSC_1503
「トップ位置電気アジャスト」って機能があって、トップ側のみ調整モードで、25段階動かせるようだ。25段階が何ミリ動くか分からんが、これに掛けるしかない。


DSC_1502
ちなみにロー側は、位置電気アジャストは出来ない。



DSC_1529

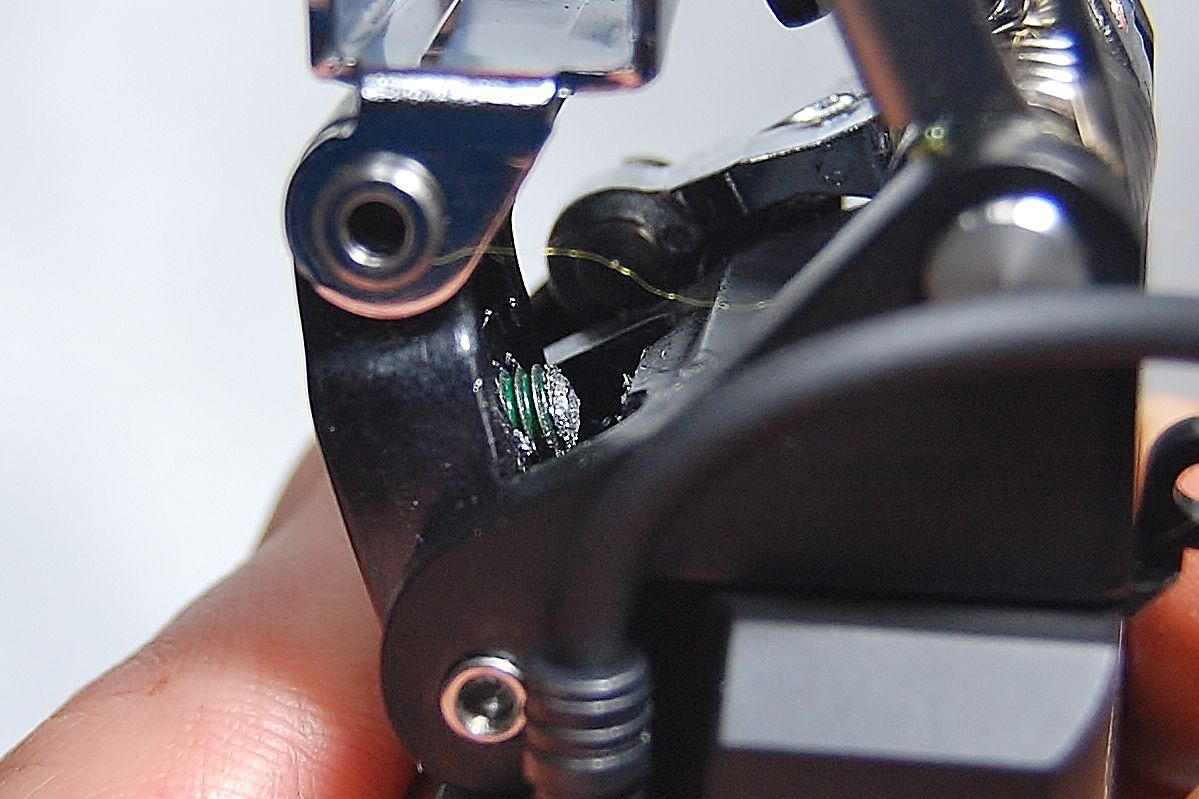

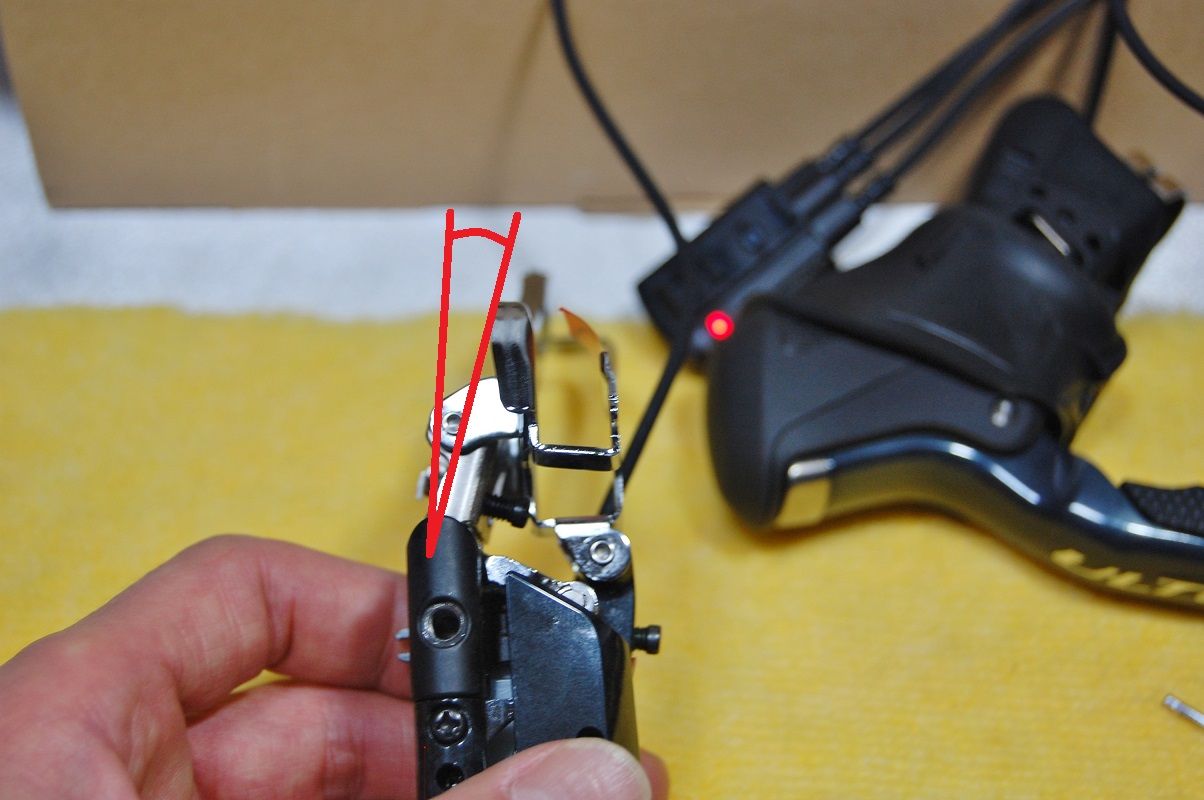

Lo アジャストボルトをいじくり回し過ぎたのか、ボルト先端はボディーを削り切粉が出ている。リターンスプリングが強いのか、マイクロシフトの フロントディレーラーのように、ボルトを締める際は、浮かせてあげた方が良さそうだ。

DSC_1527

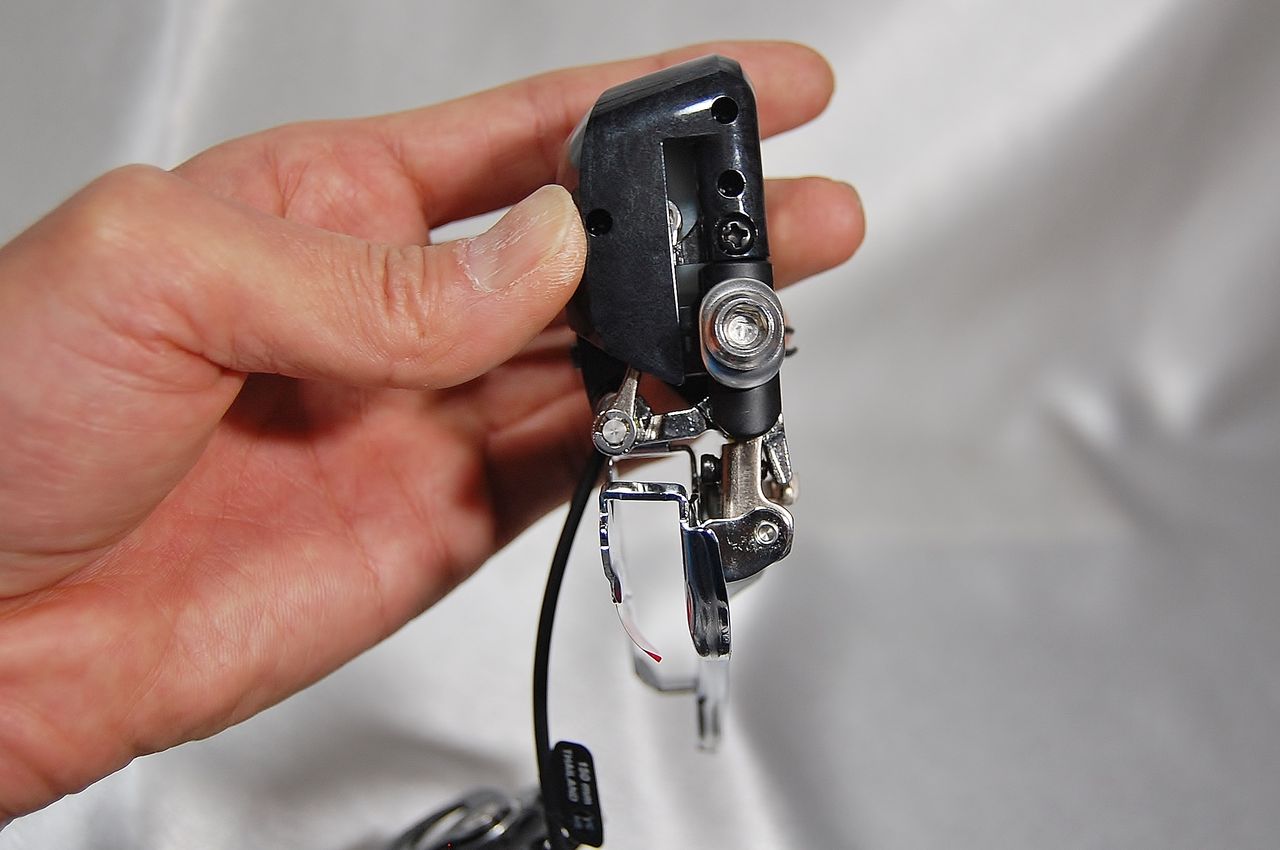

リターンスプリングといえば、何で電動は二本あるの?



「新年スペシャルSALE」開催中⇒ [橋輪SALE]

指令!DURA-ACE を電子化せよ!その7 【橋輪Blog】

指令!DURA-ACE を電子化せよ!その7

DSC_1504

シマノからバッテリーの代品が届いた。早速、 E tube Project に繋いで各機器の診断機能を使いテストした結果は、全て良好。 フロントディレーラーが確実に動くようになったので、イチかバチかではなく確実に潰していくことにした。シマノのホームページより、ユーザーマニュアル、ディーラーマニュアルは全て読んだ。電動 フロントディレーラーの動きを良く観察してみると、色々なことが解って来た。 「なんだ橋輪、今頃勉強してんだ? Di2 出てから何年経つと思ってんだ」 との声が聞こえてきそうだが、先ずはこの疑問から解いて行こう。


DSC_1484

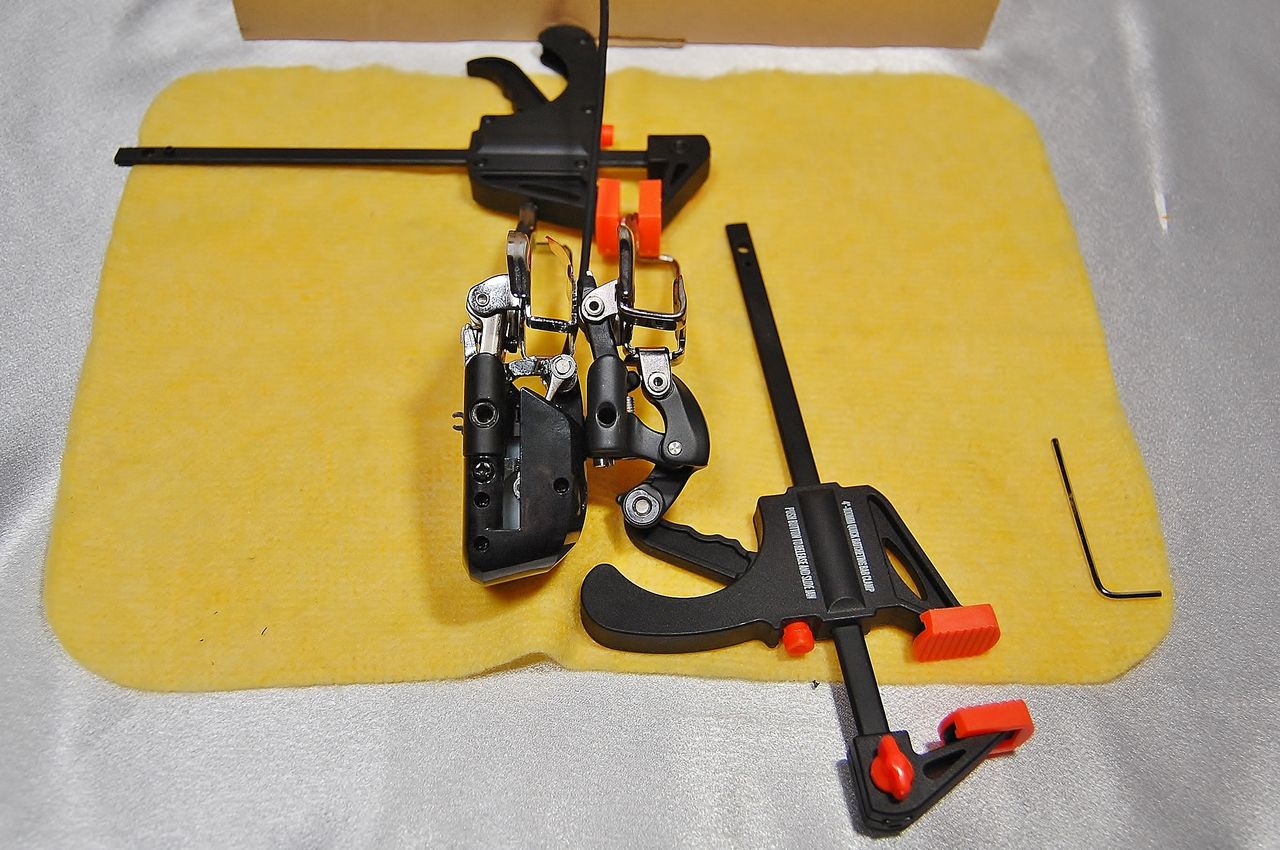

電動と機械式の フロントディレーラーを並べてみる。真っ直ぐに立てるのに使ったホビークランプは、100mm まで掴めて、二つの木材を接着するのに大変重宝する。しかも値段は超安の1ヶ298円。

(画像クリックで拡大)
DSC_1485

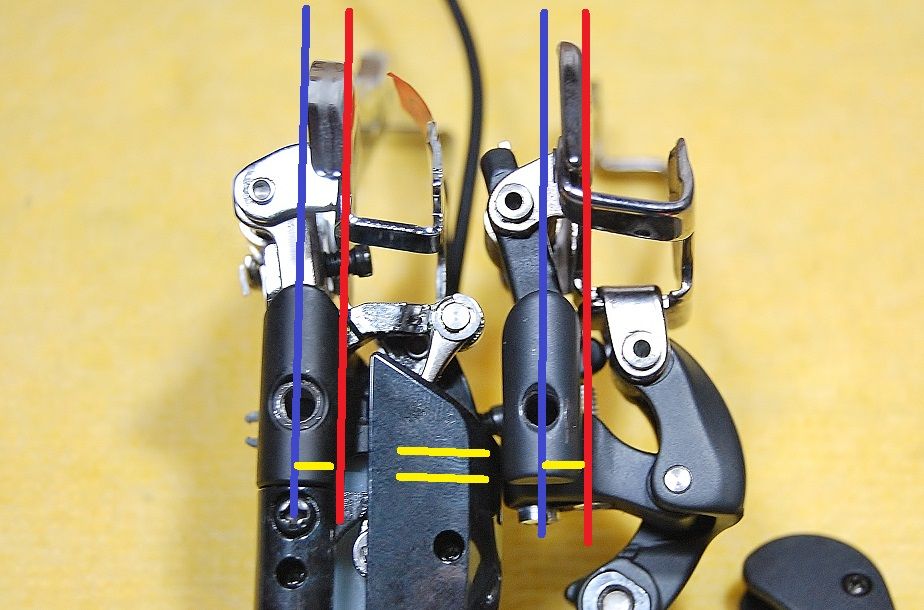

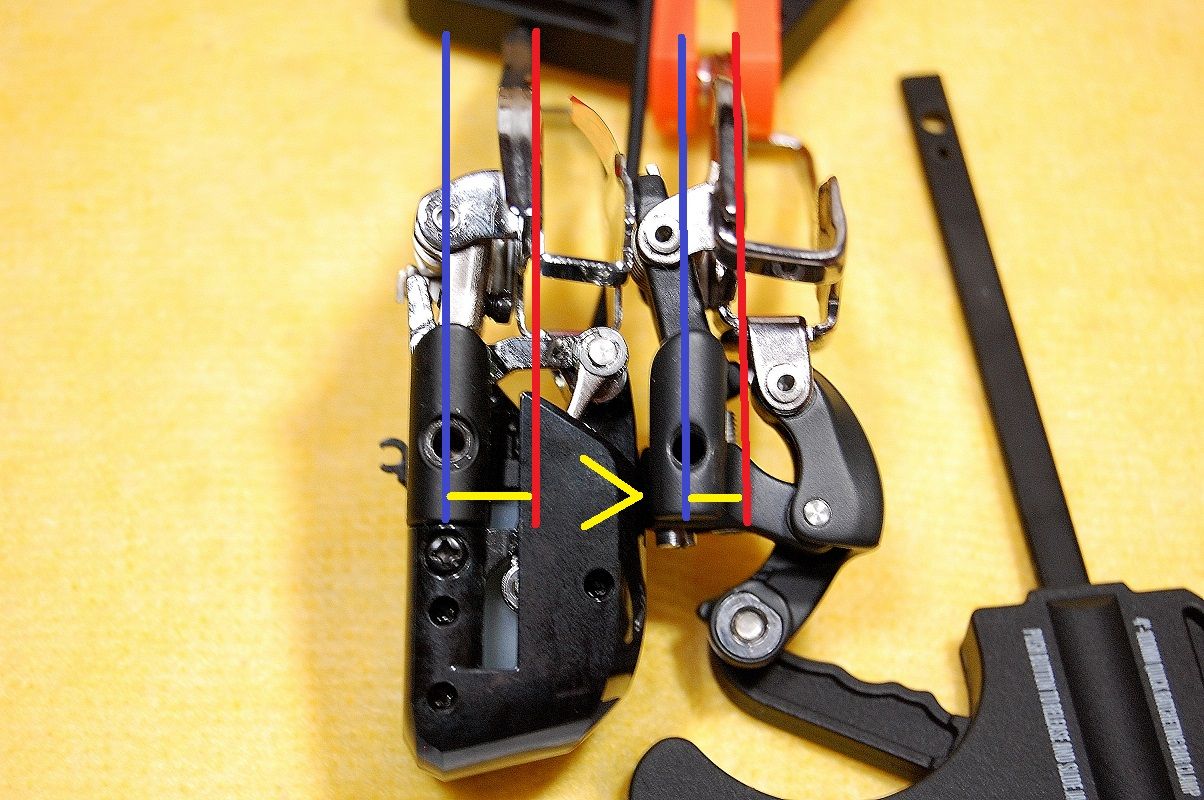

左は、ULTEGRA Di2(Hi Lo アジャストボルトは、新品出荷状態で、サーボアームは、電気を流してインナーにシフトした状態)で、右が、DURA-ACE機械式(船長のMu SLX にセットされていた状態) 。どちらもローノーマル?(インナーギヤにシフトした状態) フロントディレーラー取付面とインナーケージ(シマノ語で言うとチェーンガイド内プレート)の距離が大分違いますね。ここを如何に同じ位置に持って行けるかに掛かっているのです。

DSC_1445

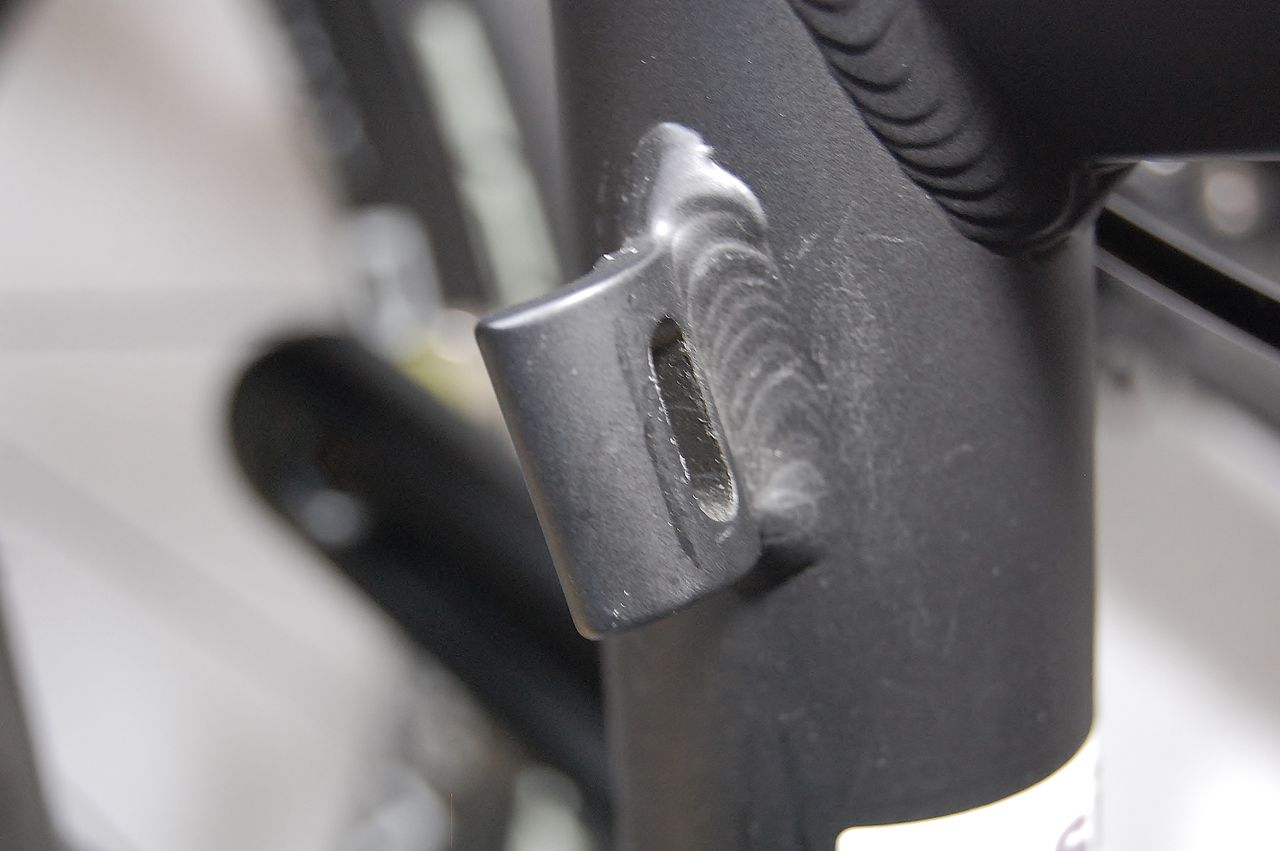

これは、DAHON に取り付けてあった証しでありまして、シマノが標準的な作動範囲に設定して出荷したものとは違って当然です。DAHON は、太いシートチューブの側面に フロントディレーラーブラケットを溶接していますから、普通よりも当然チェーンリング側にディレーラーが、出てきている訳です。

DSC_1487
ロードバイクでは、有り得ないほどLo 側のボルトを緩めてます。出来るだけシートチューブ側に引きつけておきたいのです。


DSC_1488
裏を見れば、リターンスプリングの力でインナーリング側にシフトし、Lo アジャストボルトにぶつかって止まっている状態です。ワイヤーを引けばHi アジャストボルトにぶつかるまで動き、ギッタンバッコンしているだけです。なんて単純明快なんでしょう。


DSC_1486

さて次回は、電動 フロントディレーラーの作動と、DAHON なんて”いじった”こと無いだろうと思うシマノさんも知らない(知らないわけないと思うが結果的に)裏技を!

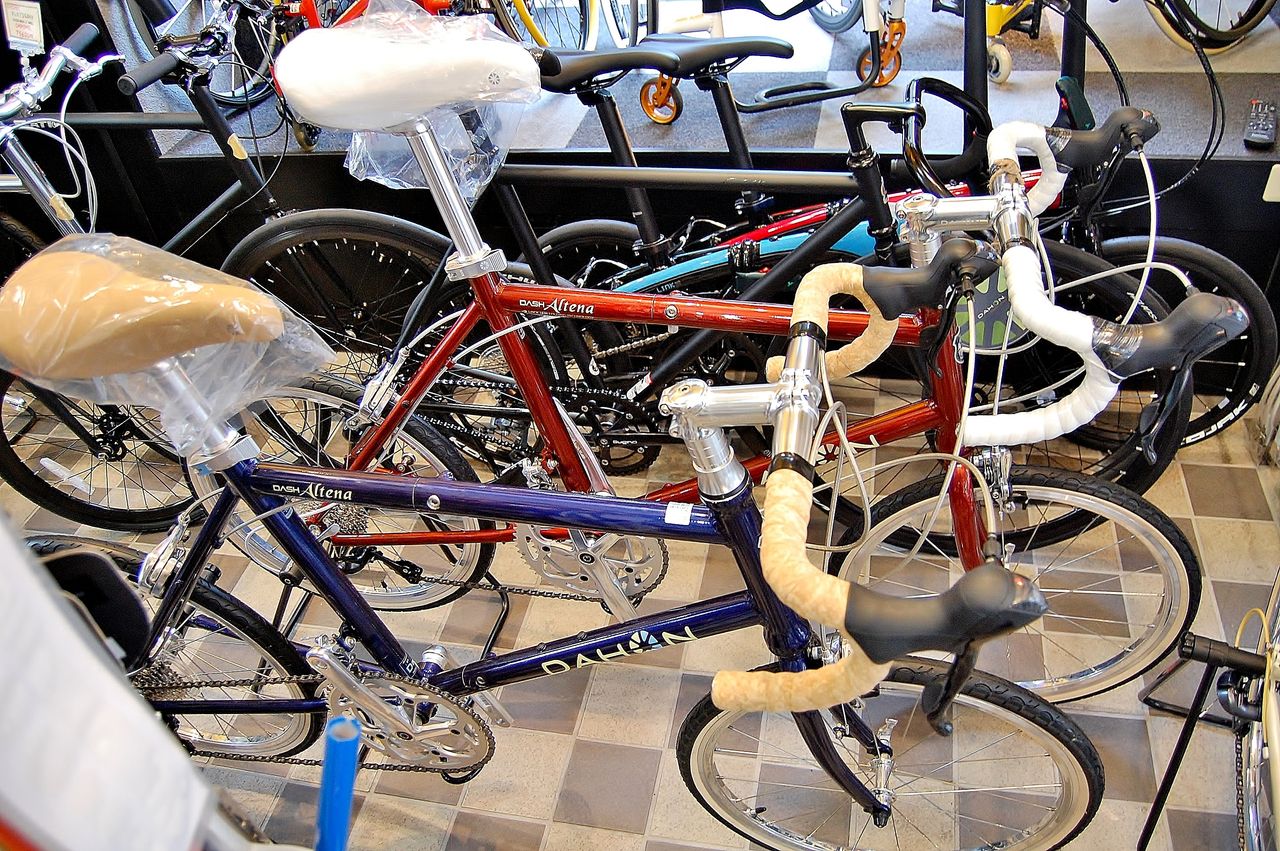

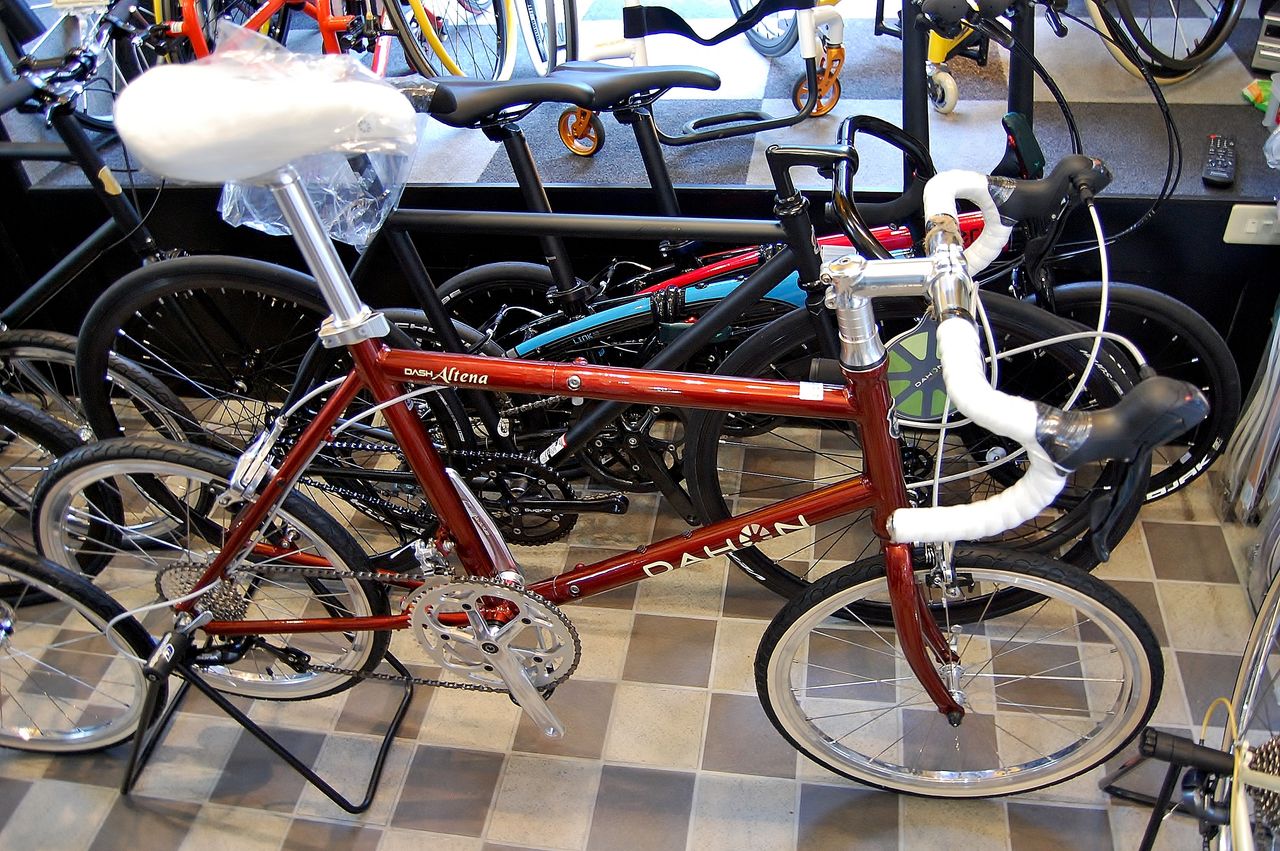

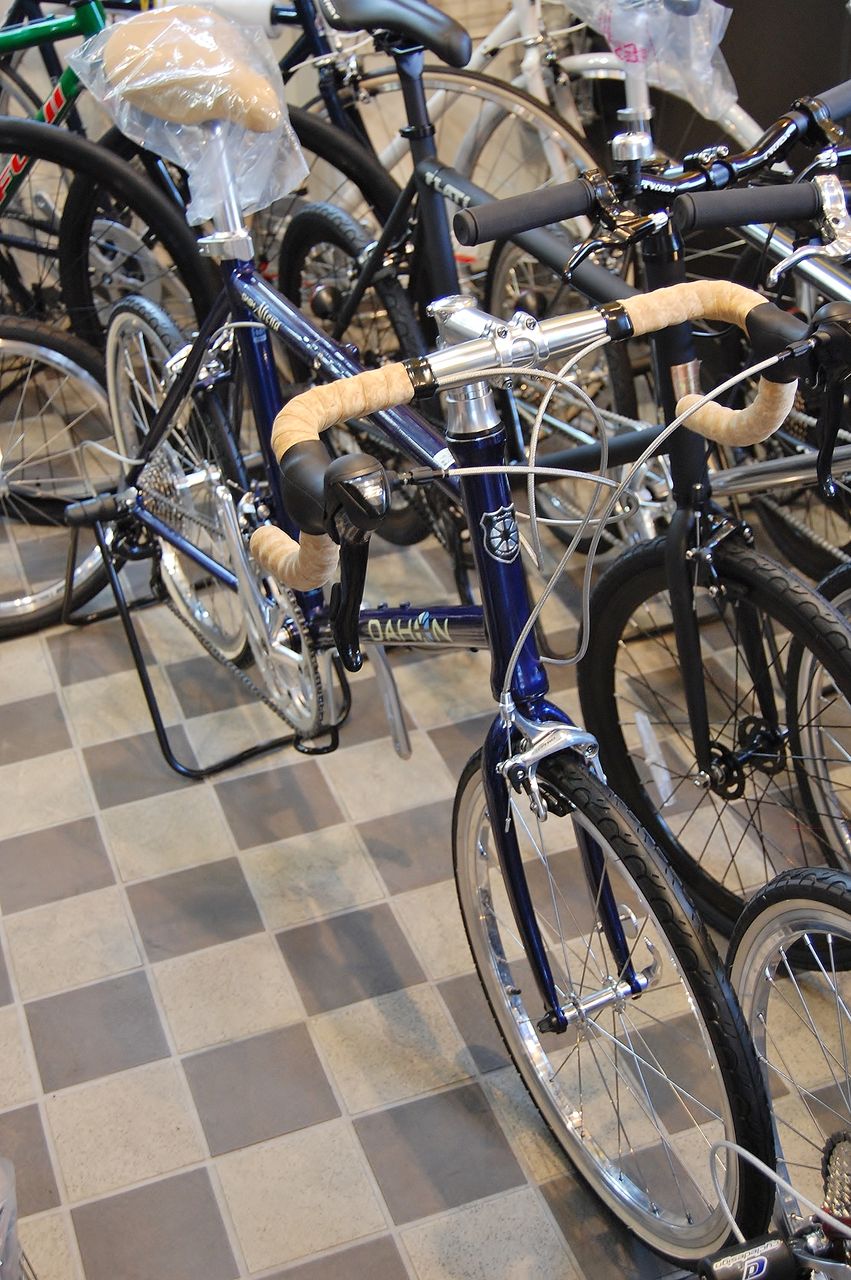

2016 DAHON DASH Altena 入荷しました!

DSC_1481
DSC_1482
DSC_1483

こちらは本日、天候不良のため撮影が出来ませんでしたので、後日アップ致します!


「新年スペシャルSALE」開催中⇒ [橋輪SALE]

指令!DURA-ACE を電子化せよ!その6 【橋輪Blog】

指令!DURA-ACE を電子化せよ!その6

DSC_1443

やっとのことで フロントディレーラーを合わせてみることが出来るようになった。

DSC_1445

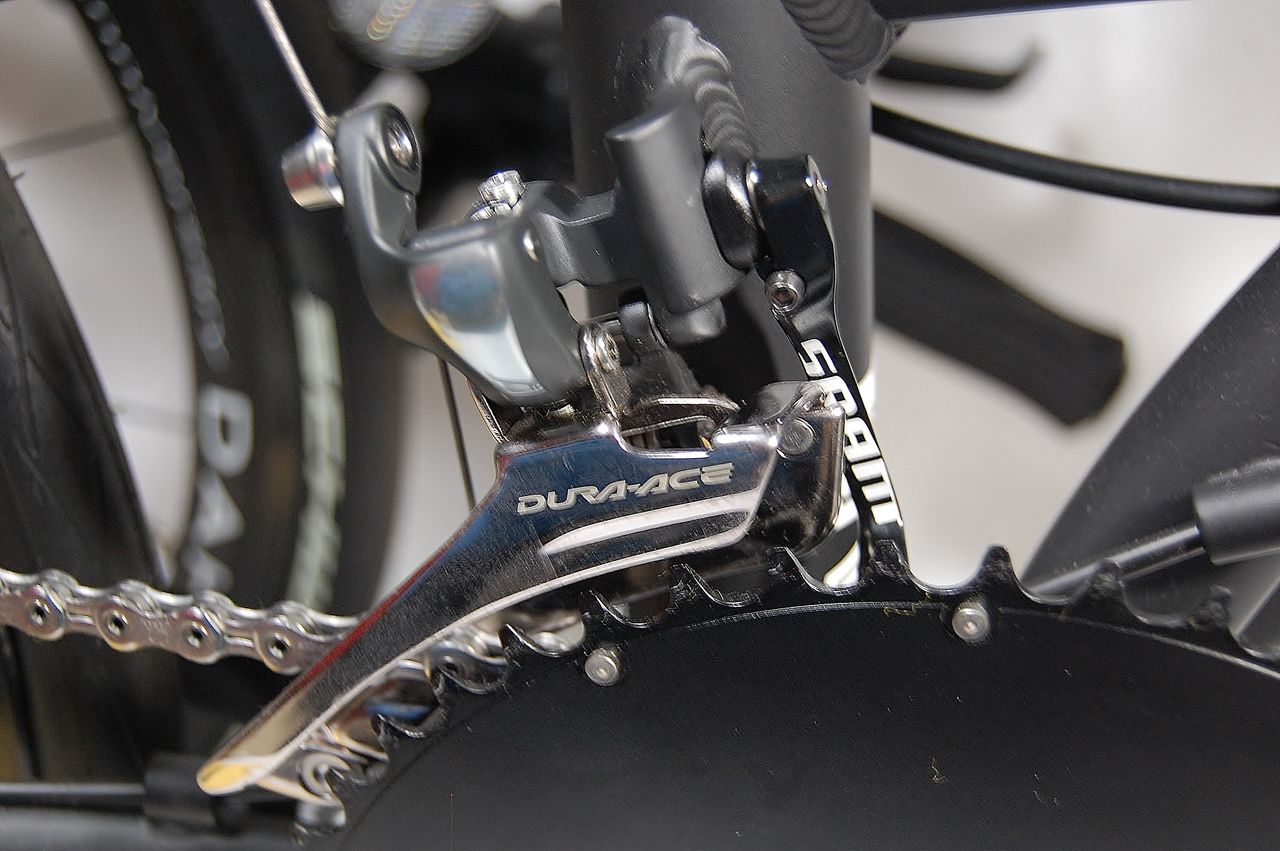

このDURA を電動化するのだ。



DSC_1446

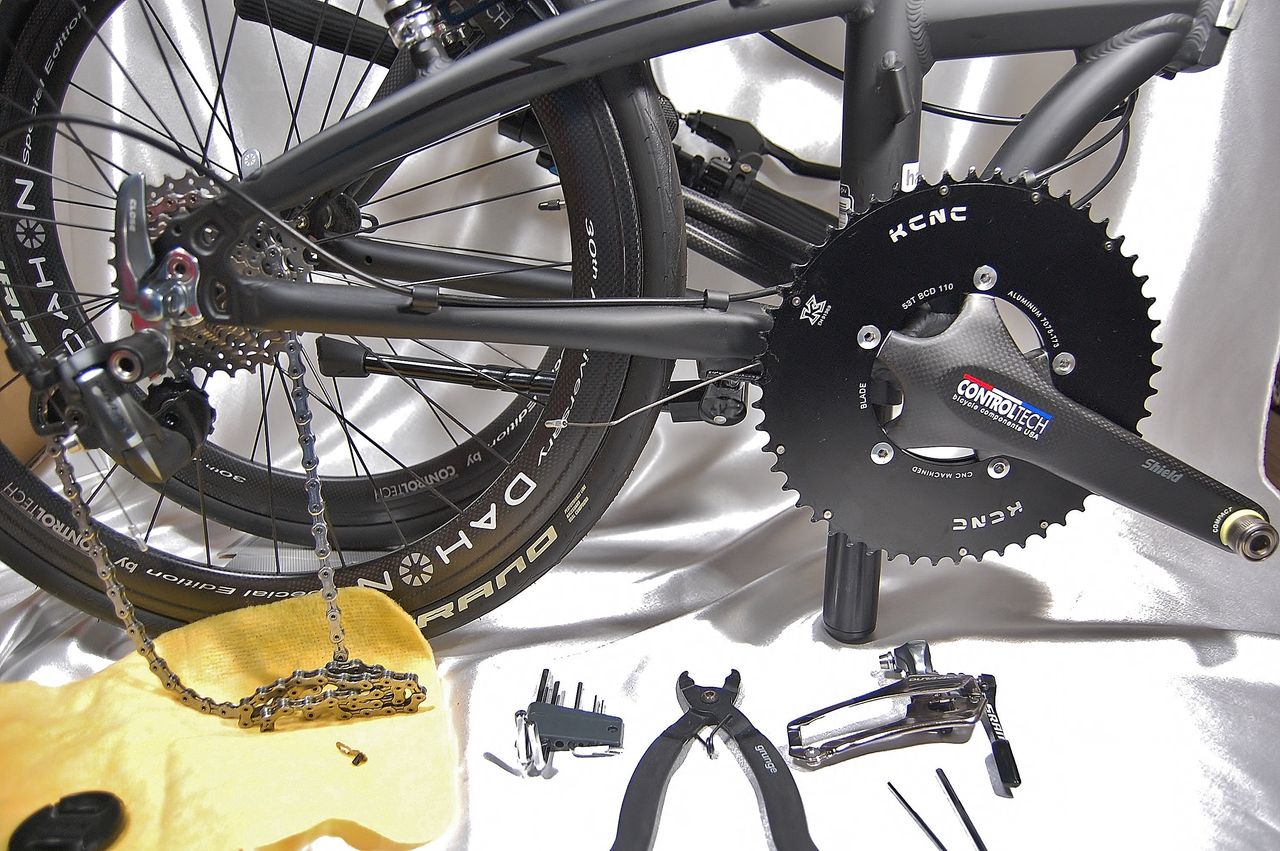

チェーン、 フロントディレーラーの順で外して行きます。



DSC_1448

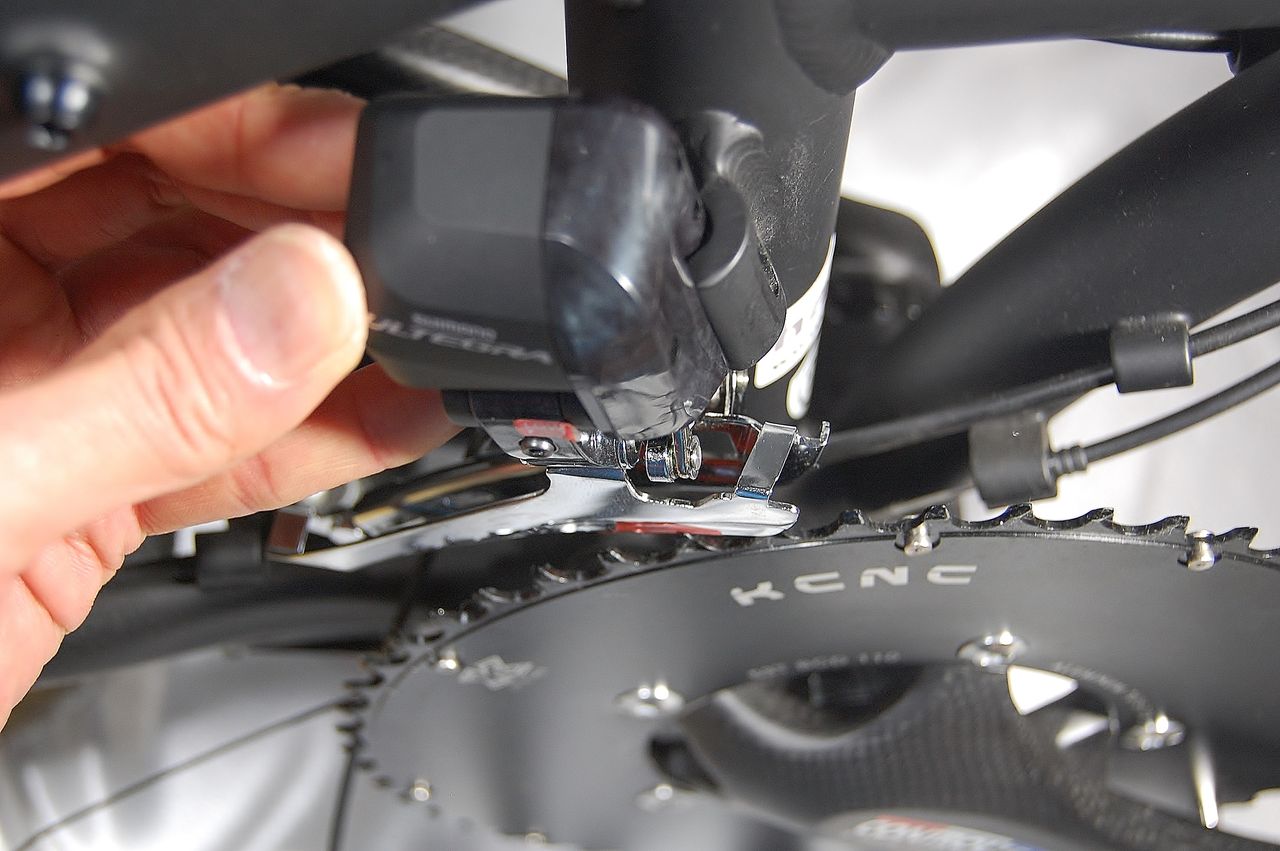

ULTEGRA Di2 フロントディレーラーを仮止めする。取付位置は、楕円リングを想定して一番上へ。



DSC_1450
こんだけ上がれば行ける気もするが。



DSC_1449
心配していた2014モデルの太いバックフレームにも余裕がありそう。でも何かしっくり来ない。これ以上取付ボルトを締める気にならない。



DSC_1451
あれれれれ、 フロントディレーラーと ディレーラーブラケットの間に隙間が!

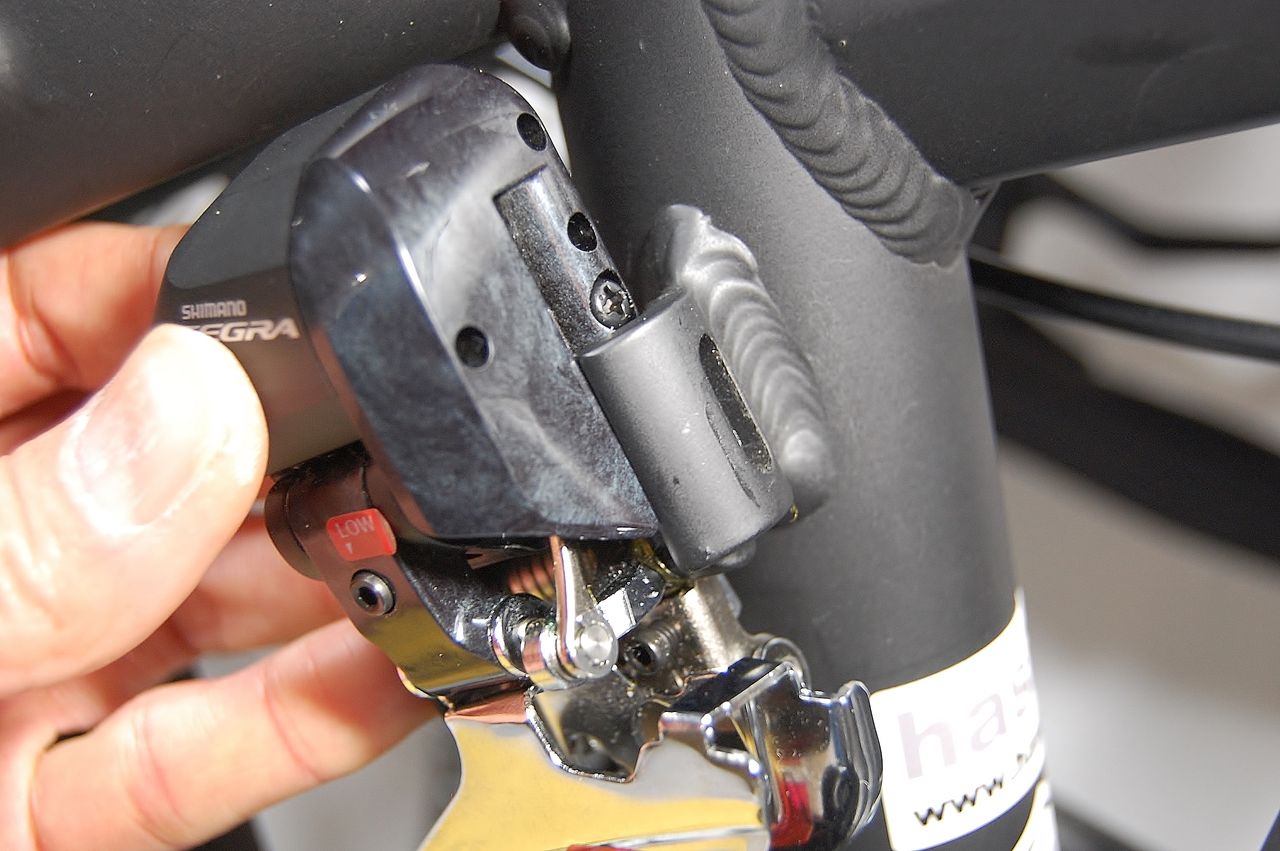

DSC_1452
アールがきちんと沿った状態にすると フロントディレーラーこんなに曲がっちゃうぞ!

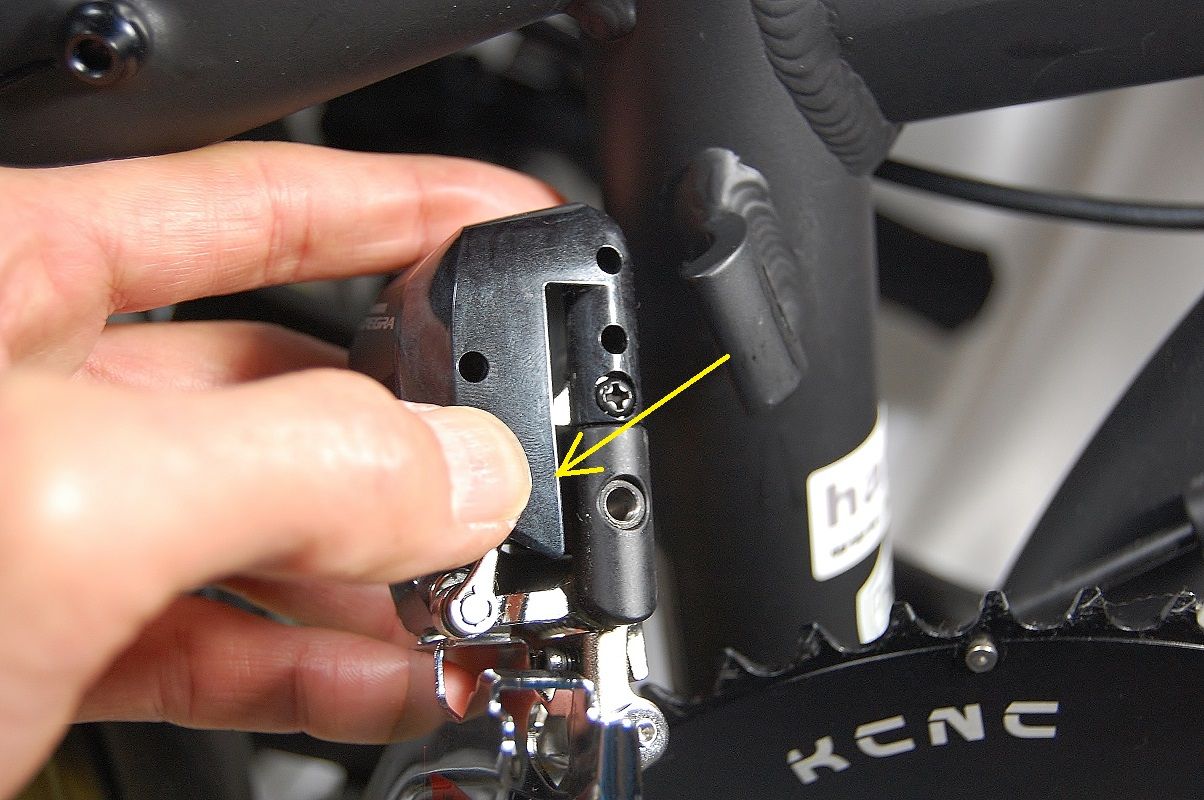

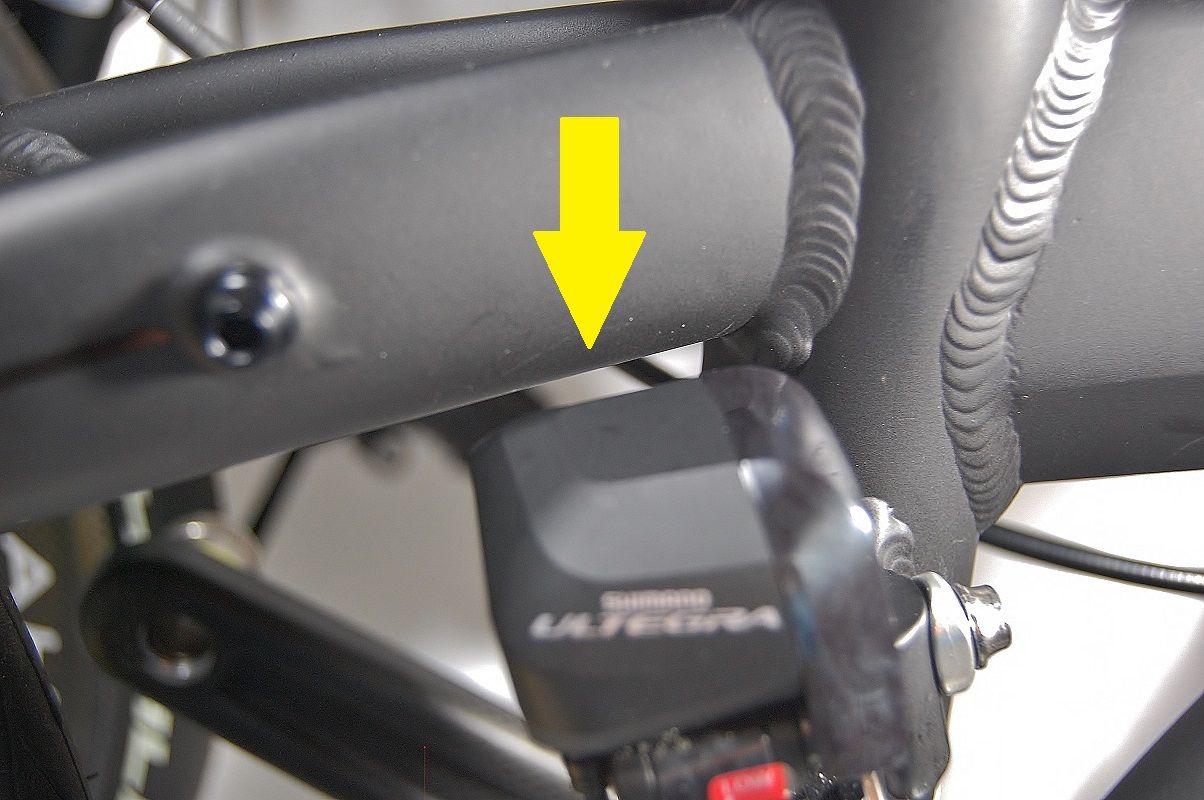

DSC_1453
ゲゲゲッ! ブラケットの厚みが、カバーと干渉してんだ。



DSC_1454
こいつの出番か?

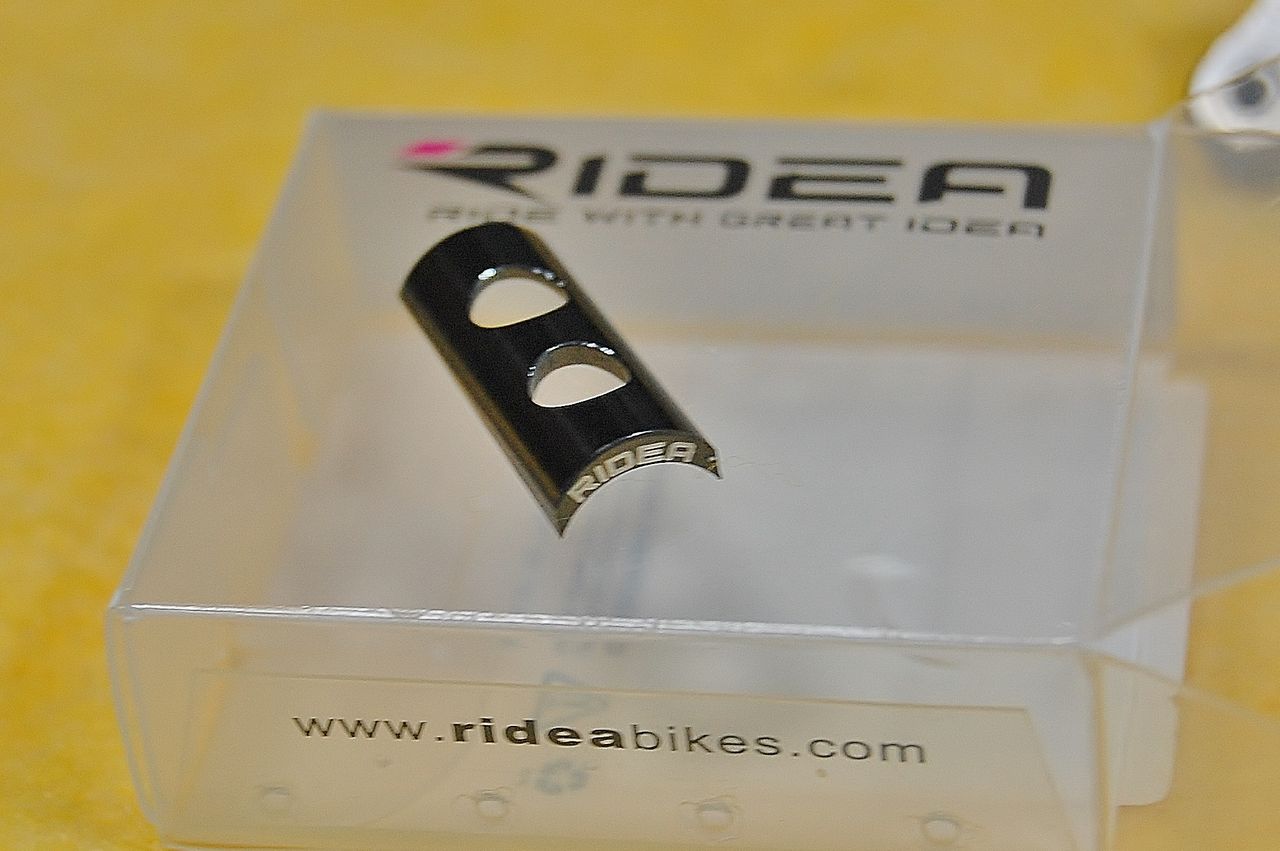

DSC_1462

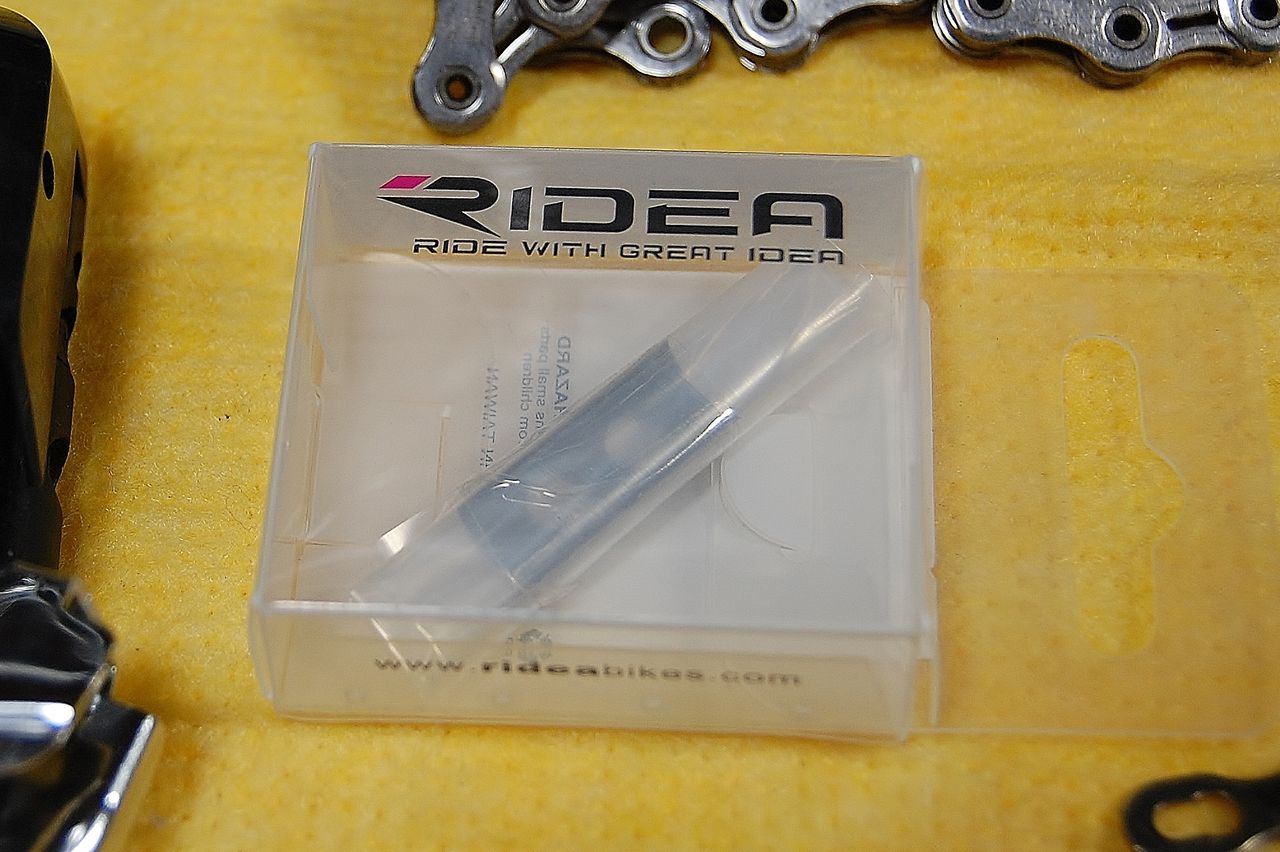

RIDEA DAS4  ディレーラーアングルスペーサー 1.340円(税別)



DSC_1455

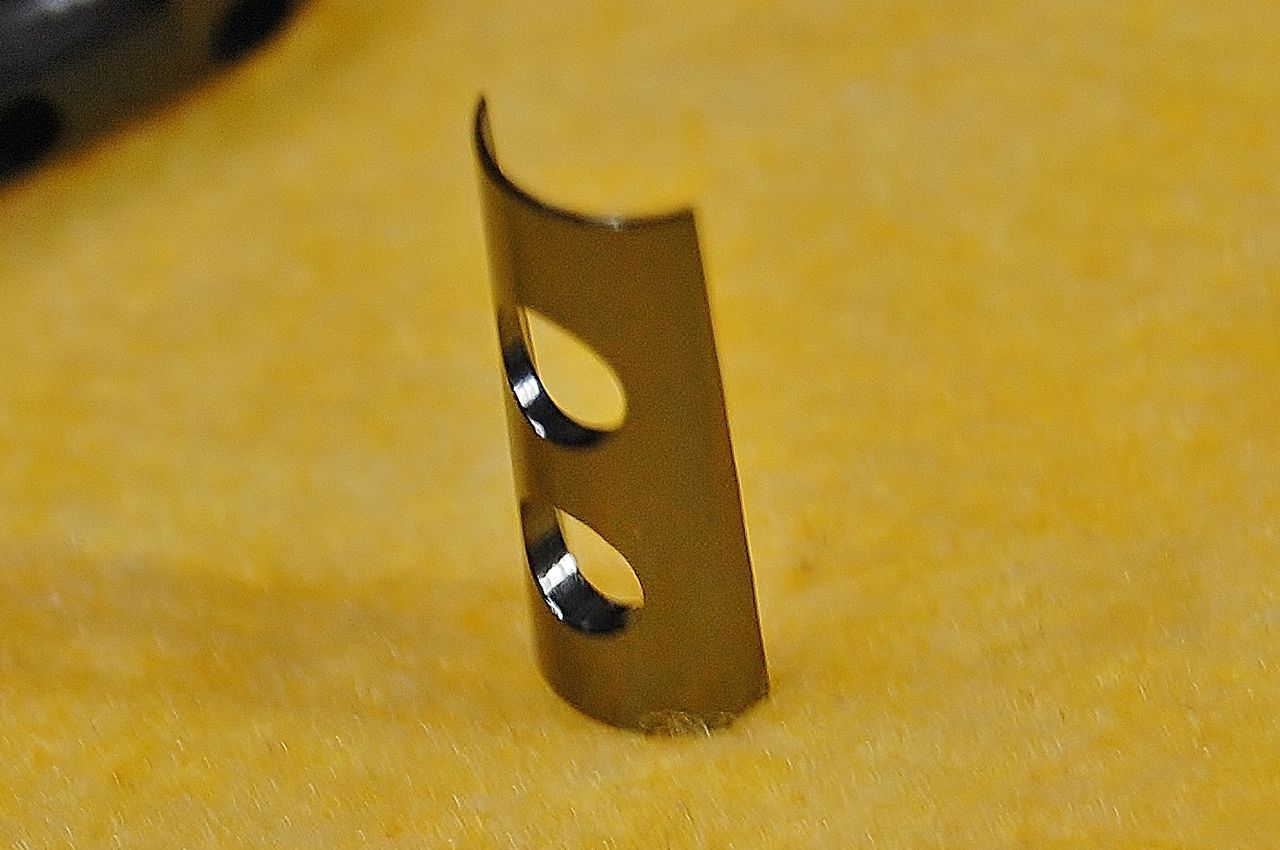

フロントディレーラーの取付角度が、±4°変えられるって代物。



DSC_1477
こうして使います。今回、角度よりも距離を離したかったんだけどね。

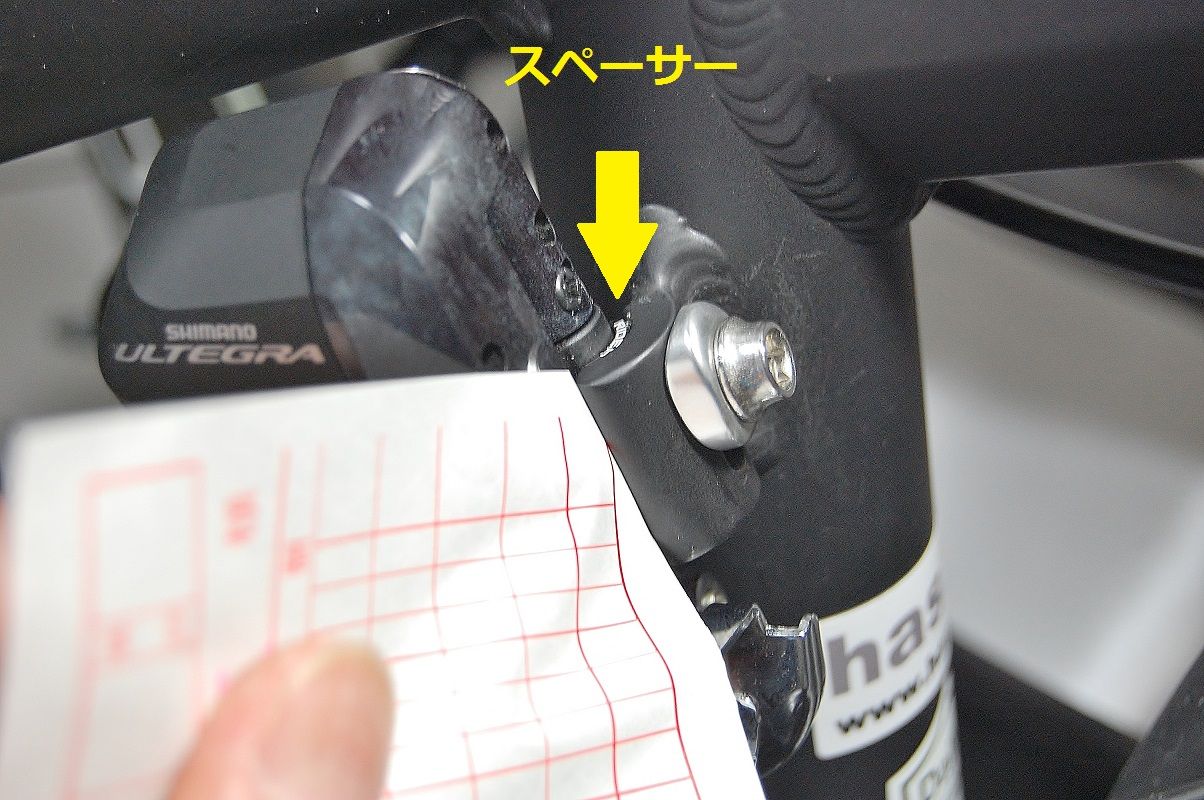

DSC_1461

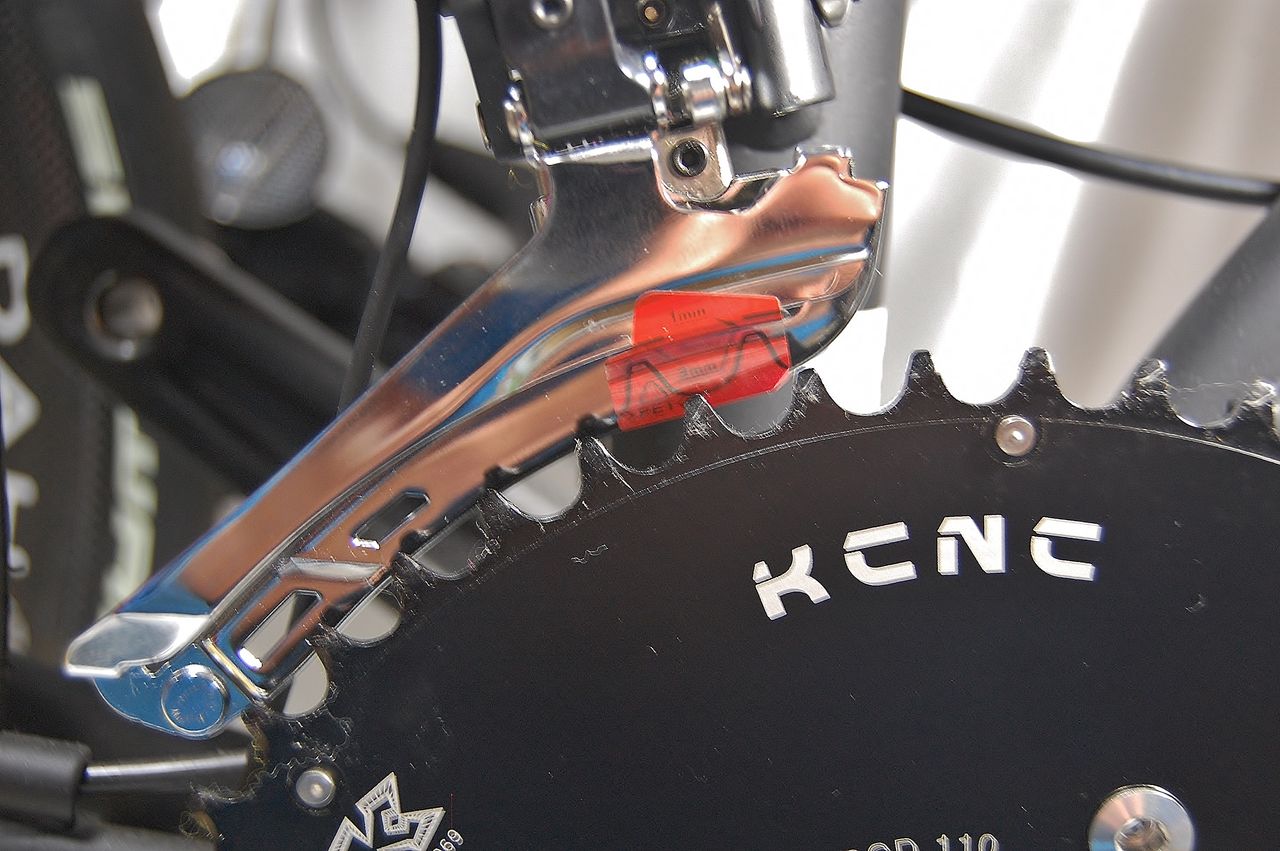

うわ〜、厚みが足りません。紙挟まってま〜す!



DSC_1464
最早、小径だ、折り畳みだ、楕円リングだって問題じゃないな。これでは、アルミのロードフレームだってあり得る問題だね。


DSC_1476

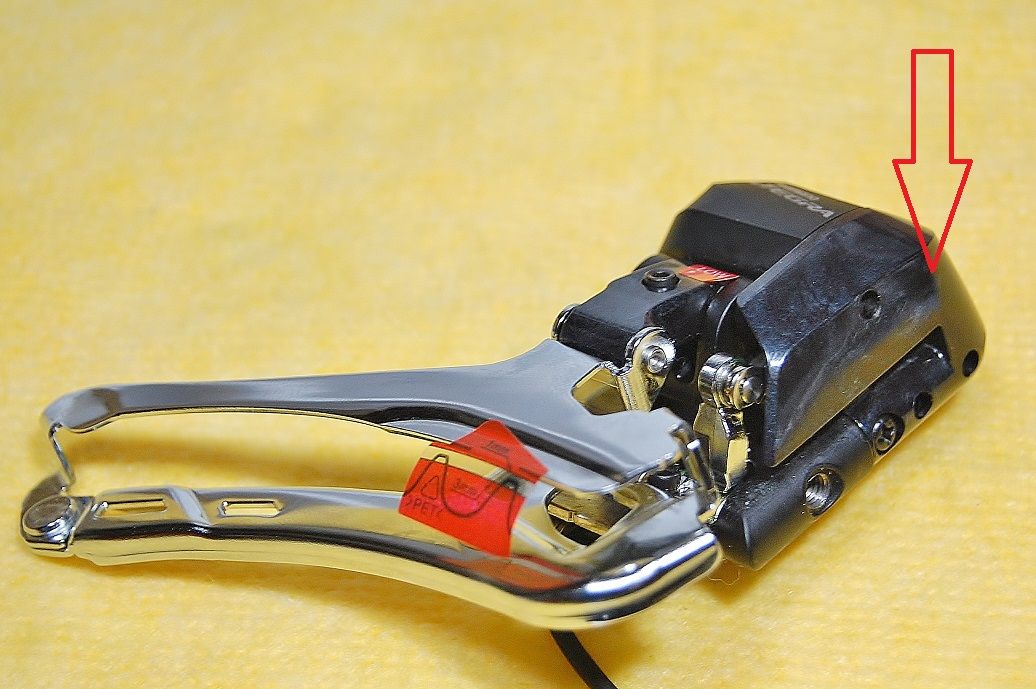

カバーの当たる部分をカットするか?取りあえずカバーを外してやってみよう。



DSC_1465
樹脂のカバーのくせにタッピング3本、ビス1本の4本も止まってら。


あれ、まさかの!



DSC_1466

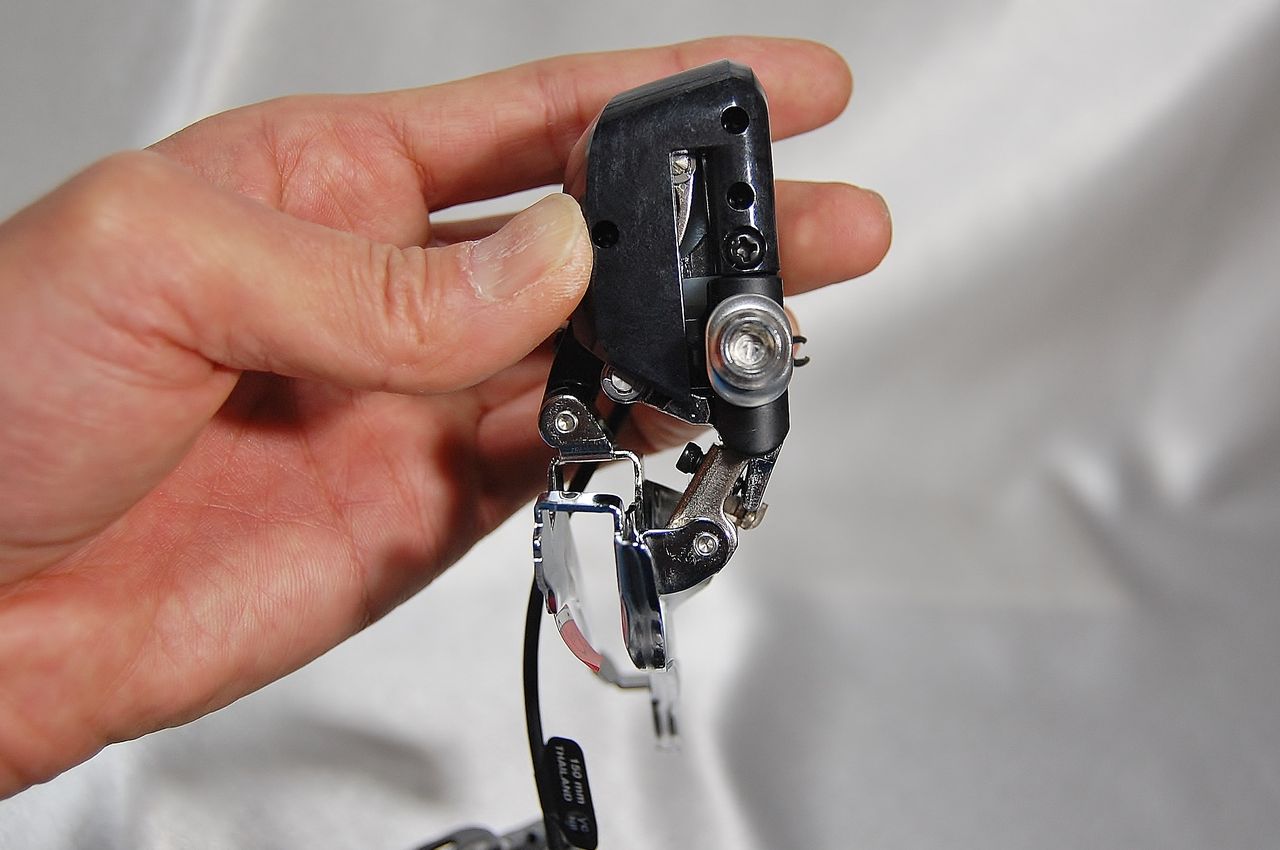

何と、パンタグラフ部と駆動モーター部の連結軸受けとなっていた!”オッサン”のULTEGRA だからぶった切るわけにはいかないし・・・・・



IMG_8252

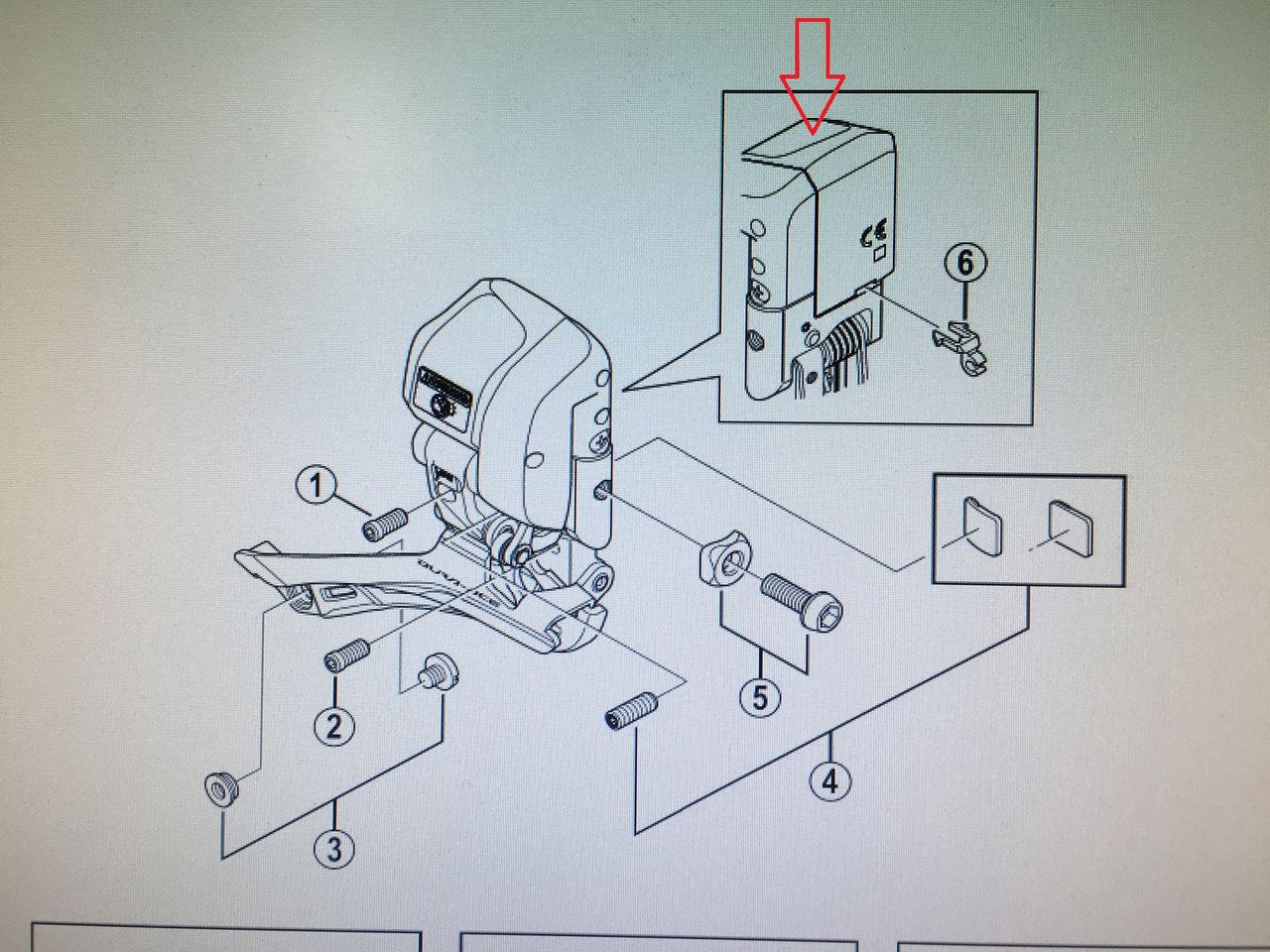

念のためパーツリストで調べてみると残念な結果、カバーのみの部品設定がない。

DURA-ACE Di2 FD-9070 フロントディレーラー 41.179円

まだ、楕円リングが装着出来るか確信がないが、

船長のために勇気を出すか!



「新年スペシャルSALE」開催中⇒ [橋輪SALE]

2016 FUJI FEATHER 入荷!【橋輪Blog】

2016 FUJI FEATHER 入荷!

DSC_1382
2016 FUJI  FEATHER   85.320円(税込)
橋輪プライス           76.700円(税込)
フレームサイズ:43・49・52・54・56・58cm  9.2kg

クロモリピストのパイオニアFUJI FEATHER の2016年モデルが入荷です。カラーラインナップは2015の3色展開からプラス1の4カラー。定番のマットブラックに、オーロラホワイト(ロゴがメッキ調になった)が復活。それとNEWカラーが2色。ピンクは、昔あったメタリックではなくソリッドのドピンクで、ブラックパーツとの相性抜群。ミッドナイトブルーは、2015のミスティックブルーのマット版だ。

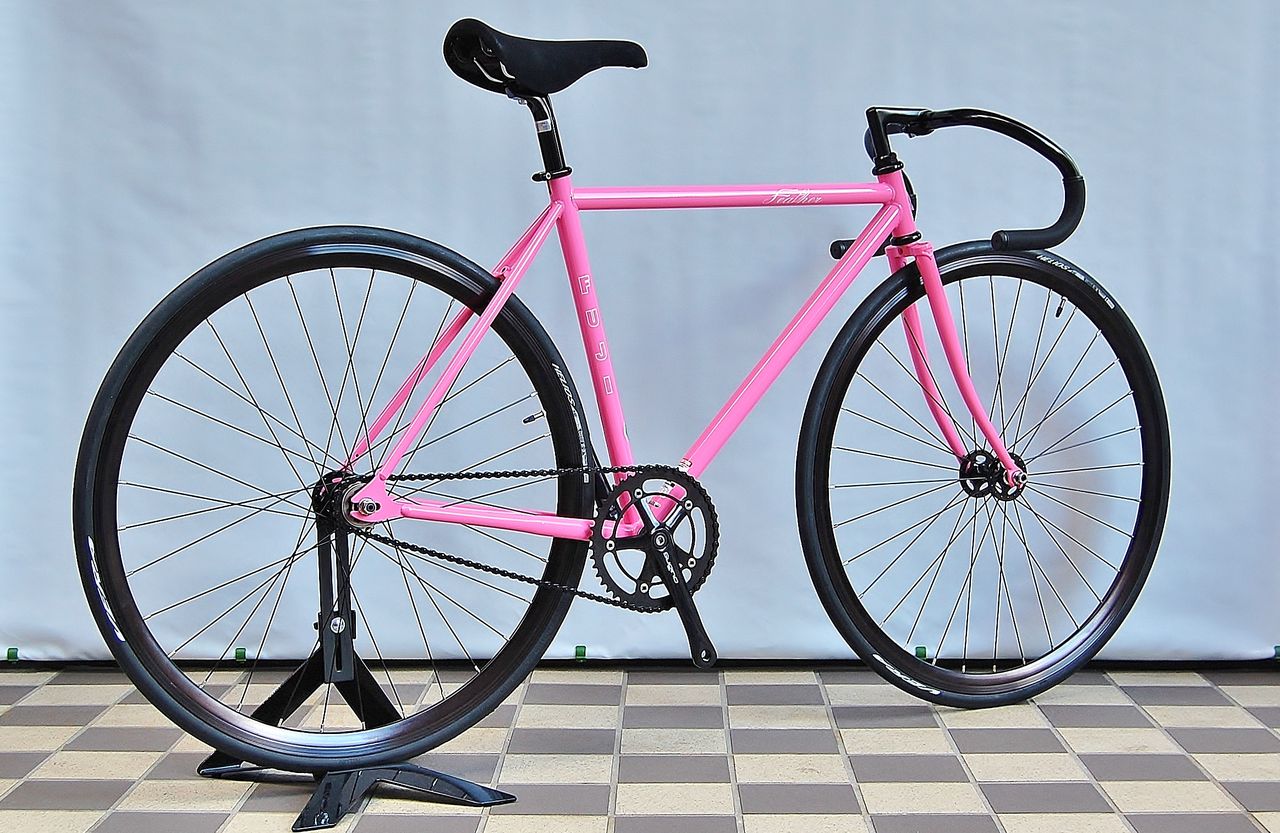

DSC_1389
DSC_1393

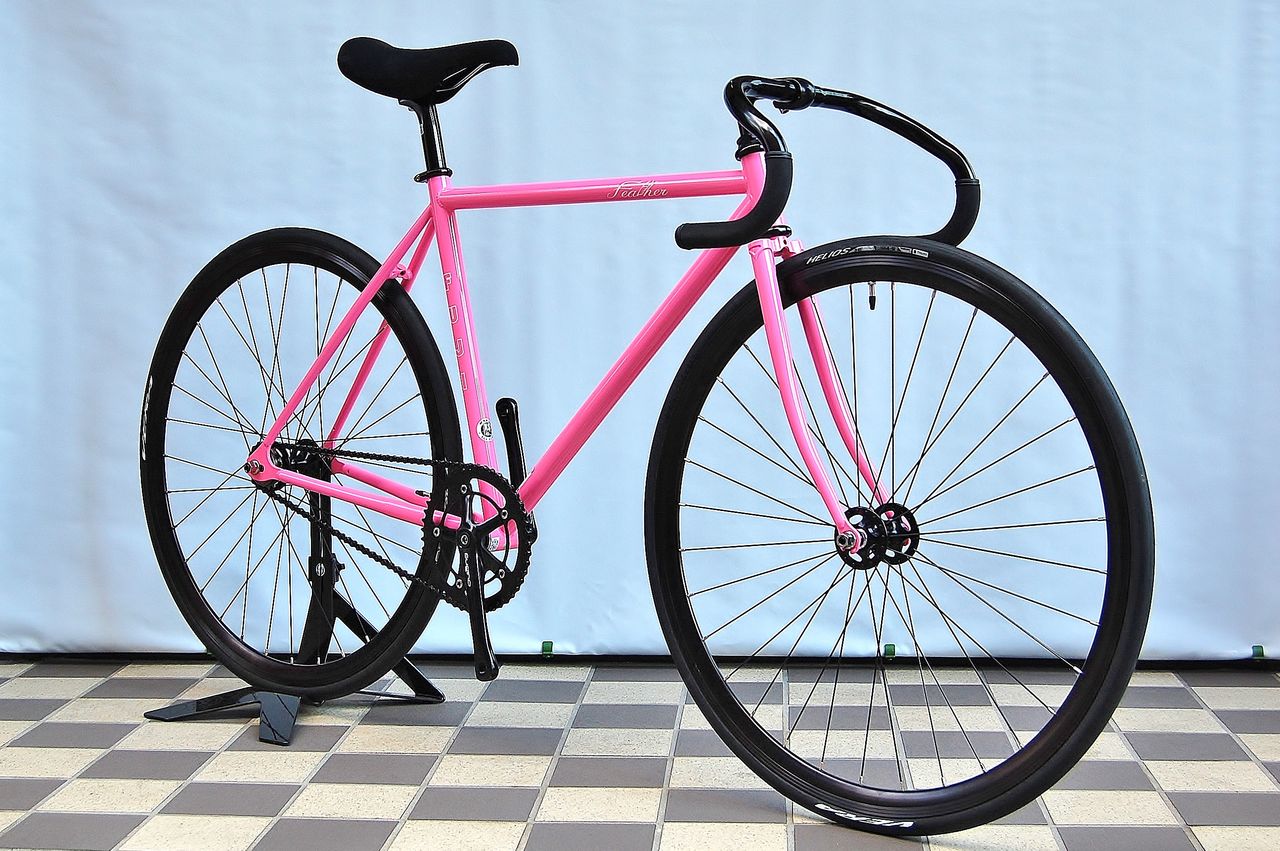

ピンク (写真はフレームサイズ49)



DSC_1385
DSC_1386

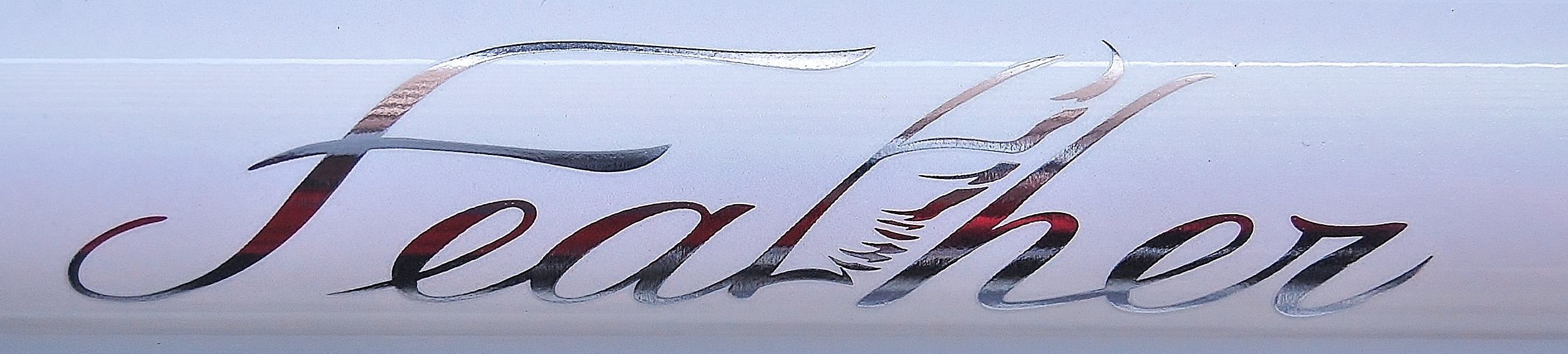

オーロラホワイト (写真はフレームサイズ54)



DSC_1387
DSC_1388
マットブラック (写真はフレームサイズ52)



DSC_1467
DSC_1468
ミッドナイトパープル (写真はフレームサイズ54)



DSC_1394
Sugino  MC pista クランクは、チェーンリング46T



DSC_1395
標準装備のフリーギヤは16Tで、ギヤ比は、2.875



DSC_1400
フリップフロップハブで、こちら側にオプションの固定ギヤが装着できます。



DSC_1397
タイヤサイズは、700×25C


唯一の変更点は、二つ

DSC_1398
前後ハブが、シールドベアリングからカップ&コーンに変更。



DSC_1392

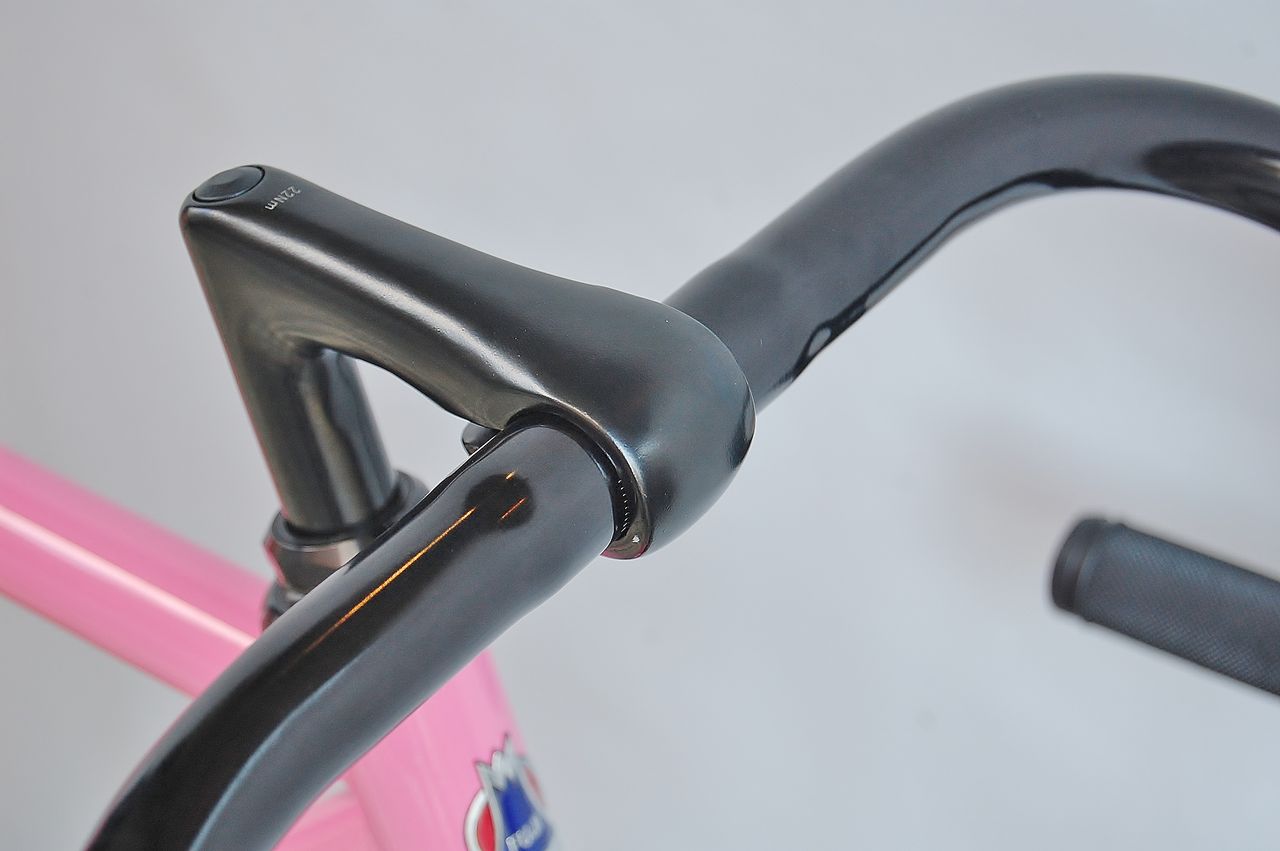

トラックバーのステムクランプ部の形状変更。クランプ径は変わらずの25.4mm。



DSC_1390
DSC_1391
DSC_1399




DSC_1401




DSC_1402




IMG_4540
別売りのコグ 1.620円(税込)
固定で乗るには、この専用コグ(スプラインフィットで、ねじ切りコグは使用できません)とロックリングが必要になります。

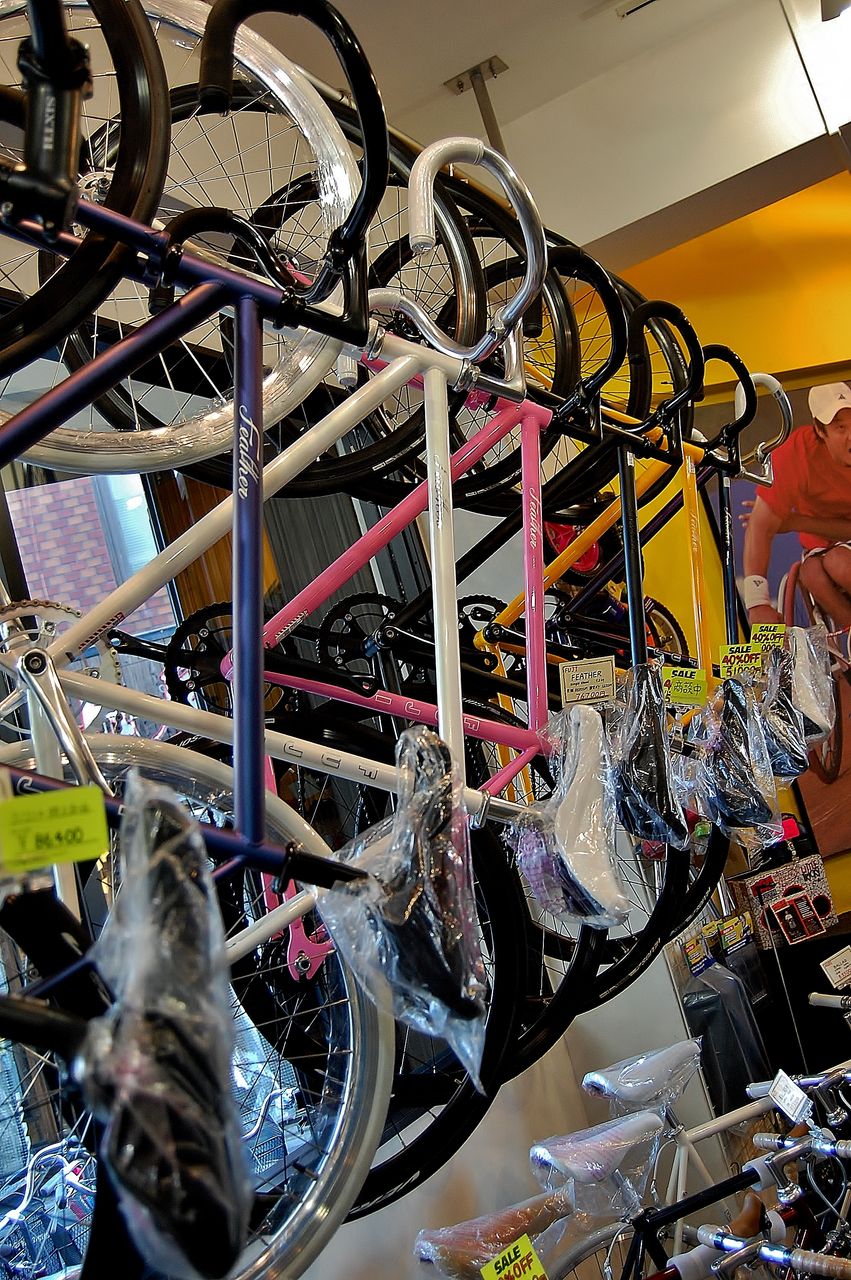

DSC_1473

橋輪フェザーは、6色展開?

なんてね、2015モデルも超特価発売中↴
「新年スペシャルSALE」開催中⇒ [橋輪SALE]

指令!DURA-ACE を電子化せよ!その5 【橋輪Blog】

指令!DURA-ACE を電子化せよ!その5

早急に代品出荷しますと言っていたシマノから商品発送メールが来ない。と思っていたら、何時もなら郵便で届く荷物が、ヤマト便で届いた。やっぱ速攻で出してくれたんだ。

DSC_1416

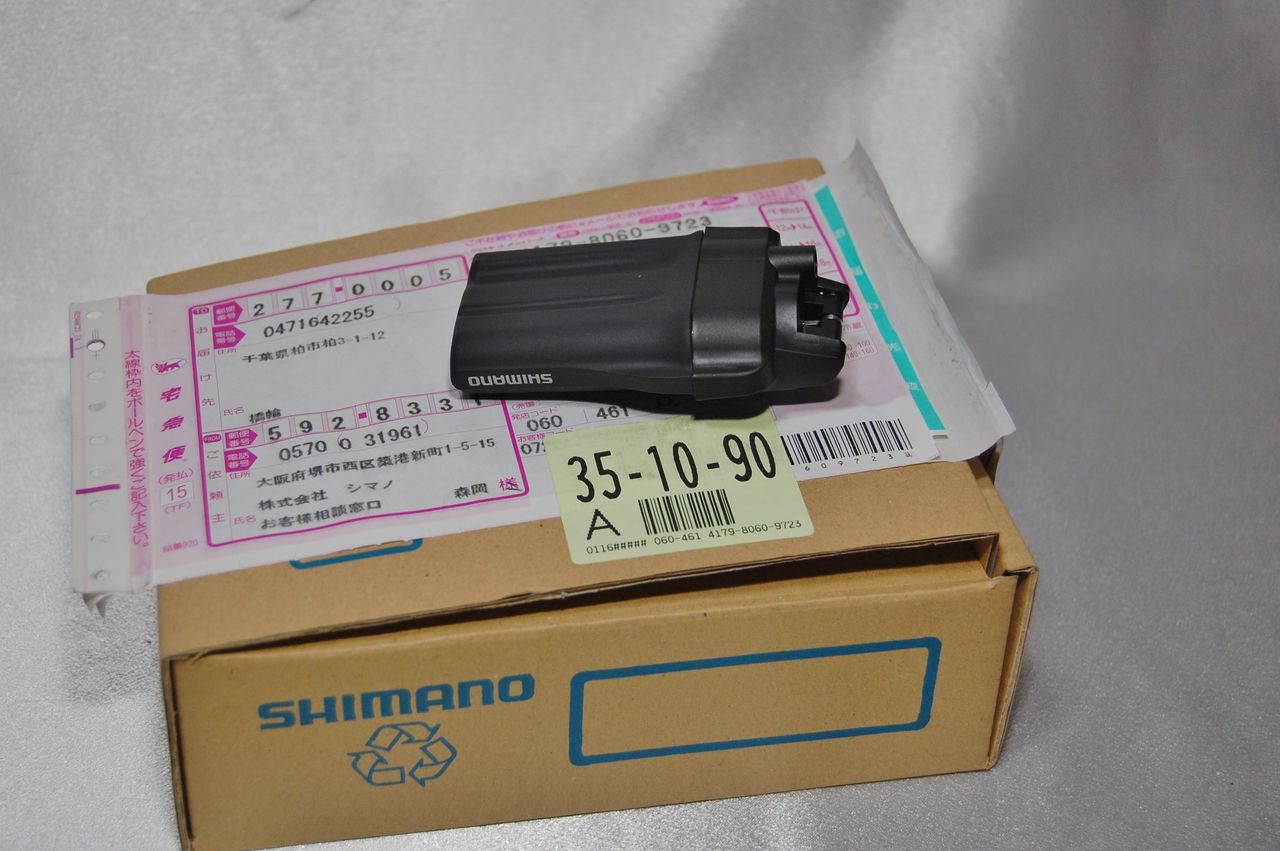

ヤマト宅急便で届いた荷物。



DSC_1417

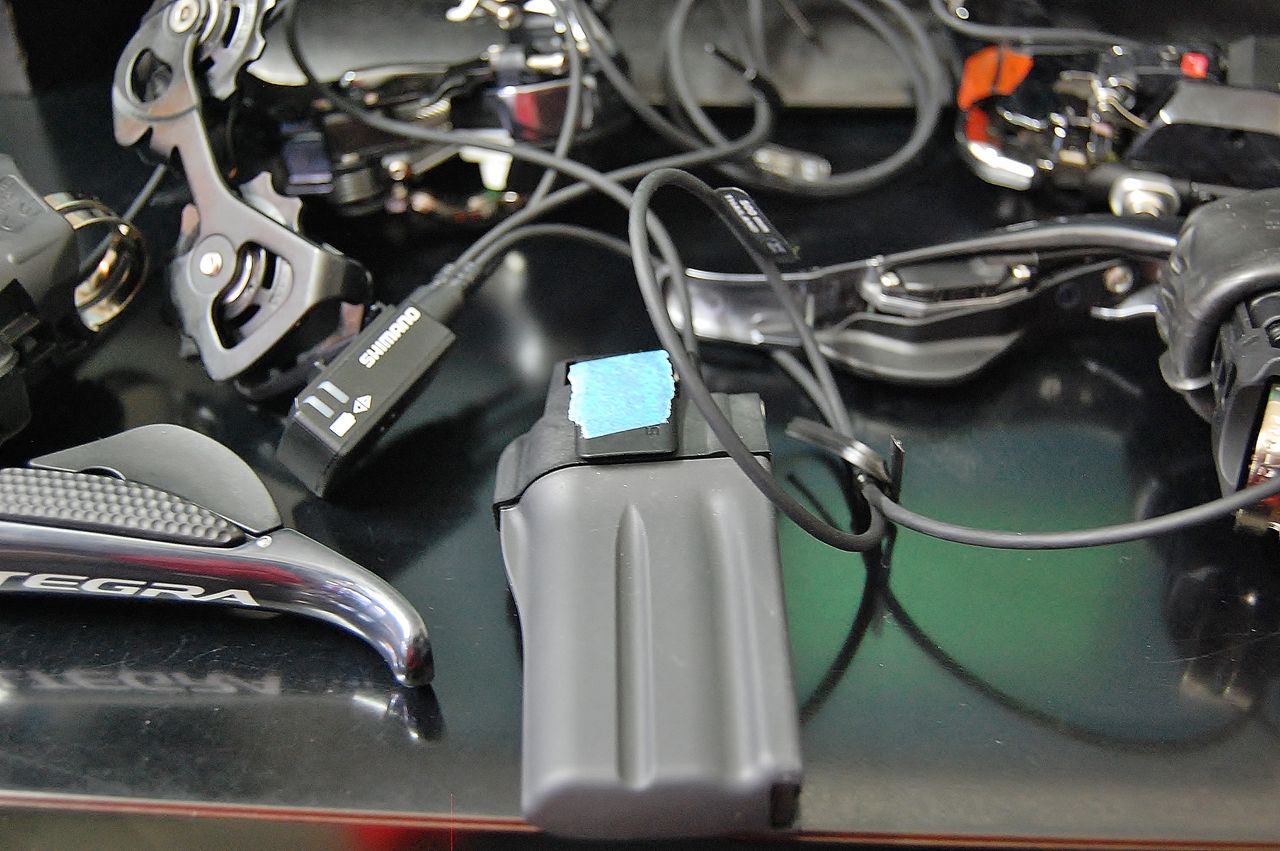

中身は、ジャンクションA と、バッテリーホルダー。それと返品用の着払い伝票。まだ原因も掴めてないのに着払いとは、シマノさんも弱気。


DSC_1418

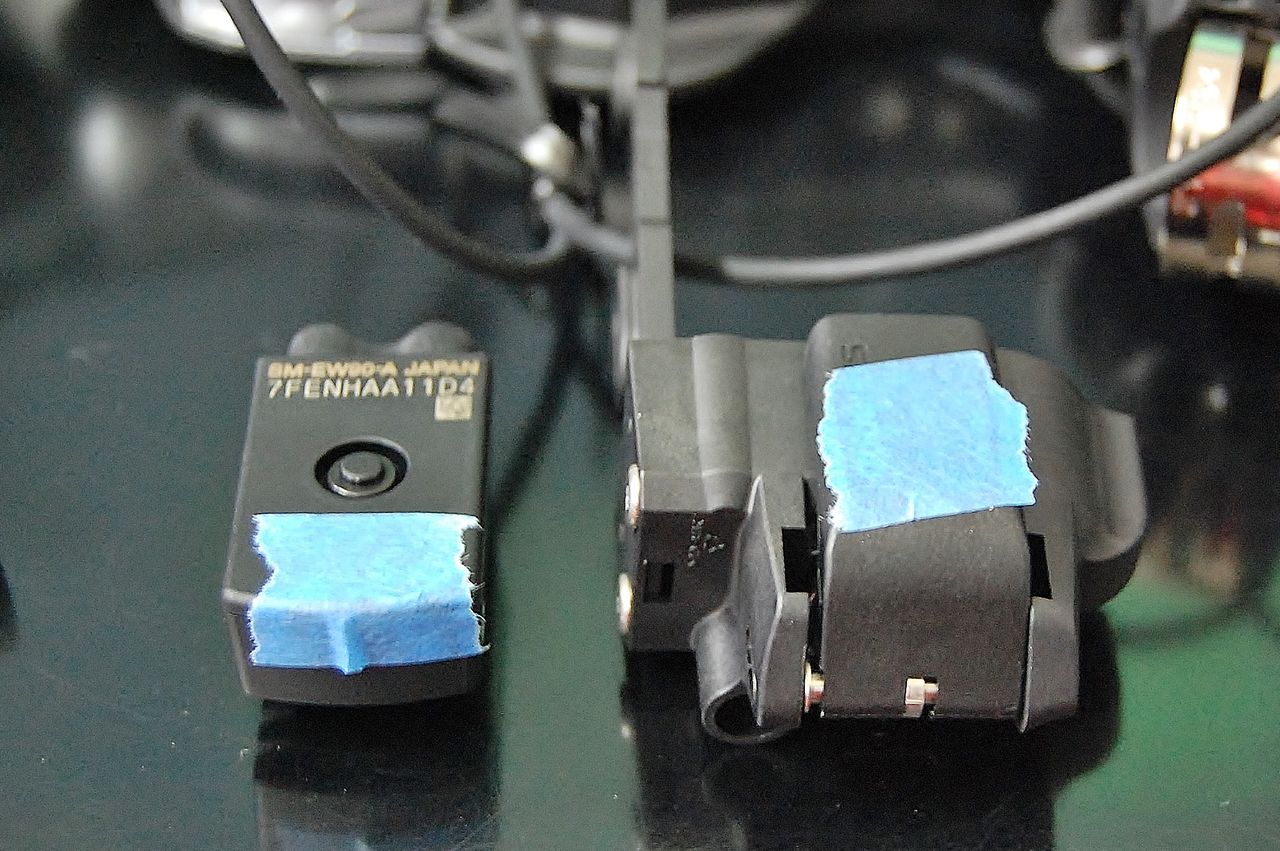

テスト済を送って頂いたようだが、テレコにならぬようマーキング。



DSC_1419
さてどうかな?



DSC_1421

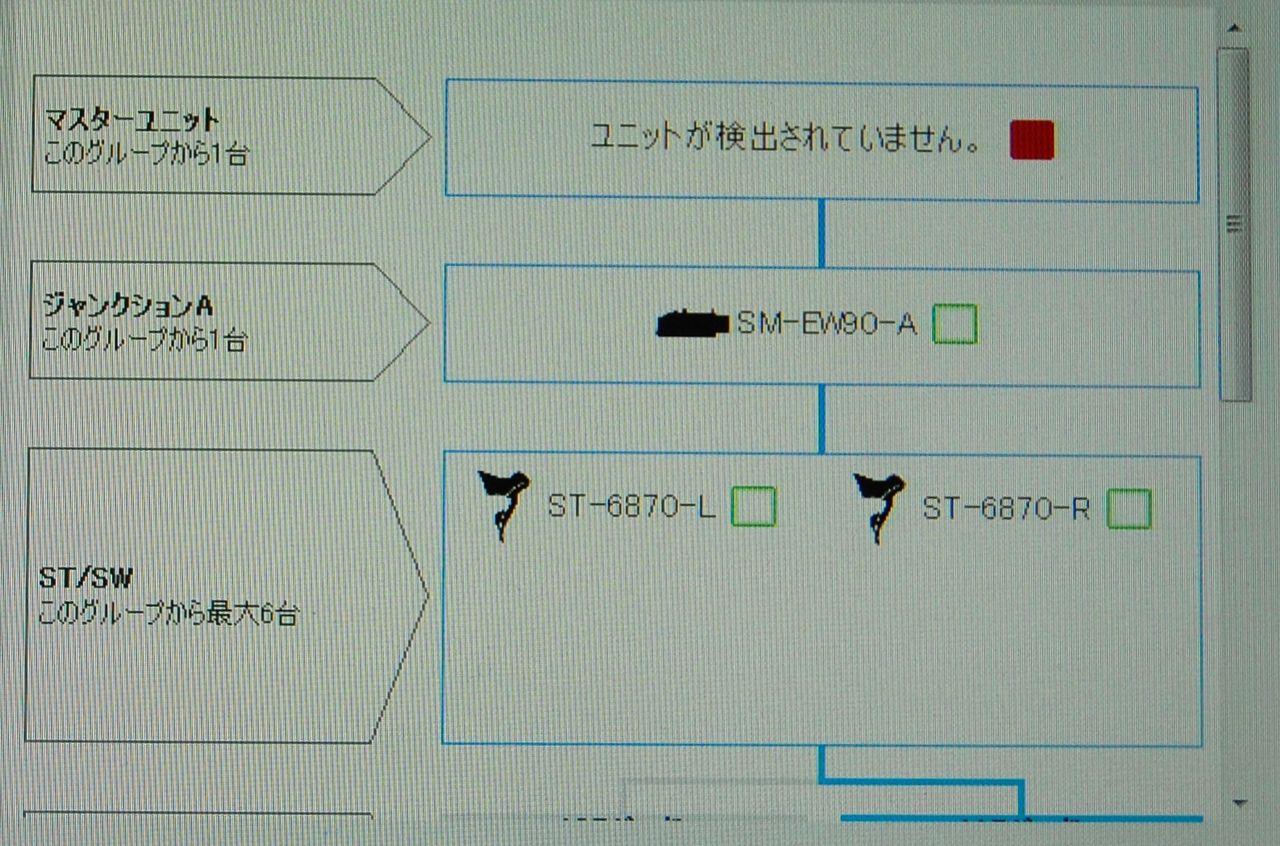

マスターユニット⇒ユニットが検出されていません
マジ? これ全く変化ないじゃん!


これ原因全く違うところにあるんじゃん?まてよ・・・・


DSC_1431

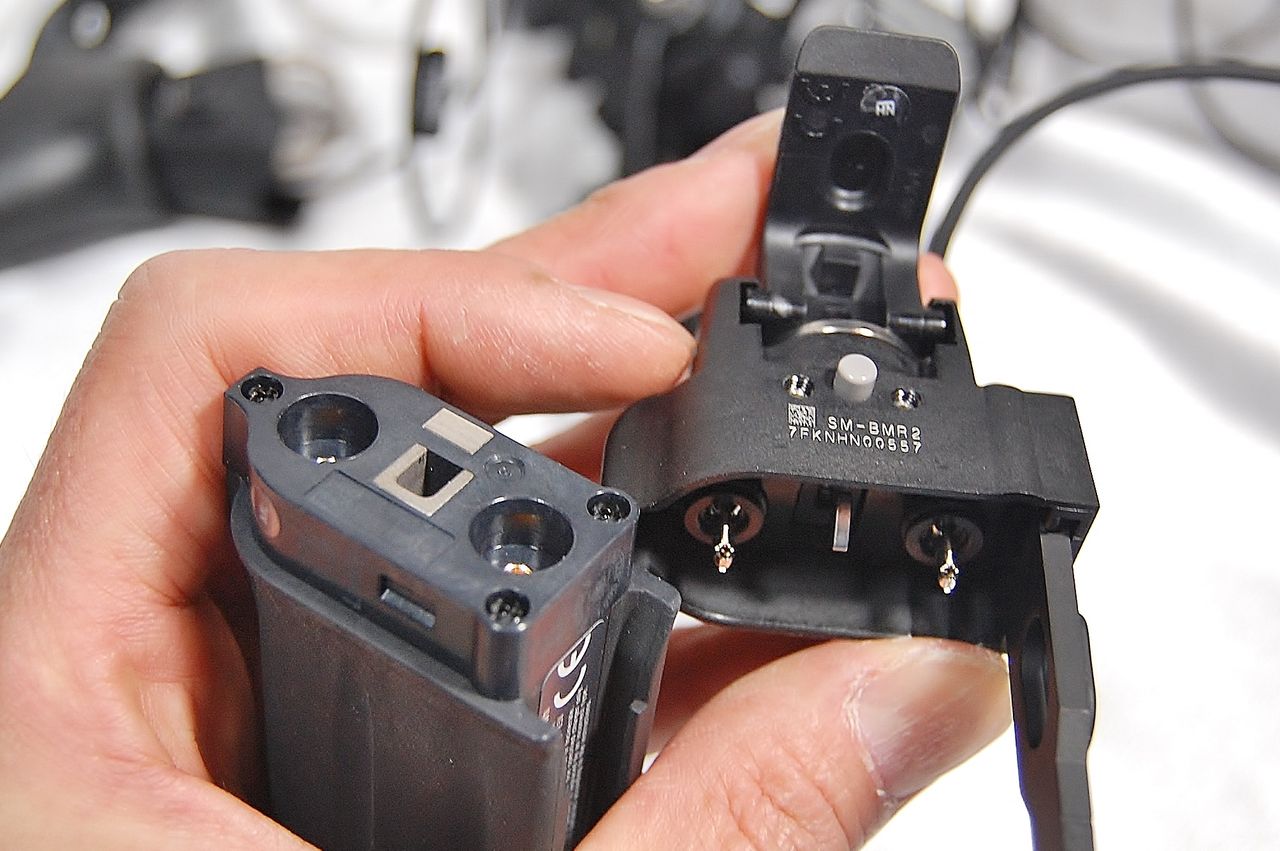

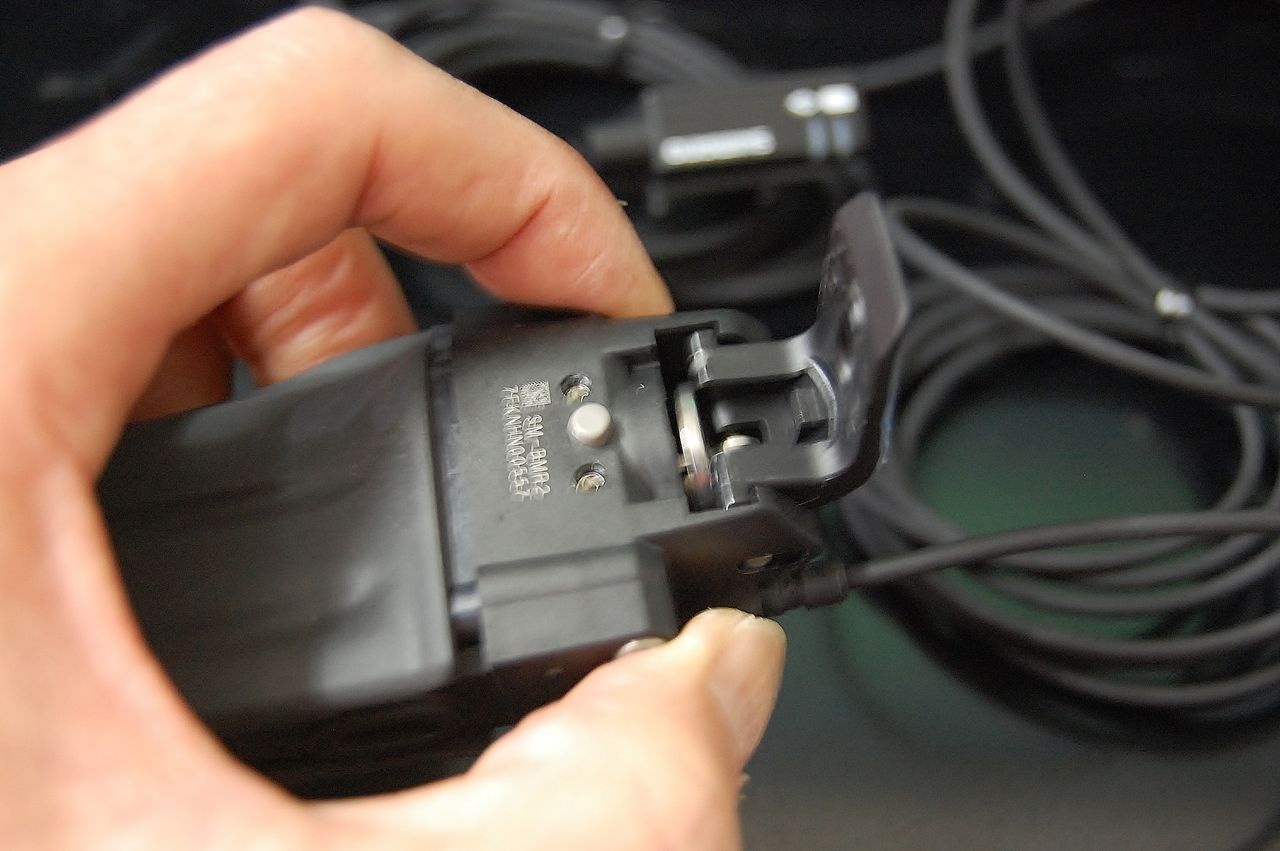

バッテリーとホルダーをレバーを倒して連結するのではなくて、手でギューっと押し付けてみたら、

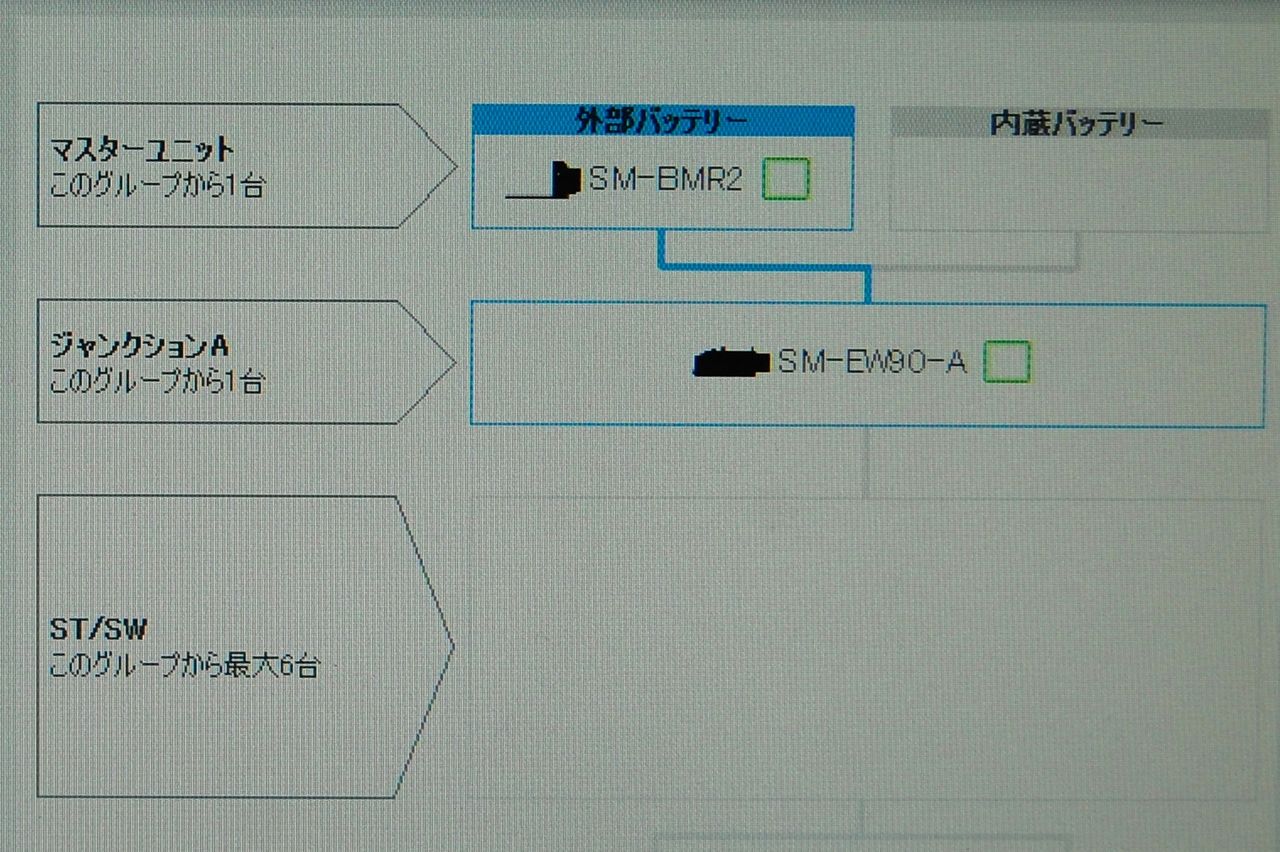

DSC_1424
マスターユニット⇒外部バッテリーSM-BMR 2
って、認識したじゃん!

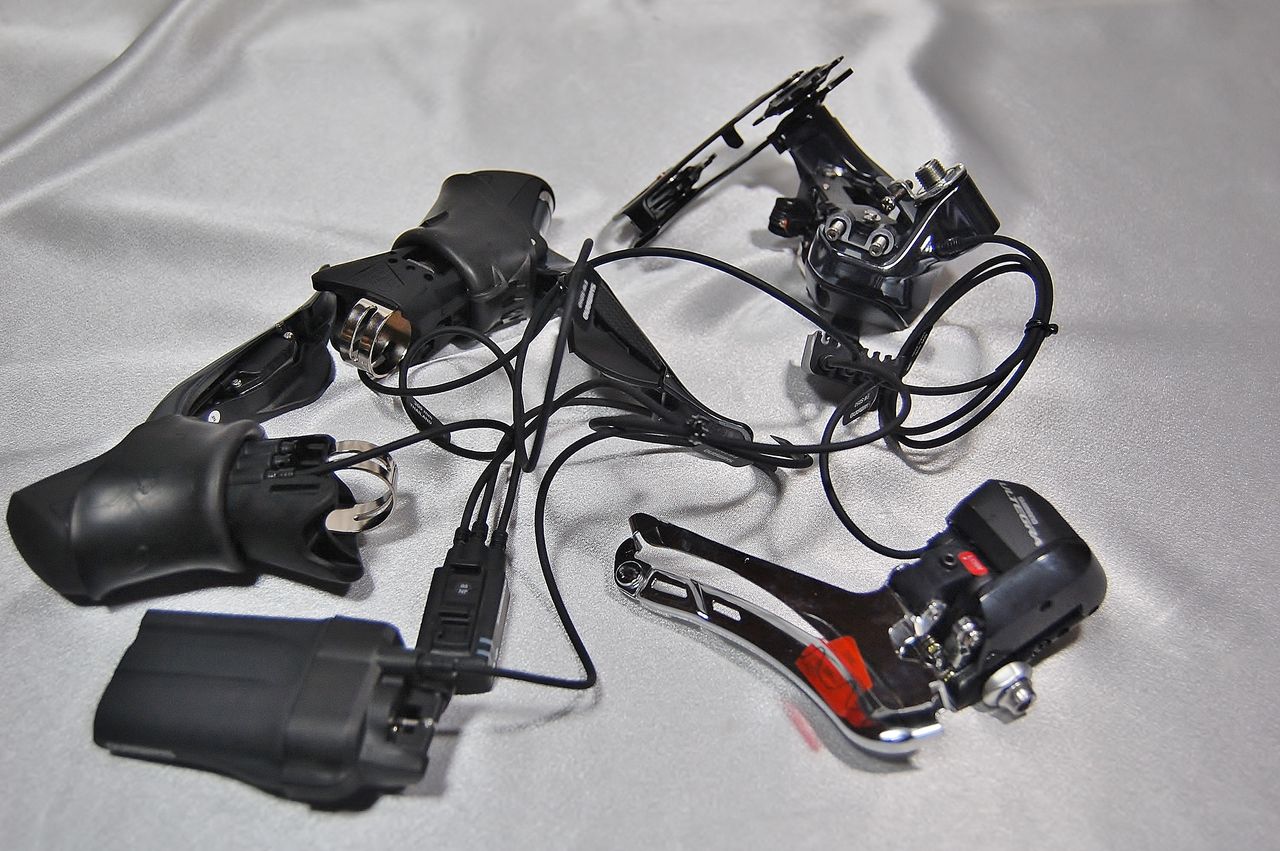

DSC_1433
よし、繋げてみよう! 動く動く フロントディレーラーもリヤディレーラーも元気に動いています。


今のうちに フロントディレーラー動かしておこう

DSC_1436
DSC_1437
上:アウターギヤに変速  下:インナーギヤに変速
この状態にするまで、どんなに時間掛かってん。


DSC_1438

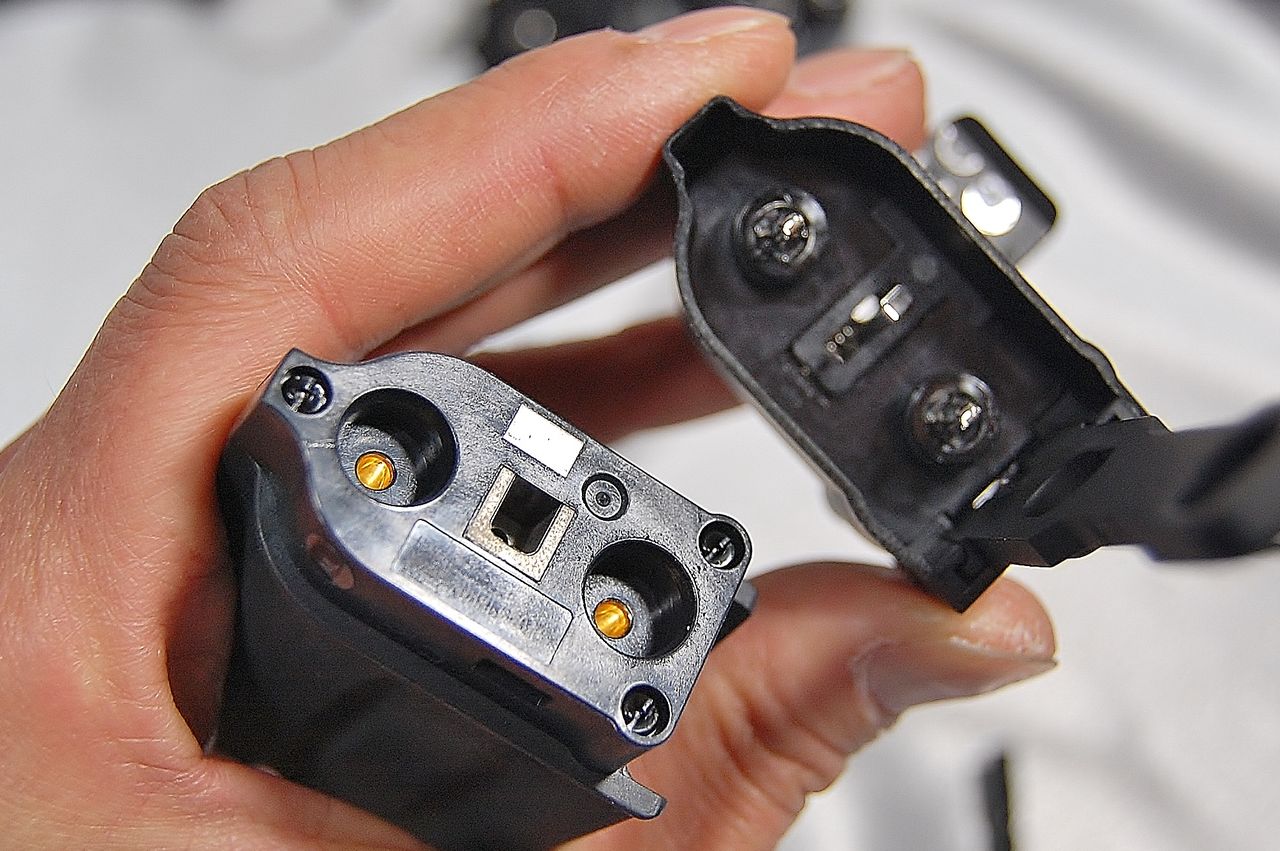

金メッキされたこんなに立派な接点が接触不良を起こすなんて考えもしなかったよ!



DSC_1439
しかも複雑な二重ロックシステムだからね。やっぱシンプルイズベストですかね。
「シマノさん、今度はバッテリー本体を送って下さい」

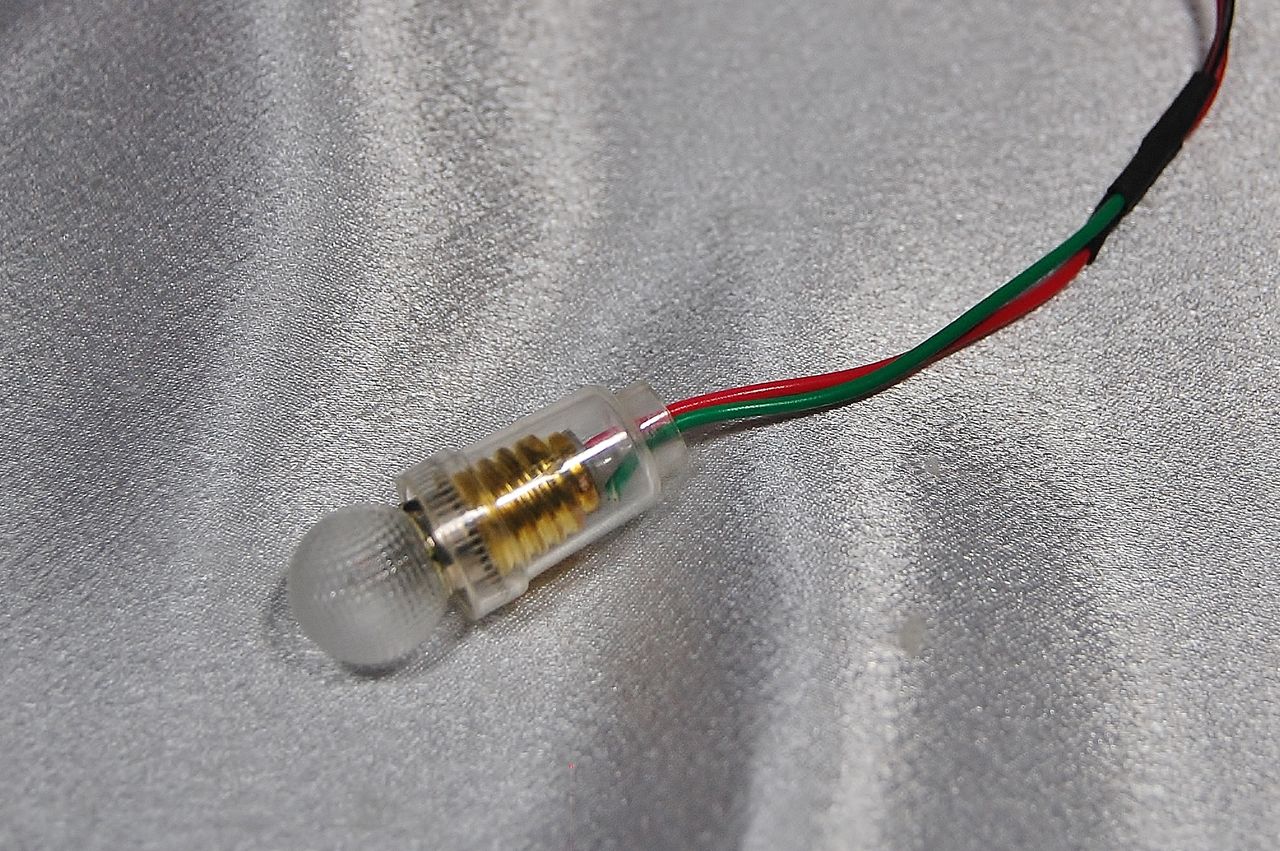

DSC_1441

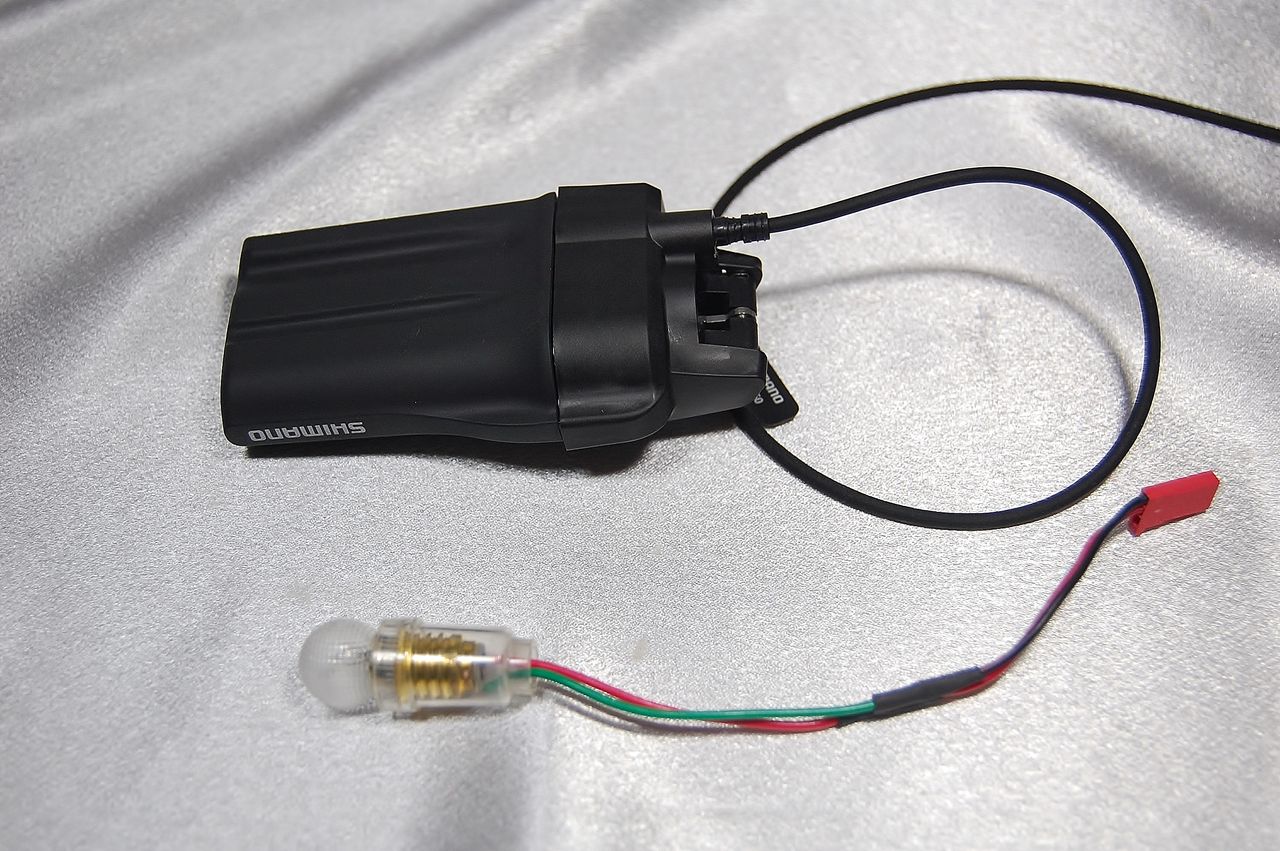

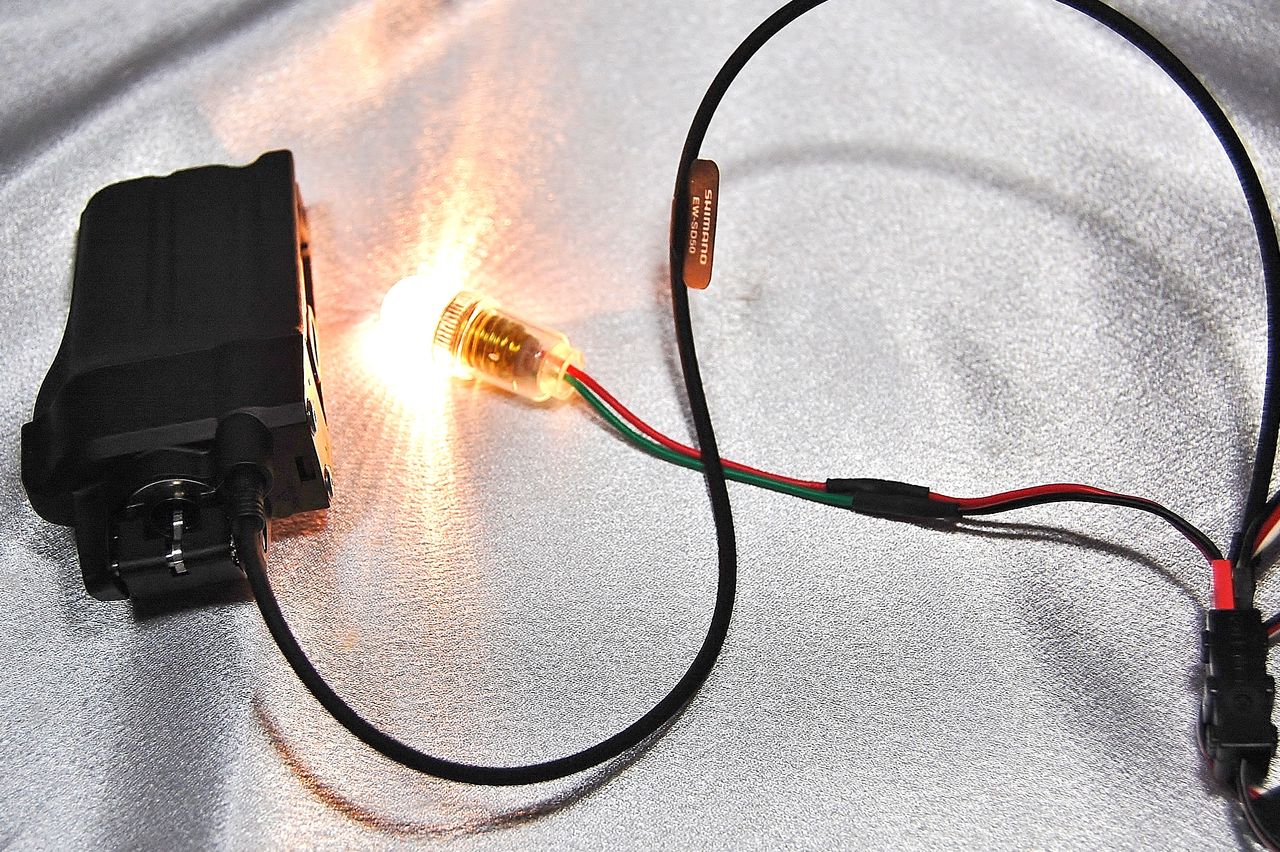

故障診断機器はこれでえーんでないの、豆電球。



DSC_1440
はい、接触してま〜す!



DSC_1442

SM-PCE 1 もパソコンもいらんわ!
