DAHON Visc P20 を更にモディフアイドする 8 【橋輪Blog】

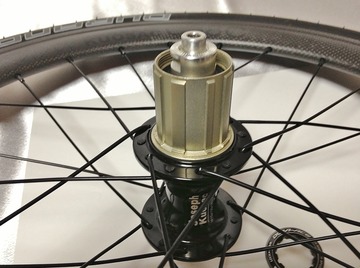

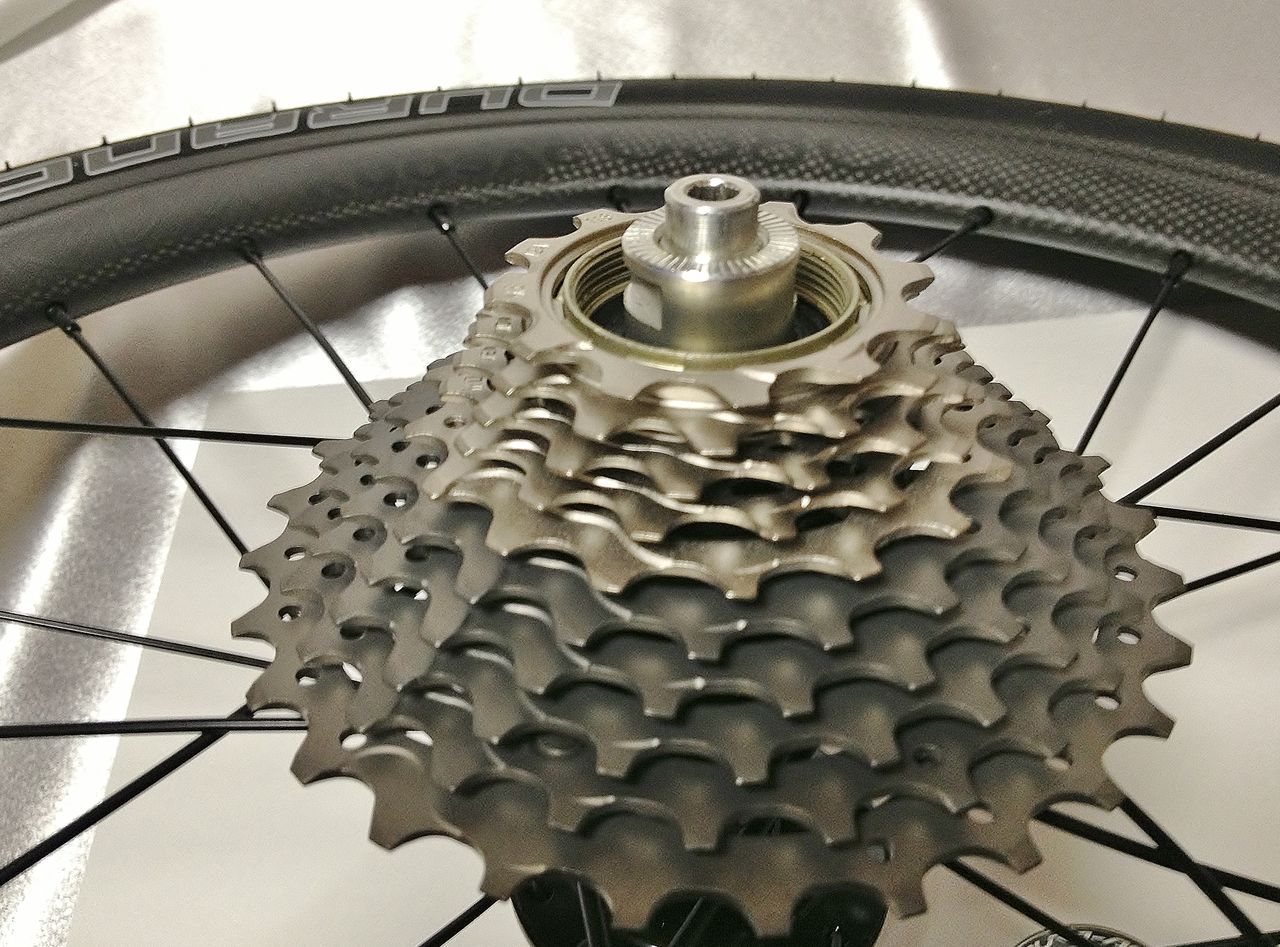

O さんから11速化の許可を貰ったが、更にシマノを疑ってみる

IMG_4326

本当に10速フリーに11速カセットは付かないのか?
「付かないよ」と言われてるだけで、組んでみた人はいないのか?

やってみよう 納得すっから


IMG_4382

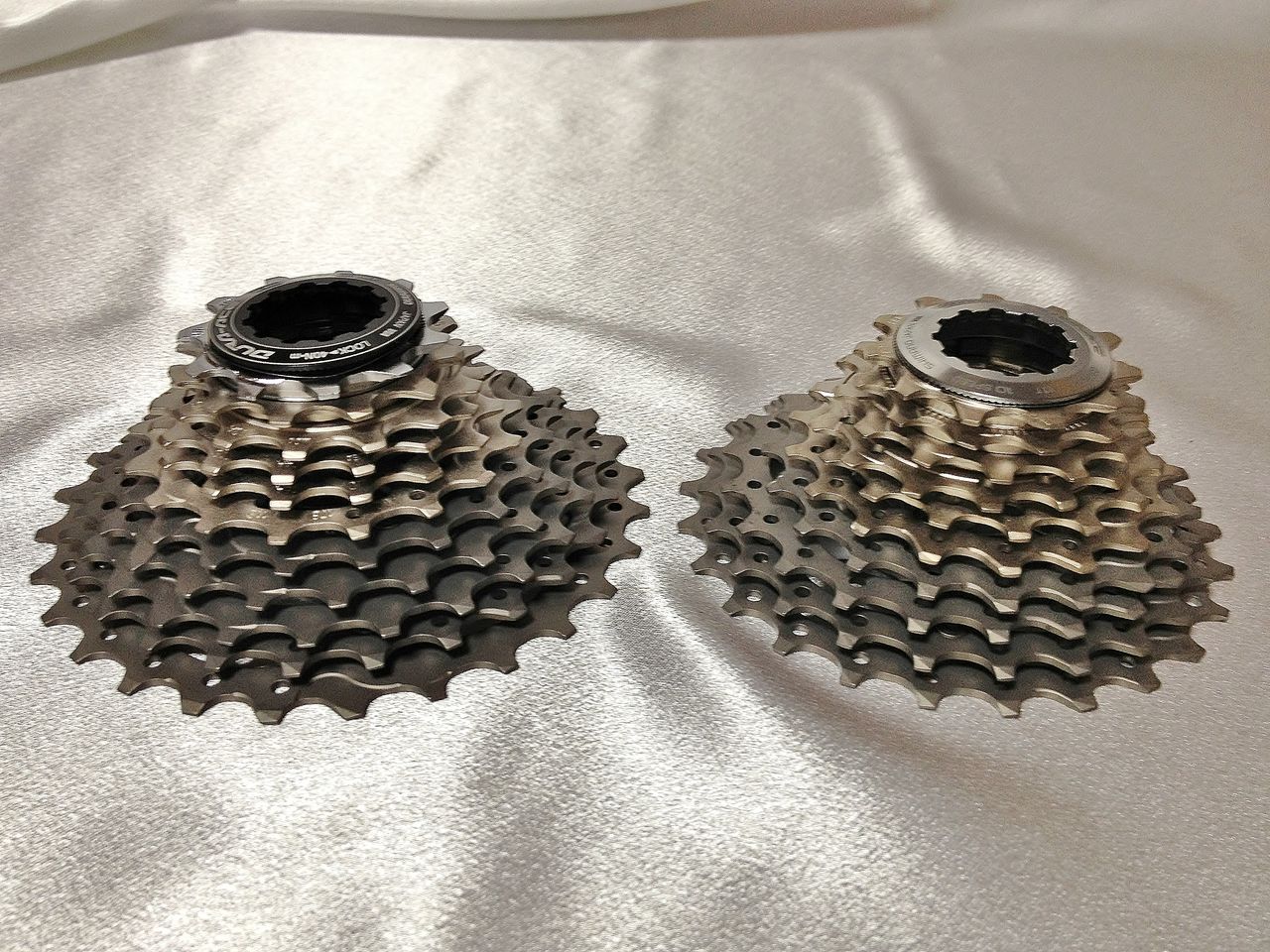

CS-9000(10 SPEED)   CS-7900(11 SPEED)



IMG_4383

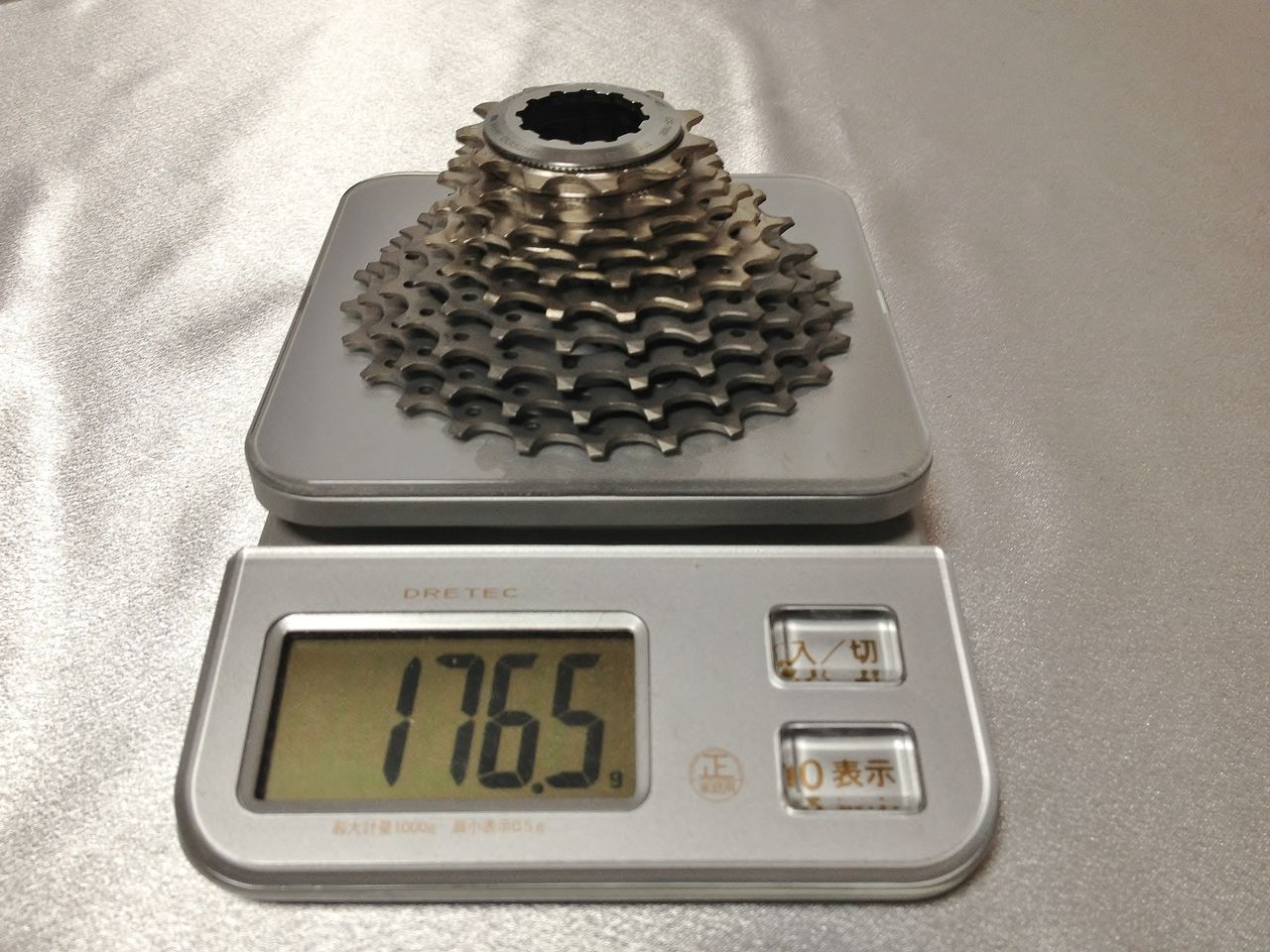

10 SPEED が176.5g



IMG_4384

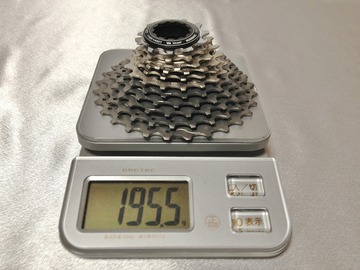

11 SPEED が195.5g
てことは、1枚多いのに19g しか増えないのか凄いな。



IMG_4385
こちら10速のカセット構成



IMG_4386

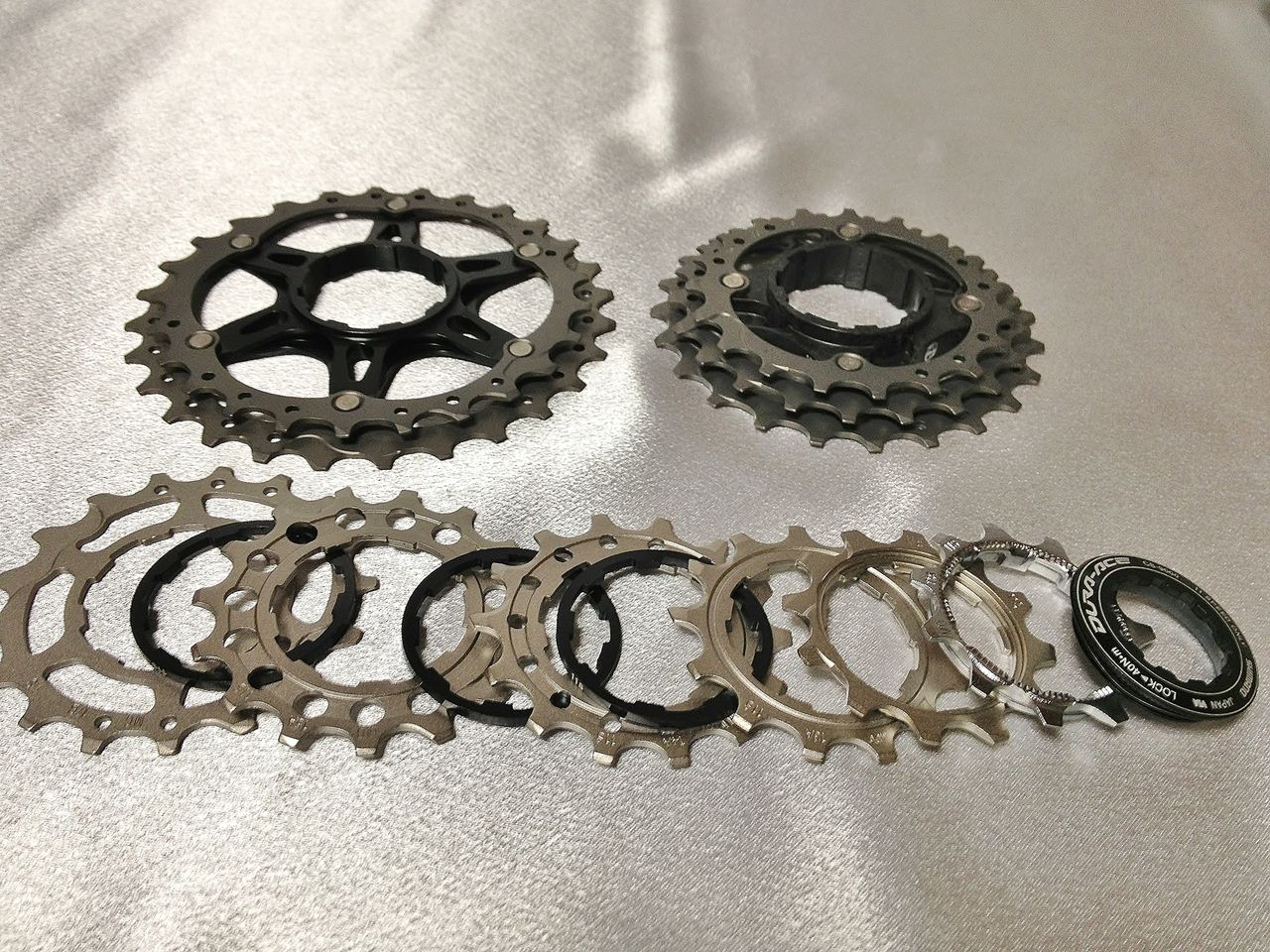

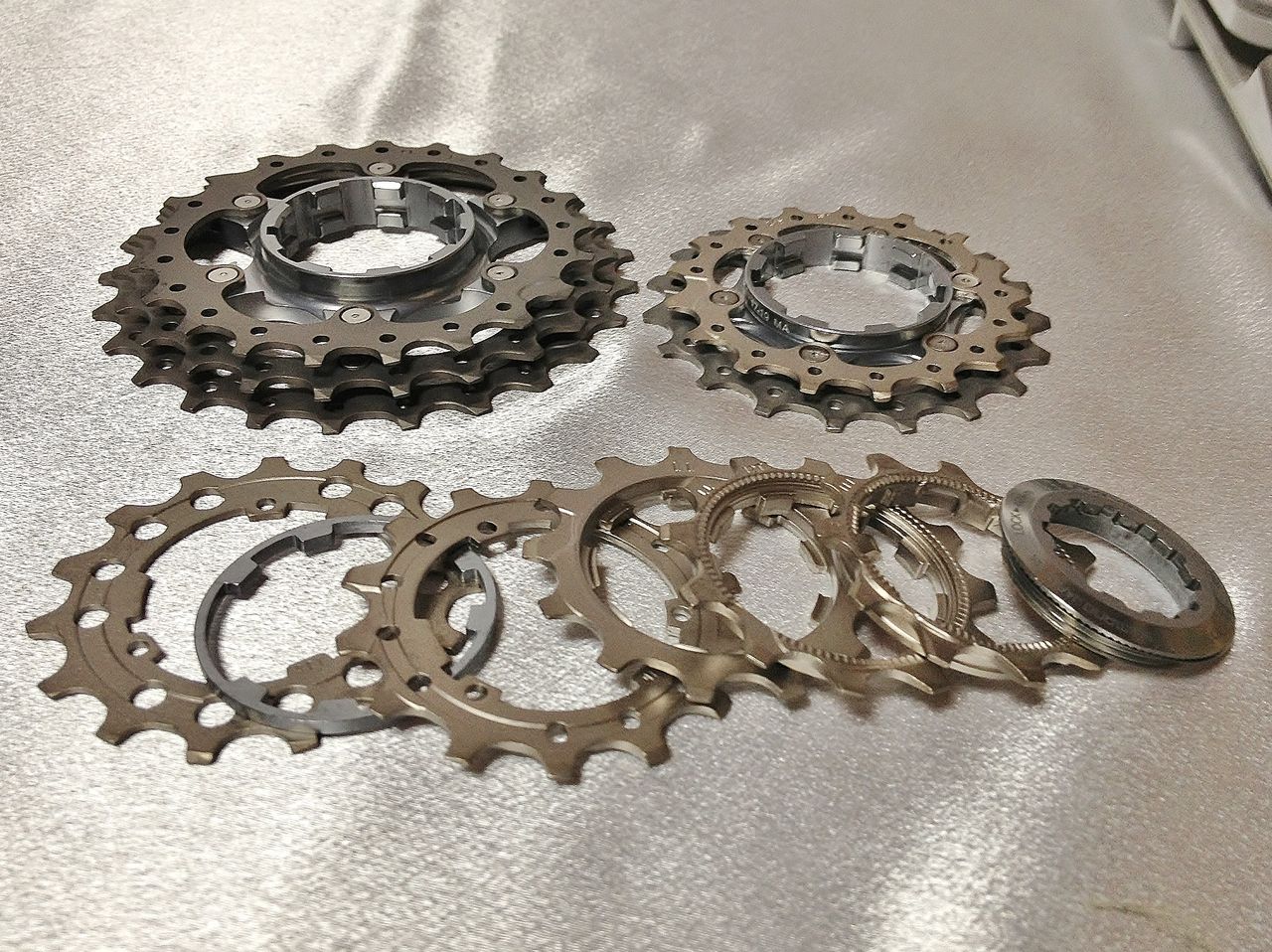

11速はロー2枚と3・4・5速がスパイダーで、そこからは1枚づつのスペーサー組み。



IMG_4410

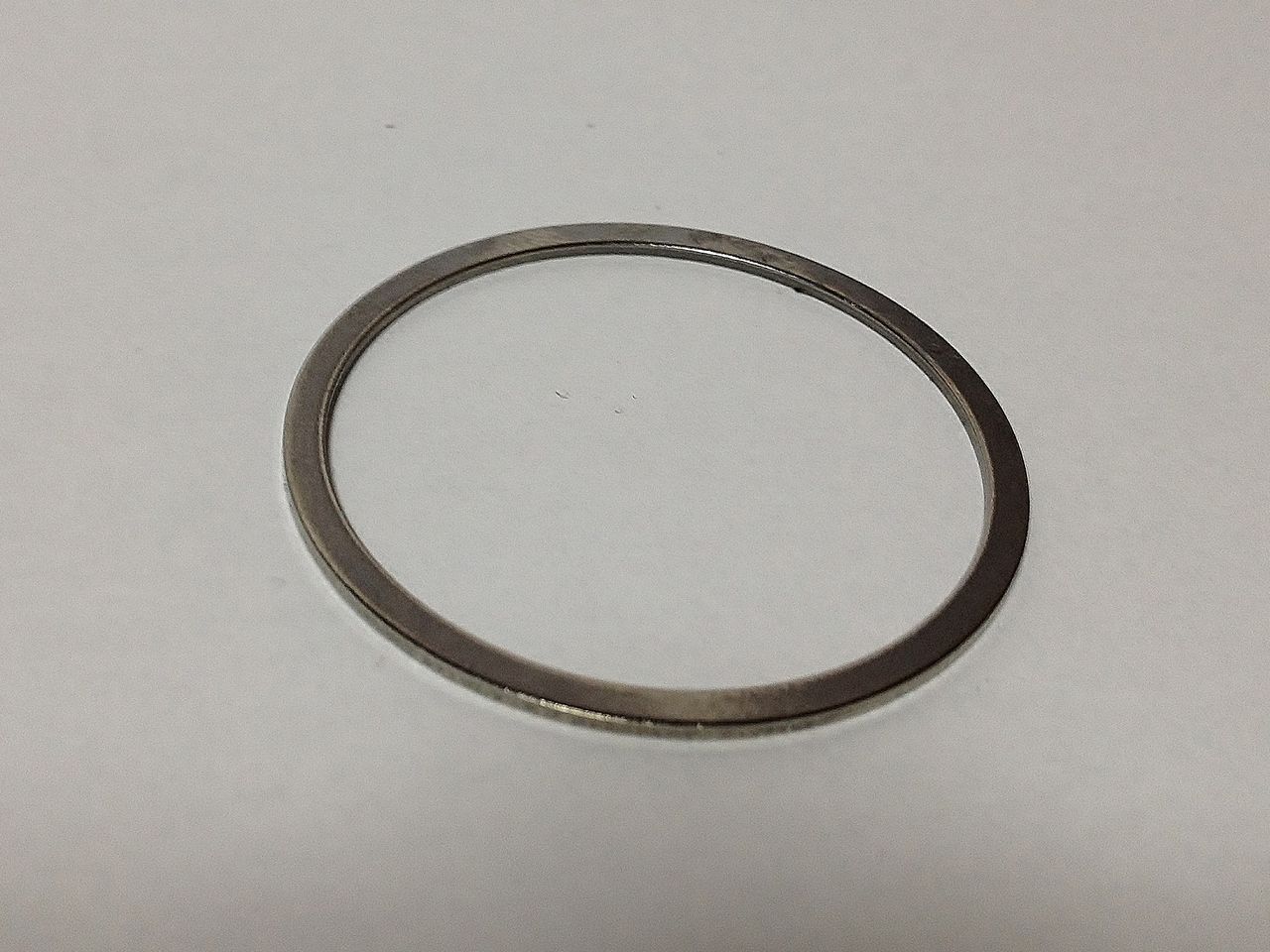

10速カセットにはロー側(フリーの奥)に1mm スペーサーが入る。



IMG_4448 - コピー
IMG_4448

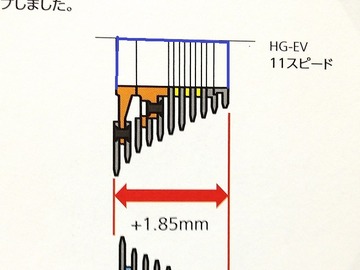

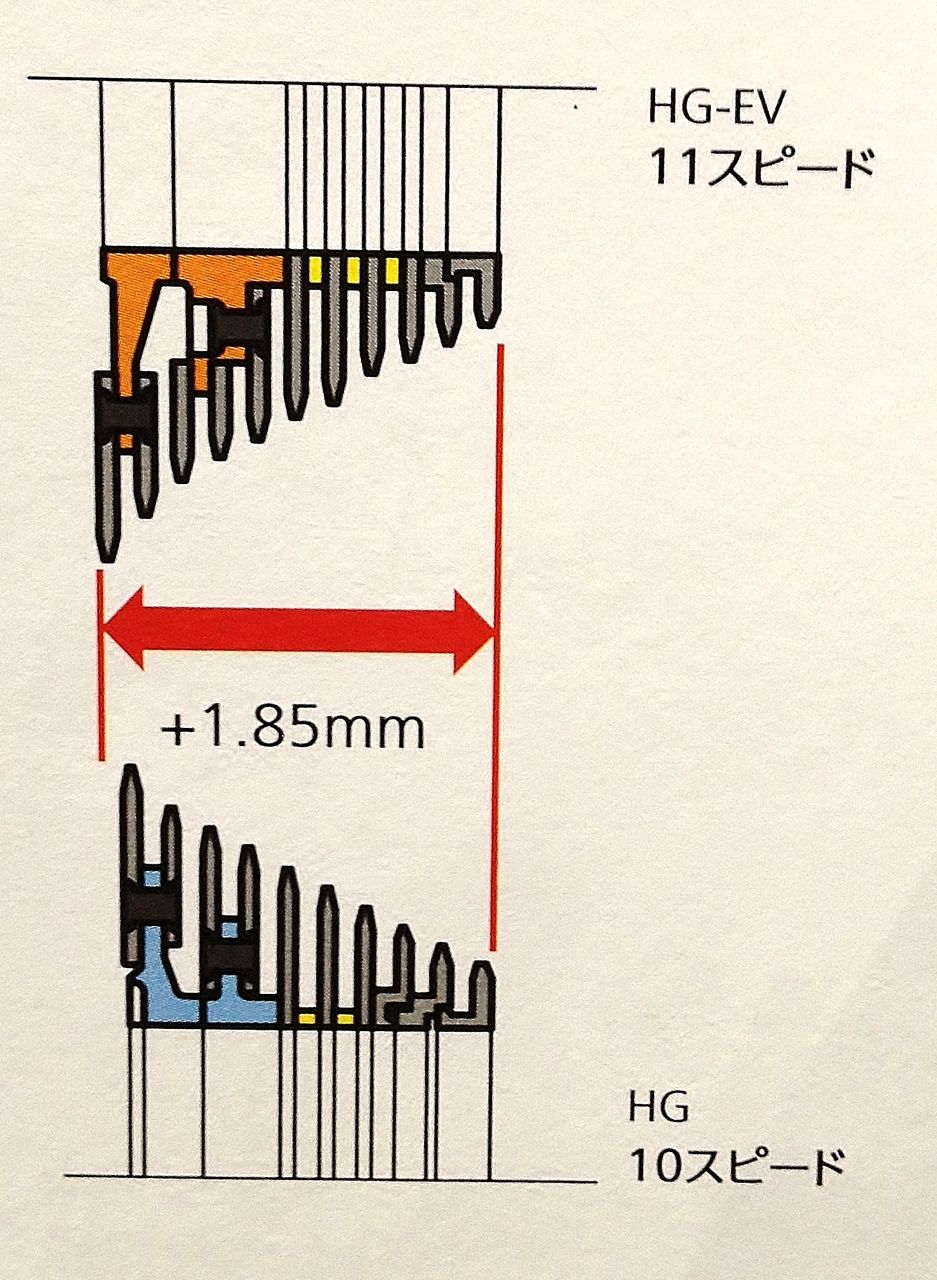

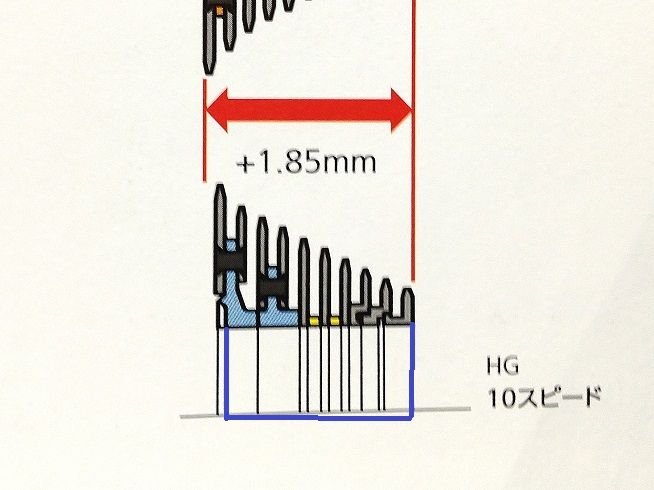

要は、「組付け寸法のロー、トップのギヤ板両側面間の寸法が1.85mm 広くなりますよ」ってことであり、感じんなのはこの青線引いたフリーに入る部分の寸法(1mm スペーサ除く)ではないのか。
ローギヤが内側にせり出してもスポークと干渉しなければ、リヤディレーラー作動範囲でカバー出来るしトップギヤがエンドに近づいてもチェーンが干渉せず、ロックリングがある程度掛かっていれば問題ないのでは?

測ってみよう

IMG_4428

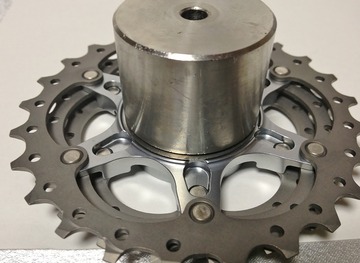

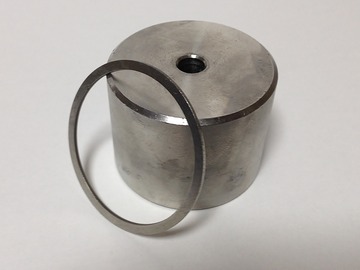

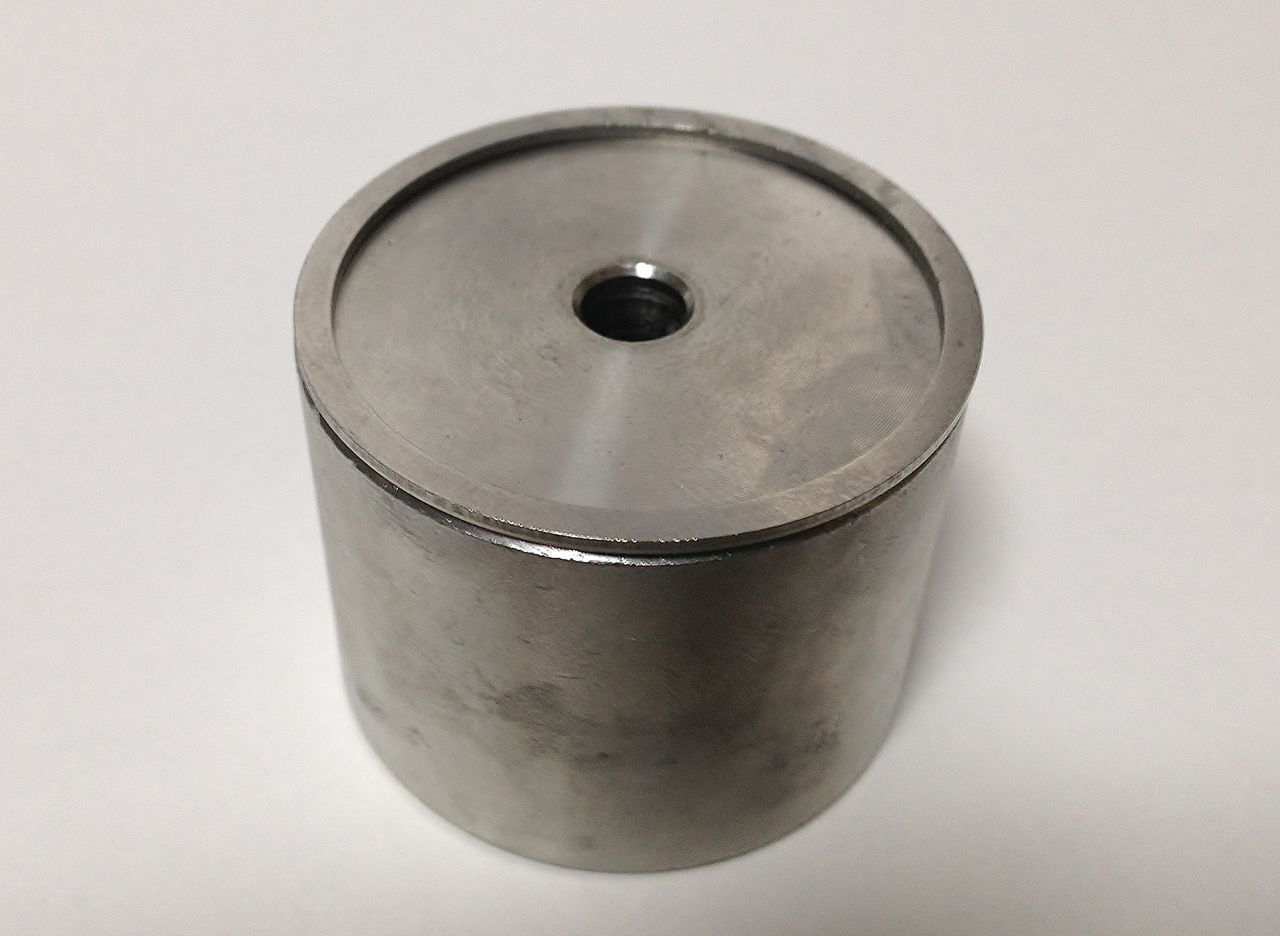

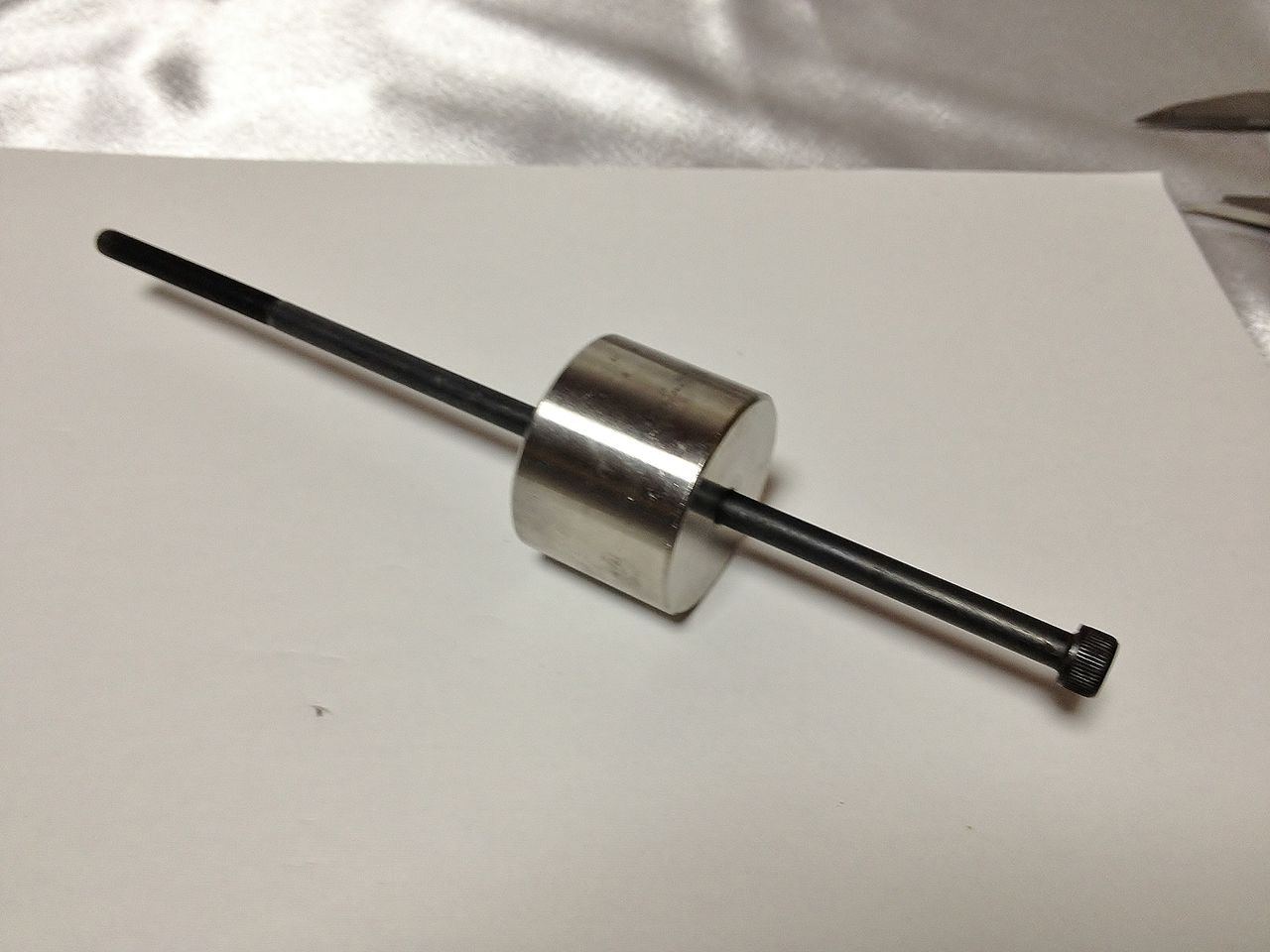

台座にするのに丁度いいものがあった。
木森さんから貰ったKIMORI COLOSSUS 分解工具。スライディングハンマーのウエイト部。


IMG_4388
1mm シムに合わせたかの様な、



IMG_4389
いやピッタリ同寸法。



IMG_4390

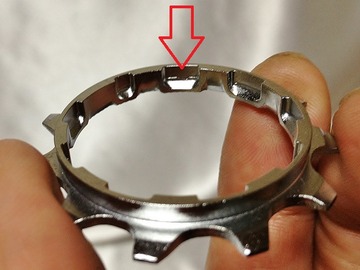

1mm シムはここに入る。



IMG_4391
ピッタリでしょ。



IMG_4435
IMG_4394

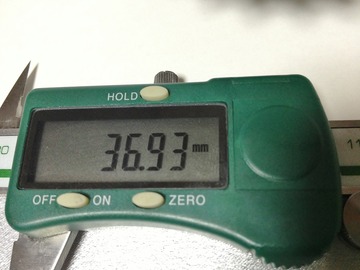

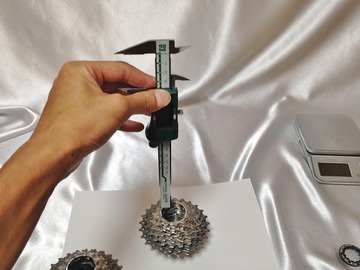

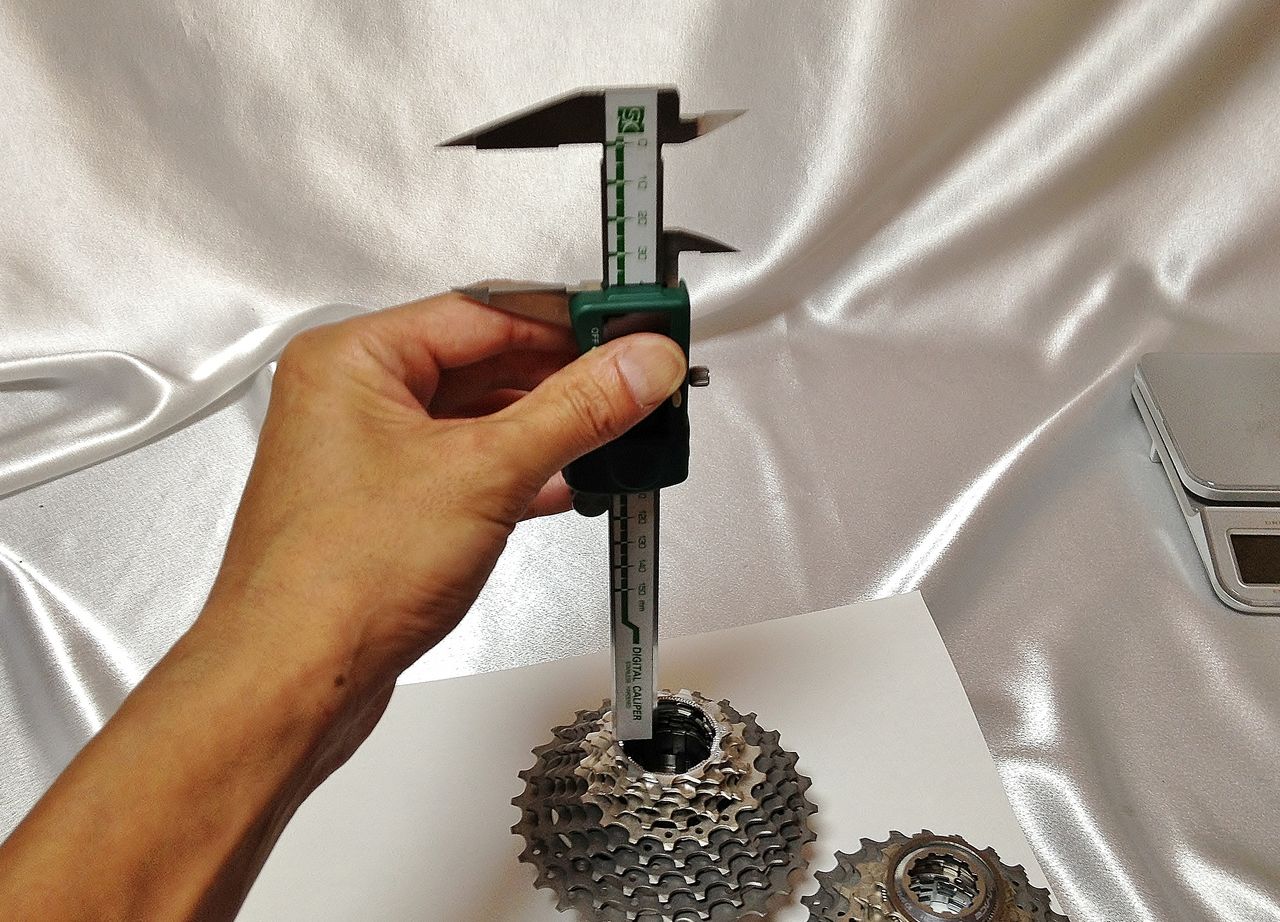

10速が36.93mm



IMG_4436
IMG_4395
11速が38.88mm てことは、1.95mm 厚くなるのか。ここで1mm スペーサーを抜けば0.95mm だろ。この位ロックリングのネジ山でカバーできっかもね?



IMG_4411

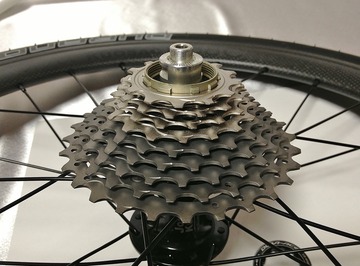

これが10速カセットを1mm スペーサーなしで積上げた状態。トップギヤ上面よりフリーが飛び出したら締め切らないのは言うまでもない。


IMG_4412
ロックリングを締めてみよう。



IMG_4414
ギヤはガタガタですね。



IMG_4415
こちらは、1mm スペーサーを入れて組んだ状態。ここから0.95mm ネジ山の掛かりが浅くなるのだ。


もしかして、、、行けちゃう?


IMG_4416

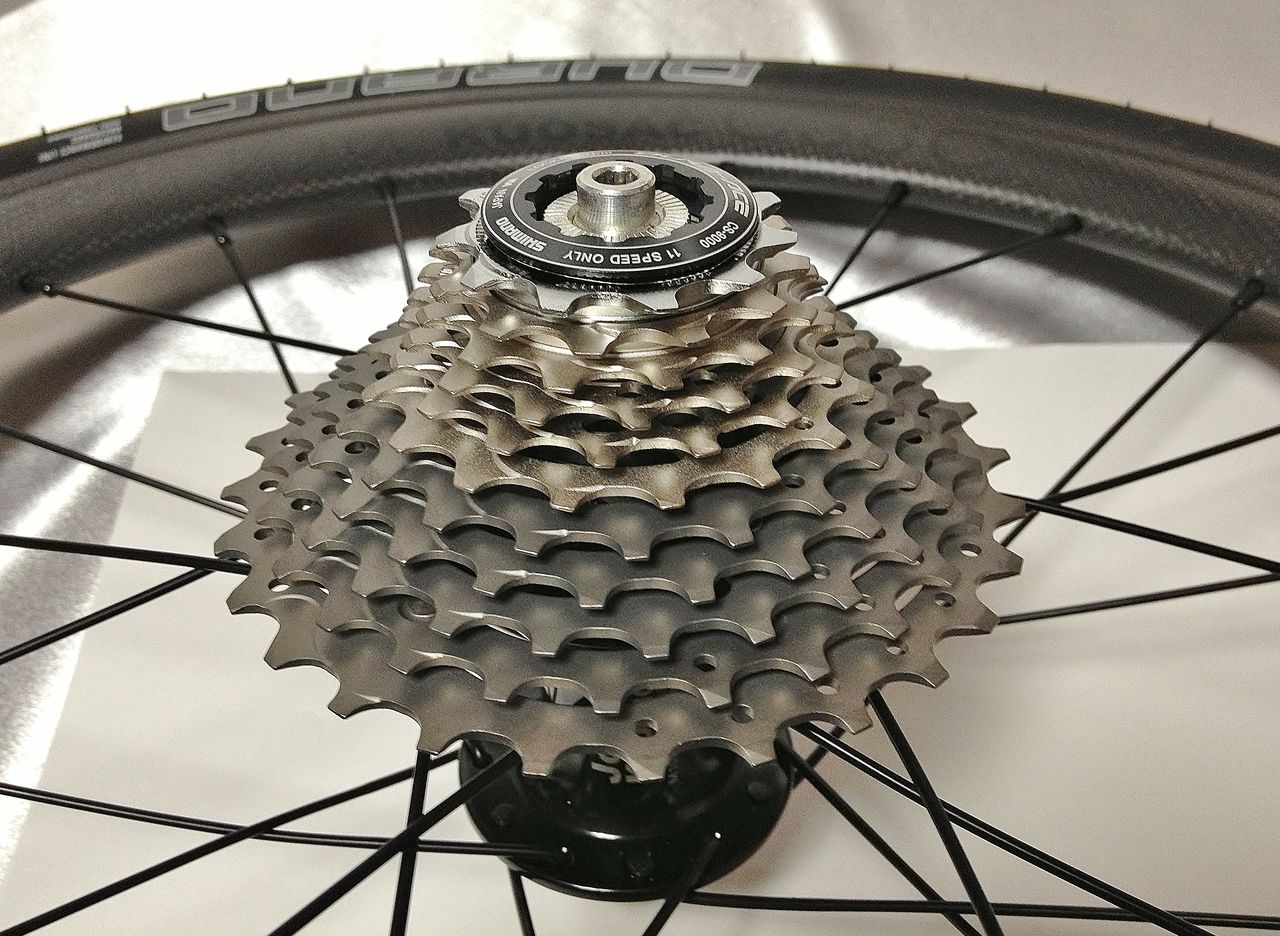

11速入れてみます

IMG_4417
1・2

IMG_4418

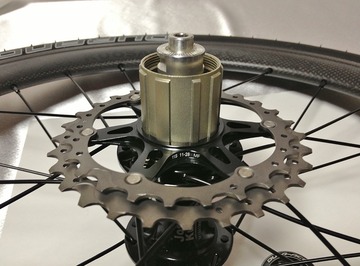

1・2 3・4・5

IMG_4419
1・2 3・4・5 6

IMG_4420

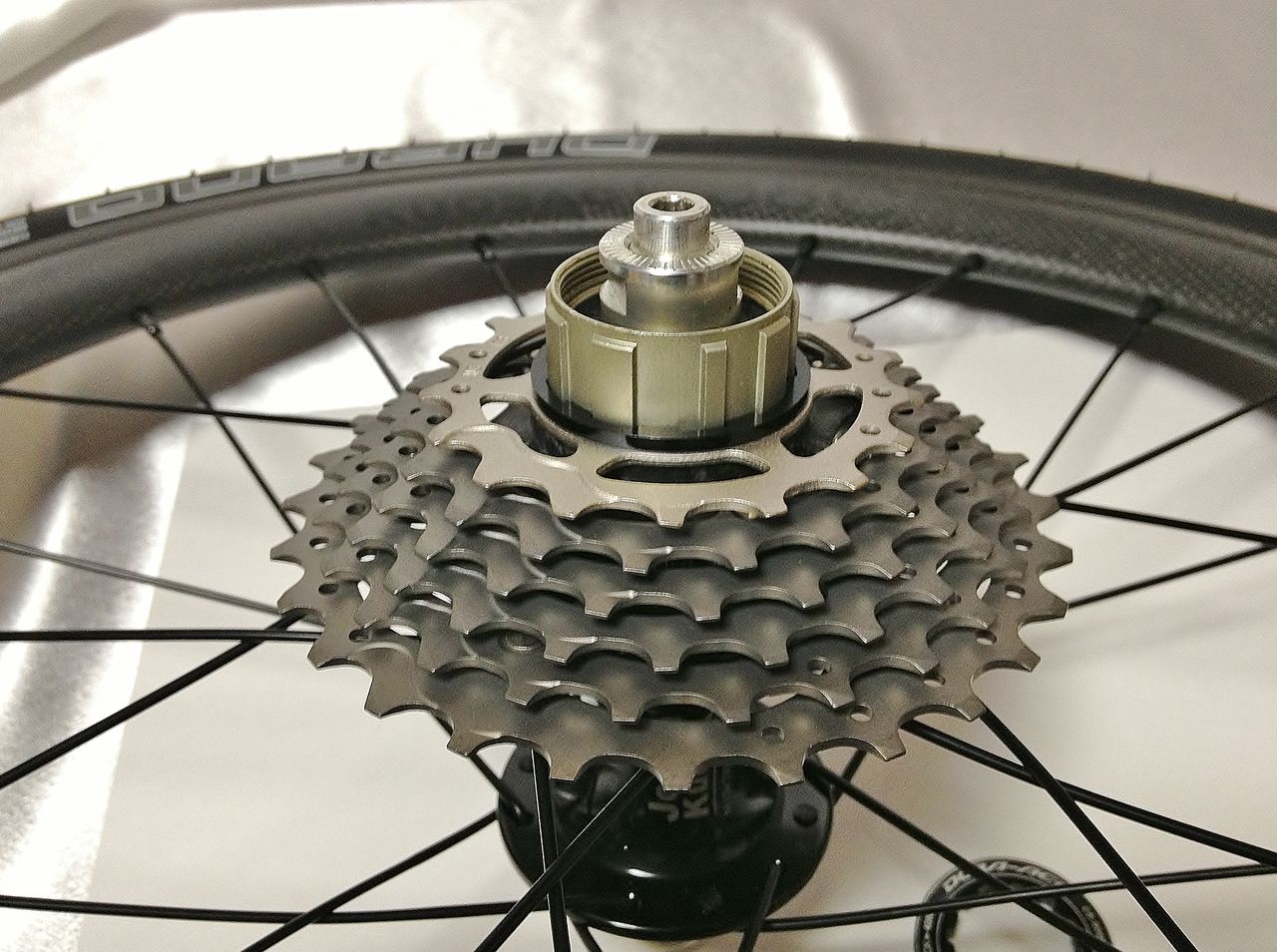

1・2 3・4・5 6 7 8 9

IMG_4421
1・2 3・4・5 6 7 8 9 10

IMG_4422

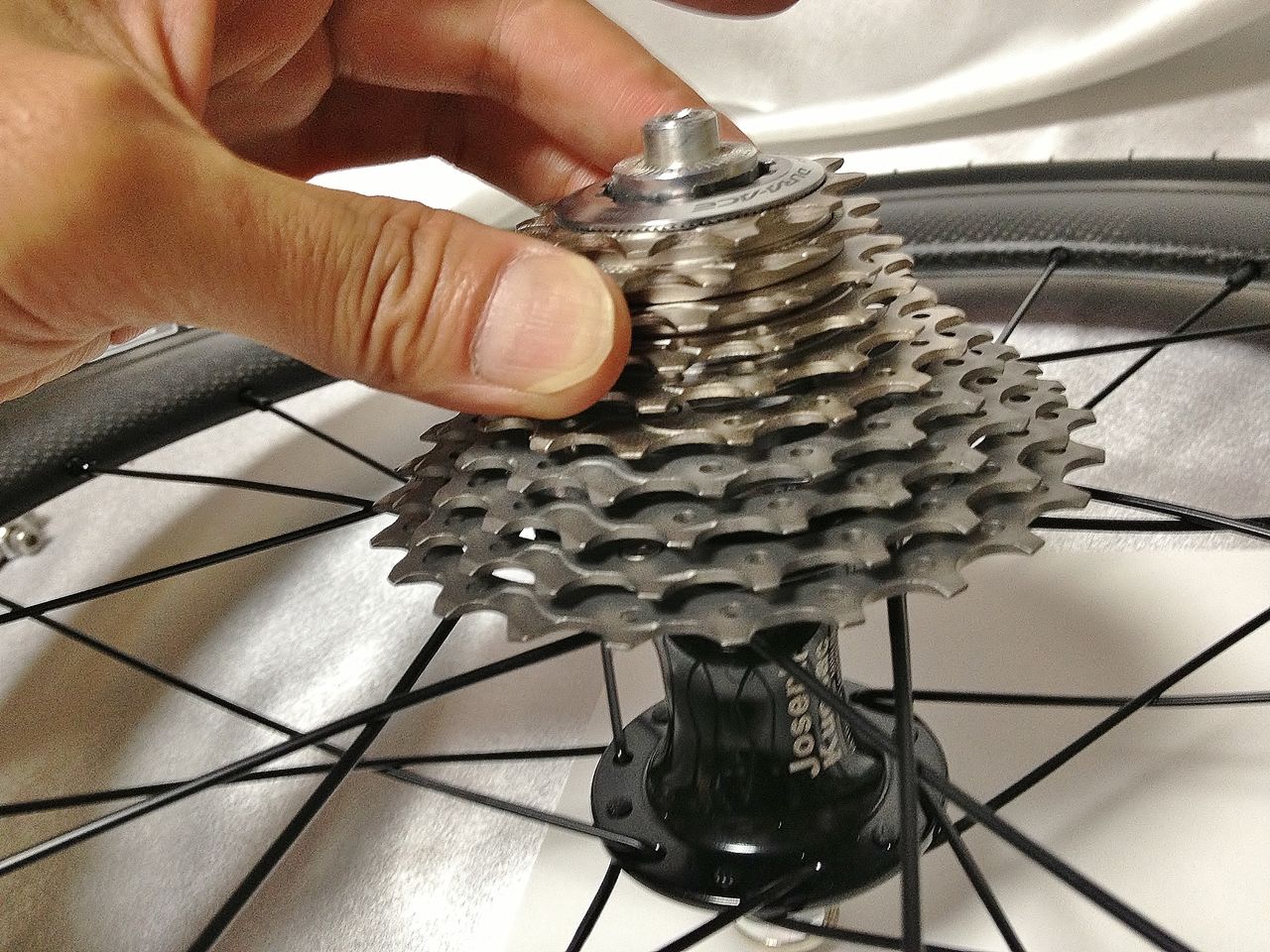

10速入れた所でギリまで来てしまった。このスプラインに11速が掛からなければアウト。

IMG_4434
さー、どうだ?

IMG_4432

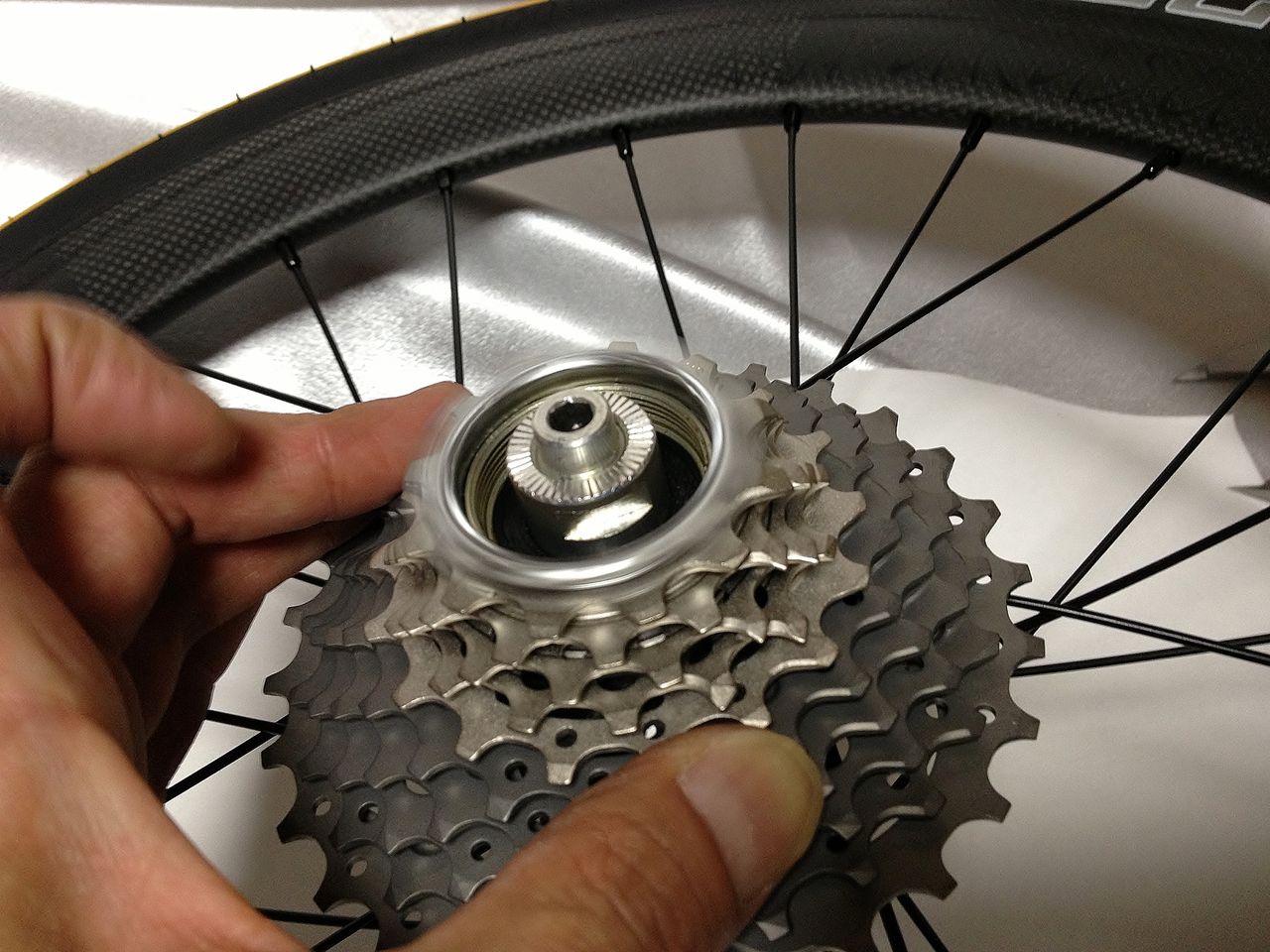

クルンクルン良く回ります、回ります。11速入れた瞬間足がスカッと抜けますよ。



IMG_4433

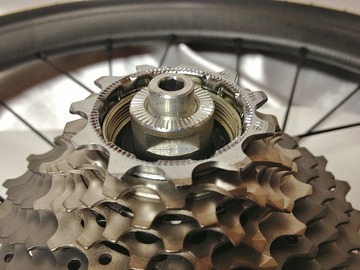

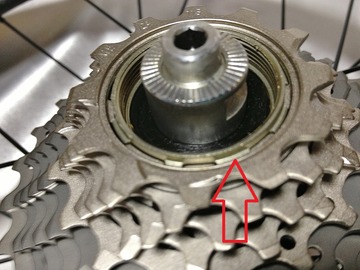

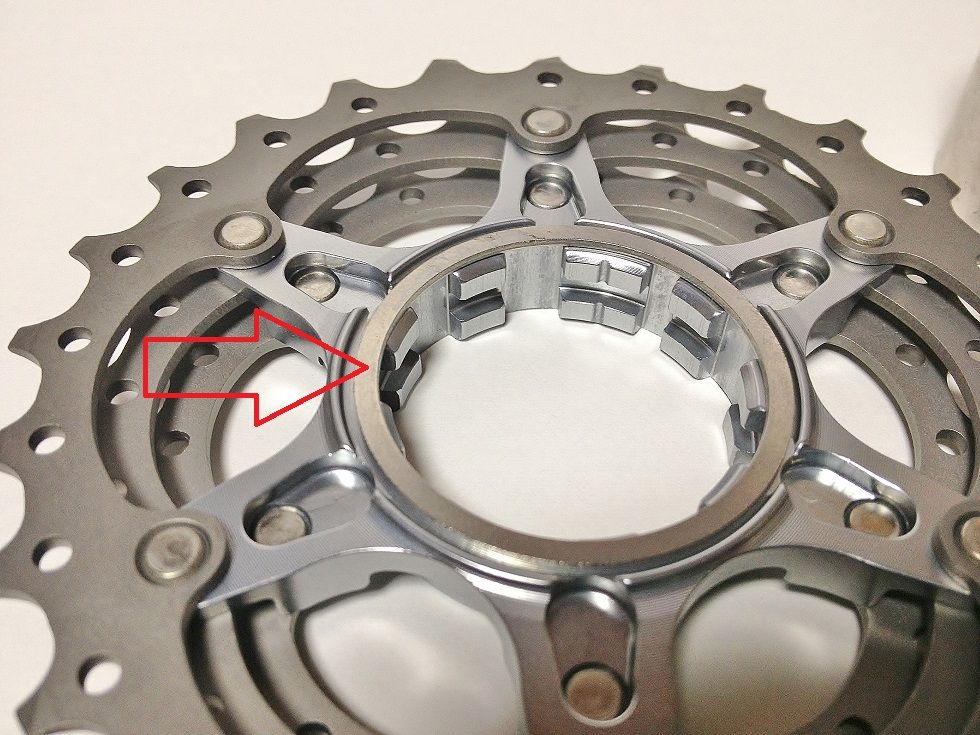

ここにスプラインが届かないのです。



IMG_4427

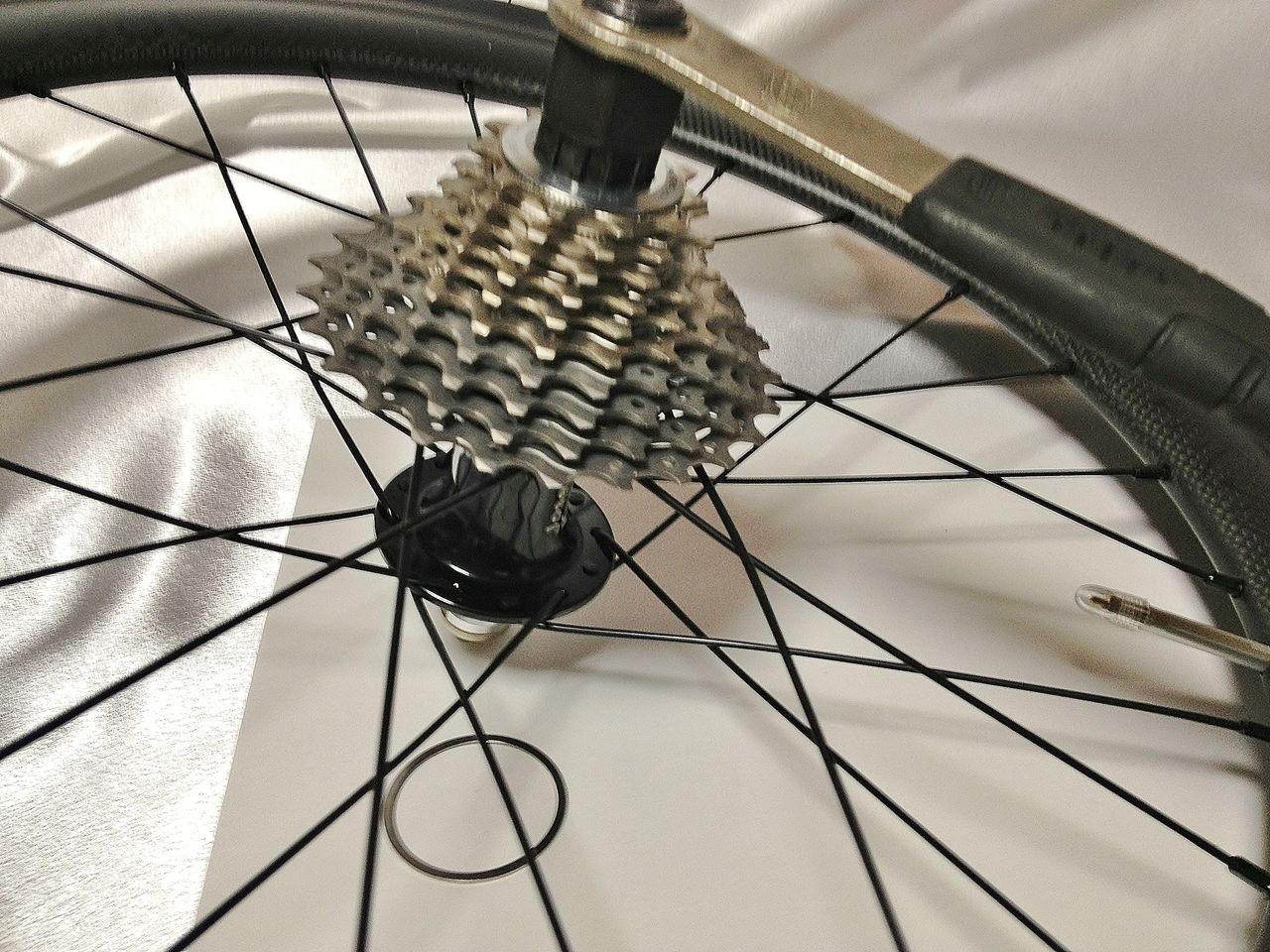

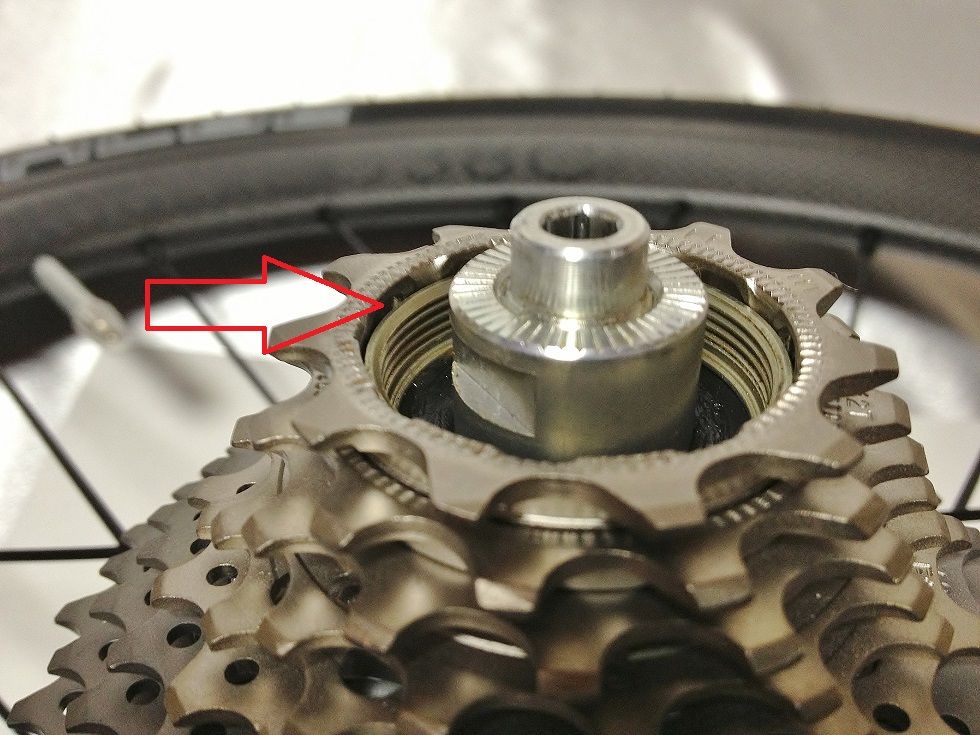

もちろんロックリングのネジ山も一切掛かりません。

完全なる敗北です  シマノさん、反省してます

これから祭りの反省会なので、今日はこれにて

柏祭りを頑張ってこなせた自分にご褒美!【橋輪Blog】

     柏祭りを頑張ってこなせた自分にご褒美!

IMG_4399

                            RC DEPOT

祭り二日間を何とかこなした自分にプレゼントです。若干の熱中症で顔が死んでいますが、心の中はウキウキです。

10526001_298534613653034_5632590760423947002_n[1]
昨日29日に入荷したてのホヤホヤ。20フィートコンテナ2台が一気に到着したようでRC DEPOT の倉庫はパンパン状態。これは早く行かねばと本日夕方参上した次第。


IMG_3793
中身はこれ、エクストリームフライト91”エクストラ。
91”だから2.3m。酔っ払った勢いで予約しちゃったやつ。



IMG_4400
        助手席を倒してなんとか搭載。



IMG_4403
       箱を開けると流石にでかいや。



IMG_4404
       キャノピカバーも付いてくるんだ。



IMG_4407
しかもメッチャ軽い。これなら70cc ツイン積んでも船長のDAHON Mu SLX と勝負出来るかも。



01[1]
          完成するとこうなります。

それでは機体の説明を・・・・・

     「それ、いいから早くDAHON 進めろよ!」

    失礼しました    あまりにも嬉しかったもんで


  明日は、Visc 11速化を



  フルスクリーンモードでどうぞ!   めちゃ凄いよ!

2014”柏まつり”東パル商店街アルバム 【橋輪Blog】

     2014”柏まつり”東パル商店街アルバム

今年も柏祭りが26・27日の二日間、盛大に開催されました。
今回の我が東パル街の出し物は本部ブース含め19もの出店があり、会員様個人出店では昨年の倍。これに加えて音楽イベントはなんと3ステージを同時進行。来店者数も3倍ほどに膨れ上がった。

今夜の【橋輪Blog】は、祭りの模様を時間を追って240枚に及ぶ写真でご紹介。今回は写真のトリミング、露出、コントラストの調整など一切なし、ピンボケ大ありのノーコメントでお伝えする。

        さー彼方は何処に写ってるかな?

                 1日目

IMG_4340



IMG_4341



IMG_4344



IMG_4353



IMG_4356




DSC_1735



DSC_1662



DSC_1661



DSC_1660



DSC_1663



DSC_1664



DSC_1665



DSC_1666



DSC_1669



IMG_4350



DSC_1670



DSC_1671



DSC_1672



DSC_1673



DSC_1678



DSC_1680



DSC_1682



DSC_1683



DSC_1684



DSC_1685



DSC_1686



DSC_1687



DSC_1688



DSC_1689



DSC_1690



DSC_1691



DSC_1692



DSC_1693



DSC_1694



DSC_1695



DSC_1696



DSC_1697



DSC_1698



DSC_1699



DSC_1700



DSC_1701



DSC_1702



DSC_1703



DSC_1704



DSC_1705



DSC_1707



DSC_1708



DSC_1709



DSC_1710



DSC_1711



DSC_1712



DSC_1713



DSC_1714



DSC_1715



DSC_1717



DSC_1720



DSC_1721



DSC_1722



DSC_1723



DSC_1726



DSC_1729



DSC_1730



DSC_1731



DSC_1732



DSC_1733



DSC_1734



DSC_1736



DSC_1737



DSC_1738



DSC_1739



DSC_1741



DSC_1743



DSC_1744



DSC_1745



DSC_1746



DSC_1747



DSC_1748



DSC_1749



DSC_1750



DSC_1751



DSC_1752



DSC_1753



DSC_1755



DSC_1756



DSC_1757



DSC_1759



DSC_1760



DSC_1762



DSC_1763



DSC_1764



DSC_1766



DSC_1769



DSC_1770
これだけはコメントしなくては「出川さん、それ当たってねーから」



DSC_1772



DSC_1773



DSC_1774



DSC_1775



DSC_1776



DSC_1777



DSC_1778



DSC_1779



DSC_1780



DSC_1781



DSC_1782



DSC_1783



DSC_1784



DSC_1785



DSC_1786



DSC_1787



DSC_1788



DSC_1789



DSC_1790



DSC_1791



DSC_1793



DSC_1795



DSC_1796



DSC_1797



DSC_1798



DSC_1799



DSC_1800



DSC_1802



DSC_1803



DSC_1804



DSC_1805



DSC_1806



DSC_1808



DSC_1809



DSC_1810



DSC_1812



DSC_1813



DSC_1814



DSC_1815



DSC_1816



DSC_1820

                                    二日目


IMG_4352



DSC_3449





DSC_3444

DSC_3445



DSC_3447



DSC_3450



DSC_3451



DSC_3452



DSC_3453



DSC_3454



10400853_554999007959650_5761684856133551282_n[1]



DSC_3455



DSC_3457



DSC_3458



DSC_3459



DSC_3461



DSC_3462



DSC_3463



DSC_3464



DSC_3465



DSC_3466



DSC_3467



DSC_3468



DSC_3469



DSC_3470



DSC_3471



DSC_3472



DSC_3473



DSC_3474



DSC_3475



DSC_3476



DSC_3477



DSC_3478



DSC_3480



DSC_3481



DSC_3482



DSC_3483



DSC_3484



DSC_3485



DSC_3486



DSC_3487



DSC_3488



DSC_3489



DSC_3490



DSC_3491



DSC_3492



DSC_3493



DSC_3494



DSC_3495



DSC_3496



DSC_3497



DSC_3498



DSC_3499



DSC_3500



DSC_3501



DSC_3502



DSC_3503



DSC_3507



DSC_3508



DSC_3510



DSC_3511



DSC_3512



IMG_4357



IMG_4358




IMG_4359

最終日、心配されていた雨もお湿り程度で雷雨に至らずラッキーでした。そして大勢のご来店者様ありがとうございました。最後に役員含むお手伝い頂いたスタッフの皆さん、並びにルールに乗っ取ってご参加頂いた会員の皆様には心より感謝申し上げます。

時間内にきちんと撤収し終わった東パル街には、
               ゴミ一つ落ちていなかったのだから

       東パル街商店街副会長 橋本康弘


           みんなー、シェアしてね!

  ”柏まつり”二日目でーす!【橋輪Blog】

        ”柏まつり”二日目でーす!

DSC_1660

DSC_1662

DSC_1664

DSC_1671

DSC_1685

DSC_1735

DSC_1752

DSC_1812

DSC_1816

DSC_1818

           マジ今日は書く暇ないわ!

  東パル街商店街副会長並びに音楽イベント責任者

               橋本 康弘

”柏まつり”だ!今年も自転車当たっと!【橋輪Blog】

            ”柏まつり”だ!今年も自転車当たっと!

IMG_4349

DSC_0527

DSC_0528

DSC_0529

DSC_0531

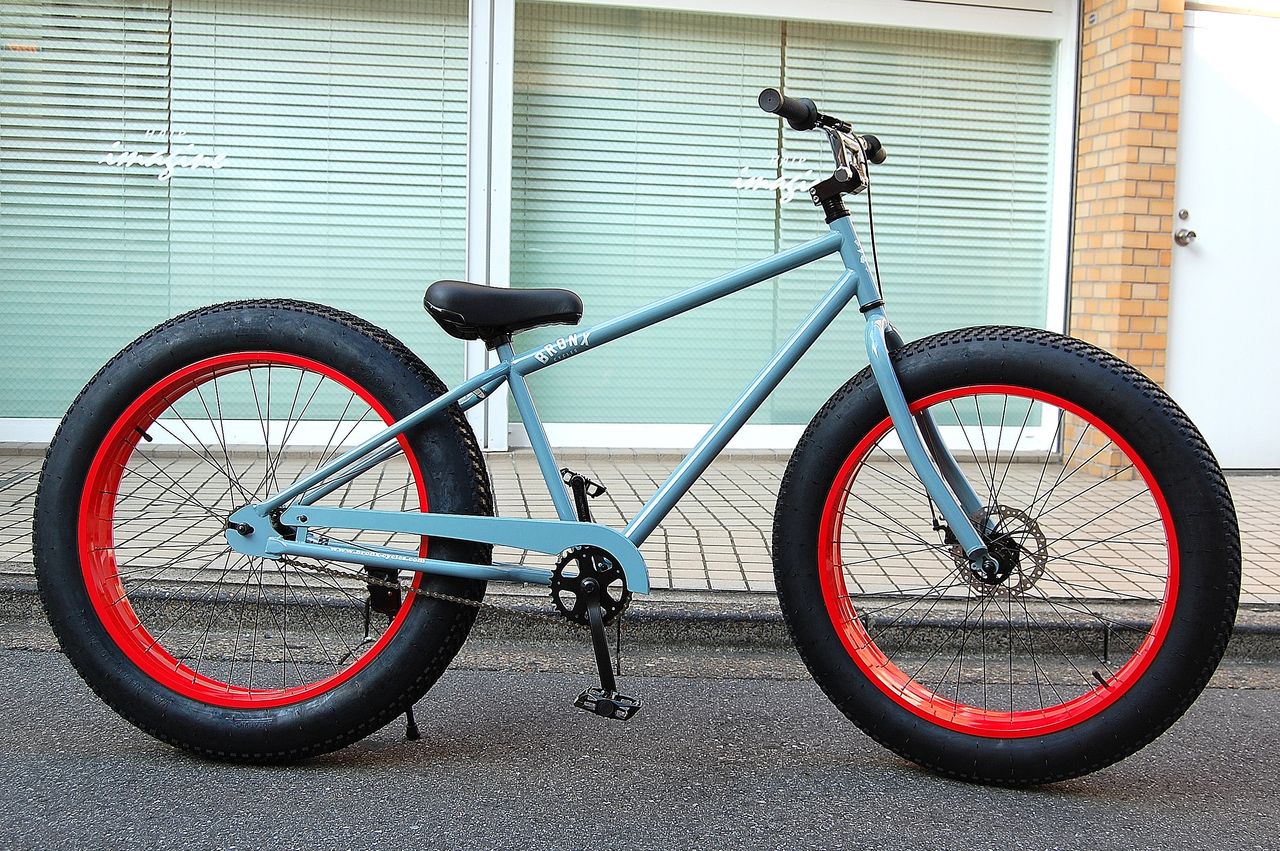

         BRONX まだ当たってないよー
