2014年02月

クソ!また雪だ〜、これはもう 「ソリ」 しかない 3 【橋輪Blog】

     クソ!また雪だ〜、これはもう 「ソリ」 しかない 3

       平野歩夢選手、銀メダルおめでとうございます

soc14021305030028-p9[1]

皆さん、このボード相当目に焼きついてるのでは、
         バートンの来季モデルCUSTOM 74.000円(税別)


IMG_3075
さて、昨日のつづきですが、スキー滑走面の補強は最新のトレンド、これで行きましょう。



IMG_3016
画像検索で、なるたけ真裏になる写真を選び、乏しいパソコンテクニックを駆使し画像加工と倍率の設定を行います。


IMG_3017

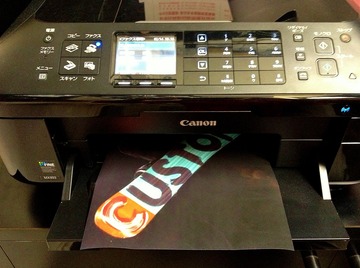

           そしてプリントアウト



IMG_3020
        モノクロプリントでサイズの確認



IMG_3023
      カーボンシートに合わせてカットします



IMG_3024

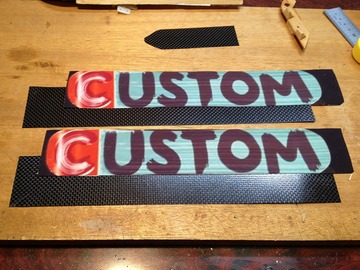

こんな具合に切り出せたら、これらを張り合わせます



IMG_3025

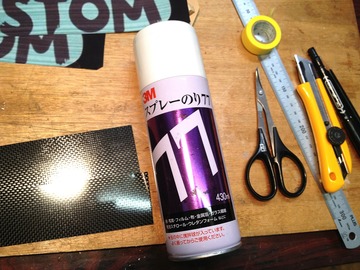

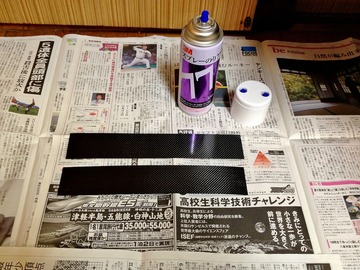

普通の糊ですと紙がぐちゃぐちゃになってしまうので、3M スプレーのり77でいきます。これら材料全てが有りますから工作室は便利です。



IMG_3026
スプレーのりは均一に糊付けできますが、意外と広範囲に飛びますので、しっかり養生しないとスリッパが納豆です。


IMG_3027
           綺麗に貼れました



IMG_3028
糊が定着するまでDC-3が表紙の「世界のエアライン」3冊ほどで圧着しましょう。



IMG_3030
「おー、バージンアトランティック所有のDC-3 アメリア号か」などと見始めると重しになりません。



IMG_3032
完全に密着したカーボンシートとコピー用紙合わせて0.55mmほど、これでは強度が足りません。



IMG_3033
スキーの両端をカット。タミヤの先曲がりバサミはアールのカットが得意です。



IMG_3034

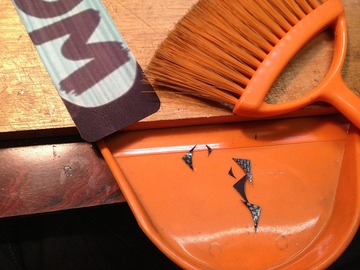

   こまめにお掃除。カーボンは刺さると厄介です。



IMG_3035
      こいつらをラミネートしていきます。



IMG_3036
          A4 ラミネーターへGo!



IMG_3037
              グゥ〜ん・・・



IMG_3038
  クリアなラミネートが強度と光沢を出しましたね。



IMG_3039
     ペーパーカッターで個別にカットします。



IMG_3040
        う〜ん、いい感じの仕上がりです。



IMG_3042
今ならバートンCUSTOM 2枚買うと、アシカ用ミニが付いてくる。



IMG_3043
ボードが完成したところで、クリップドテーラークラフトのパイロットChongに試走してもらおう。
「操縦かんを持ったままスノボしたのは初めてだが、うん、なかなかいいよ!これで歩夢も次は金だな」と言ったかどうかは分からんが、こいつ本当にしゃべるんです。

               Chong


IMG_3045
    フレームにスキーを接着して完成でーす。



IMG_3071

IMG_3073

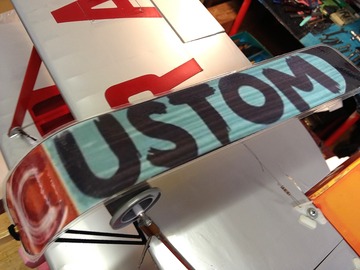

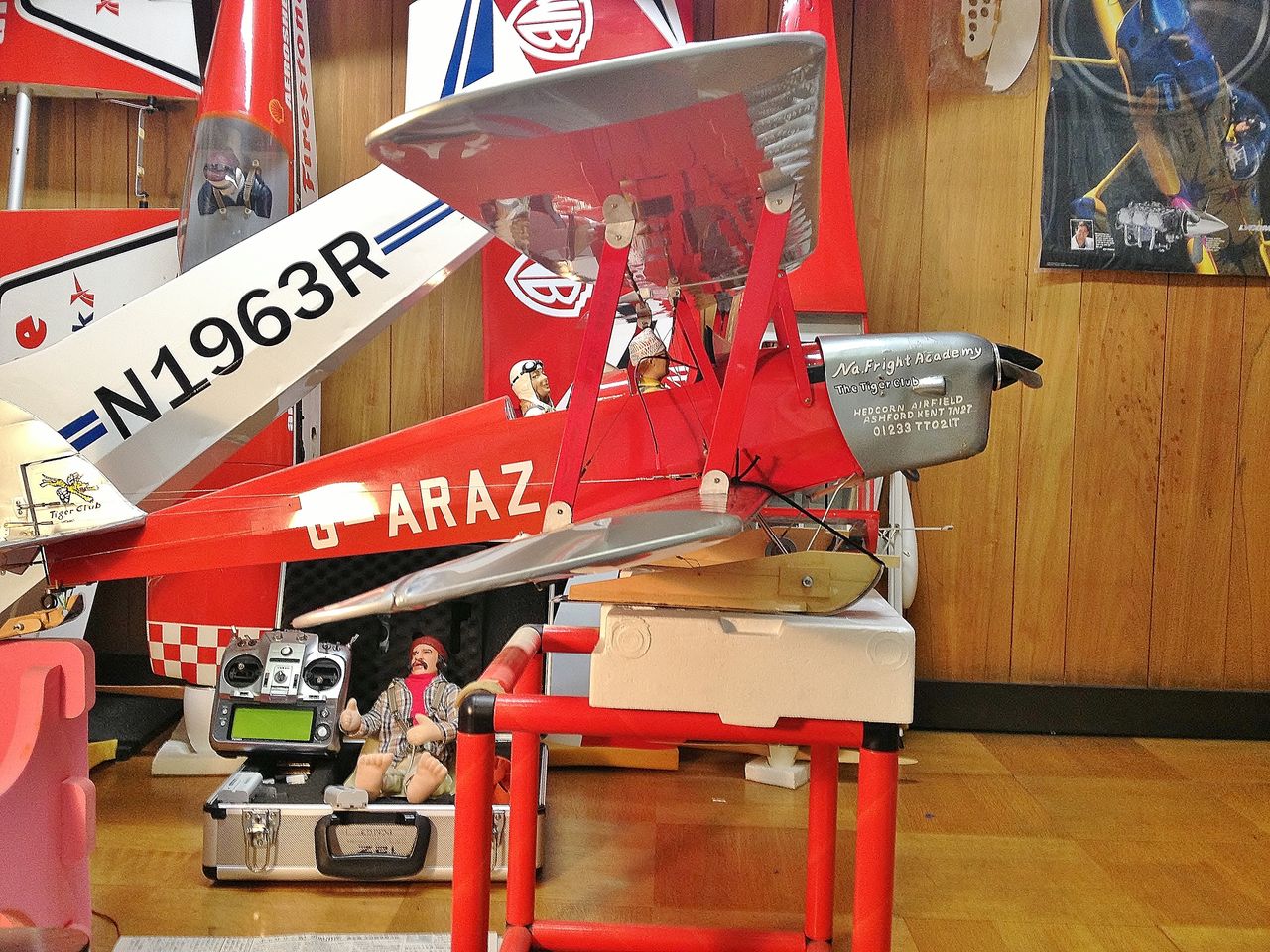

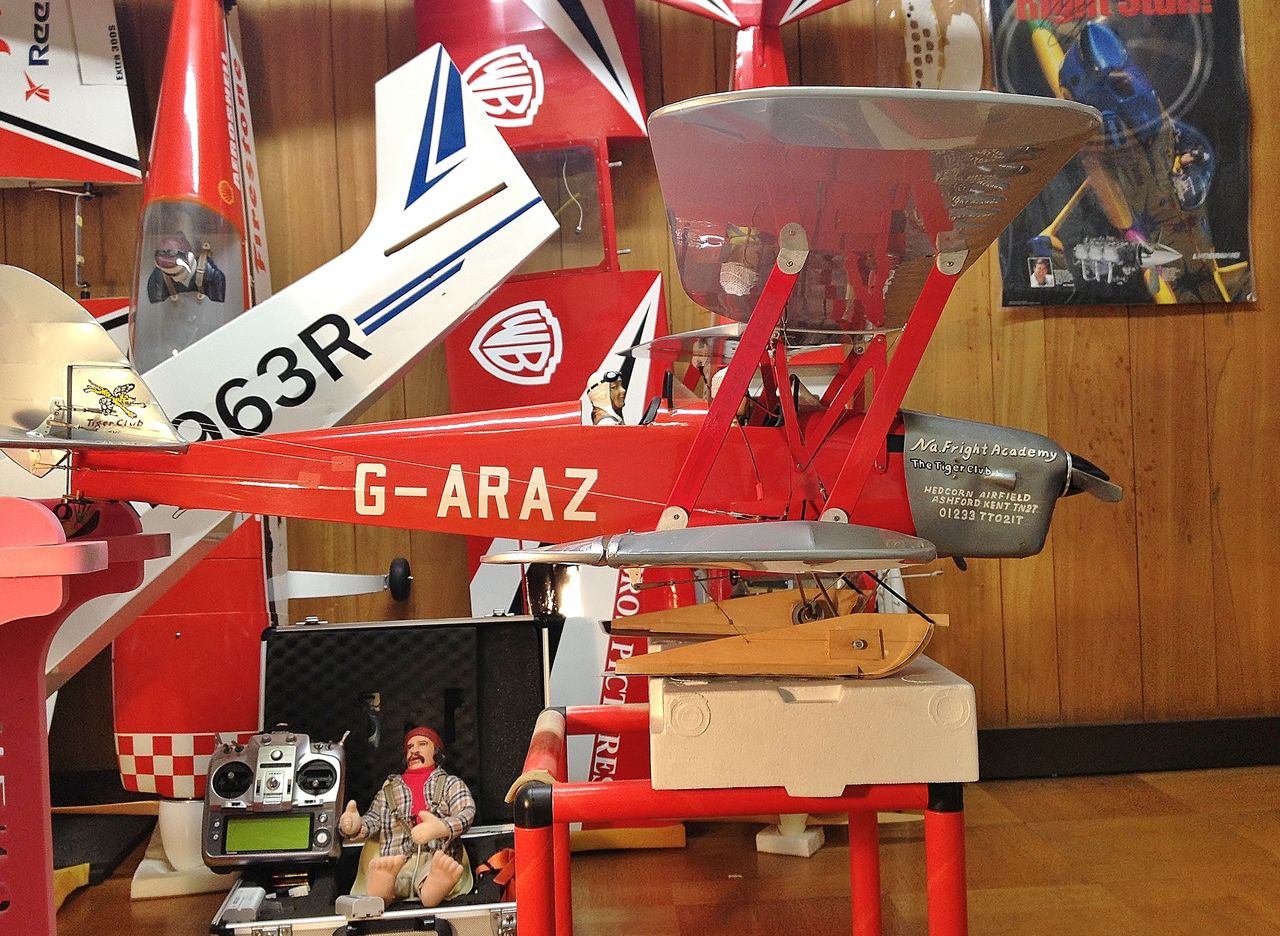

         どうです、いけてるでしょ!


IMG_3078

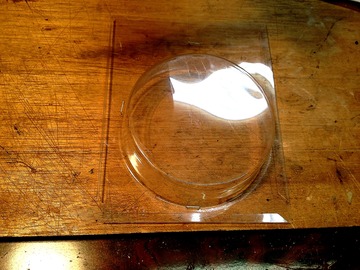

最後の大事な仕上げです。このパッケージ(同じ形のパッケージが2個以上集まると捨てられないたちでして)の端を使います。


IMG_3079

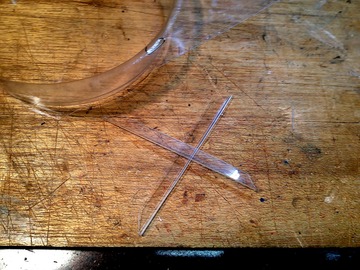

   台紙が入る折り返しの部分をちょっとばかり。



IMG_3080

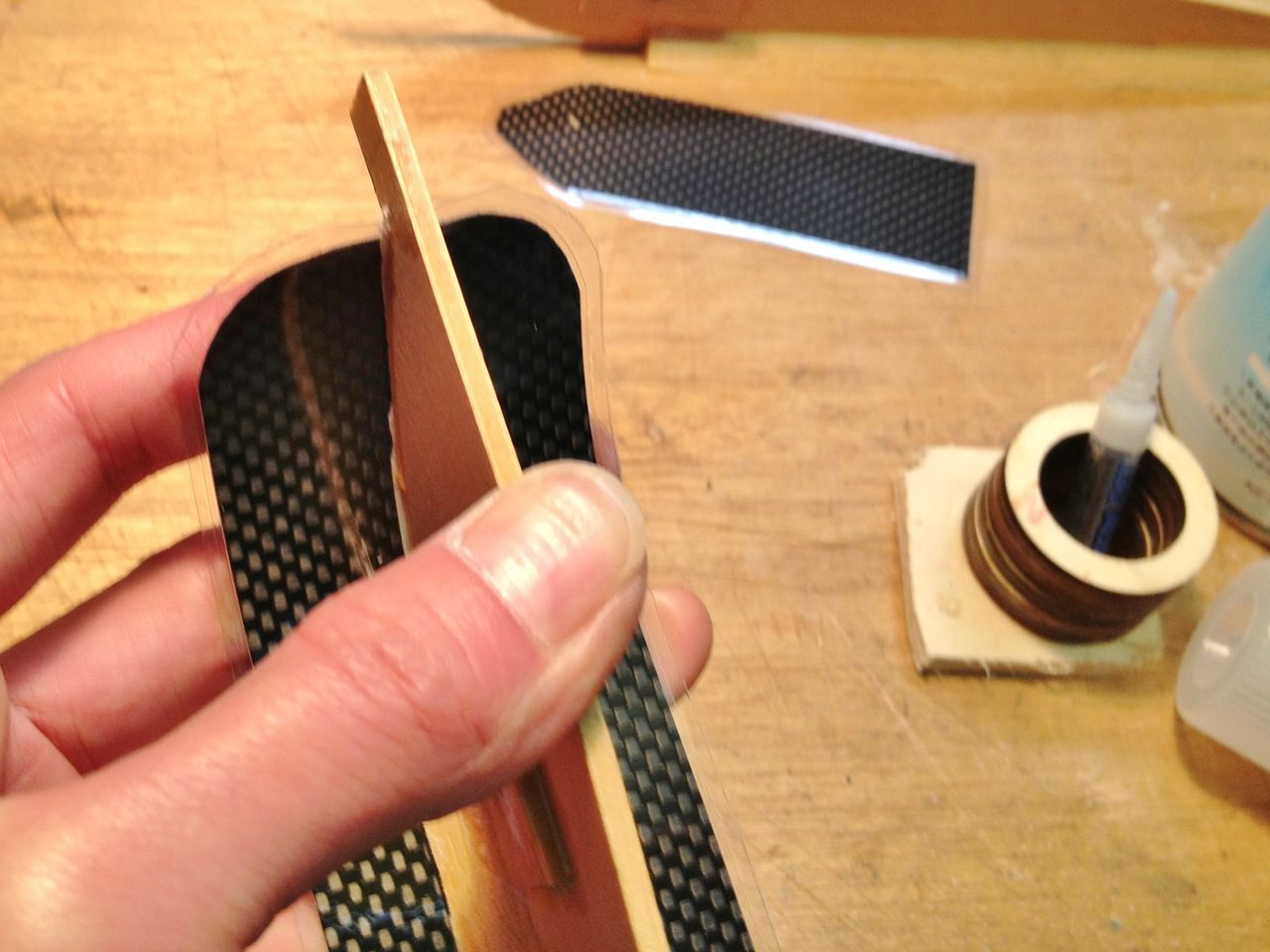

スキーの重心部分にフィンを立てます。このまま瞬間で接着。



IMG_3083

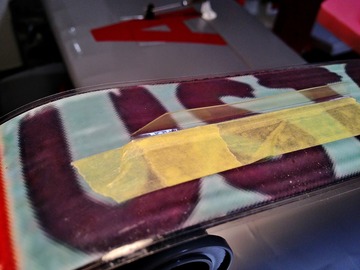

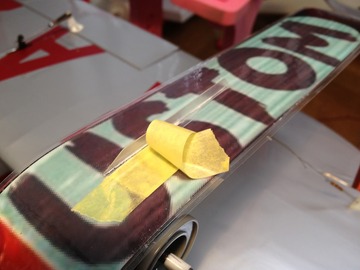

       マスキングを剥がして出来上がり



IMG_3084
これ大事です。6年前の実験で分かったことですが、雪上は殆ど摩擦ゼロですからエンジンを吹かし滑走を始めると、どんな微風でもずーと横に流されてしまいます。いくらラダーを目いっぱい切ったとしても支点がないわけですから舵が効かないわけですよ。現場でスキーの端をちょっと切ってここにフィンを付けたのです。

全快で滑走路脇に突っ込んで、
        いきなりの”ダブルコーク”はごめんですからね


IMG_3085

雪上飛行の準備は整いました・・・って、
               火曜日には雪、解けてんだよな〜

クソ!また雪だ〜、これはもう 「ソリ」 しかない 2 【橋輪Blog】

  クソ!また雪だ〜、これはもう 「ソリ」 しかない 2

経年変化が少ないモダンなマテリアルでスキーを張り替える

IMG_3013

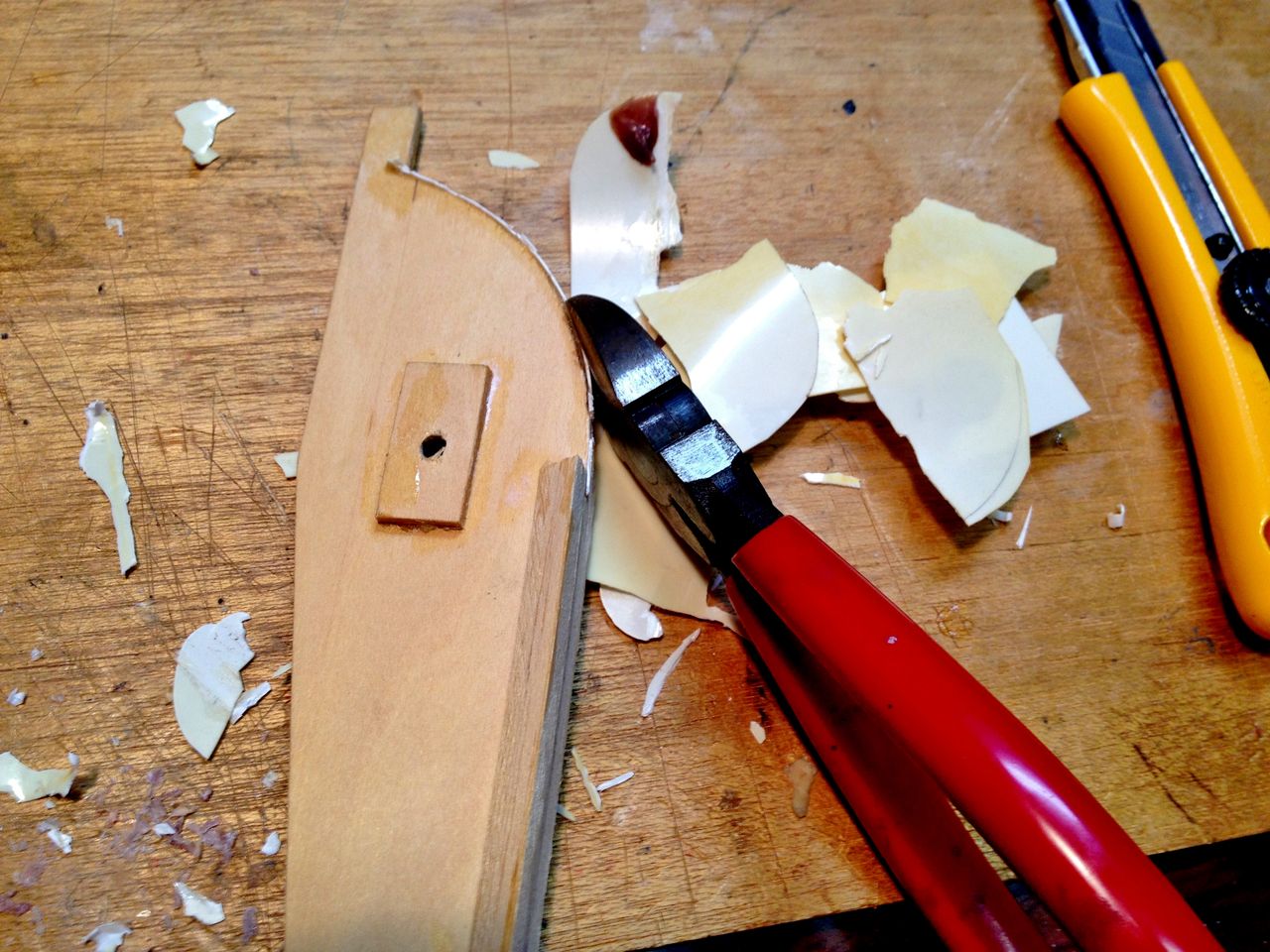

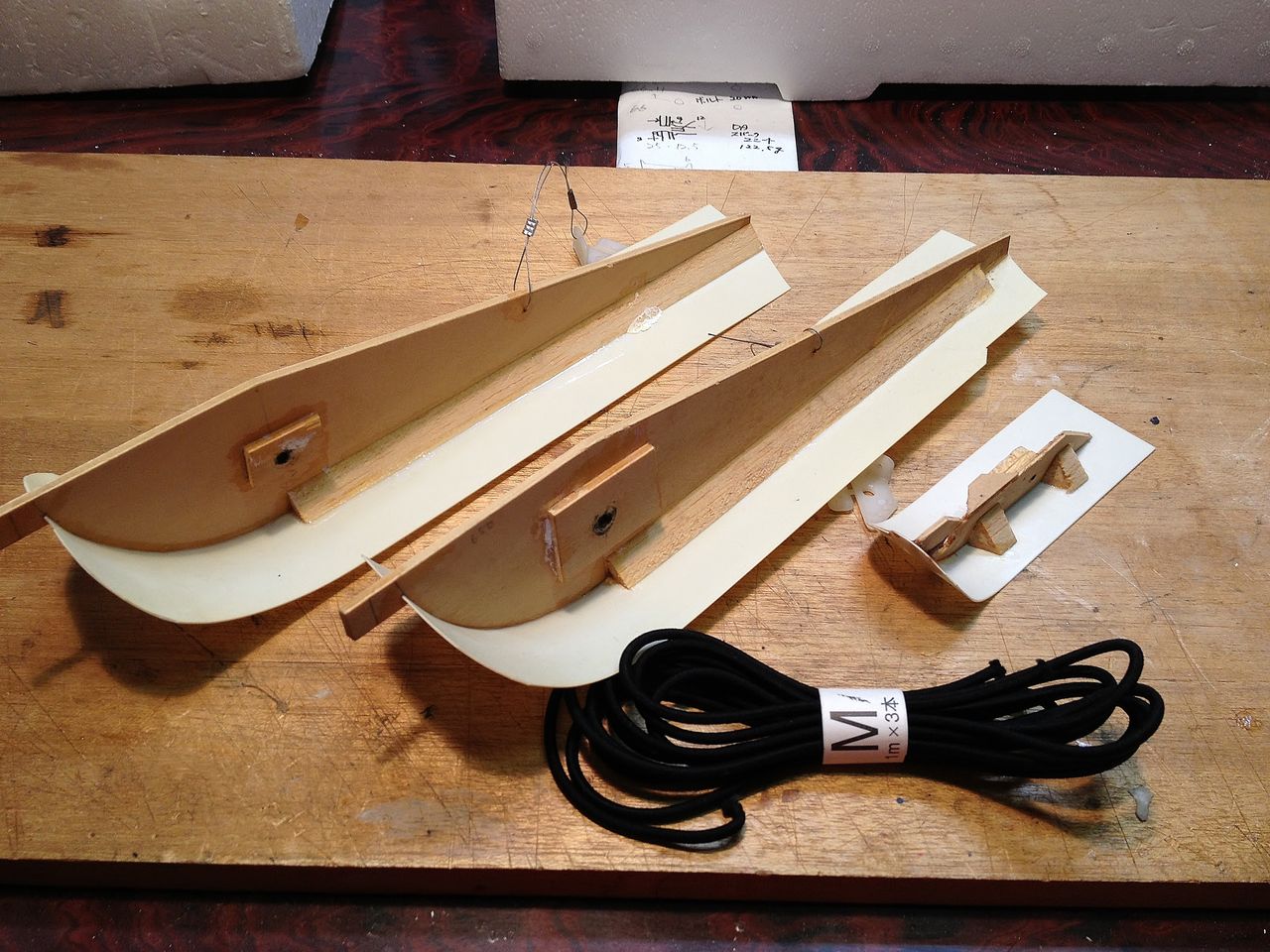

航空ベニヤでこさえたソリから劣化したプラ板を完全に剥がす



IMG_3014

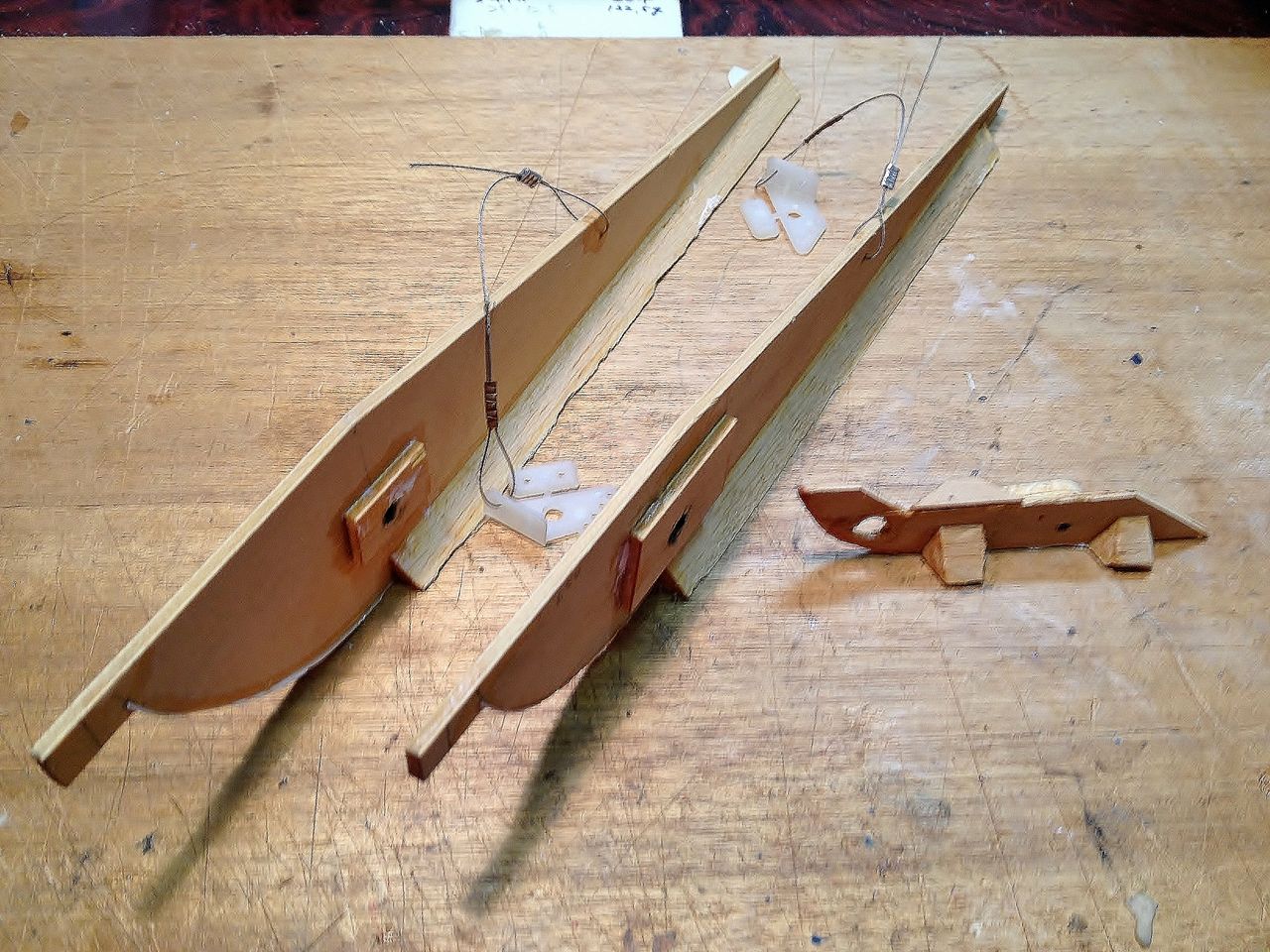

フレームだけになったソリ。大きいのがメインギヤ用で小さいのが尾ソリ用。尾ソリのフレームがアシカに見える。意図して作ったわけではないのだが、考えたらこの形になった。



IMG_3019

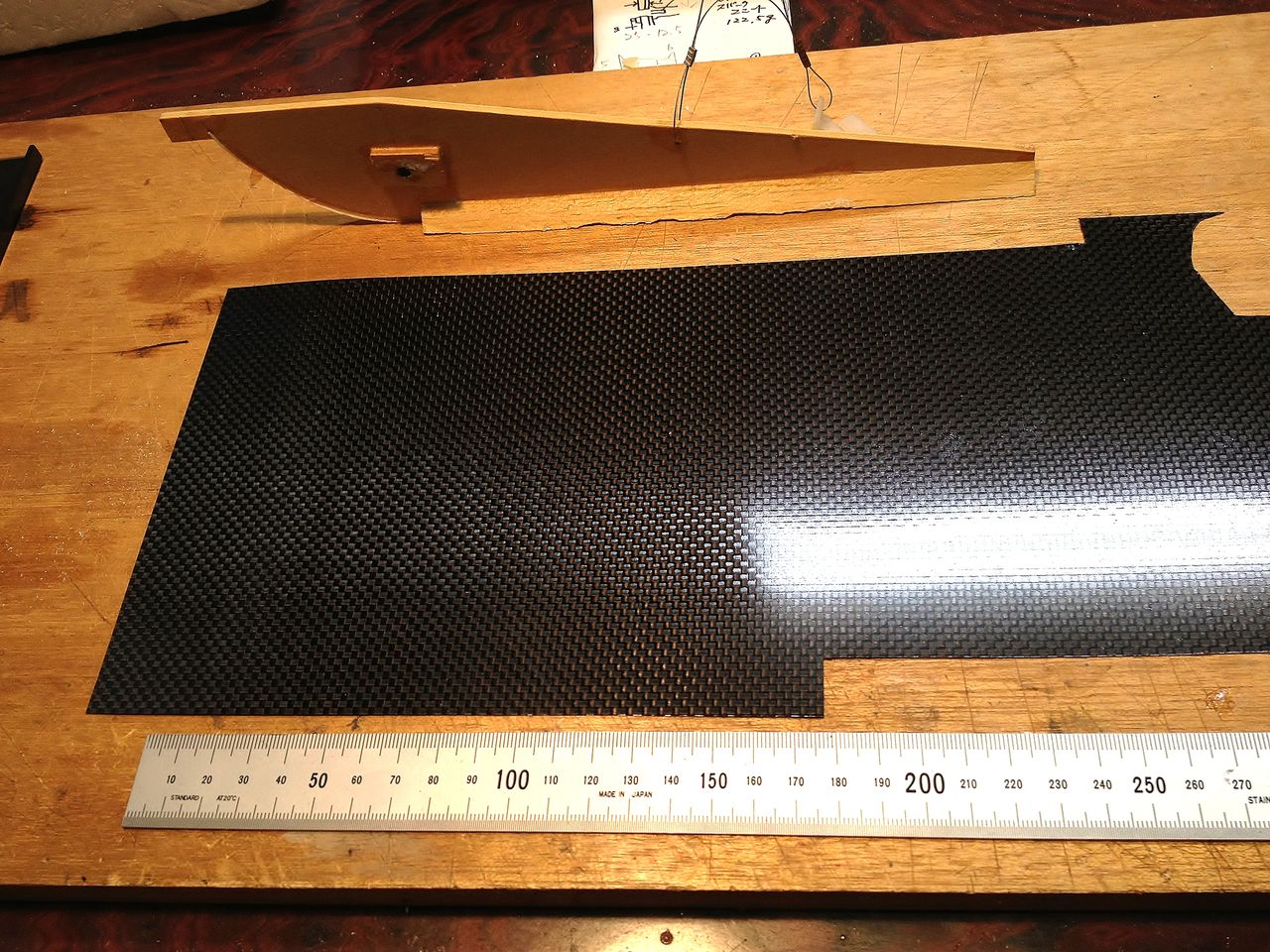

補修材料はカーボンシート。丁度良い端切れが工作室にあった。厚みは0.25mmで紙のよう。
   ま、後で超エキサイティングな補強を入れるが。


IMG_3021

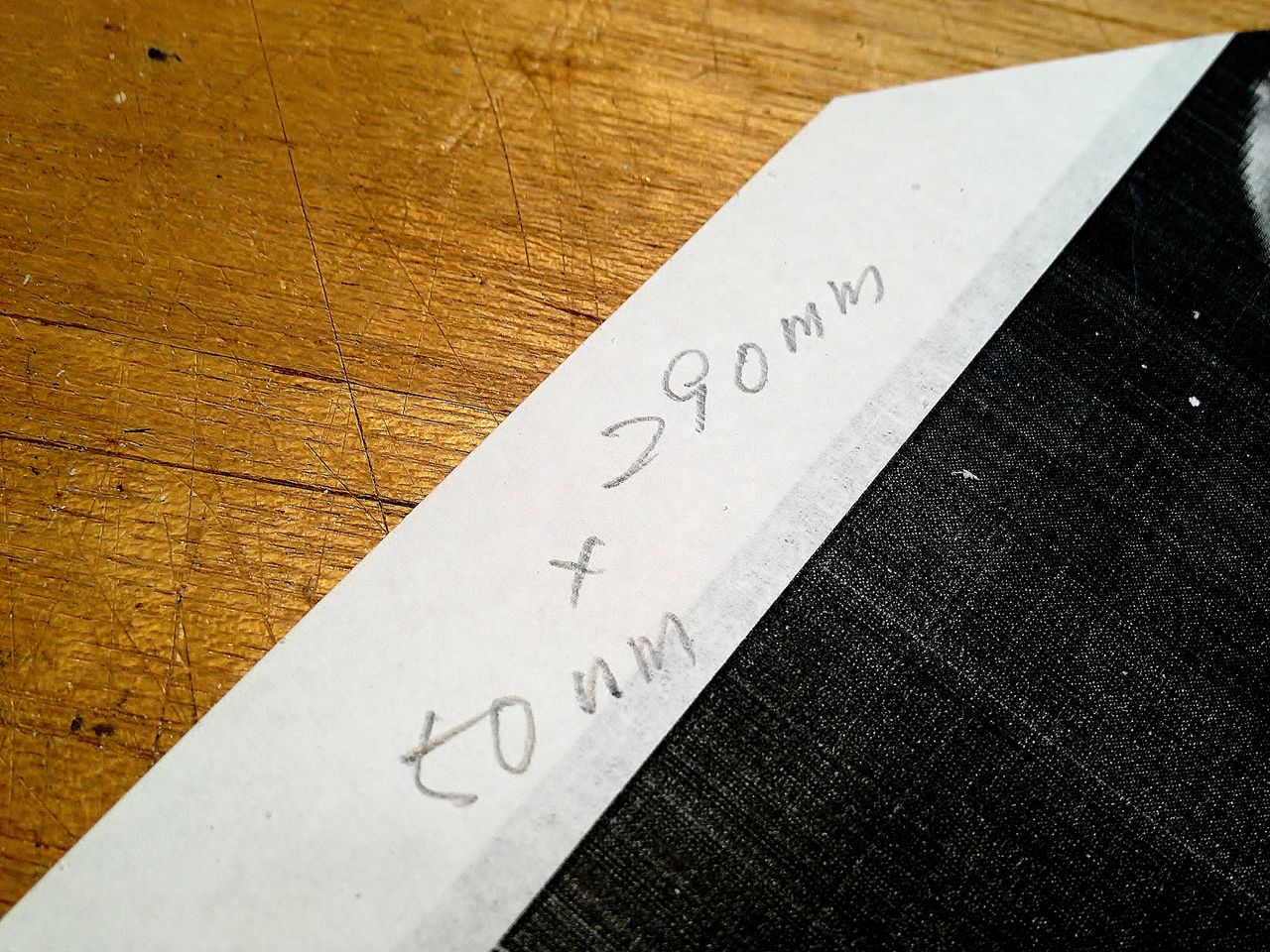

    寸法は290mm × 50mm を2本と決める



IMG_3018

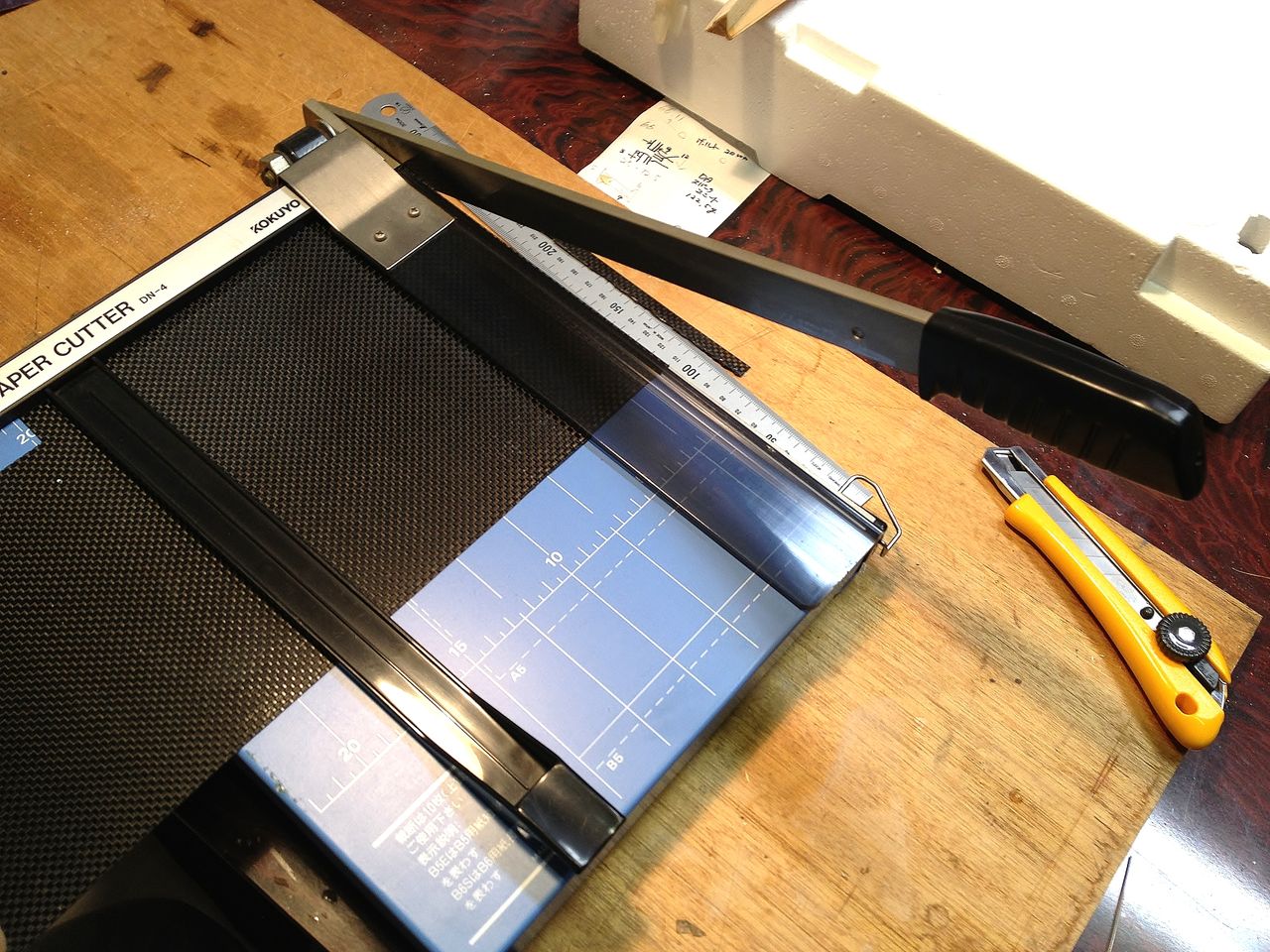

薄手のカーボンシートはペーパーカッターでカット。真っ直ぐ綺麗に切り出せる。



IMG_3022

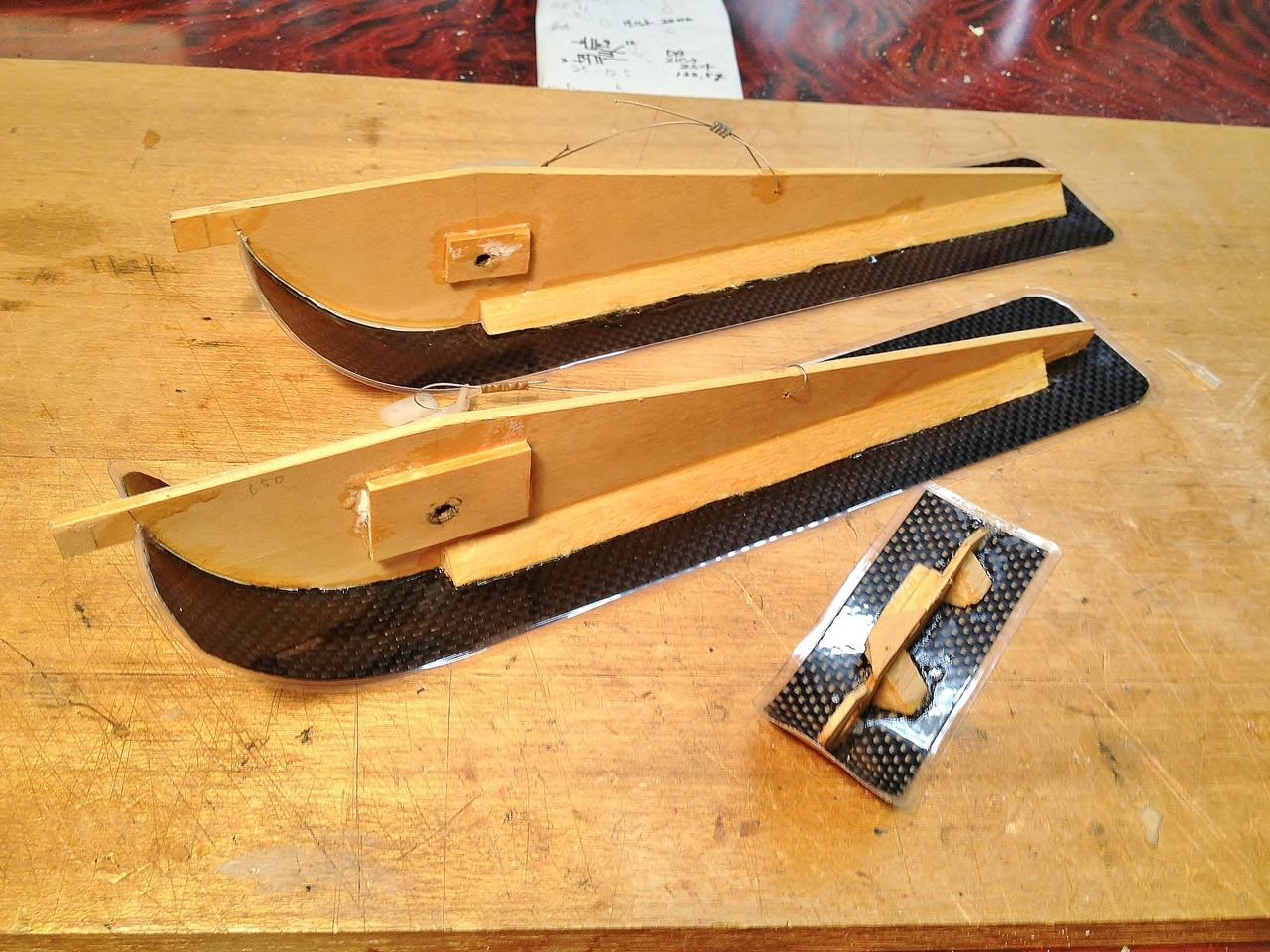

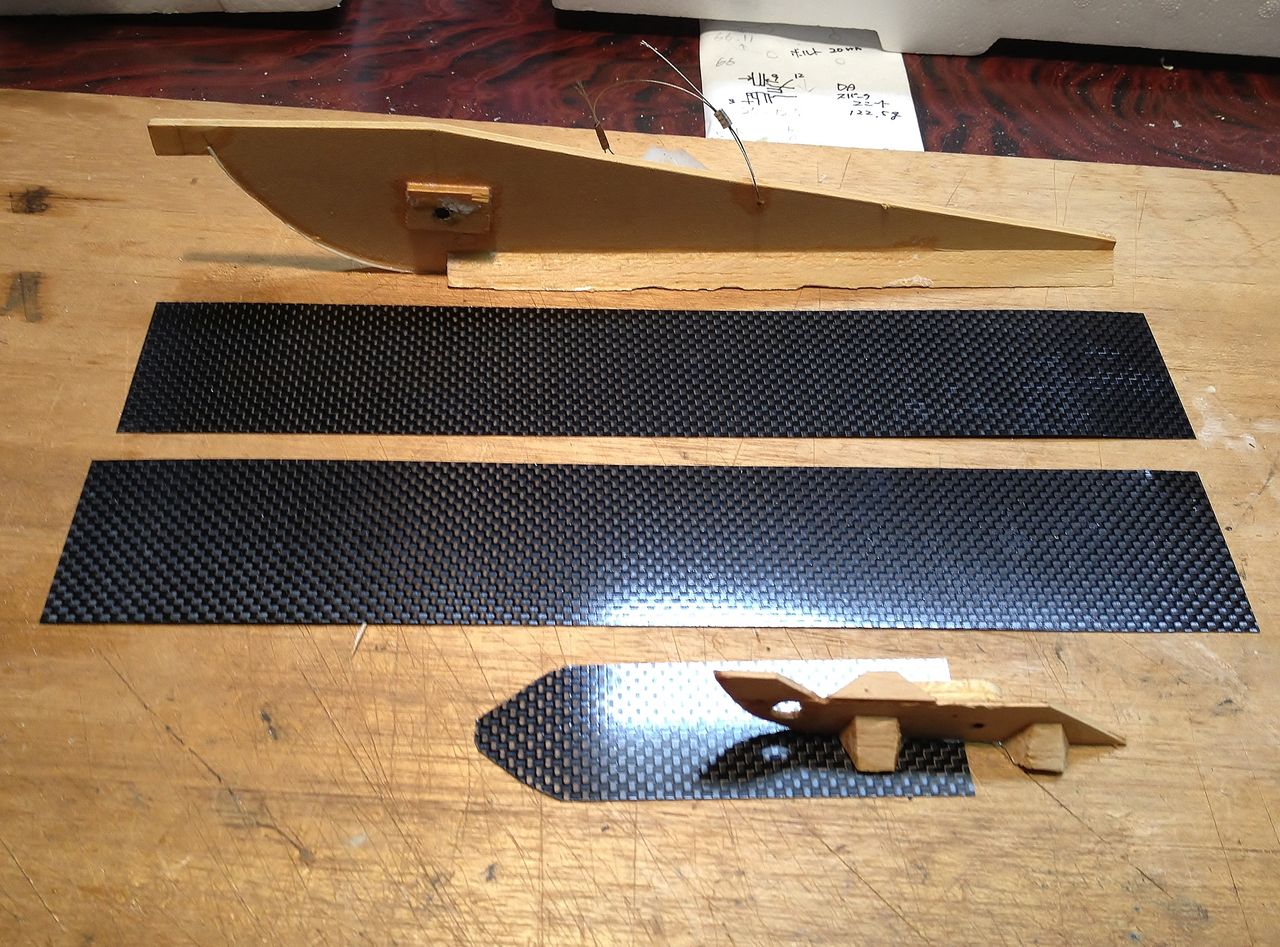

メインギヤ用2枚と小さな尾ソリ用1枚が切り出せた。早速アシカが登って来たぞ。なんだか可愛くなってきた。



IMG_3047

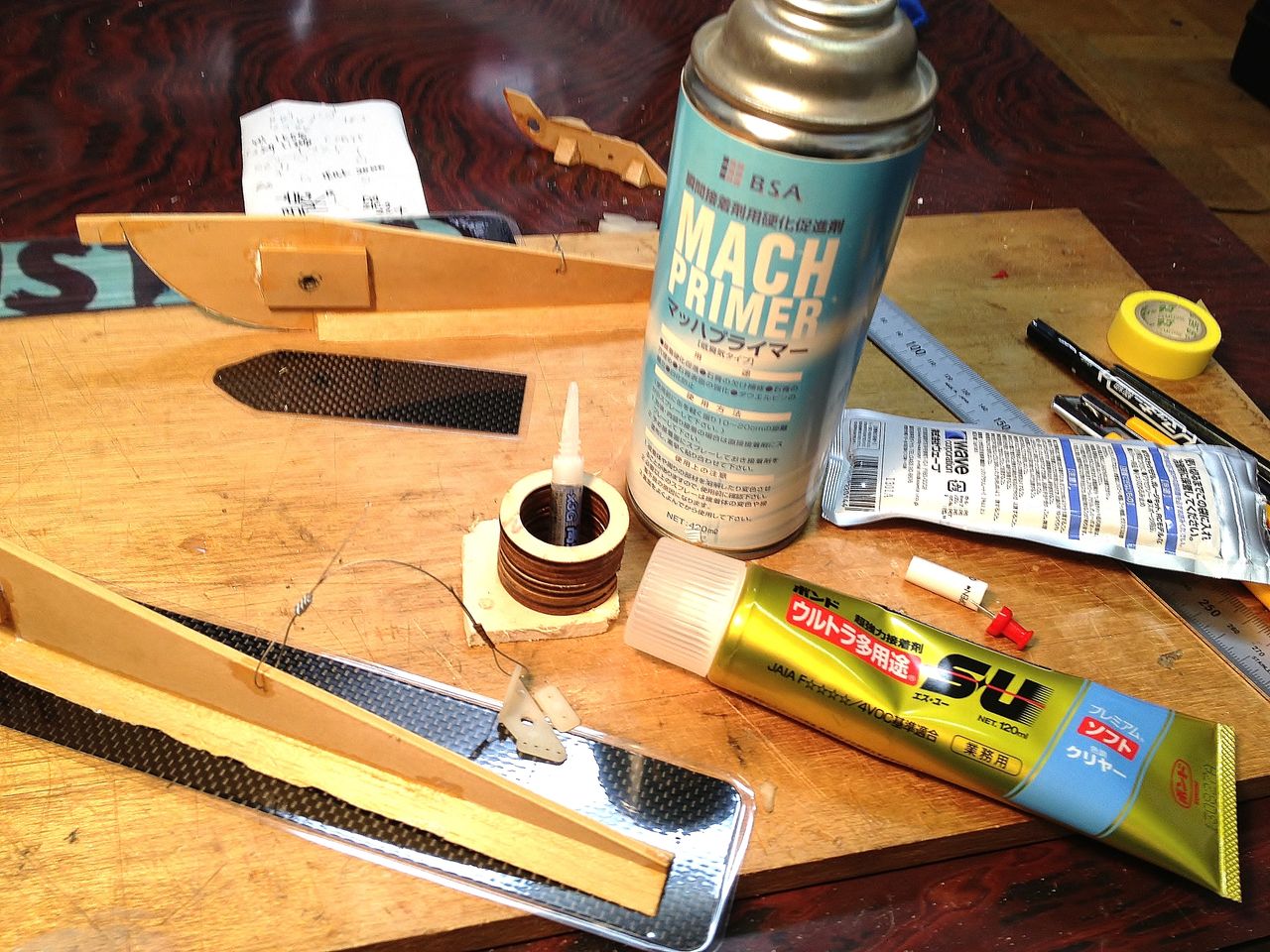

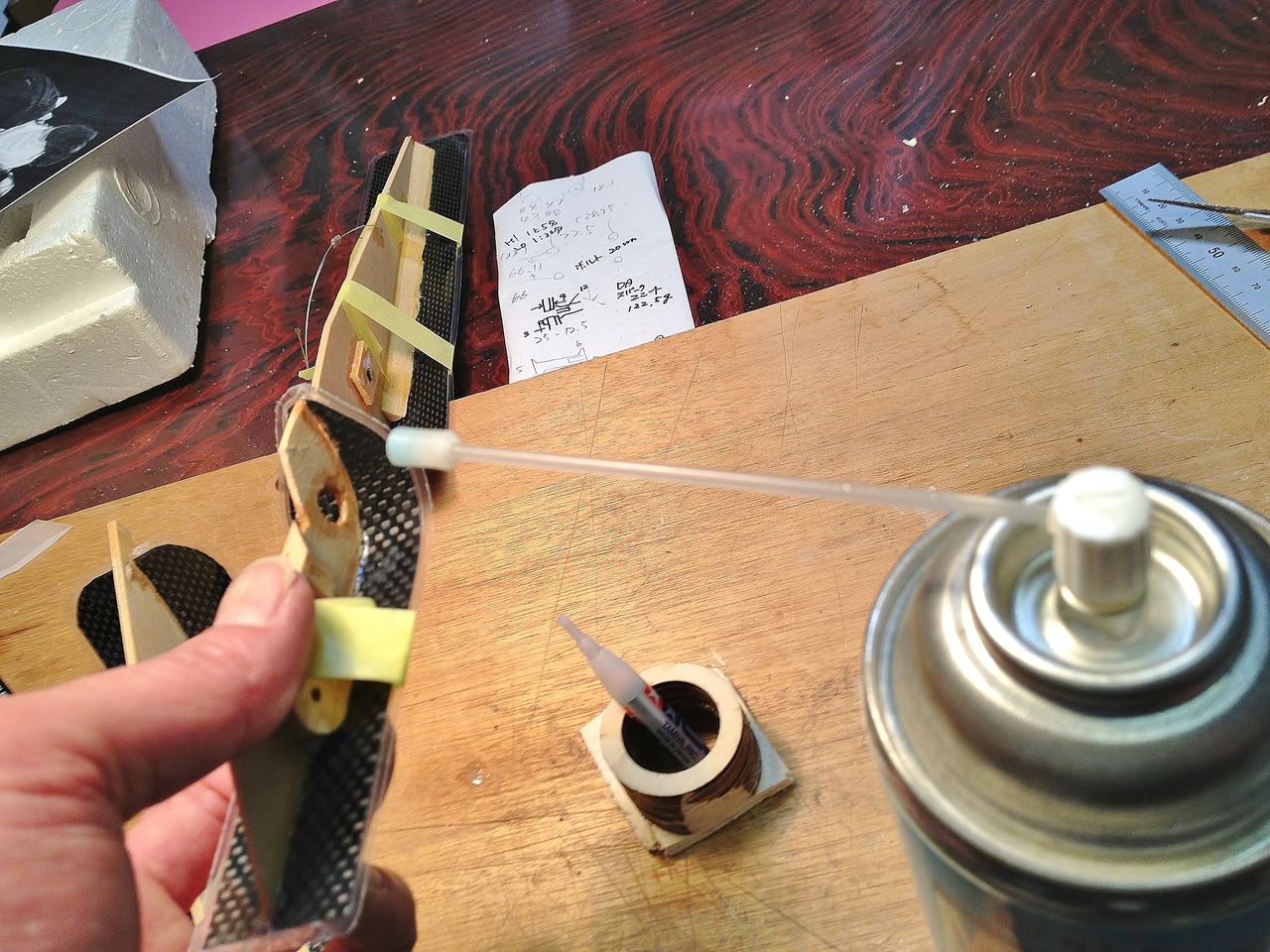

フレームにスキーを接着するが、一夜漬け仕事故、接着剤が乾くのを待ってはいられない。多用途ウルトラSUに瞬間接着剤。青いスプレーは瞬間塗布後に吹きかける硬化促進剤マッハプライマー。歯科技工士から譲ってもらった大容量のお得サイズ。



IMG_3044
反り返ったスキーを押さえるためのスリットを彫る



IMG_3048
     スキー先端を差込み瞬間で仮止め



IMG_3049

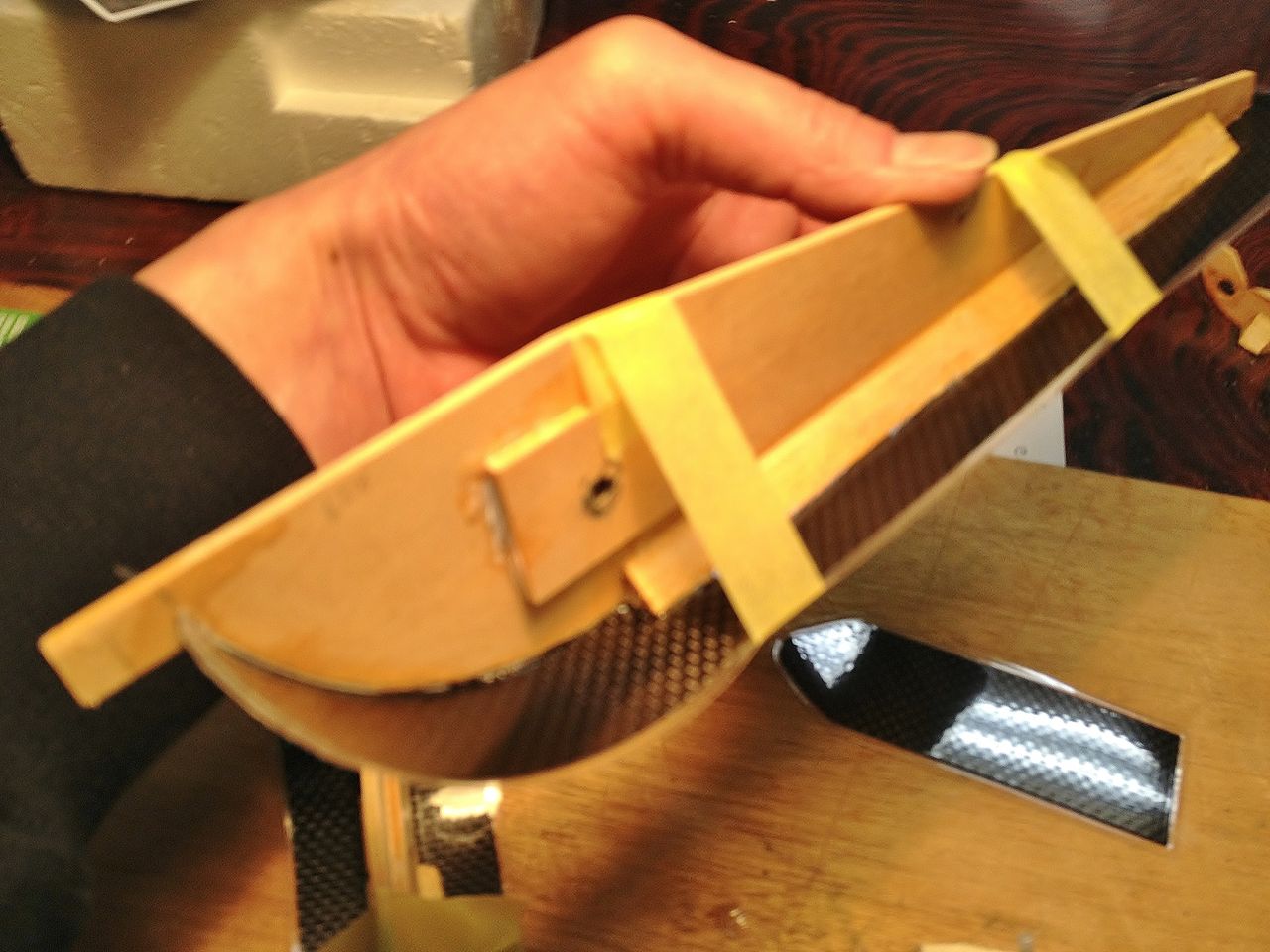

ウルトラSUを塗った後マスキングテープで固定。隙間に瞬間を流し込む。



IMG_3051
        マッハプライマーで固めたら



IMG_3052

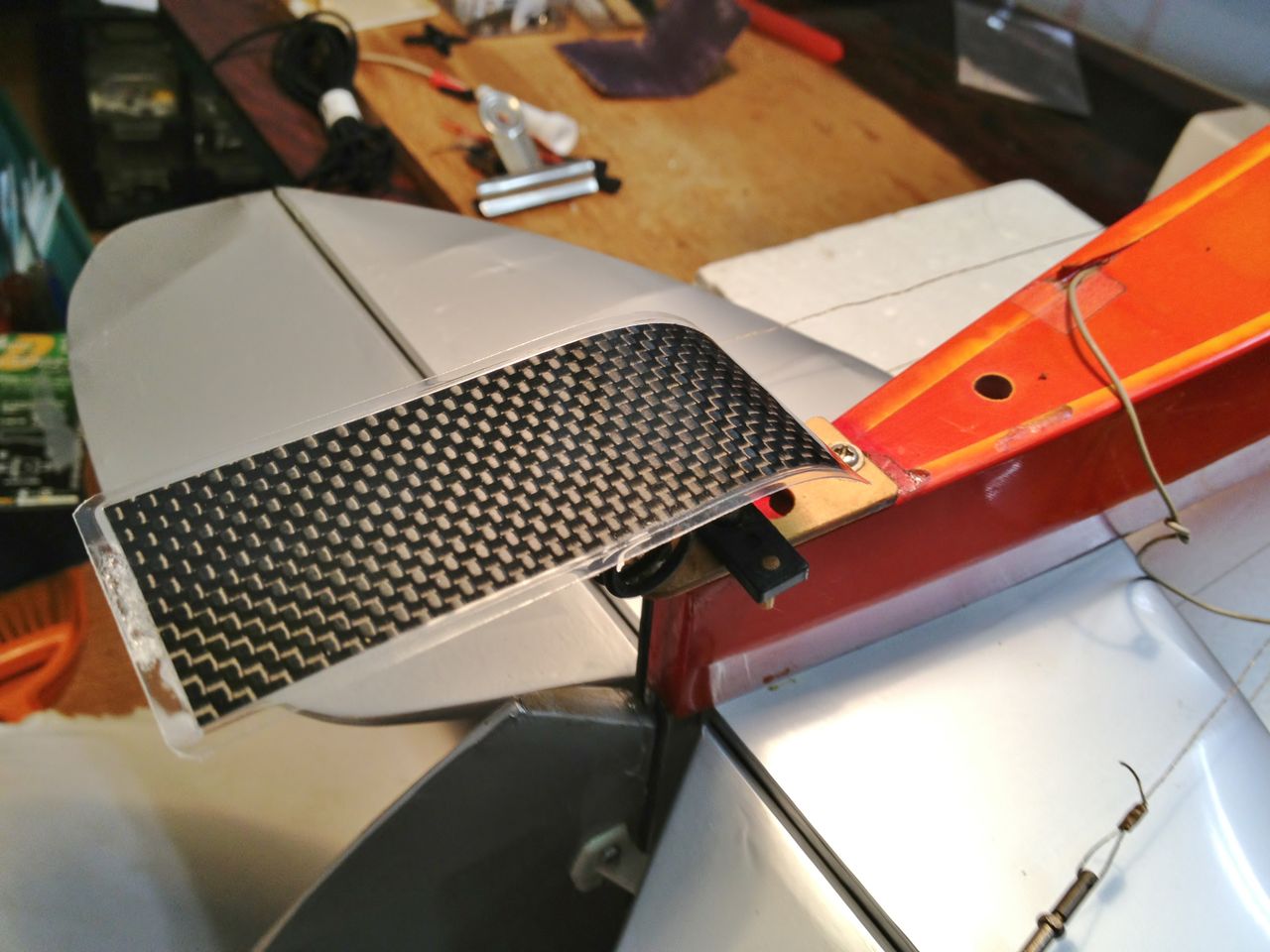

即効で使用強度になる。  カーボンスキーの完成です。

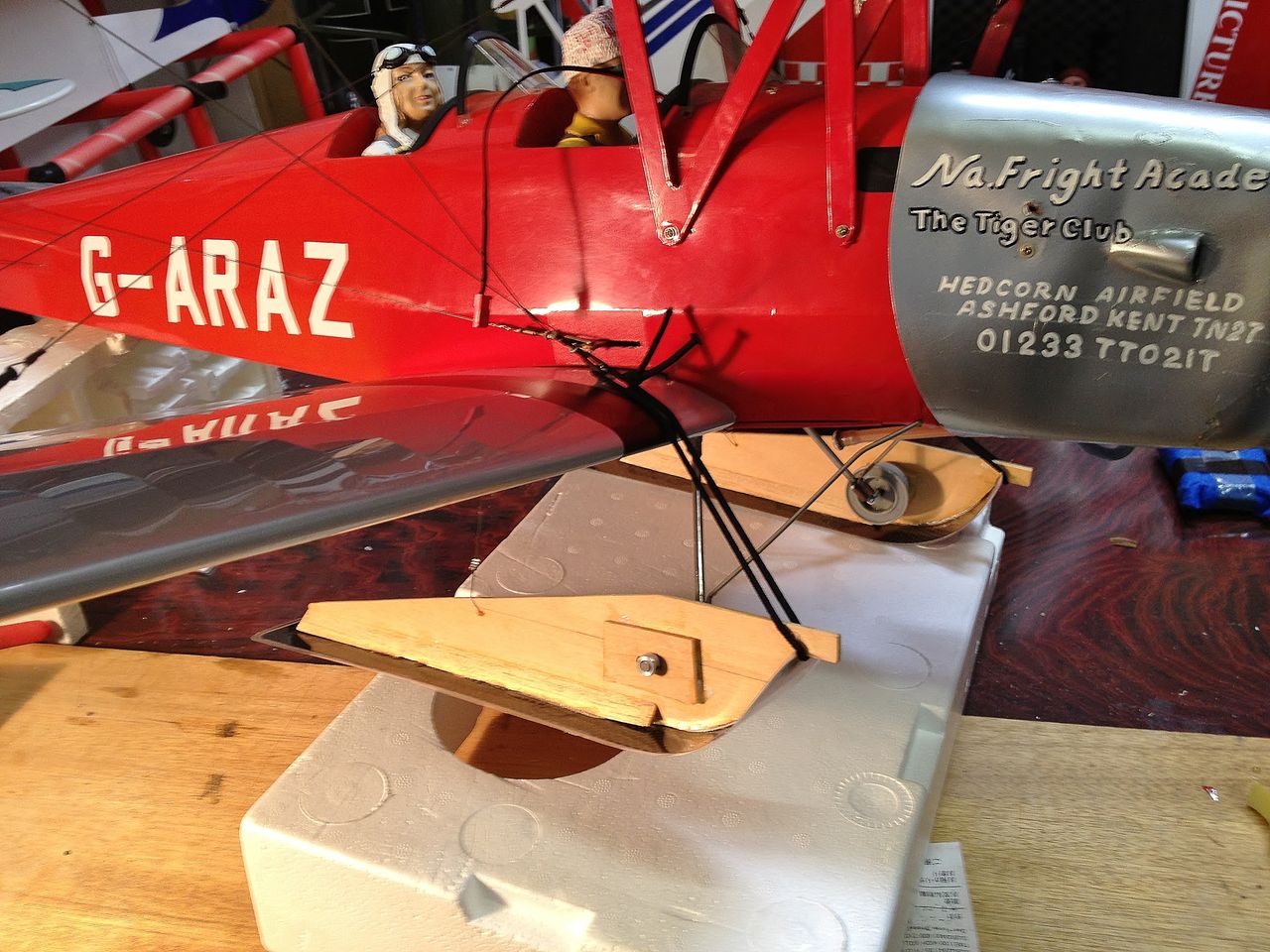

          機体に取り付ける

IMG_3053

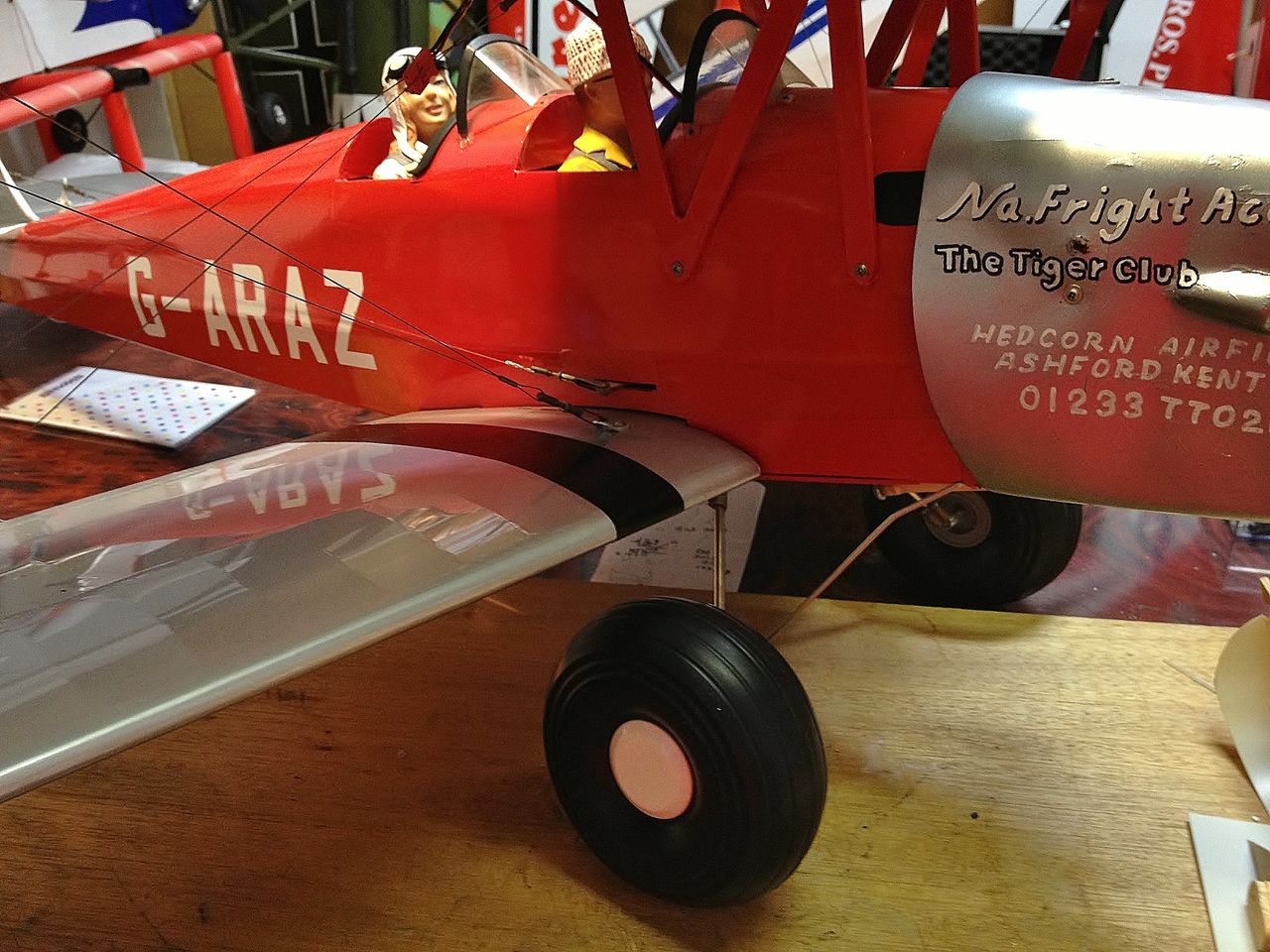

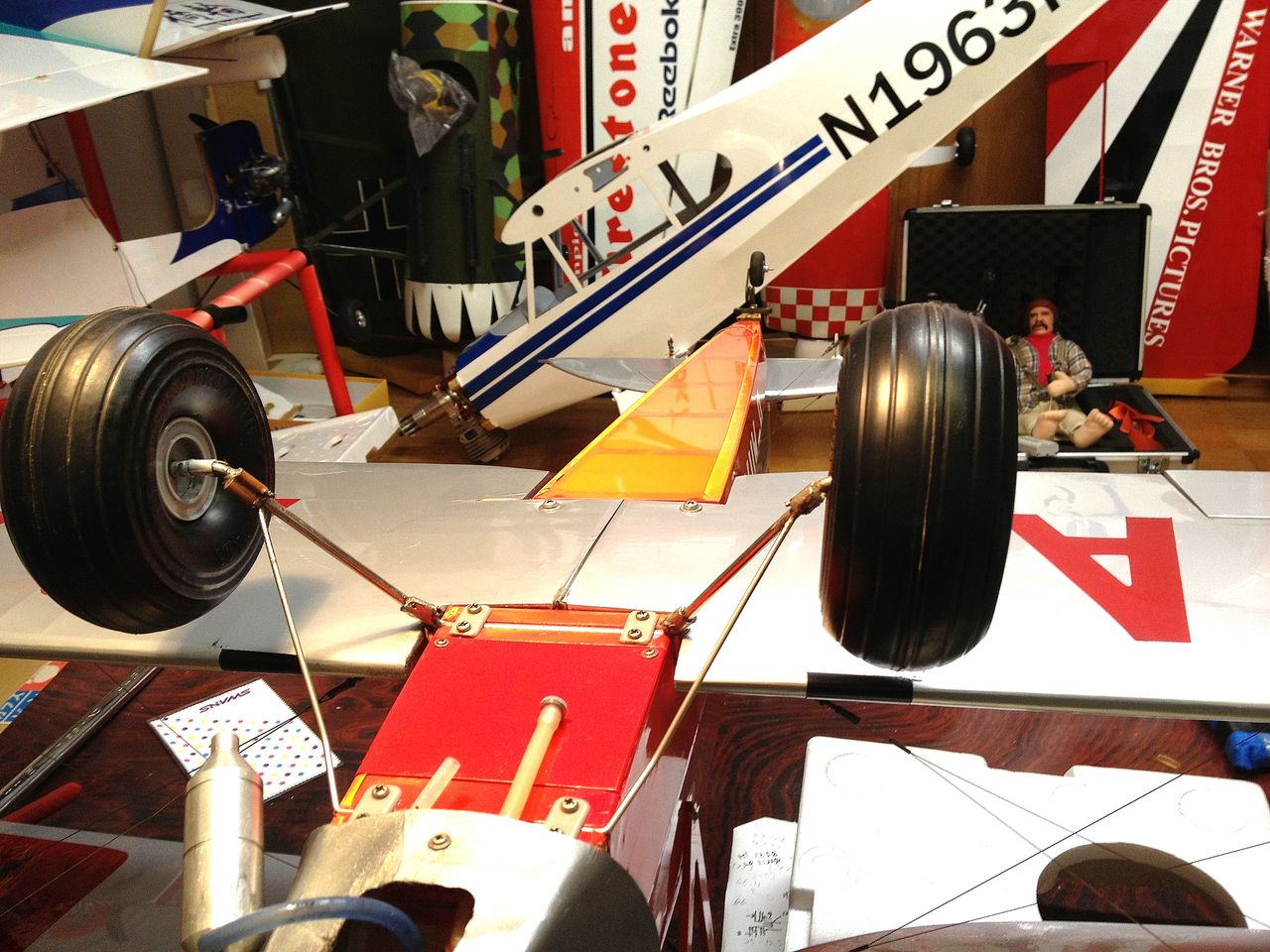

      お気に入りのバルーンタイヤを外す



IMG_3054
        ホイールを2分割したところ



IMG_3055

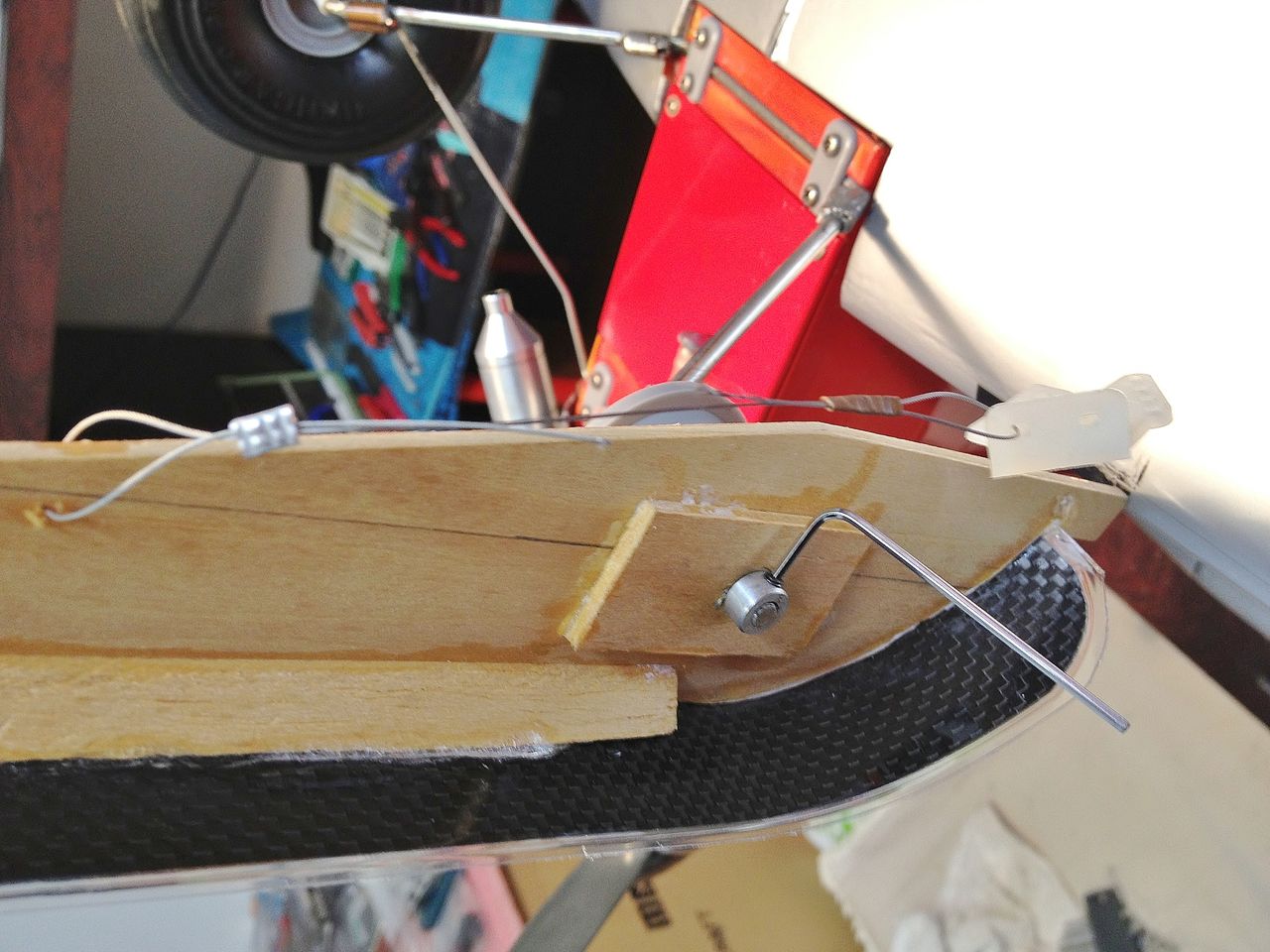

ここにソリを差込み、ホイールストッパーで固定。重心位置は、ま適当。次は左に見えるワイヤーで、



IMG_3056

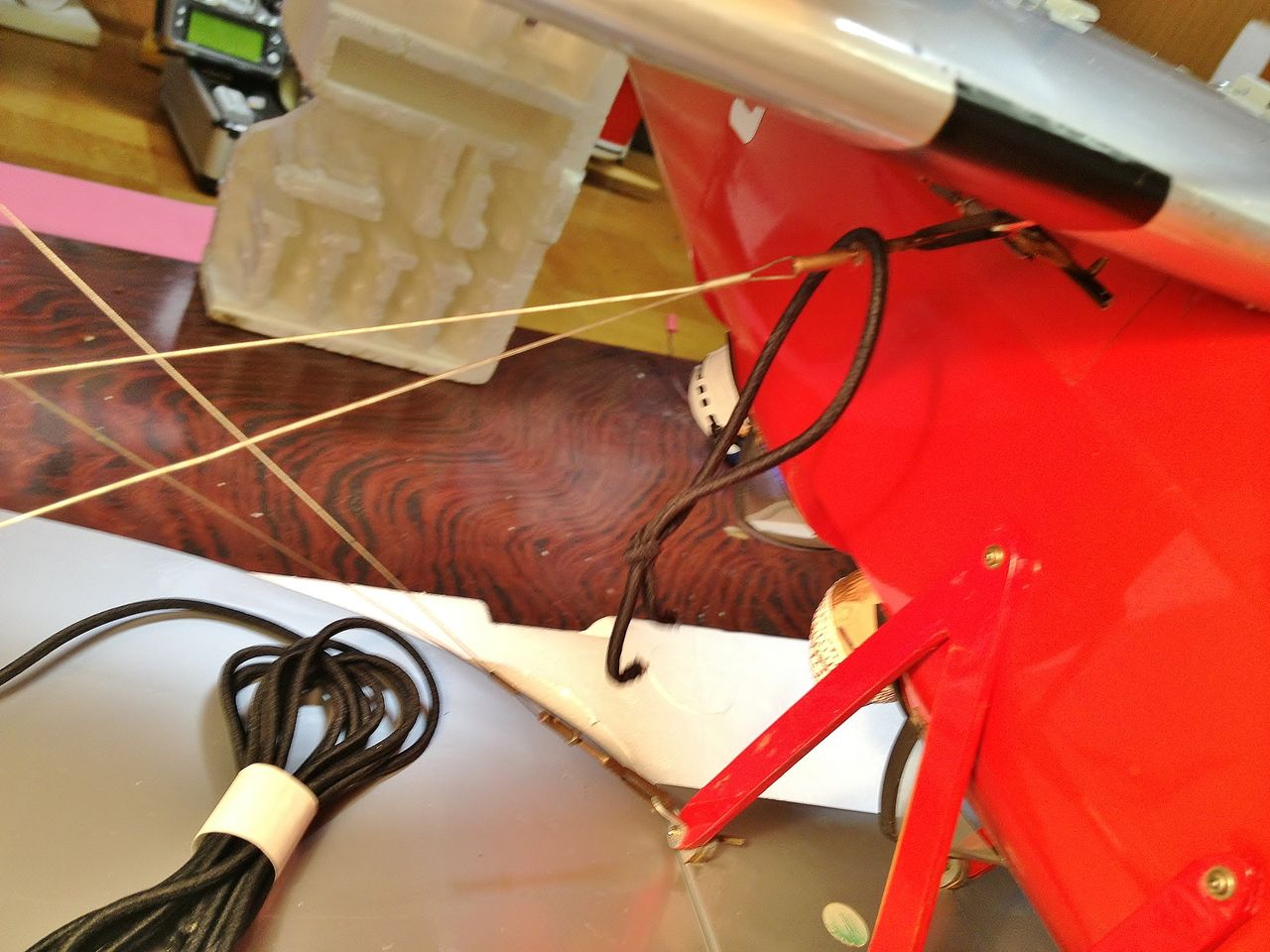

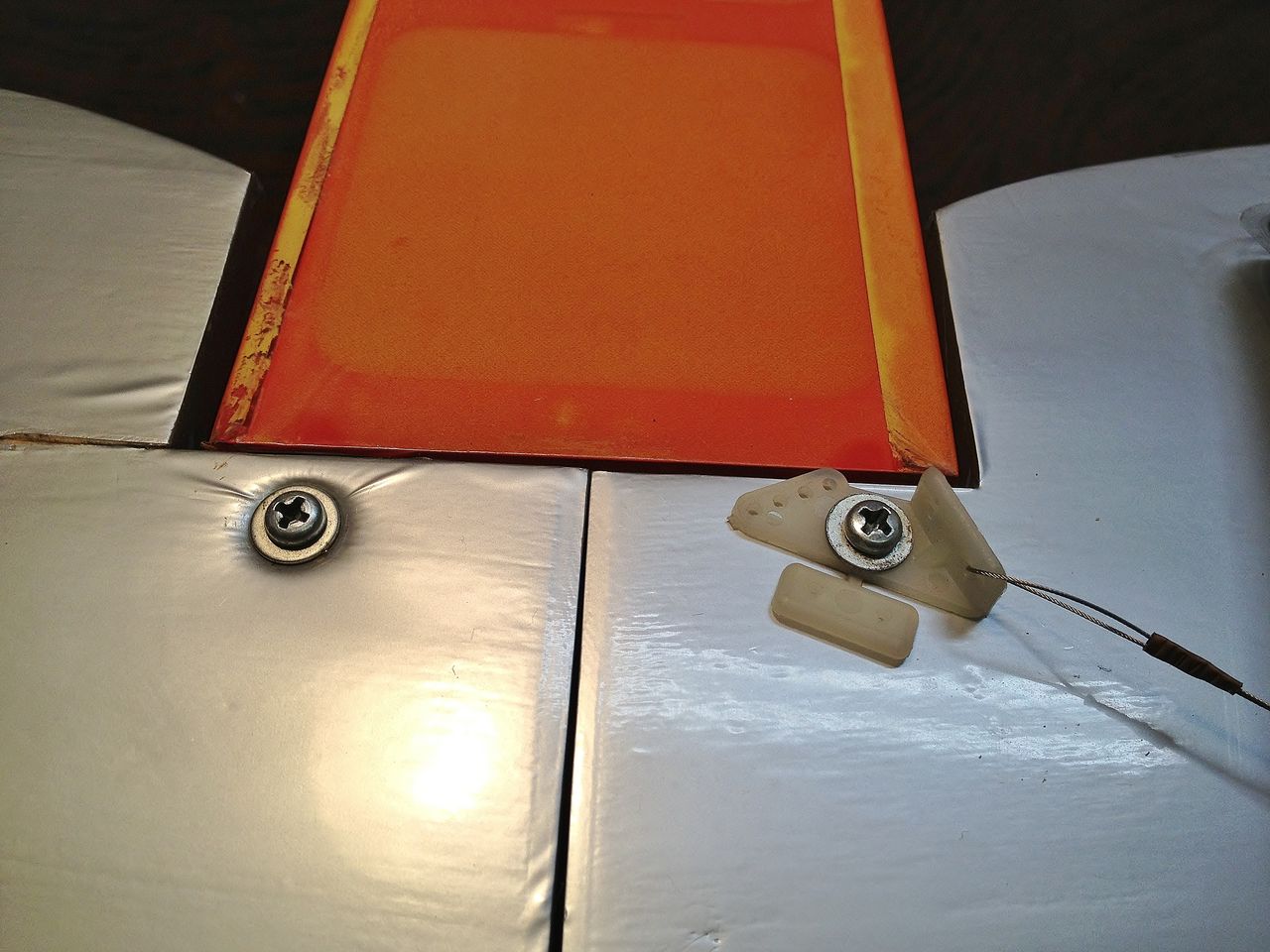

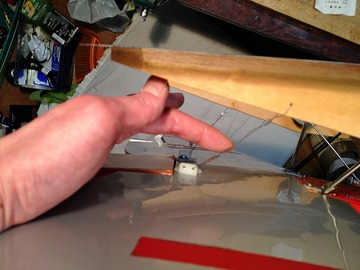

ウイングボルトと共締めする。ワイヤーの長さは6年前に作った時に調整済みだ。



IMG_3076
これが弛んだり突っ張たりするところが”みそ”なんだ。


  ヤベ!店、超暇なのに、スゲー忙しくなってきた


IMG_3057

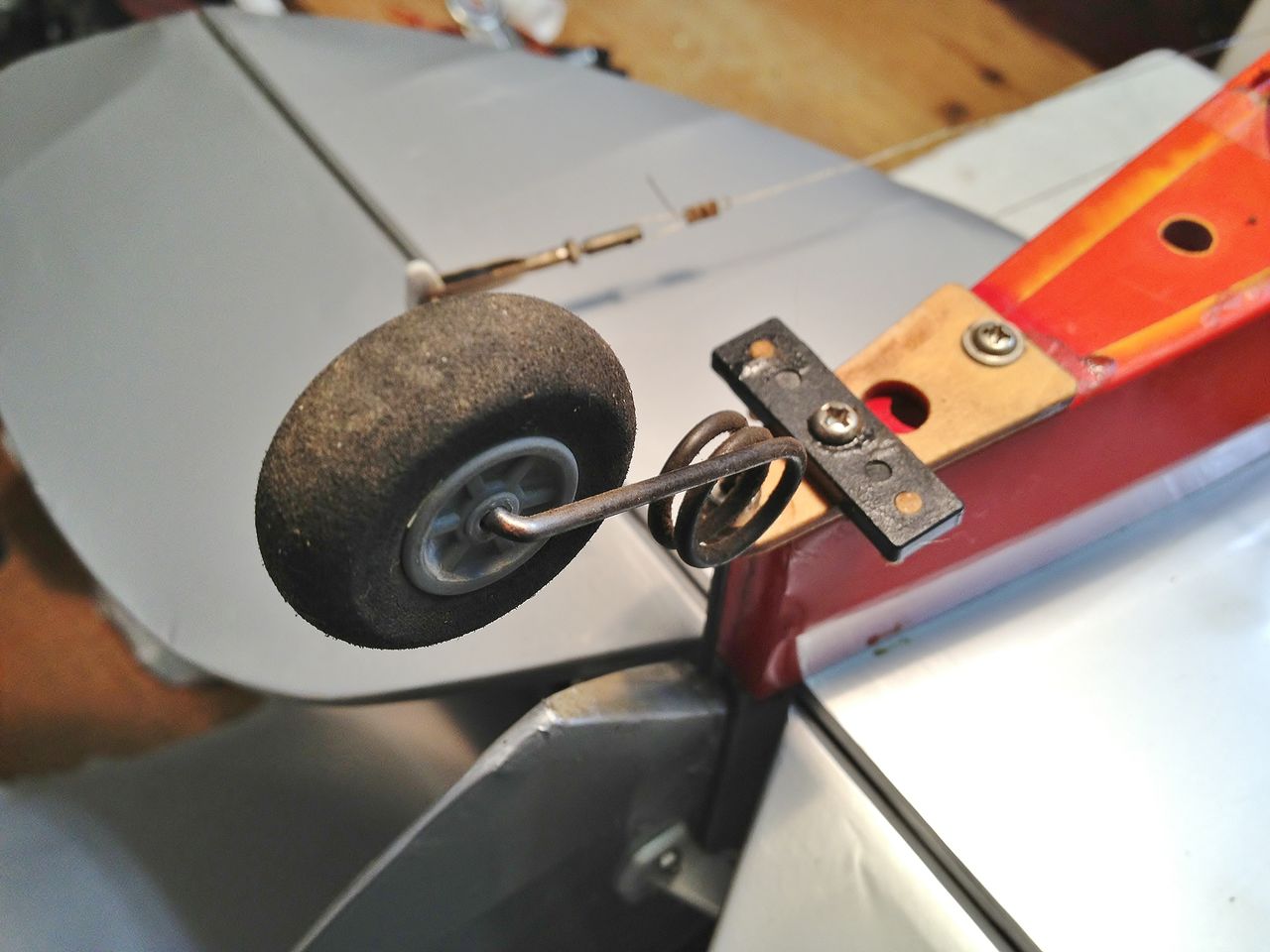

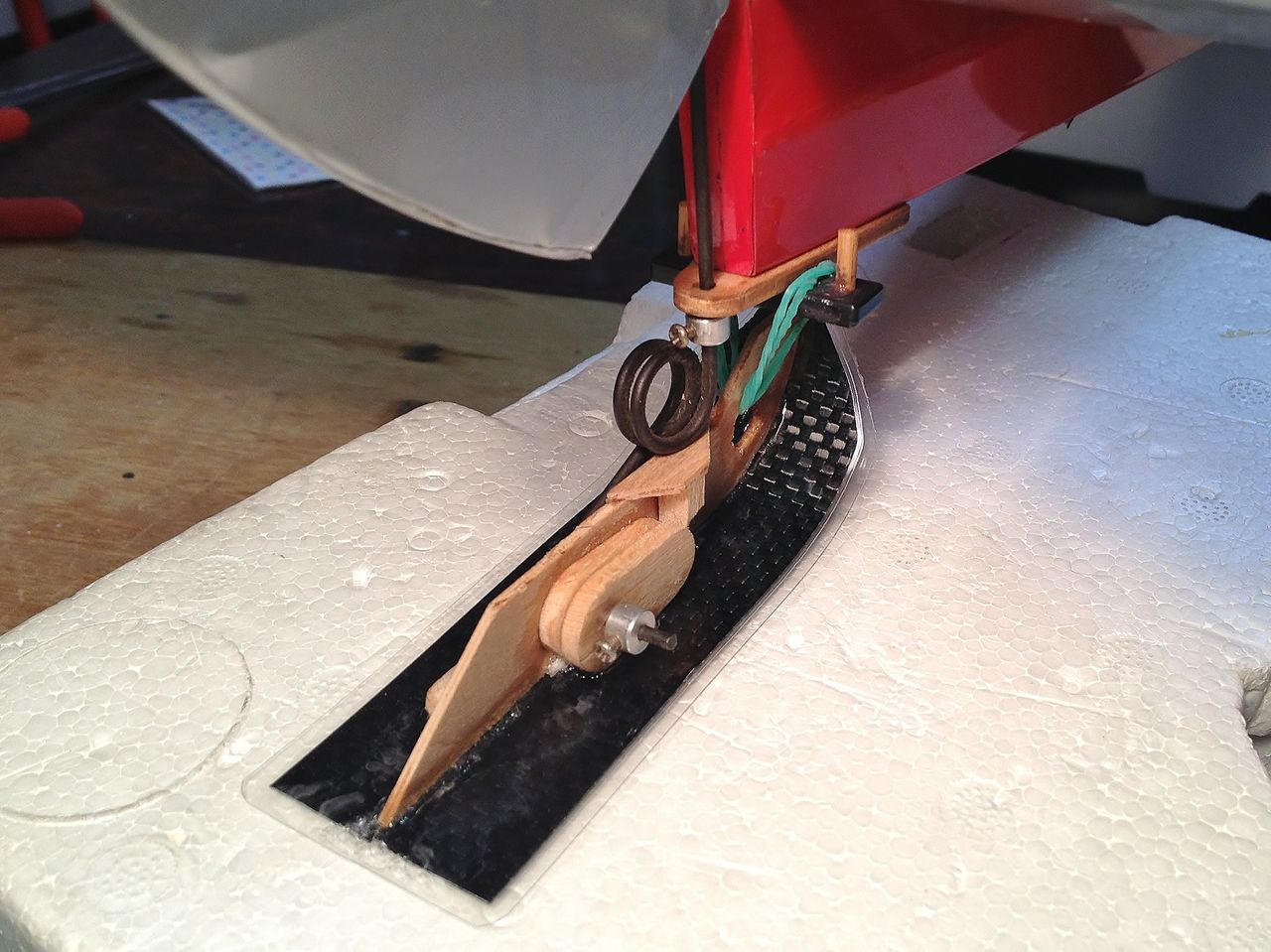

続きまして尾ソリの取り付け。尾輪の前に黒い長四角の自作パーツが見える。



IMG_3058
             こんな塩梅



IMG_3059

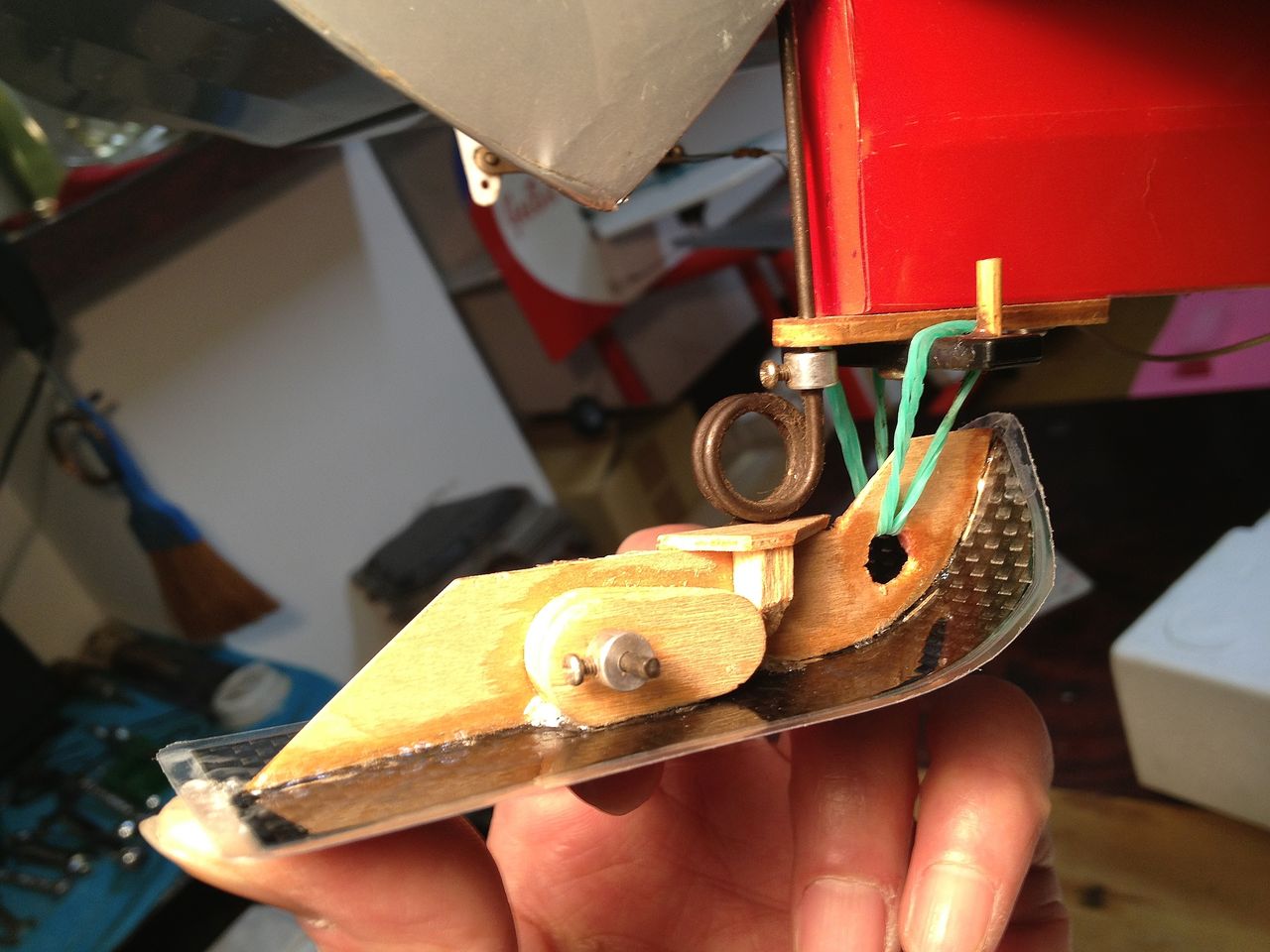

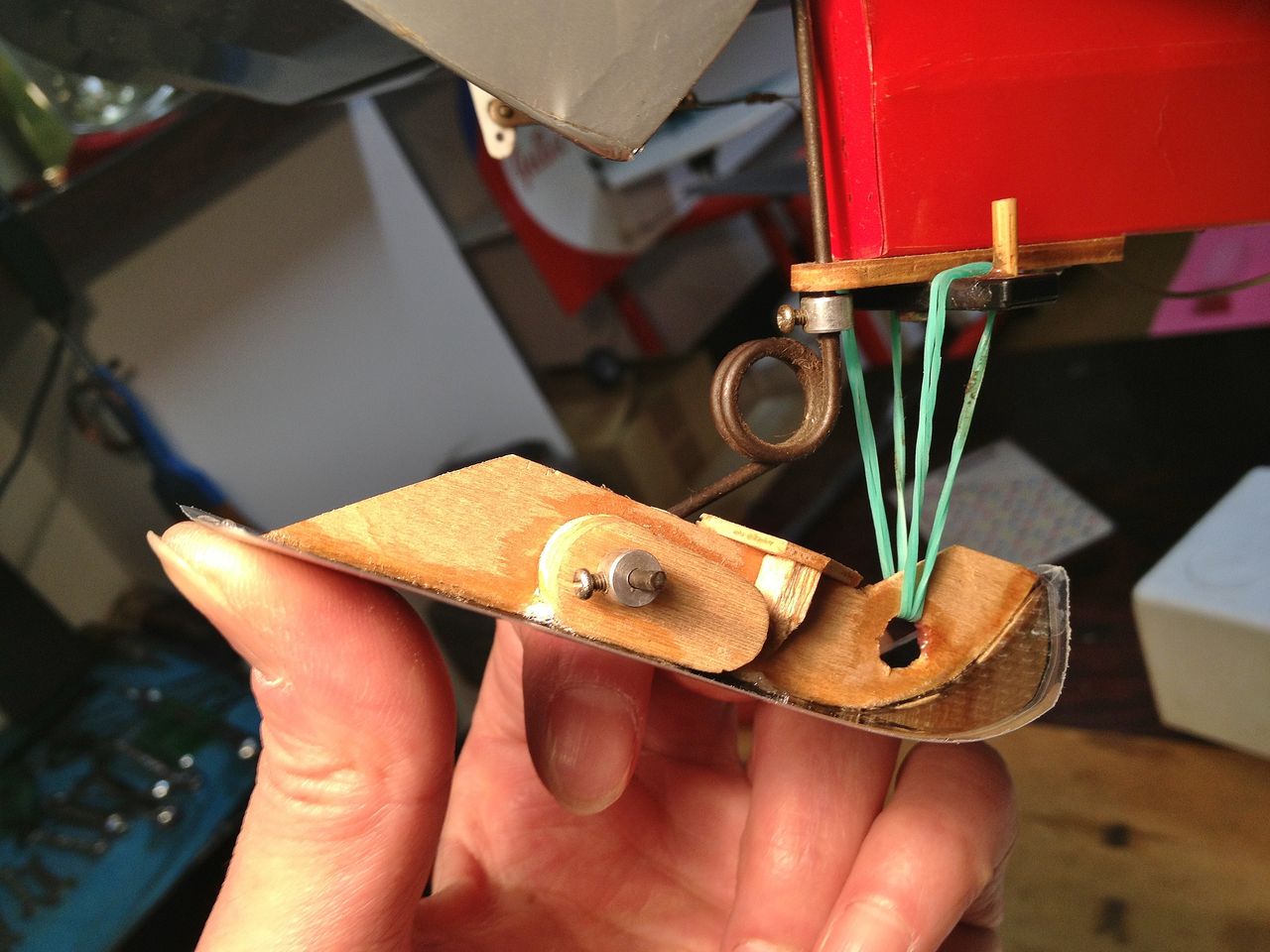

アシカの目玉に輪ゴムを通し、コレに引っ掛けるって寸法。



IMG_3060
IMG_3061
     このアシカがまた良い動きをします



IMG_3063
メインギヤの方は、こちらもゴムで輪っかを作り、



IMG_3064

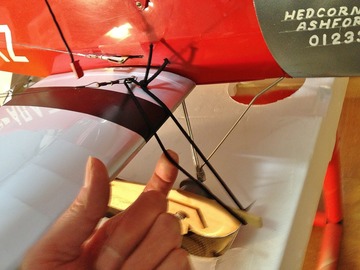

先端に引っ掛ければ終了。後ろのワイヤーが突っ張ってるんで、これ以上は上がりません。



IMG_3069
    ここにもゴムを使ったのが”みそ”なのだ。



IMG_3065

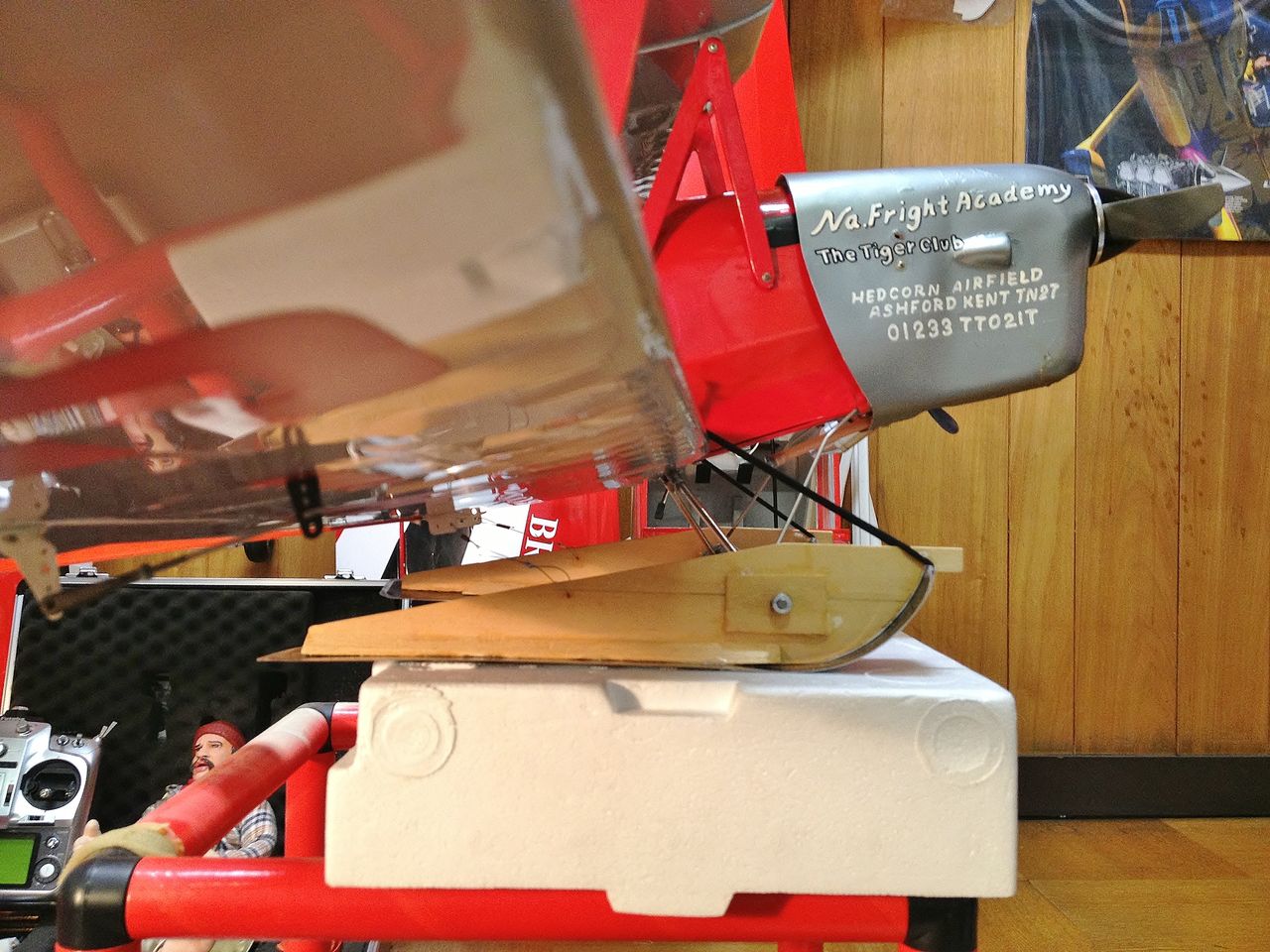

離陸滑走中は、お尻を持ち上げこの姿勢。やがてスピードが乗った頃合をみてエレベーターアップ(お尻を下げ)離陸となるのですが、



IMG_3068
この時、ソリが固定ではお尻が下がらない(頭が上がらない)のです。



IMG_3066
ゴムが伸びて主翼には迎え角がついています。これで初めて地面から離れるのであります。



IMG_3067
ゴムは伸び、後ろのワイヤーは弛んでいますが、尾ソリがありますからこれ以上の角度にはならないわけです。



IMG_3068
地面を離れますと、ゴムの力で機軸線と平行になり飛行に悪影響を与えないってわけです。

あったまイイなオレ!こんなシンプルで確実な構造のソリ、一晩で考え付いたんだから。なんつって。


IMG_3075

さあ、スキー裏面の超エキサイティングな補強とは?
       ソチ五輪チックなハイセンスでまとめてみました

             明日につづく、


IMG_3077

「明日につづく、」て本日の売り上げ、
               たったの300円ですぞ300円

       明後日までつづいたら店潰れっとー!

クソ!また雪だ〜、これはもう 「ソリ」 しかない【橋輪Blog】

    クソ!また雪だ〜、これはもう 「ソリ」 しかない

IMG_3029

先週の大雪につぎ、またもや来やがった。これはもう2週連続商売上がったり。商売もそうだが遊びも2週連続アウト間違いなし。もう我慢できない。

             ソリ付けよう

IMG_2958
こんだけ積もったらスーパーバルーンタイヤでも無理だろう。



IMG_3010

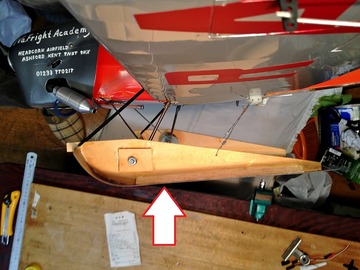

これが6年ほど前の雪が降った夜に一夜漬でこさえたソリ。ばっちりフライトテスト済みだから問題ないはず。でも白いプラ板が大分黄ばんだな?


            おっと、これは!

IMG_3011

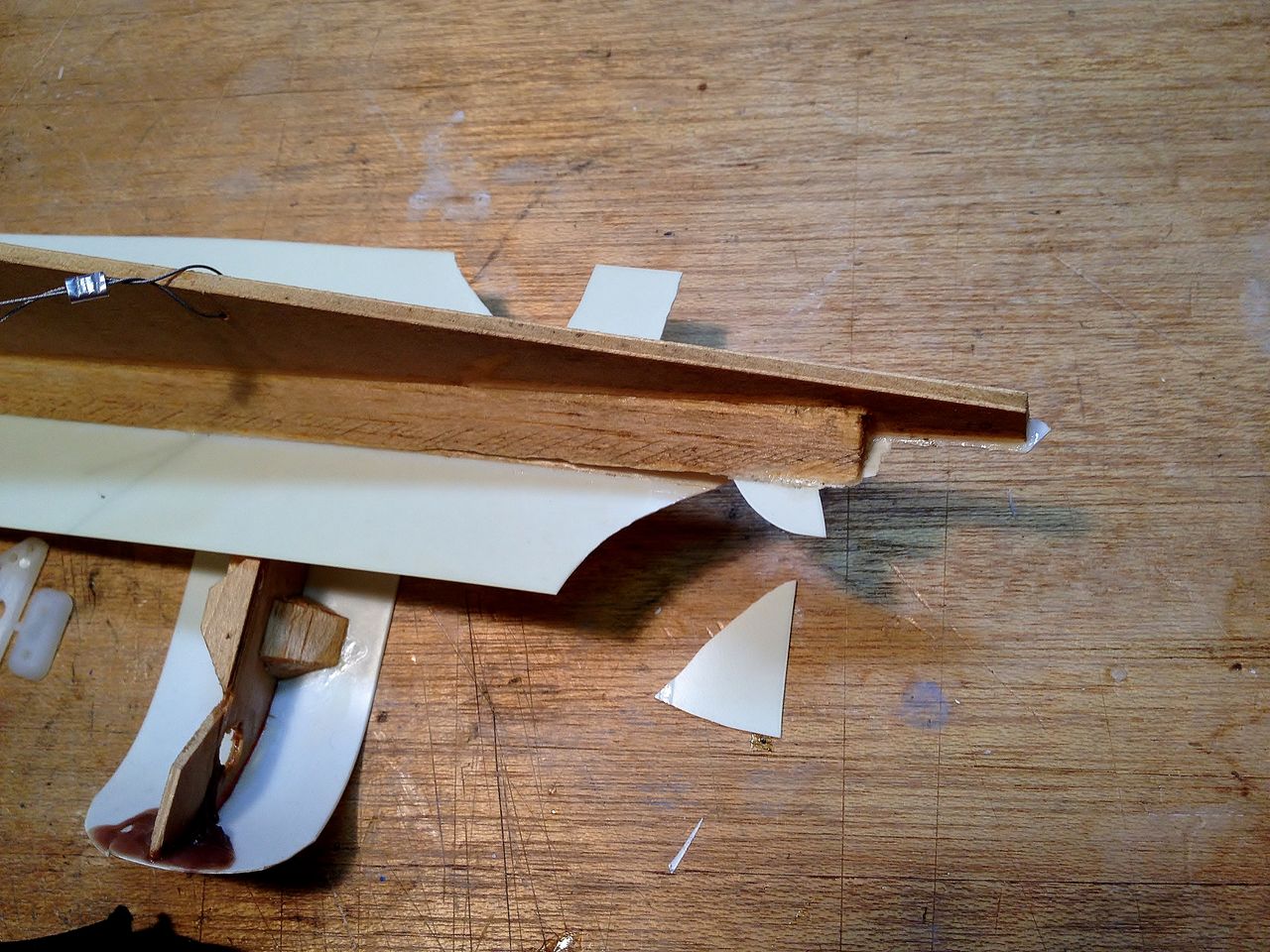

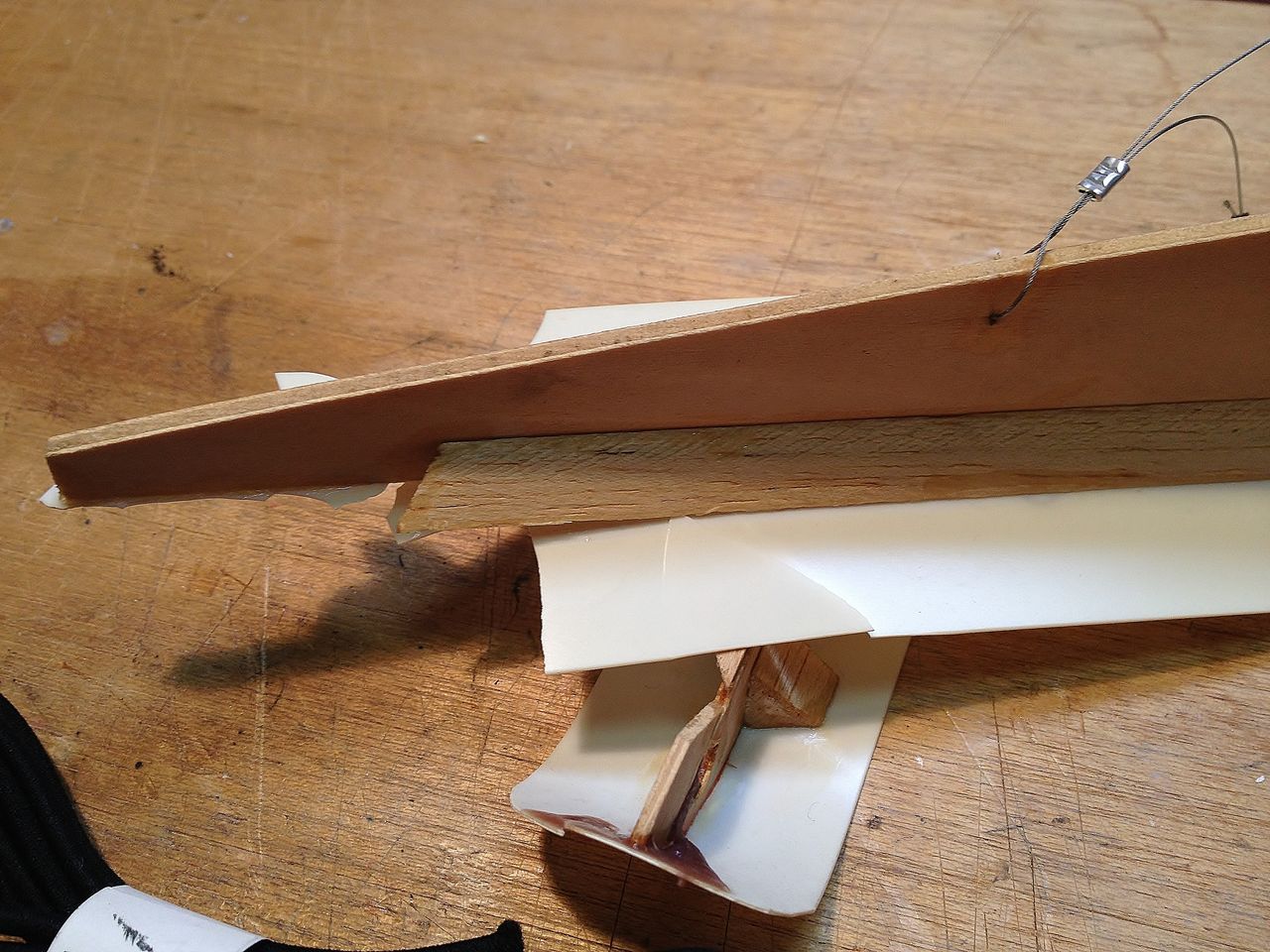

     軽く触っただけでパキパキ割れて行くぞ、



IMG_3012
       完全なるプラスチックの劣化だ

6年も経ってるんだ、しかたない  ピンチ!
        でも、ちょっと面白いこと考えちゃったもんね〜

            明日につづく、

Deity のハンドルバー VILLAINの大特価放出 【橋輪Blog】

  Deity のハンドルバー VILLAINの大特価放出です

1

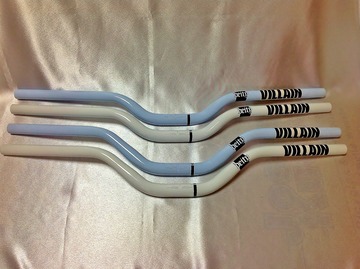

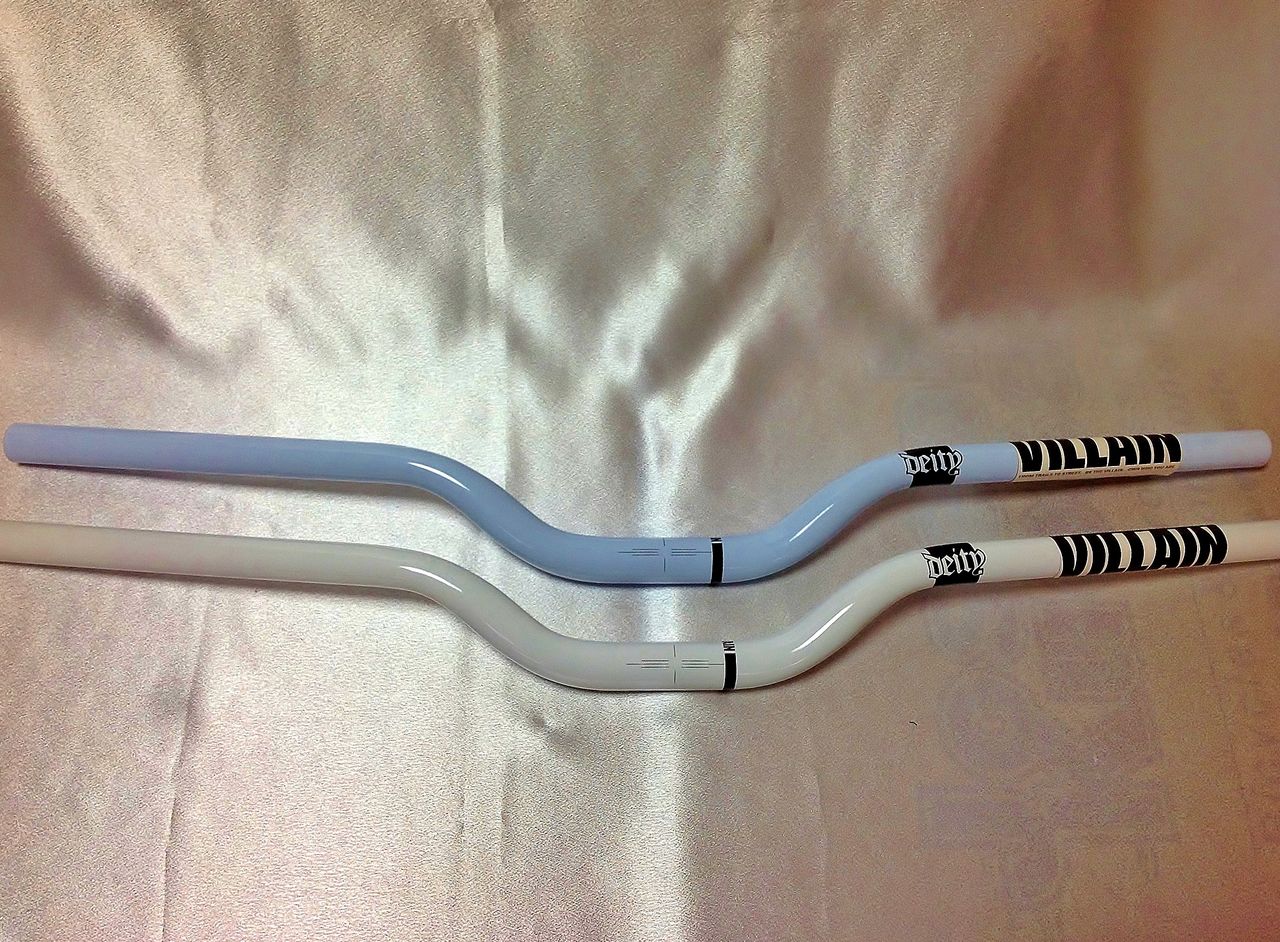

タフ&ビューティーが大人気のアメリカンエクストリームライドブランドDeity
ダートジャンプや本気のトリックライドに最適なバーです


IMG_3723
                      ライズは50mmと75mm



IMG_3728

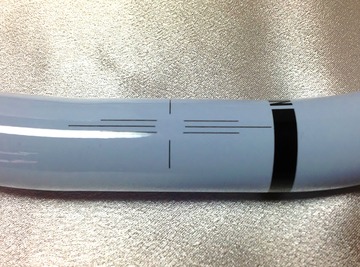

                          クランプ径25.4mm



IMG_3727
             カラー:ホワイト



IMG_3726
            カラー:ライトブルー




IMG_3724
        VILLAIN2      7.350円
          ハンドル幅 710mm

      ステムクランプ径 25.4mm

             ライズ 50mm

     ベンド9°スウィープ、5°アップスウィープ

          材質2014 T6アルミニウム

            平均重量318g

IMG_3725
           VILLAIN3  7.350円

           ハンドル幅 710mm

       ステムクランプ径 25.4mm

              ライズ 75mm

      べンド9°スウィープ、5°アップスウィープ

         材質2014 T6アルミニウム

             平均重量329g


       2サイズ、2カラー 4本のみ

    70%OFF!!!   2.200en
                早い者勝ち!

北海道のKさんからの塗装依頼 AEROSPOKE 【橋輪Blog】

北海道のKさんからの塗装依頼 AEROSPOKE

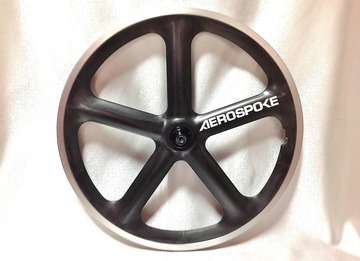

北海道のDAHON Mu P8 / Mu P8 ltd / etc 所有のKさんから、AEROSPOKEホイール塗装依頼です

IMG_3704
持ち込まれたフロントホイールはエンド幅74mmのDAHON / tern 用です。



DSC_0085

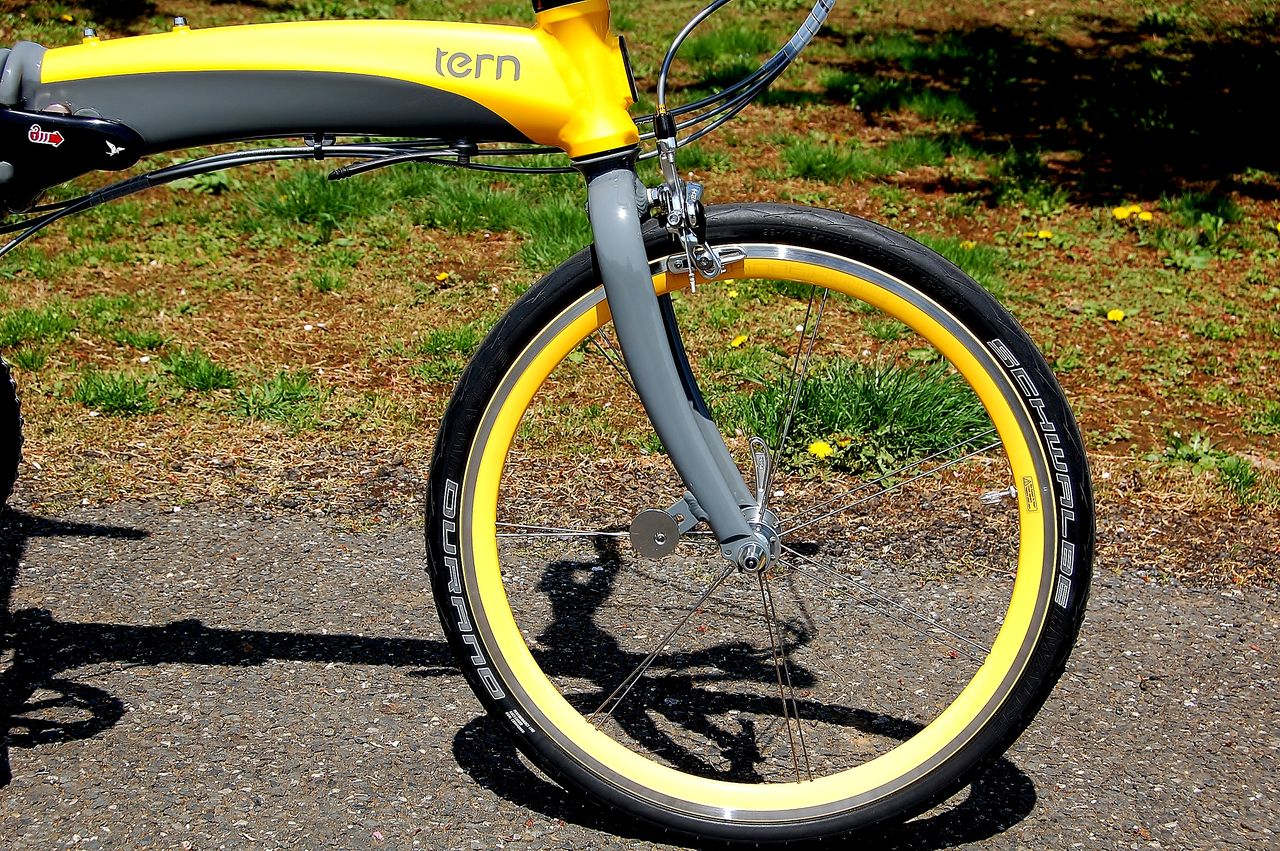

tern Verge X30h のフロントに取り付けたいらしい。

「イエローですかねー、グレーが良いですかねー?」と相談されたので、例の如く遊び心満載のグラデェーションをお勧めしてみました。


DSC_0006

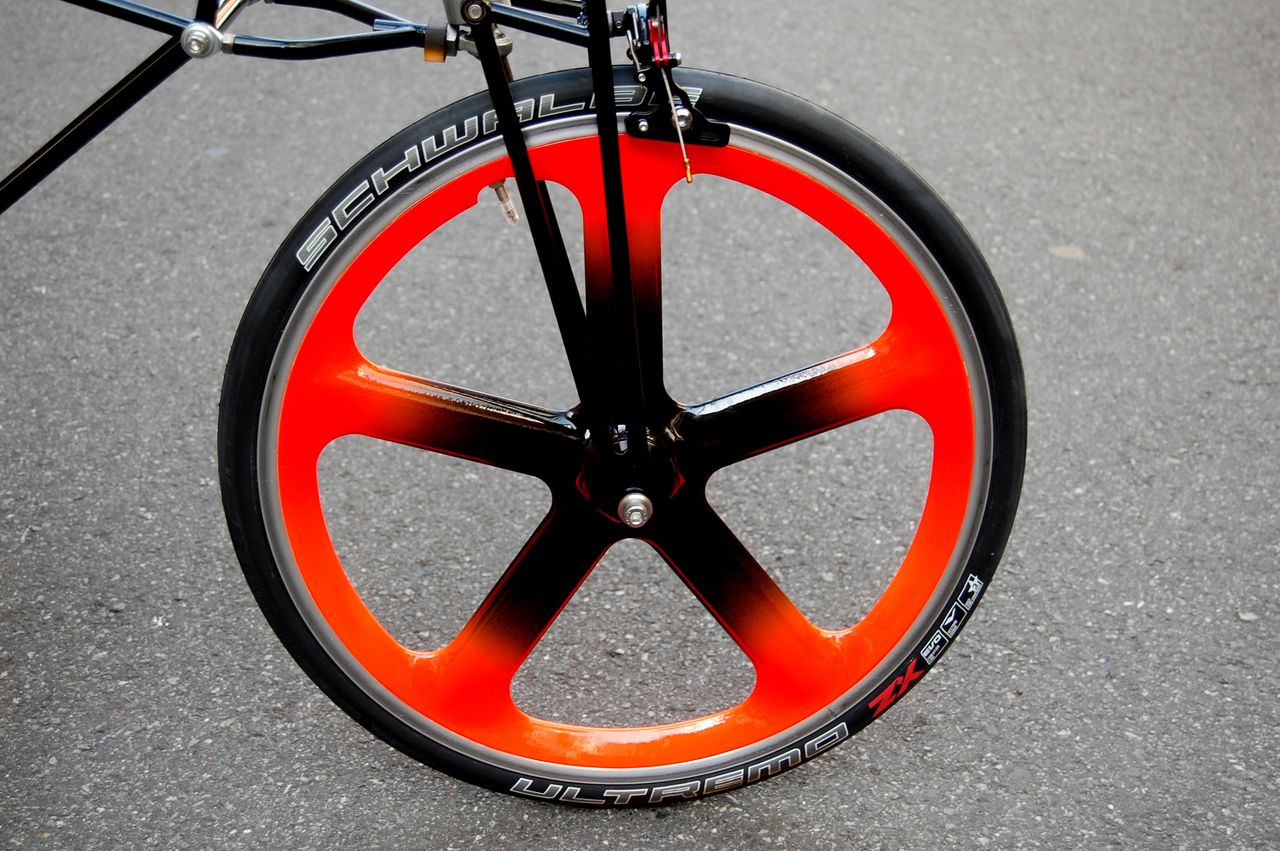

以前塗装した”オッサンKIMORIのブラック / オレンジグラデーション。



IMG_3705

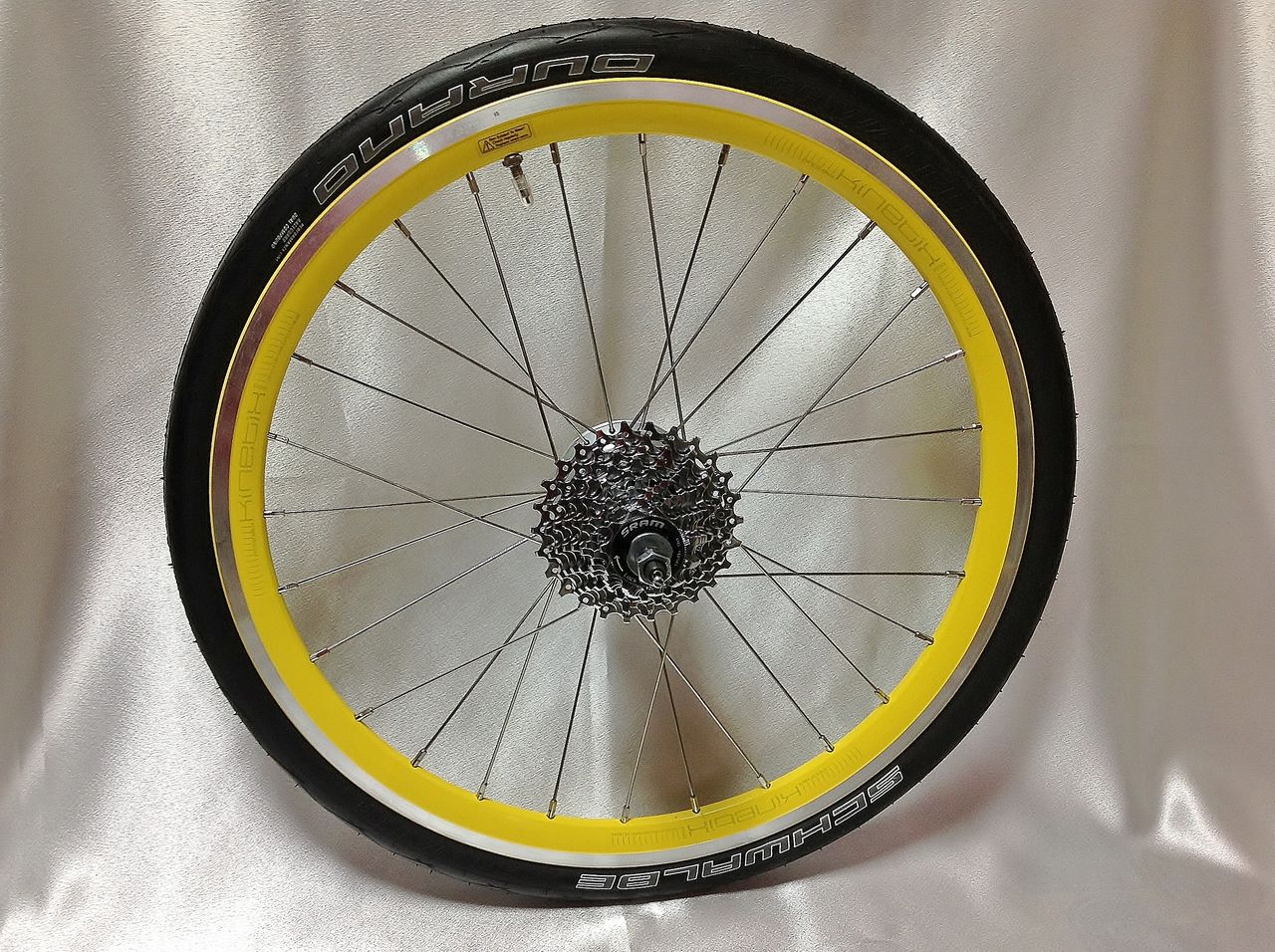

ホイールリムのイエローとFフォークのグレーをカラーサンプルとした。

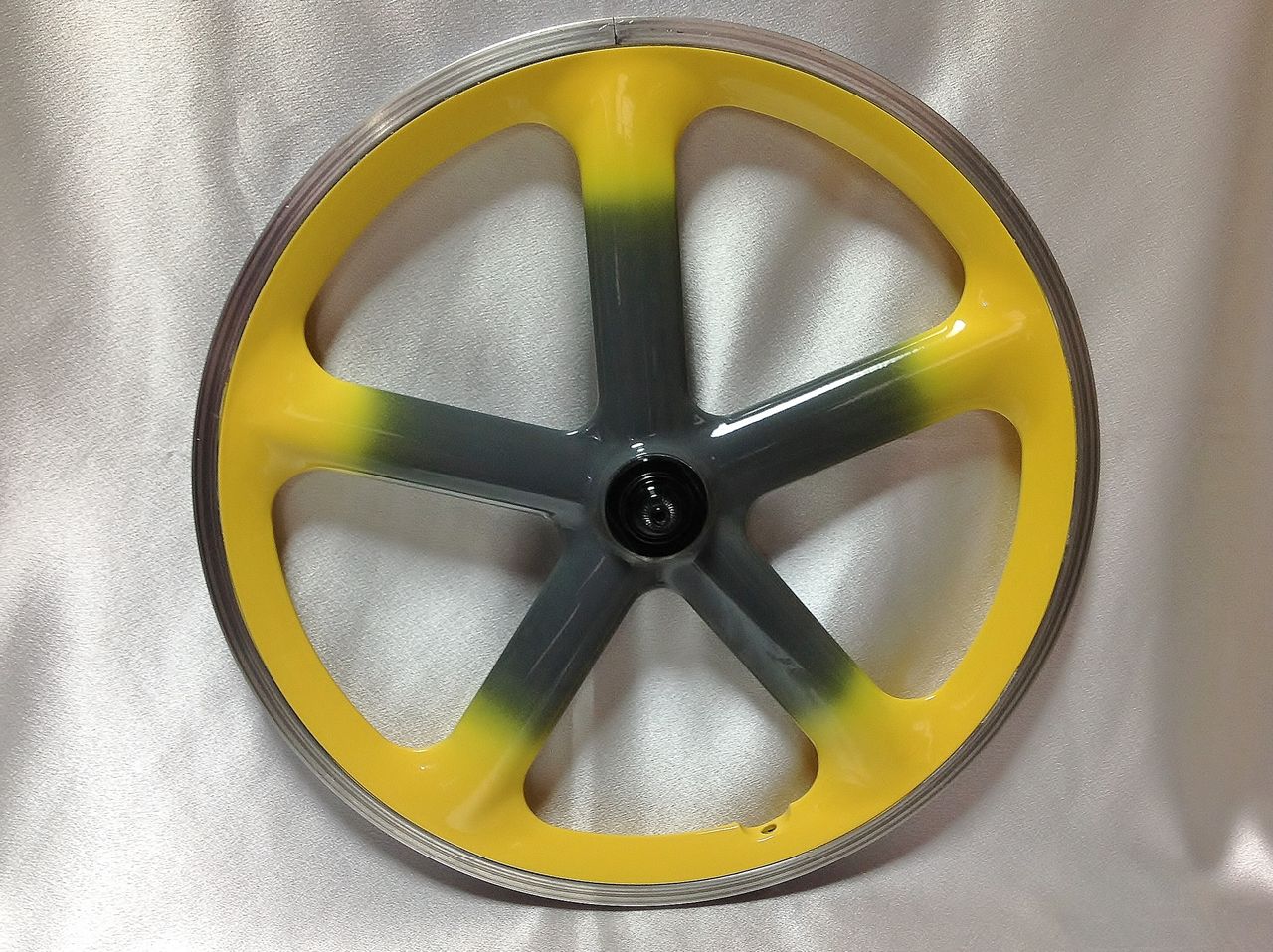

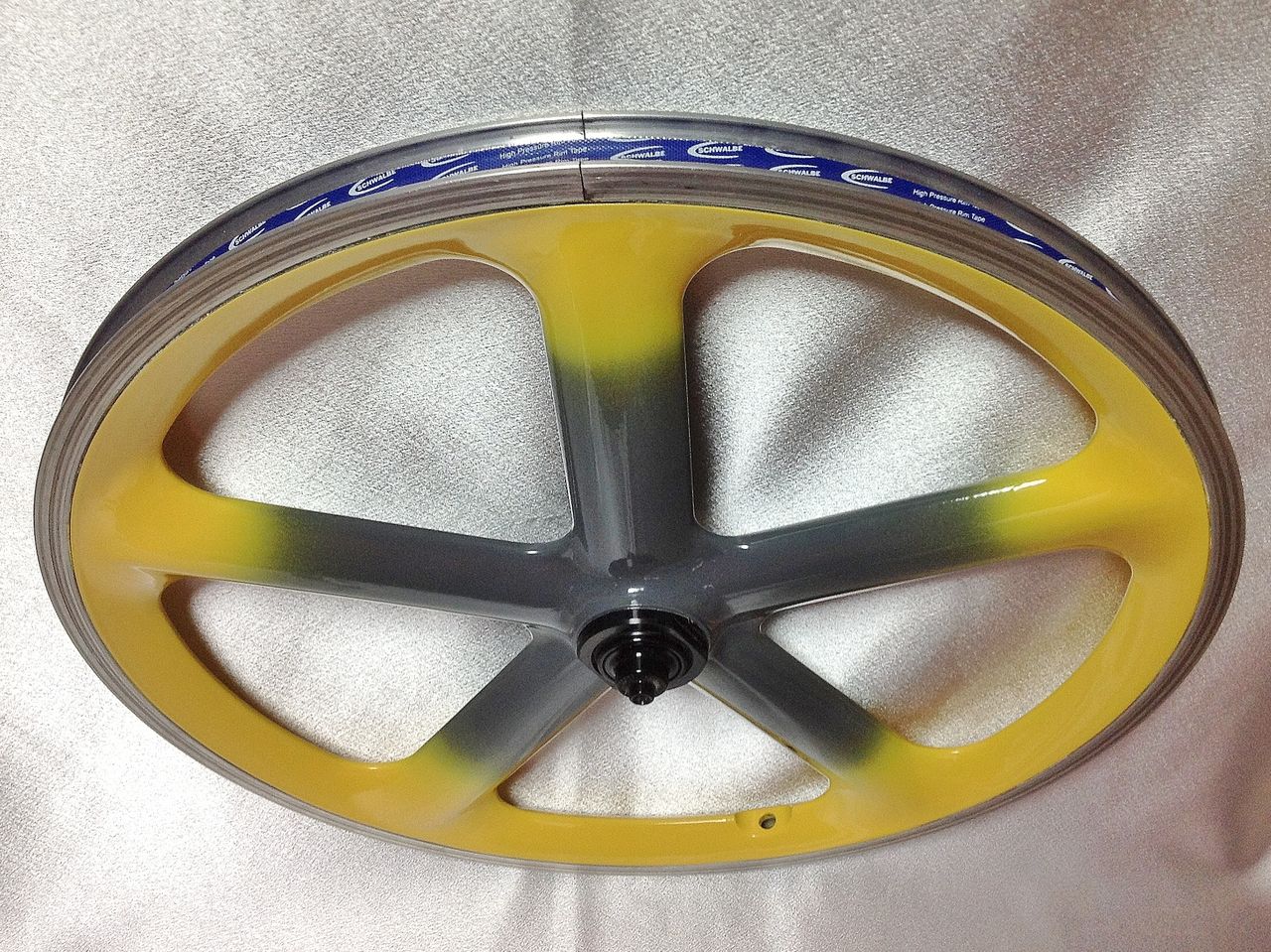

出来上がりがこれ
