DAHON K3 PLUS(その48)

IMG_1140

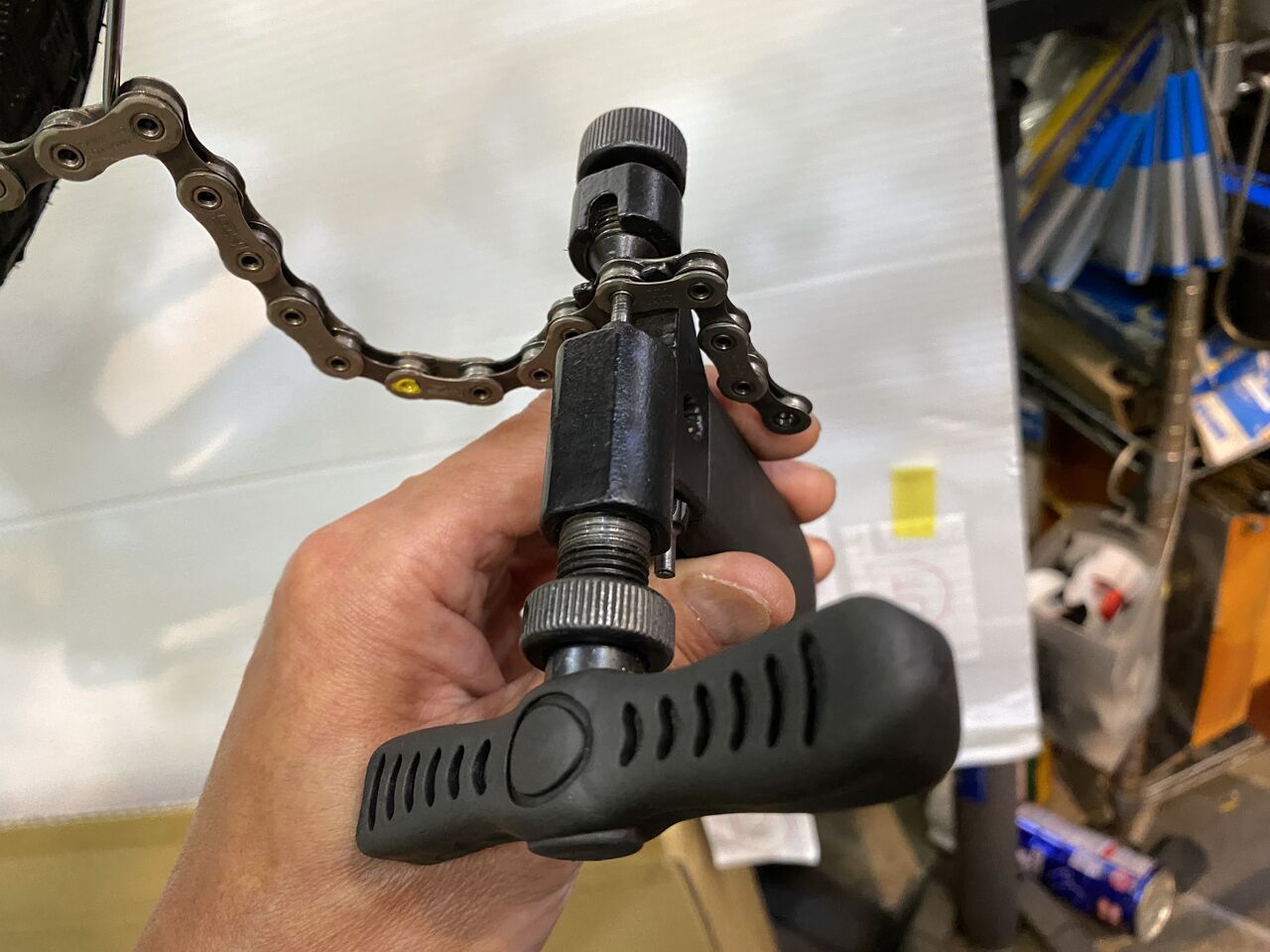

様々なテストの結果、チェーンは二コマカットで行こうと思います。

IMG_1141
IMG_1142

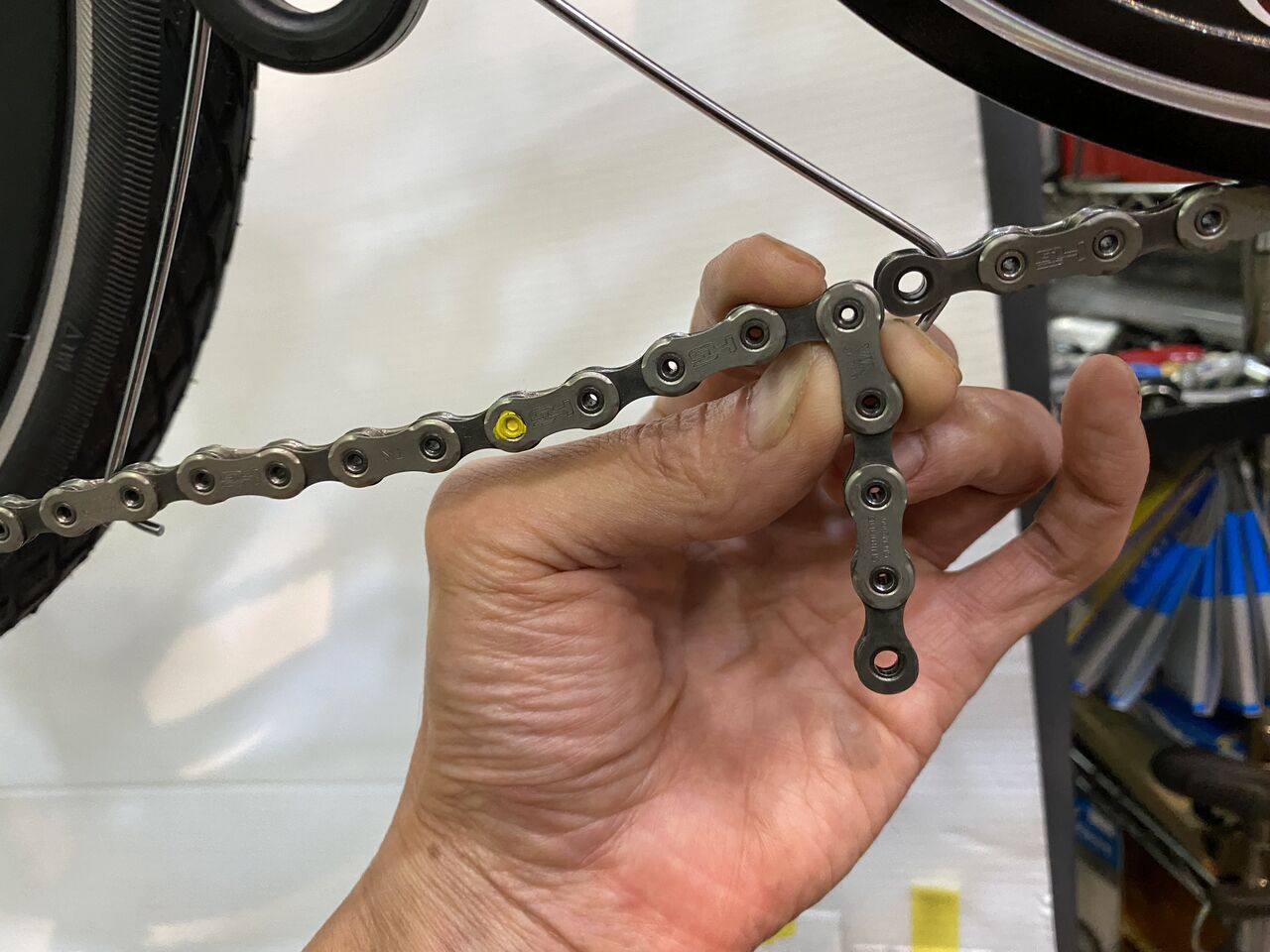

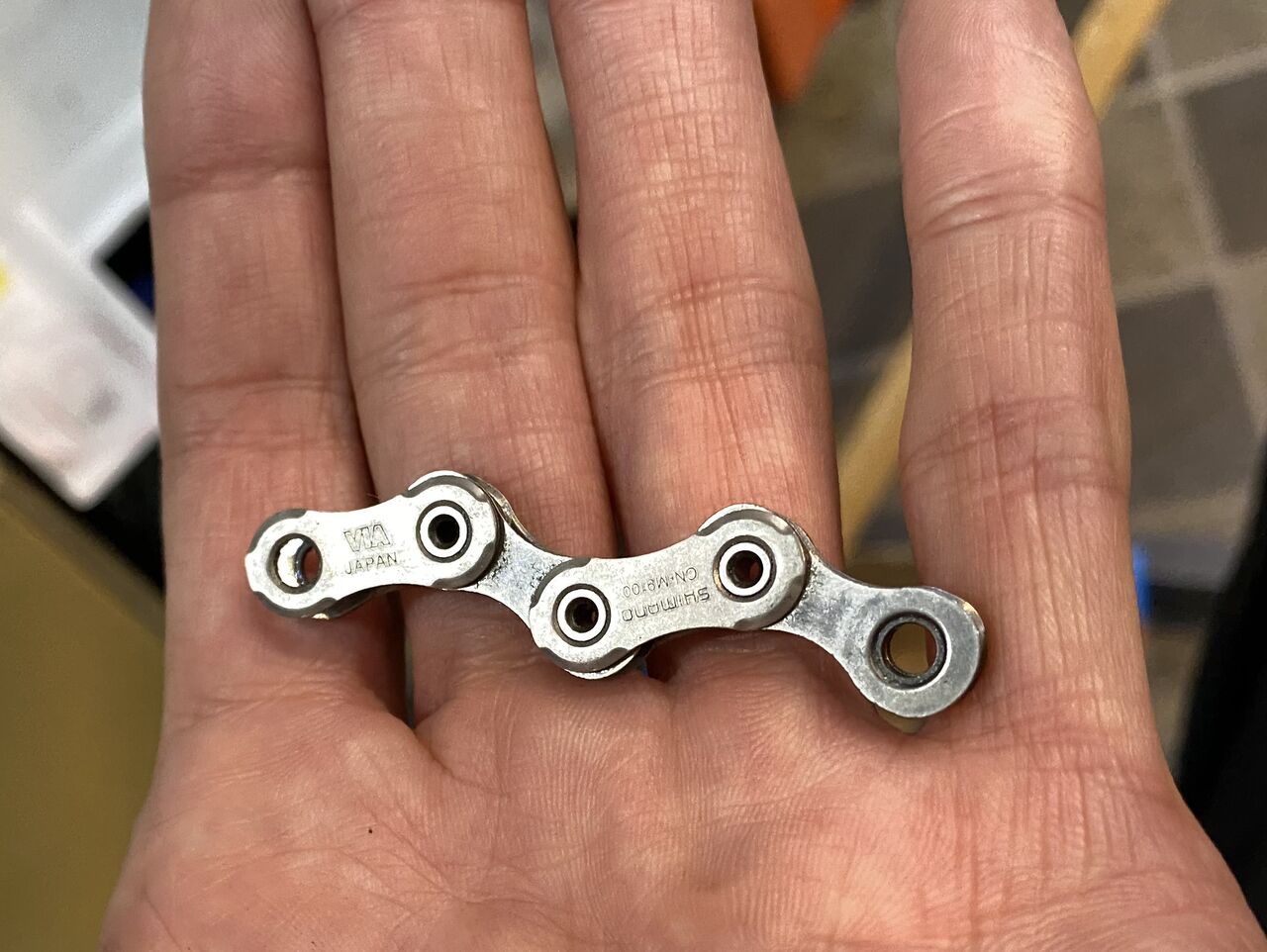

切ったチェーンは、テストチップで持っておこう。



IMG_1143

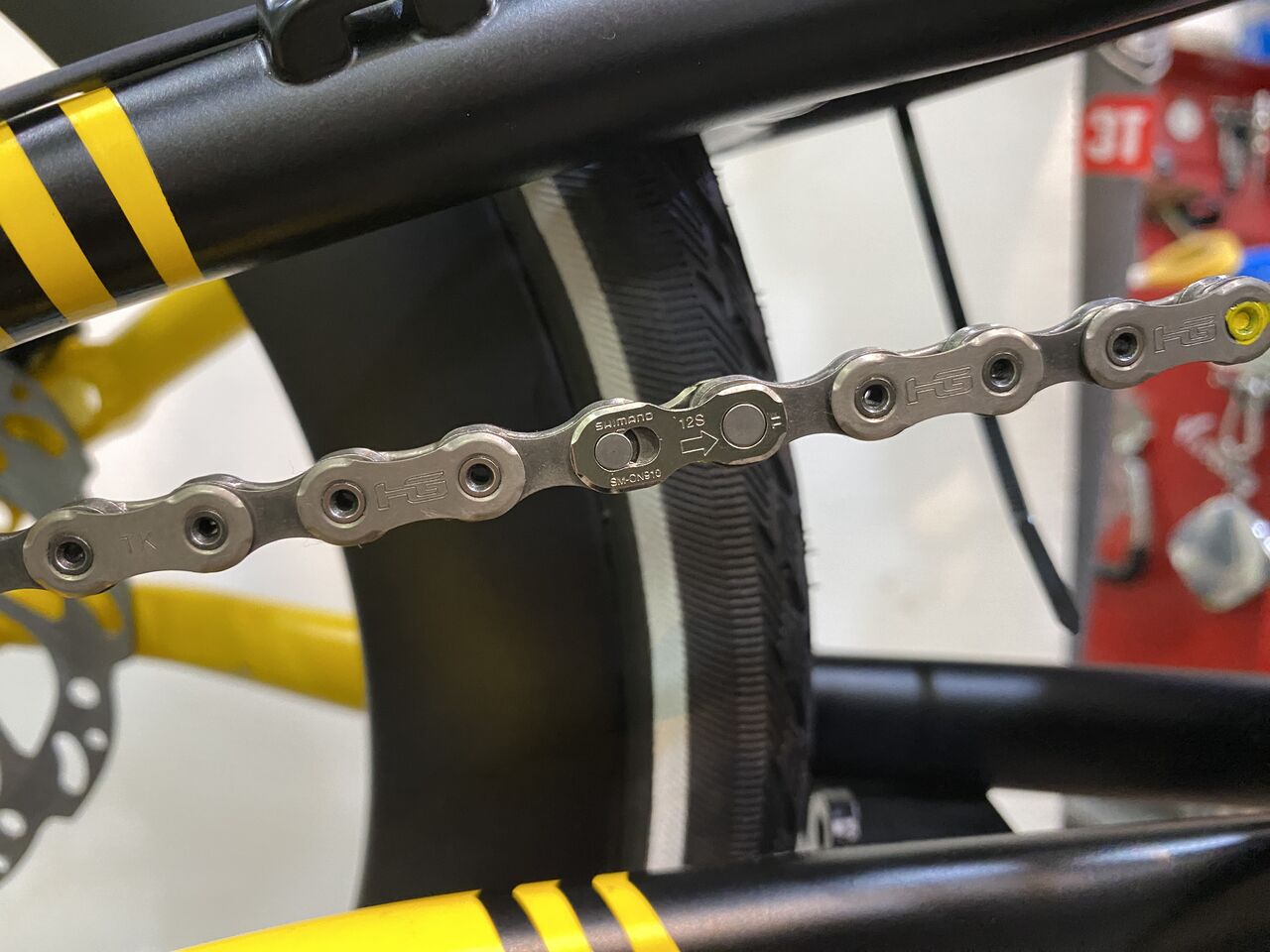

ここでミッシングリンクを完全ロック。



IMG_1146

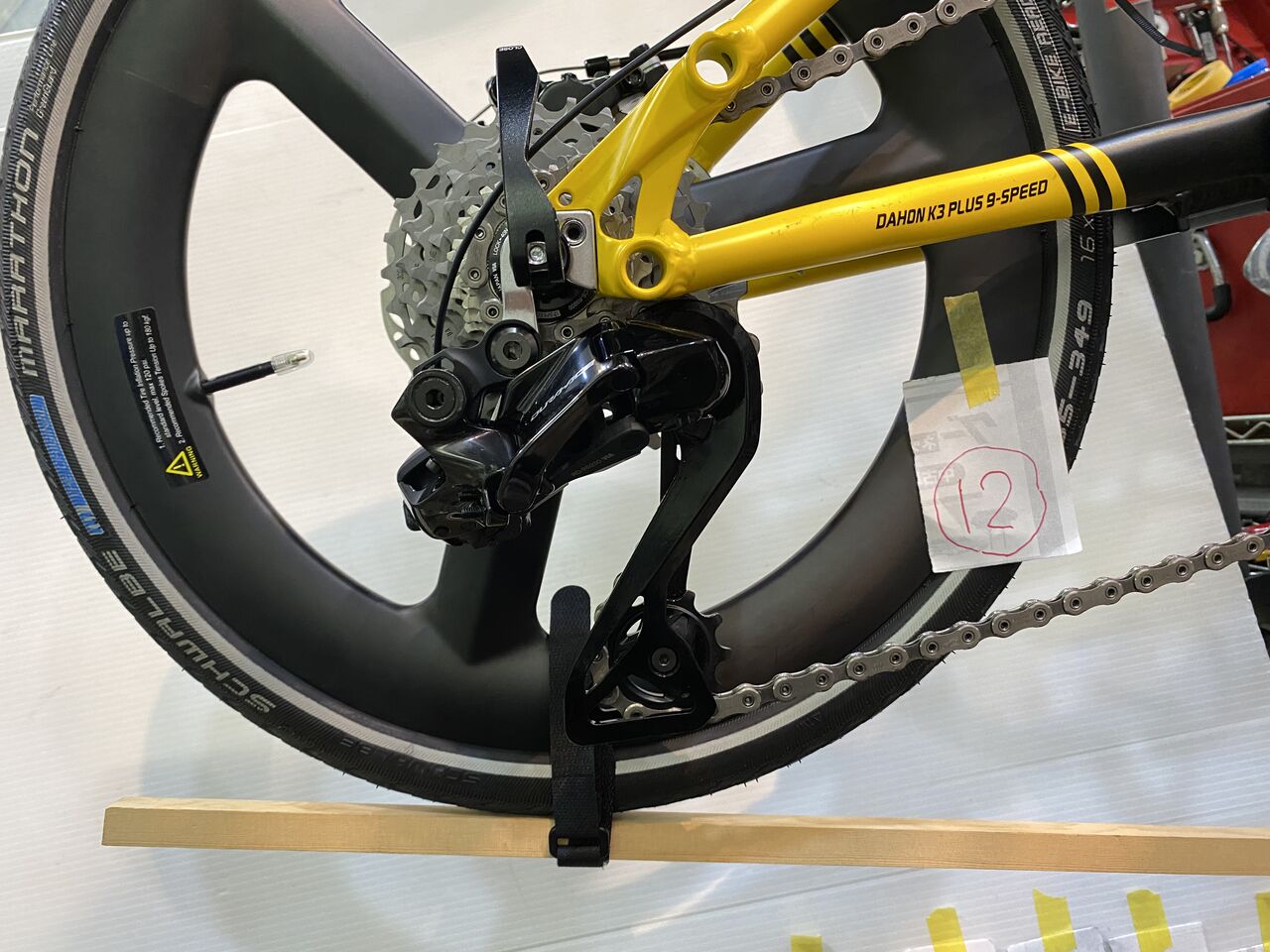

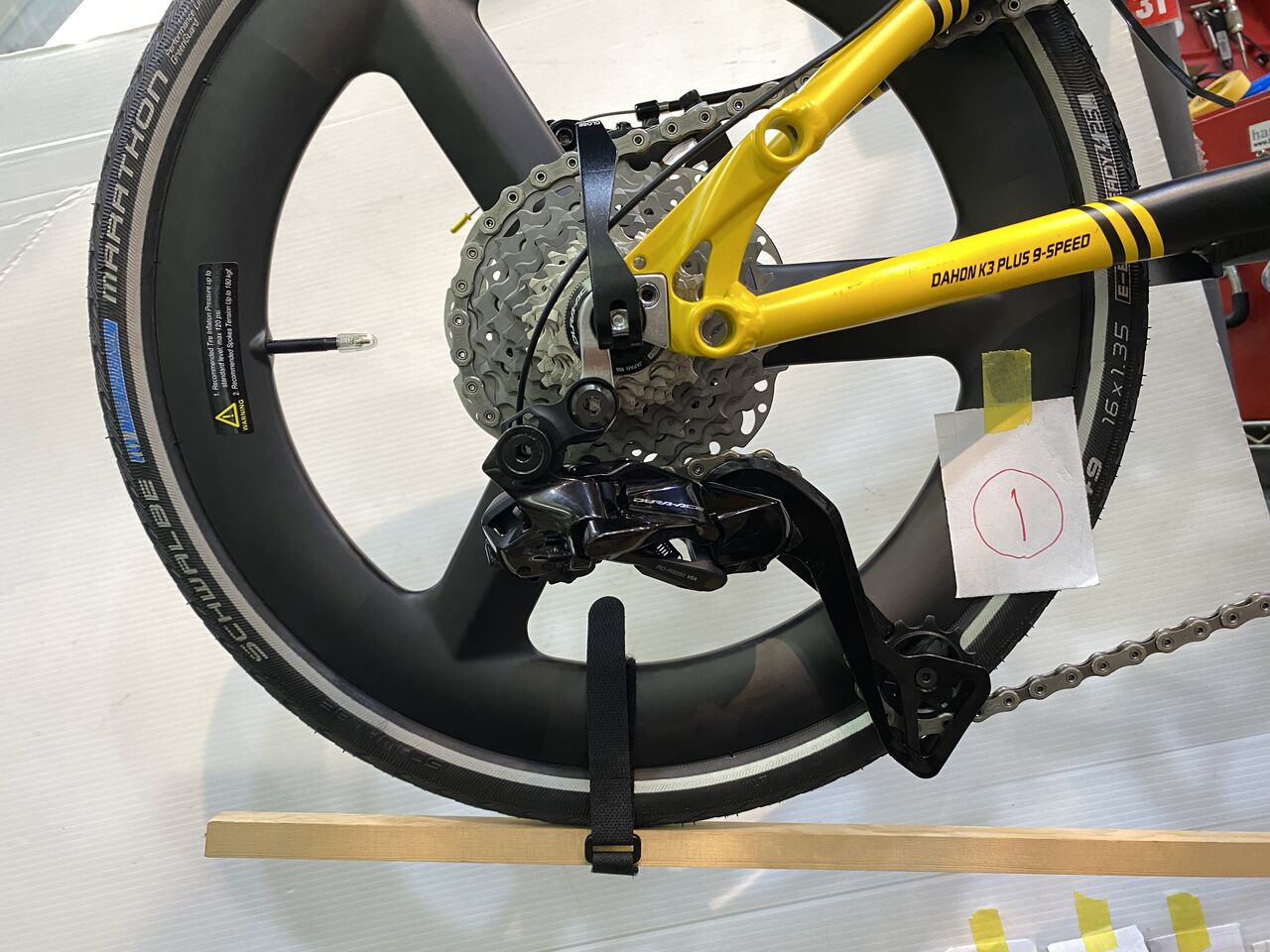

12速トップです。小径車のためケージには、一コマカットでも十分なチェーンテンションが掛かっていましたが、地面とのよりクリアランス確保で二コマカットにしました。


IMG_1145

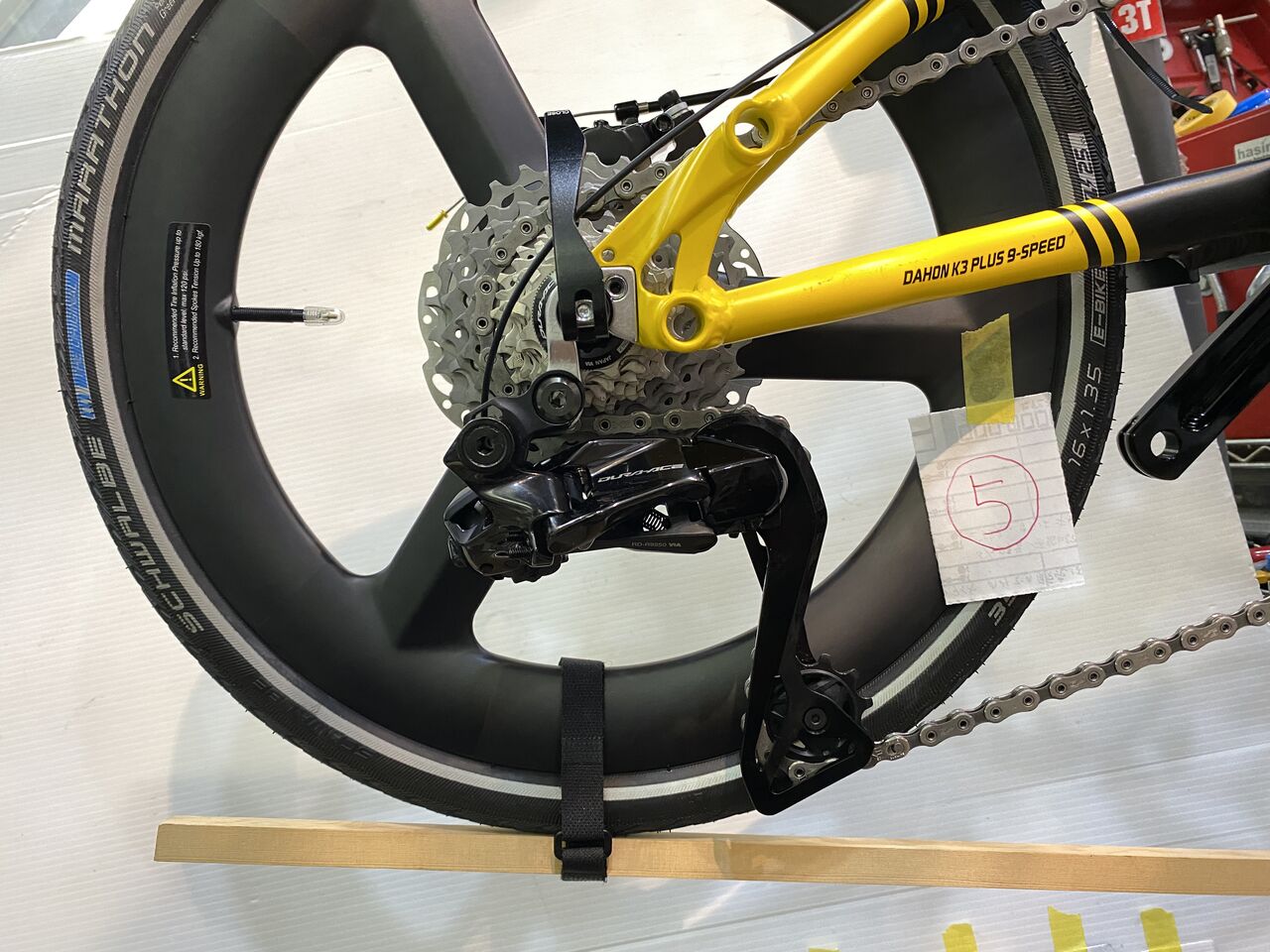

5速目。



IMG_1144
ローです。



IMG_1153

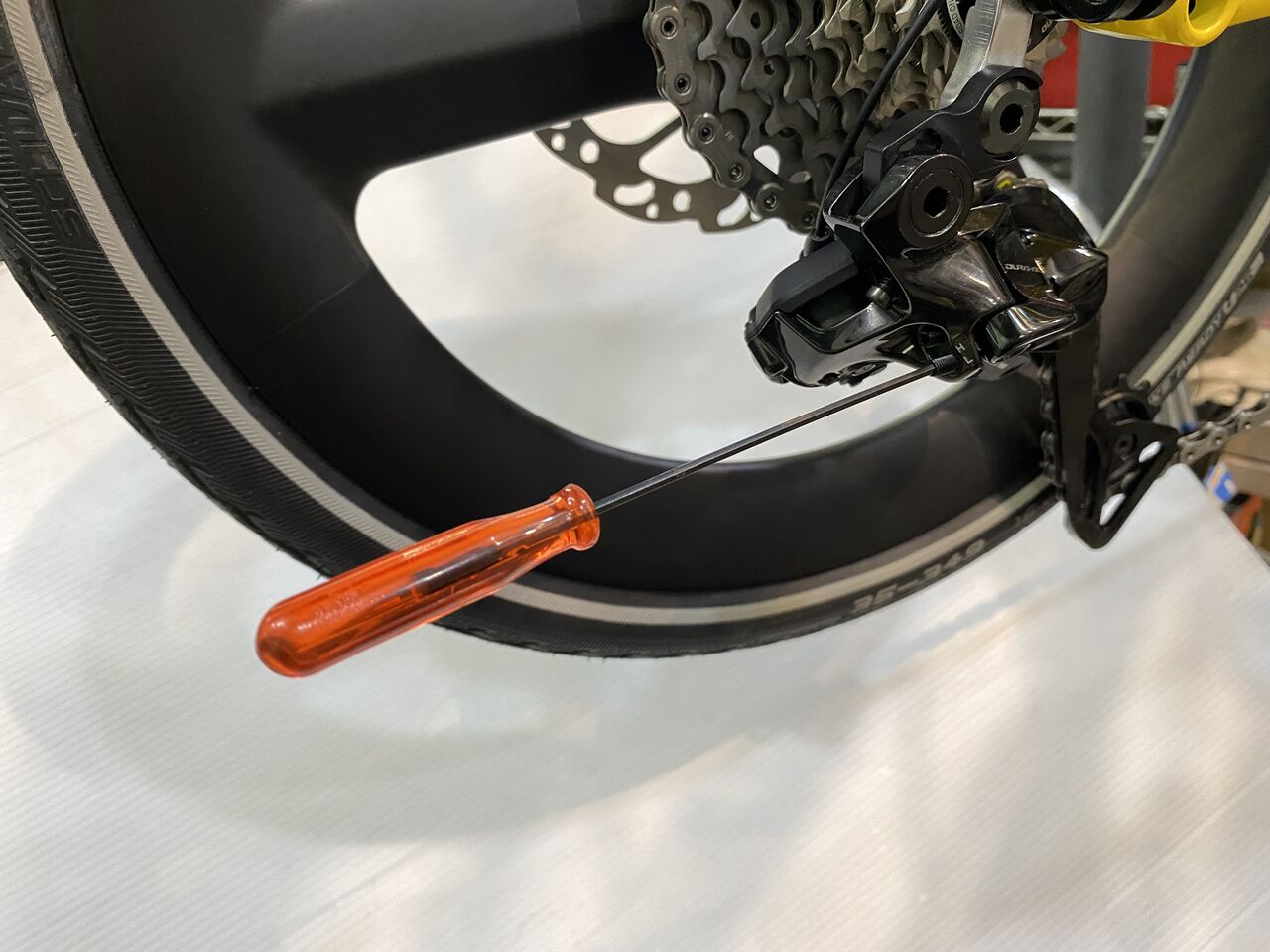

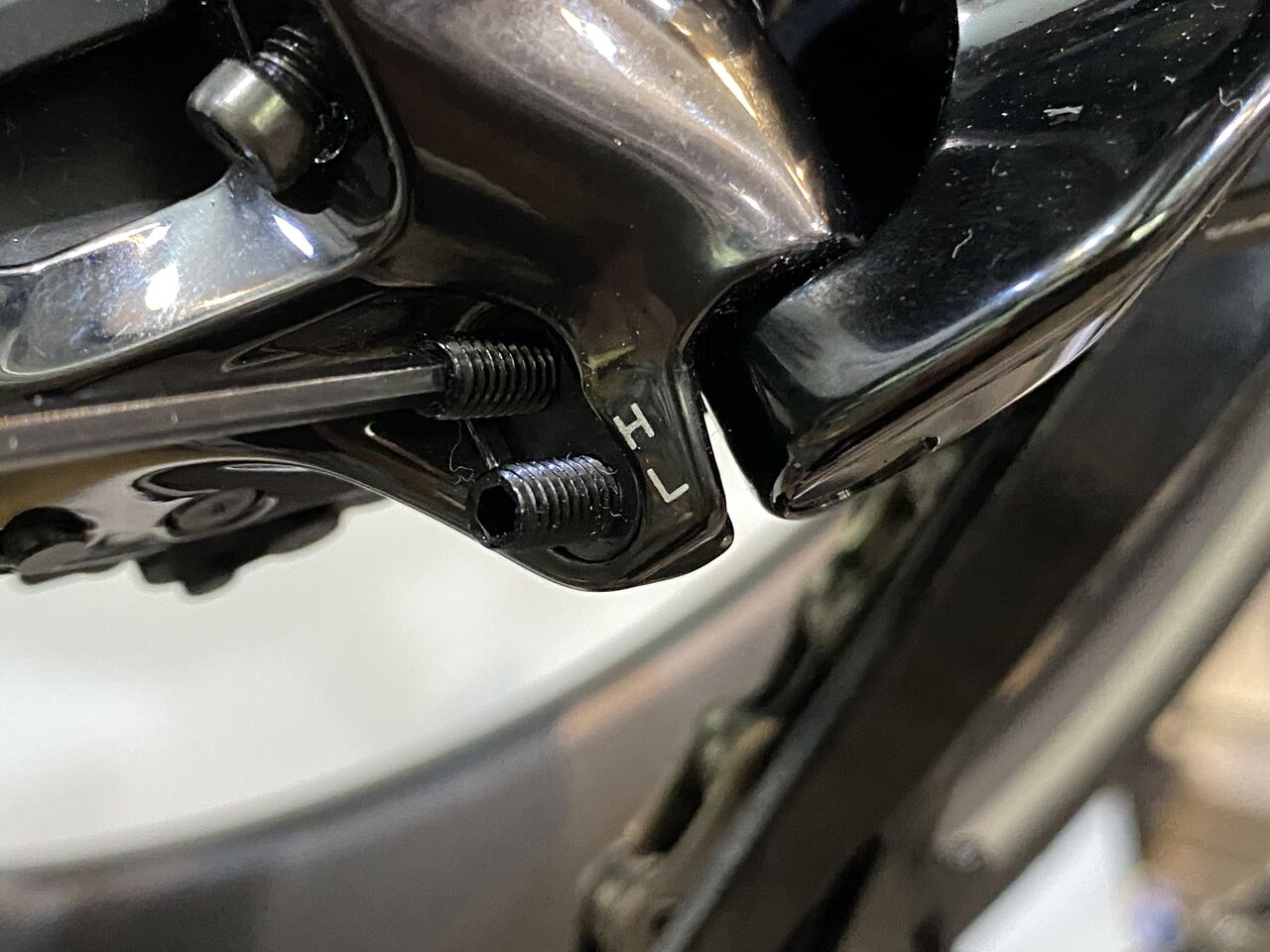

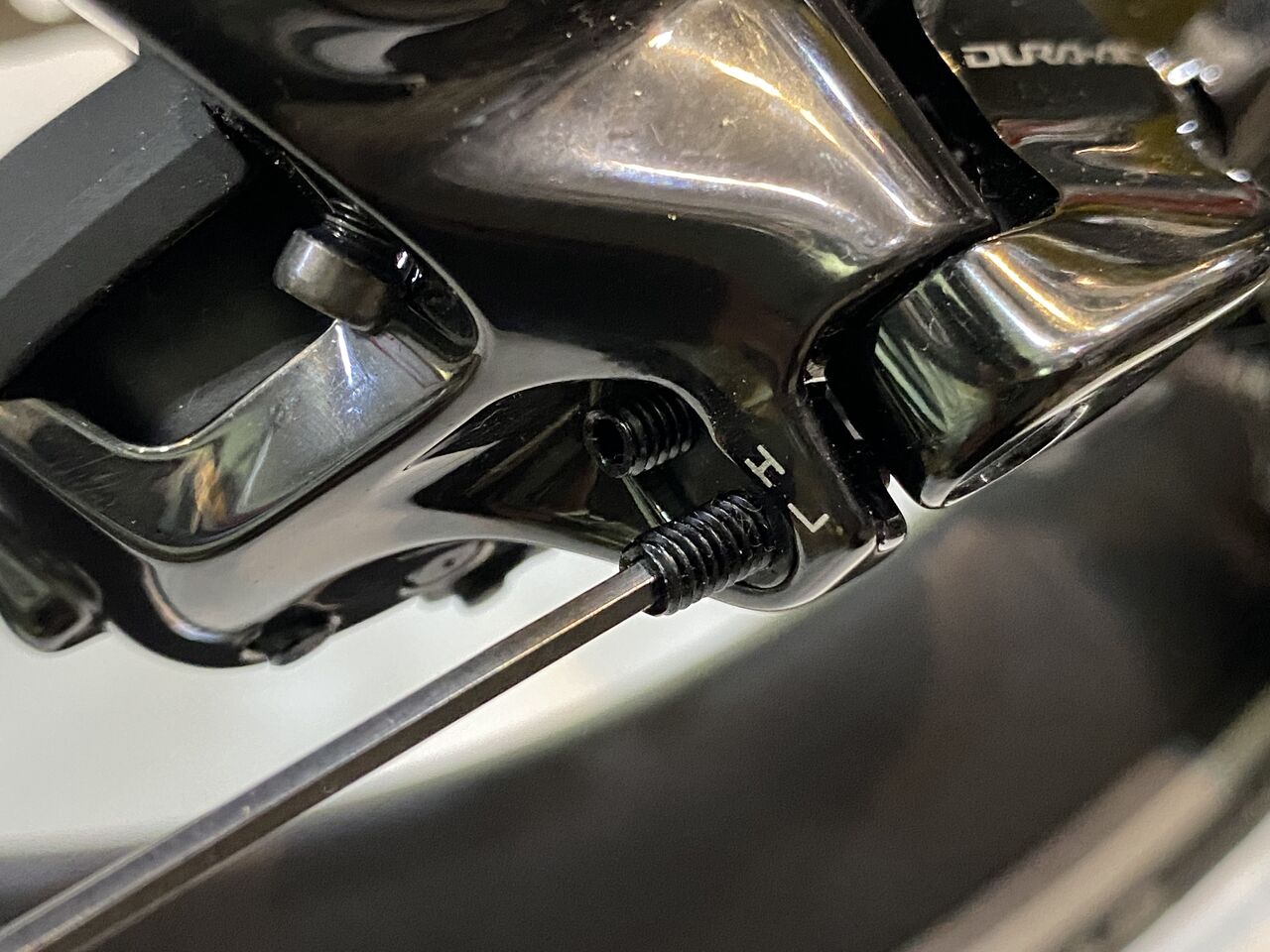

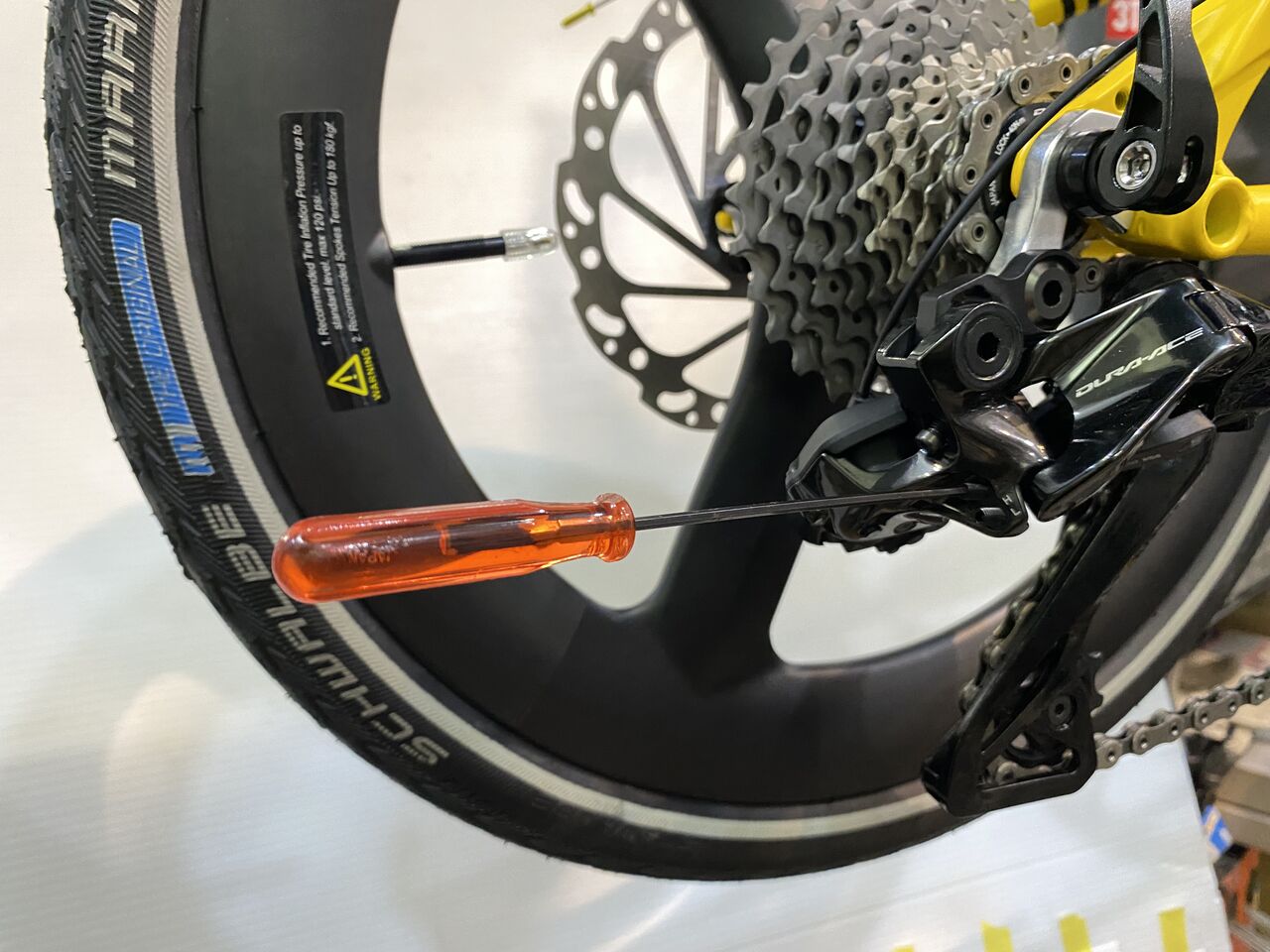

変速も問題ないので HI / LO のストッパーボルトも設定しておきます。



IMG_1152
先ずは、LO 側から。



IMG_1155

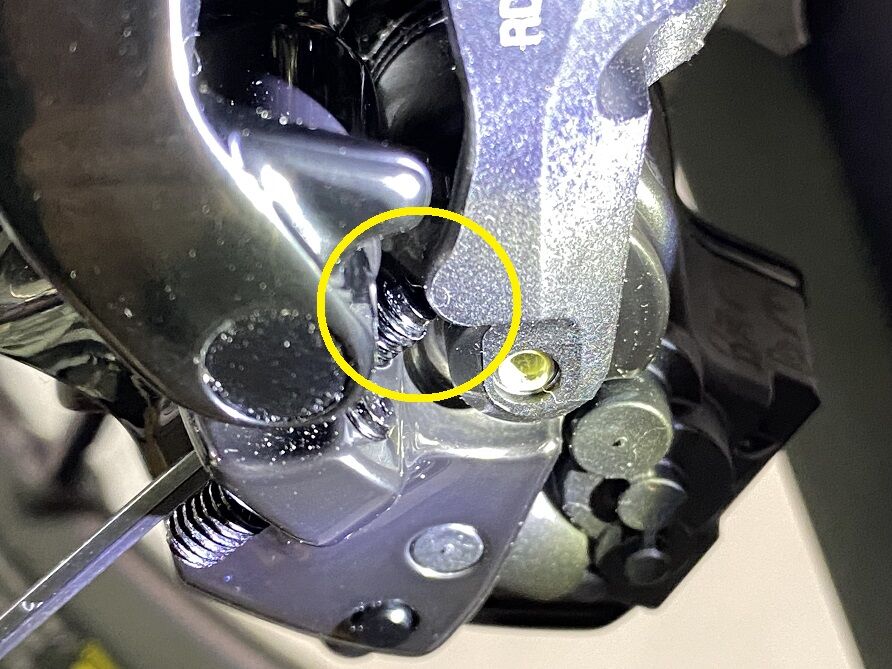

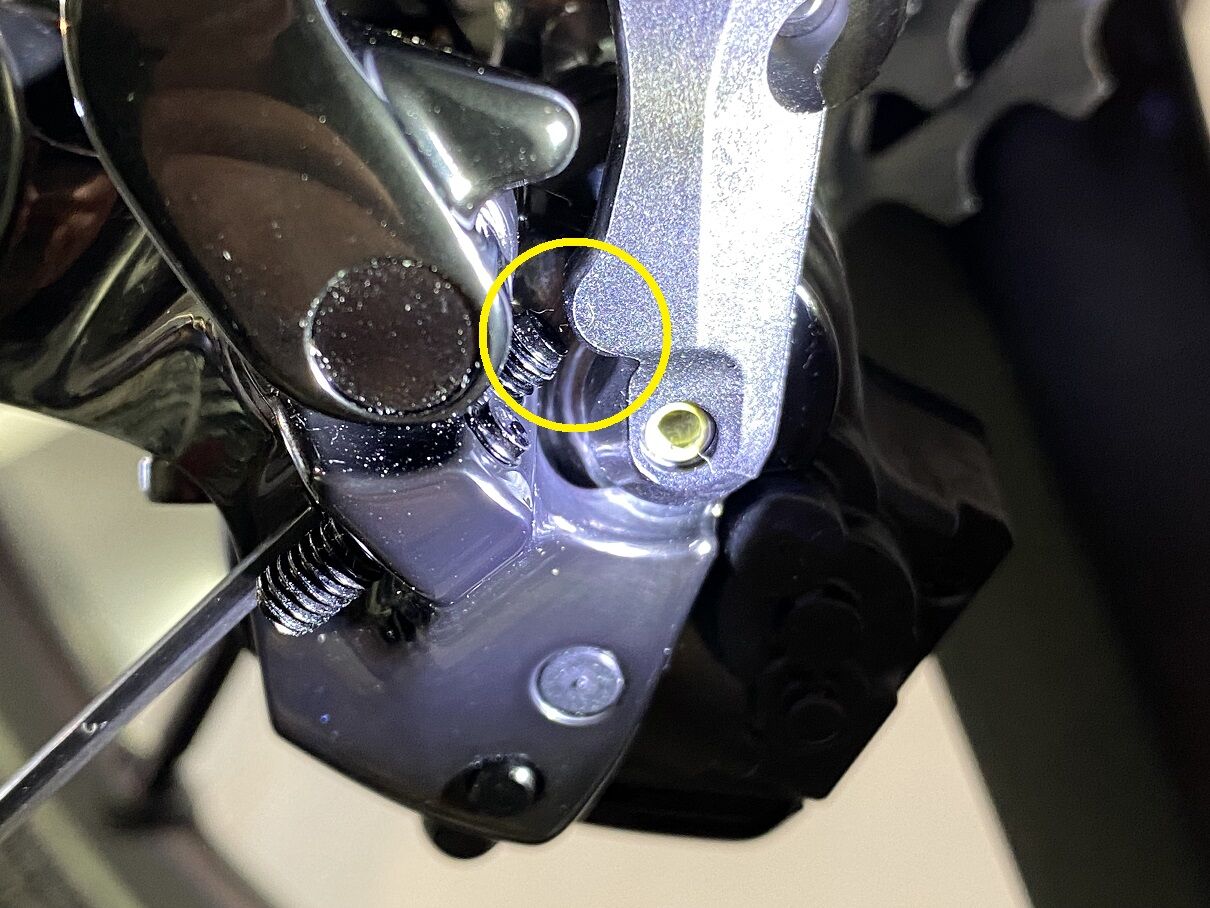

ストッパーボルトが当たったところでストップ。



IMG_1147
IMG_1148
今度は、HI 側。



IMG_1149

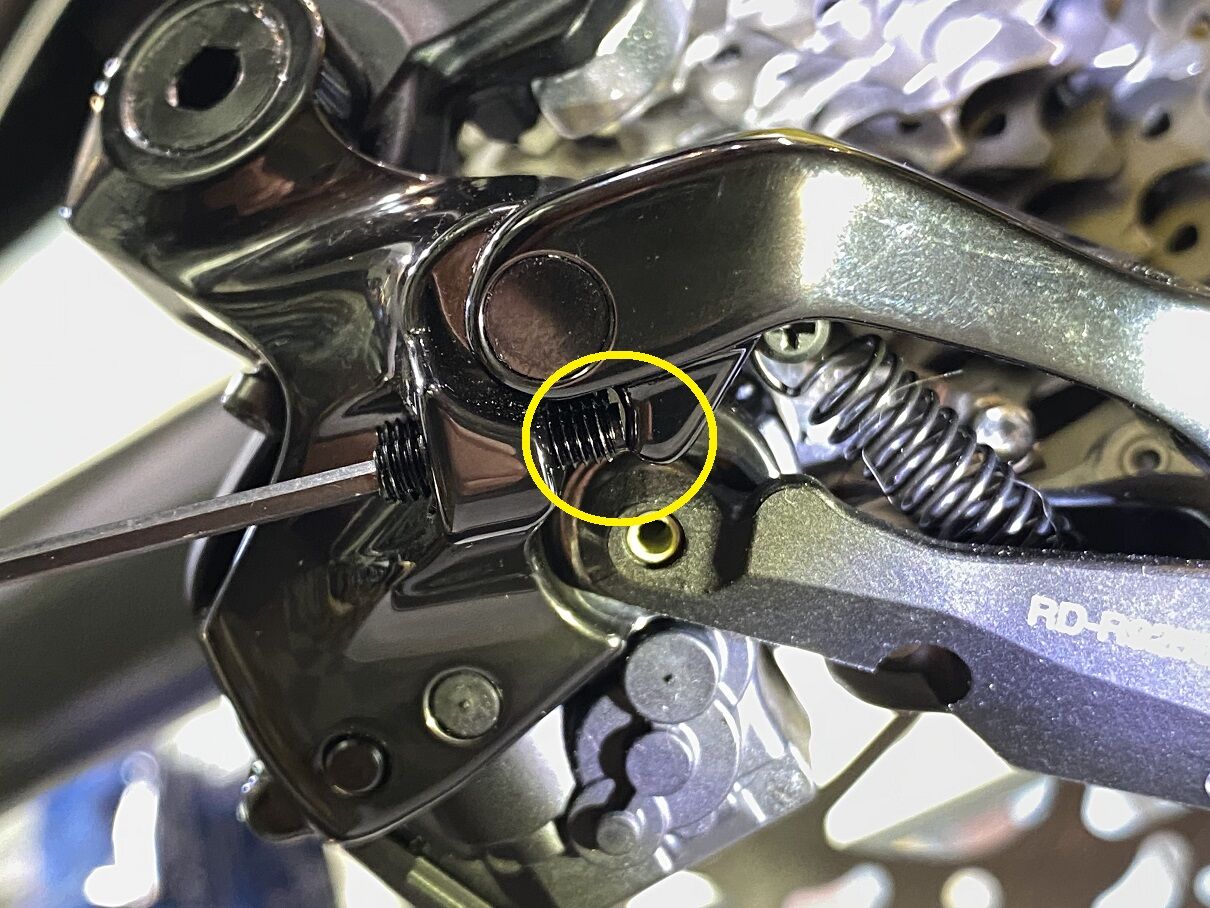

ストッパーボルトが当たったところから、



IMG_1150
Di2 のオーバーストローク分に配慮して1回転戻した位置に設定。



IMG_1156

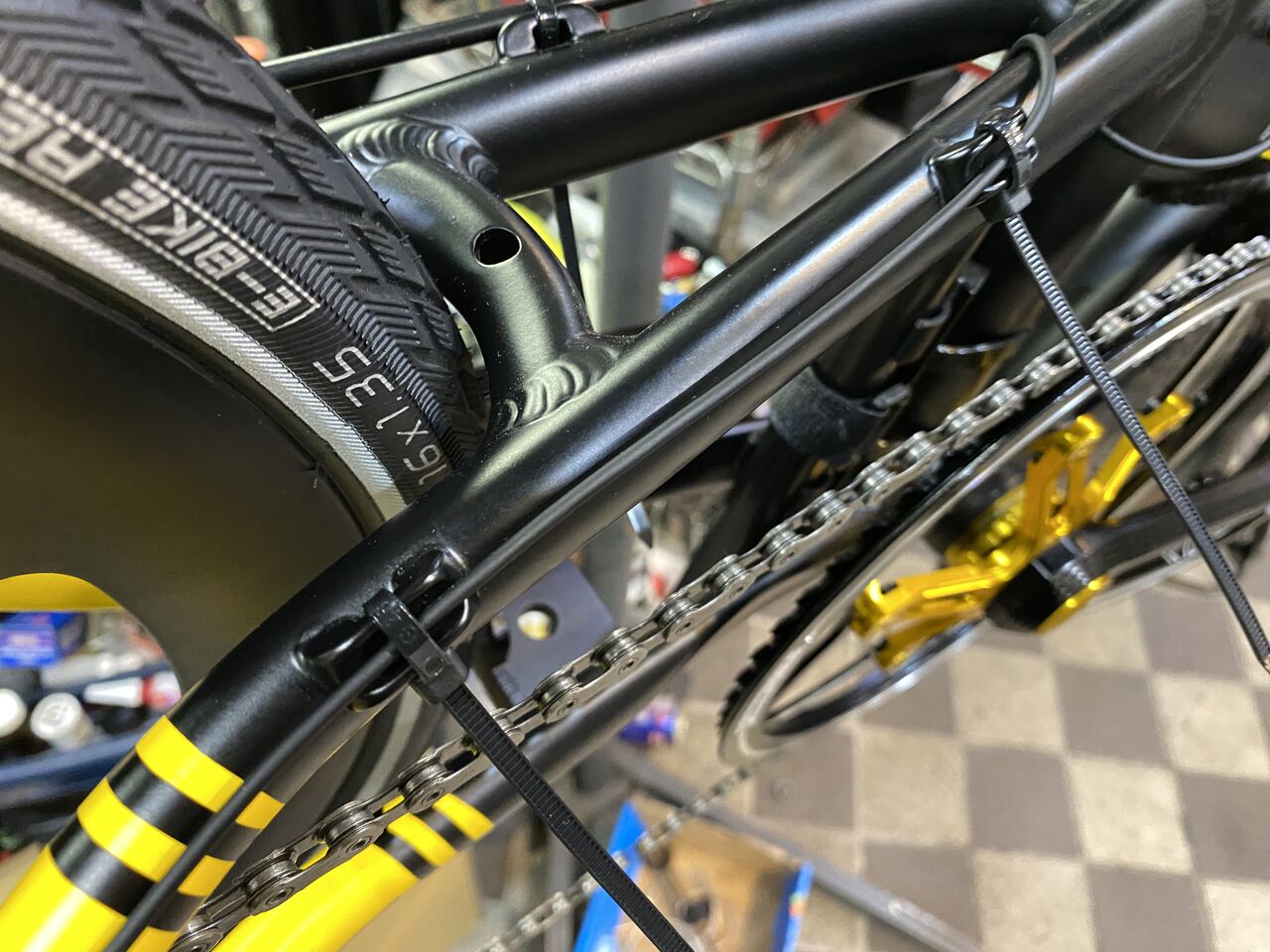

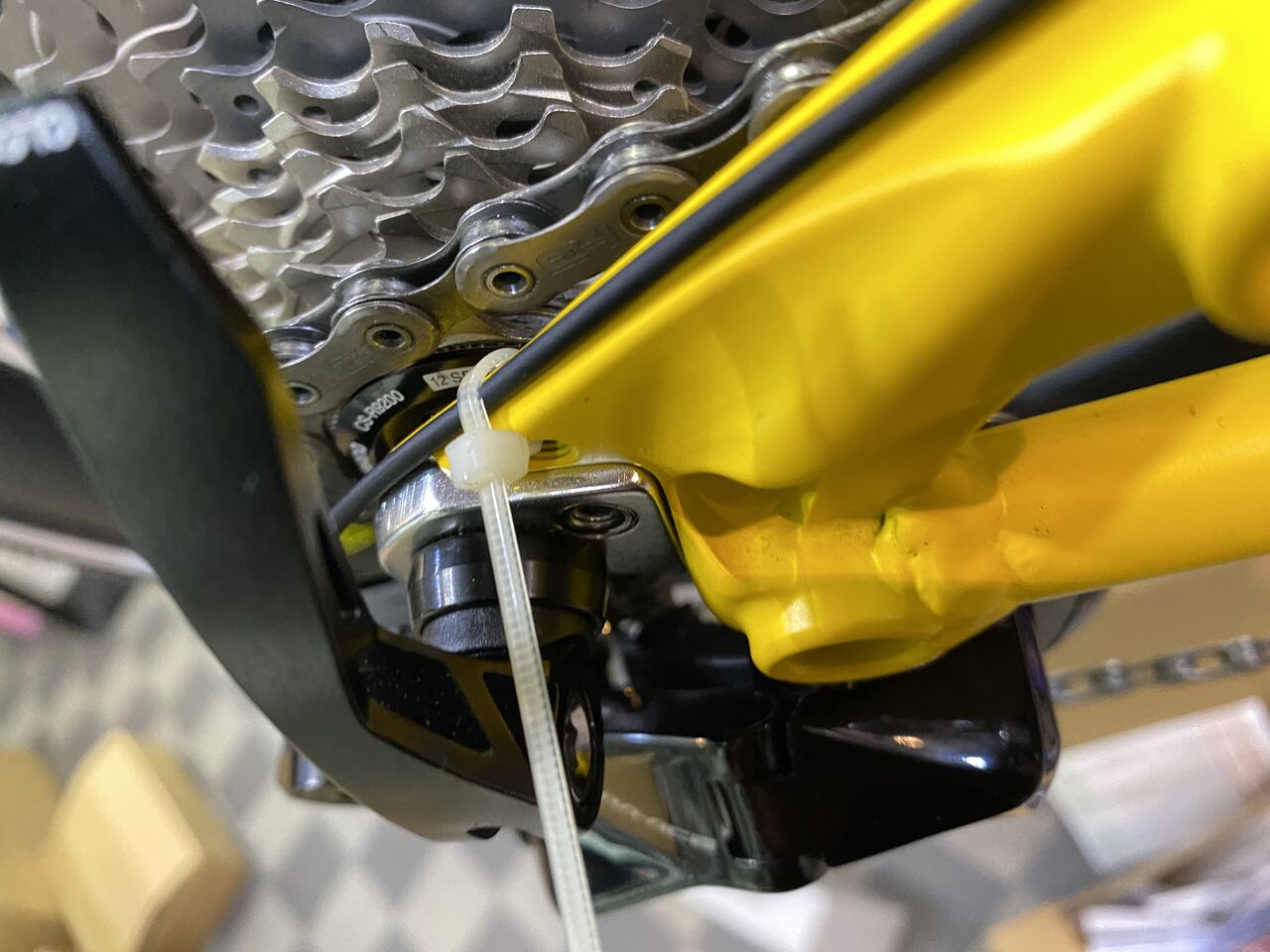

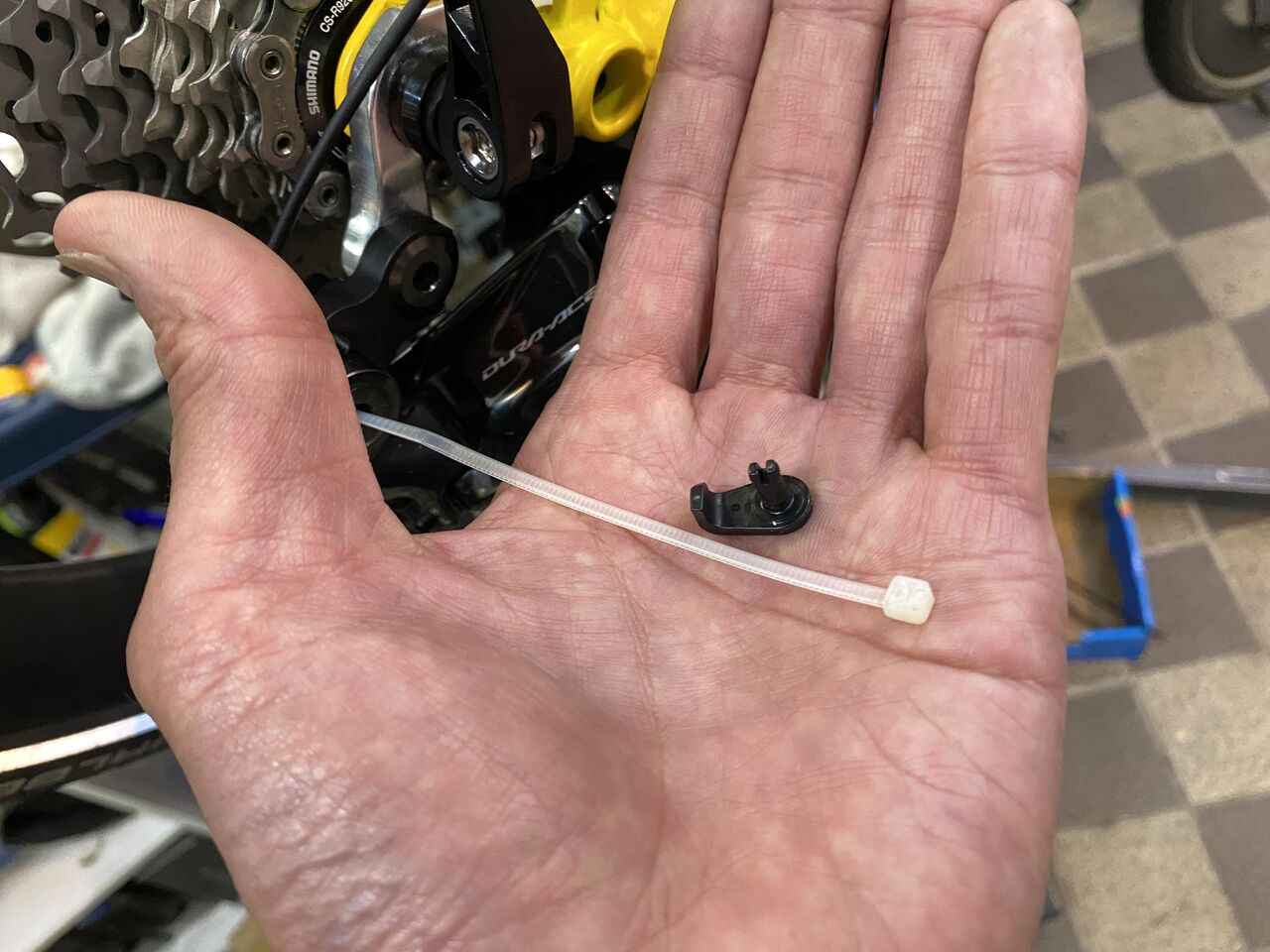

このエレクトリックワイヤーを止める小物ですがポロッと取れちゃうんでタイラップ止めとしました。



IMG_1157
IMG_1159




IMG_1161
IMG_1162

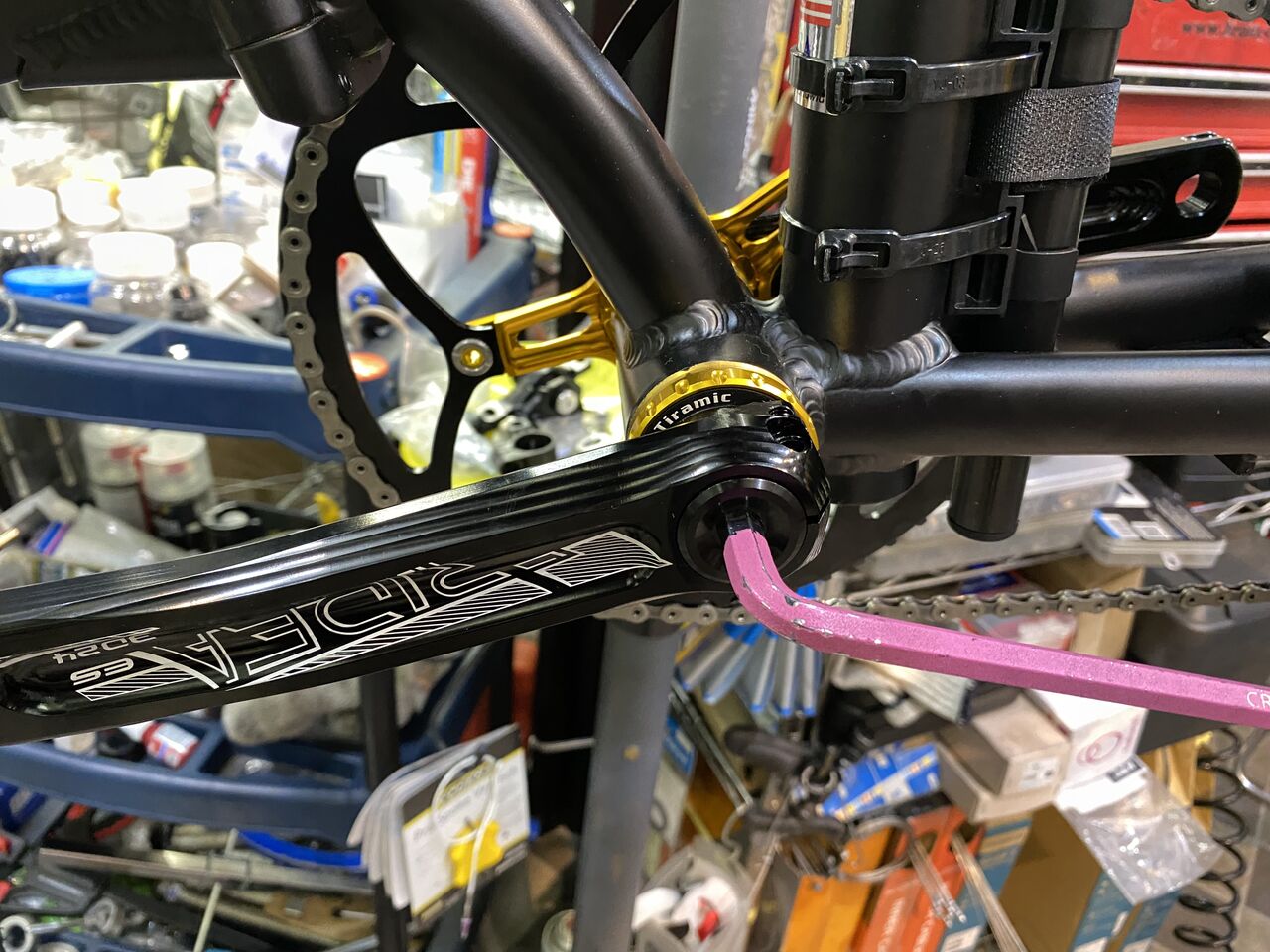

トップ、ロー庁側でクランク逆回転させても問題ありませんでした。チェーンラインも決まったのでクランク本締めです。


IMG_1160

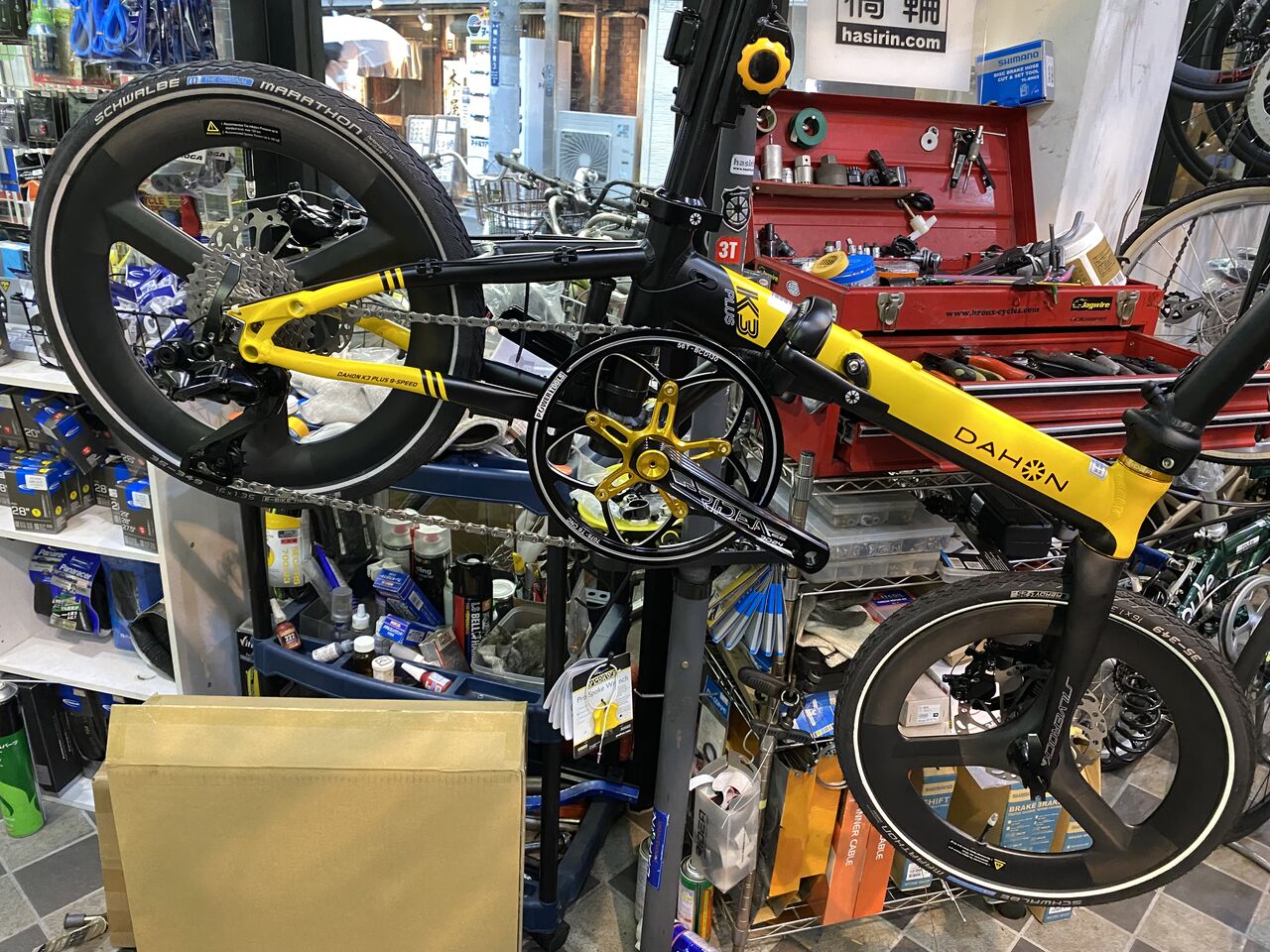

一番の心配だったドライブトレーンも何とかなりました。後は、バーテープ、ペダル、サドルで完成か。今回長かった〜!

次回につづく、
