MOULTON TSR-9 SP 初期整備の依頼(その6)

IMG_9314

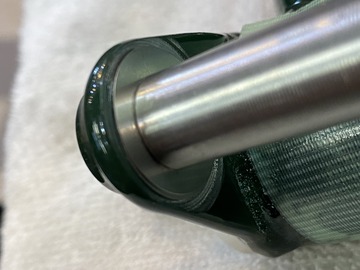

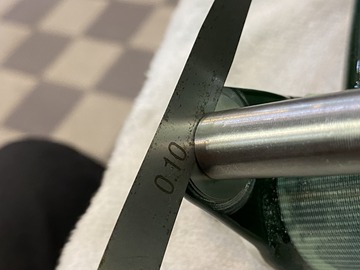

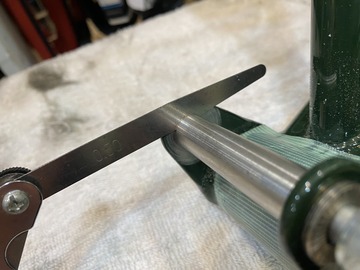

さて分厚い塗装を剥がしたフランジ内々は痩せてきて今度は、スピンドルがスカスカです。どのくらいの隙間かシックネスゲージで測ってみましょう。

IMG_9318

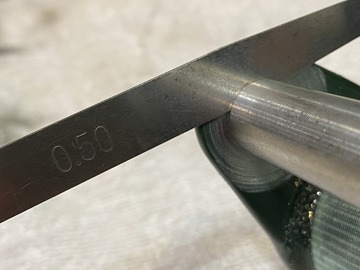

これくらいか、



IMG_9319
0.5mm です。



IMG_9320

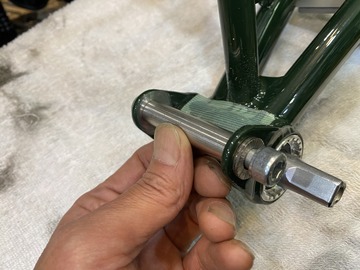

今度は、スピンドルを入れて仮組します。



IMG_9321
ラバーコーンもセット。



IMG_9322

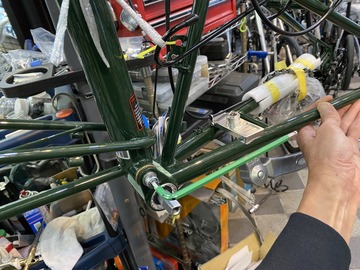

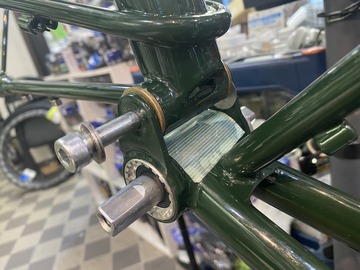

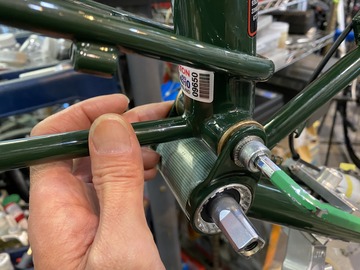

ピポットボルトは、ネジ山が掛かってるくらい。そしてメインフレームよりリヤアームを手前に引き寄せます。


IMG_9323

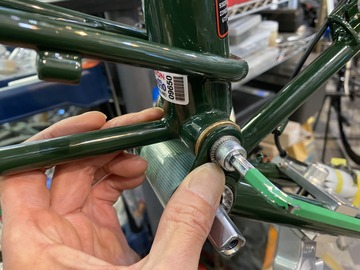

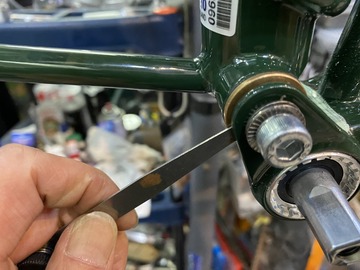

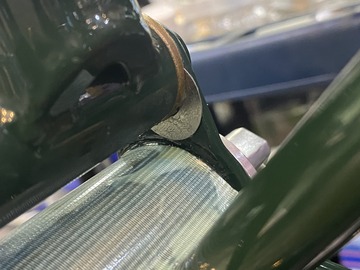

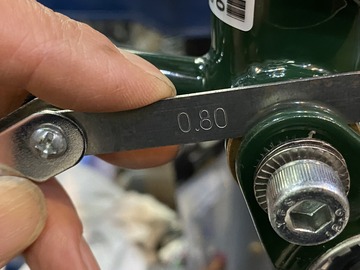

シックネスゲージでフランジとブラスブッシュの隙間を測定します。(その5)で述べたように下側は、半月状に塗装が残っているので測れませんので両サイドに差し込みます。


IMG_9324
両サイドは、少しきついですが、



IMG_9325
上方は、スッパっと入りました。



IMG_9326
隙間は、0.5mm です。てことは、フランジが少し上方に開いているってことですが、今回修正せず無視します。(少し勉強した)(上方に開いていた方がシムを張り付けたままセットしやすい)


IMG_9327

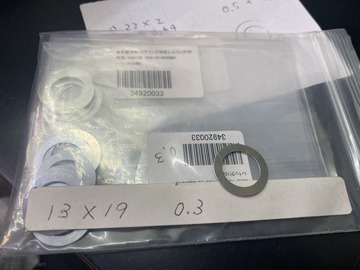

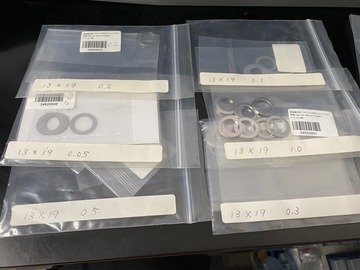

精密シムリングのストック。



IMG_9329
測定通りであれば、スピンドル外径のシム(右側)で0.5mm を作りブッシュ側0.8mm でぴったりですが、


IMG_9330
平行度の出たフランジに複数のシムを挟み込むのは大変なんです。



IMG_9332

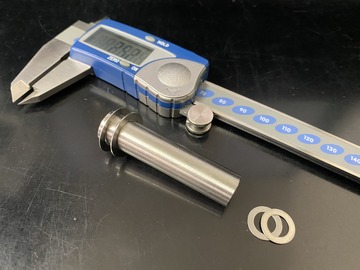

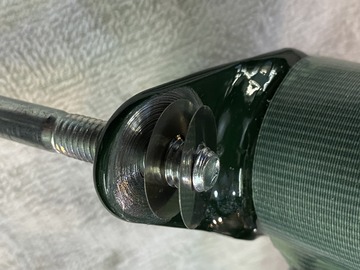

そこで内径8mm 外径19mm のスピンドルもブッシュも両方カバーできる0.2mm 厚のシム2枚で0.4mm とします。


IMG_9333
スピンドルをセットします。



IMG_9334
当然0.1mm の隙間が出来ますが、この方がセットしやすく、セットした後ピポットボルトを締め込めば(締め込んだ時だけ)両側0.05mm づつ修正され平行度が出るとの目論見。


IMG_9335
このセットでもう一度仮組します。



IMG_9336

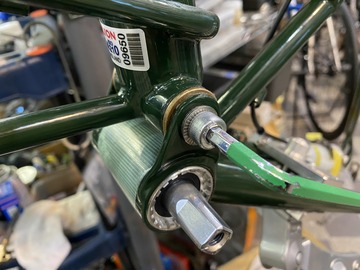

ピポットボルトをガチで本締めします。今ピポットボルトとフランジ、シム、スピンドルが一体になった状態。


IMG_9337
ブラスブッシュの中をスピンドルが滑っている状態ですので軸方向に隙間分動けます。



IMG_9339
IMG_9340
IMG_9341
勿論スイングアームも上下にスルスル動けます。



IMG_9338
このフランジが修正された状態でリヤアームを引き寄せます。



IMG_9342

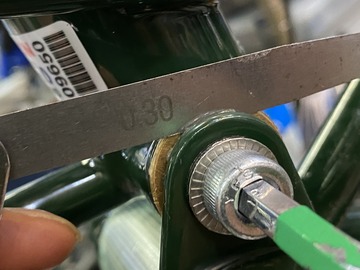

フランジとブッシュのクリアランスは、0.3mm。これ新たに考え出した方法です。グットアイディアでしょ!


IMG_9344
ブッシュ側は、0.3mm シム1枚で済みます。



IMG_9345
グリスで張り付けます。



IMG_9346
全然セットしやすいですね。



IMG_9347
それでも0.2mm シムが1枚はみ出てきました。マイナスドライバーで押し込みます。



IMG_9348
ピポットボルトを本締め。



IMG_9349

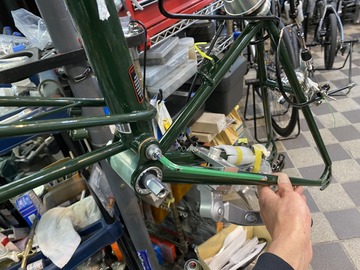

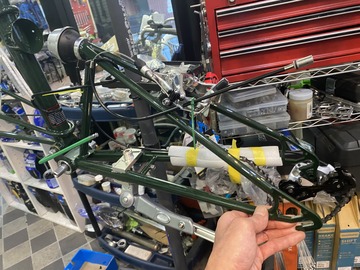

さてリヤアームの動きは如何に?



IMG_9350
IMG_9351
IMG_9352
IMG_9353

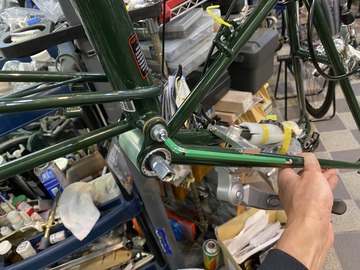

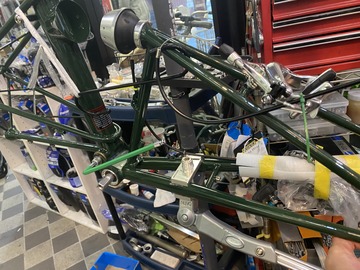

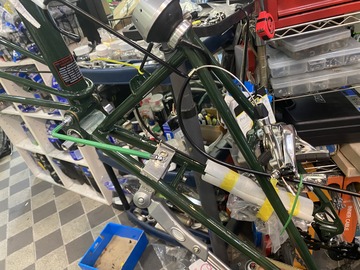

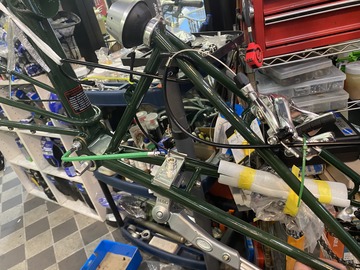

スタンド、リヤキャリパー、リヤディレーラー、チェーンなどの重量物が付けたままなので自然落下してきますが、空荷だったら落ちてこないほどにフリクションが掛かっています。ガタがゼロでスムースな動きのベストセッティングとなりました。この作業も回を重ねるたびに多少は上達してきます。

明日は、完成納車編を
