”オッサン”のダブルパイロン(その9)

IMG_7989

機能のリヤセクションに続きフレクシターフロントサスペンションの組み立てです。分割フレームのフロントセクションをドッキングし作業スタート。

IMG_7990

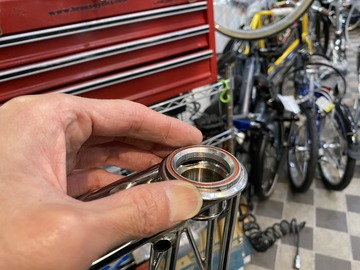

シールドベアリングは、手でパチンと押し込むタイプ。錆防止で全体に薄くグリスを塗布しておきましょう。


IMG_7991
下からコラムを挿入。



IMG_7992

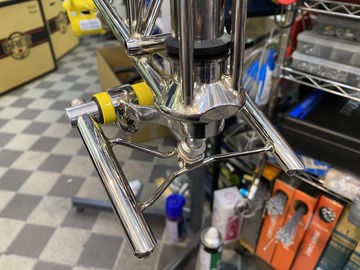

上のフレクシターアームをセット。これがアヘッドステムの役割をします。



IMG_7993
ここで気合を入れて磨いた際、剥がれてしまったヘッドバッチを取り付け。



IMG_7994
この糊なかなか剥がれねース。



IMG_7995
IMG_7996

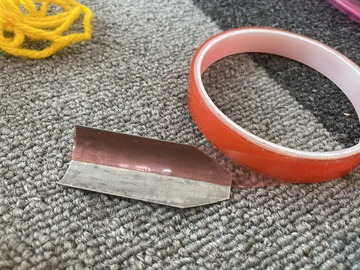

カーエンブレム用の極薄強力両面テープです。



IMG_7997
はい決まりです!



IMG_7998
ロワーリンクは、向きに注意ね。



IMG_7999

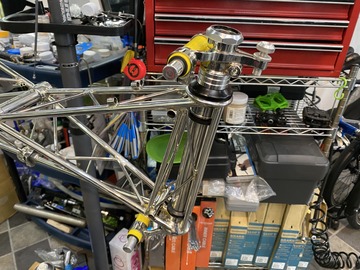

フォークを組んでいきます。



IMG_8001

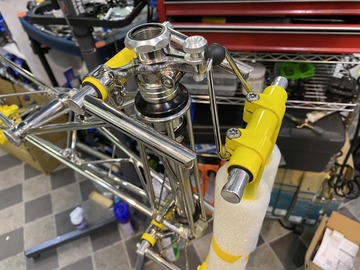

8本のセルフセンタリングボルトを締めアライメントを出します。



IMG_8002
フレクシターを掴んでいるトルクスボルトも増し締めしておきましょう。



IMG_8003
フォークのアライメントが出たらプレッシャープラグの役目をするナットを締め込みベアリングのプリロード調整。


IMG_8004
プリロードが決まったら通常ステムのボルト同じくここを締め込んで固定。



IMG_8006

これでフレームの組み立てが完了。

明日は、コンポーネントのアッセンブリー
