OX PECO の SRAM i-3 変速不良(その6)

,鉢△諒兮動作は理解できた。ではトップギヤは、どのように変速しているのか?

IMG_7748

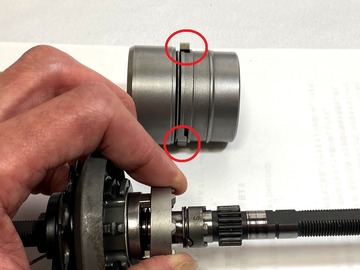

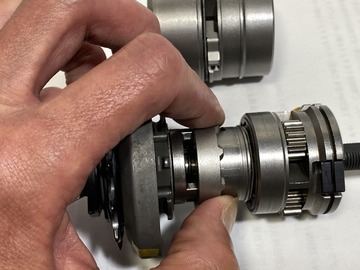

現在➁でプラネタリギヤハウジングの爪は、トップギヤセレクタリング上にいます。



IMG_7749

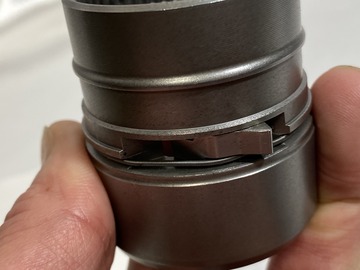

トルククラッチ同様にプラネタリギヤハウジングの爪も飛び出すと内側にも出っ張ります。



IMG_7750

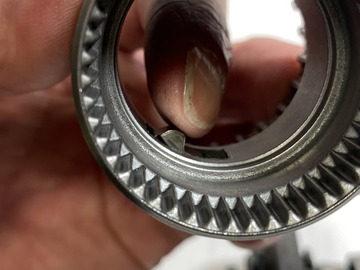

内側から押されると、



IMG_7751
飛び出た爪が、



IMG_7752
収納されます。



IMG_7753
➁から、




IMG_7754
にシフトするとトップギヤセレクタリングが左に移動。



IMG_7755
プラネタリギヤハウジングから爪が出てきます。

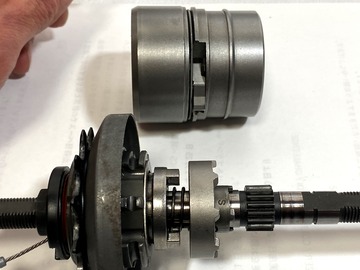

IMG_7764
それでは変速してみます。現在➁.



IMG_7765
にシフト。



IMG_7767

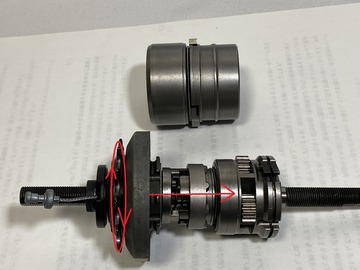

スプロケットの回転は、ダイレクトにプラネタリギヤユニットに伝わります。



IMG_7767 - コピー
そしてピニオンギヤが、プラネタリギヤハウジングを回すと増速が発生します。



IMG_7767 - コピー - コピー

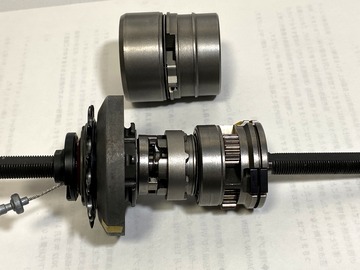

増速されたプラネタリギヤハウジングの爪は、ハブシェル中央のラチェットに噛み回転させます。スプロケットよりハブシェルの回転が速くなるのでトップギヤってことです。


IMG_7634

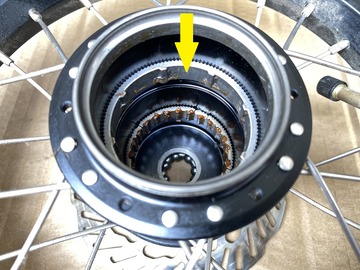

トップの時だけ爪は、こちらに掛かります。



IMG_7763

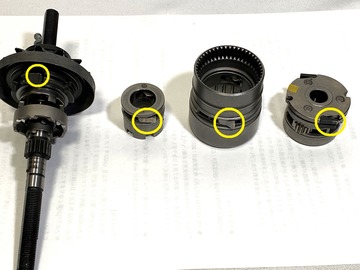

ここで一つの疑問が湧き上がった。ハブシェルの中に仕込まれたワンウェイクラッチ(フリーギヤ)は、一か所で爪が一対の4か所もある。シングルスピード又は、外装変速であれば、一か所しかない。ペダリングを止めて爪が止まるとラチェットがチリチリと鳴る。これが普通だが、あの狭いハブシェルの中で回転速度の異なるワンウェイクラッチが4個も同時に作動して喧嘩にはならないのだろうか?新たな疑問が湧いたところに荷物が届いた。

IMG_7678

次回につづく、
