OX PECO の SRAM i-3 変速不良(その5)

,鉢△悩酘阿琉磴い分かってきた。今日は、スプロケットの回転が何処を伝達しハブシェルを回すのか調べてみたい。

IMG_7761 - コピー

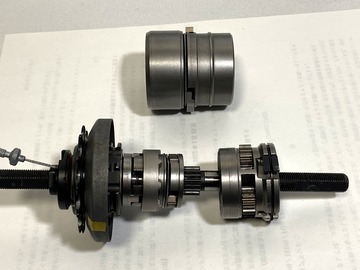

先ずは、,離蹇璽ヤから。左のトルククラッチの爪は閉じていて右のプラネタリギヤユニットには回転が伝わらない。


IMG_7761 - コピー (2)

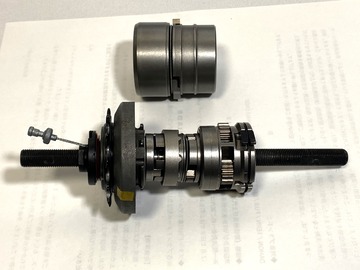

スプロケットを回すと左の一体化した部品も回転する。



IMG_7761

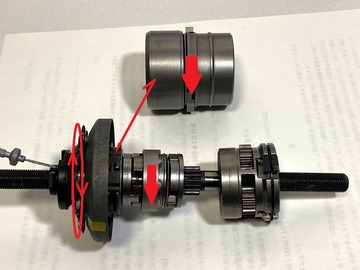

スプロケット側のフリーラチェットの爪がプラネタリギヤハウジングを駆動する。



IMG_7761 - コピー (3)

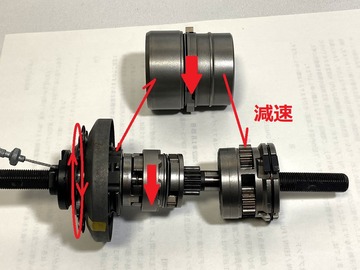

プラネタリギヤハウジングがピニオンギヤを回すと減速となる。



IMG_7761 - コピー (3) - コピー

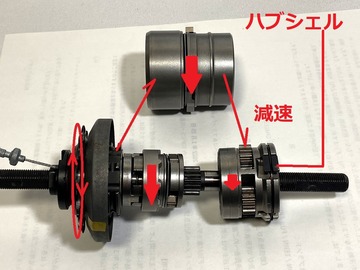

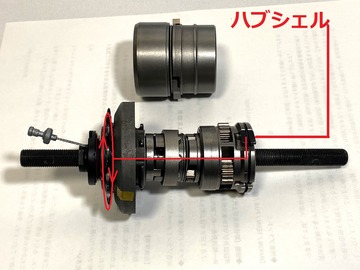

減速されたプラネタリギヤユニットの爪がハブシェルを回す。スプロケットの回転よりハブシェルの回転が遅くなるのでローギヤとなる。


IMG_7762

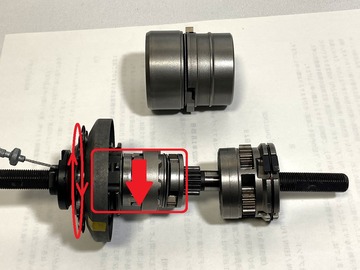

次に➁にシフト。トルククラッチの爪は開いていてプラネタリギヤユニットに噛んでいる。



IMG_7762 - コピー - コピー
スプロケットの回転は、ダイレクトにハブシェルに伝わり1:1となる。速度は中。



IMG_7762 - コピー

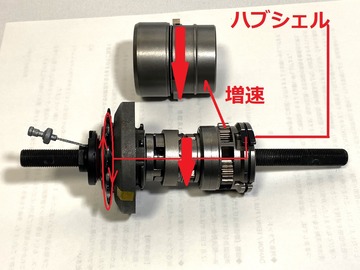

ピニオンギヤによりプラネタリギヤハウジングは増速して回されるが、何処にも作用していないので無視できる。



IMG_7634 - コピー

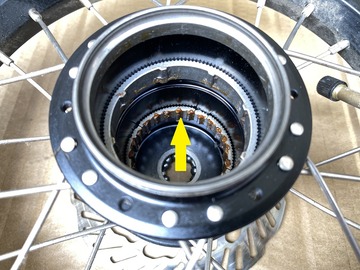

,皚△皀廛薀優織螢ヤユニットの爪が掛かるのは、ハブシェル奥のラチェットだ。


20%ぐらい理解してきたみたい。もう少しだ!がんばれ!

明日は、トップギヤを
