OX PECO の SRAM i-3 変速不良

IMG_7671

2020年に自転車部門から撤退したオーエックスエンジニアリング。その生産中止となった PECO の変速不良の修理依頼がきました。変速機は、SRAM の内装3段変速 i-3。シフター,任蓮普通に駆動できるが、◆↓にシフトするとハブがロックしてしまう症状。ネット検索でマニュアル的なものを探してみたが SRAM の PDF で車体への取り付け取外しが出てきただけで、内部のオーバーホールに関するものは見つけるに至らなかった。恐る恐る分解してみることに。

IMG_7631

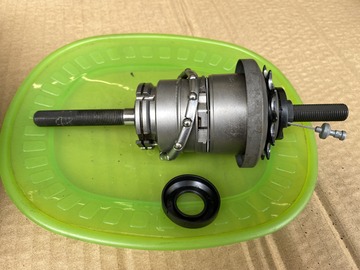

大まかに洗浄してから分解開始。



IMG_7632

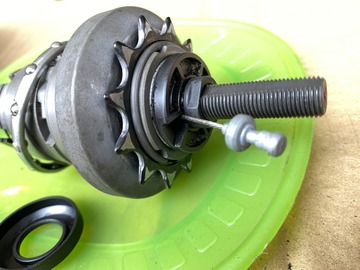

油にまみれていたスプロケット周りは、C クリップで固定されていたのが分かった。



IMG_7633

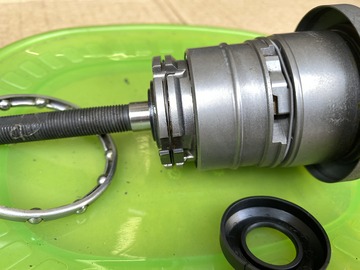

先ず手で外せるものから。ダストカバーとベアリングリテーナー。



IMG_7634

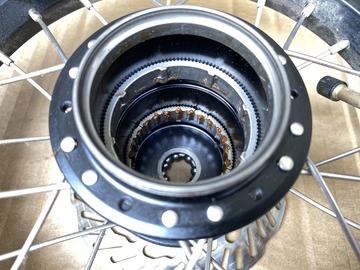

ハブシェルを覗き込むと奥と中央にフリーの爪が掛かるギザギザが。



IMG_7635

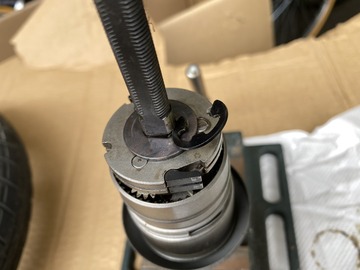

フリーラチェットの爪の上部、アクスルからサークリップを外す。



IMG_7636

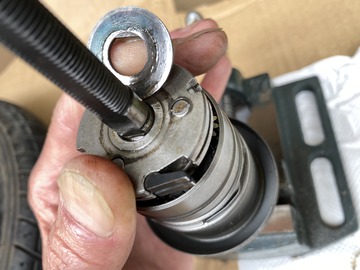

回り止め付のスラストワッシャーを抜くと、



IMG_7637
スプリングの力で押し上げられる感じ。



IMG_7638

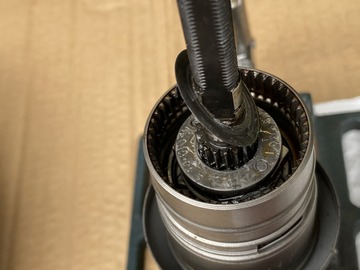

何か見えてきたぞ。三つのギヤが噛み合うプラネタリギヤ(遊星歯車)だ。



IMG_7639
何か仕組まれたスプリングがピョ〜ンと飛び出してくるんじゃないかとおっかなびっくり引き抜いてみる。映画 THE ROCK で弾頭からチップを抜き取るため VX GAS の数珠玉を取り出すニコラス・ケイジの気分。


IMG_7640

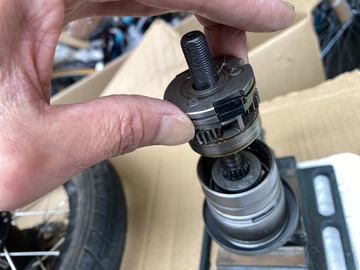

爆発することなくプラネタリギヤユニット(勝手に命名)を取り出せた。



IMG_7641
中には、スラストワッシャーが1枚。



IMG_7642

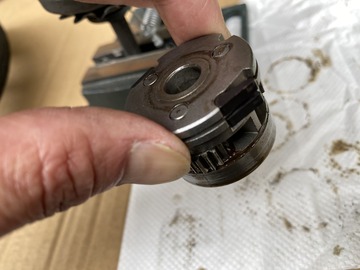

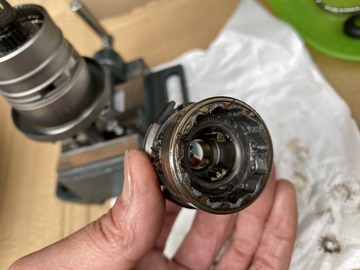

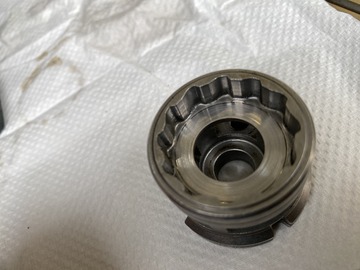

取り外したプラネタリギヤユニットの裏にもラチェットが。



IMG_7643
どうやらこの奥にも爪が仕込んであるようだが、この先は一先ず置いておく。



IMG_7644
ここまでの構造を把握するべく部品を洗浄する。



IMG_7645
三つの遊星歯車は減速装置で、フリーの爪はハブシェルの奥に見えたラチェットに噛む。これを保持する鋼線製のリターンスプリングリングも異常なし。


IMG_7646

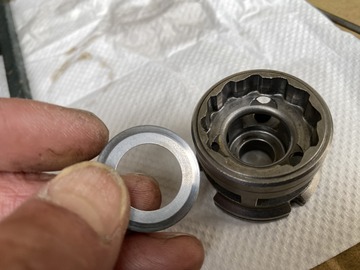

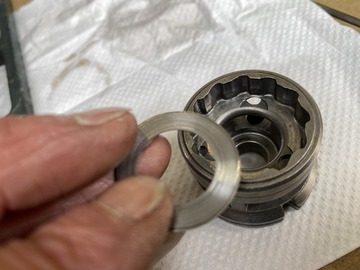

最後に出てきたスラストワッシャーだが、洗浄してみると表裏で形状が違う。



IMG_7647
部品の当たりを見ると向きは、こうだ。



IMG_7648
この辺は、写真が大事。



IMG_7649

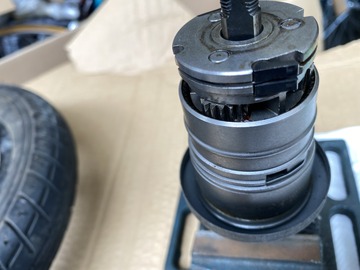

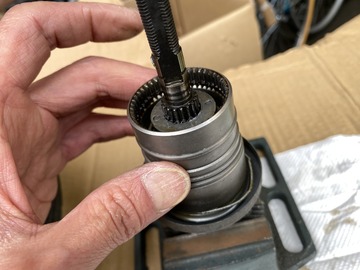

次にプラネタリギヤハウジング(これも勝手に命名)を抜きに掛かる。何の抵抗もなく持ち上がってくるその下には?


IMG_7650

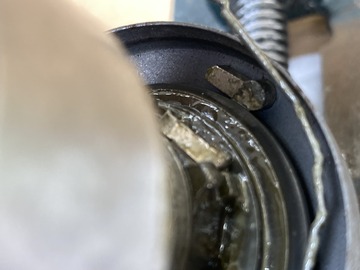

何か落ちてる!



IMG_7652
細かいスプリング状のエキスパンダスプリングが切れフリーの爪が脱落していた。



現状が見えたところで今夜はここまで。

明日につづく、
