MOULTON TSR-9 SP バーガンディー(その8)

IMG_6676

前回(その7)「スピンドルは、ビクともしない。ダメだこりゃ!」ってところから2週間。指で押してスピンドルが、ぬるっと出てこないってことは、きついブッシュに叩き込んであるってこと。ここは、何時ものように全ネジボルト、ナットをプーラー代わりにして抜いて行くが、橋輪には(橋輪にしかない)特殊工具があったのであります。

IMG_6678
これです。KIMORI 特製の SST(スペシャルツール)キモリの関節を司る DU ブッシュ抜き特殊工具であります。


IMG_6679
内径8mm の TSR スピンドルにドンピシャであります。



IMG_6680

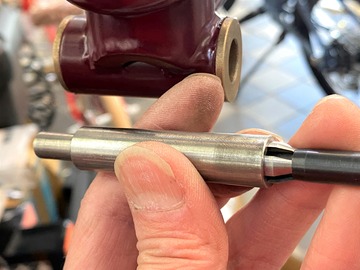

スリットの入った外筒を挿入。



IMG_6681
先細りのシャフトを段付きまで入れます。



IMG_6682
シャフトをハンマーでこずいてやれば、簡単に抜けてきました。



IMG_6683
圧力を掛けることなく絶妙なクリアランスで一体となってますからね。



IMG_6685
一度抜いたスピンドルを左から挿入すると、ここで止まります。



IMG_6686
IMG_6687

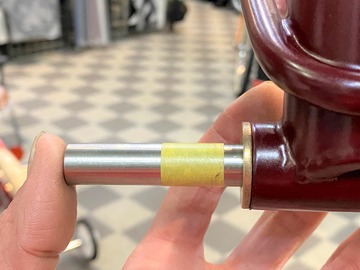

分かりやすくマスキングテープを巻きました。ここまでは、にゅるっと良い感じで入って行きますが、ここでストップ。


IMG_6688
IMG_6689

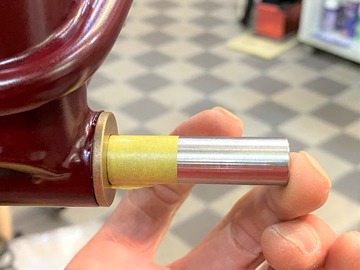

右側もしかり。ってことは、両側ブッシュ内側にバリが出てるのかな。



IMG_6690

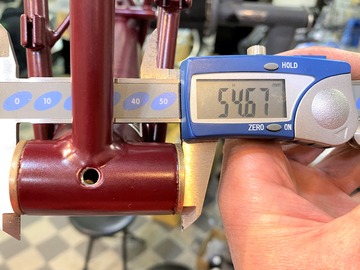

ここからは、自分で作ったマニュアル通りに進みます。ブッシュ両端の寸法を測ってみると54.67mm。



IMG_6691

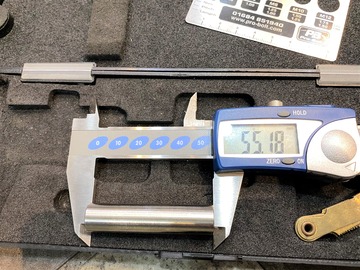

スピンドルの長さは、55.18mm なので0.51mm の足し算の余地あり。



IMG_6692
次に、BB シェルから生えているフランジの平行度を見てみましょう。先ずピポットボルトネジ部のロック剤を綺麗に除去します。この青いロック剤ですが工業製品の純正ボルトによく最初から塗布されてるもので、なかなか綺麗に除去できません。


IMG_6693
これパーツクリーナーやヒートガンではなく、バーナーで焼くとこのように綺麗になりますよ。



IMG_6694
次に左側フランジの雌ネジ部分は、タップでさらっちゃいます。



IMG_6695
これでネジがスルスルと回るようになりましたので、右フランジの穴に擦れることなく入って行けば、平行度は出ていると思うことにしています。


IMG_6696

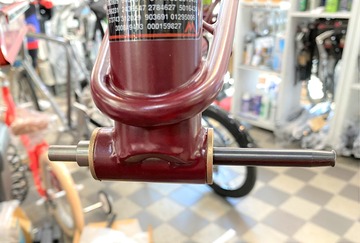

ところがスピンドルがフランジ間に収まりません。



今回もこの問題をクリアー出来るのだろうか?

次回につづく、
