DAHON SPEED RB リヤハブからの異音

IMG_8394

DAHON SPEED RB。新車組立整備中に異音がする。リヤホイール一回転に付き1回パチンと鳴る。しかもクランキングで回す時だけ。さて何だ?

IMG_6415

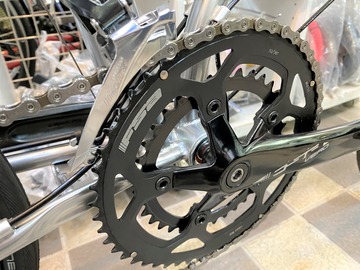

クランクで回した時だけ。


IMG_6414
しかもトップ側の 8、9、10速だけは鳴らない。



IMG_6401
ハブかなと分解するも、



IMG_6402

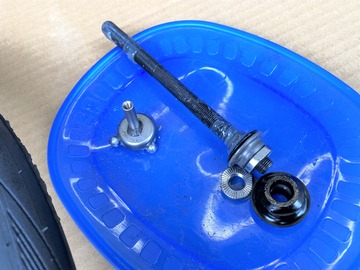

カップ&コーンのハブシャフトも問題なし。



IMG_6403

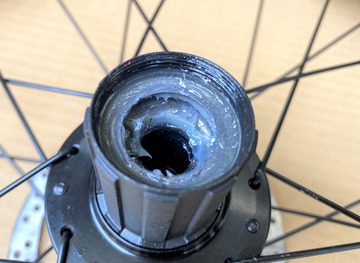

コーンも問題ないしフリーが緩んでいる形跡もなし。



IMG_6404

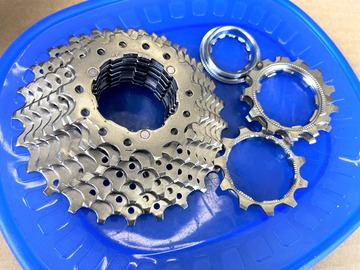

やっぱカセットかな?シマノだよ。



IMG_6405
トップギヤを掴んでもガタはないぞ。



IMG_6407

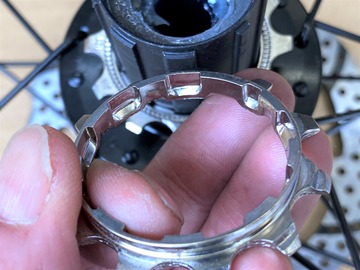

これちょっと待てよ!こういう組み方したことなかったから気が付かなかったけど。



IMG_6408

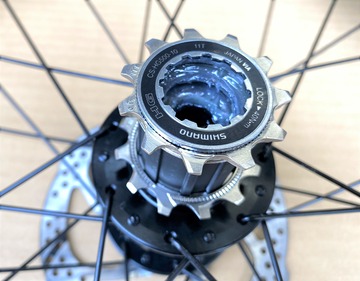

トップギヤだけでもロックされるんだ。



IMG_6406
これか!



IMG_6409
本来ロックリングを締めこむとトップギヤが押されトップギヤは 9 S ギヤを押す、そして全てのギヤがフリーの底に押し付けられる。


IMG_6406 - コピー

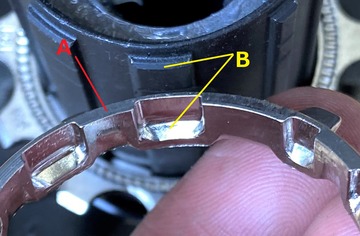

ところが A の部分が 9 S ギヤを押す前に B の部分同士が先に当たってるんだなこれ。



IMG_6404
トップがわ3枚のギヤが鳴らなかったのはこれだ。



勿論トップは固定されてるので鳴らない。次に9 / 8 S は、独立してるので動きはするけど鳴らない。7 S 以降は、一体型なので斜めに引っ張られて1回転に一度定位置に戻るときにパチンと鳴る。

IMG_6410

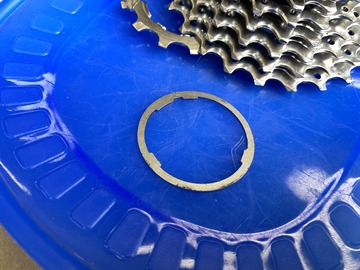

このシムで問題解決だな!



IMG_6411
IMG_6413

ブレーキといい、今回といい、アッセンブリーの詰めの甘いモデルでもしっかり整備してあげれば良い自転車になるのです。

DAHON SPEED RB
