TOPEAK JoeBlow Ace ポンプの修理依頼(その2)

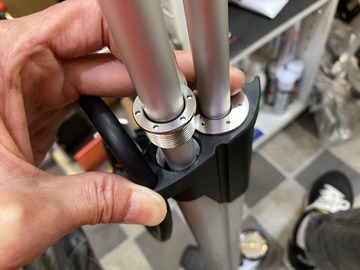

さて、これでセレクトレバーを動かすとどこのバルブに作用するかが分かった。それでは引き続き構造の把握とエアー漏れの原因探求を進めます。
メモを見ながら、
60の両方とも開放(ON)で圧力が掛かる。
120でも OK。
200だとスカスカ。
バルブの構造を見てみよう。

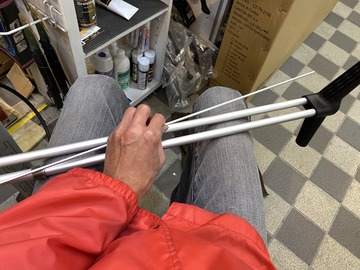

ピンセットでつまみ出そうとしましたが全然出てきません。
ピストンを抜いてみましょう。

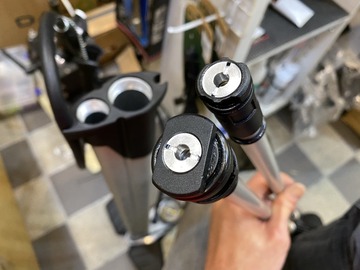

これがピストン。シールには O リングを使ってますね。
何やらマイナスドライバーで外せそうです。

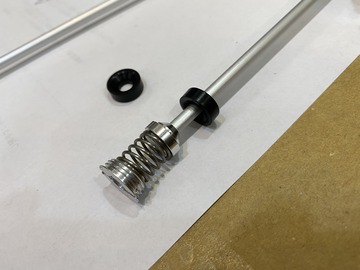

スプリングの下に何かありますね。
バルブが出てきました。

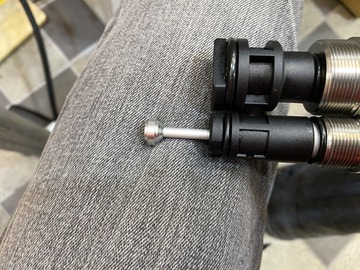

バルブステムが長いぞ!
この先端?
これが顔出してたんだ。

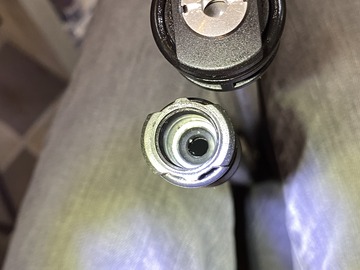

ピストンの中に何かある。

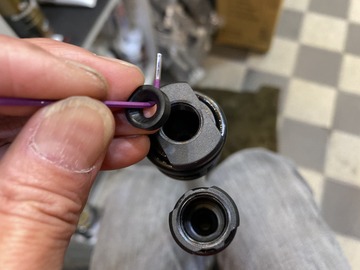

ゴム製のバルブシートパッキンですね。
このパッキンは問題なさそう。
なるほどこうゆうことですね。
開放で大小シリンダーのピストン内バルブクローズで2本のシリンダーから大容量のエアーを充填(圧力低)。下のバルブを押すと小シリンダーのバルブオープンで大シリンダーのみで充填(圧力中)。上のバルブを押すと小シリンダのみでの充填で送れるエアーの量は少なくなるけど高圧が掛けられるって仕組みだね。
明日につづく、
