DAHON SPEED RB フラットマウントフォーク
SPEED RB
DAHON の NEW モデル SPEED RB 3台目の納車整備に取り掛かったが、フロントのディスクブレーキがどうやってもダメでやんす。
何時もの要領で Park Tool の DT-5.2 ディスクマウントフェイシングツールを使い平行度を出そうと試みるが、今回のこれは、もうフェイシングってレベルではない。
フォーク単体にして検証してみる。
2種類の治具を作ってみた。

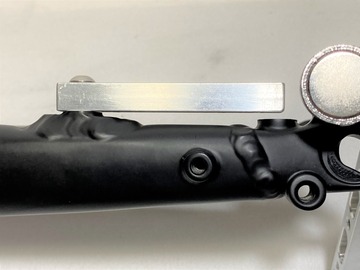

短い方の治具をボルト締めしてみると右がこんなに空いている。
シックネスゲージで隙間を測ると2.1mm が入ってしまった。
左側を2.1mm カットするのは不可能で、

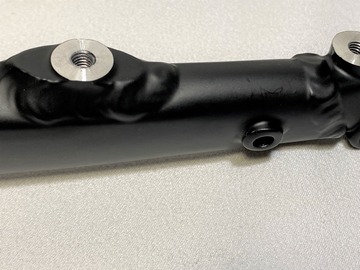

削り代がこれだけしかない。
カッターの刃の直径がこれだけしかないので、
掘り進めても穴が開くだけで台座が低くならないよ！これはもうフライス加工でないと。
次にマウントの平行度を見るため長い方の治具にキャリパーマウントをセット。
右端から光が透けてますね。
0.1mm がここまで入ります。
今度は、ボルトを右側にセット。
これは測るどころではない。2mm 以上の段差に無理やりアッセンブリーしてあったから完全に曲がってます。まこれは新品に変えれば良いが、フォークはそうもいかない。ましてやフライス盤などあるわけもなし、それを操る知識もない。
足りないなら足してやろう！
右の隙間が2.1mm あったんだから 2.0mm のカラーを入れてあげれば 0.1 隙間が空く。左を0.1mm 削ってあげればフラット！2mm 丁度のカラーなんてあるだろう？
ところが内径5mm 厚さ2mm のカラーを探すが見つからない。モノタロウ、ミスミなど全て見たが意外とありそうで何処にも出てこない。5mm の平ワッシャーを重ねるなどみっともないこともしたくないし平行度も出ないだろう。ちゃんとマシニングで作られたカラーでなくてはダメだ！
待てよ！工作室でそんなもの見たような？
次回につづく、
