S さんの LOOK 795 AERO LIGHT RS(その6)

さー今日は、クランクのセットを完了したい。例のロックリングは、上手く取り付けられるだろうか。策は色々と考えてはいるが・・・・・

IMG_2477
LOOK ZED3 チェーンリング 130 PCD 52T   20.000円(税別)
LOOK ZED3 チェーンリング 130 PCD 39T   10.000円(税別)


IMG_2502

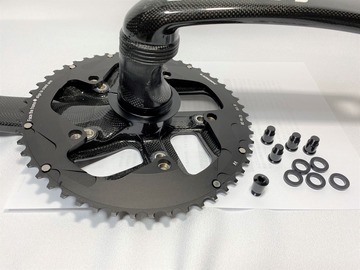

チェーンリングボルトとスペーサーは、付属の専用品だ。



IMG_2505

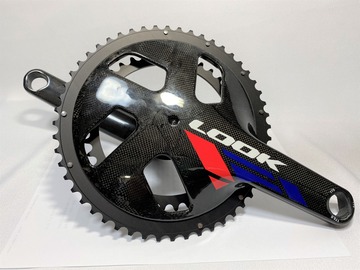

仮組すると表はこんな感じ。



IMG_2506
LOOK のロゴを合わせるとインナーリングの位置が決まります。



IMG_2507
チェーンリングボルトにグリスを塗布して本締めです。



IMG_2538

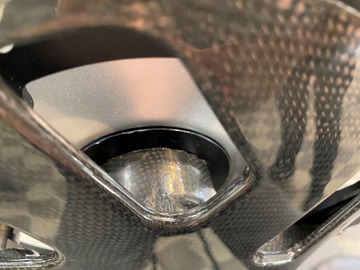

BB シェル内には、アクセスホールが無いのでクランクを組めばここは完結です。



IMG_2539
ワンピースクランクを知恵の輪のごとく入れていきます。



IMG_2541

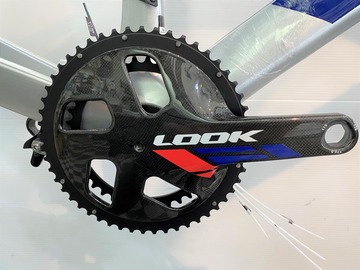

ドライブサイド側は、難なく挿入完了。



IMG_2540

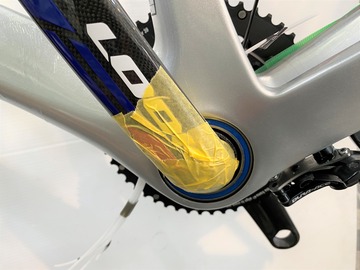

例のルーバー付きリングもちゃんと密着してます。



IMG_2542
さて問題のロックリング。絶対スリットを広げてやらねばネジ山に噛まないはず。



IMG_2543
えええ・・押し付けながら右に回すと意外と簡単にネジ噛んだみたい。ピッチ相当荒いからだね。でも半回転ほど進むともう手では回りません。


IMG_2544

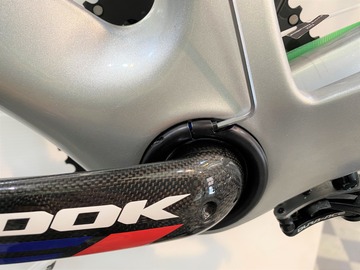

ここでまた2.5mm のアレーンキー登場。ボルトが入る穴(左側のネジの部分に到達させず)だけに差し込んで右に回すとロックリングが開く方向に力が掛かるので簡単に回せます。


IMG_2545
スリットの位置は、分解する前とほぼ一緒。こんなもんかな。



IMG_2546
最後にロックリングボルトを締めて完了。



IMG_2547

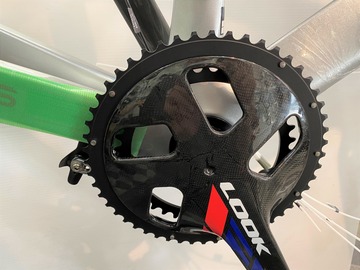

これでクランクセットのアッセンブリーは終了。回転もそこそこいい。何か簡単に組めちゃったんで拍子抜けです。でも凄いシステムですな。

明日は、S さんのアニバーサリーが売れたのでその報告を!
