本日は、「Moulton SST-22 フレームセット」半組完成写真の予定でしたが、ここ数日続く強い風でロールスクリーン撮影を断念しました。よって今夜は社長室よりお届けする。
前回までは、重量バランスを見てサーボモーターの配置を決めた。次の工作は、スマートに仕上げられた胴体のデフォルメであります。
この胴体スマートに見せるために途中から細くしてあるんですよ。

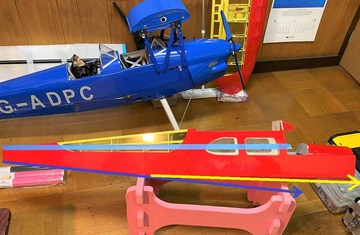

胴体下側の尻尾からのラインを青で書きました。
これが1/3ぐらいから黄色のラインに変わりスリムになってます。

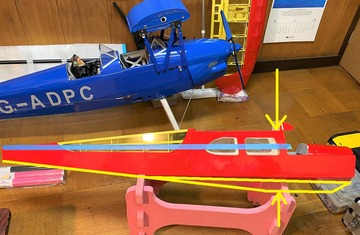

これを黄色のラインで囲ったようにスマートではなくファットなイメージに改造してみます。
部材を継ぎ足すのでその分軽量化します。
サーボは後ろにダイレクトに積みましたので、

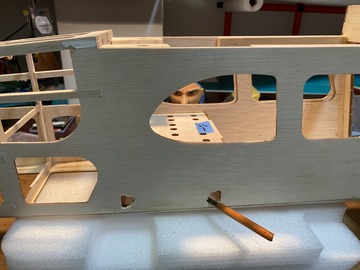

胴体中央のサーボベットがいらなくなりました。
ごっそりプライウッドをはぎ取りました。
翼を乗せる部分が頼りないので幅を持たせる意味で補強しました。
大きな部材を接着しましたが、バルサのむくなので重量増しはほとんどありません。
胴体下面をファットにするのは雰囲気だけではなく脚の取り付けを隠す意味もあります。

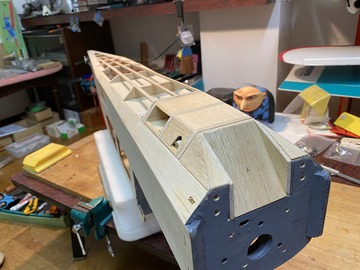

先ず、バルサと竹串で箱を作りました。
これが脚取り付け部のメンテナンスハッチになります。
最後にフィルムを張るのでバルサプランクしておきます。

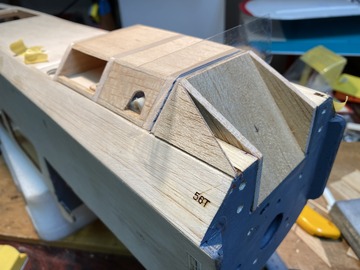

この箱から防火壁に向かいつぼめていきますが、平面構造ながら難しいです。
やってみると三次元のつじつま合わせが本当に難しいです。
箱から後ろはヒノキ棒で行きます。
後方のラインと平行に延長。
先にヒノキ棒を接着。
そして横方向のリブを6か所入れて、
胴体のファット化が完了。
お〜、段々カッコよくなってきたぞ!このキットもまたまた楽しんでおります。
明日は、必ず SST!
