奇麗になったフレームを組む

分解したフレームを組んでいきます。今日はフロントフォークまで組んでしまいましょう。

IMG_0557

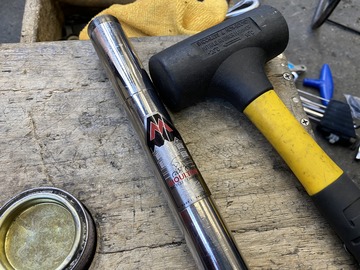

NITTO のシートポストですが、おそらく先生今後上げ下げしないと思われますので、この余った部分が非常に気になってました。


IMG_0630

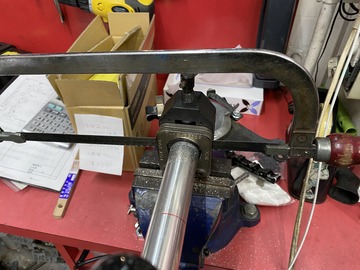

これはソーガイドを使ってカットしちゃいましょう。



IMG_0684
すっきりしましたね。



IMG_0636

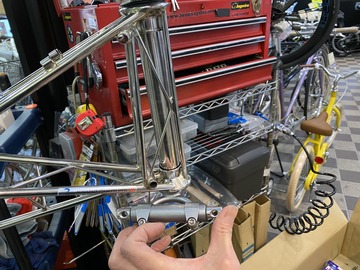

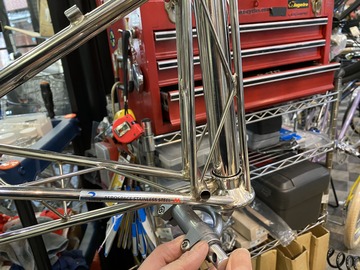

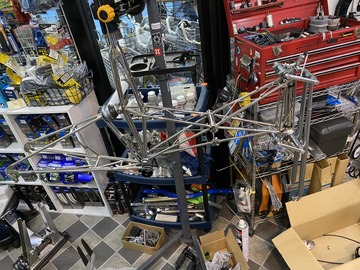

これでメインフレーム前後とリヤスイングアームが合体。



IMG_0637

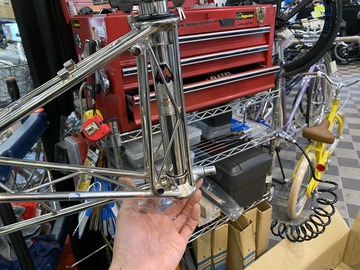

次にパイロンコラムの組み立て。



IMG_0638

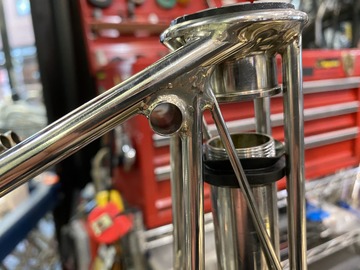

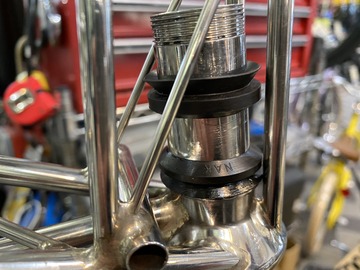

ここは、お初な部分なので慎重に。ヘッドベアリングはまだ乾燥状態です。



IMG_0649

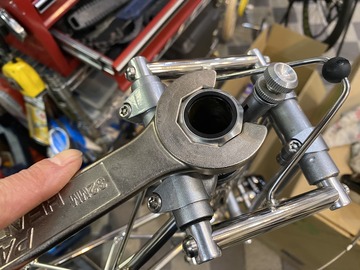

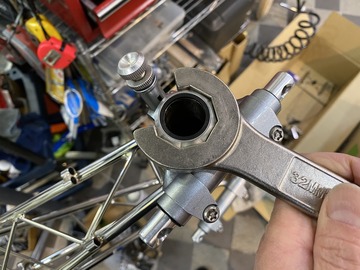

仮組してヘッドベアリングにプリロードを掛けます。



IMG_0641

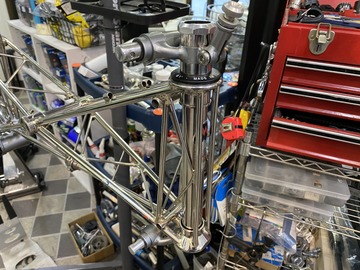

仮組完了。



IMG_0642
あら、ダストシール入れるの忘れましたね?



IMG_0643
いや違います。ダストシール入れるとパイロンに擦れてスムースに回転してるか分からないからです。何時になく慎重であります。


ゲゲゲゲ・・・異音が発生!

IMG_0644
あれ?シュンシュンって異音がします。


IMG_0645

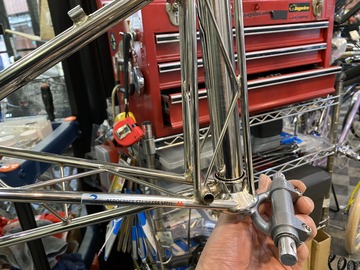

フレクシターアームを前方に持っていくと音が消えます。



IMG_0639
ベアリングの音かな?セラミックグリスを充填してみます。



IMG_0646
まだシュンシュン鳴ってます。こりゃ組み方間違えたかな?



IMG_0647

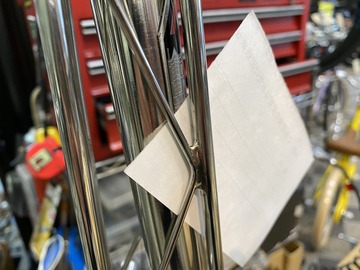

あらここ紙が挟まりますが? トマトケチャップでパイロンが変形したか?



IMG_0648

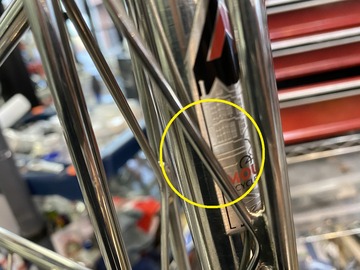

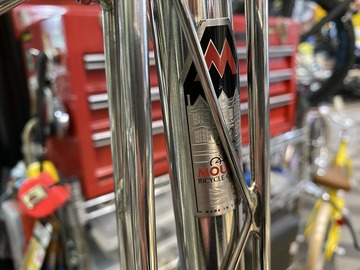

音の原因はヘッドバッチでした。焦った焦った!



IMG_0650

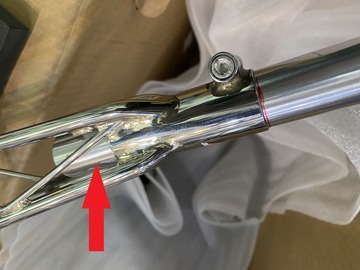

少しめくれあがっていたようですね。板金してやりましょう。



IMG_0651
良かった直りました。



IMG_0652
コラムが正確に組めたのを確認したのでもう一度外してダストシールを入れていきます。



IMG_0653

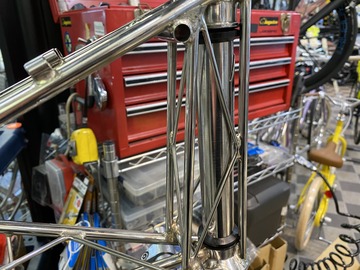

パイロンが邪魔でこれ以上上に行けないんですが?



IMG_0654
上は、上から入れないとダメなのね。



IMG_0655

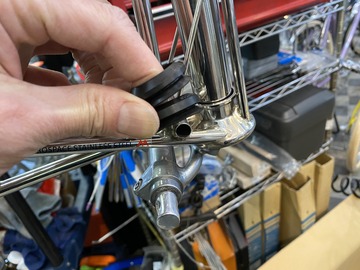

ダストシールを入れるとやっぱ少し抵抗が出ますね。



IMG_0656

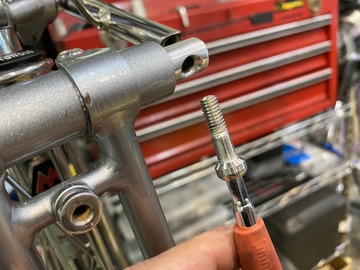

フォークを組んでいきます。トップ、ロワーリンクを結合する8本のボルトは、頭の部分がセルフセンタリングになってますから他のボルトは使えません。なくさないように。


IMG_0668
必ず8本のボルトを全部締めてフォークのアライメントを出してからヘッドベアリングのプリロード調整です。


IMG_0669

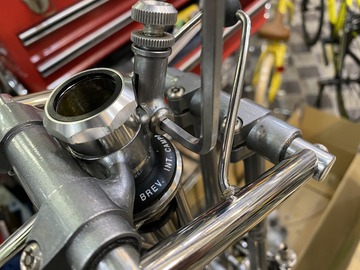

最後にステムに相当するフレクシターアームのボルトを締めれば完了。



IMG_0657

これにてフレームの組み立て完了ってことで本日はここまで。あまり怖がらなくとも良いみたですね。

次回につづく、
