遂にクランクの分解へと入って行くが、絶対にこれが必要になってくる。カンパのウルトラトルク及びパワートルクのクランク抜き&ベアリング着脱工具であります。それでは昨日からの続きを。

IMG_0410

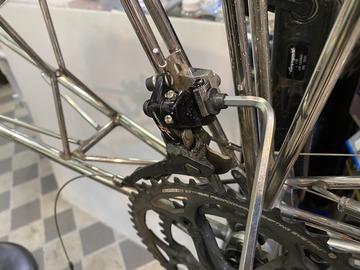

フロントディレーラーとブレーキキャリパーを外す。



IMG_0412
これらは、クランクと共にまとめてクリーニングだ。



IMG_0389

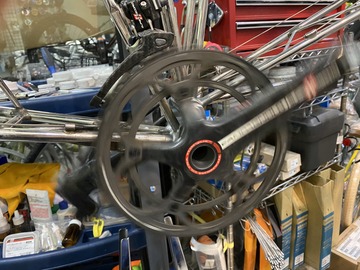

しかしガタもなくよー回るクランクですこと。



IMG_0417

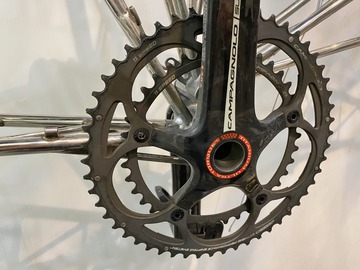

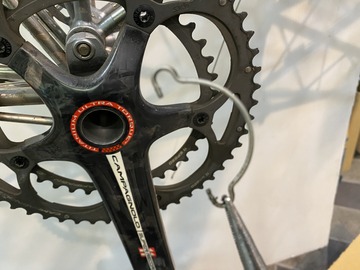

さて問題のスーパーレコードウルトラトルククランク。ドライブノンドライブ共にクランクアーム一体となった中空シャフトがBB シェル内中央で1本のフィキシングボルトでセレーション結合されている。そして左クランクを抜き取る際ベアリングツールが必要になるのだ。取り合えずフィキシングボルトを緩めるところまでやっておこう。


IMG_0445

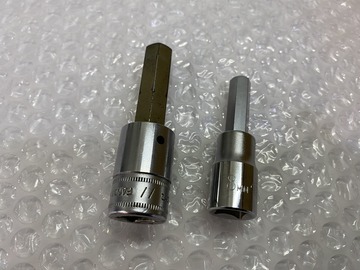

左右のクランクシャフトを繋ぐフィキシングボルトのレンチサイズは10mm。あいにく8と11mm しか持ち合わせがない。


IMG_0418
仕方なく長手方向がボールポイントになっていない L 型ヘキサゴンレンチを使う。



IMG_0419

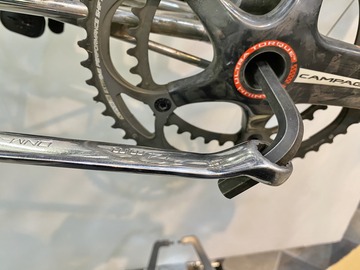

14mm のメガネレンチをハンドルとして使う。こういうの「2丁掛け」と言って整備業界ではご法度な作法だ。おっとっと・・・・・


IMG_0421
スーパーレコードのウルトラトルククランクは、クロックワイズ(時計回り)で緩む。すなわち逆ネジ。そしてパワートルククランクは、カウンタークロックワイズの正ネジ。「えいっ、」っと緩めてフィキシングボルトを回していくと・・・・・



IMG_0422

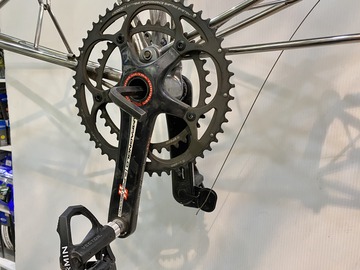

突然左クランクがクルリと回った。



IMG_0423

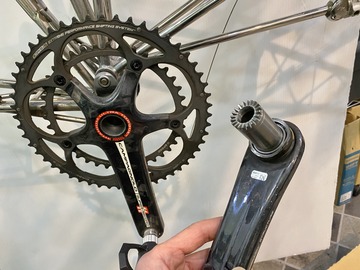

あら取れちゃった!



IMG_0424
ウルトラトルクってこうなってたのね。ノンドライブサイドにはウェーブワッシャー。



IMG_0425
そしてドライブサイドにはサークリップ。



IMG_0426
これを外します。



IMG_0427

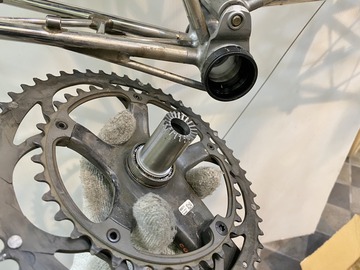

こちらも手で引き抜くだけで外れちゃいました。



IMG_0428

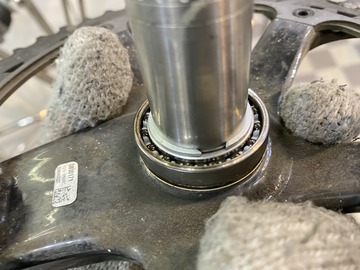

ドライブサイドは、ウェーブワッシャーではなく位置決めの C リング。




IMG_0430
BB シェルにはカップだけが残るってことみたい。



IMG_0437
しかもこのカップ外径44mm 16ノッチだからシマノの工具が使えちゃう。



IMG_0439
ちょっと養生しておきましょう。



IMG_0440
24mm のメガネっでよいっとクロックワイズね。



IMG_0441

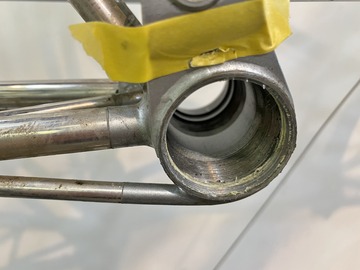

フェイスカットしてあった模様。ここはこのまま納めちゃいます。

気が付いたら新たな道具の手配なしで分解出来ちゃったみたい。

明日につづく、
