CIPOLLINI TT BIKE フレームを組む(その8)

IMG_0171

さて新たに作り替えたカーボンリーフスプリングは如何に。チポリーニさんそろそろ勘弁願えますか。彼方は、ライダーだったからここまで凝った自転車作らせたんじゃないですかね。こりゃ〜メカニック泣かせでやんすよ〜!

IMG_0136

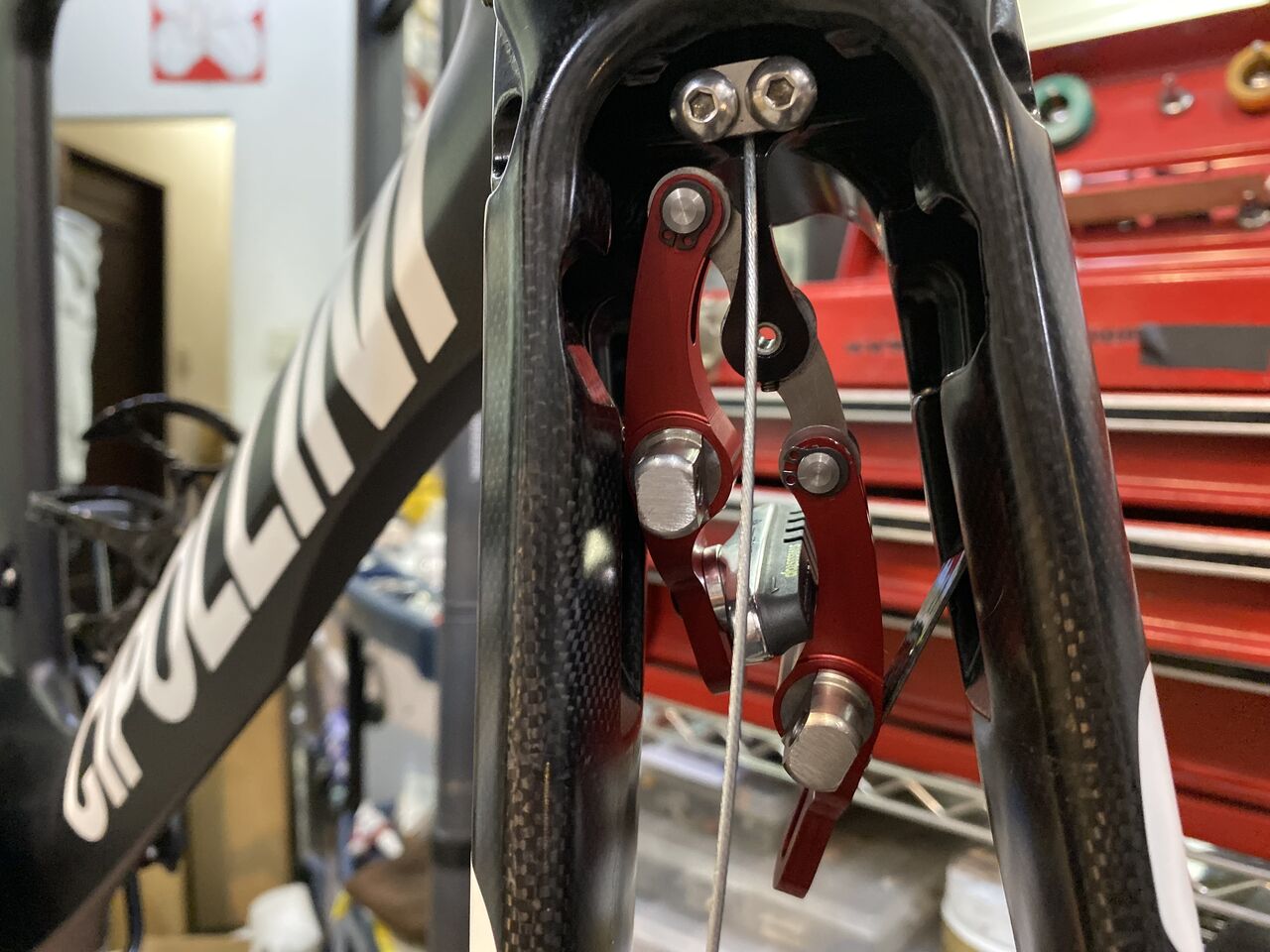

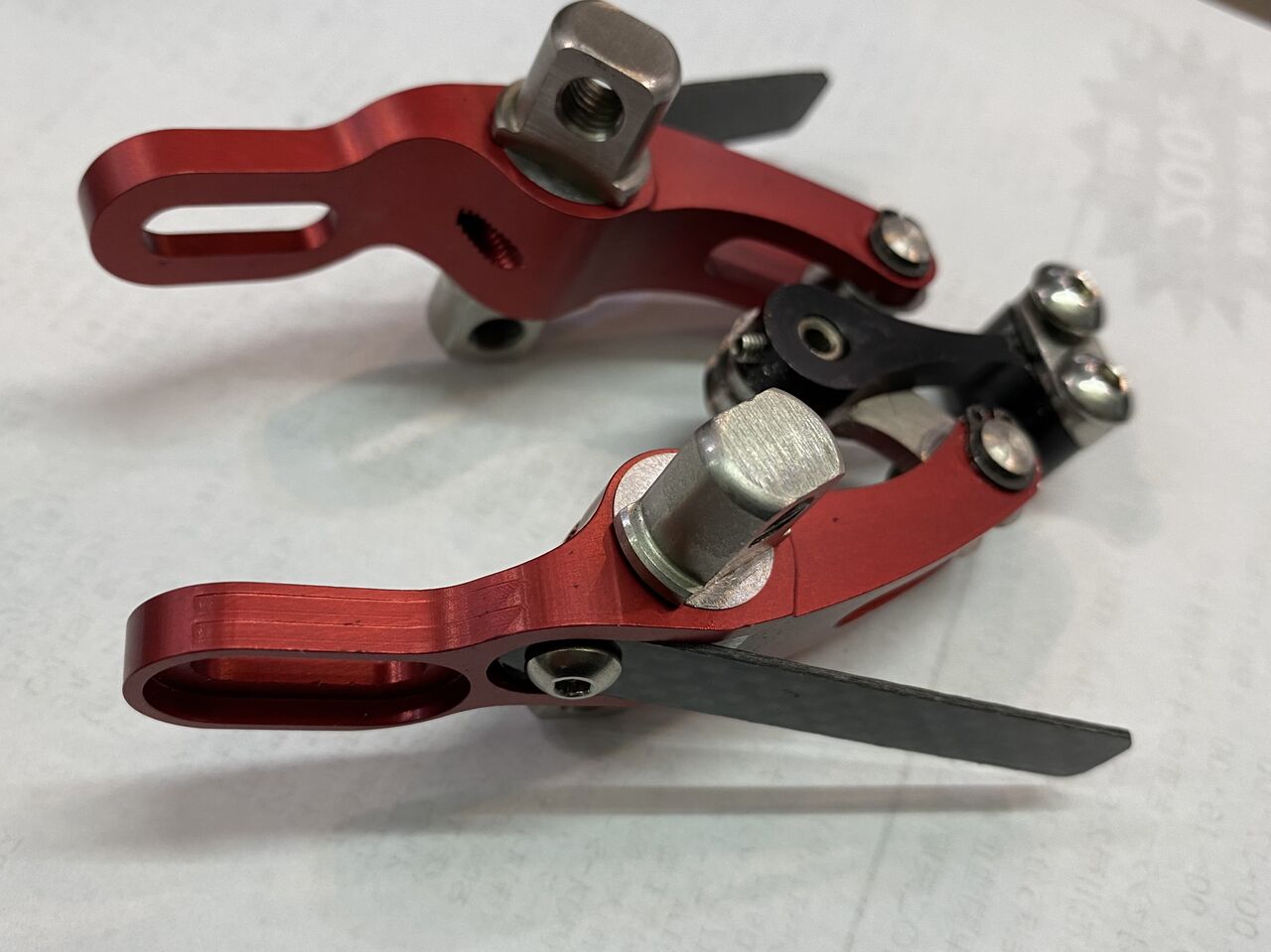

取付は、リンクを M 字型に曲げて突っ込み、



IMG_0137
片側ブレーキシューを取り付け、


IMG_0138

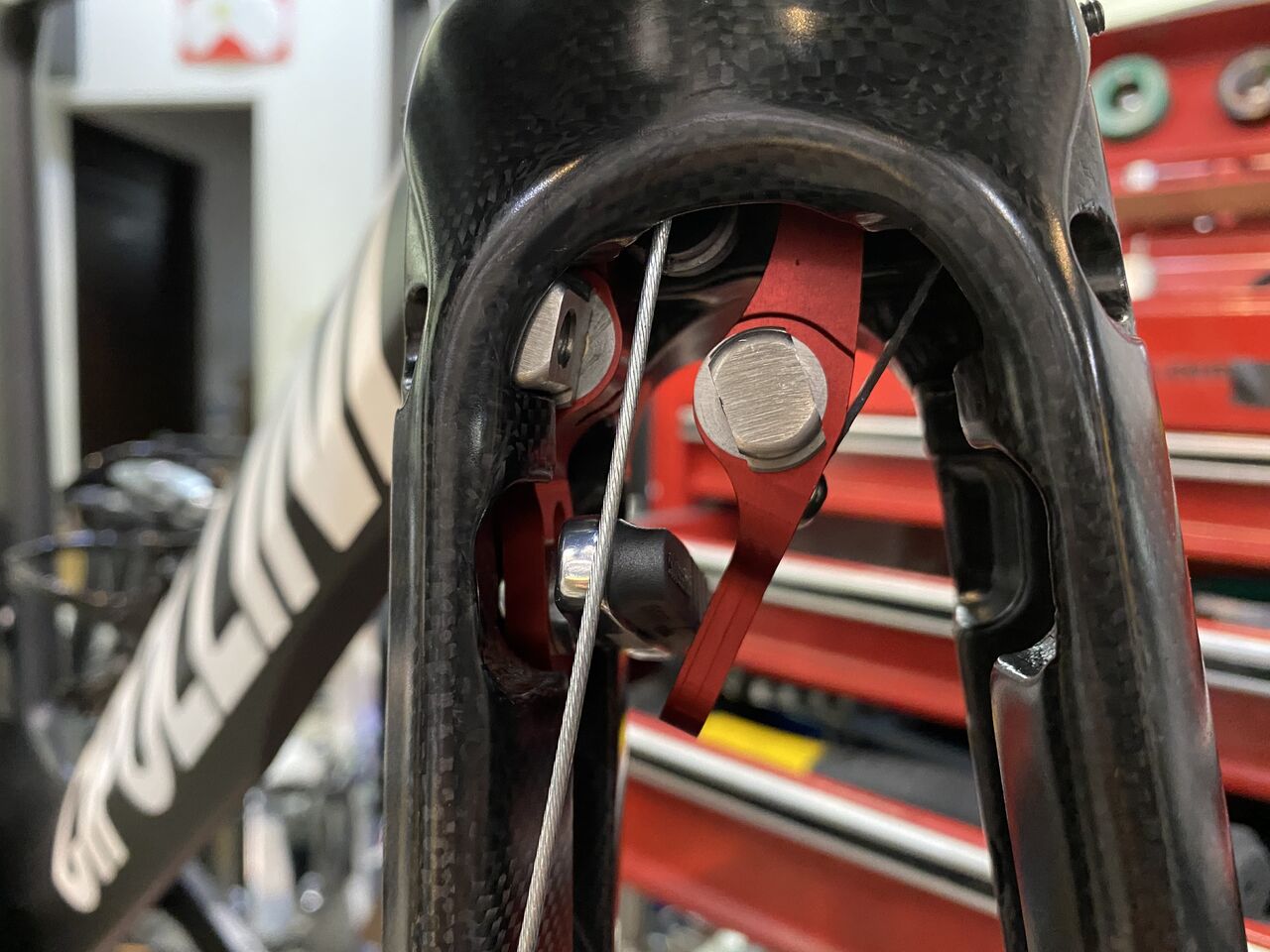

ピポットをフォークに固定。そして反対側。



IMG_0174

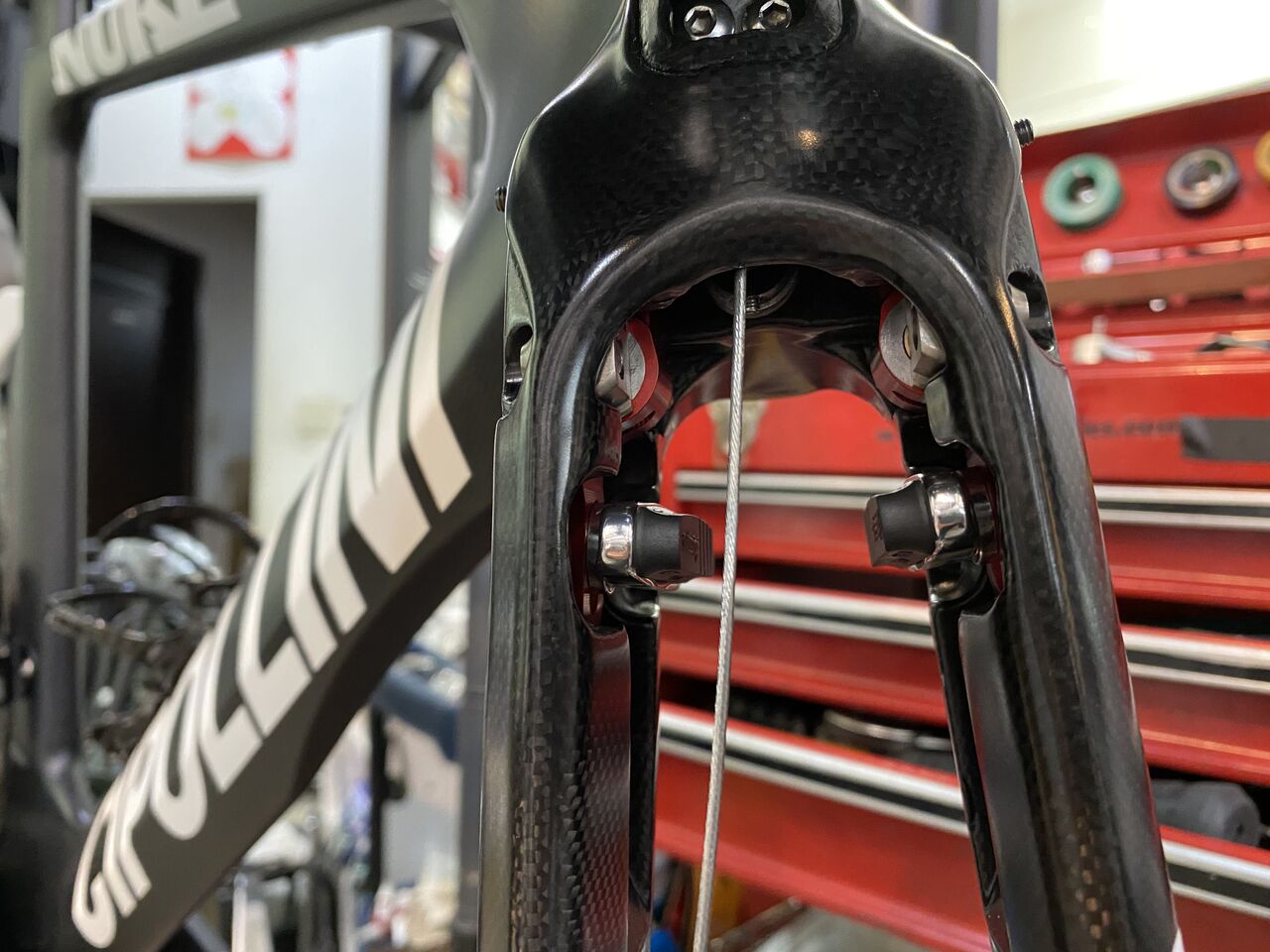

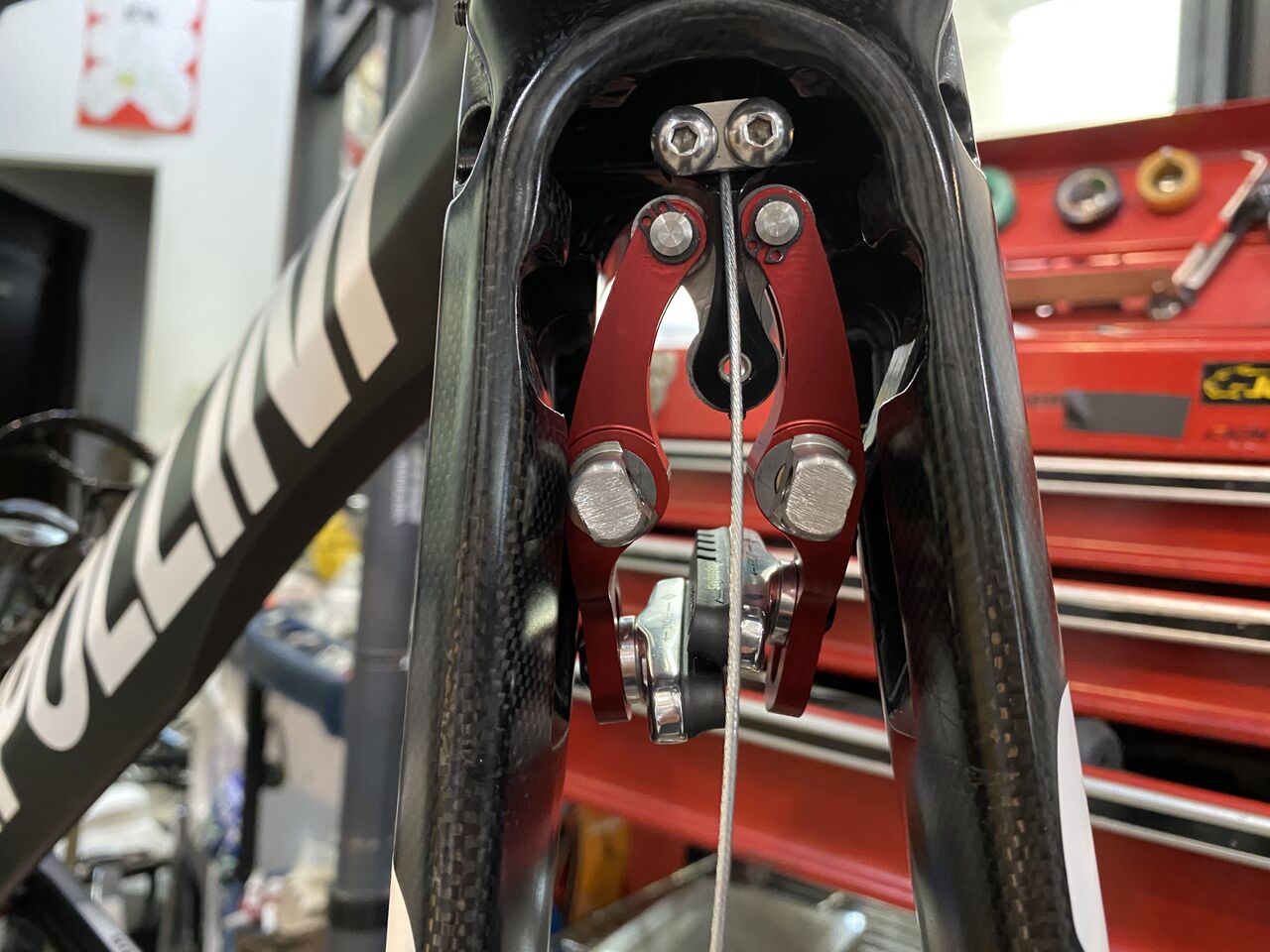

お〜、いい感じですね。調子に乗ってブレーキレバーを数十回握っていると・・・・あらら、段々戻りが悪くなって来たぞ?

IMG_0172

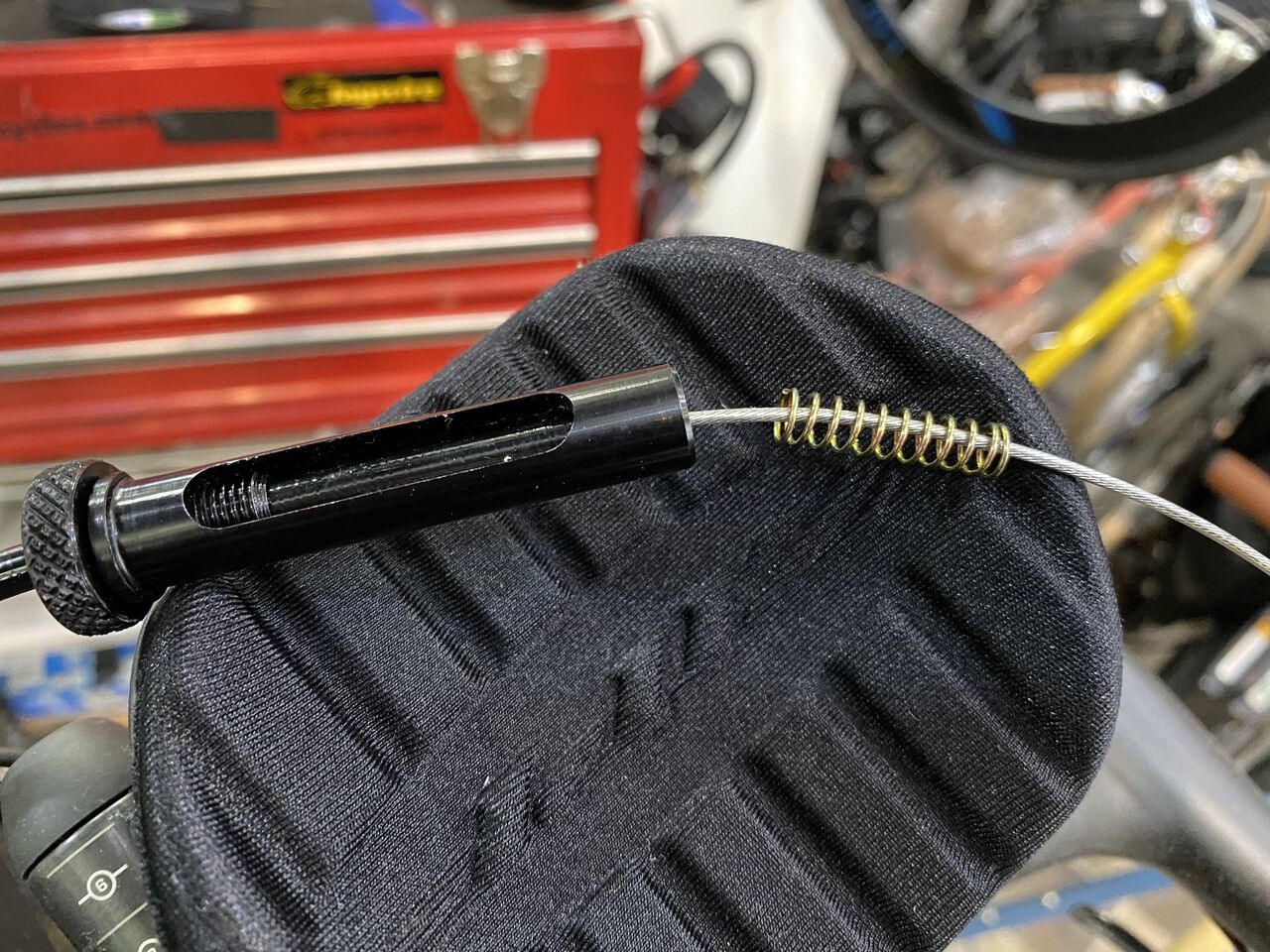

こんなとこにリターンスプリング追加してみましたが芳しくないです。


IMG_0155
もう一度バラしてみると、


IMG_0157
何かスプリング弱くなってる。



IMG_0159
これまた折れたな。



IMG_0160

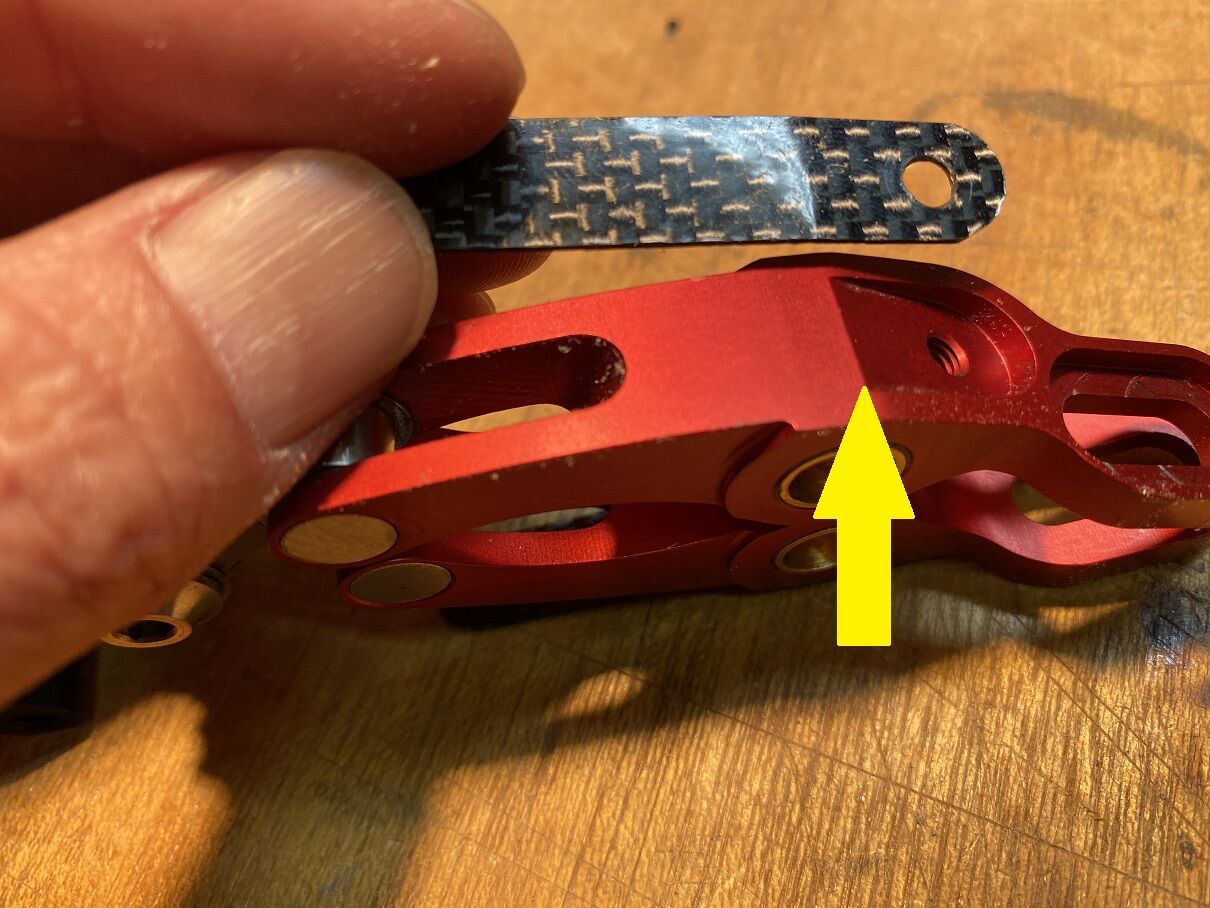

はいはい、ここに応力が集中しちゃうのね。CNC で削り出してんだから最後まで責任持ちなさいよ!


IMG_0162

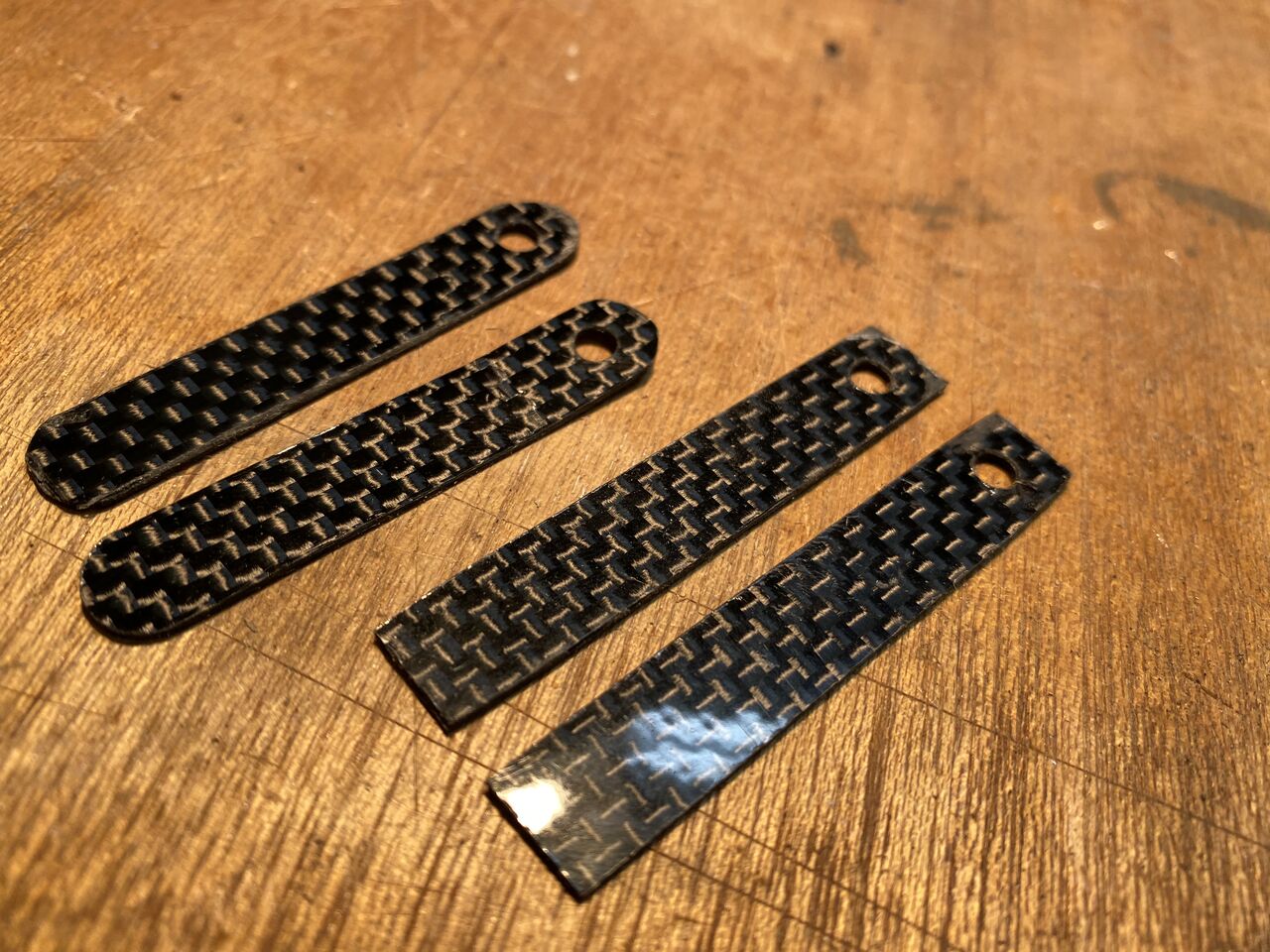

せっかく製作した3プライは使い物になりません。今度は4プライで再度製作しました。



IMG_0168

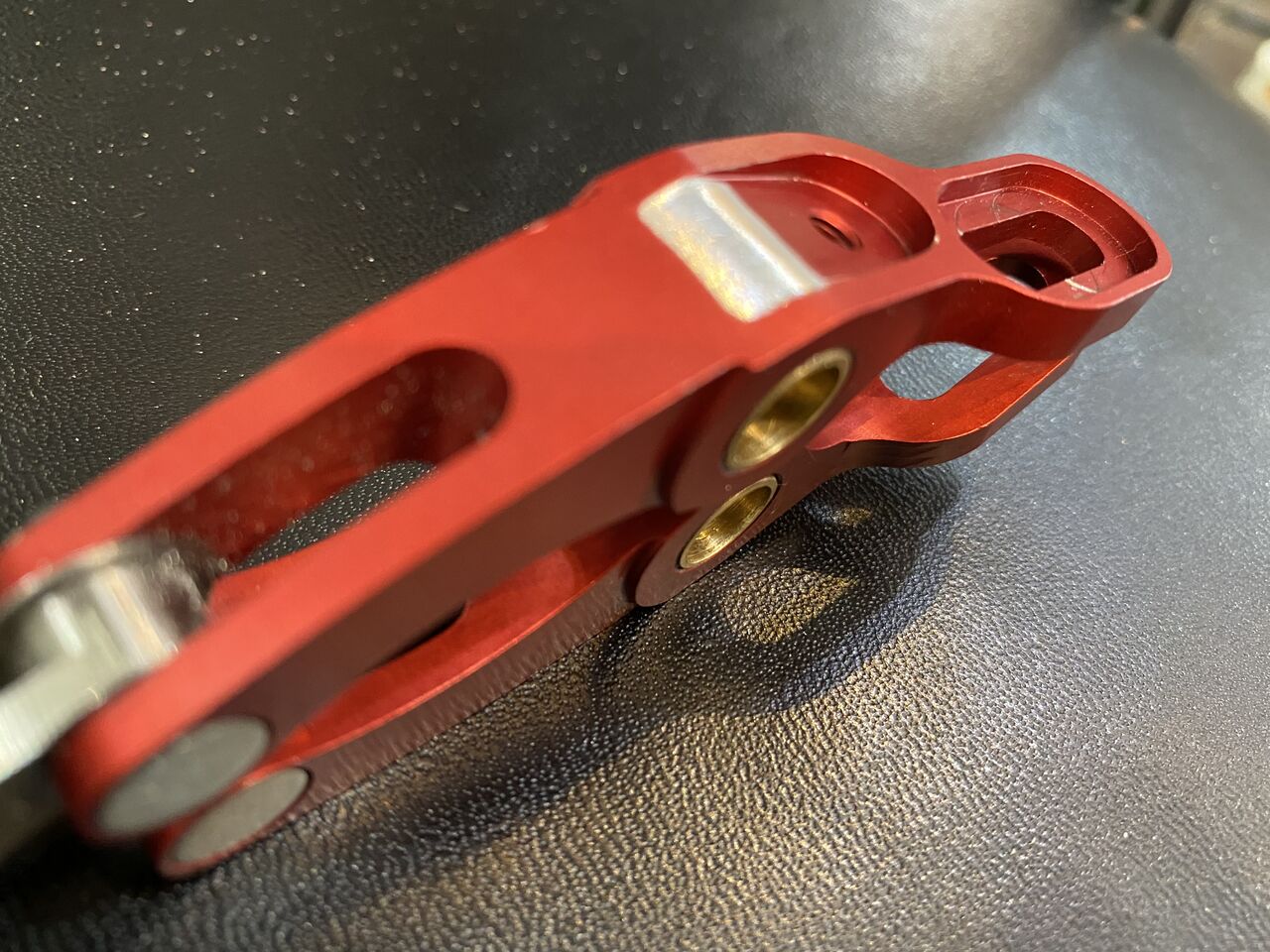

こいつが悪さしてんのね。



IMG_0167

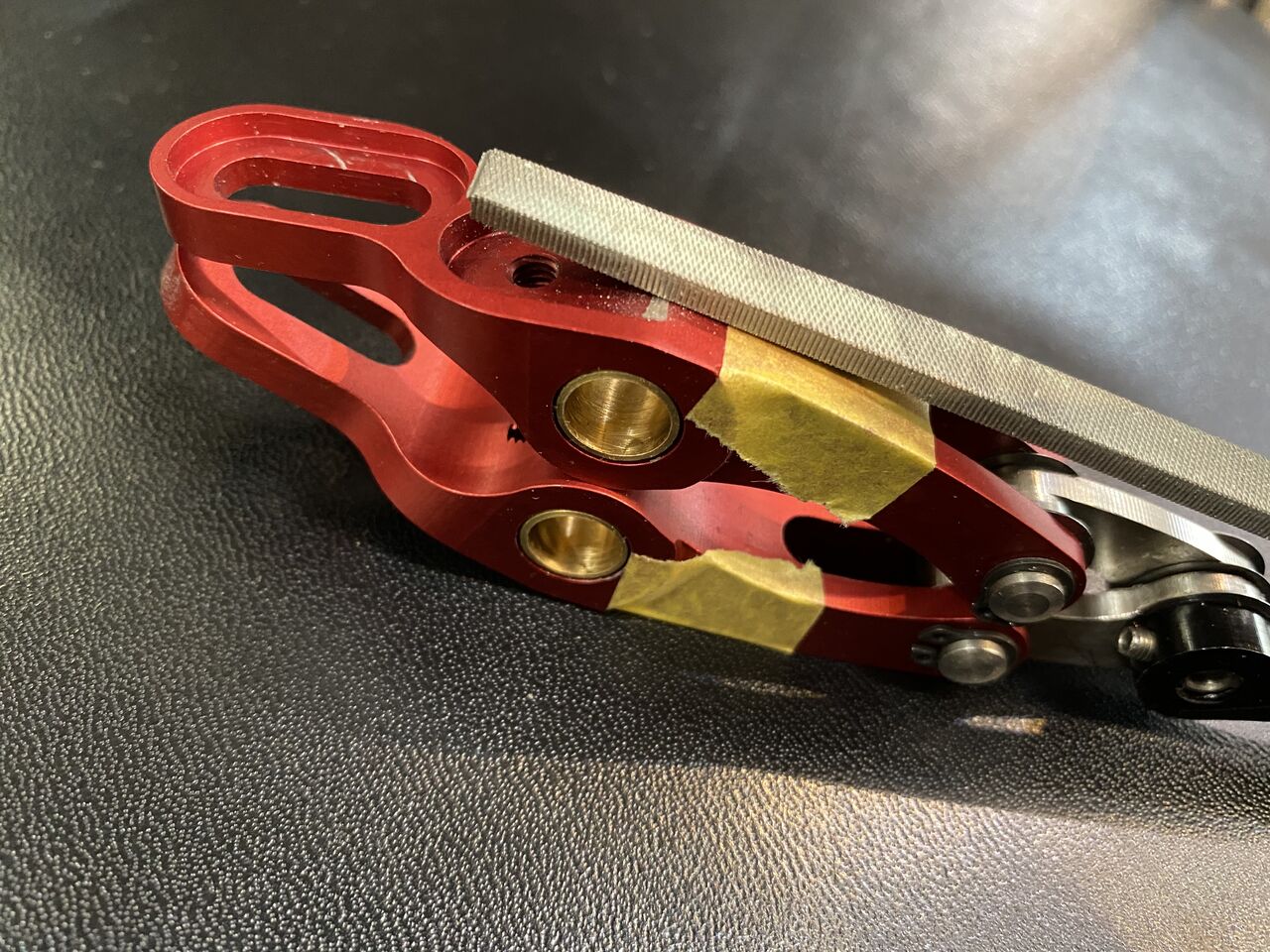

ヤスリで削り落としましょう。ごめんなさい。でも取り付けてしまえば見えないところですから。



IMG_0170

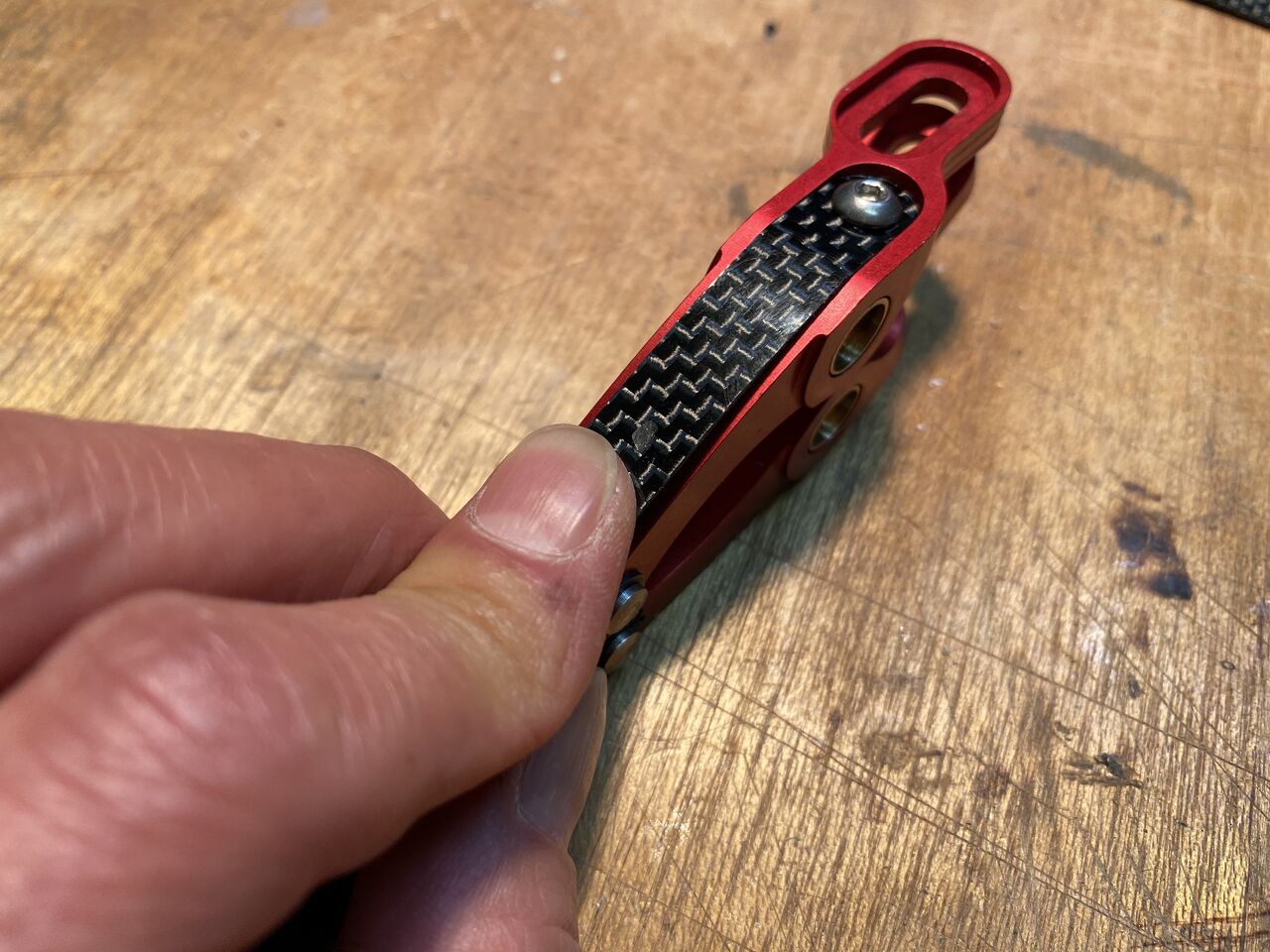

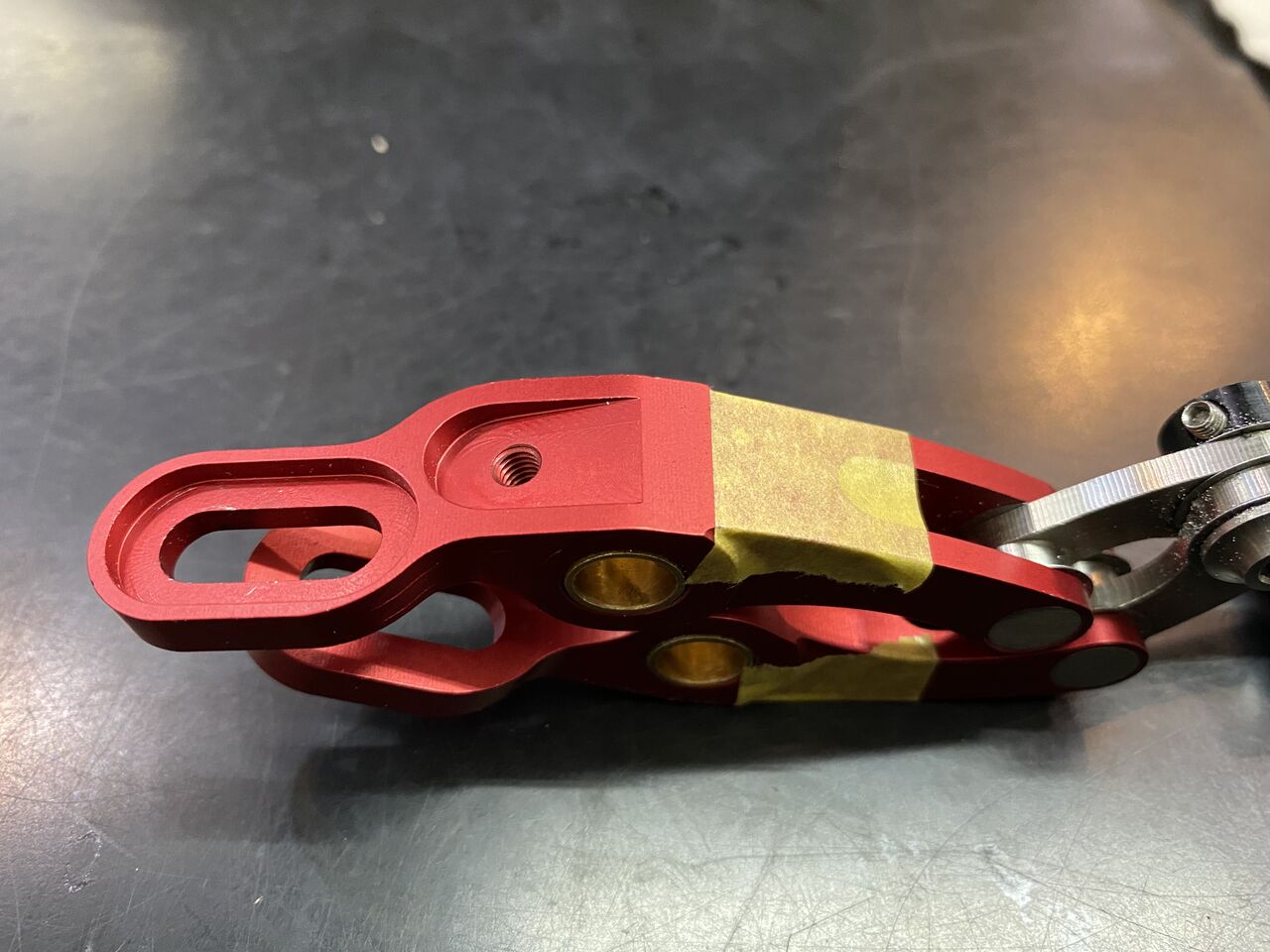

これで均等にしなってこれるでしょう。



IMG_0175

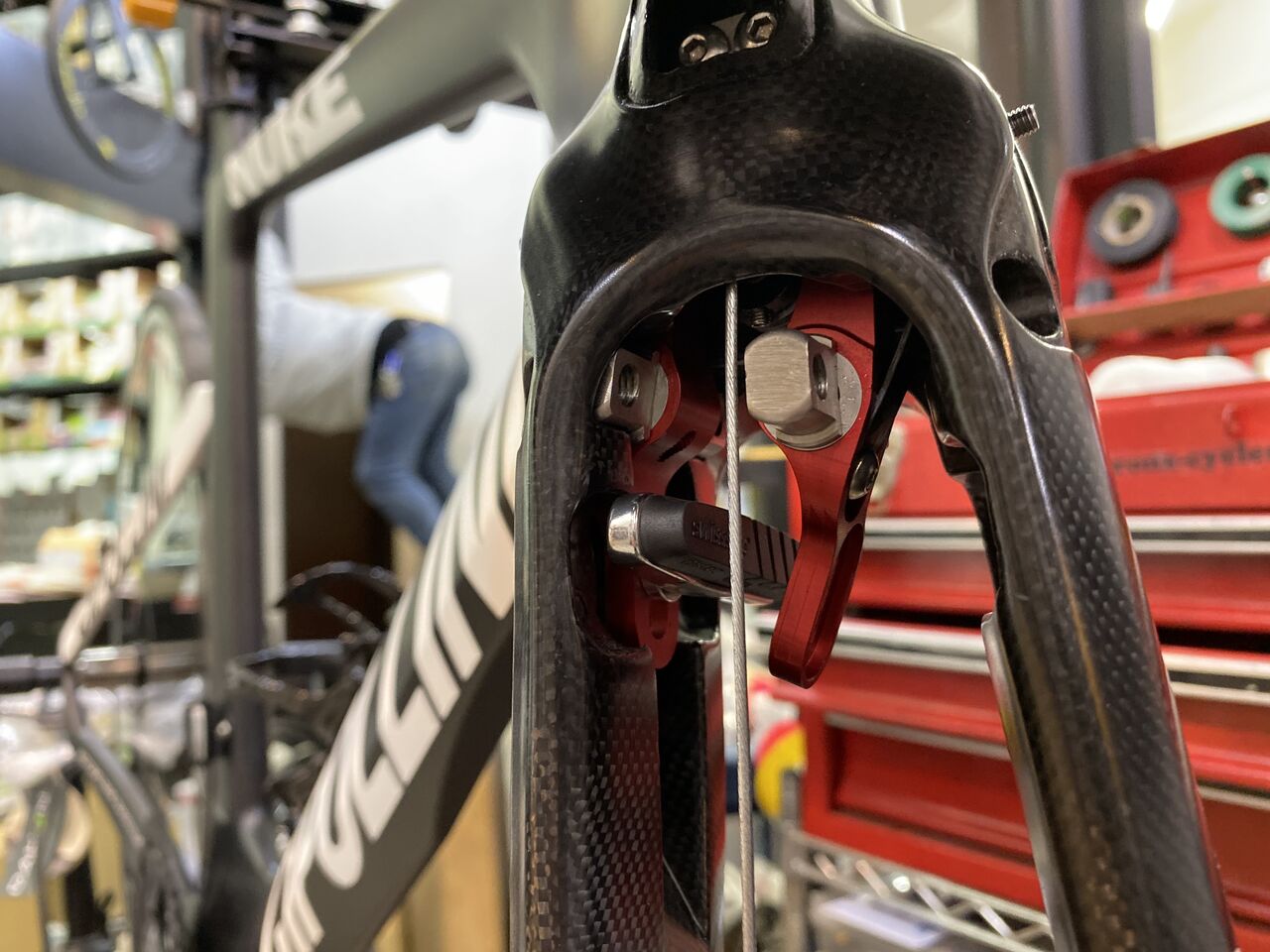

流石に取付取外しも馴れてきました。ブレーキシュー両方付けたままで行っちゃいます。名付けて段違平行棒方式。


IMG_0178
「いい」「いい」いいんだけれど「キコ、キコ、キコ」って鳴いてます。



IMG_0176 1

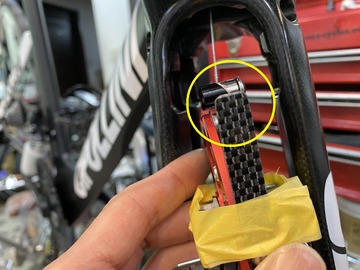

スプリングの力強くなったからカーボンフォークと擦れあってキコキコ行ってたんだ。だから最初グリスが塗ってあったのね。綺麗に拭き取っちゃたよ。先端少し仕上げておきましょう。


IMG_0177
フォーク内側にグリスを塗ってっと。



IMG_0178

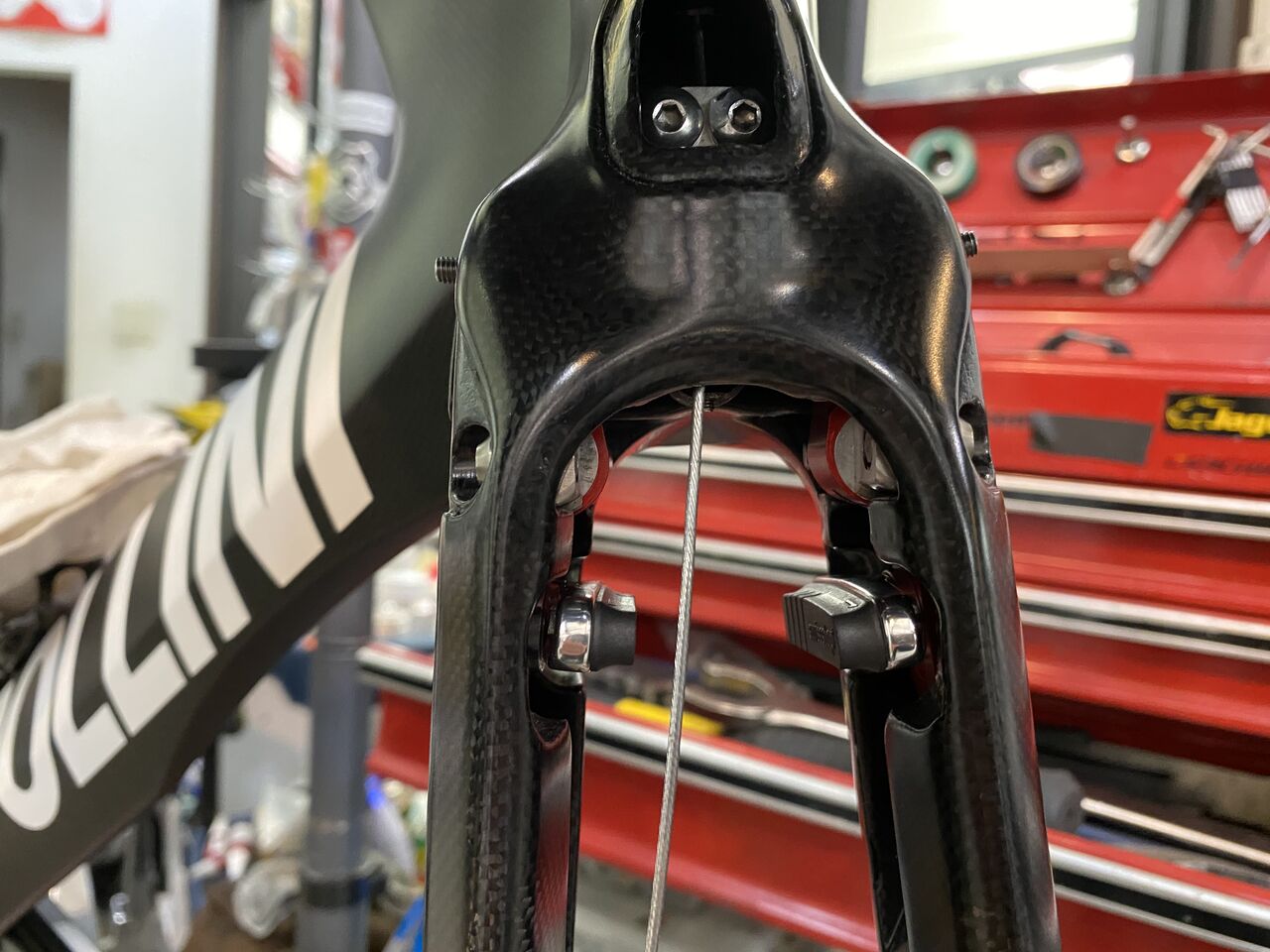

ちょっと引き重いけどフォークに当たるまでパチンパチンと戻るようになった。

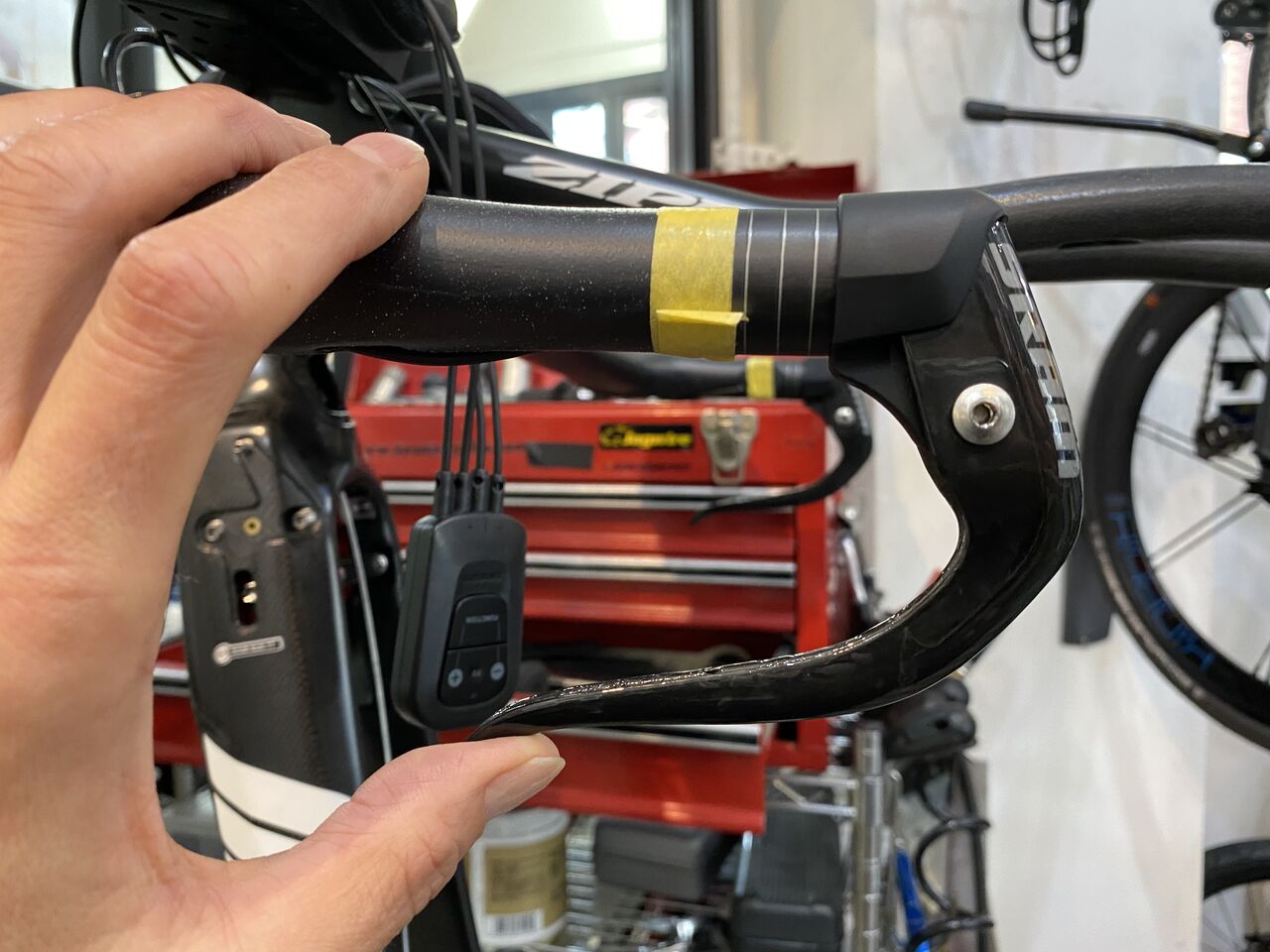

もしかしてリーフスプリングのイモネジアジャスター締め込めば直接フォークに触らなくなるからキコキコ音しなくなったかもね。でももう一度4プライリーフの点検も兼ねたってことで。ああ、何回バラしたことやら。やはりリーフは、耐久性も考慮してカーボンではなく鋼にしてほしかったな。そうそうホイールレスの状態では、カーボンリーフ保護のためにブレーキレバーは半分までしか引いてはダメですぞ!

IMG_0179

ん〜、こうでなければ!
