帰ってきた KIMORI COLOSSUS HR 2号機(その4)

昨日に引き続きましてフロントセクションの組立です。

IMG_5639
フロントフォークトップ部に DU ブッシュを圧入します。



IMG_5640

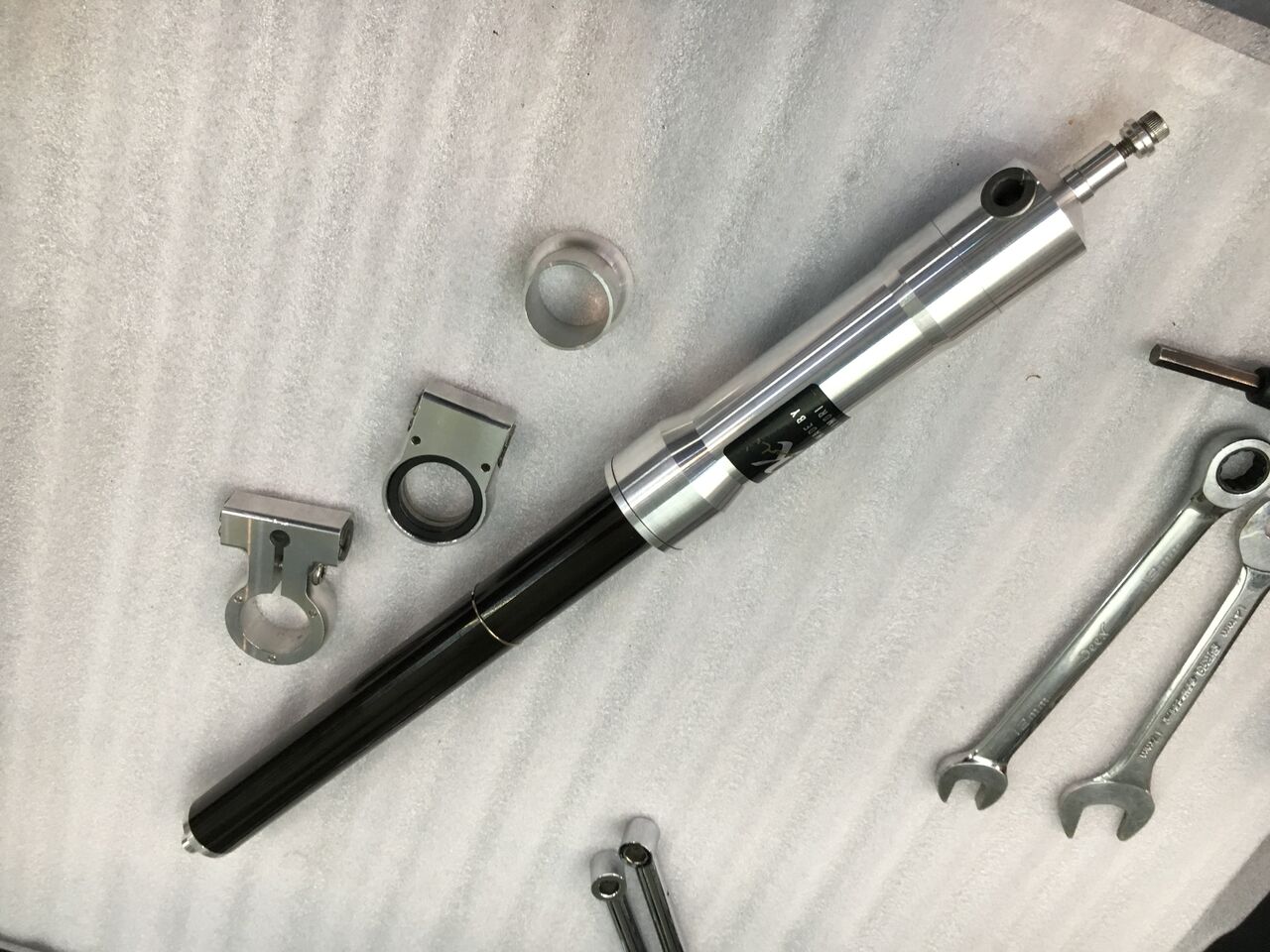

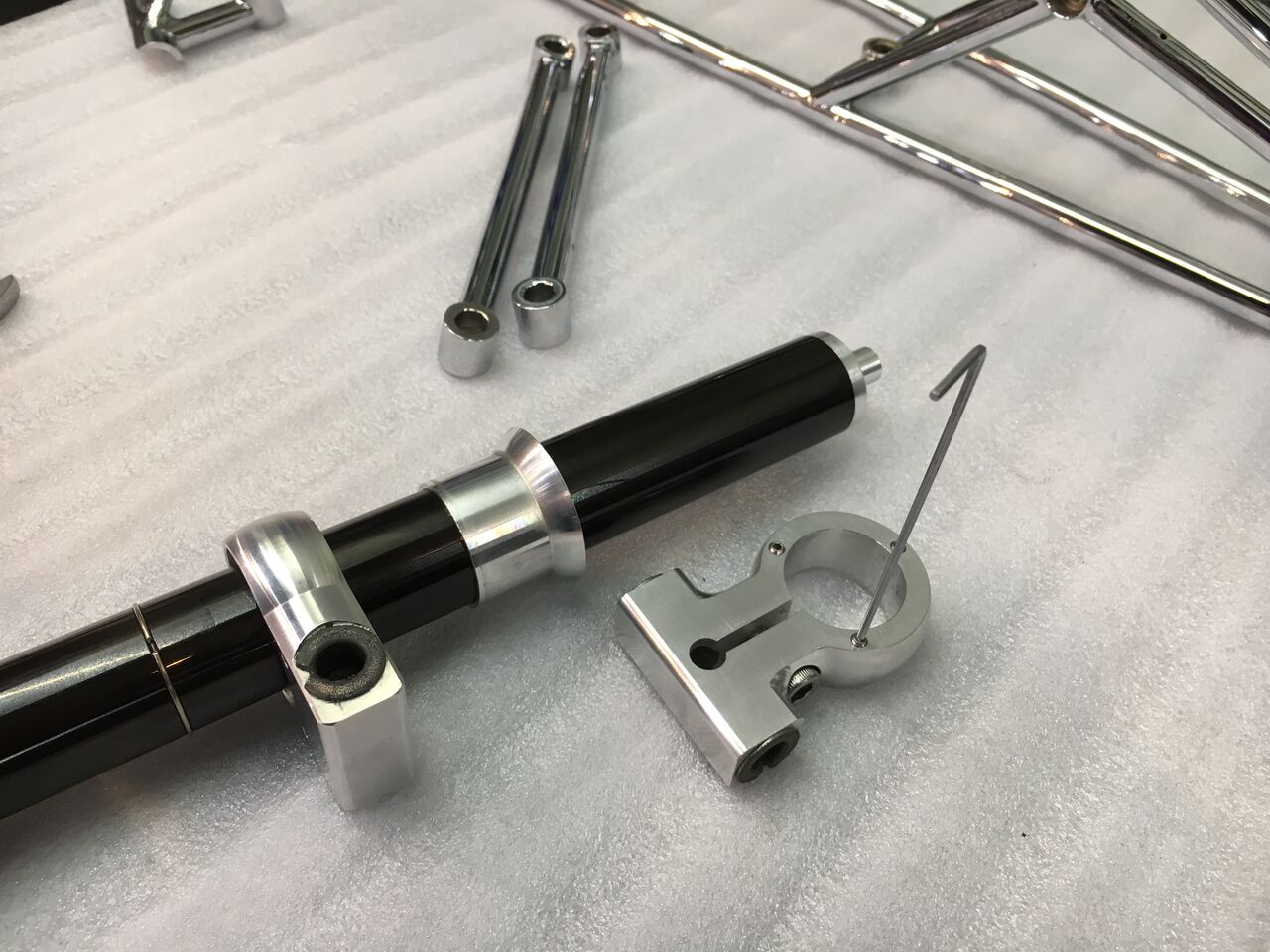

フォークインナーチューブを支持する三つのパーツです。



IMG_5641
三つのパーツを一体化するためのイモネジは緩めておきます。



IMG_5632

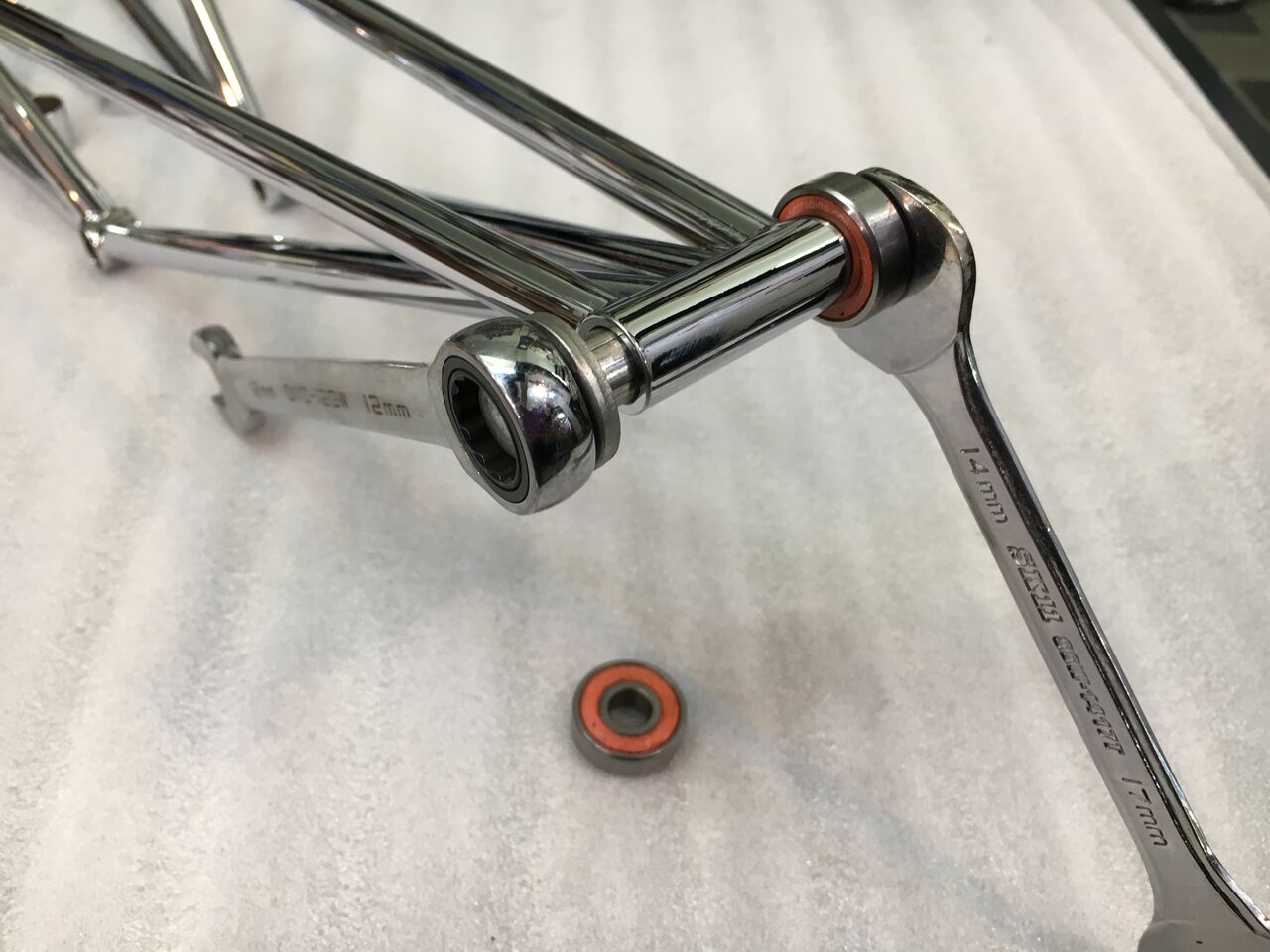

ロアーアームにピロボールをセット。



IMG_5642
ロアアームにショックユニットを仮止め。



IMG_5643
IMG_5645
IMG_5646

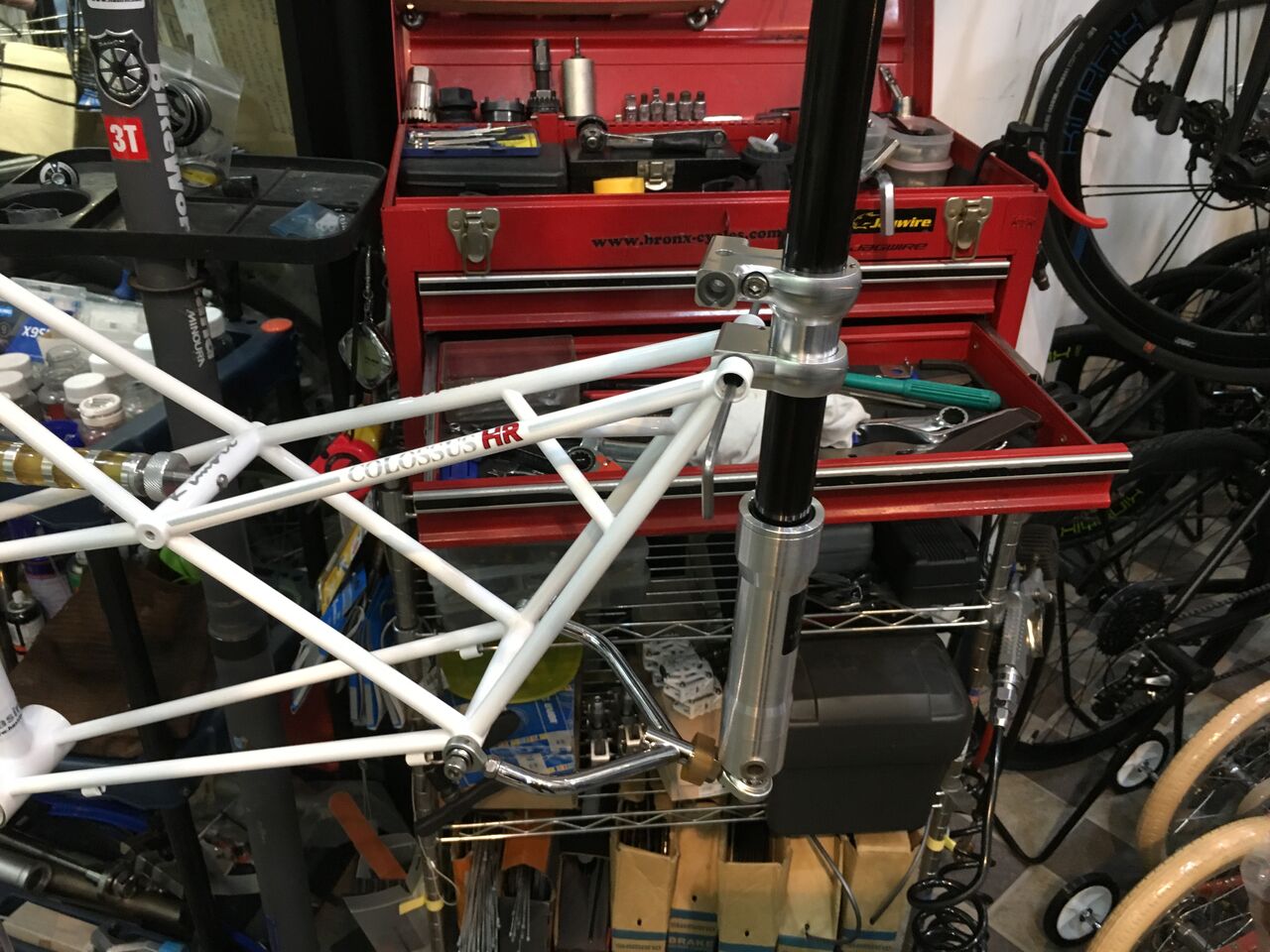

メインフレームにショックユニットを取り付け。



DSC_8867
DSC_8868

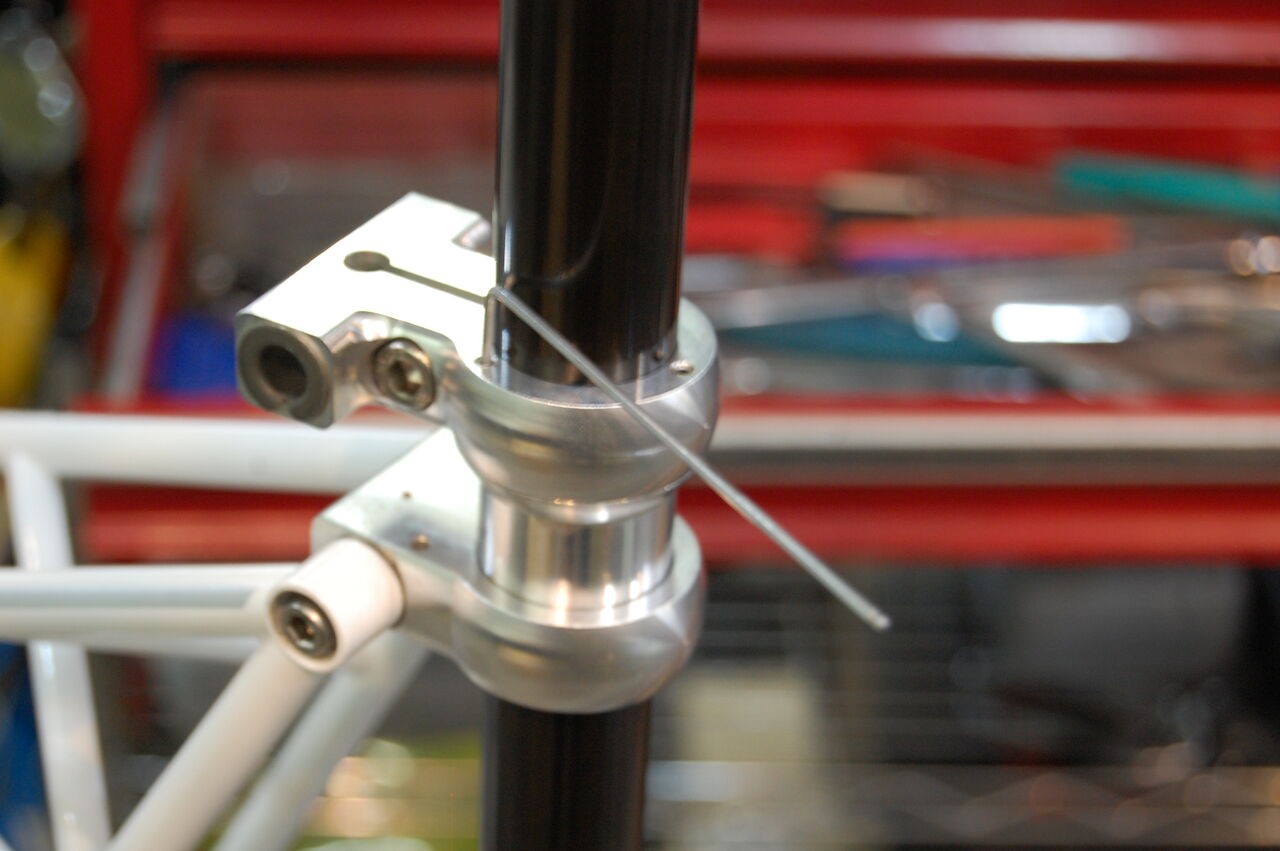

これで三つのパーツが一体化。



IMG_5647
ショックユニット下のボールジョイント(大)部締め付け。



IMG_5648
IMG_5649

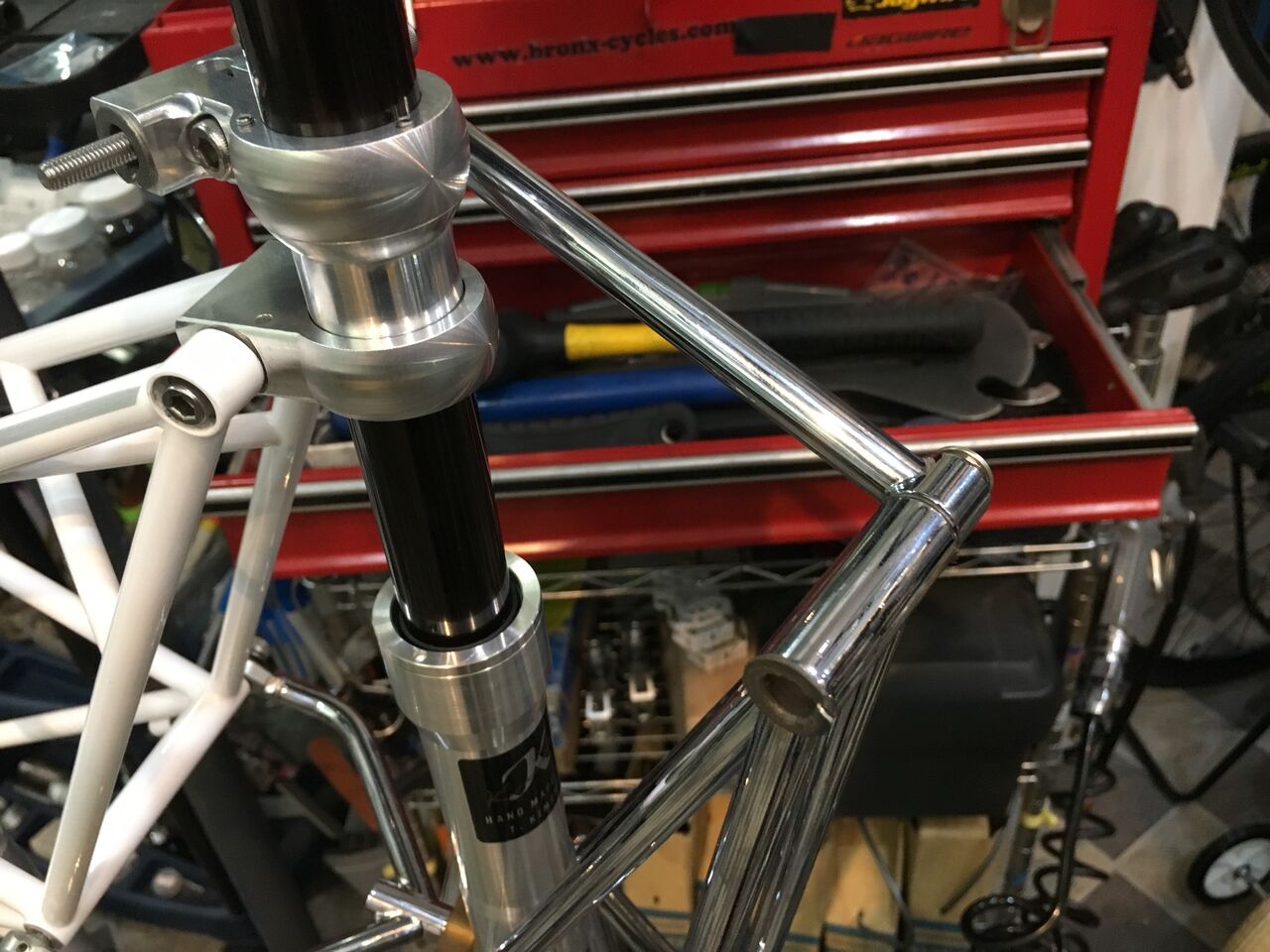

フロントフォークをショックユニット下部に取り付け。



IMG_5654
DSC_8863
DSC_8864
DSC_8865

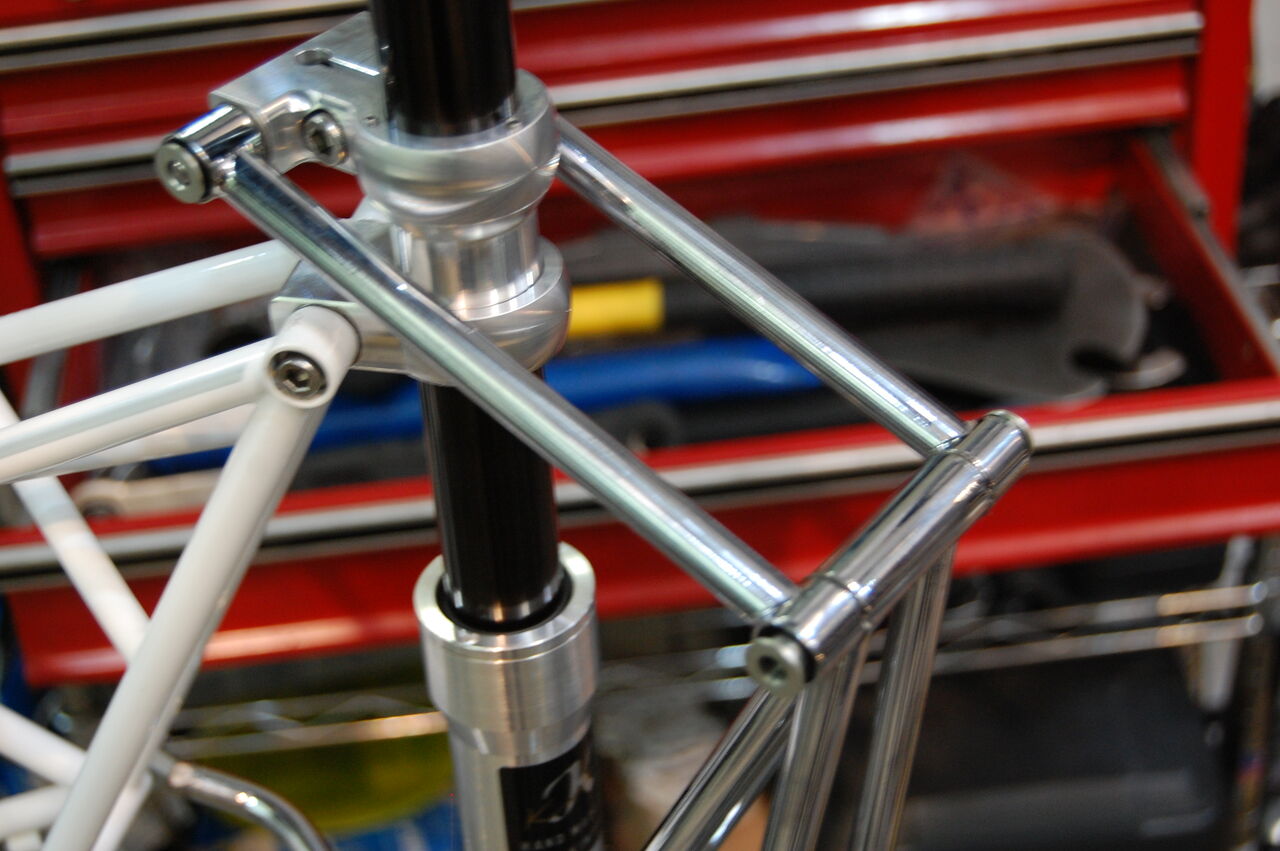

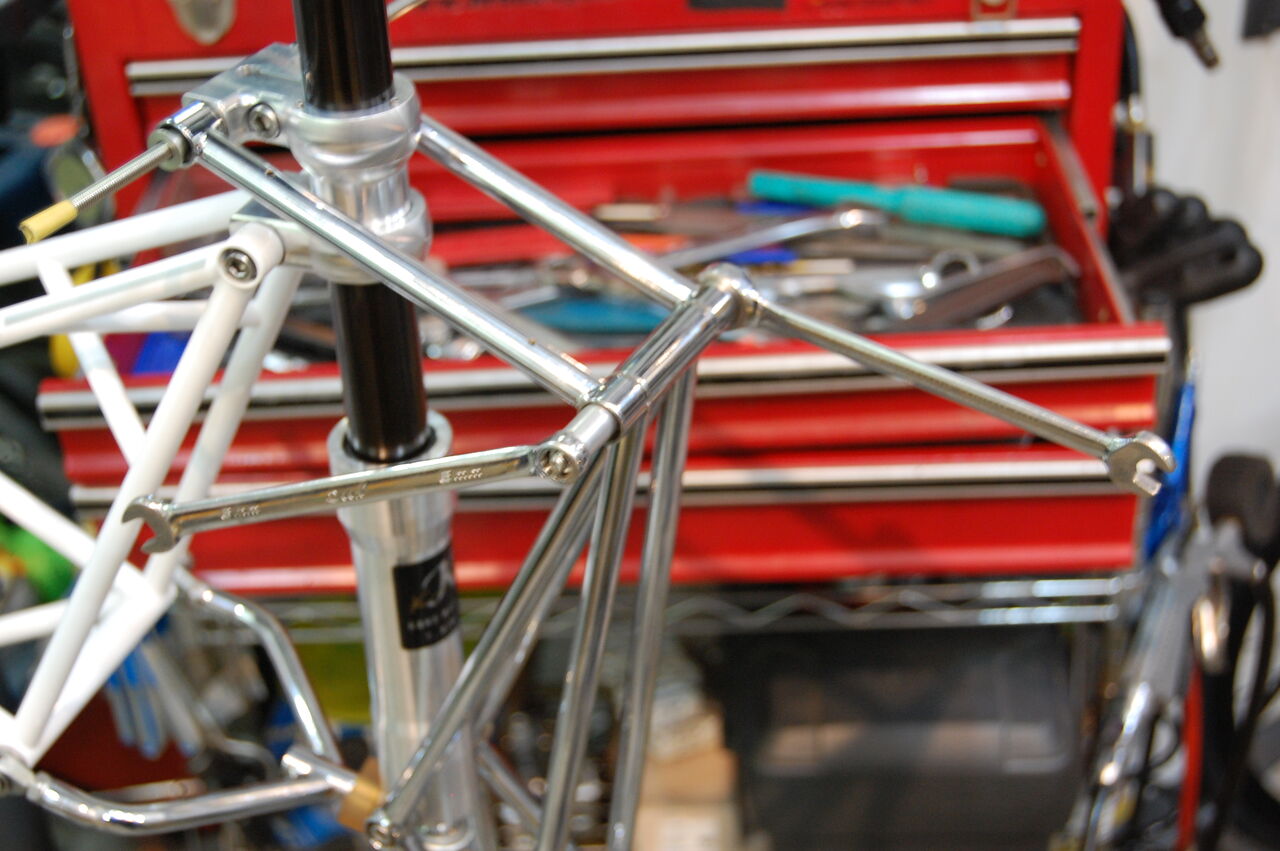

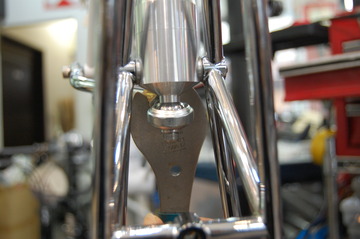

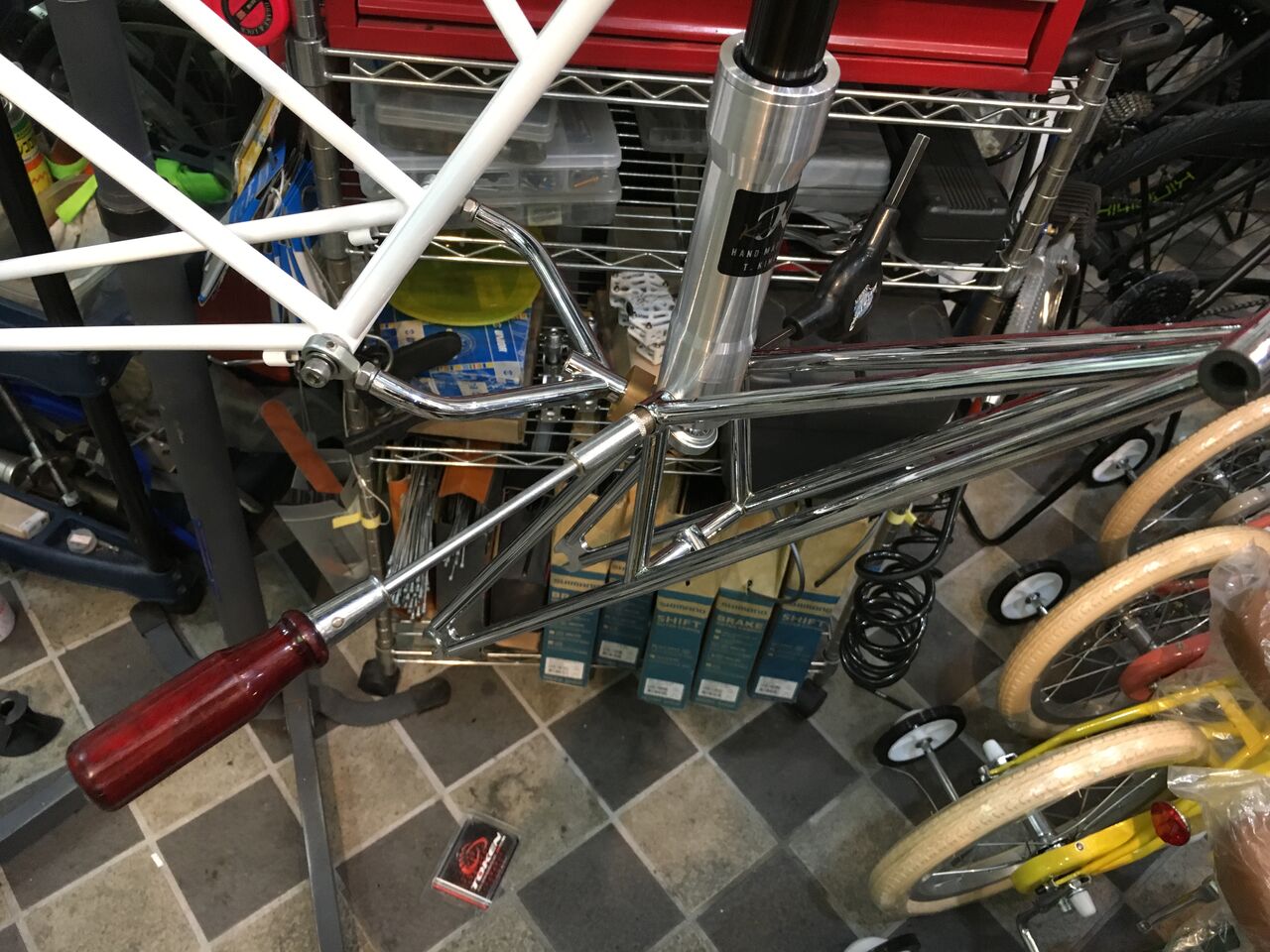

アッパーアーム2本の取付。



DSC_8869
DSC_8870
ボールジョイント(大)(小)ロックナットの締め付け。



DSC_8871

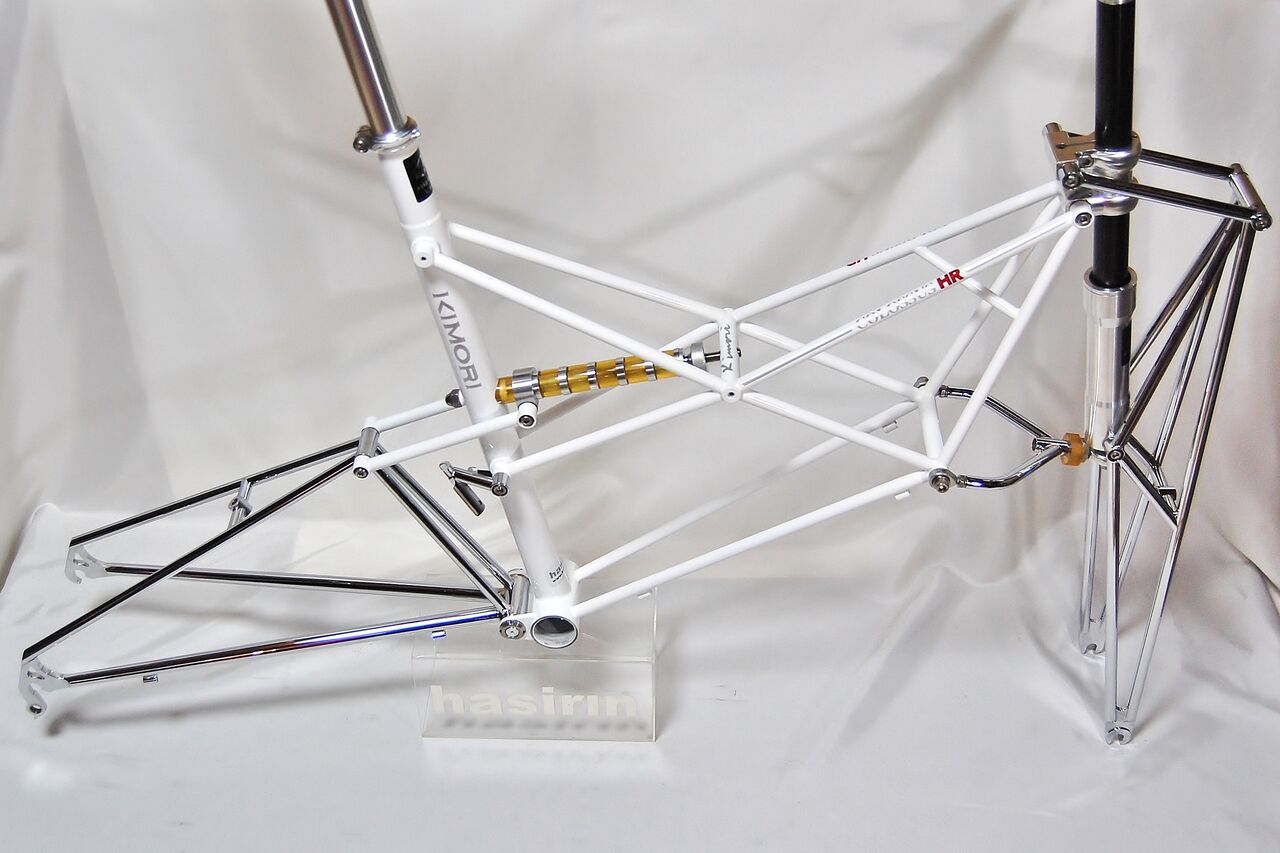

フロントセクションのアッセンブリーが完了。



DSC_8872
最後に電動専用フロントディレーラーブラケットを取り付ければフレームアッセンブリーが完了。



DSC_8874

いや今回の2号機もフレーム組立楽しかったです。この後コンポその他今日中に組んじゃいますから。

明日は、完成お披露目&価格発表編です!
