クラウンレースカッティングツール

2ca0c0c2

全く同じ工具なのに何故モールトン研究室のはそのままヘッドチューブが長い DV-1 の作業が出来たんだろうか?

IMG_5022
もしかしてこのハンドル内にまだボルトがたくさん入っていて次郎さんこれを抜き出したんではないだろうか?


IMG_5023
抜けてきたが様子が変だぞ。



IMG_5024
あら大きく期待は外れた。



IMG_5025
ハンドル幅が300mm。



IMG_5019
カッターの刃先から、



IMG_5021
ボルト先端までが338mm。



IMG_5027

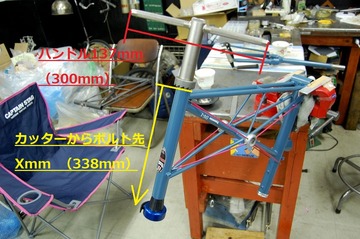

画像で測るとハンドルが137mm。だがボルトの先は見えないや。



2ca0c0c2 - コピー - コピー - コピー
てことは、X =(338×137)÷ 300 ・・・・いやいやそれでは比率が同じになってしまう。パークツールの輸入元である宝山も今日まで3連休だから聞きようがない。ともかく今日は先に進もう。


IMG_4997
TANGE Technoglide TG32RDC 1” ITA  BK  3.800円(税別)
ヘッドパーツを組んで行きます。これは考えあってブラックをチョイス。


IMG_5039
イタリアンサイズの上下ワン圧入部分の寸法は、30.2mm。



IMG_5040
30.1mm のカッターでリーミングしたから嵌合公差は、0.1mm だ。



IMG_4944
Park Tool CRC-1 クラウンレースカッティングツール 120.139円(税込)
続きましてフォーク側の下準備であります。


IMG_5041
これがセットの内容。



IMG_5042
こちら1-1/8サイズに該当するセンタリングコレットと30.1mm カッター。



IMG_5043
こちらが1インチ用コレットとカッター。


IMG_5046
IMG_5047
カッターは、JIS 27.0mm 用 27.1mm と イタリアン 26.4mm 用 26.5mm のリバーシブル。


IMG_5048
26.5mm 側をセット。



IMG_5049
キャップを外してみると、



IMG_5050
キャップと本体にテーパーが付いています。



IMG_5051
コレットを挿入し、



IMG_5052
キャップを締め込むとコレットが縮む仕掛け。



IMG_5053
IMG_5054
これでコラムとカッターの垂直が出せる。



IMG_5064
切削するのは、クラウンレースが圧入されるコラム側面と密着する底の部分。



IMG_E5062
イタリアンのクラウンレース内径は、26.4mm。



IMG_E5063
現在26.51mm。



IMG_5067
万力にフォークをセット。



IMG_5071
さて削って行きます。これ結構力のいる作業です。特に押し付ける力。



IMG_5069
ちょっと様子を見ます。



IMG_5070
まだ塗装が残ってますね。どうやら赤の上にグレーが塗ってあるようだ。



IMG_5071
更に進むと、



IMG_5073
綺麗に仕上がりました。



IMG_5080
カットした後は、26.45mm だから嵌合公差は、0.05mm。



IMG_5075
クラウンレースを圧入して行きます。



IMG_5077
IMG_5078
圧入完了。



IMG_5082
IMG_5083
IMG_5081

これにてフォークのアッセンブリー完了。モールトン研究室で作業した時は富成次郎先生がいたので気軽だったけど全部自分でやるとなると緊張しました。練習台といえ265.000円のフレームですからね。次は本ちゃん SUPER SPEED ステンレスフレームだ!

次回につづく、
