何時もモールトンは、ピポット修正から

IMG_4734

モールトンに触る経験が浅いので何とも言えませんが、ピポットに関して点検してそのまま組めたのは、2018年モデルのパシュレー製のTSR だけでした。

IMG_4791
各部の寸法を測っておきましょう。スピンドル長さが55.10mm。



IMG_4792
ブラスブッシュのアッセンブリー寸法が54.59mm。



IMG_4742

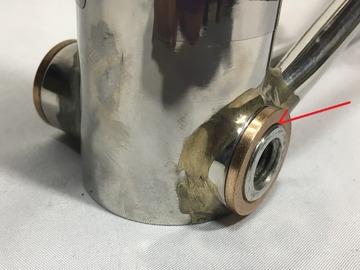

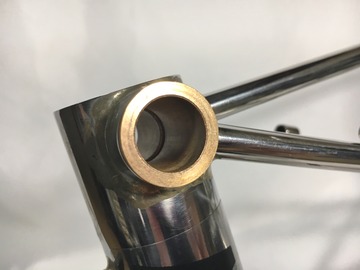

普通にツバ付きのブラスプレーンベアリングが左右から圧入されています。



IMG_4744

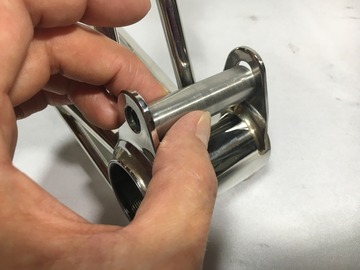

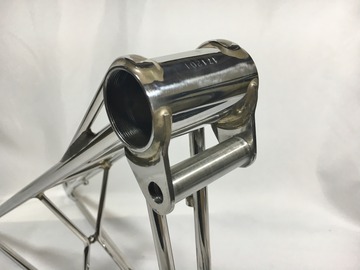

先ずは、BB シェルから立ち上がるフランジの平行度を確認。上の方ではガタがあり、



IMG_4745
下方で無くなる。



IMG_4743
更にこの位置で止まるってことは、上に向かって開いているってことです。



IMG_4748

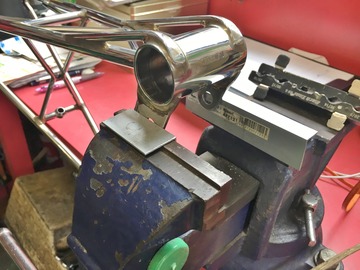

ちょっと万力で修正掛けてみます。



IMG_4749

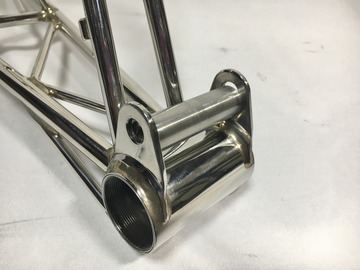

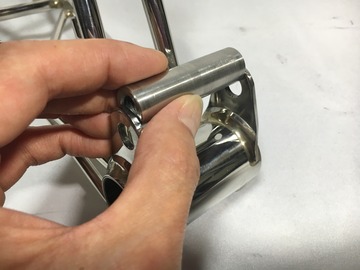

ヌルッっと入って自然落下しない絶妙な距離に修正出来ました。



IMG_4751
次にスピンドルよりブラスブッシュがどれだけ低いかです。



IMG_4752

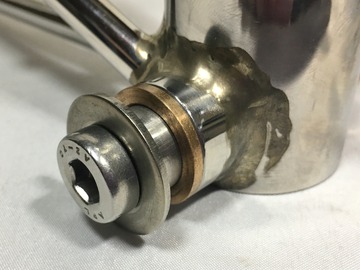

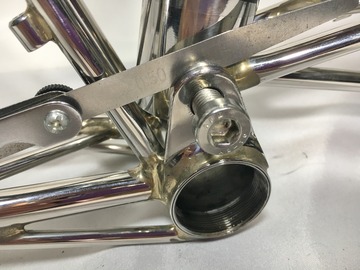

大きめの平ワッシャーをフランジに見立てます。



IMG_4753
左側を奥まで密着させスピンドル、ブラスブッシュの両側面を面一にします。



IMG_4754
当然スピンドルがブッシュより飛び出しますね。



IMG_4755

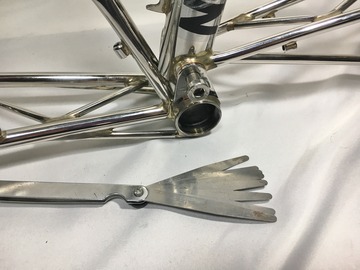

そして右側フランジとの間を隙間ゲージで測定しようってわけ。



IMG_4758
IMG_4759

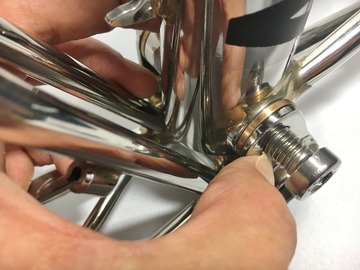

左右に押し付けてみると目視でもクリアランスが見えます。



IMG_4760
さて何ミリの隙間ゲージが入るでしょうか。



IMG_4761
0.5mm はすんなり入っちゃいました。



IMG_4762

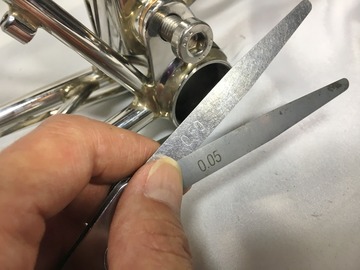

0.05mm を追加します。



IMG_4763
2枚合わせて0.55mm がしっくり来ました。計算上は、0.55mm のシムリングを入れれば解決。



IMG_4789
スピンドルの外径が15.85mm。



IMG_4790
ブッシュのツバ外径が22.22mm。てことは内径16mm 外径22mm のシムリングが欲しい。



IMG_4750

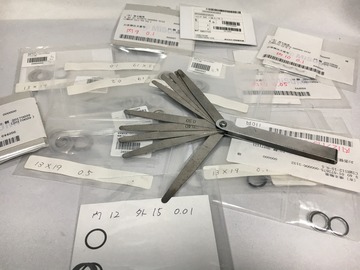

ぼくのシムリングコレクションに内径16mm はない。



IMG_4764
モノタロウに発注であります。

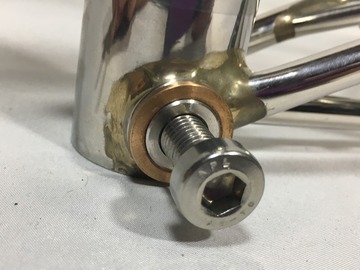

モールトンオーナーさんこの測定方法はお勧めですよ。隙間ゲージ一つで出来ますからね。クリアランスが多くてもフルトルクで締め上げてあればフランジが曲がりガタは出ませんからね。でも動きは渋いよ!

次回につづく、
