DAHON Dove Plus をオールペイント

DSC_6995

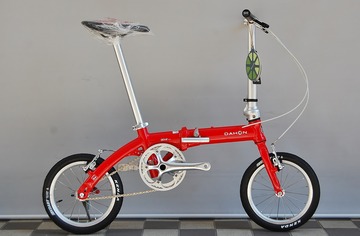

DAHON 最軽量モデルの Dove Plus をオールペイントの依頼です。2019年モデルは、3色展開ですが既にグリッターは完売しました。

2019 DAHON Dove Plus は、⇒ こちら

DSC_6996
それでは分解開始です。



IMG_3492
ここまでは比較的早いが、



IMG_3493
ヒンジのピンを抜くのですが、これが超難工事であります。



IMG_3494

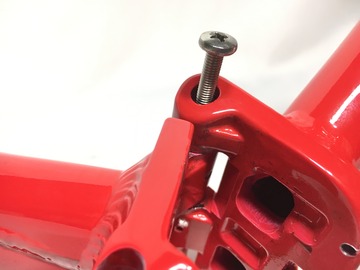

8mm の太さがあるピンには M5 のネジが切ってあって今5mm のボルトを入れたんですが、これが一向に抜けてきません。



IMG_3509

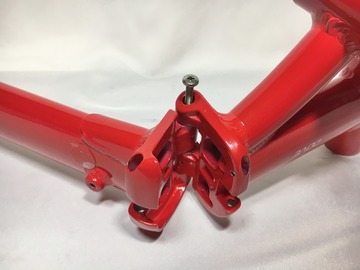

Mu などのVクランプヒンジでは、この細い外径5mm のピンを使ってます。



IMG_3510
M3 のビスが入りビスの首根っこをプライヤーなどで掴み簡単に引っ張り出せます。



今後のこともあり特殊工具を製作することに

IMG_3483
モノタロウから届いた長い箱。



IMG_3484
随分もったいない梱包です。



IMG_3485

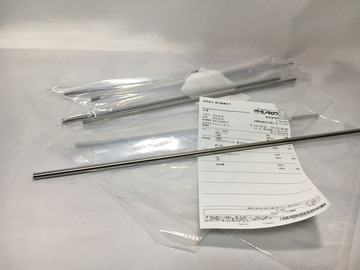

中身はこれ。



IMG_3486
外径Φ6厚み0.5mm のステンパイプとM5×285mm(予備含めて5本買った)の全ネジボルト。(寸切すんぎりと呼ぶ)



IMG_3487

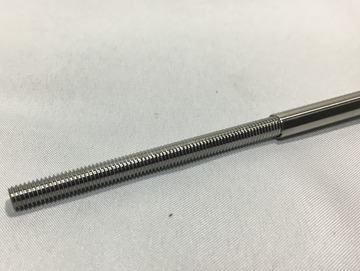

ステンパイプは寸切ボルトに被せて使います。



IMG_3489

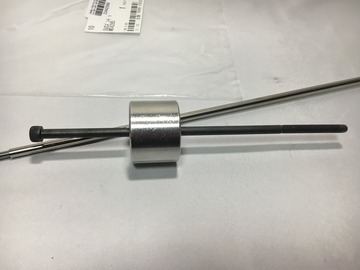

そして木森さんお手製特殊工具の、



IMG_3490
ウエイトだけ拝借。



IMG_3506

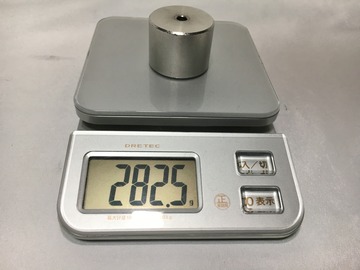

300g 近くあります。



IMG_3491
穴の内径はピッタリの6mm。



IMG_3495
反対側は、M5 ダブルナットで止めました。



IMG_3497

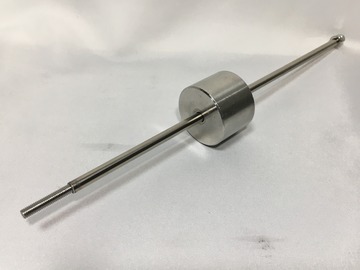

DAHON バイスグリップヒンジ専用のスライディング・ピンリムーバーの完成です!



IMG_3498

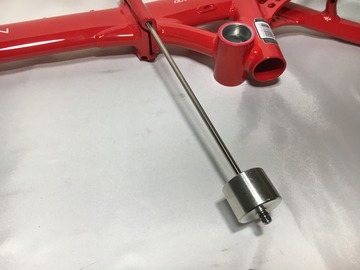

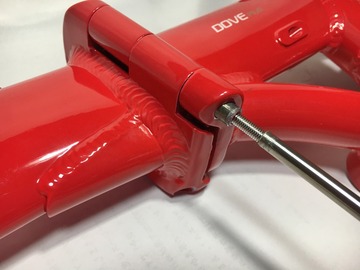

先端をねじ込んで、



IMG_3499
行きますよ!


IMG_3500
スコーン、スコーンと5発ほどぶっ叩いてやると、



IMG_3501

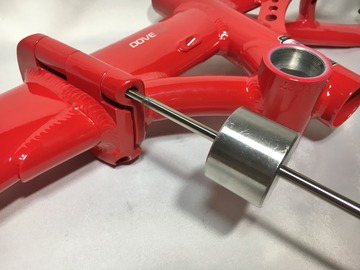

ほらほら抜けてきましたね。



IMG_3503
ヒンジのアルミ同士が触る部分にはスチール製のシムが3枚入りますのでお忘れなく。



IMG_3504

これにて Dove Plus フレームの完全分解終了!


IMG_3497

こいつは使える!
